РСЗО БМ-30 «Смерч»: характеристики, фото
Еще со времен Второй мировой войны значение реактивных минометных систем только повышалось. Правда, сегодня их место заняли реактивные системы залпового огня (РСЗО), но значение этого вида вооружений осталось без изменений: «перепахать» занятые врагом площади, не оставив шанса на вживание не пехоте, ни даже тяжелой технике. И БМ-30 «Смерч» с этими задачами может справиться прекрасно.
Основные сведения
Предназначается для дальнего поражения групповых целей противника. Подходящими целями для этой системы является укрытая и не укрытая живая сила врага, бронированная и небронированная техника (в том числе наиболее тяжелые разновидности танков), аэродромы военного и гражданского назначения, пусковые шахты ракетных систем. Может использоваться для направленного разрушения промышленной инфраструктуры, уничтожения командных центров и иных важных узлов связи.
Разработка
В период с 1969 по 1976 годы в Туле велись интенсивные работы в области изыскания новых путей разработки систем залпового огня, которые бы в случае масштабной войны можно было использовать в качестве резервного вооружения особой мощности. Постановление, в котором предписывалось начало создания БМ-30 «Смерч», вышло в декабре 1976 года.
Главная роль в разработке лежала сперва на А. Н. Ганичеве, а затем перешла к Г. А. Денежкину. Уже в начале 1982 года новая РСЗО с успехом прошла все этапы государственных испытаний. Впрочем, на вооружение ее поставили только в 1987 году, после устранения коллективом конструкторов некоторых принципиальных недостатков. Но связаны они были не с какими-то неточностями и огрехами в проектировке нового вида вооружений, а в необходимости создания новых типов боеприпасов, так как существующие образчики попросту не могли соответствовать возросшему боевому могуществу «Смерча».
Реактивная система нового поколения
Работа при этом была проделана настолько огромная, что БМ-30 «Смерч» можно смело относить к новому поколению этого типа вооружений. Во многом это связано с созданием абсолютно новых разновидностей боеприпасов. Здесь следует сделать небольшое отступление. Когда американцы создали РСЗО MLRS, они пришли к однозначному выводу: дальность в 30-40 км для таких систем является тем максимумом, за пределами которого чудовищная величина рассеивания делает их использование бессмысленным.
Но разработчики «Смерча» с таким подходом в корне не согласились. Они смогли создать действительно уникальные снаряды: они не только летят на предельные дистанции, но и при этом отличаются столь малыми показателями рассеивания, которые лучше аналогичных у зарубежных систем в два-три раза. Наконец, главное достижение туляков заключалось в том, что впервые снаряды нашей ствольной артиллерии стали поддаваться корректировке уже после запуска.
Особенности снарядов
Дело в том, что в их конструкцию была включена специальная инерционная система наведения. Она обеспечивает качественную стабилизацию на начальном участке траектории, а также вносит поправки в движение ракеты. Причем показатели рассчитываются, исходя из десятков факторов, включая «забортную» температуру, скорость и направление движения ветра, влажность воздуха и т. д.
Ракеты или РСЗО
Не секрет, что во время нахождения у власти Н. С. Хрущева, который страдал «ракетоманией», под нож пошли многие перспективные образчики гаубиц и прочих разновидностей ствольной артиллерии, что на многие годы затормозило развитие этой отрасли в нашей стране. Чтобы в таких условиях «протолкнуть» создание своей БМ-30 «Смерч», разработчикам из Тулы пришлось заложить в нее такие характеристики, которые бы позволили убедить высшее руководство в уникальности системы. Только в этом случае она бы имела шансы быть принятой на вооружение.
Но почему же мы касаемся в этом вопросе личности Никиты Сергеевича, если он ушел из власти в 1964 году? Дело в том, что работы по созданию принципиально новых систем залпового огня велись еще с конца 50-х годов, но делать это приходилось, практически не ставя руководство в известность. Впрочем, в 1964 году Хрущев ушел, а Л. И. Брежнев созданию новой техники не препятствовал. Но наработки дали свой эффект, который оказался чрезвычайно положительным.
РСЗО БМ-30 «Смерч» обладает такой дальностью и «убойностью», что находится где-то посередине между классическими реактивными залповыми системами и ракетными комплексами. Собственно, впервые на боевое дежурство «Смерчи» заступили именно в ракетной части, что подтверждает то уважение, которое к ним питали высшие военные чины СССР.
Современное положение дел
В 1989 году вышла последняя модернизированная версия РСЗО БМ-30 «Смерч». Ныне эта техника принята на вооружение не только в нашей стране. Эти образчики имеются у Украины, Беларуси, Кувейта и ОАЭ. Традиционно интерес к машине неоднократно проявляли представители Индии и Китая, но официальных данных о продаже техники или технологий по ее созданию нет. Что, впрочем, не исключает того факта, что современные образцы РСЗО КНР, очень напоминающие «Смерч», практически наверняка построены по образу и подобию тех машин, которые китайцы в 90-е интенсивно скупали у тех же украинцев.
Состав системы
Многие отчего-то считают, что в состав реактивных систем залпового огня БМ-30 «Смерч» входят исключительно машины с контейнерами для запуска снарядов, которые чаще всего фигурируют в официальной хронике и на фотографиях. Но это далеко не так:
- Собственно сама боевая машина 9К58.
- Машина для транспортировки и подачи снарядов 9Т234-2.
- Комплект боеприпаса, который в зависимости от поставленной задачи может сильно разниться.
- Наглядные пособия и средства для обучения персонала.
- Комплект 9Ф819, в состав которого входят как специализированные инструменты для ремонта, так и средства для настройки высокоточного оборудования.
- Система автоматизированного управления огнем «Слепок-1».
- Машина для проведения топографической съемки местности, результаты работы которой используются для привязки к рельефу и особенно выдающимся частям рельефа.
- Радиопеленгационная установка 1Б44. Она позволяет своевременно засекать продвижение противника, фиксируя проводимый радиообмен, в том числе и шифрованный.

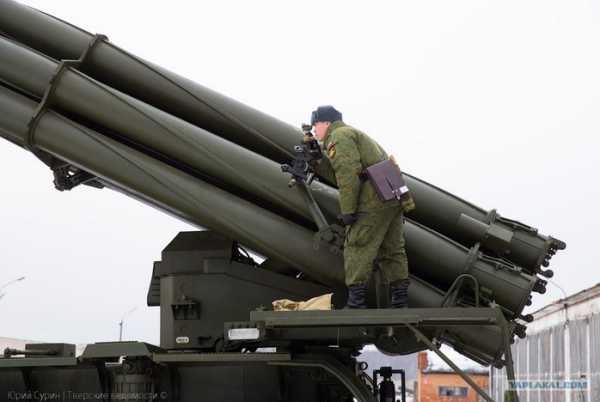

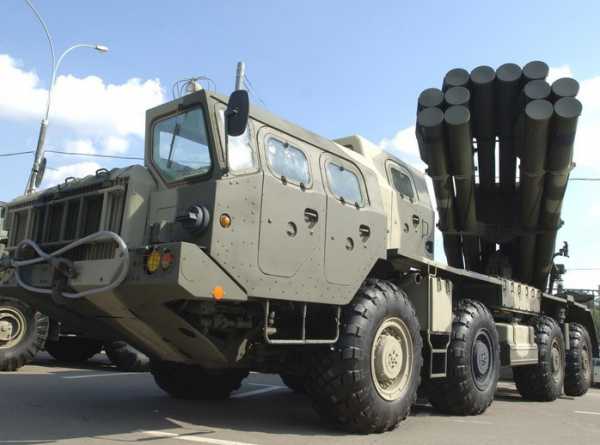

Сама пусковая установка состоит из шасси с направляющими трубчатой формы и автомобиля повышенной проходимости марки МАЗ-543. Артиллерийский комплекс смонтирован в корме, а спереди расположена кабина водителя и места для экипажа, оборудованные, помимо прочего, средствами для прицеливания и ведения огня. РСЗО может с успехом применяться в самых разных климатических и метеорологических условиях, при температуре окружающей среды от +50 до -50 градусов по шкале Цельсия.
Боевые характеристики системы
Какова эффективность БМ-30 «Смерч», дальность стрельбы при ее использовании? Все познается в сравнении, а удивительные характеристики этой системы – особенно. Так, если легендарный «Град» может накрыть площадь в 4 Га с расстояния в 20 км, «Ураган» поражает на расстоянии до 35 км площадь в 29 Га, американская MLRS выжигает до 33 Га площади на 33 км дистанции… То БМ-30 «Смерч», ТТХ которой просто фантастические, может накрыть сразу 67 га, причем дальность запуска доходит до 70 километров!
Сообщается, что новейшие модернизации могут повысить это расстояние сразу до ста километров. Кроме того, в отличие от классического «Града», снаряды этой системы способны не просто выводить из строя вражескую бронетехнику, оглушая и нанося контузии ее экипажу. Они попросту разрывают даже тяжелые танки при близком попадании за счет огромной убойной силы. Так что система залпового огня БМ-30 «Смерч» — устрашающее оружие огромной разрушительной силы.
Характеристика используемых снарядов
При первом же взгляде поражает до глубины души их калибр – сразу 300 мм! Компоновка – стандартная аэродинамическая, маршевый двигатель твердотопливный, работает на смеси сразу нескольких компонентов. Как мы уже говорили, их отличительной особенностью является наличие системы управления полетом, которая корректирует тангаж и «козление» на курсе. Это нововведение повышает точность стрельбы минимум в два раза на самых дальних дистанциях, причем величина рассеивания даже в самых неблагоприятных условиях не превышает величину 0,21 % от дальности стрельбы.
Проще говоря, даже при ведении огня на расстояние в 70 км, снаряды ложатся с отклонением не более 150 метров от предполагаемой цели. Эти показатели роднят БМ 30 9К58 «Смерч» с современными ствольными артиллерийскими системами!
Коррекция полетного курса
Коррекция осуществляется газодинамическими рулями, приводимыми в действие газом высокого давления от бортового газогенератора. Кроме того, стабилизация снаряда в полете происходит за счет вращения его вокруг продольной оси, обеспечиваемого предварительной раскруткой во время движения по трубчатой направляющей и поддерживаемого в полете благодаря установке лопастей раскрывающегося стабилизатора под некоторым углом к продольной оси снаряда.
Состав стандартного боекомплекта
В состав боекомплекта могут быть включены следующие типы снарядов:
- 9М55Ф, наиболее привычный тип. Боевая часть – отделяемый моноблок с осколочно-фугасным типом действия.
- 9М55К. Отличается кассетной БЧ, в которой содержится 72 осколочных поражающих элемента.
- 9М55К1. Также имеет кассетную боевую часть, но в этом случае в ней содержится пять менее крупных снарядов с самостоятельным наведением на цель.
- 9М55К4. Кассетная БЧ содержит четыре противотанковых мины, предназначается для дистанционного минирования местности.
- 9М55К5. с кассетной ГЧ с кумулятивно-осколочными боевыми элементами;
- 9М55С с термобарической ГЧ;
- 9М528 с осколочно-фугасной ГЧ.
Ведение стрельбы
Стрелять можно одиночными выстрелами или залпами. Все снаряды могут быть выпущены за 38 секунд. Запуском можно управлять или из кабины, или же при помощи выносного пульта. О мощи установки говорит хотя бы тот факт, что три такие установки по боевой эффективности не уступают двум ракетам «Точка-У». Один полный залп снарядами с кассетной боевой частью может разом накрыть до 400 000 кв. м. Словом, БМ-30 «Смерч», фото которой есть в статье – действительно мощное оружие, возможности которого внушают искреннее уважение.
Общий вес каждого снаряда, вне зависимости от его типа, составляет 800 килограмм, причем на саму боевую часть приходится 280 килограмм. Стандартный угол подлета к цели – от 30 до 60 градусов, но некоторые типы снарядов можно настроить на пикирование под углом в 90 градусов. Такие «метеориты» дырявят тяжелую бронетехнику насквозь.
Даже если пробития не будет, взрыв 280 кг взрывчатого вещества в непосредственной близости от танка – верная смерть от сильнейшей контузии для его экипажа, да и машина получит такие повреждения, что без ремонта даже с места не сдвинется. За счет этого БМ-30 «Смерч» или РСЗО «Торнадо» (современная реплика) могут быть использованы в качестве средства остановки танковых колонн на марше. Что-то подобное произошло и в Грузии 2008 года, когда «Градами» накрыли группу грузинских танков, прорывающихся к позициям наших войск.
Сведения о модернизации
Как мы уже говорили, в 1989 году была проведена модернизация системы. В ходе ее была заменена практически вся электронная и радионавигационная «начинка» всего комплекса:
- Добавлена возможность высокоскоростного обмена тактическими данными со штабами и другими дивизионами «Смерчей», причем информация зашифрована и жестко защищена от постороннего вмешательства.
- Автономная система привязки к топографическим характеристикам местности и отображение этой информации на электронных дисплеях в режиме реального времени.
- Автоматический расчет полетного задания и его ввод.
- Возможность полной подготовки установки к стрельбе, включая развертывание и прицеливание, без необходимости выхода личного состава из кабины.
За счет последнего нововведения БМ-30 «Смерч», характеристики которой мы разобрали, стала еще более автономной и грозной системой. Отныне артиллеристы могли дать залп и сразу же отойти на исходные позиции, что значительно снижало вероятность обнаружения и ликвидации установки противником.
fb.ru
РСЗО 9К58 Смерч Фото. Видео. ТТХ. Дальность стрельбы
РСЗО 9К58 «Смерч» — советская и российская реактивная система залпового огня калибра 300 мм. С декабря 2016 года началась замена РСЗО «Смерч» и РСЗО «Град» на РСЗО семейства «Торнадо», где боевые машины в целом сконструированы аналогично предшественникам, но оборудованы навигацией ГЛОНАСС и новой компьютеризированной системой управления огнем. ГЛОНАСС также используется в управляемых ракетах для РСЗО Торнадо-С, что подтверждено экспертами Международного Института Стратегических Исследований и производителем. РСЗО Смерч может использовать специальную ракету, которая выпускает над целью БПЛА для разведки и корректировки огня в течение 20-30 минут.
РСЗО 9К58 «Смерч» — видео
Состав комплекса
— боевая машина (БМ) 9К58;
— транспортно-заряжающая машина 9Т234−2;
— реактивные снаряды;
— учебно-тренировочные средства 9Ф827;
— комплект специального арсенального оборудования и инструмента 9Ф819;
— комплекс средств автоматизированного управления огнем (КСАУО) 9С729М1 «Слепок-1»;
— автомобиль для топографической съемки 1Т12−2М;
— радиопеленгационный метеорологический комплекс 1Б44.
История создания
Реактивная система залпового огня «Смерч» была разработана в СССР специалистами ТулгосНИИточмаш (затем НПО «Сплав», а ныне АО «НПО „Сплав“», город Тула) под руководством главного конструктора Геннадия Алексеевича Денежкина, а также смежных предприятий. До разработки в 1990 году Китаем WS-1 являлась наиболее дальнобойной системой.

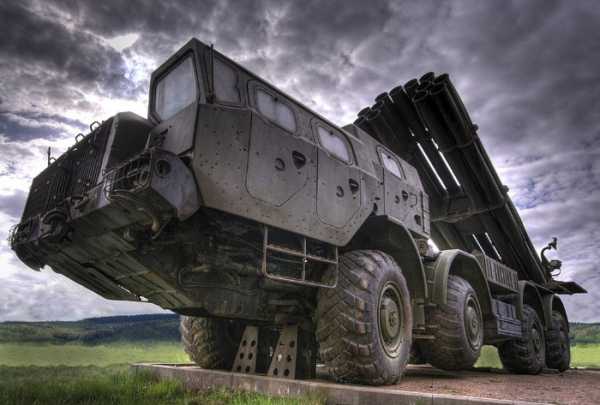

Артиллерийская часть монтируется на модифицированном шасси грузового автомобиля МАЗ-79111 или МАЗ-543М. Для Индии был создан вариант боевой машины на базе грузового автомобиля повышенной проходимости Tatra 816 6ZVR8T10x10.1 R/41T.
Подготовка «Смерча» к бою после получения целеуказания занимает три минуты; полный залп производится в течение 38 секунд. После стрельбы батарея готова к маршу через одну минуту, что позволяет оперативно уйти из-под ответного удара противника.
Боеприпасы
9М55К — 300-мм реактивный снаряд с кассетной головной частью (ГЧ) 9Н139 с осколочными боевыми элементами (ОБЭ) 9Н235. Содержит 72 боевых элемента (БЭ), несущих по 96 готовых тяжёлых осколков, предназначенных для поражения небронированной техники, и по 360 готовых лёгких осколков, предназначенных для поражения живой силы противника в местах их сосредоточения; всего — до 32832 осколков. Площадь поражения элемента 300—1100 м². Бронепробиваемость на дистанции 10 м 5-7 мм, на дистанции 100 м- 1-3 мм. В 12 снарядах содержится 393984 готовых осколков. Наиболее эффективен на открытой местности, в степи и пустыне. Серийное производство 9М55К (и 9М55К-ИН — c инертным снаряжением БЭ) начато в 1987 году. Поставлялся в Алжир и Индию.
9М55К1 — реактивный снаряд с кассетной ГЧ (КГЧ) 9Н142 с самоприцеливающимися боевыми элементами (СПБЭ). Кассетная ГЧ несёт 5 СПБЭ «Мотив-3М» (9Н349), оснащённых двухдиапазонными инфракрасными координаторами, ищущими цель под углом 30°. Каждый из них способен пробить под углом в 30° с высоты 100 метров броню в 70 мм. Подходит для применения на открытой местности, в степи и пустыне, почти невозможно использование в лесу, затруднено использование в городе. Предназначен для поражения сверху группировок бронетехники и танков. Испытания завершены в 1994 году и принят в 1996 году. Приказом министра обороны № 372 от 13.10.96 г. снаряд 9М55К1 был принят на вооружение Российской армии. Поставлялся в Алжир.
9М55К4 — реактивный снаряд с КГЧ 9Н539 для противотанкового минирования местности. Каждый снаряд содержит 25 противотанковых мин «ПТМ-3» с электронным неконтактным взрывателем, всего в одном залпе установки — 300 противотанковых мин. Предназначен для оперативной дистанционной постановки противотанковых минных полей перед подразделениями боевой техники противника, находящимися на рубеже атаки, или в районе их сосредоточения.
9М55К5 — реактивный снаряд с КГЧ 9Н176 с кумулятивно-осколочными боевыми элементами (КОБЭ). Кассетная ГЧ содержит 646 боевых элементов длиной 118-мм, либо 588 элементов длиной 128-мм, массой по 240 г, имеющих цилиндрическую форму. Элементы длиной 118-мм способны по нормали пробивать до 120-мм гомогенной брони, длиной 128-мм — до 160-мм. Максимально эффективен против мотопехоты на марше, находящейся в БТР и БМП. Всего в 12 снарядах содержится 7752 или 7056 боевых элементов. Предназначен для поражения открытой и укрытой живой силы и легкобронированной военной техники.
9М55Ф — реактивный снаряд с отделяемой осколочно-фугасной ГЧ. Предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, для разрушения командных пунктов, узлов связи и объектов инфраструктуры. На вооружение Российской армии принят в 1992 году, а с 1999 года находится в серийном производстве. Поставлялся в Индию.
9М55С — реактивный снаряд с термобарической ГЧ 9М216 «Волнение». Взрыв одного снаряда создаёт термическое поле диаметром не менее 25 м (в зависимости от рельефа местности). Температура поля — свыше +1000 °C, время существования — не менее 1,4 с. Предназначен для поражения живой силы, открытой и укрытой в фортификационных сооружениях открытого типа и объектах небронированной и легкобронированной военной техники. Максимально эффективен в степи и пустыне, городе, расположенном на нехолмистой местности. Испытания боеприпаса были закончены в 2004 году. Приказом Президента РФ № 1288 от 7 октября 2004 года 9М55С принят на вооружение Российской армии.
9М528 — реактивный снаряд с осколочно-фугасной ГЧ. Взрыватель контактный, мгновенного и замедленного действия. Предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, разрушения командных пунктов, узлов связи и объектов инфраструктуры.

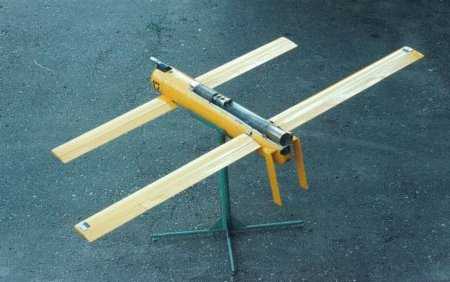

9М534 — опытный реактивный снаряд с малогабаритным разведывательным беспилотным летательным аппаратом (БПЛА) типа «Типчак». Предназначен для ведения оперативной разведки целей в течение двадцати минут. В районе цели БПЛА опускается на парашюте, сканируя при этом обстановку и передавая информацию по координатам разведанных целей на комплекс управления на расстояние до 70 км, для оперативного принятия решения на уничтожение до разведанного объекта.
9М542 — корректируемый реактивный снаряд с отделяемой осколочно-фугасной или кассетной головной частью с дальностью стрельбы до 120 км.
Разработки по боеприпасам
В 2012 году утверждены паспорт и рекламный паспорт на корректируемый реактивный снаряд увеличенной дальности 9м542, разработанный для иностранного заказчика. Минимальная дальность 40 км, максимальная дальность 120 км. Длина 7600 мм, общая масса 820 кг, масса головной части 150 кг, масса взрывчатого вещества 70 кг, снаряжен 500 шт готовых осколков массой 50 г. В 2016 году было объявлено об оснащении данными снарядами РСЗО Торнадо-С.
Варианты боевых машин
9А52 — базовый вариант на шасси МАЗ-79111
9А52Б — боевая машина автоматизированной системы управления формированиями РСЗО 9К58Б
Боевая машина 9А52-2 на доработанном шасси грузового автомобиля МАЗ-543М
9А52-2 — боевая машина на шасси МАЗ-543М комплекса РСЗО 9К58
9А52-2К — командирская боевая машина на шасси МАЗ-543М модернизированного комплекса РСЗО 9К58
9А52-2Т — боевая машина на шасси Tatra модернизированного комплекса РСЗО 9К58
9А52-4 — облегчённая боевая машина РСЗО «Кама» на шасси КамАЗ
9А53 — боевая машина комплекса РСЗО 9К512 «Ураган-1М» с установленным транспортно-пусковым контейнером с 300-мм реактивными снарядами.
9А54 — боевая машина модернизированной системы 9К515 «Торнадо-С»
Транспортно-заряжающая машина 9Т234-2
Варианты транспортно-заряжающих машин
9Т234 — транспортно-заряжающая машина БМ 9А52 на шасси МАЗ-79112
9Т234-2 — транспортно-заряжающая машина БМ 9А52-2 на шасси МАЗ-543А
9Т234-2Т — транспортно-заряжающая машина БМ 9А52-2Т на шасси Tatra
9Т234-4 — транспортно-заряжающая машина БМ 9А52-4 на шасси КамАЗ
9Т255 — транспортно-заряжающая машина БМ 9А54
Сравнение с аналогами
По заключению экспертов IISS в справочнике MilitaryBalance 2017 РСЗО Смерч-М и его улучшенная версия Торнадо-C превосходит по дальности РСЗО НАТО производства США.
Модификации
Дальнобойная реактивная система залпового огня предназначена для поражения на дальних подступах практически любых групповых целей. РСЗО 9К58 за счёт дальности и эффективности близок к тактическим ракетным комплексам. По точности комплекс близок к артиллерийским орудиям. Точность попадания в 2—3 раза превышает аналоги. Залп батареи из шести БМ способен остановить продвижение мотострелковой дивизии.
РСЗО 9К58 «Смерч» на шасси МАЗ-543М
9К58 на шасси МАЗ-543М
Дальность стрельбы увеличилась с 70 до 90 км, боевой расчёт уменьшился с четырёх до трёх человек, увеличилась автоматизация системы, в частности, топопривязка стала осуществляться в автоматическом режиме через спутниковые системы. Принят на вооружение в 1989 году. Площадь поражения 67,2 Га. Время подготовки к залпу 3 минуты, перезарядки 13 минут.

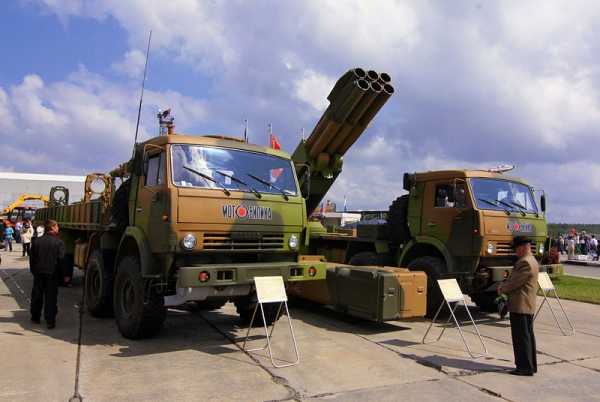

ТЗМ 9Т234-4 и БМ 9А52-4 из состава РСЗО «Кама»
9К58 «Кама»
РСЗО 9К58 «Кама» на шасси КамАЗ-6350
На авиационно-космическом салоне «МАКС-2007» впервые был продемонстрирован опытный образец боевой машины 9А52-4 с шестиствольным пакетом направляющих в составе артиллерийской части, смонтированной на базе четырёхосного полноприводного шасси семейства «КАМАЗ». Использование такой системы позволяет рассредоточенным расчётам вести скоординированный огонь. Основная цель модернизации — повысить мобильность комплекса за счёт снижения веса и габаритов. Предполагается, что это позволит расширить экспортные возможности. Новый вариант опытного образца боевой машины, а также опытный образец транспортно-заряжающей машины были продемонстрированы в 2009 году на выставке вооружений REA-2009 в Нижнем Тагиле (Свердловская область).
Принцип действия

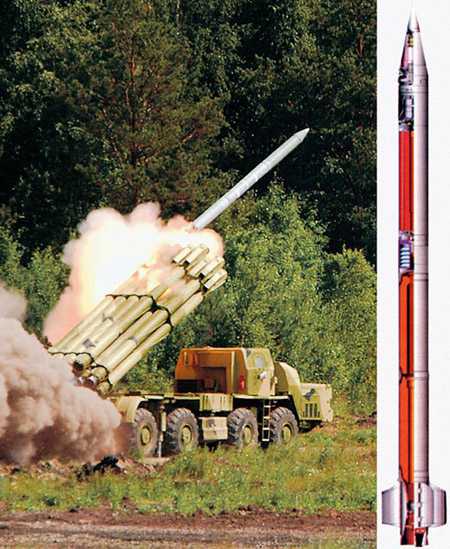

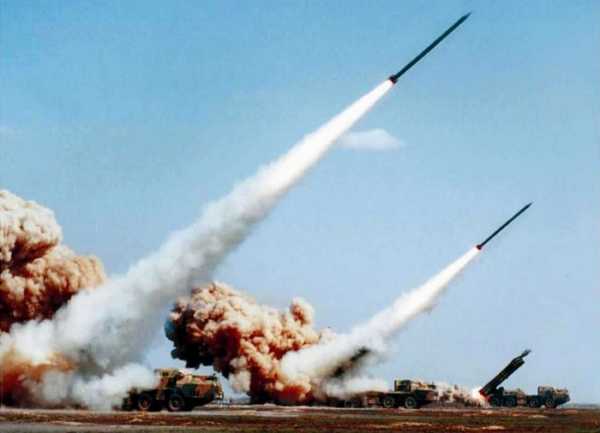

РСЗО «Смерч» может вести стрельбу одиночными снарядами или залпом. Полный залп боевой машины производится за 38 секунд. Запуск снарядов обеспечивается из кабины боевой машины или с помощью выносного пульта. Мощность залпа трех установок РСЗО «Смерч» по своей эффективности равняется «работе» двух бригад, вооруженных ракетными комплексами 9К79 «Точка-У». Залп одной машины накрывает площадь 672 000 м2. Высокая эффективность боевого применения РСЗО «Смерч» обеспечивается благодаря применению автоматизированной системы управления огнем «Виварий», разработанной и выпускающейся Томским производственным объединением «Контур».
В этой системе реализованы следующие принципы:
— простота, компактность и высокая надежность аппаратуры;
— автономность и мобильность элементов системы;
— аппаратная и программная совместимость с существующими и разрабатываемыми АСУ огнем полевой артиллерии;
— возможность эксплуатации в любых условиях окружающей среды и в широком диапазоне температур (от — 50°С до +40°С).
Система управления «Виварий» была принята на вооружение в начале 90-х годов и получила широкое распространение. Она предназначена для автоматизированного и неавтоматизированного управления бригадой РСЗО, вооруженной комплексом 9К58 «Смерч», а также 9К57 «Ураган». Ее технические средства обеспечивают информационный обмен с вышестоящими, подчиненными и взаимодействующими органами управления, решают задачи планирования сосредоточенного огня и огня по колоннам, осуществляют подготовку данных для стрельбы, сбор и анализ информации о состоянии артиллерийских подразделений.
Основу системы управления «Виварий» составляют командно-штабные машины (КШМ), находящиеся в распоряжении командира и начальника штаба бригады, а также подчиненных им командиров дивизионов (до трех) и батарей (до восемнадцати). Оборудование КШМ размещается в кузове-фургоне К1. 4310, установленном на шасси автомобиля КамАЗ-4310. Оно включает в себя средства связи, засекречивающую аппаратуру передачи данных, цифровую вычислительную машину, дисплеи и печатающие устройства. Основным техническим средством, позволяющим решать расчетные задачи, является бортовая цифровая вычислительная машина Е—715—1.1. Ее быстродействие для совмещенного режима составляет 500 000 коротких операций, для несовмещенного — 250 000. Объем оперативной памяти — 96, постоянной памяти — 288 Кбайт.
В ШKM всех пунктов управления бригадой реализовано специальное математическое и программное обеспечение, которое осуществляет:
— прием, обработку, хранение, отображение и формирование сообщений в формализованном и неформализованном видах;
— передачу в вышестоящие звенья управления сообщений о местоположении и боеготовности каждого подразделения, доведение до подчиненных частей и подразделений команд на подготовку ударов;
— защиту хранимой и обрабатываемой информации от несанкционированного доступа обслуживающего персонала и должностных лиц, а также от несанкционированного использования средств ввода-вывода.
Все расчетные задачи вызываются на решение по команде, вводимой оператором в специализированную цифровую вычислительную машину с помощью пульта управления АЦД. Исключение составляют задачи расчета контрольных данных по цели, которые решаются автоматически при получении сообщений на нанесение удара с указанием исполнителя, привлекаемого к нанесению залпа.
Для контролирования процесса решения задач на рабочих местах командира и операторов КШМ установлены устройства отображения телевизионного типа. Средства связи представлены комплектом УКВ- и КВ-радиостанций, позволяющих уверенно вести радиообмен в движении до 50 км, а на стоянке — 350 км. Кузов-фургон оборудован антенными устройствами, обеспечивающими надежную работу радиостанций. Радиотелефонная связь осуществляется как из кабины водителя, так и из оперативного отсека через аппаратуру Т-240Д. При необходимости имеется возможность за несколько секунд автоматически переключиться на дублирующий канал связи, что практически исключает потерю информации при передаче. Обмен данными в движении не предусмотрен.
Комплекс средств связи обеспечивает сопряжение и выход на следующие каналообразующие средства: станции спутниковой, тропосферной и радиорелейной связи, КВ- и УКВ-станций средней мощности, аппаратные узлы связи, проводные линии связи. Электропитание всей аппаратуры как на месте, так и в движении осуществляется от возимой дизельной электростанции ЭД2х8—Т400—18ПС. Для обеспечения нормальных условий работы командира и операторов в КШМ установлены кондиционеры, фильтровентиляционные установки ФВУА-10ОП-24 и отопительные установки ОВ-65Г. В комплект машины входят средства первичной дегазации ДК-4Д, приборы химической и радиационной разведки, а также ЗИП. Необходимо отметить, что все командно-штабные машины, входящие в систему управления «Виварий», имеют однотипное оборудование и при выходе из строя одной из них ее функции могут быть возложены на любую другую. Это существенно повышает живучесть системы при ведении боевых действий.
Порядок работы может быть наглядно представлен на примере варианта боевого применения. На командный пункт командира бригады от боевых разведывательных машин, а также от вышестоящих органов управления поступают данные о противнике. Вычислительные средства командира и начальника штаба бригады решают задачи планирования огня. При этом оцениваются возможности огневых подразделений, наличие боеприпасов, выбирается метод поражения целей, определяется плотность огня, разрабатываются различные варианты решения поставленной задачи. Затем автоматически по каналам связи необходимые данные и распоряжения передаются на командный пункт одного из выбранных для решения огневой задачи дивизионов.
На командном пункте командира дивизиона уточняются данные о противнике (характер, тип и координаты целей), решаются задачи топопривязки, составляются метеорологические бюллетени по данным автоматизированных систем метеорологической разведки. После этого на основании оперативной информации о местоположении и боеготовности подчиненных командиру дивизиона подразделений на их командные пункты по каналам связи передается необходимая информация. Вычислительные средства КШМ батареи обрабатывают полученную информацию и формируют полетное задание для шести боевых машин РСЗО «Смерч». По оценкам российских военных специалистов, автоматизированная система управления «Виварий» существенно повышает боеготовность подразделений, оснащенных системами «Смерч», точность и эффективность ведения огня. Она не уступает аналогичной американской АСУ «Такфайр», а по ряду важнейших показателей, в частности времени подготовки к боевой работе и доведения команд, превосходит ее в несколько раз.
Тактико-технические характеристики РСЗО 9К58 Смерч
— Годы эксплуатации: 1987 — наши дни
— Колёсная формула: 8×8
— Шасси: МАЗ-79111 (9А52), МАЗ-543М (9А52-2), КамАЗ-6350
— Расчёт БМ, чел.: 4
Габаритные размеры РСЗО 9К58 Смерч
— Длина в походном положении, мм: 12 370 (9А52), 12 100 (9А52-2)
— Ширина в походном положении, мм: 3050
— Высота в походном положении, мм: 3050
— Количество направляющих: 12
— Максимальный угол возвышения: 55 градусов
— Точность (рассеивание), м: до 0,3 %
— Перевод системы из походного положения в боевое: не более 3 мин.
— Время залпа: не более 40 секунд
Вес РСЗО 9К58 Смерч
— Масса без снарядов и расчета, кг: 33 700
— Масса в боевом положении, кг: 43 700
Калибр РСЗО 9К58 Смерч
— 300 мм
Дальность стрельбы РСЗО 9К58 Смерч
— Дальность стрельбы минимальная: 20 км
— Дальность стрельбы максимальная: 120 км
Площадь поражения РСЗО 9К58 Смерч
— 672 тыс. м²
Двигатель РСЗО 9К58 Смерч
— Тип двигателя: V-12 дизельный Д12А-525А
— Мощность двигателя, л. с.: 525
Скорость РСЗО 9К58 Смерч
— Максимальная скорость по шоссе, км/ч: 60
— Запас хода по шоссе, км: 900
Фото РСЗО 9К58 Смерч

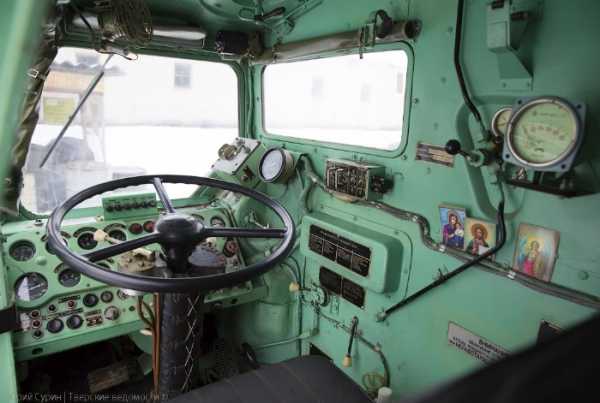

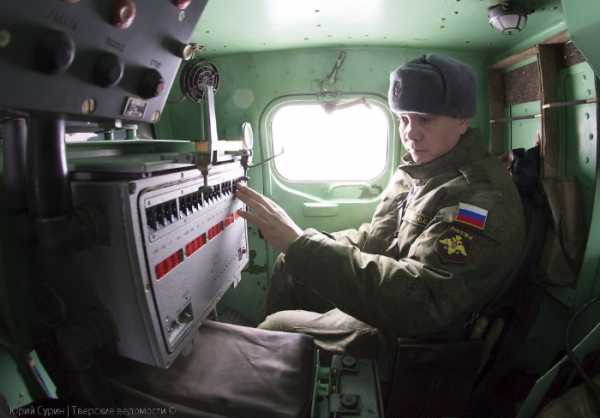

Кабина РСЗО 9К58 Смерч
Добавить комментарий
oruzhie.info
РСЗО СМЕРЧ СИСТЕМА ЗАЛПОВОГО огня » ВОЕННОЕ ОБОЗРЕНИЕ
Вступление
Реактивная система залпового огня СМЕРЧ появилась в далёком восемьдесят седьмом году прошлого века. Отправной точкой при проектировании было жгучее желание стрелять по противнику с расстояния исключающее ответный удар. Поэтому была выбрана ракета калибра триста миллиметров и длинной почти восемь метров. Первоначально дистанция стрельбы составляла семьдесят километров. Рассеивание ракет на такой дистанции превышает всякие разумные пределы. Поэтому ракете сразу сделали систему коррекции. То есть в ракете стоял электронный блок, который отслеживал отклонения ракеты от курса и выдавал сигнал на маленькие реактивные двигатели, которые находились в носовой части ракеты. Они и возвращали ракету на изначальную траекторию. Сопла этих двигателей направлены перпендикулярно оси полёта.

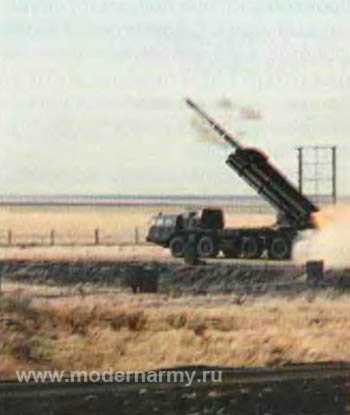

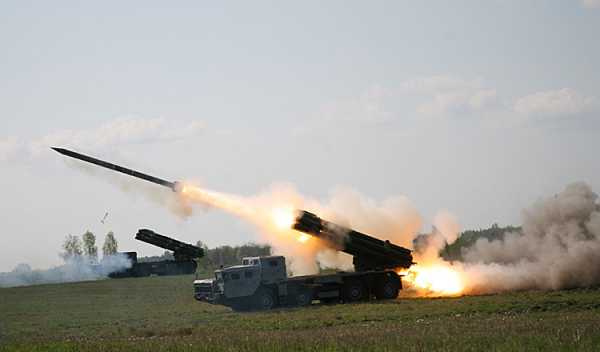

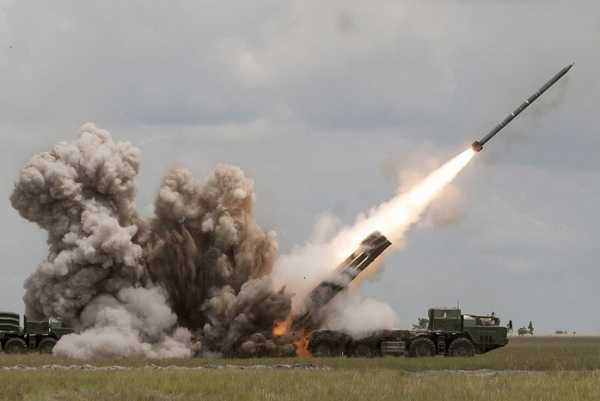

На верхней фотографии видны только лёгкие следы дыма идущие от носовой части ракеты. А на нижней фотографии видно что двигатели коррекции активно работают.
РСЗО СМЕРЧ на улицах наших городов

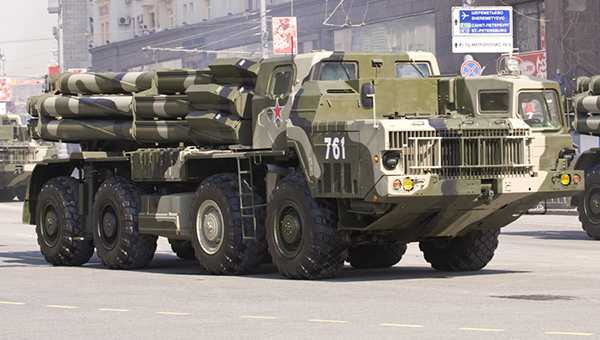

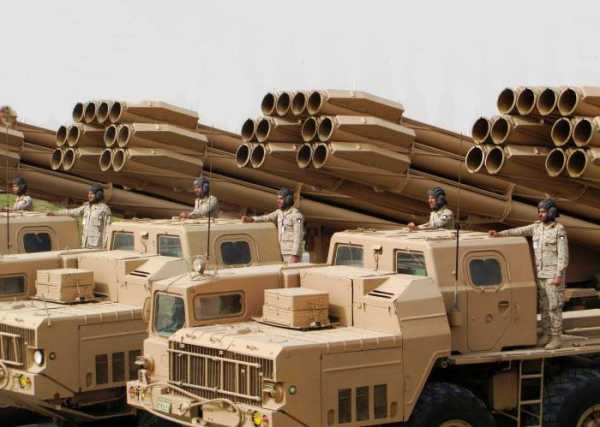

Реактивную систему залпового огня СМЕРЧ очень любят показывать на военных парадах. Поэтому её можно часто видеть на улицах наших городов. На второй сверху фотографии Москва. На трёх нижних Ростов на Дону улица Красноармейская. На параде, из за большого количества народа и милицейского оцепления мало что можно увидеть. А по улице Красноармейской боевая техника возвращается обратно к себе в часть. Тут можно спокойно сфотографировать и посмотреть и потрогать. По фотографиям можно кликать. Некоторые при этом увеличиваются до небывалых размеров.
Устройство РСЗО СМЕРЧ

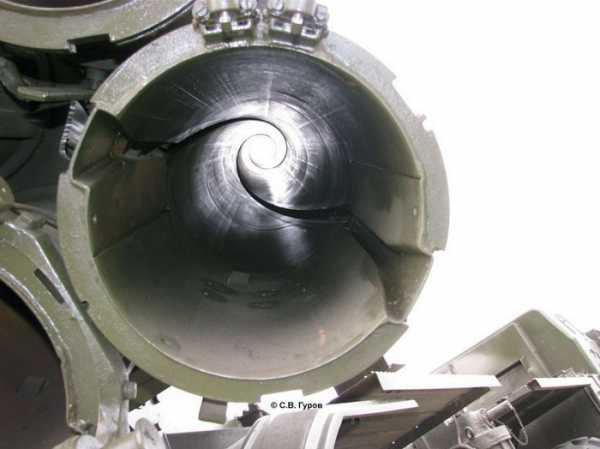

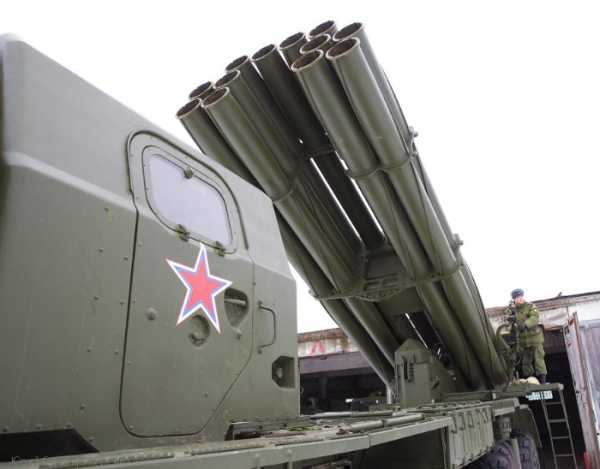

Устройство самое простое — двенадцать пусковых труб установлены на огромную машину. Каждая туба имеет спиральный паз, который придаёт ракете небольшое вращательное движение. Длинные тела не возможно стабилизировать вращение. Вращение нужно что бы устранить эксцентриситет тяги реактивного двигателя. Любой реактивный двигатель, а особенно сделанный в России, имеет лёгкую кривизну. Соответственно он толкает ракету не только в перёд но и немного в бок. Вращение позволяет привести боковую составляющую тяги к нулю.
Макет сопла — видно что до выстрела хвостовое оперение удерживает в сложенном положении специальное кольцо.

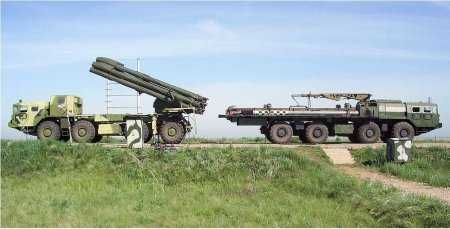

Для заряжания РСЗО СМЕРЧ предназначена специальная машина.
Главное конечно не машина с трубами а ракеты вообще и их боевые части в частности.
Ракеты для РСЗО СМЕРЧ
Надо понимать что за тридцать лет существования ракеты для РСЗО СМЕРЧ много раз модернизировались. Первоначально максимальная дальность пуска составляла семьдесят километров. Потом проектировались ракеты с максимальной дальностью стрельбы девяносто километров. Приняты ли они на вооружение большой вопрос. Сейчас заявленная в рекламных проспектах дальность составляет сто двадцать километров. Но надо понимать что максимальная дальность пуска сильно зависит от веса боевой части.
Ракета 9М55Ф
Боевая часть отделяется на конечной точке траектории и опускается на парашюте. Если народ стоит плотными рядами, то будет масса убитых. Но по моему на войне так не бывает. Для личного состава в окопах практически безопасна. Осколки достаточно крупные и скорее всего рассчитаны на поражение лёгкой техники.
1. длина ракеты — 7600миллиметров
2. вес ракеты — 810килограммов
3. вес боевой части — 258килограммов
4. вес взрывчатого вещества — 95килограммов
5. количество готовых поражающих элементов — 1100
6. масса готового поражающего элемента — 50грамм
7. максимальная дальность стрельбы — 70километров
8. минимальна дальность стрельбы — 25 километров
Ракета 9М55К
Боевая часть состоит из семидесяти двух осколочных элементов. Предназначена для борьбы с пехотой противника расположенной открыто. В заданной точке траектории боевая часть ракеты подрывается маленьким зарядом. Этот заряд вскрывает корпус боевой части и боевые элементы рассеиваются по местности. На нижней фотографии показан разрез боевой части РСЗО УРАГАН. У РСЗО СМЕРЧ кассетная боевая часть отличается количеством секций — их не пять как на фотографии а девять. И в каждой секции находится не шесть осколочных элементов а восемь.
После вскрытия боевой части остаётся такой скелет.
1. вес ракеты — 800 килограмм
2. длина ракеты — 7600 миллиметров
3. масса боевой части — 243 килограммов
4. количество боевых осколочных элементов — 72 штуки
5. максимальная дальность стрельбы 70 километров
6. минимальная дальность стрельбы 20 километров

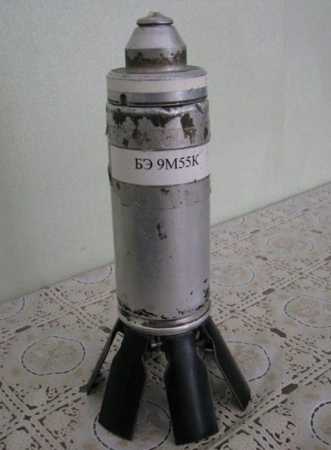

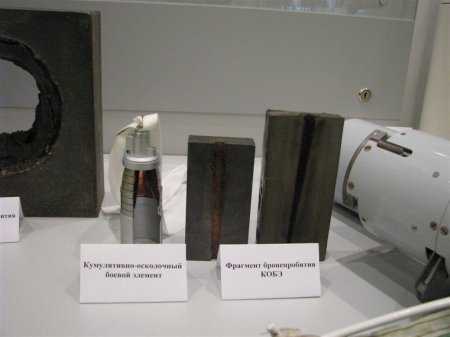

Вот так выглядит боевой осколочный элемент. В тонком корпусе находится полиэтиленовая труба в стенках которой находятся готовые осколки. Внутри трубы расположена цилиндрическая шашка взрывчатого вещества. Оперение ориентирует элемент взрывателем вниз.
Масса элемента — 1,75кг
Диаметр — 69 миллиметра
Длина — 263 миллиметров
Масса взрывчатого вещества — 32 грамма
Ракета 9М55К1
Боевая часть содержит пять самоприцеливающихся боевых элементов Мотив-3М, предназначенных для поражения танков и других бронированных целей кумулятивным ударным ядром. При подлёте к цели боевые элементы выталкиваются из корпуса боевой части и начинают снижаться на маленьком парашюте и одновременно сканировать местность на наличие цели.
1. вес ракеты — 800 килограмм
2. длина ракеты — 7600 миллиметров
3. вес боевой части — 243 килограмма
4. количество боевых элементов — 5 штук
5. масса одного элемента — 15 килограмм
6. масса взрывчатого вещества в одном элементе — 4,5 килограмма
С расстояния сто метров пробивается броня толщиной семьдесят миллиметров.
Максимальная дальность стрельбы — 70 километров
Минимальная дальность стрельбы — 20 километров
Ракета 9М55К7
Отличие от предыдущего варианта в том что боевая часть содержит более мелкие боевые элементы от ракеты системы град. Их в боевую часть вмещается двадцать штук.
1. масса элемента — 6.7 килограммов
2. диаметр элемента — 114 миллиметров
3. длина элемента — 305 миллиметров
4. масса взрывчатого вещества — 1.6 килограмма
Ракета 9М55К6
В этом варианте боевая часть содержит пять самоприцеливающихся элементов 9Н268.
1. масса элемента — 17.3 килограмма
2. диаметр элемента — 185 миллиметров
3. длина элемента — 384 миллиметров
4. масса взрывчатого вещества — 5.8 килограммов
Ракета 9М55К5
Боевая часть содержит 588 штук кумулятивных элементов. Раньше их было больше, но рассеивание на местности было плохое, поэтому была добавлена деталь которая выталкивает элементы из корпуса боевой части, но количество элементов уменьшилось.
На фотографии кумулятивный элемент и пробитая им броня. К верхней части кумулятивного элемента прикреплена лента материи которая ориентирует его при падении кумулятивной воронкой вниз. При взрыве он так же даёт небольшое осколочное поле.
1. масса элемента — 240 грамм
2. диаметр элемента — 43 миллиметра
3. длина элемента — 128 миллиметров
4. масса взрывчатого вещества — 46 грамм
5. толщина пробиваемой гомогенной брони — 160 миллиметров
Ракета 9М55К3
Боевая часть ракеты содержит противопехотные мины в количестве шестьдесят четыре штуки. В определённой точке траектории специальный заряд вскрывает оболочку боевой части и мины раскидываются перед или прямо на голову наступающих войск.
Ракета 9М55К4
Боевая часть содержит двадцать пять противотанковых мин. Они так же рассеиваются прямо перед наступающими танками.
Ракета 9М55С
Боевая часть содержит сто килограммов термобарической смеси. При полёте к цели боевая часть отделяется и спускается вертикально на парашюте. Это нужно для правильного формирования огненного облака. Диаметр огненного поля составляет двадцать пять метров.
Все перечисленные ракеты имеют вес восемьсот килограмм и длину 7600 миллиметров. Максимальная дальность стрельбы семьдесят километров.
Ракеты с дальностью девяносто километров имеют вес 815 килограммов и варианты боевых частей как у перечисленных выше образцов.
Для продажи за границу создана ракета с лёгкой боевой частью весом сто пятьдесят килограммов. Общий вес 820 килограммов. Заявленная дальность сто двадцать километров.
Площадь поражения РСЗО СМЕРЧ
Часто читатели спрашивают — какая площадь поражения у реактивной системы залпового огня СМЕРЧ. В ответах авторы оперируют футбольными полями и гектарами, не уточняя какую боевую часть они имеют в виду. Услышав про гектары читатель сразу представляет бескрайнее пшеничное поле, хотя гектар это квадрат всего сто на сто метров.
Что бы понять какая на самом деле площадь поражения у РСЗО СМЕРЧ надо использовать такое понятие как ПРИВЕДЁННАЯ ПЛОЩАДЬ ПОРАЖЕНИЯ. Это понятие определяет площадь на которой после взрыва боеприпаса уничтожается всего навсего пятьдесят процентов целей. Причём в зависимости от цели эта площадь для одного и того же боеприпаса будет меняться. Для осколочного боевого элемента, при действии по грузовой машине приведённая площадь поражения составляет всего пятнадцать квадратных метров. Это круг с радиусом чуть больше двух метров. В ракете осколочных боевых элементов семьдесят два, а ракет всего двенадцать. Получается что РСЗО СМЕРЧ может залпом уничтожить половину машин на площади 12960 квадратных метров. Это как раз чуть больше гектара. Для личного состава приведённая площадь поражения может быть на много больше, если человек стоит. Или такая же как и для грузовой машины, если человек лежит, да ещё и в бронежилете. Если личный состав находится в окопе, то приведённая площадь поражения равняется ширине окопа. И это самая убойная боеголовка. При взрыве термаборической боеголовки личный состав уничтожается на сто процентов в огненном поле. За его границами человек просто получает по ушам. Радиус огненного поля двенадцать с половиной метров. Это примерно пятьсот квадратных метров. То есть на гектар надо двадцать ракет.
А куда это мы попали?
Семьдесят километров это очень далеко. Что бы узнать что там происходит сделали ракету боевая часть которой несёт маленький реактивный самолётик. В заданной точке самолётик выталкивается из боевой части и некоторое время летает передавая передавая телевизионное изображение местности.
В таком положении самолётик находится внутри ракеты.
После отделения от ракеты он раскрывает крылышки и включает реактивный двигатель. Двигатель импульсный, то есть работает методом последовательных взрывов. Зачем ему сразу три сопла я не знаю.
Ровно половина РСЗО СМЕРЧ
Реактивная система залпового огня СМЕРЧ довольно тяжелая машина. Поэтому шесть пусковых труб установили на новом шасси камаза.
Получили более компактную систему.

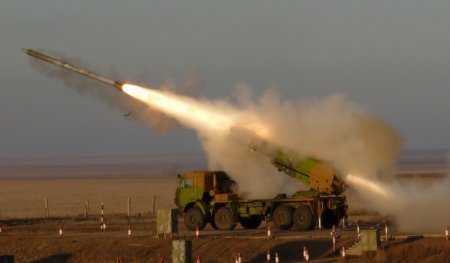

Боевые стрельбы облегчённого варианта реактивной системы залпового огня смерч.
Рассматривается вариант единого блока. То есть блок вместе с ракетами устанавливается заряжающей машиной, а после стрельбы пустой блок снимается с боевой машины а на его место ставят полный.
Вот как выглядит вариант РСЗО СМЕРЧ с двумя контейнерами с ракетами.
Применение РСЗО СМЕРЧ на Украине
При разделе военного имущества Советского Союза Украине досталось восемьдесят штук систем залпового огня СМЕРЧ. Сколько досталось ракет никто не знает. Естественно после начала гражданской войны бандеровцы стали их активно применять и в Луганске и в Донецке.
Скелеты остающиеся после срабатывания боевой части РСЗО СМЕРЧ ни с чем не спутаешь. Как впрочем трудно не узнать и хвостовую часть ракеты, которая остаётся после взрыва, ведь диаметр триста миллиметров имеет только одна конкретная ракета.
Потом ополченцы захватили две установки и стали стрелять по бандеровцам. В прессе с обоих сторон появились статьи о не гуманном оружии. Мне это честно говоря не понятно. Надо или не воевать вовсе или если начал войну то уж извините о каком гуманизме может идти речь? Лично мне всё равно зарежут меня ножом, накроют градом или сбросят ядерную бомбу. Хотя близкий взрыв ядерной бомбы это оптимальный вариант — не успеешь испугаться и не будешь мучатся.
Причём РСЗО СМЕРЧ часто применяли с маленького расстояния.
Дело в том что минимальная дальность стрельбы РСЗО СМЕРЧ составляет двадцать километров. Что бы выстрелить на меньшую дистанцию на нос ракеты надевают тазик, который создаёт дополнительное сопротивление и уменьшает дальность стрельбы. На фотографиях эти тазики видны на скелетах боевых частей.
Боевая эффективность РСЗО СМЕРЧ
У реактивной системы залпового огня СМЕРЧ очень узкая специализация. Главная её задача накрыть боевую технику и личный состав врага на марше или в момент когда он развернулся для наступления. Для этой цели оптимизированы и все боевые элементы системы. Поразить пехоту в окопах РСЗО СМЕРЧ практически не может для этого существуют другие средства. То же самое можно сказать о штабах, бункерах и прочих похожих объектах. У смерча нет ни одной ракеты с проникающей боевой частью. Единственно где можно успешно применять ракеты смерча это позиции зенитных ракет — там можно повредить как сами зенитные ракеты так и антенны локаторов.
Эффективность РСЗО СМЕРЧ при стрельбе по городу зависит от того где находятся жители. Если они находятся на улице, то жертвы будут огромны, если сидят дома то жертв практически не будет.

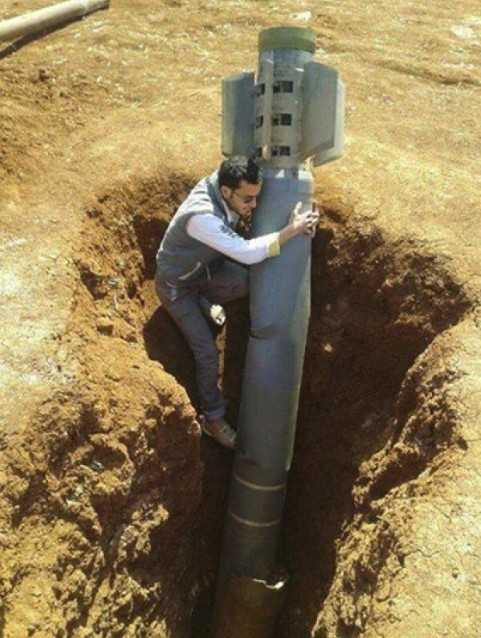

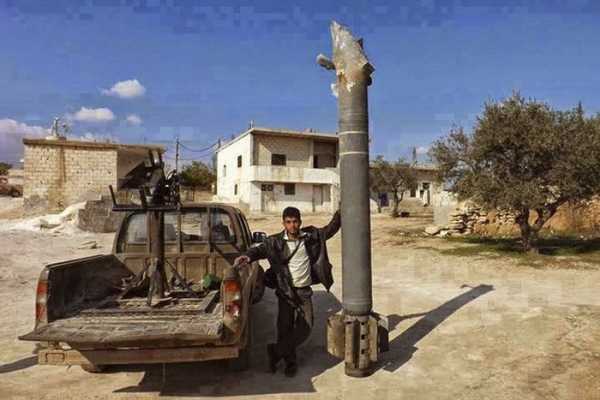

Некоторые ракеты и многие боевые элементы РСЗО СМЕРЧ не взорвались. Видимо в Советском Союзе на оборонных предприятиях была достаточно низкая культура производства.
voennoe-obozrenie.ru
«Торнадо-С»: новые дальнобойные ракеты российской армии
Как можно понять, «Торнадо» сохранит важнейшую характеристику — калибр пусковых труб, что обеспечит возможность использования дорогостоящих боеприпасов старшего поколения. Длина снаряда варьируется в пределах нескольких десятков миллиметров, но это не критично. В зависимости от типа боеприпаса может слегка «гулять» вес, но это опять-таки автоматически учитывается баллистическим вычислителем.
Минуты и снова «Огонь!»
Наиболее заметно в пусковой установке изменился способ заряжания. Если раньше транспортно-заряжающая машина (ТЗМ) 9Т234−2 с помощью своего крана заряжала ракеты 9М55 в пусковые трубы боевой машины по одной, что занимало у подготовленного расчета четверть часа, то сейчас пусковые трубы с ракетами «Торнадо-С» размещены в специальных контейнерах, и кран установит их за считаные минуты.
Излишне говорить, сколь важна скорость перезарядки для РСЗО, реактивной артиллерии, которая должна обрушивать залповый огонь по особо важным целям. Чем меньше перерывы между залпами, тем больше можно выпустить ракет по врагу и тем меньше времени машина останется в уязвимом положении.

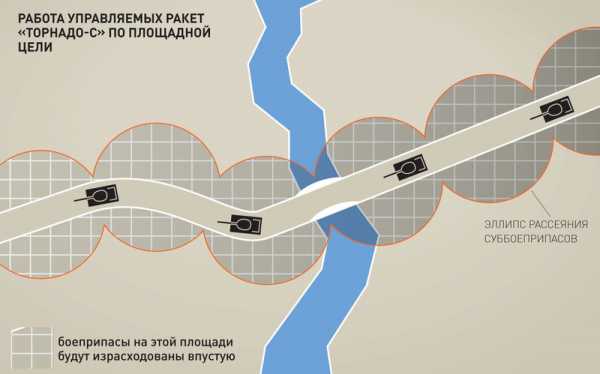

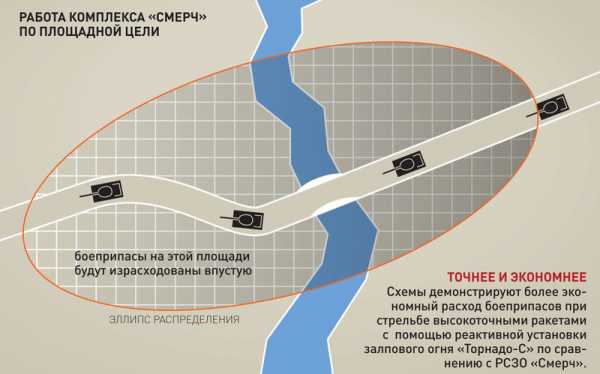

Ну и самое главное — введение в комплекс «Торнадо-С» дальнобойных управляемых ракет. Их появление стало возможным благодаря наличию у России собственной глобальной навигационной спутниковой системы ГЛОНАСС, разворачиваемой с 1982 года, — еще одно подтверждение колоссальной роли технологического наследия при создании современных систем оружия. 24 спутника системы ГЛОНАСС, развернутых на орбите высотой 19 400 км, при совместной работе с парой спутников-ретрансляторов «Луч» обеспечивают метровую точность определения координат. Добавив в уже существующий контур управления ракетой дешевый ГЛОНАСС-приемник, конструкторы получили систему оружия с КВО в единицы метров (точные данные по понятным причинам не публикуются).
Ракеты к бою!
Как же осуществляется боевая работа комплекса «Торнадо-С»? Прежде всего ему необходимо получить точные координаты цели! Не только обнаружить и распознать цель, но и «привязать» ее к системе координат. Эту задачу должна исполнить космическая или воздушная разведка с использованием оптических, инфракрасных и радиотехнических средств. Впрочем, возможно, артиллеристы смогут решать часть этих задач и сами, без ВКС. Экспериментальный снаряд 9М534 может доставить в предварительно разведанный район цели БПЛА «Типчак», который будет передавать информацию о координатах целей на комплекс управления.
Далее от комплекса управления координаты целей идут на боевые машины. Они уже встали на огневые позиции, привязались топографически (это делается по ГЛОНАСС) и определили, по какому азимуту и на какой угол возвышения необходимо развернуть пусковые трубы. Управление этими операциями осуществляется с помощью аппаратуры боевого управления и связи (АБУС), сменившей штатную радиостанцию, и автоматизированной системы управления наведением и огнем (АСУНО). Обе эти системы работают на единой ЭВМ, чем достигается интеграция функций цифровой связи и работы баллистического вычислителя. Эти же системы, надо полагать, и введут в систему управления ракеты точные координаты цели, сделав это в последний момент перед пуском.
Представим себе, что дальность цели составит 200 км. Пусковые трубы будут развернуты на максимальный для «Смерча» угол в 55 градусов — так удастся сэкономить на лобовом сопротивлении, ведь бóльшая часть полета снаряда пройдет в верхних слоях атмосферы, где воздуха заметно меньше. Когда ракета выйдет из пусковых труб, ее система управления начнет автономную работу. Система стабилизации будет на основе данных, поступающих от инерциальных датчиков, корректировать газодинамическими рулями движение снаряда — с учетом асимметрии тяги, порывов ветра и т. д.
www.popmech.ru
РСЗО Смерч — описание, характеристики, конструкция, история создания
Советская реактивная система залпового огня 9К58 «Смерч» является РСЗО третьего поколения и стоит на вооружении России и ещё 14 стран.
Несмотря на то, что система создавалась ещё в СССР, сегодня она – одна из наиболее мощных и разрушительных в мире, поскольку способна за один залп из пусковой установки накрыть площадь в почти 70 гектаров.
Разработка
Находящаяся на вооружении БМ-21 Град и 9К57 Ураган не устраивали советских военных небольшой дальностью стрельбы. При этом стрельба неуправляемыми реактивными снарядами на дальние дистанции была практически невозможна из-за резкого падения точности.
Американские коллеги, создавая MLRS, столкнулись с такой же проблемой и ограничили дальность стрельбы 40 километрами.
Перед отечественными конструкторами поставили задачу разработать НУРСы, способные точно поражать удалённые от пусковой установки цели. Выходом из положения стали корректируемые снаряды, во время полёта придерживающиеся нужной траектории с помощью выключения сопел.
16 декабря 1976 года на предприятии СПЛАВ начались опытно конструкторские работы по созданию новой системы залпового огня, соответствующей требованиям армии. Они велись под руководством Ганичева, которое позже взял на себя Г.А. Денежкин. График испытаний был настолько плотным, что Денежкин в момент рождения ребёнка был на полигоне.
Почти в новогодние праздники 1982 года РСЗО «Смерч» прошла государственные испытания, после чего, 19 ноября 1987 года, была принята на вооружение.
Конструкция
Внушительно выглядящая боевая машина, несущая на себе пусковую установку, создана на Минском автомобильном заводе в Белоруссии. Изначально это было шасси 79111, позже применили шасси МАЗ-543М и МАЗ-543А. Благодаря колёсной формуле 8х8 и дизелю мощностью 525 л.с. каждое из них отличается высокой проходимостью.
Пусковая установка представляет из себя пакет, состоящий из 12 трубчатых направляющих, расположенных на поворотном основании. Для наведения на цель установка двигается электроприводом по вертикали в диапазоне от 0° до +55°, по горизонтали – на 30° влево и столько же вправо.
Для устойчивости при стрельбе применили интересное техническое решение, когда гидравлические опоры, смонтированные лишь между третьим и четвёртым мостами, выдвигаются и вывешивают заднюю часть боевой машины.
Помимо боевой машины, в комплекс «Смерч» входят:
- транспортно-заряжающая машина;
- радиопеленгаторный комплекс;
- машина с топографическим оборудованием.
Транспортно-заряжающая машина создана на аналогичном боевой шасси, оборудована краном и перевозит 12 реактивных снарядов.
Вооружение
Главное особенностью РСЗО «Смерч» стали снаряды калибра 300 мм с системой управления полётом. Электронно-временное устройство передаёт сигналы в блок управления, который с помощью газодинамических рулей постоянно корректирует траекторию полёта снаряда. Дополнительно стабилизация осуществляется благодаря раскрутке.
Конструкторам удалось добиться точности, при которой отклонение НУРС не более 0,21% от дальности стрельбы. При залпе на максимальную дистанцию разброс составляет всего 150 метров.
Двигатели НУРС твердотопливные, а головная часть бывает как моноблочной, так и разделяющейся, несущей 72 боевых элемента в себе. Длина снаряда 7,5 метра, масса 800 кг.
Используются различные боевые части, например, осколочно-фугасная, кассетная, термобарическая. Также возможно дистанционное минирование поверхности с помощью снарядов с минами. Последней разработкой стал беспилотный разведывательный аппарат, запускаемый внутри снаряда и разворачивающийся в момент нахождения над целью.
Едущая боевая машина всего за 3 минуты разворачивается в боевое положение, ещё 38 секунд занимает залп из 12 снарядов, ещё минута требуется на сворачивание и покидание позиции, с которой велась стрельба. Заряжание осуществляется с помощью крана на транспортно-заряжающей машине и составляет примерно 20 минут.
Боевое применение
Во время второй чеченской войны, в период с октября 1999 года до марта 2003 года, Перекопская гвардейская реактивная артиллерийская бригада ордена Кутузова применяли «Смерч», нанося удары по Новолакскому и Ботлихскому районам в Дагестане.
Также РСЗО применяли на Украине и в Сирии.
Экспорт и зарубежные аналоги
В 1989 году принята модификация 9К58 «Смерч», созданная на базе МАЗ-543М. При этом дистанцию огня увеличили с 70 до 90 км, для наведения стали использовать спутниковые системы, сократили экипаж до 3 человек.
В 2007 году публике показали систему 9К58 Кама на базе четырёхосного КамАЗ-6350 с 6 направляющими вместо 12. Машина разработана для больше мобильности при меньшей массе и габаритах. Также Россия рассчитывает поставлять их на экспорт.
Основными операторами машины являются Россия, Украина, Беларусь, Азербайджан, Индия и Кувейт. Всего машина стоит на вооружении 15 стран.
Эпилог
Для своего времени «Смерч» стал революцией. Огромная мощь, сравнимая с тактическим ядерным вооружением, высокая точность, достаточная дальность стрельбы и хорошая мобильность.
Сегодня эта РСЗО остаётся одним из самых мощных в мире сухопутных оружий, демонстрируя в каждом из вооружённых конфликтов со своим участием огромную эффективность.
tanksdb.ru
РСЗО 9К58 «Смерч» (СССР/Россия)
РСЗО 9К58 «Смерч» — реактивная система залпового огня калибра 300 мм, созданная в 1987 г. специалистами предприятия ТулгосНИИточмаш (ныне ФГУП «ГНПП «Сплав», город Тула). До появления китайской РСЗО WS-1 «Смерч», обладающий дальностью стрельбы в 70 км, являлся самой дальнобойной артиллерийской системой в мире.
ИЗ ИСТОРИИ РЕАКТИВНЫХ СИСТЕМ ЗАЛПОВОГО ОГНЯ
Первый опыт военного использования ракет принадлежит Китаю и Индии, где около десяти веков назад вместе с изобретением пороха появились и ракеты. Гораздо менее известно, что в XIII-XIV вв. применение ракет в боевых действиях началось и в Европе. Но общепризнанно, что первенство в создании реактивных систем залпового огня (РСЗО) и их массовом применении на полях сражений принадлежит СССР. Гвардейские минометные полки артиллерии резерва Верховного Главнокомандования (так для маскировки называли во время Великой Отечественной войны части реактивной артиллерии) не раз решали исход боя в пользу наших войск. Подобные системы в ходе войны начали применять также армии США и Германии.
Главная часть РСЗО «Смерч» — двенадцатиствольная пусковая установка 9А52 |
Основным достоинством залповой реактивной артиллерии, выявленным еще во время Второй мировой войны, является ее высокая огневая производительность.
За 20-40 с подразделение РСЗО способно выпустить несколько сотен снарядов. Внезапность мощного огневого налета, комбинированное поражение противника осколками, ударной волной и огнем от образовавшихся пожаров оказывает огромное моральное и психологическое воздействие на противника, находящегося под обстрелом. Залповый огонь реактивных систем позволяет надежно поразить даже рассредоточенную по плошади цель.
Помимо осколочно-зажигательного действия боевых частей ракет, была подмечена и еще одна характерная особенность залпового огня реактивной артиллерии. Она заключается в том, что импульсы взрывных волн от разрывающихся практически одновременно и на ограниченной площади снарядов фугасного действия складываются, а суммарное действие ударной волны значительно усиливается.
Тем не менее, РСЗО 40-50-х гг. имели и ряд серьезных недостатков. К ним относятся низкая кучность и сравнительно небольшая дальность стрельбы. Кроме того, сложный технологический процесс производства реактивных снарядов значительно повышал их стоимость. Однако достижения тульских оружейников в производстве корпусов реактивных снарядов, использование новых порохов для реактивного двигателя, применение складывающегося хвостового оперения и использование вращения снаряда для стабилизации его полета позволили значительно ослабить эти недостатки.
Первой «ласточкой», в которой были применены новые технологии, стал отечественный 122-мм сорокаствольный комплекс 9K51 (БМ-21) «Град». На сегодняшний день эта система находится на вооружении более 50 стран мира. За ним в 1976 г. был принят на вооружение 220-мм шестнадцатиствольный комплекс 9К57 «Ураган», и, наконец, в 1987 г. – 300-мм двенадцатиствольный комплекс 9К58 «Смерч».
Созданием всех этих систем занимались в Тульском Государственном научно-производственном объединении «Сплав». Производство же реактивных установок было налажено в Перми на Мотовилихинских заводах.
Последний из названных комплексов был открыто представлен западным специалистам как «Смерч-М» на международной выставке вооружений IDEX-93 в Объединенных Арабских Эмиратах в 1993 г. Однако разведка, в том числе и западная, зря хлеб не ест. О новой советской РСЗО на Западе стало известно еше в 1983 г. в процессе ее испытаний. Тогда, в соответствии с НАТОвским стандартом STANAG ей было присвоено наименование М1983.
ХАРАКТЕРИСТИКИ И БОЕВЫЕ ВОЗМОЖНОСТИ РСЗО «СМЕРЧ»
Несмотря на более чем двадцатилетний возраст, что для современного оружия уже зрелость, «Смерч» до сих пор не имеет равных в мире. Мощные ракеты, длиной 7,6 м каждая, могут наносить огневые удары на дальности от 20 до 70 км. Это позволяет выбирать боевые позиции подразделений «Смерча» вне зоны досягаемости артиллерии противника. Отклонение ракет во время стрельбы от точки прицеливания составляет всего лишь 0,21% от дальности, что при стрельбе даже на 70 км дает ошибку около 150 м. Стабилизация ракеты в полете достигается за счет высокой скорости ее вращения вокруг продольной оси (как в артиллерийских снарядах) и раскрывающихся после пуска стабилизаторов. Но основной прирост в точности стрельбы (в 2-3 раза лучше, чем у реактивных снарядов предыдущего поколения) был получен за счет встроенной системы управления. Эта система стабилизирует полет ракеты до момента окончания работы реактивного двигателя. Затем головная часть, по заранее заложенной программе, отделяется и совершает баллистический полет к цели.
Пусковая установка размещена на шасси тяжелого армейского автомобиля МАЗ-543М. Длина машины — 12,4 м, дизельный двигатель мощностью 525 л.с, независимая подвеска, привод на все колеса, широкопрофильные шины с дистанционным изменением давления |
Такое конструктивное решение позволяет значительно снизить эффективную отражающую поверхность головной части и тем самым значительно затруднить ее обнаружение и поражение средствами ПВО противника. Надо отметить, что подобные принципы повышения эффективности для РСЗО применены впервые в мире.
Основное назначение «Смерча» – борьба с ракетными комплексами тактического назначения, армейской авиацией на площадках подскока, реактивными, артиллерийскими и минометными дивизионами и батареями, уничтожение командных пунктов, поражение бронетехники в районах расположения и на марше, уничтожение скопления живой силы, дистанционное минирование местности.
Для поражения различных целей применяются ракеты с разнообразными головными частями. В первую очередь это ракеты с моноблочной отделяющейся осколочно-фугасной боевой частью, несущей около 90 кг взрывчатого вещества. Они предназначены для нанесения мощных огневых ударов по районам сосредоточения войск, поражения легких бронированных машин, разрушения сооружений и поражения живой силы противника. Кроме моноблочных, имеются кассетные головные части с 72 субэлементами каждая. Всего же залп одной пусковой установки способен доставить к цели 1368 боевых осколочных элементов массой 250 и 360 г. Эти ракеты предназначены для борьбы с открыто расположенной пехотой противника или его небронированными машинами. Залп одной пусковой установки «Смерч» ракетами в таком снаряжении способен накрыть площадь 672000 кв.м. При этом вероятность поражения противника очень высока. «Смерч» создавался для ведения широкомасштабных боевых действий, в которых предусматривалось использование большого количества бронетехники. Именно поэтому в составе боекомплекта «Смерча» имеются ракеты для дистанционной постановки противотанковых и противопехотных минных полей. Минное поле, практически мгновенно установленное таким способом на пути выдвигающихся колонн танков и боевых машин пехоты или прямо на них, способно на 1-2 ч задержать выдвижение противника и сорвать удар его войск. Кроме того, остановленная и лишенная подвижности таким образом бронетехника представляет удобную мишень для других средств огневого поражения.
Во время всего цикла жизни образца оружия конструкторы никогда не останавливаются на достигнутом. Так же обстоит дело и со «Смерчем». Сегодня уже разработана новая кассетная головная часть с самоприцеливающимися противотанковыми боевыми элементами «Мотив-ЗМ». Эта головная часть раскрывается на заданной высоте над групповой бронированной целью типа танковой роты или батальона, что и обеспечивает оптимальное рассеивание боевых элементов. После этого каждый боевой элемент спускается вниз на специальной парашютной системе. При этом он вращается вокруг вертикальной оси и как бы обозревает местность под собой. Когда специальная оптико-электронная система обнаруживает бронеобъект, она подрывает специальный заряд. Сформированное им ударное ядро способно с расстояния около 150 м пробить до 70 мм брони. Этого вполне достаточно, чтобы поразить в крышу любой современный танк.
Вторым направлением совершенствования «Смерча» стало создание новых ракет с дальностью пуска около 100 км, что сравнимо с тактическими ракетами и фронтовой авиацией.
Под названием 9К58 «Смерч» скрывается не одна установка, а комплекс из нескольких специальных машин.
Пусковая установка способна открыть огонь не более чем через 3 мин после занятия позиции с марша. А уйти с нее – менее чем за 1 мин. |
Первая из них, двенадцатиствольная пусковая установка под маркой 9А52, размещается на шасси тяжелого армейского восьмиколесного автомобиля МАЗ-543М. Дизельный двигатель мощностью 525 л.с. в совокупности с независимой подвеской, приводом на все колеса, широкопрофильными шинами с возможностью дистанционного изменения давления в них обеспечивают «Смерчу» высокую подвижность по пересеченной местности. Несмотря на солидную массу 43,7 т в снаряженном состоянии (с ракетами, топливом и экипажем) и значительные габариты (длина машины 12,4 м) скорость установки на шоссе достигает 60 км/ч. Значительный запас хода в 850 км обеспечивает подразделениям «Смерчей» необходимую автономность.
Высокая подвижность шасси и автоматизация процессов управления позволяют боевой машине открывать огонь после занятия позиции с марша не более чем за 3 мин, а покидать ее в случае необходимости — менее чем за 1 минуту. Экипаж пусковой установки из четырех человек удобно размешается в просторной кабине. Кондиционеры обеспечивают комфортные условия для работы при температурах окружающего воздуха от –40 до +50 Кроме органов управления движением, в кабине имеется специальное оборудование для ведения стрельбы как одиночной пусковой установкой, так и залпом в составе подразделения. Время полного залпа всей установки всего лишь 38 с.
Вторая машина комплекса — транспортно-заряжающая, носит наименование 9Т234. Она также создана на шасси МАЗ-543. Ее основное назначение — доставка к месту подготовки пусковой установки двенадцати 800-килограммовых, готовых к запуску ракет и их механизированное заряжание. Для этого машина оснащена специальным крановым оборудованием, которое позволяет экипажу из трех человек полностью зарядить установку за 15-20 мин. При необходимости, с помощью этой же установки можно и разрядить ракеты.
В составе комплекса имеется еще одна специальная машина, в которой размешена автоматизированная система управления огнем «Виварий». Основное предназначение АСУ – подготовка с помощью ЭВМ данных для стрельбы в составе подразделения «Смерчей». «Виварий», как и остальные штабные машины комплекса, базируется на шасси полноприводного грузового автомобиля КамАЗ-4310.
Победа в войне в Персидском заливе, которую одержали над Ираком войска коалиции во главе с США, должна была, по мнению экспертов, обеспечить закупку странами этого региона западного и, в первую очередь, американского оружия. Ведь именно этим оружием была одержана победа. Но каково же было удивление и возмущение западных торговцев и политиков, когда стало известно о закупке Кувейтом (за независимость которого, собственно, и велась война) российских РСЗО «Смерч». Надо отметить, что в этой торговой сделке разум кувейтских военных возобладал над политическими догмами. Они по достоинству оценили российское оружие. В августе 1994 г. Кувейт закупил в России 27 таких установок.
«СМЕРЧ» ПРОТИВ MLRS
Рассказывая об оружии, всегда бывает показательно сравнить его с зарубежными аналогами. Высшим техническим достижением в области РСЗО на Западе остается американская система MLRS. Этот комплекс – ровесник «Смерча». Он также несет двенадцать ракет, готовых к старту. Однако их калибр – только 220 мм, масса всей ракеты – чуть более 300 кг, максимальная дальность стрельбы – 40 км, а точность стрельбы в несколько раз хуже.
Так что в этой области Россия сохраняет лидирующее положение, и можно не сомневаться, что и в настоящее время российский «Смерч» будет способен разметать на поле боя любого противника.
(В. Кораблин, «Оружие»)
www.modernarmy.ru
300-мм реактивная система залпового огня 9К58 «Смерч»
Одна из самых мощных и дальнобойных РСЗО в мире, отличается высокой точностью.
Тяжелая РСЗО для поражения практически всех типов групповых целей на большой дальности. В сочетании с эффективностью поражения цели это делает ее близкой уже не к обычным РСЗО, а к тактическим ракетным комплексам. Разработана в «ТулаГосНИИТочмаш» (ныне ГНПП «Сплав»). Принята на вооружение 16 декабря 1987 года. Производитель — пермское ОАО «Мотовилихинские заводы».
Боевая машина сделана на шасси МАЗ-543М, вооружена пакетом из 12 направляющих для реактивных снарядов. В 2007 году был представлен уменьшенный образец боевой машины РСЗО «Кама», представляющий собой уменьшенный до шести пакет направляющих, смонтированный на четырехосном шасси КАМАЗ. Расчет боевой машины 4 человека.
РСЗО 9К58 «Смерч». Фото: «Ракетная техника»
300-мм реактивные снаряды имеют длину 7,6 метра и массу около 800−820 кг в зависимости от типа. Дальность стрельбы 70 км, прорабатывались варианты до 90 км. Впоследствии был представлен осколочно-фугасный снаряд с дальностью до 120 км. Снаряды «Смерча» — корректируемые, оснащены газодинамическими рулями. В результате точность попадания, по оценкам специалистов, в 2−3 раза превосходит зарубежные аналоги, и приближается к артиллерийским системам.
Машина способна вести огонь через 1,2−3 минуты после получения установочных данных для стрельбы. Полный залп одной боевой машины кассетными снарядами с кумулятивно-осколочными поражающими элементами занимает 38 секунд и накрывает площадь 672 тыс. кв. метров. Машина сворачивается с боевой позиции не более чем за одну минуту.
БМ-30 «Смерч», установленная в качестве памятника А. Н. Ганичеву рядом с ГНПП «Сплав», г. Тула. Фото: Виталий Кузьмин
Боевое оснащение реактивных снарядов может включать обычные осколочно-фугасные снаряды, термобарические (объемно-детонирующие), проникающие для поражения заглубленных целей, а также кассетные разнообразного снаряжения. В том числе применяются кассетные снаряды с самоприцеливающимися боевыми элементами, предназначенными для точного поражения бронетехники. Также разработаны кассетные снаряды для дистанционного минирования местности. В 1990-е годы демонстрировался образец снаряда для запуска разведывательного мини-БПЛА с раскрываемыми после отделения крыльями.
РСЗО 9К58 «Смерч». Фото: «Военная техника»
Боевая эффективность трех установок «Смерч» приблизительно соответствует боевой эффективности двух пусковых тактических ракет «Точка-У». По заявлениям производителя, батарея из шести машин способна остановить продвижение боевых порядков неприятельского соединения численностью до дивизии. Дополнительно на повышение точности работает применение автоматизированной системы управления огнем бригады РСЗО «Виварий».
defendingrussia.ru
