Самолет Ту-22М (по классификации НАТО: Backfire) – сверхзвуковой дальний бомбардировщик-ракетоносец с изменяемой геометрией крыла. Свой первый полет опытный Ту-22М3 выполнил 20 июня 1977 года. После окончания программы по летно-доводочным испытаниям машины самолет Ту-22М3 с 1978 года был запущен в серийное производство. При этом с 1981 по 1984 год ракетоносец проходил серию дополнительных испытаний в варианте с расширенными боевыми возможностями машины, в частности, на самолете отрабатывалось использование ракет Х-15. В окончательном варианте бомбардировщик-ракетоносец Ту-22М3 был принят на вооружение ВВС СССР в марте 1989 года. За все годы производства на Казанском авиационном производственном объединении было собрано 268 бомбардировщиков Ту-22М3.

В феврале 2012 года появилась официальная информация о том, что Минобороны России подписало контракт на проведение модернизации около 30 бомбардировщиков Ту-22М3 до версии Ту-22М3М. В этом варианте бомбардировщик должен получить абсолютно новое радиоэлектронное оборудование и возможность применения современного высокоточного оружия класса «воздух-поверхность», к примеру, новых крылатых ракет Х-32. Всего в России на данный момент из 115 Ту-22М3 полностью боеспособными являются порядка 40 машин. Модернизацию 30 бомбардировщиков планируется провести до 2020 года. На 2012 год был переоборудован 1 самолет данного типа, который в настоящее время проходит комплекс испытаний.


В 2012 году в Центре боевого применения и переучивания летного состава российской Дальней авиации, расположенного в городе Рязани, начались занятия на курсах подготовки молодых пилотов – выпускников 2011 года. На этих курсах они могли освоить не только теоретические вопросы, но и отработать на практике навыки пилотирования на тренажерах, а также совершить настоящие полеты на бомбардировщиках Ту-95МС и Ту-22М3М. Здесь же в Рязанском авиацентре летный состав занимается обучением пилотирования и эксплуатации нового модернизированного бомбардировщик Ту-22М3М. Данная машина отличается от Ту-22М3 расширенной номенклатурой используемых средств поражения противника. На данном самолете используется современное оборудование, построенное на новой элементной базе, одновременно с этим были улучшены эргономические показатели кабины пилотов.

В настоящее время стоимость самолетов и авиационных средств поражения растет лавинообразными темпами, что ведет военную авиацию практически в тупик. Так, к примеру, в ценах 2010 года один истребитель 5-го поколения F-22 обходился бюджету США в 412,7 млн. долларов, «массовая» модель – F-35 стоил всего-то 115,7 млн. долларов, а цена «неприлично дешевого» истребителя Eurofighter составляла всего порядка 85 млн. евро. На этом фоне «классический» F-18E, который обходился заказчику в 50 млн. долларов, кажется совсем «бюджетным» решением. Стоимость российских перспективных разработок пока не разглашается, но вряд ли она будет в разы отличаться от затрат наших вероятных «друзей».

Не менее стремительными темпами растут и цены на авиационные средства поражения, особенно высокоточное оружие. Так в настоящее время на Западе упор делается на применение управляемого вооружения. Только уже сейчас модуль JDAM, который способен превратить обычную бомбу в высокоточную, даже в самой своей дешевой комплектации обходится западному налогоплательщику приблизительно в 30 000 долларов, в то время как цены на специально разработанные управляемые и корректируемые боеприпасы достигают сотен тысяч долларов. Более того, во всех крупных конфликтах последних лет (операция «Буря в Пустыне», бомбардировки Югославии, Ирак, Ливия, в гораздо меньше степени Афганистан) с определенного момента начинал наблюдаться дефицит высокоточных средств поражения, что было обусловлено невозможностью своевременно восполнять затраты высокоточных УР и КАБ.

Выход был найден в снижении стоимости авиационной техники, а также бортовых систем, вместе с пересмотром самой концепции использования авиационного вооружения. Большого ума, чтобы прийти к таким выводам не требуется, ум необходим для того, чтобы на практике реализовать данный подход, так как данная задача в современных реалиях представляется едва ли не фантастической. Однако в России уже существуют наработки в этом направлении. Примером можно считать самолеты Су-24М2, оснащенные БРЭО СВП-24 и модернизированные компанией ЗАО «Гефест и Т».


В 2012 году комплекс бортового и наземного оборудования СВП-24-22 планировалось установить на 4 сверхзвуковых дальних ракетоносца-бомбардировщика Ту-22М3. Об этом рассказывал гендиректор компании «Гефест и Т» Александр Панин в интервью журналистами ИТАР-ТАСС. Данное предприятие является создателем модификации комплекса СВП-24, который уже достаточно успешно эксплуатируется на модернизации российских фронтовых бомбардировщиков Су-24.

При этом подчеркивается, что установка систем СВП-24-22 предусматривается отдельной программой и будет осуществляться независимо от планов по глубокой модернизации, которой подлежат 30 ракетоносцев Ту-22М3. Новый комплекс СВП-24-22 позволяет с большей эффективностью решать боевые и навигационные задачи, а также добиться улучшения точностных характеристик авиационных систем поражения. Помимо этого комплекс обеспечивает точный заход боевого самолета на посадку в сложных метеоусловиях и без наземных курсоглиссадных систем. Система БРЭО СВП-24 при этом является универсальной и может устанавливаться на многие типы самолетов и вертолетов ВВС России, включая бомбардировщики Ту-22М3, Су-24М или ударные вертолеты Ка-52. Еще одним ее неоспоримым достоинством является тот факт, что данная система позволяет снизить время наземной подготовки и контроля самолета в 4-5 раз. Для Ту-22М3, один летный час которого требует 51 человека-часа инженерно-технического обеспечения, это достаточно важно.

По информации газеты «Известия» из Ту-22М3 могут сделать настоящего убийцу ЕвроПРО, превратив устаревающий стратегический ракетоносец в носителя высокоточного оружия. Для этого самолет оснастят новой электроникой, а также, вероятнее всего, новой крылатой ракетой Х-32. Новая машина получит к названию еще одну букву М и будет называться Ту-22М3, при этом специалисты одного из предприятий, участвующих в модернизации, особо подчеркнули, что Ту-22 и Ту-22М, равно как и Ту-22М3 и Ту-22М3М будут совершенно разными машинами, в первую очередь по своим возможностям. По словам представителей ВВС страны, для того чтобы подготовить летчиков к управлению новым самолетом потребуется 2-3 месяца занятий в Рязанском учебном центре Дальней авиации.


При этом процесс переобучения стандартизован, пилотам необходимо будет изучить электронные приборы, освоить новую систему навигации и управления оружием, контроля обстановки возле самолета. Отныне вся важная информация будет выводиться на жидкокристаллические электронные дисплеи, а летчику останется лишь выбрать режим, цель и осуществить пуск ракет, почти как в компьютерных играх.

Константин Сивков, являющийся доктором военных наук и первым вице-президентом Академии геополитических проблем, отметил, что данная модернизация предполагает под собой полную замену системы навигации, управления вооружением и связи и обойдется от 30% до 50% от стоимости самолета. При этом модернизация 30 самолетов до версии Ту-22М3М улучшит боевые возможности парка Ту-22М3 на 20%. По его словам, модернизация лишь 30 самолетов будет достаточно для того, чтобы вывести из строя 1 американский авианосец, потопив при этом ряд кораблей сопровождения. В то время как модернизация всего парка ракетоносцев Ту-22М3 позволила бы поднять их эффективность на 100-120% по морским объектам и в 2-3 раза при действии по сухопутным целям.

Сивков предположил, что новая крылатая ракета Х-32 будет вести поиск цели «из-под крыла» бомбардировщика, как и ее предшественница Х-22. После пуска ракета сможет на собственном двигателе достичь цели, удаленной на несколько сотен километров и поразить ее, при этом обнаружить и поразить такую ракету крайне сложно.


В свою очередь Александр Коновалов президент Института стратегических оценок и анализа отметил, что поражение наземных объектов на сегодняшний день одно из наиболее слабых мест российской армии. Так как у современных российских тактических ракет небольшой радиус действия и достаточно низкая точность. В Грузии бомбардировщик Ту-22М3 был потерян именно по этой причине, самолету пришлось войти в зону организованной ПВО противника, для того чтобы выполнить атаку цели. А выйти из этой зоны после атаки уже очень сложно, отметил Коновалов.

По словам Коновалова, для того чтобы крылатая ракета смогла поразить наземный объект на удалении в несколько сотен километров, она должна иметь его точные координаты и совершать полет, постоянно уточняя свое положение в пространстве с помощью спутника или же поражаемую цель кто-то постоянно должен будет подсвечивать, а ракета будет осуществлять полет по отраженному сигналу. При этом есть и третий способ – корреляционная система, при которой в память ракеты будет загружаться подробная карта маршрута с изображением цели, которую необходимо уничтожить, а ракета в процессе полета будет снимать местность, над которой пролетает, сверяя полученные данные с картой маршрута. Именно такую систему могут получить российские ВВС в лице Ту-22М3М и крылатой ракеты Х-32.


Источники информации:
-http://modernarmy.ru/article/202
-http://function.mil.ru/news_page/country/[email protected]
-http://www.itar-tass.com/c96/497642.html
-http://telegrafist.org/2012/02/06/3401
-http://ru.wikipedia.org

topwar.ru

Ту-22М3 — гроза авианосцев » Военное обозрение

В современных реалиях, когда отношения между Россией и США обострились на фоне внешнеполитических противоречий, выросла роль использования оперативно-тактической авиации, способной нести крылатые ракеты, к примеру, модернизированных самолетов Ту-22М3М. Сегодня можно найти бесконечное количество как баек, так и реальных историй про то, как летчики на подобных самолетах с помощью грамотного использования боевых возможностей своих машин преодолевали наземные и морские системы ПВО США, Японии и других стран, которые противостояли на мировой арене сначала СССР, а затем и России.

В 1986 году два самолета из состава 2-й морской ракетоносной авиадивизии Черноморского флота во время проведения совместных учений на территории Болгарии незаметно для натовских самолетов пересекли сразу две границы государств, которые входили в этот военный блок. Тренировка экипажей осуществлялась в рамках совместных учений Варшавского договора.


Самое интересное заключалось в том, что два Ту-22М, оснащенные ракетами для уничтожения авианосных группировок в Средиземноморье, на 13 градусов изменили свой курс и «проверили» две границы с Турцией и Грецией, после чего благополучно возвратились назад в Болгарию. Уже после этого полета пилоты рассказывали о том, что в районе населенного пункта Драма в Греции была попытка перехватить их истребителями F-15. Экипажи даже могли визуально видеть натовские самолеты. Но перехватчики прошли в эшелоне существенно выше советских машин, которые совершали полет ниже уровня гор. Они остались невидимыми для иностранных летчиков, которым и в голову не могло прийти, что тяжелые ракетоносцы пролетели на небольшой высоте между гор. Советскими летчиками была проделана ювелирная работа.

В те годы советская дальняя авиация совершала большое количество полетов, в том числе и над авианосными соединениями противника. Летчики ракетоносцев Ту-22М2, Т-22М3 и Ту-95МР фотографировали в 1985 году американские авианосцы: «Энтерпрайз», «Мидуэй», «Корал-Си». Самолеты снимали авианосцы, выполняя проход над их палубой на высоте в 1000 метров. Как правило, американские истребители «Томкэт» F-14 подвисали под люками аэрофотоаппаратов, но они все равно брали на снимках все: и истребитель, и корабли, и даже волны.

Летчик Ту-22М3 Николай Баранов рассказал на страницах сайта телеканала «Звезда» об одном интересном полете, когда бомбардировщик Ту-22М3 имитировал посадку на палубу авианосца. Пара советских самолетов — на ведомом две ракеты X-22, предназначенные для уничтожения авианосцев и других кораблей, на ведущем две X-28 с пассивными ГСН для поражения корабельных и наземных РЛС — встретила над морем американский палубный истребитель. Эта встреча подсказала пилотам, что невдалеке находится авианосная группа. Командир ведущего Ту-22М3 принял решение проверить на практике тактику вероятного противника, а также снять самолеты на палубе авианосца. Обнаружить в Японском море авианосную группу противника и вскрыть ее систему ПВО, было довольно сложной задачей. Американцы хорошо маскировали подобные группы «в тени» многочисленных островов, поэтому даже с воздуха при помощи РЛС их было довольно трудно обнаружить, к тому же работающие радары позволяют кораблям быстрее обнаружить самолеты и подготовить для них достойную встречу.

Несмотря на это наши пилоты, доказав свой профессионализм, смогли, до последнего момента не обнаружив себя, найти авианосец противника. После чего на их перехват вылетели истребители. Один из них подлетел так близко, что было видно улыбку на лице американского летчика. Он подмигнул командиру и показал брюхо своего самолета с ракетами «воздух-воздух». На это советские ракетоносцы повертели своими спаренными пушечными установками. Казалось бы, на этом «обмен любезностями» и закончится, но американский пилот решил пошутить. Он с улыбкой на лице начал предлагать советским ракетоносцам садиться на борт авианосца. В это время внизу находился многоцелевой «Китти Хок», на палубе которого стояли противолодочные самолеты, истребители, разведчики — велись полеты.

Стоит отметить, что Ту-22М3 — машина не маленькая. Размах крыла самолета составляет порядка 35 метров, по ширине практически палуба авианосца. Да и запас топлива на борту — под 50 тонн. При этом внизу два американских истребителя не могут прорулить к началу взлетной полосы, в спешке один другому просто перекрыл дорогу. Скорее всего, суета возникла после того, как на горизонте появились советские Ту-22М3. Однако сделать качественные снимки организации полетов им мешает F/A-18, сопровождающий наши машины и заходящий снизу под фотоаппарат. Поэтому советские летчики тоже решают «пошутить» и начинают имитировать посадку на палубу.

Как и положено при настоящей посадке, выпускаются шасси и закрылки, самолет снижается. Имитация это или нет, понять трудно, если ты не находишься в кабине сажаемого на палубу громадного ракетоносца. Американцы уже начали представлять, что произойдет, если такая махина приземлиться на палубу. Ту-22М3 просто снес бы все самолеты и людей с палубы, повредил надстройку и командный пункт. А пожар от столкновения при наличии на борту 50 тонн керосина и двух мощных ракет, каждая из которых весит по 5 тонн, пришлось тушить бы не один день. Имитация посадки удалась. Рассматривая потом сделанные снимки, можно было рассмотреть ту панику, которая возникла на борту авианосца. Справедливости ради стоит отметить, что эта история больше похожа на армейскую байку. А в сети можно найти другой ее вариант, в котором фигурируют самолеты Ту-95. Сделанные с борта самолета снимки не рассекречены, как неизвестны и имена пилотов, выполнявших данный заход.

Стоит отметить, что практика облета боевых судов продолжает выполняться. Так, 17 октября 2000 года в облете еще одного американского авианосца типа «Китти Хок» участвовало уже 4 российских самолета: два самолета-разведчика Су-24МР и два прикрывающих их истребителя-перехватчика Су-27 из состава 11-й армии ВВС и ПВО. Данные события произошли в Корейском проливе, о них журналистам рассказал генерал-полковник Анатолий Наговицын — бывший заместитель начальника Генштаба ВС РФ. По его словам, встреча американских палубных самолетов с российскими истребителями была «максимально приближена к боевой».

Нельзя не отметить, что тогда американцы проводили свои военно-морские маневры всего в 300 км от российского берега, что само по себе трудно было расценивать, как дружественный к нашей стране акт. Поэтому действия российской авиации были правомерны и вполне оправданы. Результаты проведенной воздушной разведки были отличными. Российские самолеты-разведчики Су-24МР совершили несколько заходов на авианосец, фотографируя его с воздуха. На снимках была зафиксирована паника на борту корабля: моряки даже спешно рубили шланги, которые соединяли авианосец с танкером снабжения, который закачивал на его борт топливо.

Американские истребители F/A-18 смогли подняться в небо только после второго захода, однако Су-27 быстро увели их в сторону от корабля, совершив отвлекающий маневр, что позволило Су-24МР выполнить еще несколько пролетов над американским кораблем. Как потом говорили, некоторое время спустя на авианосец по электронной почте пришло письмо, в котором было две фотографии палубы корабля, сделанных с борта русских самолетов. Стоит отметить, что самолеты морской авиации США и России достаточно часто выполняют облеты боевых кораблей, которые находятся в нейтральных водах. По этой причине действия четвертки российских самолетов при облете авианосца типа «Китти Хок» не вызвали никакой негативной реакции со стороны американской официальной администрации.


Сегодня в планах боевой подготовки военно-морских летчиков есть раздел, который посвящен отработке различных приемов по преодолению ПВО кораблей противника. Верхом совершенства считается преодоление мощной системы ПВО американской авианосной группы. Удается такое очень редко — стоит отдать должное американцам, которые очень грамотно строят защиту своих авианесущих средств. Но, как говорится, и на старуху бывает проруха.

Ту-22М3

Ту-22М3 (по кодификации НАТО Backfire-C) — дальний сверхзвуковой ракетоносец-бомбардировщик, обладающий изменяемой геометрией крыла. По своей компоновочно-конструктивной схеме Ту-22М3 представляет собой цельнометаллический низкоплан с двумя ТРДДФ, которые расположены в задней части фюзеляжа. Самолет отличает наличие крыла изменяемой в полете стреловидности и стреловидное хвостовое оперение. Ту-22М3 обладает трехопорным шасси с передней опорной стойкой. В конструкции планера самолета широко используются титановые и алюминиевые сплавы, жаропрочные и высокопрочные стали, а также неметаллические конструкционные материалы. На вооружении российских ВВС находится около 40 готовых к выполнению полетов самолетов данного типа. При этом до 2020 года на КАПО планируется провести модернизацию 30 Ту-22М3.

Речь идет о модификации самолета Ту-22М3М, которая отличается обновленной авионикой, средствами связи. При этом на борту самолета имеется комплекс бортового оборудования — цифровая специализированная вычислительная подсистема СВП-24-22 (разработчик и производитель ОАО «Гефест и Т»). Данная система в состоянии обеспечить одиночное наведение самолета на цель с перенацеливанием уже в полете, а также групповую атаку цели ракетоносцами соединения с различных произвольных направлений. Бортовое оборудование на новой элементной базе расширяет номенклатуру используемых самолетом вооружений и позволяет применять современные образцы высокоточного оружия. Помимо всего прочего проводится комплекс работ по продлению ресурса самолетов до 40 лет. Детальная информация о проводимых в рамках модернизации Ту-22М3М работах является закрытой. Самолет Ту-22М3М был принят на вооружение ВВС России 4 июля 2014 года.

Сверхзвуковой ракетоносец-бомбардировщик Ту-22М3 в состоянии совершать полеты на скорости до 2300 км/ч на дальность до 7000 км. Максимальная боевая нагрузка — 24 000 кг, нормальная — 12 000 кг. Основным оружием самолета являются крылатые ракеты X-22 и аэробаллистические ракеты Х-15. Самолет в состоянии нести до 3-х управляемых противокорабельных ракет X-22М, обладающих максимальной скоростью 3700 км/ч и дальностью до 480 км. Тактических ударных аэробаллистических ракет Х-15 самолет может нести до 10 штук. Шесть из них находятся в специальной барабанной ПУ внутри фюзеляжа, а еще четыре на крыльевых узлах подвески (2х2). Назначение данной ракеты — поражение стационарных площадных целей — баз ВВС и ПВО, РЛС, командных пунктов, военно-промышленных объектов. Гиперзвуковая ракета развивает в полете скорость до 5М и в состоянии поражать цели на удалении в 60-300 км.

Предположительно на фото ракета Х-32

В настоящее время в России проходят испытания новой ракеты X-32. Разработка ракеты, которая предназначалась для замены X-22, началась еще в 1980-е годы в МКБ «Радуга». Конструктивно ракета выполнена по нормальной аэродинамической схеме и полностью подобна прототипу X-22. Дальность действия данных ракет была доведена до 1000 км. А скорость полета по информации различных источников составляет от 4000 км/ч до 5400 км/ч. Боеголовка новой противокорабельной ракеты умнее своей предшественницы, она в состоянии сама идентифицировать цель, отбирая наиболее важную. Благодаря высокой скорости полета перехватить эту ракету очень трудно. По информации телеканала «Звезда» ракета в состоянии выдержать очередь из 20-мм зенитно-артиллерийской системы «Вулкан-Фаланкс», попадание одной ракеты AIM-7 «Спэрроу» или 2-3 ракет типа AIM-9 «Сайдвиндер».

Ту-22М3 довольно часто называют в прессе «убийцей авианосцев», но говорить так не совсем корректно. Один самолет данного типа против полноценной АУГ, борьба с которыми его основное предназначение, не воин. Правильнее называть убийцей авианосцев группу подобных машин. Использование ракетоносцев Ту-22М3 по целям типа АУГ предполагает действие большой группы машин составом до полноценного полка по разнообразным схемам — от обычного фронтального удара с одного направления, до разведения самолетов на три группы с выстраиванием их в две волны по дальности и с использованием в авангарде групп уже запущенных ракет самолетов-постановщиков помех. Распределение целей в ордере между крылатыми ракетами производилось операторами самолетов по согласованию с самолетом ведущего. При этом в ударе по авианосной группе использовались самолеты не только с ракетами X-22М, но и X-22МП (противорадиолокационные). При поражении авианосца вероятного противника (вывод из строя надолго или потопление) задача авиационной группы считалась выполненной.

Источники информации:
http://tvzvezda.ru/news/forces/content/201503071024-tvq5.htm
http://www.airwar.ru/enc/bomber/tu22m3.html
http://militaryrussia.ru/blog/topic-258.html
http://ruskline.ru/monitoring_smi/2009/06/02/faktor_x-32_dal_nobojnaya_asimmetriya

topwar.ru

Ту-22М3М – вторая молодость известного бомбардировщика

Самолёт Ту-22М (по классификации НАТО: Backfire) – сверхзвуковой дальний бомбардировщик-ракетоносец с изменяемой геометрией крыла. Свой первый полет опытный Ту-22М3 выполнил 20 июня 1977 года. После окончания программы по летно-доводочным испытаниям машины самолет Ту-22М3 с 1978 года был запущен в серийное производство. При этом с 1981 по 1984 год ракетоносец проходил серию дополнительных испытаний в варианте с расширенными боевыми возможностями машины, в частности, на самолете отрабатывалось использование ракет Х-15.

В окончательном варианте бомбардировщик-ракетоносец Ту-22М3 был принят на вооружение ВВС СССР в марте 1989 года. За все годы производства на Казанском авиационном производственном объединении было собрано 268 бомбардировщиков Ту-22М3.

В феврале 2012 года появилась официальная информация о том, что Минобороны России подписало контракт на проведение модернизации около 30 бомбардировщиков Ту-22М3 до версии Ту-22М3М. В этом варианте бомбардировщик должен получить абсолютно новое радиоэлектронное оборудование и возможность применения современного высокоточного оружия класса «воздух-поверхность», к примеру, новых крылатых ракет Х-32. Всего в России на данный момент из 115 самолётов Ту-22М3 полностью боеспособными являются порядка 40 машин. Модернизацию 30 бомбардировщиков планируется провести до 2020 года. На 2012 год был переоборудован 1 самолет данного типа, который в настоящее время проходит комплекс испытаний.

В 2012 году в Центре боевого применения и переучивания летного состава российской Дальней авиации, расположенного в городе Рязани, начались занятия на курсах подготовки молодых пилотов – выпускников 2011 года. На этих курсах они могли освоить не только теоретические вопросы, но и отработать на практике навыки пилотирования на тренажерах, а также совершить настоящие полеты на бомбардировщиках Ту-95МС и Ту-22М3М.

Здесь же в Рязанском авиацентре летный состав занимается обучением пилотирования и эксплуатации нового модернизированного бомбардировщик Ту-22М3М. Данная машина отличается от Ту-22М3 расширенной номенклатурой используемых средств поражения противника. На данном самолете используется современное оборудование, построенное на новой элементной базе, одновременно с этим были улучшены эргономические показатели кабины пилотов.

В настоящее время стоимость самолетов и авиационных средств поражения растет лавинообразными темпами, что ведет военную авиацию практически в тупик. Так, к примеру, в ценах 2010 года один истребитель 5-го поколения F-22 обходился бюджету США в 412,7 млн. долларов, «массовая» модель – F-35 стоил всего-то 115,7 млн. долларов, а цена «неприлично дешевого» истребителя Eurofighter составляла всего порядка 85 млн. евро. На этом фоне «классический» F-18E, который обходился заказчику в 50 млн. долларов, кажется совсем «бюджетным» решением. Стоимость российских перспективных разработок пока не разглашается, но вряд ли она будет в разы отличаться от затрат наших вероятных «друзей».

Не менее стремительными темпами растут и цены на авиационные средства поражения, особенно высокоточное оружие. Так в настоящее время на Западе упор делается на применение управляемого вооружения. Только уже сейчас модуль JDAM, который способен превратить обычную бомбу в высокоточную, даже в самой своей дешевой комплектации обходится западному налогоплательщику приблизительно в 30 000 долларов, в то время как цены на специально разработанные управляемые и корректируемые боеприпасы достигают сотен тысяч долларов.

Более того, во всех крупных конфликтах последних лет (операция «Буря в Пустыне», бомбардировки Югославии, Ирак, Ливия, в гораздо меньше степени Афганистан) с определенного момента начинал наблюдаться дефицит высокоточных средств поражения, что было обусловлено невозможностью своевременно восполнять затраты высокоточных УР и КАБ.

Выход был найден в снижении стоимости авиационной техники, а также бортовых систем, вместе с пересмотром самой концепции использования авиационного вооружения. Большого ума, чтобы прийти к таким выводам не требуется, ум необходим для того, чтобы на практике реализовать данный подход, так как данная задача в современных реалиях представляется едва ли не фантастической. Однако в России уже существуют наработки в этом направлении. Примером можно считать самолеты Су-24М2, оснащенные БРЭО СВП-24 и модернизированные компанией ЗАО «Гефест и Т».

В 2012 году комплекс бортового и наземного оборудования СВП-24-22 планировалось установить на 4 сверхзвуковых дальних ракетоносца-бомбардировщика Ту-22М3. Об этом рассказывал гендиректор компании «Гефест и Т» Александр Панин в интервью журналистами ИТАР-ТАСС. Данное предприятие является создателем модификации комплекса СВП-24, который уже достаточно успешно эксплуатируется на модернизации российских фронтовых бомбардировщиков Су-24.

При этом подчеркивается, что установка систем СВП-24-22 предусматривается отдельной программой и будет осуществляться независимо от планов по глубокой модернизации, которой подлежат 30 ракетоносцев Ту-22М3. Новый комплекс СВП-24-22 позволяет с большей эффективностью решать боевые и навигационные задачи, а также добиться улучшения точностных характеристик авиационных систем поражения. Помимо этого комплекс обеспечивает точный заход боевого самолета на посадку в сложных метеоусловиях и без наземных курсоглиссадных систем.

Система БРЭО СВП-24 при этом является универсальной и может устанавливаться на многие типы самолетов и вертолетов ВВС России, включая бомбардировщики Ту-22М3, Су-24М или ударные вертолеты Ка-52. Еще одним ее неоспоримым достоинством является тот факт, что данная система позволяет снизить время наземной подготовки и контроля самолета в 4-5 раз. Для Ту-22М3, один летный час которого требует 51 человека-часа инженерно-технического обеспечения, это достаточно важно.

По информации газеты «Известия» из Ту-22М3 могут сделать настоящего убийцу ЕвроПРО, превратив устаревающий стратегический ракетоносец в носителя высокоточного оружия. Для этого самолет оснастят новой электроникой, а также, вероятнее всего, новой крылатой ракетой Х-32. Новая машина получит к названию еще одну букву «М» и будет называться Ту-22М3М, при этом специалисты одного из предприятий, участвующих в модернизации, особо подчеркнули, что Ту-22 и Ту-22М, равно как и Ту-22М3 и Ту-22М3М будут совершенно разными машинами, в первую очередь по своим возможностям. По словам представителей ВВС страны, для того чтобы подготовить летчиков к управлению новым самолетом, потребуется 2-3 месяца занятий в Рязанском учебном центре Дальней авиации.

При этом процесс переобучения стандартизован, пилотам необходимо будет изучить электронные приборы, освоить новую систему навигации и управления оружием, контроля обстановки возле самолета. Отныне вся важная информация будет выводиться на жидкокристаллические электронные дисплеи, а летчику останется лишь выбрать режим, цель и осуществить пуск ракет, почти как в компьютерных играх.

Константин Сивков, являющийся доктором военных наук и первым вице-президентом Академии геополитических проблем, отметил, что данная модернизация предполагает под собой полную замену системы навигации, управления вооружением и связи и обойдется от 30% до 50% от стоимости самолета. При этом модернизация 30 самолетов до версии Ту-22М3М улучшит боевые возможности парка Ту-22М3 на 20%.

По словам Сивкова, модернизация лишь 30 самолетов будет достаточно для того, чтобы вывести из строя 1 американский авианосец, потопив при этом ряд кораблей сопровождения. В то время как модернизация всего парка ракетоносцев Ту-22М3 позволила бы поднять их эффективность на 100-120% по морским объектам и в 2-3 раза при действии по сухопутным целям.

К.Сивков предположил, что новая крылатая ракета Х-32 будет вести поиск цели «из-под крыла» бомбардировщика, как и ее предшественница Х-22. После пуска ракета сможет на собственном двигателе достичь цели, удаленной на несколько сотен километров и поразить ее, при этом обнаружить и поразить такую ракету крайне сложно.

В свою очередь Александр Коновалов, президент Института стратегических оценок и анализа, отметил, что поражение наземных объектов на сегодняшний день одно из наиболее слабых мест российской армии, так как у современных российских тактических ракет небольшой радиус действия и достаточно низкая точность. В Грузии бомбардировщик Ту-22М3 был потерян именно по этой причине, самолету пришлось войти в зону организованной ПВО противника, для того чтобы выполнить атаку цели. А выйти из этой зоны после атаки уже очень сложно, отметил Коновалов.

По словам Коновалова, для того чтобы крылатая ракета смогла поразить наземный объект на удалении в несколько сотен километров, она должна иметь его точные координаты и совершать полет, постоянно уточняя свое положение в пространстве с помощью спутника, или же поражаемую цель кто-то постоянно должен будет подсвечивать, а ракета будет осуществлять полет по отраженному сигналу.

При этом есть и третий способ – корреляционная система, при которой в память ракеты будет загружаться подробная карта маршрута с изображением цели, которую необходимо уничтожить, а ракета в процессе полета будет снимать местность, над которой пролетает, сверяя полученные данные с картой маршрута. Именно такую систему могут получить российские ВВС в лице Ту-22М3М и крылатой ракеты Х-32.

/Сергей Юферев, topwar.ru/

army-news.ru

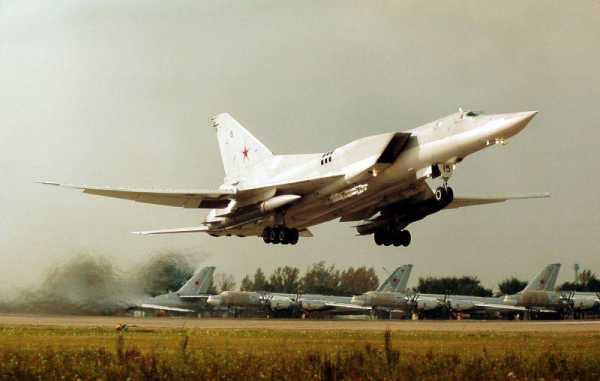

Самолет Ту-22 М3. Описание. Характеристики. Фото. Видео.





Ту 22 М3 – стратегический многорежимный сверхзвуковой ракетоносец - бомбардировщик, предназначенный для поражения цели на территории противника, являющейся глубоко модернизированным вариантом ТУ 22М2 со значительно расширенными боевыми и оборонительными возможностями. Разработка машины ОКБ А.Н. Туполева велась с 1974 года, и 20 июня 1977 года состоялся первый испытательный полет. На вооружение в ВВС машина поступила в 1978 году и выпускалась до 1993 года Казанским авиационно –производственным объединением(КАПО). Выпуск ТУ 22 М3 был ограничен рамками соглашения по сокращению стратегических наступательных вооружений ОСВ-2 и за весь период было выпущено 268 единиц техники.

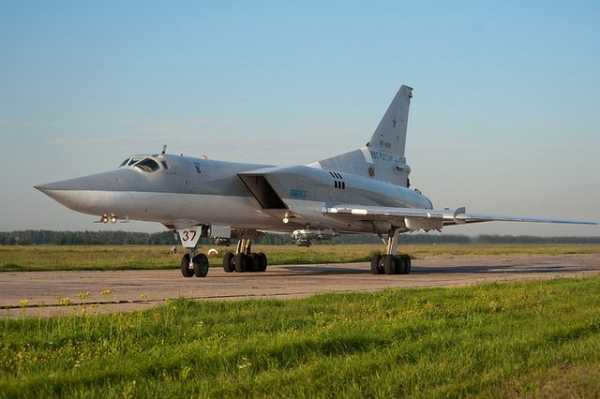

Ту-22 М3 фото



Ту-22 М3 по ряду показателей значительно превосходит своего предшественника Ту-22 М2, в частности по скоростному режиму - машина может развивать максимальную скорость до 2300 км/ч, увеличенному тактическому радиусу действия на 14-45 %(в зависимости от режима полета) и боевой эффективности.

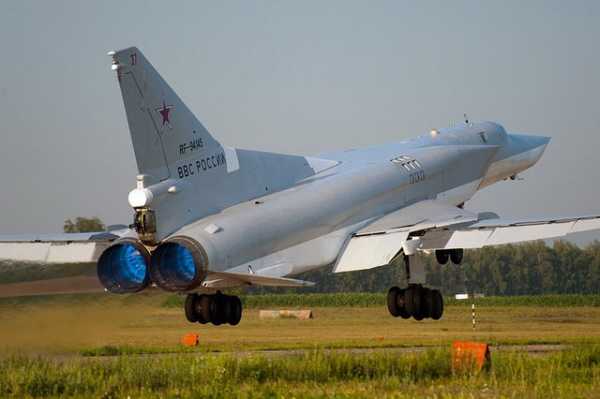

Ту-22 М3 фото

По техническим характеристикам машина значительно превосходит своих зарубежных аналогов. Практическая дальность ТУ 22М3 составляет 7 тыс.км., крейсерская скорость 930 км/ч, максимальная 2300 км/ч, предельная подъемная масса машины может составлять 124 тонны.
Основные конструктивные особенности самолета заключаются в геометрической изменяемости крыла, в цельноповоротном стабилизаторе и вертикальном однокилевом оперении, выполненном из алюминиевых сплавов. Крыло состоит из поворотных консолей, которые могут принимать значения угла стреловидности, в зависимости от скорости, 200, 300 и 650, и неподвижной цельной части.

Поворотные узлы крыла защищены аэродинамическими гребнями, помогающие защитить консоли от перетекания воздуха. За счет отклоняемого горизонтального оперения, можно дублировать органы поперечного управления при возникновении внештатных ситуаций, связанных с их выходом из строя.

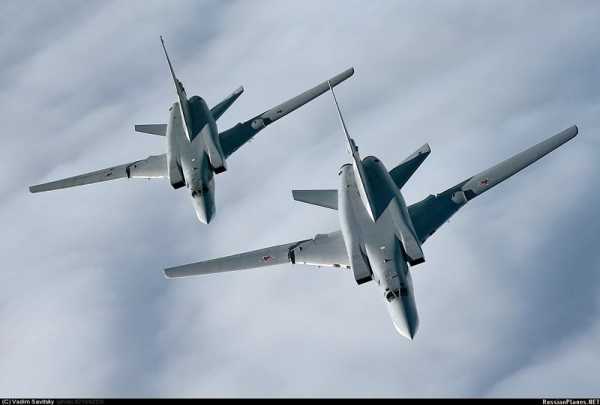

Ту-22 М3 фото



Самолет оснащается двумя турбореактивными двигателями НК-25, развивающие мощность с форсажной камерой до 25 тыс. кгс. Управление силовой установкой осуществляется электрической системой ЭСУД-25, а в случаи выхода ее из строя предусмотрена дублирующая гидромеханическая система. Внутренние баки самолета общей вместимостью 50 тысяч литров, расположены в киле, центроплане, в подвижной и неподвижной части крыла и центральной части фюзеляжа.

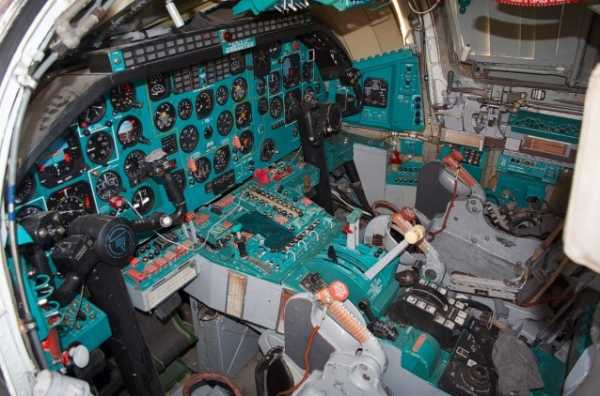

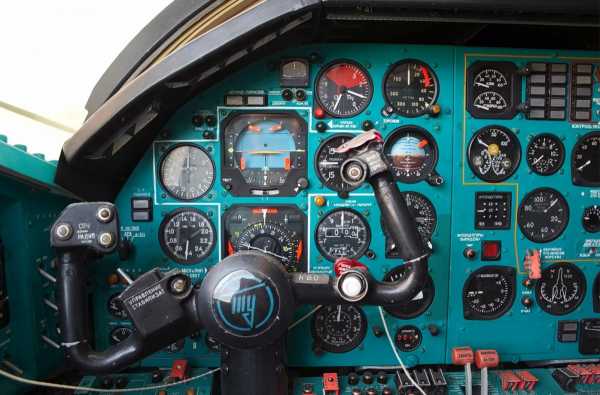

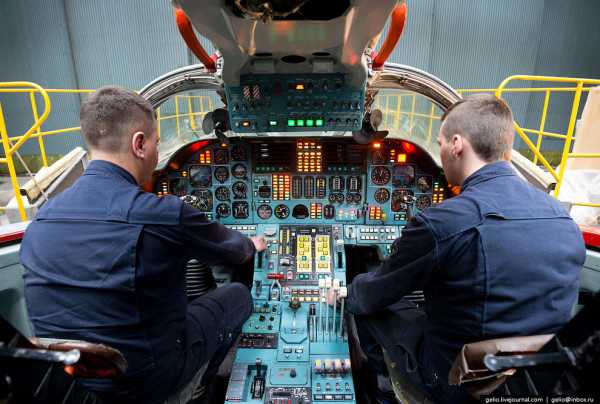

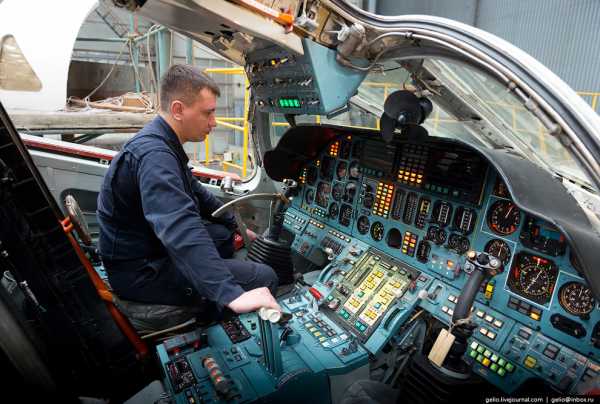

Ту-22 М3 кабина



Бортовое оборудования ТУ22М3 состоит из навигационно-пилотажного комплекса, позволяющего самолету в автоматическом режиме совершать полет по предварительно заданному маршруту, прицельно-навигационной системы РЛС, средства РЭП с помощью которых производится радиолокационная разведка, постановка помех, оповещение об облучении радарами, выброс тепловых ловушек и отражателей, станции ИК предусмотренной для оповещения экипажа о подлете ракет противника.



Ту-22 М3 схема

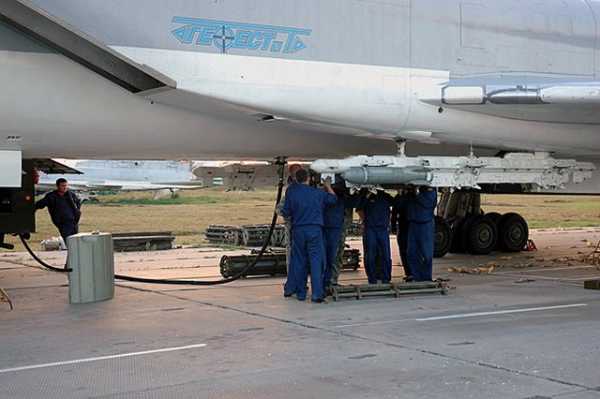

В боевое оснащение самолета может входить: три сверхзвуковых ракеты класса «воздух-земля», десять аэробаллистических ракет для поражения наземных целей противника, а так же до 12 тонн обычных или ядерных бомб, располагающихся в фюзеляже и на внешней подвески. Самолет так же оснащен оборонительным вооружением – пушкой ГШ-23 со скорострельностью до 4 тысяч выстрелов в минуту.
ТУ 22 М3 до сих пор стоит на вооружении России. В 2008 году самолет успешно выполнял боевые задачи входе войны в Южной Осетии, нанося прицельные авиационные удары по базам и складам боеприпасов противника.

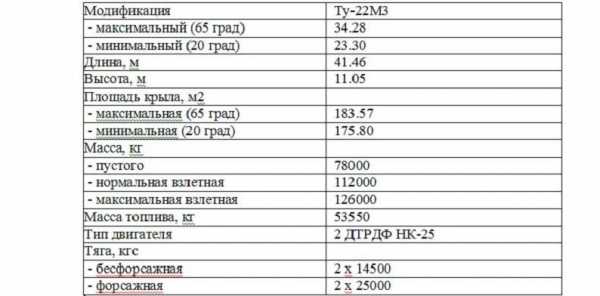

ТУ-22 М3 характеристики



Модификация   Ту-22М3
Размах крыльев, м
  максимальный (65 град)   34.28
  минимальный (20 град)   23.30
Длина, м   41.46
Высота, м   11.05
Площадь крыла, м2
  максимальная (65 град)   183.57
  минимальная (20 град)   175.80
Масса, кг
  пустого   78000
  нормальная взлетная   112000
  максимальная взлетная   126000
Масса топлива, кг   53550
Тип двигателя   2 ДТРДФ НК-25
Тяга, кгс
  бесфорсажная   2 х 14500
  форсажная   2 х 25000

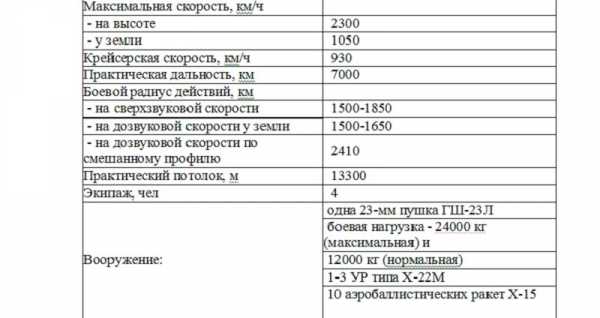

Максимальная скорость, км/ч
  на высоте   2300
  у земли   1050
Крейсерская скорость, км/ч   930
Практическая дальность, км   7000
Боевой радиус действий, км
  на сверхзвуковой скорости   1500-1850
  на дозвуковой скорости у земли   1500-1650
  на дозвуковой скорости по смешанному профилю   2410
Практический потолок, м   13300
Экипаж, чел   4
Вооружение:  одна 23-мм пушка ГШ-23Л
 боевая нагрузка - 24000 кг (максимальная) и
 12000 кг (нормальная)
 1-3 УР типа Х-22М
 10 аэробаллистических ракет Х-15



Ту-22 М3 видео

Военная авиация

avia.pro

Самолет Ту-22М3: технические характеристики, фото

Самолет Ту-22М3 — это боевой ракетоносный бомбардировщик, перемещающийся на сверхзвуковой скорости, созданный в 1960-х годах на замену Ту-22М2. В данной модели ракетоносца были учтены все недочеты предшественников серии, что позволило усовершенствовать его атакующие и оборонительные характеристики. Ключевым отличием от самолетов-предшественников стал набор различных функций от атаки и слежки до защиты авианосца.

Размах крыльев самолета достигает 35 метров, вместимость топливных баков — 50 тонн. Это гигантская машина, способная переносить на себе бомбы, ракеты различных видов и прочее оружие. Ракетоносец способен подниматься до высоты больше 10000 километров, а его мощности хватит, чтобы «сравнять горы с землей». Неудивительно, что настолько удачная и обороноспособная модель боевого самолета не только не ушла из эксплуатации, но и будет использоваться еще в течение как минимум 20-30 лет.

История конструирования Ту-22М3

Ту-22М3 был одной из дальнейших модификаций в линейке Ту-22 М. Создание новых самолетов было продиктовано необходимостью появления в военной авиации более легких, скоростных и многофункциональных бомбардировщиков. Изменения должны были коснуться конструкции крыльев, двигателей и систем атаки и обороны.

В начале 1974 года было принято решение о создании Ту-22М3. В новом ракетоносителе планировалось внедрить современные двигатели, снизить взлетную массу, усовершенствовать бортовую систему и сконструировать новую прицельную систему. Машина получила ряд преобразований:

  1. Новые двигатели под электронным управлением.
  2. Воздухозаборники отделились от крыльев, что позволило увеличить скорость полета.
  3. Полностью обновленная система электроснабжения.
  4. Новые элементы бортового комплекса обороны.
  5. Общая реконструкция корпуса и частей самолета.

С 1977 началось производство Ту-22М3. В последующие два года после набора испытаний модель полностью замещает предыдущую версию Ту-22М2. Окончательная версия готового авианосца была принята в конце 1980-х годов. В 1993 производство техники этой серии завершилось. Последний экземпляр вследствие неспособности заказчика произвести оплату был превращен в памятник. Всего за годы существования модели из-под конвейера вышло 268 единиц техники под этим названием.

Часть самолетов (70 машин) находилась под контролем ВВС России. Еще более 80 принадлежало ВМФ, который в 2011 году передал имеющиеся в исправном состоянии бомбардировщики в распоряжение Военно-воздушных Сил Российской Федерации.

В настоящее время существуют проекты по использованию и развитию данной модели. Разрабатываются дальнейшие модификации, в том числе экспортные вариации. В планах внедрения находится амбициозный проект по использованию Ту-22М3 для запуска небольших спутников прямо на орбиту. Это значительно повысит экономическую эффективность внедрения малых спутников на орбиту, снизив ее стоимость на 20-30%.

Комплексы работ по улучшению Ту-22М предполагают продлить время его использования на 40 лет при внедрении усовершенствованных особенностей конструкции.

Характеристики самолета

Технические характеристики Ту-22М3 следующие:

Конструкция Ту-22М3

По своим характеристикам самолет Ту-22М3 получился гораздо мощнее зарубежных представителей данного класса по дальности полета, развиваемой скорости, и грузоподъемности. Секрет конструкции машины заключался в особенностях строения стреловидных крыльев, которые способны менять свою геометрическую форму. Крыло самолета состоит из недвижимой части и оперения из легких алюминиевых сплавов. Элементы оперения меняют свою направленность в зависимости от скорости движения машины.

Облегченная конструкция снизила вес пустой машины, при этом увеличив ее грузоподъемность.

Двигатели

Мощные двигатели нового поколения способны выработать колоссальную мощность. Пилотирование бомбардировщиком осуществляется с помощью системы электроснабжения или гидромеханикой при выходе первой со строя. Топливные баки расположены в разных местах всего корпуса самолета. На один летный час Ту-22М3 требуется работа 51 человеко-час работы инженеров и оборудования.

Кабина пилотов

Кабина пилотов оснащена развитым набором оборудования. Комплекс для пилотирования и навигации позволяет машине самостоятельно добираться до заданной точки маршрута. В самолете присутствуют радиолокационная станция и система радиоэлектронного подавления, которые отвечают за разведывательные мероприятия, установку помех и оповещение в случае обнаружения машины радарами. Инфракрасная станция призвана обнаружить приближение ракет к авианосцу.

Внешне Ту-22М3, фото и видео которого имеются в открытом доступе, впечатляет мощностью, плавностью движения и строением крыльев и корпуса.

Боевой комплекс

Боевой комплекс самолета может включать в себя ракеты «воздух-земля» в количестве трех штук, баллистические ракеты, рассчитанные на наземные цели, в числе десяти экземпляров и бомбы обычного или ядерного плана массой до 12 тонн. Кроме этого, машина снабжена скорострельной пушкой, призванной служить для обороны авианосца.

Самолет оборудован мощным световым оснащением. Снизу корпус окрашен в белый цвет, а по бокам и сверху — в серый и зеленый. Это своего рода камуфляж для улучшения скрытности ракетоносца. В 1990-х популярность среди членов экипажей получила окраска борта в виде ярких устрашающих фигур.

Для контроля за состоянием полета на борту установлены бортовые самописцы и средства видеофиксации. Все единицы авиатехники обязательно снабжены системой добровольного и принудительного катапультирования, которое осуществляется по направлению вверх с защитным шлемом на лице. Самолет покидается в следующем порядке: оператор, штурман, летчик, командир. Решение о принудительном катапультировании принимает командир корабля.

Для вылета из кабины над водной поверхностью в наличии имеется надувная лодка с запасом необходимых медикаментов и продуктов питания.

Самолет оснащен современной системой кондиционирования и очистки воздуха и средствами пожаротушения. Наличие этого оборудования жизненно важно в условиях боевых вылетов и учений на сверхзвуковой скорости.

Эксплуатация и экспорт

В разные периоды службы бомбардировщиков возникали сообщения о возможном экспорте Ту-22М3 в другие страны, однако большинство из них не имеют официального подтверждения. Иран планировал закупить семь единиц техники для проведения воздушных миссий в условиях назревающего военно-политического конфликта. Правительство РФ опровергло данную информацию.

В 2013 году в сеть просочилась информация о покупке Китаем двадцати пяти самолетов, что также не получило точного подтверждения. До этого велись переговоры о поставке машин в Индию, а также предоставлении нескольких экземпляров в лизинг. Однако по различным причинам решения не были воплощены в реальность.

В годы своего существования с момента запуска бомбардировщики Ту-22М3 располагались в различных городах СССР, России и стран СНГ. После распада Советского Союза техника была отозвана из Беларуси в Россию. В Украине машины эксплуатировались до 2003—2006 годов, после чего были уничтожены. Один экземпляр Ту-22М3 находится в музее в качестве экспоната. На сегодняшний день рабочие самолеты дислоцируются в Калужской, Мурманской, Рязанской и Иркутской областях.

В настоящее время в России на ходу имеются 62 единицы Ту-22М3. Некоторая часть техники в настоящее время списана или содержится на хранении.

Самолет несет важное стратегическое значение в развитии оборонного комплекса Российской Федерации. Его непревзойденные характеристики позволяют поддерживать преимущество военной авиации своего государства.

Боевые операции с участием Ту-22М3

Самолеты Ту-22М3 принимали активное участие в различных боевых операциях и воздушных миссиях государства. Ракетоносцы впервые были задействованы при выводе войск из Афганистана. В 1994 году авианосцы наносили удары по дислокациям боевиков в Чечне.

В 2008 году в операциях в Южной Осетии были задействованы бомбардировщики Ту-22М3. Там же произошел инцидент, где одна из единиц техники была сбита противником. В 2017 году авианосцы Ту-22М3 участвовали в атаке террористических организаций в Сирии.

Потери Ту-22М3

По причинам, не связанным с боевыми действиями, всего было потеряно около 22 единиц авианосцев. Большая часть происшествий связана с неполадками в работе двигателей и оборудования. Один самолет был сбит противником в рамках миссии в Осетии.



Facebook

Twitter

Вконтакте

Одноклассники

Google+

samoleting.ru

Производство самолётов Ту-160, Ту-22М3 и Ту-214

Казанский авиационный завод им. Горбунова — одно из крупнейших отечественных предприятий авиационной промышленности, единственный в России производитель стратегических бомбардировщиков последнего поколения. Завод производит и обслуживает ракетоносец Ту-160, бомбардировщик Ту-22М3, а также различные модификации пассажирского самолёта Ту-214.

43 фото

Фотографии и текст Славы Степанова

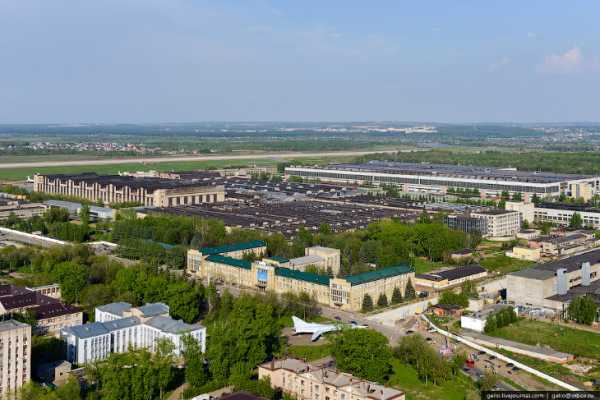

1. В годы Великой Отечественной войны Казанский авиационный завод им. Горбунова выпускал для фронта пикирующий бомбардировщик Пе-2 и дальний бомбардировщик Пе-8. Тогда каждые сутки завод отправлял на фронт по 10-12 боевых самолётов. Так за годы войны их было выпущено более 10 тысяч.



2. Новую эпоху отечественной дальней авиации открыл самолёт Ту-16 с турбореактивными двигателями, который был призван заменить винтомоторный бомбардировщик Ту-4, вдвое превосходя его по скорости. Затем на базе бомбардировщика Ту-16 было налажено производство пассажирского авиалайнера Ту-104. Позже появилась модификация Ту-110 для государственных нужд. В 1960-х годах высшее руководство страны пересело на дальнемагистральные Ил-62М, также изготовленные на Казанском авиационном объединении.

За годы своего существования КАЗ им. Горбунова выпустил более 23 тысяч единиц авиационной техники различного типа.

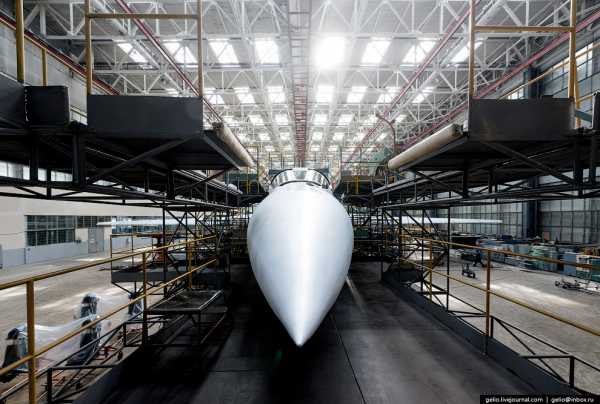

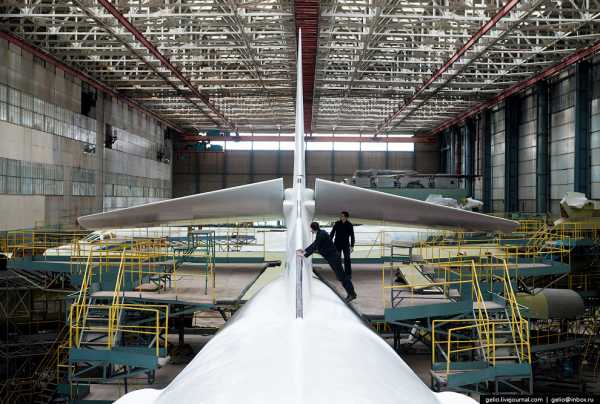

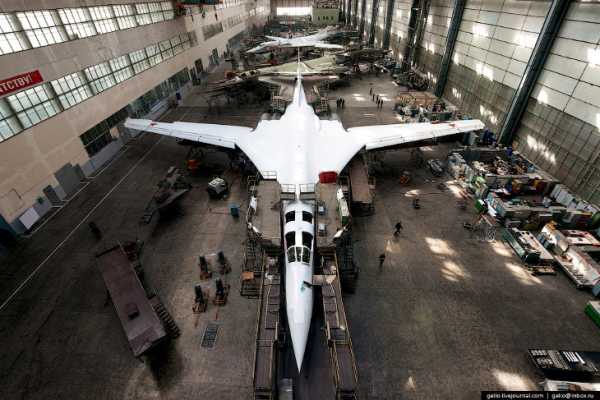

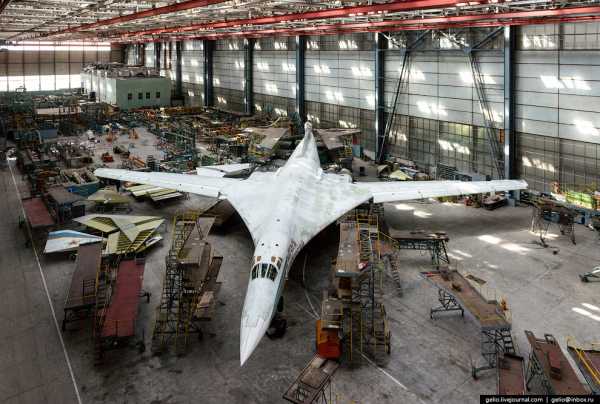

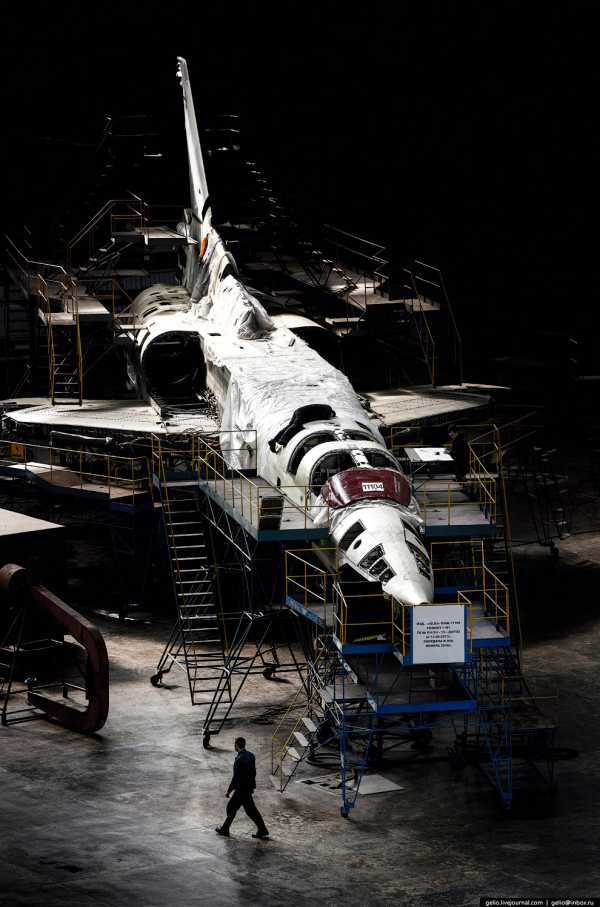

3. Ту-160 — сверхзвуковой стратегический ракетоносец-бомбардировщик, вооружённый крылатыми ракетами большой дальности. Состоит на вооружении ВКС России. Самолёт предназначен для решения разнообразных задач в широком диапазоне дозвуковых и сверхзвуковых скоростей полёта независимо от метеоусловий и времени суток.

4. Это самый мощный сверхзвуковой самолёт в истории военной авиации, самый скоростной бомбардировщик, самый тяжёлый в мире боевой самолёт по взлётной массе. За светлое антибликовое покрытие лётчики называют Ту-160 «Белый лебедь».

5. Одной из главных особенностей Ту-160 стала изменяющаяся в полёте форма крыла. В процессе полёта стреловидное крыло способно по мере необходимости изменять свою форму для достижения сверхзвуковой скорости.

6. Ту-160 без дозаправки преодолевает 12 тысяч километров, развивая максимальную скорость 2200 км/ч. На машинах этого типа было установлено 44 официальных мировых рекорда.

7. На самолёте установлена электродистанционная автоматическая бортовая система управления с четырёхкратным резервированием и дублированием механической проводкой. Управление самолётом сдвоенное, установлены не штурвалы, как принято на тяжёлых машинах, а ручки.

8. Экипаж самолёта состоит из четырёх человек.

9. Самолёт после соответствующего переоборудования может оснащаться также свободнопадающими бомбами (до 40 000 кг) различного калибра, в том числе и ядерными, разовыми бомбовыми кассетами, морскими минами и другим вооружением.

10. Ту-160 с бортовым номером «14» (RF-94103), получивший название «Игорь Сикорский». Данный борт совершил первый полёт в 1988 году и является одним из восьми Ту-160, полученных российской стороной в 1999 году с Украины из состава бывшего 184-го гвардейского тяжёлого бомбардировочного полка в Прилуках.

11. С апреля 2015 года по поручению министра обороны РФ Сергея Шойгу на Казанском авиационном заводе возобновлён выпуск Ту-160.

12. В настоящее время развёрнуты работы по подготовке опытного образца Ту-160М2.

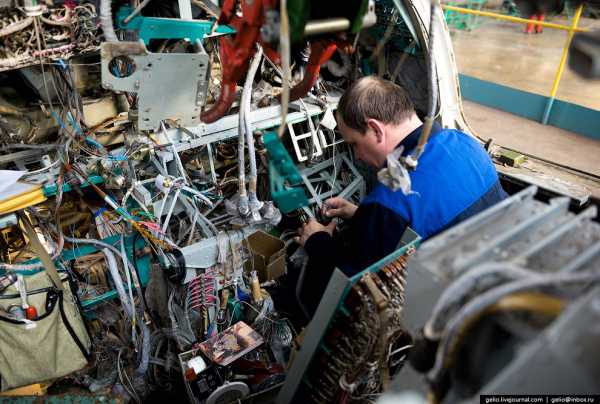

13. Работы предполагают обновление всего бортового оборудования, замену двигателей и применение современных видов вооружения.

14. Новый самолёт только внешне будет похож на существующий Ту-160, «начинка» планируется совсем другая.

15. По заявлению Минобороны РФ, будут построены дополнительные 50 модернизированных стратегических бомбардировщиков Ту-160М2.

16. Ту-22М3 — дальний многорежимный бомбардировщик-ракетоносец. Предназначен для поражения наземных и морских целей противника во всём диапазоне скоростей с больших, средних и малых высот.

17. Для выполнения ряда военных задач стране требовался самолёт с улучшенными взлётно-посадочными характеристиками, способный не только выполнять сверхзвуковой бросок на большой высоте, но и совершать длительный полёт на малой высоте с высокой околозвуковой скоростью.

18. Ракетоносец решает две основные задачи: нанесение ударов по стратегическим целям и поражение крупных морских целей. Основное вооружение Ту-22М3 — неуправляемые авиабомбы и ракетное вооружение.

19. Преемственность поколений.

20.

21. Характерной конструктивной особенностью самолётов Ту-22М3 является смещённый влево на 2-3 градуса «ноль» руля направления, для компенсации вращающего момента двигателей.

22. Крыло состоит из неподвижной части и поворотных консолей. Крыло переставляется на углы от 20° до 65°.




23.

24. Испытания всех воздушных судов, производимых и ремонтируемых на предприятии, осуществляются на заводском аэродроме «Борисоглебское».

25.

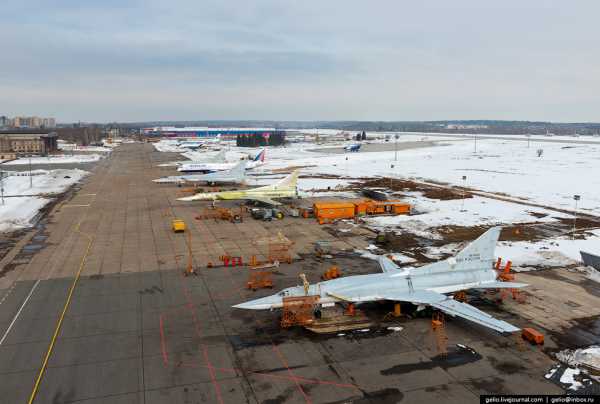

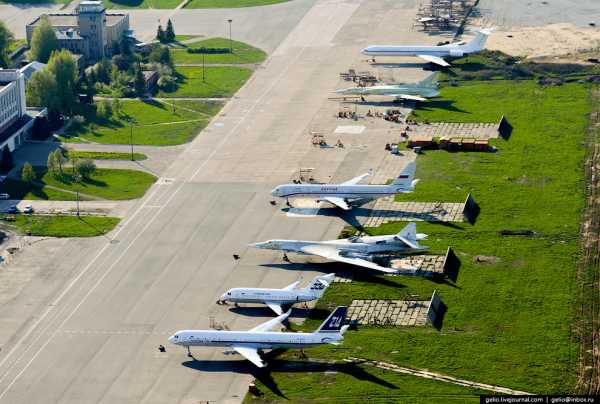

26. Длина взлётной полосы лётно-испытательной станции составляет 3300 метров, что позволяет обслуживать военные и гражданские самолёты.

27. Максимальная взлётная масса Ту-22М3 составляет 126 000 кг, максимальная посадочная — 88 000 кг.

28. Экипаж располагается в катапультных креслах. Подход к рабочим местам — через четыре крышки входных люков, открываемые вверх.

29.

30.

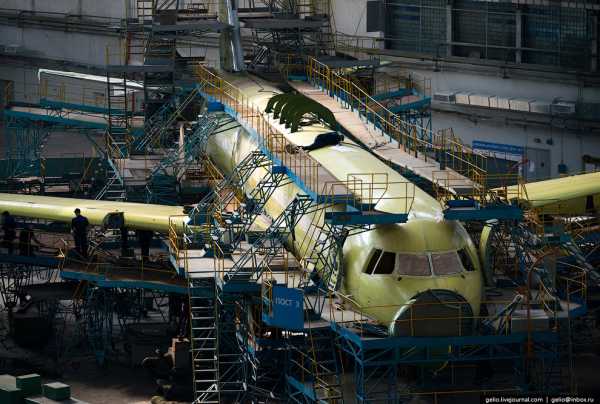

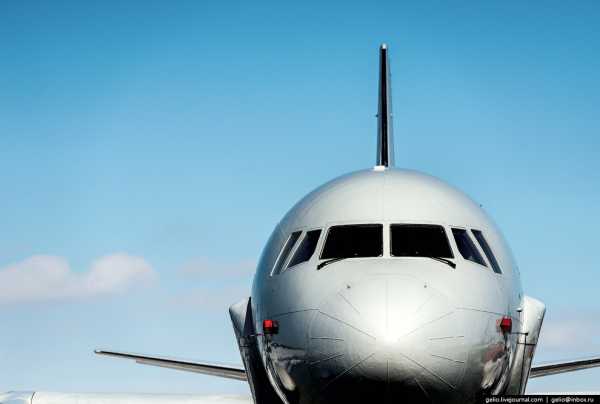

31. Среднемагистральный пассажирский самолёт Ту-214 является усовершенствованной грузопассажирской модификацией Ту-204.

32. Хорошо зарекомендовав себя в эксплуатации на пассажирских перевозках, Ту-214 был выбран в качестве базового для создания целого ряда самолётов специального значения.

33. Современный самолёт в своей конструкции имеет около 200 тысяч болтов и 2-3 млн заклёпок.

34.

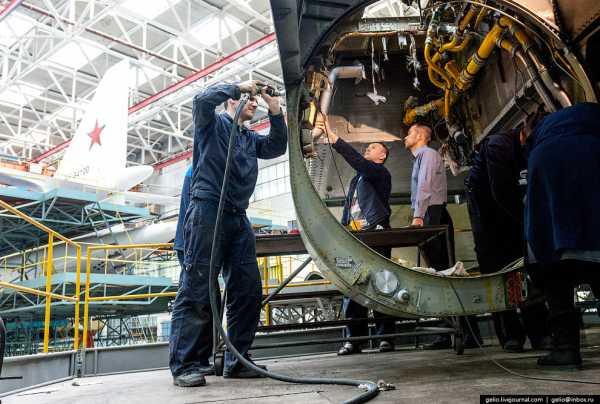

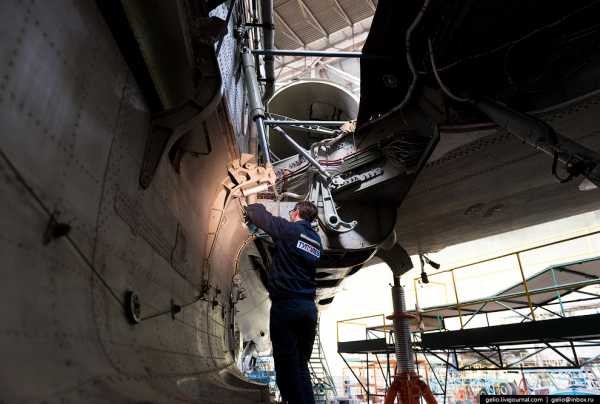

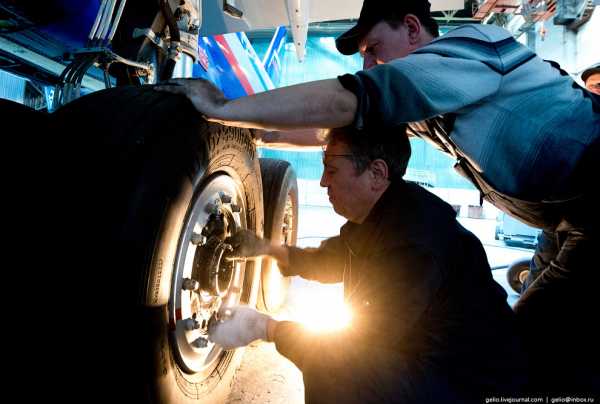

35. Работа с шасси.

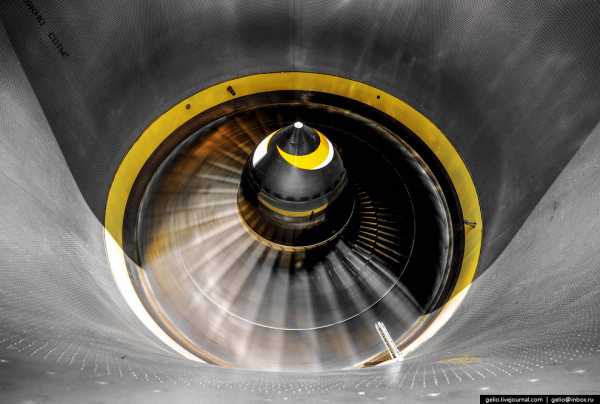

36. Ту-214 оснащен двумя двигателями ПС-90А.

37.

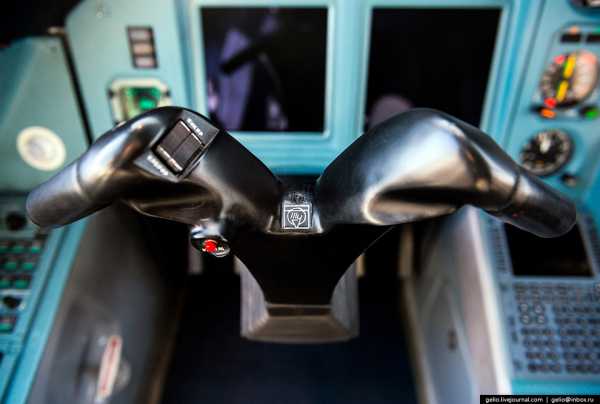

38. Кабина экипажа.

39.

40. По спецзаказу управления делами президента РФ силами ПАО «Туполев» были разработаны специальные модификации: Ту-214СР (самолёт-ретранслятор), Ту-214 ПУ (пункт управления) и Ту-214СУС (специальный узел связи). Дальность полёта этих спецбортов увеличена до 10 000 км за счёт установки дополнительных топливных баков.

41. Ту-214ОН разработан специально для реализации Международного проекта «Открытое небо».

Самолёт предназначен для инспекционных полётов. Борт оборудован приборами аэрофотосъёмки и позволяет с воздуха ознакомиться с военной инфраструктурой других стран. Ту-214ОН — первый в истории Договора по открытому небу самолёт, оснащённый всеми видами разрешённой аппаратуры наблюдения.

42. Ту-214СР — самолёт-ретранслятор, который был разработан специально для администрации президента.

Самолёт оснащён радиотехническим комплексом, обеспечивающим через спутниковые системы связь с наземными объектами и другими воздушными судами. Руководители РФ пользуются радиорелейной связью. Однако такая связь работает только в пределах прямой видимости, поэтому для неё нужна система наземных радиостанций, самолётов-ретрансляторов и спутников.

43.

Также смотрите «Как обслуживают самый большой самолёт» и «Упавшие самолеты: падение со счастливым концом».

loveopium.ru

«Ту-22М3М — ещё одна «длинная рука» России» в блоге «Авиация»

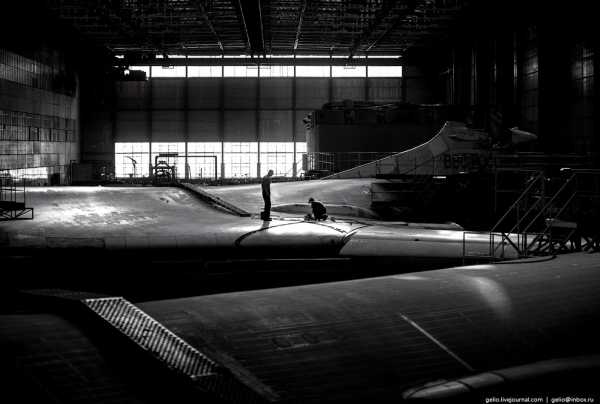

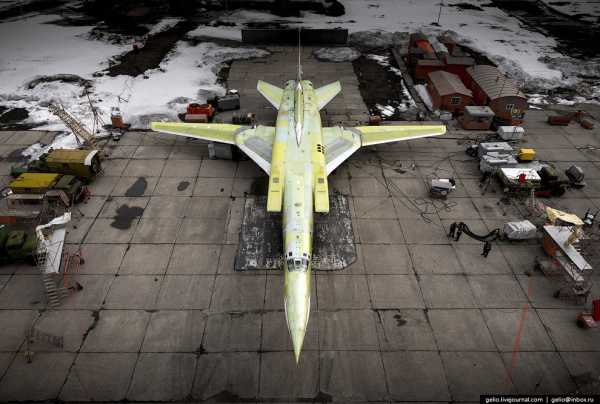

На Казанском авиационном заводе им. Горбунова — филиале ПАО «Туполев» (КАЗ) готовят к первому полёту первый модернизированный ракетоносец-бомбардировщик Ту-22М3М.

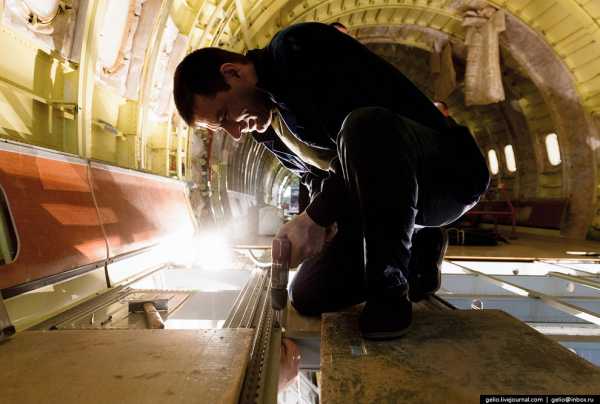

До 2020 года через в цехах КАЗ пройдут обновление до 30 самолётов Ту-22М3. На них заменят авионику, продлят ресурс планера до сорока календарных лет и будет выполнен комплекс работ по установке оборудования под ракету Х-32 (изд. 9-А-2362) — глубоко модернизированную ракету Х-22 с большей дальностью и новой помехозащищённой ГСН, способной работать в условиях применения противником средств РЭБ.

Но ещё более важным аспектом модернизации, чем обновление вооружения бомбардировщика, будет возвращение на самолёт аппаратуры дозаправки в воздухе, которую с машин линейки Ту-22М в своё время убрали под давлением американцев при подписании договора СНВ-2.

Работы над Ту-22М начались в 1965 году и декларировались как глубокая модернизация Ту-22. В ходе развития проекта общего у них осталось только тактическое назначение. Характеристики нового бомбардировщика-ракетоносца подгонялись под решение двух основных задач: нанесение ударов по стратегическим целям в пределах континента и поражение авианосных ударных групп и соединений. Постановление Совета Министров СССР от ноября 1967 года обязывало спроектировать дальний носитель ракеты типа X-22. Максимальная скорость оговаривалась 2300-2500 км/ч, дальность полёта на дозвуковых скоростях — 7000 км, длина разбега и пробега не должна была превышать 1600 метров.

Результаты испытаний в 1969 году обозначили необходимость дальнейшей модернизации: Ту-22М показал дозвуковую дальность полёта — 4140 км, максимальную скорость — 1530 км/ч и длину разбега — 2600 м, что, конечно, не могло удовлетворить ни ВВС, ни ОКБ.

В декабре 1969 года было принято решение по модернизации Ту-22М в Ту-22М1. К 1973 году в Казани построили 9 самолётов, но в строевые части они так и не поступили — основные характеристики оказались ниже требуемых. Крупной серией решили строить дальнейшее развитие темы — Ту-22М2. Головная машина серии взлетела 7 мая 1973 года, а испытания и доводки проводились до 1975-го. По сравнению с версией М1, лётные характеристики изменились мало. Тем не менее в августе 1976 года самолёт приняли на вооружение Дальней авиации и авиации ВМФ. Всего до окончания серийного производства в 1983 году в Казани построили 211 самолётов Ту-22М2.

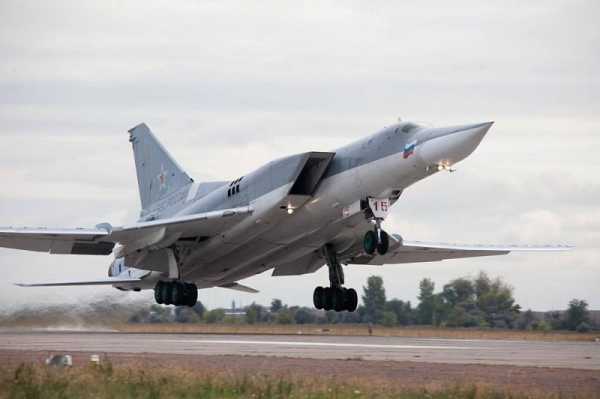

Чтобы обеспечить заданные ещё в 1967 году параметры модернизация машины была продолжена. Она привела к созданию версии бомбардировщика Ту-22М3. Его первый полёт состоялся 20 июня 1977 года, а с 1978-го «тройку» запустили в серийное производство. По лётно-техническим характеристикам Ту-22М3 значительно превосходил Ту-22М2: максимальная скорость — 2000 км/ч, потолок — 13,3 тыс. м, дальность — 6800 км, боевая нагрузка — до 24 т, суммарная боевая эффективность по сравнению с предшественником увеличилась в 2,2 раза. Но из-за множества доработок официально машину приняли на вооружение только в марте 1989 года. Всего в Казани построили 268 таких самолётов. Производство прекратили в 1993 году (тогда же, когда и Ту-160), предположительно, под давлением США. По неофициальным данным, сегодня в строю имеется 62 ракетоносца Ту-22М3.

На модернизацию Ту-22М3 повлияла война в Сирии. 17 ноября 2015 года 12 Ту-22М3 (вместе с Ту-95МС и Ту-160М) нанесли свой первый удар по ИГИЛ (организация запрещена в России). Ту-95МС и Ту-160М работали крылатыми ракетами, не заходя в воздушное пространство Сирии. А усиленная эскадрилья Ту-22М3, действовавшая с авиабазы в Моздоке, применяла обычные авиабомбы. Тогдашний командующий Дальней авиацией Анатолий Жихарев сообщал: «В ходе выполнения ударов самолёты Ту-22М3 за один вылет, продолжавшийся 5 часов 20 минут, преодолели расстояние 4510 километров».

Чтобы понимать, на что способен этот бомбардировщик, приведём сравнение: одним ударом свободнопадающими бомбами Ту-22М2 перепахивал площадь, эквивалентную 35 футбольным полям — это без малого 250 000 кв. м! Возможности прицельного оборудования позволяли попасть с 10-километровой высоты одиночной бомбой в отдельный дом.

Осенью 2017 года появилась информация, что завершена разработка документации на Ту-22М3М, на Казанском авиазаводе идёт подготовка производства для ремонта и модернизации бомбардировщиков, находящихся в строевых частях ВКС.

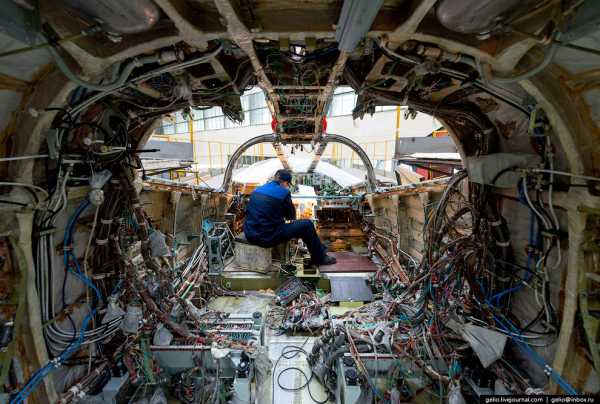

Комплекс бортового радиоэлектронного оборудования Ту-22М3М будет абсолютно новым и унифицированным с Ту-160М2. Это касается всей авионики, включая навигационно-прицельный комплекс, самолёт получит стеклянную кабину с многофункциональными дисплеями. Силовая установка обновлённого бомбардировщика будет идентичной Ту-160М2 — это новые двигатели НК-32-02 самарского ПАО «Кузнецов». Однако это утверждение вызывает сомнения, т.к. двигатель ещё только запускается в производство, и хватит ли мощностей у самарцев на одновременный выпуск двигателей и для Ту-160М2, и для Ту-22М3М.

Не нарушит ли Россия международных договоренностей, установив на Ту-22М3М аппаратуру дозаправки в воздухе? В ответе на запрос «БИЗНЕС Online» на авиазаводе аккуратно обошли эту тему.

«Договор СНВ-2 сейчас не действует, и мы вольны поступать в отношении Ту-22М3, как посчитаем нужным, — полагает главный редактор журнала „Арсенал Отечества“ Виктор Мураховский. — Действующий договор — СНВ-3. По этому поводу там ничего не говорится. В договоре определяется количество носителей и количество ядерных боевых частей. Система зачётов такая: один дальний бомбардировщик засчитывается как один носитель и одна ядерная боевая часть».

Самолёт ждёт ещё одно интересное новшество. Оно не столь прогрессивно, как появление стеклянной кабины или аппаратура для заправки в воздухе, зато эффектно с точки зрения своего рода идеологии воздушного боя и авиаэстетики. С Ту-22М3М уберут кормовую пушечную установку.

«На сегодня это архаизм, — констатирует Мураховский. — Сегодня ближний воздушный бой и перехват истребителями с помощью стрелково-пушечного вооружения — это ретростиль. Поэтому, конечно, надо пушку убирать, но усиливать при этом самолёт современным комплексом радиоэлектронного подавления. Возможно, это не конкретно комплекс „Витебск“ будет, а что-то адаптированное под Ту-22М3: ведь масса пушки с боекомплектом достаточно большая, поэтому вместо нее вполне можно сделать достаточно мощную станцию радиоэлектронного и оптико-электронного подавления».

Таким образом, «второе дыхание» бомбардировщика Ту-22М3 по своему эффекту может оказаться посильнее возобновления производства «Белого лебедя». Преимущество новой «тройки» хотя бы уже в том, что она есть, а Ту-160М2 ещё только начинает строиться.

Наши заокеанские «друзья» будут впечатлены, когда Ту-22М3 получит аппаратуру, потенциально делающую машину ещё одной «длинной рукой» России.

sdelanounas.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
