Сколько стоит томагавк ракета – описание, дальность полета, скорость и ТТХ, особенности конструкции, отличие от аналогов, современное боевое применение

* возможность эффективного поражения движущихся целей, в т.ч. кораблей, была реализована в модификации «Томагавк» Block IV Multi-Mode Mission (TMMM), признанной избыточно дорогой и так и не принятой на вооружение ВМС США

Кроме того, существовала модификация BGM-109B Tomahawk Anti-Ship Missle (TASM) — противокорабельный вариант «Томагавка» с активной радиолокационной ГСН от ПКР «Гарпун». В связи с отсутствием достойного противника TASM был снят с вооружения около 10 лет назад.

Перехватить конвой с оружием (например, машины ЗРС С-300 на марше) или задержать наступающий танковый батальон? Современные крылатые ракеты бессильны на таких заданиях. Придется вызывать авиацию.

Тем не менее, тенденция налицо: опыт локальных войн за последние 20 лет продемонстрировал 10-кратное увеличение роли крылатых ракет морского базирования (КРМБ). С каждым годом «Томагавки» обретают новые навыки и «получают допуск» к выполнению все более сложных заданий.

Эсминец USS Barry (DDG-52) обстреливает Ливию в рамках операции «Рассвет Одиссеи» (2011 год)

Миф №2. «Томагавк» способен попасть в окно.

Точность «Томагавка» служит причиной горячих споров. В ходе операции «Буря в пустыне» обломки американских ракет находили даже на территории Ирана — некоторые из «Топоров» отклонились с курса на несколько сотен километров! Результат ошибки программистов или случайный сбой в бортовом компьютере ракеты…

Но каковы реальные возможности «Томагавков»? Каково расчетное значение их кругового вероятного отклонения (КВО)?

Традиционные методы наведения «Томагавков» включают в себя:

— ИНС для полетов над местностью со слабо выраженной радиолокационной контрастностью (например, над морем — вода везде одинакова). Гироскопы и акселерометры работают до момента прибытия ракеты в первый район коррекции над побережьем противника, далее наведение осуществляется более высокотехнологичными способами.

— Рельефометрическая система Terrain Contour Matching (TERCOM) — сканирует подстилающий рельеф и сравнивает полученные данные с радиолокационными снимками, заложенными в память ракеты.

Сам принцип работы TERCOM служит поводом для множества шуток: «Пока янки будут готовить полетное задание, наш стройбат заново перекопает весь рельеф»! Но если говорить серьезно, то TERCOM — один из самых надежных и эффективных способов наведения КРМБ. «Томагавк» ориентируется на местности в автономном режиме: ему не нужно постоянное наведение со спутника или от удаленного оператора. Это повышает надежность и исключает риск быть обманутым вражескими сигналами.

С другой стороны, это накладывает ряд ограничений — например, TERCOM малоэффективен при полетах над пустынями или заснеженной тундрой. Местность должна включать в себя максимум контрастных объектов (холмы, дороги и просеки, ж/д насыпи, населенные пункты). Маршрут прокладывают таким образом, чтобы избежать на пути ракеты открытых водных пространств (озера, устья больших рек и т.д.) — в противном случае, это может привести к критическим сбоям в навигационной системе ракеты.

Все это создает для янки такую проблему, как «предсказуемость» их ракетных ударов и, вследствие этого — увеличение потерь среди выпущенных ракет. Противник (если, конечно, у него есть хоть капля сообразительности) быстро вычислит основные направления угрозы — и выставит там средства ПВО.

— Третий способ наведения. Оптико-электронная система DSMAC на финальном участке траектории ракета ведет себя, словно легендарный Терминатор из боевика Джеймса Кэмерона: она непрерывно сканирует местность своим электронным «глазом», сверяя облик «жертвы» с цифровой фотографией, заложенной в её память. Будущее уже наступило!

— Наконец, последняя модификация «Топора» получила возможность наведения по данным GPS. Это существенно упрощает процесс подготовки к запуску, т.к. отсутствует необходимость в сложных картах для работы TERCOM (маршруты и радарные изображения местности готовятся заранее, на берегу — в центрах подготовки полетных заданий на территории ВМБ Норфолк и Кэмп-Смит).

В случае работы в режиме навигации по GPS экипаж корабля может самостоятельно «вбивать» координаты в память ракеты, без какого либо конкретного описания цели — дальше ракета все сделает сама, просто взорвавшись поблизости от указанного места. Уменьшается точность, но повышается оперативность. Теперь КРМБ могут использоваться в качестве средства огневой поддержки и работать по экстренным вызовам морских пехотинцев.

В полигонных условиях, при наличии качественных снимков «цели», значение кругового вероятного отклонения «Томагавка» указывается в пределах 5…15 метров. И это при дальности пуска в 1000 и более километров! Впечатляет.

Миф №3. «Томагавк» легко сбить.

Ну, так сделайте это! Не получается?…

Безопасность «Топора» обеспечивается его скрытностью. Предельно малая высота полета — всего несколько десятков метров — делает его невидимым для наземных РЛС. Радиогоризонт в этом случае не превышает 20-30 км, а если учесть естественные препятствия (холмы, строения, деревья) — обнаружение низколетящей ракеты, что ловко прячется в складках рельефа, представляется весьма сомнительным мероприятием.

Лодка для специальных операций на базе ракетоносца «Огайо». Всего в 22 ракетных шахтах корабля помещается 154 «Томагавка» + 2 шахты используются в качестве шлюзовых камер для боевых пловцов

Обнаружить, взять на сопровождение и поразить такую «трудную мишень» с земли — для этого необходима большая доля удачи и, желательно, знание наиболее вероятных маршрутов подлета «Томагавков». Случайность, не более того. Говорить о каком либо эффективном противодействии стаям КРМБ не приходится.

Не менее сложен перехват «Топора» с помощью воздушных средств — малые размеры и ЭПР ракеты делают «охоту на Томагавки» исключительно трудным мероприятием.

Габариты КРМБ «Томагавк»: длина — 5,6 м, размах крыла — 2,6 м.
Для сравнения — размеры истребителя Су-27: длина — 22 метра, размах крыла — 14,7 метров.

«Топор» имеет гладкую, обтекаемую форму, без каких-либо радиоконтрастных деталей и подвесных элементов. Янки намекают на использование в его конструкции радиопоглощающих покрытий и прозрачных для радиоволн материалов. Даже без учета элементов технологии «стелс» эффективная площадь рассеивания ракеты «Томагавк» не превышает 1 кв. метра — слишком мало, чтобы засечь её с большого расстояния. Наконец, поиск летящей ракеты производится на фоне земли, что вносит дополнительные сложности в работу радаров истребителей.

Официальные данные по перехватчику МиГ-31 подтверждают следующее: с высоты 6000 метров захват цели с ЭПР 1 кв. метр, летящей на высоте 60 метров, производится на дальности 20 км.
Учитывая, что только одна ПЛАРК на платформе «Огайо» способна выпустить до 154 КРМБ, требующееся количество истребителей для отражения атаки превысит возможности ВВС любой из стран, против которых собираются воевать янки.

Обломки сбитого «Томагавка» в Белградском музее авиации

Миф №4. «Томагавки» годятся лишь для войны с папуасами.

Стоимость ракеты «Томагавк», в зависимости от её модификации и типа БЧ, может достигать 2 миллионов долл. Выпустить 500 таких «штучек» — означает разорить бюджет США на 1 млрд. зеленых банкнот.
Дальность полета 1200…1600 км. Боевая часть 340 кг. Комбинированная система наведения — рельефометрический TERCOM, DSMAC, спутниковые системы связи и навигации. Стартовая масса в пределах полутора тонн. Носители — эсминцы и атомные подлодки.

Нет, господа. Столь разрушительное и дорогое оружие создано не для истребления несчастных жителей Папуа Новой Гвинеи. «Томагавком» следует пользоваться с умом; просто так разбрасывать двухмиллионные ракеты по пустыне — неслыханное мотовство даже для обеспеченных янки.

Запуск КРМБ «Томагавк» с борта атомного крейсера USS Mississippi (CGN-40), операция «Буря в пустыне», 1991 год. Ракета запускается из бронированной ПУ Mk.143 Armoured Launch Box

В этих случаях янки достают из рукава свой «страховой полис» — стаю летающих убийц, что «расчистят» коридоры в системе ПВО страны, дезорганизуют армию противника и позволят авиации НАТО захватить господство в воздухе. Крылатая ракета «Томагавк» не попадает под действие каких-либо договоров и конвенций об ограничении вооружений — а значит, можно не стесняться и запускать «Топоры» налево и направо без каких либо угрызений совести.

Что до обычных басмачей с берданками — их янки размазывают из 105 мм гаубиц, установленных в проемах бортов «ганшипов» АС-130. Ракеты «Томагавк» и прочий хай-тек там ни к чему.

Миф №5. «Томагавки» представляют опасность для России

Россия наряду с Индией и КНР — одна из немногих стран, кто может не обращать внимания на ВМС США и их бряцанье оружием. «Томагавк» — чисто тактическое оружие для локальных войн. С Россией такая фишка не прокатит — русский генштаб не поймет американских шуток, и дело может окончиться страшным термоядерным побоищем.

Даже в теории, при наличии ратифицированного договора с США о взаимном отказе от применения ЯО, морские крылатые ракеты неэффективны против сугубо континентальной России — все промышленные центры, арсеналы и стратегически важные объекты находятся в тысяче километров от побережья, на пределе дальности полета «Томагавков».

Что касается возможного оснащения «Топоров» термоядерными боевыми частями — эта угроза имела бы смысл лишь при отсутствии межконтинентальных баллистических ракет. В случае войны с применением «Трайдент-2» запоздалый удар крылатыми ракетами (подлетное время «Томагавков» будет исчисляться многими часами) уже не будет иметь никакого значения.

Экономные янки прекрасно понимали бесперспективность «Топора» как носителя ядерного оружия, поэтому отправили все свои ядерные КРМБ на слом 20 лет назад.

Количество ядерных зарядов на вооружении ВС США. Толстая линия — стратегические боеголовки для МБР. Тонкая линия — «тактическое» ядерное оружие, в т.ч. «Томагавки» с СБЧ

Запуск «Томагавка» из носовой УВП эсминца USS Farragut (DDG-99)

topwar.ru

описание, дальность полета, скорость и ТТХ, особенности конструкции, отличие от аналогов, современное боевое применение

Ушли в историю те времена, когда основным средством доставки тактических боеприпасов большой мощности считалась авиация. Появление ракетного оружия, усовершенствование ракетных технологий привели к тому, что современные вооруженные силы получили в свои руки новое, мощное и стремительное оружие — крылатые ракеты. Эти новые средства борьбы сочетали в себе одновременно большую дальность и высокую точность. Новые ракетные комплексы обладали достаточно большим поражающим эффектом и могли обеспечить массированный удар. Ярким представителем такого вида оружия является хорошо известная на сегодняшний день американская крылатая ракета BGM-109 «Томагавк».

Ракета Томагавк

Что представляет собой КР «Томагавк»

Американская армия стала одной из первых в мире, которая в массовом порядке получила на оснащение новый тактический ракетный комплекс. Появившаяся в 1983 году крылатая ракета стала самой массовой в своем классе. К тому же это один из немногих образцов современных видов вооружений, которые были задействованы практически во всех военных конфликтах. С «Томагавками» связана история военных действий во время первой войны в Персидском заливе (1990-1991 гг.), последующие действия многонациональных сил НАТО в Югославии в 1999 году. Уже в новом тысячелетии американские «Томагавки», имеющие двадцатилетний послужной список, снова стали одним из основных видов вооружения на поле боя.

Сбитые томагавки

Американцы в действительности сумели создать универсальное средство борьбы – оружие, ставшее в современных военно-политических условиях удобным инструментом. Символично и название ракеты, томагавк – это боевой топор, легендарное оружие североамериканских индейцев. Для современной армии наличие такого оружия неоценимо. Оборудованная новой системой наведения, эта крылатая ракета, как и индейский топор в полете едва заметна, стремительна и смертельно опасна. Наносимый удар всегда точен, не ожидаем и непредсказуем.

Причина таких качеств оружия кроется в устройстве ракеты и в особенностях ее конструкции. Впервые на крылатую ракету была установлена система наведения, обеспечивающая снаряду полную автономность в полете. Ракета действует по принципу – навел, выпустил и забыл. Для контроля над летящим снарядом не требуется ни помощь оператора-наводчика, ни наличие спутниковой системы наведения. Боевая начинка в несколько сотен килограммов взрывчатки способна была вывести из строя любую цель, как на море, так и на суше. Высокие боевые характеристики стали плодом длительных конструкторских разработок, на которые американское военное ведомство потратило колоссальные суммы. Только на разработку проекта в 1973 году американские налогоплательщики потратили 560 тыс. долларов. В дальнейшем, уже на доводку опытного образца ушло свыше одного миллиона долларов.

Создание Томагавка

Испытания первых образцов новой ракеты продолжались 6 лет. Только в 1983 году после более 100 контрольных пусков Пентагон заявил о принятии новой крылатой ракеты на вооружение американских вооруженных сил. Создавалась эта ракета как универсальное ударное средство, способное нести ЯЗ и обычные заряды. В качестве пусковой платформы предполагалось использовать корабли различных классов, включая атомные подводные лодки и самолеты стратегической авиации ВВС США, поэтому изначально создавались модификации крылатых ракет, приспособленных для надводного и подводного пуска. Новый ракетный комплекс «Томагавк» состоял из крылатых ракет, пусковых установок и системы управления ракетной стрельбой.

Для справки: Первые образцы оружия разрабатывались в двух вариантах:

• стратегический носитель Tomahawk Block I BGM-109A TLAM-N с ядерной боеголовкой;
• противокорабельная ракета Tomahawk Block I BGM-109B TASM с обычной боевой частью.

Особенности конструкции крылатой ракеты Tomahawk Block I

Следует отметить, что американцы практично подошли к созданию нового оружия. Достигнутый с Советским Союзом в середине 70-х годов XX века ядерный паритет требовал создания новых средств доставки ядерных боеприпасов, поэтому изначально новая крылатая ракета — новый боевой топор разрабатывался в нескольких модификациях. Основной, стратегический вариант ракетного комплекса «Томагавк» имел три модификации(А, С , D) и был рассчитан для нанесения ударов по наземным целям в глубине территории вероятного противника. Ко второму, к тактическому варианту ракеты относились модификации B и E. Эти крылатые ракеты должны были уничтожать любые наводные цели.

Несмотря на различия в целевом применении, все модификации имели однотипную конструкцию и устройство. Тактико-технические характеристики ракет были идентичны. Различия касались только боевого снаряжения ракет — либо ядерная боеголовка, либо головная часть с обычным осколочно-фугасным зарядом.

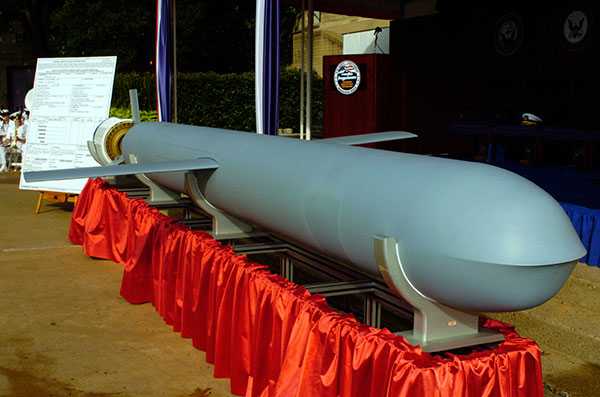

Томагавк I

Конструкция крылатой ракеты имела все свойственные этому виду оружия характерные черты. Корпус представлял собой моноплан цилиндрической формы, снабженный в носовой части обтекателем. Устойчивость снаряда в полете обеспечивали выпускающиеся крылья, расположенные в центральной части корпуса. В хвостовой части ракета имела крестообразный стабилизатор. Основным конструктивным материалом являлся авиационный алюминий и прочный пластик. Использование в конструкции корпуса защитных материалов обеспечили существенное снижение радиолокационной заметности ракеты. В качестве основного двигателя на новую ракету сначала ставились турбореактивные двигатели Williams F107-WR-400 с тягой в 2,7 кН. Позже на другие модификации устанавливались более мощные двигатели. Для модификаций ракет воздушного базирования использовались двигатели ТРД Тeledyne CAE J402-CA-401, способные давать тягу в 3,0 кН.

Мощный маршевый двигатель обеспечивал ракете — снаряду скорость полета свыше 800 км/ч. Дальность полета варьировалась в диапазоне 800- 2500 км, в зависимости от модификации ракеты и варианта базирования. Как правило, крылатые ракеты с ядерной боеголовкой обладали большей дальностью. Тактические модификации способны были летать на меньшее расстояние. Сведенные тактико-технические характеристики для крылатых ракет «Томагавк» выглядят следующим образом:

• дальность полета для ракет наземного (надводного) пуска 1250 — 2500 км;
• дальность полета ракет (подводный пуск) базирующихся на подводных лодках до 1000 км;
• маршевая скорость полета 885 км/ч;
• максимальная скорость полета на завершающем участке полета при определенных углах атаки — 1200км/ч;
• корпус ракеты имел длину 6,25 м;
• размах крыльев 2,62 м;
• вес снаряженной ракеты варьировался в диапазоне 1450-1500 кг, в зависимости от типа боеголовки;
• ракета могла быть оснащена ядерной боеголовкой, осколочно-фугасным зарядом или кассетной боеголовкой.

Мощность ядерного заряда, который могла нести крылатая ракета BGM-109A, составляла 200 кт. Крылатые ракеты в неядерном исполнении BGM-109C и BGM-109D были оснащены полубронебойной боевой частью весом 120 кг или кассетной боеголовкой комбинированного действия.

ТТХ

В процессе разработки и последующего серийного выпуска ракеты оснащались тремя типами системы наведения:

• инерциальной;
• корреляционной;
• корреляционной электронно-оптической.

Последняя модификация крылатых ракет Tomahawk Block IV, которая сегодня должна поступить на вооружение армии США уже оснащается совершенно новой электронно-оптической системой наведения DSMAC корреляционного действия. В процессе маршевого полета курс ракеты может быть скорректирован с учетом метеорологической обстановки в районе цели и боевой обстановки. В нынешних условиях оружие представляет собой полностью автоматизированный боевой комплекс, способный принимать решения самостоятельно в зависимости от особенностей боевого применения.

В чем главная особенность КР «Томагавк»

Главное преимущество, которого удалось добиться американцам в результате создания крылатой ракеты «Томагавк» — это практически полная неуязвимость оружия для средств ПВО. Выпущенная к цели крылатая ракета летиn на низкой высоте, огибая во время полета детали рельефа. Наземные системы ПВО в такой ситуации неспособны быстро реагировать на полет снаряда, практически не видя его в полете. Скрытности ракеты в полете способствует обтекаемый корпус ракеты, оснащенный защитными материалами.

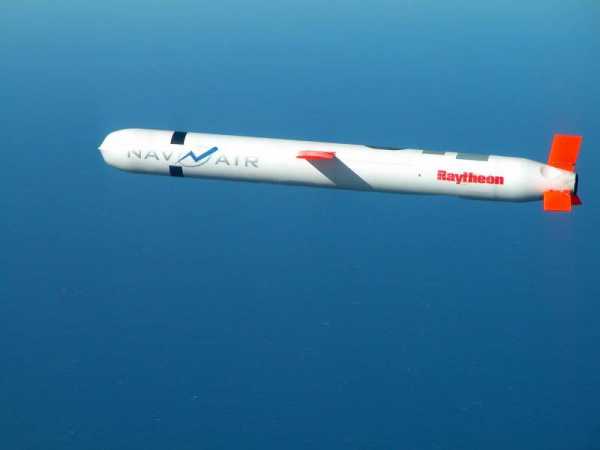

Томагавк в полете

Выявить летящий «Томагавк» можно только при условии, если заранее известен маршрут его полета. Наглядным примером неуязвимости крылатых ракет для наземных систем ПВО стал конфликт в Югославии. Из выпущенных по целям на территории Югославии 700 крылатых ракет Tomahawk Block III, созданных в начале 90-х годов, всего было сбито не более полусотни ракет. Ракеты сбивались либо на подлете к территории Югославии средствами ПВО, либо были атакованы уже на территории Югославии самолетами югославских ВВС. Добиться таких результатов югославам позволил один существенный недостаток, которыми обладают американские чудо-топоры. Крылатая ракета имеет невысокую скорость, что делает ее уязвимой для огня истребительной авиации. Пилот современного самолета при визуальном обнаружении летящего снаряда может его легко догнать и уничтожить.

Полет Томагавка

При одиночном пуске засечь летящую ракету практически невозможно. Массированное применение крылатых ракет обеспечивает возможность одновременного удара, как по стратегическим объектам, так и по выявленным объектам системы ПВО противника. Такой комбинированный удар практически парализует противника, в дальнейшем ограничивая его действия.

Современная тактика использования крылатых ракет

Следует отметить, что, несмотря на все свое техническое совершенство, крылатая ракета «Томагавк» с большой натяжкой считается высокоточным оружием. Только ракеты с ядерными боеголовками можно считать средством нанесения единичных ударов. В тактическом плане американские вооруженные силы делают ставку на массированное применение этого оружия и это несмотря на его высокую стоимость. Один пуск КР «Томагавк» обходится американскому налогоплательщику в 1,5 млн. долларов.

Соответственно тактике использования этого вида вооружений отличаются и варианты базирования. Разрабатывая новую крылатую ракету, американцы планировали вооружить ею основную часть своего военно-морского флота. Ставилась задача создать универсальный ракетный комплекс, способный осуществлять массированный пуск. Так на эсминцах класса Arleigh Burke, основных кораблях американских ВМС, размещались пусковые установки для 56 ракет этого класса. На последнем американском линкоре «Миссури», оставшимся в строю флота и участвующем в атаке на Ирак в 1991 году, размещалось 32 крылатые ракеты Tomahawk Block I BGM-109B.

Линкор Миссури

Максимальное количество, до 154 крылатых ракет, могла нести атомная подводная лодка типа «Огайо». Американцы построили 18 таких кораблей. Все это говорит о том, что новое оружие планировалось использовать массировано. Всего Пентагон получил ассигнования на постройку и поставку в вооруженные силы США более 4 тыс. крылатых ракет «Томагавк» различных модификаций.

Последняя модификация ракеты Tomahawk Block IV, которая стала поступать на оснащение стратегических сил США, на кораблях американских ВМС и ВВС, в отличие от предыдущих модификаций способна наводиться сразу на несколько целей. По предварительным данным новейшая ракета способна держать в памяти информацию о расположении 15 объектов. Причем система наведения ракеты позволяет уже в процессе полета изменить параметры цели. Ноу-хау, которым хвастаются американские военные, является возможность выпущенной ракеты барражировать над районом, ожидая точного указания о целях и последующих команд. Помимо совершенствования системы наведения, активно ведется работа над увеличением мощности двигательной установки. Последняя модификация ракеты за счет уменьшения расхода топлива имеет увеличенную дальность полета. Теперь «Томагавки» будут способны наносить удары по противнику, находящемуся от места старта на расстоянии в 3-4 тыс. км.

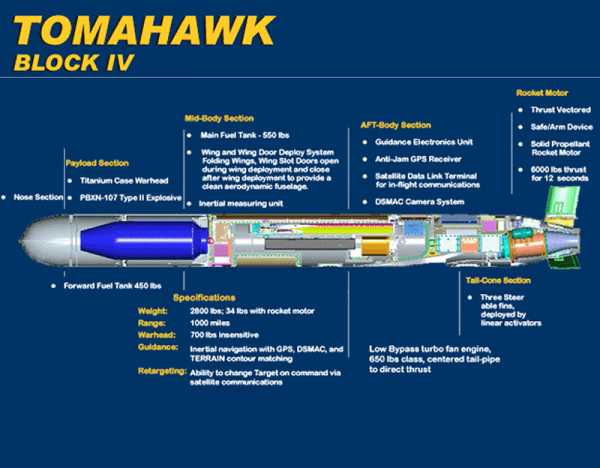

Томагавк IV

Работы, которые постоянно ведутся над совершенствованием крылатой ракеты, говорят о том, что это оружие имеет большой технический потенциал. Заложенные в конструкцию ракеты технические возможности позволяют достаточно быстро менять технические параметры конструкции, улучшая тактико-технические характеристики каждой новой модификации.

warways.ru

Крылатая ракета «Томагавк»: история, ТТХ

“Томагавк” – общее название технического ряда многоцелевых дозвуковых крылатых ракет, производимых в Америке. Имеют огромный спектр тактического применения.

Ракеты “Томагавк” являются наиболее известными и самыми эффективными крылатыми ракетами за всю историю Америки.

В виду своих качеств, “Томагавки” использовались США во всех значимых конфликтах с момента принятия их на вооружение.

Ракеты обладают внушительными характеристиками, а также огромным количеством модификаций. Они могут базироваться подводно, надводно, наземно и воздушно, что открывает огромные возможности для тактических решений.

История создания

В начале своей истории “Томагавки” задумывались как крылатые ракеты с подводным запуском.

1971 год – начало разработки ракет с подводным запуском. Было разработано два варианта крылатых ракет: тяжёлый и лёгкий.

1972 год – после нескольких тестов был выбран лёгкий вариант, для торпедных апп

soldats.club

новые возможности старого оружия » Военное обозрение

На данный момент самой новой версией ракеты «Томагавк» является модификация Block III, созданная и принятая на вооружение еще в начале девяностых годов. Проект Tomahawk Block III подразумевал повышение характеристик оружия за счет применения обновленной системы наведения, определяющей собственные координаты по сигналам GPS, и улучшенной силовой установки. В итоге такая ракета могла лететь дальше предшественников и более точно поражать указанные цели. Тем не менее, со временем модификация Block III перестала в полной мере отвечать требованиям военных. Как следствие, был дан старт новому проекту, целью которого вновь стало повышение основных технических и боевых характеристик.

О начале разработки проекта Tomahawk Block IV было объявлено в начале прошлого десятилетия. В официальных сообщениях военного ведомства США и некоторых предприятий оборонной промышленности раскрывались основные особенности будущей модернизации и общие требования к обновленной ракете. Как вскоре стало ясно их ряда новых сообщений, улучшать существующее оружие предлагалось за счет применения новых компонентов, а также при помощи использования иных алгоритмов работы. Все это позволяло получить ряд новых возможностей с понятными последствиями для боевой эффективности ракеты.

Ракеты «Томагавк» предыдущих версий способны наводиться только на одну цель. В проекте Block IV заказчик требовал обеспечить возможность одновременного введения в память головки самонаведения координат 15 объектов противника. При этом следовало предусмотреть перенацеливание ракеты во время полета. Кроме того, для полной реализации всех преимуществ такого обновления ракета должна была получить возможность барражирования в заданном районе в ожидании новых команд оператора.

Имеющуюся систему управления, использующую инерциальную и спутниковую навигацию, предлагалось дополнить новыми средствами. В приборном отсеке ракеты требовалось установить оптические/тепловизионные средства наблюдения и систему передачи видеосигнала. При помощи этой аппаратуры оператор комплекса мог бы следить за полетом ракеты и, при необходимости, управлять им. Передача видеосигнала и телеметрии также могла бы использоваться для ведения разведки и контроля за результатами предыдущих пусков. Связь ракеты и операторского пульта должна была осуществляться через спутник.

В рамках новой программы модернизации следовало улучшить аппаратуру, предназначенную для кораблей и подлодок-носителей ракетного вооружения. Теперь оператор комплекса должен был иметь возможность полноценного планирования т.н. GPS-миссий – стрельбы ракетами с использованием только координат цели, но не полного объема данных, применявшегося ранее. Также носители должны были получать аппаратуру управления типа Tomahawk Weapons Control System и Tomahawk Command and Control System.

В первоначальном проекте Tomahawk предусматривалась возможность применения конвенциональных и специальных боевых частей. От использования ядерных боеприпасов в дальнейшем отказались. Кроме того, к моменту начала проекта Block IV военных перестала устраивать и существующая фугасная боевая часть. Как следствие, был дан старт проекту JMEWS (Joint Multi-Effects Warhead System – «Единая многоцелевая боевая часть»). Результатом этого проекта должна была стать новая боевая часть, отличающаяся высокими характеристиками проникновения, но при этом сохраняющая фугасное и осколочное действие на уровне предыдущего изделия.

Результатом очередной программы модернизации должно было стать появление улучшенной крылатой ракеты, отличающейся от предшественников повышенными характеристиками и расширенными боевыми возможностями. Ожидалось, что после такого обновления изделие Tomahawk Block IV сможет атаковать наземные и надводные цели, как стационарные, так и движущиеся. При помощи использования новой боевой части JMEWS можно было обеспечить поражение защищенных наземных объектов, такие как незначительно заглубленные бункеры и т.д. При этом новая боевая часть, как минимум, не должна была уступать существующим изделиям.

С определенного времени улучшенный «Томагавк» стали рассматривать в качестве возможной альтернативы существующим противокорабельным ракетам Harpoon. Имея заметные преимущества во всех основных характеристиках, противокорабельный вариант Tomahawk Block IV мог бы прийти на смену менее крупным и тяжелым ракетам серийной модели. Это дало бы преимущества как боевого, так и эксплуатационного характера. Прежде всего, носителям ракетного вооружения более не нужно было бы оснащаться пусковыми установками разных типов.

Следует отметить, что вместе с повышением технических и боевых характеристик применение новых комплектующих должно было дать определенные возможности, отсутствовавшие у предыдущих ракет семейства. Наиболее заметным преимуществом Tomahawk Block IV при этом должно было стать резкое сокращение времени подготовки к запуску. На планирование миссии, подготовку ракеты и иные операции ранее требовалось 80 часов. В новом проекте все эти операции требуют не более часа, после чего ракета может быть отправлена к цели. Ценой некоторого сокращения боевого радиуса достигается определенная экономия топлива, позволяющая ракете оставаться в районе цели и ждать команды на атаку.

Разработка перспективной версии крылатой ракеты была поручена компании Raytheon, ранее создавшей предыдущие изделия семейства и занимающейся выпуском серийного вооружения. В течение нескольких следующих лет основная масса новостей о проекте Tomahawk Block IV касалась подписания различных контрактов и договоров. Кроме того, в этот период заказчик и исполнитель неоднократно пересматривали различные особенности перспективного проекта. Тем не менее, американские военные и промышленность несколько раз рассказывали об успехах технического характера.

В 2004 году новая ракета была официально принята на вооружение, однако развитие проекта не прекратилось. В 2006-м было объявлено о продолжении модернизации, которое продолжается до сих пор. На этом этапе следовало вновь обновить состав бортового оборудования ракеты и повысить основные ее характеристики. Также именно в рамках второго этапа модернизации планировалось реализовать часть новых функций. При этом было решено не использовать для обновленного проекта новое обозначение.

Так, в августе 2010 года специалисты военно-морских сил и оборонной промышленности провели первый успешный тест боевой части JMEWS. Впоследствии такие испытания несколько раз повторили, после чего конструкцию изделия начали адаптировать к установке на ракеты «Томагавк». По имеющимся данным, к настоящему времени такие работы были завершены.

В октябре 2013 года компания Raytheon сообщила о проведении успешных испытаний обновленной системы наведения. В ходе подготовки к этим тестам системы самонаведения были улучшены при помощи новейшей радиолокационной головки. Кроме того, тестовый комплекс бортового оборудования уже успел получить двухстороннюю связь с пультом оператора и некоторые другие нововведения. Компания-разработчик утверждала, что последние усовершенствования позволят эффективно применять крылатую ракету в качестве противокорабельного оружия.

19 февраля 2014 года состоялся первый полноценный испытательный запуск крылатой ракеты Tomahawk Block IV, доработанной по актуальному проекту. Как сообщалось, перед стартом в память ракеты были введены координаты цели и полетная программа, описывающая весь маршрут к ней. На всем протяжении испытательного полета ракета-прототип поддерживала двухстороннюю связь с пультом оператора. С целью проверки и оценки новых возможностей во время полета ракета получила обновленные данные целеуказания. Автоматика правильно обработала команды и обеспечила поражение условной цели. Связь с носителем сохранялась до момента попадания в цель.

Тогда же сообщалось, что в обозримом будущем испытания ракет с новой комплектацией будут продолжаться. Пентагон и компания Raytheon планировали проверить работу новой бортовой автоматики на различных режимах и в разных условиях. В частности, планировались опыты с осуществлением связи между ракетой и пультом при помощи отдельных самолетов-ретрансляторов.

Весной 2014 года военное ведомство США начало работы по определению требуемых объемов закупки нового вооружения. В течение 2014-15 годов предлагалось закупить около трех сотен ракет семейства Tomahawk. В дальнейшем вооруженные силы могли бы рассчитывать на получение подобных изделий последней модификации. В общей сложности командование желает одновременно иметь на вооружении около 4 тыс. ракет «Томагавк» всех модификаций. Такое число подобных вооружений позволит быстро и правильно отвечать на все возможные угрозы. Доля ракет последней модификации должна будет постепенно расти.

В сентябре того же года компания Raytheon сообщила о проведении двух новых испытаний ракет Tomahawk Block IV с использованием носителей, предоставленных военно-морскими силами. Одна из опытных ракет нового типа была запущена атомной подлодкой USS Hampton (SSN-767), а вторую к цели отправил ракетный крейсер USS Lake Champlain (CG-57). Вновь были подтверждены повышенные летные и технические характеристики изделия. Кроме того, опытные ракеты снова продемонстрировали возможность быстрого и простого перенацеливания после старта.

Летом и осенью 2015 года компания-разработчик провела несколько испытаний, в ходе которых опытная ракета новой модели впервые на практике продемонстрировала свои возможности в деле ведения разведки с использованием бортовых оптико-электронных систем. Ракета-прототип была запущена из одного района и направилась во второй. Там оператор произвел необходимые наблюдения, после чего отправил ракету в третью зону. В последней находилась условная цель, которую должна была поразить ракета. Также в ходе подобных испытаний было установлено, что такие оригинальные методы применения ракет могут использоваться как при одиночных, так и при залповых пусках.

На зиму 2015-16 годов были запланированы испытания, в рамках которых ракеты Tomahawk Block IV должны были поражать движущиеся наземные и надводные цели. Для поражения перемещающихся объектов ракеты должны использовать новые элементы, сравнительно недавно введенные в состав аппаратуры самонаведения. При некоторых проблемах технического или иного характера, опытные ракеты, в целом, успешно справились с возлагавшимися на них задачами.

В начале 2016 года было объявлено о начале работ по поиску новых способов повышения боевых качеств ракеты. Специалистами лаборатории Energetic Materials Research and Engineering было предложено усилить воздействие штатной боевой части при помощи некоторых доработок топливной системы. В некоторых ситуациях на момент попадания в цель в баках ракеты может оставаться некоторое количество топлива. Ученые лаборатории смогли использовать бак с остатками горючего в качестве специфического боеприпаса объемного взрыва. При помощи специальных средств распыления и воспламенения планировалось получить оптимальное распределение топлива по окружающему объему с последующим его зажиганием. В случае успешного решения имеющихся задач перспективные модификации ракет должны будут отличаться повышенным могуществом при сохранении штатной боевой части.

11 января 2017 года компания Raytheon завершила об успешном завершении испытаний новейшей ракеты Tomahawk Block IV. Тесты завершились двумя запусками ракет с борта корабля USS Pinckney (DDG-91), находившегося на морском полигоне у берегов Калифорнии. Первая тестовая стрельба ракеты подразумевала максимально быструю подготовку к запуску, после чего оружие отправилось к намеченной цели, следуя заложенной программе. Второй испытательный пуск произвели без заранее подготовленной программы и с управлением ракетой во время полета. Эти испытания вновь подтвердили принципиальную возможность практического применения новых функций для решения тех или иных боевых задач.

В предыдущих модификациях крылатая ракета Tomahawk представляла собой управляемое оружие, пригодное для поражения стационарных наземных целей. Ранее ракеты могли следовать изначально заложенной программе и следовать к цели по указанному маршруту. Такие особенности комплекса обеспечивают приемлемую вероятность поражения целей, однако уже не в полной мере соответствуют требованиям времени и желаниям основного эксплуатанта в лице ВМС США. Исходя из желания повысить потенциал надводных и подводных сил, обновить арсеналы и получить новые возможности, американские военно-морские силы ранее инициировали создание новой модификации существующей ракеты.

Для развития ракетного вооружения было решено использовать новые подходы. Как показывают имеющиеся сведения, теперь модернизация «Томагавков» осуществляется путем замены или переработки всех основных агрегатов ракеты. Без значительных изменений остается только планер. Таким образом, достаточно старое ракетное оружие теперь развивается по модульным принципам. Это позволяет внедрять в конструкцию новые элементы и аппаратуру с требуемыми возможностями. Такие подходы уже показали свой потенциал, подтвердив его в ходе многочисленных длительных испытаний.

Текущая модернизация крылатых ракет, позволяющая решать разнообразные боевые задачи и уничтожать различные объекты противника, позволит вооруженным силам США сохранять изделия семейства Tomahawk в своих арсеналах в течение нескольких следующих десятилетий. Известно, что в конце текущего десятилетия должна будет стартовать программа ремонта и обновления остающихся на хранении ракет предыдущих моделей. После восстановления технической готовности и установки новых компонентов это оружие будет соответствовать современным требованиям и сможет оставаться в строю в будущем. Параллельно с этим будет продолжатся производство новых ракет, изначально имеющих новые возможности.

В течение нескольких последних десятилетий военно-морские силы Соединенных Штатов неоднократно принимали участие в вооруженных конфликтах, в ходе которых применяли крылатые ракеты семейства Tomahawk. За все время эксплуатации такого оружия в общей сложности было применено свыше 2 тыс. управляемых ракет, целями которых были различные наземные объекты противника. Текущая модернизация подобного оружия прямо говорит о желании американского командования сохранять его на вооружении, но при этом получать новые возможности, связанные с модернизацией бортовых систем. Это означает, что ракеты Tomahawk Block IV будут оставаться на вооружении в течение длительного времени, и, вероятно, неоднократно смогут принять участие не только в учениях, но и в реальных боевых операциях. Именно в обстановке настоящей войны модернизированное оружие сможет показать свои возможности.

По материалам сайтов:
http://raytheon.com/
http://defenseindustrydaily.com/
http://nationalinterest.org/
http://militaryaerospace.com/
http://breakingdefense.com/

topwar.ru

Крылатая ракета Tomahawk Block IV: новые возможности старого оружия

В начале восьмидесятых годов на вооружение военно-морских сил США была принята крылатая ракета Tomahawk. Вскоре эта ракета стала одним из основных видов вооружения, активно применяемых в ходе различных вооруженных конфликтов. По имеющимся данным, к настоящему времени Пентагон успел закупить более 4 тыс. ракет, и свыше половины этих изделий было использовано для поражения целей во время реальных боевых операций. В будущем эксплуатация подобных вооружений будет продолжаться, для чего несколько лет назад было решено создать очередную модификацию ракеты с повышенными характеристиками.

На данный момент основной версией ракеты «Томагавк» является модификация Block III, созданная и принятая на вооружение еще в начале девяностых годов. Проект Tomahawk Block III подразумевал повышение характеристик оружия за счет применения обновленной системы наведения, определяющей собственные координаты по сигналам GPS, и улучшенной силовой установки. В итоге такая ракета могла лететь дальше предшественников и более точно поражать указанные цели. Тем не менее, со временем модификация Block III перестала в полной мере отвечать требованиям военных. Как следствие, был дан старт новому проекту, целью которого вновь стало повышение основных технических и боевых характеристик.

О начале разработки проекта Tomahawk Block IV было объявлено в начале прошлого десятилетия. В официальных сообщениях военного ведомства США и некоторых предприятий оборонной промышленности раскрывались основные особенности будущей модернизации и общие требования к обновленной ракете. Как вскоре стало ясно их ряда новых сообщений, улучшать существующее оружие предлагалось за счет применения новых компонентов, а также при помощи использования иных алгоритмов работы. Все это позволяло получить ряд новых возможностей с понятными последствиями для боевой эффективности ракеты.

Ракеты «Томагавк» предыдущих версий способны наводиться только на одну цель. В проекте Block IV заказчик требовал обеспечить возможность одновременного введения в память головки самонаведения координат 15 объектов противника. При этом следовало предусмотреть перенацеливание ракеты во время полета. Кроме того, для полной реализации всех преимуществ такого обновления ракета должна была получить возможность барражирования в заданном районе в ожидании новых команд оператора.

Имеющуюся систему управления, использующую инерциальную и спутниковую навигацию, предлагалось дополнить новыми средствами. В приборном отсеке ракеты требовалось установить оптические/тепловизионные средства наблюдения и систему передачи видеосигнала. При помощи этой аппаратуры оператор комплекса мог бы следить за полетом ракеты и, при необходимости, управлять им. Передача видеосигнала и телеметрии также могла бы использоваться для ведения разведки и контроля за результатами предыдущих пусков. Связь ракеты и операторского пульта должна была осуществляться через спутник.

В рамках новой программы модернизации следовало улучшить аппаратуру, предназначенную для кораблей и подлодок-носителей ракетного вооружения. Теперь оператор комплекса должен был иметь возможность полноценного планирования т.н. GPS-миссий – стрельбы ракетами с использованием только координат цели, но не полного объема данных, применявшегося ранее. Также носители должны были получать аппаратуру управления типа Tomahawk Weapons Control System и Tomahawk Command and Control System.

В первоначальном проекте Tomahawk предусматривалась возможность применения конвенциональных и специальных боевых частей. От использования ядерных боеприпасов в дальнейшем отказались. Кроме того, к моменту начала проекта Block IV военных перестала устраивать и существующая фугасная боевая часть. Как следствие, был дан старт проекту JMEWS (Joint Multi-Effects Warhead System – «Единая многоцелевая боевая часть»). Результатом этого проекта должна была стать новая боевая часть, отличающаяся высокими характеристиками проникновения, но при этом сохраняющая фугасное и осколочное действие на уровне предыдущего изделия.

Результатом очередной программы модернизации должно было стать появление улучшенной крылатой ракеты, отличающейся от предшественников повышенными характеристиками и расширенными боевыми возможностями. Ожидалось, что после такого обновления изделие Tomahawk Block IV сможет атаковать наземные и надводные цели, как стационарные, так и движущиеся. При помощи использования новой боевой части JMEWS можно было обеспечить поражение защищенных наземных объектов, такие как незначительно заглубленные бункеры и т.д. При этом новая боевая часть, как минимум, не должна была уступать существующим изделиям.

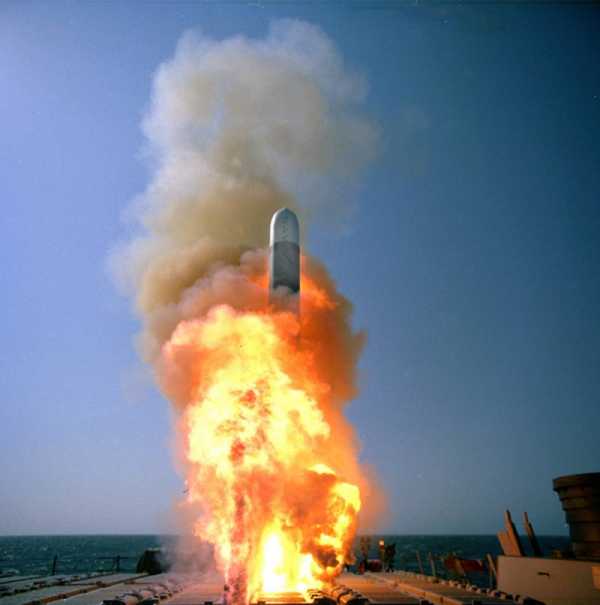

Выход ракеты из пусковой установки. Фото US Navy

С определенного времени улучшенный «Томагавк» стали рассматривать в качестве возможной альтернативы существующим противокорабельным ракетам Harpoon. Имея заметные преимущества во всех основных характеристиках, противокорабельный вариант Tomahawk Block IV мог бы прийти на смену менее крупным и тяжелым ракетам серийной модели. Это дало бы преимущества как боевого, так и эксплуатационного характера. Прежде всего, носителям ракетного вооружения более не нужно было бы оснащаться пусковыми установками разных типов.

Следует отметить, что вместе с повышением технических и боевых характеристик применение новых комплектующих должно было дать определенные возможности, отсутствовавшие у предыдущих ракет семейства. Наиболее заметным преимуществом Tomahawk Block IV при этом должно было стать резкое сокращение времени подготовки к запуску. На планирование миссии, подготовку ракеты и иные операции ранее требовалось 80 часов. В новом проекте все эти операции требуют не более часа, после чего ракета может быть отправлена к цели. Ценой некоторого сокращения боевого радиуса достигается определенная экономия топлива, позволяющая ракете оставаться в районе цели и ждать команды на атаку.

Разработка перспективной версии крылатой ракеты была поручена компании Raytheon, ранее создавшей предыдущие изделия семейства и занимающейся выпуском серийного вооружения. В течение нескольких следующих лет основная масса новостей о проекте Tomahawk Block IV касалась подписания различных контрактов и договоров. Кроме того, в этот период заказчик и исполнитель неоднократно пересматривали различные особенности перспективного проекта. Тем не менее, американские военные и промышленность несколько раз рассказывали об успехах технического характера.

В 2004 году новая ракета была официально принята на вооружение, однако развитие проекта не прекратилось. В 2006-м было объявлено о продолжении модернизации, которое продолжается до сих пор. На этом этапе следовало вновь обновить состав бортового оборудования ракеты и повысить основные ее характеристики. Также именно в рамках второго этапа модернизации планировалось реализовать часть новых функций. При этом было решено не использовать для обновленного проекта новое обозначение.

Так, в августе 2010 года специалисты военно-морских сил и оборонной промышленности провели первый успешный тест боевой части JMEWS. Впоследствии такие испытания несколько раз повторили, после чего конструкцию изделия начали адаптировать к установке на ракеты «Томагавк». По имеющимся данным, к настоящему времени такие работы были завершены.

В октябре 2013 года компания Raytheon сообщила о проведении успешных испытаний обновленной системы наведения. В ходе подготовки к этим тестам системы самонаведения были улучшены при помощи новейшей радиолокационной головки. Кроме того, тестовый комплекс бортового оборудования уже успел получить двухстороннюю связь с пультом оператора и некоторые другие нововведения. Компания-разработчик утверждала, что последние усовершенствования позволят эффективно применять крылатую ракету в качестве противокорабельного оружия.

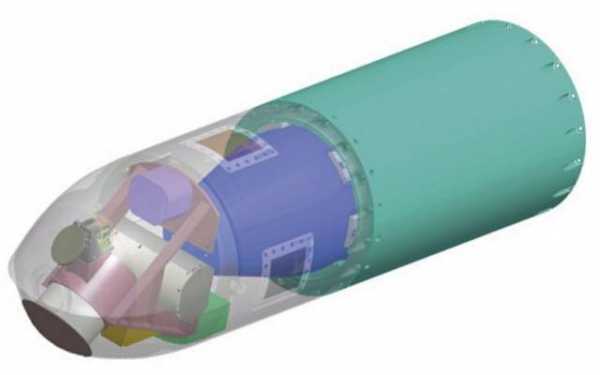

Схема головного отсека ракеты Block IV, вмещающего средства наведения и боевую часть. Рисунок Raytheon / raytheon.com

19 февраля 2014 года состоялся первый полноценный испытательный запуск крылатой ракеты Tomahawk Block IV, доработанной по актуальному проекту. Как сообщалось, перед стартом в память ракеты были введены координаты цели и полетная программа, описывающая весь маршрут к ней. На всем протяжении испытательного полета ракета-прототип поддерживала двухстороннюю связь с пультом оператора. С целью проверки и оценки новых возможностей во время полета ракета получила обновленные данные целеуказания. Автоматика правильно обработала команды и обеспечила поражение условной цели. Связь с носителем сохранялась до момента попадания в цель.

Тогда же сообщалось, что в обозримом будущем испытания ракет с новой комплектацией будут продолжаться. Пентагон и компания Raytheon планировали проверить работу новой бортовой автоматики на различных режимах и в разных условиях. В частности, планировались опыты с осуществлением связи между ракетой и пультом при помощи отдельных самолетов-ретрансляторов.

Весной 2014 года военное ведомство США начало работы по определению требуемых объемов закупки нового вооружения. В течение 2014-15 годов предлагалось закупить около трех сотен ракет семейства Tomahawk. В дальнейшем вооруженные силы могли бы рассчитывать на получение подобных изделий последней модификации. В общей сложности командование желает одновременно иметь на вооружении около 4 тыс. ракет «Томагавк» всех модификаций. Такое число подобных вооружений позволит быстро и правильно отвечать на все возможные угрозы. Доля ракет последней модификации должна будет постепенно расти.

В сентябре того же года компания Raytheon сообщила о проведении двух новых испытаний ракет Tomahawk Block IV с использованием носителей, предоставленных военно-морскими силами. Одна из опытных ракет нового типа была запущена атомной подлодкой USS Hampton (SSN-767), а вторую к цели отправил ракетный крейсер USS Lake Champlain (CG-57). Вновь были подтверждены повышенные летные и технические характеристики изделия. Кроме того, опытные ракеты снова продемонстрировали возможность быстрого и простого перенацеливания после старта.

Летом и осенью 2015 года компания-разработчик провела несколько испытаний, в ходе которых опытная ракета новой модели впервые на практике продемонстрировала свои возможности в деле ведения разведки с использованием бортовых оптико-электронных систем. Ракета-прототип была запущена из одного района и направилась во второй. Там оператор произвел необходимые наблюдения, после чего отправил ракету в третью зону. В последней находилась условная цель, которую должна была поразить ракета. Также в ходе подобных испытаний было установлено, что такие оригинальные методы применения ракет могут использоваться как при одиночных, так и при залповых пусках.

На зиму 2015-16 годов были запланированы испытания, в рамках которых ракеты Tomahawk Block IV должны были поражать движущиеся наземные и надводные цели. Для поражения перемещающихся объектов ракеты должны использовать новые элементы, сравнительно недавно введенные в состав аппаратуры самонаведения. При некоторых проблемах технического или иного характера, опытные ракеты, в целом, успешно справились с возлагавшимися на них задачами.

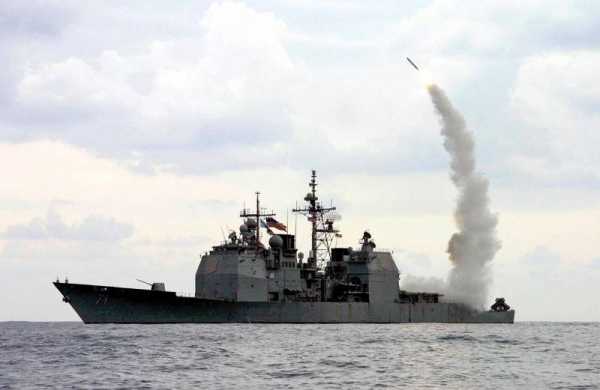

Запуск модернизированного «Томагавка» с борта крейсера USS Cape St. George (CG-71), 23 марта 2003 г. Фото Navsource.org

В начале 2016 года было объявлено о начале работ по поиску новых способов повышения боевых качеств ракеты. Специалистами лаборатории Energetic Materials Research and Engineering было предложено усилить воздействие штатной боевой части при помощи некоторых доработок топливной системы. В некоторых ситуациях на момент попадания в цель в баках ракеты может оставаться некоторое количество топлива. Ученые лаборатории смогли использовать бак с остатками горючего в качестве специфического боеприпаса объемного взрыва. При помощи специальных средств распыления и воспламенения планировалось получить оптимальное распределение топлива по окружающему объему с последующим его зажиганием. В случае успешного решения имеющихся задач перспективные модификации ракет должны будут отличаться повышенным могуществом при сохранении штатной боевой части.

11 января 2017 года компания Raytheon завершила об успешном завершении испытаний новейшей ракеты Tomahawk Block IV. Тесты завершились двумя запусками ракет с борта корабля USS Pinckney (DDG-91), находившегося на морском полигоне у берегов Калифорнии. Первая тестовая стрельба ракеты подразумевала максимально быструю подготовку к запуску, после чего оружие отправилось к намеченной цели, следуя заложенной программе. Второй испытательный пуск произвели без заранее подготовленной программы и с управлением ракетой во время полета. Эти испытания вновь подтвердили принципиальную возможность практического применения новых функций для решения тех или иных боевых задач.

В предыдущих модификациях крылатая ракета Tomahawk представляла собой управляемое оружие, пригодное для поражения стационарных наземных целей. Ранее ракеты могли следовать изначально заложенной программе и следовать к цели по указанному маршруту. Такие особенности комплекса обеспечивают приемлемую вероятность поражения целей, однако уже не в полной мере соответствуют требованиям времени и желаниям основного эксплуатанта в лице ВМС США. Исходя из желания повысить потенциал надводных и подводных сил, обновить арсеналы и получить новые возможности, американские военно-морские силы ранее инициировали создание новой модификации существующей ракеты.

Для развития ракетного вооружения было решено использовать новые подходы. Как показывают имеющиеся сведения, теперь модернизация «Томагавков» осуществляется путем замены или переработки всех основных агрегатов ракеты. Без значительных изменений остается только планер. Таким образом, достаточно старое ракетное оружие теперь развивается по модульным принципам. Это позволяет внедрять в конструкцию новые элементы и аппаратуру с требуемыми возможностями. Такие подходы уже показали свой потенциал, подтвердив его в ходе многочисленных длительных испытаний.

Текущая модернизация крылатых ракет, позволяющая решать разнообразные боевые задачи и уничтожать различные объекты противника, позволит вооруженным силам США сохранять изделия семейства Tomahawk в своих арсеналах в течение нескольких следующих десятилетий. Известно, что в конце текущего десятилетия должна будет стартовать программа ремонта и обновления остающихся на хранении ракет предыдущих моделей. После восстановления технической готовности и установки новых компонентов это оружие будет соответствовать современным требованиям и сможет оставаться в строю в будущем. Параллельно с этим будет продолжатся производство новых ракет, изначально имеющих новые возможности.

В течение нескольких последних десятилетий военно-морские силы Соединенных Штатов неоднократно принимали участие в вооруженных конфликтах, в ходе которых применяли крылатые ракеты семейства Tomahawk. За все время эксплуатации такого оружия в общей сложности было применено свыше 2 тыс. управляемых ракет, целями которых были различные наземные объекты противника. Текущая модернизация подобного оружия прямо говорит о желании американского командования сохранять его на вооружении, но при этом получать новые возможности, связанные с модернизацией бортовых систем. Это означает, что ракеты Tomahawk Block IV будут оставаться на вооружении в течение длительного времени, и, вероятно, неоднократно смогут принять участие не только в учениях, но и в реальных боевых операциях. Именно в обстановке настоящей войны модернизированное оружие сможет показать свои возможности.

Автор: Рябов Кирилл

topwar.ru

Апгрейд «Томагавков»

cezarium.com

Томагавк (ракета) | Virtual Laboratory Wiki

Томагавк (BGM-109 Tomahawk; Томахоук) — крылатая ракета (КР) морского и наземного^[2] базирования. Является высокоточным оружием. Существуют стратегические модификации: A,C,D и тактические: B,E. Стратегические предназначены для уничтожения подземных пусковых установок (несколько ракет с обычными зарядами на одну шахту) и подземных командных пунктов (с ядерным зарядом 5..200кт). Тактические изначально предназначались для уничтожения надводных кораблей. Конструктивно-схемное построение и базовые летно-технические характеристики всех моделей идентичны. Различаются они только головной частью.

В 2004 на вооружение были приняты модификации ракеты с максимальной дальностью 3500 км и возможностью совершать маневры для прорыва ПВО^[3].

Основные характеристики Править

Малозаметная КР — изготовлена с использованием композитных деталей, покрыта радиопоглощающими материалами (ЭПР около 1 м2), высота полета — 60..100 метров, возможно снижение до 30, с возможностью обхода участков ПВО.

Максимальная скорость — 885 км/ч.

Максимальная дальность: с ядерным зарядом — 2500 км, с обычным (450кг) — 1300 км.

Точность систем наведения (метры):

• базовая (900 м/ч) — инерциальная
• 100 — радар по местности
• 30 — оптико-электронная по местности
• 5..10 — GPS^[4]

Цена: $0,6..1,3 млн.

Аналог — семейство советских Х-55 (дальность у Х-55 выше на 20 %, но ракет и их носителей на боевое дежурство поставлено значительно меньше, не было опыта массированного боевого применения).

Наибольшее значение имеют стратегические модели с полубронебойным обычным зарядом. В условиях действующих договоров о сокращении стратегических наступательных вооружений, в рамках которых открыты координаты шахтных установок и число ракет наземного базирования сокращено до 489 (по сост. на 2007; экспертные оценки на 2012: 220—260МБР^[5]), а оставшиеся 9 стратегические АПЛ находятся на базах^[6], развёртывание 5000..20000^[7][1][8](2007 — более 6000; из них только 350 с ЯБЧ^[5]) таких ракет на специальнах кораблях и АПЛ принятых на вооружение и предназначенных для действия из мелководных арктических морей^[7][1] совместно с развернутой системой обнаружения АПЛ и создаваемой национальной ПРО^[6][1] делает возможным нанесение упреждающего удара гарантированно уничтожающего ядерный арсенал России.^[7][9][10] За счет минимального применения маломощных (5кт) ядерных зарядов^[7][6] и зарядов подземного взрыва (РНЕП)^[5] исключаются последствия так называемой ядерной зимы. Угроза применения (шантаж) стратегических ядерных сил и подкуп (эффективно использовался в Ираке) позволяет блокировать ответный удар оставшимися 10..20 ракетами на уровне командования противника, без использования ПРО.

Эффективность применения достигается за счет малой заметности (использование радиопоглощающих покрытий и размеры значительно меньше самолета или межконтинентальной ракеты), низкой высоты полета (большое количество мертвых зон средств обнаружения ПВО^[6]), высокой точности (достаточно одной ракеты с обычным зарядом для уничтожения ракетной шахты), достаточно высокой скорости (требующей быстрой реакции ПВО), высокой надежности (отработанной и подтвержденной в Югославии и Ираке), низкой стоимостью (по сравнения с самолетами, межконтинентальными ракетами, стратегическими комплексами ПВО, РЛС), высокой стратегической маневреннотью носителей при выборе направлений массовых ударов (специальные арктические корабли и АПЛ принятые на вооружение в 90-х годах и начале XXI века, базы на суверенных территориях^[2] расположенных в непосредственной близости от атакуемой страны), массированного применения гарантирующего уничтожение всех основных целей в сочетании с внезапностью (на вооружении приняты тысячи ракет, темпы принятия новых будут незначительно (5..10 %) сокращаться после 2007; время запуска рассчитывается таким образом, чтобы обеспечить одновременное поражение целей), большой срок службы позволяющий накапливать большое кол-во ракет одновременно находящихся на вооружении, низкой стоимости поддержания в боевом состоянии, не попадания под действие выполняющихся договоров о стратегических вооружениях (нет ядерных зарядов), низкой заметности в оптическом диапазоне. Все эти характеристики в совокупности с налаженной системой обнаружения АПЛ и создаваемой ПРО делают невозможным создание асимметричного дешевого ответа на угрозу упреждающего удара.

В перспективе до 2015 года сдерживающими факторами от уничтожения ядерных арсеналов Китая, Франции, Индии и Пакистана являются:

• моральный, подкрепленный невозможностью раздела страны
• отсутствие достаточного количества МБР^[6]
• относительно лояльная политика по отношению к США.

Для России такими факторами являются:

• проведение политики так называемых «неприемлемых потерь»^[1][5] — основанной на сопоставлении возможных потерь и получаемой экономической выгоды (прим.: от перенацеливания оставшихся после упреждающего удара ракет с военных объектов на экономически и социально важные^[11], до корректной торговли энергетическими ресурсами). Во времена холодной войны считалось, что для нанесения противнику неприемлемого ущерба, который вынудит его прекратить агрессию, требуется доставка к цели 150 или 200^[12] ядерных блоков (гибель 25 % населения и 60 % промышленности^[11]). Сейчас в США считается, что для достижения такой же цели достаточно одного ядерного удара.^[11]
• 3-кратное продление срока службы ракет РС-20В «Воевода», предназначенных для прорыва стратегической ПРО (десять боеголовок, восемь тяжёлых ложных целей, активные постановщики помех, дипольные отражатели, сотни тысяч мелких частиц радиомусора)
• создания системы предупреждения о пусках КР, увязывание в доктрине факта обнаружения массового пуска КР и с немедленным (до подлёта КР) ударом ядерными силами по объектам ПРО^[1], при этом не исключая полномасштабного.
• развитие мобильных комплексов с РГЧ^[13] и строительство малозаметных АПЛ^[6]
• развитие мощной системы ложных целей ^[6] (цена создания и поддержания должна быть в десятки раз меньше аналогичных показателей для Томагавк)

По мнению российских военных стратегические крылатые ракеты морского базирования являются дестабилизирующим фактором, нарушающим стратегический паритет ядерных сил. Предложения СССР и России об ограничении КРМБ договорами об ограничении и сокращении стратегических наступательных вооружений не были согласованы США.^[14] В аналитической записке, подготовленной Комитетом по международным отношениям Государственной Думы к итогам слушаний по ратификации договора СНВ-2, даётся следующая оценка:

… Смысл ядерной доктрины США заложенной в СНВ-2 — нанесение стратегических ударов по РФ тактическими носителями, используя преимущество в базировании и подавляющее господство на море и в воздухе. Сокращение дальнодействующих, «стратегических» носителей ЯО дает США-НАТО качественный перевес, дестабилизирующий стратегическое равновесие. … Необходимо учитывать катастрофическое состояние ПВО и авиации РФ, в настоящее время неспособных отразить даже ограниченный удар тактических носителей ЯО[14]…

В 1980-х годах «New York Times» писала:

Какие бы ни были произведены сокращения в отношении числа других американских и советских стратегических ракет наземного базирования <…> тяжелых бомбардировщиков и баллистических ракет подводных лодок, — все это будет сведено на нет широким распространением ядерных крылатых ракет морского базирования.[15]

Особенность КР — высокая эффективность как оружия «опережающего удара»: 1 КР — 1 МБР (несколько ядерных боеголовок), по стоимости 1 — 14 и низкая — как оружие возмездия: 10 КР — 1 бомба с лазерным наведением.

Эффективное применение «опережающего удара» возможно только в рамках концепции «возможность возможностей» то есть условии достижения превосходства в ВМС (гарантированное обнаружение АПЛ) и ВВС (при массовом применении стратегических B-2 и беспилотных аппаратов для поиска и уничтожения мобильных ракетных комплексов) и национальной ПРО.

Запуск ракет осуществляется через торпедные аппараты (АПЛ типа «Seawolf») и ПУ вертикального пуска.

Стратегические: А — ядерная боевая часть, С — моноблочная, D — кассетная.

Противодействие Править

Основную сложность в противодействии крылатым ракетам типа томагавк представляет задача обнаружения. Малая ЭПР ракеты накладывает ограничения на требуемую мощность радара, а маловысотный полёт — на его расположение (дальность радиогоризонта для данной высоты). Все эти ограничения приводят к тому, что на большой дальности подобные ракеты могут быть обнаружены только с помощью самолётов ДРЛО. На средних дальностях обнаружение так же возможно с помощью низковысотных обнаружителей. На малых дальностях томагавки (и им подобные крылатые ракеты) могут быть обнаружены большинством современных как военных, так и гражданских радиолокаторов.

Так как конструкция томагавка определяет его дозвуковую скорость, не позволяет ракете маневрировать с большими перегрузками, а так же не подразумевает использование ложных целей, то обнаруженная ракета уверенно поражается любыми современными средствами ПВО и ПРО, удовлетворяющими ограничениям по высотности.^[16][17][18]

Перспективным представляется использование средств оптико-радиоэлектронной борьбы (в частности — шумопостановщиков, подавляющих сигнал GPS^[19]), что позволит значительно снизить точность попадания ракеты, а следовательно — и опасность для обороняемого объекта.

Носители (По состоянию на 2008 год) Править

• 31 АПЛ типа «Лос-Анджелес», до 12 КР;
• 4 АПЛ типа «Огайо», по 154 КР;^[20]
• 3 АПЛ типа «Сивулф», до 50 КР;
• 3 АПЛ типа «Вирджиния», до 12 КР;
• Британская ударная АПЛ «Астьют» (2007, первая из четырех этого класса), водоизмещение 7200/7800 тонн, срок службы ~ 30 лет, 6 торпедных установок, 38 КР;
• 54 эсминца класса «Арли Бёрк» (англ. «Arleigh Burke» в строю и ещё 8 строятся на верфях Брансуика и Паскагулы, вооружение 90/96 КР (в зависимости от серии корабля)^[21][22];
• 22 ракетных крейсера класса «Ticonderoga», в типовом варианте — 26 КР;
• начиная с 2009 года спуск 2 новых эсминцев серии DDG-1000 с 80 ракетами каждый^[21]

Боевое применение Править

1. ↑ ^{1,01,11,21,31,41,5}Американские ракеты бьют по больному месту России. M.K. Bhadrakumar, «Asia Times», Гонконг (перевод). inosmi.ru (12 июня 2007). Проверено 11 сентября 2007.
2. ↑ ^2,02,1Договор о ликвидации ракет средней и малой дальности предполагает уничтожение КР Томагавк наземного базирования
3. ↑ Российский военный эксперт видит в системе ПРО угрозу. Новый Регион, Всеволод Ягужинский. nr2.ru (29.05.07). Проверено 17 сентября 2007.
4. ↑ Существуют проверенные средста подавления сигналов GPS (см. rg.ru, Ключ на «СТАР», 23 августа 2007 )
5. ↑ ^5,05,15,25,3«Тенденции развития ядерных сил в XXI веке». Виктор Есин, «Ежедневный журнал». babr.ru (11.09.2007). Проверено 13 сентября 2007.
6. ↑ ^{6,06,16,26,36,46,56,6}Рост ядерного превосходства США. Keir A. Lieber, Daryl G. Press, «Foreign Affairs», США. inosmi.ru (2 мая 2006). Проверено 11 сентября 2007.
7. ↑ ^7,07,17,27,3«ПРО: замаскирована под защиту, создана для нападения». Михаил Волженский, капитан первого ранга запаса. izvestia.ru (28.05.07). Проверено 14 сентября 2007.
8. ↑ «Высокоточное оружие: сдерживание или война? Арсенал ВТО будет расти.». Владимир Белоус. nvo.ng.ru (18.03.2005). Проверено 22 сентября 2007.
9. ↑ «Российский стратегический потенциал может быть уничтожен одним ударом неядерных средств». Евгений Мясников, сотрудник Московского физико-технологического института. regnum.ru (11.12.2007). Проверено 12 декабря 2007.
10. ↑ «Военные эксперты не исключают угрозу нападения США на Россию через пять-семь лет». Константин Сивков, первый вице-президент Академии геополитических проблем. interfax.by (23.02.2008). Проверено 28 февраля 2007.
11. ↑ ^11,011,111,2Зато мы сделаем ракеты. Ольга Божьева, консультант командующего РВСН Виктор Есин. mk.ru (13.09.2007). Проверено 23 сентября 2007.
12. ↑ Эксгумация РСМД. Виктор Литовкин, РИА Новости. rian.ru (01.03.2007). Проверено 14 сентября 2007.
13. ↑ РВСН оснастят «Тополь-М» ракетами с разделяющимися боеголовками. РИА Новости. rian.ru (07.05.2007). Проверено 11 сентября 2007.
14. ↑ ^14,014,1Россия: национальная безопасность — АНАЛИТИЧЕСКАЯ ЗАПИСКА к итогам слушаний по ратификации Договора СНВ-2, проведенных Комитетом по международным отношениям Государственной Думы 14.05.96 г.. газета «Дуэль». duel.ru (N 12(12) 1996-06-25). Проверено 17 сентября 2007.
15. ↑ Ядерно-подводный перебор. Сергей Брезкун, «Независимое военное обозрение». nvo.ng.ru (27.07.2001). Проверено 7 октября 2007.
16. ↑ «Оса», (9К33, SA-8, SA-8A, Gecko) зенитный ракетный комплекс
17. ↑ «Тор» (9К330, SA-15, Gauntlet), зенитная ракетная система
18. ↑ http://www.arms-expo.ru/site.xp/049056051055124057056050.html «Панцирь-С1» (SA-20), зенитный ракетно-пушечный комплекс
19. ↑ Радиоэлектронные узлы и блоки:: «Анклав» Укрспецтехника
20. ↑ В конце 2007 года планируется спуск американской АПЛ с 154 КР (первая из четырех этого класса), назначение — дежурство в районах передового базирования американского флота.
21. ↑ ^21,021,1Россия-2020, gzt.ru, 28.02.2008
22. ↑ newalgorithm.com, «Томагавки», находящиеся на борту американского эсминца в Одесском порту, являются «слепыми», 9 июля 2007

---

Эта страница использует содержимое раздела Википедии на русском языке. Оригинальная статья находится по адресу: Томагавк (ракета). Список первоначальных авторов статьи можно посмотреть в истории правок. Эта статья так же, как и статья, размещённая в Википедии, доступна на условиях CC-BY-SA .

---

ru.vlab.wikia.com

Сколько США тратят на удары по Сирии? – Вести Экономика

Москва, 7 апреля — «Вести.Экономика». США впервые с начала многолетнего конфликта в Сирии нанесли массированный ракетный удар по авиабазе ВВС республики.

Сирийские источники сообщили, что есть жертвы. Губернатор Хомса Талаль аль-Баррази рассказал, что после авиаудара начался пожар, пострадали несколько человек. У властей пока нет точной информации о числе погибших и раненых.

Позже стало известно, что погибли мирные жители, проживающие в деревне неподалеку от базы.

Президент США Дональд Трамп назвал удар «пропорциональным ответом» на якобы совершенную 4 апреля властями Сирии атаку на мирных жителей в Идлибе.

Тем самым действующий американский президент переступил черту, которую не решался переступить его предшественник Барак Обама, ограничивавшийся военной поддержкой сирийской оппозиции.

По официальной информации Пентагона, удар нанесли по авиабазе Шайрат ВВС Сирии в 4:40 по местному времени (3:40 мск) из акватории Средиземного моря с эсминцев Ross и Porter. Было выпущено 59 крылатых ракет Tomahawk. Этот удар США наносили самостоятельно, без участия союзников.

Сколько стоит запуск?

Ракета Tomahawk была создана в 1970-е гг., однако получила известность в 1991 г. во время вторжения США в Ирак, где они проводили операцию «Буря в пустыне».

Тогда ракеты Tomahawk часто применялись для поражения военных целей противника.

За последние десятилетия стоимость ракет Tomahawk существенно выросла, что связано с применением новых технологий и модернизации боеголовки. В настоящий момент ракеты Tomahawk можно запускать с кораблей и других устройств.

Текущая версия ракеты Tomahawk позволяет более точно рассчитать удар. Ее также можно перепрограммировать во время полета так, чтобы цель поражения была изменена.

Программа производства ракет Tomahawk существует уже много десятилетий, и ее стоимость превышает $10 млрд, и это только деньги, направляемые на разработку.

То есть эта сумма не включает непосредственную стоимость самих ракет.

Стоимость самой ракеты Tomahawk зависит от ее типа. Более простые версии ракеты стоят $500 тыс. Согласно данным NBC News ракеты, которые применили в Сирии, стоят примерно столько.

Тем не менее существует версия Block IV ракеты Tomahawk, которая более сложная и может поражать движущиеся цели. Ее стоимость достигает $1,5 млн.

По данным американских СМИ, общая стоимость удара по Сирии, который был нанесен по приказу президента Трампа, составил от $30 млн до $100 млн.

И если сравнить эти затраты с потерями Сирии в денежном выражении, то эффективность ударов окажется весьма низкой.

Целью удара, как заявляют представители США, было уничтожение военной техники армии Сирии. Но аэродром Шайрат уже несколько месяцев используется в качестве «склада» для техники, которой необходим серьезный ремонт или ожидает списание.

Сами сирийские военные сообщают, что были уничтожены шесть МиГ-23, требующие ремонта, транспортный Ан-26, частично демонтированный и готовящийся к утилизации, несколько других малотоннажных самолетов, а также вспомогательная техника в виде топливозаправщиков, грузовиков и легковых автомобилей.

Общий ущерб оценивается всего в $3-5 млн.

США против ИГИЛ: цифры и факты

США уже давно ведут неофициальную войну с ИГИЛ (террористическая организация, запрещена в РФ).

По состоянию на 31 января стоимость военной кампании США на Ближнем Востоке достигла $6,2 млрд, или около $480 тыс. за каждый час кампании.

И расходы продолжают расти: Пентагон просит о выделении из бюджета дополнительных $7,5 млрд, для того чтобы продолжить борьбу с террористической организацией.

Это вдвое больше той суммы, которая выделялась в 2016 г.

Теперь, когда Трамп нанес удар по Сирии, стоит ожидать дальнейшей эскалации конфликта и дальнейших военных действий на Ближнем Востоке.

Мы решили привести некоторые цифры и факты о том, как развивалась военная кампания США до сих пор.

Коалиция, возглавляемая США, нанесла свыше 10 200 авиаударов по объектам ИГИЛ в Сирии и Ираке.

Объекты, уничтоженные США в ходе авиаударов в Сирии и Ираке

Было сброшено свыше 37 тыс. бомб и ракет, убито более 50 тыс. террористов согласно данным Пентагона.

По другим данным, за время операции было поражено 32 тыс. целей, включая 164 танка, 400 машин и 2 638 объектов нефтяной инфраструктуры.

Авиаудары США и коалиции уничтожили множество объектов инфраструктуры, а также хранилище денег, в котором, предположительно, хранились миллионы долларов, которые были необходимы для операций террористической организации.

Бомбардировки задели и гражданское население. Тем не менее точные данные по жертвам противоречивы. По данным Пентагона, таких жертв всего 14. По данным мониторинговых групп, погибло свыше 1 тыс. человек.

Американские самолеты сбросили так много бомб, что начальник штаба ВВС США заявил, что они тратят боеприпасы быстрее, чем могут восполнить их запас.

Официально американские войска насчитывают 3 650 солдат, однако реальная численность американских войск может достигать 6 тыс.

www.vestifinance.ru
