Сколько стоит томагавк ракета – Крылатая ракета «Томагавк»: история создания, описание, характеристики

Соединенные Штаты нанесли удар по базе сирийской армии «Шайрат». Как заявили в Пентагоне, США запустили более 50 крылатых ракет «Томагавк» с кораблей в Средиземном море.

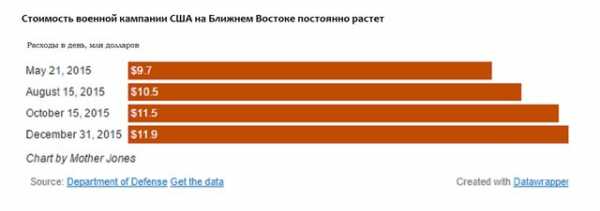

По состоянию на 31 января стоимость военной кампании США на Ближнем Востоке достигла $6,2 млрд, или около $480 тыс. за каждый час кампании.

И расходы продолжают расти: Пентагон просит о выделении из бюджета дополнительных $7,5 млрд, для того чтобы продолжить борьбу с террористической организацией.

Это вдвое больше той суммы, которая выделялась в 2016 г.

Теперь, когда Трамп нанес удар по Сирии, стоит ожидать дальнейшей эскалации конфликта и дальнейших военных действий на Ближнем Востоке.

Мы решили привести некоторые цифры и факты о том, как развивалась военная кампания США до сих пор.

Коалиция, возглавляемая США, нанесла свыше 10 200 авиаударов по объектам ИГИЛ в Сирии и Ираке.

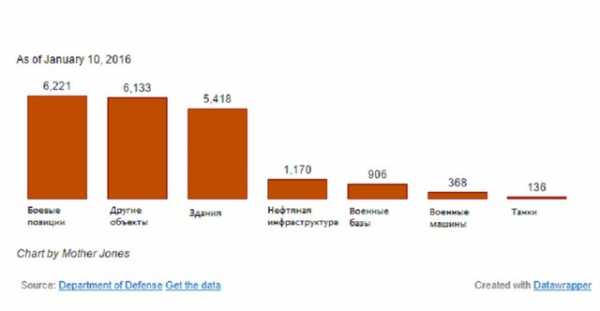

Объекты, уничтоженные США в ходе авиаударов в Сирии и Ираке

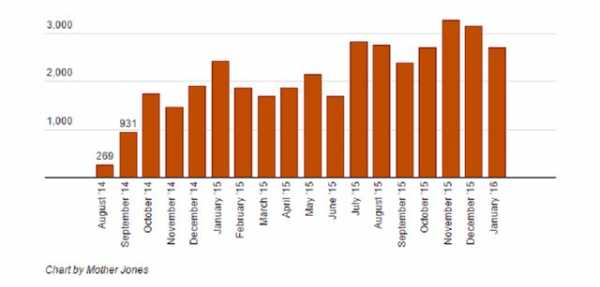

Было сброшено свыше 37 тыс. бомб и ракет, убито более 50 тыс. террористов согласно данным Пентагона.

По другим данным, за время операции было поражено 32 тыс. целей, включая 164 танка, 400 машин и 2 638 объектов нефтяной инфраструктуры.

Авиаудары США и коалиции уничтожили множество объектов инфраструктуры, а также хранилище денег, в котором, предположительно, хранились миллионы долларов, которые были необходимы для операций террористической организации.

Бомбардировки задели и гражданское население. Тем не менее точные данные по жертвам противоречивы. По данным Пентагона, таких жертв всего 14. По данным мониторинговых групп, погибло свыше 1 тыс. человек.

Американские самолеты сбросили так много бомб, что начальник штаба ВВС США заявил, что они тратят боеприпасы быстрее, чем могут восполнить их запас.

Официально американские войска насчитывают 3 650 солдат, однако реальная численность американских войск может достигать 6 тыс.

www.vestifinance.ru

Крылатая ракета Tomahawk BGM-109 A/С/D

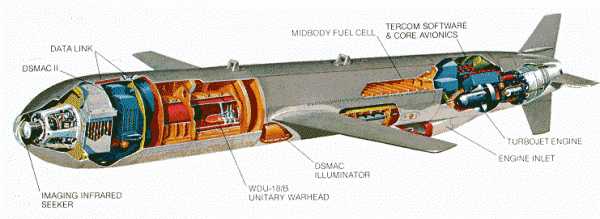

]]>]]>КР выполнена по самолетной схеме (моноплан), имеет корпус цилиндрической формы с оживальным обтекателем головной части, складывающееся и утапливаемое в корпус крыло в центральной части и крестообразный стабилизатор в хвостовой. Корпус изготовлен из прочных алюминиевых сплавов, графитоэпоксидного пластика и радиопрозрачных материалов. Для уменьшения радиолокационной заметности на корпус, крыло и стабилизатор нанесено специальное покрытие.

Боевой частью стратегической ядерной КР «Tomahawk» BGM-109A служит боеголовка W-80 (масса 123кг, длина около 1м, диаметр 0.27м и мощность 200кт). Подрыв производится контактным взрывателем. Радиус зоны разрушения 3км. Высокая точность стрельбы и значительная мощность ядерной боеголовки стратегической КР «Tomahawk» BGM-109A позволяют с высокой эффективностью поражать сильно защищенные малоразмерные цели. По оценке американских специалистов, вероятность уничтожения защищенного объекта, выдерживающего избыточное давление 70 кг/см

Стратегическая неядерная КР BGM-109C снаряжена моноблочной (полубронебойной) БЧ, a BGM-109D — кассетной, которая включает до 166 малокалиберных бомб BLU-97B комбинированного действия (масса каждой 1.5кг) в 24 связках.

Система управления и наведения КР «Tomahawk» BGM-109 A/С/D представляет собой комбинацию следующих подсистем (см.]]>схему]]>):

• инерциальной,
• корреляционной по контуру рельефа местности TERCOM (Terrain Contour Matching),
• электронно-оптической корреляционной DSMAC (Digital Scene Matching Area Correlator).

Инерциальная подсистема управления работает на начальном и среднем участках полета ракеты (масса 11кг). Она включает бортовую ЭВМ, инерциальную платформу и барометрический высотомер. Инерциальная платформа состоит из трех гироскопов для измерения угловых отклонений ракеты в системе координат и трех акселерометров, определяющих ускорения этих отклонений. Подсистема обеспечивает определение места КР с точностью 0.8км за 1ч полета.

В систему управления и наведения стратегических КР с обычной боевой частью BGM-109C и D включена электронно-оптическая корреляционная подсистема DSMAC , которая позволяет существенно повысить точность стрельбы (КВО — до 10м). В ней используются цифровые картины предварительно отснятых районов местности по маршруту полета КР .

]]>]]>Для хранения и запуска ракет «Tomahawk» на ПЛА используются штатные торпедные аппараты (ТА) или специальные установки вертикального пуска (УВП) Мк45 (см. ]]>схему]]>, ]]>фото]]>), а на надводных кораблях-установки контейнерного типа Мк143 (см. ]]>схему]]>, ]]>фото1]]>, ]]>фото2]]>) или УВП ]]>Мк41]]>.

Для хранения лодочного варианта ракеты применяется стальная капсула (масса 454кг), заполненная азотом под небольшим давлением (см. фотo1, фото2). Это позволяет сохранять ракету в готовности к применению в течение 30 месяцев. Капсула с ракетой загружается в ТА или УВП как обычная торпеда.

Американские ПЛА имеют по четыре носовых гидравлических ТА, размещенных побортно (по два) под углом 10-12° к диаметральной плоскости корабля и обеспечивающих стрельбу с больших глубин, что значительно снижает демаскирующие факторы. Трубы ТА изготовлены из трех секций: носовой, центральной и кормовой. Загрузка и правильное расположение капсулы с КР в трубах ТА осуществляются с помощью направляющих планок и поддерживающих роликов. Механизм стрельбы связан с приводами открывания и закрывания крышек аппарата. Задняя крышка оборудована водомерно-смотровым окном, позволяющим следить за заполнением (осушением) ТА, манометром, а также кабельным вводом, соединяющим приборы управления КР с пультом управления стрельбой. Гидравлическая система выстреливания КР имеет импульсный воздушный цилиндр высокого давления, гидроусилитель и нагреватель водяной системы. На каждую группу из двух труб ТА одного борта установлен гидроцилиндр. Гидравлическая система действует следующим образом. При подаче воздуха высокого давления из корабельной магистрали в воздушный цилиндр одновременно с перемещением его поршня перемещается сидящий на одном штоке с ним поршень гидроцилиндра. Последний работает на свою группу ТА и подает воду в них через нагнетательную цистерну, соединяющуюся с каждым аппаратом посредством щелевых прорезей. При движении поршня вода из нагнетательной цистерны под давлением поступает сначала в кормовую часть трубы ТА, а затем через отверстия в капсулу, создавая избыточное давление, необходимое для выброса ракеты из ТА. Рычаги привода открывания передних крышек ТА сблокированы таким образом, что одновременно может быть открыта только одна крышка в группе, а следовательно, один аппарат будет свединен с нагнетательной цистерной.

]]>]]>

Управление стрельбой, контроль за состоянием КР в ТА и УВП, их проверка, координация запуска и учет расхода ракет осуществляются с помощью системы управления стрельбой (СУС). Ее компоненты на ПЛА размещаются в центральном посту и торпедном отсеке. В центральном посту лодки находятся пульт управления, ЭВМ и блок преобразования данных. Отображение информации и вывод контрольных данных производятся на индикаторной панели пульта управления. На надводных кораблях СУС хранится в контейнере, установленном в помещении корабельного поста управления оружием. В системе используется математическое обеспечение и интерфейсы для ЭВМ, позволяющие выдавать целеуказание и координировать стрельбу КР «Tomahawk» по наземным объектам с одного корабля другим кораблям соединения или группы.

Функционирование ракетного комплекса происходит следующим образом. С получением приказа на применение ракетного оружия командир объявляет тревогу и переводит корабль в повышенную техническую готовность. Начинается предстартовая подготовка ракетного комплекса, на что затрачивается около 20мин. На ПЛА при стрельбе из ТА морская вода подается в трубу аппарата и через отверстия поступает в капсулу с КР. В этот момент в ракете начинает действовать устройство, создающее внутри ее корпуса избыточное давление, примерно равное внешнему, что предохраняет корпус КР от деформации. Лодка выходит на глубину пуска (30-60м) и снижает скорость хода до нескольких узлов. В систему управления и наведения КР вводятся необходимые для стрельбы данные. Затем открывается крышка ТА, срабатывает гидравлическая система выброса КР, и ракета выталкивается из капсулы. Последняя эжектируется из трубы ТА через некоторое время после выхода ракеты. Ракета связана с контейнером фалом длиной 12м, при разрыве которого (через 5с прохождения подводного участка траектории) происходит снятие ступени предохранения и включение стартового РДТТ. По мере прохождения толщи воды давление внутри корпуса КР снижается до нормального (атмосферного), и она выходит из-под воды на поверхность под углом 50°.

]]>]]>

При стрельбе из УВП Мк45 открывается крышка шахты, включается система выброса ракеты, и избыточное давление, создаваемое газогенератором, выталкивает ракету из шахты. При выходе она разрушает мембрану капсулы, сдерживавшей давление морской воды, вертикально выходит на поверхность и, осуществив разворот, переходит на запрограммированную траекторию полета. Через 4-6с после выхода КР из-под воды или с окончанием работы стартового РДТТ пиротехническими зарядами сбрасывается хвостовой термообтекатель и раскрывается стабилизатор ракеты. В течение этого времени КР выходит на высоту 300-400м. Затем на нисходящей ветви стартового участка длиной около 4км раскрываются консоли крыла, выдвигается воздухозаборник, отстреливается за счет пироболтов стартовый РДТТ, включается маршевый двигатель, и КР переходит на заданную траекторию полета (через 60с после старта). Высота полета ракеты снижается до 15-60м, а скорость — до 885км/ч. Управление ракетой при ее полете над морем осуществляется инерциальной подсистемой управления, которая обеспечивает вывод КР в первый район коррекции (как правило, он отстоит от берега на несколько километров). Размеры этого района зависят от точности определения места стартовой платформы и ошибки инерциальной подсистемы управления КР, накапливаемой за время полета ракеты над водной поверхностью.

Наряду с оснащением кораблей ракетным оружием «Tomahawk» США проводят широкомасштабную программу развития и совершенствования крылатых ракет морского базирования, которая предусматривает:

• Увеличение дальности стрельбы до 3-4тыс.км за счет разработки более эффективных двигателей и топлив, снижения массо-габаритных характеристик.В частности, замена ТРДД F-107 его модификацией, по оценке американских специалистов, дает рост тяги на 19 проц. и уменьшение расхода топлива на 3%. Благодаря замене существующего турбовентиляторного двигателя винтовентиляторным в сочетании со специальным газогенератором дальность полета возрастет на 50% при неизменных массо-габаритных характеристиках ракеты.
• улучшение точности наведения на цель до нескольких метров за счет оснащения КР приемной аппаратурой системы спутниковой навигации NAVSTAR и лазерным локатором. В него входят активный инфракрасный датчик переднего обзора и лазер на С0₂. Лазерный локатор дает возможность осуществлять селекцию неподвижных целей, навигационное обеспечение и коррекцию скорости.
• увеличение глубин пуска КР с ПЛА при использовании более мощного стартового РДТТ;
• снижение воздействия средств ПВО и ПРО при боевом применении крылатых ракет. Снизить воздействие средств ПВО и повысить боевую устойчивость КР предполагается за счет уменьшения ее радиолокационной заметности, увеличения количества программ полетов, возможности их быстрой замены или корректировки во время полета ракеты. С этой целью планируется применять более производительные ЭВМ и спутниковую связь.

Новейшая модификация RGM/UGM-109E Tac Tom Block 4 (тактический «Томагавк») предлагалась флоту в 1998 году фирмой Raytheon как дешевая замена ракетам предыдущего поколения. Главной целью программы Tac Tom была ракета, которая станет значительно, почти втрое дешевле (569 тысяч долларов) в производстве, чем прежняя модель TLAM-C/D Block 3 (около полутора миллионов долларов).

Корпус ракеты, включая аэродинамические поверхности, почти полностью выполнен из углепластиковых материалов. С четырех до трех сокращено количество перьев стабилизатора. На ракете установлен более дешевый турбовентиляторный двигатель Williams F415-WR-400/402. Недостатком нового изделия оказалась невозможность стрельбы через торпедный аппарат. Система наведения обладает новыми возможностями идентификации целей и перенацеливания в полете. Ракету можно повторно запрограммировать в полете через спутниковую (ультравысокочастотную) связь на 15 любых заранее предопределенных дополнительных целей. У ракеты существует техническая возможность барражировать в районе предполагаемой цели в течение трех с половиной часов на удалении четырехсот километров от точки пуска до получения команды на поражение цели или же ее можно использовать в качестве беспилотного летательного аппарата для доразведки уже пораженной цели.

Общий заказ ВМС на новую ракету в период с 1999 по 2015 год составил более трех тысяч единиц.

В 2014 году компания Raytheon начала тестовые полеты усовершенствованной модификации Block IV для атаки надводных и ограниченно подвижных наземных целей. Новая активная радиолокационная ГСН IMS-280 с АФАР X-band (2) диапазона 10-12 ГГц (длина волны – 2,5 см) способна по отраженному электромагнитному сигналу, сравнивая его с архивом сигнатур потенциальных целей, хранящихся в бортовом компьютере, автономно определять: «свой»-«чужой» корабль или же гражданское судно. В зависимости от ответа, ракета самостоятельно принимает решение, какую цель атаковать. Новая ГСН будет установливаться вместо оптико-электронного модуля AN/DXQ-1 DSMAC. Общий объем топлива сокращается до 360 килограммов,операционная дальность полета ракеты — с 1600 до 1200 километров.

rbase.new-factoria.ru

почему летающий «топор» США никогда не будет ракетой №1

Ракетный удар американских ВМС по авиабазе Шайрат вновь обнажил тему сравнения высокоточного оружия. Американские «Томагавки» долгое время оставались главным американским топором войны и считались наиболее прогрессивным вооружением. Однако появление ракетного комплекса «Калибр» и стрельба на несколько тысяч километров через территорию двух стран поставили под вопрос единоличное лидерство «Томагавков».

«Буря в пустыне» и мощный «Рельеф»

Крылатые ракеты «Томагавк» по праву носят звание самых массовых крылатых ракет в мире. Применялись эти ракеты  во время «Бури в Пустыне», этими же ракетами американские корабли помогали «обрабатывать» Югославию. «Томагавки» так же работали во время вторжения американской армии в Ирак в 2003-м, и опыт применения крылатых ракет в таких конфликтах, пожалуй, неоценим. Крылатая ракета — эдакий бульдозер с парой сотен килограммов взрывчатки, расчищающий путь самолетам тактической, да и любой другой авиации. Уничтожение объектов противника американскими специалистам по пиару всегда подавалось, как исключительная, доступная одним лишь американцам технология. Многочисленные съемки и подтверждения пораженных объектов до сих пор можно обнаружить на видеохостингах.

При этом американская разработка подается как уникальная, не имеющая мировых аналогов технология. Однако в этом американские производители не совсем правы.  Точнее, не правы вообще. Задолго до того, как «Томагавки» начали свой боевой поход по территориям стран в разных концах мира, в Советском Союзе уже существовал сухопутный комплекс  с  крылатыми ракетами. Забегая чуть вперед, стоит отметить, что именно 3К12 «Рельеф», размещавшийся на базе восьмиколесного тягача, в виду мобильности комплекса и дальности ракет одним из первых попал в договор о сокращении ракет средней и малой дальности. Данные о проходимости шасси, мощности двигателя и прочие характеристики в этом случае стоит опустить, потому как главного внимания заслуживает сама ракета. В состав самоходного пускового шасси входило шесть крылатых КС-122 с дальностью действия до 2900 (!) километров.

Без малого три тысячи километров дальности в условиях «континентальных» боевых действий и наличия ядерной боевой части могли привести к тому, что вести боевую работу комплексы «Рельеф» могли практически не покидая расположения части. Созданный в ответ на развертывание «сухопутных» ракет «Томагавк» — GLCM в перспективе мог успешно решать боевые задачи, однако многолетней боевой службы уникальный сухопутный, и его «брат-близнец», морской ракетный комплекс не получили. Подписанный в 1987 году договор РСМД между СССР и Соединенными Штатами поставил крест на уникальной разработке, а собранную в целях опытно-войсковой эксплуатации партию самоходных пусковых установок распилили в присутствии международной комиссии.

Гулять, так гулять

Одним из камней преткновения и предметом непрекращающихся споров вокруг сравнения комплексов «Калибр» и «Томагавк», кроме многолетнего «опыта работы» последнего является и расход таких боеприпасов в расчете на одну цель. В этом смысле пример ВМС США и применение КР «Томагавк» по целям во всех известных конфликтах специалистов настораживает. С одной стороны, большой запас собранных по государственным контрактам ракет позволяет устроить удар сразу сотней ракет. Однако целесообразность и эффективность таких ударов раз за разом подвергались сомнению. Только за время операции «Буря в пустые» в 1991 году для применения ракет «Томагавк» задействовали 20 надводных кораблей и подводных лодок. В общей сложности по целям на территории Ирака американские ВМС выпустили 297 ракет, из которых (в виду разных причин) до целей долетели 285.

Эффективность удара «Томагавками» эксперты не берутся оценивать до сих пор, поскольку осуществлялся массированный удар в тесном взаимодействии с самолетами радиоэлектронной борьбы, да еще и ночью. Иракские военные, даже, не смотря на масштаб нападения и техническую оснащенность американской армии, флота в ВВС сумели перехватить около 30 крылатых ракет. Несмотря на то, что крылатые ракеты позволили значительно сократить потери пилотируемой авиации, о тотальном превосходстве на поле боя даже против технически уступающего противника говорить не пришлось. Странностей с нарядами на цель у ракет «Томагавк» прибавилось в ходе авиационных и ракетных ударов по Югославии. По данным экспертов, всего по 200 целям в Югославии было применено более 700 (!) крылатых ракет, включая крылатые ракеты морского базирования.

По оценкам экспертов, свыше 40 ракет при этом было перехвачено средствами ПВО. Причем именно в Югославии вскрылись основные проблемы применения крылатых ракет морского базирования. Сложные метеоусловия, плотная и хорошо организованная структура войск ПВО, а так же сложный характер местности сыграли с высокоточным вооружением злую шутку. Однако, даже не смотря на значительные сложности, тактика применения типового тройного эшелонированного удара (КР, прорыв ПВО, ударный) себя оправдала. Высокий расход ракет на одну цель при этом никого из американских военных не смутил. Не менее масштабным получилось применение крылатых ракет в Афганистане. По сведениям специалистов, в общей сложности против талибов, не имевших серьезных средств ПВО кроме зенитной артиллерии, было применено более 650 крылатых ракет.

Эксперты отмечают, что те же задачи, правда за чуть более продолжительное время, могли решить и самолеты тактической авиации, однако банкет почти в миллиард долларов против складов и других объектов американским военным показался разумным. Практически идентичным остальным оказалось применение ракет «Томагавк» в 2003 году против Ирака. Несмотря на то, что силы ПВО Ирака были в значительной степени лишены четкой координации и связи, в общей сложности по целям на территории страны вновь применили до 700 крылатых ракет, из которых примерно 30 было потеряно. Средний наряд на цель крылатых ракет «Томагавк» за все годы боевой работы эксперты оценивают на уровне четырех ракет на один объект, что, вне всякого сомнения, очень много и крайне дорого.

Эксперты не раз обсуждали тему эффективности ракет «Томагавк» в разрезе отгремевших войн с участием Соединенных Штатов. Вывод, к которому пришли эксперты неутешителен: реальная боевая эффективность американских «топоров» существенно отличается от заявленной, а массированные ракетные удары наносятся по территории стран не столько для поражения объектов, сколько для устрашения и реакции международного сообщества.

В общую картину боевой эффективности вписывается и недавний удар эсминцев ВМС США «Портер» и «Росс» по сирийской авиабазе Шайрат. Согласно полученным данным, по авиабазе было выпущено 59 крылатых ракет «Томагавк», но результаты стрельбы и состояние авиабазы, взлетно-посадочная полоса которой осталась неповрежденной, заставляют задуматься.

«Калибр», который мы сохранили

По словам экспертов, реальную боевую работу могли выполнить наиболее современные модификации ракет «Томагавк», оснащенные специальной системой наведения, и способные «барражировать» в квадрате в поисках цели. Однако и тут, как оказалось, есть целый ряд ограничений. «Начнем с того, что такая ракета действительно может незаметно подойти к цели без использования основных систем навигации. Но этот прием работает лишь в том случае, когда у противника нет вообще никаких средств обнаружения и контроля, и нет ПВО как таковой. Ну подумайте сами, нормальный, хорошо вооруженный и обученный противник позволит воздушным целям по долгу находиться в собственном воздушном пространстве, да еще и угрозу какую-то представлять?», — пояснил в интервью телеканалу «Звезда» военный эксперт Алексей Леонков.

По словам Леонкова, подход к массированному применению КРМБ актуален лишь при определенном наборе условий, одновременно с которыми сосуществует целый ряд ограничений. Благодаря этим ограничениям невозможно полноценное  и эффективное применение КРМБ в отношении противника с развитой и эшелонированной системой ПВО. Это утверждение легко подтверждается перехваченными ракетами «Томагавк» в Ираке и Югославии, а ведь это не самые развитые, с точки зрения технологичности войск, страны.

 Для показательной порки в рамках собственной внешней политики массированный ракетный удар может и сгодится, но вот для реальной боевой работы нужно брать то, что действительно сработает. Работа комплексов «Калибр-НК» в этом отношении является показательным и уникальным явлением сразу по нескольким причинам. Во-первых, практически зарубежные эксперты и спецслужбы российские крылатые ракеты давно похоронили. Порезанный на иголки «Рельеф», и целый ряд других перспективных проектов, казалось, ввергли отечественную «ракетную» промышленность и науку в каменный век.

Однако цель первой боевой стрельбы кораблей Каспийской флотилии была достигнута, а план по международному шуму и истерическим воплям относительно этого события, кажется, и вовсе перевыполнили. У России внезапно оказалась готовая к серийному производству и монтажу на корабли технология, благодаря которой любой цель оказалось возможным поражать через территорию нескольких государств. Во-вторых, эффективность российских крылатых ракет в сравнении с американскими оказалась вдвое выше, а стоимость — ниже.

«Если оценивать трезво, то в вопросе применения крылатых ракет по наземным целям, у нас чистая победа. Американцы тратят на одну цель, в среднем, три ракеты «Томагавк», мы потратили на каждую цель по одной, в редких случаях две, ракете комплекса «Калибр». Строгие в этом плане стандарты и нормативы — это заслуга еще советских военных. Две ракеты на цель уже считается большим перерасходом, поэтому постоянный боевой показатель — одна ракета на цель», — пояснил военный эксперт Алексей Леонков. Важно понимать, что боевая стрельба Каспийской флотилии в этом случае — пристрелка. Обкатка новых технологий и проверка работоспособности всех систем — от координации и боевого планирования до управления боевой работой. К тому же, нельзя забывать о так называемой «вероятности попадания».

У американских ракет «Томагавк» вероятное попадание колеблется на отметке 0,8-0,9. Российские «Калибры» имеют коэффициент 0,9-10. Дальность «работы» американских ракет при этом значительно варьируется — от 600 километров до 1200. Ракеты комплекса «Калибр» обеспечивают устойчивый и постоянный уровень вероятного попадания вне зависимости от удаленности цели, а главную скрипку в этом оркестре играет целеуказание. Полторы тысячи километров, которые преодолели российские ракеты до целей боевиков ИГИЛ в Сирии через территорию нескольких стран, и точность попадания лишний раз говорят о том, что американский «Томагавк» крылатой ракетой номер один никогда не был, и скорее всего, не будет.

www.pravda-tv.ru

Сколько стоит война на Ближнем Востоке для США: sosedgeorg

И расходы продолжают расти: Пентагон просит о выделении из бюджета дополнительных $7,5 млрд, для того чтобы продолжить борьбу с террористической организацией.

Это вдвое больше той суммы, которая выделялась в 2016 г.

Ракета Tomahawk была создана в 1970-е гг., однако получила известность в 1991 г. во время вторжения США в Ирак, где они проводили операцию «Буря в пустыне».

Тогда ракеты Tomahawk часто применялись для поражения военных целей противника.

За последние десятилетия стоимость ракет Tomahawk существенно выросла, что связано с применением новых технологий и модернизации боеголовки. В настоящий момент ракеты Tomahawk можно запускать с кораблей и других устройств.

Текущая версия ракеты Tomahawk позволяет более точно рассчитать удар. Ее также можно перепрограммировать во время полета так, чтобы цель поражения была изменена.

Программа производства ракет Tomahawk существует уже много десятилетий, и ее стоимость превышает $10 млрд, и это только деньги, направляемые на разработку.

Стоимость самой ракеты Tomahawk зависит от ее типа. Более простые версии ракеты стоят $500 тыс. Согласно данным NBC News ракеты, которые применили в Сирии, стоят примерно столько.

Тем не менее существует версия Block IV ракеты Tomahawk, которая более сложная и может поражать движущиеся цели. Ее стоимость достигает $1,5 млн.

По данным американских СМИ, общая стоимость удара по Сирии 7 апреля 2017 года, который был нанесен по приказу президента Трампа, составил от $30 млн до $100 млн.

И если сравнить эти затраты с потерями Сирии в денежном выражении, то эффективность ударов окажется весьма низкой.

Целью удара, как заявляют представители США, было уничтожение военной техники армии Сирии. Но аэродром Шайрат уже несколько месяцев используется в качестве «склада» для техники, которой необходим серьезный ремонт или ожидает списание.

Общий ущерб оценивается всего в $3-5 млн. Эксклюзивные фотографии РИА Новости с базы Шайрат.

Российские военные показали последствия ударов США по базе Шайрат: кадры с воздуха

sosedgeorg.livejournal.com

«Калибр» против «Томагавка»: есть повод для оптимизма!

7 октября  во время военной операции России в Сирии крылатые ракеты 3М14 комплекса «Калибр-НК» были успешно использованы для обстрела позиций боевиков ИГ с кораблей Каспийской флотилии. Три малых ракетных катера проекта 21631 («Углич», «Град Свияжск» и «Великий Устюг») и сторожевой корабль проекта 11661 «Дагестан» выполнили 26 пусков ракет по 11 наземным целям, находящимся на удалении около 1500 км.

Резонансные пуски  российских крылатых ракет большой дальности (КРБД) комплекса «Калибр-НК» из акватории Каспийского моря  вызвали серьезную озабоченность американских военных. До сих пор только США и Великобритания имели  возможность обстрела береговых целей крылатыми ракетами дальностью более тысячи километров  с кораблей и подводных лодок.

Ракеты «Калибр» — это  новейшая  разработка екатеринбургского ОКБ «Новатор»,  усовершенствованный аналог американского «Томагавка».

Справка:

«Томагавк» (или Томахок — англ. BGM-109 Tomahawk, [’tɒmə‚hɔ:k]) — американская многоцелевая высокоточная дозвуковая крылатая ракета (КР) большой дальности, стратегического и тактического назначения. Совершает полёт на предельно малых высотах с огибанием рельефа местности. Находилась на вооружении кораблей и подводных лодок ВМС США, использовалась во всех значительных военных конфликтах с участием США с момента её принятия на вооружение в 1983 году.

Успех «Томагавка» заключался в двух выдающихся разработках: системе коррекции полета по рельефу местности и компактному высокоэкономичному двухконтурному турбореактивному двигателю (ТРДД).

Такие же системы, но намного более совершенные, стоят и на российском «Калибре». Реальные характеристики «Калибра» засекречены. По одним данным его дальность достигает 2600 километров, по другим — более 1500.

Кажущееся несоответствие легко понять, если взглянуть на характеристики «Томагавка» в ядерном и «фугасном» исполнении — 2500 и 1600 км соответственно. Ядерная боеголовка более легкая и может быть доставлена на большую дальность.

Предположительно  при  разработке  новой КРКБД «Калибр» за основу был взят аэродинамически выверенный планер ракеты 3М10, выполненный с применением новых конструкционных материалов, оснащённый модернизированным маршевым двигателем (возможно ТРДД-50БМ) и системой управления на новой элементной базе, дополненной каналом спутниковой навигации.

По мнению ряда экспертов, максимальная расчетная дальность полета «Калибра» составляет 3000 км – по прямой на одной высоте. Это меньше, чем у предшественницы «Калибра» ракеты «Гранат» по простой причине – нецелесообразностью нахождения ракеты в полете более трех часов (это соответствует дальности 2600 км при скорости 0,7М) и, возможно, разницей в системах наведения.

Успешные пуски ракет «Калибр» означают, что Россия получила эффективное средство неядерного сдерживания, которое может быть применено на Ближнем Востоке и Средней Азии. При завершении капитального ремонта и модернизации тяжелого атомного крейсера «Адмирал Нахимов» (близнеца «Петра Великого») и атомной подводной лодки «Иркутск»  российские КРБД смогут достичь любой точки земного шара.

Весьма интересно, что пусками с Каспийской акватории дело может не ограничиться. Вспомним, что 23 сентября прошлого года командующий Черноморским ВМФ доложил президенту о том, что в Новороссийске (Крым тогда еще не был «наш») станут базироваться подлодки, на которых установлены крылатые ракеты большой дальности,  дальность которых составляет тысяча пятьсот километров. Дизель-электрические подводные лодки ЧФ используют торпеды диаметром 533 миллиметра. Именно такие параметры имеет крылатая ракета «Калибр». Она запускается с вертикальных установок или из торпедных аппаратов подлодок (так же как и первые варианты «Томагавка»).

Ракета «Томагавк» сбитая югославскими военными

Успешное применение КРБД «Калибр» в боевой обстановке еще более увеличит его экспортный потенциал. Ранее ракетные комплексы могли устанавливаться только на кораблях и подводных лодках. Прорыв ОКБ «Новатор» в том, что новые крылатые ракеты могут быть установлены в обычном контейнере и применяться автономно. Это в корне меняет стратегию как нападения, так и сдерживания.

Ракетный комплекс «Калибр» внешне выглядит как обычный двенадцатиметровый (сорокафутовый) грузовой морской  контейнер.

У западных экспертов появление такой маскировки вызвало растерянность, так как благодаря ей все правила ведения войны полностью меняются. Такой контейнер может незаметно находиться на морском судне, в железнодорожном вагоне, автоприцепе, и даже  в самолете.

В любом морском порту таких контейнеров несметное количество. Определить, в каком именно из сотен контейнеров установлен внутри комплекс «Калибр», практически невозможно.

Как пишет британская газета «The Daily Telegraph», если бы Ирак имел такие ракетные системы, то США вряд ли бы вторглись в Персидский залив.

«Калибр» в принципе может во многом заменить морскую авиацию и флот. Его цена весьма  конкурентоспособна по сравнению с западными аналогами. Экспортный вариант «Калибра» — «Club» — после успешной демонстрации возможностей российской ракеты в боевой обстановке вполне может завоевать мировой рынок вооружений, потеснив американцев и англичан.

Автор: Владимир Прохватилов, Президент Фонда реальной политики (Realpolitik), эксперт Академии военных наук

Загрузка…

argumentiru.com

Крылатая ракета «Томагавк»: история создания, описание, характеристики

После Второй мировой войны на западных флотах сложилось достаточно сложное положение. С одной стороны, с их количеством проблем не было. С другой — были сложности с их качественным составом. В то время у нашей страны уже появились корабли с мощным ракетным вооружением, тогда как у западных держав такого и близко не было. Основу их флотов составляли корабли, вооруженные старыми артиллерийскими системами и торпедами.

На тот период все это выглядело жутким анахронизмом. Исключения составляли только крейсер (прообраз наших ТАКР) «Лонг Бич» и атомный авианосец «Энтерпрайз». Именно поэтому в конце 60-х годов начались лихорадочные работы по созданию управляемых крылатых ракет, которые были способны резко повысить боеспособность флотов. Так рождалась крылатая ракета «Томагавк».

Первые опыты

Конечно, работы по этому направлению велись и до того периода, так что первые образцы появились достаточно быстро, будучи основаны на сравнительно старых разработках. Самым первым вариантом стала ракета калибра 55 дюймов, предназначенная для использования с пусковыми установками типа «Поларис», которые к тому времени уже предполагалось снять с вооружения. Предполагалось, что она сможет лететь на 3000 миль. Использование же устаревших пусковых установок позволяло обойтись «малой кровью» при переоборудовании старых кораблей.

Вторым вариантом стала более миниатюрная ракета калибром 21 дюйм, предназначенная для запуска из торпедных аппаратов подводных лодок. Предполагалось, что в этом случае дальность полета составит порядка 1500 миль. Проще говоря, крылатая ракета (США) «Томагавк» стала бы тем козырем, который бы позволил шантажировать флот СССР. Получилось ли у американцев достичь своей цели? Давайте узнаем.

Победители конкурса

В 1972 году (феноменальная скорость, кстати) уже был выбран окончательный вариант пусковой установки под новые крылатые ракеты. Тогда же было окончательно утверждено положение об исключительно морском их базировании. В январе государственная комиссия уже отобрала двух наиболее многообещающих кандидатов для участия в полномасштабных испытаниях. Первым претендентом была продукция широко известной компании General Dynamics.

Это была модель UBGM-109A. Второй образец выпустила мало кому известная (и плохо лоббируемая) фирма LTV: ракета UBGM-110A. В 1976 году их начали тестировать, запуская ходовые макеты с борта подлодки. В общем-то, никто из высших чинов и не скрывал, что победители заочно уже признали модель 109А.

Новые рекомендации

В начале марта Государственной комиссией принимается решение, что именно американская крылатая ракета «Томагавк» должна будет стать основным калибром всех надводных кораблей США. Через четыре года производится первый пуск опытного образца с борта американского эсминца. В июне этого же года прошли успешные летные испытания лодочного варианта ракеты. Это стало большим событием в истории всей истории флота, так как это был первый запуск с борта подводной лодки. За три последующих года новое вооружение интенсивно изучалось и тестировалось, было произведено около сотни запусков.

В 1983 году представители Пентагона заявили, что новая крылатая ракета «Томагавк» полностью протестирована и готова к началу серийного производства. Примерно в то же время полным ходом шли отечественные разработки в аналогичных областях. Думаем, что вам будет любопытно узнать о сравнительных характеристиках отечественной техники и вооружения возможного противника времен Холодной войны. Итак, крылатые ракеты «Томагавк» и «Калибр», сравнение.

Сравнение с «Калибром»

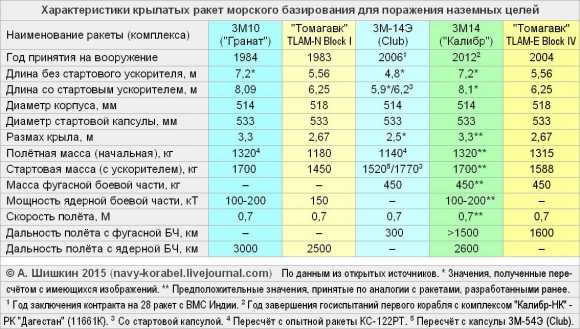

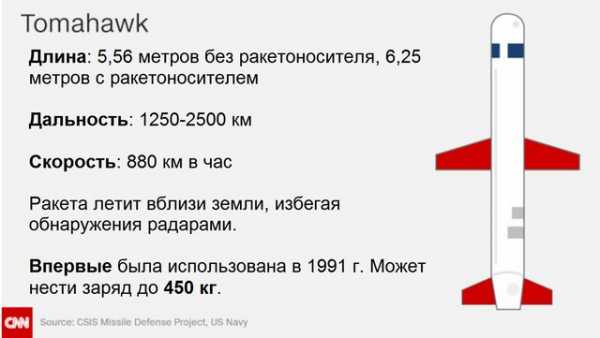

• Длина корпуса без стартового ускорителя («Томагавк»/«Калибр») – 5,56/7,2 м.
• Длина со стартовым усилителем – 6,25/8,1 м.
• Размах крыльев – 2,67/3,3 м.
• Масса неядерной боеголовки – 450 кг (США/РФ).
• Мощность ядерного варианта – 150/100-200 кТ.
• Скорость полета крылатой ракеты «Томагавк» — 0,7 М.
• Скорость «Калибра» — 0,7 М.

А вот по дальности полета провести однозначное сравнение нельзя. Дело в том, что на вооружении американской армии стоят как новые, так и старые модификации ракет. Старые оснащаются только ядерной боеголовкой и могут пролететь до 2,6 тыс. км. Новые несут на себе неядерную боеголовку, дальность крылатой ракеты «Томагавк» составляет вплоть до 1,6 тыс. км. Отечественные «Калибры» могут нести оба типа начинки, дальность полета составляет 2,5/1,5 тыс. км соответственно. В общем, по этому показателю характеристики вооружений практически никак не отличаются.

Вот чем характеризуются крылатые ракеты «Томагавк» и «Калибр». Сравнение их показывает, что возможности обоих типов вооружения примерно идентичны. Особенно это касается скорости. Американцы всегда отмечали, что этот показатель у их ракет выше. Но последние модернизации «Калибра» летают ничуть не медленнее.

Базовые технические характеристики

Новый образчик вооружения выполнен по самолетной схеме моноплана. Корпус цилиндрический, обтекатель оживальной формы. Крыло может складываться и утапливаться в специальный отсек, расположенный в центральной части ракеты, сзади располагается крестообразный стабилизатор. На изготовление корпуса идут различные варианты алюминиевых сплавов, эпоксидные смолы и углепластик. Все они обладают предельно малым аэродинамическим сопротивлением, так как скорость крылатой ракеты «Томагавк» весьма высока. Любые «шероховатости» при таких характеристиках опасны, так как корпус может попросту развалиться на ходу.

Чтобы максимально понизить заметность устройства для локаторов, на всю поверхность корпуса наносится специальное покрытие. Вообще, в этом плане крылатая ракета «Томагавк» (фото которой вы увидите в статье) заметно лучше конкурентов. Хотя эксперты сходятся во мнении, что превалирующая роль в обеспечении незаметности для локаторов принадлежит схеме полета, при которой ракета летит, максимально используя особенности рельефа местности, и на минимальной высоте.

Характеристики боевой части

Основной «изюминкой» ракеты служит боеголовка W-80. Ее вес составляет 123 килограмма, длина – один метр, диаметр 30 см. Максимальная мощность подрыва — 200 кТ. Взрыв происходит после непосредственного контакта взрывателя с целью. При использовании ядерного боеприпаса диаметр разрушений в густонаселенном районе может достигать трех километров.

Одной из важнейших особенностей, которой отличается крылатая ракета «Томагавк», является очень высокая точность наведения, за счет которой этот боеприпас способен поражать малоразмерные и маневрирующие цели. Вероятность этого составляет от 0,85 до 1,0 (в зависимости от базирования и места старта). Проще говоря, точность крылатой ракеты «Томагавк» очень высока. Неядерная боевая часть обладает некоторым бронебойным действием, может включать в свой состав до 166 бом малого калибра. Вес каждого заряда при этом составляет 1,5 килограмма, все они находятся в 24 связках.

Системы управления и наведения на цель

Высокая точность наведения на цель обеспечивается за счет комбинированной работы сразу нескольких телеметрических систем:

• Самая простая из них – инерционная.
• За следование по очертаниям рельефа местности отвечает система TERCOM.
• Служба электронно-оптической привязки DSMAC позволяет с исключительной точностью подводить летящую ракету непосредственно к цели.

Характеристики схем управления

Наиболее простой системой является инерционная. Масса этого оборудования составляет 11 килограммов, оно работает только на начальном и среднем этапе полета. В ее состав входят: бортовой компьютер, инерциальная платформа и довольно простой высотомер, в основе которого лежит надежный барометр. Три гироскопа определяют величину отклонения корпуса ракеты от заданного курса и трех акселерометров, при помощи которых бортовая электроника с высокой точностью определяет ускорение этих ускорений. Одна только эта система позволяет корректировать курс примерно на 800 метров за каждый час полета.

Куда надежнее и точнее DSMAC, наиболее совершенную версию которой имеют крылатые ракеты «Томагавк BGM 109 A». Нужно заметить, что для работы этого оборудования в память оборудования предварительно должна быть загружена оцифрованная съемка того района, над которым будет пролетать Tomahawk. Это позволяет задать привязку не только к координатам, но и к рельефу местности. Подобную схему, к слову говоря, использует не только американская крылатая ракета «Томагавк», но и отечественный «Гранит».

Сведения о способах и установках запуска

На кораблях для хранения и запуска этого типа вооружения могут быть использованы как штатные торпедные аппараты, так и специальные шахты вертикального старта (что касается подлодок). Если же говорить о надводных кораблях, то на них монтируются контейнерные пусковые установки. Нужно отметить, что корабельная крылатая ракета «Томагавк», характеристики которой мы рассматриваем, хранится в специальной стальной капсуле, будучи «законсервирована» в слое азота под высоким давлением.

Хранение в таких условиях не только позволяет гарантировать нормальную работоспособность устройства на протяжении сразу 30 месяцев, но и помещать его в обычную торпедную шахту без малейших доработок конструкции последней.

Особенности механизмов запуска

На американских подлодках имеется по четыре стандартных торпедных аппарата. Они располагаются по два с каждого борта. Угол расположения – 10-12 градусов, что обеспечивает возможность выполнения торпедного залпа с максимальной глубины. Это обстоятельство позволяет значительно снизить демаскирующие факторы. Труба каждого аппарата состоит из трех секций. Как и в отечественных торпедных шахтах, американские ракеты располагаются на поддерживающих роликах и направляющих. Стрельба инициируется в зависимости от открытия или закрытия крышки аппарата, что делает невозможным «выстрел в ногу», когда торпеда взрывается в самой подлодке.

На задней крышке торпедного аппарата имеется смотровое окно, при помощи которого можно следить за наполнением его полости и состоянием механизмов, манометром. Туда же крепятся выводы от корабельной электроники, которая контролирует процессы открытия крышек аппарата, их закрытие и непосредственный процесс запуска. Крылатая ракета «Томагавк» (характеристики ее вы прочтете в статье) выстреливается из шахты за счет работы гидравлических приводов. Один гидроцилиндр устанавливается на каждые два аппарата на каждый борт, работает он следующим образом:

• Сперва в систему подается определенный объем сжатого воздуха, который действует одновременно и на шток гидроцилиндра.
• За счет этого он начинает подавать воду в полость торпедных аппаратов.
• Так как они заполняются водой быстро, начиная от задней секции, в полости создается избыточное давление, достаточное для выталкивания ракеты или торпеды.
• Вся конструкция сделана так, что одномоментно с нагнетательной цистерной может быть соединен только один аппарат (то есть два с обеих бортов). Это препятствует неравномерному заполнению полостей торпедных шахт.

Как мы уже говорили, в случае надводных кораблей используются вертикально расположенные пусковые контейнеры. В их случае имеется вышибной пороховой заряд, который позволяет несколько повысить дальность полета крылатой ракеты «Томагавк» за счет экономии ресурса ее маршевого двигателя.

Управление процессом стрельбы

За проведение всех подготовительных этапов и, собственно, запуска, отвечают не только стоящие на боевых постах специалисты, но и система управления стрельбой (она же СУС). Компоненты ее размещаются как в самом торпедном отсеке, так и на командном мостике. Конечно, отдать приказ о произведении запуска можно только с центрального пункта. Туда же выводятся дублирующие приборы, показывающие характеристики ракеты и ее готовность к запуску в режиме реального времени.

Следует отметить одну важную особенность американских флотских соединений. В них используется сложная автоматизированная система корректировки и интеграции. Проще говоря, несколько подлодок и надводных кораблей, на вооружении которых имеются крылатые ракеты «Томагавк», ТТХ которых имеются в статье, могут действовать как единый «организм» и выпускать ракеты по одной и той же цели практически одновременно. С учетом высокой вероятности попадания, даже корабль или наземная группировка противника с мощной и эшелонированной системой ПВО почти наверняка будут уничтожены.

Запуск крылатой ракеты

После поступления приказа на запуск начинается предполетная подготовка, которая должна занимать не более 20 минут. В этот же момент давление в торпедном аппарате сравнивается с таковым на глубине погружения, чтобы старту ракеты ничего не мешало.

Производится ввод всех необходимых для проведения стрельб данных. Когда поступает сигнал, гидравлика выталкивает ракету из шахты. На поверхность она всегда выходит под углом около 50 градусов, что достигается в результате работы систем стабилизации. Вскоре после этого пиропатроны сбрасывают обтекатели, раскрываются крылья и стабилизаторы, включается маршевый двигатель.

За это время ракета успевает взлететь на высоту приблизительно 600 м. На основном участке траектории высота полета не превышает 60 метров, а скорость — достигает 885 км/ч. Сперва наведение и курсовую корректировку осуществляет инерциальная система.

Работы по модернизации

В настоящее время американцы ведут работы, направленные на увеличение дальности полета сразу до трех-четырех тысяч километров. Достичь таких показателей планируется за счет использования новых двигателей, топлива, а также снижения массы самой ракеты. Уже ведутся исследования в области создания новых материалов на базе углепластиков, которые будут очень прочными и легкими, но при этом достаточно дешевыми для того, чтобы их можно было запустить в массовое производство.

Во-вторых, планируется значительно улучшить точность наведения на цель. Достичь этого предполагается за счет внедрения в конструкцию ракеты новых модулей, ответственных за точное спутниковое позиционирование.

В-третьих, американцы были бы не прочь увеличить глубину запуска с 60 метров до (как минимум) 90-120 метров. Если им это удастся, факт пуска «Томагавка» станет еще сложнее засечь. Нужно сказать, что отечественные конструкторы в настоящее время работают практически над теми же задачами, но в отношении нашего «Гранита». Кроме того, ведется работа в области снижения радиолокационной заметности ракеты и противодействия средствам ПВО.

Для этой цели планируется использование более мощных компьютерных систем для тесного взаимодействия со своими устройствами подавления помех. Если все это будет работать в комплексе, а также будет повышена скорость, то «Томагавки» смогут эффективно проходить через многие эшелонированные системы ПВО.

Уникальной возможностью современных КР американского производства является возможность их использования в роли БПЛА: ракета может летать около предполагаемой цели не менее 3,5 часа, причем в это время она передает все полученные данные в центр управления.

Боевое применение

Впервые новые ракеты были широко использованы во время проведения небезызвестной операции «Буря в пустыне», которая была инициирована в 1991 году и направлялась против властей Ирака. С подлодок и кораблей надводной флотилии американцы запустили 288 «Томагавков». Считается, что не менее 85 % из них достигли установленных целей. В ходе многочисленных военных конфликтов, в которых участвовали США с 1991 года по настоящее время, они затратили не менее 2000 крылатых ракет различных модификаций. Впрочем, при этом использовались исключительно неядерные боеприпасы.
