Складной ак 74 – Автомат Калашникова АК-74 / АКС-74 / АК-74Н / АКС-74Н — Россия — Автоматы — Каталог статей

Техническое устройство типовой модели

По сравнению с прототипной моделью — модель АК-47 (модель 1947 года) имеет полностью модернизированную конструкцию и внешний силуэт. В отдельных узлах и деталях были реализованы новейшие оружейные изыски, заимствованные из трофейного и собственного вооружения.

К основным техническим и конструктивным особенностям можно отнести:

• Цельная ложа в классическом понимании отсутствовала. Для того, чтобы оружие максимально крепко фиксировалось в руках — приклад разделен проточкой между прикладом и цевьем. Ствольная коробка значительно укреплена, на нее установлен отражатель для стреляных гильз.
• Затвор и перезаряжающая рукоятка были перенесены на правую сторону автомата. Дело в том, что создание автомата шло совместно с мнением солдат, которые и указали на неудобство расположения с левой стороны во время стрельбы «от бедра» на бегу и пр.
  Так же справа находится единственная поворотная планка, позволяющая переключать огонь с одиночного на автоматический, а так же использовать планку в качестве предохранителя.
• Затворная рама представляет из себя крепкую и основательную конструкцию из железа большой жесткости, а так же крепкую возвратную пружину, что позволило создать надежный и самый качественный в мире автомат за всю историю оружия.

В настоящее время автоматы не оснащаются деревянными прикладами. На АК-47 был скомплектован прикладом из березы под тремя слоями лака — это в значительной мере уберегало деревянные фрагменты от расщепления и набухания в сырых условиях.

АКС — 47

Одновременно с предыдущей модификацией была разработана «складная» модель. Складная модификация должна была поступить на вооружение для войск спецназначения, МВД, а так же для десантников, оружие которых во время прыжка должно быть максимально компактным. В модели приклад выполнялся из металла и складывался под ствольную коробку сбоку, на складном шарнире был фиксатор.

Сергей Монетчиков, издатель журнала о российском оружии, указал в одной из заметок: «Данный приклад позволил придать оружию максимальную компактность, что незаменимо при стрельбе из танковых амбразур и люков, бойниц БТРа, при езде на лыжах и пр.»

Конструкторами было задумано, как вариант, возможная стрельба с сложенным прикладом, но в классическом варианте тактики приклад должен был быть откинут. Однако в то время наметились и первые небольшие минусы: приклад не обладал нужной жесткостью, мог изгибаться при сильном ударе, а плечевая планка ложилась чуть выше плеча и соскакивала при стрельбе «длинными».

АКМ и АКМС

1959 год — десять лет после того, как АК-47 был принят на вооружение регулярной армии. Новая модификация обладала большей дальнобойностью, удобством и убойной силой, аналогично повысилась и надежность.

Однако кучность боя осталась такой же, как и у АК-47, все дело в том, что на модели осталось старое оснащение затворной рамы фиксаторным «лепестком», который останавливал затвор в переднем крайнем положении перед очередным выстрелом. Лепесток откидывался силой пороховых газов, и производился новый выстрел, но это замедляло скорость стрельбы.

Так же изменилось и оснащение автомата дополнительными средствами: в приклад был помещен пинал с инструментами, шомпол стал помещаться под дульную коробку, а штык вместо о обоюдоострого стал однозаточным.

АК-74

1960 год — год, когда конструкторами была разработана модификация автомата под калибр пули 5.45, то есть импульсный патрон. Это было вызвано тем фактом, что калибр 7.62 не давал качественно кучной стрельбы, поэтому было принято решение заменить калибр на более «мелкий».

Так же причиной данной модификации и стал следующий факт, закрепленный в истории: новый автомат по кучности боя очень сильно устал американской штурмовой винтовке м-16, которая была вывезена в Союз трофеем из Вьетнама. То, что автомат качественно уступал зарубежным конкурентам и подстегнуло конструкторов на создание модифицированного автомата.

По сравнению с предыдущей конфигурацией автомат обзавелся двухкамерным газовым тормозом, который уберегал затворный «лепесток» от заклинивания. Примечательным является тот факт, что именно «семьдесят четвертый» и стал родоначальником всего современного семейства автомата Калашникова.

Видео: как стреляет автомат

Современные модификации

Как уже было указано, все новые автоматы оснащались двухкамерным дульным тормозом, который так же в существенной мере (до 80%) поглощал отдачу. На ствольной коробке появилась крепежная планка для установки калиматорного прицела, прицела с прибором ночного видения, оптики и пр. В конструкции автомата стали активно использоваться жесткие полимерные соединения, которые сделали приклад прочнее, но мягче для плеча.

Так же разработаны модификации полностью из углепластика весом не более двух килограмм и прочее.

Автомат Калашникова был и остается гордостью отечественного вооружения, моделью, которая известна во всем мире, как оружие «независимости», качественный и надежный «боевой товарищ».

Видео об автомате Калашникова

big-army.ru

Автомат Калашникова AK-74 , АКС-74, АК-74М

Опытный автомат Калашникова калибра 5.45мм, примерно 1970 год

Опытный автомат Константинова СА-006 калибра 5.45мм, примерно 1970 год

5.45мм автомат Калашникова АК-74

АК-74 поздних выпусков, с пластиковой черной фурнитурой и штык-ножом нового образца

 АКС-74 со складным вбок металлическим прикладом

АК-74М. Самый новый вариант, принят на вооружение Российской Армии в начале 1990х.Отличается от поздних АК-74 складным вбок пластиковым прикладом и планкой для крепления прицельных приспособлений на левой стороне ствольной коробки.

Автомат АК-74М с подствольным гранатометом ГП-30

Автомат АК-74М со сложенным прикладом

5.45х39мм патроны 7Н6 для АК-74.

Развитие индивидуального стрелкового оружия за последние 200 лет сопровождалось периодическим, но неуклонным уменьшением калибра оружия, связанным с развитием технологий в производстве как оружия, так и боеприпасов для него.

Так, к середине 19 века обычным калибром длинноствольного оружия считалось 0.4 — 0.5 дюйма (10 — 12.7 мм). В последнее двадцатилетие 19 века начался переход к оружию уменьшенного калибра, как правило порядка 0.3 дюйма (7.62мм или около того, в диапазоне 7-8 мм). Уже в первой половине 20 века проводились неоднократные попытки дальнейшего снижения калибра оружия до 7 и менее миллиметров, а также уменьшения мощности штатных винтовочных боеприпасов, особенно после появления автоматического оружия.

Начиная со Второй Мировой войны в армиях мира начинают появляться боеприпасы уменьшенной мощности (промежуточные), имеющие, однако, стандартный винтовочный калибр 7.62 — 8 мм (немецкие 7.92х33мм, советский 7.62х39мм). Всерьез проблемой снижения калибра своих винтовок первыми занялись американцы, приняв на вооружение в середине 1960х штурмовую винтовку M16A1.

Как только практический опыт американцев подтвердил возможность и полезность дальнейшего снижения калибров (теоретически эту необходимость до того обосновывали неоднократно), полномасштабные работы в этом направлении начались и в других странах, в том числе и в СССР. С начала 1960х годов в СССР на основе штатного патрона 7.62х39мм разрабатывались патроны калибра 5.6мм, а к концу шестидесятых уже был разработан новый патрон калибра 5.45мм, имевший удлиненную пулю с комбинированным стальным и свинцовым сердечником и полостью в носике.

Начальная скорость пули составляла порядка 900 м/с, общая масса патрона 10,2 грамма, на 6 грамм меньше, чем масса патрона 7.62х39мм (16.2 г), что при носимом боекомплекте всего в 8 магазинов (240 патронов) дает экономию массы в 1,4 кг.

Новый патрон также имел существенно более настильную траекторию пули, что обеспечивало большую почти на 100 метров дальность прямого выстрела. За счет особенностей конструкции пули при попадании в тело она должна была начинать кувыркаться, нанося более тяжелые, чем обычно, раны, однако по некоторым данным, так происходит не всегда.

ТТТ на новый комплекс из унифицированных автомата и ручного пулемета под патрон калибра 5.45мм был выпущен ГРАУ ГШ Советской Армии в 1966 году, а в 1968 году были начаты конкурсные испытания целого ряда опытных образцов.

При этом, в силу требований по существенному повышению кучности стрельбы и вероятности поражения цели (по сравнению со штатным автоматом АКМ) большая часть конкурсных образцов имела так называемую «сбалансированную» автоматику, где импульс движения массивной затворной группы компенсировался встречным движением специального противовеса, тем самым существенно снижая вибрацию и ощущаемую стрелком отдачу оружия при стрельбе.

По результатам испытаний наиболее удачным образцом со сбалансированной автоматикой оказался автомат СА-006 разработки конструктора Константинова из города Ковров. В последнем, войсковом туре испытаний ему противостоял автомат А-3 конструкции Калашникова, имевший «традиционную» автоматику и являвшийся развитием автомата АКМ.

По результатам испытаний автомат Константинова показал более высокую боевую эффективность (вероятность поражения цели), лучшую кучность стрельбы, при сравнимой с конкурентом надежности. Тем не менее, конкурсная комиссия рекомендовала принять на вооружение автомат Калашникова, как имеющий отработанную и освоенную промышленностью и войсками конструкцию.

Кроме того, новый 5.45мм автомат Калашникова был несколько легче конкурента и дешевле в производстве. В начале 1974 года новый автомат Калашникова был принят на вооружение советской армии в двух основных вариантах — АК-74 (с фиксированным деревянным прикладом) и АКС-74 (со складным вбок прикладом).

В ходе производства базовая конструкция автомата претерпела некоторые изменения. Первоначально цевье и приклад новых автоматов были изготовлены из дерева, позже их стали изготавливать из черного пластика. Появились так называемые «ночные» варианты АК-74Н, имевшие боковую планку для крепления инфракрасных ночных прицелов.

Магазины, первоначально изготавливаемые из оранжево-коричневого пластика, стали делать из черного пластика. Самым последним и в настоящее время основным вариантом стал автомат АК-74М, поступающий на вооружение Российской Армии с начала 1990х годов.

Этот автомат отличается главным образом тем, что заменил собой сразу АК-74, АКС-74 и АК-74Н, благодаря тому, что имеет складной на левую сторону приклад из черного пластика (внешне аналогичный прикладу АК-74 поздних серий), а также универсальную планку для крепления прицелов (как ночных, так и дневных) на левой стороне ствольной коробки. К сожалению, других сколько-нибудь существенных изменений АК-74М не претерпел, сохранив не слишком удобные органы управления (особенно — переводчик-предохранитель) еще от АК.

Ожидавшейся замены автоматов АК-74 на принципиально иные, более совершенные системы так и не произошло, и, скорее всего, в обозримом будущем не произойдет, так как новый автомат Никонова АН-94, созданный и официально принятый на вооружение в рамках конкурса «Абакан», очевидно, не станет не только основным, но и сколько-нибудь массовым оружием (см.отдельную статью про АН-94 на этом же сайте).

Техническое описание:

 Так как с точки зрения внутреннего устройства АК-74 принципиальных отличий от АКМ не имеет, подробное описание можно найти в статье про АК / АКМ, а тут я укажу только на отличия АК-74 от предшественников.

Наиболее заметное внешнее отличие автоматов серии АК-74 от предшественников — это массивный дульный тормоз, позволяющий снизить и так не слишком сильную отдачу еще больше.

Это позволяет улучшить точность и кучность стрельбы, особенно быстрыми одиночными выстрелами и очередями. Недостаток нового дульного тормоза — он направляет ударную звуковую волну главным образом в стороны, и звук выстрела ощущается соседями стрелка с боков довольно болезненно. АК-74 может комплектоваться подствольным 40мм гранатометом ГП-25 или ГП-30, при этом при присоединенном штык-ноже стрельба из гранатомета невозможна. Автомат АКС-74, в отличие от АКМС, имеет более удобный и прочный складной на левую сторону металлический приклад рамочного типа.

Интересно также отметить, что в отличие от 7.62мм автомата АКМ автоматы АК-74 не оснащаются глушителем звука выстрела — в бесшумном варианте выпускался только укороченный автомат АКС-74У.

spec-naz.org

АК-74М и телескопический приклад. Часть 1

Вообще, я не ставил целью получить АК с телескопическим прикладом. Меня интересовал приклад, который бы складывался направо и не мешал установке на боковой кронштейн различных прицелов. Можно было бы приобрести приклад ПТ-1 от фирмы «Зенит», который складывается налево поверх кронштейна прицела, но мне не нравилась, ни его конструкция, ни цена. Самым простым оказалось приобрести адаптер для телескопического приклада с узлом складывания и уже от него строить всю конструкцию.

Просмотрев предложения, имеющиеся на рынке, я остановил свой выбор на данном образце.
Согласно описаниям на различных сайтах, этот адаптер позволяет установить на АК со складным в бок прикладом телескопический приклад со складыванием направо и фиксацией.
Вес — 170г
Материал — алюминиевый сплав

Конструктивно он состоит из трёх элементов:

Первый элемент — это узел крепления к ствольной коробке. Копия аналогичного элемента штатного приклада АК-74М. Правда имеется дополнительная проточка со стороны отверстия для оси, я так понимаю — это для совместимости с гражданским семейством АК. Не силён в этих вопросах.

Второй элемент — это узел складывания. Принцип его работы прост — это два зуба на подпружиненной оси. Зубы имеют клиновидную форму, что позволяет им, под воздействие вертикального усилия от пружины, плотно прилегать друг к другу. Если же пружину сжать, что зубы выходят из зацепления и узел складывается.

Фиксация в сложенном положении осуществляется за счёт фигурной формы верхней части петель узла и усилия пружины.

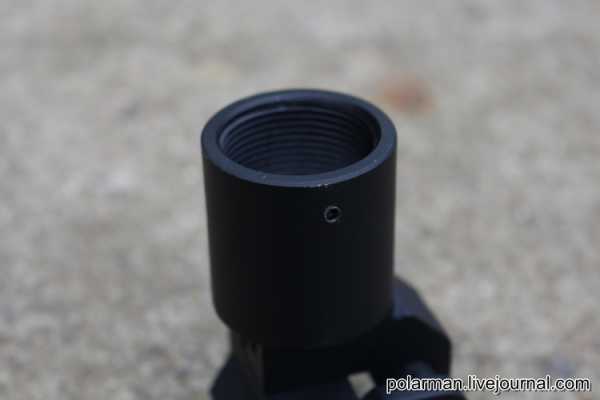

Третий элемент — это узел крепления трубы приклада. Ничего особенного собой не представляет: обычная «гайка» с внутренней резьбой и маленьким шестигранником для правильного позиционирования трубы.

Не скрою, что важным фактором при выборе столь важного узла стала его цена. А именно — низкая цена. Понятно, что хорошая вещь не может стоить дёшево, но желание попробовать нечто новое за небольшие деньги взяло верх.
Первое что меня напрягло — это отсутствие информации о производителе. На каких-то сайтах было указано, что производитель UTG, на каких-то — «сделано в России», где-то вообще эта графа пустовала. Углубившись в дебри, я выяснил, что фирма CAA когда-то производила такой адаптер, но сейчас на официальном сайте информации о нём нет, а вообще он был стальной и стоил немалых денег. Второе, что бросилось в глаза — это не высокое качество материала — он слабо тянул на деталь для огнестрельного оружия со всеми вытекающими из этого нагрузками.
Не смотря ни на что, я решил идти дальше.

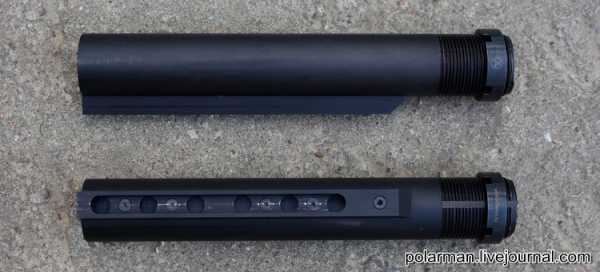

На адаптер я установил 6-ти позиционную трубу от Military Equipment.
Вес — 130г
Материал — Д16Т
Раньше я имел дело с некоторой продукцией данной фирмы, так что знал чего ожидать. Меня устраивало то, что труба Mil-Spec, да и конструкция простая — это было то, что мне нужно. Разве что стоит отметить низкое качество анодирования — на «троечку»: не равномерное покрытие со светлыми полосами.
В комплекте к трубе не было контргайки, так что я приобрёл её вместе с ключом для установки у фирмы Armacon. Ранее я приобретал ряд их деталей и остался очень доволен. Гайка стальная, весит 17г. Меня сразу предупредили, что садится на трубу она плотно, так что стоит капнуть на резьбу немного масла, впрочем, проблем с установкой у меня не возникло.

Мне не нравятся массивные крупные приклады на подобии тех, что делает, например, Fab Defence, поэтому первоначально я хотел достать приглянувшийся мне Magpul MOE Carbine Stock, но такового в ближайшем доступе не было, а более дорогой Magpul CTR Carbine Stock был мне не по карману, да и Mil-Spec исполнение оказалось редким. Так что я обратил своё внимание на бюджетный вариант компактного приклада — CAA SBS Stock.

Производителем заявлена совместимость как с Mil так и с Comm-Spec трубами, насколько это правда сказать не могу. Для более плотной посадки в верхней части приклада имеется вырез, за счёт которого труба поджимается в посадочном отверстии. Место контакта щекой приклада прорезинено, а на верхнем торце имеется отверстие для номера позиции приклада, если таковые нанесены на трубу. По обеим сторонам находятся гнёзда для быстросъёмных антабок, по типу PBSS1. Вес — 310г.

На нижнем ребре имеется замок кнопки регулировки положения приклада на трубе, который предохраняет от несанкционированной смены положений и снятия приклада с трубы.

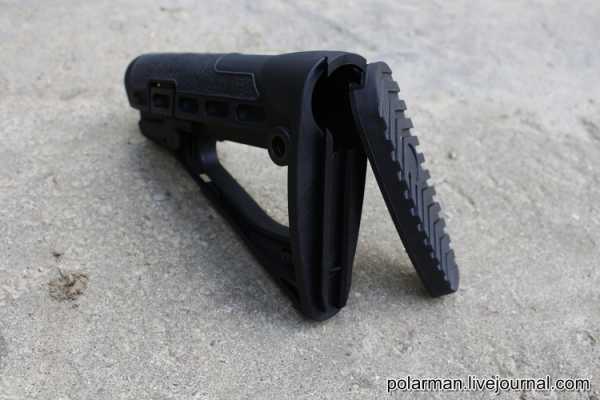

Тыльник приклада съёмный, правда не понятно зачем, ибо в каталоге CAA сменных тыльников не имеется.

Приклад мне очень понравился, в том числе по соотношению цена-качество. Симметричный — позволяет одинаково удобно вкладываться как с правого, так и с левого плеча. Имеет несколько точек крепления ремня. В общем-то — это то что я и хотел.

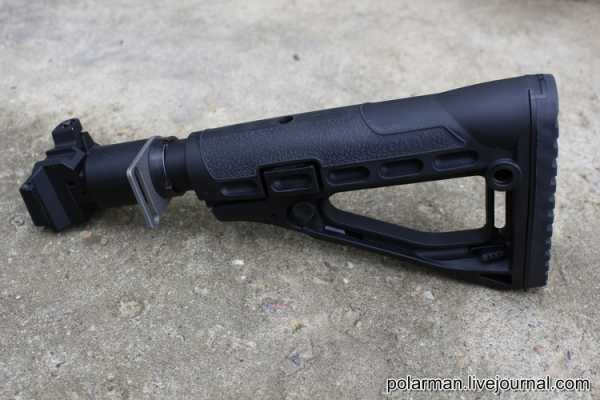

Собрав всё воедино, получил вот такой результат:

Резьбовые соединения собирал с фиксатором резьбы. Приклад сел на трубу отлично, с минимальным продольным свободным ходом, вся конструкция получилась монолитной. Тот же CAA CBS Stock у сослуживца на трубе от CAA жутко болтается. Единственное, что позиций стало не 6, а 5, т.к. в самой короткой приклад наползал на резьбу трубы, а в данном случае она целиком вкручена в адаптер. Для крепления ремня друг изготовил мне стальную антабку, от которой, к сожалению, пришлось отказаться, из-за того, что при максимально задвинутом прикладе и вкладке с правого плеча я бился об неё зубами, рискуя их на ней и оставить.

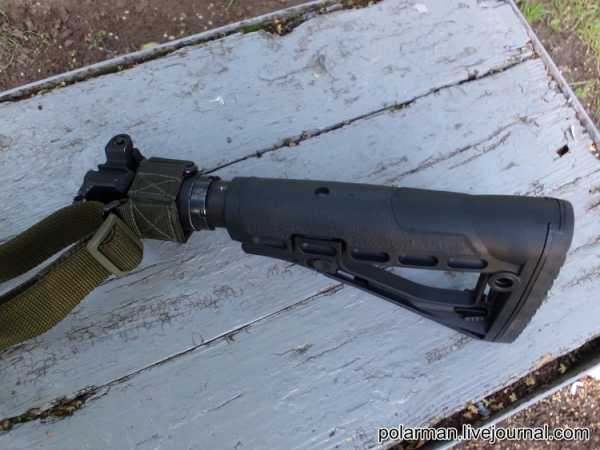

Так что я просто установил штатный обхват от трёхточеного ремня. Что бы он не съезжал с положенного места, пришил на обхват полоску велкро, а ответную часть приклеил на адаптер.

Приклад в сборе, установленный на АК-74М:

То, ради чего всё это и городилось — складывание в левую сторону с фиксацией в обход бокового кронштейна для крепления прицелов:

Без насадки на рукоятку затворной рамы остаётся достаточно место для хода рамы, возможно можно стрелять и с насадкой, но я не пробовал.

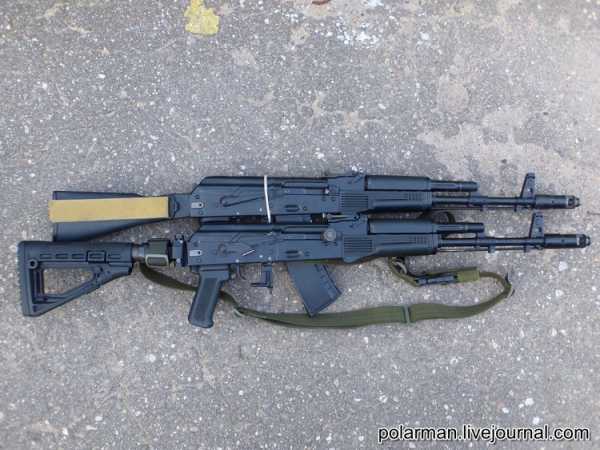

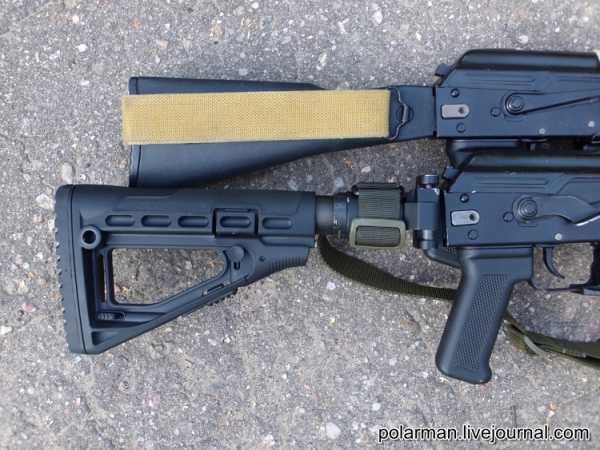

Телескопический складной приклад в сравнении со штатным АК-74М:

Приклад длиннее штатного, что для среднего и высокого роста не критично, а некоторым даже удобнее — это индивидуальный вопрос.

Возможность складывать приклад сыграла в плюс и на прыжках. За счёт того, что автомат становился короче, его можно было поднять выше колена, и при приседании на него он не упирался стволом в грунт:

О качестве материала адаптера можете судить сами. Писать ничего не буду.
Просто хочу предостеречь, что данный адаптер продаётся в ряде магазинов под немного разными названиями:
Allmulticam — Складной адаптер для установки телескопических прикладов
Дед Мазай — Втулка — переходник (адаптор) поворотная для установки регулируемых по длине телескопических складных прикладов вместо штатных складных на автоматы АК и карабины САЙГА Россия
STRELOK — Переходник для установки регулируемых телескопических прикладов вместо складных на АК, Сайга

Можно, конечно, сказать, что это моя вина, но для себя я выводы сделал. Желаю сделать их и вам, в не зависимости от того, какими они будут.

Ну и что бы не заканчивать на грустной ноте — написал же что будет продолжение — телескопический приклад я всё-таки поставлю и расскажу об этом во второй части.

polarman.livejournal.com

Автомат Калашникова АК-74 / АКС-74 / АК-74Н / АКС-74Н (Россия / СССР)

Появление во второй половине ХХ столетия автомата Калашникова АК-74 было связано с тенденцией перехода и принятием на вооружение стрелкового оружия под боеприпасы меньшего калибра.

Развитие индивидуального стрелкового оружия сопровождалось периодическим, но неуклонным уменьшением калибра оружия, связанным с развитием технологий в производстве, как оружия, так и боеприпасов для него. В середине XIX века обычным калибром длинноствольного оружия считалось 0.4 — 0.5 дюйма (10 — 12.7 мм). В последнее двадцатилетие XIX века начался переход к оружию уменьшенного калибра, как правило, порядка 0.3 дюйма (7.62 мм или около того, в диапазоне 7-8 мм). В первой половине XX века проводились неоднократные попытки дальнейшего снижения калибра оружия до 7 мм и менее, а также уменьшения мощности штатных винтовочных боеприпасов, особенно после появления автоматического оружия. Начиная со Второй Мировой войны в армиях мира стали появляться боеприпасы уменьшенной мощности (промежуточные), имеющие, однако, стандартный винтовочный калибр 7.62 — 8 мм (немецкие 7.92х33 мм, советские 7.62х39 мм).

Всерьез проблемой снижения калибра своих винтовок первыми занялись американцы, приняв на вооружение в середине 1960-х годов штурмовую винтовку M16A1. Как только практический опыт американцев подтвердил возможность и полезность дальнейшего снижения калибров, полномасштабные работы в этом направлении начались и в других странах, в том числе и в СССР.

В начале 1970-х годов группа конструкторов в составе В.М. Сабельникова, А.И. Булавского, Б.В. Семина, М.Е. Федорова и др. завершила разработку нового 5,45-мм патрона (5,45х39 мм).

Уменьшение калибра до 5,45 мм и веса (в 1,5 раза), вдвое меньшее соотношение между весом пули и порохового заряда по сравнению с патроном 7,62х39 мм сулили значительное повышение начальной скорости пули, увеличение настильности траектории, уменьшение импульса отдачи, увеличение носимого боекомплекта без повышения общего веса выкладки стрелка. Новый патрон калибра 5.45 мм, имел удлиненную пулю с комбинированным стальным и свинцовым сердечником и полостью в носике. Начальная скорость пули составляла порядка 900 м/с, общая масса патрона – 10,2 грамма, что на 6 грамм меньше, чем масса патрона 7.62х39 мм (16.2 г), и при носимом боекомплекте в 8 магазинов (240 патронов) дает экономию массы в 1,4 кг. Существенно более настильная траектория пули обеспечивала большую почти на 100 метров дальность прямого выстрела.

Тогда же в СССР началось проектирование нового семейства стрелкового оружия под патрон 5,45х39 мм, а в дальнейшем и ряд их испытаний.

По результатам испытаний наиболее удачным образцом со сбалансированной автоматикой оказался автомат СА-006 разработки конструктора Константинова из города Ковров, которому в последнем, войсковом туре испытаний противостоял автомат А-3 конструкции Калашникова, имевший «традиционную» автоматику и являвшийся развитием автомата АКМ. При этом автомат Константинова показал более высокую боевую эффективность (вероятность поражения цели), лучшую кучность стрельбы, при сравнимой с конкурентом надежности.

Тем не менее, конкурсная комиссия рекомендовала принять на вооружение автомат Калашникова, как имеющий отработанную и освоенную промышленностью и войсками конструкцию. Кроме того, новый 5.45 мм автомат Калашникова был несколько легче конкурента и дешевле в производстве, а широкая унификация деталей с АКМ позволила быстрее наладить производство нового оружия и упрощала его ремонт и освоение в войсках.

В начале 1974 года новый автомат Калашникова был принят на вооружение Советской Армии в двух основных вариантах – АК-74 (с фиксированным деревянным прикладом) и АКС-74 (со складным вбок прикладом).

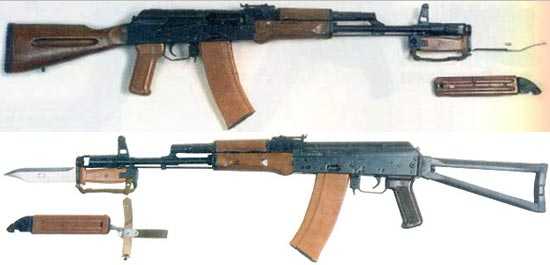

АК-74 (вверху) АКС-74 (внизу) образца 1974 года

Конструкция автомата Калашникова АК-74 практически полностью повторяет схему АКМ с которым унифицировано 9 узлов (36 %) и 52 детали (53 %), и с точки зрения внутреннего устройства АК-74 принципиальных отличий от АКМ не имеет. Однако в новом автомате был применен ряд новшеств.

Изменилась технология производства оружия – большее число деталей (газовая камера, кольцо цевья, спусковой крючок, колодка прицела, опора мушки) стали выполнять из точных литых заготовок по выплавляемым моделям.

Существенным новшеством явилось двухкамерное дульное устройство, выполняющее задачи дульного тормоза, компенсатора и пламегасителя. Массивный дульный тормоз позволил снизить и так не слишком сильную отдачу еще больше, что позволило улучшить точность и кучность стрельбы, особенно быстрыми одиночными выстрелами и очередями. Однако он имеет и определенный недостаток – направляет ударную звуковую волну главным образом в стороны, и звук выстрела ощущается соседями стрелка с боков довольно болезненно.

Питание оружия осуществляется из коробчатого, секторного, с пластмассовым корпусом магазина и шахматным расположением 30 патронов. Магазины, первоначально изготавливаемые из оранжево-коричневого пластика позже стали производить из черного пластика. Имеется специальное приспособление для снаряжения магазина из обоймы, вмещающей до 15 патронов. Разработанное группой Калашникова приспособление для сцепления «боевого» и запасного магазина (в 1980-х годах в Афганистане солдаты использовали для этого изоленту) не было принято к производству.

Наравне с прежним, к автоматам был принят новый штык-нож с упрощенной формой упрочненного клинка и более удобной рукояткой.

Автоматы семейства АК-74 могут комплектоваться подствольным 40-мм гранатометом ГП-25 или ГП-30, при этом при присоединенном штык-ноже стрельба из гранатомета невозможна.

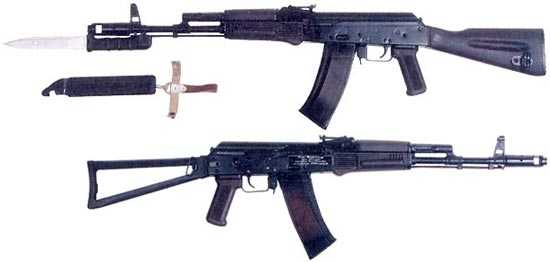

АК-74 (вверху) и АКС-74 (внизу) более позднего выпуска с прикладом и цевьем из пластика

На прикладе АК-74 имеется два продольных желоба для облегчения оружия. Затыльник приклада обрезиненный с поперечными канавками для увеличения трения приклада по плечу.

Модификация АКС-74 для воздушно-десантных войск была создана с облегченным металлическим прикладом треугольной формы, складывающимся влево, более удобным, чем у АКМС. Треугольная форма обеспечивает прикладу большую жесткость.

В ходе производства базовая конструкция автоматов АК-74 и АКС-74 претерпела некоторые изменения. Первоначально цевье и приклад новых автоматов были изготовлены из дерева, позже их стали изготавливать из черного пластика.

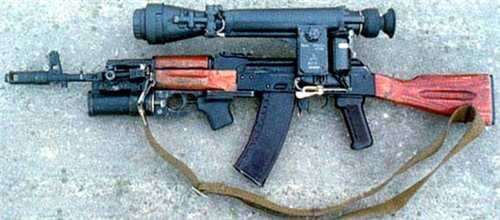

АК-74Н с установленным ночным прицелом и подствольным гранатометом

Кроме автоматов АК-74 и АКС-74 на их базе были созданы так называемые «ночные» варианты АК-74Н и АКС-74Н, имевшие боковую планку для крепления инфракрасных ночных прицелов. Вместо ночных прицелов можно использовать оптические прицелы.

По оценкам специалистов, АК-74 в 1,2-1,6 раза превосходит по эффективности АКМ в отношении меткости. Все это говорит о лучшей «контролируемости» результатов стрельбы со стороны стрелка. Срединное отклонение попаданий на дальности 800 м составляет 0,48-0,64 м.

Большая, по сравнению с АКМ, относительная длина ствола автомата способствовала повышению начальной скорости пули до 900 м/с. Более настильная траектория увеличила дальность прямого выстрела по ростовой (бегущей) фигуре с 525 до 625 м. Дальность эффективной стрельбы возросла с 400 до 500 м, а дальность убойного действия пули уменьшилась с 1500 до 1350 м, т.е. соотношение между дальностью убойного действия и эффективной дальностью стрельбы снизилось с 3,75 до 2,7. Меньший импульс отдачи и дульный тормоз-компенсатор повысили кучность стрельбы.

Вместе с тем уменьшение калибра привело к снижению устойчивости пули на траектории и ее пробивного действия, что особенно проявляется при бое в лесу или населенном пункте. Это обусловило сохранение интереса войск к 7,62-мм автоматам, о чем свидетельствовал опыт войны в Афганистане и Чечне.

weaponland.ru

Автомат Калашникова АК-74 / АКС-74 / АК-74Н / АКС-74Н — Россия — Автоматы — Каталог статей

Серия автоматов AK-74 является прямым потомком АК и АКМ. Следуя мировой моде на малокалиберный малоимпульсный боеприпас и оружие под него, М.Т.Калашников «переделал» АК под новый патрон 5.45×39. По сравнению с M16А2, AK-74 демонстрирует несколько меньшую кучность и точность стрельбы, однако гораздо более высокую надежность и меньшие требования к уходу (особенно в условиях боевых действий).

Автомат Калашникова АК-74

Появление во второй половине ХХ столетия автомата Калашникова АК-74 было связано с тенденцией перехода и принятием на вооружение стрелкового оружия под боеприпасы меньшего калибра.

Развитие индивидуального стрелкового оружия сопровождалось периодическим, но неуклонным уменьшением калибра оружия, связанным с развитием технологий в производстве, как оружия, так и боеприпасов для него. В середине XIX века обычным калибром длинноствольного оружия считалось 0.4 — 0.5 дюйма (10 — 12.7 мм). В последнее двадцатилетие XIX века начался переход к оружию уменьшенного калибра, как правило, порядка 0.3 дюйма (7.62 мм или около того, в диапазоне 7-8 мм). В первой половине XX века проводились неоднократные попытки дальнейшего снижения калибра оружия до 7 мм и менее, а также уменьшения мощности штатных винтовочных боеприпасов, особенно после появления автоматического оружия. Начиная со Второй Мировой войны в армиях мира стали появляться боеприпасы уменьшенной мощности (промежуточные), имеющие, однако, стандартный винтовочный калибр 7.62 — 8 мм (немецкие 7.92х33 мм, советские 7.62х39 мм).

Всерьез проблемой снижения калибра своих винтовок первыми занялись американцы, приняв на вооружение в середине 1960-х годов штурмовую винтовку M16A1. Как только практический опыт американцев подтвердил возможность и полезность дальнейшего снижения калибров, полномасштабные работы в этом направлении начались и в других странах, в том числе и в СССР.

Калибр, мм    5.45х39
Длина, мм
приклад разложен  940 940
приклад сложен     —— 700
Длина ствола, мм    415
Вес, кг    3.07    2.97
Магазин, кол. патронов    30
Начальная скорость пули, м/с    900
Эффективная дальность стрельбы, м    500 — 600
Темп стрельбы, выстр/мин    600

В начале 1970-х годов группа конструкторов в составе В.М. Сабельникова, А.И. Булавского, Б.В. Семина, М.Е. Федорова и др. завершила разработку нового 5,45-мм патрона (5,45х39 мм).

патроны 7Н6 5,45х39 мм

В начале 1970-х годов группа конструкторов в составе В.М. Сабельникова, А.И. Булавского, Б.В. Семина, М.Е. Федорова и др. завершила разработку нового 5,45-мм патрона (5,45х39 мм).

Уменьшение калибра до 5,45 мм и веса (в 1,5 раза), вдвое меньшее соотношение между весом пули и порохового заряда по сравнению с патроном 7,62х39 мм сулили значительное повышение начальной скорости пули, увеличение настильности траектории, уменьшение импульса отдачи, увеличение носимого боекомплекта без повышения общего веса выкладки стрелка. Новый патрон калибра 5.45 мм, имел удлиненную пулю с комбинированным стальным и свинцовым сердечником и полостью в носике. Начальная скорость пули составляла порядка 900 м/с, общая масса патрона – 10,2 грамма, что на 6 грамм меньше, чем масса патрона 7.62х39 мм (16.2 г), и при носимом боекомплекте в 8 магазинов (240 патронов) дает экономию массы в 1,4 кг. Существенно более настильная траектория пули обеспечивала большую почти на 100 метров дальность прямого выстрела.

Тогда же в СССР началось проектирование нового семейства стрелкового оружия под патрон 5,45х39 мм, а в дальнейшем и ряд их испытаний.

Опытный автомат Константинова СА-006 калибра 5.45 мм

По результатам испытаний наиболее удачным образцом со сбалансированной автоматикой оказался автомат СА-006 разработки конструктора Константинова из города Ковров, которому в последнем, войсковом туре испытаний противостоял автомат А-3 конструкции Калашникова, имевший «традиционную» автоматику и являвшийся развитием автомата АКМ. При этом автомат Константинова показал более высокую боевую эффективность (вероятность поражения цели), лучшую кучность стрельбы, при сравнимой с конкурентом надежности.

Опытный автомат Калашникова калибра 5.45 мм

Тем не менее, конкурсная комиссия рекомендовала принять на вооружение автомат Калашникова, как имеющий отработанную и освоенную промышленностью и войсками конструкцию. Кроме того, новый 5.45 мм автомат Калашникова был несколько легче конкурента и дешевле в производстве, а широкая унификация деталей с АКМ позволила быстрее наладить производство нового оружия и упрощала его ремонт и освоение в войсках.

В начале 1974 года новый автомат Калашникова был принят на вооружение Советской Армии в двух основных вариантах – АК-74 (с фиксированным деревянным прикладом) и АКС-74 (со складным вбок прикладом).

АК-74 (вверху)
АКС-74 (внизу)
образца 1974 года

Конструкция автомата Калашникова АК-74 практически полностью повторяет схему АКМ с которым унифицировано 9 узлов (36 %) и 52 детали (53 %), и с точки зрения внутреннего устройства АК-74 принципиальных отличий от АКМ не имеет. Однако в новом автомате был применен ряд новшеств.

Изменилась технология производства оружия – большее число деталей (газовая камера, кольцо цевья, спусковой крючок, колодка прицела, опора мушки) стали выполнять из точных литых заготовок по выплавляемым моделям.

АКС-74 приклад сложен

Существенным новшеством явилось двухкамерное дульное устройство, выполняющее задачи дульного тормоза, компенсатора и пламегасителя. Массивный дульный тормоз позволил снизить и так не слишком сильную отдачу еще больше, что позволило улучшить точность и кучность стрельбы, особенно быстрыми одиночными выстрелами и очередями. Однако он имеет и определенный недостаток – направляет ударную звуковую волну главным образом в стороны, и звук выстрела ощущается соседями стрелка с боков довольно болезненно.

Питание оружия осуществляется из коробчатого, секторного, с пластмассовым корпусом магазина и шахматным расположением 30 патронов. Магазины, первоначально изготавливаемые из оранжево-коричневого пластика позже стали производить из черного пластика. Имеется специальное приспособление для снаряжения магазина из обоймы, вмещающей до 15 патронов. Разработанное группой Калашникова приспособление для сцепления «боевого» и запасного магазина (в 1980-х годах в Афганистане солдаты использовали для этого изоленту) не было принято к производству.

Наравне с прежним, к автоматам был принят новый штык-нож с упрощенной формой упрочненного клинка и более удобной рукояткой.

Автоматы семейства АК-74 могут комплектоваться подствольным 40-мм гранатометом ГП-25 или ГП-30, при этом при присоединенном штык-ноже стрельба из гранатомета невозможна.

АК-74 (вверху) и АКС-74 (внизу) более позднего выпуска с прикладом и цевьем из пластика

На прикладе АК-74 имеется два продольных желоба для облегчения оружия. Затыльник приклада обрезиненный с поперечными канавками для увеличения трения приклада по плечу.

Модификация АКС-74 для воздушно-десантных войск была создана с облегченным металлическим прикладом треугольной формы, складывающимся влево, более удобным, чем у АКМС. Треугольная форма обеспечивает прикладу большую жесткость.

В ходе производства базовая конструкция автоматов АК-74 и АКС-74 претерпела некоторые изменения. Первоначально цевье и приклад новых автоматов были изготовлены из дерева, позже их стали изготавливать из черного пластика.

АК-74Н с установленным ночным прицелом и подствольным гранатометом

Кроме автоматов АК-74 и АКС-74 на их базе были созданы так называемые «ночные» варианты АК-74Н и АКС-74Н, имевшие боковую планку для крепления инфракрасных ночных прицелов. Вместо ночных прицелов можно использовать оптические прицелы.

По оценкам специалистов, АК-74 в 1,2-1,6 раза превосходит по эффективности АКМ в отношении меткости. Все это говорит о лучшей «контролируемости» результатов стрельбы со стороны стрелка. Срединное отклонение попаданий на дальности 800 м составляет 0,48-0,64 м.

Большая, по сравнению с АКМ, относительная длина ствола автомата способствовала повышению начальной скорости пули до 900 м/с. Более настильная траектория увеличила дальность прямого выстрела по ростовой (бегущей) фигуре с 525 до 625 м. Дальность эффективной стрельбы возросла с 400 до 500 м, а дальность убойного действия пули уменьшилась с 1500 до 1350 м, т.е. соотношение между дальностью убойного действия и эффективной дальностью стрельбы снизилось с 3,75 до 2,7. Меньший импульс отдачи и дульный тормоз-компенсатор повысили кучность стрельбы.

Вместе с тем уменьшение калибра привело к снижению устойчивости пули на траектории и ее пробивного действия, что особенно проявляется при бое в лесу или населенном пункте. Это обусловило сохранение интереса войск к 7,62-мм автоматам, о чем свидетельствовал опыт войны в Афганистане и Чечне.

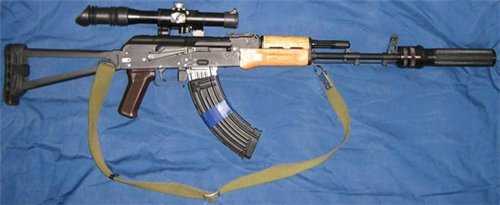

АКС-74Н с установленным оптическим прицелом ПСО и прибором бесшумной стрельбы

calibr.ucoz.ru

Автомат Калашникова АК-74М (Россия / СССР)

В конце 1980-х годов перед советскими оружейниками была поставлена задача создания нового автомата, в котором бы нашел отражение наработанный боевой опыт использования в Афганистане 5,45-мм автоматов Калашникова образца 1974 года АК-74. Афганская война выявила необходимость внесения некоторых изменений в конструкцию этого оружия. В первую очередь это касалось упрочения ствольной коробки, крышки ствольной коробки, металлического складывающегося приклада в АКС-74.

В середине 1980-х годов конструкторы Ижевского машиностроительного завода разработали несколько моделей универсального модифицированного автомата Калашникова А-60 и А-61.

На базе А-60 и А-61 был разработан один из удачных вариантов 5,45-мм автомата Калашникова АК-74М. Это оружие пришло на смену сразу нескольким моделям автомата Калашникова: АК-74, АК-74Н, АКС-74 и АКС-74Н.

Конструкция автомата Калашникова АК-74М практически полностью повторяет схему АК-74 и с точки зрения внутреннего устройства принципиальных отличий не имеет.

Автоматика АК-74 М работает по принципу отвода пороховых газов из ствола. Запирание канала ствола – поворотом затвора на два боевых упора. Ударно-спусковой механизм допускает ведение одиночного и автоматического огня. Флажок переводчика-предохранителя располагается с правой стороны ствольной коробки. Механические прицельные приспособления состоят из секторного прицела открытого типа, рассчитанного на дальность до 1000 м, и мушки. Питание оружия патронами осуществляется из стандартных 30-зарядных отъемных коробчатых магазинов секторного типа.

Однако АК-74М, сохранив все лучшие качества автоматов Калашникова, приобрел ряд новых, значительно улучшивших его боевые и эксплуатационные характеристики.

Основной особенностью новой модели Калашникова явился складной на левую сторону приклад из черного пластика, заменивший металлический складной АКС-74. Новый приклад более легкий, чем металлический, конструктивно аналогичен постоянному пластмассовому АК-74 выпуска 1986-1990 годов. Изготовленный из пластмассы, он практически полностью исключил неприятные ощущения у стрелков при стрельбе в условиях низких и высоких температур. Усовершенствованная конструкция приклада исключила ослабление клепаных соединений приклада и его деформацию при падении с высоты. С левой стороны приклада имеется прямоугольный паз, в который в сложенном состоянии входит планка стандартного узла крепления прицела.

На левой стороне ствольной коробки АК-74М установлена универсальная планка для крепления ночных, оптических, а также коллиматорных универсальных прицелов, работающих на использовании стереоскопического эффекта (т.е. при прицеливании стрелок постоянно наблюдает за полем боя двумя глазами в реальном масштабе пространства).

Цевье и ствольная накладка газовой трубки автомата АК-74М также были выполнены из стеклонаполненного полиамида АГ-4В, обладающего повышенной стойкостью к механическим повреждениям. Коэффициент теплоотдачи нового материала не выше, чем у дерева, что практически полностью исключило ожог рук при длительной стрельбе, в то время как продольные ребра на цевье позволили удобнее и прочнее удерживать оружие при ведении прицельного огня.

Не совсем удачный дульный тормоз-компенсатор у АК-74 вызвал необходимость внесения некоторых изменений в его конструкцию. Новый двухкамерный дульный тормоз-компенсатор у АК-74М имеет открытые камеры, позволившие проводить его чистку без отделения от ствола. «Раскачка» дульного тормоза во время стрельбы устранена увеличением посадочного места.

Крышка ствольной коробки (без ребер жесткости) значительно усилена, что уменьшило вероятность ее механической деформации, особенно при ударах в рукопашном бою.

Более удачная конструкция направляющего стержня возвратной пружины, получившая фиксатор, позволила вести стрельбу из подствольного гранатомета ГП-25 и ГП-30 без установки дополнительного крепления крышки ствольной коробки, что было необходимо в автоматно-гранатометном комплексе «АК-74 — ГП-25».

Конструкция модернизированного автомата АК-74М обеспечивает высокую безотказность работы автоматики – до 25 000 выстрелов. Вариант автомата АК-74М с ночным прицелом НСПУ-3 весит без магазина 5,5 кг, имеет ширину 140 мм, дальность стрельбы с ночным прицелом до 300 м.

АК-74М с установленным ночным прицелом НСПУ-3, подствольным гранатометом ГП-25 и штык-ножом

В целом в конструкции АК-74М воплотилась идея «универсального» автомата, заменившего сразу четыре модели – АК-74, АК-74Н, АКС-74 и АКС-74Н.

Новый автомат АК 74 М планировалось освоить в производстве на Ижевском машиностроительном заводе, а ручной пулемет РПК-74М созданный на его базе – на Вятско-Полянском машиностроительном заводе «Молот» еще в 1991 году, однако изменение сначала политической, а затем и экономической ситуации связанных с распадом СССР привело к замораживанию производства нового оружия. Резкое снижение государственного заказа на закупку вооружений привело к практически полному замораживанию этой программы. И только начало первой чеченской войны привело к тому, что Правительство Российской Федерации в 1995 году вынуждено было принять на вооружение армии и правоохранительных органов модернизированные 5,45-мм автомат АК-74М и ручной пулемет РПК-74М.

АК-74М неполная разборка

weaponland.ru
