Р-36М — двухступенчатая межконтинентальная баллистическая ракета. Оснащалась моноблочной ГЧ и РГЧ ИН с десятью боевыми блоками. Разработана в КБ «Южное» под руководством Михаила Янгеля и Владимира Уткина. Проектирование начато 2 сентября 1969 года. ЛКИ проводились с 1972 года по октябрь 1975 года. Испытания ГЧ в составе комплекса проводились до 29 ноября 1979 года. Комплекс поставлен на боевое дежурство 25 декабря 1974 года. Принят на вооружение 30 декабря 1975 года.Первая ступень оснащена маршевым двигателем РД-264, состоящим из четырёх однокамерных двигателей РД-263. Двигатель создан в КБ Энергомаш под руководством Валентина Глушко. Вторая ступень оснащена маршевым двигателем РД-0228, разработанным в КБ химической автоматики под руководством Александра Конопатова. Компоненты топлива — НДМГ и азотный тетра-оксид. ШПУ ОС доработана в КБСМ под руководством Владимира Степанова. Способ старта — минометный. Система управления — автономная, инерциальная. Спроектирована в НИИ-692 под руководством Владимира Сергеева. Комплекс средств преодоления ПРО разработан в ЦНИРТИ. Боевая ступень оснащена твердотопливной двигательной установкой. Унифицированный КП разработан в ЦКБ ТМ под руководством Николая Кривошеина и Бориса Аксютина.
Серийное производство ракет развернуто на Южном машиностроительном заводе в 1974 году.

2 сентября 1969 года вышло постановление правительства о разработке ракетных комплексов Р-36М, МР-УР-100 и УР-100Н, оснащённых РГЧ ИН, преимущества которых объясняются, главным образом, тем, что позволяет наилучшим образом распределить имеющиеся боевые блоки по объектам поражения , повышая возможности и обеспечивая гибкость планирования ракетно-ядерных ударов.

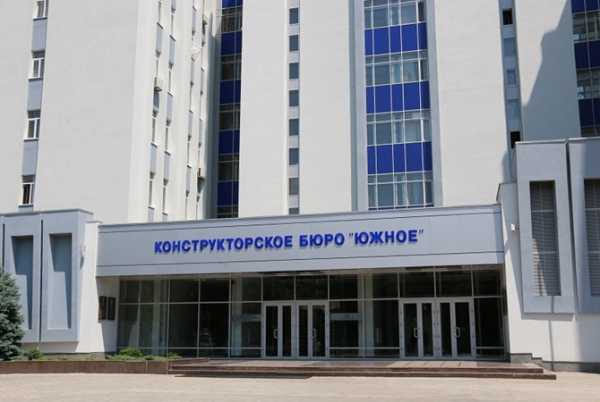

Разработка Р-36М и МР-УР-100 начата в КБ «Южное» под руководством Михаила Янгеля, который предложил использовать минометный старт, «апробированный» на ракете РТ-20П. Концепция тяжелой ракеты холодного (минометного) старта была разработана Михаилом Янгелем в 1969 году. Минометный старт позволял улучшить энергетические возможности ракет без увеличения стартовой массы. Главный конструктор ЦКБ-34 Евгений Рудяк не согласился с этой концепцией, считая невозможной разработку системы минометного запуска для ракеты весом более двухсот тонн. После ухода Рудяка в декабре 1970 года Конструкторское бюро специального машиностроения (бывшее КБ-1 Ленинградского ЦКБ-34) возглавил Владимир Степанов, который положительно отнесся к идее «холодного» запуска тяжелых ракет с помощью порохового аккумулятора давления.

Главной оказалась проблема амортизации ракеты в шахте. Раньше амортизаторами служили огромные металлические пружины, однако вес Р-36М не позволял их применить. Было решено использовать в качестве амортизаторов сжатый газ. Газ мог удержать и больший вес, но встала проблема: как удержать сам газ высокого давления на протяжении всего срока службы ракеты ? Коллективу КБ Спецмаш удалось решить эту проблему и доработать шахты Р-36 под новые более тяжелые ракеты. К выпуску уникальных амортизаторов приступил Волгоградский завод «Баррикады».

Параллельно с КБСМ Степанова доработкой ШПУ для ракеты занималось Московское КБТМ под руководством Всеволода Соловьева. Для амортизации ракеты, находящейся в транспортно-пусковом контейнере, КБТМ была предложена принципиально новая компактная маятниковая система подвески ракеты в шахте. Эскизный проект был разработан в 1970 году, в мае этого же года прошла успешная защита проекта в Минобщемаше.
В окончательном варианте принята доработанная шахтная пусковая установка Владимира Степанова.
В декабре 1969 года был разработан проект ракеты Р-36М с четырьмя видами боевого оснащения — моноблочная легкая ГЧ, моноблочная тяжелая ГЧ, разделяющаяся ГЧ и маневрирующая ГЧ.

В марте 1970 года разработан проект ракеты с одновременным повышением защищенности ШПУ.

В августе 1970 Совет обороны СССР одобрил предложение КБ «Южное» о модернизации Р-36 и создании ракетного комплекса Р-36М с ШПУ повышенной защищенности.

На заводе-изготовителе ракеты размещались в транспортно-пусковом контейнере, на котором было размещено и всё необходимое для пуска оборудование, после чего на заводском контрольно-испытательном стенде проводились все необходимые проверки. При замене отслуживших свой срок Р-36 новыми Р-36М в шахту вставлялся металлический силовой стакан с системой амортизации и оборудованием ПУ, а вся укрупненная сборка на полигоне, упрощённо, сводилась лишь к трем (поскольку пусковая установка состояла из трех частей) дополнительным сварным швам на нулевой отметке стартовой площадки. При этом выбрасывались из конструкции пусковой установки оказавшиеся ненужными при минометном старте газоотводящие каналы и решетки. В результате защищённость шахты заметно увеличилась. Эффективность выбранных технических решений была подтверждена испытаниями на ядерном полигоне в Семипалатинске.

Ракета Р-36М оснащена маршевым двигателем первой ступени, разработанным в КБ Энергомаш под руководством Валентина Глушко.



«Проектировщики скомпоновали первую ступень ракеты Р-36М в составе шести однокамерных двигателей, а вторую ступень — из одного однокамерного двигателя, максимально унифицированного с двигателем первой ступени — отличия были только в высотном сопле камеры. Все как и прежде, но… Но к разработке двигателя для Р-36М Янгель решил привлечь КБХА Конопатова… Новые конструкторские решения, современные технологии, усовершенствованная методика доводки ЖРД, модернизированные стенды и обновленное технологическое оборудование — все это мог КБ Энергомаш положить на чашу весов, предлагая свое участие в разработке комплексов Р-36М и МР-УР-100… Глушко предложил для первой ступени ракеты Р-36М четыре однокамерных двигателя, работающих по схеме с дожиганием окислительного генераторного газа, каждый тягой по 100 тс, давление в камере сгорания 200 атм, удельный импульс тяги у земли 293 кгс.с/кг, управление вектором тяги путем отклонения двигателя. По классификации КБ Энергомаш двигатель получил обозначение РД-264 (четыре двигателя РД-263 на общей раме… Предложения Глушко были приняты, КБХА была поручена разработка двигателя второй ступени для Р-36М». Эскизный проект двигателя РД-264 был выполнен в 1969 году.
К конструктивным особенностям двигателя РД-264 следует отнести разработку агрегатов наддува баков окислителя и горючего, состоявших из окислительного или восстановительного низкотемпературных газогенераторов, корректоров расхода и отсечных клапанов. Кроме того, этот двигатель имел возможность отклонения от оси ракеты на 7 градусов для управления вектором тяги.

Сложной была проблема обеспечения надежного запуска двигателей первой ступени при минометном старте ракеты. Огневые испытания двигателей на стенде начаты в апреле 1970 года. В 1971 году конструкторская документация передана на Южный машиностроительный завод для подготовки серийного производства. Испытания двигателей проводились с декабря 1972 года по январь 1973 года.

В ходе летных испытаний ракеты Р-36М выявилась необходимость форсирования двигателя первой ступени на 5 процентов. Стендовая отработка форсированного двигателя была завершена в сентябре 1973 года, и летные испытания ракеты продолжены.

С апреля по ноябрь 1977 года на стенде «Южмаша» была проведена доработка двигателя с целью устранения причин выявленных высокочастотных колебаний при запуске. В декабре 1977 года вышло решение Министерства обороны о доработке двигателей.

Маршевый двигатель второй ступени Р-36М разрабатывался в КБ химической автоматики под руководством Александра Конопатова. К разработке ЖРД РД-0228 Конопатов приступил в 1967 году. Разработка была завершена в 1974 году.

После смерти Янгеля в 1971 году главным конструктором КБ «Южное» был назначен Владимир Уткин.

Система управления МБР Р-36М разработана под руководством главного конструктора харьковского НИИ-692 (НПО «Хартрон») Владимира Сергеева. Комплекс средств преодоления ПРО разработан в ЦНИРТИ. Твердотопливные заряды пороховых аккумуляторов давления разработаны в ЛНПО «Союз» под руководством Бориса Жукова. Унифицированный командный пункт повышенной защищенности шахтного типа разработан в ЦКБ ТМ под руководством Николая Кривошеина и Бориса Аксютина. Первоначально был установлен гарантийный срок хранения ракеты 10 лет, затем — 15 лет.

Большим достижением новых комплексов являлась возможность дистанционного перенацеливания перед пуском ракеты. Для такого стратегического оружия это новшество имело огромное значение.

В 1970-1971 годах в КБТМ были разработаны проекты двух наземных стартовых комплексов для обеспечения бросковых испытаний на площадке № 67 полигона Байконур. Для этих целей использовалось основное оборудование стартового комплекса 8П867. Монтажно-испытательный корпус построен на площадке № 42. В январе 1971 года начались бросковые испытания ракеты для отработки минометного старта.

Суть второго этапа бросковых испытаний состояла в том, чтобы отработать технологию минометного старта ракеты из контейнера с помощью порохового аккумулятора давления , который выбрасывал ракету, заправленную щелочным раствором (вместо реальных компонентов) на высоту более 20 м от верхнего среза контейнера. В это же время три пороховых ракетных двигателя , расположенных на поддоне, отводили его в сторону, так как поддон предохранял двигательную установку первой ступени от давления газов ПАД. Далее ракета, потеряв скорость, падала недалеко от контейнера в бетонный лоток, превращаясь в груду металла. Всего для исследования минометного старта проведены 9 пусков ракет.

Первый пуск по программе лётно-конструкторских испытаний Р-36М в 1972 году на полигоне Байконур оказался неудачным. После выхода из шахты она поднялась в воздух и вдруг упала прямо на стартовую площадку, уничтожив пусковую установку. Аварийными были второй и третий пуски. Первый успешный испытательный пуск Р-36М, оснащенной моноблочной ГЧ, проведен 21 февраля 1973 года.

В сентябре 1973 года вышел на испытания вариант Р-36М, оснащеннной РГЧ ИН с десятью боевыми блоками (в печати приводятся данные о варианте ракеты, оснащенной РГЧ ИН с восемью боевыми блоками).

Американцы внимательно следили за испытаниями наших первых МБР, оснащённых РГЧ ИН.

«Корабль ВМС США «Арнольд» во время пусков ракет находился у берегов камчатского полигона. Над тем же районом постоянно барражировал четырёхмоторный самолет-лаборатория В-52, оснащенный телеметрической и другой аппаратурой. Как только самолет улетал на дозаправку, на полигоне проводился пуск ракеты. Если же пуск во время такого «окна» осуществить не удавалось, то ждали до следующего «окна» или применяли технические меры по закрытию каналов утечки информации» . Закрыть эти каналы полностью было невозможно. Например, перед пуском ракет Камчатка предупреждала по радиосвязи своих гражданских летчиков о недопустимости полётов в определенный промежуток времени. Осуществляя радиоперехват, американские спецслужбы анализировали метеорологическую обстановку в районе и приходили к выводу, что единственной помехой полётам могут быть предстоящие пуски ракет.

В октябре 1973 года постановлением правительства КБ поручена разработка самонаводящейся ГЧ «Маяк-1» (15Ф678) с газобаллонной ДУ для ракеты Р-36М. В апреле 1975 года разработан эскизный проект самонаводящейся ГЧ. В июле 1978 года начаты летные испытания. В августе 1980 года испытания самонаводящейся ГЧ 15Ф678 с двумя вариантами аппаратуры визирования местности на ракете Р-36М завершены. Эти ракеты не были развёрнуты.

В октябре 1974 года вышло постановление правительства о сокращении типов боевого оснащения комплексов Р-36М и МР-УР-100. В октябре 1975 года завершены лётно-конструкторские испытания Р-36М в трех видах боевой комплектации и РГЧ 15Ф143.

Разработка головных частей продолжалась. 20 ноября 1978 года постановлением правительства принята на вооружение моноблочная ГЧ 15Б86 в составе комплекса Р-36М. 29 ноября 1979 года принята на вооружение РГЧ 15Ф143У комплекса Р-36М.

В 1974 году Южный машиностроительный завод в Днепропетровске приступил к серийному производству Р-36М, головных частей и двигателей первой ступени. Серийное производство боевых блоков 15Ф144 и 15Ф147 было освоено на Пермском заводе химического оборудования (ПЗХО).

25 декабря 1974 года ракетный полк вблизи города Домбаровский Оренбургской области заступил на боевое дежурство.

Ракетный комплекс Р-36М принят на вооружение постановлением правительства от 30 декабря 1975 года. Этим же постановлением были приняты на вооружение МБР МР-УР-100 и УР-100Н. Для всех МБР была создана и впервые применена унифицированная автоматизированная система боевого управления (АСБУ) Ленинградского НПО «Импульс». Вот как осуществлялась постановка ракеты на боевое дежурство.



«По проекту была предусмотрена схема «завод-старт», т.е. ракета транспортировалась с завода-изготовителя прямо на шахтную пусковую установку. Такой порядок был применен впервые, и была подтверждена высокая надежность систем ракеты. При этом во много раз было сокращено время на-хождения ракеты в незащищенном состоянии: только в пути следования. Таким образом, во время проведения ЛКИ технология подготовки ракеты к пуску заключалась в следующем:

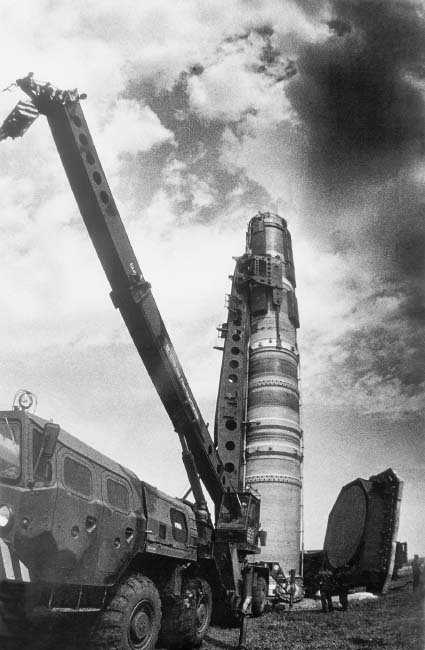

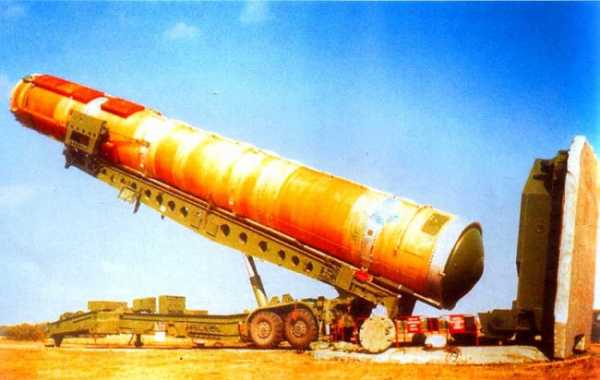

1. С железнодорожной платформы контейнер перегружался на транспортную тележку (была применена бескрановая погрузка: контейнер перетягивался с платформы на тележку). Затем контейнер транспортировался на стартовую позицию, где аналогичным образом перемещался на установщик, который загружал контейнер в ШПУ на вертикальный и горизонтальный амортизаторы. Это позволяло перемещать его по горизонтали и вертикали, что повышало его защищённость (точнее — защищённость ракеты — прим. авт.) при ядерном взрыве.

2. Проводились электрические испытания, прицеливание и ввод полётного задания.

3. Производилась заправка ракеты -одна из трудоемких и опасных операций . Из подвижных заправочных емкостей в баки ракеты заливалось 180 т агрессивных компонентов, поэтому работать приходилось в средствах защиты.

4. Пристыковывались головная часть (РГЧ или моноблок). Затем приступали к заключительным операциям. Закрывалась поворотная крыша, все проверялось, опечатывались люки, и ШПУ сдавалась под охрану караулу. С этого времени несанкционированный доступ в ШПУ исключен. Ракета ставится на боевое дежурство, и с этой секунды ею может управлять только боевой расчёт командного пункта». .
Отметим, что боевой расчёт (дежурная смена) не «управляет ракетой», а исполняет приказы вышестоящих звеньев управления и следит за состоянием всех систем ракеты.
Боевые ракетные комплексы с МБР Р-36М размещались в ракетных дивизиях, имевших ранее на вооружении ракеты Р-36, и находились на вооружении до 1983 года.
С 1980 по 1983 год ракеты Р-36М заменены ракетами Р-36М УТТХ.

topwar.ru

Ракета сатана SS-18– самая мощная баллистическая ракета в мире

РС-20В именуемая сейчас «Воеводой» или Р-36М, или более известная в мировой натовской классификации баллистическая ракета SS-18 — «Сатана». Она является самой мощной ракетой на планете. «Сатане» все еще приходится нести боевое дежурство в российских РВСН.

Баллистическая ракета SS-18 — Сатана»

Ракета еще долго будет оставаться на боевом посту, а 2025 год будет последним для выполнения этой задачи. Тяжелая ракета SS-18 «Сатана» считается мощнейшей на планете. Межконтинентальная баллистическая ракета «Сатана» была принята на вооружение Советских Вооруженных Сил в 1975 году. Первый пуск для начала в режиме тестирования ракеты «Сатана» был произведен в 1973 году.

Баллистическая ракета «Сатана» SS-18 (Р-36М)

Ракета Р-36М самых разнообразных модификаций может нести вместе со своей стартовой массой до 212 тонн боевые части численностью 1-10, а иногда до 16-ти. Общая масса, включая блок разведения и головной обтекатель, может составлять более восьми тысяч кг и преодолевать расстояние более десяти тысяч км. Размещение двухступенчатых ракет в России осуществляется с помощью высокозащищенных шахт.

Там они находятся в специальных транспортно-пусковых контейнерах с используемым «минометным» стартом. Стратегические ракеты обладают трехметровым диаметром и длиной до 35 метров. Ракеты обладают прекрасными боевыми и техническими характеристиками, а созданы они в Днепропетровском НПО «Южное» (сейчас город Днепр) в 1970 годы.

Численность и цена

Каждая ракета этого типа является самой мощной в мире. Никакая уже существующая межконтинентальная ракета не способна нанести по противнику более сокрушительного ядерного удара. Именно из-за этого невиданного могущества в западных СМИ эту ракету нарекли «Сатаной». Собственно эта мощь и пугала всю мировую общественность. Так во время переговоров, на которых обсуждалось сокращение наступательного вооружения. Американскими представителями предпринимались самые разнообразные шаги по полному их сокращению и запрету по модернизации этого «тяжелого» оружия.

Российские РВСН на сегодняшний день имеют в своем распоряжении более семидесяти БРК, оснащенных ракетами «Сатана», которые обладают более чем 700 ядерными боезарядами. А это, по имеющимся данным, является приблизительно половиной всего российского ядерного щита, в котором насчитывается в общей сложности более 1670 боевых зарядов. С середины 2015 года предполагалось, что с вооружения РВСН снимут некоторую численность ракет «Сатана», которые планировали заменить на более новые ракеты.

В 1983 году численность пусковых установок SS-18 в самых разнообразных модификациях достигала 308 единиц. В 1988 году начала происходить замена ранних модификаций на Р-36М2. Общую численность ракет с пусковыми установками оставили неизменной, а это соответствовало советско-американской договоренности. Снятые с вооружений ракеты «Сатана» должны были быть утилизированными. Все же утилизация по своей стоимости оказалась довольно-таки дорогостоящим занятием. Вследствие этого на самом верху приняли решение об использовании ракет для производства запуска спутников.

Таким образом, ракетоносители «Днепр» оказались незначительной доработкой российских межконтинентальных баллистических ракет Р-36М. Межконтинентальные баллистические ракеты «Днепр» по цене одного пуска обходились не более 30 миллионов долларов. Полезную нагрузку в этот момент исчисляют в 3700 килограммов, и это вместе с системой по монтажу аппаратов.

Таким образом, себестоимость вывода на орбиту килограмма полезного груза выходит дешевле, чем при помощи других имеющихся ракетоносителей. Такие относительно недорогие запуски ракетоносителей легко привлекают заказчиков. Однако при сравнительно небольшой полезной нагрузке ракеты обладали и соответствующими ограничениями. Так, запуск ракеты «Сатана» со стартовым весом приблизительно 210 тонн относился к категории «легкие баллистические ракеты».

Тактико-технические данные ракеты «Сатана»

Ракета Р-36М «Сатана» обладает:

  • Двумя ступенями с блоком разведения;
  • Жидкотопливным горючим;
  • Пусковой установкой, которая является шахтной, имеет минометный старт;
  • Мощностью и численностью б/блоков: двумя моноблочными версиями; РГЧ ИН 8×550-750 кт;
  • Головной частью массой 8800 кг;
  • При легкой ГЧ максимальной дальностью до 16 000 км;
  • При тяжелой ГЧ максимальной дальностью до 11 200 км;
  • При РГЧ ИН максимальной дальностью до 10 200 км;
  • Инерциальной автономной системой управления;
  • Точным попаданием в радиусе 1 000 метров;
  • Длиной более 36 метров;
  • Наибольшим диаметром до 3-х метров;
  • Стартовой массой почти до 210 т;
  • Массой топлива до 188 т;
  • Окислителем — азотным тетраоксидом;
  • Горючим — НДМГ;
  • Тягой ДУ первой ступени до 4163/4520 кН;
  • Удельным импульсом первой ступени до 2874/3120 м/с.

Немного сведений из истории ракеты «Сатана»

Межконтинентальную баллистическую ракету тяжелого класса Р-36М создавали в Днепропетровском КБ «Южное» (нынешний город Днепр). Работы начались в сентябре 1969 года после принятия Совмином Советского Союза постановления о создании ракетных комплексов Р-36М. Ракеты должны были обладать высокой скоростью, мощностью и другими значительными характеристиками. Завершение конструкторами эскизного проекта произошло зимой 1969 года. Межконтинентальные ядерные баллистические ракеты предусматривались с четырьмя разновидностями в боевом оснащении. Предполагались разделяющиеся, маневрирующие и моноблочные головные части.

При работе над новой ракетой, которой дали маркировку Р-36М, использовалось все, что было лучшим на то время. Применялся весь накопленный учеными опыт, который был наработан при создании предшествующих ракетных комплексов. В итоге создали новую ракету с редкостными ттд, а не модификацию Р-36. Работа над созданием Р-36М шла одновременно с другим проектом. Это были ракеты третьего поколения, специфичностью ттд их были:

  • Использование РГЧ ИН;
  • Задействование автономных систем управления с БЦВМ;
  • Командный пункт и ракета были в сооружении с высокой защищенностью;
  • Дистанционное переприцеливание должно производиться перед стартом;
  • Более совершенные средства преодолевания ПРО;
  • Присутствие высокой боевой готовности, которая обеспечивалась быстрым стартом;
  • Усовершенствованная система управления;
  • Присутствие повышенной живучести в комплексах;
  • Увеличение радиуса при поражении объектов;
  • Повышенная боевая эффективность, которая должна обеспечить увеличение мощности, скорости и точности попадания ракет;
  • Уменьшение в двадцать раз радиуса поражения при блокирующем ядерном взрыве относительно ракет 15А18, устойчивость к гамма-нейтронным излучениям повышена в 100 раз, устойчивость к рентгеновским излучениям — в десять раз.

Межконтинентальную ядерную баллистическую ракету Р-36М впервые испытали на известном полигоне Байконур в феврале 1973 года. Ракетный комплекс испытывать завершили только в октябре 1975 года. Чтобы не задерживаться с развертыванием, решили поставить его на боевом дежурстве. В 1974 году разворачивание первого ракетного полка прошло в городе Домбаровском.

Для первых ракет подобрали моноблочные ГЧ, с мощностью 24 Мт. С 1975 года в полках получали Р-36М с ГЧ ИН с восемью ББ, с мощностью каждой по 0,9 Мт. 1978-1980 годы — проведение испытательных запусков Р-36М, у которых маневрирующие ГЧ, но на вооружение они не были приняты.

В дальнейшем межконтинентальные ядерные баллистические ракеты Р-36М заменили на МБР Р-36М УТТХ. Они отличались доработанными агрегатно-приборными блоками, а также имели более совершенную систему управления. Значительное улучшение произошло и с эксплуатационными характеристиками БРК, а также с повышением защищенности пунктов управления и ШПУ. Тестовые пуски производились в 1977-1979 годах на Байконуре. Пуски осуществлялись с использованием ГЧ с 10 ББ, мощностью каждой по 0,55 Мт.

Стратегические ракетные комплексы Р-36М УТТХ с ракетами 15A18, которые оснащены 10-блочными разделяющимися ГЧ являются универсальными, высокоэффективными комплексами стратегического назначения. Одна ракета Р-36М УТТХ может обеспечить поражение до десяти целей. Возможно поражение крупных и высокопрочных малоразмерных площадных целей в обстановке эффективных противодействий ПРО неприятеля.

Радиус поражения доходит до 300 000 кв.км. При наведении на цель одного из боевых блоков его скорость возле поверхности земли при торможении в атмосфере становится значительно ниже, чем при приближении к атмосферному участку. В частности, скорость полета отделяющихся ГЧ на высоте 25 км в конце АУ 4 км/с могла составлять 2,5 км/с. Скорости встреч современных ББ МБР у поверхностей все еще засекреченные.

Конструкционные особенности ракеты «Сатана»

Р-36М — это двухступенчатые ракеты, применяющие последовательные разделения ступеней. Баки с горючим и окислителем отделены при помощи совмещенного промежуточного днища. Бортовую кабельную сеть, и трубы пневмогидравлику проложили вдоль корпуса и закрыли их с помощью кожуха. Двигатель первой ступени располагает четырьмя автономными однокамерными ЖРД, с имеющейся турбонасосной подачей топлива по замкнутому циклу. Управление ракетой в полете происходит командами системой управления. Двигатель второй ступени содержит в себе наличие однокамерного маршевого и четырехкамерного рулевого ЖРД.

Работа всех двигателей происходит за счет азотного тетраксида и НДМГ. В SS-18 реализовывались многие оригинальные технические решения. В частности, химнаддув баков, торможение отделившихся ступеней истечением газов наддува и пр. В «Сатану» вмонтировали инерциальную систему управления, работающую при помощи бортового цифрового вычислительного комплекса. При его использовании обеспечивается высокая точность стрельб.

Также предусмотрено совершение пусков даже в обстановке применения ядерного оружия неприятелем возле позиции местоположения ракет. «Сатана» обладает темным теплозащитным покрытием. Им облегчается преодоление радиационных пылевых облаков, образовавшихся в результате применения ядерного оружия. Специальными датчиками, измеряемыми гамма- и нейтронные излучения при преодолении ядерного «гриба», регистрируется он и отключается система управления, причем при функционирующих двигателях. На выходе из зоны опасности автоматикой включается система управления и корректируется траектория полета. Собственно эти МБР обладали особо мощным боевым оснащением и комплексом преодоления ПРО.

Как бы там ни было, но до сей поры баллистическая ракета «Сатана» все еще остается непревзойденным и довольно-таки грозным российским оружием.

warways.ru

Ракетный комплекс Р-36М «Сатана» | Армейский вестник

Ракетный комплекс Р-36М, код РС-20А, по классификации МО США и НАТО — SS-18 Mod.1,2,3 Satan («Сатана») — стратегический ракетный комплекс третьего поколения, с тяжелой двухступенчатой жидкостной, ампулизированной межконтинентальной баллистической ракетой для размещения в шахтной пусковой установке повышенной защищенности типа.

• Ракетный комплекс с многоцелевой межконтинентальной ракетой тяжелого класса предназначен для поражения всех видов целей, защищенных современными средствами ПРО, в любых условиях боевого применения, в том числе при многократном ядерном воздействии по позиционному району. Его применение позволяет реализовать стратегию гарантированного ответного удара.


Основные черты комплекса:
— пусковая установка: стационарная, шахтная;
— ракета: двухступенчатая с ЖРД на высококипящих компонентах топлива, с минометным стартом из транспортно-пускового контейнера;
— система управления ракеты: автономная, инерциальная, на основе бортовой цифровой вычислительной машины;
— ракета допускает применение различных видов боевого оснащения (головных частей), в том числе разделяющихся с индивидуальным наведением боевых блоков.

Основные технические характеристики Р-36М:
Масса — 211 т;
Диаметр — 3 м;
Длина — 34,6 м;
Забрасываемый вес — 7300 кг;
Количество ступеней — 2;
Запуск ракеты — холодный;
Дальность стрельбы – 11200…16000 км;
Точность (КВО) — 200 м.
Принципиальные схемы ракеты и системы управления разработаны исходя из условия возможности применения трёх вариантов головной части:
— лёгкая моноблочная с зарядом мощностью 8 Мт;
— тяжёлая моноблочная с зарядом мощностью 25 Мт;
— разделяющаяся из 8 боевых блоков мощностью по 1 Мт.

• Принята на вооружение 30 декабря 1975 года.

• Американцы дают нашим ракетам свои названия, которые, надо признать, весьма образно характеризуют их боевые возможности. В частности, ракету SS-18, о которой идет речь, американцы назвали «Сатаной», отчетливо представляя себе её «сверхъестественные» возможности, не поддающиеся «укрощению» с помощью ПРО.

• Через 10 тысяч километров она благополучно доставит 10 ядерных боеголовок индивидуального наведения. Один удар — и Вашингтона, а то и целого округа Колумбия на карте мира больше нет. «Сатана» оборудована системой преодоления НПРО, её шахта защищена от прямого попадания ядерного заряда. «Сатана» обязательно стартует и долетит до цели, даже попав под действие электромагнитного импульса, выбивающего из строя любую электронику.

• Ракета SS-18 обладает чрезвычайно эффективным сочетанием состава боевого оснащения, его функциональных характеристик и весьма широкими возможностями управления пространственно-временной структурой удара в зависимости от условий боевого применения.
• В частности, в условиях ПРО ракета SS-18 способна реализовать сконцентрированный удар по объекту всеми элементами своего оснащения так, что возникает устойчивый эффект функционального перенасыщения любого варианта ПРО, который США способны создать до 2015—2020 гг.

• В современных отечественных Стратегических Ядерных Силах (СЯС) только ракета SS-18 способна реализовать комплекс всех этих условий, в буквальном смысле «пронзая» систему ПРО независимо от степени её насыщенности боеготовыми противоракетами.
• Мы сейчас говорим об уникальных возможностях существующих ракет SS-18. Но ещё большую обеспокоенность у США вызывают возможности подобных ракет, которые могут быть созданы Россией в перспективе.

• Ракеты SS-18 «Сатана» наводят ужас на американцев. Поэтому американское лобби делает все, чтобы заставить Россию уничтожить это оружие вместе с одновременным выходом из Договора о ПРО.
Россия могла не бояться гонки вооружений и, в частности,  ПРО, имея на вооружении SS-18 «Сатану». Эта ракета с разделяющимися головными частями и сейчас, и в среднесрочной перспективе, не уязвима для любой ПРО. Тем более неуязвимой была она в середине 1980-х.

• Ракета SS-18 несёт 16 платформ, одна из которых загружена ложными целями. Выходя на высокую орбиту все головки «Сатаны» идут «в облаке» ложных целей и практически не идентифицируются радарами.
• Но, даже будучи идентифицированными на конечном отрезке траектории, головки «Сатаны» практически не уязвимы для противоракетных средств, ибо для их разрушения необходимо только прямое попадание в головку очень мощной противоракеты (с такими характеристиками, которые даже сейчас не проектируются в рамках работ по ПРО). Так что подобное поражение весьма трудно и практически невозможно с уровнем техники ближайших десятилетий.


• Что же касается знаменитых лазерных средств поражения боевых головок, то у SS-18 они прикрыты массивной броней с добавлением урана-238, металла исключительно тяжелого и плотного. Такая броня не может быть «прожжена» лазером. Во всяком случае, теми лазерами, которые могут быть построены в ближайшие 30 лет.
• Не могут сбить систему управления полетом SS-18 и её головок импульсы электромагнитного излучения, ибо все системы управления «Сатаны» дублированы помимо электронных, пневматическими автоматами.

• Напомним читателям, что договор СНВ-2 долго не ратифицировался Государственной Думой, но ельцинский глава Минобороны П.Грачев в одностороннем порядке пытался выполнять этот договор, уничтожая самый эффектный и дешевый вид российского стратегического оружия, ракеты SS-18, которые янки справедливо называют «Сатаной».
• К счастью для России, у П.Грачева было много других «дел». Поэтому у России сохранились пока и сами SS-18, и их пусковые шахты. Кстати, именно на уничтожении шахт так настаивали американцы и их российская агентура влияния. Из существовавших в СССР 308 пусковых шахт на долю Российской Федерации приходилось 157 шахт. Остальные располагались на Украине и в Белоруссии.

• Полностью уничтоженными оказались шахты на Украине. Не тронуты шахты в Белоруссии и как минимум половина российских шахт. Так что у США нет и в ближайшем будущем (лет 30-40) не будет никакой ПРО, способной противостоять нашим ракетам SS-18 «Сатана».

/По материалам airwar.ru/

army-news.ru

Ракета РС-20 (Воевода) (Satan SS-18)

[attachment=3676]

 15 лет назад на Байконуре начались
летно-конструкторские испытания межконтинентальной баллистической
ракеты РС-20В («Воевода»), принадлежащей к семейству ракет (СС-18), или
«Сатана», как принято их называть на Западе. Тогда с пусковой установки
одного из испытательных управлений Байконура впервые стартовала
последняя модификация самой мощной МБР генерального конструктора
В.Ф.Уткина. Работа
над уникальной ракетой началась в КБ «Южное» тремя годами ранее. Она
должна была нести головную часть массой 8,8 тонны (это почти в два раза
превышало полезную нагрузку тяжелой ракеты США «МХ») с платформой
разведения для боевых блоков индивидуального наведения.

    Испытания проходили трудно: во время одного из пусков ракета,
выйдя из шахты под давлением пороховых газов, вдруг опустилась в нее
обратно. Гигантской силы взрыв разворотил прочнейший «стакан» пусковой
установки, отбросив 200-тонную крышу защитного устройства на несколько
сот метров в сторону. Последующие испытательные пуски, но уже из другой
шахты, проходили без эксцессов.

    Уже в августе 1988 года РС-20В была поставлена на боевое дежурство в одном из соединений РВСН.


Максимальная дальность полета РС-20В более
10.000 км; стартовая масса — около 211 тонн; длина — около 34 метров;
система управления — инерциальная, автономная. Масса головной части —
8,8 тонны с 10 ядерными боевыми блоками индивидуального наведения (их
мощность равна 1.200 бомбам, сброшенным на Хиросиму). Одним ударом МБ
может уничтожить объекты потенциального противника на площади до 500
кв. километров.

    Именно эта МБР наряду с другими ракетными комплексами в первую
очередь подпала под действие Договора о сокращении наступательных
вооружений, согласно которому до 2007 года должны быть ликвидированы
более 200 ракет РС-20 всех трех модификаций, имеющихся в нашем
арсенале. Но, похоже, «Сатане» может повезти: она уже сейчас принимает
участие в российско-украинском конверсионном проекте «Днепр».

    Как отметил главнокомандующий РВСН генерал армии Владимир
Яковлев, в качестве 3-ступенчатой ракеты-носителя она способна выводить
на круговые 300-километровые орбиты космические аппараты весом более 3
тонн, что было наглядно продемонстрировано 21 апреля 1999 года при
запуске с ее помощью английского научного спутника «Уосат-12» и 26
сентября 2000 года с пятью зарубежными спутниками на борту с космодрома
Байконур.

    А пока МБР РС-20В «Воевода» — «Сатана» по-прежнему надежна в
руках стратегических ракетчиков России и представляет собой весьма
грозную силу.

lol54.ru

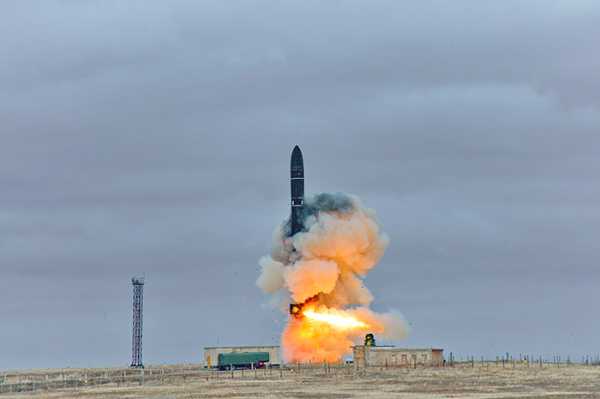

Ракета «Сатана» успешно поразила условные цели

ВСЕ ФОТО

Учебные боевые блоки межконтинентальной баллистической ракеты РС-20В «Воевода» (по западной классификации — СС-18 «Сатана») успешно поразили условные цели на полигоне Кура на Камчатке

Вести

«Булава» пока летает плохо, но рождает слухи об НЛО

Вести

РС-20В — это жидкостная, двухступенчатая межконтинентальная баллистическая ракета

Reuters

Учебные боевые блоки межконтинентальной баллистической ракеты РС-20В «Воевода» (по
западной классификации — СС-18 «Сатана»), запущенной в четверг в 09:30 по московскому времени из позиционного района Оренбургского ракетного соединения, успешно поразили условные цели на полигоне Кура на Камчатке, передает ИТАР-ТАСС.

«Проведенный пуск еще раз продемонстрировал правильность схемно-конструктивных и технических решений, заложенных при создании ракетного комплекса, оснащенного ракетой РС-20В, и его готовность к выполнению поставленных боевых задач в период продленных сроков эксплуатации», — отметил официальный представитель Ракетных Войск стратегического назначения (РВСН) полковник Вадим Коваль.

«Булава» пока летает плохо, но рождает слухи об НЛО

Причина такого успеха — в том числе в кооперации российских и украинских предприятий.
Ракета «Воевода» еще в советское время была разработана в днепропетровском КБ «Южное».
По оценке командующего РВСН генерал-лейтенанта Андрея Швайченко, «всего один боевой блок головной части «Воеводы» по тротиловому эквиваленту сопоставим с несколькими тысячами вылетов фронтовых бомбардировщиков или 10 тысячами полковых залпов
реактивных систем залпового огня».

До момента пуска ракета «Воевода» находилась в эксплуатации более 21 года. По словам Швайченко, к концу 2016 года будут разработаны новые ракетные комплексы для РВСН, в том числе на замену тяжелой ракете «Воевода».

Пока же, сообщил РИА «Новости» полковник Коваль, предстоит продлить срок эксплуатации ракетного комплекса «Воевода» до 23 лет. «Данной ракете присущи высокая боевая эффективность за счет минимизации времени подготовки к старту, повышения стойкости ракеты в полете к поражающим факторам ядерного взрыва и улучшения точности попадания боевых блоков», — сказал представитель РВСН.

«Многолетний опыт свидетельствует о высокой отдаче экономических затрат, которые приходятся на опытно-конструкторские работы, проводимые с целью увеличения сроков эксплуатации ракетных комплексов стратегического назначения. Дальнейшее продление срока эксплуатации ракетного комплекса «Воевода», оснащенного МБР РС-20В, до 25 лет позволит увеличить срок службы этих ракет на 10 лет сверх первоначально установленного гарантийного срока эксплуатации — 15 лет», — уточнил полковник Коваль.

«Воевода», она же «Сатана» (СПРАВКА)

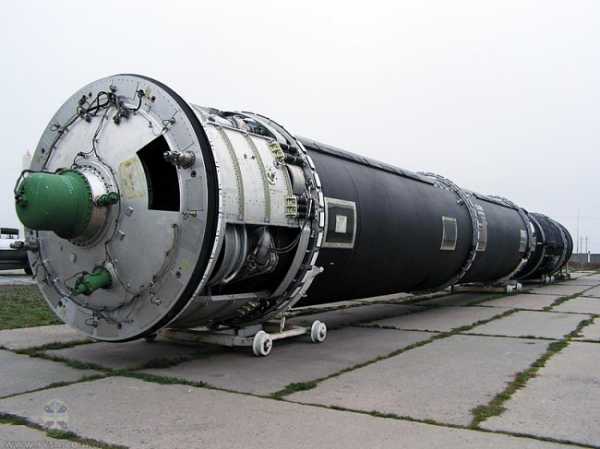

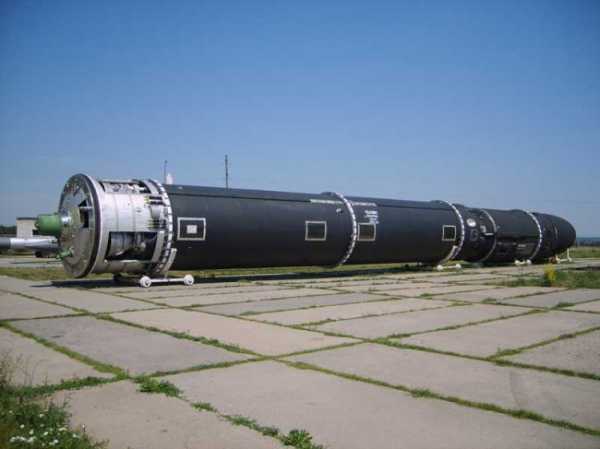

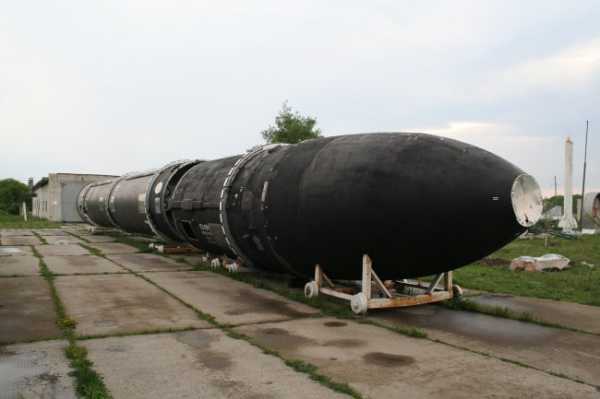

РС-20В — это жидкостная, двухступенчатая межконтинентальная баллистическая ракета. Максимальная дальность стрельбы с разделяющейся головной частью индивидуального наведения — 11 тыс. км. Стартовая масса — 211 т, масса головной части — 8,8 т. «Воевода» — самая мощная в мире межконтинентальная ракета. Головная часть имеет десять (по другим данным, до 16) боевых блоков мегатонного класса, за что ракета и получила на Западе громкое название «Сатана».

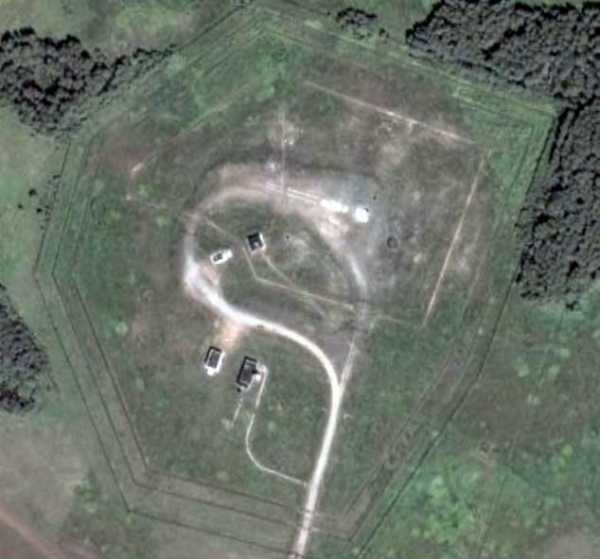

Первый испытательный пуск «Сатаны» состоялся в феврале 1973 года, она принята на вооружение 30 декабря 1975 года. Пусковой комплекс поставлен на боевое дежурство в декабре 1988 года. РС-20В размещаются в высокозащищенных шахтах, в которых хранятся в транспортно-пусковом контейнере.

В советское время ракеты РС-20 различных модификаций находились на вооружении шести ракетных дивизий. После распада СССР ракетные комплексы двух дивизий, дислоцировавшихся в Казахстане, были сняты с боевого дежурства. По данным открытых
источников, в настоящее время на боевом дежурстве в РВСН находятся до 70 шахтных пусковых установок ракетного комплекса «Воевода».

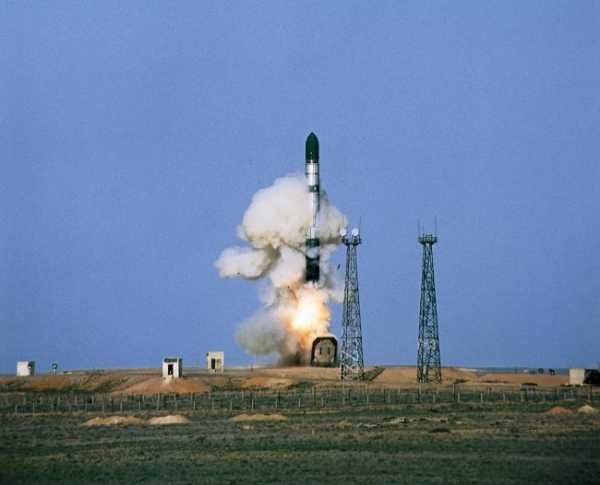

Ракета уже достаточно давно нашла себе и сугубо мирное применение — ее конверсионный вариант по программе «Днепр» используется для вывода в космос полезной нагрузки. Так, 29 июля с космодрома Байконур произведен успешный пуск
ракеты РС-20 с попутным выведением на околоземную орбиту шести
космических аппаратов.

Маркетингом «Днепров» на мировом рынке занимается компания «Космотрас», в которую входят предприятия и организации России и Украины, создавшие МБР РС-20. К настоящему времени при участии «Космотрас» осуществлено 12 успешных запусков «Днепров», на орбиты выведен 51 спутник. Всего «Днепры» стартовали 13 раз. Запуски «Днепров» можно осуществлять со стартового комплекса на Байконуре, в состав которого входят три
шахтных пусковых установки (ШПУ). Для коммерческих запусков оборудована также одна ШПУ на пусковой базе «Ясный» в Оренбургской области.

www.newsru.com

Ракета РС-20 Сатана смотреть онлайн бесплатно

Смотреть видео

  • накрутка просмотров на youtube
  • бабушка сирануш
  • журнал ламода
  • роксолана великолепный век
  • осторожно еда
  • итальянские клипы
  • шедоу файт 2
  • смешное про кошек
  • египетская сила
  • приколы про кошек самые смешные
  • tnt
  • нысана
  • приколы до слёз самые смешные
  • прохождение
  • день студента тот самый 18
  • наталья значенко
  • энергетическая защита
  • закрытая школа
  • фабрика звезд
  • сейф промет
  • харли квинн
  • ncis морская полиция
  • chemodan
  • скороход и карибидис
  • деревенские комедии про деревню —
  • Ракета РС-20 Сатана
  • T-61 T6 German DD Love this ship World of Warships
  • Oracz
  • Блатной Шансон
  • Рецепт ребрышек на два мангала
  • G-TIME маркетинг план
  • Как рождается и умирает чувство к мужчине… Отрывок из спектакля Планета Е. Гришковца
  • Большие люди Жол inclusive Кыргыз кино 2013
  • chanteur
  • Долбогномы
  • Sgt. Pepper’s Lonely Hearts Club Band/Helter Skelter — Paul McCartney Freshen Up Tour 2018, Quebec City
  • Pocaitii — Te intelege Dumnezeu te iubeste 2009
  • ПУККА 49 — Ninja License
  • ACB 50 77.1 Марсело «Mello» Алфая США vs Беслан Исаев Россия acb 50 77.1 vfhctkj «mello» fkafz cif vs ,tckfy bcftd
  • 1 drift x y n i a
  • Eliza Taylor • I found a cube •
  • Launchfilm
  • Taşköprü günlük vlog emmi oğlu ve İsmail ile birgün
  • Дети об АМАКИДС ментальная арифметика Волгоград Волжский
  • Премия МУЗ-ТВ 2017 полная версия
  • ЛСП, Feduk, Егор Крид — Холостяк / Фан-клип
  • Gakupo, KAITO, Len Arrest Rose english and romaji subbed lyrics in the description
  • ГГОЛ лицейские истории 2018 часть 4
  • Vlad Markus — Kinder Etasonic Remix TAR Promo►Video Edit ♛
  • вертушка тренировка в дома Training at home with my son

go2kino.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
