Самая большая подводная лодка в мире (32 фото)
23 сентября 1980 года на судостроительной верфи города Северодвинска, на гладь Белого моря была спущена первая советская подводная лодка класса «Акула». Когда корпус ее был еще в стапелях, на его носу, ниже ватерлинии, виднелась нарисованная оскалившаяся акула, которая обвивала трезубец. И хотя после спуска, когда лодка встала на воду, акула с трезубцем скрылась под водой и больше ее никто не видел, в народе крейсер уже окрестили «Акулой».
Все последующие лодки этого класса продолжали именовать так же, а для их экипажей была введена особая нарукавная нашивка с изображением акулы. На Западе же лодке присвоили кодовое имя «Typhoon». Впоследствии Тайфуном эту лодку стали называть и у нас.
Так, сам Леонид Ильич Брежнев, выступая на XXVI съезде партии, заявил: «Американцами создана новая подводная лодка „Огайо“ с ракетами „Трайдент“. Аналогичная система — „Тайфун“ имеется и у нас».
В начале 70-х годов в США (как писали западные СМИ, «в ответ на создание в СССР комплекса Delta») началась реализация крупномасштабной программы «Трайдент», предусматривающей создание новой твердотопливной ракеты с межконтинентальной (более 7000 км) дальностью, а также ПЛАРБ нового типа, способной нести 24 таких ракеты и обладающей повышенным уровнем скрытности. Корабль водоизмещением 18.700 т обладал максимальной скоростью 20 узлов и мог выполнять ракетные пуски на глубине 15-30 м. По своей боевой эффективности новая американская система оружия должна была значительно превзойти отечественную систему 667БДР/Д-9Р, находившуюся в то время в серийном производстве. Политическое руководство СССР потребовало от промышленности «адекватного ответа» на очередной американский вызов.
Тактико-техническое задание на тяжелый атомный подводный ракетный крейсер—проект 941 (шифр «Акула») — было выдано в декабре 1972 г. 19 декабря 1973 г. правительство приняло постановление, предусматривающее начало работ по проектированию и строительству нового ракетоносца. Проект разрабатывался ЦКБ «Рубин», возглавляемым генеральным конструктором И.Д. Спасским, под непосредственным руководством главного конструктора С.Н. Ковалева. Главным наблюдающим от ВМФ был В.Н. Левашов.
«Перед конструкторами стояла непростая техническая задача — разместить на борту 24 ракеты весом почти 100 тонн каждая, — рассказывает генеральный конструктор проектов ЦКБ МТ «Рубин» С.Н. Ковалев. — После множества проработок ракеты решено было расположить между двумя прочными корпусами. Аналогов такому решению в мире нет». «Такую лодку мог построить только Севмаш», — говорит начальник управления Министерства обороны А.Ф. Шлемов. Строительство корабля велось в самом большом эллинге — цехе 55, которым руководил И.Л. Камай. Применяли принципиально новую технологию постройки — агрегатно-модульный метод, что позволило значительно сократить сроки. Сейчас этот метод применяется во всем, и подводном и надводном кораблестроении, но для того времени это был серьезный технологический прорыв.
Бесспорные эксплуатационные преимущества, продемонстрированные первой отечественной морской баллистической ракетой на твердом топливе Р-31, а также американский опыт (к которому в советских высших военных и политических кругах всегда относились с большим уважением) обусловили категорическое требование заказчика оснастить подводный ракетоносец 3-го поколения твердотопливными ракетами. Применение таких ракет позволяло существенно сократить время предстартовой подготовки, устранить шумность ее проведения, упростить состав корабельного оборудования, отказавшись от ряда систем — газоанализа атмосферы, заполнения кольцевого зазора водой, орошения, слива окислителя и т.п.
Предварительная разработка нового межконтинентального ракетного комплекса для оснащения подводных лодок началась в КБ Машиностроения под руководством главного конструктора В.П. Макеева в 1971 году. Полномасштабные работы по РК Д-19 с ракетами Р-39 были развернуты в сентябре 1973 г., практически одновременно с началом работ над новой ПЛАРБ. При создании этого комплекса впервые была предпринята попытка унификации ракет подводного и наземного базирования: Р-39 и тяжелая МБР РТ-23 (разрабатываемая в КБ «Южное») получили единый двигатель первой ступени.
Уровень отечественных технологий 70-80-х годов не позволял создать твердотопливную баллистическую межконтинентальную ракету большой мощности в габаритах, близких к габаритам предшествующих жидкостных ракет. Рост размеров и веса оружия, а также массогабаритные характеристики нового радиоэлектронного оборудования, увеличившиеся по сравнению с РЭО предшествующего поколения в 2,5-4 раза, привели к необходимости принятия нетрадиционных компоновочных решений. В результате был спроектирован оригинальный, не имеющий мировых аналогов тип подводной лодки с двумя прочными корпусами, расположенными параллельно (своеобразный «подводный катамаран»). Кроме всего прочего, подобная «сплющенная» в вертикальной плоскости форма корабля диктовалась ограничениями по осадке в районе Северодвинского судостроительного завода и ремонтных баз Северного флота, а также технологическими соображениями (требовалось обеспечить возможность одновременной постройки двух кораблей на одной стапельной «нитке»).
Следует признать, что выбранная схема являлась в значительной мере вынужденным, далеко не оптимальным решением, приведшим к резкому увеличению водоизмещения корабля (что дало повод к возникновению иронического прозвища лодок 941-го проекта — «водовозы»). В то же время она позволила повысить живучесть тяжелого подводного крейсера за счет разнесения энергетической установки по автономным отсекам в двух раздельных прочных корпусах; улучшить взрыво- и пожаробезопасность (удалив ракетные шахты из прочного корпуса), а также размещение торпедного отсека и главного командного поста в изолированных прочных модулях. Несколько расширились и возможности по проведению модернизации и ремонта лодки.
При создании нового корабля была поставлена задача расширения зоны его боевого применения подо льдами Арктики вплоть до предельных широт за счет совершенствования навигационного и гидроакустического вооружения. Для пуска ракет из-под арктического «ледового панциря» лодка должна была всплывать в полыньях, проламывая ограждением рубки лед толщиной до 2-2,5 м.
Летные испытания ракеты Р-39 проводились на опытовой дизель-электрической подводной лодке К-153, переоборудованной в 1976 году по проекту 619 (она была снабжена одной шахтой). В 1984 году, после серии интенсивных испытаний, ракетный комплекс Д-19 с ракетой Р-39 был официально принят на вооружение ВМФ.

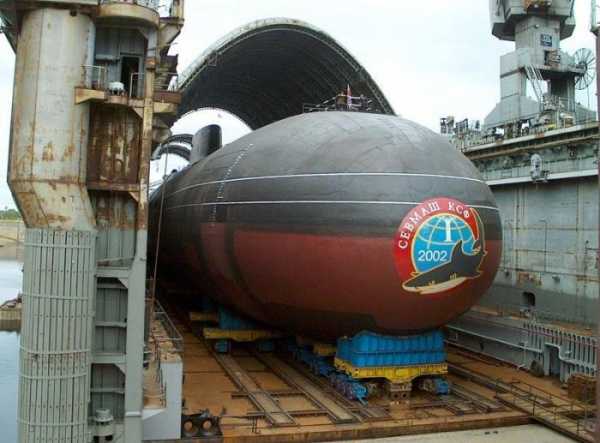

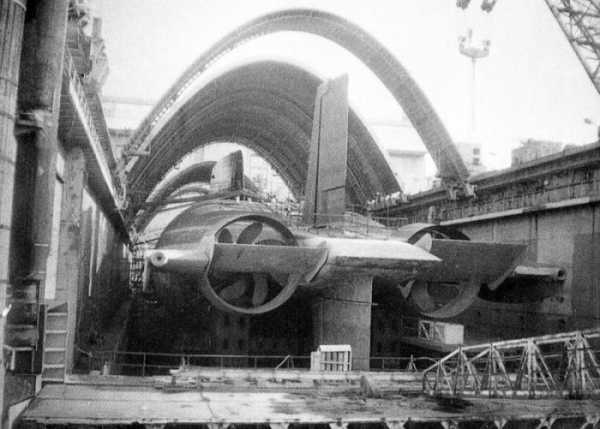

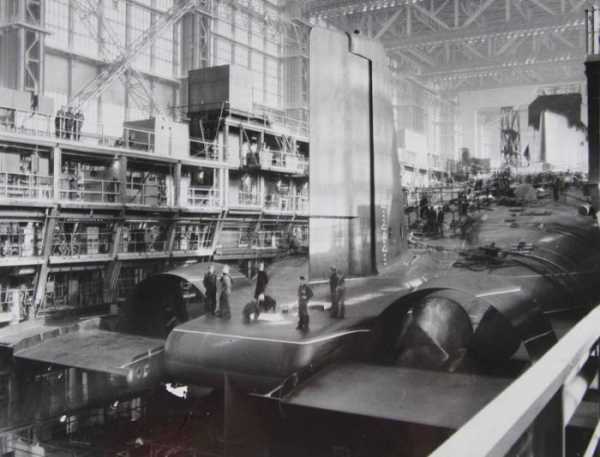

Строительство подводных лодок проекта 941 осуществлялось в Северодвинске. Для этого на Северном машиностроительном предприятии пришлось соорудить новый цех — самый большой крытый эллинг в мире.
Первым ТАПКР, вступившим в строй 12 декабря 1981 г., командовал капитан 1 ранга А.В. Ольховников, удостоенный за освоение столь уникального корабля звания Героя Советского Союза. Предполагалось строительство крупной серии тяжелых подводных крейсеров 941-го проекта и создание новых модификаций этого корабля с увеличенными боевыми возможностями.
В результате было решено ограничиться строительством серии из шести кораблей проекта 941 (т. е. одной дивизии). Недостроенный корпус седьмого ракетоносца — ТК-210 — был разобран на стапеле в 1990 году. Следует заметить, что несколько позже, в середине 90-х годов, прекратилась реализация и американской программы строительства подводных ракетоносцев типа «Огайо»: вместо планировавшихся 30 ПЛАРБ ВМС США получили лишь 18 атомоходов, из которых в строю к началу 2000-х годов решено оставить лишь 14.

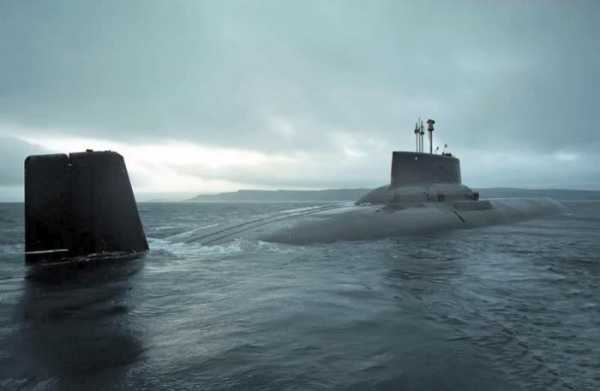

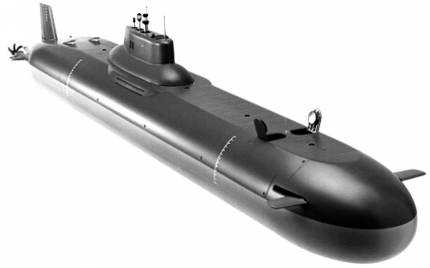

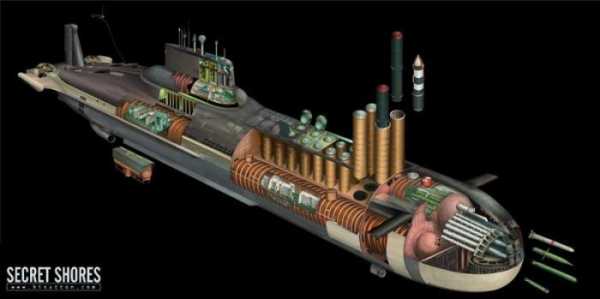

Конструкция подводной лодки 941-го проекта выполнена по типу «катамаран»: два раздельных прочных корпуса (диаметром 7,2 м каждый) расположены в горизонтальной плоскости параллельно друг другу. Кроме того, имеется два отдельных герметичных капсулы-отсека — торпедный отсек и расположенный между главными корпусами в диаметральной плоскости модуль управления, в котором находится центральный пост и размещенный за ним отсек радиотехнического вооружения. Ракетный отсек находится между прочными корпусами в передней части корабля. Оба корпуса и капсулы-отсеки соединены между собой переходами. Общее число водонепроницаемых отсеков —19.

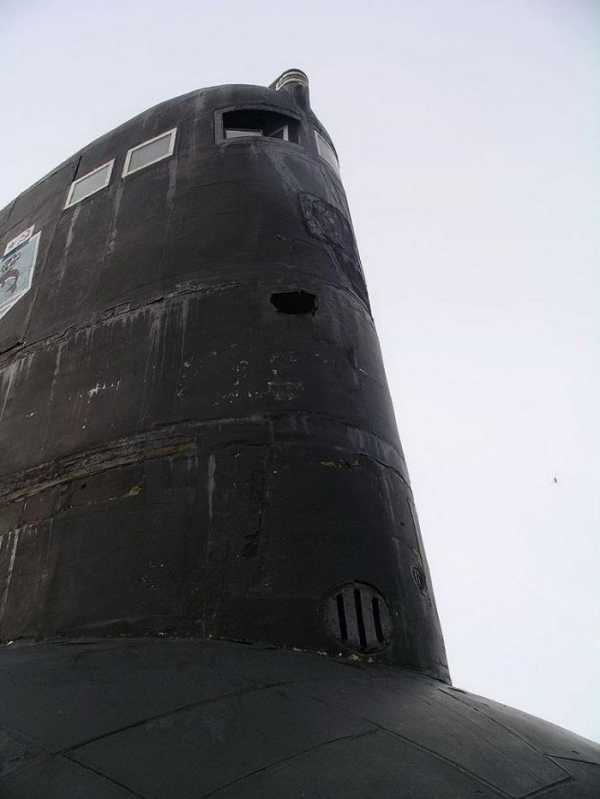

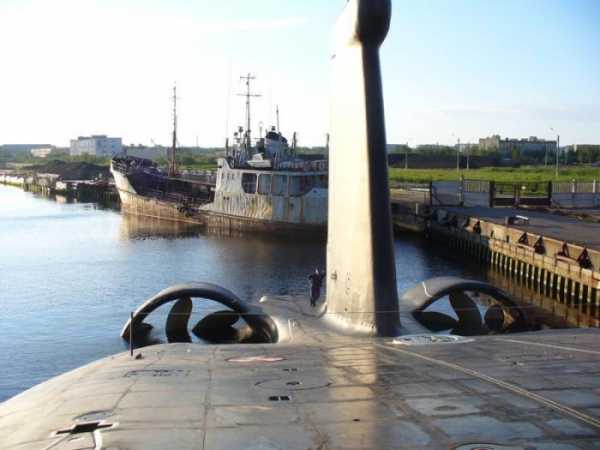

У основания рубки, под ограждением выдвижных устройств, расположены две всплывающие спасательные камеры, способные вместить весь экипаж подводной лодки.
Отсек центрального поста и его легкое ограждение смещены в сторону кормы корабля. Прочные корпуса, центральный пост и торпедный отсек выполнены из титанового сплава, а легкий корпус — из стали (на его поверхность нанесено специальное гидроакустическое резиновое покрытие, повышающее скрытность лодки).
Корабль имеет развитое кормовое оперение. Передние горизонтальные рули расположены в носовой части корпуса и выполнены убирающимися. Рубка снабжена мощными ледовым подкреплениями и крышей округлой формы, служащей для взламывания льда при всплытии.

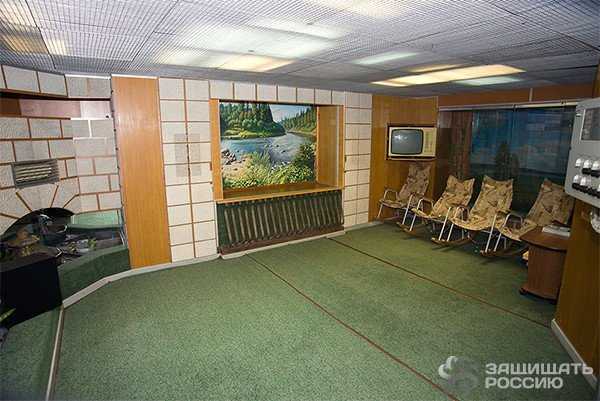

Для экипажа лодки (состоящего в своей большей части из офицеров и мичманов) созданы условия повышенного комфорта. Офицерский состав разместили в относительно просторных двух- и четырехместных каютах с умывальниками, телевизорами и системой кондиционирования воздуха, а матросов и старшин — в маломестных кубриках. Корабль получил спортивный зал, плавательный бассейн, солярий, сауну, салон для отдыха, «живой уголок» и т. п.
Энергетическая установка 3-го поколения номинальной мощностью 100.000 л. с. выполнена по блочному принципу компоновки с размещением автономных модулей (унифицированных для всех лодок 3-го поколения) в обоих прочных корпусах. Принятые компоновочные решения позволили уменьшить габариты ЯЭУ, увеличив при этом ее мощность и улучшив другие эксплуатационные параметры.
ГЭУ включает два водоводяных реактора на тепловых нейтронах ОК-650 (по 190 мВт каждый) и две паровые турбины. Блочная компоновка всех агрегатов и комплектующего оборудования, помимо технологических преимуществ, позволила применить и более эффективные меры по виброизоляции, снижающие шумность корабля.
Атомная энергетическая установка оснащена системой безбатарейного расхолаживания (ББР), которая автоматически вводится в действие при исчезновении электропитания.
По сравнению с предшествующими атомными подводными лодками существенно изменилась система управления и защиты реактора. Внедрение импульсной аппаратуры позволило контролировать его состояние при любом уровне мощности, в том числе и в подкритическом состоянии. На компенсирующие органы установлен механизм «самохода», который при исчезновении электропитания обеспечивает опускание решеток на нижние концевики. При этом происходит полное «глушение» реактора, даже при опрокидывании корабля.

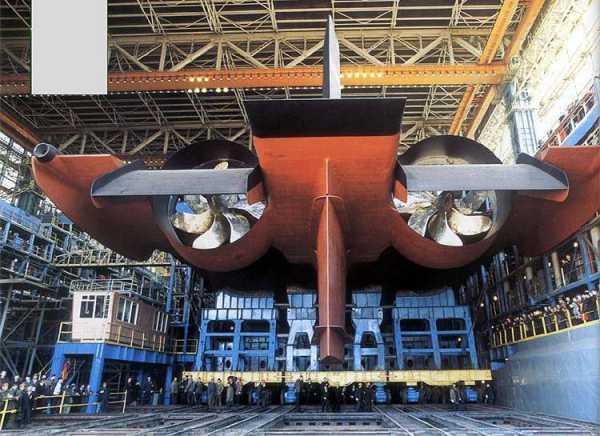

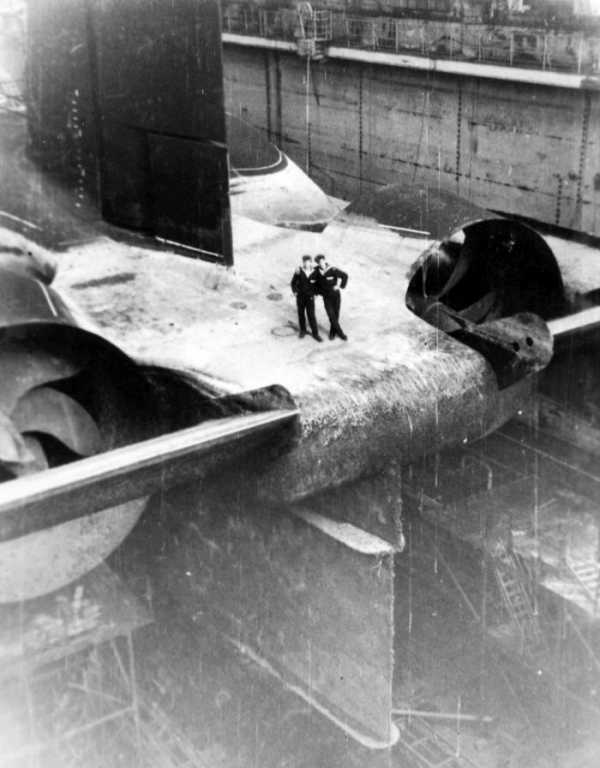

Два малошумных семилопастных гребных винта фиксированного шага установлены в кольцевых насадках. В качестве резервных средств движения имеется два электродвигателя постоянного тока мощностью по 190 кВт, которые подключаются к линии главного вала посредством муфт.
На борту лодки установлено четыре турбогенератора по 3200 кВт и два дизель-генератора ДГ-750. Для маневрирования в стесненных условиях корабль оснащен подруливающим устройством в виде двух откидных колонок с гребными винтами (в носовой и кормовой частях). Винты подруливающего устройства приводятся в движение электродвигателями мощностью по 750 кВт.
При создании подводной лодки проекта 941 огромное внимание было уделено снижению ее гидроакустической заметности. В частности, корабль получил двухкаскадную систему резино-кордовой пневматической амортизации, были внедрены блочная компоновка механизмов и оборудования, а также новые, более эффективные звукоизолирующие и противогидролокационные покрытия. В результате по гидроакустической скрытности новый ракетоносец, несмотря на свои гигантские размеры, значительно превзошел все ранее построенные отечественные ПЛАРБ и, вероятно, вплотную приблизился к американскому аналогу — ПЛАРБ типа «Огайо».
Подводная лодка оснащена новым навигационным комплексом «Симфония», боевой информационно-управляющей системой, гидроакустической станцией миноискания МГ-519 «Арфа», эхоледомером МГ-518 «Север», радиолокационным комплексом МРКП-58 «Буран», телевизионным комплексом МТК-100. На борту имеются комплекс радиосвязи «Молния-Л1» с системой спутниковой связи «Цунами».
Цифровой гидроакустический комплекс типа «Скат-3», интегрирующий четыре гидролокационные станции, способен обеспечивать одновременное слежение за 10—12 подводными целями.
Выдвижные устройства, расположенные в ограждении рубки, включают два перископа (командирский и универсальный), антенну радиосекстана, РЛК, радиоантенны системы связи и навигации, пеленгатор.
Лодка оснащена двумя всплывающими антеннами буйкового типа, позволяющими принимать радиосообщения, целеуказания и сигналы спутниковой навигации при нахождении на большой (до 150 м) глубине или подо льдами.
Ракетный комплекс Д-19 включает 20 твердотопливных трехступенчатых межконтинентальных баллистических ракет с разделяющимися головными частями Д-19 (РСМ-52, западное обозначение — SS-N-20). Старт всего боекомплекта осуществляется двумя залпами, с минимальными интервалами между пусками ракет. Ракеты могут запускаться с глубины до 55 м (без ограничений по погодным условиям на поверхности моря), а также из надводного положения.
Трехступенчатая МБР Р-39 (длина — 16,0м, диаметр корпуса — 2,4 м, стартовая масса — 90,1 т) несет 10 боевых блоков индивидуального наведения мощностью по 100 кг каждый. Их наведение осуществляется посредством инерциальной навигационной системы с полной астрокоррекцией (обеспечено КВО порядка 500 м). Максимальная дальность пуска Р-39 превышает 10.000 км, что больше дальности американского аналога — «Трайдент» С-4 (7400 км) и приблизительно соответствует дальности «Трайдент» D-5 (11.000 км).
Для минимизации габаритов ракеты двигатели второй и третьей ступеней имеют выдвижные сопловые насадки.

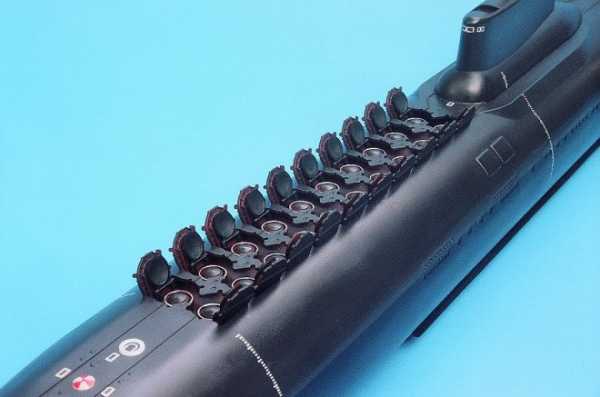

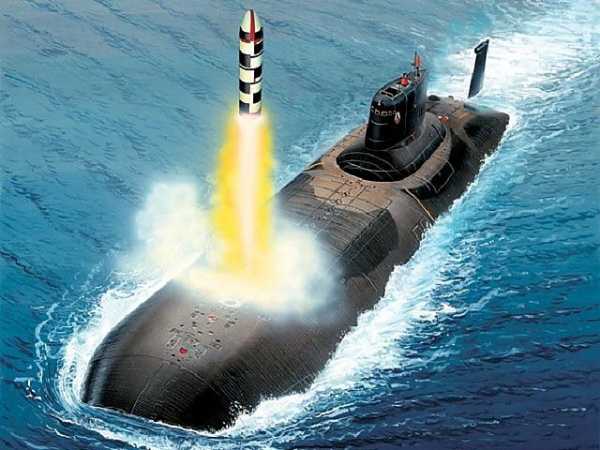

Для комплекса Д-19 создана оригинальная стартовая система с размещением практически всех элементов пусковой установки на самой ракете. В шахте Р-39 находится в подвешенном состоянии, опираясь специальной амортизационной ракетно-стартовой системой (АРСС) на опорное кольцо, расположенное в верхней части шахты.
Пуск выполняется из «сухой» шахты с помощью порохового аккумулятора давления (ПАД). В момент старта специальные пороховые заряды создают вокруг ракеты газовую каверну, значительно уменьшающую гидродинамические нагрузки на подводном участке движения. После выхода из воды АРСС отделяется от ракеты при помощи специального двигателя и уводится в сторону на безопасное расстояние от подводной лодки.
Имеется шесть 533-мм торпедных аппаратов с устройством быстрого заряжания, способных применять практически все типы состоящих на вооружении торпед и ракето-торпед данного калибра (типовой боекомплект — 22 торпеды УСЭТ-80, а также ракето-торпеды «Шквал»). Вместо части ракетно-торпедного вооружения на борт корабля могут приниматься мины.
Для самообороны подводной лодки, находящейся в надводном положении, от низколетящих самолетов и вертолетов имеется восемь комплектов ПЗРК «Игла» («Игла-1»). В зарубежной печати сообщалось о разработке для подводных лодйк 941-го проекта, а также ПЛАРБ нового поколения, зенитного ракетного комплекса самообороны, способного применяться из подводного положения.

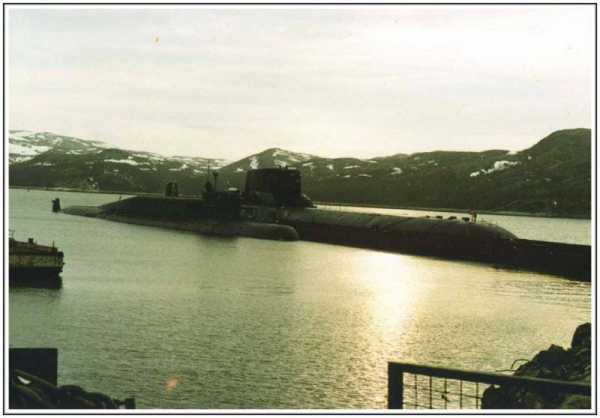

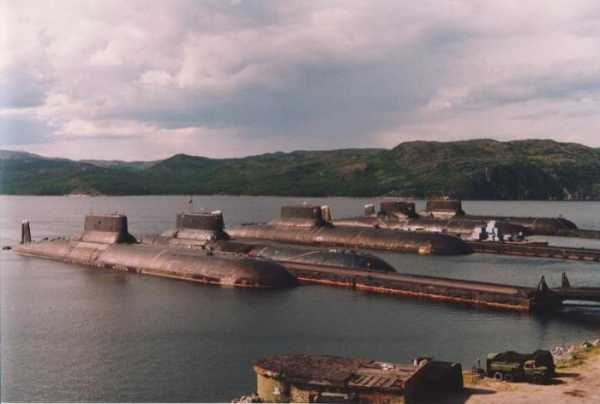

Все шесть ТАПРК (получивших западное кодовое наименование Typhoon, быстро «прижившееся» и у нас) были сведены в дивизию, входящую в состав 1-й флотилии атомных подводных лодок. Корабли базируются в Западной Лице (бухта Нерпичья). Реконструкция этой базы для размещения на ней новых сверхмощных атомоходов началась в 1977 году и заняла четыре года. За это время была построена специальная причальная линия, изготовлены и доставлены специализированные пирсы, способные, по замыслу конструкторов, обеспечить ТАПКР всеми видами энергоресурсов (однако в настоящее время по ряду технических причин они применяются как обычные плавучие пирсы). Для тяжелых ракетных подводных крейсеров Московским конструкторским бюро транспортного машиностроения был создан уникальный комплекс средств погрузки ракет (КСПР). В его состав вошел, в частности, двухконсольный кран-погрузчик козлового типа грузоподъемностью 125 т. (в строй введен не был).
В Западной Лице расположен и береговой судоремонтный комплекс, обеспечивающий обслуживание лодок 941-го проекта. Специально для обеспечения «плавучего тыла» лодок 941-го проекта в Ленинграде на Адмиралтейском заводе в 1986 году был построен морской транспорт-ракетовоз «Александр Брыкин» (проект 11570) полным водоизмещением 11.440 т, имеющий 16 контейнеров для ракет Р-39 и снабженный 125-тонным краном.
Однако уникальную береговую инфраструктуру, обеспечивающую обслуживание кораблей 941-го проекта, удалось создать лишь на Северном флоте. На Тихоокеанском флоте до 1990 года, когда программа дальнейшего строительства «Акул» была свернута, ничего подобного соорудить так и не успели.
Корабли, каждый из которых укомплектован двумя экипажами, несли (и, вероятно, продолжают нести и сейчас) постоянное боевое дежурство даже во время нахождения на базе.
Боевая эффективность «Акул» в значительной степени обеспечивается за счет постоянного совершенствования системы связи и боевого управления морскими стратегическими ядерными силами страны. К настоящему времени эта система включает каналы, использующие различные физические принципы, что повышает надежность и помехозащищенность в самых неблагоприятных условиях. В состав системы входят стационарные передатчики, транслирующие радиоволны в различных диапазонах электромагнитного спектра, спутниковые, самолетные и корабельные ретрансляторы, мобильные береговые радиостанции, а также гидроакустические станции и ретрансляторы.
Огромный запас плавучести тяжелых подводных крейсеров 941-го проекта (31,3%) в сочетании с мощными подкреплениями легкого корпуса и рубки обеспечил этим атомоходам возможность всплытия в сплошном льду толщиной до 2,5 м (что неоднократно проверялось на практике). Патрулируя под ледяным панцирем Арктики, где существуют особые гидроакустисческие условия, снижающие даже при самой благоприятной гидрологии дальность обнаружения подводной цели посредством наиболее современных ГАС всего до нескольких километров, «Акулы» являются практически неуязвимыми для противолодочных атомных подводных лодок США. Авиационными средствами, способными осуществлять поиск и поражение подводных целей сквозь полярный лед, Соединенные Штаты также не располагают.
В частности, «Акулы» несли боевую службу подо льдами Белого моря (первой из «941-х» такой поход совершил в 1986 г. ТК-12, на котором в ходе патрулирования при помощи ледокола была осуществлена замена экипажа).
Рост угрозы со стороны прогнозируемых средств ПРО потенциального противника потребовал усиления боевой живучести отечественных ракет в процессе их полета. В соответствии с одним из прогнозируемых сценариев, противник мог попытаться «ослепить» оптические астронавигационные датчики БР при помощи космических ядерных взрывов. В ответ на это в конце 1984 года под руководством В.П. Макеева, Н.А. Семихатова (система управления ракеты), В.П. Арефьева (командные приборы) и B.C. Кузьмина (система астрокоррекции) были начаты работы по созданию стойкого астрокорректора для баллистических ракет подводных лодок, способного восстанавливать свою работоспособность через несколько секунд. Разумеется, у противника оставалась возможность осуществлять ядерные космические взрывы с интервалом через каждые несколько секунд (в этом случае точность наведения ракеты должна была значительно снизиться), однако такое решение было трудноосуществимо по техническим соображениям и бессмысленно — по финансовым.
Усовершенствованный вариант Р-39, по своим основным характеристикам не уступающий американской ракете «Трайдент» D-5, был принят на вооружение в 1989 году. Кроме повышенной боевой живучести, модернизированная ракета обладала увеличенной зоной разведения боевых блоков, а также повышенной точностью стрельбы (использование космической навигационной системы ГЛОНАСС на активном участке полета ракеты и на участке наведения РГЧ позволило достичь точности, не меньшей, чем точность МБР РВСН шахтного базирования). В 1995 г. ТК-20 (командир капитан 1 ранга А. Богачев) выполнила ракетную стрельбу с Северного полюса.
В 1996 г. из-за нехватки средств были выведены из боевого состава ТК-12 и ТК-202, в 1997 г. — ТК-13. В то же время дополнительное финансирование ВМФ в 1999 году позволило значительно ускорить затянувшийся капитальный ремонт головного ракетоносца 941-го проекта — К-208. За десять лет, в течение которых корабль находился в Государственном центре атомного подводного судостроения, проведена замена и модернизация (в соответствии с проектом 941 У) основных комплексов вооружения. Ожидается, что в третьем квартале 2000 г. работы будут полностью завершены, и после окончания заводских и ходовых приемно-сдаточных испытаний, в начале 2001 года, обновленный атомоход вновь вступит в строй.
В ноябре 1999 г. из акватории Баренцева моря с борта одной из ТАПКР 941-го проекта были выполнены стрельбы двумя ракетами РСМ-52. Интервал между пусками составил два часа. Головные части ракет с высокой точностью поразили цели на Камчатском полигоне.
По состоянию на 2013 год из 6 построенных при СССР кораблей 3 корабля проекта 941 «Акула» утилизированы, 2 корабля находятся в ожидании на утилизацию, и один модернизирован по проекту 941УМ.
В связи с хроническим отсутствием финансирования, в 1990-е годы планировался вывод из строя всех единиц, однако, с появлением финансовых возможностей и пересмотром военной доктрины оставшиеся корабли (ТК-17 «Архангельск» и ТК-20 «Северсталь») прошли поддерживающий ремонт в 1999—2002 годах. ТК-208 «Дмитрий Донской» прошёл капитальный ремонт и модернизацию по проекту 941УМ в 1990—2002 годах и с декабря 2003 года используется в рамках программы испытаний новейшей российской БРПЛ «Булава». При испытании «Булавы» было принято решение отказаться от ранее используемой процедуры испытаний.
18-я дивизия подводных лодок, в которую входили все «Акулы», была сокращена. По состоянию на февраль 2008 года в её состав входили, находящиеся в резерве после выработки рабочего ресурса ракет «главного калибра», ТК-17 «Архангельск» (последнее боевое дежурство — с октября 2004 года по январь 2005 года) и ТК-20 «Северсталь» (последнее боевое дежурство — 2002 год), а также переоборудованный под « Булаву» К-208 «Дмитрий Донской». ТК-17 «Архангельск» и ТК-20 «Северсталь» более трёх лет находились в ожидании решения на утилизацию или перевооружение на новые БРПЛ, пока в августе 2007 года главком ВМФ адмирал флота В. В. Масорин не сообщил, что до 2015 года не предусматривается модернизация АПЛ «Акула» под ракетный комплекс «Булава-М».
Интересные факты :
Впервые размещение ракетных шахт впереди рубки осуществлено на лодках проекта «Акула»
За освоение уникального корабля звание Героя Советского союза было присвоено Командиру первого ракетного крейсера капитану 1 ранга А. В. Ольховникову в 1984 году
Корабли проекта «Акула» занесены в книгу рекордов Гинеса
Кресло командира в центральном посту находится в неприкосновенности, исключения нет ни для кого, ни для командиров дивизии, флота или флотилии и даже министра обороны. Нарушивший эту традицию в 1993 году П. Грачев во время посещения «Акулы» был награжден неприязнью подводников.
Другие статьи:
nlo-mir.ru
Самые большие подводные лодки в мире
Подводные лодки стоят на вооружении многих стран мира. Есть среди них небольшие суда, экипаж которых состоит из 1-2 моряков и самые большие подводные лодки в мире. О последних мы и расскажем в статье.
Самыми большими субмаринами являются подводные крейсеры, подводное водоизмещение которых может достигать 48 тысяч тонн и длины в 172 метра.
10
НавагаДлина 128 метров
На 10 месте среди самых больших подводных лодок в мире находятся советские субмарины проекта 667А «Навага», оснащенные баллистическими ракетами. Длина подлодки составляет 128 метров, ширина – 11,7 метра. Оснащение – 16 пусковых установок с ракетами Р-27. Дальность действия – 2400 километров. Общий боевой комплект субмарины – 22 торпеды, из них две – ядерные.
Разработка подлодок серии «Навага» началась в 1958 году.
9
ТриумфанДлина 138 метров
Французские подводные лодки типа «Триумфан» входят в число самых больших субмарин в мире. Строительство первой подлодки началось в 1986 году. Распад СССР внес коррективы в количество построенных субмарин – вместо 6 было создано 4 подводных лодки.
Размеры субмарины: подводное водоизмещение – 14 335 тонн, длина корпуса – 138 метров, ширина – 12, 5 метра. Вооружение – 16 баллистических ракет класса М45. Девятое место в нашем рейтинге.
8
ЦзиньДлина 140 метров

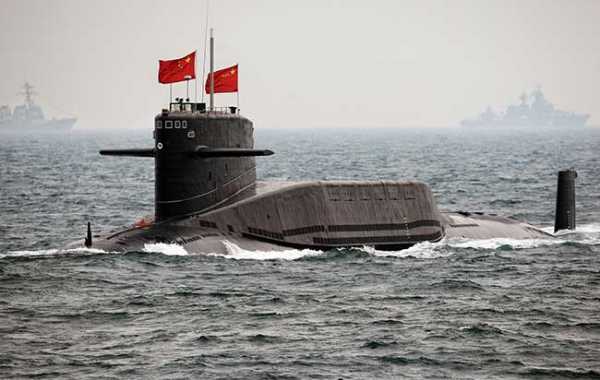

Поражают своими размерами и китайские подлодки проекта 094 «Цзинь». Они занимают 8 место в рейтинге самых больших подводных лодок в мире. Они пришли на смену лодкам класса 092 «Ся». Строительство новых подлодок началось в 1999 году. Поскольку Китай предпочитает держать втайне все свои военные разработки, о субмаринах нового поколения известно мало. Длина подлодки – 140 метров, ширина – около 13 метров, подводное водоизмещение – 11500 тонн. Вооружение – 12 баллистических ракет с дальностью действия до 12 тысяч километров.
В 2004 году на воду была спущена первая субмарина серии «Цзинь». По информации китайской стороны, сейчас на вооружении Китая находятся 6 подводных лодок этого типа. К боевому патрулированию они должны были приступить в 2014 году.
7
ВэнгардДлина 150 метров

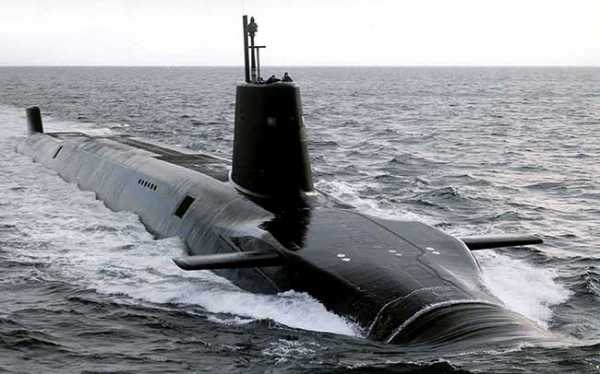

В число самых больших субмарин в мире входят британские подлодки типа «Вэнгард». В 1990 годах они пришли на смену лодкам типа Resolution. Появление новых субмарин у США и СССР заставили Англию приступить к созданию нового типа подлодки, с такими же высокими боевыми характеристиками. Первоначально было решено построить не менее 7 подлодок, но с распадом Советского Союза необходимость в таком количестве ракетоносцев отпала. Всего на вооружение поступило 4 подлодки типа «Вэнгард». Строительство первой из них началось в 1986 году.
Размеры субмарины: подводное водоизмещение – 15 900 тонн, длина корпуса – 150 метров, ширина – 12,8 метра. Вооружена 16 баллистическими ракетами системы «Trident-2 D5».
6
КальмарДлина 155 метров
На 6 месте в рейтинге самых больших субмарин – российские подводные лодки «Кальмар». Проект субмарины начал разрабатываться в 1972 году специально для двухступенчатой баллистической ракеты Р-29Р.
Размеры подлодки: подводное водоизмещение 13 050 тонн, длина корпуса 155 метров, ширина – 11, 7 метра. Вооружение – 16 межконтинентальных жидкостных ракет Р-29Р с дальностью действия более 6 000 км.
На сегодня большая часть подлодок «Кальмар» утилизирована, остальные входят в состав Тихоокеанского флота России.
5
Мурена-МДлина 155 метров
Подлодки проекта «Мурена-М» входят в число самых больших субмарин. Это модернизация лодок проекта «Мурена». Главное отличие – размещение 16 ракет, а не 12. Для этого корпус лодки был увеличен на 16 метров.
Размеры субмарины: подводное водоизмещение 15 750 тонны, длина корпуса 155 метров, ширина – 11, 7 метра. Вооружение – 16 ракет Р-29Д с дальностью действия более 9 000 км. Пятое место в рейтинге.
4

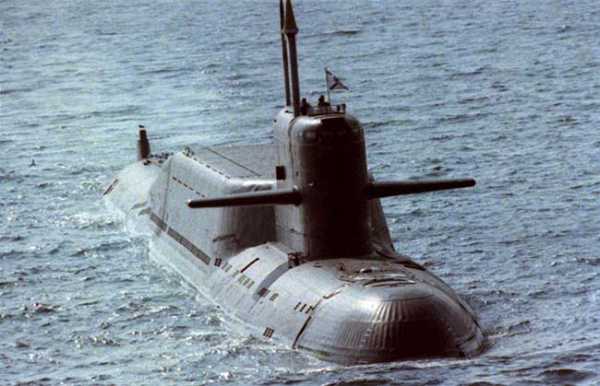

ДельфинДлина 167 метров
Подлодка проекта «Дельфин», занимающая 4 место в нашем рейтинге, продолжила развитие проекта «Кальмар». Строительство первой субмарины началось в 1981 году. Было построено 7 подлодок. Сейчас все они входят в состав подводного флота России. По своим размерам субмарина того типа входит в число самых больших подводных лодок в мире. Ее подводное водоизмещение составляет 18 200 тонн, длина 167 метров, ширина – 11, 7 метра. Вооружение – 16 баллистических ракет класса Р-29РМ.
3
ОгайоДлина 170 метров
Американские субмарины типа «Огайо» входят в число самых больших подводных лодок в мире. Они относятся к подлодкам третьего поколения и оснащены 24 баллистическим ракетами «Трайдент». Их особенность – разделяющиеся головные части и индивидуальная система наведения на цель. Сегодня субмарины типа «Огайо» составляют ядро американских ядерных сил. Они несут боевое дежурство в Атлантическом и Тихом океанах.
Размеры подлодки: подводное водоизмещение – 18 750 тонны, длина корпуса – 170, 7 метра, ширина – 12, 8 метра. Максимальная глубина погружения – 55о метров. Первая субмарина этого типа вступила в строй в 1981 году.
Интересный факт: в 2009 году во время боевого дежурства экипаж субмарины USS Rhode Island спас четырех мужчин и мальчика, которые потерпели крушение и четверо суток находились в море без надежды на спасение.
2
БорейДлина 170 метров

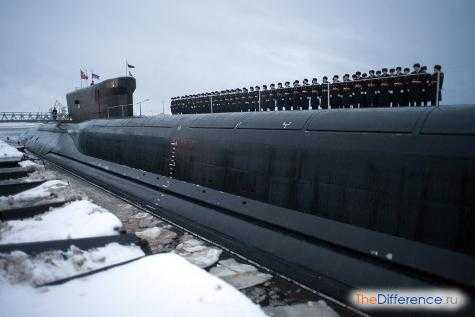

Российские подводные лодки проекта 955 «Борей» занимают 2 место в рейтинге самых больших субмарин в мире. Построены и вошли в строй 3 подводных крейсера, три находятся в стадии строительства и последний был заложен в декабре 2015 года. Всего к 2018 году планируется построить 8 подлодок «Борей». Разрабатывалась подлодка для того, чтобы заменить субмарины проектов «Дельфин» и «Акула».
Размеры подлодки: подводное водоизмещение 24 000 тонны, длина корпуса 170 метров, ширина – 13, 5 метра. Вооружение – 16 ракет «Булава».
1

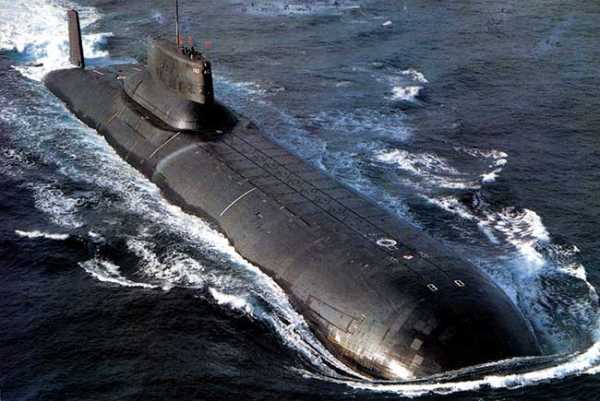

АкулаДлина 173 метра
Первое место в рейтинге самых больших субмарин в мире занимает российская подлодка проекта 941 «Акула». Это самый большой подводный крейсер, построенный человеком. Представьте махину высотой с девятиэтажный дом и длиной в два футбольных поля – это и есть легендарная «Акула». С точки зрения боеспособности такие размеры вызывают сомнения, но нельзя не восхищаться мощью этой гигантской субмарины.
Строительство подлодки было начато в 1976 году. «Акула» стала ответом на проект американской подлодки типа «Огайо». Вступил первый подводный ракетоносец в строй в 1980 году.
Размеры субмарины: подводное водоизмещение 48 тысяч тонн, длина корпуса 172, 8 метра, ширина – 23, 3 метра. Вооружен подводный крейсер 20 трехступенчатыми баллистическими ракетами Р-39 «Вариант».

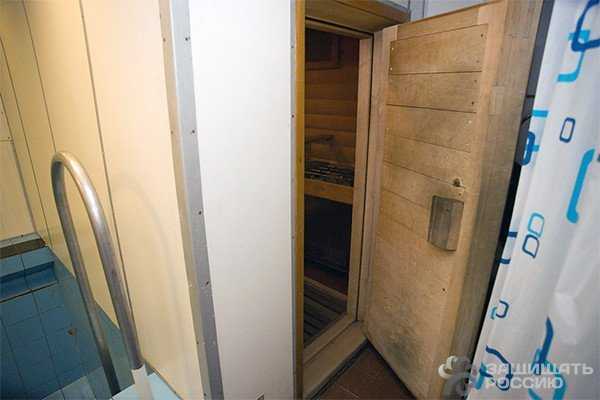

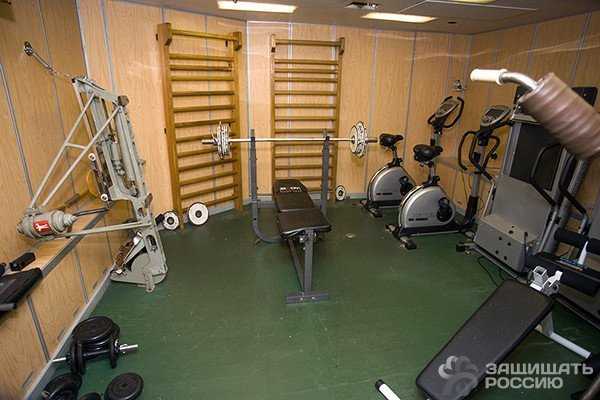

На подлодке созданы улучшенные условия для экипажа. Здесь есть небольшой бассейн, солярий, сауна, спортзал и даже живой уголок.
Размеры позволяют подлодке взламывать лед толщиной более двух метров. А это значит, что она может нести боевое патрулирование в арктических широтах.
Всего на вооружении России находится 6 подлодок класса «Акула».
top10a.ru
«Акула», «Щука», «Огайо». Размер имеет значение » Военное обозрение
«Ты лжец, Нам-Бок, ибо все знают, что железо не может плавать»
/Джек Лондон/
Уважаемые товарищи, наверняка, многие из вас посещали военно-морские салоны, поднимались по неудобным трясущимся сходням на палубы огромных кораблей. Бродили по верхней палубе, рассматривая пусковые ракетные контейнеры, раскидистые ветви радаров и прочие фантастические системы.
Даже такие простые вещи, как толщина якорной цепи (каждое звено с пудовую гирю) или радиус обметания стволов корабельной артиллерии (размером поболее дачных «шести соток») могут вызывать у неподготовленного обывателя искренний шок и недоуменее.
Размеры корабельных механизмов просто Огромны. Подобные штуки не встречаются в обычной жизни – о существовании этих циклопических предметов мы узнаем только во время визита на корабль в очередной День ВМФ (День Победы, в дни проведения Санкт-Петербургского международного военно-морского салона и т.п.).
Действительно, с точки зрения отдельно взятого человека, маленьких или больших кораблей не существует. Морская техника поражает своими габаритами – стоя на пирсе рядом с пришвартованным корветом человек выглядит как песчинка на фоне огромной скалы. «Крошечный» 2500-тонный корвет выглядит как крейсер, а «настоящий» крейсер имеет вообще паранормальные размеры и выглядит как плавающий город.
Причина данного парадокса очевидна:
Обычный четырехосный ж/д вагон (полувагон), нагруженный до краев железной рудой, имеет массу порядка 90 тонн. Очень громоздкая и тяжелая штука.
В случае с 11 000-тонным ракетным крейсером «Москва» мы имеем всего лишь 11 000 тонн металлических конструкций, кабелей и топлива. Эквивалент — 120 железнодорожных вагонов с рудой, плотно сконцентрированных в едином массиве.

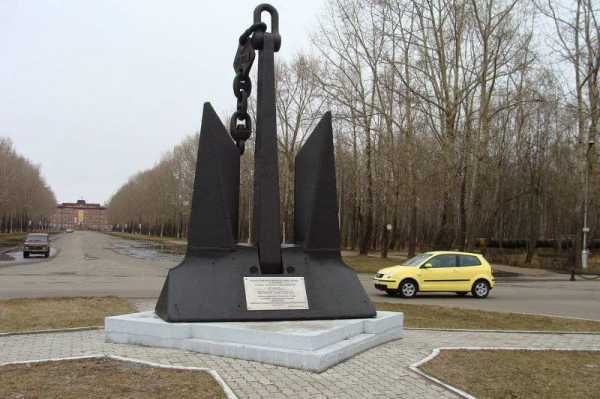

Якорь подводного ракетоносца пр. 941 «Акула»

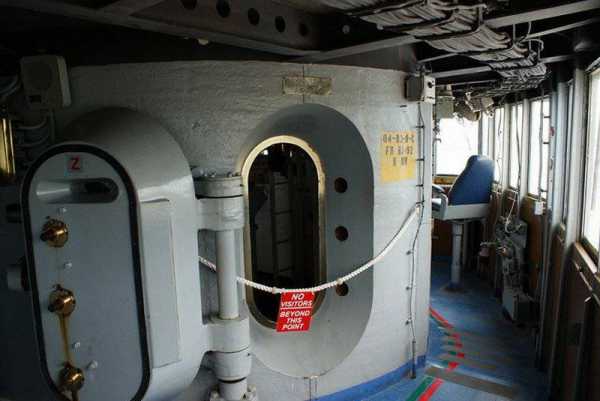

Как вода удерживает ЭТО?! Боевая рубка линкора «Нью-Джерси»
А ведь крейсер «Москва» еще не предел – американский авианосец «Нимиц» имеет полное водоизмещение 100 с лишним тысяч тонн.
Воистину, велик Архимед, чей бессмертный закон позволяет держаться этим громадинам на плаву!
Большая разница
В отличие от надводных кораблей и судов, которые можно увидеть в любом порту, подводная компонента флота обладает повышенной долей скрытности. Субмарины сложно увидеть даже во время захода в базу – во многом благодаря особому статусу современного подводного флота.
Ядерные технологии, опасная зона, государственная тайна, объекты стратегической важности; закрытые города с особым паспортным режимом. Все это не прибавляет популярности «стальным гробам» и их славным экипажам. Атомные лодки тихо гнездятся в укромных бухточках Заполярья или скрываются от посторонних глаз на побережье далекой Камчатки. О существовании лодок в мирное время ничего не слышно. Они не годятся для военно-морских парадов и пресловутой «демонстрации флага». Единственное, что умеет делать эти гладкие черные корабли – убивать.

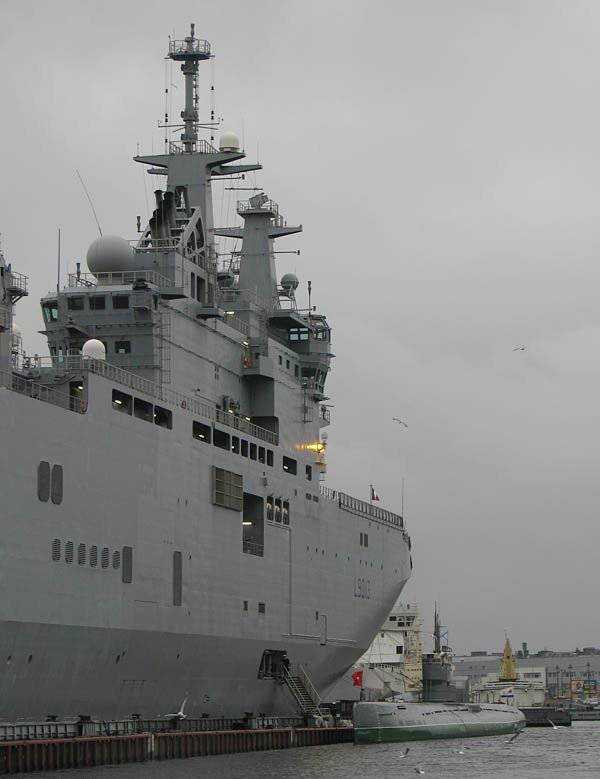

Малышка С-189 на фоне «Мистраля»
Как же выглядят «Батон» или «Щука»? Насколько велика легендарная «Акула»? Правда ли это, что она не помещается в океане?
Выяснить данный вопрос довольно трудно – никаких наглядных пособий на этот счет нет. Музейные субмарины К-21 (Североморск), С-189 (Санкт-Петербург) или С-56 (Владивосток) являются полувековыми «дизелюхами» времен ВОВ* и не дают никаких представлений о реальных размерах современных подлодок.
*даже сравнительно «свежая» С-189 постройки 1950-х годов создана на базе трофейного немецкого «Электробота»
Читатель наверняка почерпнет много интересного из следующей иллюстрации:

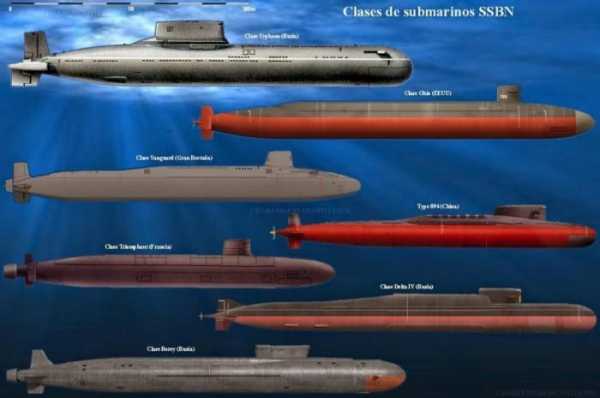

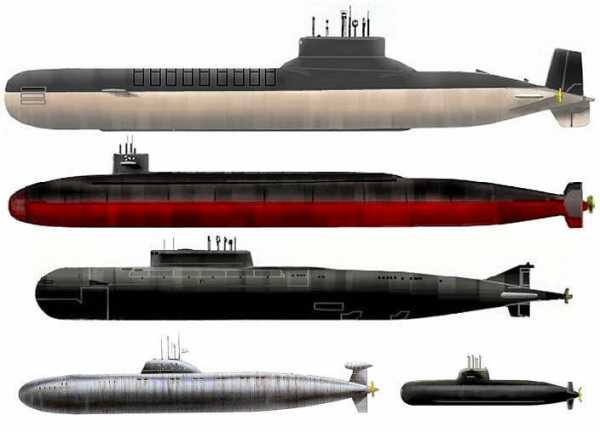

Сравнительные размеры силуэтов современных подлодок в едином масштабе
Самая толстая «рыбина» – тяжелый ракетный подводный крейсер стратегического назначения проекта 941 (шифр «Акула»).
Ниже – американская ПЛАРБ типа «Огайо».
Еще ниже – подводный «убийца авианосцев» проекта 949А, т.н. «Батон» (именно к этому проекту принадлежал погибший «Курск»).
В левом нижнем углу притаилась многоцелевая российская АПЛ проекта 971 (шифр «Щука-Б»)
А самая маленькая из представленных на иллюстрации лодок – современная немецкая ДЭПЛ «Тип 212».

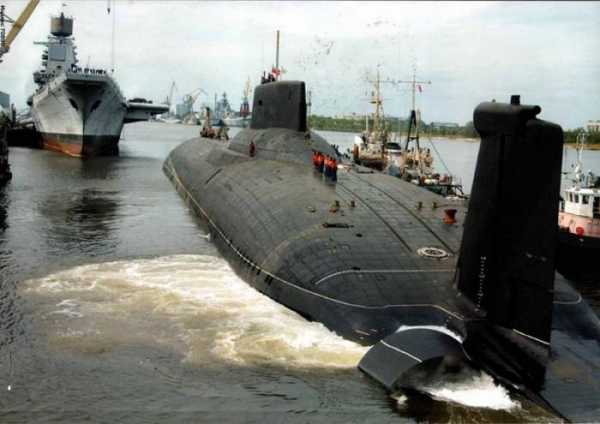

Конечно, наибольший интерес публики связан с «Акулой» (она же — «Тайфун» по классификации НАТО). Лодка действительно поражает воображение: длина корпуса 173 метра, высота от днища до крыши рубки равняется 9-этажному дому!
Надводное водоизмещение – 23 000 тонн; подводное – 48 000 тонн. Цифры ясно указывают на колоссальный запас плавучести – для погружения «Акулы» в балластные цистерны лодки закачиваются более 20 тыс. тонн воды. В результате, «Акула» получила на флоте забавное прозвище «водовоз».
При всей кажущейся иррациональности данного решения (для чего ПЛ такой большой запас плавучести??) «водовоз» имеет свои особенности и даже достоинства: в надводном положении осадка чудовищного монстра немногим больше, чем у «обычных» подводных лодок — около 11 метров. Это позволяет заходить в любые места базирования, без риска наскочить на мель, и пользоваться всей имеющейся инфраструктурой для обслуживания АПЛ. Кроме того, огромный запас плавучести превращает «Акулу» в мощный ледокол. При продувании цистерн, лодка, по закону Архимеда, с такой силой «прет» наверх, что её не остановит даже 2-метровый слой прочного, как камень, арктического льда. Благодаря данному обстоятельству, «Акулы» могли нести боевое дежурство в самых высоких широтах, вплоть до районов Северного полюса.

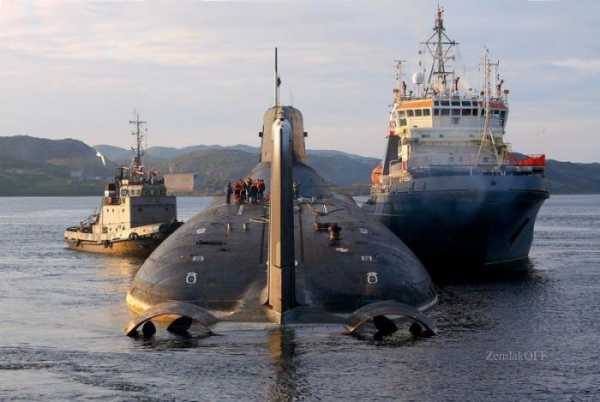

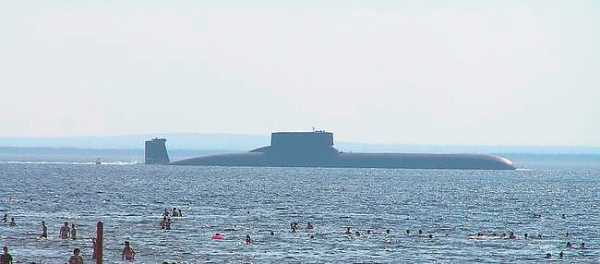

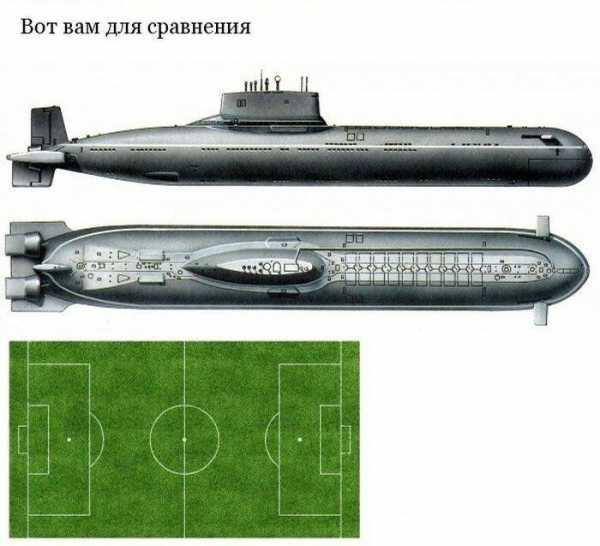

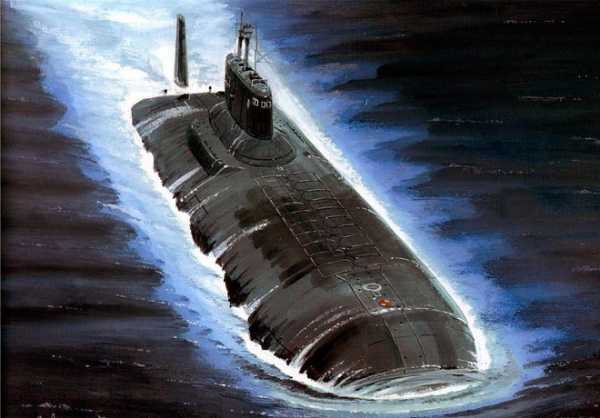

Но даже в надводном положении «Акула» удивляет своими габаритами. А как иначе? – самая крупная лодка в мировой истории!

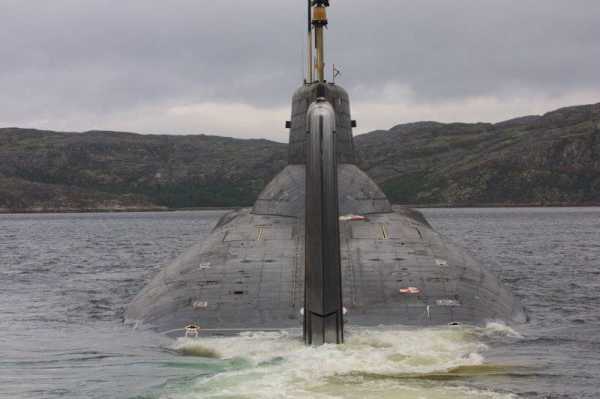

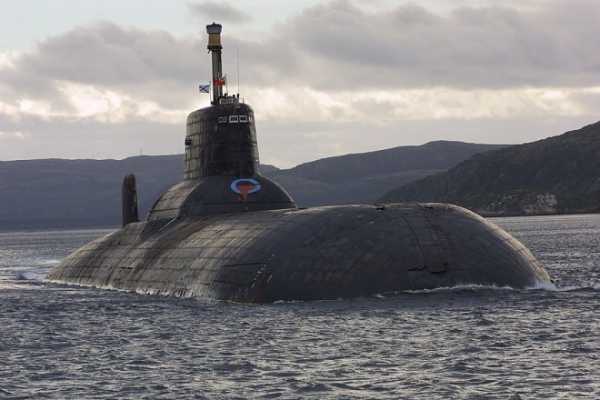

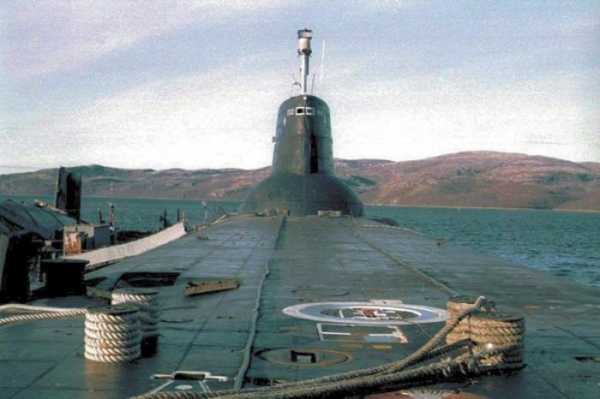

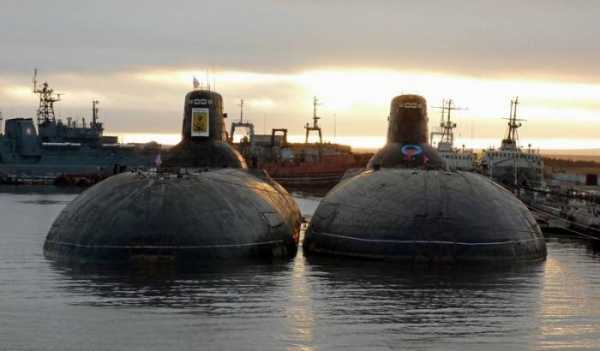

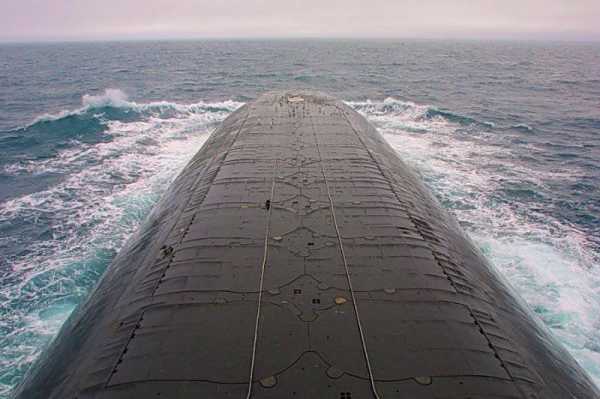

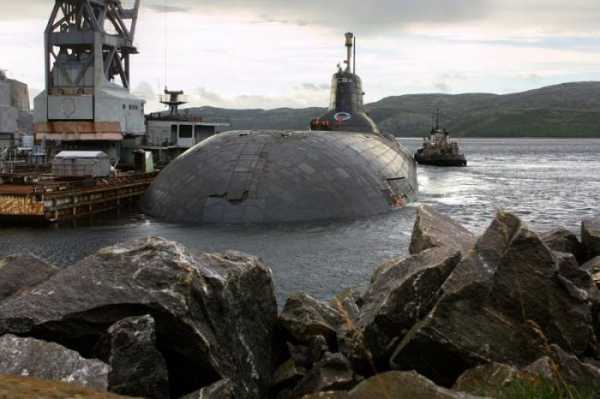

Можно долго восхищаться акульим видом:

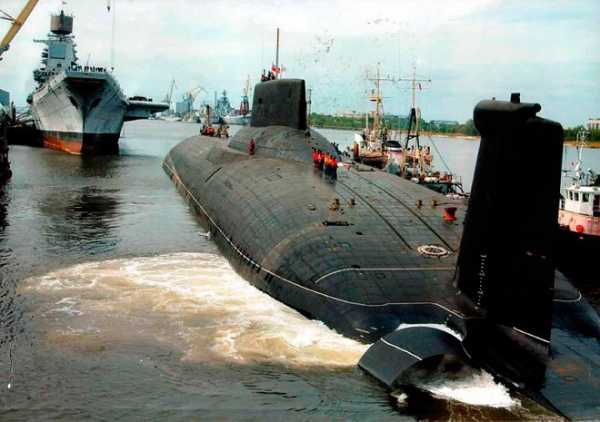

«Акула» и один из РПКСН семейства 677
Лодка просто громадна, здесь добавить больше нечего

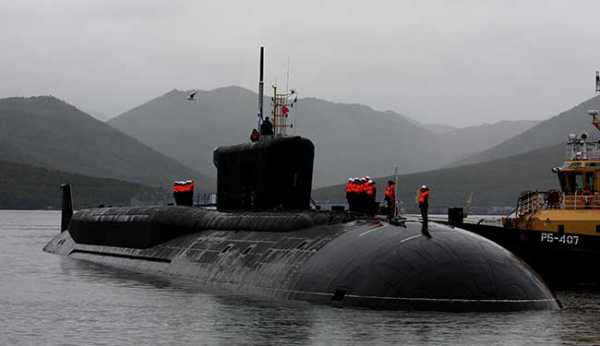

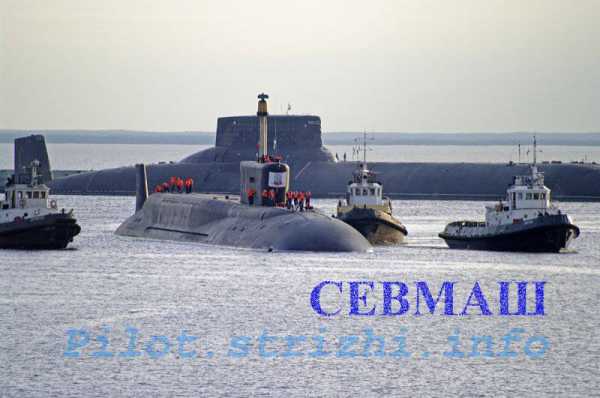

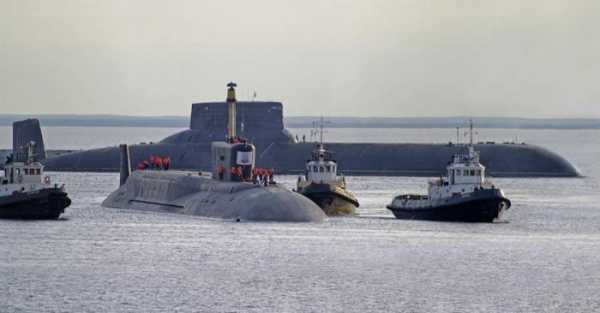

Современный РПКСН проекта 955 «Борей» на фоне исполинской рыбины

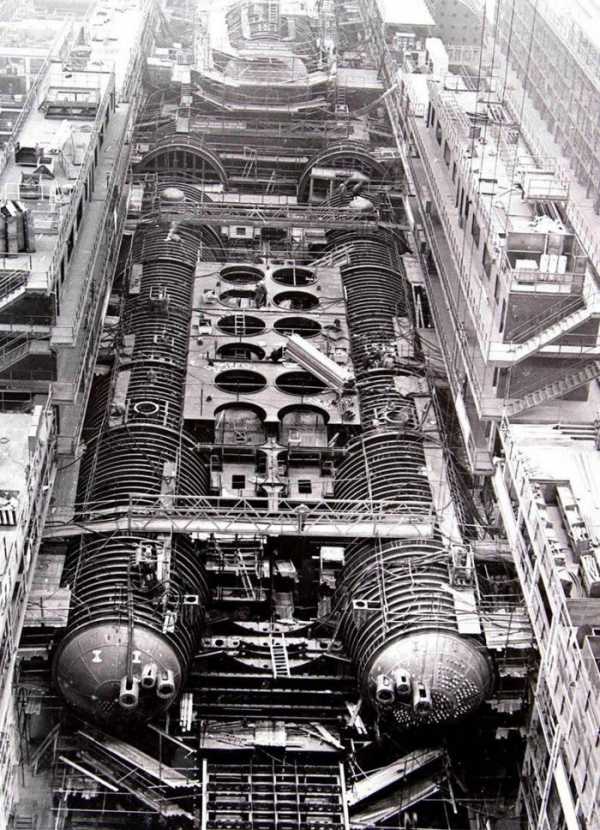

Причина проста: под легким обтекаемым корпусом скрываются две подлодки: «Акула» выполнена по схеме «катамаран» с двумя прочными корпусами из титановых сплавов. 19 изолированных отсеков, дублированная ГЭУ (каждый из прочных корпусов имеет независимую ядерную паропроизводящую установку ОК-650 тепловой мощностью 190 МВт), а также две всплывающие спасательные капсулы, рассчитанные на весь экипаж…
Что и говорить – в плане живучести, безопасности и удобства размещения личного состава этот плавучий «Хилтон» был вне конкуренции.

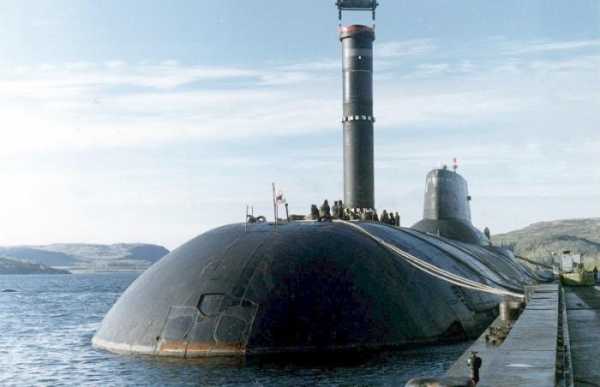

Погрузка 90-тонной «кузькиной матери»
Всего в боекомплект лодки входило 20 твердотопливных БРПЛ Р-39

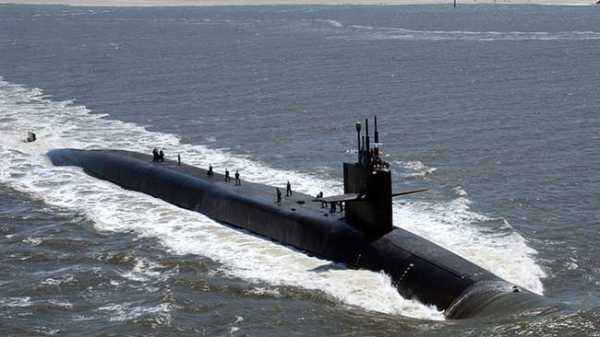

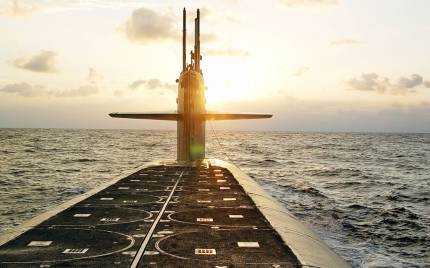

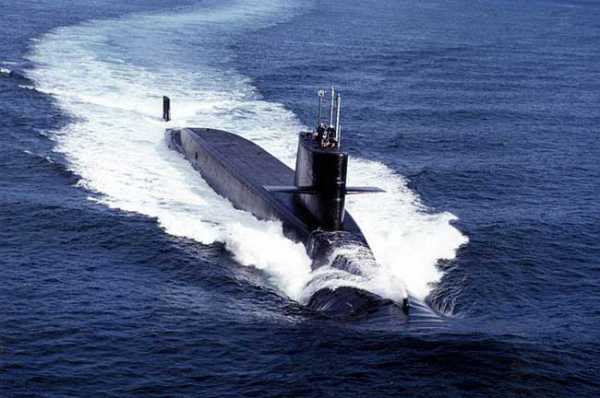

Огайо
Не меньше удивления вызывает сравнение американского подводного ракетоносца «Огайо» и отечественного ТРПКСН проекта «Акула» — неожиданно выясняется, что их габариты идентичны (длина 171 метр, осадка 11 метров)… при этом водоизмещение отличается в разы! Как же так?
Никакого секрета здесь нет – «Огайо» почти вдвое уступает по ширине советскому монстру – 23 против 13 метров. Тем не менее, назвать «Огайо» маленькой лодкой было бы несправедливо – 16 700 тонн стальных конструкций и материалов внушают уважение. Подводное водоизмещение «Огайо» еще больше – 18 700 тонн.

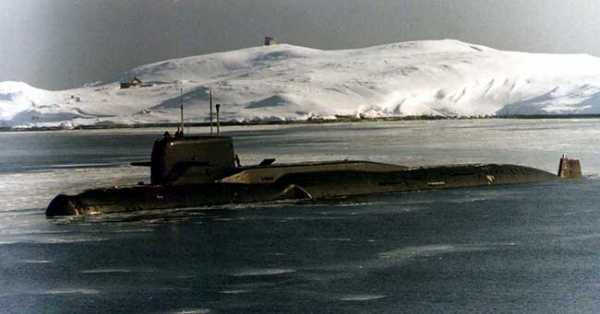

Убийца авианосцев
Еще один подводный монстр, чье водоизмещение превзошло достижения «Огайо» (в/и наводное – 14 700, подводное – 24 000 тонн).
Одна из самых мощных и совершенных лодок Холодной войны. 24 сверхзвуковые крылатые ракеты со стартовой массой 7 тонн; восемь торпедных аппаратов; девять изолированных отсеков. Рабочий диапазон глубин – более 500 метров. Скорость подводного хода свыше 30 узлов.
Для того, чтобы разогнать «батон» до таких скоростей на лодке применена двухреакторная ГЭУ – днем и ночью страшным черным огнем горят урановые сборки в двух реакторах ОК-650. Суммарное энерговыделение 380 Мегаватт – достаточно, чтобы обеспечить электроэнергией город на 100 000 жителей.
«Батон» и Акула

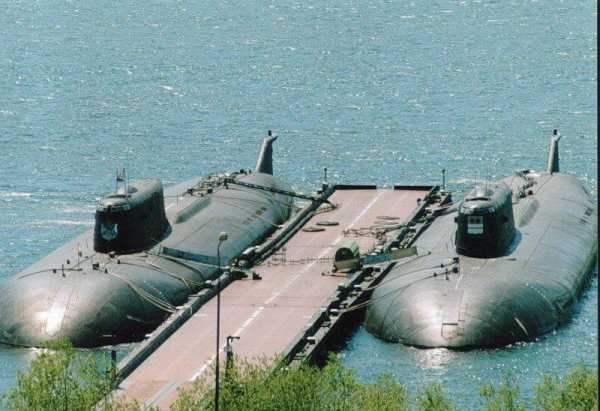

Два «батона»
Но насколько оправданно было строительстве подобных монстров для решения тактических задач? Согласно распространенной легенде, стоимость каждой из 11 построенных лодок достигала половины от стоимости авианесущего крейсера «Адмирал Кузнецов»! При этом «батон» был ориентирован на решение чисто тактических задач – истребления АУГ, конвоев, нарушения вражеских коммуникаций…
Время показало, что для подобных операций наиболее эффективны многоцелевые АПЛ, например –

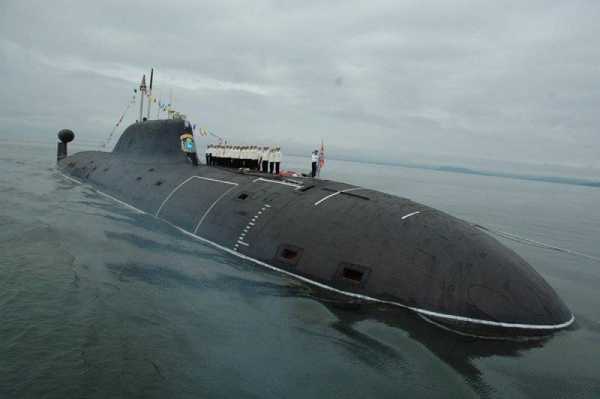

Щука-Б
Серия советских атомных многоцелевых лодок третьего поколения. Самое грозное подводное оружие до появления американских АПЛ типа «Сивулф».
Но, вы не подумайте, что Щука-Б так уж мала и тщедушна. Размер – значение относительное. Достаточно сказать, что крошка не помещается на футбольном поле. Лодка огромна. Надводное водоизмещение – 8100, подводное – 12 800 тонн (на последних модификациях оно увеличилось еще на 1000 тонн).
В этот раз конструкторы-проектировщики обошлись одним реактором ОК-650, одной турбиной, одним валом и одним гребным винтом. Превосходная динамика сохранилась на уровне 949-го «батона». Появился современный гидроакустический комплекс и роскошный комплект вооружения: глубоководные и самонаводящиеся торпеды, крылатые ракеты «Гранат» (в перспективе – «Калибр»), ракето-торпеды «Шквал», ПЛУР «Водопад», толстые торпеды 65-76, мины… при этом, огромным кораблем управляет экипаж всего из 73 человек.
Почему я говорю «всего»? Просто пример: для управления современной американской лодкой-аналогом «Щуки» — непревзойденным подводным киллером типа «Лос-Анджелес» требуется экипаж в составе 130 человек! При этом, американка, как водится, до предела насыщена радиоэлектроникой и системами автоматизации, а её размеры меньше на 25% (водоизмещение – 6000/7000 тонн).
Кстати, интересный вопрос: почему американские лодки всегда имеют меньшие размеры? Неужели всему виной «советские микросхемы – самые большие микросхемы в мире»?!
Ответ покажется банальным – американские лодки имеют однокорпусную конструкцию и, как следствие, меньший запас плавучести. Именно поэтому у «Лос-Анджелесов» и «Вирджиний» так мала разница в значениях надводного и подводного водоизмещения.
В чем заключается разница между однокорпусной и двухкорпусной лодками? В первом случае, балластные цистерны располагаются внутри единого прочного корпуса. Такая компоновка забирает часть внутреннего объема и, в определенном смысле, негативно влияет на живучесть подводного корабля. И, разумеется, у однокорпусных АПЛ гораздо меньший запас плавучести. В то же время, это делает лодку маленькой (насколько может быть мала современная АПЛ) и более тихой.
Отечественные лодки, традиционно, строятся по двухкорпусной схеме. Все балластные цистерны и вспомогательное глубоководное оборудование (кабеля, антенны, буксируемые ГАС) вынесены за пределы прочного корпуса. Ребра жесткости прочного корпуса также располагаются с наружной стороны, экономя драгоценный объем внутренних помещений. Сверху все это прикрыто легкой «оболочкой».
Достоинства: резерв свободного пространства внутри прочного корпуса, позволяющий реализовать особые компоновочные решения. Большее количество систем и оружия на борту лодки, повышенная непотопляемость и живучесть (дополнительная амортизация при близких взрывах и т.д.).

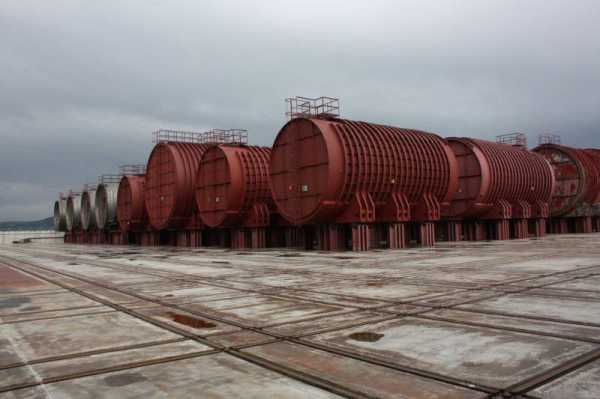

Хранилище ядерных отходов в Сайда-губе (Кольский п-ов)
Видны десятки реакторных отсеков подводных лодок. Безобразные «кольца» — не что иное, как ребра жесткости прочного корпуса (легкий корпус предварительно снят)
Недостатки у данной схемы тоже имеются и никуда от них не спастись: бОльшие габариты и площадь смачиваемых поверхностей. Прямое следствие — лодка громче шумит. А уж если возникнет резонанс между прочным и легким корпусом…
Не стоит обольщаться, услышав про обозначенный выше «резерв свободного пространства». Внутри отсеков российских «Щук» по-прежнему нельзя гонять на мопедах и играть в гольф – весь резерв был потрачен на установку многочисленных герметичных переборок. Количество обитаемых отсеков на российских лодках обычно колеблется в пределах 7…9 единиц. Максимум достигнут на легендарных «Акулах» — целых 19 отсеков, без учета герметичных технологических модулей в пространстве легкого корпуса.
Для сравнения – прочный корпус американских «Лос-Анджелесов» делится герметичными переборками всего на три отсека: центральный, реакторный и турбинный (естественно, не считая системы изолированных палуб). Американцы, традиционно, ставят на высокое качество изготовления корпусных конструкций, надежность оборудования и квалифицированные кадры в составе экипажей подлодок.
Вот такие ключевые различия школ подводного кораблестроения по разным сторонам океана. А лодки по-прежнему огромны.

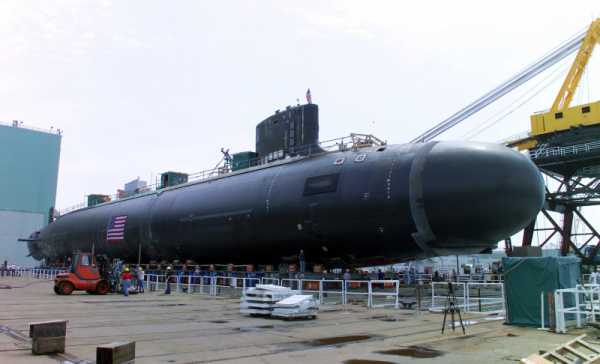

Здоровенная рыбина. Американская многоцелевая АПЛ типа «Сивулф»

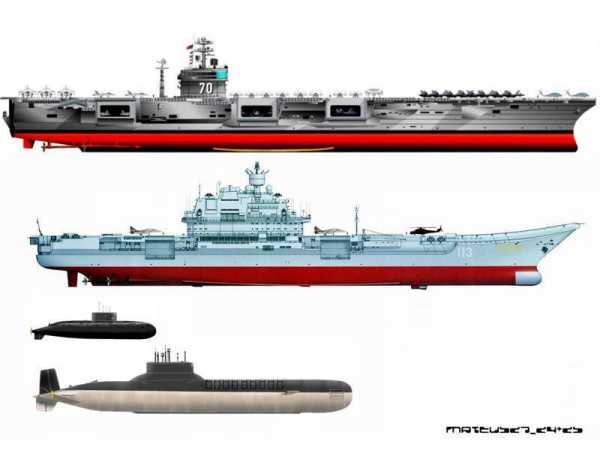

Еще одно сравнение в одинаковом масштабе. Оказывается, «Акула» не так велика по сравнению с атомным авианосцем типа «Нимиц» или ТАВКР «Адмирал Кузнецов» — размеры авианесущих кораблей совершенно паранормальны. Победа техники над здравым смыслом
Маленькая рыбка слева — ДЭПЛ «Варшавянка»

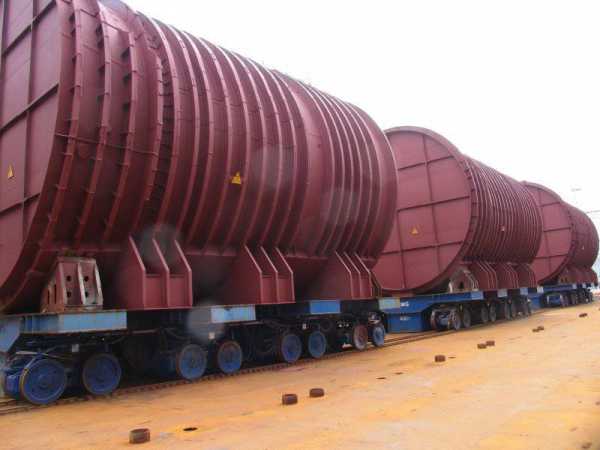

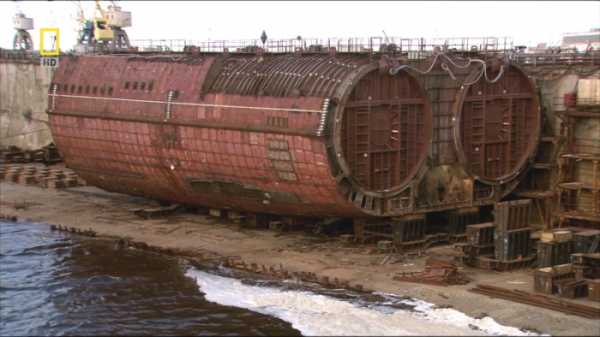

Транспортировка вырезанных реакторных отсеков АПЛ
Новейшая российская многоцелевая АПЛ К-329 «Северодвинск» (принятие в состав ВМФ запланировано на 2013 год).

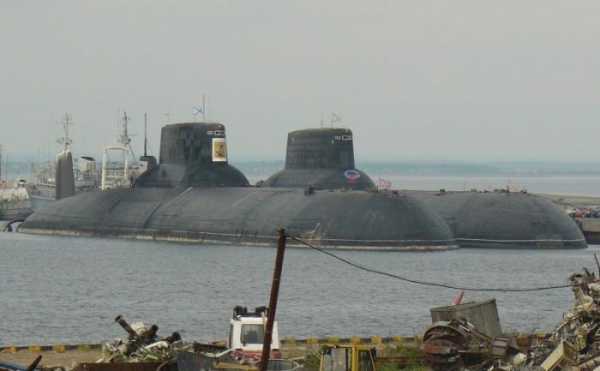

На заднем плане видны две проходящие утилизацию «Акулы»
topwar.ru
Самая большая подводная лодка в мире от Kirill Nikitin за 27 января
Конструкция подводной лодки 941-го проекта выполнена по типу «катамаран»: два раздельных прочных корпуса (диаметром 7,2 м каждый) расположены в горизонтальной плоскости параллельно друг другу. Кроме того, имеется два отдельных герметичных капсулы-отсека — торпедный отсек и расположенный между главными корпусами в диаметральной плоскости модуль управления, в котором находится центральный пост и размещенный за ним отсек радиотехнического вооружения. Ракетный отсек находится между прочными корпусами в передней части корабля. Оба корпуса и капсулы-отсеки соединены между собой переходами. Общее число водонепроницаемых отсеков —19.У основания рубки, под ограждением выдвижных устройств, расположены две всплывающие спасательные камеры, способные вместить весь экипаж подводной лодки.
Отсек центрального поста и его легкое ограждение смещены в сторону кормы корабля. Прочные корпуса, центральный пост и торпедный отсек выполнены из титанового сплава, а легкий корпус — из стали (на его поверхность нанесено специальное гидроакустическое резиновое покрытие, повышающее скрытность лодки).
Корабль имеет развитое кормовое оперение. Передние горизонтальные рули расположены в носовой части корпуса и выполнены убирающимися. Рубка снабжена мощными ледовым подкреплениями и крышей округлой формы, служащей для взламывания льда при всплытии.
Для экипажа лодки (состоящего в своей большей части из офицеров и мичманов) созданы условия повышенного комфорта. Офицерский состав разместили в относительно просторных двух- и четырехместных каютах с умывальниками, телевизорами и системой кондиционирования воздуха, а матросов и старшин — в маломестных кубриках. Корабль получил спортивный зал, плавательный бассейн, солярий, сауну, салон для отдыха, «живой уголок» и т. п.
Энергетическая установка 3-го поколения номинальной мощностью 100.000 л. с. выполнена по блочному принципу компоновки с размещением автономных модулей (унифицированных для всех лодок 3-го поколения) в обоих прочных корпусах. Принятые компоновочные решения позволили уменьшить габариты ЯЭУ, увеличив при этом ее мощность и улучшив другие эксплуатационные параметры.
ГЭУ включает два водоводяных реактора на тепловых нейтронах ОК-650 (по 190 мВт каждый) и две паровые турбины. Блочная компоновка всех агрегатов и комплектующего оборудования, помимо технологических преимуществ, позволила применить и более эффективные меры по виброизоляции, снижающие шумность корабля.
Атомная энергетическая установка оснащена системой безбатарейного расхолаживания (ББР), которая автоматически вводится в действие при исчезновении электропитания.
fishki.net
САМАЯ БОЛЬШАЯ ПОДВОДНАЯ ЛОДКА В МИРЕ
К началу 70-х годов главные участники ядерной гонки СССР и США вполне обоснованно сделали ставку на развитие атомного подводного флота, оснащённого межконтинентальными баллистическими ракетами. В результате этого противостояния на свет появилась самая большая в мире подводная лодка.
Противоборствующие стороны приступили к созданию атомных тяжёлых ракетных крейсеров. Американский проект – АПЛ типа «Огайо» предполагал размещение 24 межконтинентальных баллистических ракет. Нашим ответом стала подводная лодка проекта 941, условно названная «Акула», известная больше как «Тайфун».
История создания
Выдающийся советский конструктор С. Н. КовалёвРазработка Проекта 941 была поручена коллективу ленинградского ЦКБМТ «Рубин», которым бессменно несколько десятилетий подряд руководил выдающийся советский конструктор Сергей Никитович Ковалёв. Строительство лодок осуществлялось на северодвинском предприятии «Севмаш». Во всех отношениях это был один самых грандиозных советских военных проектов, до сих потрясающих своими масштабами.
Разработка Проекта 941 была поручена коллективу ленинградского ЦКБМТ «Рубин», которым бессменно несколько десятилетий подряд руководил выдающийся советский конструктор Сергей Никитович Ковалёв. Строительство лодок осуществлялось на северодвинском предприятии «Севмаш». Во всех отношениях это был один самых грандиозных советских военных проектов, до сих потрясающих своими масштабами.
Тайфун на стапелях завода СевмашСвоим вторым названием — «Тайфун» «Акула» обязана генсеку ЦК КПСС Л. И. Брежневу. Именно так он представил её делегатам очередного съезда партии и всему остальному миру в 1981 году, что в полной мере отвечало её всесокрушающему потенциалу.
Компоновка и размеры

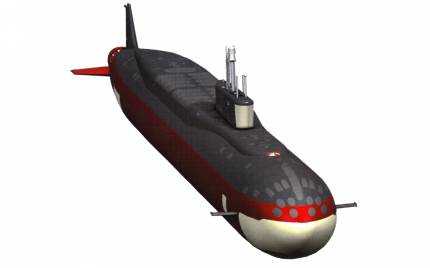

Особого внимания заслуживают размеры и компоновка ядерного подводного исполина. Под оболочкой лёгкого корпуса находился не совсем обычный «катамаран» из 2-х прочных корпусов, расположенных параллельно. Для торпедного отсека и центрального поста с примыкающим к нему отсеком радиотехнического вооружения были созданы герметичные отсеки капсульного типа.
Все 19 отсеков лодки сообщались между собой. Горизонтальные складывающиеся рули «Акулы» располагались в носовой части лодки. На случай всплытия её из-подо льда было предусмотрено значительное усиление боевой рубки округлой крышкой и специальными подкреплениями.

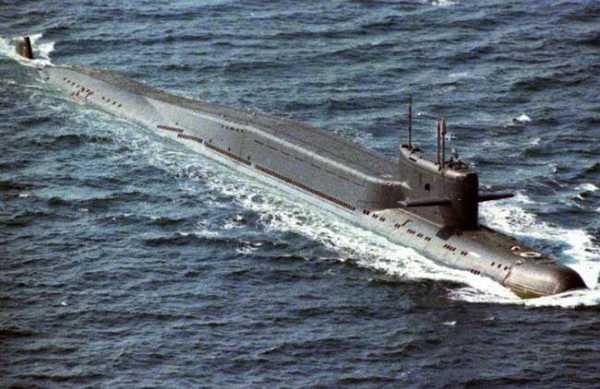

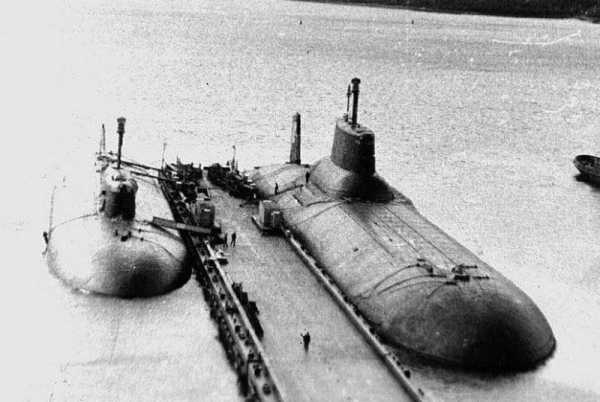

«Акула» поражает своими исполинскими размерами. Не зря она считается самой большой подводной лодкой в мире: её длина — почти 173 метра соответствует двум футбольным полям. Что касается подводного водоизмещения, то здесь также не обошлось без рекорда – около 50 тыс. тонн, что почти втрое превышает соответствующую характеристику американской «Огайо».
И еще одно сравнение — средняя длина футбольного поля 105-110 метров. Теперь наглядно:
Характеристики
Подводная скорость у главных конкурентов была одинаковой – 25 узлов (чуть более 43 км/ч). Советская ядерная субмарина могла нести дежурство в автономном режиме в течение полугода, погружаясь на 400-м глубину и, имея в резерве дополнительно 100 метров.
Чтобы привести в движение этого монстра, его оснастили двумя 190-мегаваттными ядерными реакторами, которые приводили в действие две турбины мощностью около 50 тыс. л.с. Двигалась лодка, благодаря двум 7-лопастным гребным винтам диаметром более 5,5 метров.
«Экипаж машины боевой» состоял из 160 человек, более трети которого – офицеры. Создатели «Акулы» проявили поистине отеческую заботу о бытовых условиях экипажа. Для офицеров были предусмотрены 2-х и 4-х местные каюты. Матросы и старшины располагались в маломестных кубриках с умывальниками и телевизорами. Во все жилые помещения подавался кондиционированный воздух. В свободное от вахты время члены экипажа могли посетить бассейн, сауну, спортзал или отдохнуть в «живом» уголке.
Боевой потенциал
Пусковые шахты АПЛ «Тайфун»В случае ядерного конфликта «Тайфун» могла бы обрушить на врага одновременно 20 ядерных ракет Р-39, с десятью 200-кт разделяющимися боеголовками каждая. Такой ядерный «тайфун» мог бы за считанные минуты превратить в пустыню всё восточное побережье США.
Кроме баллистических ракет в арсенале лодки находились более двух десятков обычных и реактивных торпед, а также ПЗРК «Игла». Специально для оснащения «Тайфунов» ракетами и торпедами был разработан транспортный корабль «Александр Брыкин» водоизмещением 16 тыс. тонн и рассчитанный на перевозку 16 БРПЛ.
В строю
Всего за 13 лет с 1976 по 1989 со стапелей «Севмаша» сошло 6 АПЛ «Тайфун». Сегодня службу продолжают 3 единицы — две в резерве и одна — «Дмитрий Донской» используется в качестве основного объекта для испытаний нового ракетного комплекса «Булава».
Читайте также: Самая дорогая подводная лодка России
Нашли ошибку? Выделите ее и нажмите левый Ctrl+Enter.
moiarussia.ru
Самая большая подводная лодка в мире
Размеры подводного судна напрямую зависят от габаритов двигателя и оружия, которое оно несет. В Первую и Вторую мировые войны дизельные субмарины были вооружены пушками и пулеметами для надводного боя, а для боя подводного – торпедами. Размеры этого оружия были относительно невелики, а технические возможности тогдашней промышленности – относительно скромными. Поэтому самые крупные подводные лодки того времени имели длину 80-90 метров. Наиболее внушительной была японская подлодка, которая имела длину 122 метра, – по тогдашним меркам, просто монстр.
С появлением атомных реакторов и межконтинентальных ракет размеры подводных лодок сильно выросли. Самая большая подводная лодка в мире была построена в нашей стране. Она имеет длину корпуса 172,8 м и ширину – 23,3 м. Аналогичные по классу подлодки типа «Огайо», стоящие на вооружении в армии США, имеют максимальную длину 170,7 м. При таких размерах разница в два метра несущественна, но именно она делает российские подводные лодки проекта 941 «Акула» (по Натовской классификации – SSBN «Typhoon») крупнейшими в мире.
Создание «Акулы»
Разработкой проекта занималось конструкторское бюро «Рубин», задание поступило в конце 1972 года. Подводные лодки проекта «Акула» получили классификацию ТК-208 (ТК – значит тяжелый крейсер).
| Название проекта | 941 «Акула» |
| Разработчик проекта | Конструкторское бюро «Рубин» |
| Главный конструктор | С. Н. Ковалев |
| Классификация в НАТО | SSBN «Typhoon» |
| Надводная скорость | 12 узлов |
| Подводная скорость | 25 узлов |
| Рабочая глубина погружения | 400 метров |
| Максимальная глубина погружения | 500 метров |
| Автономность плавания | 180 суток |
| Экипаж | 160 человек, в том числе 52 офицера |
По проекту «Акула» в Советском Союзе создавался принципиально новый тип подводных судов. Огромные размеры субмарины были обусловлены размещением на ней двадцати трехступенчатых межконтинентальных баллистических ракет. Воплощение проекта в жизнь оказалось достаточно продолжительным по времени. С момента получения КБ «Рубин» задания до закладки на верфи первой подводной лодки этого класса прошло более трех лет – с декабря 1972 года до июня 1976-го. А спуск на воду тяжелого подводного крейсера состоялся 23 сентября 1980 года.
Несмотря на то, что американский проект по созданию аналогичных подлодок запустили раньше советского, отечественный атомный подводный ракетоносец вышел на испытание за месяц до американского «Огайо». Перед спуском на носу подлодки немного ниже ватерлинии было нанесено изображение акулы. Чуть позже «акула» в виде нашивки появилась и на форме экипажа подводных судов этого класса. За воплощение проекта в жизнь на «Севмаше», где строилась лодка, 1219 человек получили правительственные награды. Понятно, что технические характеристики и возможности «акул» держались в строжайшем секрете.
к содержанию ↑Уникальность «Акулы»
На момент создания подводные лодки «Акула» были единственными, способными длительное время находиться под океанскими льдами. Вышла лодка с базы и как растворилась – приборов для обнаружения ее под толщей льда не существует. Учитывая, что в каждой из 20 ракет было 10 разделяющихся боеголовок, то даже одна «Акула» представляет собой грозное оружие. Хотя подводная лодка не могла осуществлять пуск из-подо льда, был предусмотрен подрыв ледяной толщи торпедами, после чего «Акула», не всплывая на поверхность, выпускала ракеты.
Из-за высокой комфортности условий жизни подлодки проекта «Акула» прозвали «плавучими гостиницами». Фото интерьеров жилых помещений поражают: уютные комнаты, стены отделаны пластиком «под дерево». Команда размещается в комфортабельных каютах на 2-6 мест, где есть книжные полки, умывальники и даже телевизоры. На лодке имеется и свой спортзал с многочисленными тренажерами и боксерскими грушами. Маневренность этого огромного корабля настолько высока, что «Акула» может разворачиваться на месте, как гусеничный трактор на поле.
к содержанию ↑В 80-е годы
Всего с 1980-го по 1989 год в строй вступило 6 подводных крейсеров проекта «Акула». Планировалось строительство седьмого крейсера, но в 1990 году от него отказались. Из шести лодок четыре получили собственные имена – «Дмитрий Донской», «Симбирск», «Архангельск» и «Северсталь». Еще две известны только по номерам – ТК-202 и ТК-13.
Все подводные лодки класса «Акула» базировались в Северном флоте. Местом их дислокации была военная база Западная Лица, расположенная в одноименной губе (название дано по впадающей в нее реке), расположенной в Мурманской области. Западная Лица, находящаяся в 45 километрах от границы с Норвегией и представляющая собой естественный фьорд, имеет исключительно благоприятные природные условия для базирования подводных лодок. Субмарины проекта «Акула» конструктивно предназначены для патрулирования в условиях Арктики – на мелководье под слоем льда. У американских подводников плавание в таких условиях считается крайне рискованным, так как «Огайо» предназначены для патрулирования в теплых широтах.
к содержанию ↑А что сегодня?
Как же самая большая в мире подводная лодка поживает сейчас? Увы, сегодня о ней действительно можно говорить только в единственном числе. Из шести стоявших в строю лодок проекта «Акула» сейчас осталась только одна – «Дмитрий Донской». Да и то занимается она не боевым патрулированием, а испытанием ракет «Булава». А что же остальные «Акулы»?

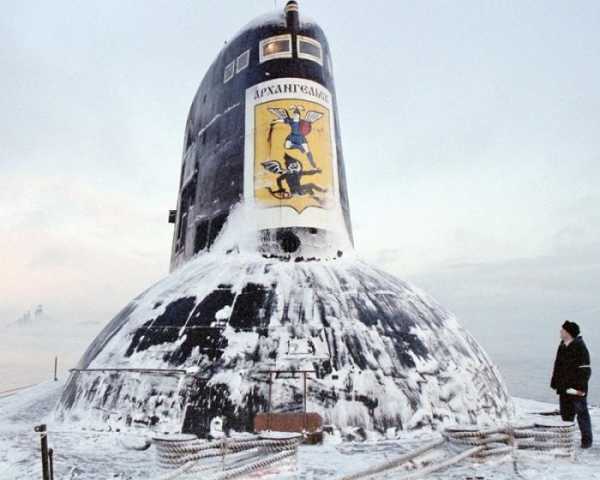

Три подлодки этого проекта уже утилизированы, еще две – «Архангельск» и «Северсталь» – выведены в резерв, и сейчас решается вопрос об их утилизации. Для сравнения: военно-морской флот США имеет на вооружении 18 субмарин класса «Огайо», которым, кстати, принадлежит мировой рекорд по количеству находящихся на одном подводном крейсере ракетных шахт – 24! Такое вот нерадостное соотношение.
к содержанию ↑Что взамен?
На место тяжелых подводных крейсеров проекта «Акула» в российский ВМФ уже начали поступать субмарины нового поколения – проекта 955 «Борей». К 2020 году на вооружение должны поступить десять подлодок. Они будут отличаться от «Акул» повышенной скрытностью перемещения, более современными средствами обнаружения и связи. На вооружении «Бореев» стоят 16 межконтинентальных баллистических ракет, а также торпеды и мины.
Сейчас на вооружении стоят три «Борея» – «Юрий Долгорукий», «Александр Невский» и «Владимир Мономах». Строятся еще две – «Князь Владимир» и «Князь Олег». На декабрь 2014 года запланирована закладка еще одной подводной лодки данного проекта – «Князь Суворов». Габариты этих подводных лодок почти такие же, как и у «Дмитрия Донского». Но на сегодня ни в строю, ни в проекте в мире не существует субмарин, превосходящих по размерам советские тяжелые подводные крейсеры проекта «Акула».
thedifference.ru
Атомные подводные лодки — сравнение проектов
Один известный пчеловод Альберт Эйнштейн однажды обронил крылатую фразу: «Пока будут живы пчелы, будет жив и род человеческий». В каком-то смысле, то же можно сказать и об атомных подводных лодках. Эти ракетно-ядерные пчелы день и ночь трудятся, бороздя глубины мирового океана, и именно от них зависит стратегическая выживаемость любой державы. Но что мы знаем о подводных крейсерах и чьи ядерные «жала» круче.
американские стратегические атомные подводные лодки класса «Огайо»
Длина атомных подводных лодок класса «Огайо» впечатляет — 170 м. Это почти полтора футбольных поля, и они считаются одними из самых бесшумных субмарин в мире. Но уникальными их делает не это, а количество размещенных на борту ядерных ракет — 24. Таким арсеналом не может похвастаться ни одна субмарина на планете.
Впервые атомные подводные лодки вышли в море в начале 80-ых и до сих пор бороздят мировой океан. Первая АПЛ «Огайо» была введена в строй в ноябре 1981 года, а восемнадцатая и последняя по счету АПЛ «Луизиана» — осенью 1997 года.
Несмотря на внушительные размеры обнаружить такие субмарины очень сложно, потому что они практически бесшумны. Американским кораблестроителям удалось добиться этого за счет особой конструкции легкого корпуса подлодки. Легкий корпус это внешняя оболочка атомной подводной лодки, которая полностью закрывает основной корпус и делает подлодку обтекаемой. Пустота между корпусами заполняется водой. Это делает субмарину плавучей и очень маневренной. Именно такая особенность конструкции американских подводных лодок сделала их настолько бесшумными, что гидроакустические станции противника засечь эти подлодки практически не в состоянии.
Во время патрулирования даже рулевые не знают, где находиться атомная подводная лодка, это знают всего лишь несколько человек. Чрезвычайный режим секретности не позволит обнаружить АПЛ. Атомные подводные лодки класса «Огайо» могут находиться под водой почти неограниченное время, единственное, что может ограничить срок похода АПЛ — это запасы провизии. Ядерного топлива атомной подводной лодке хватает на 20 лет.
Но главной гордостью атомных подводных лодок, за что они получили еще одно название своего класса, являются баллистические ракеты системы «Trident». Длина каждой из них составляет 13 м, вес 65 тонн. Они обладают по настоящему разрушительной силой и могут уничтожить противника на дистанции до 10000 км. Ракета «Trident» оснащена десятью независимыми ядерными боеголовками, причем каждой из них можно задать отдельное направление. Таким образом, всего одна атомная подводная лодка может контролировать обширную территорию диаметром 20000 км.
Экипаж субмарины — 172 человека.
атомная подводная лодка с ракетами «Tomahawk»
Однако вскоре американские военные специалисты согласно договору СНВ-2 переоснастят атомные подводные лодки класса «Огайо», заменив ядерные ракеты Trident на ракеты Tomahawk. По мнению экспертов без ядерных ракет останутся самые старые подлодки «USS Ohio» (SSBN726), «USS Michigan» (SSBN 727), «USS Florida» (SSBN 728), «USS Georgia» (SSBN 729). Это не нарушит баланс ядерной мощи США, так как 50 процентов ракетно-ядерного потенциала Америки останется в глубинах мирового океана.
Благодаря новым взглядам на будущее американской морской мощи, вполне современные и очень дорогие атомные подводные лодки класса «Огайо» оставлять без дела, а тем более пускать на слом неразумно. Поэтому без своего главного калибра подлодки превратятся в большие многоцелевые субмарины с атомной энергетической установкой. По мнению военных экспертов АПЛ «Огайо» приспособят для участия в конфликтах в любых регионах планеты. Подмостками их нового театра должны стать районы континентального шельфа и мелкие моря. Мощные атомные подводные лодки «Огайо» будут нести целый арсенал ракет «Томагавк», который превысит 130 единиц. Этот потенциал будет полностью соответствовать новой прибрежной литоральной стратегии США. Американские аналитики уверены, что массированный удар «Tomahawk» не сможет блокировать ни одна страна в мире, тем более в ближайшие годы ожидается появление нового поколения этих крылатых ракет. Их дальность возрастет в два раза, а полетная скорость в 5 раз. Ракеты «Томагавк» XXI века будут сверхзвуковыми и если необходимо могут быть перенацелены еще в полете на другие объекты.
атомные подводные лодки «Акула»

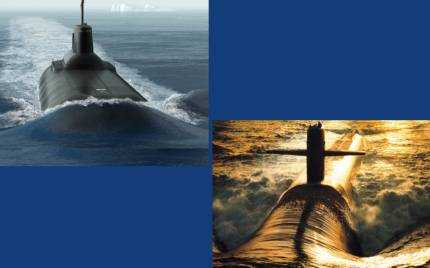

В Российской Федерации с американскими атомными подводными лодками может сравниться подводная лодка третьего поколения «Северсталь» типа «Акула». Субмарину построили в 1989 году. Это самая большая в мире подводная лодка. Она ровно в два раза больше АПЛ класса «Огайо». Экипаж 150 человек. Внутреннее пространство настолько велико, что на подводной лодке имеется сауна.
На борту подлодок этого типа (классификация НАТО «Typhoon») размещаются настоящие гиганты — баллистические ракеты «Вариант», вес которых достигает 90 тонн. В каждой из них по 10 ядерных боеголовок с индивидуальным наведением, причем запустить их можно с интервалом в несколько секунд. А значит, на противника может обрушиться настоящий поток мощи и огня. Но самое главное сила этого удара будет в 1400 раз больше, чем бомбы, сброшенной на Хиросиму. Такую атаку не сможет отразить ни одна противовоздушная оборона в мире. Правда, дальность у этой ракеты 8500 км, но и этого достаточно чтобы уничтожить цель на другом континенте. На атомной подводной лодке «Акула» их 20 единиц. Кроме того российские межконтинентальные ракеты «Вариант» можно запускать с глубины 55 метров. Это лучший показатель в мире. Удачным залпам не может помешать и неблагоприятная погода. Вооружение этой подлодки настолько мощное, что во время холодной войны за атомными подводными лодками этого класса пристально следили надводные корабли НАТО, а также специальные субмарины, которые называли охотниками.
В отличие от российских атомных подводных лодок американские субмарины предназначены для несения службы в открытом океане в сравнительно теплых широтах, а «Акула» специально разрабатывалась, чтобы ходить подо льдами Арктики, поэтому ее рубкой можно пробить лед толщиной 2,5 метра. Сегодня субмарины класса «Акула» переоборудованы для испытаний новой баллистической ракеты «Булава». Три атомные подводные лодки утилизированы, а оставшиеся две до сих пор числятся на вооружении ВМФ РФ, но они пришвартованы и не выходят в океан.
подводная лодка класса «Борей»
На смену гигантским субмаринам типа «Акула» российский военно-морской флот получил новую атомную подводную лодку класса «Борей». Первая субмарина этого типа спущена на воду в 2010 году. Многие технологии ее производства засекречены, но известно одно — новая подлодка в полтора раза быстрее своих предшественниц и развивает под водой скорость 35 узлов. А на борту современных подводных лодок будут размещаться баллистические межконтинентальные ракеты «Булава».
Скрытность и быстрота делают атомные подводные лодки серьезным оружием. До тех пор пока океанские глубины будут не досягаемы для сонаров, субмарины останутся самым коварным на нашей планете средством ведения войны.
korabley.net
