Размер кузова газ 53 – ГАЗ 53: технические характеристики — расход топлива на 100 км, сколько весит автомобиль, газовая установка, габариты

его устройство и ремонт своими руками

Гидроцилиндр ГАЗ-53 является важной составляющей подъемного механизма самосвала. Грузовик ГАЗ 53 по праву считается одним из наиболее популярных автомобилей советского периода. Подобная известность обусловлена отличными качествами этой модели, среди которых особое место занимают ее практичность и надежность. По своей структуре она представляет собой грузовой автомобиль с бортовой загрузкой.

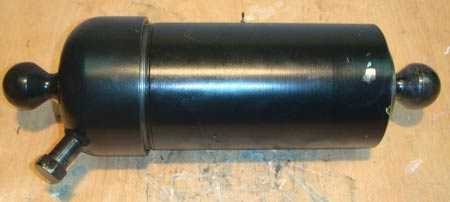

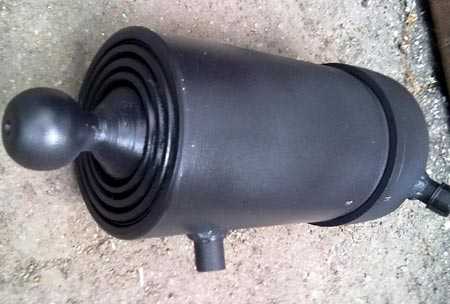

Так выглядит гидроцилиндр для подъема кузова ГАЗ 53

Именно аналогичная конструкция является традиционной и получила широкое применение на просторах СНГ, что послужило отправной точкой для изобретения различных модификаций. Одной из них является ГАЗ-САЗ 3507, являющийся самосвалом и, соответственно, имеющий специальный подъемный механизм. Гидравлика ГАЗ-53 имеет довольно сложную структуру и все чаще требует проведения ремонтных работ. Вернуться к оглавлению

Конструкция гидравлического подъемника и его элементы

В свое время, ГАЗ-53 самосвал был не менее популярен, чем его прародитель. Однако сейчас все реже можно встретить рабочую разновидность этого автомобиля. С течением времени практически все они исчерпали свой лимит прочности и на сегодняшний день являются бездействующими.

Чертеж с размерами конструкции гидроцилиндра кузова Газ 53

Подобное положение вещей вполне объяснимо, ведь срок эксплуатации любого технического устройства не безграничен, а тем более, если это касается механизмов, предназначенных для подъема и перевозки грузов. К сожалению, за прошедшие годы она практически полностью себя исчерпала, а экземпляры, функционирующие до сих пор, прошли не через один ремонт. По своей структуре подъемный механизм ГАЗ-САЗ 53 имеет гидравлическую природу, а принцип его действия основан на влиянии жидкости, заполняющей систему и создающей нужные параметры давления.

В ее роли выступает масло, а схема устройства подъемника включает в себя следующие детали:

• накопительный бачок;
• масляный фильтр;
• гидроцилиндр;
• клапан опускания платформы;
• клапан управления;
• предохранитель клапана управления;
• обратный клапан;
• шестеренный насос;
• коробка отбора мощности;

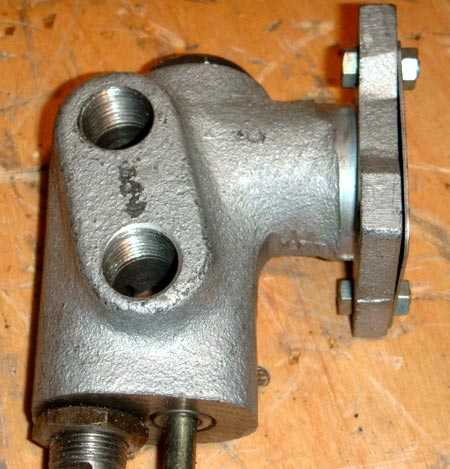

  Так выглядит коробка отбора мощности Газ 53

• шестерня заднего хода коробки передач.

Как видим из вышеприведенных элементов, конструкция гидравлики ГАЗ 53 имеет достаточно сложную структуру. Каждая из этих деталей является полноценным устройством, состоящим из своих частей и конструктивных элементов.

Принцип работы подъемного механизма заключается в функционировании гидроцилиндра ГАЗ-53. В свою очередь, он имеет телескопическую структуру, состоящую из 3 равноценных выдвижных частей.

Для обеспечения работы подъемника они заполняются маслом, которое подается к ним при помощи насоса. Равным образом для его опускания жидкость покидает гидроцилиндр ГАЗ-53 через обратный клапан. Подобный процесс дает возможность обеспечить полноценную работу платформы и существенно облегчить человеческий труд.

Вернуться к оглавлению

Ремонт гидроцилиндра ГАЗ-САЗ 53

Самосвал ГАЗ-САЗ 53 выпускался в 2 вариантах: с боковой и вертикальной разгрузкой. Принцип работы гидравлики всегда оставался неизменным и заключался в подаче масла с помощью блока отбора мощности через насос в полости подъемника. Гидроцилиндр подъема кузова ГАЗ-53 обеспечивал все необходимые действия. Не мудрено, что он наиболее часто и выходит из строя, поскольку именно на него ложится практически вся нагрузка.

Подобное положение вещей сказывается на общей функциональности подъемника, поскольку он полностью выходит из строя. Для восстановления его работоспособности необходимо проведение целого комплекса мероприятий, выполнять которые под силу лишь настоящему мастеру своего дела.

Набор резинок для ремонта гидроцилиндра ГАЗ-САЗ 53

Из этого следует, что ремонт гидроцилиндра ГАЗ-53 является довольно сложным и трудоемким процессом, включающим в себя множество направлений, начиная от замены смазывающей жидкости и заканчивая заменой плунжеров. В целом при проведении восстановительных работ может понадобится замена следующих элементов:

• уплотнительных колец;
• штока;
• гидравлического поршня;
• плунжеров.

Наиболее частой причиной поломки при подъеме кузова ГАЗ-53 является протекание уплотнительных элементов, призванных обеспечить нагнетание давления в системе.
В свою очередь нарушение целостности гидравлики и протекание масла способствуют снижению показателей давления. Это приводит к неполноценной работе подъемника и его неспособности работать на полную мощность.
Иногда возникают ситуации, связанные с нарушением целостности какой-либо детали.

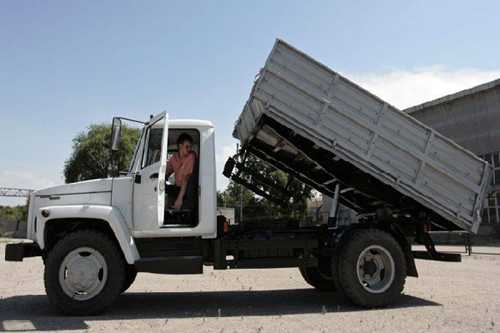

Пример работы гидроцилиндра подъема кузова ГАЗ 53

В подобном случае ремонт гидроцилиндра требует полной замены поврежденного элемента. Такая категоричность обусловлена тем, что работать с грузами при таком положении дел становится совсем не эффективно, но и крайне опасно.

Следует также отметить, что непосредственно перед процедурой ремонта с подъемного механизма, необходимо слить всю жидкость. Сделать это довольно просто: путем открытия сливного отверстия, которое находится в нижней части устройства. Лишь после этого можно начинать работы по устранению неполадок. Для этого вся система практически полностью разбирается, а все ее детали подлежат очистке. В целом выполнить реанимацию гидравлики ГАЗ-53 возможно.

Схема с размерами гидроцилиндра кузова ГАЗ 53

Однако для этого надо иметь не только большой опыт работы механиком, но и иметь в наличии множество запасных деталей, поскольку приобрести их в хорошем состоянии на современном рынке довольно сложно. Вернуться к оглавлению

Заключение

Гидравлический подъемник ГАЗ-53 состоит из множества разнообразных элементов, создающих единый механизм, который позволяет существенно облегчить транспортировку и разгрузку товара. При этом из-за высокой степени функционального износа подобные механизмы довольно часто выходят из строя.

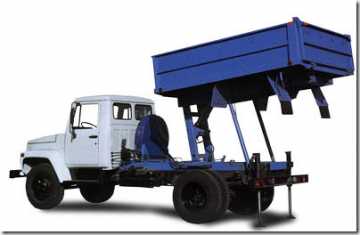

Схема подъема кузова грузовика ГАЗ 53

Для того чтобы починить их, необходимо произвести великое множество разнообразных операций. Это требует отличного знания конструкции устройства и опыта работы с подобными агрегатами. Только так можно выполнить полноценный ремонт и полностью восстановить работу гидравлического подъемника.

avtomobilgaz.ru

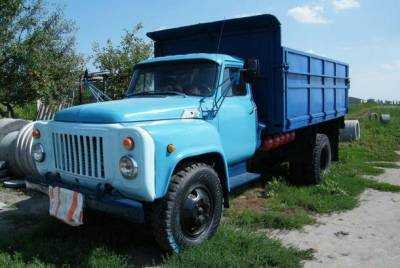

Объем кузова газ 53 самосвал в кубах, кузов на газон

Главная » Отопление и вентиляция на даче.

Как подсчитать объем дров в кузове?

Определить объем дров, аккуратно уложенных на хранение – довольно просто. Гораздо сложнее выяснить, сколько кубометров в машине, которую вам привезли. Рассмотрим, для примера, сколько кубов дров в ГАЗ 53.

Для начала, мы должны выяснить полный объем кузова автомобиля. Стандартный Газон имеет объем кузова примерно 4,8 кубометров. Если вы видите, что дрова нагружены без горки, то их объем явно не может быть выше.

Есть модификации кузова с силосными (наращенными) бортами, чей объем увеличен в 1,5 – 2 раза.

Помимо объема кузова, на то, сколько кубов дров в газоне, влияет метод укладки. Точнее наличие укладки: если дрова аккуратно уложены, то они занимают почти весь объем кузова, если же они свалены навалом, то между ними остается много свободного пространства.

Какая вместимость кузова ГАЗ-53 самосвал, сколько кубов, сколько вёдер угля в нём?

Существует специальный коэффициент для пересчета объема навала в объем складочных кубометров. Коэффициент зависит от длины полена. Например, для полена в четверть метра поправочный коэффициент равен 0,8, а для полена в 3 четверти метра – уже 0,73.

Это означает, что 4 кубометра дров средней длины в 25 см, привезенных навалом, после укладки превратится в 3,2 куба.

Можно ли уместить в ГАЗ 53 6 куб дров?

Как мы уже говорили, если у автомобиля наращенные борта или если загружать кузов с изрядной горкой, то можно. Более вероятным это становится, если дрова загружаются методом укладки, а не навалом. В последнем случае, даже в 8-микубовом кузове может оказаться 2-3 кубометра дров.

Рассмотрим, сколько кубов дров в ГАЗ 66. Объем кузова этого автомобиля может быть различным в зависимости от типа, но, в среднем, это 3 – 4 куба, без наращенных бортов. Таков и максимальный объем перевозимых дров, с учетом нормальной укладки по борта.

Итак, для оценки привезенного объема дров вам необходимо знать объем кузова и метод укладки дров. Ситуация несколько осложняется при погрузке «с горкой», но и ее объем можно посчитать, разделив дрова на 2 условные геометрические фигуры:

• Параллелепипед кузова по борта;
• Отдельно горка. Для удобства подсчета можно даже разровнять горку, сделав ее более пологой.

Сложив объем обеих фигур (получается путем перемножения длины, высоты и ширины) – получим примерный объем дров.

Технические характеристики нового ГАЗон в стиле NEXT

ГАЗон Next, совсем недавно поступивший в продажу, всколыхнул мир коммерческих автомобилей не только своим привлекательным дизайном и удобным интерьером, но также незаурядными техническими характеристиками, на которых стоит остановиться подробнее.

Технические данные

Модели

Газон Некст выпускается в 2-х модификациях, которые отличаются типами кузова:

1. C41R11 — стандартная
2. C41R31 — удлиненная
3. C42R31 — двухрядная (7 мест)

Габариты

Длина нового грузовика может варьироваться от 6 435 мм до 7 910 мм, что зависит от типа кузова. Его ширина одинакова для всех версий – 2 307 мм. Высота фургона достигает 2 418 мм, а дорожный просвет равен 262 мм, что позволяет газону ездить по многим дорогам, в том числе и тем, которые не отличаются высоким качеством.

Относительно параметров шасси, то они следующие:

— колея передних колес – 1 740 мм;

— колея задних колес – 1 690 мм;

— колесная база – от 3 770 мм до 4 515 мм.

При этом полная масса равна 8 700 кг.

Данные нагрузки

Максимальная нагрузка на переднюю ось и на заднюю отличаются на порядок:

— передняя ось – 2 650 кг;

— задняя ось – 6 600 кг.

Что же касается грузоподъемности, то она зависит от модели. Так, максимальный показатель для версии C41R11 составляет 5 000 кг, тогда как для модификации C41R31 он немного меньше – 4 700 кг.

Двигатели

Новый «ГАЗон» будет оборудоваться двумя силовыми агрегатами, в зависимости от модификации. Это турбированные дизельные двигатели, причем один из них импортный, а другой является сугубо российской разработкой.

Их конструкция во многом схожа.

Оба мотора 4-тактные и располагают охладителем наддувочного воздуха. У них по 4 цилиндра с вертикальным, рядным расположением, а еще оба они заточены под экологические требования Евро-4. Но немало имеется и отличий, которые относятся к мощности, крутящему моменту и рабочему объему.

Импортный агрегат типа Cummins ISF 3.8 e4R располагает объемом в 3,76 литра. Это позволяет мотору развивать мощность в 152,3 л. с. на отметке в 2 600 оборотов. Кроме того, такой двигатель выдает 497 Нм крутящего момента в диапазоне от 1 200 до 1 900 оборотов.

Отечественный двигатель ЯМЗ-5344-20 произведенный на Ярославском моторном заводе, объемом в 4,43 литра. Его мощность меньше, несмотря на преимущество в «кубатуре», и составляет 137 л. с. на 2 300 оборотах. А крутящий момент равен 490 «ньютонам» в диапазоне от 1 200 до 1 900 оборотов.

Максимальная скорость, до которой эти моторы могут разогнать ГАЗ – 100 км/ч.

КПП

На ГАЗон Next установлена новая коробка передач. Это 5-ступенчатая МТ, разработанная для передачи крутящего момента до 500 Нм. Вместе с ней идет однодисковое, сухое сцепление типа Sachs ZF, необслуживаемая карданная передача и главная передача гипоидного типа.

Шасси

Подвеска ГАЗон Next была серьезно модернизирована. Спереди и сзади смонтирована рессорная ходовая часть, укомплектованная стабилизаторами поперечной устойчивости и рессорами в 1 600 мм длинной. Она сочетается с гидравлическими амортизаторами телескопической конструкции, работающими по принципу двустороннего действия.

Сколько кубов может перевезти ЗИЛ

Дополняется это пневматической тормозной системой типа WABCO и дисковыми тормозными механизмами.

В стандарте Газон комплектуется колесами с размерностью в 8,25R20. Но есть возможность заказа низкопрофильных колес на 17,5 дюймов. Они позволяют заметно снизить погрузочную высоту – до 1 170 мм с 1 300 мм.

Итог

Как видно, технические характеристики нового грузовика ГАЗон Next действительно отвечают требованиям времени, а сам автомобиль станет грозным конкурентом иностранных производителей, например IVECO или Fiat.

Страница 1 из 4

Техническая характеристика автомобилей ГАЗ-66, ГАЗ-53

Автомобиль ГА3-66  — двухосный грузовой автомобиль, грузоподъемностью 2 т, повышенной проходимости с приводом на обе оси.

Объем кузова газ 53 самосвал в кубах

Он призван заменить выпускающийся заводом однотипный автомобиль ГАЗ-63.

Автомобиль ГАЗ-66 имеет модификации:

ГАЗ-66-01 — автомобиль с системой регулирования давления воздуха в шинах;

ГАЗ-66-02 — автомобиль с лебедкой и системой регулирования давления воздуха в шинах;

ГАЗ-66-04 — автомобиль с системой регулирования давления воздуха в шинах и экранированным электрооборудованием;

ГАЗ-66-05 — автомобиль с лебедкой системой регулирования давления воздуха в шинах и экранированным электрооборудованием.

При создании автомобиля ГАЗ-66 особое внимание было уделено получению высокой проходимости и устойчивости при движении.

для получения рационального распределения нагрузки по осям на автомобиле ГАЗ-66 кабина располагается над двигателем.

Автомобиль ГАЗ -53А грузоподъемностью 4 т. с приводом на заднюю ось предназначен для перевозки различных грузов по всем видам дорог. Основные узлы автомобилей взаимозаменяемы.

Наименование	ГАЗ-53	ГАЗ-66
Грузоподъемность, кг
Наибольший вес буксируемого прицепа с грузом, кг
Вес автомобиля в снаряженном состоянии (без дополнительного оборудования), кг Вес автомобиля, оборудованного лебедкой, составляет 3640 кг.		3440*
Габаритные размеры автомобиля, мм: Длина ширина высота (по кабине без нагрузки) высота (по тенту без нагрузки)	―
База автомобиля, мм
Колея передних колес (по грунту), мм
Колея задних колес (по грунту), мм
Низшие точки автомобиля (с полной нагрузкой), мм: картеры ведущих мостов Передняя ось		—
Радиус поворота по колее наружного переднего колеса, м.		9,5
Наибольшая скорость автомобиля с полной нагрузкой без прицепа (на горизонтальном участке дороги с усовершенствованным покрытием), км/ч
Контрольный расход топлива при замере в летнее время для обкатанного автомобиля, движущегося с полной нагрузкой на четвертой передаче с постоянной скоростью 30—40 км/ч по сухой ровной дороге с усовершенствованным покрытием и короткими подъемами, не превышающими 1,5% (1˚), л/100 км
Двигатель
Число цилиндров и их расположение	8, V-образное
диаметр цилиндра, мм
Ход поршня, мм
Рабочий объем цилиндров, л	4,25
Степень сжатия (среднее значение)	6,7
Максимальная мощность (ограничена регулятором) при З200 об/мин, л.с
Максимальный крутящий момент при 2000 — 2500 об/мин, кГм
Порядок работы цилиндров

Как подсчитать объем дров в кузове?

ГАЗ-53

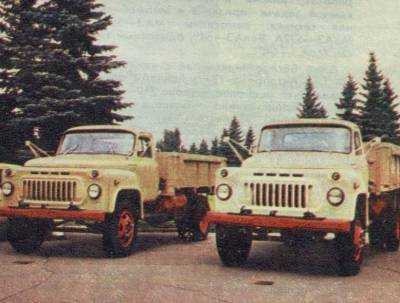

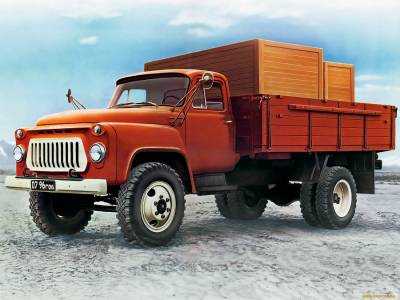

ГАЗ-53 — советский грузовой автомобиль, семейства среднетоннажных грузовых автомобилей третьего поколения ГАЗ. Грузовик ГАЗ-53 выпускался серийно с октября 1961 года по 1967-й под индексом ГАЗ-53Ф, с 1965-го по 1983-й под индексом ГАЗ-53А и с 1983-го до января 1993 года под индексом ГАЗ-53-12 Горьковским автозаводом. ГАЗ-53 с последующими модификациями — самый массовый грузовик на территории бывшего СССР, т.н. «рабочая лошадка» советской экономики. Общий выпуск ГАЗ-53 составил свыше 4 млн. автомобилей, а ГАЗ-52 — 1 006 330 ед.

Главный конструктор — А. Д. Просвирнин. Ведущие конструкторы — А. И. Шихов, В. Д. Запойнов. Ведущий конструктор двигателя V8 — П. Э. Сыркин.

Предысторию появления ГАЗ-53Ф неофициально связывают с проходившим в 1961 году ХХII-му съездом КПСС, к открытию которого завод обязывался начать выпуск нового грузовика ГАЗ-53. Однако, в силу того, что к тому времени не был освоен в производстве V-образный 8-цилиндровый двигатель, пришлось ставить «шестёрку», форсированную до 82 л.с. благодаря увеличению степени сжатия до 6,7. Также не был освоен гипоидный задний мост, поэтому применили обычный от ГАЗ-51A, но с главной парой от ГАЗ-63 (i=7,6; у ГАЗ 51A i=6,67). Это позволило в какой-то мере сохранить динамику автомобиля с увеличенной до 3500кг грузоподъемностью. В связи с возросшей грузоподъемностью были установлены шины размерностью 8,25-20 и диски колес с тремя отверстиями. Первый производственный образец ГАЗ-53Ф был собран 23 сентября 1961 года, а 14 октября того же года главный конвейер покинула опытно-промышленная партия из 25 автомобилей. До марта 1962 года ГАЗ-53Ф собирался периодически — небольшими партиями. Грузоподъёмность ГАЗ-53Ф определялась заводом в 3500 кг до декабря 1964 г, но потом была снижена до 3000 кг.

Серийный выпуск ГАЗ-53 планировалось освоить к 1962 году, однако его производство сдерживало отсутствие готового двигателя. Крупносерийную сборку двигателей освоили лишь в конце октября 1963 года.

С июня 1964 г грузовик ГАЗ-53 становиться базовой моделью Горьковского автозавода. Это модификация автомобиля ГАЗ-53Ф и переходная модель к ГАЗ-53А. Грузоподъемность 3 т.По сути он представлял собой шасси ГАЗ-51A с удлиненной до 3700 мм колесной базой и с кабиной грузовика ГАЗ-52 — некий симбиоз старого и нового, логичный переход от 2,5-тонного ГАЗ-51A к 4-тонному ГАЗ-53A. В отличие от своего предшественника он имеет новый двигатель, мощностью 115 л/с, благодаря чему максимальная скорость автомобиля возросла до 85 км/ч.

При проектировании ГАЗ-52 рассматривались несколько вариантов двигателей, в том числе с рядным форкамерным двигателем и V-образной карбюраторной «шестеркой». Этот двигатель планировали ставить и на ГАЗ-53.

Что нужно знать о дровах, для общения с продавцами

Однако, из-за трудностей с разработкой нового двигателя конструкторы обратили свое внимание на новый V-образный восьмицилиндровый двигатель для нового легкового автомобиля большого класса ГАЗ-13. С этим мотором появилась возможность увеличения полезной нагрузки грузового автомобиля до четырех тонн, что, в свою очередь, повлекло за собой усиление рамы и подвески, увеличение грузовой платформы, установку новых шин, изменение тормозной системы и рулевого управления.

Двигатель имел рабочий объем 4,25л, степень сжатия 6,7 и развивал мощность 115л.с. при 3200 об/мин. К конструктивным особенностям двигателя следует отнести систему смазки с фильтром центробежной очистки масла (центрифугой), открытую систему вентиляции картера, гильзы цилиндров мокрого типа. В отличие от ГАЗ-51А, для передачи возросшего крутящего момента применили усиленное однодисковое сцепление и новую коробку передач с синхронизаторами на 3-ей и 4-ой передачах, а также новый карданный вал.

Первоначально ГАЗ-53 имел ограниченную до трех тонн грузоподъемность. Во избежание перегрузки на боковых бортах кузова крупно насосились белой краской знаки «3т». Такие автомобили были изготовлены в небольшом количестве в 1964 году и в первой половине 1965 года.

Через год с июня 1965г с конвейера стал сходить ГАЗ-53А. Он, как и ГАЗ-53 был оснащен V-образным верхнеклапанным 8-цилиндровым бензиновым двигателем. Грузоподъемность новой машины возросла до 4т. Большой объем кузова, и решетчатые приставные борта обеспечивали полное использование грузоподъемности независимо от вида груза. Отличие от предыдущей модели заключались в усиленной передней оси, новой карданной передаче и рулевом механизме. Была уменьшена длина рамы, снят буксирный прибор, а для повышения проходимости устанавливались шины со специальным рисунком протектора.

Был создан так же и тягач ГАЗ-53-05 предназначенный для работы с 3-тонным прицепом. Еще одна модификация автомобиля ГАЗ-53А это ГАЗ-53А-016 — машина с дополнительным оборудованием и двумя топливными баками общей емкостью 195 л и общим весом в снаряженном состоянии 3325 кг. Но, уже начиная с 1966 г. завод начал выпускать ГАЗ-52-03, грузоподъемностью 2500 кг, но с длинной (3700 мм), как у ГАЗ-53 колесной базой. На базе этого грузовика Горьковский автозавод строил для Саранского завода автосамосвалов шасси ГАЗ-53Б-02.

В 1973 году ГАЗ-53А и его модификации были аттестованы на присвоение государственного Знака Качества. Пластмассовая эмблема серого цвета крепилась на облицовке радиатора между фарой и подфарником. Но впоследствии, в 1982 году эмблема исчезла с облицовки. Также автомобили стали оснащать боковыми повторителями указателей поворота, которые размещались на крыльях кабины.

С 1983г. был освоен выпуск модернизированного ГАЗ-53-12 грузоподъемностью 4,5 т. Изменения коснулись двигателя и облицовки радиатора. Также модификация данного грузовика ГАЗ-53А-016 (годы выпуска 1966-1983 гг.), предназначенная для нужд вооружённых сил Советского Союза, отлично справлялась с возложенными на неё функциями. В последние годы своего выпуска (1984-1992) модели, работающие на бензине, дополнились модификациями, в качестве своего топлива, использовавшие сжатый природный и сжиженный газы. – Речь идёт о грузовиках ГАЗ-53-19 и ГАЗ-53-27.

Данный грузовик не случайно называли не иначе, как «рабочей лошадкой» экономики Советского Союза – он присутствовал практически во всех сферах народного хозяйства социалистической страны: сельское хозяйство, сфера строительства, грузовые перевозки и прочее. Помимо всего прочего, невозможно переоценить заслугу ГАЗ-53 в процессе освоения целинных земель в Средней Азии (степи Казахстана), инициированного тогдашним генсеком СССР Н.С. Хрущёвым – этот «труженик» осуществлял перевозки урожаев зерновых культур, и как нельзя наилучшим образом подходил к здешним климатическим условиям.

Различные модификации грузовика ГАЗ-53 успешно использовались не только на территории Советского Союза – в рамках братской помощи были налажены поставки этих машин в страны, входившие в так называемый блок социалистических государств: Восточная Германия (ГДР), Венгрия, Чехословакия, Румыния, Югославия, Вьетнам, Лаос, Куба, Монголия и КНДР. Что касается последних 3-х стран, здесь кое-где до сих пор можно встретить исправно работающие ГАЗ-53. Поставки грузовиков ГАЗ-53 также были налажены и в соседнюю Финляндию, невзирая на то, что она не являлась социалистической страной. Советский грузовик отлично зарекомендовал себя в здешних климатических условиях.

Модификации ГАЗ-53

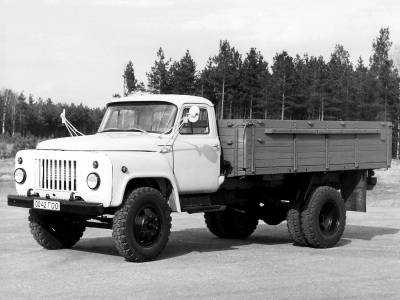

* ГАЗ-53Ф (с октября 1961 года, по январь 1967 года) — бортовой грузовик и шасси с форсированным двигателем ГАЗ-51 мощностью 82 л.с., задним мостом ГАЗ-51 с редуктором от ГАЗ-63 (i=6,7), грузоподъёмность 3,5/3,0 т, максимальная скорость до 75 км/ч;

Габаритные размеры ГАЗ-53

Похожие статьи

shtyknozh.ru

Сколько кубов дров в газ 53 ?

Определить объем дров, аккуратно уложенных на хранение – довольно просто. Гораздо сложнее выяснить, сколько кубометров в машине, которую вам привезли. Рассмотрим, для примера, сколько кубов дров в ГАЗ 53.

Для начала, мы должны выяснить полный объем кузова автомобиля. Стандартный Газон имеет объем кузова примерно 4,8 кубометров. Если вы видите, что дрова нагружены без горки, то их объем явно не может быть выше.

Есть модификации кузова с силосными (наращенными) бортами, чей объем увеличен в 1,5 – 2 раза.

Помимо объема кузова, на то, сколько кубов дров в газоне, влияет метод укладки. Точнее наличие укладки: если дрова аккуратно уложены, то они занимают почти весь объем кузова, если же они свалены навалом, то между ними остается много свободного пространства. Существует специальный коэффициент для пересчета объема навала в объем складочных кубометров. Коэффициент зависит от длины полена. Например, для полена в четверть метра поправочный коэффициент равен 0,8, а для полена в 3 четверти метра – уже 0,73.

Это означает, что 4 кубометра дров средней длины в 25 см, привезенных навалом, после укладки превратится в 3,2 куба.

Можно ли уместить в ГАЗ 53 6 куб дров?

Как мы уже говорили, если у автомобиля наращенные борта или если загружать кузов с изрядной горкой, то можно. Более вероятным это становится, если дрова загружаются методом укладки, а не навалом. В последнем случае, даже в 8-микубовом кузове может оказаться 2-3 кубометра дров.

Рассмотрим, сколько кубов дров в ГАЗ 66. Объем кузова этого автомобиля может быть различным в зависимости от типа, но, в среднем, это 3 – 4 куба, без наращенных бортов. Таков и максимальный объем перевозимых дров, с учетом нормальной укладки по борта.

Итак, для оценки привезенного объема дров вам необходимо знать объем кузова и метод укладки дров. Ситуация несколько осложняется при погрузке «с горкой», но и ее объем можно посчитать, разделив дрова на 2 условные геометрические фигуры:

• Параллелепипед кузова по борта;
• Отдельно горка. Для удобства подсчета можно даже разровнять горку, сделав ее более пологой.

Сложив объем обеих фигур (получается путем перемножения длины, высоты и ширины) – получим примерный объем дров.

samanka.ru

Автосамосвал ГАЗ-3307: технические характеристики, устройство

Самосвал ГАЗ-3307 – неприхотливая и надежная самоходная машина четвертого поколения семейства «Газонов». Так слегка шутливо называют шоферы грузовики марки ГАЗ с оленем на логотипе, выпуск которых начался в шестидесятые годы прошлого века.

Самосвал ГАЗ-3307

«Родителями» грузового автомобиля ГАЗ-3307, на базе которого и создан данный самосвал, являются конструкторы Горьковского автомобильного завода. Машина пришла на замену модели ГАЗ-53, к девяностым годам изрядно устаревшей. Потребовалось улучшить технические параметры и обновить дизайн.

Первый образец нового самосвала сошел с конвейера в 1989 году, а уже к концу этого года наладили серийное производство. Позже этот агрегат несколько потеснила модель ГАЗ-3309 с дизельным мотором. Но в 2008 году ГАЗ-3307, получивший новый карбюраторный двигатель усиленной мощности, вновь стал выпускаться (вплоть до 2012 года).

Назначение

Газ—3307 дизель  предназначен для перевозки и быстрой разгрузки всевозможных сыпучих веществ. Особенно удобно его использовать в сельском хозяйстве, так как он неплохо преодолевает грунтовые дороги, перевозя зерно, картофель, свеклу, сено и прочие дары полей. Пока были еще живы колхозы, такие самосвалы являлись непременным атрибутом каждого машинного двора.

Впрочем, и сегодня ГАЗ-3307 успешно используют фермеры. Годятся подобные машины и для перевозки различных строительных материалов – например, щебня, песка, гравия, керамзита.

Фото самосвала ГАЗ-3307

Особенности

Шасси и карбюраторный узел автомобиль получил от своего предшественника – ГАЗ-53. Его основные черты:

• Мощный мотор, позволяющий двигаться с неплохой скоростью (до 90 километров в час). Для быстрого прогрева двигателя в холодную пору внедрен предпусковой подогреватель.
• Ведущий задний мост и трехходовая коробка передач механического типа (вперед передач имеется четыре, а назад – одна).
• Просторная кабина на два места с панорамным стеклом большой обзорности, отоплением и вентиляционной системой. Удобное мягкое сиденье регулируется, окна открываются механически.

Увеличенный дорожный просвет, позволяет легко переезжать вброд небольшие речки и не увязать в грязи в непогоду.

• Самосвал стал обладать большей грузоподъемностью — она увеличилась до 4,5 тонн.
• Большой бак для горючего – 105 литров.

Устройство

Кузов

Опрокидывается металлический кузов гидравлическим путем, а электропневматический механизм управляет данным процессом. Кузовная платформа снабжена тремя откидывающимися бортами. Закрывать их нужно вручную, а для управления платформой служат рычаги в кабине.

В зависимости от конструкции данные самосвалы могут разгружаться двумя способами. В первом случае платформа откидывается назад, наклоняясь на 50 градусов. Второй вариант удобнее, он предполагает разгрузку в три стороны (назад, влево и вправо). Наклон платформы вбок достигает 45 градусов.

Габаритные размеры самосвала ГАЗ-3307

Двигатель

Мощный четырехтактный мотор с восемью цилиндрами, расположенными в виде буквы «V», работает на бензине. Пригодны марки АИ-80 или АИ-76. Если использовалось горючее с более высоким октановым числом, то систему зажигания (она здесь бесконтактная) надо было предварительно подрегулировать. Имеется предпусковой подогреватель.

Система охлаждения у мотора жидкостного типа, а отработанные газы проходят для очистки через рециркуляционное устройство. Имеется клапанный механизм OHV, расположенный в верхней части двигателя. У алюминиевых головок блока цилиндров входные каналы винтовой формы, а камеры сгорания – высокотурбулентные. Смазка идет двумя способами: с помощью разбрызгивания и под давлением.

Рулевое управление

У этой машины руль управляется только механическим путем – гидроусилителя у него не имеется. Рулевая колонка трехшарнирного типа присоединена с помощью четырех болтов к кронштейну, на котором находятся тормозные педали и педали сцепления. Для поворота вала руля служат два подшипника. Обе трубчатые рулевые тяги закреплены на шарнирах, которые не регулируются.

Передача червячного типа состоит из глобоидного червяка и ролика с тремя гребнями. Они соединены таким образом, что при движении машины по прямой свободный поворот руля невозможен.

Если же необходимо повернуть вправо или влево, то возникает угол свободного поворота (его максимальное значение составляет 30 градусов). Самосвал движется в нужном направлении, при этом отсутствует виляние у передних колес.

Тормоза

У машины имеется три системы тормозов:

1. Рабочая система воздействует на все колодочные механизмы колес агрегата (на каждую ось по отдельности). В каждом из двух контуров у нее стоит гидровакуумный усилитель, а также питающий вакуумный баллон с клапаном. Движение поршней общего тормозного цилиндра осуществляется путем нажатия на тормозные педали. В результате в гидроприводе создается избыточное давление, что вызывает срабатывание барабанных тормозов.
2. Запасная система служит в качестве резерва. Она представляет собой отдельный контур рабочей системы.
3. Стояночная система работает только с задними колесами машины. Она нужна при удерживании машины на уклоне, а также во время стоянки. Ее привод – механический, тросовый. Включается рычагом.

Электрика

Однопроводная электрическая система с генератором переменного тока, выпрямителем и транзисторным регулятором напряжения выдает 12 В. Также имеется аккумуляторная батарея емкостью 75 А·ч, которая через выключатель связана с корпусом агрегата. Электроэнергия питает фары, передние и задние фонари, предпусковой подогреватель, стартер, стеклоочиститель, зажигание.

Технические характеристики

Технические характеристики автосамосвала ГАЗ-3307:

Характеристики	Показатели	Ед. измерения
Тип двигателя	ЗМЗ-511.10
Скорость движения (максимум)	90	км/ч
Грузоподъемность	4,5	т
Мощность двигателя (номинальная)	92	кВт
Частота вращения	3200	об/мин
Число цилиндров двигателя	8	шт.
Диаметр цилиндра	9,2	см
Ход поршня	8	см
Рабочий объем	4,25	л
Объем бака для горючего	105	л
Расход горючего на 100 км (скорость 60 км/ч)	19,6	л
Расход горючего на 100 км (скорость 80 км/ч)	26,4	л
Размер передней колеи	1,7	м
Размер задней колеи	1,56	м
Колесная база	3,77	м
Просвет под задним мостом	0,265	м
Просвет под передней балкой	0,347	м
Тормозной путь (скорость 60 км/ч)	36,7	м
Вес (полный)	7,85	т
Вес (снаряженный)	3,2	т
Ширина	2,33	м
Высота по кабине	2,35	м
Длина	6,33	м
Тип кузова	разгружаемый на 3 стороны
Размеры кузова внутри (длина, высота, ширина)	3,52х0,52х2,28	м
Объем кузова (борта стандартные)	5	м3
Объем кузова (борта надставлные)	10	м3
Площадь днища кузова	8	м2

magistraltrade.ru

Самосвал ГАЗ САЗ-3507: технические характеристики автомобиля

Самосвал 4-поколения ГАЗ САЗ 3507 предназначен для перемещения в пространстве и механизированной разгрузки сухих грузов. Передвигается машина по трассам общего пользования с твердым покрытием. Допускается выезд на дорогу с грунтовым покрытием при условии обеспечения нормальной проходимости транспортного средства. Построен 3507 самосвал на базе еще одного творения Горьковского автозавода, прошедшего испытание временем, — ГАЗ 3307.

Так выглядит грузовик Газ САЗ 3507

Вернуться к оглавлению

Эксплуатационные параметры транспортного средства

Проектирование грузового автомобиля осуществлялось для регионов с умеренным климатом. Практические испытания показали, что даже при повышенных нагрузках безотказный технический пробег составляет 6300 км. С экономической точки зрения, автомобиль отличается высоким пробегом между капитальным ремонтом — 255 тыс. км. Другие технические характеристики выглядят следующим образом:

• полный вес — 8 тыс. кг;
• мощность -125 л.с.;
• размер дорожного просвета — 265 мм;
• параметры колесной базы — 3770 мм;

  Габаритные размеры газ саз 3507

• формула расположения колес — 4х2;
• грузоподъемность — 4400 кг;
• предельная скорость — 90 км/ч;
• расход топлива — 19.5 л/ 100 км пути;
• количество мест — 2;
• разгрузка осуществляется на 3 стороны;
• шасси — ГАЗ-33072.

Рекомендуется эксплуатировать ГАЗ САЗ 3507 на скорости до 60 км/ч. В этом случае показатель расхода топлива находится в указанном диапазоне. При соблюдении рекомендаций производителя пробег между ремонтами составляет 3600 км. При этом каждые 500 км необходим профилактический осмотр. Повышенное внимание уделяется тормозным колодкам и крепежам кузова.

При обнаружении трещин или сколов необходимо сразу заменить вышедший из строя элемент. В противном случае вибрационные нагрузки спровоцируют поломку во время движения. Если неисправности избежать не удалось, рекомендуется заменять вышедший из строя элемент оригинальным.

Вернуться к оглавлению

Восстановление технического состояния

Отдельные водители утверждают, что ремонт допустимо провести при помощи схожих по физическим параметрам деталей, но опыт говорит об обратном. Каждый грузовой автомобиль имеет определенный запас прочности, позволяющий выдержать конкретные физические нагрузки. При выборе неоригинальных запасных частей для ГАЗ САЗ 3507 велика вероятность снизить грузоподъемность или выносливость транспортного средства.

Распространенная проблема грузовика — повреждение кузова, вызванное несоблюдением весовых норм. Горьковский автозавод многократно акцентировал внимание эксплуатирующих организаций на том, что машина построена на базе ГАЗ 3307. Это накладывает строгие ограничения, касающиеся максимального веса для перевозки — 4400 кг. Превышение указанного значения приводит к повреждению днища кузова, ремонт которого отнимет время и деньги.

Вариант подъема кузова в бок грузовика САЗ 3507

Нельзя сильно хлопать бортами кузова при закрытии, иначе крепления и сами створки выйдут из строя. При срочной погрузке или разгрузке створки принимают на себя всю силу удара. В связи с этим их ремонт является далеко не последней причиной для обращения на СТО. Завершает перечень проблем, связанных с кузовом, неправильная разгрузка перевозимых вещей.

Схема грузовика ГАЗ предусматривает устройство для механизированной разгрузки. Для этого используется гидравлический механизм. Производитель рекомендует равномерно размещать груз в кузове, иначе автомобиль с одной из сторон испытывает повышенные нагрузки. При снятии негабарита необходимо дополнительного его зафиксировать.

Подъем кузова cамосвала ГАЗ САЗ 3507

В противном случае груз давит на гидравлический механизм, вызывая его ускоренный износ. Помимо кузовной части, грузовая модификация ГАЗ 3307 испытывает часто проблемы с коррозией швов. Ошибочно транспортное средство воспринимается в качестве всепогодного грузовика. С одной стороны двигатель и сам корпус рассчитан на езду по грунтовым дорогам со следами гравия, но с другой стороны автомобиль нуждается в регулярном обслуживании. Не реже 1 раза в 2 месяца проверяются швы на корпусе.

Даже если следов износа или коррозии не обнаружено, следует провести профилактическую обработку специальным составом. Регулярное его применение снизит риск длительного простоя.

Вернуться к оглавлению

Возможные неисправности грузовика

Помимо относительно легких неисправностей, ремонт которых не занимает много времени, есть и более серьезные проблемы. В первую очередь речь идет о проблемах с гидравликой.

При длительной эксплуатации отмечаются незначительные протекания гидравлических элементов. Схема грузовика устроена таким образом, что при небольшой протечке ходовые качества ГАЗ не снижаются.

С одной стороны, водитель продолжит движение до места, где есть инструменты для ремонта. С другой стороны, автомобиль длительное время остается без надлежащего технического осмотра. Водители не придают появившейся течи значения, в результате через 1-2 месяца автомобиль приходит в негодность. Помимо гидравлической жидкости, у грузовика часто выходят из строя гидроцилиндры.

Так выглядит гидроцилиндр для подъема кузова ГАЗ САЗ 3507

Завод-изготовитель позаботился о том, чтобы ГАЗ 3307 и его грузовая модификация справлялись с различными нагрузками:

• жесткая погрузка и разгрузка;
• перевозка негабаритных вещей;
• езда по грунтовой дороге;
• эксплуатация в суровых погодных условиях.

В зависимости от интенсивности езды водитель обязан каждые 3 месяца делать профилактический осмотр. В первую очередь внимание уделяется гидравлической системе, корпусу и двигателю. Несмотря на то что схема транспортного средства не включает детали, которые проблематично найти, не нужно допускать серьезные поломки.

Проблема заключается в том, что 1 поломка нередко провоцирует цепную реакцию.
К примеру, начавшаяся течь гидравлической жидкости приводит к тому, что схема запуска двигателя выходит из строя. Временный, на первый взгляд простой, дефект обернется длительным и дорогостоящим ремонтом. Если планируется длительная поездка, настоятельно рекомендуется взять с собой материал для проведения ремонта в пути следования. В первую очередь нужно обратить внимание на гидравлически трубки, гидроузлы, крепления кузова и масло.
Вернуться к оглавлению

Профилактический осмотр агрегатов

Технические неисправности легче предупредить, нежели пробовать их потом устранить. В полной мере это справедливо по отношению к универсальному грузовику ГАЗ. Конкурентным преимуществам машины стал доступный прайс и наличие необходимого парка запасных частей. При этом в инструкции по эксплуатации указаны сроки обязательного прохождения ТО.

Грузовые перевозки сопряжены со множеством рисков, поэтому необходимо выбрать надежный и относительно недорогой автомобиль. Таковым во всех отношениях является ГАЗ. Срок его гарантийной эксплуатации — 35 лет при условии соблюдения рекомендаций завода-изготовителя.

Грузовик ГАЗ САЗ 3507 с наращенным деревянным бортом

К таковым относится забота о швах на кузове и водительской кабине. Для большей надежности они обрабатываются каждые 4 месяца. На втором месте находится гидравлическая система кузова ГАЗ. Не следует ее перегружать или использовать чрезмерно интенсивно. Аккуратность и разумное поведение водителя и грузчиков — основа длительной безаварийной эксплуатации проверенного временем грузовика.

avtomobilgaz.ru

ГАЗ-53 ч.2

Статья опубликована 29.01.2015 15:59

Последняя правка произведена 29.01.2015 16:21

В первой части нашей статьи мы рассказали о том, как создавался грузовой автомобиль ГАЗ-53. Продолжим его историю.

Газ-53 планировалось оснастить несколькими вариантами двигателей. В их число входил рядный форкамеральный двигатель, а так же оснащённая карбюратором V-образная «шестёрка». Однако в связи с некоторыми трудностями при создании нового двигателя для этого грузовика его конструкторам пришлось воспользоваться недавно разработанным V-образным восьмицилиндровым двигателем для легкового автомобиля большого класса ГАЗ-13. Он позволил поднять нагрузку, выдерживаемую машиной до четырёх тон. Ради этого пришлось значительно усилить рамы, подвеску, а так же увеличить размеры грузовой платформы. Так же на машину становили новые шины, обновлённую систему рулевого управления, а так же специально разработанную тормозную систему.

Объём силового агрегата машины равнялся 4,25 литра. Он развивал мощность в 125 лошадиных сил. Мотор был оснащён системой смазки, имевшей в своей конструкции фильтр центробежной очистки масла, открытой системой вентиляции картера, а так же гильзами мокрого типа. Новинка так же получила новую КПП с синхронизаторами на 3-ей и 4-ой передачах, а так же усиленную конструкцию однодискового сцепления, а так же модернизированный карданный вал.

Вначале конструкторы ГАЗ-53 ограничили его грузоподъёмность тремя тоннами. Для этого на его бортах белой краской нанесли специальное обозначение. Подобные автомобили изготавливались в небольшом количестве в 64-65 годах.

ГАЗ-53Б-02

В 65 году в серию пошла модификация этого грузовика под индексом 53А. Её оснастили восьмицилиндровым бензиновым мотором, с верхним расположением клапана. При этом грузоподъёмность машины стала составлять четыре тонны. При этом она получила увеличенный объём кузова, а так же приставные борта в виде решётки, обеспечивавшие полную загрузку автомобиля вне зависимости от вида перевозимого груза. Так же инженеры ГАЗа установили на него усиленную ось, обновлённый рулевой механизм, а так же модернизированный рулевой механизм. Кроме того, они уменьшили длину рамы, сняли буксирный прибор, а так же установили на колёса специализированные шины с глубоким рисунком протектора.

Кроме того, на Горьковском автозаводе разработали на базе ГАЗ-53 так же и тягач ГАЗ-53-05, который предназначался для буксировки трёхтонного прицепа. Выпустили и ГАЗ-53А-016, который отличался от базовой модели общим весом 3 325 килограмм, а так же наличием дополнительного оборудования и двумя топливными баками суммарной мощностью 195 литров.

С 1966 года в серию был запущен ГАЗ-52-03. Эта модификация имела грузоподъёмность 2 500 килограмм, а так же удлинённую до 3 700 миллиметров колёсную базу, по образцу ГАЗ-53. Позже база этого грузового автомобиля была использована ГАЗом для производства шасси автомобилей ГАЗ-53Б-02, которые выпускал Саранский завод автосамосвалов.

Дальнейшая судьба легендарной машины.

В 1973 году автомобиль ГАЗ-53А со всеми своими модификациями прошёл аттестацию на присвоение ему Знака Качества СССР. В этом же году изготовленную из пластмассы эмблему серого цвета стали крепить на облицовки решётки радиатора ровно посередине между подфарником и фарой. Кроме того, грузовик получил расположенные на бокахповторители указателей поворота, которые конструкторы разместили на крыльях кабины.

В 1983 году Горьковским автомобильным заводом был освоен выпуск грузовика ГАЗ-53-12, имевшего грузоподъёмность 4,5 тонны. При этом основные изменения в его конструкции коснулись, в основном силовой установки, а так же внешнего оформления облицовки радиатора. Машина предназначалась в основном для удовлетворения нужд армии, для которой подходила практически идеально. Перед снятием с производства грузовик в 90-х годах был модифицирован под использование в качестве топлива сжатый природный и сжиженный газ. Такие модификации имели обозначение ГАЗ-53-19 и ГАЗ-53-27.

ГАЗ-53-12

Кроме армии этот грузовик успешно трудился практически во всех областях народного хозяйства, например в сельском хозяйстве и строительстве. Поставлялся он за границу, в основном в страны социалистического лагеря: ГДР, Лаос, Венгрию, Монголию, Румынию, КНЛДР, Югославию. В некоторых из них можно до сих пор встретить успешно работающие экземпляры ГАЗ-53. Из стран капиталистического лагеря автомобиль поставлялся в Финляндию, так как в этой стране он просто идеально подошёл под имеющиеся здесь климатические условия.

Машина была снята с сеийного производства 1993 году.

Технические характеристики ГАЗ-53:

Производитель	ГАЗ
Годы пр-ва	1961—1993
Класс	Грузовой
Дизайн
Компоновка	переднемоторная, заднеприводная
Колёсная формула	4-2
Двигатель	ЗМЗ-53
Трансмиссия	механическая 4-ступ.
Массово-габаритные
Длина	6 395 мм
Ширина	2 020 мм
Высота	2 220 мм
Масса	7 850 кг (полная)
На рынке
Предшественник	ГАЗ-51А
Преемник	ГАЗ-3307
Связанные	КАвЗ-685
Похожие модели	ЗИЛ-130

autohis.ru

МИР АВТОМОБИЛЕЙ — ГАЗ-53А

ГАЗ-53А



   Грузовой бортовой автомобиль ГАЗ-53А выпускался Горьковским автомобильным заводом с 1965 по 1983 годы. С 1964 по 1965 годы выпускался автомобиль ГАЗ-53 грузоподъёмностью 3 тонны.

   Модификации ГАЗ-53А:

      ГАЗ-53А-016 — армейская версия с дополнительным топливным баком ёмкостью 105 литров, размещавшегося слева за кабиной, предпусковым подогревателем и дополнительным оснащением.

      ГАЗ-53-01 — шасси для установки фургонов и другого специального оборудования.

      ГАЗ-53-02 — шасси для самосвалов САЗ-3503.

      ГАЗ-53-05 — седельный тягач (серийно не выпускался).

      ГАЗ-53-07 — газоболлонная версия, для работы на сжиженном газе.

      ГАЗ-53-11 — шасси для специализированных автомобилей.

      ГАЗ-53-40 — удлинённое шасси для производства автобусов.

      ГАЗ-53-50 — экспортный вариант для стран с тропическим климатом.

      ГАЗ-53-70 — экспортный вариант для стран с умеренным климатом.

      ГАЗ-53-12 (с 1983 года по январь 1993 года) — модернизированная базовая модель с двигателем ЗМЗ-511 мощностью 120 л.с., грузоподъёмность 4,5 т, максимальная скорость до 90 км/ч.

      ГАЗ-53-19 (с 1984 года по 1992 год) — модификация на сжиженном газе, мощность двигателя 105 л.с., максимальная скорость до 80 км/ч.

      ГАЗ-53-27 (с 1984 года по 1992 год) — модификация на сжатом природном газе, мощность двигателя 100 л.с., максимальная скорость до 80 км/ч.



   Технические характеристики:

Длина 6395 мм.

Ширина 2380 мм.

Высота 2220 мм.

База 3700 мм.

Колея спереди/сзади 1630/1690 мм.

Передний свес 866 мм.

Дорожный просвет 265 мм.

Длина грузовой платформы 3740 мм.

Ширина грузовой платформы 2170 мм.

Высота бортов 680 мм.

Погрузочная высота 1350 мм.

Компоновка переднемоторная, заднеприводная.

Кабина двухместная, цельнометаллическая.

Кузов — деревянная платформа с металлическим основанием и тремя открывающимися бортами.

Грузоподъёмность 4000 кг.

Допустимая масса прицепа 4000 кг.

Снаряженная масса 3250 кг.

   на переднюю ось 1460 мм.

   на заднюю ось 1790 кг.

Полная масса 7400 кг.

   на переднюю ось 1810 кг.

   на заднюю ось 5590 кг.

Радиус поворота по оси следа внешнего переднего колеса 8 м.

                              наружный габаритный 9 м.

Максимальная скорость 80 км/час

Тормозной путь со скорости 50 км/час 29,2 м.

Контрольный расход топлива при 30-40 км/час 24 л/100 км

   Двигатель ЗМЗ-53: карбюраторный, четырёхтактный, V-образный, восьмицилиндровый, верхнеклапанный.

Диаметр цилиндра и ход поршня 92х80 мм.

Рабочий объём 4,25 л.

Степень сжатия 6,7

Порядок работы цилиндров 1-5-4-2-6-3-7-8

Максимальная мощность 115 л.с. (84,6 кВт) при 3200 об/мин

Максимальный крутящий момент 29 кгс*м (284,4 Н*м) при 2000-2200 об/мин

Карбюратор К-126Б

Напряжение электрооборудования 12 В

Аккумуляторная батарея 6СТ-75

Сцепление однодисковое, сухое.

Коробка передач четырёхступенчатая с синхронизаторами на III и IV передачах.

Передаточные числа коробки передач 6,55; 3,09; 1,71; 1,00; З.Х. — 7,77.

Главная передача одинарная, гипоидная.

Передаточное число главной передачи 6,83.

Рулевой механизм: глобоидальный червяк с трёхгребневым роликом.

Передняя подвеска на двух продольных полуэллиптических рессорах; амортизаторы гидравлические, телескопические.

Задняя подвеска на двух продольных полуэллиптических рессорах с дополнительными рессорами.

Рабочие тормоза барабанные с гидравлическим приводом и гидровакуумным усилителем.

Стояночный тормоз на трансмиссию с механическим приводом.

Число колёс 6+1

Шины 240-508 (8,25-20)

Топливный бак 90 л.

Топливо бензин А-76.

miravtomobiley.ucoz.ru
