БМ-13 Катюша реактивная установка залпового огня фото

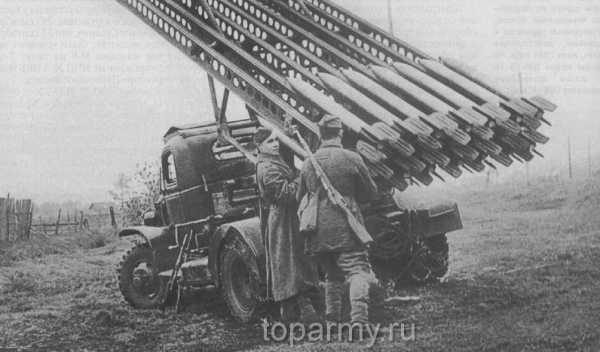

БМ-13 Катюша реактивная установка залпового огня фото, принята на вооружение в 1941, стояла на вооружении до 1980 г, за годы ВОВ изготовлено 30000 штук. Легенды об этом оружии начали складываться сразу после того, как оно появилось. Впрочем, история создания и применения гвардейского миномёта БМ-13 и в самом деле необычна, статью немного разбавим фото, пусть и не всегда вовремя по тексту, но по теме, самое то.

БМ-13 Катюша реактивная установка залпового огня фото, была продемонстрирована советским руководителям 21 июня 1941 года. И в тот же день, буквально за несколько часов до начала войны, было принято решение о срочном развертывании серийного производства реактивных снарядов М-13 и пусковой установки для них, получившей официальной название БМ-13 (боевая машина-13).

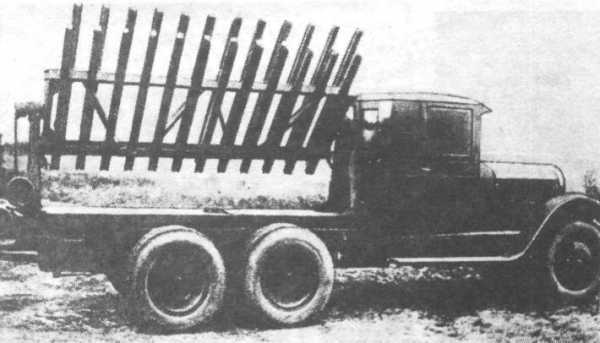

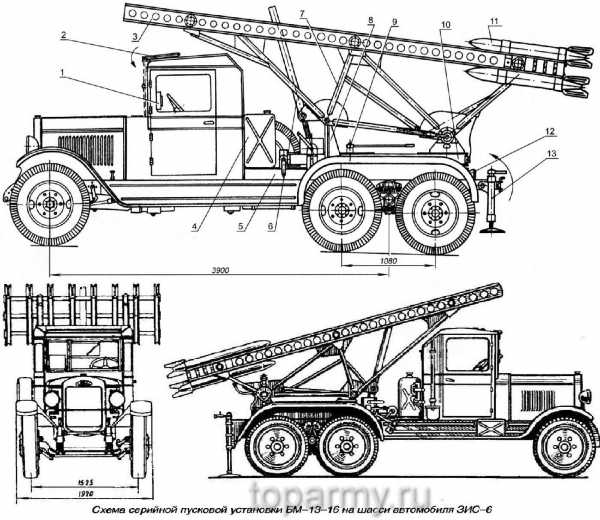

Схема реактивной установки БМ-13 Катюша

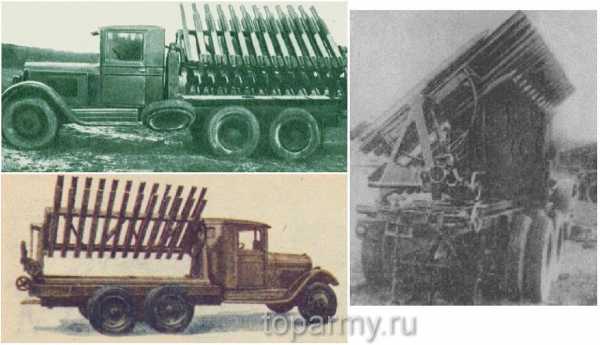

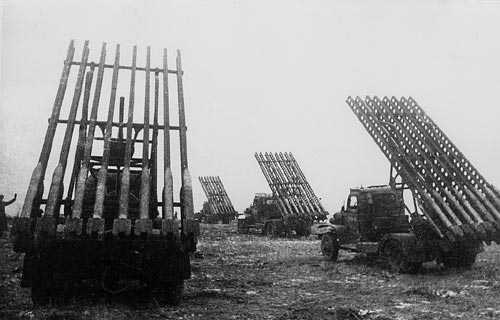

Первая батарея полевой

БМ-13 Катюша реактивная установка залпового огня фото, отправленная на фронт в ночь с 1 на 2 июля 1941 г. под командованием капитана Флёрова, имела в своём составе семь автомобильных установок на базе трёхосного грузовика ЗиС-6. 14 июля состоялась боевая премьера в виде обстрела базарной площади городка Рудня. Но «звёздный час» ракетного оружия наступил 16 июля 1941 г. Залп, произведенный батареей, среди бела дня буквально стёр с лица земли оккупированный железнодорожный узел Орша вместе с находившимися там эшелонами Красной армии, которые не успели эвакуировать(!).

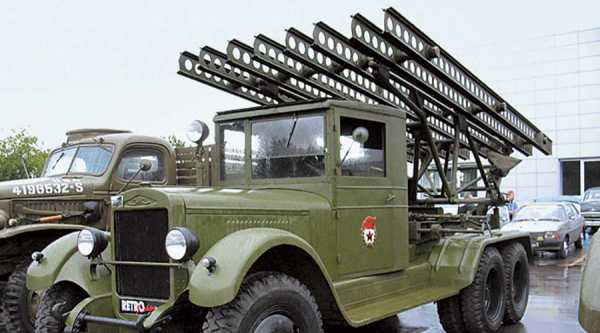

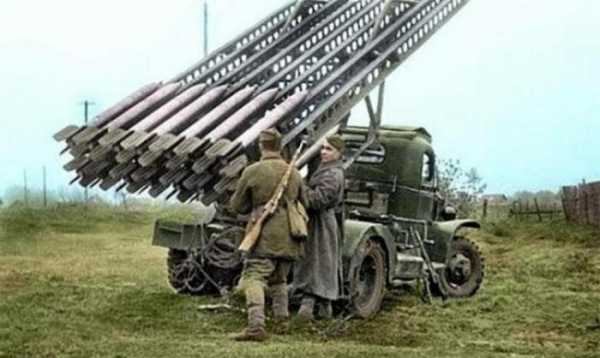

БМ-13 Катюша реактивная установка залпового огня на базе ЗИС-6 фото, это трехосный вариант грузовика ЗИС-5 и в значительной степени унифицирован с ним.

В результате огромное количество вооружения, топлива и боеприпасов не досталось врагу. Эффект артналёта был такой, что многие немцы, попавшие в зону поражения, сошли с ума. Таково было, вдобавок ко всему прочему, психологическое воздействие нового оружия, о чём в мемуарах признавались многие солдаты и офицеры Вермахта. Надо сказать, что первое применение реактивных снарядов произошло чуть ранее, в воздушных боях с японцами над далёкой речкой Халхин-Гол. Тогда были успешпо испытаны 82-мм реактивные снаряды класса «воздух-воздух» РС-82 разработки 1937 г. и 132-мм реактивные снаряды класса «воздух-земля» PC-132, созданные годом позже. Именно после этого Главное артиллерийское управление поставило перед разработчиком этих снарядов — Реактивным НИИ задачу создания реактивной полевой системы залпового огня па основе снарядов PC-132. Уточнённое тактико-техническое задание было выдано институту в июне 1938 г.

На фото «Катюши» при детальном рассмотрении можно увидеть много интересного

Сам же РНИИ был создан ещё в конце 1933 г. па основе двух конструкторских групп. В Москве при Центральном Совете Осоавиахима с августа 1931 г. существовала «Группа по изучению реактивного движения» (ГИРД), в октябре того же года аналогичная группа под названием «Газодинамическая лаборатория» (ГДЛ) образовалась в Ленинграде. Инициатором слияния двух самостоятельных поначалу коллективов в единую организацию был тогдашний начальник вооружений Красной Армии М.Н. Тухачевский. По его мнению, РНИИ должен был решать вопросы ракетной техники применительно к военному делу, в первую очередь авиации и артиллерии. Директором института был назначен И.Т. Клеймёнов, а его заместителем — Г.Э. Лангемак, оба — военные инженеры. Авиационный конструктор С.П. Королёв был назначен начальником 5-го отдела института, которому поручалась разработка ракетопланов и крылатых ракет. В соответствии с полученным заданием к лету 1939 г. был разработай 132-мм реактивный снаряд, получивший позднее название М-13. По сравнению с авиационным аналогом PC-132 имел большую дальность полёта, большую массу и значительно более мощную боевую часть. Это было достигнуто за счёт увеличения количества ракетного топлива и взрывчатки, для чего на 48 см были удлинены ракетная и головная части снаряда. Снаряд М-13 имел также лучшие, чем у PC-132, аэродинамические характеристики, что позволило получить более высокую кучность стрельбы.

За время работы в институте Клеймёнов с Лангемаком практически завершили доводку реактивных снарядов РС-82 и РС-132. Всего в 1933 г. в Газодинамической лаборатории были проведены официальные полигонные испытания с земли, морских судов и самолётов девяти видов ракетных снарядов различных калибров конструкции Б.С. Петропавловского, Г.Э. Лангемака и В.А. Артемьева, II.И. Тихомирова и Ю.А. Победоносцева на бездымном порохе.

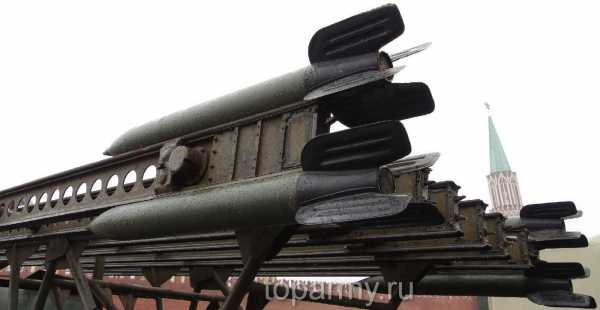

Ракетные снаряды М-13 боевой машины реактивной артиллерии БМ-13 «Катюша»

И все было бы хорошо, если бы… В РНИИ со временем сложились две противоборствующие группировки. Считалось, что разногласия вышли по поводу того, каким топливом заправлять ракету. На самом деле корни конфликта и последующей трагедии следует искать глубже. Часть сотрудников во главе с А.Г. Костиковым полагали, что их несправедливо «затирают» занявшие командные посты Клеймёнов, Лангемак, Королёв и Глушко. Метод борьбы за место под солнцем был известен и проверен. Костиков начал писать на сослуживцев доносы в НКВД. «Раскрытие контрреволюционной троцкистской диверсиоино-вредительской шайки, их методов и тактики настойчиво требует от нас вновь еще глубже присмотреться к нашей работе, к людям, возглавляющим и работающим на том или ином участке Ин-та, — писал он в одном из своих писем. — Я утверждаю, что в производстве была явно принята система абсолютно негодная, тормозящая развитие. Это тоже не случайный факт. Дайте мне все материалы, и я со всей очевидностью докажу фактами, что чья-то рука, возможно ио неопытности, тормозила работу и вводила государство в колоссальные убытки. В этом повинны Клеймёнов, Лангемак и Падежип, в первую очередь…»

132-мм реактивная система залпового огня БМ-13 Катюша фото различных шасси

Чувствуя, что работать в РНИИ ему спокойно не дадут, Клеймёнов в конце лета 1937-го договорился с начальником ЦАГИ Харламовым о своём переходе туда. Однако не успел… В ночь на 2 ноября 1937 г. Иван Терентьевич Клеймёнов был арестован как немецкий шпион и саботажник. Одновременно та же участь постигла и его заместителя Г.Э. Лангемака (немца по национальности, что было отягчающим обстоятельством).

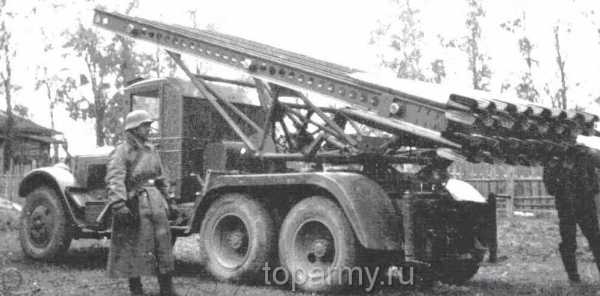

БМ-13 Катюша реактивная установка залпового огня на шасси ЗиС-6, практически все памятники реактивному миномету базируются на этом шасси, обратите внимание на квадратные крылья, на самом деле Зис-6 имел округлые крылья. Отдельные установки БМ-13 на шасси ЗИС-6 прослужили всю войну и дошли до Берлина и Праги.

Вскоре оба были расстреляны. Возможно, дополнительную (или основную) роль в этом злодействе сыграли и близкие контакты арестованных с Тухачевским. Много позднее, 19 ноября 1955 г., Военная Коллегия Верховного Суда СССР определила: «…приговор… от 11 января 1938 г. в отношении Лангемака Георгия Эриховича по вновь открывшимся обстоятельствам отменить, а дело по его обвинению па основании п. 5 ст. 4 УПК РСФСР в уголовном порядке прекратить за отсутствием в его действиях состава преступления…» Ещё через почти четыре десятилетия Указом Президента СССР от 21 июня 1991 г. Лангемаку Г.Э. присвоено звание Героя Социалистического Труда (посмертно). Этим же Указом были награждены его коллеги — И.Т. Клеймёнов, В.П. Лужин, Б.С. Петропавловский, Б.М. Слонимер и II.И. Тихомиров. Все герои оказались невиновны, однако мёрт-вых с того света не вернёшь… Что же касается Костикова, то он добился своего, став начальником РПИИ. Правда, его же стараниями институт просуществовал недолго. 18 февраля 1944 г. Государственный комитет обороны в связи с «нестерпимым положением, сложившимся с развитием реактивной техники в СССР» постановил: «…Государственный институт реактивной техники при СНК СССР ликвидировать и возложить решение этой задачи па Наркомат авиационной промышленности».

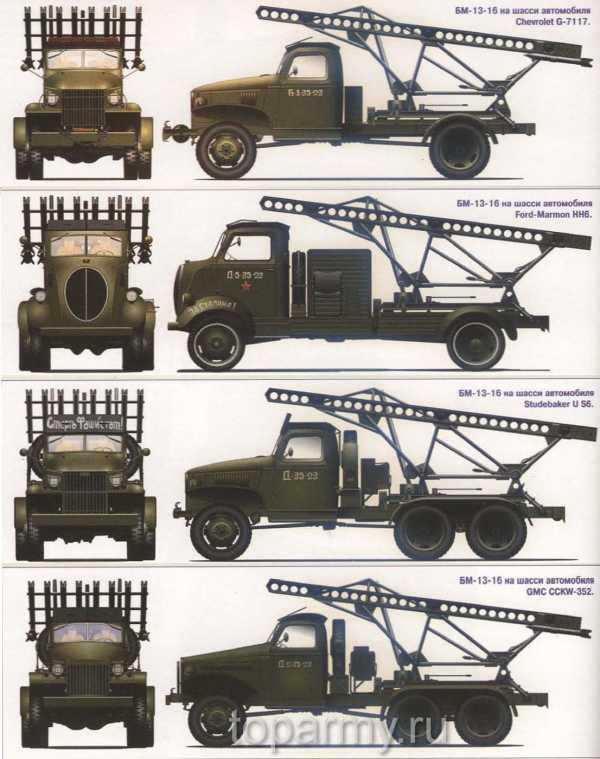

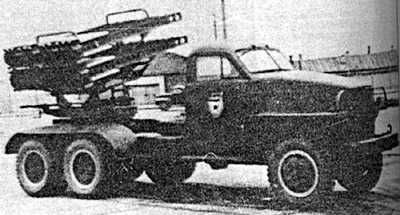

Катюша реактивная установка залпового огня на шасси Студебеккер фото

Так что, можно сказать, легендарная «катюша» родилась вопреки многим обстоятельствам. По родилась! Её реактивные снаряды запускались с направляющих, располагавшихся в кузове самоходной многозарядной пусковой установки. Первый вариант базировался на шасси грузовика ЗиС-5 и обозначался МУ-1 (механизированная установка, первый образец). Проведённые в период с декабря 1938-го по февраль 1939 г. полигонные испытания установки показали, что она не в полной мере отвечает поставленным требованиям.

Установка МУ-1 фото, поздний вариант, направляющие расположены поперечно, но шасси уже используется ЗиС-6

В частности, при стрельбе машина начинала раскачиваться па рессорах подвески, что снижало точность огня, и без того не слишком высокую. С учётом результатов испытаний РПИИ разработал новую пусковую установку МУ-2 (ЗиС-6), которая в сентябре 1939 г. была принята Главным артиллерийским управлением для полигонных испытаний. По их результатам институту были заказаны пять таких установок для проведения войсковых испытаний. Ещё одну стационарную установку заказало Артиллерийское управление ВМФ для использования её в системе береговой обороны.

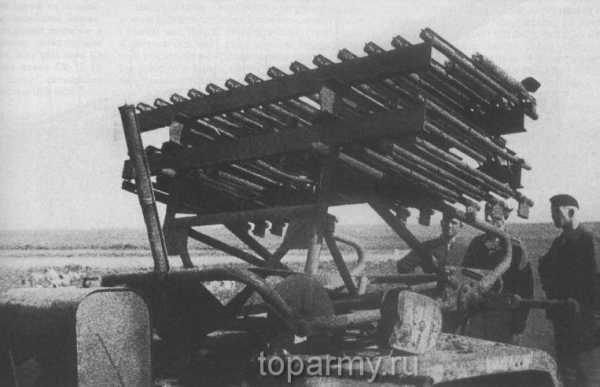

БМ-13 «Катюша» на шасси трактора СТЗ-5-НАТИ

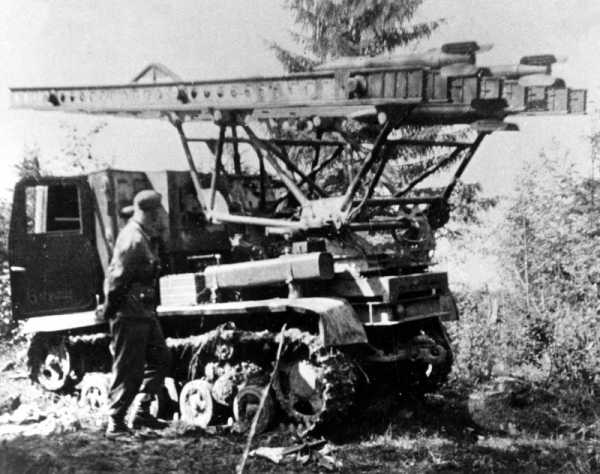

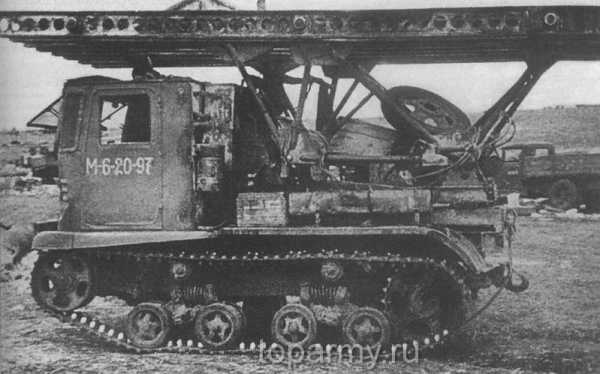

БМ-13 Катюша реактивная установка залпового огня фото, на шасси трактора СТЗ-5-НАТИ, более подробно смотрим «Сталинец гусеничный трактор фото».

Исключительная эффективность боевых действий батареи капитана Флёрова и сформированных вслед за ней ещё семи таких батарей способствовала быстрому наращиванию темпов производства реактивного вооружения. Уже с осени 1941 г. на фронтах действовали 45 дивизионов, каждый из которых состоял из трёх батарей по четыре пусковые установки в каждой. Для их вооружения в 1941 г. было изготовлено 593 установки БМ-13. По мере поступления боевой техники с заводов началось формирование полноценных полков реактивной артиллерии, состоявших из трёх дивизионов, вооруженных пусковыми установками БМ-13, и зенитного дивизиона.

  • Каждый полк имел 1414 человек личного состава,
  • 36 пусковых установок БМ-13
  • двенадцать 37-мм зениток.
  • Залп артиллерийского полка составлял 576 снарядов калибра 132 мм.
  • При этом живая сила и техника противника уничтожались на площади свыше 100 га. Официально такие подразделения стали называться «гвардейскими миномётными полками артиллерии резерва Верховного Главнокомандования».

Экипаж, отъехав в тыл, производит перезарядку боевой установки БМ-13 на базе грузовика Chevrolet G-7117, лето 1943 г.

На чём же была основана исключительная боевая мощь гвардейских миномётов? Каждый снаряд по мощности был примерно равен гаубичному того же калибра, ио при этом сама установка могла практически одновременно выпустить, в зависимости от модели, от 8 до 32 ракет. При этом в каждом дивизионе, оснащенном, к примеру, установками БМ-13, было пять машин, каждая из которых имела 16 направляющих для пуска 132-мм снарядов М-13, каждый весом 42 кг, с дальностью полёта 8470 м. Соответственно, только один дивизион мог выпустить по врагу 80 снарядов.

Реактивный миномет БМ-8-36 на базе автомобиля ЗИС-6

Если же дивизион оснащался установками БМ-8 с 32-мя 82-мм снарядами, то один залп состоял уже из 160 ракет меньшего калибра. На противника за несколько секунд обрушивалась буквально лавина огня и металла. Именно высочайшая огневая плотность и отличала реактивную артиллерию от ствольной. Во время наступлений советское командование традиционно старалось сосредоточить па острие главного удара как можно больше артиллерии.

Устройство реактивных снарядов

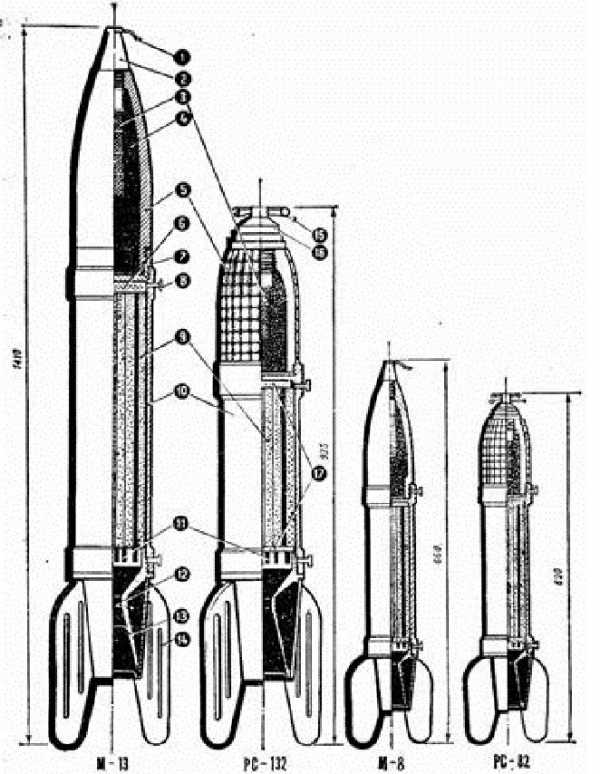

Устройство реактивных снарядов БМ-13 Катюша реактивная установка залпового огня фото: 1 — стопорное кольцо взрывателя, 2 — взрыватель ГВМЗ, 3 — шашка детонатора, 4 — разрывной заряд, 5 — головная часть, 6 — воспламенитель, 7 — дно камеры, 8 — направляющий штифт, 9 — ракетный заряд, 10 — ракетная часть, 11 — колосниковая решётка, 12 — критическое сечение сопла, 13 — сопло, 14 — стабилизатор, 15 — чека дистанционного взрывателя, 16 — дистанционный взрыватель АГДТ, 17 — воспламенитель.
Сверхмассированная артподготовка, которая предшествовала прорыву вражеского фронта, стала одним из главных козырей РККА. Пи одна армия в той войне не смогла обеспечить такой плотности огня. Так, в 1945 г. во время наступления советское командование стягивало на один километр фронта до 230- 260 орудий ствольной артиллерии. Кроме них, па каждый километр приходилось, в среднем, 15-20 боевых машин реактивной артиллерии, не считая более крупных стационарных ракетных пусковых установок М-30. Традиционно «катюши» завершали артналёт: реактивные установки давали залп, когда пехота уже шла в атаку. Фронтовики говорили: «Ну, вот и «катюша» запела…»

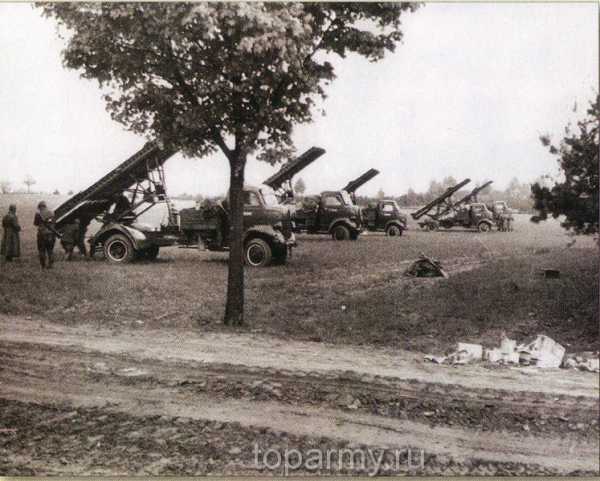

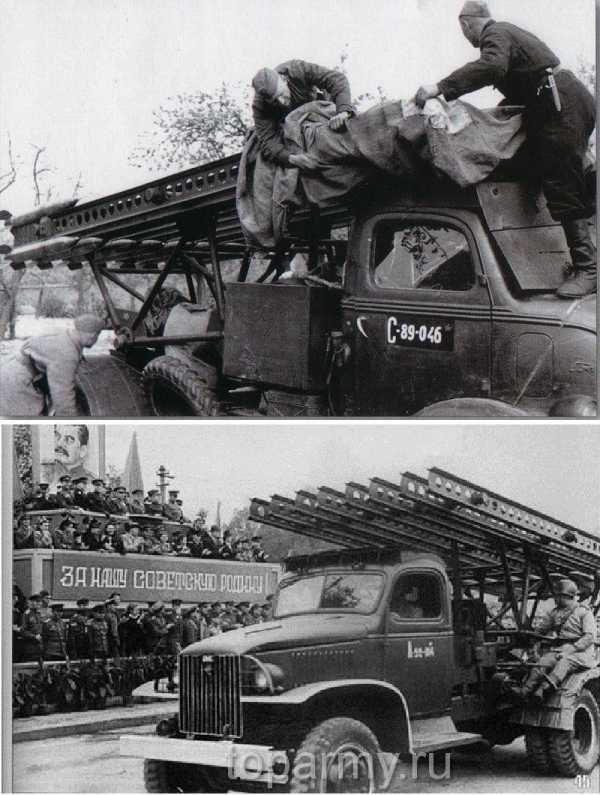

реактивная установка залпового огня на шасси GMC CCKW фото

Кстати, почему артустановка получила такое неофициальное название, толком не мог ответить никто ни тогда, пе может и сегодня. Одни говорят, что просто в честь популярной в то время песни: в начале стрельоы, срываясь с направляющих, снаряды улетали в свой последний восьмикилометровый путь с протяжным «пением». Другие полагают, что название пошло от самодельных солдатских зажигалок, тоже почему-то прозванных «катюшами». Таким же именем назывались ещё в Испанскую войну туполевские бомбардировщики СБ, иногда вооружённые РСами. Так или иначе, но после того как катюши-миномёты заканчивали свою песню, пехота входила в обстрелянный населённый пункт или на вражеские позиции, пе встречая никакого сопротивления. Сопротивляться было некому. Те немногие солдаты противника, что оставались в живых, были полностью деморализованы. Правда, со временем противник перестроился. Да это и понятно. Иначе бы весь Вермахт через некоторое время полностью деморализовался, сошёл бы от «катюш» с ума, и воевать Красной армии стало бы не с кем. Немецкие солдаты научились прятаться в хорошо укреплённых блиндажах при первых же звуках «сталинских органов», так прозвал противник паши ракеты за их нестерпимый вой. Тогда перестроились и паши ракетчики. Теперь «катюши» начинали артподготовку, а заканчивали её пушки.

БМ-13 Катюша реактивная установка залпового огня на шасси Ford WOT фото

«Если привлекать для артподготовки ствольный полк, то командир полка обязательно скажет: «У меня нет точных данных, я должен пристрелять орудия…» Если ои начинал вести пристрелку, а пристреливают обычно одним орудием, беря цель в «вилку», — это сигнал противнику, что надо прятаться. Что солдаты и делали за 15-20 секунд. За это время артиллерийский ствол выпускал всего один-два снаряда. А я дивизионом за 15-20 секунд выпущу 120 ракет, которые летят все сразу», — рассказывал командир полка реактивных миномётов А.Ф. Пануев. Но, как известно, плюсов без минусов пе бывает. Мобильные установки реактивных миномётов обычно выдвигались па позиции непосредственно перед залпом и так же быстро после залпа старались уйти из данного района. При этом немцы, по понятным причинам, именно «катюши» старались уничтожать в первую очередь. Поэтому сразу после залпа миномётов на позиции тех, кто оставался, как правило, обрушивались залпы немецкой артиллерии и бомбы мгновенно прилетавших пикировщиков Ю-87. Так что теперь приходилось прятаться уже ракетчикам. Вот что вспоминал по этому поводу артиллерист Иван Трофимович Сальницкий:

«Выбираем огневые позиции. Нам говорят: в таком- то месте огневая позиция, будете ждать солдат или поставленные маяки. Принимаем огневую позицию ночью. В это время подходит дивизион «катюш». Если бы у меня время было, я бы сразу убрал оттуда свои пушки. Потому как «катюши» сделали залп и ушли. А немцы подняли девятку «юикерсов» и навалились па пашу батарею. Был переполох! Открытое место, прятались под лафетами пушек…»

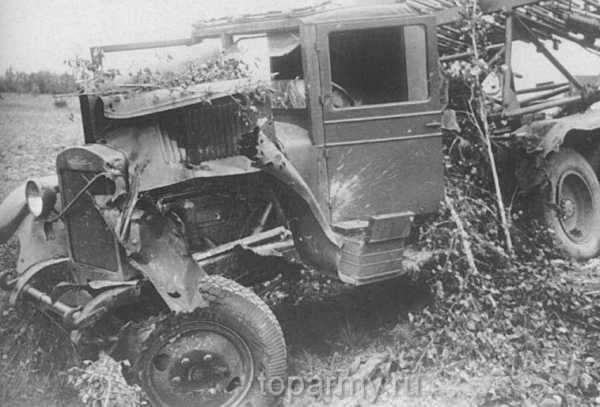

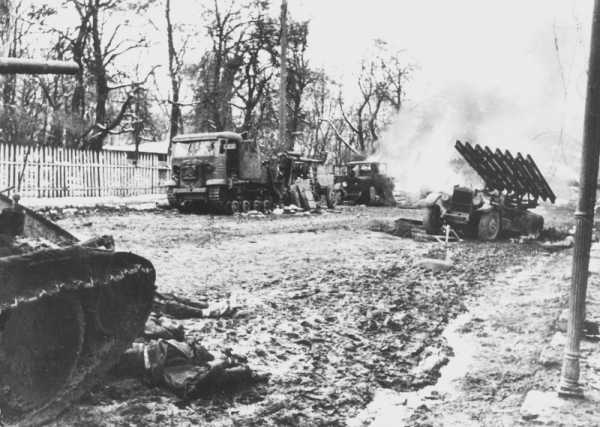

Подбитая реактивная установка, дата фото неизвестна

Впрочем, доставалось и самим ракетчикам. Как рассказывал ветеран-миномётчик Семён Савельевич Кристя, существовала строжайшая секретная инструкция. На некоторых форумах идет спор что именно из-за секрета топлива, немцы старались захватить установку. Как видно на фото установка была захвачена и не одна.

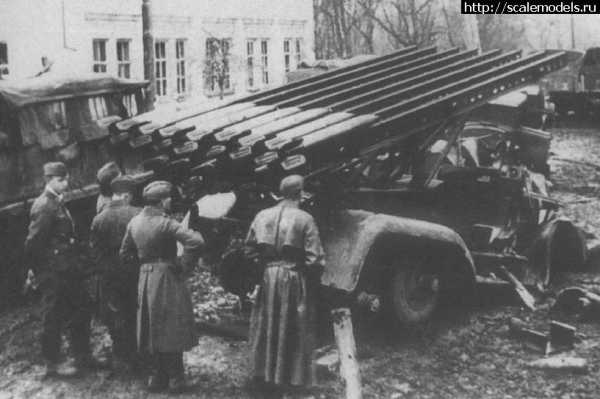

Реактивный миномет БМ-13-16, на шасси машины ЗИС-6 захваченный неповрежденным немецкими войсками, фото Восточный фронт, осень 1941 года

Реактивный миномет БМ-13-16 брошенный при отступлении. Лето 1942 года, Восточный фронт фото, как видно из обеих фото боекомплект отстрелян, на самом деле состав снарядов не представлял секрета, ро крайней мере для наших союзников, основную массу снарядов делали они

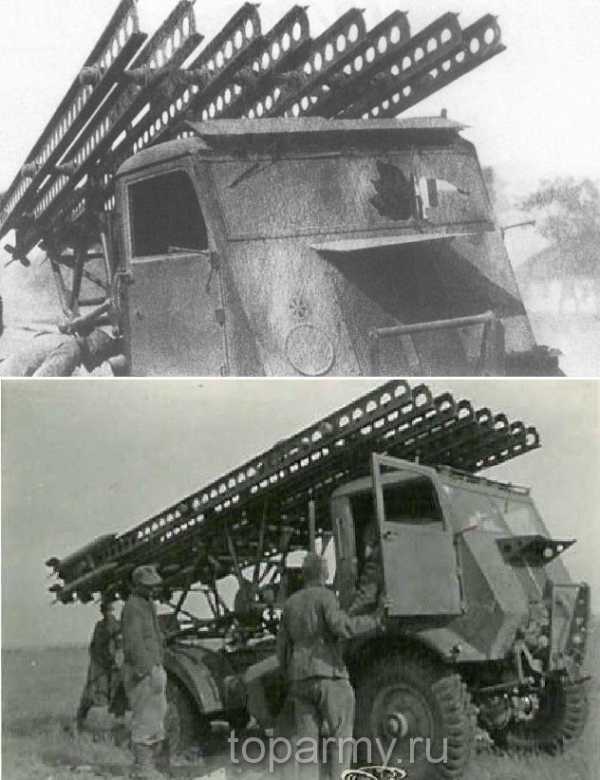

Реактивный миномет Б-13-16 Катюша на шасси ЗИС-6 (захвачена немцами), как видно на фото с полным боекомплектом

В случае угрозы возможного захвата ракетной установки врагом, экипаж «БМ-13 Катюша реактивная установка залпового огня фото» должен был подорвать установку с помощью системы самоликвидации. Что при этом будет с самим экипажем — составители инструкции не уточняли… Именно так покончил с собой в окружении 7 октября 1941 г. раненый капитан Иван Андреевич Флёров. Зато товарищ Кристя дважды попадал в плен, выловленный специальными командами Вермахта, которые направлялись для захвата «катюш» и их экипажей. Семён Савельевич, надо сказать, был везучим. Он дважды смог бежать из плена, оглушив охрану. Но вернувшись в родной полк, молчал об этих подвигах. А то, как многие, попал бы из огня да в полымя… Такие приключения чаще случались в первый год войны. Потом и войска наши перестали отступать столь быстро, что за фронтом можно было не успеть даже на автомобиле, да и сами ракетчики, обретя необходимый боевой опыт, стали действовать осмотрительнее.

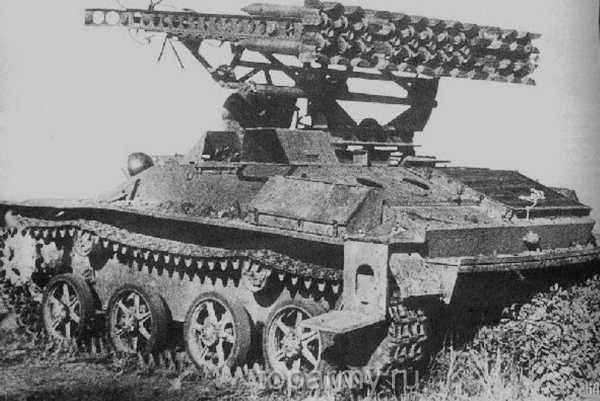

БМ-13 Катюша реактивный миномет на шасси танка Т-40, кстати американцы так же ставили на Шерман, свои системы залпового огня

Сначала на позиции выходили офицеры, которые производили соответствующие расчёты, кстати, довольно сложные, поскольку приходилось учитывать не только расстояние до цели, скорость и на-правление ветра, по даже температуру воздуха, которая тоже влияла на траекторию полёта ракет. После того как все вычисления были сделаны, машины выдвигались на позицию, производили несколько залпов (обычно не более пяти) и быстро мчались в тыл. Промедление в этом случае и впрямь было подобно смерти — немцы сразу накрывали место, откуда стреляли реактивные миномёты, ответным артиллерийским огнём.
Во время наступления тактика при-менения «катюш», окончательно отработанная к 1943 г. и до конца войны применявшаяся повсеместно, была такой: в самом начале наступ¬ления, когда требовалось взломать глубоко эшелонированную оборону врага, артиллерия образовывала так называемый «огневой вал». В начале обстрела все гаубицы (зачастую и тяжёлые самоходки) и реактивные миномёты обрабатывали первый рубеж обороны. Затем огонь переходил па укрепления второй линии, а атакующая пехота занимала окопы и блиндажи первой. После этого огонь переносился на третий рубеж, а пехотинцы тем временем занимали второй.

Катюша реактивная установка залпового огня на базе Ford-Marmon фото

Скорее всего та же часть, фото сделано с другого ракурса

При этом чем дальше вперёд уходила пехота, тем меньше её могла поддерживать ствольная артиллерия — буксируемые орудия не могли сопровождать её па всём протяжении наступления. Эта задача возлагалась па гораздо более мобильные САУ и «катюши». Именно они вместе с тапками шли следом за пехотой, поддерживая её огнём.
Теперь солдатам Вермахта было уже не до охоты за «катюшами». Да и сами установки, которые всё чаще стали базироваться па полпоприводных американских Studebaker US6, не представляли особой тайны. Направляющими ракет при запуске служили стальные рельсы, угол наклона их регулировался вручную простой винтовой передачей. Некоторый секрет представляли лишь сами ракеты, точнее, их начинка. А их-то после залпа на установках как раз и не оставалось. Делались попытки монтажа пусковых установок и на базе гусеничных машин, но скорость передвижения для реактивной артиллерии оказалась важнее проходимости. Ставились «катюши» также на бронепоезда и корабли

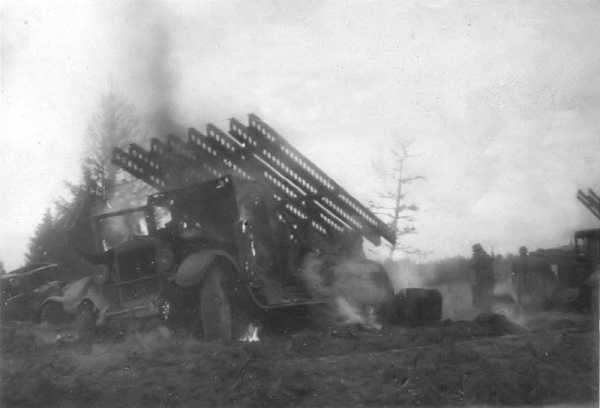

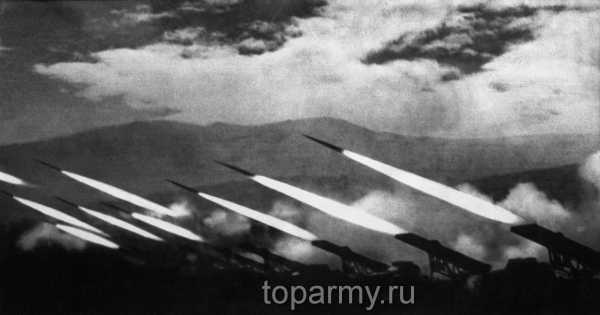

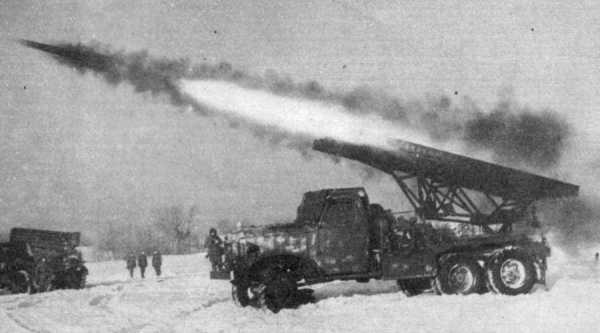

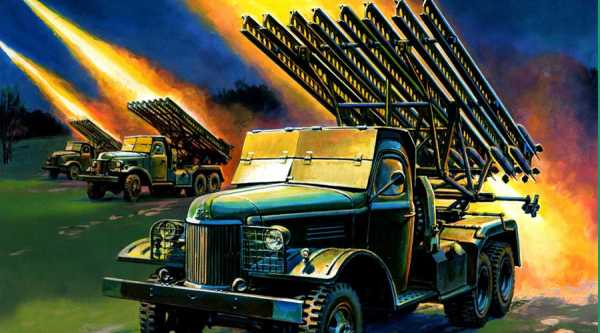

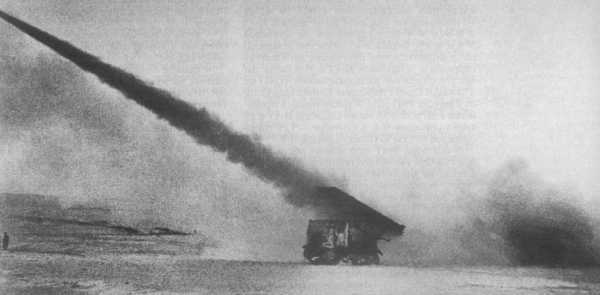

БМ-13 Катюша ведет огонь фото

БМ-13 Катюша реактивная установка залпового огня на улицах Берлина фото

Кстати, наладить в РНИИ производство порохов для снаряжения ракет Костиков толком так и не смог. Дело дошло до того, что ракетное твёрдое топливо одно время производили для нас американцы по нашим рецептам (!). Это и послужило ещё одной причиной расформирования института… А как дела обстояли у наших противников, у них имелся своя реактивная установка шестиствольный миномет, Небельверфер.

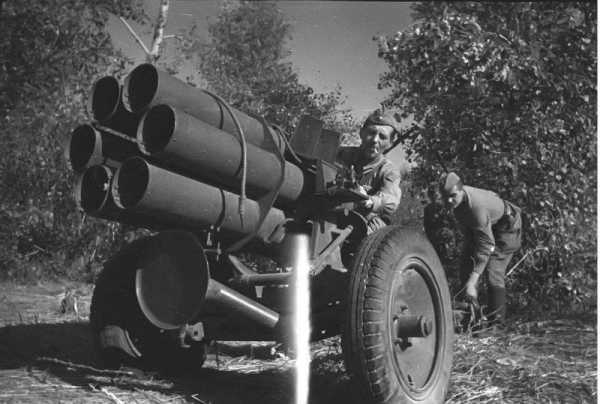

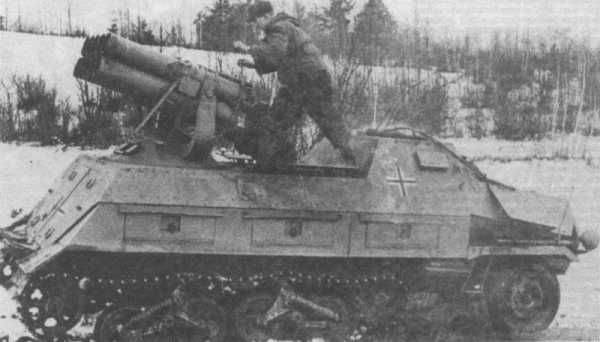

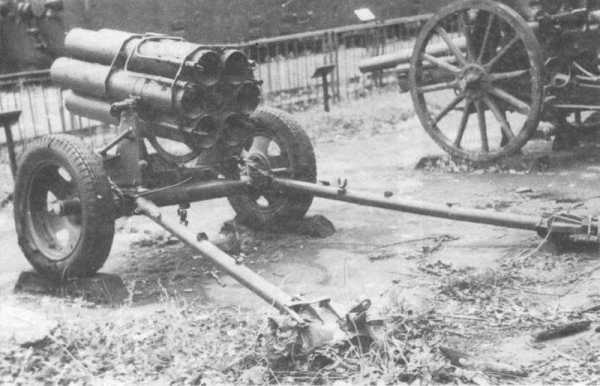

Небельверфер. Немецкая реактивная установка 15 см фото

Использовался с самого начала войны, но столь массовых формирований частей как у нас, у немцев не было, смотри статью «Немецкий шестиствольный миномет».
Конструкторский и боевой опыт, полученный на «катюшах», послужил основой для создания и дальнейшего совершенствования «градов», «ураганов», «тайфунов» и других установок залпового огня. Одно лишь осталось почти на прежнем уровне — точность залпа, которая и сегодня оставляет желать лучшего. Ювелирной работу реактивных систем никак не назовёшь. Потому и лупят из них в основном по площадям, в том числе и на нынешней украинской войне. А страдают от этого огня зачастую больше мирные жители, подобно советским гражданам, имевшим неосторожность оказаться в своих избушках в 41-м вблизи станции Орша…

toparmy.ru

Катюша (21 фото)

Хотелось разместить несколько фотографий реактивных минометов именуемых у нас в народе «Катюша». Фото не систематизированны и я не претендую на энциклопидичность поста. Поэтому не надо меня упрекать в том, что я не указал тактико-технические данные и дни и часы снятия представленных снимков. Просто смотрите, надеюсь в чем то удивляйтесь, узнавайте что-то новое для себя.

Уничтоженная на окраине Мценска советская техника: разбитые «Катюши» БМ-13 на шасси ЗиС-6, тягач СТЗ-5 с пристрелочной зениткой, сожженный танк Т-34.

Это «Катюши» из состава 9-го гвардейского минометного полка, оставленные в Мценске после отхода советских войск. 11 октября в город для уничтожения реактивных установок была отправлена группа из четырех танков Т-34 11-й танковой бригады под командованием политрука — Героя Советского Союза Николая Поликарповича Власенко (награжден 7.04.1940г). Группе удалось прорваться в город. Танк Власенко ближе всех подобрался к «Катюшам» и исходя из сложившейся ситуации (точные обстоятельства не известны), политрук вызвал огонь артиллерии на себя. Танк погиб вместе с экипажем, но установки были уничтожены, задание выполнено. Это официальная версия подвига Н.П. Власенко.

Но есть еще несколько версий событий этого эпизода войны: в частности, версия, что «Катюши» были повреждены и вывести их из города было невозможно, поэтому танкисты уничтожили их огнем из пушек своих танков, а машина Власенко подбита в бою с немцами и не было вызова огня на себя. Стоит отметить, что на этом снимке, и на других снимках этого места, не видны следы артиллерийского обстрела. Но как бы то ни было в основном задача была выполнена, правда ценой многих жизней наших танкистов и разведчиков, выдвинувшихся на броне.

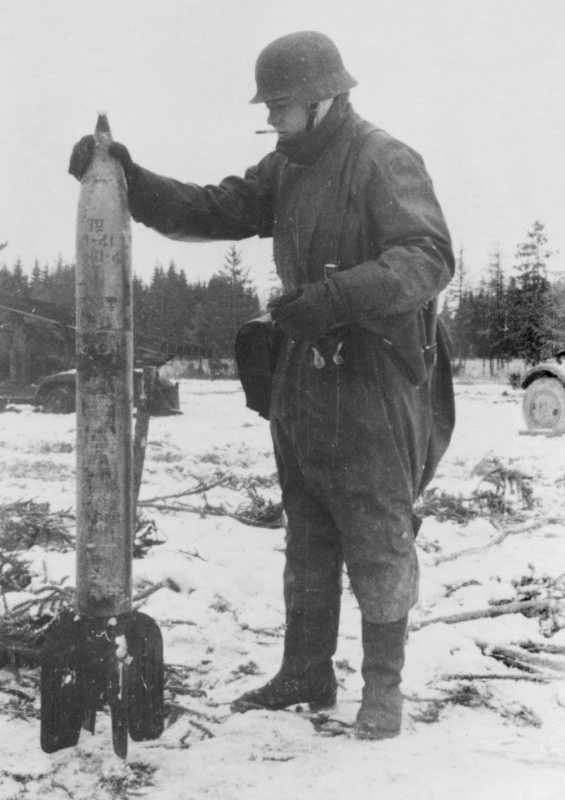

Врагу доставались и реактивные установки и боеприпасы. Поскольку ни одна немецкая реактивная установка не достигала дальности стрельбы «Катюш», Верховное командование вермахта (как писали в советской военно-исторической литературе: «спрятав в карман нацистскую спесь») отдало приказ о детальном изучении конструкции советских ракет и создании аналогичной системы. Реализация этой задачи была поручена заводу ‘Waffenfabrik Brunn’ ( бывшие заводы ‘Ceska Zbrojovka’ в Брно), который до конца 1943 года разработал модифицированный реактивный снаряд. Конструктивно эти снаряды представляли собой почти точную копию советских 82-мм реактивных снарядов М-8, но точность стрельбы благодаря вращению, сообщаемому стабилизаторами, установленными под углом к корпусу снаряда, была выше, чем у советского образца (хотя ниже, чем у немецких турбореактивных мин). Подверглась изменениям и конструкция головной части ракеты. Электрический запал был вынесен на один из ведущих носков, что благоприятно отразилось на надежности ракеты. В целом 8 cm Wurfgranate Spreng (такое обозначение получил новый тип РС) оказалась более удачной, чем ее советский прототип. Фактически скопирована и сама советская ПУ: 48 направляющих непривычного для немцев рельсового типа (официальное название: 8 cm Raketen-Vielfachwerfer)

Впрочем, первым масло в огонь этой истории подлил Эрих фон Манштейн, описавший в своих «Утерянных победах» прелюбопытнейшую ситуацию:

» 22 августа мы достигли реки Ловать юго-восточнее Старой Руссы, несмотря на то, что в этой песчаной местности, почти полностью лишенной дорог, пехоте обеих моторизованных дивизий пришлось большую часть пути проходить пешим строем. Все же корпус за эти дни захватил 12000 пленных, 141 танк, 246 орудий, а также сотни пулеметов, автомашин и другие средства транспорта. Среди трофеев находились две интересные вещи. Одна из них — новенькая батарея немецких 88-мм зенитных орудий образца 1941 г.! Вторая — это первое советское реактивное орудие, захваченное немецкими войсками. Я особенно был заинтересован в эвакуации этого орудия. Как же я был возмущен, когда мне доложили, что орудие не может быть отправлено в тыл, так как кто-то снял с него скаты. Кто же это сделал? Не кто иной, как мой второй адъютант, майор Ниман, которому эти скаты показались подходящими для нашего штабного автобуса. Он был весьма огорчен, когда узнал, что ему придется вернуть скаты и опять надеть их на старое место.»

Ford WOT 8(форд канадский) БM-13-16

Первыми «Катюшами», попавшими к немцам в относительной целости, значатся три «автомобильные ракетные пусковые установки», захваченные 19 сентября 1941 г. во время наступления немецких войск на Вязьминском направлении, плюс еще две установки достались немцам в Орле.

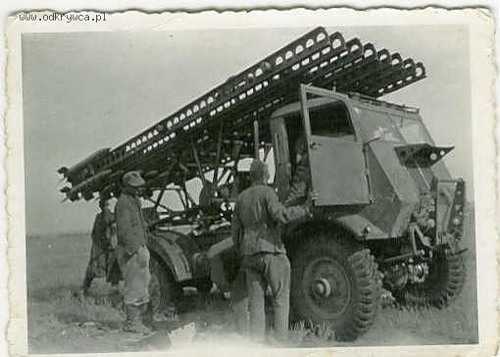

Немецкий солдат осматривает захваченную советскую установку БМ-13-16 («Катюша») на шасси трактора СТЗ-5. Немалое количестов таких вот эрзацов «Катюш» было захвачено немцами и их союзниками на Барвенковском плацдарме во время Харьковского сражения мая 1942 года.

БM-13-16 на базе Chevrolet G 7107

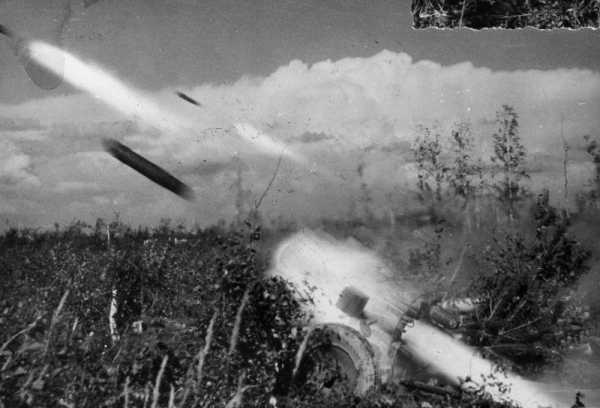

Так выглядел залп с боеприпасов на нашем порохе. Место пуска легко определялось противником по следу ракеты. Лендлизовский порох таких следов не оставлял.

19 сентября 1941 г. во время наступления немецких войск на Вязьминском направлении в качестве военных трофеев были захвачены три автомобильные ракетные пусковые установки; еще две достались немцам в Орле

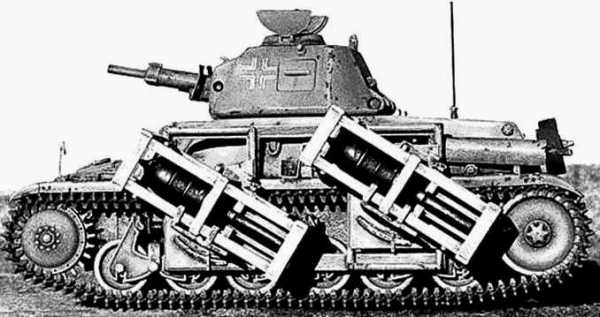

Также установка для снарядов М-8 была разработана на шасси легких танков Т-40, Т-60. Она имела 24 направляющих, и называлась БМ-8-24. Запас хода составлял всего 600 моточасов, а потом двигатель надо было менять, то есть отправлять в капитальный ремонт вместе с установкой. Тем не менее, «Катюши» на шасси Т-60 эксплуатировались, как минимум, до 1944 года.

В связи с начавшимися поставками техники по ленд-лизу появилась возможность использовать шасси грузовых автомобилей «Студебеккер» и «Форд-Мармон». Пусковая установка БМ-8-48 на этих шасси стала стандартной для стрельбы реактивными снарядами М-8 и состояла на вооружении гвардейских минометных полков до конца войны.

Боевые машины на шасси Т-60 и СТЗ-5 были приняты на вооружение 30 сентября 1941 года.

После начала производства установок БМ-13-16 на разных заводах в войсках использовалось до десяти разновидностей пусковой установки БМ-13, что затрудняло обучение личного состава и негативно сказывалось на эксплуатации боевой техники. По этим причинам была разработана и в апреле 1943 года принята на вооружение унифицированная (нормализованная) пусковая установка БМ-13Н. Многие утверждают, что БМ-13Н устанавливалась только на «Студебеккеры», но это вопрос спорный.

Горная «Катюша»

В конце войны, при штурме городов, реактивные снаряды применялись и в одиночном варианте. Так, снаряды М-13 запускались в том числе с трофейных немецких пулеметных станков, а М-31 — из заводских деревянных укупорок.

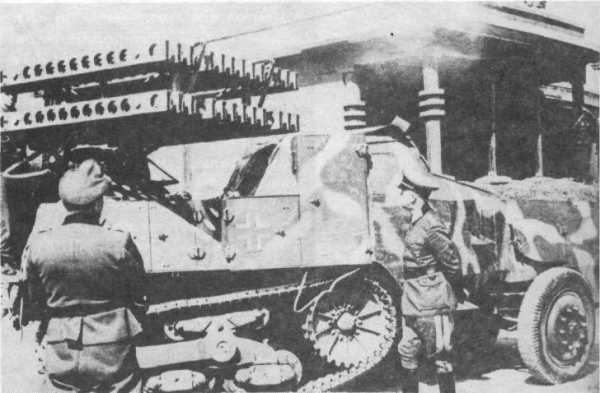

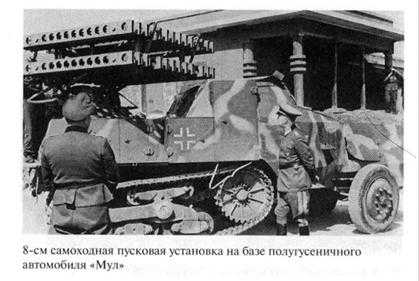

48-зарядные 80-мм пусковые установки на базе полугусеничного бронетранспортера SdKfz 4 и трофейного французского полугусеничного бронеавтомобиля SOMUA MCL начали поступать в дивизионы реактивной артиллерии войск СС в конце войны. Всего было выпущено не более двадцати таких установок.

Далее даже комментировать не буду, фашисты и есть фашисты.

Другие статьи:

nlo-mir.ru

Ракетные установки — от «Катюши» до «Смерча»

Предшественниками современных ракетных установок можно считать орудия из Китая. Снаряды могли преодолеть расстояние в 1,6 км, выпуская в цели огромное количество стрел. На Западе такие приспособления появились только через 400 лет.

История создания ракетных орудий

Первые ракеты появились исключительно благодаря появлению пороха, который изобрели в Китае. Алхимики открыли этот элемент случайно, когда изготавливали эликсир для вечной жизни. В XI веке впервые были использованы пороховые бомбы, которые направляли к цели из катапульт. Это было первое оружие, механизм которого напоминает ракетные установки.

Ракеты, созданные в Китае в 1400 году, были максимально похожи на современные орудия. Дальность их полета составляла более 1,5 км. Они представляли собой две ракеты, оборудованные двигателями. Перед падением из них вылетало огромное количество стрел. После Китая такое оружие появилось в Индии, потом попало в Англию.

Генерал Конгрев в 1799 году на их основе разрабатывает новый вид снарядов из пороха. Их сразу принимают на вооружение в английскую армию. Тогда появились огромные пушки, которые выпускали ракеты на расстояние в 1,6 км.

Ещё раньше, в 1516 году, низовые запорожские казаки под Белгородом при уничтожении татарской орды крымского хана Мелик-Гирея применили ещё более инновационные ракетные установки. Благодаря новому вооружению они смогли победить татарское войско, которое было намного многочисленнее казацкого. К сожалению, секрет своей разработки запорожцы унесли с собой, погибнув в последующих боях.

Достижения А. Засядько

Большой прорыв в создании пусковых установок был сделан Александром Дмитриевичем Засядько. Именно он придумал и успешно воплотил в жизнь первые УЗО – установки залпового огня. Из одной такой конструкции можно было выпустить почти одновременно не менее 6 ракет. Установки имели небольшой вес, что давало возможность переносить их в любое удобное место. Разработки Засядько были высоко оценены великим князем Константином, братом царя. В своем отчете Александру I он ходатайствует о присвоении полковнику Засядько чина генерал-майора.

Разработка ракетных установок в XIX-XX вв.

В XIX веке конструированием реактивных снарядов на нитропорохе (бездымном порохе) начали заниматься Н.И. Тихомиров и В.А. Артемьев. Первый запуск такой ракеты произвели в СССР в 1928 году. Снаряды могли преодолевать расстояние в 5-6 км.

Благодаря вкладу русского профессора К.Э Циолковского, ученых из РНИИ И.И. Гвая, В.Н. Галковского, А.П. Павленко и А.С. Попова в 1938-1941 годах появилась многоразрядная ракетная пусковая установка РС-М13 и установка БМ-13. В это же время русские ученые создают реактивные снаряды. Эти ракеты — «эрэсы» — станут основной частью пока не существующей «Катюши». Над её созданием будут трудиться ещё несколько лет.

Установка «Катюша»

Как оказалось, за пять дней до нападения Германии на СССР группа Л.Э. Шварца демонстрировала в Московской области новое орудие под названием «Катюша». Ракетная установка в то время именовалась БМ-13. Испытания проводили 17 июня 1941 года на Софринском полигоне при участии Начальника Генштаба Г.К. Жукова, народных комиссаров обороны, боеприпасов и вооружения, и прочих представителей Красной Армии. 1 июля эта боевая техника уехала из Москвы на фронт. А через две недели «Катюша» побывала в первом боевом крещении. Гитлер был повержен в шок, узнав об эффективности этой ракетной установки.

Немцы боялись этого орудия и всячески пытались его захватить или уничтожить. Попытки конструкторов воссоздать в Германии такое же орудие не приносили успехов. Снаряды не набирали скорость, имели хаотичную траекторию полета и не попадали в цель. Порох советского производства был явно другого качества, на его разработку потратили десятилетия. Немецкие аналоги не могли его заменить, что и приводило к нестабильной работе боеприпасов.

Создание этого мощного оружия открыло новую страницу в истории развития артиллеристского оружия. Грозная «Катюша» стала носить почетное звание «орудие победы».

Особенности разработки

Ракетные установки БМ-13 состоят из шестиколесного полноприводного грузовика и специальной конструкции. За кабиной экипажа была закреплена система для запуска ракет на платформе, установленной там же. Специальный подъемник при помощи гидравлики поднимал переднюю часть установки под углом 45 градусов. Первоначально не было предусмотрено перемещение платформы вправо или влево. Поэтому для наведения на цель необходимо было развернуть полностью весь грузовик. 16 ракет, выпущенных из установки, летели по свободной траектории до места нахождения врага. Экипаж делал поправки уже при ведении огня. До сих пор более современные модификации этого оружия используются армией некоторых стран.

На смену БМ-13 в 1950-х годах пришла реактивная система залпового огня (РСЗО) БМ-14.

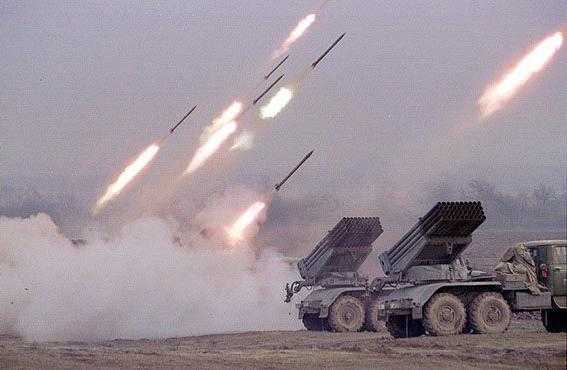

Ракетные установки «Град»

Следующей модификацией рассматриваемой системы стал «Град». Ракетная установка была создана для тех же целей, что и предыдущие аналогичные образцы. Только задачи для разработчиков усложнились. Дальность стрельбы должна была составлять не менее 20 км.

Разработкой новых снарядов занялся НИИ 147, который до этого не создавал подобного оружия. В 1958 году под руководством А.Н. Ганичева при поддержке Госкомитета по оборонной технике были начаты работы по разработке реактивного снаряда для новой модификации установки. Для создания применили технологию изготовления артиллерийских гильз. Корпуса создавали при помощи метода горячей вытяжки. Стабилизация снаряда происходила за счет хвостового оперения и вращения.

После многочисленных опытов в реактивных снарядах «Град» впервые использовали оперение из четырех лопастей изогнутой формы, которые раскрывались при старте. Таким образом, А.Н. Ганичев смог добиться того, что ракета отлично входила в трубчатую направляющую, и при полете её система стабилизации оказалась идеальной для дальности стрельбы на 20 км. Основными создателями стали НИИ-147, НИИ-6, ГСКБ-47, СКБ-203.

Испытания проводились на полигоне «Ржевка» под Ленинградом 1 марта 1962 г. И через год, 28 марта 1963 г., на вооружение страны приняли «Град». Ракетная установка была запущена в серийное производство 29 января 1964 г.

Состав «Града»

СЗО БМ 21 включает следующие элементы:

— ракетную установку, которая смонтирована на корме шасси автомобиля «Урал-375Д»;

— систему управления огнем и транспортно-заряжающий автомобиль 9Т254 на базе «ЗиЛ-131»;

— 40 трехметровых направляющих в виде труб, установленных на основании, которое поворачивается в горизонтальной плоскости и наводится вертикально.

Наведение осуществляется ручным способом или при помощи электропривода. Заряжается установка вручную. Автомобиль может передвигаться заряженным. Стрельба ведется залпом или одиночными выстрелами. При залпе в 40 снарядов поражается живая сила на площади в 1046 кв. м.

Снаряды для «Града»

Для стрельбы можно использовать различные типы реактивных снарядов. Они отличаются по дальности стрельбы, массе, цели поражения. Их используют для поражения живой силы, бронированной техники, минометных батарей, самолетов и вертолетов на аэродромах, минирования, установки дымовых завес, создания радиопомех, отравления при помощи химического вещества.

Модификаций системы «Град» огромное количество. Все они состоят на вооружении в различных странах мира.

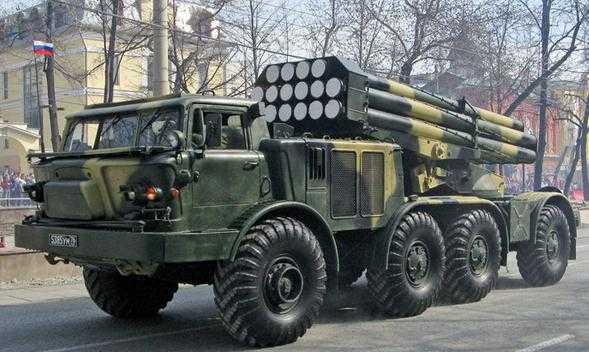

Дальнобойная РСЗО «Ураган»

Одновременно с разработкой «Града» Советский Союз занимался созданием дальнобойной реактивной системы залпового огня (РСЗО). До появления «Урагана» испытывали ракетные установки Р-103, Р-110 «Чирок», «Коршун». Все они были оценены положительно, но являлись недостаточно мощными и имели свои недостатки.

В конце 1968 года началась проработка дальнобойной 220-мм СЗО. Первоначально её назвали «Градом-3». В полном объеме новая система была взята в разработку после решения министерств оборонной промышленности СССР от 31 марта 1969 года. На Пермском орудийном заводе № 172 в феврале 1972 года изготовили прототип РСЗО «Ураган». Ракетная установка была принята на вооружение 18 марта 1975 года. Через 15 лет в Советском Союзе размещалось 10 реактивных артполков РСЗО «Ураган» и одна реактивная артбригада.

В 2001 году столько систем «Ураган» было на вооружении в странах бывшего СССР:

— Россия – 800;

— Казахстан – 50;

— Молдавия – 15;

— Таджикистан – 12;

— Туркмения – 54;

— Узбекистан – 48;

— Украина – 139.

Снаряды к «Ураганам» очень схожи с боеприпасами к «Градам». Одинаковыми составляющими являются ракетные части 9М27 и пороховые заряды 9Х164. Для уменьшения дальности действия на них также надевают тормозные кольца. Их длина составляет 4832-5178 мм, а вес – 271-280 кг. Воронка в грунте средней плотности имеет диаметр в 8 метров и глубину в 3 метра. Дальность стрельбы составляет 10-35 км. Осколки от разрыва снарядов на расстоянии 10 м могут пробить 6-мм стальную преграду.

Для каких целей используют системы «Ураган»? Ракетная установка предназначена для поражения живой силы, бронированной техники, артподразелений, тактических ракет, зенитных комплексов, вертолетов на стоянках, узлов связи, военно-промышленных объектов.

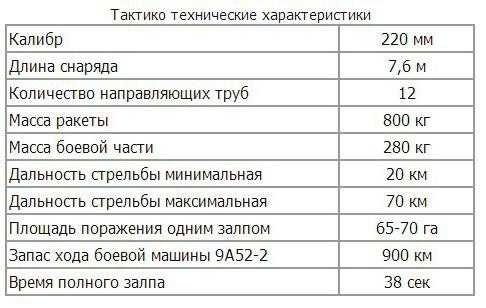

Точнейшая РСЗО «Смерч»

Уникальность системы состоит в сочетании таких показателей, как мощность, дальность и точность. Первая в мире РСЗО с управляемыми вращающимися снарядами – это ракетная установка «Смерч», которая до сих пор не имеет аналогов в мире. Её ракеты способны долетать до цели, которая находится в 70 км от самого орудия. Новую РСЗО приняли на вооружение в СССР 19 ноября 1987 года.

В 2001 году системы «Ураган» находились в таких странах (бывшего СССР):

— Россия – 300 машин;

— Белоруссия – 48 машин;

— Украина – 94 машины.

Снаряд имеет длину в 7600 мм. Его вес составляет 800 кг. Все разновидности имеют огромное разрушающее и поражающее действие. Потери от батарей «Урагана» и «Смерча» приравниваются к действиям тактического ядерного оружия. При этом их применение мир не рассматривает как столь опасное. Они приравниваются к оружию типа пушки или танка.

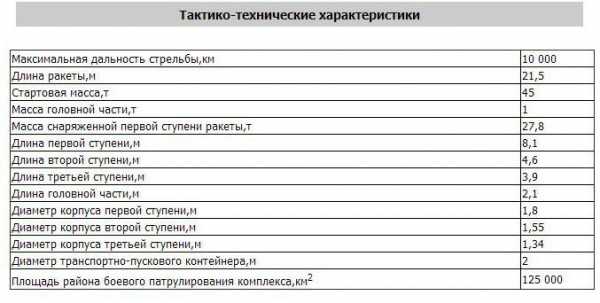

Надежный и мощный «Тополь»

В 1975 году в Московском институте теплотехники начали разрабатывать мобильную систему, способную запускать ракету с различных мест. Таким комплексом стала ракетная установка «Тополь». Это был ответ Советского Союза на появление управляемых американских межконтинентальных баллистических ракет (их приняли на вооружение в США в 1959 г.).

Первые испытания прошли 23 декабря 1983 года. За время проведения целой серии запусков ракета показала себя надежным и мощным оружием.

В 1999 г. в десяти позиционных районах было расположено 360 комплексов «Тополь».

Каждый год в России производят запуск одной ракеты «Тополь». Со времени создания комплекса было проведено порядка 50 испытаний. Все они прошли без каких-либо сложностей. Это говорит о высочайшей надежности оборудования.

Для поражения целей малого размера в Советском Союзе была разработана дивизионная ракетная установка «Точка-У». Работа по созданию этого орудия началась 4 марта 1968 года по Постановлению Совета Министров. Исполнителем стало Коломенское КБ. Главный конструктор – С.П. Непобедимый. За систему управления ракет отвечал ЦНИИ АГ. Пусковую установку производили в Волгограде.

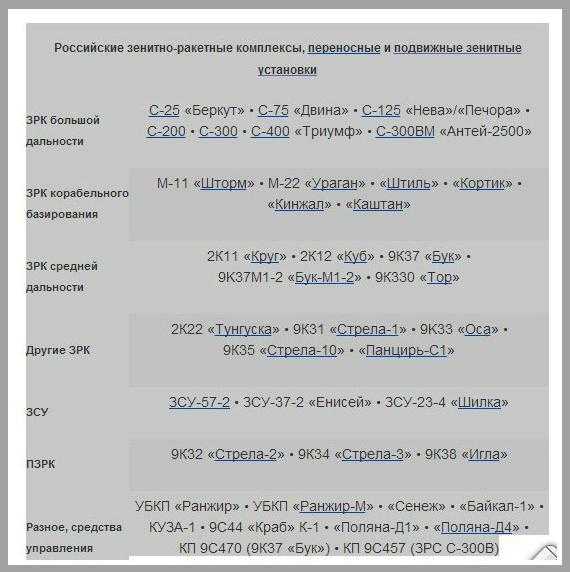

Что такое ЗРК

Набор различных боевых и технических средств, которые связаны воедино для борьбы со средствами нападения противника с воздуха и космоса, называется зенитным ракетным комплексом (ЗРК).

Их различают по месту проведения военных действий, по мобильности, по способу движения и наведения, по дальности действия. К таким относится ракетная установка «Бук», а также «Игла», «Оса» и другие. Чем же отличается конструкция такого типа? Зенитно-ракетная установка включает средства для разведки и транспортировки, автоматическое сопровождение воздушной цели, пусковую установку зенитных управляемых ракет, устройства для управления ракетой и её сопровождения, средства контроля над оборудованием.

fb.ru

«Лука» и «Катюша» против «Ванюши» » Военное обозрение

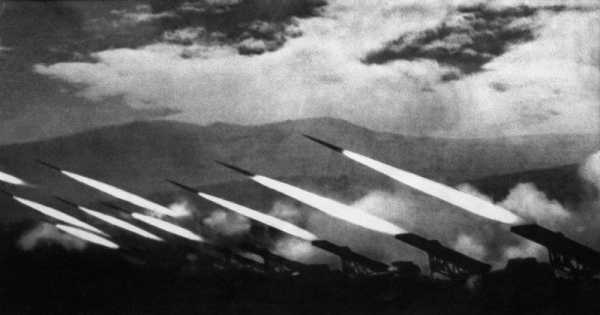

Залп гвардейских реактивных минометов БМ-13 «Катюша», на шасси американских грузовиков «Стедебеккер» (Studebaker US6). Район Карпат, западная Украина

или рассказ о том, как «Катюша» стала «Катюшей» и вытеснила из истории немаловажного героя «Луку» с неприличной, но вполне фронтовой «фамилией»


О «КАТЮШАХ» — реактивных установках залпового огня, написано у нас, пожалуй, больше, чем о любом другом виде оружия. Тем не менее, поскольку до сих пор, несмотря на все законы и указы, архивные документы периода Великой Отечественной войны недоступны независимому исследователю, вместе с объективной информацией читатель получает изрядную дозу полуправды, откровенного вранья и сенсаций, высосанных из пальцев недобросовестных журналистов. Тут и поиски отца «Катюши», и разоблачение «лжеотца», бесконечные рассказы о массовом расстреле из «Катюш» немецких танков, и мутанты на постаментах — пусковые установки реактивных снарядов, кой-как смонтированные на автомобилях ЗИС-5, на которых они никогда не воевали, или вообще на послевоенных автомобилях, выдаваемых за боевые реликвии.

На самом деле в Великой Отечественной войне использовались десятки типов неуправляемых ракет и пусковых установок. Название «Катюша» в официальных документах не использовалось, а было придумано солдатами. Обычно «Катюшами» называли 132-мм снаряды М-13, но часто это название распространялось на все PC. Но и снаряды М-13 имели несколько разновидностей и несколько десятков типов пусковых установок. Так что здесь не тот случай, чтобы искать «гениального прародителя».

С X века китайцы применяли в боевых действиях ракеты с пороховыми двигателями. В первой половине XIX века ракеты довольно широко использовались в Европейских армиях (ракеты В. Конгрева, А. Д. Засядько, К. К. Константинова и другие). Но к концу века снимаются с вооружения (в Австрии в 1866 г., в Англии в 1885 г., в России в 1879 г.). Это было связано с успехами в развитии нарезной артиллерии и господством доктрины, по которой все задачи полевой войны вполне может решать 75—80-мм дивизионная пушка. В конце XIX — начале XX века на вооружении русской армии осталась только осветительная ракета.

Принципиально новым было использование в ракетах бездымного медленно горящего пороха. 3 марта 1928 г. произведен первый в мире пуск такой 82-мм ракеты конструкции Тихомирова-Артемьева.

Дальность полета составила 1300 м, а в качестве пусковой установки использован миномет.

Калибр наших ракет периода Великой Отечественной войны 82 мм и 132 мм был определен ни чем иным, как диаметром пороховых шашек двигателя. Семь 24-мм пороховых шашек, плотно уложенных в камеру сгорания, дают диаметр 72 мм, толщина стенок камеры — 5 мм, отсюда диаметр (калибр) ракеты 82 мм. Семь более толстых (40-мм) шашек таким же образом дают калибр 132 мм.

Важнейшим вопросом при конструировании PC является способ стабилизации. Советские конструкторы предпочли оперенные PC и придерживались этого принципа до конца войны.

В 30-е годы были испытаны ракеты с кольцевым стабилизатором, не выходящим за габариты снаряда. Такими можно было стрелять из трубчатых направляющих. Но испытания показали, что с помощью кольцевого стабилизатора добиться устойчивого полета невозможно. Затем отстреляли 82-мм ракеты с размахом четырехлопастного оперения в 200, 180, 160, 140 и 120 мм. Результаты были вполне определенные — с уменьшением размаха оперения уменьшались устойчивость полета и кучность. Оперение же с размахом более 200 мм смещало центр тяжести снаряда назад, что также ухудшало устойчивость полета. Облегчение оперения за счет уменьшения толщины лопастей стабилизатора вызывало сильные колебания лопастей вплоть до их разрушения.

В качестве пусковых для оперенных ракет были приняты желобковые направляющие. Опыты показали, что чем они длиннее, тем выше кучность снарядов. Длина для PC-132 являлась максимальной — 5 м из-за ограничений по железнодорожным габаритам.

В декабре 1937 г. 82-м реактивные снаряды (PC) поступили на вооружение истребителей И-15 и И-16, а в июле 1938 г. PC-132 приняли на вооружение бомбардировщиков.

Принятие на вооружение этих же снарядов для наземных войск затянулось по многим причинам, важнейшей из которых была их низкая кучность. По опыту Великой Отечественной войны мы рассматриваем 82-мм и 132-мм реактивные снаряды как осколочно-фугасные, хотя первоначально начинкой являлись зажигательные и отравляющие вещества. Так, в 1938 г. был принят на вооружение 132-мм реактивный химический снаряд РСХ-132. Другой вопрос, что зажигательные снаряды оказались неэффективными, а химические не применялись по политическим соображениям.

Основным направлением совершенствования ракет в ходе Великой Отечественной войны было улучшение кучности, а также — увеличение веса боевой части и дальности полета.

Реактивные снаряды были неэффективны при стрельбе по малоразмерным целям вследствие огромного рассеивания. Поэтому использование PC для стрельбы по танкам практически невозможно. Так, даже по таблицам стрельбы 1942 г. при дальности стрельбы 3000 м отклонение по дальности составляло 257 м, а боковое — 51 м. Для меньших расстояний отклонение по дальности вообще не приводилось, т. к. рассеивание снарядов не поддавалось расчету. Нетрудно представить вероятность попадания PC в танк на такой дистанции. Если же теоретически представить, что боевая машина как-то ухитрится выстрелить в танк в упор, то и тут начальная скорость 132-мм снаряда составляет всего 70 м/с, что явно недостаточно, чтобы пробить броню «тигра» или «пантеры». Здесь недаром оговорен год издания таблиц стрельбы.

По таблицам стрельбы ТС-13 одного и того же PC М-13 среднее отклонение по дальности в 1944 г. составляет 105 м, а в 1957 г. — 135 м, боковое соответственно — 200 и 300 метров. Очевидно, что вернее таблицы 1957 г., в которых рассеивание увеличилось почти в 1,5 раза.

В ходе войны отечественные конструкторы непрерывно работали над улучшением кучности PC с крыльевыми стабилизаторами. Так, например, был создан снаряд М-13 уменьшенной дальности с баллистическим индексом ТС-14, который отличался от классического М-13 (ТС-13) только меньшим весом порохового двигателя, дальностью, но несколько большими кучностью и крутизной траектории (гаубичностью).

Основной причиной низкой кучности PC типа М-13 (ТС-13) был эксцентриситет тяги ракетного двигателя, т. е. смещение вектора тяги от оси ракеты из-за неравномерного горения пороха в шашках. Это явление легко устраняется при вращении ракеты, тогда импульс силы тяги будет всегда совпадать с осью ракеты. Вращение, придаваемое оперенной ракете с целью улучшения кучности, называется проворотом. Ракеты с проворотом не следует путать с турбореактивными.

Скорость проворота оперенных ракет составляла несколько десятков, в лучшем случае — сотен оборотов в минуту, что недостаточно для стабилизации снаряда вращением (причем вращение происходит на активном участке полета (пока работает двигатель), а затем постепенно прекращается. Угловая скорость турбореактивных снарядов, не имеющих оперения, составляет несколько тысяч оборотов в минуту, чем создается гироскопический эффект, и соответственно более высокая точность попадания, чем у оперенных снарядов, как невращающихся, так и с проворотом. В обоих типах снарядов вращение происходит за счет истечения пороховых газов основного двигателя через маленькие (несколько мм в диаметре) сопла, направленные под углом к оси снаряда.

Реактивные снаряды с проворотом за счет энергии пороховых газов у нас называли УК — улучшенной кучности, например М-13УК и М-31УК. Кроме того проворот снаряда мог быть создан и другими способами. Так, например, в 1944 г. на вооружение поступили снаряды М-13 (ТС-46) и М-31 (ТС-47), отличавшиеся от обычных невращающихся ТС-13 и ТС-31 только изогнутым косопоставленным оперением, за счет которого происходил проворот снаряда в полете. Эффективным средством для проворота любых оперенных снарядов стали спиральные направляющие.

Испытания опытных образцов спиральных направляющих начались в середине 1944 г. Помимо вращения снарядов спиральные направляющие обладали большей живучестью по сравнению с прямолинейными направляющими, т. к. были менее подвержены действию пороховых газов.

К апрелю 1945 г. изготовили 100 боевых машин Б-13-СН (СН — спиральные направляющие), сформированы первые подразделения, вооруженные ими. При стрельбе из БМ-13-СН кучность снарядов М-13 и М-13УК была практически одинакова.

Вторым направлением развития отечественных PC было создание мощных фугасных снарядов, поскольку фугасное действие PC М-13 невелико. В июне 1942 г на вооружение приняли фугасный 132-мм снаряд М-20, который отличался от М-13 более тяжелой головной частью и, соответственно, меньшей дальностью стрельбы. Тем не менее фугасное действие М-20 вскоре тоже сочли недостаточным, и в середине 1944 г. его производство было прекращено.

Немецкий солдат осматривает захваченную советскую установку БМ-13-16 («Катюша») на шасси трактора СТЗ-5

Более удачным оказался снаряд М-30, в котором к ракетному двигателю от М-13 присоединялась мощная надкалиберная головная часть, выполненная в форме эллипсоида. Она имела максимальный диаметр 300 мм, За характерную форму головной части М-30 фронтовики называли Лукой М…вым (герой известной одноименной «эротической» поэмы). Естественно, что это прозвище, в отличие от растиражированной «Катюши», официальная пресса предпочитала не упоминать. «Лука», подобно германским 28-см и 30-см снарядам, запускался из деревянного упаковочного ящика, в котором он доставлялся с завода. Четыре, а позже восемь таких ящиков ставили на специальную раму, в результате чего получалась простейшая пусковая установка. Мощная головная часть М-30 имела неудачную аэродинамическую форму, и кучность стрельбы была в 2,5 раза хуже, чем у М-13. Поэтому снаряды М-30 применялись только массированно, на 1 км фронта прорыва было положено сосредотачивать не менее трех дивизионов М-30. Таким образом, на 1000 м линии обороны противника обрушивалось не менее 576 снарядов. По рассказам фронтовиков, часть снарядов М-30 застревала в укупорках и летела вместе с ними. Интересно, что думали немцы, наблюдая летящие на них кувыркающиеся деревянные ящики.

Существенным недостатком снаряда М-30 была малая дальность его полета. Этот недостаток частично устранили в конце 1942 г., когда создали новый 300-мм фугасный PC М-31 с дальностью стрельбы в 1,5 раза больше. В М-31 головная часть была взята от М-30, а ракетную — разработали заново, причем в основу ее конструкции положили двигатель экспериментального PC М-14.

В октябре 1944 г. принимается на вооружение дальнобойный PC М-13-ДД. Это был первый снаряд с двухкамерным ракетным двигателем. Обе камеры являлись штатными камерами снаряда М-13 и были последовательно соединены промежуточным соплом, которое имело восемь косонаклонных отверстий. Ракетные двигатели работали одновременно.

Первые установки для стрельбы М-13 имели индекс БМ-13-16 и монтировались на шасси автомобиля ЗИС-6. На этом же шасси монтировали и 82-мм ПУ БМ-8-36.

Автомобилей ЗИС-6 было всего несколько сотен, в начале 1942 г. их выпуск прекратили.

Установка для ракет М-13 (ранний вариант)

Пусковые установки ракет М-8 и М-13 в 1941—1942 гг. монтировали на чем угодно. Так, 6 направляющих снарядов М-8 устанавливали (на станки от пулемета Максим, 12 направляющих М-8 на мотоцикле, санях и аэросанях (М-8 и М-13), танках Т-40 и Т-60, бронированных железнодорожных платформах (БМ-8-48, БМ-8-72, БМ-13-16), речных и морских катерах и т. д. Но в основном ПУ в 1942— 1944 гг. монтировались на автомобилях, полученных по ленд-лизу — «Остин», «Додж», «Форд-Мармон», «Бедфорд» и т. д. За 5 лет войны из 3374 использованных под боевые машины шасси на ЗИС-6 приходится 372 (11%), на «Студебеккер» — 1845 (54,7%), на остальные 17 типов шасси (кроме «Виллиса» с горными ПУ) — 1157 (34,3%). Наконец было решено стандартизировать боевые машины на базе автомобиля «Студебеккер». В апреле 1943 г. такую систему приняли на вооружение под индексом БМ-13Н (нормализованная). В марте 1944 г. принимается самоходная ПУ для снарядов М-31 на шасси «Студебеккера» БМ-31-12.

Но в послевоенные годы о «Студебеккере» велено было забыть, хотя боевые машины на его шасси состояли на вооружении до начала 60-х годов. В секретных наставлениях «Студебеккер» именовался «машиной повышенной проходимости». На многочисленных постаментах вознеслись «Катюши»-мутанты на шасси ЗИС-5 или автомобилей послевоенных типов, которые упорно выдаются экскурсоводами за подлинные боевые реликвии, но подлинная БМ-13-16 на шасси ЗИС-6 сохранилась только в Артиллерийском музее в Санкт-Петербурге.

Тактика применения реактивных снарядов в значительной мере изменилась к началу 1945 г., когда боевые действия перешли с бескрайних русских полей на улицы немецких городов. Бить по малоразмерным целям реактивными снарядами стало почти бесполезно, но они оказывались очень эффективными при стрельбе по каменным строениям. Почти повсеместно боевые машины вводились на улицы городов и в упор расстреливали дома, занятые противником. Появилось огромное количество кустарно изготовленных самодельных одиночных пусковых установок, переносимых солдатами на руках. Такие и стандартные упаковки со снарядами бойцы затаскивали на верхние этажи домов, устанавливали их на подоконниках и стреляли в упор по соседним домам. Двух-трех было достаточно, чтобы полностью разрушить несколько этажей, а то и целый дом.

М-13УК

Снаряд М-31

Советские реактивные минометы — «Катюши» БМ-13 на шасси грузовика ЗИС-12, потерянные в районе Можайска

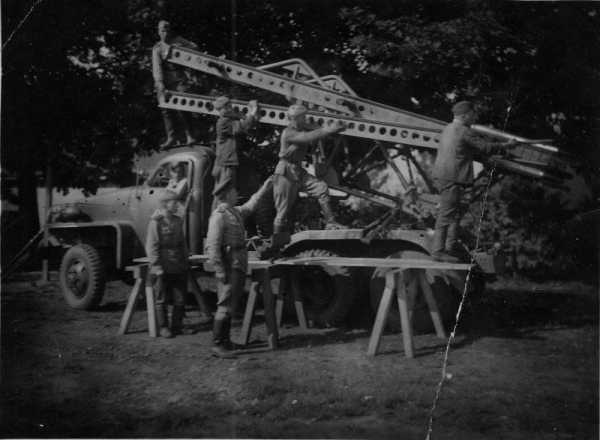

Ремонт советской машины реактивной артиллерии БМ-13 на шасси американского грузового автомобиля «Студебекер» (Studebaker US6)

БМ-13 на базе грузовика «GMC»

епосредственно для штурма рейхстага выделили два дивизиона БМ-31-12 (288 пусковых) и два дивизиона БМ-13Н (256 пусковых). Кроме того, на подоконниках второго этажа «дома Гиммлера» было установлено множество одиночных снарядов М-30.

В ходе войны в войска поступило 2,4 тысячи установок БМ-8 (потеряно 1,4 тысячи), соответствующие цифры составляют для БМ-13 — 6,8 и 3,4 тысячи, а для БМ-З1-12 — 1,8 и 0,1 тысячи.

Немецкие конструкторы принципиально иначе решили проблему стабилизации реактивных снарядов.

Все германские PC были турбореактивными. Пусковые установки систем залпового огня были сотового типа (28 и 32-см PC), или трубчатого (15, 21 и 30-см).

Первой немецкой реактивной системой залпового огня стал шестиствольный химический 15-см миномет типа «Д», поступивший на вооружение химических полков вермахта в конце 30-х годов. Основным его назначением была стрельба химическими минами (в германской армии реактивные снаряды именовались минами, а трубчатые пусковые установки для них — минометами) весом от 39 до 43 кг. Внешне химические мины отличались от фугасных или дымовых только наличием зеленого или желтого колец. С 1942 г. миномет «Д» немцы начали именовать 15-см Nb.W 41, т. е. дымовой миномет (пусковая) обр. 1941 г. Наши солдаты миномет такого типа называли «Иваном» или «Ванюшей».

В ходе войны химические боеприпасы не применялись и миномет стрелял только осколочно-фугасными и дымовыми минами. Разлет осколков осколочно-фугасной мины составлял 40 м в бок и 13 м вперед. Дымовая мина давала облако диаметром 80—100 м, которое сохраняло достаточную плотность в течение 40 секунд.

Шесть стволов миномета были объединены в один блок с помощью передней и задней обойм. Лафет имел секторный подъемный механизм с максимальным углом возвышения до +45° и поворотный механизм, допускавший поворот ±12°. Боевая ось лафета коленчатая, при стрельбе она поворачивается, колеса вывешиваются, а лафет опирается на сошники развернутых станин и откидной передний упор. Огонь велся залпами по 6 выстрелов за 5 секунд, время перезарядки 1,5 минуты. Вес ПУ составлял 540 кг без боеприпасов.

С апреля 1943 г. немцы стали изготавливать 10-ствольные ПУ на базе полугусеничной бронемашины «Мультир» для стрельбы 15-см минами. Называли их бронированными пусковыми установками 15 см PW. 43. Вес системы около 7,1 тонны, возимых боекомплектов 20 мин, а максимальная скорость по шоссе составляла 40 км/час.

По типу «Ивана» немцы создали две более мощные ПУ («дымовых минометов») на колесных лафетах. Это пятиствольный 21-см миномет 21. см. Nb.W. 42 и шестиствольный миномет 30 см. Nb.W.42. Вес первого составлял 550, а второго 1100 кг.

В 1940 г. началось производство 28-см фугасных и 32 см зажигательных мин (28-см. WK. и 30-см.WK.). Обе имели одинаковый двигатель, но различались весом, размерами и начинкой головной части.

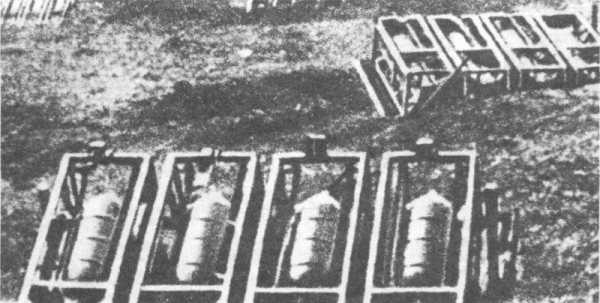

32-см мины в упаковочных ящиках на огневой позиции (Германия)

Зона поражения осколками фугасной мины достигала 800 м. При прямом попадании одной в дом он полностью разрушался.

32-см зажигательные мины снаряжались 50 литрами нефти. При стрельбе по сухому лугу или лесу одна вызывала пожар на площади 200 кв. м с пламенем высотой до двух-трех метров. Взрыв килограммового разрывного снаряда мины создавал добавочное осколочное действие.

Минимальная табличная дальность стрельбы для обеих мин составляла 700 м, но стрелять на дальность менее 1200 м не рекомендовалось из условий собственной безопасности.

Наиболее простой ПУ для 28 и 32-см мин являлся тяжелый метательный прибор обр. 40 г. и обр. 41 г., который представлял собой деревянную или железную раму, на которой в ящиках находились четыре мины. Рама могла устанавливаться под разными углами, что позволяло придавать ПУ углы наведения от +5° до +42°. Укупорочные ящики 28 и 32-см мин представляли собой деревянные рамы с одинаковыми наружными размерами.

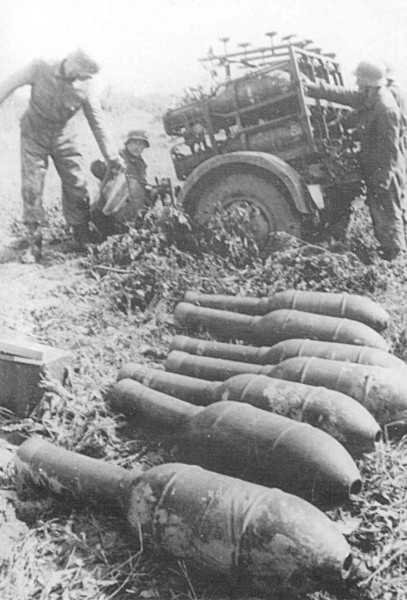

Для повышения мобильности шесть метательных приборов обр. 1940 или 41 гг. монтировали на полугусеничных бронеавтомобилях (спецмашина 251).

С 1941 г. в войска стала поступать в больших количествах тяжелая метательная установка обр. 41 г. (28/32 см Nb.W. 41) сотового типа, имевшая в отличие от рамных установок обр. 40 и 41 гг. неотделяемый колесный ход. Установка имела ствольную ферму с 6 направляющими, в которых могли помещаться как 28-см, так и 32-см мины. Ствольная ферма представляла собой двухъярусную конструкцию из прутковой и уголковой стали. Вес ПУ был 500 кг, что позволяло расчету легко перекатывать ее по полю боя.

Особняком стоит 8-см реактивный снаряд, созданный немцами на основе 82-мм советского снаряда М-8. Это был единственный немецкий оперенный снаряд, стрелявший с ПУ балочного типа. Такие ПУ с 48 направляющими устанавливали на трофейных французских танках «Сомуа» (немецкое название 303). Кроме того, ПУ с 24 направляющими устанавливали на уже упомянутых бронемашинах «Мультир».

8-см снаряды использовались в основном войсками СС.

15-см «Иван» на «Мультире»

«Мультир» в момент пуска 15 см мины

Реактивная установка образца 1942 г. на базе бронетранспортера «Мультир»

«Мультир» — трофей Советской Армии

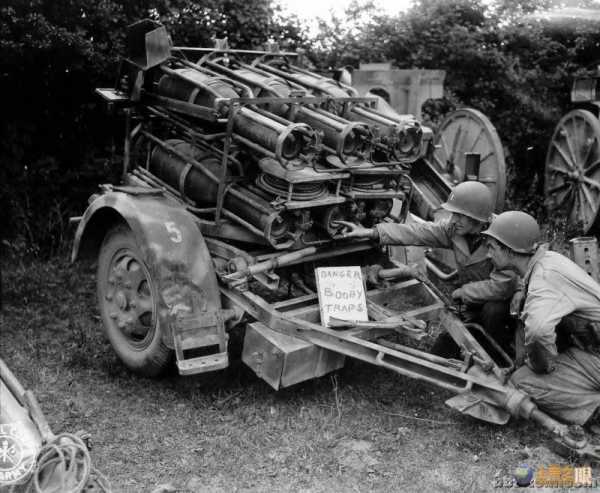

Тяжелая метательная установка калибра 28 см образца 1941 г. (Германия). Захвачена союзниками в Нормандии

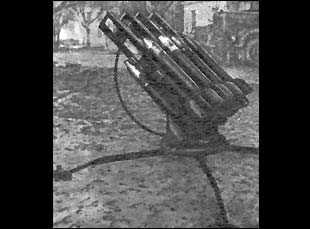

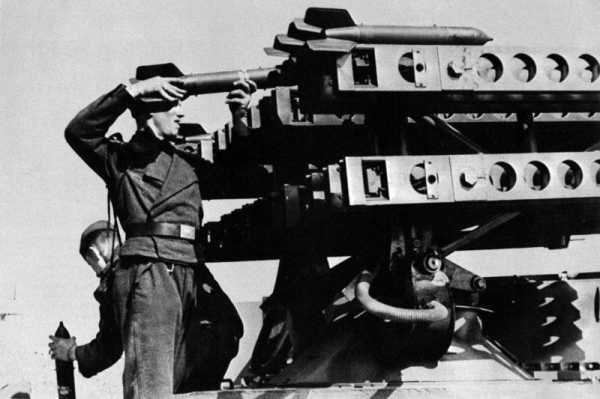

Немецкая реактивная установка под оперенный 8-см снаряд — копию советского М-8

И, наконец, принципиально новой системой была 38-см реактивная установка RW. 61 на специальном танке «Штурмтигр». В отличие от всех предыдущих реактивных установок она рассчитана не на залповый огонь по площадям, а на стрельбу одиночными снарядами по конкретной цели. Турбореактивный фугасный снаряд 38 см R. Sprgr. 4581 выстреливался из нарезного ствола длиной 2054 мм с начальной скоростью всего 45 м/с. Затем реактивный двигатель разгонял снаряд до скорости 250 м/ с. Заряжание производилось с казенной части, для чего ПУ (немцы ее иногда называли мортирой) имела горизонтальный клиновой затвор. Подъемный механизм ПУ допускал угол возвышения до +85°.

Вес установки составлял 65 тонн, лобовая броня 150—200 мм. Возимый боекомплект 14 снарядов. Максимальная скорость передвижения до 40 км/час.

В 1944-1945 г. фирма «Хеншель» выпустила 18 установок «Штурмтигр».

В самом конце войны немцы создали 38-см гаубицу на колесном ходу, стрелявшую 680-мм реактивным снарядом.

В начале февраля 1944 г. фирма Круппа начала проектирование сверхдальней ракетной системы R. Wa. 100. Она должна была иметь тонкостенный нарезной ствол, из которого небольшой вышибной заряд выбрасывал турбореактивный снаряд. На расстоянии около 100 м начинал работать маршевый двигатель, разгонявший его до 1000 м/с. Основным назначением системы была стрельба через пролив Ла-Манш. Прорабатывались варианты с 540 и 600-мм стволами, вес взрывчатого вещества в снаряде должен был быть около 200 кг. В качестве ПУ предусматривалось использование переделанного железнодорожного транспортера 24-см пушки «Теодор» или усиленного шасси 60-см САУ «Карл». Немцам удалось довести работы до стадии макетирования. После окончания войны эти проработки были использованы при проектировании в 1945—1946 гг. аналогичной системы 56 см. РАК в советской зоне оккупации Германии.

Данные немецких реактивных снарядов (мин)

Производство германских пусковых установок

Производство реактивных снарядов (мин)

Германский шестиствольный миномет Nebelwerfer 41 «Иван»

Залп батареи немецких реактивных миномётов Nebelwerfer 41 под Демянском

Советские солдаты с трофейным немецким реактивным 150-мм миномётом «Nebelwerfer 41»

Снаряды М-31 в упаковочных ящиках на огневой позиции

Ближе к окончанию войны немецкие конструкторы создали 80-мм реактивную систему залпового огня на базе трофейных французских средних полугусеничных БТРов S303(f) и S307(f) на 48 ракет Raketensprenggranate (8см RSprgr.). Эти машины состояли на вооружении войск СС. Ракеты были почти точной копией советской ракеты М-8, известной как «Катюша». Всего немцами было создано 6 машин для запуска этих ракет. Поначалу эти машины проходили испытания в составе Ваффен СС, а затем были перемещены в Schnelle бригаду Запад (21.PzDiv.).Гвардейский реактивный миномет БМ-31-12 в Берлине. Это — модификация знаменитой реактивной установки «Катюша» (по аналогии получила название «Андрюша»). Вела огонь снарядами калибра 310 мм (в отличие от 132-мм снарядов «Катюши»), запускавшимися с 12 направляющих сотового типа (2 яруса по 6 ячеек в каждом). Система размещена на шасси американского грузовика «Студебеккер» (Studebaker US6), который поставлялся в СССР по ленд-лизу.

topwar.ru

Оружие победы — Катюша

История создания катюши берёт своё начало ещё в допетровские времена. На Руси первые ракеты появились в XV веке. К концу XVI века в России хорошо знали устройство, способы изготовления и боевого применения ракет. Об этом убедительно свидетельствует «Устав ратных, пушечных и других дел, касающихся до военной науки», написанный в 1607-1621 годах Онисимом Михайловым. С 1680 года в России существовало уже специальное Ракетное заведение. В XIX веке ракеты, предназначенные для поражения живой силы и материальной части противника, были созданы генерал-майором Александром Дмитриевичем Засядко. Работы по созданию ракет Засядко начал в 1815 году в инициативном порядке на собственные средства. К 1817 году ему удалось на базе осветительной ракеты создать боевую ракету фугасного и зажигательного действия.
В конце августа 1828 года из Петербурга под осажденную турецкую крепость Варну прибыл гвардейский корпус. Вместе с корпусом прибыла и первая русская ракетная рота под командованием подполковника В. М. Внукова. Рота была сформирована по инициативе генерал-майора Засядко. Ракетная рота получила первое боевое крещение под Варной 31 августа 1828 года во время атаки турецкого редута, расположенного у моря южнее Варны. Ядра и бомбы полевых и корабельных орудий, а также разрывы ракет, заставили защитников редута укрыться в норах, сделанных во рву. Поэтому, когда охотники (добровольцы) Симбирского полка бросились на редут, турки не успели занять свои места и оказать атакующим эффективного сопротивления.

5 марта 1850 года командиром Ракетного заведения был назначен полковник Константин Иванович Константинов – внебрачный сын великого князя Константина Павловича от связи с актрисой Кларой Анной Лоренс. В период его нахождения на этой должности на вооружение русской армии были приняты 2-, 2,5– и 4-дюймовые ракеты системы Константинова. Вес боевых ракет зависел от типа боевой части и характеризовался следующими данными: 2-дюймовая ракета весила от 2,9 до 5 кг; 2,5-дюймовая — от 6 до 14 кг и 4-дюймовая — от 18,4 до 32 кг.

Дальности стрельбы ракет системы Константинова, созданных им в 1850-1853 годах, были весьма значительны для того времени. Так, 4-дюймовая ракета, снаряженная 10-фунтовыми (4,095 кг) гранатами, имела максимальную дальность стрельбы 4150 м, а 4-дюймовая зажигательная ракета — 4260 м, в то время как четвертьпудовый горный единорог обр. 1838 г. имел максимальную дальность стрельбы всего лишь 1810 метров. Мечтой Константинова было создание воздушной ракетной установки, стреляющей ракетами с воздушного шара. Проведённые опыты доказали большую дальность стрельбы ракетами с привязного аэростата. Однако добиться приемлемой кучности не удалось.
После смерти К. И. Константинова в 1871 году ракетное дело в русской армии пришло в упадок. Боевые ракеты эпизодически и в небольшом количестве применялись в русско-турецкой войне 1877-1878 годов. Более успешно ракеты применялись при покорении Средней Азии в 70-80-х годах XIX века. Решающую роль они сыграли при взятии Ташкента. В последний раз ракеты Константинова применялись в Туркестане в 90-е годы XIX века. А в 1898 году боевые ракеты были официально сняты с вооружения русской армии.
Новый импульс развитию ракетного оружия был дан во время первой мировой войны: в 1916 году профессор Иван Платонович Граве создал желатиновый порох, усовершенствовав бездымный порох французского изобретателя Поля Вьеля. В 1921 году разработчики Н. И. Тихомиров, В. А. Артемьев из газодинамической лаборатории приступили к разработке реактивных снарядов на основе этого пороха.

На первых порах у газодинамической лаборатории, где создавалось ракетное оружие, трудностей и неудач было больше, чем успехов. Однако энтузиасты – инженеры Н. И. Тихомиров, В. А. Артемьев, а затем и Г. Э. Лангемак и Б. С. Петропавловский упорно совершенствовали свое «детище», твердо веря в успех дела. Потребовались обширные теоретические разработки и бесчисленные эксперименты, которые в итоге привели к созданию в конце 1927 года 82-мм осколочного реактивного снаряда с пороховым двигателем, а вслед за ним и более мощного, калибром 132 мм. Испытательные стрельбы, проведенные под Ленинградом в марте 1928 года, обнадеживали – дальность составляла уже 5-6 км, хотя рассеивание по-прежнему было большим. Долгие годы его не удавалось значительно снизить: изначальная концепция предполагала снаряд с оперением, не выходящим за его калибр. Ведь направляющей для него служила труба – простая, легкая, удобная для монтажа.

fishki.net

Катюша: оружие победы (7 фото)

Существует множество версий происхождения легендарного названия реактивного миномета. Перед самой войной была очень популярна песня Блантера «Катюша», а один из первых залпов (батарея капитана Флерова) был сделан как раз с крутого обрыва. По другой версии (скорее всего, именно она наиболее достоверна), прозвище «Катюша» перекочевало к установке от бомбардировщиков СБ; они же получили свое местечковое наименование еще в ходе гражданской войны в Испании. Но вот расхождений в оценке роли этого реактивного мобильного миномета в ходе войны не существует вовсе: «Катюша» — это оружие победителей.

Реактивные снаряды

За год, с 1937 по 1938 в РНИИ были разработаны, а затем и приняты на вооружение реактивные снаряды РС-82. Мощные снаряды устанавливались на истребители И-16: при Халхин-Гол они показали себя великолепно. Командование РККА задумалось о другом применении РС-82, и приказы придумать новую конструкцию получили все те же специалисты РНИИ.

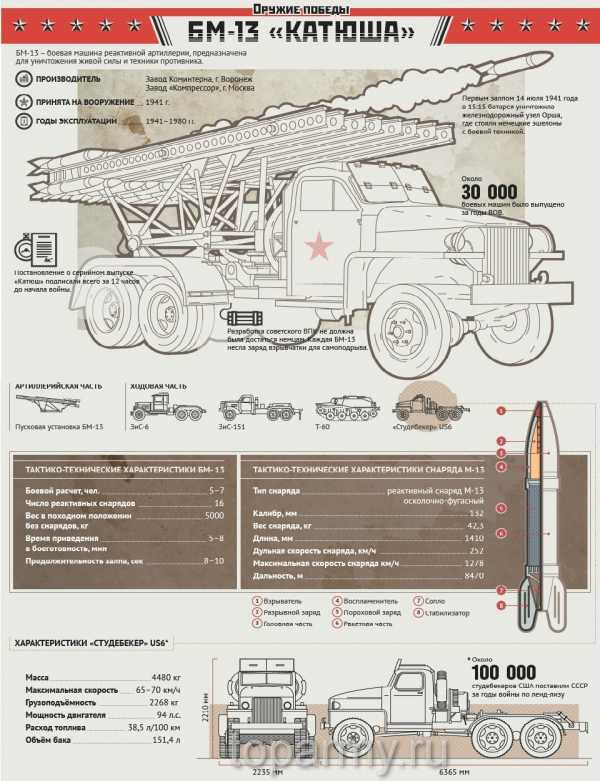

БМ-13

К зиме 1941 года инженеры Гвай, Галковский, Павленко и Попов создали уникальную пусковую установку для нового типа снарядов (РС-132) и смонтировали ее в кузове грузовика. Уже в марте того же года состоялись успешные полигонные испытания БМ-13 (боевая машина со снарядами калибра 132 мм). Смонтированная на ЗИС-6 установка была принята на вооружение 21 июня 1941 года: дату можно считать днем рождения легендарной «Катюши».

Первая атака

История запомнила и первый залп, и командира первой батареи «Катюш». 3 августа 1941 года на Ленинградском фронте старший лейтенант Дегтярев показал немцам, что такое на самом деле «чудо-оружие». Никакие фауст-патроны и рядом не стояли с этим достижением советской инженерной мысли.

Полноприводные убийцы

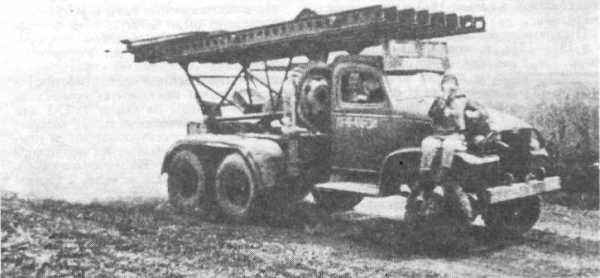

ЗИС-6 по многим причинам не мог долго оставаться основным шасси для миномета. Здесь нам помогли английские и американские поставки по ленд-лизу: с 1942 года реактивный миномет устанавливался именно на эти полноприводные шасси, самым известным из которых был Studebaker US6. За всю войну Советский Союз выпустил более десяти тысяч боевых машин реактивной артиллерии.

Модификации «Катюши»

В годы войны были созданы многочисленные модификации как реактивных установок, так и боеприпасов к ним. К примеру, модель БМ-13-СН имела спиральные направляющие, которые придавали снаряду вращательное движение, чем значительно повышали его точность. БМ-8-48 стреляла снарядами калибра 82 мм и имела 48 направляющих, а БМ-31-12 так и вовсе смущала противника гигантами калибра 310 мм.

Плюсы

Основным преимуществом реактивных установок было большое количество снарядов, которое они выпускали за один залп. Если по одной площади работали сразу несколько машин, то разрушительный эффект увеличивался за счет интерференции ударных волн. «Катюши» отличались предельной простой конструкции, простыми были и прицельные приспособления этой установки. Кроме того, БМ-13 делала залп всего за 10 секунд и просто уходила с огневого рубежа, тем самым избегая ответного удара.

Минусы

Конечно, у любой монеты две стороны. «Катюши» страдали от большого рассеивания снарядов и низкой точности стрельбы. Эффективность против бронетехники и серьезных укреплений была достаточно мала, как и дальность стрельбы. На марше «Катюши» часто опрокидывались из-за высокого центра тяжести, а клубы дыма во время стрельбы демаскировали установку.

Другие статьи:

nlo-mir.ru

участие в военных действиях, история прозвища, музеи, где представлена.

Знаменитая боевая машина в музеях, фильмах и компьютерных играх.


14 июля 1941 года недалеко от железнодорожной станции города Орши знаменитая батарея капитана Ивана Флёрова впервые атаковала противника. На вооружении батареи находились совсем новые, неизвестные немцам боевые машины БМ-13, которые бойцы ласково назовут «катюшами».

Тогда еще мало кто знал, что эти машины будут участвовать в самых важных боях Великой Отечественной и наряду с легендарными танками Т-34 станут символом победы в этой страшной войне. Однако их мощь и русские, и немецкие солдаты и офицеры смогли оценить уже после первых выстрелов.

Рассказывает профессор Академии военных наук РФ, научный директор Российского военно-исторического общества Михаил Мягков.

Первая операция

Сведения о количестве машин, находившихся на вооружении батареи, разнятся: по одной версии, их было четыре, по другой — пять или семь. Но мы точно можем сказать, что эффект от их применения был ошеломительный. На станции была уничтожена военная техника и железнодорожные составы и, по нашим данным, батальон немецкой пехоты, а также важное военное имущество. Взрыв был настолько сильный, что Франц Гальдер, начальник генерального штаба сухопутных войск Германии, сделал запись в своем дневнике о том, что в месте попадания снарядов плавилась земля.

Батарея Флёрова была переброшена в район Орши, так как прошла информация, что на этой станции скопилось большое количество важных для немецкой стороны грузов. Есть версия, что кроме немецких частей, которые туда прибывали, на станции осталось и секретное оружие СССР, которое не успели вывезти в тыл. Его надо было быстро уничтожить, чтобы оно не досталось немцам.

Для выполнения этой операции была создана специальная танковая группа, которая поддерживала батарею, поскольку она шла к Орше по уже оставленной советскими войсками территории. То есть немцы в любой момент могли ее захватить, это было очень опасное, рискованное предприятие. Когда батарея только готовилась к выходу, конструкторы строго наказали взорвать БМ-13 в случае отступления и окружения, чтобы машины ни в коем случае не достались противникам.

Этот наказ бойцы выполнят позже. В отступлении под Вязьмой батарея оказалась в окружении, и в ночь на 7 октября 1941 года она попала в засаду. Вот здесь батарея, сделав последний залп, была взорвана по приказу Флёрова. Сам капитан погиб, посмертно ему был присвоен Орден Отечественной войны I степени, в 1942 году, а в 1995 году он стал Героем России.

Образ БМ-13 («катюша») активно используется в видеоиграх о Второй мировой войне:

БМ-13 («катюша») в компьютерной игре Company of Heroes 2

Залп БМ-13 в компьютерной игре «В тылу врага — 2»

Машина БМ-13 («катюша»)

Залп «катюши» в компьютерной игре War Front: Turning Point

Об истории создания ракетных установок

Разработки реактивных снарядов начались у нас еще в 20-е годы XX века и проводились сотрудниками Газодинамического института. В 30-х исследования продолжились в Ракетном научно-исследовательском институте, возглавляемом Георгием Лангемаком. Впоследствии он был арестован, подвергся репрессиям.

В 1939–1941 годах происходило усовершенствование реактивных систем, проводились испытания. В марте — июне 1941 года был показ систем. Решение о создании батарей, включавших в себя новое оружие, было принято буквально за несколько часов до начала войны: 21 июня 1941 года. Вооружение первой батареи составили машины БМ-13 со снарядом 130 мм. Одновременно шла разработка машин БМ-8, а в 1943 году появились БМ-31.

Главный конструкторО тех, кто в море: 7 музеев флотаМузеи Великой Отечественной войны

Помимо машин, был разработан еще и специальный порох. Немцы охотились не только за нашими установками, но и за составом пороха. Его секрет им так и не удалось разгадать. Отличие в действии этого пороха было в том, что немецкие орудия оставляли длинный дымный шлейф, который составлял более 200 метров, — сразу можно было понять, откуда стреляют. У нас такого дыма не было.

Готовились эти реактивные системы залпового огня на заводе «Компрессор» (в мирное время это был завод холодильного оборудования, что с хорошей стороны характеризует взаимозаменяемость в сфере тяжелой промышленности) и на воронежском заводе «Коммунар». И конечно, кроме первой батареи капитана Флёрова в начале войны создавались и другие батареи, на вооружении которых находились реактивные системы. Как представляется современным исследователям, в самом начале войны они посылались для охраны штабов. Большинство из них были посланы на Западный фронт для того, чтобы немцы не могли внезапно захватить штаб, чтобы ошеломить противника огнем и остановить его наступление.

О прозвище

Первая батарея Флёрова принимала участие в сражениях за Смоленск, Духовщину, Рославль, Спас-Деменск. Другие батареи, их было около пяти, находились в районе города Рудни. И первая версия о происхождении прозвища этих машин — «катюша» — действительно связана с песней. Батареи сделали залп по площади Рудни, где в тот момент находились немцы, кто-то из свидетелей происходящего якобы сказал: «Да, это песня!» — а кто-то другой подтвердил: «Да, как «Катюша». И вот эта кличка сначала перекочевала в штаб 20-й армии, при которой находилась батарея, а потом распространилась по всей стране.

Вторая версия о «катюше» связана с заводом «Коммунар»: на машинах ставилась литера «К». В пользу этой теории говорит то, что гаубицу М-20 с литерой «М» бойцы прозвали «матушкой». Есть много других предположений по поводу происхождения прозвища «катюша»: кто-то считает, что в момент залпа машины протяжно «пели» — в одноименной песне тоже есть длинный распев; кто-то говорит, что на одной из машин было написано имя реальной женщины, и так далее. Но, кстати говоря, были и другие названия. Когда появилась установка М-31, кто-то стал называть ее «андрюша», а немецкий миномет Nebelwerfer прозвали «ванюша».

Кстати говоря, одним из названий БМ-13 среди немецких солдат была кличка «сталинский орга́н», потому что направляющие машины были похожи на трубы. И сам звук, когда «катюша» «пела», тоже походил на органную музыку.

БМ-13 («катюша»)

БМ-13 («катюша»)

БМ-13 («катюша»)

Самолеты, корабли и сани

Ракетные установки типа БМ-13 (а также БМ-8 и БМ-31) монтировались и на самолетах, и на кораблях, и на катерах, даже на санях. В корпусе Льва Доватора, когда он пошел в рейд по немецким тылам, эти установки находились именно на санях.

«Катюши» Флёрова
14 июля 1941 года

Однако классическая версия — это, конечно, грузовик. Когда машины только попали в производство, они ставились на грузовик ЗИС-6 с тремя осями; когда он разворачивался в боевое положение, сзади устанавливались еще два домкрата для большей устойчивости. Но уже с конца 1942-го, особенно в 43-м году, все чаще эти направляющие стали монтироваться на поставляемых по ленд-лизу и хорошо зарекомендовавших себя американских грузовиках «Студебекер». У них была хорошая скорость и проходимость. Это, кстати, одна из задач системы — сделать залп и быстро скрыться.

«Катюша» действительно стала одним из главных орудий Победы. Все знают танк Т-34 и «катюшу». Причем знают не только у нас в стране, но и за рубежом. Когда СССР вел переговоры по ленд-лизу, обменивался информацией и техникой с англичанами и американцами, то советская сторона требовала поставок радиоаппаратуры, радаров, алюминия. А союзники требовали «катюши» и Т-34. Танки СССР дал, насчет «катюш» — не уверен. Скорее всего, союзники и сами догадались, как делаются эти машины, но ведь можно создать идеальный образец и не суметь наладить массовое производство.

Музеи, в которых можно увидеть БМ-13

Музей является составной и одновременно основной частью мемориального комплекса Победы на Поклонной горе в Москве. На его территории расположена выставка вооружения, военной техники и инженерных сооружений (оружие Победы, трофейная техника, железнодорожные войска, военно-автомобильная дорога, артиллерия, бронетехника, военно-воздушные силы, военно-морской флот). В музее имеются уникальные экспонаты. Среди них — раритетные самолеты, один летающий — У-2, лучший танк Второй мировой войны Т-34 и, конечно, легендарная БМ-13 («катюша»).

Центр военно-патриотического воспитания открылся в 2000 году. Фонд музея составляет около 2600 экспонатов, среди них исторические реликвии и реплики по истории России и Воронежского края. Экспозиционное пространство — четыре зала и семь выставок.

Музей расположен у братской могилы № 6. В мае 2010 года перед зданием музея была установлена стела в связи с присвоением Воронежу звания «Город воинской славы». На площади перед музеем посетители могут увидеть уникальную выставку боевой техники и артиллерийских орудий.

Санкт-Петербург

Старейший военный музей России. Днем его рождения считается 29 августа (по новому стилю) 1703 года.

Экспозиция музея размещена в 13 залах на площади более 17 тысяч квадратных метров. Особый интерес у посетителей вызывает внешняя экспозиция музея, открытая после реконструкции в ноябре 2002 года. Основная ее часть расположена во внутреннем дворе Кронверка на площади более двух гектаров. Внешняя экспозиция уникальна по своей полноте, исторической и научной ценности. На открытых площадках размещено около 250 единиц артиллерийских орудий, ракетного вооружения, инженерной техники и техники связи, в том числе отечественные и иностранные орудия — от древних до самых современных.

Руднянский исторический музей официально открыт 9 мая 1975 года, сегодня его экспозиция занимает четыре зала. Посетители могут увидеть фотографии первых ракетчиков легендарной реактивной минометной установки БМ-13; фотографии и награды участников Смоленского сражения; личные вещи, награды, фотографии партизан Смоленской партизанской бригады; материал о дивизиях, освобождавших Руднянский район в 1943 году; стенды, рассказывающие посетителю об ущербе, нанесенном району в годы Великой Отечественной войны. Пожелтевшие фронтовые письма и фотографии, вырезки из газет, личные вещи воскрешают перед глазами гостей музея образы героев войны — солдат, офицеров.

Историко-краеведческий музей имени Н.Я. Савченко — центр гражданско-патриотического воспитания молодежи. Он состоит из двух частей: основное здание и демонстрационная площадка. Именно на площадке размещена вся военная и раритетная техника, имеющаяся в музее. Это самолет Ан-2, танк Т-34 и паровоз.

Достойное место в экспозициях занимает знаменитая «катюша» на базе ЗИЛ–157, автомашины ГАЗ-АА (полуторка), ЗИС-5 (трехтонник), ГАЗ-67, бронетранспортер, трактор ДТ-54, трактор «Универсал», полевая солдатская кухня и пр.

«Катюша» в кино

Одним из главных фильмов с ее участием стала мелодрама Владимира Мотыля «Женя, Женечка и «катюша». В этом фильме БМ-13 можно увидеть практически во всех ракурсах общим и крупным планом.

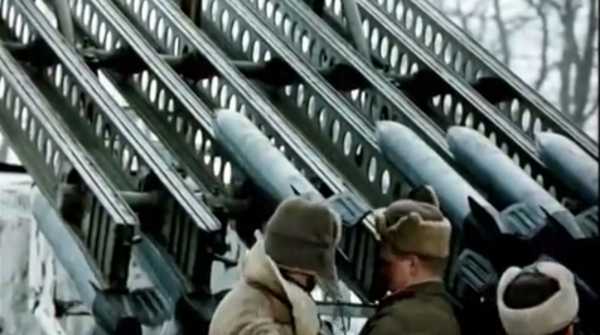

Кадр из фильма «Женя, Женечка и «катюша»

Кадр из фильма «Женя, Женечка и «катюша»

Кадр из фильма «Женя, Женечка и «катюша»

Также эти машины появлялись в картинах Сергея Бондарчука и Николая Озерова.

История

1975

151 мин

История

1968

445 мин

История

1959

97 мин

www.culture.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
