В конце 1980-х годов в Советском Союзе были проведены исследовательские работы по отработке концепции нового перспективного комплекса «боеприпас — короткоствольное оружие». На основании результатов этих исследований руководство Вооруженных сил СССР приняло решение о создании нового образца штатного личного оружия для действий в ближнем бою. В декабре 1990 года Министерство обороны СССР официально выдвинуло тему научно-исследовательских и опытно-конструкторских работ, получившую кодовый шифр «Грач». А уже в январе 1991 года было разработано ТТЗ на создание нового пистолета.

Со стороны Тульского оружейного завода на конкурс был представлен пистолет ОЦ-27 «Бердыш», разработанный Игорем Яковлевичем Стечкимным



                                                                                      ОЦ-27 “ Бердыш”

                                                                          Игорь Яковлевич Стечкин

ЦНИИточмаш выставил пистолет конструкции Петра Сердюкова (не путать с Серюковым-Табуреткиным). Ижмаш же представил пистолеты «Грач-1», созданный конструктором А.И. Зарочинцевым, и «Грач-2», который предложил конструктор

Владимир Александрович Ярыгин

До этого Ярыгин был был известен только в кругу стрелков-спортсменов как конструктор спортивных пистолетов — произвольного — ИЖ-34 (М) и стандартного — ИЖ-35 (М).
В ходе полигонных испытаний наиболее надежным образцом оказался «Грач-2». Кроме того, благодаря достаточно большой массе и отличной балансировке, он обладал отличной кучностью стрельбы.  Однако ни один из образцов не удовлетворил конкурсную комиссию. Некоторые образцы забраковали окончательно, а некоторые предложили доработать для второго этапа испытаний. И тут надо вспомнить, что на дворе стоял 1993 год, и денег у Минобороны на дальнейшую разработку не оказалось. Нашлись они лишь в 1997 году. Соперником пистолета Ярыгина на новом этапе конкурса вновь стал ПС – Пистолет Сердюкова, который к тому времени был уже принят на вооружение для спецподразделений ФСБ и ФСО под наименованием СР1.

Но вскоре грянул Дефолт

, и в связи с нехваткой патронов и отсутствием стабильного финансирования государственные испытания новых пистолетов Ярыгина и Сердюкова были завершены только в декабре 1999 года. По результатам испытаний ПЯ удовлетворил практически всем требованиям ТТЗ, а пистолет ПС не был рекомендован к доработке.

В 2003 году «Грач-2» был принят на вооружение Вооружённых сил Российской Федерации под наименованием «9-мм пистолет Ярыгина» или просто ПЯ. Пистолет ПЯ, рассчитанный на использование 9‑мм пистолетного патрона 7 Н21, теперь мог без проблем использоваться с большинством коммерческих патронов 9×19 мм, а также с 9×19 патроном НАТО. Основным же патроном к ПЯ должен стать ПБП отечественный аналог натовского патрона. По баллистическому импульсу патрон ПБП не выше натовского, однако его пуля по пробиваемости стального листа превосходит все известные зарубежные и отечественные варианты патрона 9x19.

9 октября 2008 года о переходе с пистолета Макарова на пистолет Ярыгина

 в качестве штатного оружия заявило и МВД России. Однако массовое поступление ПЯ в войска началось только в 2011 году. По сообщениям прессы сейчас ПЯ осваивается офицерами Западного ВО. Однако, несмотря на это, есть вероятность, что ПЯ так и не станет основным пистолетом Российской армии, так как определённые круги усиленно лоббируют принятие на вооружение пистолета Стриж, который разработан молодой компанией Arsenal Firearms, имеющей штаб-квартиру в России и производственные мощности в России, Италии и Австрии.

При 190-мм общей длине ПЯ имеет ствол 112-миллиметовой длины, из которого 7,45-граммовая пуля натовского патрона вылетает со скоростью 465 м/с.



Автоматика Пистолета Ярыгина работает по принципу использования отдачи при коротком ходе ствола, сцепленного с затвором. Запирание ствола осуществляется его перекосом в вертикальной плоскости, одним большим выступом в казенной части за окно для выброса гильз в затворе. Снижение казенной части ствола для расцепления с затвором осуществляется при помощи фигурного выреза в приливе под стволом, взаимодействующего с осью затворной задержки. Затвор и рамка пистолета выполнены из углеродистой стали, ствол – из нержавеющей стали. Ударно-спусковой механизм пистолета – двойного действия, с открыто расположенным курком. С боков курок закрыт выступами затвора, что позволяет избежать зацепления взведенного курка за элементы одежды и амуниции при извлечении оружия из кобуры.

Самовзводный ударно-спусковой механизм  Пистолета Ярыгина с наружным курком и боевой пружиной сжатия позволяет вести стрельбу только одиночными выстрелами как самовзводом, так и с предварительным взведением курка вручную.




Кожух-затвор пистолета Ярыгина движется по внешним направляющим рамки. Стержень с возвратной пружиной размещается под стволом. На стальной рамке монтируется затворная задержка. Безопасность обращения с пистолетом обеспечивается наличием двустороннего флажкового предохранителя, блокирующего затвор и ударно-спусковой механизм как в спущенном, так и во взведенном положениях, а также за счет предохранительного взвода курка, исключающего удар курка по ударнику при падениях и срыве курка во время его взведения. Для исключения возможности инерционного накола капсюля-воспламенителя, досылаемого в ствол патрона, ударник подпружинен.

Экстракция гильзы пистолета Ярыгина или осечённого патрона производится двуплечим пружинным выбрасывателем, смонтированным в пазу верхней плоскости затвора посередине задней кромки окна для отражения гильз.
Питание пистолета Ярыгина патронами осуществлялось из двухрядного отъёмного коробчатого 17-патронного магазина. Для визуального определения количества патронов в магазине в его корпусе были проделаны отверстия. которые, правда, не были видны, когда магазин был вставлен в пистолет.

Открытые прицельные приспособления Пистолета Ярыгина состоят из целика и мушки, а для обеспечения стрельбы в сумерках существует возможность установки капсул с люминофором. Форма же рукоятки и предохранительной скобы позволяют вести стрельбу с двух рук, в том числе и в армейских рукавицах с двумя пальцами.

                                                          ТТД  МП-443 “ Грач “

Калибр 9х19   Используемые патроны 7Н21, 9-мм Para

Габаритные размеры, мм  – длина 210  – ширина 38  – высота 145

Вместимость магазина, шт. патронов 18   Масса с магазином без патронов, кг ≤1,0

Длина ствола, мм 112,5   Число нарезов, шт 6, правые

Начальная скорость пули патрона 7Н21, м/с 465   Боевая скорострельность, выстр./мин. 35

Гарантийная наработка, выстр. ≥4000

Длина патрона, мм 29,7  Длина пули, мм 17,8  Диаметр пули, мм 9,03

Масса патрона, г 9,3  Масса пули, г 5,3  Масса сердечника, г 3,8

Рубашка пули полиэтилен

Масса порохового заряда, г ~0,45  Марка пороха СЕН 20/4,80

Капсюль КВ-26   Среднее максимальное давление

пороховых газов, Pmср., кгс/см2 ≤2900    Кучность при стрельбе на 50 м

из баллистического ствола, r50ср., см ≤3,5



lemur59.ru

Пистолет Ярыгина ПЯ (МР-443 "Грач") (Россия)

Серийный пистолет Ярыгина ПЯ, вид слева

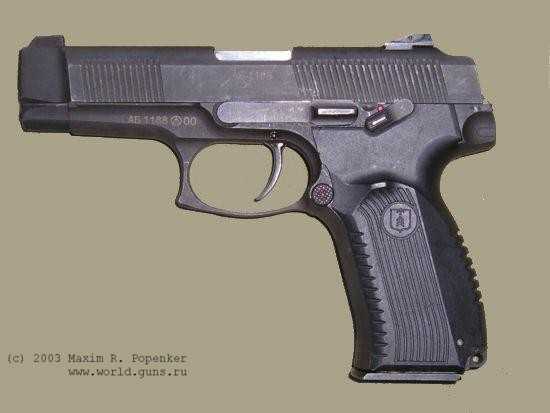

Пистолет Ярыгина ПЯ, вид справа. Обратите внимание на двусторонний рычажок предохранителя, находящийся в положении "огонь".

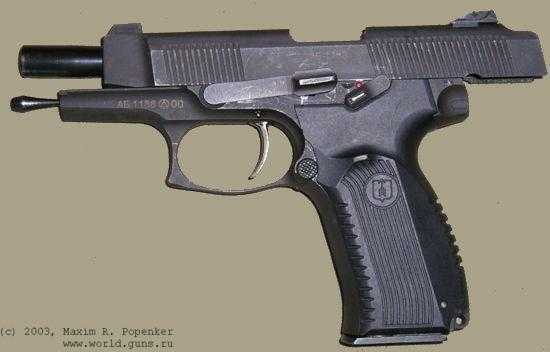

Пистолет Ярыгина ПЯ, по израсходовании патронов из магазина затвор поставлен на затворную задержку



УСМ: двойного действия
Калибр: 9х19мм (7Н21, 9мм Парабеллум)
Вес без патронов: 950 г
Длина: 198 мм
Длина ствола: 112 мм
Емкость магазина: 17 патронов



В начале 1990х годов было окончательно признано, что 9мм пистолет Макарова ПМ, в течение почти 40 лет состоявший на вооружении Советской, а затем и Российской армии, устарел и нуждается в замене на более современное и мощное оружие. Для принятия на вооружение нового армейского пистолета была объявлена программа НИОКР (Научно-Исследовательские и Опытно-Конструкторские Работы) под кодовым обозначением "Грач". Ижевский Механический Завод (ИЖМЕХ, основной производитель пистолетов Макарова ПМ) включился в работу по созданию нового пистолета в 1993 году. Разработку возглавил конструктор Владимир Александрович Ярыгин, до того занимавшийся созданием спортивных пистолетов. В ходе 1990х годов требования военных неоднократно менялись, в частности, первоначальное требование адаптации пистолета под сразу 4 патрона (7.62х25мм ТТ, 9х18мм ПМ, 9х18мм ПММ, 9х19мм) было отброшено в пользу только одного боеприпаса — 9мм усиленного патрона, разработанного на базе всемирно популярного боеприпаса 9мм Люгер / Парабеллум. Новый патрон был разработан в ЦНИИТОЧМАШ и принят на вооружение под индексом 7Н21. Этот патрон имеет бронебойную пулю со стальным термоупрочненным сердечником, массой 5,4 грамма, развивающую дульную скорость до 450 м/с (дульная энергия — около 550 Джоулей). По развиваемому максимальному давлению в стволе давлению патрон 7Н21 существенно превосходит коммерческие боеприпасы 9х19мм Люгер/парабеллум, а потому может использоваться только в специально созданном под него оружии. В то же время оружие, рассчитанное под патрон 7Н21, в том числе и ПЯ, может без проблем использоваться с большинством коммерческих патронов 9х19мм, а также с патронами 9мм НАТО.

Пистолет Ижевской разработки получил заводской индекс МР-443 "Грач", а на армейские испытания он был выставлен под индексом 6П35, как и его основной конкурент, пистолет конструкции Сердюкова и Беляева из ЦНИИТОЧМАШ (г. Климовск) со свободным затвором и подвижным стволом. В 2000 году было объявлено, что Ижевский пистолет победил в конкурсе на новый армейский пистолет, и он получил официальное обозначение Пистолет Ярыгина (ПЯ), а в 2003 году решением Правительства РФ ПЯ был принят на вооружение всех силовых структур России, наравне с пистолетами Грязева — Шипунова ГШ-18 и Сердюкова СПС. В настоящее время ПЯ уже начал поступать в части и подразделения Российской армии, предположительно в те, что базируются на территории Чечни.

Пистолет Ярыгина построен на основе автоматики, использующей энергию отдачи при коротком откате ствола и его жестком запирании. Запирание ствола осуществляется его перекосом в вертикальной плоскости, одним большим выступом в казенной части за окно для выброса гильз в затворе. Снижение казенной части ствола для расцепления с затвором осуществляется при помощи фигурного выреза в приливе под стволом, взаимодействующего с осью затворной задержки. Затвор и рамка пистолета выполнены из углеродистой стали, ствол — из нержавеющей стали. Ударно-спусковой механизм пистолета — двойного действия, с открыто расположенным курком. С боков курок закрыт выступами затвора, что позволяет избежать зацепления взведенного курка за элементы одежды и амуниции при извлечении оружия из кобуры. Неавтоматический предохранитель двусторонний, расположен на рамке, и при включении блокирует курок, шептало и затвор. Курок при включенном предохранителе может блокироваться как во взведенном, так и в спущенном состоянии. Питание пистолета осуществляется из отъемных двухрядных  коробчатых магазинов емкостью 17 патронов. Защелка фиксатора магазина расположена в основании спусковой скобы, причем стрелок по своему желанию может переставить ее на любую строну оружия. По израсходовании всех патронов из магазина затвор пистолета остается в открытом положении на затворной задержке. Прицельные приспособления — нерегулируемые, мушка выполнена зацело с затвором, целик установлен в пазу типа "ласточкин хвост". Мушка и целик имеют белые вставки для более удобного прицеливания. Щечки рукоятки — пластиковые, выполнены как единая деталь, по моему ощущению — несколько угловатые.

В целом, ПЯ достаточно удобное оружие, хорошо сбалансированное, имеет достаточно "приятный" спуск.

modernfirearms.net

Пистолет Ярыгина, или МР-443 «Грач». Почему его называют «пистолет с трудной судьбой»? | Законы и безопасность

Так вот, при наборе слова «пистолет» на первом месте стоит пистолет Макарова (его набирают чаще всего), далее идёт пистолет «Стриж» и на третьем месте пистолет Ярыгина.

О пистолете Макарова за более чем полвека написано слишком много, о пистолете «Стриж» я уже писал. А вот чем примечателен ярыгинский пистоль — он же 6П35 ПЯ, он же MP-443 «Грач»? А тем, что у этого пистолета очень интересная и непростая история «жизни», можно сказать, судьба…

Справка из Википедии. «Пистолет Ярыгина (ПЯ, Индекс ГРАУ — 6П35) — самозарядный пистолет российского производства под усиленный патрон 9×19 мм. Разработан коллективом конструкторов под руководством В. А. Ярыгина, с 2010 года серийно производится на Ижевском механическом заводе.

В 1990 году Министерство обороны СССР объявило конкурс на создание нового пистолета по программе НИОКР «Грач», призванный заменить состоящий на вооружении, но не отвечающий всем современным требованиям пистолет ПМ.

В 1993 году на этот конкурс был представлен пистолет конструкции Ярыгина. Позже пистолет ижевской разработки получил заводское обозначение MP-443 и в 2000 году стал победителем конкурса.

В 2003 году, под названием «пистолет Ярыгина» (ПЯ), он был принят на вооружение Российской армии.

9 октября 2008 года МВД России объявило о переходе с пистолета Макарова на пистолет Ярыгина в качестве штатного оружия".

Революционных находок в ПЯ нет. Совсем. Автоматика пистолета использует энергию отдачи при коротком откате ствола, жестко запирая ствол при движении вперед большим выступом в казенной части. Самый известный зарубежный армейский автоматический пистолет, который использует подобную схему работы автоматики — Глок 17.

На базе ПЯ выпущены многочисленные спортивные и коммерческие пистолеты.

«MP-446 «Викинг» — коммерческая модель ПЯ с пластиковой рамкой и регулируемым целиком; вес без патронов 0.900 кг, магазин на 18 патронов.

MP-446C «Викинг» — спортивный пистолет с пластиковой рамкой для стрельбы не усиленными 9×19 мм патронами; вес без патронов 0.830 кг, размеры 190×142×38 мм, магазин на 10 патронов.

МР-353 — травматический пистолет под патрон .45 Rubber.

МР-655К — пневматический газобаллонный пистолет".

Википедия.

Достоинства.

Прежде всего, это первый российский массовый пистолет под патрон 9×19 мм Парабеллум, более мощный, чем 9×18 мм ПМ, используемый в пистолете Макарова.

Мощность макаровского патрона 9×18 мм ПМ составляет примерно 350 Дж. Патроны 9×19 мм Парабеллум для поражения целей в бронежилетах имеют мощность 550 Дж и калёный стальной сердечник. Неудивительно, разрабатывался пистолет как боевое оружие для современной войны, для поражения солдата, защищенного бронежилетом и другими индивидуальными средствами защиты.

Ударно-спусковой механизм (УСМ) пистолета — двойного действия. Открыто расположенный курок для повышения надёжности и снижения «цепляемости» за одежду с боков закрыт пластиковыми выступами.

Пистолет разрабатывался для стрельбы и с правой, и с левой руки. Неавтоматический предохранитель оборудован переключателями как слева, так и справа, кнопка выброса магазина тоже легко переставляется на любую сторону.

После того как патроны заканчиваются, затвор пистолета остается в открытом положении «затворной задержки». После вставки нового, снаряженного, магазина снять задержку можно либо рычажком на левой стороне, либо потянув верхнюю затворную рамку на себя.

Ствол пистолета выполнен из нержавеющей стали.

Магазин ёмкостью 17 патронов. По сравнению с 8 патронами на пистолете Макарова — явный плюс.

«Подброс» ствола при стрельбе (по сравнению с пистолетом Макарова) очень мал, следовательно, даже при использовании мощного патрона 9×19 мм Парабеллум пистолет ПЯ более точен, чем используемый до сих пор в армии и силовых структурах РФ уже более полувека пистолет ПМ.

На пистолет может быть установлен лазерный целеуказатель с подствольным фонарём.

Мушка и целик обработаны антибликовым покрытием и имеют белые вставки для удобного прицеливания при недостаточном освещении.

Однако все эти достоинства перевешивают огромные недостатки, конструктивно заложенные ещё на стадии проектирования.

Очень малый ресурс, всего примерно 5000 выстрелов! Для боевого пистолета это очень мало! Спортивные модификации ПЯ служат не более года, вырабатывают ресурс полностью!

Для сравнения — западные аналоги: находящийся на вооружении стран НАТО Беретта 92 — 40 000 выстрелов; Глок 17 штатный армейский пистолет австрийской армии — 300 000 (триста тысяч).

Пистолет довольно чувствителен к загрязнениям. Опять же, по сравнению с надёжнейшим пистолетом Макарова.

При смене магазина может произойти непроизвольный выстрел, что делает оружие небезопасным в использовании. Это обусловлено неудачным расположением шептала (детали, которая передаёт усилие от спускового крючка на курок, он бьёт по капсюлю и производит собственно выстрел), нижняя часть которого находится на одном уровне с поверхностью магазина. Патрон утыкается в шептало, шептало срывается и бьёт курок. Выстрел. Для боевого пистолета такая конструкция вообще нонсенс! Правда, такое может произойти только тогда, когда от предыдущего магазина остался патрон в стволе.

Ну и эргономика… Не айс…

Учитывая недостатки этого пистолета, в 2012 г. министерство обороны РФ приняло решение принять на вооружение армии другой пистолет под патрон 9×19 мм Парабеллум — «Стриж», он же «Strike One». Вот такая судьба у этого пистолета. Трудная. Не успев попасть в войска, он уже заменяется другим… Всё течёт, всё изменяется.

shkolazhizni.ru

ПЯ - Пистолет Ярыгина "Грач"

Пистолет Ярыгина (ПЯ «Грач») — самозарядный пистолет российского производства. Разработан коллективом конструкторов под руководством В. А. Ярыгина, серийно производится на Ижевском механическом заводе.

История создания пистолета  Ярыгина.

В 1990 году Министерство обороны СССР объявило конкурс на новый пистолет, призванный заменить состоящий на вооружении, но не вполне отвечающий современным требованиям пистолет ПМ (программа НИОКР «Грач»). В 1993 году на этот конкурс был представлен пистолет конструкции Ярыгина. По результатам испытаний, в 2000 году пистолет (получивший наименование MP-443 «Грач») стал победителем конкурса. В 2003 году под наименованием «9-мм пистолет Ярыгина» (ПЯ) он был принят на вооружение Вооружённых сил Российской Федерации.

По состоянию на начало 2010 года, пистолеты Ярыгина начали поступать на вооружение подразделений ВС России, внутренних войск, специальных подразделений МВД РФ и иных силовых структур.

В 2011 году был налажен массовый выпуск ПЯ для армии РФ. В 2012 году пистолет Ярыгина как новое штатное оружие начали осваивать офицеры Западного ВО.

Конструкция и принцип работы.

Работа автоматики пистолета Ярыгина построена па принципе использования энергии отдачи при коротком ходе (откате) ствола и его жестком запирании. Ударно-спусковой механизм пистолета куркового типа с открытым курком и возможностью самовзвода.

Подача патронов осуществляется из отъемного двухрядного коробчатого магазина емкостью 18 патронов. Для визуального определения количества патронов в магазине в его корпусе имеются отверстия. В комплект поставки пистолета входит 2 магазина.

Большая вместимость магазина под мощный патрон 9×19 мм не предполагает быстрого и удобного его снаряжения, впрочем, как и у всех пистолетов данного класса. После наполнения патронами половины магазина усилие на подавателе становится значительно ощутимее, ведь пружина магазина должна исключить пропуск подачи очередного патрона или его перекос при подаче.

Защелка магазина устанавливается как с правой, так и с левой стороны пистолета, что дает возможность быстрого приведения пистолета к стрельбе после смены магазина (конструкция защелки магазина позволяет быстро отделить магазин от пистолета).

Предохранитель двустороннего действия. Безопасность пистолета обеспечивается за счет флажкового предохранителя, блокирующего затвор и ударно-спусковой механизм как в спущенном, так и во взведенном положении, а также за счет предохранительного взвода курка, предохраняющего от удара по ударнику при падениях пистолета и при срыве курка при его взведении. Экстракция стреляной гильзы или осеченного патрона производится двуплечим подпружиненным выбрасывателем, смонтированным в пазу верхней плоскости затвора посередине задней кромки окна для отражения гильз.

Для исключения попадания отраженной стреляной гильзы (при неэнергичном откате затвора) в стрелка, зацеп выбрасывателя имеет скос, и совместно с жестким отражателем гильзы, смонтированным на рамке ближе к левой стороне, обеспечивает отражение гильзы вверх и вправо.

Форма рукоятки и предохранителей скобы позволяет вести стрельбу с одной или с двух рук, в том числе в двухслойных перчатках. Форма предохранительный скобы и передней части рамки позволяет установить кронштейн для простейших оптических прицелов.

Прицельное приспособление обеспечивает стрельбу на дальность 50 м с возможностей установки светящихся элементов для стрельбы в условиях ограниченной видимости.

Наружная поверхность пистолета имеет защитное антикоррозионное, стойкое к стиранию покрытие — химическое оксидирование.

Рабочая поверхность пистолета (затвор, защелка магазина, курок, замыкатель, предохранитель, рукоятка) имеют рифления для исключения проскальзывания руки в процессе обращения с оружием.

Применяемые для изготовления данного пистолета материалы обеспечивают его эксплуатацию в условиях тропического климата.

Модификации.

В начале 1990х годов было окончательно признано, что 9мм пистолет Макарова ПМ, в течение почти 40 лет состоявший на вооружении Советской, а затем и Российской армии, устарел и нуждается в замене на более современное и мощное оружие. Для принятия на вооружение нового армейского пистолета была объявлена программа НИОКР (Научно-Исследовательские и Опытно-Конструкторские Работы) под кодовым обозначением "Грач". Ижевский Механический Завод (ИЖМЕХ, основной производитель пистолетов Макарова ПМ) включился в работу по созданию нового пистолета в 1993 году. Разработку возглавил конструктор Владимир Александрович Ярыгин, до того занимавшийся созданием спортивных пистолетов. Несомненно, опыт работы над высокоточным оружием и явился той базой, которая помогла В. А. Ярыгину впоследствии одержать победу.  В ходе 1990х годов требования военных неоднократно менялись, в частности, первоначальное требование адаптации пистолета под сразу 4 патрона (7.62х25мм ТТ, 9х18мм ПМ, 9х18мм ПММ, 9х19мм) было отброшено в пользу только одного боеприпаса - 9мм усиленного патрона, разработанного на базе всемирно популярного боеприпаса 9мм Люгер / Парабеллум. Новый патрон был разработан в ЦНИИТОЧМАШ и принят на вооружение под индексом 7Н21.

  Первая версия пистолета «Грач» ("Грач-1"), предложенная конструктором Ижевского Механического Завода А.И. Зарочинцевым представляла собой модульную конструкцию, позволяющую использовать патроны калибра 7,62х25мм ТТ, 9х18мм ПМ и 9х18мм ПММ, для чего достаточно было заменить ствол и магазин. Причем стрельба боеприпасами ПМ велась со свободного затвора, а патронами ПММ и ТТ – с полусвободного затвора, с торможением пороховыми газами, отведёнными через боковое отверстие в канале ствола. Однако на испытаниях в 1993 году на полигоне «Ржевка» была выявлена сильная чувствительность схемы с газовым торможением к загрязнению пороховым нагаром, через 60 выстрелов газовый тормоз перестал работать, скорость отката затвора резко возросла, и через 1300 выстрелов кожух затвора развалился. После этого работы над пистолетом «Грач-1» были прекращены.

     Вторую версию пистолета под патрон 7Н21 ("Грач-2") представил В.А. Ярыгин. Пистолет Ярыгина построен на основе автоматики, использующей энергию отдачи при коротком откате ствола и его жестком запирании. Запирание ствола осуществляется его перекосом в вертикальной плоскости, одним большим выступом в казенной части за окно для выброса гильз в затворе. Снижение казенной части ствола для расцепления с затвором осуществляется при помощи фигурного выреза в приливе под стволом, взаимодействующего с осью затворной задержки. Затвор и рамка пистолета выполнены из углеродистой стали, ствол - из нержавеющей стали. Ударно-спусковой механизм пистолета - двойного действия, с открыто расположенным курком. С боков курок закрыт выступами затвора, что позволяет избежать зацепления взведенного курка за элементы одежды и амуниции при извлечении оружия из кобуры. Неавтоматический предохранитель двусторонний, расположен на рамке, и при включении блокирует курок, шептало и затвор. Курок при включенном предохранителе может блокироваться как во взведенном, так и в спущенном состоянии. Питание пистолета осуществляется из отъемных двухрядных  коробчатых магазинов емкостью 17 патронов. Защелка фиксатора магазина расположена в основании спусковой скобы, причем стрелок по своему желанию может переставить ее на любую строну оружия. По израсходовании всех патронов из магазина затвор пистолета остается в открытом положении на затворной задержке. Прицельные приспособления - нерегулируемые, мушка выполнена зацело с затвором, целик установлен в пазу типа "ласточкин хвост". Мушка и целик имеют белые вставки для более удобного прицеливания. Щечки рукоятки - пластиковые, выполнены как единая деталь. В конструкции пистолета просматривается «спортивное» прошлое В. Ярыгина, в частности, некоторые узлы устроены слишком сложно для армейского пистолета, однако пистолет показал на испытаниях допустимое количество задержек. В 2003 году МР-443 под обозначением Пистолет Ярыгина (ПЯ) был принят на вооружение Российской Армии.

  Из отрицательных моментов стоит выделить большой вес пистолета, но уже после конкурса вышла модификация ПЯ (МР-446 «Викинг») с пластиковой рамкой. Из плюсов конструкции – возможность использовать практически всю линейку патронов 9х19мм, как отечественного, так и зарубежного производства, простоту эксплуатации и разборки-сборки, высокую точность стрельбы, отличную пробивную способность (на дистанции до 50м пуля патрона 7Н21 пробивает насквозь бронежилет Ж-81). А так же малую отдачу, благодаря большой массе пистолета, и малый подскок при стрельбе, что достигается смещением центра тяжести к передней части оружия. Стрельба в пистолете «Грач-2» 7,62-мм пистолетными патронами обеспечивалась заменой ствола, отражателя и магазина.

 Во время полигонных испытаний пистолет «Грач-2» оказался наиболее надежным, в том числе в работе в затрудненных условиях. На дизайне пистолета Ярыгина сказалась т.н. «конструкторская мода» — он получил модные прямоугольные, рубленые очертания, в отличие от большинства других отечественных образцов короткоствольного оружия, имевших «зализанную» внешнюю форму. Благодаря достаточно большой массе (0,96 кг), отличной балансировке и ряду конструктивных особенностей, присущих этому пистолету, он обладал отличной кучностью стрельбы.

 Другая группа ижевских оружейников в составе Б.М. Плецкого, Р.Г. Шигапова и П. Ившина создала пистолет «Грач-3», который впоследствии получил название «9-мм пистолет Макарова модернизированный (ПММ)».

 В развитие линии ПЯ ижевские конструкторы разработали целое семейство пистолетов, каждый из которых служит основой для самостоятельной серии.

Тактико-технические характеристики пистолета Ярыгина “Грач”.

Калибр 9×19mm Para, 9×19мм ПРС, ПСО 9×19мм, 7Н21, 7Н31
Принцип работы УСМ - двойного действия, отдача ствола при коротком его ходе, снижение казённой части ствола
Длина ствола 112,8 мм
Длина 198 мм
Высота 145 мм
Ширина 38 мм
Масса без патронов 0,95 кг
Прицельная дальность стрельбы 50 м
Начальная скорость пули

335 м/с (9×19mm Para)

465 м/с (7Н21)

Дульная энергия 550 Дж (7Н21)
Ёмкость магазина 18 патронов




Фото:




Видео:

wikiguns.tk

ПЯ | Энциклопедия вооружения

Пистолет Ярыгина (МР-443 Грач), 2003, Россия


Тактико-технические характеристики ПЯ (МР-443 Грач)
УСМ - двойного действия
Калибр, мм - 9x19 Parabellum (7Н21)
Габаритные размеры, мм - 198х140х38
Длина ствола, мм - 112
Нарезы, мм - 6, правосторонние
Вес без патронов, г - 950
Емкость магазина - 17
Прицельная дальность, м - 50
Начальная скорость пули, м/с - 460
Боевая скорострельность, выстр./мин - 30

Пистолет Ярыгина (ПЯ «Грач», Индекс ГРАУ — 6П35) — В 90х годах XX века стало ясно, что состоявший в течение 40 лет на вооружении Советской, а затем и Российской армии ПМ нуждается в замене и в 1990 году был объявлен конкурс на новый пистолет, получивший условное обозначение «Грач».

Ижевский Механический Завод (ИЖМЕХ, основной производитель пистолетов Макарова ПМ) включился в работу по созданию нового пистолета в 1993 году.

Разработку возглавил конструктор Владимир Александрович Ярыгин, до того занимавшийся созданием спортивных пистолетов.

В ходе 1990-х годов требования военных неоднократно менялись, в частности, первоначальное требование адаптации пистолета сразу под 4 патрона (7.62х25 ТТ, 9х18 ПМ, 9х18 ПММ, 9х19 мм) в конечном счете было решено вести отработку пистолета под новый патрон 9х19мм (7Н21) с улучшенными характеристиками бронепробиваемости разработанного на базе всемирно популярного боеприпаса 9x19 Люгер / Парабеллум.

Новый патрон был разработан в ЦНИИТОЧМАШ (конструктор патрона - И. П. Касьянов) и принят на вооружение под индексом 7Н21. Этот патрон имеет бронебойную пулю со стальным термоупрочненным сердечником, массой 5,4 грамма, развивающую дульную скорость до 450 м/с (дульная энергия – около 550 Джоулей).

По развиваемому максимальному давлению в стволе давлению патрон 7Н21 существенно превосходит коммерческие боеприпасы 9х19 Парабеллум, а потому может использоваться только в специально созданном под него оружии.

В то же время оружие, рассчитанное под патрон 7Н21, в том числе и ПЯ, может без проблем использоваться с большинством коммерческих патронов 9х19 мм Люгер.

Пистолет Ижевской разработки получил заводской индекс МР-443 «Грач», а на армейские испытания он был выставлен под индексом 6П35, как и его основной конкурент, пистолет конструкции Сердюкова и Беляева из ЦНИИТОЧМАШ (г. Климовск) со свободным затвором и подвижным стволом.

В 2000 году было объявлено, что Ижевский пистолет победил в конкурсе на новый армейский пистолет, и он получил официальное обозначение Пистолет Ярыгина (ПЯ), а в 2003 году решением Правительства РФ ПЯ был принят на вооружение всех силовых структур России, наравне с пистолетами Грязева – Шипунова ГШ-18 и Сердюкова СПС.

Пистолет Ярыгина построен на основе автоматики, использующей энергию отдачи при коротком откате ствола и его жестком запирании.

Запирание ствола осуществляется его перекосом в вертикальной плоскости, одним большим выступом в казенной части за окно для выброса гильз в затворе. Снижение казенной части ствола для расцепления с затвором осуществляется при помощи фигурного выреза в приливе под стволом, взаимодействующего с осью затворной задержки. Затвор и рамка пистолета выполнены из углеродистой стали, ствол – из нержавеющей стали.

На выбрасывателе смонтирован указатель наличия патронов в патроннике — специальный выступ над затвором, покрытый красной краской, позволяющий производить как визуальное, так и на ощупь определение наличия патрона в патроннике.

Ударно-спусковой механизм пистолета – двойного действия, с открыто расположенным курком. С боков курок закрыт выступами затвора, что позволяет избежать зацепления взведенного курка за элементы одежды и амуниции при извлечении оружия из кобуры.

Неавтоматический предохранитель двусторонний, расположен на рамке, и при включении блокирует курок, шептало и затвор. Курок при включенном предохранителе может блокироваться как во взведенном, так и в спущенном состоянии.

Питание пистолета осуществляется из отъемных двухрядных коробчатых магазинов емкостью 17 патронов. Защелка фиксатора магазина расположена в основании спусковой скобы, причем стрелок по своему желанию может переставить ее на любую строну оружия. По израсходовании всех патронов из магазина затвор пистолета остается в открытом положении на затворной задержке.

Прицельные приспособления – нерегулируемые, мушка выполнена зацело с затвором, целик установлен в пазу типа «ласточкин хвост». Мушка и целик имеют белые вставки для более удобного прицеливания. Щечки рукоятки – пластиковые, выполнены как единая деталь, по моему ощущению – несколько угловатые. Все органы управления пистолетом двусторонние и позволяют вести стрельбу как правой, так и левой рукой.


[description]Порядок неполной разборки пистолета Ярыгина:
1. Извлечь магазин из рамки, нажав на защелку магазина.
2. Удостовериться в отсутствии патрона в патроннике, осмотрев патронник.
3. Отделить замыкатель, для чего с правой стороны вытолкнуть его и с левой стороны вынуть его из отверстия рамки.
4. Отделить затвор со стволом и возвратным механизмом, сдвинув их вперед по направляющим рамкам.
5. Отделить ствол со штоком и возвратной пружиной от затвора, выведя казенную часть ствола вниз за досылатель затвора.
Сборка производится в обратном порядке. [/description]

worldweapon.info

Пистолет Ярыгина / 6П35 ПЯ / MP-443 «Грач» (Россия)


Во второй половине 90-х годов МО РФ, изыскав средства, реанимировало тему "Грач", предложив конструкторам гражданских КБ разработать новое личное оружие под международный, парабеллумовский патрон 9x19 по требованиям, уточненным еще в 1993 году. Главными пунктами этих требований было увеличение, по сравнению со штатным пистолетом ПМ, мощности нового оружия и ёмкости магазина. Пистолет предназначался для поражения на дистанциях до 25 метров целей, защищенных средствами индивидуальной защиты 2-го класса. По состоянию на 1999 год в конкурсе принимали участие только два пистолета - Ижевского заводского КБ и Климовского ЦНИИТОЧМАШ. Оба пистолета получили один и тот же индекс - 6П35.

Ижевский пистолет 6П35 ПЯ (Пистолет Ярыгина, также получивший наименование MP-443 «Грач») был создан конструктором КБ Ижевского механического завода В.А.Ярыгиным. Этот пистолет, весящий с магазином без патронов ровно один килограмм, имеет жесткое запирание канала ствола перекосом его в вертикальной плоскости, выступающий курок с самовзводом и флажковый предохранитель, расположенный на рамке пистолета. Патроны семнадцатизарядного магазина уложены в шахматном порядке с двухрядным их выходом. Флажок предохранителя и кнопка защёлки магазина продублированы на правой стороне пистолета.

Отдельно следует сказать о пистолетных боеприпасах, разработанных в ЦНИИТОЧМАШ. Патрон 7Н21 - отечественная версия международного парабеллумовского патрона - разработан ведущим научным сотрудником ЦНИИТОЧМАШ кандидатом технических наук И.П.Касьяновым. Этот патрон по сравнению с зарубежными аналогами имеет повышенные пробиваемость твердых преград и останавливающее действие. Последнее примерно в 1,5-2 раза выше патрона 9x19 НАТО.

Патрон СП-10 в 2000 г. усовершенствован Касьяновым по ряду технологических и конструктивных параметров. Теперь по техническим требованиям рассеивание пуль патронов 7Н21 определяется не на 25 метров как обычно, а на 50. При этом характеристика рассеивания R50 при стрельбе из баллистического ствола не должна быть более 3 см.

Благодаря мощной производственной базе Ижевского механического завода пистолет Ярыгина гораздо раньше был подан на Ржевский полигон МО РФ для войсковых испытаний. И пока пистолет 6П35 Сердюкова и Беляева только испытывался по заводской программе в ЦНИИТОЧМАШ, пистолет Ярыгина прошел полигонные испытания. В результате Заказчик, не дожидаясь результатов проверки второго пистолета, рекомендовал его для постановки на вооружение РА. После этого ижевский пистолет получил наименование - "ПЯ". Тут же об ижевском пистолете было сообщено в ряде средств массовой информации.

Пистолет Ярыгина ПЯ построен на основе автоматики, использующей энергию отдачи при коротком откате ствола и его жестком запирании. Запирание ствола осуществляется его перекосом в вертикальной плоскости, одним большим выступом в казенной части за окно для выброса гильз в затворе. Снижение казенной части ствола для расцепления с затвором осуществляется при помощи фигурного выреза в приливе под стволом, взаимодействующего с осью затворной задержки. Затвор и рамка пистолета выполнены из углеродистой стали, ствол - из нержавеющей стали.

Ударно-спусковой механизм пистолета - двойного действия, с открыто расположенным курком. С боков курок закрыт выступами затвора, что позволяет избежать зацепления взведенного курка за элементы одежды и амуниции при извлечении оружия из кобуры. Неавтоматический предохранитель двусторонний, расположен на рамке, и при включении блокирует курок, шептало и затвор. Курок при включенном предохранителе может блокироваться как во взведенном, так и в спущенном состоянии.

Питание пистолета ПЯ осуществляется из отъемных двухрядных  коробчатых магазинов емкостью 17 патронов. Защелка фиксатора магазина расположена в основании спусковой скобы, причем стрелок по своему желанию может переставить ее на любую строну оружия. По израсходовании всех патронов из магазина затвор пистолета остается в открытом положении на затворной задержке. Прицельные приспособления - нерегулируемые, мушка выполнена зацело с затвором, целик установлен в пазу типа "ласточкин хвост". Мушка и целик имеют белые вставки для более удобного прицеливания. Щечки рукоятки - пластиковые, выполнены как единая деталь, по моему ощущению - несколько угловатые.

По результатам испытаний, в 2000 г. пистолет ПЯ стал победителем конкурса. В 2003 г. под наименованием «9-мм пистолет Ярыгина» (ПЯ) он был принят на вооружение армии РФ. 9 октября 2008 г. МВД России объявило о переходе с пистолета Макарова на пистолет Ярыгина в качестве штатного оружия. По состоянию на начало 2010 г., пистолеты Ярыгина поступают на вооружение армейских подразделений, внутренних войск, спецподразделений МВД РФ и иных силовых структур. Являются наградным оружием.

Тактико-технические характеристики пистолета Ярыгина ПЯ
Масса, кг: 0,95
Длина, мм: 198
Длина ствола, мм: 112,5
Ширина, мм: 38
Высота, мм: 145
Калибр, мм: 9?19 мм Парабеллум, 9?19 мм 7Н21
Начальная скорость пули, м/с: 465
Прицельная дальность, м: 50
Максимальная дальность, м: 100
Вид боепитания: магазин на 18 патронов; до 2004 г. выпуска — на 17 патронов

www.dogswar.ru

Ярыгин ПЯ, (Грач) - это... Что такое Ярыгин ПЯ, (Грач)?


Ярыгин ПЯ, (Грач)

        Пистолет Ярыгина ПЯ (МР-443 "Грач") (Россия)



серийный пистолет Ярыгина ПЯ, вид слева

Пистолет Ярыгина ПЯ, вид справа. Обратите внимание на двусторонний рычажок предохранителя, находящийся в положении "огонь".

Пистолет Ярыгина ПЯ, по израсходовании патронов из магазина затвор поставлен на затворную задержку
УСМ: двойного действия
Калибр: 9х19мм (7Н21, 9мм Парабеллум)
Вес без патронов: 950 г
Длина: 198 мм
Длина ствола: 112 мм
Емкость магазина: 17 патронов
        В начале 1990х годов было окончательно признано, что 9мм пистолет Макарова ПМ, в течение почти 40 лет состоявший на вооружении Советской, а затем и Российской армии, устарел и нуждается в замене на более современное и мощное оружие. Для принятия на вооружение нового армейского пистолета была объявлена программа НИОКР (Научно-Исследовательские и Опытно-Конструкторские Работы) под кодовым обозначением "Грач". Ижевский Механический Завод (ИЖМЕХ, основной производитель пистолетов Макарова ПМ) включился в работу по созданию нового пистолета в 1993 году. Разработку возглавил конструктор Владимир Александрович Ярыгин, до того занимавшийся созданием спортивных пистолетов. В ходе 1990х годов требования военных неоднократно менялись, в частности, первоначальное требование адаптации пистолета под сразу 4 патрона (7.62х25мм ТТ, 9х18мм ПМ, 9х18мм ПММ, 9х19мм) было отброшено в пользу только одного боеприпаса - 9мм усиленного патрона, разработанного на базе всемирно популярного боеприпаса 9мм Люгер / Парабеллум. Новый патрон был разработан в ЦНИИТОЧМАШ и принят на вооружение под индексом 7Н21. Этот патрон имеет бронебойную пулю со стальным термоупрочненным сердечником, массой 5,4 грамма, развивающую дульную скорость до 450 м/с (дульная энергия - около 550 Джоулей). По развиваемому максимальному давлению в стволе давлению патрон 7Н21 существенно превосходит коммерческие боеприпасы 9х19мм Люгер/парабеллум, а потому может использоваться только в специально созданном под него оружии. В то же время оружие, рассчитанное под патрон 7Н21, в том числе и ПЯ, может без проблем использоваться с большинством коммерческих патронов 9х19мм, а также с патронами 9мм НАТО.
        Пистолет Ижевской разработки получил заводской индекс МР-443 "Грач", а на армейские испытания он был выставлен под индексом 6П35, как и его основной конкурент, пистолет конструкции Сердюкова и Беляева из ЦНИИТОЧМАШ (г. Климовск) со свободным затвором и подвижным стволом. В 2000 году было объявлено, что Ижевский пистолет победил в конкурсе на новый армейский пистолет, и он получил официальное обозначение Пистолет Ярыгина (ПЯ), а в 2003 году решением Правительства РФ ПЯ был принят на вооружение всех силовых структур России, наравне с пистолетами Грязева - Шипунова ГШ-18 и Сердюкова СПС. В настоящее время ПЯ уже начал поступать в части и подразделения Российской армии, предположительно в те, что базируются на территории Чечни.
        Пистолет Ярыгина построен на основе автоматики, использующей энергию отдачи при коротком откате ствола и его жестком запирании. Запирание ствола осуществляется его перекосом в вертикальной плоскости, одним большим выступом в казенной части за окно для выброса гильз в затворе. Снижение казенной части ствола для расцепления с затвором осуществляется при помощи фигурного выреза в приливе под стволом, взаимодействующего с осью затворной задержки. Затвор и рамка пистолета выполнены из углеродистой стали, ствол - из нержавеющей стали. Ударно-спусковой механизм пистолета - двойного действия, с открыто расположенным курком. С боков курок закрыт выступами затвора, что позволяет избежать зацепления взведенного курка за элементы одежды и амуниции при извлечении оружия из кобуры. Неавтоматический предохранитель двусторонний, расположен на рамке, и при включении блокирует курок, шептало и затвор. Курок при включенном предохранителе может блокироваться как во взведенном, так и в спущенном состоянии. Питание пистолета осуществляется из отъемных двухрядных коробчатых магазинов емкостью 17 патронов. Защелка фиксатора магазина расположена в основании спусковой скобы, причем стрелок по своему желанию может переставить ее на любую строну оружия. По израсходовании всех патронов из магазина затвор пистолета остается в открытом положении на затворной задержке. Прицельные приспособления - нерегулируемые, мушка выполнена зацело с затвором, целик установлен в пазу типа "ласточкин хвост". Мушка и целик имеют белые вставки для более удобного прицеливания. Щечки рукоятки - пластиковые, выполнены как единая деталь, по моему ощущению - несколько угловатые.
        В целом, ПЯ достаточно удобное оружие, хорошо сбалансированное, имеет достаточно "приятный" спуск.

Современное стрелковое оружие и боеприпасы. Online-энциклопедия стрелкового оружия ХХ и ХХI веков.. Max R. Popenker. 1999-2010.

  • Сердюков СПС, (СР1), (Гюрза)
  • Грязев-Шипунов ГШ-18

Смотреть что такое "Ярыгин ПЯ, (Грач)" в других словарях:

  • Грач (пистолет) — Пистолет Ярыгина Тип: Пистолет Страна: Россия История производства: Производитель: Ижевский механический завод Характеристики Масса: 0,95 Длина: 198 мм Длина ствола …   Википедия

  • ПЯ «Грач» — Пистолет Ярыгина Тип: Пистолет Страна: Россия История производства: Производитель: Ижевский механический завод Характеристики Масса: 0,95 Длина: 198 мм Длина ствола …   Википедия

  • 0-ОГЛАВЛЕНИЕ — ПИСТОЛЕТЫ И РЕВОЛЬВЕРЫ Введение1 ПИСТОЛЕТЫ Австрия Roth Steyr M1907 Steyr Hahn M1912 Glock Steyr GB Steyr M Аргентина Ballester Molina Bersa Thunder …   Энциклопедия стрелкового оружия

  • Пистолет Ярыгина — Тип: Пистолет Страна …   Википедия

  • ПЯ — Пистолет Ярыгина Тип: Пистолет Страна: Россия История производства: Производитель: Ижевский механический завод Характеристики Масса: 0,95 Длина: 198 мм Длина ствола …   Википедия

  • Пя — Пистолет Ярыгина Тип: Пистолет Страна: Россия История производства: Производитель: Ижевский механический завод Характеристики Масса: 0,95 Длина: 198 мм Длина ствола …   Википедия

  • Лауреаты Сталинской премии за выдающиеся изобретения и коренные усовершенствования методов производственной работы — Сталинская премия за выдающиеся изобретения и коренные усовершенствования методов производственной работы форма поощрения граждан СССР за значительные заслуги в техническом развитии советской индустрии, разработки новых технологий, модернизации… …   Википедия

  • Суперкубок СССР по футболу — Суперкубок СССР по футболу, или Кубок Сезона  клубный турнир по футболу, проводившийся в СССР в 1977 1988 годах. Разыгрывался между победителем Кубка СССР и чемпионом страны. Суперкубок СССР проводился нерегулярно, не имел большой… …   Википедия

  • 9-мм пистолет ПЯ — Ярыгин 2003 Пистолет разработан конструктором В.А.Ярыгиным и был принят на вооружение Вооруженных сил в 2003 г.. Предназначен для ведения стрельбы в ближнем бою и является личным оружием офицерского состава. Автоматика работает на принципе отдачи …   Военная энциклопедия

  • Список депутатов Верховного Совета СССР 5 созыва — Верховный Совет СССР 5 созыва избран 16 марта 1958, заседал с 1958 по 1962; Состав: 1378 депутатов 738 в Совете Союза и 640 в Совете Национальностей. # А Б В Г Д Е Ё Ж З И К Л М Н О П Р …   Википедия

small_arms.academic.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
