Пт фердинанд – (САУ): расположение экипажа внутри самоходной установки, потери на курской дуге, вся правда и вымысел

самая страшная САУ? » Военное обозрение

Были у немцев лучшие в мире САУ или нет — вопрос спорный, но то, что им удалось создать одну, оставившую о себе неизгладимую память у всех советских воинов, — это точно. Речь идет о тяжелом самоходном орудии «Фердинанд». Дело дошло до того, что, начиная со второй половины 1943 года, почти в каждом боевом донесении советские войска уничтожали как минимум одну такую САУ. Если просуммировать потери «Фердинандов» по советским донесениям, то за войну их уничтожили несколько тысяч штук. Пикантность ситуации состоит в том, что немцы за всю войну выпустили их всего 90 штук, и еще 4 БРЭМ на их базе. Трудно найти образец бронетехники времен Второй Мировой войны, выпущенный в столь малом количестве и при этом так прославившийся. В «Фердинанды» записывали все немецкие самоходки, но наиболее часто — «Мардеры» и «Штуги». Примерно такая же ситуация была с немецким «Тигром»: с ним часто путали средний танк Pz-IV с длинной пушкой. Но здесь было хотя бы сходство силуэтов, а вот какое сходство у «Фердинанда» и, например, StuG 40 — большой вопрос.
Так каким был «Фердинанд», и почему он так широко известен со времен Курской битвы? Мы не будем вдаваться в технические детали и вопросы разработки конструкции, ибо это уже написано в десятках иных изданий, а обратим пристальное внимание на бои на северном фасе Курской дуги, где были массированно применены эти чрезвычайно мощные машины.


Боевая рубка САУ собиралась из листов кованной цементованной брони, переданной из запасов германского ВМФ. Лобовая броня рубки имела толщину 200 мм, бортовая и кормовая — 85 мм. Толщина даже бортовой брони делала САУ практически неуязвимой для огня почти всей советской артиллерии образца 1943 года на расстоянии свыше 400 м. Вооружение самоходки состояло из 8,8-см орудия StuK 43 (в некоторых источниках ошибочно приводится ее полевой вариант PaK 43/2) с длиной ствола 71 калибр, ее дульная энергия в полтора раза превышала таковую у пушки тяжелого танка «Тигр». Пушка «Фердинанда» пробивала все советские танки со всех углов атаки на всех дистанциях действительного огня. Единственная причина, по которой случалось непробитие брони при попадании, — рикошет. Всякое иное попадание вызывало пробитие брони, что в большинстве случаев означало выведение советского танка из строя и частичную или полную гибель его экипажа. Вот такое серьезное оружие появилось у немцев незадолго до начала операции «Цитадель».
Формирование подразделений САУ «Фердинанд» началось 1 апреля 1943 года. Всего было решено сформировать два тяжелых батальона (дивизиона).

Первый из них, получивший номер 653 (Schwere PanzerJager Abteilung 653), формировался на основе 197-го дивизиона штурмовых орудий StuG III. Согласно новому штату, дивизион должен был иметь 45 САУ «Фердинанд». Эта часть была выбрана не случайно: личный состав дивизиона имел большой боевой опыт и участвовал в боях на Востоке с лета 1941 года по январь 1943 года. К маю 653-й батальон был полностью укомплектован согласно штату. Однако в начале мая 1943 года вся материальная часть была передана на укомплектование 654-го батальона, формировавшегося во Франции в городе Руан. К середине мая 653-й батальон был снова укомплектован почти по штату и имел в своем составе 40 САУ, после прохождения курса учений на полигоне Нойзейдель, 9–12 июня 1943 года, батальон одиннадцатью эшелонами убыл на Восточный фронт.

654-й тяжелый батальон истребителей танков был сформирован на базе 654-го противотанкового дивизиона в конце апреля 1943 года. Боевого опыта у его личного состава, воевавшего прежде с ПТО PaK 35/36, а затем на САУ «Мардер II», было гораздо меньше, чем у коллег из 653-го батальона. До 28 апреля батальон находился в Австрии, с 30 апреля в Руане. После проведения итоговых учений, в период с 13 по 15 июня, батальон четырнадцатью эшелонами убыл на Восточный фронт.

Согласно штату военного времени (K. St.N.№ 1148c от 31.03.43) тяжелый батальон истребителей танков включал в себя: командование батальона, штабную роту (взвода: управления, саперный, санитарный, зенитный), три роты «Фердинандов» (в каждой роте 2 машины штаба роты, и три взвода по 4 машины; т. е. 14 машин в роте), ремонтно-эвакуационную роту, автотранспортную роту. Всего: 45 САУ «Фердинанд», 1 санитарный БТР Sd.Kfz.251/8, 6 зенитных Sd.Kfz 7/1, 15 полугусеничных тягачей Sd.Kfz 9 (18-тонн), грузовые и легковые автомобили.

Штатная структура батальонов немного различалась. Начать надо с того, что в состав 653-го батальона входили 1,2 и 3-я роты, в 654-й — 5,6 и 7-я роты. 4-я рота куда-то «выпала». Нумерация машин в батальонах соответствовала немецким стандартам: так например, обе машины штаба 5-й роты имели номера 501 и 502, номера машин 1-го взвода с 511 по 514 включительно; 2-го взвода 521 — 524; 3-го 531 — 534 соответственно. Но если мы внимательно рассмотрим боевой состав каждого батальона (дивизиона), мы увидим, что в «боевой» численности подразделений всего 42 САУ. А по штату 45. Куда же делись еще по три САУ из каждого батальона? Вот тут-то и сказывается разница в организации импровизированных танкоистребительных дивизионов: если в 653-м батальоне 3 машины были выведены в резервную группу, то в 654-м батальоне 3 «лишние» машины были организованы в штабную группу, имевшую нестандартные тактические номера: II-01, II-02, II-03.

Оба батальона (дивизиона) вошли в состав 656-го танкового полка, штаб которого немцы сформировали еще 8 июня 1943 года. Соединение получилось весьма мощным: кроме 90 САУ «Фердинанд» в его состав входили 216-й батальон штурмовых танков (Sturmpanzer Abteilung 216), и две роты радиоуправляемых танкеток ВIV «Богвард» (313-я и 314-я). Полк должен был послужить тараном немецкого наступления по направлению ст. Поныри — Малоархангельск.

25 июня «Фердинанды» стали выдвигаться к линии фронта. К 4 июля 1943 года 656-й полк был развернут следующим образом: к западу от железной дороги Орел — Курск 654-й батальон (р-н Архангельское), к востоку 653-й батальон (р-н Глазунова), за ними три роты 216-го батальона (всего 45 «Бруммбаров»). Каждому батальону «Фердинандов» придавалось по роте радиоуправляемых танкеток B IV.

5 июля 656-й танковый полк перешел в наступление, поддерживая части 86-й и 292-й немецких пехотных дивизий. Однако, таранного удара не получилось: 653-й батальон в первый же день увяз в тяжелейших боях у высоты 257,7, которую немцы прозвали «Танковая». Мало того, что на высоте были вкопаны по самую башню тридцатьчетверки, так еще высота была прикрыта мощнейшими минными полями. В первый же день на минах подорвалось 10 САУ батальона. Тяжелые потери были и в личном составе. Подорвавшись на противопехотной мине, получил тяжелые ранения командир 1-й роты, гауптман Шпильман. Выяснив направление удара, ураганный огонь открыла и советская артиллерия. В результате, к 17:00 5 июля на ходу осталось всего 12 «Фердинандов»! Остальные получили повреждения разной степени тяжести. Остатки батальона в течение следующих двух дней продолжали вести бои по овладению ст. Поныри.

Атака 654-го батальона получилась еще более провальной. 6-я рота батальона по ошибке наскочила на собственное минное поле. В течение буквально нескольких минут большая часть «Фердинандов» подорвалась на собственных минах. Обнаружив чудовищные немецкие машины, еле ползущие на наши позиции, советская артиллерия открыла по ним сосредоточенный огонь. Результатом явилось то, что немецкая пехота, поддерживавшая атаку 6-й роты, понесла большие потери и залегла, оставив САУ без прикрытия. Четыре «Фердинанда» из 6-й роты все же смогли выйти к советским позициям, и там, по воспоминаниям немецких самоходчиков, их «атаковали несколько храбрых русских солдат, оставшихся в окопах и вооруженных огнеметами, а с правого фланга, с линии железной дороги открыла огонь артиллерия, но увидев, что это неэффективно, русские солдаты организованно отошли».

5-я и 7-я роты тоже достигли первой линии окопов, потеряв около 30% машин на минах и попав под сильный артобстрел. При этом был смертельно ранен осколком снаряда командир 654-го батальона майор Ноак.

После занятия первой линии траншей, остатки 654-го батальона двинулись в направлении Понырей. При этом часть машин опять подорвалась на минах, а «Фердинанд» № 531 из 5-й роты, будучи обездвижен фланговым огнем советской артиллерии, был добит и сгорел. В сумерках батальон достиг холмов севернее Понырей, где остановился на ночевку и перегруппировку. В батальоне на ходу осталось 20 машин.

6 июля из-за проблем с горючим 654-й батальон пошел в атаку только в 14:00. Однако из-за сильного огня советской артиллерии немецкая пехота понесла серьезные потери, отошла назад и атака захлебнулась. В этот день 654-й батальон доносил «о большом количестве русских танков, прибывших для усиления обороны». Согласно вечерней сводке, экипажи САУ уничтожили 15 советских танков Т-34, причем 8 из них записали на счет экипажа под командованием гауптмана Людерса, а 5 — лейтенанта Петерса. На ходу осталось 17 машин.

На следующий день остатки 653-го и 654-го батальонов были оттянуты к Бузулуку, где составили корпусной резерв. Два дня были посвящены ремонту машин. 8 июля несколько «Фердинандов» и «Бруммбаров» участвовали в неудачной атаке на ст. Поныри.

В то же время (8 июля) штаб советского Центрального фронта получает первое донесение от начальника артиллерии 13-й армии о подорвавшемся на мине «Фердинанде». Уже через два дня из Москвы в штаб фронта прибыла группа из пяти офицеров ГАУ КА специально для изучения этого образца. Однако им не повезло, к этому моменту местность, где стояла поврежденная САУ была занята немцами.

Главные события развивались 9–10 июля 1943 года. После многих безуспешных атак на ст. Поныри немцы поменяли направление удара. С северо-востока, через совхоз «1 мая» нанесла удар импровизированная боевая группа под командованием майора Калль. Состав этой группы впечатляет: 505-й батальон тяжелых танков (ок. 40 танков «Тигр»), 654-й и часть машин 653-го батальона (всего 44 «Фердинанда»), 216-й батальон штурмовых танков (38 САУ «Бруммбар»), дивизион штурмовых орудий (20 StuG 40 и StuH 42), 17 танков Pz.Kpfw III и Pz.Kpfw IV. Непосредственно за этой армадой должны были двигаться танки 2-й ТД и мотопехота на БТР.

Таким образом, на фронте в 3 км, немцы сосредоточили около 150 боевых машин, не считая второго эшелона. Из машин первого эшелона более половины — тяжелые. По донесениям наших артиллеристов немцы впервые здесь применили новое атакующее построение «в линию» — с «Фердинандами», которые шли впереди. Машины 654-го и 653-го батальонов действовали, выстроившись в два эшелона. В линии первого эшелона наступали 30 машин, во втором эшелоне двигалась еще одна рота (14 машин) с интервалом 120–150 м. Командиры рот находились в общей линии на штабных машинах, несших флажок на антенне.

В первый же день этой группе легко удалось прорваться через совхоз «1 мая» к поселку Горелое. Здесь наши артиллеристы сделали воистину гениальный ход: видя неуязвимость для артиллерии новейших германских бронированных чудовищ, их пропустили на огромное минное поле, начиненное вперемешку противотанковыми минами и фугасами из трофейных боеприпасов, и затем открыли ураганный огонь по шедшей за «Фердинандами» «свите» из средних танков и штурмовых орудий. В итоге вся ударная группа понесла ощутимые потери и вынуждена была отойти.

На следующий день, 10 июля, группа майора Калль нанес новый мощный удар и отдельные машины прорвались к окраине ст. Поныри. Прорвавшимися машинами были тяжелые САУ «Фердинанд».

По описаниям наших солдат «Фердинанды» наступали, ведя огонь из орудия с коротких остановок с дистанции от одного до двух с половиной километров: очень большой дистанции для бронетехники того времени. Подвергнувшись сосредоточенному огню, или обнаружив заминированный участок местности, они отходили задним ходом к какому-нибудь укрытию, стараясь всегда быть обращенными к советским позициям толстой лобовой броней, абсолютно неуязвимой для нашей артиллерии.

11 июля ударная группа майора Калль была расформирована, 505-й тяжелый танковый батальон и танки 2-й ТД были переброшены против нашей 70-й армии в район Кутырки — Теплое. В районе ст. Поныри оставались лишь подразделения 654-го батальона и 216-го дивизиона штурмовых танков, пытавшиеся эвакуировать в тыл поврежденную матчасть. Но эвакуировать 65-тонные «Фердинанды» в течение 12–13 июля не удалось, а 14 июля советские войска начали массированное контрнаступление от станции Поныри в направлении совхоза «1 мая». К середине дня немецкие войска были вынуждены отойти. Наши танкисты, поддерживающие атаку пехоты, понесли тяжелые потери, в основном не от огня немцев, а потому, что рота танков Т-34 и Т-70 выскочила на то же мощное минное поле, на котором за четыре дня до этого подорвались «Фердинанды» 654-го батальона.

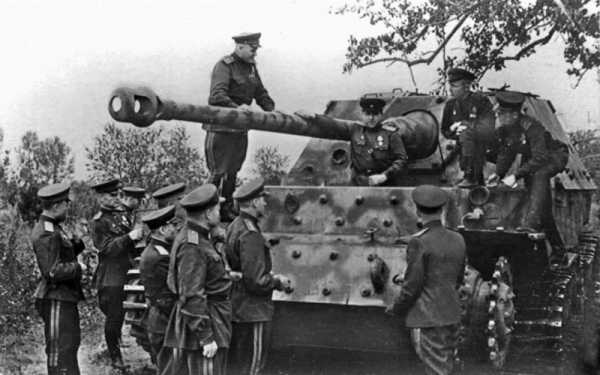

15 июля (то есть уже на следующий день) подбитая и уничтоженная у станции Поныри немецкая техника была осмотрена и изучена представителями ГАУ КА и НИБТ полигона. Всего на поле боя северо-восточнее ст. Поныри (18 км2) осталось 21 САУ «Фердинанд», три штурмовых танка «Бруммбар» (в советских документах — «Медведь»), восемь танков Pz-III и Pz-IV, два командирских танка, и несколько радиоуправляемых танкеток В IV «Богвард».

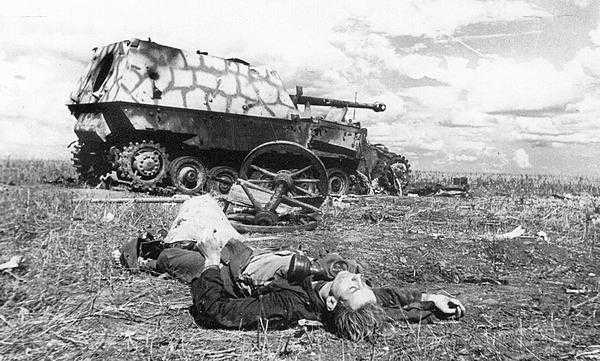

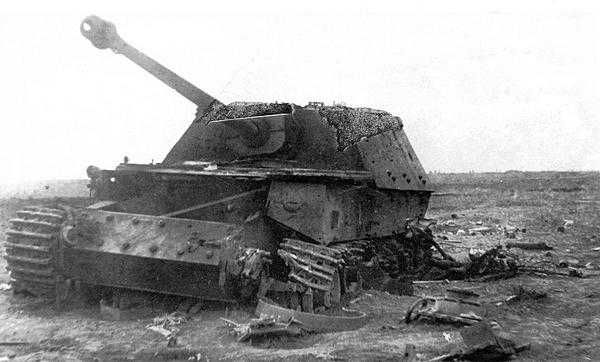

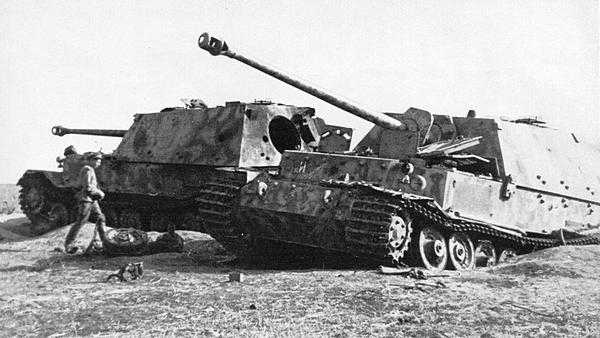

Большая часть «Фердинандов» была обнаружена на минном поле у поселка Горелое. Больше половины осмотренных машин имели повреждения ходовой части от воздействия противотанковых мин и фугасов. 5 машин имели повреждения ходовой части от попаданий снарядов калибра 76-мм и выше. Два «Фердинанда» имели простреленные орудия, один из них получил аж 8 попаданий в ствол орудия. Одна машина была полностью разрушена попаданием авиабомбы с советского бомбардировщика Пе-2, одна уничтожена попаданием 203-мм снаряда в крышу рубки. И лишь один «Фердинанд» имел снарядную пробоину в левом борту, сделанную 76-мм бронебойным снарядом, 7 танков Т-34 и батарея ЗИС-3 обстреливали его со всех сторон, с дистанции 200–400 м. И еще один «Фердинанд», не имевший внешних повреждений корпуса, был нашей пехотой сожжен бутылкой с КС. Несколько «Фердинандов», лишенных возможности двигаться своим ходом, были уничтожены своими экипажами.

Основная же часть 653-го батальона действовала в полосе обороны нашей 70-й армии. Безвозвратные потери за время боев с 5 по 15 июля составили 8 машин. Причем одну наши войска захватили совершенно исправной, да еще и вместе с экипажем. Произошло это следующим образом: в ходе отражения одной из немецких атак в районе поселка Теплое 11–12 июля, наступающие немецкие войска подверглись массированному артиллерийскому обстрелу дивизиона корпусной артиллерии, батареи новейших советских САУ СУ-152 и двух ИПТАП, после чего противник оставил на поле боя 4 «Фердинанда». Несмотря на такой массированный обстрел, ни одна немецкая САУ не имела пробития брони: две машины имели снарядные повреждения ходовой части, одна была сильно разрушена огнем крупнокалиберной артиллерии (возможно, СУ-152) — у нее был сдвинут с места лобовой лист. А четвертая (№ 333), стремясь выйти из под обстрела, двигалась задним ходом и, попав на песчаный участок, просто «села» на брюхо. Экипаж попытался было подкопать машину, но тут на них напоролись атакующие советские пехотинцы 129-й стрелковой дивизии и немцы предпочли сдаться в плен. Тут наши столкнулись с той же проблемой, которая уже давно тяготила умы командования немецких 654-го и 653-го батальонов: чем эту махину вытаскивать с поля боя? Вытягивание «бегемота из болота» затянулось аж до 2 августа, когда усилиями четырех тракторов С-60 и С-65 «Фердинанда», наконец, вытянули на твердый грунт. Но в ходе его дальнейшей транспортировки к железнодорожной станции один из бензиновых двигателей САУ вышел из строя. Дальнейшая судьба машины неизвестна.

С началом советского контрнаступления «Фердинанды» попали в свою стихию. Так, 12–14 июля 24 самоходки 653-го батальона поддерживали части 53-й пехотной дивизии в районе Березовец. При этом, отражая атаку советских танков у поселка Красная Нива экипаж только одного «Фердинанда» лейтенанта Тирета доложил об уничтожении 22 танков Т-34.

15 июля 654-й батальон отбил атаку наших танков со стороны Малоархангельск — Бузулук, при этом 6-я рота доложила об уничтожении 13 советских боевых машин. В последующем остатки батальонов оттянули в Орел. К 30 июля все «Фердинанды» были выведены с фронта, и по приказу штаба 9-й армии отправлены в Карачев.

В ходе операции «Цитадель» 656-й танковый полк ежедневно докладывал о наличии боеспособных «Фердинандов» по радио. Согласно этим докладам на 7 июля в строю было 37 «Фердинандов», 8 июля — 26, 9 июля — 13, 10 июля — 24, 11 июля — 12, 12 июля — 24, 13 июля — 24, 14 июля — 13 штук. Эти данные плохо соотносятся с немецкими же данными по боевому составу ударных групп в которые входили 653-й и 654-й батальоны. Немцы признают безвозвратно потерянными 19 «Фердинандов», кроме того, еще 4 машины были потеряны «из-за короткого замыкания и последующего за этим пожара». Следовательно, 656-й полк потерял 23 машины. Кроме того, есть нестыковки с советскими данными, которые фотодокументально свидетельствуют об уничтожении 21 САУ «Фердинанд».

Возможно, немцы попытались, как это часто бывало, списать несколько машин в безвозвратные потери задним числом, ибо, по их данным, с момента перехода советских войск в наступление безвозвратные потери составили 20 «Фердинандов» (сюда по-видимому входят и какие-то из 4 сгоревших по техническим причинам машин). Таким образом, по немецким данным, общие безвозвратные потери 656-го полка с 5 июля по 1 августа 1943 года составили 39 «Фердинандов». Как бы там ни было, это в общем подтверждается документами, и, в основном, соответствует советским данным.

Если потери «Фердинандов» и по немецким, и по советским совпадают (разница лишь в датах), то дальше начинается «ненаучная фантастика». Командование 656-го полка заявляет, что за период с 5 июля по 15 июля 1943 года полком выведено из строя 502 вражеских танка и САУ, 20 противотанковых и около 100 других орудий. Особенно отличился на поприще уничтожения советской бронетехники 653-й батальон, записавший себе в уничтоженные 320 советских танков, а также большое количество орудий и автомобилей.

Попытаемся разобраться с потерями советской артиллерии. За период с 5 по 15 июля 1943 года Центральный фронт под командованием К. Рокоссовского потерял 433 орудия всех типов. Это данные по целому фронту, занимавшему весьма протяженную полосу обороны, поэтому данные по 120-ти уничтоженным орудиям на одном маленьком «пятачке» кажутся явно завышенными. Кроме того, очень интересно сравнить заявленное количество уничтоженной советской бронетехники с реальной ее убылью. Итак: к 5 июля танковые части 13-й армии насчитывали в своем составе 215 танков и 32 САУ, еще 827 бронеединиц числилось во 2-й ТА и 19-м ТК, находившемся в резерве фронта. Большая их часть была введена в бой именно в полосе обороны 13-й армии, где немцы наносили свой главный удар. Потери 2-й ТА за период с 5 по 15 июля составили 270 танков Т-34 и Т-70 сгоревшими и подбитыми, потери 19-го ТК — 115 машин, 13-й армии (с учетом всех пополнений) — 132 машины. Следовательно, из задействованных в полосе 13-й армии 1129 танков и САУ общие потери составили 517 машин, причем больше половины из них были восстановлены уже в ходе боев (безвозвратные потери составили 219 машин). Если же учесть, что полоса обороны 13-й армии в разные дни операции составляла от 80 до 160 км, а «Фердинанды» действовали на фронте от 4 до 8 км, становится понятно, что «нащелкать» такое количество советской бронетехники на таком узком участке было просто нереально. А если мы учтем еще и то, что против Центрального фронта действовали несколько танковых дивизий, а также 505-й тяжелотанковый батальон «Тигров», дивизионы штурмовых орудий, САУ «Мардер» и «Хорниссе», а также артиллерия, то видно, что результаты 656-го полка бессовестно раздуты. Впрочем, подобная картина получается и при проверке результативности тяжелых танковых батальонов «Тигров» и «Королевских Тигров», да и вообще всех немецких танковых частей. Справедливости ради надо сказать, что подобной «правдивостью» грешили боевые донесения и советских, и американских, и английских войск.

Так в чем же причина такой известности «тяжелого штурмового орудия», или, если угодно, «тяжелого истребителя танков Фердинанд»?

Несомненно, творение Фердинанда Порше было своеобразным шедевром технической мысли. В огромной САУ были применены многие технические решения (уникальная ходовая часть, комбинированная силовая установка, расположение БО и т. д.) не имевшие аналогов в танкостроении. Вместе с тем многочисленные технические «изюминки» проекта были слабо приспособлены для войсковой эксплуатации, а феноменальная бронезащита и мощнейшее вооружение, покупались за счет отвратительной подвижности, малого запаса хода, сложностью машины в эксплуатации и отсутствием концепции применения такой техники. Это все так, но не это было причиной такого «испуга» перед творением Порше, что советским артиллеристам и танкистам почти в каждом боевом донесении мерещились толпы «Фердинандов» даже после того, как немцы все оставшиеся в живых САУ вывезли с восточного фронта в Италию и вплоть до боев в Польше в они на Восточном фронте не участвовали.

Несмотря на все свои несовершенства и «детские болезни», САУ «Фердинанд» оказалась страшным противником. Ее броня не пробивалась. Просто не пробивалась. Совсем. Ничем. Можно представить себе, что чувствовали и что думали советские танкисты и артиллеристы: лупишь по ней, выпускаешь снаряд за снарядом, а она словно заговоренная, прет и прет на тебя.

Многие современные исследователи в качестве основной причины неудачного дебюта «Фердинандов» называют отсутствие противопехотного вооружения этой САУ. Дескать, не было у машины пулеметов и САУ были беспомощны против советской пехоты. Но если проанализировать причины потерь САУ Фердинанд, то становится ясно, что роль пехоты в деле уничтожения «Фердинандов» была просто ничтожной, подавляющее большинство машин было подорвано на минных полях, еще некоторая часть была уничтожена артиллерией.

Таким образом, вопреки бытующему мнению, что в больших потерях на Курской дуге САУ «Фердинанд» виноват В. Модель, который якобы «не знал» как их правильно применить, можно сказать, что основными причинами таких высоких потерь этих САУ явились тактически грамотные действия советских командиров, стойкость и храбрость наших солдат и офицеров, а также немного военной удачи.

Иной читатель возразит, почему мы не говорим о боях в Галиции, где с апреля 1944 года участвовали слегка модернизированные «Элефанты» (которых от прежних «Фердинандов» отличали незначительные улучшения, вроде курсового пулемета и командирской башенки)? Отвечаем: потому что там их судьба была не лучше. До июля они, сведенные в 653-й батальон, вели бои местного значения. После начала крупного советского наступления, батальон был брошен на помощь немецкой дивизии СС «Хоэнштауфен», но напоролся на засаду советских танков и противотанковой артиллерии и 19 машин были сразу уничтожены. Остатки батальона (12 машин) были сведены в 614-ю отдельную тяжелую роту, которая приняла бои под Вюнсдорфом, Цоссеном и Берлином.

Номер САУ Характер повреждения Причина повреждения Примечание

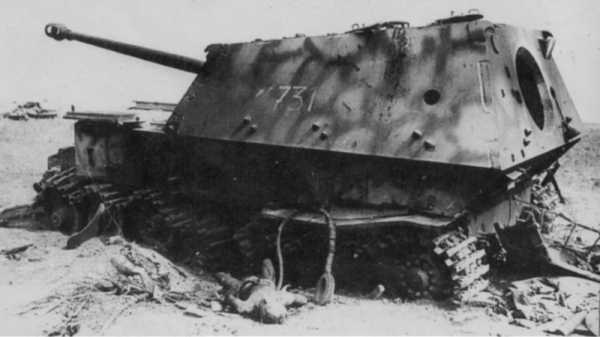

731 Разрушена гусеница Подорвана на мине САУ отремонтирована и отправлена в Москву на выставку трофейного имущества
522 Разрушена гусеница, повреждены опорные катки Подорвана на фугасе, воспламенилось топливо Машина сгорела
523 Разрушена гусеница, повреждены опорные катки Подорвана на фугасе, подожжена экипажем Машина сгорела
734 Разрушена нижняя ветвь гусеницы Подорвана на фугасе, воспламенилось топливо Машина сгорела
II-02 Сорвана правая гусеница, разрушены опорные катки Подорвана на мине, подожжена бутылкой КС Машина сгорела
I-02 Сорвана левая гусеница, разрушен опорный каток Подорвана на мине и подожжена Машина сгорела
514 Разрушена гусеница, поврежден опорный каток Подорвана на мине, подожжена Машина сгорела
502 Сорван ленивец Подорвана на фугасе Машина испытывалась обстрелом
501 Сорвана гусеница Подорвана на мине Машина отремонтирована и доставлена на НИБТ полигон
712 Разрушено правое ведущее колесо Попадание снаряда Экипаж машину покинул. Пожар потушен
732 Разрушена третья каретка Попадание снаряда и поджег бутылкой КС Машина сгорела
524 Разорвана гусеница Подорвана на мине, подожжена Машина сгорела
II-03 Разрушена гусеница Снарядное попадание, поджег бутылкой КС Машина сгорела
113 или 713 Разрушены оба ленивца Снарядные попадания. Орудие подожжено Машина сгорела
601 Разрушена правая гусеница Снарядное попадание, орудие подожжено снаружи Машина сгорела

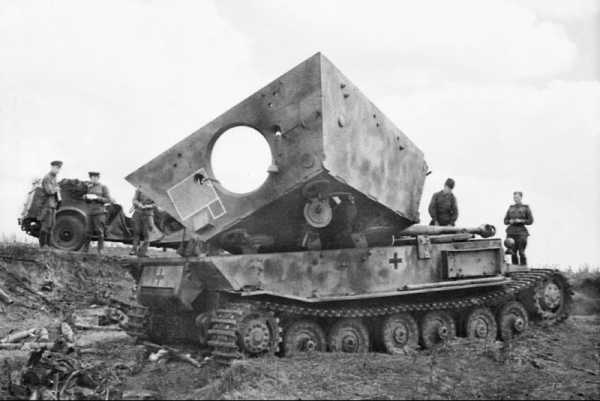

701 Разрушено боевое отделение попадание снаряда 203-мм в люк командира —
602 Пробоина в левом борту у бензобака 76-мм снаряд танковой или дивизионной пушки Машина сгорела
II-01 Орудие сгорело Подожжено бутылкой КС Машина сгорела
150061 Разрушены ленивец и гусеница, прострелен ствол орудия Снарядные попадания в ходовую часть и пушку Экипаж взят в плен
723 Разрушена гусеница, орудие заклинено Снарядные попадания в ходовую часть и маску —
? Полное разрушение Прямое попадание с бомбардировщика «Петляков»

topwar.ru

Самая знаменитая немецкая самоходная артиллерийская установка «Фердинанд»

В гитлеровской Германии было создано большое количество самых разнообразных самоходных артиллерийских установок (САУ). Немцы умели и любили делать самоходки, на Восточном фронте их основной задачей была борьба с советскими танками (КВ, Т-34). Самой известной машиной подобного класса (по крайней мере, в советской историографии) является штурмовое орудие «Фердинанд» (Sd.Kfz.184). После модернизации, которая была проведена в 1943 году, эта самоходка получила свое второе название – «Элефант».

Это творение сумрачного гения Фердинанда Порше, без всякого сомнения, можно назвать шедевром инженерной мысли. Технические решения, которые были использованы при создании этой САУ, были уникальными и не имели аналогов в танкостроении. В то же время «Фердинанд» был не слишком приспособлен для эксплуатации в реальных боевых условиях. И дело даже не в «детских болезнях» этой машины. Слабая подвижность, малый запас хода и полное отсутствие концепции использования САУ на поле боя делали «Фердинанд» практически непригодным для реального применения.

Всего было выпущено лишь 91 «Фердинанд» — мизер по сравнению с другими немецкими САУ. Почему же эта машина получила такую широкую известность? Чем она так сильно напугала советских танкистов и артиллеристов, что они практически в каждом боевом донесении указывали на десятки «Фердинандов», когда их и в помине там не было?

В первый (и в последний) раз немцы массово применили «Фердинанды» во время сражения на Курской дуге. Дебют машины оказался не слишком удачным, особенно плохо зарекомендовал себя «Фердинанд» в наступлении. Однако, несмотря на все недостатки, Ferdinand был страшным противником. Его феноменальная броневая защита вообще не пробивалась. Ничем и совсем. Представьте, что чувствовали советские солдаты, выпуская снаряд за снарядом в бронированное чудовище, которое, не обращая на это никакого внимания, продолжало переть на тебя.

После боев на Курской дуге немцы забрали самоходки с Восточного фронта, в следующий раз советские войска встретились с большим количеством «Фердинандов» только во время боев в Восточной Европе. Однако, несмотря на это, советские бойцы упорно продолжали называть все немецкие самоходки «фердинандами».

Если суммировать все уничтоженные по советским донесениям «Фердинанды», то получится несколько тысяч САУ. Правда, аналогичная ситуация складывалась и с танком «Тигр»: львиная доля подбитых немецких танков в отчетах советских танкистов превращалась в «Тигры».

Свои первые выстрелы «Фердинанд» сделал под Курском, а закончил он свой боевой путь на улицах Берлина.

История создания

История тяжелой противотанковой (ПТ) самоходной установки «Фердинанд» началась во время конкурса на создание другой легендарной немецкой машины – танка «Тигр I». В том конкурсе участвовали две компании: Henschel и Porsche.

В день рождения Гитлера (20 апреля 1942) обе компании представили свои прототипы новой тяжелой машины: VK 4501 (P) (Porsche) и VK 4501 (H) (Henschel). Гитлер благоволил Фердинанду Порше настолько, что тот практически не сомневался в своей победе: еще до окончания испытаний он начал производство нового танка. Однако совсем иначе относились к Порше сотрудники Управления вооружений, поэтому победителем в конкурсе была признана машина фирмы Henschel. Гитлер считал, что следует принять на вооружение сразу два танка и производить их параллельно.

Прототип VK 4501 (P) был сложнее своего соперника, в нем были использованы весьма оригинальные конструкторские решения, что, наверное, не слишком хорошо для танка военного времени. Кроме того, производство танка Porsche требовало большого количества дефицитных материалов (цветных металлов), что стало весомым аргументом против запуска этой машины в серию.

Еще одним важным событием, которое оказало непосредственное влияние на судьбу этой самоходки, стало появление нового мощного противотанкового орудия 88-мм Pak 43.

Готовность к производству нового танка у Порше была выше, чем у конкурента, уже к лету 1942 года были готовы первые 16 танков VK 4501 (P). Их планировали отправить под Сталинград. Однако решением все того же Управления вооружений все работы были приостановлены. А осенью 1942 года чиновники Управления приняли решение переделать все уже готовые танки VK 4501 (P) в штурмовые орудия, вооруженные новой пушкой.

Работы над переделкой танка в самоходную установку начались в сентябре 1942 года и они заняли довольно много времени. Конструкторам пришлось полностью изменить компоновку самоходки. Броневая рубка новой машины расположили на корме, поэтому силовую установку пришлось переносить в центральную часть машины, были установлены новые двигатели, что привело к полной переделке всей системы охлаждения. Лобовая часть корпуса и боевой была усилена, толщину ее брони довели до 200 мм.

Все работы проводились в условиях жесточайшего цейтнота, что не самым лучшим образом отразилось на качестве САУ. Проектирование и переделка первых машин осуществлялась на заводе компании Alkett, но потом работы были перенесены на завод Nibelungenwerke. Чтобы еще раз продемонстрировать свое расположение к Фердинанду Порше, Гитлер в начале 1943 года лично присвоил новой САУ название Ferdinand.

Весной 1943 года первые самоходные артиллерийские установки «Фердинанд» стали поступать на Восточный фронт.

В конце 1943 года машины, которые пережили Курскую битву (47 единиц), были доставлены на завод Nibelungenwerke для модернизации. На лобовом листе появился пулемет в шаровой установке, были заменены орудийные стволы, на рубке установлена командирская башенка с семью перископами, было усилено бронирование передней части днища, САУ оснастили более широкими гусеницами. Именно после модернизации САУ получила название «Элефант», хотя оно прижилось плохо и до самого конца войны эти самоходки так и называли «Фердинандами». В отечественной исторической литературе присутствуют оба названия, хотя более распространенным, конечно же, является «Фердинанд». В англоязычной литературе, наоборот, эту САУ чаще называют «Элефантом», потому что именно с ним имели дело войска союзников на завершающем этапе войны.

Боевое применение

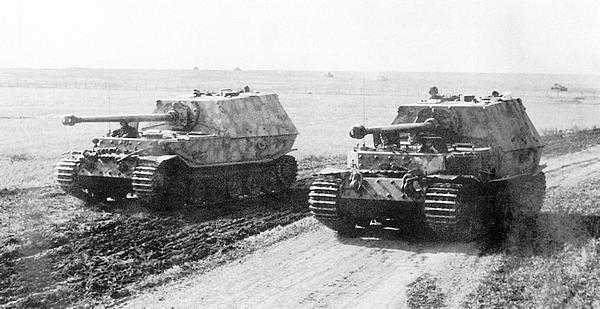

Впервые немцы массово использовали ПТ САУ «Фердинанд» во время операции «Цитадель», которую мы привыкли называть битвой на Курской дуге.

До начала операции все САУ были отправлены на фронт и включены в состав двух тяжелых противотанковых батальонов. Они были размещены на северном фасе Курского выступа. По замыслу немецких стратегов, мощные и неуязвимые самоходки должны были сыграть роль наконечника тяжелого бронированного копья, которое таранило советские позиции.

Советские войска на Курской дуге создали мощную эшелонированную оборону, надежно прикрытую артиллерией и минными заграждениями. По атакующим танкам был открыт огонь из всех возможных калибров, включая гаубицы 203-мм. Маневрируя, самоходки часто подрывались на минах и фугасах.

В ходе боев за железнодорожную станцию Поныри немцы потеряли несколько десятков «Фердинандов». Всего же за период с июля по август 1943 года потери составили 39 машин.

Есть теория, что больше всего самоходки страдали от действий пехоты, так как разработчики не оснастили САУ пулеметом. Но, если мы посмотрим на причины потерь ПТ САУ «Фердинанд», то становится видно, что большая часть машин подорвалась на минах или были уничтожены огнем артиллерии. Были потери из-за технических неисправностей. Немцы не могли эвакуировать подбитые «Фердинанды» по причине отсутствия подходящих эвакуационных средств: слишком уж много весила эта машина. Поэтому даже малейшее повреждение приводило к потере машины.

Даже не слишком умелое (с тактической точки зрения) применение «Фердинандов» имело большой психологический эффект. Появление на поле боя практически неуязвимых самоходок привело к развитию настоящей «фердинандофобии». Эти САУ мерещились советским солдатам везде, в некоторых «воспоминаниях» они встречаются даже раньше 1943 года.

Намного эффективнее действовал «Фердинанд» в обороне. После окончания Курской битвы, оставшиеся машины были эвакуированы на Украину, где принимали участие в обороне Днепропетровска и Никополя. В этих боях было потеряно еще четыре самоходки. Затем САУ были отправлены в Германию для модернизации. По немецким данным, на конец осени 1943 года «Фердинанды» уничтожили почти 600 советских танков и более сотни артиллерийских орудия. Однако эти данные многими историками берутся под сомнение.

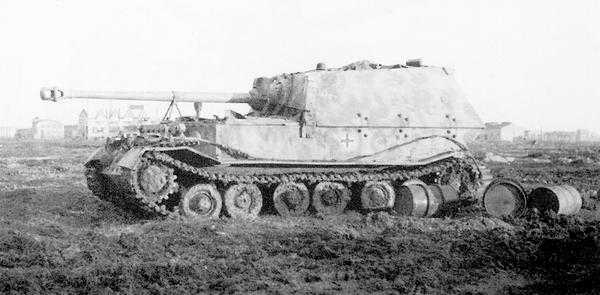

После модернизации, «Элефанты» воевали в Италии, на Западной Украине, в Германии. Огневая мощь советских войск увеличивалась, в завершающей фазе войны Красная армия имела значительное количественное превосходство над вермахтом. Поле боя обычно оставалось за советскими войсками, что принуждало немцев взрывать даже незначительно поврежденные «Элефанты».

Советские войска эффективно использовали против «Элефанта» тяжелые САУ (особенно эффективна была СУ-152) и противотанковую артиллерию.

После тяжелых боев на Западной Украине и в Польше оставшиеся «Элефанты» были выведены в резерв.

В 1945 году «Элефанты» участвуют в боях на территории Германии, а свой последний бой три «Элефанта» дали в окруженном Берлине.

Описание

САУ ПТ «Фердинанд» предназначался для уничтожения вражеской бронетехники. Его экипаж состоял из шести человек: командира орудия, двух заряжающих, радиста (на «Элефанте» – радиста-пулеметчика) и наводчика.

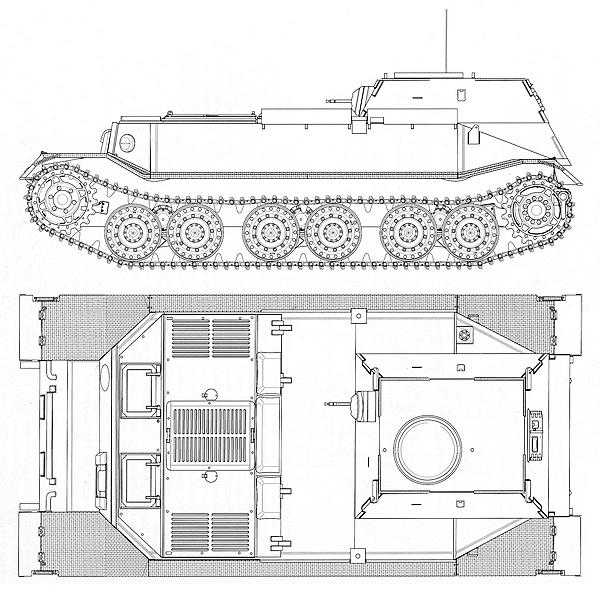

Компоновка САУ была несколько необычной: боевое отделение размещалось в просторной боевой рубке, которая находилась на корме. Двигатель, вместе с генераторами, топливными баками и системой охлаждения располагался в центре машины, а отделение управления занимало переднюю часть самоходки.

В отсеке управления находились места для радиста и механика-водителя. Они были отделены от боевой рубки двумя термостойкими перегородками силового отделения, и попасть в нее не могли.

Корпус САУ состоял из катанных броневых листов, толщина которых в лобовой части достигала 100 мм, в бортовой части – 80 мм. Кроме того, лобовая часть корпуса и рубки была усилена дополнительными плитами, которые крепились с помощью болтов с пулестойкой головкой. Также 30-мм броневым листом была усилена передняя часть днища. Сталь, которая шла на изготовление самоходки, была взята из запасов флота и отличалась высоким качеством.

В кормовой части рубки находилась бронедверь, которая использовалась для замены пушки и для экстренной эвакуации экипажа. В крыше рубки находились еще два люка, места для установки прицельных приспособлений и приборов наблюдения, а также вентиляционные отверстия.

Основным оружием «Фердинанда» являлась 88-мм пушка StuK 43 (или PaK 43) с длиной в 71 калибр. Орудие имело двухкамерный дульный тормоз, в походе ствол покоился на специальном креплении. Наведение осуществлялось с помощью монокулярного прицела SFlZF1a/Rblf36.

Орудие «Фердинанда» имело отменную баллистику, на момент своего появления было сильнейшим среди танковых и артиллерийских орудий всех стран-участниц конфликта. До конца войны «Фердинанд» легко поражал все танки и самоходки на поле боя. Исключением были только ИС-2 и «Першинг», броня которых на некоторых дистанциях выдерживала попадания снаряда PaK 43.

Силовая установка «Фердинанда» отличалась оригинальной конструкцией: два карбюраторных 12-цилиндровых двигателя Maybach HL 120 TRM приводили в движение два электрогенератора, которые питали электромоторы Siemens D1495aAC. Каждый электродвигатель вращал собственное ведущее колесо.

Ходовая часть состояла из трех двухколесных тележек, ведущего и направляющего колеса. Подвеска комбинированная, она состояла из торсионов и резиновых подушек. Ширина гусениц «Фердинанда» составляла 600 мм, «Элефант» «переобули» в более широкие гусеницы – 640 мм.

Оценка машины

САУ «Фердинанд» — это машина, которая заслужила довольно неоднозначные оценки как среди современников, так и у позднейших исследователей.

Прежде всего, эту самоходку можно назвать экспериментальным проектом, который был создан на базе прототипа танка. На этой машине были применены многие новаторские технические решения, что было не слишком хорошей идеей для боевой машины военного времени. Электротрансмиссия и подвеска с продольными торсионами оказались весьма эффективными, но очень сложными и дорогими в производстве. Не стоит забывать, что продукция военного времени всегда уступает по своему качеству технике, изготовленной в мирный период. Поэтому во время войны лучше отдавать предпочтение более простым образцам вооружения.

Также нужно отметить, что электрооборудование «Фердинанда» требовало много меди, которая была дефицитом в Третьем Рейхе.

Скорее всего, немцы не стали заниматься производством «Фердинанда», если бы Порше не располагал значительным количеством уже готовых шасси, с которыми нужно было что-то делать. Однако после их использования производство самоходки было свернуто.

Если говорить о боевых качествах, то броневая защита делала САУ практически неуязвимой для огня танков и противотанковой артиллерии союзников.

Только к концу войны советские танки ИС-2 и Т-34-85 могли рассчитывать поразить «Фердинанд» с близкой дистанции при выстреле в борт. Артиллеристам предписывалось бить по ходовой части самоходки. Мощнейшее орудие немецкой самоходки без особых проблем поражало любые виды бронетехники противника.

Однако все вышеперечисленное нивелировалось малой подвижностью машины, ее слабой маневренностью. «Фердинанд» не мог использовать многие мосты, они просто не выдерживали его вес. Кроме того, надежность машины оставляла желать лучшего, а многие технические проблемы так и не были решены до конца войны.

militaryarms.ru

Немецкая ПТ-САУ восьмого уровня Ferdinand WoT — гайд от aces.gg

Привет, танкисты, добро пожаловать на aces.gg! В ветке развития Германии на восьмом уровне расположились целые три ПТ-САУ, каждая из которых имеет свои особенности, но все они весьма сильны по-своему. Сейчас речь пойдет об одной из этих машина и перед вами Ferdinand гайд.

Как обычно мы проведем детальный анализ параметров машины, определимся с выбором оборудования, перков, снаряжения для Ferdinand World of Tanks, а также поговорим о тактике ведения боя.

ТТХ Ferdinand

Первое, чем может гордиться каждый владелец данного аппарата при выходе в бой – его большой запас прочности, один из лучших на уровне. Базовая дальность обзора у нас тоже неплохая, 370 метров, что лучше, чем у собратьев по нации.

Если рассматривать Ferdinand характеристики бронирования, в целом все очень многообещающе. Суть в том, что у нас есть очень хорошо бронированная рубка, в которую нас с трудом пробивают даже одноклассники, но бронелист тут расположен под прямым углом и танки 9-10 уровней уже не испытывают больших проблем с пробитием данного элемента.

Касательно брони корпуса, она значительно хуже и если ВЛД у ПТ-САУ Ferdinand WoT еще может рикошетить, то НЛД, борта и тем более корма шьются без проблем даже техникой 7-го уровня.

Еще одним важным вопросом будет подвижность нашего агрегата и первое, о чем хотелось бы сказать, мы имеем действительно неплохую динамику. Проблема лишь в том, что Ferdinand World of Tanks очень ограничен в максимальной скорости, так что о какой-то мобильности говорить не приходится, да и вертится на месте наша черепашка совсем неохотно.

Орудие

В плане вооружения все очень прилично, можно даже сказать хорошо, ведь у нас на восьмом уровне есть легендарный маусган.

Все мы знаем, что Ferdinand орудие обладает шикарным разовым уроном, но и скорострельность тут очень сбалансирована, так что можно похвастаться примерно 2500 единицами урона в минуту, что тоже весьма неплохо.

Касательно параметров бронепробития Ferdinand танк отстает от большинства одноклассников, но все равно базовых ББ хватает для комфортной игры даже против девяток. Вот с топовой техникой уже сложнее, так что возите с собой 15-25% голдового боезапаса.

С точностью все тоже в порядке, особенно если вспомнить о том, что это маусган. У Ferdinand World of Tanks есть достаточно приятный разброс, вменяемая скорость сведения, но со стабилизацией проблемы.

Кстати, не могут не радовать очень комфортные для ПТ-САУ углы вертикальной и горизонтальной наводки. Вниз пушка опускается на 8 градусов, а суммарный УГН составляет целых 30 градусов, наносить урон на Ferdinand WoT одно удовольствие.

Преимущества и недостатки

Так как анализ общих характеристик, как и параметров орудия, остались позади, пришло время подвести первые итоги. Чтобы систематизировать полученные знания, давайте выделим основные преимущества и недостатки, разбив их по пунктам.
Плюсы:
• Мощный альфастрайк;
• Достойное пробитие;
• Неплохой ДПМ;
• Хорошая броня рубки;
• Большой запас прочности;
• Комфортные УВН и УГН.
Минусы:
• Плохая подвижность;
• Слабая броня корпуса и бортов;
• Сарайные габариты;
• Критуемость двигателя при попадании в НЛД.

Оборудование для Ferdinand

С установкой дополнительных модулей все более или менее привычно. Для ПТ-САУ очень важно наносить как можно больше урона, при этом делать это с комфортом, так что в случае с Ferdinand оборудование будем ставить такое:
1. — чем чаще мы будем реализовывать наш отличный альфастрайк, тем лучше.
2. — данный модуль касается комфорта, ведь с ним мы сможем гораздо быстрее прицелиться и выстрелить.
3. — хороший вариант для пассивного стиля игры, который позволит полностью решить проблему с обзором.

Однако третьему пункту есть очень хорошая альтернатива — , которая сделает из нас еще более опасного противника в плане огневого потенциала, но ставить ее можно только при вкачанных на обзор перках или наличии грамотных союзников.

Обучение экипажа

В плане выбора умений для нашего экипажа, в который входит аж 6 танкистов, все довольно стандартно, но по ряду причин, в первую очередь стоит сделать уклон не на маскировку, а на выживаемость. Таким образом, на танк Ferdinand перки качаем в такой последовательности:
• Командир — , , , .
• Наводчик — , , , .
• Механик-водитель — , , , .
• Радист — , , , .
• Заряжающий — , , , .
• Заряжающий — , , , .

Снаряжение для Ferdinand

Еще один стандарт касается подбора расходников, и тут мы больше будем ориентировать по своему финансовому положению. Если серебра у вас немного, можно взять , , . Однако для тех, кто успевает пофармить, на Ferdinand снаряжение лучше возить премиумное, где огнетушитель при желании можно заменить на .

Тактика игры на Ferdinand

Как это всегда бывает, планировать стратегию игры на этой машине стоит, опираясь на ее сильные и слабые стороны, ведь именно так достигается максимальная эффективность в любом бою.

Для ПТ-САУ Ferdinand тактика ведения боя часто сводится к пассивной игре, преимущественно из-за медлительности этой машины. В таком случае мы должны занять удобную и выгодную позицию в кустах, где-нибудь на второй линии, откуда можно эффективно вести огонь по союзному засвету и самим оставаться в тени. Как вы понимаете, мощное и достаточно точное орудие Ferdinand World of Tanks позволяет играть таким образом.

Однако мы можем позиционироваться и на первой линии, ведь наша броня при правильной постановке способна выдерживать множество попаданий, сохраняя запас прочности нетронутым. Для этого Ferdinand танк должен находиться в бою против восьмых уровней, скрыть корпус, обезопасить себя от артиллерии и не пускать противника себе в борт. Играем от альфы, между выстрелами пританцовываем или прячемся, обеспечивая себе большое будущее. Смотрите только, чтобы враг не зарядил голду, тогда наша тактика провалится.

Кстати, благодаря хорошим углам вертикальной и горизонтальной наводки немецкая ПТ-САУ Ferdinand World of Tanks способна занимать позиции, которые многим другим не под силу, этим тоже нужно уметь пользоваться.

В итоге хотелось бы сказать, что в наших руках действительно сильная и грозная машина, которая наиболее комфортно себя чувствует в боях вверху списка. Если же приходится сражаться против десяток, лучше пострелять издалека. И как обычно, игра на Ferdinand WoT, вы должны понимать, что это машина одного направления, так что выбирайте фланг тщательно, следите за мини-картой и берегитесь арты.

aces.gg

(САУ): расположение экипажа внутри самоходной установки, потери на курской дуге, вся правда и вымысел

Герои популярных книги и фильма «Место встречи изменить нельзя», работники легендарного МУРа в качестве транспорта используют автобус, прозванный «Фердинанд». Из уст водителя главный герой узнает, что машина названа за сходство силуэта с немецкой самоходкой.

Из этого небольшого эпизода можно узнать, насколько была известна в среде фронтовиков самоходная артиллерийская установка производства Фердинанда Порше. Несмотря на небольшое количество выпущенных машин, эти установки запали в память всех, кому доводилось видеть их в бою.

Содержание статьи

История создания

Своим рождением самоходная установка прорыва «Фердинанд» обязана другому, не менее эпичному образцу германского танкового гения. Начало 1941 года ознаменовалось личным заказом Гитлера двум крупнейшим КБ Германии 26 мая на совещании, в присутствии высших чинов инженерного ведомства, относящихся к бронетанковым силам.

В присутствии представителей КБ были проанализированы бои во Франции, выявлены недостатки немецких боевых машин. Фердинанду Порше и Штайеру Хаккеру, директору «Хеншель» были официально сделаны особые заказы. Создать они должны были тяжелый танк, предназначенный для прорыва линий обороны противников Германии.

Еще одна причина заказа в неэффективности большинства германских танков в борьбе с толстокожими английскими «Матильдами» Мк.II. В случае успеха планируемой операции «Морской лев» панцерваффе должны были столкнуться, по разным оценкам, с 5 тысячами таких машин. На этом же совещании фюреру были представлены макеты танков Порше и Хеншеля.

Лето 1941 года двояко повлияло на разработки новых танков.

С одной стороны, конструкторы были заняты доработкой стоящих в серии машин. С другой Вермахт познакомился с танками КВ, произведшими как на генералов, так и на рядовых танкистов громадное впечатление. Осенью 1941го работы по разработке тяжелого танка были продолжены в форсированном режиме.

Управление вооружения, курировавшее создание машины, было на стороне фирмы Хеншель. По их же просьбам разработки возглавил Эрвин Адерс, вошедший в историю как главный конструктор танка-символа Вермахта.

Фердинанд Порше в этот период вступает в серьёзный конфликт с Управлением вооружений из-за технических несоответствий проектируемой и заказанной чиновниками башней проектируемого танка. В последствие это сыграет свою роль в судьбе обоих прототипов.

Гибнет в авиакатастрофе доктор Тодт, единственный союзник Порше в продвижении именно его модели. Однако сам Фердинанд был уверен в успехе своей разработки. Пользовавшийся неограниченным успехом у Гитлера, он разместил на свой страх и риск в фирме Нибелунгенверк заказ на изготовление корпусов для своих машин.

На испытаниях сыграла роль вражда любимчика фюрера и чиновников Управления.

Несмотря не превосходство модели Порше, зафиксированные по ходу испытаний, было рекомендовано принять на вооружение образец Хеншеля, к ужасу техников германской армии. Предложение Гитлера выпускать две машины встретило сдержанный отказ, мотивированный невозможностью выпускать в военное время два дорогостоящих, но равнозначных танка.

Неудача обернулась к Порше лицом, после того как в марте 1942 года стало ясно, что требуемое Гитлером новое мощное штурмовое вооружение, оборудованное 88-мм орудием, невозможно создать на базе PzKpfw. IV, как планировалось первоначально.

Тут и пригодились построенные Нибелунгенверком, 92 единицы шасси, для так и не попавших в серию «Тигров» конструкции Порше. Сам создатель с головой окунулся в новый проект. Увлекшись расчетами, он проработал схему с расположением экипажа в расположенной сзади просторной боевой рубке.

После согласований с Управлением вооружений и доработок завод Нибелунгенверк приступил к сборке корпусов новых самоходок на базе многострадальных шасси. В этот период, неясно кем, был убран заложенный Порше курсовой пулемет. Эта «доработка» сыграет потом свою роль в судьбе САУ.

Начало 1943 года ознаменовалось выходом из ворот первых самоходок и отправки их на фронт. В феврале приходит подарок фюрера создателю САУ – машине официально присваивается имя «фатера», «Фердинанд». По приказу того же «бесноватого» самоходки без приемки идут на Восток. Немало удивлённый Порше вспоминал, что ждал с фронта жалоб на свои недоработанные в спешке машины, но не получил ни одной.

Боевое применение

Крещением «Фердинандов» стала битва на Курской дуге. Советская разведка, правда, уже 11 апреля имела сведения о новой технике, подвозимой к линии фронта. К сведениям был прикреплен примерный чертеж машины, достаточно похожий на оригинал. Было составлено требование о проектировании 85-100-мм орудии для борьбы с броней самоходок, но до летнего наступления Вермахта, само собой, войска эти орудия не получили.

Немцы берегли секретное оружие до 5 июля, даты начала операции «Цитадель».

Уже 8 июля в Главное бронетанковое управление СССР пришла радиограмма о застрявшем на минном поле «Фердинанде», сразу привлекшем внимание своим неповторимым силуэтом. Прилетевшим на осмотр офицерам не довелось видеть эту машину, так как за два дня немцы продвинулись вперед.

В бой «Фердинанды» пошли у станции Поныри. Взять в лоб позицию советских войск у немцев не получалось, поэтому 9 июля была сформирована мощная штурмовая группа, в голове которой шли «Фердинанды». Тщетно выпускавшие снаряд за снарядом по САУ, советские артиллеристы, в итоге, оставили позиции у поселка Горелое.

Этим маневром они заманили наступающую группировку на минные поля, а затем ударами с флангов уничтожили большое количество бронетехники. 11 июля основная масса наступающей техники была переброшена на другой участок фронта, оставшиеся части батальона «Фердинандов» попытались организовать эвакуацию подбитой техники.

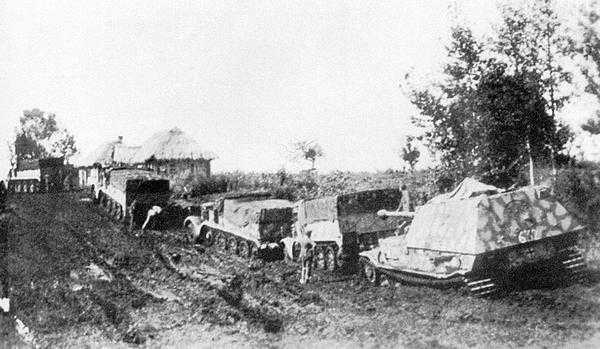

Это было сопряжено со множеством трудностей. Главной из них было отсутствие достаточно мощных тягачей, способных утащить самоходки к своим.

Мощная контратака советской пехоты 14 июля окончательно расстроило планы по вывозу этой техники.

Другой участок фронта, у поселка Теплое, атакуемый батальоном «Фердинандов», подвергся не меньшему прессингу. За счет более обдуманных действий противника, здесь потери самоходок были намного меньше. Но здесь произошел первый случай захвата боевой машины вместе с экипажем. Во время атаки, подвергшись массированному обстрелу тяжелой артиллерией, самоходчики начали маневрировать.

В результате машина попала на песок и «закопалась» в грунт. Сначала экипаж попытался своими силами откопать САУ, но подоспевшая советская пехота быстро переубедила немецких самоходчиков. Полностью исправная машина была вытащена из ловушки только в начале августа с помощью двух тракторов «Сталинец».

После окончания боев был проведен всесторонний анализ применения немцами новой самоходки, а так же способов эффективной борьбы с ней. Львиная доля машин были выведены из строя из-за подрыва на минах и повреждений ходовой части. Несколько САУ были подбиты тяжелой корпусной артиллерией и огнем СУ-152. Одна машина была уничтожена бомбой с пикировщика Пе-2, одну сожгли бутылками с КС пехотинцы.

И всего одна машина получила пробоину 76-мм снарядом, в полосе обороны Т-34-76 из 76-мм дивизионных пушек, огонь вёлся на дистанции всего 200-400 метров. Советские воины были под большим впечатлением от новых немецких машин. Командование, оценив сложность борьбы с «Фердинандом», дало распоряжение награждать орденами тех, кто смог в бою уничтожить эту машину.

Среди танкистов и артиллеристов распространились легенды о громадном числе этих САУ, так как любую немецкую самоходку с дульным тормозом и кормовой боевой частью они принимали за «Фердинанда».

Немцы сделали свои, неутешительные выводы. 39 из 90 имевшихся машин была потеряна под Курском, еще 4 машины сожгли в ходе отступления на Украине в 1943 году. Оставшиеся самоходки, в полном составе, кроме нескольких образцов, вывезли к Порше для доработки. Были заменены некоторые детали, установлен курсовой пулемет, и машина отправилась помогать в борьбе против союзников в Италии.

Широко распространен миф о том, что это перемещение было вызвано тяжестью системы и большей приспособленности итальянских каменистых дорог для них. На самом деле около 30 машин были отправлены на Восточный фронт, где в ходе отражений «10 сталинских ударов» 1944 года «Фердинанды», один за одним, отправлялись в небытие.

Последним сражением с участием этой машины стала битва за Берлин. Как бы ни было прекрасно орудие и броня, но сдержать Красную Армию весной 1945 года она не смогла.

Доставшиеся в качестве трофеев Советскому Союзу «Фердинанд» САУ использовались как мишени для апробации нового противотанкового оружия, разбирались до винтика для изучения, а затем были отправлены на слом. Единственная советская дошедшая до нашего времени машина стоит в знаменитой Кубинке.

Сравнительные характеристики с противником

Подобно сильному дикому зверю, «Фердинанд» имел не так много врагов, способных вступить с ним в единоборство на равных. Если брать машины аналогичного класса, ближе всего по эффективности окажется советские САУ СУ-152 и ИСУ-152, прозванные за эффективность стрельбы по «Тиграм», «Пантерам» и прочему зоопарку Гитлера, «зверобоями».

Так же можно рассмотреть специализированный истребитель танков СУ-100, проходивший испытания на трофейных самоходках Порше.

• бронирование, самая слабая часть советских самоходок в сравнении с «Фердинандом», 200 мм лобовой брони против 60…75 у советских образцов;
• орудие, 88-мм у немцев против 152-мм МЛ-20 и 100-мм пушки, все три орудия эффективно справлялись с подавлением сопротивления практически любых машин, но САУ Порше не поддавались, их (самоходок) броня пробивалась даже 152-мм снарядами с большим трудом;
• боекомплект, 55 снарядов у САУ Порше, против 21 у ИСУ-152 и 33 у СУ-100;
• запас хода, 150 км у «Фердинанда» и вдвое большие показатели у отечественных самоходок;
• количество выпущенных моделей: 91 единица у немцев, несколько сотен СУ-152, 3200 единиц ИСУ, чуть меньше 5000 СУ-100.

В итоге немецкая разработка по боевым качествам все же немного превосходит советские образцы. Однако проблемы с ходовой частью, а так же мизерный выпуск не дали в полной мере использовать потенциал этих машин.

Кроме того, советские танкисты и самоходчики, получив новые мощные пушки 85 и 122-мм на танках марки Т-34 и «ИС» смогли на равных бороться с творениями Порше, стоило зайти с фланга или тыла. Как часто бывает, все в итоге решала решительность и смекалка экипажа.

Устройство «Фердинандов»

Гитлер не жалел никаких материалов для любимого конструктора, поэтому машины Порше получили самое лучшее. Моряки передали часть запасов цементированной брони, рассчитанной на огромные флотские калибры. Масса и толщина заставили соединять броневые листы «в шип», дополнительно используя шпонки для усиления. Разобрать эту конструкцию было невозможно.

Дальнейшая обварка корпуса производилась, скорее, для герметизации, а не для сочленения. Броневые листы борта и кормы ставились под небольшим наклоном, повышая снарядостойкость. Там же имелись амбразуры для ведения огня из оружия экипажа. Небольшой размер этих отверстий, правда, не позволял весть прицельную стрельбу, так как не была видна мушка.

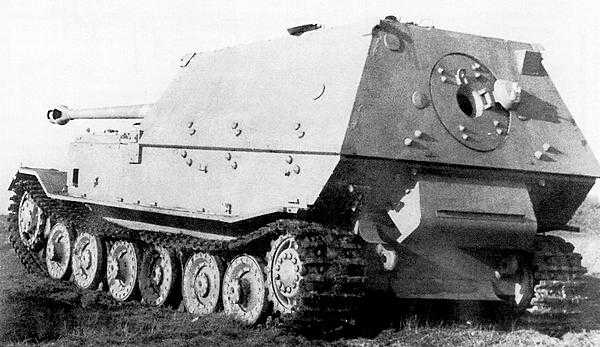

Корма рубки имела бронированный люк. В него загружали снаряды, через него меняли орудие. В случае повреждения через эту же дверь спасался экипаж. Внутри находилось 6 человек, компоновка предусматривала водителя-механика и радиста в лобовой части, затем моторное отделение в середине, а в корме командир орудия, наводчик и двое заряжающих.

Движение машины осуществлялось за счёт 2х двигателей фирмы Майбах, работавших на бензине.

Вообще, двигатели «Фердинанда» были чем-то фантастическим по меркам танкостроения 1940-х. Карбюраторные 12-цилиндровые HL 120TRM в 265 л.с расположены были не один за другим а параллельно. Коленвал ДВС имел фланец, к которому крепился генератор Typ aGV постоянного тока напряжением 385 вольт фирмы Siemens-Schuckert.

Электричество от генераторов передавалось на 2 тяговых электродвигателя Siemens-Schuckert D149aAC мощностью по 230 кВт каждый. Электродвигатель вращал понижающий планетарный редуктор, который соответственно свою тяговую звездочку гусеницы.

Низковольтная цепь выполнена по однопроводной схеме. Некоторые приборы (радиостанция, освещение, вентилятор) питались от напряжения 12В, некоторые (стартеры, независимые обмотки возбуждения электромашин) от 24В. Четыре аккумулятора заряжались от расположенных на каждом двигателе 24-х вольтовых генераторов. Всю электрику производила фирма «Бош».

Проблему создавала система выхлопа газов. У 5-го опорного катка находилось выведение выхлопной трубы, вокруг все нагревалось, из подшипников испарялась смазка, а резиновый бандаж быстро выходил из строя.

Ходовую часть самоходной установки Порше взял у своего же танка «Леопард», придуманного в 1940 году. Особенностью в ней было наличие тележки для торсионов, по 3 на борт, а не установка их внутри корпуса. Это снискало Фердинанду любовь немецких техников, седевших лишь при упоминании о ходовой хеншелевского «Тигра».

Что бы сменить каток у доктора Порше уходило около 4х часов, эта же операция на «Тигре» занимала около суток.

Сами катки так же были удачны за счет бандажей внутри колеса. Это требовало в 4 раза меньше резины. Принцип работы на сдвиг повышало порог службы бандажа.

Признанием удачности опыта можно назвать введение катков подобной конструкции на тяжелые танки в конце войны. На одну сторону уходило 108-110 траков шириной 64 сантиметра.

Вооружение самоходной установки представляло собой 88-мм орудие, с длиной ствола 71 калибр (около 7 метров). Установлено орудие было в шаровой маске, в лобовой части рубки.

Эта конструкция оказалась неудачной, так как в щели во множестве попадали осколки и брызги свинца от пуль. В дальнейшем, для исправления этого недочета, ставились специальные защитные щитки. Орудие «Фердинанда», одно из самых сильных разработок в немецкой армии, первоначально было зенитным. После доводки его поставили на самоходку.

Его снаряды эффективно поражали с большого расстояния практически любую советскую или союзную бронетехнику. Боекомплект включал бронебойные и подкалиберные снаряды, а так же осколочно-фугасные, раздельного заряжания.

Отмеченное выше отсутствие пулемета на ранних машинах можно объяснить следующим образом. Согласно немецкой тактике, штурмовые самоходные установки должны двигаться во второй линии наступления, за танками и пехотой, прикрывая их огнем орудия. Под Курском высокая концентрация, а, главное, эффективность огня артиллерии заставило бросить самоходки вперед, с минимальным прикрытием.

Оптика была представлена монокулярным прицелом, обеспечивающим наведение орудия на дальности 2 км.

Внутренняя связь поддерживалась переговорным устройством, за внешнюю связь отвечал радист (он же стрелок в модернизированном «Элефанте»).

Вклад в культуру и историю

Машина Порше, несмотря на малый тираж, оставила яркий след в истории Второй Мировой войны. Наряду с «Тигром» и «Мессершмиттом», эта самоходка является символом Вермахта. Составившая славу германских самоходных систем, она была настоящим ужасом для противника.

Конечно, бороться можно научиться со всяким противником, но в 1943 году в войсках началась настоящая «фердинандофобия». Ушлые немцы пользовались этим, надевая ведра на стволы других самоходок, имитируя дульный тормоз.

Судя по мемуарам, только советские войска уничтожили около 600 «Фердинандов» за время боев, при общем выпуске в 91 единицу.

Не отставали и немцы. Чем тяжелее и не удачней протекала для них война, тем больше был счет уничтоженных советских танков. Часто в мемуарах танкисты и самоходчики называют цифры подбитых машин, вдвое превышающие количество бронетехники на участке фронта. И в одном, и в другом случае рассматриваемые самоходные установки играли громадную роль.

Большое внимание уделяется САУ в литературе. Художественное произведение «На войне как на войне», описывающее советских самоходчиков, содержит описание поле боя после встречи немецкой самоходки с группой «тридцатьчетверок», не в пользу для советской техники. Сами бойцы говорят о нем, как о достойном и опасном противнике.

Часто встречается «Фердинанд» и в компьютерных играх по мотивам Второй мировой.

Собственно, проще назвать те игры, в которых САУ нет. Стоит отметить, что характеристики и описание в подобных поделках часто не соответствуют реальности. В угоду играбельности разработчики жертвуют настоящими характеристиками машины.

Можно самостоятельно сделать и поставить на полку легендарную машину. Многие фирмы, занимающиеся моделями, делают наборы по сборке в разных масштабах. Можно назвать бренды Cyber Hobby, Dragon, Italeri. Дважды производила и пускала в серию САУ фирма «Звезда». Первый выпуск, номер 3563, имел много неточностей.

Скопированные у Italeri лекала представляли «Элефант», и имели много неточностей. Следующая модель, 3653, представляет собой первый, получивший крещение под Курском «Фердинанд».

Вторая Мировая и Великая Отечественная война дали множество технических образцов, ставших легендами. Среди САУ немецкого производства «Фердинанд» занимает, безусловно, первое место.

Видео

warbook.club

Обзор немецкой ПТ-САУ 8 уровня Ferdinand

17 Сентябрь 2012, 14:33 Moskvi4 11 824

Здравствуйте, дорогие гости и постоянные читатели нашего сайта. Сегодня вашему вниманию представляется обзор тяжелого истребителя танков ПТ-САУ Ferdinand. Как правило мы узнаем краткую историю создания и применения боевой машины в годы войны, оценим её достоинства и недостатки, разберем тактику ведения боевых действий на полях сражений World of Tanks.



Историческая справка.

История создания данной ПТ-САУ заносит нас в 1942 год. Именно в этом году немецкое руководство поставило задачу создать тяжелый танк прорыва оборонительных сооружений. За проект взялись два известных конструкторских бюро. Это Хеншель и Порше. Весной 1942 года были продемонстрированы образцы танков, а уже летом было принято решение о серийном выпуске танков компании Хеншель. К тому времени Порше уже успел изготовить несколько десятков корпусов с шасси. Чтобы готовые изделия не пропадали даром, осенью того же года Гитлер отдал приказ на базе этих шасси изготовить тяжелые штурмовые орудия вооруженные мощным 88-мм орудием с длинной ствола в 71 калибр. Для ускорения работ по переделке к проекту присоединилась фирма «Алкетт», которая имела опыт постройки штурмовых орудий. Зимой 1942 года проект был готов и представлен к рассмотрению. В результате переделок пришлось отказаться от двигателей воздушного охлаждения, заменив их уже проверенными Maybach HL 120TRM мощностью 265 л.с. В связи со смещением рубки в заднюю часть машины, двигатели разместили посередине, что «отрезало» механика-водителя и радиста от остальных членов экипажа. Масса машины достигала порядка 65 тонн. Поступило указание на выпуск 90 машин и формирования из них двух батальонов. Первые 29 изготовленных Ferdinandов поступили в распоряжение войск в апреле 1943 года, 56 – в мае, а остальные 5 передали в июне того же года. В это время войска полным ходом уже направлялись к линии фронта. Боевое крещение Ferdinand получил на Курской дуге. Однако проявить все свои качества так и не смог из-за некачественной разведки, минных полей и жестокого огня артиллерии, в связи с чем было потеряно большое количество машин. 11 штурмовых орудий было направлено в Италию в 1944 году для освобождения плацдарма от союзных войск, однако на мягком грунте эти огромные машины попросту увязали и вытащить их не было возможности из-за сильнейшего огня артиллерии. На Восточном фронте Ferdinand применялся преимущественно в 44-45 гг в операциях на территории Украины, Польши, Франции. Оставшиеся отремонтированные боевые машины принимали участие в защите Берлина и 1 мая 1945 года были захвачены советскими солдатами на площади Карла-Августа.



Коротко о главном.

Итак, перед нами Ferdinand – штурмовое орудие 8 уровня. Данная ПТ-САУ коренным образом меняется все взгляды о том, как нужно воевать на ПТ. Пересев с маневренной и быстрой Jagdpanther на Ferdinand, чувствуешь себя несколько неловко. Нет всех плюсов и достоинств, которыми она обладала. Однако не стоит отчаиваться. В наших руках оказалась очень и очень достойная боевая единица. Главным достоинством конечно же можно считать превосходное 128-мм орудие Pak 44 L/55 с отличной бронепробиваемостью и просто шикарным уроном! Не стоит забывать и хорошей броне в 200 мм в лобовой части ПТ. Недостатком является НЛД с толщиной листа брони всего в 85 мм. Очень уязвимы борта, корма и верхние листы. Несмотря на внушительный вес Ferdinand, два двигателя, работающие в паре, позволяют развивать скорость в 30 км/ч. Динамика вполне адекватная, что дает на возможность не отставать от атакующих тяжей союзников. Федя, это любимец артиллерии. Если на поле боя несколько ТТ и рядом Федя, то в 90% случаем чемодан прилетит именно в него. Всему беда слабое бронирование верхних листов. Дамаг от арты проходит практически полностью, что иногда чревато ваншотом. Никогда не стоит воевать в одиночку. Один в поле не воин, это про нашего Фердинанда. Иногда даже ЛТ может стать смертельной угрозой, не говоря уже о СТ. Не стоит искать позиций на открытой местности. Ввиду больших габаритов наша ПТ светится с очень больших расстояний. Тот же Патон способен увидеть нас уже с 400-420 метров. Идеальными являются ущелья или длинные улицы, на которых вас никто не обойдет сзади и сбоку. Прочная лобовая броня вполне уверенно будет держать попадания от многих противников до 7 или даже 8 левела. К последним следует применять постановку ромбом или танцы, что приводит к частым рикошетам.



Предложения по тактике на Ferdinand.

Правильная и успешная игра на данной ПТ зависит от ключевых факторов. Это выбор правильного направления для продавливания обороны противника и максимально удобной позиции, которая позволит нам эффективно использовать сильные стороны: урон, бронепробиваемость и лобовую броню. Попадая в топ, мы грозная сила для команды противника. В середине и внизу списка Фердинанд поддерживает ТТ в наступлении. Эффективно проявляет себя орудие при стрельбе на средние и дальние дистанции. Имея отличную бронепробиваемость, мы способны поражать цели с минимальным для нас риском. Очень важно не подпустить к себе ЛТ или СТ. Закружить нас очень просто и в случае, если рядом не окажется союзника, 99% вероятность, что мы отправимся в ангар. В целом можно сказать, что игра на Феде имеет жесткий оборонительно-наступательный характер.



Перейдем к достоинствам данной ПТ-САУ. Здесь можно выделить крепкое лобовое бронирование, мощное 128-мм орудие с прекрасным уроном, пробитием и прочностью и достаточно хороший обзор. Небольшим плюсом можно считать попадание Феди в топ, хотя это происходит и не так часто.

Недостатки не так сладки. Приходится смириться с отсутствием всякого рода маскировки. Замечают нас дальше, ввиду больших габаритов, попадают чаще. Федя достаточно медлителен, из-за чего противник может вести огонь по нам с больших дистанций преимущественно с пробитием. Ну и извечная проблема большинства ПТ это слабо защищенные борта и корма.



Совет по прокачке.

При достижении экипажем 100% умений основной специальностью, первым перком для всех предпочтительно выбрать Ремонт. Второй перк индивидуален для каждого: командир – наставник; наводчик – плавный поворот башни; мехвод – король бездорожья; радист – радиоперехват; заряжающий – отчаянный. Далее на своё усмотрение. Можно выучить всем членам экипажа Боевое братство и далее усиливать конкретный параметр ПТ.

В качестве дополнительных модулей можно использовать: просветленную оптику, вентилятор и досылатель.

Набор расходников стандартен: ремкомплект, аптечка и огнетушитель.



Расположение модулей.

В передней части ПТ комфортно расположились мехвод и радист. Их защищает плита в 200 мм. Уязвимое место НЛД. В задней части (в рубке) находятся заряжающие, наводчик и командир. Рубка так же хорошо защищена во лбу. По бокам боевого отделения расположили боеукладку.



Двигатель и топливные баки находятся внутри самоходки и разделяют членов экипажа.



Выводы.

Итак подведем итог всего выше сказанного. Докачавшись до Фердинанда, мы получили превосходную сбалансированную боевую единицу, которая в некоторых случаях в умелых руках способна тащить бой и изменять его ход в пользу союзников. Имея достаточно хорошее бронирование лба, мощное орудие с отличной точностью и пробитием, мы способны поражать самые бронированные цели. Причем делать это со средних дистанций с минимальным для себя риском. Позван все прелести этой ПТ-САУ, вы никогда не захотите продать её. Правильная игра и обдуманные действия приносят море удовольствия и позитива. Удачных боев!



mirtankov.su

ПТ-САУ «Ferdinand» — Бортовой Журнал

Немецкое танкостроение времён 2й мировой войны было одним из лучших в мире. Смелые инженерные идеи воплощались на крупнейших заводах страны «Нибелунгенверке», «Алкетт», «Крупп», «Рейнметалл», «Обердонау» и т.д. Образцы техники усовершенствовались, приспосабливаясь к ведению боевых действий, которых ещё не знала история. Количественное и качественное применение бронетанковой техники могло решить исход боя. Танки – железный кулак воюющих держав. Противостоять им не просто, но возможно. Таким образом, на арену боевых действий выходит мобильная противотанковая артиллерия с подобной танкам конструкцией ходовой, но с более мощным орудием. Одним из известнейших немецких ПТ-САУ, участвовавших в ВМВ, был «Фердинанд».



Гений инженерной мысли Фердинанд Порше прослыл любимчиком Гитлера за свой «Фольксваген». Фюрер хотел, чтоб доктор Порше устремил вектор своих идей и знаний в военную промышленность. Известный изобретатель не заставил долго ждать. Порше спроектировал новое шасси для танков. На его ходовой испытывали новые танки «Леопард», VK3001(P), Tiger(P). Испытания показали преимущества инновационной модели шасси. Таким образом, в сентябре 1942г. Порше было дано распоряжение разработать ПТ-САУ с 88-мм пушкой на основе ходовой, предназначенной для тяжёлого танка «Тигр». Штурмовое орудие должно быть хорошо защищено, пушка должна находиться в неподвижной рубке – таковы были распоряжения фюрера. Переработанные танки Tiger(P) стали прототипами «Фердинанда». Корпус «Тигра» Порше подвергался минимальным изменениям, главным образом в кормовой части, где устанавливалась боевая рубка с 88-мм орудием и пулемётом в лобовом листе (позже пулемёт убрали из-за переизбытка массы, что стало существенным недостатком в ближнем бою с пехотой противника). Передняя часть корпуса усиливалась дополнительными бронелистами толщиной 100 и 30 мм. В итоге проект был утверждён, и поступило распоряжение на постройку 90 таких машин.
6 февраля 1943г. на совещании главнокомандующих был заслушан доклад об изготовлении «штурмового орудия на шасси Porsche-Tiger». По распоряжению Гитлера новая машина получила официальное обозначение «8,8-mm Pak 43/2 Sfl L/71 Panzerjager Tiger(P) Ferdinand». Таким образом, фюрер признавал достижения Фердинанда Порше, присвоив самоходке его имя.

Итак, в чём же была инновация ходовой части сконструированной Порше. Применительно к одному борту ходовая часть «Фердинанда» состояла из трёх тележек по два катка в каждой. Оригинальным узлом ходовой части являлось размещение торсионов подвески тележек не внутри корпуса, как у многих других танков, а снаружи, да к тому же не поперечно, а продольно. Несмотря на довольно сложную конструкцию подвески, разработанной Ф.Порше, работала она очень эффективно. Кроме того, она оказалась хорошо приспособленной для ремонта и обслуживания в полевых условиях, что являлось немаловажным достоинством во время боевых действий. Ещё одним оригинальным компонентом конструкции «Фердинанда» была электрическая система передачи вращающегося момента от первичных двигателей к ведущим колёсам двигателя. Благодаря этому в машине отсутствовали такие узлы, как коробка перемены передач и главный фрикцион, а, следовательно, и приводы управления ими, что упрощало ремонт и эксплуатацию силовой установки, а также снижало вес самоходки.

Разделив 90 машин на два батальона, командование направило один в Россию, а второй во Францию, позже переведя его также на советско-германский фронт. В боях «Фердинанд» показал себя, как мощный истребитель танков. Эффективно работало орудие на дальних дистанциях, при этом советская тяжёлая артиллерия наносила самоходке не критический урон. Для орудий полевой артиллерии и танков уязвимыми были только борта «Фердинанда». Большую часть новых машин немцы потеряли на минных полях, которые не успевали разминировать или не наносили на карту свои. В боях под Курском было потеряно 19 самоходок. При этом боевая задача была выполнена, и «фердинандами» было уничтожено более 100 танков, противотанковых орудий и прочей советской военной техники.

Советское командование, впервые столкнувшись с новым типом техники, не придала ему высокого значения, так как было увлечено другим грозным соперником – «Тигром». Однако несколько брошенных и сгоревших самоходок попали в руки советских техников и инженеров и были исследованы. Несколько машин расстреляли из разных орудий для проверки пробития брони новых немецких штурмовых орудий.

Солдаты же узнав о новой самоходке «Фердинанд», стали так называть и другую технику с кормовым расположением башни или рубки. Много толков и легенд ходило о мощной немецкой самоходке. Поэтому после войны в СССР изрядно удивились, что было выпущено всего 90 настоящих «фердинандов». Также был массово выпущено руководство по уничтожению «фердинандов».

Неудачи под Курском заставили отправить ПТ-САУ на ремонт и перекомпоновку. Также была пересмотрена стратегия ввода этих машин в бой. Для защиты самоходок от заходов во фланг и тыл и во время ближнего боя, к ним были приставлены сопровождающие танки Pz.IV. Также был упразднён приказ о совместных боевых действиях самоходок и пехоты, так как из-за активного артобстрела «фердинандов», сопровождающая пехота несла большие потери. Вновь выведенные на поле боя машины уже лучше и быстрее справлялись с боевыми задачами, неся минимальные потери. За время боёв на Запорожском плацдарме было потеряно всего 4 машины. А после участия «фердинандов» в боях на Западной Украине было принято решение отправить уцелевшие машины в глубокий тыл на ремонт и апгрейд. Машины с новыми гусеницами, подрихтованной ходовой, которая страдала чаще всего, с пулемётом в лобовой бронеплите (использовался радистом) и другими мелкими изменениями вступили в бой уже на итальянском фронте, но обновлённая самоходка несла другое название – «Элефант»…

Резюме. Мощная немецкая ПТ-САУ недаром заслужила столько легенд и сказов. Во время войны для советских солдат слово «фердинанд» стало эпитетом. Тяжелейшая махина весом 65 тонн (после перехода батальона «фердинандов» по одному из мостов через Сену, мост просел на 2см.) была хорошо бронирована и оснащена мощным орудием. Лобовая броня сдерживала выстрелы большинства советских полевых орудий и танков, но слабобронированные борта и корма были уязвимы. Также слабыми местами были решётка в передней части корпуса, под которой располагалась силовая установка, и крыша. Ахиллесовой же пятой, как оказалось, стала ходовая, особенно передняя её часть. Вывод её из строя практически всегда заканчивался поражением. Неповоротливый «Фердинанд», оставаясь неподвижным, мог вести огонь только в ограниченном секторе по причине статичности рубки. В таком случае экипаж взрывал самоходку, если прежде этого не сделал противник.

* М.Коломиец «Элефант. Тяжёлое штурмовое орудие Фердинанда Порше»

op-lot.livejournal.com

Танк «Фердинанд»: характеристики, фото :: SYL.ru

Уже во время ведения боевых действий на Восточном фронте немецкая армия столкнулась с превосходными советскими танками КВ и Т-34. Они заметно превосходили имеющиеся на то время немецкие аналоги. Поскольку уступать немцы не собирались, в конструкторские бюро многих немецких компаний поступили заказы на создание нового типа техники — тяжелого истребителя танков. Этот заказ впоследствии и стал началом сотворения такой машины, как «Фердинанд», или «Элефант».

История создания машины

Опыт боев на Восточном фронте показал, что многие немецкие танки из серии Pz уступают по своим характеристикам советским боевым машинам. Поэтому Гитлер приказал немецким конструкторам начать разработку новых тяжелых танков, которые должны были сравниться или даже превзойти танки Красной Армии. Этим занялись две большие фирмы — «Хеншель» и «Порше». Прототипы машин от обеих компаний были созданы в кратчайшие сроки и 20 апреля 1942 года представлены фюреру. Ему так понравились оба прототипа, что он распорядился серийно выпускать обе версии. Но в силу ряда причин это было невозможно, поэтому решили выпускать только модель фирмы «Хеншель» — VK4501 (H), которая впоследствии стала известна как Pz.Kpfw VI Tiger. Версию конструктора Фердинанда Порше — VK 4501 (P) — решили оставить как запасной вариант. Гитлер приказал построить всего 90 машин.

Но выпустив лишь 5 танков, «Порше» прекратил их производство по приказу фюрера. Два из них впоследствии переделали в ремонтные машины Bergerpanzer, а три получили стандартное вооружение — пушку калибра 88 мм. KwK 36 L/56 и два пулемета MG-34 (один спаренный с орудием, а второй — курсовой).

Примерно в это же время появилась еще одна необходимость — в истребителе танков. При этом требовалось, чтобы машина имела лобовую броню в 200 мм толщиной и пушку, способную бороться с советскими танками. Имеющиеся на то время немецкие противотанковые средства немцев были либо неэффективными, либо откровенно сымпровизированными. При этом ограничение по весу будущей САУ составляло 65 тонн. Поскольку прототип Порше проиграл, конструктор решил использовать свой шанс. Он попросил фюрера достроить запланированные 90 шасси как раз для использования их как базы будущей установки. И Гитлер дал добро. Именно эта работа конструктора и стала машиной, которая стала известна как танк «Фердинанд».

Процесс создания и его особенности

Итак, 22 сентября 1942 года министр вооружения Третьего рейха Альберт Шпеер приказал начать создание необходимой армии боевой машины, которая первоначально носила название 8,8 cm Pak 43/2 Sfl L/71 Panzerjaeger Tiger (Р) SdKfz 184. В процессе работы название меняли несколько раз, пока наконец-то танк не получил официальное имя.

Машину проектировали фирма «Порше» совместно с заводом «Алкетт», расположенным в Берлине. Требования командования были таковыми, что САУ должна была использовать противотанковую пушку Pak 43 калибра 88 мм. Она обладала большой длиной, поэтому Порше составил компоновку таким образом, что боевое отделение располагалось в задней части танка, а двигатель — в средней. Корпус был модернизирован — в него добавили новые станины для двигателя и установили переборку, призванную остановить пожар внутри машины, если будет такая необходимость. Переборка разделяла боевое и силовое отделения. Шасси, как уже говорилось, было взято из прототипа тяжелого танка VK 4501 (P), ведущим колесом являлось заднее.

В 1943 году танк был готов, и Гитлер распорядился начать его выпуск, а также присвоил машине имя «Фердинанд». Танк, очевидно, получил это имя как знак уважения конструкторскому гению Порше. Решили производить машину на заводе «Нибелунгенверке».

Начало серийного производства

Изначально планировалось выпустить 15 машин в феврале 1943 года, еще 35 — в марте — и 40 в апреле, то есть проводилась стратегия наращивания производства. Изначально все танки должен был выпускать «Алкетт», но затем это дело перепоручили «Нибелунгенверке». Это решение было вызвано рядом причин. Во-первых, для перевозки корпусов САУ были необходимы больше железнодорожные платформы, а все они на тот момент были заняты доставкой танка «Тигр» на фронт. Во-вторых, корпуса VK 4501 (P) переделывались медленнее, чем требовалось. В-третьих, «Алкетту» пришлось бы переналадить производственный процесс, так как в тот момент на заводе велась сборка противотанковых машин StuG III. Но «Алкетт» все же поучаствовал в сборке машины, отправив в Эссен, где находился поставщик рубок — завод Krupp — группу слесарей, имевших опыт сварки башен для тяжелых танков.

Сборка первой машины началась 16 февраля 1943 года, а уже к 8 мая были готовы все запланированные танки. 12 апреля одна машина была направлена на прохождение испытаний в Куммерсдорф. Впоследствии состоялся смотр техники в Рюгенвальде, где и был показан первый «Фердинанд». Обзор танка вышел удачным, и машина понравилась Гитлеру.

Как заключительный этап производства была проведена комиссия Heeres Waffenamt, и вся техника ее успешно прошла. Ее обязаны были пройти все немецкие танки Второй мировой войны, «Фердинанд» в том числе.

Самоходка в бою

Машины подоспели как раз к началу Курской битвы. Следует отметить один забавный факт: все советские фронтовики, участвовавшие в этом сражении, в один голос твердят, что танк «Фердинанд» применялся массово (чуть ли не тысячами) по всему фронту. Но реальность не соответствовала этим словам. В действительности, в боях участвовали только 90 машин, при этом их применяли только на одном участке фронта — в районе железнодорожной станции Поныри и поселка Теплое. Там сражались два дивизиона самоходок.

В целом можно сказать, что «Фердинанд» прошел боевое крещение успешно. Немаловажную роль сыграла боевая рубка, которая была хорошо бронирована. Из всех потерь наибольшее количество произошло на минных полях. Одна машина нарвалась на перекрестный обстрел нескольких противотанковых орудий и семи танков, но в ней обнаружили всего одну (!) пробоину. Еще три самоходки были уничтожены бутылкой с зажигательной смесью, попаданием авиабомбы и крупнокалиберным гаубичным снарядом. Именно в этих боях Красная армия и ощутила на себе всю мощь такой грозной машины, как танк «Фердинанд», фото которого были сделаны тогда впервые. До этого никакой информацией о машине русские не располагали.

В ходе боев были выяснены достоинства и недостатки машин. Например, экипажи жаловались на то, что отсутствие пулемета снижает живучесть на поле боя. Эту проблему пытались решить оригинальным способом: ствол пулемета вставлялся в незаряженное орудие. Но можно представить себе, как это было неудобно и долго. Башня не вращалась, поэтому наводка пулемета осуществлялась всем корпусом.

Другой способ был тоже остроумным, но неэффективным: к задней части самоходки приваривали железную клетку, где располагалось 5 гренадеров. Но «Фердинанд», танк крупный и опасный, всегда привлекал к себе огонь противника, поэтому долго они не жили. Пытались установить пулемет на крышу рубки, но обслуживающий его заряжающий рисковал жизнью так же, как и гренадеры в клетке.

Из более значительных изменений — провели усиленную герметизацию топливной системы двигателя машины, но она увеличивала вероятность возникновения пожара, что подтвердилось в первые недели боев. А еще выяснили, что ходовая сильно восприимчива к повреждениям от мин.

Успехи машин и результаты сражения

Как уже было упомянуто, на Курской дуге сражались два дивизиона, которые были созданы специально для того, чтобы использовать танк «Фердинанд». Описание боевых действий в отчетах гласит, что оба дивизиона, воевавшие в составе 656 танкового полка, за время боев на Курской дуге уничтожили 502 танка противника всех типов, 100 орудий и 20 противотанковых пушек. Таким образом можно увидеть, что Красная Армия понесла в этих боях серьезные потери, хоть и проверить эту информацию не представляется возможным.

Дальнейшая судьба машин

Всего уцелело 42 «Фердинанда» из 90. Поскольку конструктивные недостатки требовали исправления, их отправили на модернизацию в Сан-Пельтен. Туда же вскоре пришли и 5 поврежденных самоходок. Всего реконструировали 47 машин.

Работы велись на все том же «Нибелунгенверке». До 15 марта 1944 года было готово 43 «Элефанта» — так теперь называли эти машины. Чем же они отличались от своих предшественников?

В первую очередь — удовлетворили просьбу танкистов. В переднюю часть рубки установили курсовой пулемет — танковый MG-34 на шаровидной установке. В том месте, где располагался командир самоходки, установили башенку, которая прикрывалась одностворчатым люком. Башенка обладала семью фиксированными перископами. Усилили дно в передней части корпуса — туда поставили бронеплиту толщиной 30 мм для защиты экипажа от противотанковых мин. Несовершенная бронемаска орудия получила защиту от осколков. Изменилась конструкция воздухозаборников, на них появились бронекожухи. Перископы водителя оснастили солнцезащитными козырьками. Усилили буксирные зацепы в передней части корпуса, на борта поставили крепления для инструментов, которые можно было использовать для маскировочной сетки.

Изменения коснулись и ходовой: она получила новые гусеницы с параметрами 64/640/130. Изменили систему внутренней связи, добавили крепления для дополнительных пяти снарядов внутри рубки, поставили в задней части и на бортах боевой рубки крепления для запасных траков. Также весь корпус и его нижняя часть были покрыты циммеритом.

В таком виде самоходки широко использовались в Италии, отражая наступление союзных войск, а в конце 1944 были переброшены обратно на Восточный фронт. Там они сражались на Западной Украине, в Польше. О том, как сложилась судьба дивизионов в последние дни войны, единого мнения нет. Тогда они были прикомандированы к 4-й танковой армии. Предполагают, что они воевали в районе Цоссена, другие утверждают, что в горных областях Австрии.

В наше время осталось всего два «Элефанта», один из которых находится в танковом музее в Кубинке, а другой — в США, на полигоне Абердина.

Танк «Фердинанд»: характеристики и описание

В целом конструкция этой самоходной артиллерийской установки была удачной, отличаясь лишь незначительными недостатками. Стоит внимательнее рассмотреть каждую из составных частей, чтобы оценить боевые возможности и эксплуатационные качества трезво.

Корпус, вооружение и оборудование

Боевая рубка представляла собой четырехгранную пирамиду, усеченную сверху. Она производилась из цементированной морской брони. По техническим требованиям лобовая броня рубки достигала значения 200 мм. В боевое отделение устанавливалась противотанковая 88 мм пушка Pak 43. Ее боекомплект составлял 50-55 выстрелов. Длина пушки достигала 6300 мм, а вес — 2200 кг. Орудие стреляло различными типами бронебойных, фугасных и кумулятивных снарядов, которые успешно пробивали почти любой советский танк. «Фердинанд», «Тигр», поздние версии StuG оснащались именно этим орудием или же его модификациями. Горизонтальный сектор, который мог обстреливать «Фердинанд» без поворота шасси, — 30 градусов, а угол возвышения и склонения орудия был 18 и 8 градусов соответственно.

Корпус истребителя танков был сварным, состоящим из двух отделений — боевого и силового. Для его изготовления использовались гетерогенные бронеплиты, внешняя поверхность которых была тверже внутренней. Лобовая броня корпуса изначально составляла 100 мм, позже ее усилили дополнительными бронепластинами. В силовом отделении корпуса находился двигатель и электрогенераторы. В кормовой части корпуса расположили электродвигатель. Чтобы комфортно управлять машиной, место механика-водителя оборудовали всем необходимым: приборами контроля двигателя, спидометром, часами и перископами для осмотра. Для дополнительной ориентации в левой части корпуса имелась смотровая щель. Слева от механика-водителя находился стрелок-радист, который обслуживал радиостанцию и вел огонь из пулемета. На САУ этого типа ставились рации моделей FuG 5 и FuG Spr f.

Задняя часть корпуса и боевое отделение вмещали остальной экипаж — командира, наводчика орудия и двух заряжающих. Крыша рубки имела два люка — командирский и и наводчика — которые были двустворчатыми, а также два небольших одностворчатых люка для заряжающих. Еще один большой люк круглой формы был сделан сзади рубки, он предназначался для загрузки боекомплекта и входа в боевое отделение. В люке была небольшая бойница для защиты самоходки сзади от противника. Следует сказать, что немецкий танк «Фердинанд», фото которого сейчас можно легко найти, очень узнаваемая машина.

Двигатель и ходовая часть

В качестве силовой установки использовались два карбюраторных двигателя с жидкостным охлаждением Maybach HL 120 TRM, двенадцатицилиндровые верхнеклапанные установки мощностью 265 л. с. и рабочим объемом 11867 куб. см.

Шасси состояло из троих тележек двухколесного строения, а также направляющего и ведущего колеса (один борт). У каждого опорного катка была независимая подвеска. опорные катки имели диаметр 794 мм, а ведущее колесо — 920 мм. Гусеницы были одногребневыми и одношкворневыми, сухого типа (то есть траки не смазывались). Длина опорной области гусеницы — 4175 мм, колея — 2310 мм. В одной гусенице было 109 траков. Для улучшения проходимости можно было установить дополнительные антипробуксовочные зубцы. Выполнялись гусеницы из сплава марганца.

Покраска машин зависела от местности, в которой велись боевые действия, а также от времени года. По стандарту их окрашивали оливковой краской, на которую иногда накладывали дополнительный камуфляж — темно-зеленые и коричневые пятна. Иногда использовали трехцветный танковый камуфляж. Зимой применялась обыкновенная смываемая белая краска. Такой тип окраски не регламентировался, и каждый экипаж красил машину по своему усмотрению.

Итоги

Можно сказать, что конструкторам удалось создать мощное и эффективное средство борьбы со средними и тяжелыми танками. Немецкий танк «Фердинанд» не был лишен недостатков, но его преимущества перекрывали их, поэтому неудивительно, что самоходки очень берегли, использовали только в значимых операциях, избегая их эксплуатации там, где без этого можно было обойтись.

www.syl.ru
