Подводные лодки ВМФ России » Военное обозрение

Важнейшей частью военно-морского флота являются его подводные лодки. Современные субмарины могут выполнять широкий круг задач по обнаружению и уничтожению кораблей, подлодок или наземных целей противника. Кроме того, морской компонент стратегических ядерных сил полностью построен на основе подводных лодок. В настоящее время в рамках обновления ВМФ ведется строительство новых подлодок различных типов. В обозримом будущем флот должен получить несколько десятков субмарин, как стратегических или многоцелевых, так и дизель-электрических или специальных. Тем не менее, пока основой подводного флота в количественном отношении являются подлодки, построенные ранее, в том числе и до распада Советского Союза.

В составе четырех флотов ВМФ России (за исключением Каспийской флотилии) сейчас в общей сложности служат 76 подводных лодок разных типов. В строю и в резерве находятся ракетные подводные крейсеры стратегического назначения (РПКСН), атомные многоцелевые подводные лодки, дизельные субмарины, а также некоторое количество атомных и дизельных субмарин специального назначения.

Ракетные крейсера стратегического назначения

Основой морской составляющей ядерных сил являются атомные подводные лодки проекта 667БДРМ «Дельфин». В настоящее время в составе ВМФ России имеются шесть таких субмарин: К-51 «Верхотурье», К-84 «Екатеринбург», К-114 «Тула», К-117 «Брянск», К-118 «Карелия» и К-407 «Новомосковск». Субмарина «Екатеринбург» в настоящее время проходит ремонт. Завершение работ и сдача лодки запланированы на конец этого года. Еще одна подлодка проекта «Дельфин», К-64, в 1999 году была выведена из боевого состава флота и вскоре отправилась на переоборудование. Все шесть подводных лодок проекта 677БДРМ служат в составе Северного флота.

Второй по численности тип РПКСН в ВМФ России – проект 667БДР «Кальмар». Подлодки этого типа строились с середины семидесятых и до начала восьмидесятых годов. Большая часть подводных крейсеров «Кальмар» к настоящему времени списана и утилизирована. Сейчас в составе флота имеются только три подлодки этого типа: К-433 «Святой Георгий Победоносец», К-223 «Подольск» и К-44 «Рязань». Последняя является самой новой из имеющихся субмарин проекта 667БДР и была передана флоту в 1982 году. Все три «Кальмара» служат на Тихом океане.

До середины девяностых годов задачи ядерного сдерживания выполняла подлодка К-129 «Оренбург», построенная по проекту 667БДР. В 1996 году было принято решение переоборудовать ее в носитель глубоководных аппаратов. В настоящее время «Оренбург» относится к проекту 09786 и имеет обозначение БС-136.

В строю и в резерве Северного флота имеются три АПЛ проектов 941 и 941УМ «Акула». Тяжелый ракетный крейсер ТК-208 «Дмитрий Донской» продолжает службу. Этому поспособствовал ремонт и модернизация в соответствии с проектом 941УМ, в ходе которых подлодка получила оборудование ракетного комплекса «Булава». Две другие «Акулы», ТК-17 «Архангельск» и ТК-20 «Северсталь», в середине прошлого десятилетия были выведены в резерв по причине отсутствия ракет Р-39. Их дальнейшая судьба пока не определена.

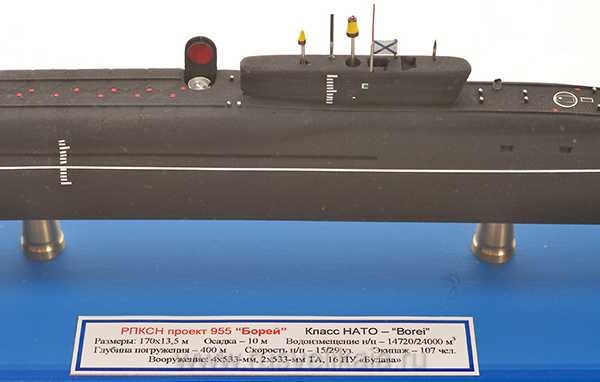

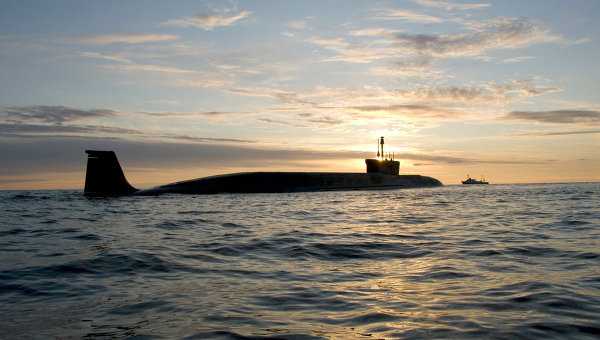

В январе 2013 года состоялась церемония поднятия флага на головном РПКСН нового проекта 955 «Борей». Субмарина К-535 «Юрий Долгорукий», строившаяся с 1996 года, прошла все испытания и была передана флоту. В конце декабря того же года в состав ВМФ был принят подводный крейсер К-550 «Александр Невский». Головная подлодка проекта «Борей» вошла в состав Северного флота, первая серийная – в состав Тихоокеанского флота.

Многоцелевые АПЛ

Задачи уничтожения различных надводных, подводных и береговых целей возлагаются на многоцелевые атомные подводные лодки, вооруженные крылатыми ракетами и торпедами. Самыми массовыми АПЛ этого класса являются субмарины проекта 971 «Щука-Б». ВМФ России располагает 11 подлодками этого типа, распределенными между Северным и Тихоокеанским флотом. Пять субмарин «Щука-Б» служат в составе Тихоокеанского флота, шесть числятся в составе Северного. На данный момент пять подлодок проекта 971 находятся на ремонте или готовятся к нему. К настоящему времени ВМФ лишился трех подводных лодок этого типа. Лодка К-284 «Акула» с 2002 года находится в отстое, К-480 «Ак Барс» в конце прошлого десятилетия была передана на утилизацию, а разборка К-263 «Барнаул» стартовала в прошлом году.

Отдельного рассмотрения стоит судьба лодки К-152 «Нерпа». Она была заложена в 1991 году для отечественного флота, однако финансовые трудности привели к срыву всех сроков выполнения работ. В 2004 году был подписан контракт, в соответствии с которым субмарину планировалось достроить и передать ВМС Индии. После ряда трудностей все работы завершились, и в январе 2012 года подлодка была принята заказчиком.

Вторыми по численности многоцелевыми АПЛ в военно-морском флоте России являются подлодки проекта 949А «Антей». На Тихоокеанском и Северном флотах служат 5 и 3 подлодки этого типа соответственно. Изначально планировалось, что ВМФ получит 18 таких субмарин, но финансовые возможности флота позволили построить только 11. К настоящему времени из строя выбыли три лодки проекта «Антей». В августе 2000 года трагически погибла субмарина К-141 «Курск», а с конца двухтысячных годов ведутся работы по утилизации подлодок К-148 «Краснодар» и К-173 «Красноярск». Из оставшихся подлодок четыре в настоящее время проходят ремонт.

С конца семидесятых и до начала девяностых годов были построены четыре подлодки проектов 945 «Барракуда» и 945А «Кондор». По проекту 945 строились корабли Б-239 «Карп» и Б-276 «Кострома», по пр. 945А – Б-534 «Нижний Новгород» и Б-336 «Псков». Все эти субмарины числятся в составе Северного флота. В прошлом году начались работы по ремонту и модернизации подлодки «Карп». После нее ремонт пройдет «Кострома». «Псков» и «Нижний Новгород» продолжают службу.



До сих пор в составе Северного флота остаются четыре многоцелевые АПЛ проекта 671РТМК «Щука». Две субмарины, Б-414 «Даниил Московский» и Б-338 «Петрозаводск» продолжают службу, а две другие, Б-138 «Обнинск» и Б-448 «Тамбов» находятся на ремонте. В соответствии с нынешними планами, все имеющиеся в составе флота «Щуки» в обозримом будущем закончат свою службу. Ранее сообщалось, что все они будут списаны к концу 2015 года. На смену им придут многоцелевые подлодки новых типов.

17 июня 2014 года состоялась торжественная церемония поднятия флага на подлодке К-560 «Северодвинск», головном и пока единственном корабле проекта 885 «Ясень». Первый «Ясень» был заложен в конце 1993 года и спущен на воду только в 2010-м. До 2020 года предполагается построить 8 подводных лодок типа «Ясень», имеющих ракетное вооружение. Ввиду больших сроков строительства головной подлодки все прочие субмарины серии будут строиться по обновленному проекту 885М. В настоящее время на стапелях предприятия «Севмаш» находятся три подлодки нового типа: «Казань», «Новосибирск» и «Красноярск».

Неатомные подлодки

С начала восьмидесятых годов несколько отечественных судостроительных заводов занимались серийным производством дизель-электрических подлодок проекта 877 «Палтус». В течение последних десятилетий было создано несколько версий этого проекта, благодаря чему «Палтусы» разных модификаций стали самыми массовыми подводными лодками в ВМФ России.

Балтийский флот располагает двумя ДПЛЭ проекта «Палтус»: Б-227 «Выборг» и Б-806 «Дмитров» (пр. 877ЭКМ). В составе Черноморского флота имеется только одна лодка проекта 877В – Б-871 «Алроса». Вторая по численности группировка «Палтусов» имеется у Северного флота – пять ДЭПЛ проекта 877 и одна проекта 877ЛПМБ. Наконец, на базах Тихоокеанского флота служат восемь ДЭПЛ проекта 877 «Палтус».

Дальнейшим развитием проекта 877 является проект 636 «Варшавянка» и его версии. 22 августа 2014 года в боевой состав Черноморского флота была принята головная субмарина проекта 636.3 – Б-261 «Новороссийск». До конца десятилетия Черноморский флот получит еще пять подлодок этого типа. Две из них, Б-237 «Ростов-на-Дону» и Б-262 «Старый Оскол», уже спущены на воду.

До недавнего времени большие надежды возлагались на ДЭПЛ проекта 677 «Лада», являющиеся дальнейшим развитием «Палтусов». Ранее имелись планы на строительство серии из нескольких лодок проекта 677, однако испытания головного корабля заставили внести в них серьезные коррективы. В результате первая подлодка проекта, Б-585 «Санкт-Петербург» находится в опытной эксплуатации Северным флотом. Два серийных корабля проекта 677 находятся на стадии строительства. В связи с проблемами головной субмарины строительство серийных на некоторое время приостанавливалось.

Специальная техника

Помимо боевых подводных лодок в составе военно-морского флота России имеется некоторое количество специальных субмарин и подводных аппаратов, предназначенных для выполнения специфических задач разного рода. К примеру, в составе Балтийского, Северного и Тихоокеанского флота эксплуатируются четыре спасательных глубоководных аппаратов проекта 1855 «Приз».

Согласно открытым данным, в составе Северного флота имеются 10 атомных и дизель-электрических подлодок специального назначения, предназначенных для выполнения различных задач. Эта техника предназначается для выполнения исследовательских работ, проведения спасательных операций и обеспечения боевого дежурства подводных ракетных крейсеров. Наиболее известным представителем этого класса техники является специальная подлодка АС-12 «Лошарик», способная погружаться на глубину до нескольких километров. Сообщалось, что в сентябре 2012 года «Лошарик» участвовал в исследовательских работах в Арктике, в ходе которых его экипаж собирал образцы грунта на глубине более 2 километров.

В дальнейшем ВМФ России должен получить ряд новых подлодок специального назначения. Так, с 2012 года субмарина «Белгород» проекта 949А достраивается по специальному проекту, благодаря чему сможет стать носителем глубоководных исследовательских аппаратов. Весной прошлого года представители ВМФ утверждали, что в планах военного ведомства имеется строительство специальной подлодки гидроакустического дозора, задачей которой станет обнаружение подводных целей на расстоянии до нескольких сотен километров.

Перспективы

На данный момент в общей сложности в составе ВМФ России имеется более семи десятков подводных лодок и аппаратов различного назначения. Подавляющее большинство этой техники было построено еще до распада Советского Союза, что соответствующим образом сказывается как на состоянии, так и на возможностях подводного флота. Тем не менее, в течение последних лет был принят ряд мер, направленных на его обновление. В соответствии с нынешними планами до 2020 года ВМФ должен получить сравнительно большое количество новых подводных лодок.

До конца текущего десятилетия флот получит восемь стратегических ракетоносцев проекта 955 «Борей», такое же количество многоцелевых АПЛ проекта 885 «Ясень» и шесть ДЭПЛ проекта 636.3 «Варшавянка». Атомные «Бореи» и «Ясени» будут распределены между Северным и Тихоокеанским флотом. «Варшавянки», в свою очередь, будут служить на черноморских базах. Ранее сообщалось о планах, касающихся будущего проекта 677 «Лада». В ближайшем будущем предполагается разработать обновленный вариант этого проекта, в котором будет использована новая энергетическая установка. Удачное завершение этого проекта позволит расширить планы по строительству неатомных подводных лодок.

Параллельно со строительством новых субмарин будут списываться старые. К примеру, к 2015-16 годам предполагается прекратить эксплуатацию оставшихся АПЛ проекта 671РТМК «Щука». Почти все субмарины этого типа уже выведены из состава флота и утилизированы, а в строю продолжают оставаться лишь четыре. Со временем подобные процессы произойдут и с подлодками других типов, на смену которым придут новые «Ясени», «Бореи», «Варшавянки» и, возможно, «Лады». Тем не менее, полное обновление подводного флота займет много времени и станет одним из самых дорогих проектов за всю историю ВМФ России.

По материалам сайтов:
http://ria.ru/
http://rg.ru/
http://flot.sevastopol.info/
http://flotprom.ru/
http://flot.com/

topwar.ru

Подводные лодки проекта 677 — Википедия

У этого термина существуют и другие значения, см. Лада.

Подводные лодки проекта 677 (шифр «Лада») — серия российских дизель-электрических подводных лодок (ДЭПЛ), разработанных в конце XX века в ЦКБ «Рубин». Генеральный конструктор проекта Юрий Кормилицин.

Серия является развитием проекта 877 «Палтус».
Лодки предназначаются для уничтожения субмарин, надводных кораблей и судов противника, защиты военно-морских баз, морского побережья и морских коммуникаций, ведения разведки.

Низкий уровень шумности был достигнут благодаря выбору однокорпусного конструктивного типа, уменьшением габаритов корабля, применению всережимного главного гребного электродвигателя на постоянных магнитах, установкой виброактивного оборудования на виброизоляторы типа «ВИ» и внедрению технологии нанесения противогидролокационного покрытия нового поколения «Молния»[источник не указан 2995 дней].

Из-за недостатков силовой установки планировавшееся серийное строительство лодок этого проекта в первоначальном виде отменено[4], проект будет дорабатываться.

История

Разработка технического проекта более дешёвой, чем пр. 877, ДЭПЛ для внутренних морей (на замену устаревшим субмаринам Черноморского и Балтийского флотов) под шифром «Лада» была произведена в ЦКБ МТ «Рубин» при поддержке главкома Чернавина на рубеже 1980-х годов, однако после его рассмотрения в декабре 1990 года Военно-промышленная комиссия отказалась финансировать продолжение работ[5].

Согласно планам модернизации российского подводного флота на 2008 год, ДЭПЛ проекта 677 «Лада» должны были стать одним из четырёх типов подводных лодок, принятых на вооружение[6]. Одной из особенностей советского и российского подводного флота являлось использование десятков различных типов и модификаций субмарин, что значительно затрудняло их эксплуатацию и судоремонт[6].

Часть экипажа на палубе Б-585, 7 мая 2011

По первоначальному проекту, для ВМФ России планировалась постройка 20 единиц[7]. Однако после неудач при испытаниях и доработке головной лодки проекта в 2011 году было принято решение о её переоборудовании и достройке уже заложенных трёх подводных лодок по изменённому проекту[7].

В феврале 2012 года в СМИ говорилось, что ВМФ отказывается от проекта «Лада» — по словам главкома ВМФ России В. Высоцкого[8]:

… заявленные технические характеристики подводных лодок проекта 677 не подтверждаются на испытаниях головной подлодки «Санкт-Петербург». «В существующем виде „Лада“ ВМФ России не нужна. Нам не нужны новые „мозги“ с оружием, которые сидели бы на энергетике Второй мировой войны. Зачем? Кому это надо? И оперативные свойства у неё такие же.

Однако, чуть позже главком дополнил, что проект дорабатывается и будет принят на вооружение[9].

В итоге проект получит новую энергетическую установку и будет классифицироваться как неатомные подводные лодки[10].

Предыдущий главком ВМФ, В. Высоцкий, остановил производство этих лодок из-за проблем с силовым агрегатом и акустическим комплексом. Последнюю проблему «Рубин» решил, отмечают эксперты, но силовой агрегат по-прежнему не выдает требуемой мощности. Тем не менее, новый главком вице-адмирал Виктор Чирков дал команду достраивать лодки. «Сроки сдачи кораблей станут ясны ближе к концу года», — сообщил источник на Адмиралтейских верфях. Он не исключил, что из-за предельной загрузки верфей, возможно, часть госпрограммы по неатомным лодкам перекинут на другие заводы. Скорее всего, на «Красное Сормово», вряд ли на северодвинский «Севмаш» (ему предстоит к 2020 году изготовить восемь атомных подводных ракетных крейсеров проекта 955 «Борей» и столько же многоцелевых атомных подводных лодок проекта 885 «Ясень»[11]).

В рамках государственной программы вооружения 2020 — до 2020 года для ВМФ предполагается построить двадцать ДЭПЛ — шесть составят лодки проекта 636.3 «Варшавянка», а остальные четырнадцать, вследствие вышесказанного, скорее всего будут лодки доработанного проекта 677 «Лада»[12].

13 февраля 2013 года генеральный директор ОАО «Рособоронэкспорт» Анатолий Исайкин сообщил:

На сегодняшний день решение о серийном строительстве этих подлодок министерством обороны России принято. Финансирование строительства запланировано в гособоронзаказе, а опытная эксплуатация подлодок проходит в соответствии с программой, которая успешно выполняется. Все характеристики, заданные техзаданием ВМФ, в ходе государственных испытаний в основном подтверждены, за исключением скорости полного подводного хода. В настоящее время подлодка проекта 677 находится в главной базе Балтийского флота и готовится к переходу на Северный флот для завершения опытной эксплуатации.

Он отметил, что на лодке установлено более 130 образцов новейшего радиоэлектронного и корабельного оборудования. По его словам, на серийные подлодки будут установлены модернизированные двигатели, которые обеспечат необходимую мощность[13].

9 июля 2013 года «Адмиралтейские верфи» возобновили строительство второй лодки серии, «Кронштадт». Новый контракт, заключенный с Министерством обороны РФ, предусматривает строительство корабля по корректированному техпроекту. Проектантом ДЭПЛ проекта «Лада» — ЦКБ МТ «Рубин» — проведена большая работа по усовершенствованию подводной лодки и созданию модернизированных комплексов корабля. На втором заказе серии будут установлены модернизированные образцы оборудования — система управления корабельными техническими средствами, система электродвижения, навигационный комплекс. При строительстве «Кронштадта» будут учтены итоги опытной эксплуатации головного заказа[14].

Как сообщил ТАСС 16 января 2016 года источник в главном командовании ВМФ России, вторая и третья подводные лодки «Кронштадт» и «Великие Луки» проекта 677 «Лада» будут переданы российскому флоту позднее ранее намеченного срока — в 2019 году. Источник подчеркнул, что вторая и третья подлодки серии строятся с учетом всех замечаний, выявленных в ходе эксплуатации головной «Лады» («Санкт-Петербург» на Северном флоте). Что касается возможной установки на эти субмарины воздухонезависимой (анаэробной) энергетической установки, то «необходимо дождаться результатов её морских испытаний»[15].

21 января 2016 года официальный представитель ВМФ капитан 1 ранга Игорь Дыгало, заявил, что прекращение строительства серии ДЭПЛ проекта 677 «Лада» на сегодняшний день не рассматривается[16].
18 марта 2016 официальный представитель обьединенной судостроительной корпорации и высокопоставленный представитель ВМФ сообщил для информагентства «РИА Новости»: «Две неатомные подводные лодки проекта 677 „Лада“ — „Кронштадт“ и „Великие Луки“ — будут переданы ВМФ 2018—2019 годах и это будут последние лодки этого проекта. Дальше начнется строительство лодок проекта „Калина“»[17].
27 июля 2016 было объявлено об отсутствии окончательного решения о прекращении или продолжении строительства подлодок данного проекта[18].

26 июня 2017 года главнокомандующий ВМФ России адмирал В. И. Королёв сообщил, что принято решение продолжить строительство ДЭПЛ проекта 677, после сдачи Военно-морскому флоту подводных лодок «Кронштадт» и «Великие Луки» строительство серии будет продолжено[19].

28 июня 2017 года на международном военно-морском салоне в Санкт-Петербурге заместитель командующего ВМФ России по вооружению вице-адмирал В. И. Бурсук заявил, что в ближайшее время будут законтрактованы еще две серийные подводные лодки этого проекта, которые будут строиться на «Адмиралтейских верфях» в период «до 2025 года»[20][21]. После 2025 года серия подлодок будет продолжаться[22].

Видео по теме

Конструкция

ДЭПЛ проекта 677 выполнена по полуторакорпусной схеме. Осесимметричный прочный корпус изготовлен из стали АБ-2 и практически по всей длине имеет одинаковый диаметр. Носовая и кормовая оконцовки имеют сферическую форму. Плоскими переборками корпус разделен по длине на пять водонепроницаемых отсеков, платформами корпус разделен по высоте на три яруса. Легкому корпусу придана обтекаемая форма, обеспечивающая высокие гидродинамические характеристики.
Ограждение выдвижных устройств имеет такую же форму, как у лодок проектов 877, в то же время кормовое оперение выполнено крестообразным, а передние горизонтальные рули размещаются на ограждении, где они создают минимальные помехи работе гидроакустического комплекса.

По сравнению с «Варшавянкой» надводное водоизмещение снижено почти в 1,3 раза — с 2300 до 1765 тонн. Скорость полного подводного хода увеличена с 19-20 до 21 узла. Численность экипажа уменьшена с 52 до 36 подводников, при этом автономность осталась без изменения — до 45 суток[23].

Подлодка оснащена автоматизированной системой боевого управления (АСБУ) «Литий».

Лодки типа «Лада» отличаются очень низким уровнем шумности, высоким уровнем автоматизации и, по информации на 2004 год, относительно небольшой ценой по сравнению с зарубежными аналогами: немецким типом 212, и франко-испанским проектом «Скорпен», обладая при этом более мощным вооружением[23].

Энергетическая установка

планировалась воздухонезависимой (анаэробная) энергетическая установка

Модификации

«Амур-950» — экспортная модификация. Главное отличие от лодок основного проекта заключается в уменьшении количества торпедных аппаратов до четырёх и наличием установок вертикального пуска (УВП) на десять ракет, способных выйти за две минуты одним залпом. Экипаж — 18 (по другим данным 21) человек. Автономность — 30 суток. Глубина погружения — 250 метров.

«Амур-1650» — экспортная модификация аналогичная той, что закупает ВМФ РФ. В дополнение имеет шумопеленгаторную антенну, способную обнаруживать особо малошумные цели, может дать залп из шести ракет.

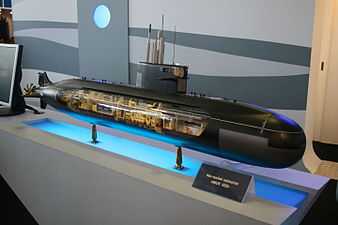

  • Модель ПЛ «Амур-950» на МВМС-2007

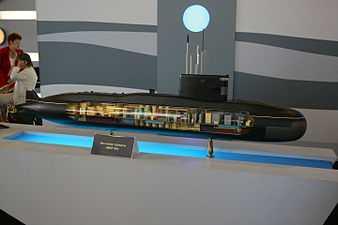

  • Модель ПЛ проекта 677Э «Амур-1650» на МВМС-2007

Представители

Цвета таблицы:
Зелёный  — действующая в составе ВМФ России
Белый — не достроена или утилизирована не спущенной на воду

См. также

Примечания

Ссылки

wikipedia.green

Подводные лодки проекта 641 — это… Что такое Подводные лодки проекта 641?

ДПЛ проекта 641
Основные характеристики
Тип корабля Большая ДПЛ
Обозначение проекта проект 641
Разработчик проекта ЦКБ-18
Главный конструктор С. А. Егоров, З. А. Дерибин
Классификация НАТО «Foxtrot»
Скорость (надводная) 16 узлов
Скорость (подводная) 15 узлов
Рабочая глубина погружения 280 м
Предельная глубина погружения 380 м
Автономность плавания 90 суток
Экипаж 70 человек
Размеры
Водоизмещение надводное 1 952 т
Водоизмещение подводное 2 475 т
Длина наибольшая (по КВЛ) 91,3 м
Ширина корпуса наиб. 7,4 м
Средняя осадка (по КВЛ) 5,9 м
Силовая установка

Дизель-электрическая, трёхвальная.

  • Три дизеля 37Д по 2000 л.с.,
  • Электромоторы 1 x ПГ102, 2700 л.с., 2 x ПГ101, 1350 л.с.,
  • Электромотор экономичного хода ПГ104, 140 л.с.
  • АБ: 4 группы по 112 элементов типа 46СУ
Вооружение
Торпедно-
минное вооружение
6 носовых и 4 кормовых ТА калибра 533 мм, 22 торпеды или 32 мины
Изображения на Викискладе

Подводные лодки проекта 641 — серия советских дизель-электрических подводных лодок (Foxtrot по классификации НАТО). Проект был признан удачным. Было построено 75 кораблей, в том числе 17 на экспорт в военно-морские силы Польши, Индии, Ливии и Кубы.

История проекта

Для замены первых послевоенных океанских лодок проекта 611 в конце 1950-х годов в ЦКБ-18 разработан новый проект, получивший обозначение 641. Главным конструктором проекта был С. А. Егоров, затем этот пост занимал З. А. Дерибин. Проект 641 предназначался для тех же задач, что и проект 611: боевые действия на дальних коммуникациях, минные постановки, разведка, противолодочные действия.

За время службы лодки заслужили высокие боевые оценки, в том числе четыре лодки проекта (Б-4 «Челябинский комсомолец», Б-36, Б-59 и Б-130) участвовали в операции «Кама» в период Карибского кризиса.

Конструкция

Лодка разделялась переборками на 7 отсеков:

  • 1 отсек — торпедный.
  • 2 отсек — жилой отсек, с кают-компанией. Под палубами — аккумуляторные батареи.
  • 3 отсек — центральный пост.
  • 4 отсек — жилой отсек, с камбузом. Под палубами — аккумуляторные батареи.
  • 5 отсек — дизельный.
  • 6 отсек — электромоторный.
  • 7 отсек — торпедный.

Корпус

При проектировании обводов корпуса большое значение придавали мореходности в надводном положении, что обусловило наличие заострённого форштевня и седловатость в срединной части. Гидролокатор и шумопеленгатор, размещённые в носовой части, закрыли обтекателями.

Современный статус

Рубка ДЭПЛ Б-107 проекта 641 установлена в экспозиции Музея подводных сил России в Санкт-Петербурге. Б-413 установлена у берега Преголи в Музее мирового океана в Калининграде, её интерьеры сохранены в первозданном виде.

Списанная Б-427 была продана в 1995 в Австралию, а через 3 года заняла место в качестве музея в Лонг-Бич, США, а Б-440 — в Вытегре Вологодской области.

Списанная Б-39 находится сейчас в морском музее Сан-Диего, США.

Подводная лодка «Запорожье» — единственная субмарина в составе ВМФ Украины (с 1997 по 2012 находилась в ремонте). Единственная подводная лодка проекта 641, которая находится в рабочем состоянии.

Сравнительная оценка

По сравнению с предшествующим проектом 611, лодки проекта 641 обладали большей автономностью и дальностью плавания, большей глубиной погружения, улучшенным вооружением и улучшенными условиями обитания экипажа.

Галерея

  • Б-39, вид спереди

  • Б-21 в парке-музее в Зеебрюгге, Бельгия

  • Торпедный аппарат

  • Пост гидроакустика на Б-143

См. также

Примечания

Ссылки

dal.academic.ru

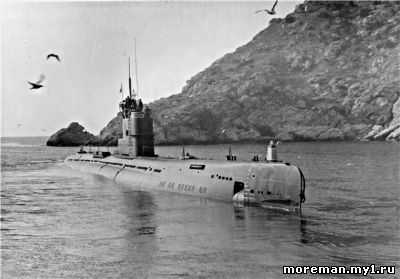

Подводная лодка 613 проект — Проекты подводных лодок — Всё о подводных лодках

Подводная лодка 613 проект

Подводные лодки проекта 613 — серия советских средних дизель-электрических подводных лодок, построенных в 1951-1957 годах. 613 проект стал самым массовым в советском подводном флоте: было построено 215 подводных лодок. Впоследствии 43 лодки были переданы различным странам, ещё 21 лодка была построена в Китае по советским чертежам и с использованием советских комплектующих.

История проектирования

Конструкторы из ЦКБ-18 в 1942 году приступили к работе над проектом новой средней подводной лодки, предназначенной для смены лодок типа «Щука». Проект получил номер 608, В. Н. Перегудов был назначен главным инженером. Первоначальный предложенный конструкторами вариант имел водоизмещение 770-800 тонн, однако заказчики посчитали такие размеры, слишком большими и проектное водоизмещение было задано в 640-660 тонн. Параллельно в КБ завода №194 разрабатывался вариант проекта, обозначенный 608-1. В 1944 году оба проекта были представлены в Управление кораблестроения, но поддержки не получили из-за невыполнения требований по вооружению и радиусу действия.

30 июля 1944 года в Финском заливе была потоплена немецкая субмарина U-250 типа VIIC. Затонувшую на глубине 27 метров лодку в октябре подняли и отбуксировали в Кронштадт. Нарком ВМФ Н. Г. Кузнецов в январе 1945 года издал приказ , в соответствии с которым прекращались работы по проекту 608 и начиналось создание проекта 613, который должен быть основан на конструкции немецкой лодки, но с некоторым увеличением водоизмещения с 770 до 800 тонн. После окончания войны советские специалисты ознакомились с недостроенными германскими «электролодками» типа XXI, которые были захвачены на верфях Данцига. Весной 1946 года из Великобритании были получены четыре достроенных лодки типа XXI. Результатом морских испытаний этих кораблей стало полное изменение технического задания по проекту 613 в августе 1946 года, а тип XXI был взят за основу нового варианта проекта основной советской послевоенной субмарины. Эскизный проект был завершён в октябре 1947 года, рабочие чертежи были готовы к августу 1948 года.
История строительства

Строительство подводных лодок проекта 613 велось с 1950 по 1957 годы. Всего было построено 215 субмарин, из них 115 — в Горьком на заводе № 112 «Красное Сормово», 76 — в Николаеве на заводе № 444 «им. Носенко», 19 — в Ленинграде на заводе № 189 «Балтийский завод им. Орджоникидзе», 7 — в Комсомольск-на-Амуре на заводе № 199 «им. Ленинского Комсомола». Темпы строительства были очень высоки. В среднем каждые пять дней флот получал новую подводную лодку. Годовое производство доходило до 73 единиц. В процессе постройки в проект часто вносились изменения.

Подводная лодка 613-го проекта имеет двухкорпусную конструкцию. Цельносварной прочный корпус с наружным размещением шпангоутов разделяется водонепроницаемыми переборками на 7 отсеков:

1-й отсек.Торпедный. Отсек-убежище.
2-й отсек. Аккумуляторный и жилой.
3-й отсек.Центральный пост. Отсек-убежище.
4-й отсек.Вторая группа аккумуляторов, жилые помещения старшин.
5-й отсек.Дизельный.
6-й отсек.Электромоторный.
7-й отсек.Торпедный. Отсек-убежище.

Первый, третий и седьмой отсеки отделялись вогнутыми переборками, рассчитанными на давление в 10 атмосфер (глубина 100 м), остальные переборки были плоскими и выдерживали давление в 1 атмосферу. На палубе лодки в районах первого и седьмого отсеков находились аварийные буи, которые в случае аварии всплывали, показывая местоположение лодки и позволяя связаться с поверхности с подводниками в отсеках-убежищах посредством телефонной связи по кабелю, соединяющему буй с лодкой.

Аккумуляторные отсеки, второй и четвёртый, имели сечение в виде вертикальной «сопряжённой восьмёрки»: в нижней части, имевшей больший диаметр, размещались аккумуляторные батареи. Это конструктивное решение было позаимствовано с германских субмарин[2].
Система погружения и всплытия

Погружение лодки осуществлялось приёмом воды в 10 цистерн главного балласта, размещённых в лёгком корпусе. С целью упрощения конструкции и снижения стоимости кингстоны имелись только в цистернах № 4 и № 5.
Силовая установка и ходовые характеристики

Основой энергетической установки были два двухтактных дизельных двигателя модели 37Д. Они при равной с выпускавшимися в годы войны дизелями 1Д мощности (2000 л. с.) имели меньшие габариты, но были более шумными. В крейсерском положении они разгоняли лодку до максимальной скорости в 18,25 узла. Экономическая надводная скорость составляла 8-10 узлов. Запаса топлива хватало на 8580 миль при 10 узлах или на 13000 миль при 8 узлах.

Два главных электродвигателя модели ПГ-101 имели мощность по 1350 л. с. обеспечивали скорость полного подводного хода в 13,1 узла, которая могла поддерживаться в течение часа. Два электродвигателя экономического хода модели ПГ-103 имели мощность по 50 л. с. и разгоняли лодку под водой до скорости 1,97 узла. На экономических электродвигателях заряда батарей хватало на 352 мили подводного хода.

Дизели и главные электродвигатели соединялись шинно-пневматическими разобщительными муфтами «ШПРМ», которые, по сравнению с ранее применявшимися муфтами «Бамаг», упрощали процесс монтажа гребных валов и позволяли установить дизели и валы на звукоизолирующих амортизаторах. Электродвигатели экономического хода соединялись с гребными валами через бесшумные текстропные передачи и фрикционные муфты.

Электропитание в подводном положении обеспечивали две группы аккумуляторных батарей 46СУ по 112 элементов в каждой, размещённые во втором и четвёртом отсеках. Их зарядка осуществлялась главными электродвигателями, которые вращались дизелями и работали в режиме генераторов электроэнергии.

Лодки проекта 613 оснащались устройством работы дизелей под водой (РДП), это устройство представляло собой выдвижную шахту, которая позволяла, находясь на перископной глубине осуществлять забор воздуха для вентиляции отсеков и работы дизелей. Специальный поплавковый клапан предохранял шахту от попадания воды. Применение РДП позволяло, как идти под водой на дизельном ходу, так и использовать дизели для зарядки аккумуляторных батарей без всплытия.

Вооружение

Артиллерийское вооружение состояло из спаренной автоматической установки СМ-24-ЗиФ калибра 57 мм, и спаренной автоматической зенитной пушки 2М-8 калибра 25 мм образца 1945 года. В 1956 году в связи с развитием реактивной авиации[2][3], размещение артиллерии на подводных кораблях было признано не обеспечивающим противовоздушную оборону, и орудия были демонтированы, что уменьшило экипаж и увеличило подводную скорость лодок.

Торпедное вооружение лодки составляли 6 торпедных аппаратов калибра 533 мм: 4 носовых и 2 кормовых. Для носовых аппаратов в 1 отсеке на стеллажах хранились 6 запасных торпед. Вместо 10 носовых торпед лодка могла брать 20 мин типа АМД-1000: по две мины в каждый аппарат и 12 мин на стеллажах. Торпедная стрельба осуществлялась с глубин до 30 метров.
Радиоэлектронное оборудование

Комплекс радиоэлектронного оснащения проекта 613 в процессе постройки и эксплуатации неоднократно изменялся. Подводные лодки получили радиолокационную станцию обнаружения надводных целей «Флаг». Гидролокатор «Тамир-5Л» и станция шумопеленгования «Марс-24КИГ» (впоследствии заменялась на «Феникс») обеспечивали обнаружение целей в подводном положении.

Модификации

Проект 613В. Назначение — увеличенная до 45 суток автономность
Проект 613М. Назначение — испытание новых систем вооружения
Проект 613Ц (С-384). Назначение — испытание новых систем вооружения — глубина применения торпед 70 м
Проект 613Э «Катран» с электрохимическими генераторами (ЭХГ). Переоборудованные подлодки С-296 или С-273 или C-293
Проект 640. Главный конструктор Я. Е. Евграфов. Назначение — станции дальнего радиолокационного обзора (в дальнейшем модифицировались по проекту 640Ц и разрабатывались 640У и 640Т)
Проект П-613. Назначение — испытание ракетного комплекса
Проект 644. Назначение — оснащены КР; дальнейшее развитие — 644Д и 644.7. Главный конструктор П. П. Пустынцев
Проект 665. Назначение — оснащены КР; развитие 644. Главный конструктор Б. А. Леонтьев
Проект 613-А. Назначение — испытание ракетного комплекса
Проект 613-АД. Назначение — испытание ракетного комплекса
Проект 613П-120. Назначение — испытание ракетного комплекса
Проекты 613Д4; 613Д5; 613Д7. Назначение — лодки для проведения испытаний по подводному старту ракет
Проект 613РВ. Назначение — испытание ракето-торпед
Проект 613С. Назначение — испытание спасательного оборудования. Главный конструктор С. Н. Якимовский

moreman.my1.ru

Подводные лодки проекта 613 — Википедия

ДПЛ проекта 613
С-189 в Санкт-Петербурге
Основные характеристики
Тип корабля Средняя ДПЛ
Обозначение проекта проект 613
Разработчик проекта ЦКБ-18
Главный конструктор В. Н. Перегудов,
Я. Е. Евграфов,
З. А. Дерибин
Кодификация НАТО «Whiskey»
Скорость (надводная) 18,2 узла
Скорость (подводная) 13 узлов (13,6 без артиллерии)
Рабочая глубина погружения 170 м
Предельная глубина погружения 200 м
Автономность плавания 30 суток
Экипаж 52 человека
Размеры
Водоизмещение надводное 1055 т
Водоизмещение подводное 1347 т
Длина наибольшая
(по КВЛ)
76,06 м
Ширина корпуса наиб. 6,64 м
Средняя осадка
(по КВЛ)
4,55 м
Силовая установка

Дизель-электрическая

  • 2 дизеля 37Д по 2000 л. с.,
  • 2 главных электродвигателя ПГ-101 по 1350 л. с.
  • 2 электродвигателя экономического хода ПГ-103 по 50 л. с.
  • 2 аккумуляторные батареи 46СУ по 112 элементов
  • 2 гребных вала
Вооружение
Торпедно-
минное вооружение
4 носовых и 2 кормовых ТА калибра 533 мм, 12 торпед, до 22 мин АМД-1000 вместо торпед
ПВО 1×2 СМ-24-ЗИФ 57 мм, 1×2 2М-8 25мм (до 1956 года)
 Категория на Викискладе

Подво́дные ло́дки прое́кта 613 (по классификации НАТО: «Whiskey»«Виски») — серия советских средних дизель-электрических подводных лодок, построенных в 1951—1957 годах. Серия стала самой массовой в советском подводном флоте: было построено 215 подводных лодок. 43 лодки впоследствии были переданы различным странам, ещё 21 лодка была построена в Китае по советским чертежам и с использованием советских комплектующих.

За период службы в ВМФ СССР подводных лодок проекта 613 и их модификаций в мирное время потеряно 2 корабля:

  • С-80 – погибла в 1961 г. в Баренцевом море вероятнее всего из-за ошибок в управлении
  • С-178 – погибла в 1981 г. в Японском море из-за столкновения с теплоходом «Рефрижератор-13».

Памятник подводной лодке проекта 613 в Сурабае. 2009

История проектирования

В 1942 году конструкторы из ЦКБ-18 начали работу над проектом новой средней подводной лодки, предназначенной для замены лодок типа «Щука». Проект получил номер 608, главным инженером был назначен В. Н. Перегудов. Первоначальный предложенный конструкторами вариант имел водоизмещение 770-800 тонн, однако заказчики посчитали такие размеры слишком большими и проектное водоизмещение было задано в 640-660 тонн[1]. Параллельно в КБ завода №194 разрабатывался вариант проекта, обозначенный 608-1. В 1944 году оба проекта были представлены в Управление кораблестроения, но поддержки не получили из-за невыполнения требований по вооружению и радиусу действия.

30 июля 1944 года в Финском заливе была потоплена немецкая субмарина U-250 типа VIIC. Затонувшую на глубине 27 метров лодку в октябре подняли и отбуксировали в Кронштадт. Нарком ВМФ Н. Г. Кузнецов в январе 1945 года издал приказ , в соответствии с которым прекращались работы по проекту 608 и начиналось создание проекта 613, который должен быть основан на конструкции немецкой лодки, но с некоторым увеличением водоизмещения с 770 до 800 тонн. После окончания войны советские специалисты ознакомились с недостроенными германскими «электролодками» типа XXI, которые были захвачены на верфях Данцига. Весной 1946 года из Великобритании были получены четыре достроенных лодки типа XXI. Результатом морских испытаний этих кораблей стало полное изменение технического задания по проекту 613 в августе 1946 года, а тип XXI был взят за основу нового варианта проекта основной советской послевоенной подлодки. Эскизный проект был завершён в октябре 1947 года, рабочие чертежи были готовы к августу 1948 года.

Видео по теме

История строительства

Строительство подводных лодок проекта 613 велось с 1950 по 1957 годы. Всего было построено 215 подводных лодок, из них 115 — в Горьком на заводе № 112 «Красное Сормово», 76 — в Николаеве на заводе № 444 «им. Носенко», 19 — в Ленинграде на заводе № 189 «Балтийский завод им. Орджоникидзе», 7 — в Комсомольск-на-Амуре на заводе № 199 «им. Ленинского Комсомола». Темпы строительства были очень высоки. В среднем каждые пять дней флот получал новую подводную лодку. Годовое производство доходило до 73 единиц. В процессе постройки в проект часто вносились изменения.

Головными подлодками стали заложенная в Горьком С-80 и ленинградская С-61.

Конструкция

Корпус

Проект 613 имеет двухкорпусную конструкцию. Цельносварной прочный корпус с внешним размещением шпангоутов разделяется водонепроницаемыми переборками на 7 отсеков:

  1. Торпедный. Отсек-убежище.
  2. Аккумуляторный и жилой.
  3. Центральный пост. Отсек-убежище.
  4. Вторая группа аккумуляторов, жилые помещения старшин.
  5. Дизельный.
  6. Электромоторный.
  7. Торпедный. Отсек-убежище.

Модель подводной лодки проекта 613 в разрезе
Жилые помещения ПЛ пр. 613

Первый, третий и седьмой отсеки отделялись вогнутыми переборками, рассчитанными на давление в 10 атмосфер (глубина 90 м), остальные переборки были плоскими и выдерживали давление в 1 атмосферу.
На палубе лодки в районах первого и седьмого отсеков находились аварийные буи, которые в случае аварии всплывали, показывая местоположение лодки и позволяя связаться с поверхности с подводниками в отсеках-убежищах посредством телефонной связи по кабелю, соединяющему буй с лодкой.

Аккумуляторные отсеки, второй и четвёртый, имели сечение в виде вертикальной «сопряжённой восьмёрки»: в нижней части, имевшей больший диаметр, размещались аккумуляторные батареи. Это конструктивное решение было позаимствовано с германских субмарин[2].

Система погружения и всплытия

Погружение лодки осуществлялось приёмом воды в 10 цистерн главного балласта, размещённых в лёгком корпусе. С целью упрощения конструкции и снижения стоимости кингстоны имелись только в цистернах № 4 и № 5.

Силовая установка и ходовые характеристики

Дизельный отсек ПЛ пр. 613. 2009

Основой энергетической установки были два двухтактных дизельных двигателя модели 37Д, которые при равной с выпускавшимися в годы войны дизелями 1Д мощности (2000 л. с.) имели меньшие габариты, но были более шумными. В крейсерском положении они разгоняли лодку до максимальной скорости в 18,25 узла. Экономическая надводная скорость составляла 8-10 узлов. Запаса топлива хватало на 8580 миль при 10 узлах или на 13000 миль при 8 узлах.

Два главных электродвигателя модели ПГ-101 имели мощность по 1350 л. с. обеспечивали скорость полного подводного хода в 13,1 узла, которая могла поддерживаться в течение часа. Два электродвигателя экономического хода модели ПГ-103 имели мощность по 50 л. с. и разгоняли лодку под водой до скорости 1,97 узла. На экономических электродвигателях заряда батарей хватало на 352 мили подводного хода.

Дизели и главные электродвигатели соединялись шинно-пневматическими разобщительными муфтами «ШПРМ», которые, по сравнению с ранее применявшимися муфтами «Бамаг», упрощали процесс монтажа гребных валов и позволяли установить дизели и валы на звукоизолирующих амортизаторах. Электродвигатели экономического хода соединялись с гребными валами через бесшумные текстропные передачи и фрикционные муфты.

Электропитание в подводном положении обеспечивали две группы аккумуляторных батарей 46СУ по 112 элементов в каждой, размещённые во втором и четвёртом отсеках. Их зарядка осуществлялась главными электродвигателями, которые вращались дизелями и работали в режиме генераторов электроэнергии.

Лодки проекта 613 оснащались устройством работы дизелей под водой (РДП), которое представляло собой выдвижную шахту, которая позволяла находясь на перископной глубине осуществлять забор воздуха для вентиляции отсеков и работы дизелей. Специальный поплавковый клапан предохранял шахту от попадания воды. Применение РДП позволяло как идти под водой на дизельном ходу, так и использовать дизели для зарядки аккумуляторных батарей без всплытия.

Вооружение

Носовой торпедный отсек. 2009
Кормовой торпедный отсек. 2009

Артиллерийское вооружение состояло из спаренной автоматической установки СМ-24-ЗиФ калибра 57 мм, и спаренной автоматической зенитной пушки 2М-8 калибра 25 мм образца 1945 года. В 1956 году в связи с развитием реактивной авиации[2][3], размещение артиллерии на подводных кораблях было признано не обеспечивающим противовоздушную оборону, и орудия были демонтированы, что уменьшило экипаж и увеличило подводную скорость лодок.

Торпедное вооружение лодки составляли 6 торпедных аппаратов калибра 533 мм: 4 носовых и 2 кормовых. Для носовых аппаратов в 1 отсеке на стеллажах хранились 6 запасных торпед. Вместо 10 носовых торпед лодка могла брать 20 мин типа АМД-1000: по две мины в каждый аппарат и 12 мин на стеллажах. Торпедная стрельба осуществлялась с глубин до 30 метров.

Радиоэлектронное оборудование

Комплекс радиоэлектронного оснащения проекта 613 в процессе постройки и эксплуатации неоднократно изменялся. Подводные лодки получили радиолокационную станцию обнаружения надводных целей «Флаг». Гидролокатор «Тамир-5Л» и станция шумопеленгования «Марс-24КИГ» (впоследствии заменялась на «Феникс») обеспечивали обнаружение целей в подводном положении.

Модификации

Проект 613 имел множество модификаций, разработанных для улучшения характеристик лодок, испытаний новых видов вооружения, выполнения дополнительных задач. Некоторое количество модификаций не было реализовано.

Проект Подлодок Главный конструктор Назначение Новое вооружение, оборудование
613В 27 увеличенная до 45 суток автономность
613М испытание новых систем вооружения
С-384, проект 613Ц испытание новых систем вооружения глубина применения торпед 70 м
613Э «Катран» 1 с электрохимическими генераторами (ЭХГ). Переоборудована С-273[4] или C-293[5]
640 4 Я. Е. Евграфов станции дальнего радиолокационного обзора (в дальшейшем модифицировались по проекту 640Ц и разрабатывались 640У и 640Т) РЛС «Касатка»
П-613 испытание ракетного комплекса П-5
644 6 П. П. Пустынцев оснащены КР; дальнейшее развитие — 644Д и 644.7 2 x П-5
665 6 Б. А. Леонтьев оснащены КР; развитие проекта 644. Построено 6 лодок. 4 x П-5
613-А 1 испытание ракетного комплекса П-70 Аметист
613-АД 1 испытание ракетного комплекса П-70 Аметист
613П-120 1 испытание ракетного комплекса П-120 Малахит
В613 С-229 Р-11ФМ
613Д4 опытовые лодки для проведения испытаний по подводному старту ракет Р-21
613Д5 опытовые лодки для проведения испытаний по подводному старту ракет Р-27
613Д7 опытовые лодки для проведения испытаний по подводному старту ракет Д-7
613РВ испытание ракето-торпед
613С С-43 С. Н. Якимовский испытание спасательного оборудования

Подводная лодка проекта 665

  • Две лодки, С-148 и С-227 были переоборудованы как подводные станции для биологических исследований и получили имена «Северянка»[6] и «Славянка»,

и многие другие модификации.

Дальнейшим развитием проекта стал проект 633.

Примечания

Ссылки

Литература

wikipedia.green

Подводные лодки ВМФ России | Армейский вестник

Важнейшей частью военно-морского флота являются его подводные лодки. Современные субмарины могут выполнять широкий круг задач по обнаружению и уничтожению кораблей, подлодок или наземных целей противника. Кроме того, морской компонент стратегических ядерных сил полностью построен на основе подводных лодок.

В настоящее время в рамках обновления ВМФ ведется строительство новых подлодок различных типов. В обозримом будущем флот должен получить несколько десятков субмарин, как стратегических или многоцелевых, так и дизель-электрических или специальных. Тем не менее, пока основой подводного флота в количественном отношении являются подлодки, построенные ранее, в том числе и до распада Советского Союза.

В составе четырех флотов ВМФ России (за исключением Каспийской флотилии) сейчас в общей сложности служат 76 подводных лодок разных типов. В строю и в резерве находятся ракетные подводные крейсеры стратегического назначения (РПКСН), атомные многоцелевые подводные лодки, дизельные субмарины, а также некоторое количество атомных и дизельных субмарин специального назначения.

Инфографика — defendingrussia.ru

Ракетные крейсера стратегического назначения

Основой морской составляющей ядерных сил являются атомные подводные лодки проекта 667БДРМ «Дельфин». В настоящее время в составе ВМФ России имеются шесть таких субмарин: К-51 «Верхотурье», К-84 «Екатеринбург», К-114 «Тула», К-117 «Брянск», К-118 «Карелия» и К-407 «Новомосковск». Субмарина «Екатеринбург» в настоящее время проходит ремонт. Завершение работ и сдача лодки запланированы на конец этого года.

Еще одна подлодка проекта «Дельфин», К-64, в 1999 году была выведена из боевого состава флота и вскоре отправилась на переоборудование. Все шесть подводных лодок проекта 677БДРМ служат в составе Северного флота.

Второй по численности тип РПКСН в ВМФ России – проект 667БДР «Кальмар». Подлодки этого типа строились с середины семидесятых и до начала восьмидесятых годов. Большая часть подводных крейсеров «Кальмар» к настоящему времени списана и утилизирована. Сейчас в составе флота имеются только три подлодки этого типа: К-433 «Святой Георгий Победоносец», К-223 «Подольск» и К-44 «Рязань». Последняя является самой новой из имеющихся субмарин проекта 667БДР и была передана флоту в 1982 году. Все три «Кальмара» служат на Тихом океане.

До середины девяностых годов задачи ядерного сдерживания выполняла подлодка К-129 «Оренбург», построенная по проекту 667БДР. В 1996 году было принято решение переоборудовать ее в носитель глубоководных аппаратов. В настоящее время «Оренбург» относится к проекту 09786 и имеет обозначение БС-136.

В строю и в резерве Северного флота имеются три АПЛ проектов 941 и 941УМ «Акула». Тяжелый ракетный крейсер ТК-208 «Дмитрий Донской» продолжает службу. Этому поспособствовал ремонт и модернизация в соответствии с проектом 941УМ, в ходе которых подлодка получила оборудование ракетного комплекса «Булава». Две другие «Акулы», ТК-17 «Архангельск» и ТК-20 «Северсталь», в середине прошлого десятилетия были выведены в резерв по причине отсутствия ракет Р-39. Их дальнейшая судьба пока не определена.

В январе 2013 года состоялась церемония поднятия флага на головном РПКСН нового проекта 955 «Борей». Субмарина К-535 «Юрий Долгорукий», строившаяся с 1996 года, прошла все испытания и была передана флоту. В конце декабря того же года в состав ВМФ был принят подводный крейсер К-550 «Александр Невский». Головная подлодка проекта «Борей» вошла в состав Северного флота, первая серийная – в состав Тихоокеанского флота.

Многоцелевые АПЛ

Задачи уничтожения различных надводных, подводных и береговых целей возлагаются на многоцелевые атомные подводные лодки, вооруженные крылатыми ракетами и торпедами. Самыми массовыми АПЛ этого класса являются субмарины проекта 971 «Щука-Б». ВМФ России располагает 11 подлодками этого типа, распределенными между Северным и Тихоокеанским флотом. Пять субмарин «Щука-Б» служат в составе Тихоокеанского флота, шесть числятся в составе Северного.

На данный момент пять подлодок проекта 971 находятся на ремонте или готовятся к нему. К настоящему времени ВМФ лишился трех подводных лодок этого типа. Лодка К-284 «Акула» с 2002 года находится в отстое, К-480 «Ак Барс» в конце прошлого десятилетия была передана на утилизацию, а разборка К-263 «Барнаул» стартовала в прошлом году.

Отдельного рассмотрения стоит судьба лодки К-152 «Нерпа». Она была заложена в 1991 году для отечественного флота, однако финансовые трудности привели к срыву всех сроков выполнения работ. В 2004 году был подписан контракт, в соответствии с которым субмарину планировалось достроить и передать ВМС Индии. После ряда трудностей все работы завершились, и в январе 2012 года подлодка была принята заказчиком.

Вторыми по численности многоцелевыми АПЛ в военно-морском флоте России являются подлодки проекта 949А «Антей». На Тихоокеанском и Северном флотах служат 5 и 3 подлодки этого типа соответственно. Изначально планировалось, что ВМФ получит 18 таких субмарин, но финансовые возможности флота позволили построить только 11. К настоящему времени из строя выбыли три лодки проекта «Антей».

В августе 2000 года трагически погибла субмарина К-141 «Курск», а с конца двухтысячных годов ведутся работы по утилизации подлодок К-148 «Краснодар» и К-173 «Красноярск». Из оставшихся подлодок четыре в настоящее время проходят ремонт.

С конца семидесятых и до начала девяностых годов были построены четыре подлодки проектов 945 «Барракуда» и 945А «Кондор». По проекту 945 строились корабли Б-239 «Карп» и Б-276 «Кострома», по пр. 945А – Б-534 «Нижний Новгород» и Б-336 «Псков». Все эти субмарины числятся в составе Северного флота. В прошлом году начались работы по ремонту и модернизации подлодки «Карп». После нее ремонт пройдет «Кострома». «Псков» и «Нижний Новгород» продолжают службу.

До сих пор в составе Северного флота остаются четыре многоцелевые АПЛ проекта 671РТМК «Щука». Две субмарины, Б-414 «Даниил Московский» и Б-338 «Петрозаводск» продолжают службу, а две другие, Б-138 «Обнинск» и Б-448 «Тамбов» находятся на ремонте. В соответствии с нынешними планами, все имеющиеся в составе флота «Щуки» в обозримом будущем закончат свою службу. Ранее сообщалось, что все они будут списаны к концу 2015 года. На смену им придут многоцелевые подлодки новых типов.

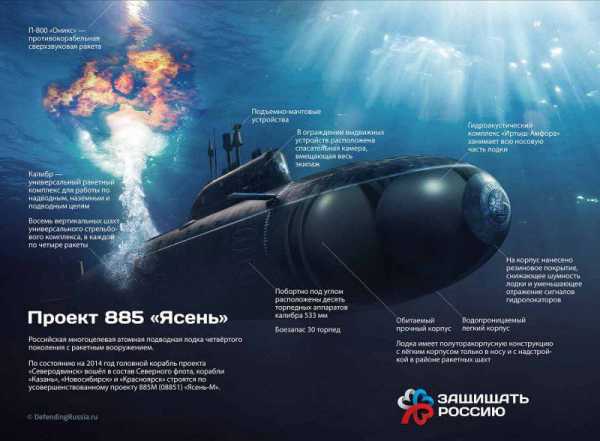

Инфографика — defendingrussia.ru

17 июня 2014 года состоялась торжественная церемония поднятия флага на подлодке К-560 «Северодвинск», головном и пока единственном корабле проекта 885 «Ясень». Первый «Ясень» был заложен в конце 1993 года и спущен на воду только в 2010-м. До 2020 года предполагается построить 8 подводных лодок типа «Ясень», имеющих ракетное вооружение.

Ввиду больших сроков строительства головной подлодки все прочие субмарины серии будут строиться по обновленному проекту 885М. В настоящее время на стапелях предприятия «Севмаш» находятся три подлодки нового типа: «Казань», «Новосибирск» и «Красноярск».

Неатомные подлодки

С начала восьмидесятых годов несколько отечественных судостроительных заводов занимались серийным производством дизель-электрических подлодок проекта 877 «Палтус». В течение последних десятилетий было создано несколько версий этого проекта, благодаря чему «Палтусы» разных модификаций стали самыми массовыми подводными лодками в ВМФ России.

Балтийский флот располагает двумя ДПЛЭ проекта «Палтус»: Б-227 «Выборг» и Б-806 «Дмитров» (пр. 877ЭКМ). В составе Черноморского флота имеется только одна лодка проекта 877В – Б-871 «Алроса». Вторая по численности группировка «Палтусов» имеется у Северного флота – пять ДЭПЛ проекта 877 и одна проекта 877ЛПМБ. Наконец, на базах Тихоокеанского флота служат восемь ДЭПЛ проекта 877 «Палтус».

Дальнейшим развитием проекта 877 является проект 636 «Варшавянка» и его версии. 22 августа 2014 года в боевой состав Черноморского флота была принята головная субмарина проекта 636.3 – Б-261 «Новороссийск». До конца десятилетия Черноморский флот получит еще пять подлодок этого типа. Две из них, Б-237 «Ростов-на-Дону» и Б-262 «Старый Оскол», уже спущены на воду.

До недавнего времени большие надежды возлагались на ДЭПЛ проекта 677 «Лада», являющиеся дальнейшим развитием «Палтусов». Ранее имелись планы на строительство серии из нескольких лодок проекта 677, однако испытания головного корабля заставили внести в них серьезные коррективы. В результате первая подлодка проекта, Б-585 «Санкт-Петербург» находится в опытной эксплуатации Северным флотом. Два серийных корабля проекта 677 находятся на стадии строительства. В связи с проблемами головной субмарины строительство серийных на некоторое время приостанавливалось.

Специальная техника

Помимо боевых подводных лодок в составе военно-морского флота России имеется некоторое количество специальных субмарин и подводных аппаратов, предназначенных для выполнения специфических задач разного рода. К примеру, в составе Балтийского, Северного и Тихоокеанского флота эксплуатируются четыре спасательных глубоководных аппаратов проекта 1855 «Приз».

Согласно открытым данным, в составе Северного флота имеются 10 атомных и дизель-электрических подлодок специального назначения, предназначенных для выполнения различных задач. Эта техника предназначается для выполнения исследовательских работ, проведения спасательных операций и обеспечения боевого дежурства подводных ракетных крейсеров.

Наиболее известным представителем этого класса техники является специальная подлодка АС-12 «Лошарик», способная погружаться на глубину до нескольких километров. Сообщалось, что в сентябре 2012 года «Лошарик» участвовал в исследовательских работах в Арктике, в ходе которых его экипаж собирал образцы грунта на глубине более 2 километров.

В дальнейшем ВМФ России должен получить ряд новых подлодок специального назначения. Так, с 2012 года субмарина «Белгород» проекта 949А достраивается по специальному проекту, благодаря чему сможет стать носителем глубоководных исследовательских аппаратов. Весной прошлого года представители ВМФ утверждали, что в планах военного ведомства имеется строительство специальной подлодки гидроакустического дозора, задачей которой станет обнаружение подводных целей на расстоянии до нескольких сотен километров.

Перспективы

На данный момент в общей сложности в составе ВМФ России имеется более семи десятков подводных лодок и аппаратов различного назначения. Подавляющее большинство этой техники было построено еще до распада Советского Союза, что соответствующим образом сказывается как на состоянии, так и на возможностях подводного флота.

Тем не менее, в течение последних лет был принят ряд мер, направленных на его обновление. В соответствии с нынешними планами до 2020 года ВМФ должен получить сравнительно большое количество новых подводных лодок.

До конца текущего десятилетия флот получит восемь стратегических ракетоносцев проекта 955 «Борей», такое же количество многоцелевых АПЛ проекта 885 «Ясень» и шесть ДЭПЛ проекта 636.3 «Варшавянка».

Атомные «Бореи» и «Ясени» будут распределены между Северным и Тихоокеанским флотом. «Варшавянки», в свою очередь, будут служить на черноморских базах. Ранее сообщалось о планах, касающихся будущего проекта 677 «Лада». В ближайшем будущем предполагается разработать обновленный вариант этого проекта, в котором будет использована новая энергетическая установка. Удачное завершение этого проекта позволит расширить планы по строительству неатомных подводных лодок.

Параллельно со строительством новых субмарин будут списываться старые. К примеру, к 2015-16 годам предполагается прекратить эксплуатацию оставшихся АПЛ проекта 671РТМК «Щука». Почти все субмарины этого типа уже выведены из состава флота и утилизированы, а в строю продолжают оставаться лишь четыре.

Со временем подобные процессы произойдут и с подлодками других типов, на смену которым придут новые «Ясени», «Бореи», «Варшавянки» и, возможно, «Лады». Тем не менее, полное обновление подводного флота займет много времени и станет одним из самых дорогих проектов за всю историю ВМФ России.

/Кирилл Рябов, topwar.ru/

army-news.ru

Атомная подводная лодка АПЛ проекта 955 «Борей»

27 августа 2011 года из акватории Белого моря с борта атомного ракетоносца «Юрий Долгорукий» был успешно произведен испытательный запуск межконтинентальной баллистической ракеты «Булава». Это был второй запуск «Булавы» с «Юрия Долгорукого» и первый запуск ракеты на ее максимальную дальность. Ракета пролетела положенные ей 9,3 тысячи километров и приземлилась (вернее, приводнилась) в заданном районе Тихого океана. Это событие совпало с другой датой: дивизии подводных лодок Северного флота исполнилось пятьдесят лет.

На самом деле это важное, если не сказать эпохальное событие. Россия получила новое, грозное оружие. «Юрий Долгорукий» — это подлодка, которая относится к классу подлодок стратегического назначения, последнего четвертого поколения, способная нести на борту шестнадцать смертоносных ядерных ракет. Он является первым, головным кораблем проекта 955, был заложен на верфи в Северодвинске в 1996 году и был спущен на воду в 2007. Вслед за ним уже вступили в строй однотипные «Владимир Мономах» и «Александр Невский».

Одна из важнейших и наиболее опасных для противника составляющих российской «ядерной триады» наконец-то получила долгожданное усиление. В ближайшие годы ожидается спуск на воду еще трех кораблей проекта 955: «Князь Владимир», «Князь Олег» и «Генералиссимус Суворов». В 2011 году озвучивались планы построить восемь подводных лодок данного типа к 2018 году, затем в СМИ появилась информация о планируемых десяти кораблях к 2020 году, но пока ее официально не подтвердили. Сегодня «Юрий Долгорукий» входит в состав Северного флота, а «Владимир Мономах» и «Александр Невский» несут свою службу на Дальнем Востоке. По информации руководства «Севмаша», седьмая и восьмая подводная лодка проекта 995 будут заложены в 2018 году.

История проекта 995 «Борей»

История создания советских подводных лодок четвертого поколения началась еще в далеком 1978 году. Под руководством главного конструктора Здорнова в ЦКБ «Рубин» началась разработка проекта 955 «Борей» (по классификации НАТО «Dolgorukiy» или «Borei») — советской атомной подводной лодки четвертого поколения. Новая подлодка должна была относиться к классу подводных ракетоносцев, иметь подводное водоизмещение 29 тысяч тонн, корпус длиной 170 метров, подводную скорость 29 узлов и глубину погружения до 400 метров.

АПЛ проекта 955 должны были заменить морально устаревшие корабли 941 проекта «Акула» и 667 БДРМ «Дельфин». Лодку планировали вооружить твердотопливными баллистическими ракетами, сначала для этой цели специально разрабатывалась ракета «Барк», но до стадии серийного производства ее так и не смогли довести, и было принято решение вместо нее вооружить новые лодки ракетами Р-30 «Булава». Поэтому, начиная с 1998 года подводные лодки проекта 955 переделывались под новый ракетный комплекс.

Вообще, следует сказать, что судьба проекта «Борей» складывалась непросто. Изначально АПЛ проектировались под одну ракету с определенными габаритами, затем ракетный комплекс был заменен. Основным оружием ракетного подводного крейсера стратегического назначения являются именно межконтинентальные баллистические ракеты и без них он будет как орудие без снарядов. В 1998 решили отказаться от создания ракет «Барк» и был объявлен конкурс на разработку новой твердотопливной ракеты. Победителем конкурса стал Московский институт теплотехники.

Неудачи с ракетой наложились на общую тяжелую ситуацию в стране в конце 90-х. Практически прекратилось бюджетное финансирование, строительство первого корабля проекта было почти заморожено. «Юрий Долгорукий» в тот момент представлял собой разрозненные части корпуса. Часть материалов и комплектующих поставлялись из других республик СССР, после его распада поставки были прекращены.

Так, например, специальные виды металлопроката изготавливал Запорожский металлургический завод, после 1991 года поставки прекратились.

Но, несмотря на все трудности строительство первой лодки проекта 955 «Борей» были возобновлены в уже в 2000 году. Для выполнения работы корабелы шли на различные ухищрения, в дело пошли даже части недостроенной многоцелевой АПЛ К-337 «Кугуар». «Юрия Долгорукого» планировали сдать в 2006 году, а в 2004 была заложена вторая атомная подводная лодка того же проекта – «Александр Невский». Параллельно строительству лодок шли работы над созданием их оружия – новой твердотопливной ракеты.

В 2005 году было закончен корпус подводной лодки, в 2006 году был заложен третий ракетоносец того проекта, «Владимир Мономах». В 2008 году «Юрий Долгорукий» был спущен на воду, был запущен его ректор, а в следующем году начались швартовые и ходовые испытания лодки. Эта подлодка стала первым реализованным российским проектом АПЛ четвертого поколения.

С 2003 года полным ходом шла подготовка двух экипажей для первой атомной подлодки проекта 955.

Описание подводной лодки проекта 995 «Борей»

Подводные лодки проекта 995 относятся к классу атомных подводных ракетоносцев и предназначены для нанесения ударов баллистическими ракетами по населенным пунктам и военно-промышленным объектам противника.

Корпус подводных лодок проекта 995 имеет двухкорпусную конструкцию (легкий и прочный корпус). Прочный корпус подлодки разделен на восемь отсеков. Первый – это торпедный отсек, в нем находится гидроакустический комплекс и часть аккумуляторных батарей. Второй отсек – командный. В нем находится центральный пост и жилые помещения. Также в нем находится большое количество оборудования. Третий отсек занимают боевые посты. Четвертый и пятый – это ракетные отсеки. В шестом находится паропроизводящая установка, седьмой и восьмой – это энергетические отсеки, в них находятся турбины и ядерный реактор лодки.

Сборка корпуса выполнена по блочному принципу: все оборудование лодки установлено на амортизаторы, каждый такой блок отделен от прочного корпуса специальным амортизатором, что значительно уменьшает шумность подлодки. Снаружи корпус покрыт специальным резиновым покрытием, что также снижает заметность корабля. Разработчики проекта уже заявили, что «Бореи» будут в пять раз менее шумными, чем лодки предыдущего, третьего поколения.

Лодки проекта 995 «Борей» — это первые российские подводные суда, на которых движение корабля осуществляется с помощью водометного движительного комплекса. Движитель заключен в специальную кольцевую насадку. Принцип его работы похож на принцип работы водяного насоса, он использует ускорение набегающего потока воды. Использование движителя значительно уменьшает степень кавитации – одного из главных источников шума подводной лодки. Такое новшество значительно уменьшает акустическую заметность подлодки. Кроме этого, использование движителя вместо традиционного винта уменьшает влияние крутящего момента на корпус и дает возможность уменьшить площадь стабилизаторов.

АПЛ проекта «Борей» имеют выдвижные горизонтальные рули. Переднее ограждение рубки сделано с наклоном вперед для улучшения гидродинамических качеств корабля. На лодке есть специальная спасательная всплывающая камера, которая может вместить в себя весь экипаж. Камера располагается в корме корабля, за ракетными отсеками. Также лодка укомплектована спасательными плотами.

Силовая установка на подводных лодках проекта «Борей» представлена водо-водяным реактором на тепловых нейтронах типа ВМ-5 или аналогичной установкой. Подобные силовые установки относятся к четвертому поколению ядерных реакторов. Точной информации о типе и конструкции реактора нет. Энергетическое оборудование лодки также состоит из паропроизводящей установки ОК-650В с мощностью 190 МВт и паротурбинной установки «Азурит-90». За счет силовой установки лодка может развивать подводную скорость 29 узлов и надводную – около 15 узлов. Автономность плавания АПЛ проекта «Борей» составляет 95 суток.

Гидроакустическое вооружение АПЛ состоит из МГК-600Б «Иртыш-Амфора-Б-055». Он состоит из основной антенны «Амфора» и системы цифровой обработкой сигналов. Есть в наличие боковые антенны и буксируемая антенна. «Иртыш-Амфора-Б-055» — это целостный комплекс, который выполняет как функции шумопеленгования, эхопеленгования, классификации целей, обнаружения ГА-сигналов, так функции по определению толщины льда, поиску мин, измерение скорости звука и обнаружения торпед.

Гидроакустический комплекс «Бореев» может обнаруживать противника на расстоянии 220-230 километров и одновременно вести до тридцати целей.

Управление всеми системами корабля осуществляется с помощью единой автоматизированной системы «Округ-55».

АПЛ «Юрий Долгорукий» — это корабль класса подводных ракетоносцев и основным его вооружением являются межконтинентальные баллистические ракеты «Булава» (Р-30). Это твердотопливная трехступенчатая ракета с разделяющимися ядерными блоками. «Булава» может нести десять подобных блоков, каждый из которых наводится индивидуально и может изменять свою траекторию и маневрировать и тем самым обходить систему противоракетной обороны противника. Хотя, надо отметить, что информации о характеристиках ракеты «Булава» чрезвычайно мало и она противоречива. Большая часть данных засекречена.

Кроме баллистических ракет АПЛ проекта 955 имеют и торпедное вооружение. «Юрий Долгорукий» оснащен восемью торпедными аппаратами: четыре калибра 650 мм и четыре – 533 мм. Торпедные аппараты установлены в носовой части подлодки. На вооружении лодки несколько типов торпед и ракеты ПЛРК «Водопад». Общее количество торпед – 40 единиц.

Технические характеристики подводных лодок проекта 995 «Борей»

Ниже приведены характеристики кораблей проекта «Борей».

Основные характеристики
Тип корабля РПКСН
Обозначение проекта 955 «Борей»
Разработчик проекта ЦКБ «Рубин»
Классификация НАТО Borei
Скорость (надводная) 15 узлов
Скорость (подводная) 29 узлов
Рабочая глубина погружения 400 м
Предельная глубина погружения 480 м
Автономность плавания 90 суток
Экипаж 107 человек, в том числе 55 офицеров
Размеры
Водоизмещение надводное 14 720 т
Водоизмещение подводное 24 000 т
Длина наибольшая 170 м
Ширина корпуса наиб. 13,5 м
Средняя осадка 10 м
Силовая установка
  • ОК-650В 190 МВтПТУ с ГТЗА
  • гребной вал
  • водометный движитель
Вооружение
Торпедно-минное вооружение 8 ТА: 4 x 650 мм, 4 x 533 мм,торпеды, торпедоракеты, крылатые ракеты.
Ракетное вооружение 16 ПУ БРПЛ Р-30 «Булава»

Недавно один из руководителей знаменитого ЦКБ «Рубин» сообщил, что специалисты предприятия в 2018 году приступят к разработке подводной лодки следующего, пятого поколения. Это будет АПЛ совсем другого класса. Хотя ранее главнокомандующий военно-морских сил России заявлял, что постройка подводных кораблей следующего поколения начнется в России не ранее 2030 года.

Видео о проекте Борей

militaryarms.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
