ПК120 | Оптико-механический завод «Юпитер»

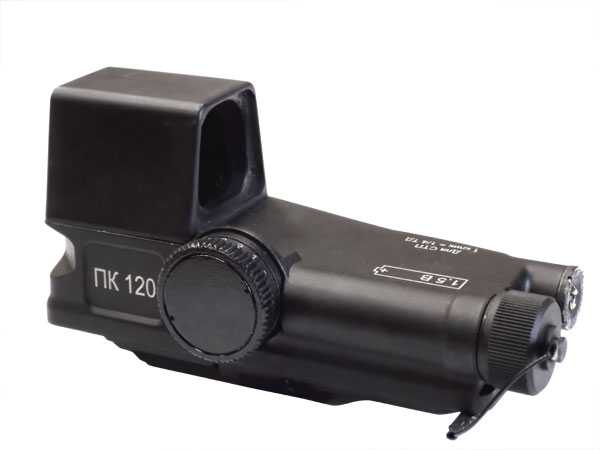

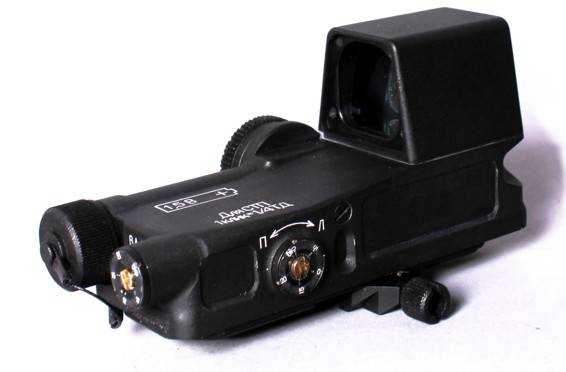

Прицел коллиматорный ВАЛДАЙ-ПК120

Коллиматорный прицел ВАЛДАЙ-ПК120 предназначен для сокращения времени наведения на цель и повышения точности стрельбы из стрелкового оружия нормального калибра днем в сумерках, а также ночью при использовании в тандеме с монокуляром ночного видения.

Беструбная конструкция прицела минимально загораживает цель, оставляя широкое поле зрения «открытым», обод экрана практически незаметен, что дает возможность контролировать ситуацию двумя глазами и увеличить эффективность поражения целей в особенности движущихся и появляющихся на короткое время. Форма и размеры элементов прицельной марки задаются заказчиком.
Большой диапазон регулировки яркости прицельной марки позволяет использовать прицел, как в солнечный день, так и ночью в тандеме с монокуляром ночного видения. Количество градаций изменения уровня яркости прицельной марки до 9 уровней: 4 ночных и 5 дневных уровней.
Просветленная оптика с высоким коэффициентом  пропускания (более 80%) в видимом и ИК диапазоне позволяет работать до глубоких сумерек в видимом диапазоне и сохраняет светосилу в ИК диапазоне при работе через ночной монокуляр ВАЛДАЙ-МН120.

Прицел в отличие от большинства «red dot»  не имеет параллакса на дальности от 100 до 200 м и полностью лишен аберрационного параллакса независимо от расстояния. Это достигается более сложной и дорогостоящей призменной коллимационной системой. Благодаря ей прицел может иметь прицельный знак практически любого вида, а не только «точку».
У прицела отсутствует собственное демаскирующее излучение в направлении цели, а также блики внешнего излучения как в дневных, так в ночных условиях.
Прицел устанавливается на направляющую планку типа Пикатинни с помощью встроенного крепления.
Конструкция прицела водостойкая и допускает погружение в воду до 2 метров  на 1  час без потери работоспособности.
При частичном блокировании оптики (снег, грязь и т.п)  прицел сохраняет  возможность прицеливания.

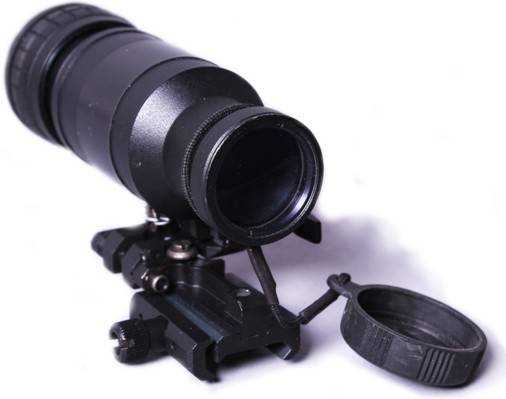

Прицельная дальность может быть увеличена с использованием увеличительной трубки, устанавливаемой за коллиматорным прицелом.

Увеличение, кратность 1
Поле зрения при удалении глаза на 100мм 12 град., окно размером 25*25 мм
Коэфф. пропускания во всем диапазоне не менее 80%
Тип питания, напряжение элемент типа «АА», 1,5В
Диапазон выверки прицельной марки ± 60 угл.мин.
Шаг выверки, т.д. 0,25
Время работы от одного элемента типа «АА» при среднем значении яркости не менее 1000 ч
Диапазон рабочих температур,  ºС от -40 до +50
Габаритные размеры, мм 133*80*53
Масса, г 298

Коллиматорный прицел ВАЛДАЙ-ПК120 совместно с монокуляром ночныи ВАЛДАЙ-МН120, зрительной трубкой ВАЛДАЙ-ЗТ410 входит в современную модульную систему стрелкового вооружения.

Скачать Каталожный лист ВАЛДАЙ-ПК120

valdai.su

Продукция завода Юпитер : Прицел коллиматорный ВАЛДАЙ-ПК120

Коллиматорный прицел ВАЛДАЙ-ПК120 предназначен для сокращения времени наведения на цель и повышения точности стрельбы из стрелкового оружия нормального калибра днем в сумерках, а также ночью при использовании в тандеме с монокуляром ночного видения.

Беструбная конструкция прицела минимально загораживает цель, оставляя широкое поле зрения «открытым», обод экрана практически незаметен, что дает возможность контролировать ситуацию двумя глазами и увеличить эффективность поражения целей в особенности движущихся и появляющихся на короткое время. Форма и размеры элементов прицельной марки задаются заказчиком.
Большой диапазон регулировки яркости прицельной марки позволяет использовать прицел, как в солнечный день, так и ночью в тандеме с монокуляром ночного видения. Количество градаций изменения уровня яркости прицельной марки до 9 уровней: 4 ночных и 5 дневных уровней.

Просветленная оптика с высоким коэффициентом  пропускания (более 80%) в видимом и ИК диапазоне позволяет работать до глубоких сумерек в видимом диапазоне и сохраняет светосилу в ИК диапазоне при работе через ночной монокуляр ВАЛДАЙ-МН120.
Прицел в отличие от большинства «red dot»  не имеет параллакса на дальности от 100 до 200 м и полностью лишен аберрационного параллакса независимо от расстояния. Это достигается более сложной и дорогостоящей призменной коллимационной системой. Благодаря ей прицел может иметь прицельный знак практически любого вида, а не только «точку».
У прицела отсутствует собственное демаскирующее излучение в направлении цели, а также блики внешнего излучения как в дневных, так в ночных условиях.
Прицел устанавливается на направляющую планку типа Пикатинни с помощью встроенного крепления.
Конструкция прицела водостойкая и допускает погружение в воду до 2 метров  на 1  час без потери работоспособности.
При частичном блокировании оптики (снег, грязь и т.п)  прицел сохраняет  возможность прицеливания.
Прицельная дальность может быть увеличена с использованием увеличительной трубки, устанавливаемой за коллиматорным прицелом.

bfguns.ru

ПК130 | Оптико-механический завод «Юпитер»

Прицел коллиматорный ВАЛДАЙ-ПК130

Коллиматорный прицел ВАЛДАЙ-ПК130 предназначен для сокращения времени наведения на цель и повышения точности стрельбы из стрелкового оружия нормального калибра днем в сумерках, а также ночью при использовании в тандеме с монокуляром ночного видения.

«Оконная» конструкция прицела минимально загораживает цель, оставляя широкое поле зрения открытым, обод окна практически незаметен, что дает возможность контролировать ситуацию двумя глазами и увеличить эффективность поражения целей в особенности движущихся и появляющихся на короткое время. Форма и размеры элементов прицельной марки задаются заказчиком.

Большой диапазон регулировки яркости прицельной марки позволяет использовать прицел, как в солнечный день, так и ночью в тандеме с монокуляром ночного видения. Это возможно благодаря наличию 17-ти уровней градации изменения яркости прицельной марки: 7 ночных уровней и 10 дневных.
Просветленная оптика с высоким коэффициентом пропускания более 80% в видимом и ИК диапазоне позволяет работать до глубоких сумерек в видимом диапазоне и сохраняет светосилу в ИК диапазоне при работе через ночной монокуляр ВАЛДАЙ-МН120. По данному параметру прицел не имеет аналогов.
Прицел в отличие от большинства «red dot» прицелов не имеет параллакса на дальности от 100 до 200 м и полностью лишен аберрационного параллакса независимо от расстояния.  Это достигается более сложной и дорогостоящей призменной коллимационной системой. Благодаря ей прицел может иметь прицельный знак практически любого вида, а не только «красную точку».
У прицела отсутствует собственное демаскирующее излучение в направлении цели, а также блики внешнего излучения как в дневных, так в ночных условиях.
Прицел устанавливается на направляющую планку типа Пикатинни с помощью встроенного крепления.
Конструкция прицела водостойкая и допускает погружение в воду до 2 метров на 1  час без потери работоспособности.
При частичном блокировании оптики (снег, грязь и т.п)  прицел сохраняет  роботоспособность.
Прицельная дальность может быть увеличена с использованием увеличительной трубки, устанавливаемой за коллиматорным прицелом.

В отличие от коллиматорного прицела ВАЛДАЙ-ПК120 прицел ВАЛДАЙ-ПК130 имеет универсальное питание, как от элемента типа «АА» напряжением 1,5В, так и от элемента типа «CR123» напряжением 3В.

Увеличение, кратность 1
Поле зрения при удалении глаза на 100мм 12 град., окно размером 25*25 мм
Коэфф. пропускания во всем диапазоне не менее 80%
Тип питания, напряжение универсальное питание от элемента типа «АА», 1,5В или «CR123» 3В
Диапазон выверки прицельной марки ± 60 угл.мин.
Шаг выверки, т.д. 0,25
Время работы от одного элемента питания типа «АА» на среднем уровне яркости не менее 1000 ч
Время работы от одного элемента питания типа CR123 на среднем уровне яркости не менее 2000 ч
Диапазон рабочих температур,  ºС от -40 до +50
Габаритные размеры, мм 133*80*53
Масса, г 298

Коллиматорный прицел ВАЛДАЙ-ПК130 совместно с монокуляром ночныи ВАЛДАЙ-МН120, зрительной трубкой ВАЛДАЙ-ЗТ410 входит в современную модульную систему стрелкового вооружения и в дневно-ночной прицельно-наблюдательный комплекс ВАЛДАЙ-ДНПК

Скачать Каталожный лист ВАЛДАЙ-ПК130

valdai.su

ВАЛДАЙ-ПК120 | ОКБ «Валдай»

Коллиматорный прицел ВАЛДАЙ-ПК120 предназначен для сокращения времени наведения на цель и повышения точности стрельбы из стрелкового оружия нормального калибра днем в сумерках, а также ночью при использовании в тандеме с монокуляром ночного видения.

Беструбная конструкция прицела минимально загораживает цель, оставляя широкое поле зрения «открытым», обод экрана практически незаметен, что дает возможность контролировать ситуацию двумя глазами и увеличить эффективность поражения целей в особенности движущихся и появляющихся на короткое время. Форма и размеры элементов прицельной марки задаются заказчиком.

Большой диапазон регулировки яркости прицельной марки позволяет использовать прицел, как в солнечный день, так и ночью в тандеме с монокуляром ночного видения. Количество градаций изменения уровня яркости прицельной марки до 9 уровней: 4 ночных и 5 дневных уровней. Просветленная оптика с высоким коэффициентом  пропускания (более 80%) в видимом и ИК диапазоне позволяет работать до глубоких сумерек в видимом диапазоне и сохраняет светосилу в ИК диапазоне при работе через ночной монокуляр ВАЛДАЙ-МН120. Прицел в отличие от большинства «red dot»  не имеет параллакса на дальности от 100 до 200 м и полностью лишен аберрационного параллакса независимо от расстояния. Это достигается более сложной и дорогостоящей призменной коллимационной системой. Благодаря ей прицел может иметь прицельный знак практически любого вида, а не только «точку».

У прицела отсутствует собственное демаскирующее излучение в направлении цели, а также блики внешнего излучения как в дневных, так в ночных условиях. Прицел устанавливается на направляющую планку типа Пикатинни с помощью встроенного крепления. Конструкция прицела водостойкая и допускает погружение в воду до 2 метров  на 1  час без потери работоспособности. При частичном блокировании оптики (снег, грязь и т.п)  прицел сохраняет  возможность прицеливания. Прицельная дальность может быть увеличена с использованием увеличительной трубки, устанавливаемой за коллиматорным прицелом.

Увеличение, кратность 1
Поле зрения при удалении глаза на 100мм 12 град., окно размером 25*25 мм
Коэфф. пропускания во всем диапазоне не менее 80%
Тип питания, напряжение элемент типа «АА», 1,5В
Диапазон выверки прицельной марки ± 60 угл.мин.
Шаг выверки, т.д. 0,25
Время работы от одного элемента типа «АА» при среднем значении яркости не менее 1000 ч
Диапазон рабочих температур,  ºС от -40 до +50
Габаритные размеры, мм 133*80*53
Масса, г 298

Коллиматорный прицел ВАЛДАЙ-ПК120 совместно с монокуляром ночныи ВАЛДАЙ-МН120, зрительной трубкой ВАЛДАЙ-ЗТ410 входит в современную модульную систему стрелкового вооружения.

Скачать Каталожный лист ВАЛДАЙ-ПК120

Возможно нанесение любой гравировки.

valday.ru

ПГ210 | Оптико-механический завод «Юпитер»

Прицел голографический ВАЛДАЙ-ПГ210

Голографический прицел, является разновидностью коллиматорного прицела и формирует (коллимирует) мнимое изображение прицельной метки на бесконечности благодаря восстановлению лазером ранее записанной голограммы.

Голографический прицел ВАЛДАЙ-ПГ210, так же как и коллиматорный, предназначен для сокращения времени наведения на цель и повышения точности стрельбы из стрелкового оружия нормального калибра днем в сумерках, а также ночью при использовании с монокуляром ночного видения.

При разработке голографического прицела ВАЛДАЙ-ПГ210 за основу был взят проверенный тяжелыми условиями войсковой эксплуатации коллиматорный прицел. По внешнему виду голографический прицел ВАЛДАЙ-ПГ210 трудно отличить от коллиматорного ВАЛДАЙ-ПК120. То что перед Вами именно голографический прицел можно понять по переливам прицельной марки на голограмме под излучением лазера. Создается впечатление что прицельная марка висит в воздухе в метрах 100 от прицела.

Конструкция окна прицела минимально загораживает цель, оставляя широкое поле зрения открытым.Обод окна прицела практически незаметен, что дает возможность контролировать ситуацию двумя глазами и увеличить эффективность поражения целей в особенности движущихся и появляющихся на короткое время. Такая характеристика прицела как «удаление выходного зрачка» отсутствует, так как глаз можно располагать на любом удобном удалении от прицела.

Форма и размеры голографической прицельной марки может быть практически любой. Стандартные формы указаны в каталоге.

Большой диапазон регулировки яркости прицельной марки позволяет использовать прицел, как в солнечный день, так и ночью с монокуляром ночного видения. Количество градаций изменения уровня яркости прицельной марки до 9 уровней: 4 ночных и 5 дневных уровней.
Просветленная оптика с высоким коэффициентом  пропускания (более 80%) в видимом и ИК диапазоне позволяет работать до глубоких сумерек в видимом диапазоне и сохраняет светосилу в ИК диапазоне при работе через ночной монокуляр ВАЛДАЙ-МН120.
Прицел в отличие от большинства «red dot»  не имеет параллакса на дальности от 100 до 200 м и полностью лишен аберрационного параллакса независимо от расстояния. В коллиматорах ВАЛДАЙ-ПК120 это достигается более дорогой призменной конструкцией. В голографическом прицеле ВАЛДАЙ-ПГ210 дополнительным параметром является голографический знак, проецируемый на объект прицельной стрельбы. Прицелы ВАЛДАЙ-ПГ210 разработаны для применения на расстоянии 100-300 метров и на этой дальности имеют скомпенсированный паралакс. Большинство полицейских прицелов ( например EOtech) предназначены для полицейских операций на дальности 50-100 метров и именно на этих расстояниях у них отсутствует значимый паралакс.

Также если ‘red dot’ прицел может иметь только прицельный знак в виде «точка», голографический прицел ВАЛДАЙ-ПГ210 не имеет ограничений по выиду и размерам прицельного знака.
У голографического  прицела отсутствует собственное демаскирующее излучение в направлении цели, а также блики внешнего излучения как в дневных, так в ночных условиях.
Прицел голографический ВАЛДАЙ-ПГ210 устанавливается на направляющую планку типа Пикатинни с помощью встроенного крепления.
Конструкция прицела водостойкая и допускает погружение в воду до 2 метров  на 1  час без потери работоспособности.
При частичном блокировании окна с прицельной меткой  (снег, грязь и т.п)  прицел сохраняет  возможность прицеливания через свободное пространство окна.
Прицельная дальность может быть увеличена с использованием увеличительной трубки, устанавливаемой за голографическим прицелом.

Характеристики голографического прицела ВАЛДАЙ-ПГ210

Увеличение, кратность 1
Поле зрения при удалении глаза на 100мм 12 град., окно размером 25*25 мм
Коэфф. пропускания во всем диапазоне не менее 80%
Тип питания, напряжение элемент типа «АА», 1,5В
Диапазон выверки прицельной марки ± 60 угл.мин.
Шаг выверки, т.д. 0,25
Время работы от одного элемента типа «АА» при среднем значении яркости не менее 2000 ч
Диапазон рабочих температур,  ºС от -40 до +50
Габаритные размеры, мм 133*80*53
Масса, г 297

Голографический прицел ВАЛДАЙ-ПГ210 совместно с монокуляром ночным ВАЛДАЙ-МН120, зрительной трубкой ВАЛДАЙ-ЗТ410 входит в современную модульную систему стрелкового вооружения.

Скачать Каталожный лист голографического прицела ВАЛДАЙ-ПГ210

valdai.su

valday pk120 — BearOptics Warehouse

Коллиматорный прицел ВАЛДАЙ-ПК120 предназначен для сокращения времени наведения на цель и повышения точности стрельбы из стрелкового оружия нормального калибра днем в сумерках, а также ночью при использовании в тандеме с монокуляром ночного видения.

Беструбная конструкция прицела минимально загораживает цель, оставляя широкое поле зрения «открытым», обод экрана практически незаметен, что дает возможность контролировать ситуацию двумя глазами и увеличить эффективность поражения целей в особенности движущихся и появляющихся на короткое время.

Большой диапазон регулировки яркости прицельной марки позволяет использовать прицел, как в солнечный день, так и ночью в тандеме с монокуляром ночного видения. Количество градаций изменения уровня яркости прицельной марки до 9 уровней: 4 ночных и 5 дневных уровней.

Просветленная оптика с высоким коэффициентом  пропускания (более 80%) в видимом и ИК диапазоне позволяет работать до глубоких сумерек в видимом диапазоне и сохраняет светосилу в ИК диапазоне при работе через ночной монокуляр ВАЛДАЙ-МН120.

Прицел в отличие от большинства «red dot»  не имеет параллакса на дальности от 100 до 200 м и полностью лишен аберрационного параллакса независимо от расстояния.

Это достигается более сложной и дорогостоящей призменной коллимационной системой. Благодаря ей прицел может иметь прицельный знак практически любого вида, а не только «точку».

У прицела отсутствует собственное демаскирующее излучение в направлении цели, а также блики внешнего излучения как в дневных, так в ночных условиях.

Прицел устанавливается на направляющую планку типа Пикатинни с помощью встроенного крепления.

Конструкция прицела водостойкая и допускает погружение в воду до 2 метров  на 1  час без потери работоспособности.

При частичном блокировании оптики (снег, грязь и т.п)  прицел сохраняет  возможность прицеливания.

Прицельная дальность может быть увеличена с использованием увеличительной трубки, устанавливаемой за коллиматорным прицелом.

Прицельная марка — точка в круге. Размер точки 2МОА, размер круга — 60МОА.



Увеличение, кратность 1
Поле зрения при удалении глаза на 100мм 12 град., окно размером 25*25 мм
Коэфф. пропускания во всем диапазоне не менее 80%
Тип питания, напряжение элемент типа «АА», 1,5В
Диапазон выверки прицельной марки ± 60 угл.мин.
Шаг выверки, т.д. 0,25
Время работы от одного элемента типа «АА» при среднем значении яркости не менее 1000 ч
Диапазон рабочих температур,  ºС от -40 до +50
Габаритные размеры, мм 133*80*53
Масса, г 298

bearoptics.ru

Прицельный комплекс 1ПН137 завода «Юпитер» » Военное обозрение

По словам Николая Климкина, генерального директора оптико-механического завода АО «Юпитер», расположенного в городе Валдае, 9 мая в рамках парада Победы были продемонстрированы новейшие коллиматорные прицелы, которые предназначены для перспективного комплекта экипировки солдата будущего «Ратник». Можно сказать, что речь идет не об обычном прицеле, а о полноценном прицельном комплексе 1ПН137, который включает в свой состав прицел, ночной монокуляр, увеличительную трубку и лазерный целеуказатель.

Валдайский оптико-механический завод «Юпитер» был основан еще в 1967 году в качестве филиала Красногорского механического завода (КМЗ), но со временем превратился в полностью самостоятельное предприятие, преобразованное в 1992 году в акционерное общество. Основной продукцией «Юпитера» на сегодняшний день являются приборы ночного видения (монокуляры и бинокли), причем в последнее время ассортимент выпускаемой на заводе продукции существенно расширился. В настоящее время предприятие выпускает готовую продукцию: прицельные комплексы для нужд Министерства обороны России, голографические и коллиматорные прицелы, тепловизионное оборудование, приборы ночного видения, тепловизионную оптику из селенида цинка и германия, а также микрооптику. А начиналось все с изготовления объективов для популярного советского фотоаппарата «Зенит», который поставлялся в 65 стран мира.


В 2015 году на предприятии завершили работы по созданию дневно-ночного прицельно-наблюдательного комплекса (ДНПК), получившего обозначение 1ПН137. Работы над ним велись в рамках опытно-конструкторских работ по теме «Ратник-2». Главным конструктором созданного «Юпитером» прицельного комплекса является лауреат Премии правительства Российской Федерации М. В. Чугунов. В состав созданного комплекса вошли коллиматорный прицел 1П87 («Валдай ПК 120»), ночной монокуляр 1ПН138 («Валдай-МН120»), зрительная трубка 1П90 («Валдай-ЗТ410») и лазерный целеуказатель 1К241. Дополняют их специальные приспособления, предназначенные для крепления элементов прицельного комплекса на оружие бойца и его защитный шлем. По результатам серии сравнительных испытаний ДНПК спроектированный АО «Юпитер» был признан комиссией лучшим, а по результатам проведения госиспытаний элементы ДНПК и весь комплекс в целом были рекомендованы к принятию на вооружение.

Прицельный комплекс 1ПН137

Использование в составе комплекса нового коллиматорного прицела позволяет значительно повысить эффективность поражения целей из стрелкового оружия с высоким темпом стрельбы по движущимся или появляющимися на очень небольшое время объектам, а также вести прицельный огонь из оружия в условиях низкой освещенности или сумерках (затемненные помещения, ночь) при применении с ночным монокуляром, закрепленным на оружии стрелка или его защитном шлеме. При этом коллиматорный прицел получил функцию регулировки яркости прицельного знака, что позволяет достаточно быстро изменять его яркость, обеспечивая довольно четкую видимость знака на фоне цели, как при наблюдении за ней в дневных условиях в направлении солнца, так и в условиях естественной освещенности в ночные часы. Причем вид прицельного знака прицела может быть задан любым.

Коллиматорный прицел 1П87 является однократным, он обладает просветленным окном-призмой размером 25х25 мм, обеспечивая угловое поле зрения 12 градусов. По заявлению компании-производителя, светопропускание прибора в любых условиях составляет 80%. По сравнению с оптикой высшего класса — это достаточно скромное значение, которое, скорее всего, вызвано очевидным желанием получить на выходе недорогой и массовый прицел. Питание прицела осуществляется от стандартной 1,5-вольтовой батареи типа «АА», которая обеспечивает время непрерывной работы на уровне 1000 часов при средней яркости. Использование такой батареи не создает каких-либо проблем при снабжении, их можно приобрести в любом уголке мира. В соответствии с условиями российского климата рабочий диапазон температуры прицела составляет от -40°С до +50°С.

Коллиматорный прицел 1П87

Используемая в прицеле 1П87 призматическая схема получения коллиматорного пучка позволяет на практике реализовать оптимальные на сегодняшний день характеристики прицела: почти неограниченное поле зрения, когда наблюдение за местностью ведется двумя глазами, а цель и знак постоянно остаются в поле зрения стрелка. Помимо этого стрелок может варьировать размер прицельной марки по своему усмотрению, последняя обладает сразу 9 степенями яркости: 5 дневных и 4 для ночного времени суток. Некоторые усложнения конструкции прицела и очевидное желание сделать его максимально надежным и прочным привели к росту габаритов (133х80х53 мм) и веса (298 грамм) прицела. Прицел 1П87 крепится на огнестрельном оружии с использованием встроенного крепления для планки Пикатинни.

Особенностью прицела является отсутствие эффекта параллакса на дальности от 100 до 200 метров, также он полностью лишен аберрационного параллакса независимо от расстояния. Помимо этого у него отсутствует собственное демаскирующее излучение в направлении цели, а также блики внешнего излучения как в ночных, так и в дневных условиях. Конструкция прицела является водостойкой. Его можно погружать в воду на глубину до двух метров на один час без потери работоспособности устройства.

Для ведения прицельной стрельбы с повышенной кратностью увеличения непосредственно за коллиматором может быть установлена зрительная трубка 1П90, обладающая 5-кратным увеличением. Данная прицельная трубка имеет сверхлегкую конструкцию, выполнена из специального алюминиевого сплава. Ее очень легко монтировать и снимать, не меняя при этом положения средней точки попадания. Трубка предназначена для наблюдения за местностью и ее изучения, рассмотрения удаленных объектов и предметов в дневные часы. Угловое поле зрения устройства 1П90 — 5 градусов. Габаритные размеры — 122х45х46 мм, вес — 180 граммов. Зрительная трубка сохраняет свою работоспособность в диапазоне температур от -50°С до +50°С. Трубка остается герметичной при погружении в воду на глубину до 1 метра.

Зрительная трубка 1П90

В ночные часы в комбинации с коллиматорным прицелом 1П87 может быть использован монокуляр ночного видения, имеющий обозначение 1ПН138. Прибор предназначен для осуществления скрытного наблюдения в условиях пониженной освещенности, а также ведения прицельного огня ночью при совместном использовании с коллиматорным прицелом, либо лазерным целеуказателем. Этот прибор был разработан на базе ЭОП (электронно-оптического преобразователя) 3-го поколения. Он пришел на замену использовавшимся ранее очкам ночного видения, так как обладает гораздо большей универсальностью: его можно закрепить не только на защитном шлеме бойца (типа 1Б47 или другом), маске, но и непосредственно на самом оружии. При этом монокуляр ночного видения с угловым полем зрения 40 градусов обладает встроенной ИК-подсветкой, которая невидима невооруженным глазом, что и обеспечивает скрытность наблюдения.

Монокуляр работает от одной батареи типа «АА» на 1,5 вольта, время работы от одного элемента составляет 60 часов. Устройство остается работоспособным в диапазоне температур от -40°С до +50°С. Габаритные размеры монокуляра — 120х70х52 мм, а его вес — 350 граммов. Сверхлегкая конструкция монокуляра, который изготовлен из специального композитного высокопрочного материала, обеспечивает сохранение его герметичности при погружении в воду на глубину до одного метра. При этом управлять прибором можно и одной рукой, в том числе в перчатке.

Монокуляр ночного видения 1ПН138

Стоит отметить, что прицельный комплекс 1ПН137 в целом отражает все современные подходы к тактико-техническим требованиям и высокий технологический уровень их практической реализации. После прохождения полноценной войсковой эксплуатации можно будет выделить узкие места и недостатки комплекса. Полученные сведения лягут в основу работ над ДНПК следующего поколения в рамках работ по теме «Ратник-3», а, возможно, специалисты АО «Юпитер» создадут совершенно другой прицельный комплекс, который будет построен уже на других принципах.

Источники информации:
http://www.jupiter-optics.com
https://www.all4shooters.com/ru/strelba/optika/Yupiter-1PN137-pritselnyy-kompleks
http://zonwar.ru/news/news_48_Pricel_Ratnik.html
http://www.russianarms.ru/forum/index.php?topic=13131.0

topwar.ru
