Для современного человека важной проблемой стало обеспечение безопасности — как своей, так и членов своей семьи. Именно поэтому повсеместно в домах и квартирах устанавливаются сложные системы видеонаблюдения и дорогостоящие бронированные двери. Но так же важно заботиться об обеспечении безопасности, выходя за пределы своего жилища.

В связи с этим в нашей стране все больше распространяется применение оружия самообороны — так называемого травматического оружия. Его главным предназначением является не угроза жизни и не причинение ущерба здоровью противника, а нанесение травм, которые, как правило, не представляют опасности для жизни, но благодаря которым можно пресечь большинство попыток нападения. Рассмотрим принцип работы пистолета на примере пистолета Макарова, который состоит на вооружении в милиции и в армии, поскольку его система, с некоторыми модификациями, применяется практически во всех других моделях оружия данного предназначения.

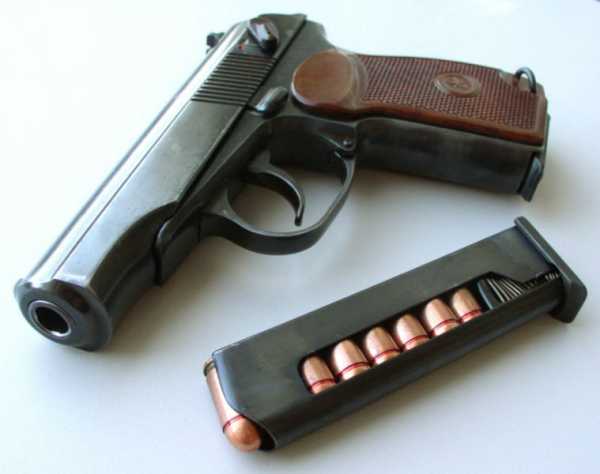

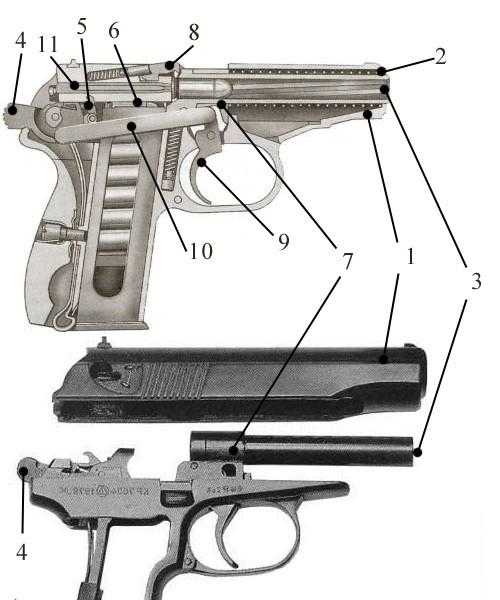

Принцип работы пистолета Макарова

Процесс стрельбы условно можно разграничить следующим образом: зарядка пистолета и перевод в боевое положение, собственно выстрел, выбрасывание отработанной гильзы, подача нового патрона в ствол.

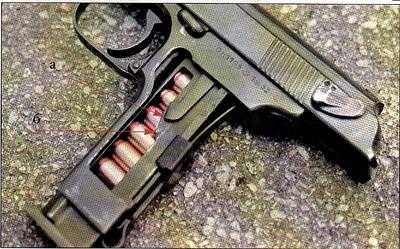

Итак, начнем с зарядки. Объектом, где хранятся патроны, является магазин. Каждый последующий патрон, вставленный в магазин, давит на подаватель, который находится под давлением расположенной снизу пружины. Поэтому в верхнем ряду магазина всегда находится патрон, готовый к немедленному применению, и если его забрать, то на его место тут же будет подан патрон, который находился под ним.
Заряженный магазин вставляется в рукоятку, а затем пистолет переводится в боевое положение. Чтобы это сделать, необходимо отвести назад и затем резко отпустить затвор. Что же происходит внутри пистолета в этот момент? Затвор (1), отодвигаемый назад, перемещается в пазах рамки, сжимая при этом возвратную пружину (2), располагающуюся вокруг ствола (3). При перемещении назад затвор производит нажатие на курок (4), одновременно отводя его в боевое положение, в котором он остается зафиксированным посредством шептала (5).

Далее затвор отпускается и под воздействием возвратной пружины двиется назад. В верхней части затвора размещен досылатель. По сути, это обычный выступ, свободно скользящий при движении назад по патрону, размещаемому в магазине сверху. При движении вперед досылатель начинает толкать вперед гильзу верхнего патрона (6), упираясь в его тыльную часть. Патрон выходит из магазина и под воздействием досылателя движется г в патронник (7). В этот момент в магазине на освобожденное вверху место устремляется подпружиненный патрон (если таковой имеется). Патронник имеет вид обычного цилиндра, чья внутренняя часть расточена в соответствии с формой патрона. Впереди него патронника предусмотрен небольшой уступ, чтобы задержать поступательное движение очередного патрона до определенного времени.

Принцип работы автоматики пистолета Макарова таков, что когда пуля оказывается в патроннике, а затвор возвращается в первоначальное положение, то в проточку гильзы входит зацеп (8), расположенный внутри затвора.

Теперь время произвести выстрел. Для этого нужно нажать указательным пальцем на спусковой крючок (9), который приведет в движение спусковую тягу (10), затем последует поворот шептала, а потом — срыв подпружиненного курка. Курок бьет по ударнику (11), ударник — по капсюлю, и в результате пуля начинает движение наружу из ствола. В этот момент пороховые газы давят на дно гильзы, что приводит к откату затвора, и стреляная гильза с помощью зацепа выбрасывателя вытягивается из патронника. Продолжая двигаться, гильза встречается препятствие — отражатель — и вылетает за пределы пистолета через окно затвора. Затем цикл заряжания повторяется автоматически.

Одно из главных преимуществ данной схемы работы — относительно высокая скорость стрельбы. Все, что нужно сделать, — привести оружие в боевое положение, а все остальное будет производиться автоматически. Еще одно немаловажное преимущество заключается в том, что перезарядка производится очень быстро, поскольку патроны пистолета находятся в магазине.

Бывает так, что после подсоединения к пистолету магазина, подачи патрона в патронник и нажатия на спусковой крючок, ударник бьет по капсюлю, но выстрел не производится, происходит осечка. В боевых условиях необходимо максимально быстро передернуть затвор, чтобы извлечь бракованный патрон. Это самая распространенная проблема. Универсального решения этой проблемы не существует, оптимальный вариант — приобретать патроны только у проверенных производителей.







gosindex.ru

Пистолет Макарова ПМ от Касьянас

Количество листов: 2
Формат листов: pdo

Описание, история

9-мм пистолет Макарова (ПМ, индекс ГАУ — 56-А-125) — самозарядный пистолет, разработанный советским конструкторомНиколаем Фёдоровичем Макаровым в 1948 году. ПМ с 1951 года служит личным оружием в советских и постсоветскихвооружённых силах и правоохранительных органах. Гарантийный ресурс 4000 выстрелов. При замене возвратной пружины, расчитанной на 5 тыс. выстрелов, настрел составляет до 40 000 выстрелов.

История создания

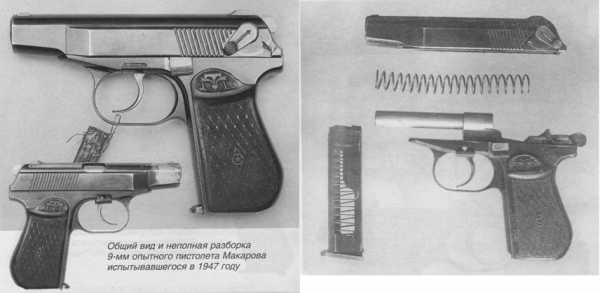

В 1947—1948 г. в СССР проводился конкурс на новый компактный пистолет для старшего командного состава Советской Армии.Пистолет ТТ и тем более револьвер Нагана считались уже устаревшими образцами. Кроме того, было решено ввести в армии два пистолета: длинноствольный автоматический для линейных офицеров (им стал автоматический пистолет Стечкина) и малогабаритный — для старших офицеров и как «оружие мирного времени». По условиям конкурса требовалось создать пистолет со свободным затвором и самовзводным ударно-спусковым механизмом. В качестве отправной точки конструкторам предлагался хорошо себя зарекомендовавший «Вальтер ПП», выпускавшийся с 1929 года. Первоначально требовалось представить два образца — в калибрах 7,65 мм и 9 мм, позднее остановились на вновь созданном 9-мм патроне 9?18 мм ПМ, чуть более мощном (энергия пули 300 Дж), чем патрон 9?17 мм, который использовался в «Вальтер ПП». Пуля такого патрона обладает лучшимостанавливающим действием, чем пуля патрона 7,62?25 мм ТТ, несмотря на меньшую мощность. Умеренная мощность патрона позволяет использовать конструкцию с неподвижным стволом и свободным затвором.

Свои разработки на конкурс представили Ф. В. Токарев, С. Г. Симонов, С. А. Коровин, И. Я. Стечкин, К. А. Барышев, П. В. Воеводин, И. И. Раков, А. А.Климов, Г. В. Севрюгин, А. И. Лобанов, Н. Ф. Макаров. Все конструкции по размерам, компоновке и устройству были подобны немецкому прототипу. Вместе с советскими разработками также испытывались по конкурсной программеWalther PP, Mauser HSc, Sauer 38H, Beretta M1934 и FN Browning model 1910/22. По совокупности характеристик победителем был признан пистолет Макарова, но было рекомендовано внести ряд изменений в конструкцию. В 1951 г. пистолет Макарова под обозначением ПМ был принят на вооружение для армии и правоохранительных органов.

Над созданием своего пистолета Николай Фёдорович Макаров работал днем и ночью. По воспоминаниям конструктора: «Достаточно сказать, что я в то время работал ежедневно, практически без выходных дней, с восьми часов утра и до двух-трёх часов ночи, в результате чего я дорабатывал и расстреливал образцов в два, а то и в три раза больше, чем мои соперники, что, безусловно, дало возможность в совершенстве отработать надёжность и живучесть».

Общая компоновка ПМ подобна пистолету «Вальтер ПП», однако Макаров существенно усовершенствовал базовую систему «Вальтера» по нескольким направлениям: упрощение, как собственно конструкции, так и обращения с пистолетом, его обслуживания; многофункциональность деталей; повышение надежности работы в экстремальных условиях эксплуатации; увеличение прочности деталей и служебного ресурса; повышение технологичности и темпов массового производства. Ударно-спусковой механизм ПМ устроен совершенно иначе, по-другому решены защелка магазина и предохранитель, добавлен рычагзатворной задержки. Откидная спусковая скоба, как ограничитель хода затвора, заимствована у немецкой конструкции.

Макарову удалось практически полностью устранить задержки при стрельбе, вызванные утыканием патрона в скос патронника. Конструктору удалось добиться идеального соотношения высоты расположения верхнего патрона, геометрии и наклона скоса патронника, зеркала затвора-кожуха и конструкции выбрасывателя. У ПМ верхний патрон в магазине расположен очень высоко, почти на уровне патронника, в результате чего, при других вышеуказанных особенностях, подача патронов осуществляется с минимальным углом и риск утыкания сведен к минимуму Конструкция ПМ проще, чем «Вальтер ПП», в нем меньше деталей за счет совмещения их функций.

ПМ оставался на вооружении силовых структур и после распада СССР в 1991 году. ПМ также продолжает использоваться в странах бывшего социалистического лагеря, благодаря своей простоте и надёжности. В настоящее время модификации ПМ производятся в России и Болгарии.

В российских войсках и правоохранительных органах на смену «Макарову» постепенно приходит пистолет Ярыгина, ПММ и другие новые модели пистолетов, однако ПМ продолжает оставаться в строю.



modelik.ru

Всё о Пистолете Макарова ПМ

Модифицирование ПМ и совершенствование по ходу производства


Самые первые ПМ были сделаны в Туле.
Партия была пробной, предположительно 20-30шт. Номер на ПМ обозначался ТМ ( Тульский Макаров) далее цифры и год.




Далее производство ПМ перенесли в Ижевск. Номер уже обозначался МП (Макаров Пистолет) далее цифры и год.
Первая пробная партия в Ижевске была 5000шт.

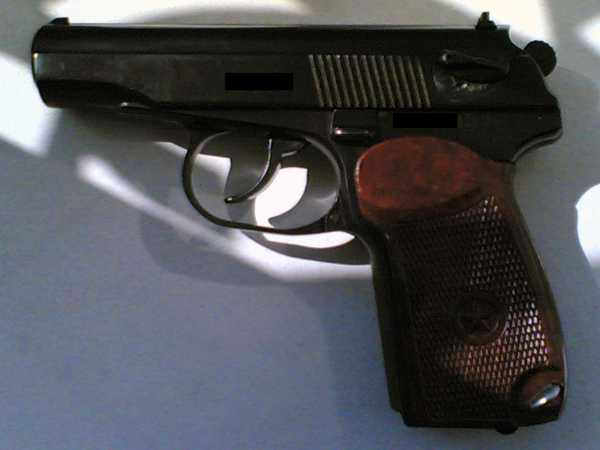

На фото Ижевский ПМ 1949г.







ПМ не выпускали в 1950, 1951 году. Выпуск ПМ возобновили в начале 1953 года.



ПМ 1949г. имеет множественные отличия не только от современных ПМ но и более ранних версий. На внешний вид отличий не видно, однако при более детальном рассмотрении, различия есть.

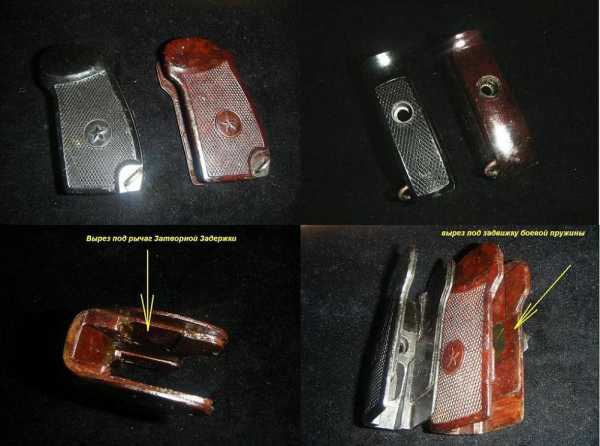

Рукоятка у ПМ 1949г имела существенное отличие не только по внешнему виду (ромбообразная насечка на тыльной стороне) но главное отличие это именно внутреннее её конструкция.

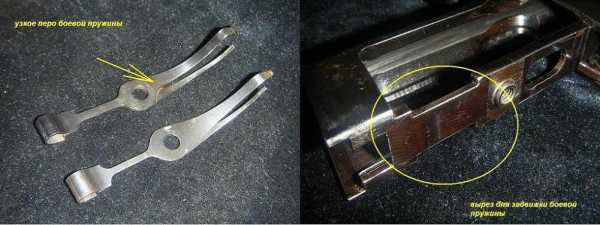

Как видно по фотографии, у рукоятки ПМ 1949г во внутреннем расположении отсутствует вырезы под задвижку боевой пружины. Но в 1953 году стали применять фиксатор для фиксации боевой пружины на рамке пистолета. В результате чего рукоятка была немного изменена. Помимо того, что убрали насечку на тыльной стороне (стрелку было дискомфортно удерживать пистолет т.к. напирало ладонь), главное это то, что в рукоятке были сделаны те самые вырезы для задвижки боевой пружины. Также были рукоятки двух цветов: чёрная и тёмно-бордовая.











Боевая пружина на ПМ 1949г. Устанавливалась, а главное фиксировалась непосредственно самой рукояткой и далее крепёжным винтом.

Кстати, вот первая боевая пружина. Обратите внимание на перо, оно заметно уже последующих. Первоначально боевая пружина показала себя как слабая, проблему решили довольно просто, просто сделали перо шире.





В результате эксплуатации пистолета, крепёжный винт имел свойство отвинчиваться (немного), что влияло на работы пистолета. По этому это было сразу устранено, а именно для этого на рамке пистолета были сделаны вот такие вырезы, что позволяло придумать и установить скобу для фиксации боевой пружины.

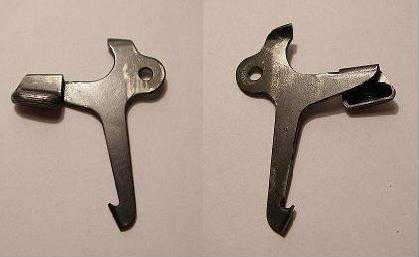

Второе отличие это затворная задержка (ЗЗ). Самая первая ЗЗ имела так называемую <ногу> (рычаг). Назначения её было такое: после отстрела последнего патрона в магазине, затвор (как и положено) устанавливался за ЗЗ.
У магазина есть подаватель. На подавателе есть зуб, который приподнимает ЗЗ после окончания патронов в магазине. Тем самым затвор фиксируется в взведённом положении и стрелок видит, что патроны закончились и необходимо заменить магазин.

Но главное, что после того как стрелок устанавливал новый магазин, при его фиксации, рычаг цеплялся за полочку на магазине и тем самым затвор автоматически сбрасывался и загонял патрон в патронник.

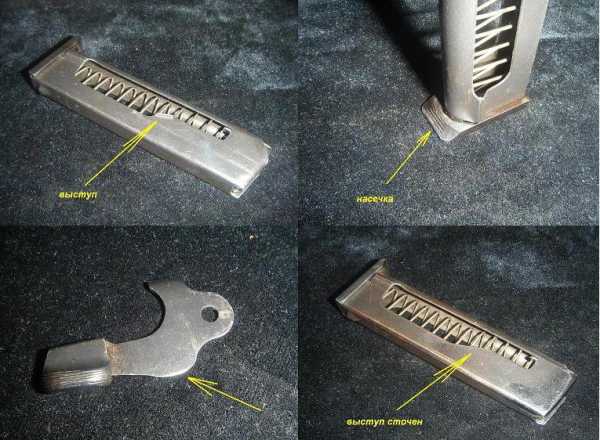

Первые магазины ПМ имели вот такой выступ, (наклонная полка) именно для такой цели. На крышке магазина имелась насечка.

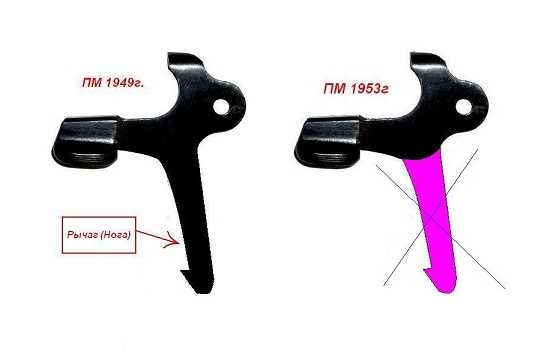

Т.к. были случаи несанкционированного выстрела, ЗЗ пришлось немного изменить, а именно у неё первоначально отрезали тот самый рычаг, а на магазине стачивали тот самый выступ (наклонная полка).

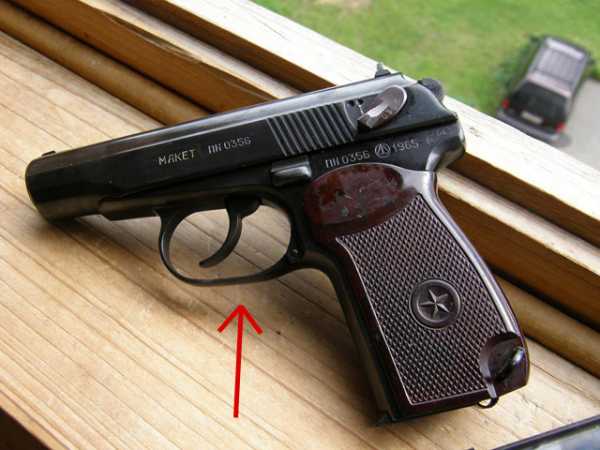

 А это ПМ 1953г (ранний) с ушастой скобой.

Кстати, <ушастая> скоба так же имела 2 вида. Скоба имела вот такую выемку ( возможно для снижения веса пистолета).


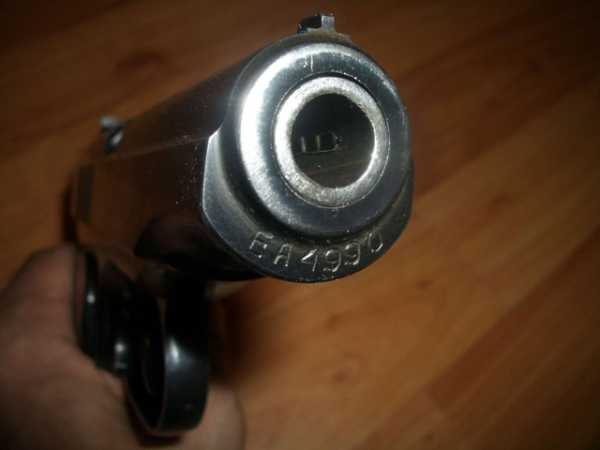

Номер пистолета на затворе наносился на торцевую её часть(так называемою, бороду).
Номер наносили на <бороду> до 1953г включительно, но и в 1954г встречались ПМ с номером набитым на «бороде» (остатки заготовок сделанных ранее).

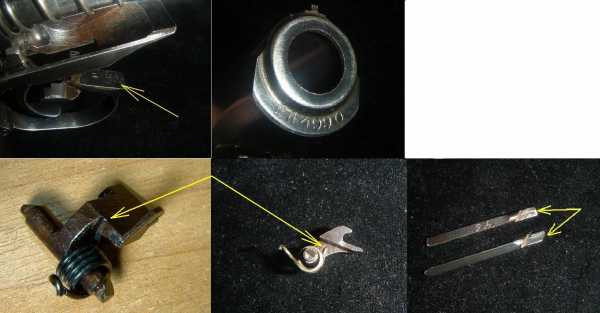

Так же пружина шептало первоначально немного отличалось от последующих. Её отличие было в фиксации с шепталом. Обратите внимание: на фото хорошо видно отличие.
Ударник так же отличался срезом для предохранителя.






Отличия ПМ (раннего) от ПМ (переходного) 1953г-1953г-1954г.


Т.к. первоначальное изготовления ПМ было сложным и дорогостоящим, решили немного упростить его производство и так же затраты на его производство.
Скоба у ПМ а так же посадочное место у рамки для фиксации скобы изначально была очень сложная в изготовлении.
В конце 1953года ПМ немного упростили в производстве. Изменили форму скобы и соответственно вырез у рамки. Это позволило существенно снизить затраты на изготовления ПМ а так же сократить брак.
В таком виде ПМ выпускался до 1954 года. Однако встречались ПМ 1954года с «ушастой скобой» (остатки ранее сделанных заготовок).

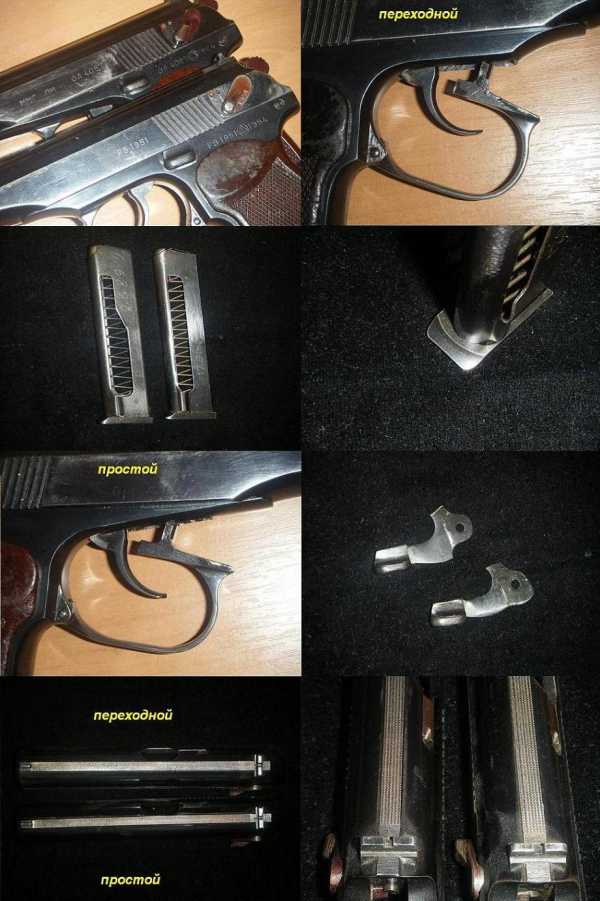

Отличия ПМ (переходного) от ПМ (простого) 1954г.

В 1954г ПМ претерпел очередное и глобальное изменения.
Был переход с фигурной рамки на простую, (но и в 1955г ПМ имел фигурную рамку). Это позволили решить главную проблему, убрать очень длинный спуск при стрельбе.
В результате перехода на простую рамку, поменяли почти весь УСМ.
У ПМа была изменена: Рамка, ЗЗ ( Затворная Задержка), магазин, спусковой крючок, тяга, крышка на магазине, фигурная скоба, предохранитель, антибликовая полоса стала уже а так же ряд других изменений.
Переходная скоба немного отличается от современной (она не взаимозаменяема)!



Номер пистолета на затворе наносился на торцевую её часть(так называемою, бороду).

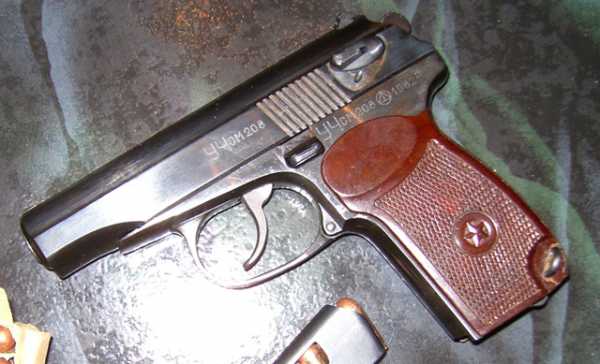

Номер наносили на <бороду> до 1953г включительно, но и в 1954г встречались такие пистолеты. И ещё, с 1954 года номер на рамке и затворе стал состоять из 2 букв и 4 цифр, а не как раньше - из 2 букв и 3 цифр, но и на более поздних образцах иногда встечается пятизначный номер(например на пистолете 1956года --- "Д", и в 1982 году.)









 Скоба немного отличается от современной, вот этот изгиб.




Первоначально, гребень затвора так же имел отличие. Возможно изменение было в конце 1953году (сказать сложно)

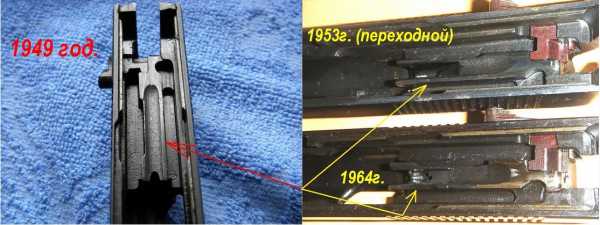

фото затвора ПМ 1949г и ПМ 1953г(переходного) и ПМ 1964года.

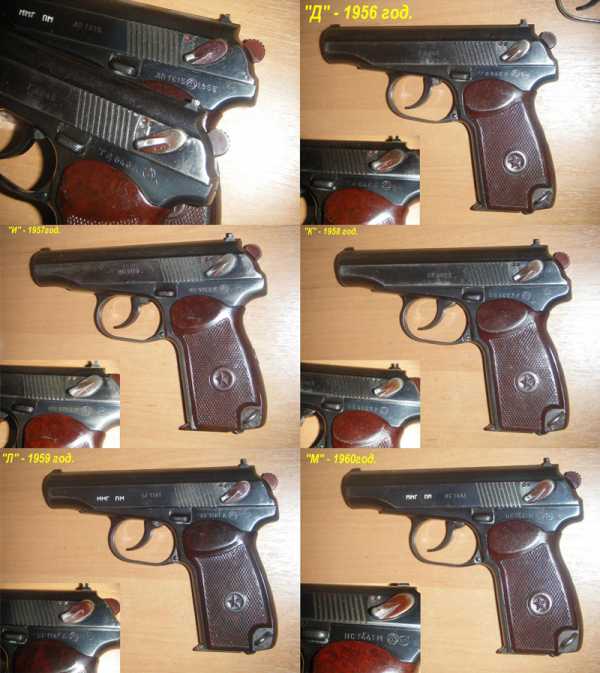

В 1956году на ПМ перестали указывать год цифрами, год обозначался буквой.

Обозначения были такие:
Д-----1956г.
И-----1957г.
К-----1958г.
Л-----1959г.
М-----1960г.
Р-----1964г.

Как видно, буквы вместо года идут непрерывно с 1956г-1960г., долее в 1960года параллельно буквам, год стали вновь указывать цифрами, в результате мы имеем два ПМ выпуска 1960года, первый вариант, год указан буквой <Д>, второй вариант, год указан цифрой (1960г).
Однако, такой двойной вариант указания года (буквами и цифрами) зафиксирован только у 1960года и 1964года. Опять же, причина такому повороту событий, мне не известна. Но я не встречал ПМ у которых год был указан (цифрами 1956,1957,1958,1959) а так же не встречал ПМ где год был указан (буквой 1961,1962,1963).
В результате всей этой эпопеи с буквами, мы имеем, что после 1960года, где год указан как буквой так и цифрой, далее идёт ПМ с указанием только цифрой 1961, 1962, 1963.

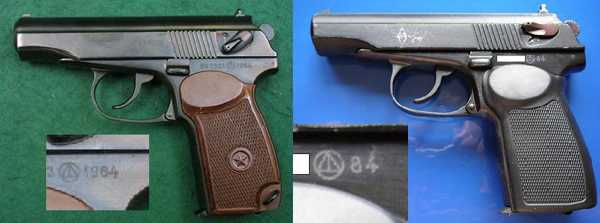

В 1964году, снова зафиксирован двойной вариант указания года: 1964г (цифрой) и <Р>, что тоже относится к 1964году.





С 1957г - 1958г под стойкой рамки было сделано вот такое технологическое отверстие ( для монтажа-демонтажа ствола).

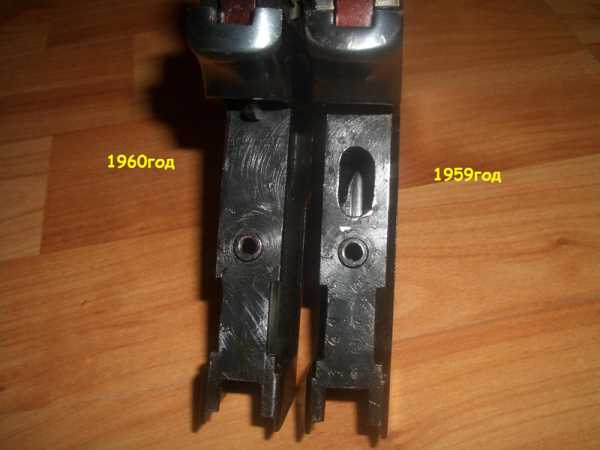

В 1960году, у рамки ПМ перестали делать вот такое технологическое отверстие ( возможно, просто изменили технологию, возможно, опять было уменьшения веса пистолета).

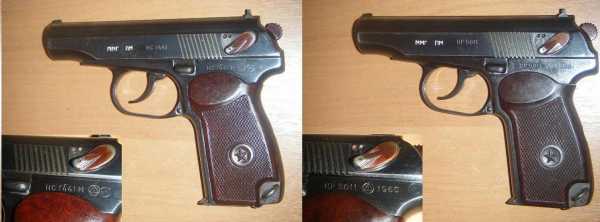

Следующее отличия замечены в 1960году. Как уже было сказано выше, 1960год на ПМ указывался буквой «М», однако существовал ПМ с указанием года цифрами 1960.






В 1964 году скоба была изменена и приобрела привычный нам вид.

(Буква "Р"-------1964 год.)








Отличия ПМ 1966г, ПМ 1967г.
В 1966 году номер на рамке и затворе пистолета выбивался, но с 1967года маркировка у ПМ стала наноситься с помощью гравировки (выжигаться лазером).

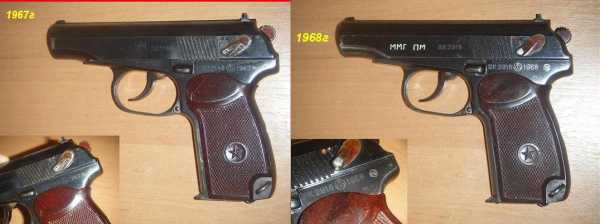

В 1967 году на флажке предохранителя выбивался номер, но позже, в 1968 году его выбивать на предохранителе не стали.

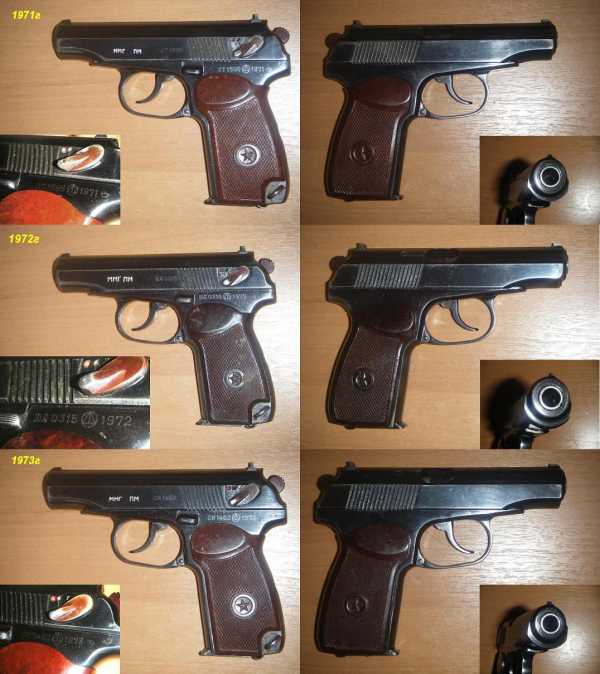

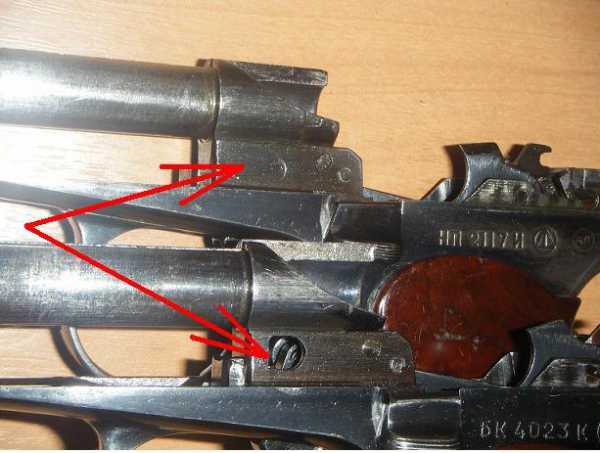

В период с 1971 по 1973 у ПМ изменили затвор. Антибликовая полоса стала немного уже и у затвора появилась так называемая полноценная «борода».







Далее в 1974г-1975г на затворе немного изменили вырезы для фиксации предохранителя в положении <огонь> и <предохранитель>. На фото это видно.

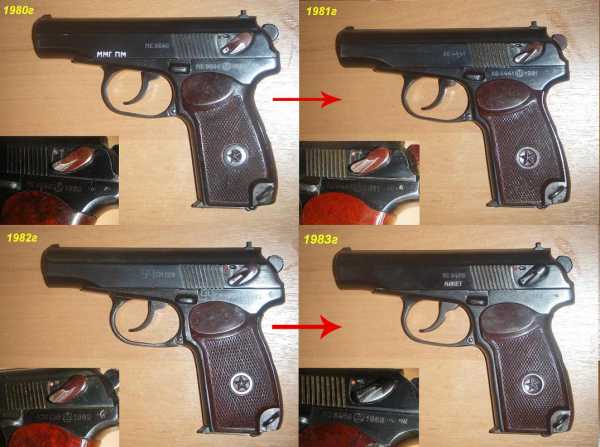

В 1980-1983 форма предохранителя была изменена на более удобную. Но изменение проходило в 2 этапа 1980 - 1981

 и 1982 - 1983. На фото хорошо это видно.

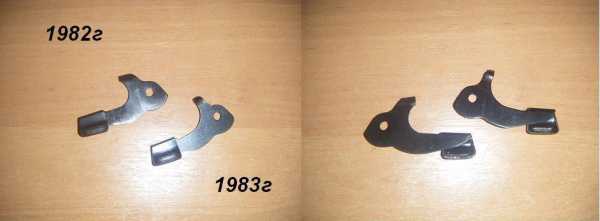

Также в 1982 - 1983 году была изменена форма отражателя затворной задержки. Она была изменена таким образом, что площадь соприкосновения стреляной гильзы и отражателя увеличилась, и как следствие повысилась надёжность выбрасывания стреляной гильзы.





В 1984г. год на рамке указывался полностью: 1949г, 1950г:-1984г.
Так же 1984г обозначений было только по последним двум цифрам: 84г, 85г, 86г и т.д.





Так же в 1984году изменили колличество насечек на затворе, было 10 на левой стороне и 17 на правой стороне. Для тактильных ощущений сделали, по 13 насечек как на правой так и по левой стороне.







Начиная с 1984г обозначений было только по последним двум цифрам: 84г, 85г, 86г и т.д.
Так же в 1984году на затворе изменили количество насечек. Первоначально было 10ть на левой стороне затвора и 17ть на правой. Сделали по 13ть насечек с каждой стороны.

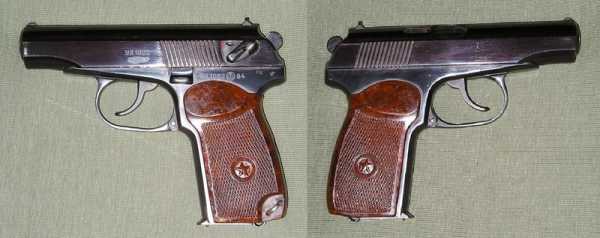

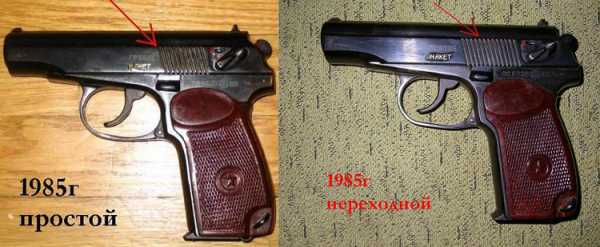

На фото видны отличия, это результат сделанных ранее заготовок. В результате чего мы имеем ПМ 84г с затвором (10ть + 17ть насечек и 13ть + 13ть насечек).

Тоже самое, это касается и ПМ 85года (10 + 17 насечек и 13 + 13 насечек)т.к. некоторые пистолеты делали из старых заготовок.

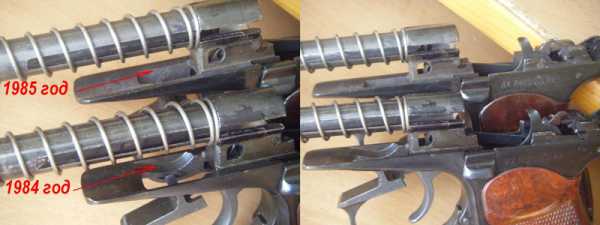

Так же в 1985году поменяли технологию производства рамок. Возможно опять же всё для удешевления.





Следующее изменение зафиксировано в 1994 году. Изменили форму предохранителя на более удобную, и сам предохранитель стал литой. Была изменена форма корпуса магазина. Также началось постепенное ухудшение качества полировки рамки и затвора, а позже рамку вообще перестали полировать.









Кардинальные изменения зафиксированы в 1995 году, рамка стала необработанной (полировали только область под номер), литую 33 заменили штампованой (форма отражателя не изменилась), спусковой крючёк стал литой, текстолитовая рукоятка была заменена рукояткой из ударопрочного пластика (чёрная или коричневая), литая спусковая скоба встречается прямая и изогнутая (в зависимости от заготовок). Затвор стали обрабатывать грубее, количество насечек на затворе не изменилось, чуть уже стала антибликовая полоса.





А в 2004 году по сравнению с 1995 полностью была изменена нумерация, теперь год штампуется перед номером, и был изменён способ его нанесения



Есть информация о пистолетах 2007 года выпуска, по сравнению с 2004 годом стало больше знаков в номере. Иных изменений обнаружено пока не было.

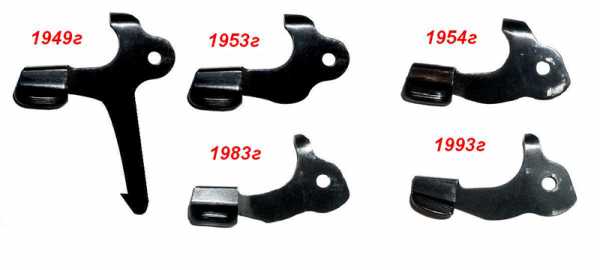

И ещё об эволюции магазинов и затворных задержек, точнее об изменении их внешнего вида, на фото 33 и магазины ПМ, выпускавшиеся в разные годы его производства:







Затворная задержка нового образца



Предохранитель нового образца
