Оружейка. Крисс Вектор — пистолет-пулемет с нулевой эстетикой. : lewhobotov

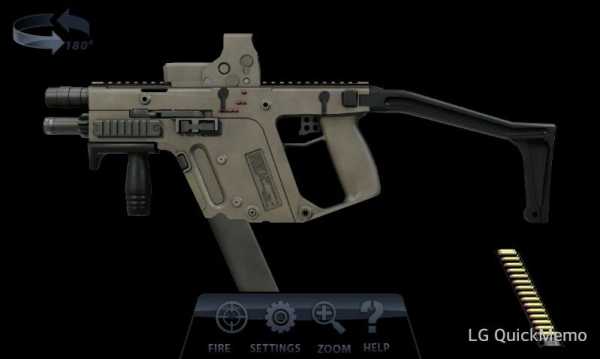

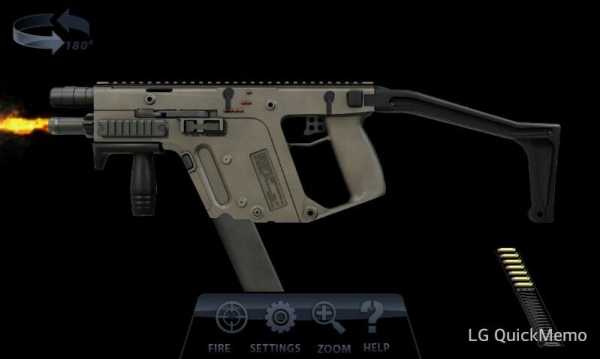

Избранное из заброшенного разработчиками Андроид-приложения «GunClub 2», содержащего анимированные модели более чем 150 видов огнестрельного оружия.

Предыдущие посты по теме:
AWP — английская снайперская винтовка.
Штурмовая винтовка М16А1 — символ американской агрессивности.
АК-47 — гордость и символ России.
Итальянский автомат Беретта ARX-160
Помповик Ремингтон 870 — многоликий и легендарный.
Пистолет «Дезерт Игл» — «Пустынный орел» Израиля.
Пистолет-пулемет MP5 от «Хеклер унд Кох»
Пистолет-пулемет MAC-10 Ингрем
Армейский Кольт М1911
«Кольт Питон» .45 Магнум, культовый револьвер из США.

Яркий представитель безобразного с точки зрения эстетики оружия:
KRISS Vector — пистолет-пулемёт, разработанный компанией «Transformational Defense Industries». Использует систему полусвободного затвора, направляющую движимую отдачей затворную группу вниз под большим углом. Эта система называется Kriss Super V.
Текст статьи — по Википедии.

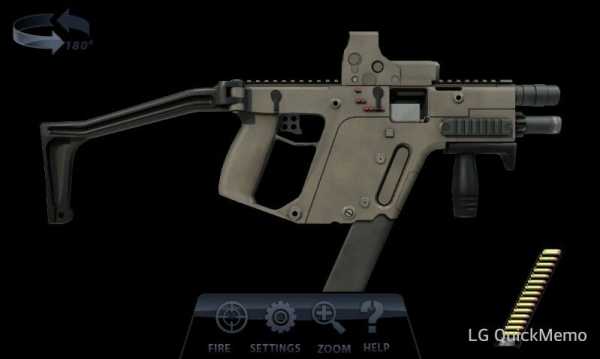

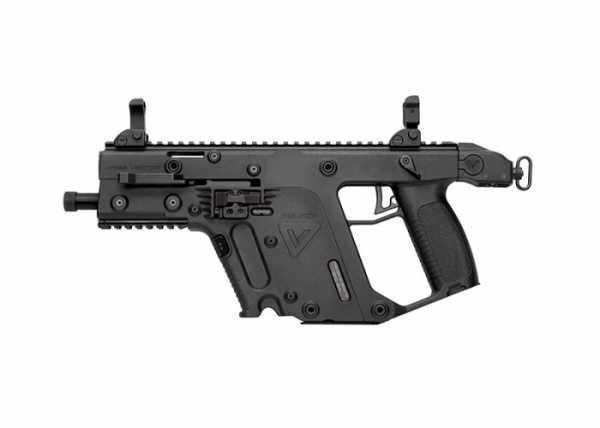

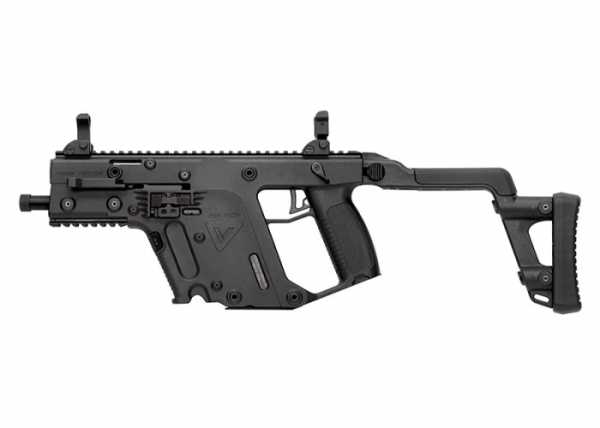

Вид базового варианта.

Вид базового варианта с дополнительной рукояткой на цевье.

История

Основной задачей конструкторов этого оружия являлось достижение максимально возможной кучности стрельбы очередями с использованием патронов .45 ACP, обладающих высоким останавливающим действием пули, но вместе с тем минимизировать габариты и общую массу пистолета-пулемета. Инженеры компании-производителя Transformational Defense Industries, Inc. (TDI) решили для достижения поставленных задач использовать патенты французского конструктора Рено Керба (Renaud Kerbad). Испытания прототипов данного оружия были начаты в 2005 году. Результаты испытаний показали, что при стрельбе из пистолета-пулемета TDI KRISS Super V подброс оружия при стрельбе очередью незначителен, чем обеспечивается высокая кучность автоматического огня и отличная управляемость оружия во время стрельбы. По этим параметрам пистолет-пулемет TDI KRISS Super V значительно превосходит такие образцы, как немецкий 11,43-мм пистолет-пулемет HK UMP45.

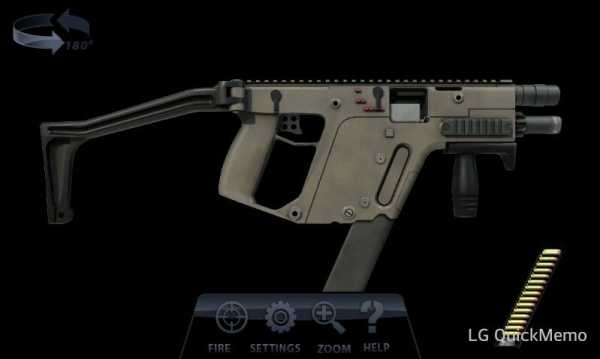

Базовый вариант с присоединенным магазином

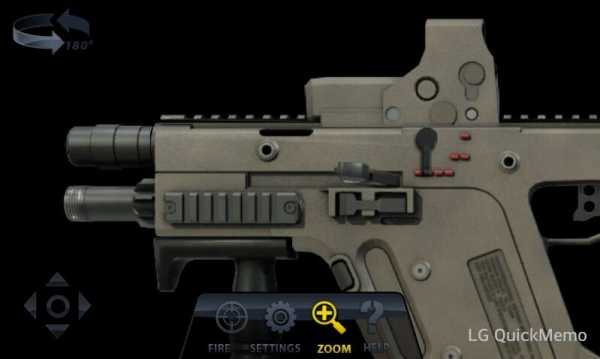

Работа затвора

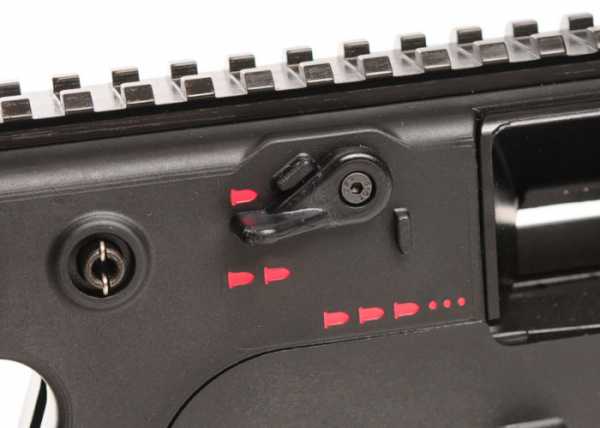

Предохранитель и переключатель режима огня (одиночный, отсечка очереди по два патрона, автоматический)

Скорострельность,
выстрелов/мин: первая модель: 1800; вторая: 1500, третья модель: 1100
Vector SMG: 1000[3]
гражданские модели только самозарядные (полуавтоматические)
Прицельная дальность, м: 45
Вид боепитания: 13-зарядный магазин от пистолета Glock 21 или 30-зарядный магазин
Прицел: механический прицел со складными мушкой и целиком, имеется планка Пикатинни для крепления прицельных приспособлений и оптический прицелов

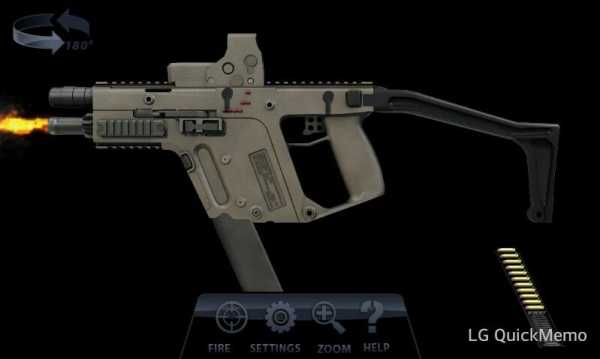

Автоматический огонь из базового варианта.

Варианты

На данный момент существуют два основных варианта пистолета-пулемета: «боевой» вариант Vector SMG, предназначенный для силовых ведомств, правоохранительных органов и военных с коротким (140 мм) стволом и вариантами автоматической стрельбы, и гражданский вариант Vector CRB/SO, с удлиненным до 406 мм стволом (согласно американскому законодательству, гражданское длинноствольное оружие должно иметь ствол длиной не менее 16 дюймов, иначе оно считается короткоствольным, лицензию на которое получить в ряде штатов гораздо сложнее), поверх которого надет имитатор глушителя для большей эстетики, и возможностью стрельбы только в полуавтоматическом режиме. Для тех мест, где это позволяет законодательство, продается гражданский вариант Vector SBR/SO с коротким стволом. Все варианты Kriss Super V имеют специальные направляющие — планка Пикатинни, выполненные на верху ствольной коробки и под стволом, благодаря чему его можно оснащать любыми видами механических, коллиматорных и оптических прицелов, фонарями, лазерными целеуказателями и дополнительными передними рукоятками. В пустующую нишу над стволом возможна установка тактических фонарей. Пистолет-пулемет использует магазины емкостью 13 патронов, аналогичные используемым в Glock 21, а также удлиненные, вмещающие 30 патронов.

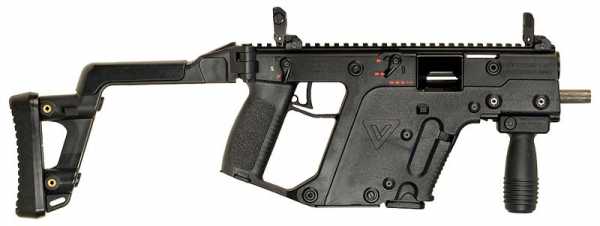

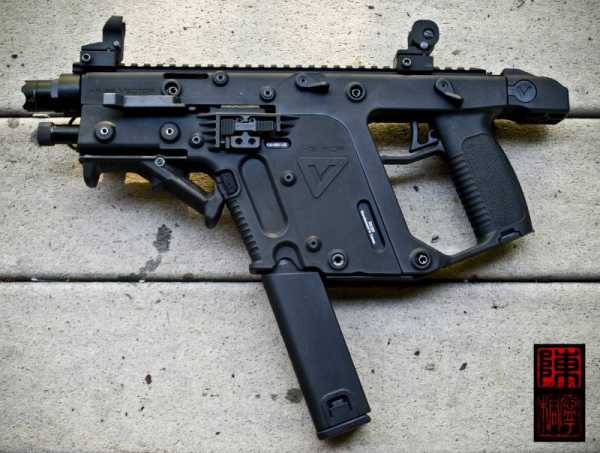

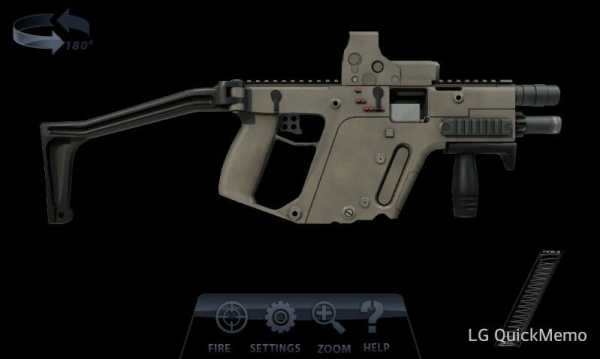

Пистолет-пулемет с установленной дополнительной рукояткой.

В массовой культуре

KRISS Vector присутствует с различными приспособлениями в компьютерных играх:

APB Reloaded (Agrotech ACES Rifle)
Arma 3 (Vermin)
Battlefield Hardline (K10)
Tactical Intervention (Vector)
Call of Duty: Modern Warfare 2
Call of Duty: Black Ops II (Vector K10)
Call of Duty: Ghosts (Vector CRB)
Contract Wars (Kriss Super V)
Far Cry 3 (Vector .45 ACP)
Far Cry 4 (Vector .45 ACP)
Killing Floor (Schneidzekk medic gun)
Payday 2 (DLC «Gage Ninja Pack») (Kross Vertex)
Point Blank
Survarium (KRISS Vector)
Tom Clancy’s Ghost Recon: Future Soldier
Warface (Kriss Super V)
Watch Dogs (Vector .45ACP)

А также в фильмах Вспомнить всё, Обитель зла: Возмездие, Судная ночь 2

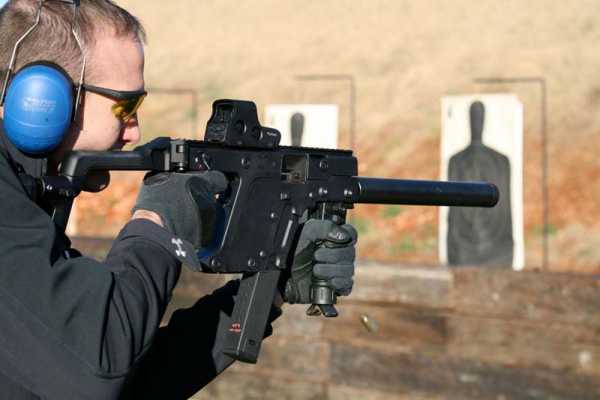

Автоматический огонь из пистолета-пулемета

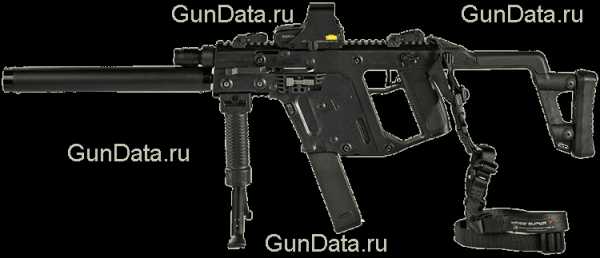

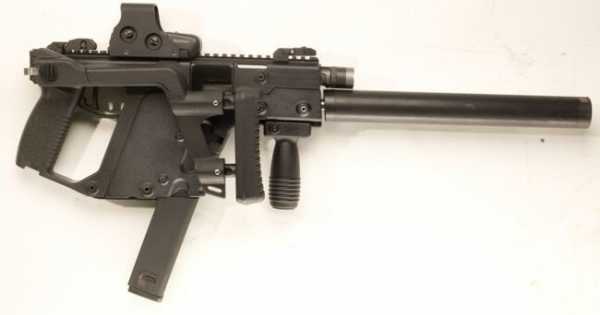

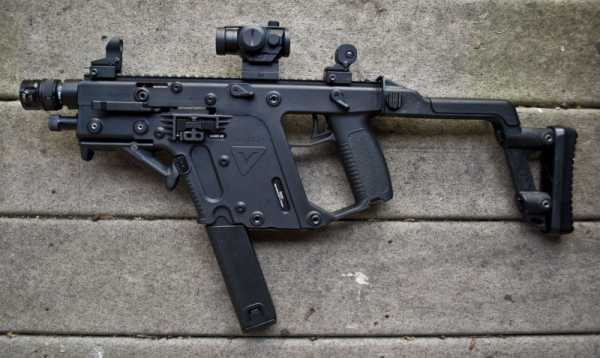

ПП с установленными дополнительной рукояткой и коллиматорным прицелом.

Работа затвора — досылание первого патрона в патронник

Ведение автоматического огня

ПП разряжен и осмотрен после окончания стрельбы

lewhobotov.livejournal.com

Компания KRISS представила второе поколение своего комплекса оружия Vector

Пистолет-пулемет Kriss Vector американского производства предназначен для вооружения сотрудников полиции и военных. Первые прототипы данного стрелкового оружия появились еще в 2004 году. А серийным их производством американская компания Transformational Defense Industries, Inc. (TDI), которая позднее была переименована в KRISS USA Inc, занялась в 2009 году. Помимо полицейских и военных образцов, выпускаются также модели для рынка гражданского оружия — самозарядный карабин и пистолет, которые созданы на базе пистолета-пулемета Kriss Vector. Для вооружения представителей различных охранных структур был создан и выпускается самозарядный карабин, обладающий укороченным стволом.

Если вы когда-то видели данный пистолет-пулемет, вы уже никогда не перепутаете его ни с одним другим стрелковым оружием в мире. Непривычный, даже футуристический дизайн данного оружия вполне бы подошел для организации съемок практически в любой фантастической картине. В то же время он отличается не только необычным внешним видом. Его внутреннее устройство также имеет мало общего со ставшими традиционными пистолетами-пулеметами и олицетворяет собой торжество высоких технологий.

Главная особенность пистолета-пулемета Kriss Vector — это необычная схема работы его автоматики. В моделях традиционной компоновки в момент совершения выстрела затвор движется вперед-назад в горизонтальной плоскости. Когда производится выстрел, затвор откатывается назад после чего, ударяясь в ствольную коробку, через приклад передает энергию удара в плечо стреляющего. Этот процесс принято называть отдачей. Отдача оружия своими толчками заставляет стрелка непроизвольно изменять положение своего тела, что в свою очередь сбивает прицел, задирает ствол оружия и заставляет стреляющего тратить время и усилия на возвращение оружия на линию прицеливания. При режиме стрельбы очередями, усилия стрелка по удержанию оружия обычно оказываются недостаточными, и каждая следующая пуля в выпущенной очереди идет выше предыдущей. То есть, начиная с какого-то момента, пули просто начинают идти выше цели, как говорят, летят «в молоко».

Однако в пистолете-пулемете компании Крисс затвор был устроен иначе, чем на других образцах такого оружия. Сам затвор выполнен очень легким и с помощью своих выступов он соединяется с направляющим пазом массивного подпружиненного балансира. В момент совершения выстрела, когда затвор начинает свое движение назад, сопряженный с затвором балансир по собственным направляющим опускается в специально выполненную наклонно-вертикальную шахту, которая находится за магазином. Заодно он частично уводит туда и сопряженную с ним заднюю часть затвора.

Реализация в оружии такого смещения позволяет перенаправить суммарный вектор действия силы отдачи с горизонтальной плоскости (как на большинстве моделей) в вертикальную плоскость. По этой причине удар от подвижных частей уходит не назад, как у обыкновенных образцов пистолетов-пулеметов, а назад-вниз, что согласно задумке разработчиков должно в какой-то мере компенсировать эффект задирания ствола при стрельбе очередями и способствовать достижению кучной и более контролируемой стрельбы. Дополнительно препятствовать задиранию ствола вверх должно и то, что рукоять управления огнем находится не под (как на обыкновенных пистолетах-пулеметах), а практически на одной линии со стволом.

С тех пор как в 2007 году международная группа компаний впервые показала свой пистолет-пулемет «Vector SMG» калибра .45 ACP, прошло уже много лет. Но его инновационная конструкция и футуристический внешний вид по-прежнему не дают покоя многим, превратив оружие в настоящую икону, которая олицетворяет собой достижения военной промышленности начала XXI века. Однако конструкторы KRISS Group не останавливаются на достигнутом. С тех пор они расширили линейку производимой продукции за счет двух самозарядных карабинов гражданского назначения (короткоствольная и длинноствольная модели), а также самозарядного пистолета большого размера, обладающего стволом той же длины, что и ствол версии пистолета-пулемета без приклада (5,5 дюймов).

При этом все модели под маркой «Vector» стандартно стреляют с закрытого затвора. Данное оружие отличается запатентованной схемой перераспределения энергии отдачи «Super V Recoil Mitigation System», которая основывается на пружинно-инерционном механизме, расположенном в большом «кармане» в нижней части ствольной коробки за магазином пистолета-пулемета. Данная система снижает дульный подброс и смягчает отдачу. Результатом внедрения системы, чей механизм работы был описан выше, стало то, что пистолет-пулемет «Vector SMG» продолжает оставаться полностью управляемым оружием даже при ведении огня со скоростью 1200 выстр/мин. Еще более эффективно это на самозарядных версиях. За счет такого технического решения вести быстрый и точный огонь в состоянии даже менее опытные стрелки.

В 2015 году в рамках выставки IWAOutdoorClassics 2015, которая состоялась в немецком Нюрнберге, компания KRISS International представила публике обновленный комплекс оружия под индексом «Vector Gen.2». Компания показала линейку пистолетов крупного размера, самозарядных карабинов и пистолетов-пулеметов, которые были подвергнуты модификации, чтобы стать еще более удобными и практичными не только для военных, но и для гражданских стрелков. Сообщается, что уже в этом году все варианты оригинального комплекса стрелкового оружия KRISS «Vector» будут доступны в исполнении «Gen.2».

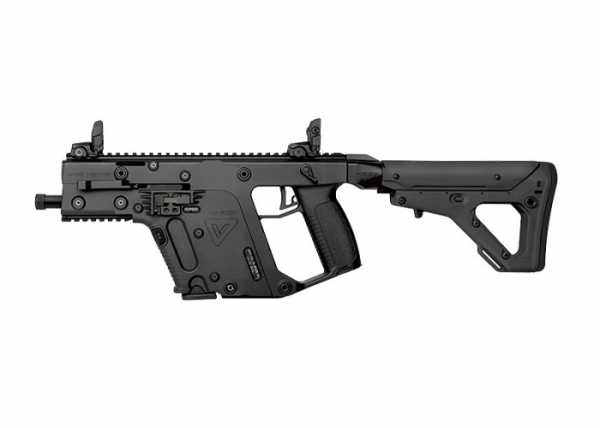

Второе поколение данного стрелкового оружия будет представлено моделями, оснащенными регулируемым телескопическим прикладом, который заменит оригинальный складывающийся вбок приклад. Это позволит установить на оружие любой приклад по типу М4 в независимости от марки модели, облегчая их освоение для тех пользователей, которые уже успели привыкнуть к винтовкам и карабинам на базе AR-15.

Помимо этого длинноствольный самозарядный гражданский карабин CRB/SO был представлен на выставке с новым квадратным кожухом, который расположен вокруг его 16-дюймового ствола, что делает внешний вид оружия еще более агрессивным и футуристическим. Также сообщается о том, что все модели второго поколения будут доступны пользователям с фабричным складным целиком MagPul MBUS, который монтируется на верхней планке MIL-STD-1913 «Пикатинни».

Также известно, что все элементы управления на моделях огнестрельного оружия семейства KRISS «Vector Gen.2» будут полностью симметричными, а нижняя и верхняя части ствольной коробки в каждой модели будут скреплены между собой четырьмя контактами, что позволит пользователям осуществлять их обслуживание или полную очистку без применения специальных инструментов. Стоит отметить, что до недавнего времени все пистолеты-пулеметы, самозарядные карабины и пистолеты KRISS «Vector» были доступны пользователям лишь под один патрон — .45 ACP с магазином от Glock 21 на 13 патронов, емкость которого увеличили до 25 патронов за счет использования штатного расширителя магазина «KRISS MagEx». Помимо этого, новое огнестрельное оружие KRISS «Vector Gen.2» получит патрон 9×19мм Parabellum, питание данными патронами будет осуществляться при помощи магазинов Glock 17 и Glock 18, рассчитанными на 17 и 33 патрона соответственно.

Источники информации:
http://www.all4shooters.com/ru/spetsialnaya/vystavki-2015/IWA-2015/ruzhya/KRISS-Vector-Generation-II-kompleks-oruzhiya
http://gunsite.narod.ru/kriss_vector_smg.htm
http://samlib.ru/s/sokolow_l_a/kriss-vector.shtml
http://avivas.ru/topic/kompaniya_kriss_international_group_predstavila_novoe_pokolenie_pistoleta_pulemeta_vector.html

topwar.ru

Новый Vector CRB-SBR «Enhanced» от KRISS Arms » Военное обозрение

Швейцарский завод KRISS Arms уже в течение некоторого времени производит пистолет-пулемет Vector SMG калибра .45 АСР. В прошлом данная система носила название Super-V и выпускалась на дочернем предприятии Kriss USA в США.

Пистолет-пулемет использует магазины от полуавтоматического пистолета Glock 21, емкостью 10 и 13 патронов. Количество патронов может быть увеличено до 25 при помощи специально разработанного «удлинителя».

В пистолетах-пулеметах Vector SMG используется эффективная система, перераспределяющая энергию отдачи. Внутри достаточного заметного «живота» прямо перед спусковой скобой находится своеобразный амортизатор, оказывающий давление вперед и вниз в процессе возврата затвора для перезарядки. Таким образом, отдача смягчается.

Как результат, подброс и отдача этого пистолета-пулемета, использующего боеприпасы .45 калибра, со скорострельностью 1200 выстрелов/минуту сведены на нет.

На протяжении последних двух лет в компанию поступало множество просьб от гражданских стрелков США и других стран мира, поэтому компанию начала производить несколько новых моделей полуавтоматического оружия.

KRISS’ Super V Vector SBR/SO

KRISS Vector SBR .45 ACP

KRISS Vector SDP

На модели CRB-SO (Carbine — Special Operations) используется 16-дюймовый ствол, который из эстетических соображений замаскировали под глушитель. Модель SBR (Short-Barrel Rifle) получила 14-сантиметровый ствол, а модель SDP (Security Detail Pistol) отличается отсутствием приклада и укороченным стволом.

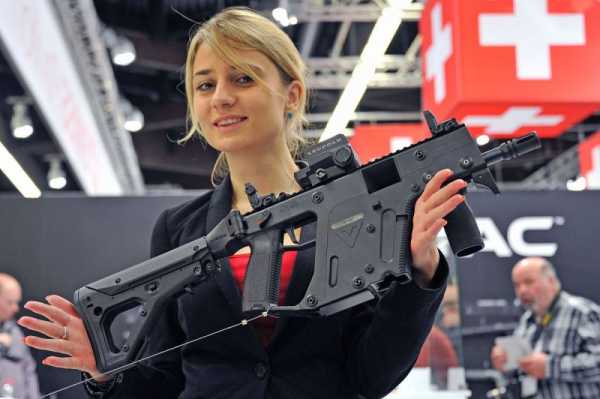

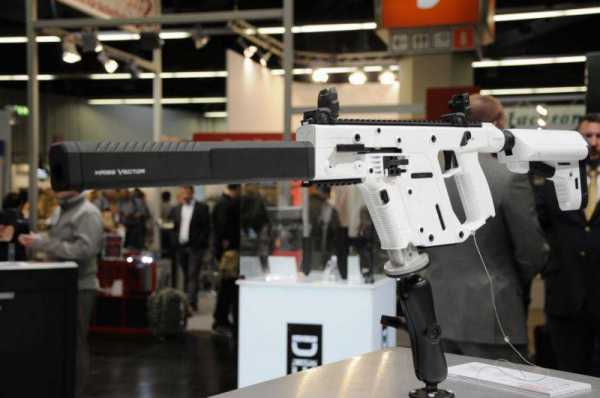

На выставке IWA & OutdoorClassics 2014, проходящей в Нюрнберге, прошла презентация этих пистолетов-пулеметов для европейского рынка в версии Enhanced, прототип которой уже показывали в январе на выставке SHOT Show в американском Лас-Вегасе.

Основное отличие версии Enhanced – комплектующие. В частности, использованы складные целики Magpul MBUS, а также адаптер, позволяющий устанавливать регулируемый приклад Magpul UBR, обеспечивающий лучшую управляемость при ведении быстрого огня. Эти опции доступны и для автоматических вариантов оружия, но их поставляют только в правоохранительные органы.

topwar.ru

Второе поколение комплекса оружия KRISS Vector

Пистолет-пулемет Kriss Vector американского производства предназначен для вооружения сотрудников полиции и военных. Первые прототипы данного стрелкового оружия появились еще в 2004 году. А серийным их производством американская компания Transformational Defense Industries, Inc. (TDI), которая позднее была переименована в KRISS USA Inc, занялась в 2009 году.

Помимо полицейских и военных образцов, выпускаются также модели для рынка гражданского оружия — самозарядный карабин и пистолет, которые созданы на базе пистолета-пулемета Kriss Vector. Для вооружения представителей различных охранных структур был создан и выпускается самозарядный карабин, обладающий укороченным стволом.

Главная особенность пистолета-пулемета Kriss Vector — это необычная схема работы его автоматики. В моделях традиционной компоновки в момент совершения выстрела затвор движется вперед-назад в горизонтальной плоскости. Когда производится выстрел, затвор откатывается назад после чего, ударяясь в ствольную коробку, через приклад передает энергию удара в плечо стреляющего. Этот процесс принято называть отдачей.

Отдача оружия своими толчками заставляет стрелка непроизвольно изменять положение своего тела, что в свою очередь сбивает прицел, задирает ствол оружия и заставляет стреляющего тратить время и усилия на возвращение оружия на линию прицеливания. При режиме стрельбы очередями, усилия стрелка по удержанию оружия обычно оказываются недостаточными, и каждая следующая пуля в выпущенной очереди идет выше предыдущей. То есть, начиная с какого-то момента, пули просто начинают идти выше цели, как говорят, летят «в молоко».

Дополнительно препятствовать задиранию ствола вверх должно и то, что рукоять управления огнем находится не под (как на обыкновенных пистолетах-пулеметах), а практически на одной линии со стволом.

Однако конструкторы KRISS Group не останавливаются на достигнутом. С тех пор они расширили линейку производимой продукции за счет двух самозарядных карабинов гражданского назначения (короткоствольная и длинноствольная модели), а также самозарядного пистолета большого размера, обладающего стволом той же длины, что и ствол версии пистолета-пулемета без приклада (5,5 дюймов).

Результатом внедрения системы, чей механизм работы был описан выше, стало то, что пистолет-пулемет «Vector SMG» продолжает оставаться полностью управляемым оружием даже при ведении огня со скоростью 1200 выстр/мин. Еще более эффективно это на самозарядных версиях. За счет такого технического решения вести быстрый и точный огонь в состоянии даже менее опытные стрелки.

Стоит отметить, что до недавнего времени все пистолеты-пулеметы, самозарядные карабины и пистолеты KRISS «Vector» были доступны пользователям лишь под один патрон — .45 ACP с магазином от Glock 21 на 13 патронов, емкость которого увеличили до 25 патронов за счет использования штатного расширителя магазина «KRISS MagEx». Помимо этого, новое огнестрельное оружие KRISS «Vector Gen.2» получит патрон 9×19 мм Parabellum, питание данными патронами будет осуществляться при помощи магазинов Glock 17 и Glock 18, рассчитанными на 17 и 33 патрона соответственно.

/Сергей Юферев, topwar.ru/

army-news.ru

Пистолет-пулемёт Kriss Super V Vector SMG (США)

В сентябре 2006 года никому не известная фирма Transformational Defense Industries (TDI) заявила, что разработанный ею пистолет-пулемёт Kriss Super V под патрон .45 АСР отличается в несколько раз меньшей отдачей и подбросом ствола, чем любой образец автоматического оружия под этот боеприпас. Штаб-квартира TDI по иронии судьбы располагается в Вашингтоне — городе с самым жестким оружейным законодательством, и это обстоятельство наряду с не совсем обычным внешним видом дало повод для различного рода шуток в адрес новинки.

В частности, одним из прозвищ Kriss Super V было «помесь заправочного пистолета и томмигана». Дело в том, что для уменьшения подброса ствола разработчики оружия воспользовались «рецептом» нашего соотечественника Ефима Леонтьевича Хайдурова и выбрали компоновку, при которой канал ствола относительно руки, управляюшей оружием, располагается гораздо ниже, чем у традиционных систем. Благодаря этому вектор отдачи проходит не поверх кистевого сустава, а сквозь него, заметно уменьшая момент, разворачивающий ствол вверх. Автором оригинальной конструкции стал Рено Кербра ( Renaud Kerbrat).

Однако при таком расположении ствола приходится либо сильно ограничивать его длину, либо смиряться со значительным увеличением габаритов оружия, так как для перебега подвижных частей автоматики необходимо определенное пространство внутри ствольной коробки либо приклада — причем это пространство вытянуто в длину параллельно каналу ствола.

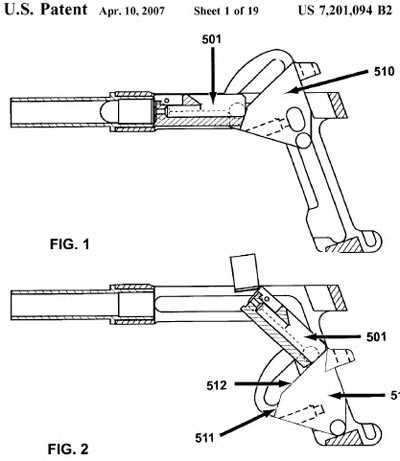

И вот тут-то кроется основной элемент новизны Kriss Super V. Подвижные части автоматики этого пистолета-пулемёта состоят из относительно легкого затвора и массивной затворной рамы, двигающейся внутри наклонной шахты, расположенной позади затвора. В задней части затвора имеются два выступа, которые скользят по наклонному пазу в верхней части рамы. Угол паза подобран так, что при перемещении затвора назад его выступы выжимают раму вниз, преодолевая сопротивление наклонно расположенной возвратной пружины. Кроме того, паз имеет своеобразную «ступеньку», которую должен преодолеть выступ затвора при начале движения. За счет «ступеньки» происходит замедление отката затвора, а за счет наклона паза — перераспределение направления импульса подвижных частей. Поскольку эти части соударяются со ствольной коробкой, двигаясь вниз, а точка соударения располагается перед управляюшей оружием рукой, результирующий импульс будет не задирать, а прижимать книзу ствол, эффективно противодействуя вектору отдачи.

Для взведения оружия из шахты затворной рамы вниз торчала рукоятка, перед ней располагался приемник для магазина от пистолета «Глок» калибра .45 АСР. Рукоятка управления огнем была выполнена по типу винтовки AUG — с охватывающей руку защитной дужкой вместо спусковой скобы.

На новинку посыпался град критических замечаний, однако эффективность компоновки и схемы автоматики привлекла внимание специалистов из арсенала Пикаттини армии США. И вот спустя менее полугода на выставке Shot Show 2007 был представлен «облагороженный» вариант. На этот раз никаких шуточек на тему «заправочного пистолета» не было — демонстрировавшийся образец оставлял впечатление настоящего боевого оружия с тщательно продуманной компоновкой. Новый вариант отличался более плотной компоновкой — в единый блок были объединены шахты затворной рамы и магазина (пистолет-пулемёт по-прежнему использовал магазины от пистолета «Глок»). Чтобы обеспечить затвору перебег, необходимый для надежной экстракции и отражения гильзы, его конструкция была модифицирована таким образом, что на финальной стадии движения его задняя часть перекашивалась вниз — внутрь шахты затворной рамы.

Ствол имел длину 140 мм, однако на стенде представлен был и более длинноствольный вариант. Над стволом имелась полость для установки тактического фонаря либо ЛЦУ (лазерного целеуказателя). Рукоятка взведения располагалась над стволом с левой стороны ствольной коробки и оставалась неподвижной при стрельбе, причем при заряжании оружия она двигалась не прямолинейно, а, подобно рычагу, поворачивалась назад. Для проверки патронника достаточно было оттянуть рукоятку вбок на 90 градусов, при полном повороте рукоятки назад патрон досылался в патронник, и взводился ударно-спусковой механизм (УСМ). С правой стороны ствольной коробки имелось довольно большое окно экстракции гильз.

Органы управления оружием были дублированы с обеих сторон: переводчик огня («одиночные» — «фиксированная очередь по два патрона» — «непрерывный») находился над шахтой затворной рамы, а предохранитель — над рукояткой управления огнем. Последняя приобрела привычную спусковую скобу и располагалась относительно канала ствола заметно ниже, чем в предьшущем варианте — на уровне указательного пальца, а не мизинца. Для удержания пистолета-пулемёта, стрелок мог ухватить его левой рукой за переднюю стенку шахты магазина либо же за переднюю рукоятку, устанавливаемую на планку Пикаттини под стволом. Еще две планки имелись слева и справа от ствола, а четвертая занимала всю верхнюю часть ствольной коробки. Максимальная устойчивость при стрельбе обеспечивалась откидным прикладом.

Рекламный ролик TDI утверждает, что подброс ствола Kriss Super V в автоматическом режиме с темпом стрельбы около 1.500 выстрелов в минуту не превышает двух градусов, тогда как у ближайшего конкурента — Н&К UMP — при вдвое меньшем темпе стрельбы ствол задирается на восемь градусов. Кроме того, благодаря перенаправлению импульса подвижных частей, из данного пистолета-пулемёта можно вести контролируемый непрерывный огонь, удерживая его одной рукой. Разумеется, все эти заявления нуждаются в тщательной проверке, однако при положительных результатах правоохранительные органы и вооруженные силы США в лице Kriss Super V получат эффективнейший инструмент для «зачистки» помещений.

На данный момент существуют два основных варианта пистолета-пулемёта: «боевой» вариант Vector SMG, предназначенный для силовых ведомств, правоохранительных органов и военных с коротким (140 мм) стволом и вариантами автоматической стрельбы, и гражданский вариант Vector CRB/SO, с удлиненным до 406 мм стволом (по американскому законодательству гражданское длинноствольное оружие должно иметь ствол длинной не менее 16 дюймов, иначе оно считается короткоствольным, лицензию на которое получить в ряде штатов гораздо сложнее), поверх которого надет имитатор глушителя для большей эстетики, и возможностью стрельбы только в полуавтоматическом режиме.

Для мест где позволяет законодательство, продается гражданский вариант Vector SBR/SO с коротким стволом. Все варианты Kriss Super V имеют специальные направляющие — планка Пикатинни, выполненные на верху ствольной коробки и под стволом, благодаря чему его можно оснащать любыми видами механических, коллиматорных и оптических прицелов, фонарями, лазерными целеуказателями и дополнительными передними рукоятками. В пустующую нишу над стволом возможна установка тактических фонарей. Пистолет-пулемёт использует магазины аналогичные используемым в Glock 21 емкостью 13 патронов а также удлиненные, вмещающие 30 патронов.

Производитель: Transformational Defense Industries, Inc.
Годы производства: 2009
Варианты: SMG, CRB/SO (Carbine, Special Ops), SBR/SO (Short Barrel Rifle, Special Ops)
Характеристики
Масса, кг:
2,5 (SMG & SBR/SO)
2,7 (CRB/SO)
Длина, мм:
617 (SMG & SBR/SO)
406 (приклад сложен)
884 мм (CRB/SO)
673 (приклад сложен)
Длина ствола, мм:
140 (SMG & SBR/SO)
406 (CRB/SO)
Патрон: .45 ACP; версии под патрон .40 S&W поступят в производство в 2010 году
Принципы работы: полусвободный затвор
Скорострельность, выстрелов/мин:
первая модель: 1800;
вторая: 1500,
третья модель: 1100
Vector SMG: 1000
гражданские модели только самозарядные (полуавтоматические)
Прицельная дальность, м: 45
Вид боепитания: 13-зарядный магазин от пистолета Glock 21 или 30-зарядный магазин
Прицел: механический прицел со складными мушкой и целиком, имеется планка Пикатинни для крепления прицельных приспособлений и оптический прицелов

www.dogswar.ru

Американский пистолет-пулемёт «Kriss Super V»

Создание данного образца американского вооружения преследовало цель повысить кучность и точность стрельбы при ведении автоматического огня. Америке требовалось небольшое оружие для стрельбы боеприпасами калибром .45 АСР, которые имеют высокое останавливающее действие на малых расстояниях.

• За основу при создании пистолета-пулемета взята разработка французского конструктора Рено Кербра, работающего в швейцарской компании «Gamma». Данная компания владеет американской компанией «Transformational Defense Industries». «TDI» занимается тем, что производит отработку экспериментального и новейшего вида оружия.

Исторический предшественник

• В основу разработок Рено Кербра был взят пистолет МЦ 3-1, разработанный советским мастером спорта по стрельбе П.Шептарским под названием «Рекорд». В 1954 году Шептарский создает самозарядный пистолет для использования его в различных соревнованиях при стрельбе по мишеням-силуэтам. Конструкция малокалиберного пистолета принципиально отличалась от пистолетов, используемых на соревнованиях.

• Главное отличие — расположение ствола пистолета параллельно среднему пальцу руки спортсмена, что благоприятно сказалось при использовании и производстве стрельбы. Увеличилась кучность попаданий по мишени, кроме того, механизм производства стрельбы получил удобные для спортсменов регулировки.

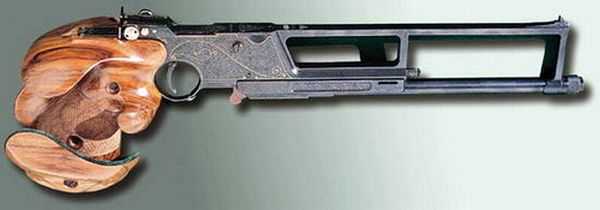

Самый точный в мире советский олимпийский малокалиберный пистолет МЦ 3-1 «Рекорд», также известный как «рамка Шептарского»

• Благодаря тульским конструкторам Ферапонтову, Никифорову и Очневу, которые разработали проектную документацию, эскизы и технологию производства, пистолет с индексом МЦ3 «Рекорд» смог попасть в серийное производство.

• Пистолет произвел фурор в спортивном обществе, у западных стрелков он вызывал восхищение и зависть, что в итоге привело к тому, что по окончании 16 Олимпийских игр, проходящих в Мельбруне, техническая комиссия международной ассоциации стрелковых видов спорта ввела ограничение на расположение ствола пистолета относительно держащей руки. Пистолет МЦ 3-1 «Рекорд» запрещён к использованию на соревнованиях, потому как соревнования никакого нет. У кого такой пистолет, — тот и победил. А отдавать все призы десятилетиями россиянам никто не хочет.

Устройство ПП «Kriss Super V»

• ПП «Kriss Super V» имеет конструкцию автоматики с затвором полусвободного хода. Механизмы автоматики работают со специальным противовесом-вкладышем, который двигается почти вертикально за горловиной магазина. Затворные выступы стыкуются в наклонных пазах специального вкладыша.

• При производстве выстрела возвращение затвора специально замедляется трением о вкладыш при его возращении в исходное состояние. Это значительно уменьшает отдачу и повышает кучность попаданий. Рукоять расположили достаточно высоко от оси ствола, а вот верхняя часть приклада располагается на одном уровне с осью ствола. Это позволило сложить векторное направление отдачи и упорную точку пистолета-пулемета.

• Все это совместно с затвором полусвободного хода позволило максимально снизить отдачу и подброс ствола при стрельбе, портит эти достижения только скорострельность ПП. Для ведения более точной и прицельной стрельбы из ПП «Kriss Super V», его оснастили прикладом, складывающимся вбок, и отсоединяемой передней рукоятью.

Варианты изготовления

• Результаты первых испытаний прототипа пистолета-пулемета, проведенных компанией «TDI», показали превосходную управляемость при ведении огня, хорошую кучность попаданий и уменьшенный подброс ствола при производстве автоматической стрельбы. Данные результаты говорят о том, что ПП «Kriss Super V» превосходит по характеристикам известные американские «HK UMP-45» и «HKMP5».

• Первый вариант пистолета-пулемета с названием «Vector SMG» предназначен для использования в военизированных структурах, таких как полицейские подразделения, подразделения специального назначения, вооруженные силы. Пистолет-пулемет имеет укороченный ствол в 140 мм и оборудован несколькими вариантами производства автоматического ведения огня.

• Второй вариант имеет название «Vector CRB/SO» и предназначен для гражданского рынка оружия. Пистолет-пулемет имеет длинный ствол в 406 мм, так как в Соединенных штатах на гражданское оружие в короткоствольном исполнении намного тяжелее получить лицензию на приобретение и использование. Ствол оборудован имитатором глушителя для придачи пистолету-пулемету эстетичного вида.

• Гражданский ПП имеет возможность вести только полуавтоматическую стрельбу. Также выпускается вариант с коротким стволом для гражданского рынка под названием «Vector SBR/SO». Все ПП «Kriss Super V» оборудованы планками Пикатинни, расположенными сверху ствольной коробки. Это позволит использовать различные дополнительные приспособления.

• Магазин пистолета-пулемета совместим с «Glock 21», стандартная емкость 13 боеприпасов, удлиненный магазин имеет емкость 30 патронов.

Основные данные ПП «Kriss Super V»:
— калибр 0.45 ACP и 0.40 S&W;
— высота 17,5 сантиметров;
— длина 62 см ;
— вес 2 килограмма;
— скорострельность регулируемая от 800 до 1500 в/мин;
— прицельная дальность 45 метров.

Дополнительная информация

• Стоимость одного ПП «Kriss Super V» равна 1500-2000 долларов, в зависимости от варианта исполнения. Попытка создать массовый и недорогой пистолет-пулемет не получилась. Военное ведомство США не увидело в ПП «Kriss Super V» отличительных особенностей. Все аналоги уступают ему по многим характеристикам.

• А ведь взяв его на вооружение основным личным оружием, вполне мог получить распространение, как советский «Калашников», ведь, на самом деле у них есть много общего — повышенная надежность, неприхотливость и высокие поражающие показатели.

/По материалам softmixer.com и topwar.ru/

army-news.ru

пулемет Крисс Вектор (Kriss Vector SMG, KRISS Super V System)

Американский пистолет — пулемет Kriss Vector предназначен для вооружения полиции и армии. Для продажи на рынке гражданского оружия и для вооружения различного рода охранных структур выпускаются самозарядный карабин и пистолет, разработанный на базе Крисс Вектор. Главной особенностью пистолета — пулемета Крисс Вектор является автоматика перезарядки за счет свободного хода затвора с перенаправлением вниз вектора отдачи при стрельбе.

Первые прототипы пистолета — пулемета Kriss Vector появились в 2004 году, однако конструкция с перенаправлением вниз вектора отдачи затвора была запатентована 10 апреля 2007 года (US patent 7201094). Она получила название KRISS Super V System (KSVS). Патент выдан на имя конструктора Рено Керба (Renaud Kerbrat) и Яна Хенрика Джебсена (Jan Henrik Jebsen), сотрудников компании Gamma KDG Systems SA, основанной в 2002 году в Швейцарском городе Нюон. Позже компания была переименована в KRISS Systems SA. Серийным производством пистолетов — пулеметов Крисс Вектор с 2009 года занимается американская компания Transformational Defense Industries, Inc. (TDI), которая также была переименована в KRISS USA Inc.

Схема работы механики пистолета — пулемета Крисс Вектор довольно проста, затвор имеет дополнительный противовес, который связан с затвором и вставляется цапфами в фигурные прорези внутри корпуса пистолета — пулемета. В отличии от затвора, который ходит горизонтально, противовес затвора ходит в вертикальной плоскости под небольшим наклоном. При стрельбе отдача толкает затвор назад, при этом затвор толкает противовес вниз, компенсируя подскок оружия вверх. Данная система и получила название KRISS Super V System (KSVS), подобное техническое введение улучшает кучность стрельбы. Ударно — спусковой механизм пистолета — пулемета позволяет ведение огня одиночными выстрелами, по два патрона и очередями. Флажок переводчика режимов ведения огня двусторонний, он расположен над механизмом противовеса. Для питания патронами применяются либо магазины от пистолета Glock 21 на 13 патронов, либо на 30 патронов конструкции собственной разработки. Кнопка защелки магазина расположена на передней стенке окна приемника магазина. Флажок механического предохранителя двусторонний, расположен над рукояткой пистолета — пулемета. Ствол быстросменный, защелка ствола расположена на левой стороне пистолета — пулемета. Приклад складной, поворотом он убирается на правую сторону. Корпус пистолета — пулемета Kriss Vector сделан из синтетических материалов, ультрамида и нейлона.

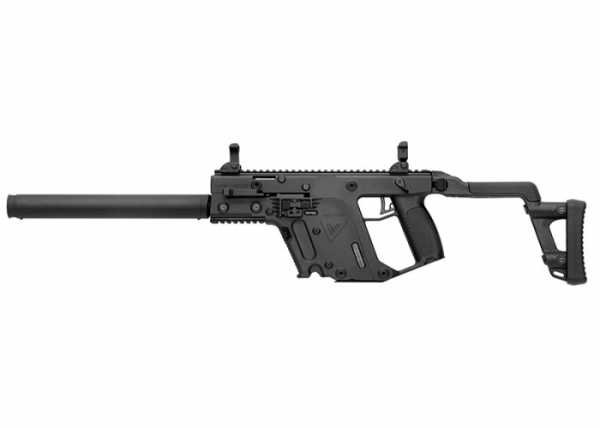

Самозарядный карабин Kriss Vector. Внешне отличить от варианта пистолет — пулемет просто, на варианте карабин и пистолет нет флажка переводчика режимов огня. На фотографии магазин на 30 патронов, боевой фонарь над кожухом ствола, коллиматорный прицел, тактический ремень и дополнительная рукоятка — сошка.
