Немецкий пистолет Парабеллум, технические характеристики и устройство, разборка и сборка

Парабеллум — подробный обзор немецкого пистолета
«Парабеллум» — «Si vis pacem, para bellum» («Хочешь мира, готовься к войне»)
Пистолет Люгера - это, с моей точки зрения самый элегантный пистолет, из когда либо стоящих на вооружении.

В 1898 году модифицировав рычажную систему запирания Борхарда, Люгер сделал ее более компактной, создав по сути совершенно новый пистолет. Отличаясь спортивным спуском, удачно выбранным углом рукояти, обеспечивающей комфортное удержание и удобное прицеливание, Парабеллум имел хорошую точность стрельбы. Однако, пистолет был сложным и дорогим в производстве, и весьма чувствителен к загрязнению.
4 мая 1900 году Швейцария принимает на вооружение своей армии Парабеллум под названием «Pistole, Ordonnanz 1900, System Borchardt-Luger». Чуть позже Георг Люгер, вместе с фирмой Deutsche Waffen und Munitionsfabriken создаст свой патрон под пулю калибра 9 мм, и на свет появляется самый удачный и массовый пистолетный патрон в мире 9х19 мм Люгер/Парабеллум. В 1904 году парабеллум калибра 9 мм принимается на вооружение германского флота, а в 1908 - германской армии. В дальнейшем Люгеры состояли на вооружении Третьего Рейха.

Специфика конструкции, принцип работы
Автоматика пистолета основана на принципе короткого хода ствола. Запирание казенника происходит с помощью системы шарнирно соединённых рычагов кривошипного механизма, затвор находясь в крайнем переднем положении, занимает позицию «мертвой точки», обеспечивая надежное запирание.
При выстреле ствол с ствольной коробкой начинают совместный откат в противоположную сторону выстрела, как только два ролика встретиться с наклонными выступами рамки пистолета, произойдет отпирание казенной части, ствол с ствольной коробкой останавливается, а затвор продолжая движение назад экстрагирует стрелянную гильзу. Под действием возвратной пружины, затвор возвращается в крайнее переднее положение, досылая патрон, взводит ударно-спосковой механизм, и занимает крайнее переднее положение.
Ударно-спусковой механизм встроен в затвор и связывается /разобщается с спусковым крючком с помощью хитрого механизма боковых рычагов.

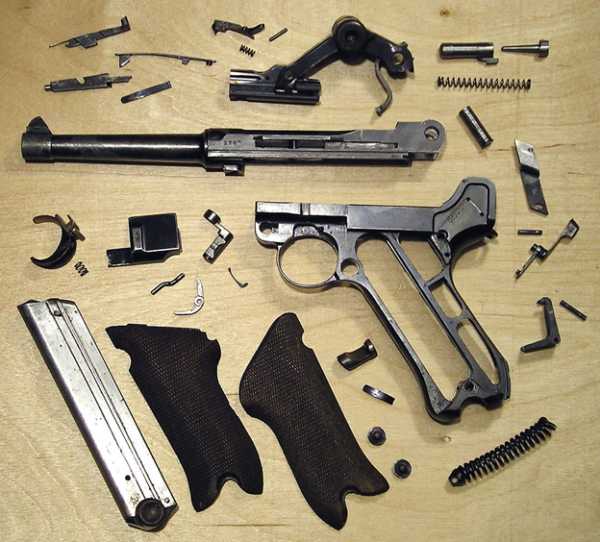

Разборка «Парабеллумов»
Как и любой другой пистолет, Люгер требует обслуживание после стрельбы. Для этого производиться неполная разборка пистолета, в следующем порядке:
1 - Вынув магазин, взводим затвор, чтобы убедиться в отсутствии патрона в патроннике.
2 - На рамке пистолета, у спускового крючка поворачиваем защелку вниз, отделяя ее вместе с пластиной включающей в себя элементы УСМ.
4 - Ствол вместе с ствольной коробкой сдвигаем вперед и отделяем от рамки пистолета.
5 - Выведя затвор из зацепления с стволом, достаем штифт, удерживающий затвор в ствольной коробки, и сдвигая затвор по ствольной коробки назад, достаем его.
6 - С помощью любого металлического стержня утапливается и поворачивается на четверть оборота упор боевой пружины. Преодолевая ее сопротивление, разъединяют затвор с боевой пружиной, извлекая ударник.
7 - Можно извлечь спусковой крючок с пружиной, сдвинув его в сторону.

Неполная разборка пистолета закончена, можно произвести чистку оружия. Сборка осуществляется в обратном порядке.

Модификации Парабеллума

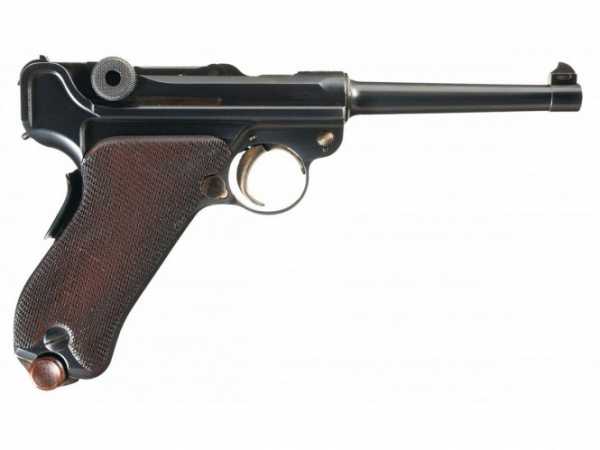

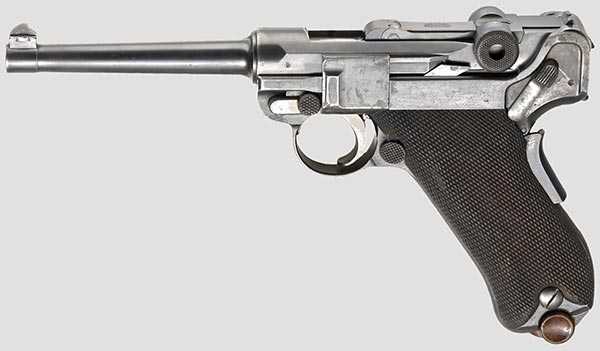

1) М.1900
Самая первая модель 1900 года, под патрон 7,65×21 мм. Данный пистолета был принят на вооружение Швейцарской армии в 1900 году.

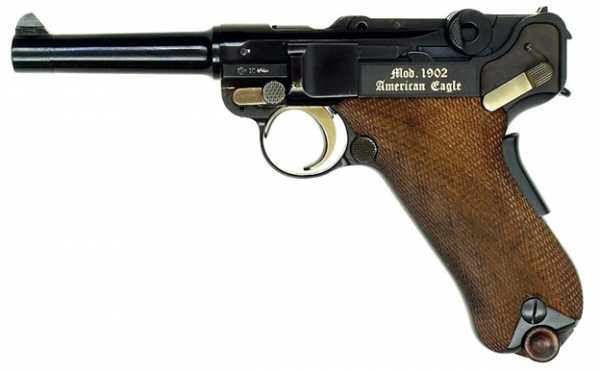

2) М.1902
Дальнейшее развитие варианта М.1900 под новой пистолетный патрон 9х19 мм. Для нового калибра ствол пришлось сделать толще и короче, чем у предыдущей модели, а число нарезов в стволе увеличить с четырёх до шести.

3) М.1904
Первая массовая модель пистолета «Люгер». Изменения потерпел пружинный выбрасыватель, который был заменен на выбрасывателем нового типа с вертикальным зубом. Данная модель имеет перекидной прицел на дистанции 100 и 200 м.

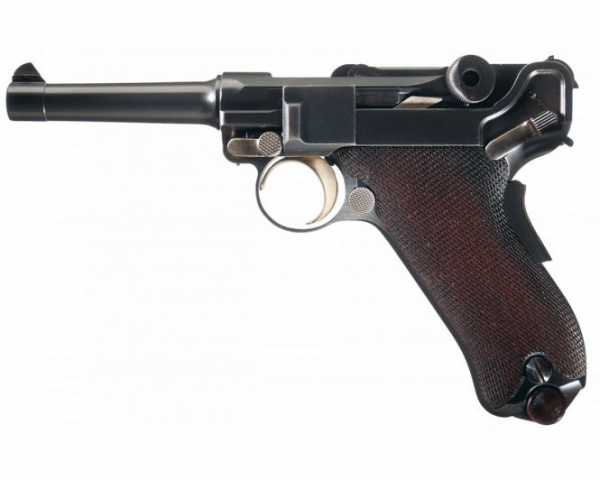

4) М.1906
В модель 1906 года впервые были внесены серьёзные изменения. Пластинчатую возвратную пружину в рукоятке заменили витой, расположенной вертикально. Также была изменена конструкция предохранителя, он был перемещён вниз и стал запирать шептало, надежно предохраняя пистолет от произвольного выстрела.

5) М.1908
Парабеллум 1908 года назывался просто «Пистолет 08», или P08. Отличаясь от модели 1906 тем, что автоматический предохранитель был удалён и остался только флажковый.

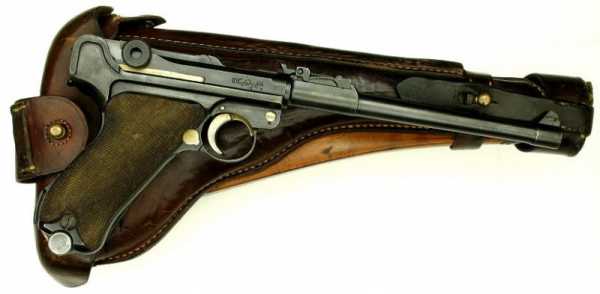

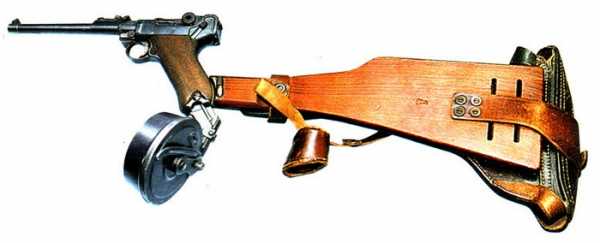

6) Артиллерийская модель
Это пистолет-карабин, имеющий удлиненный до 317 мм ствол, и приставной деревянный приклад, который по совместительству мог быть сниматься и быть кобурой пистолета. Были варианты с 32-патронный дисковый магазином.

mirpnevmatiki.ru

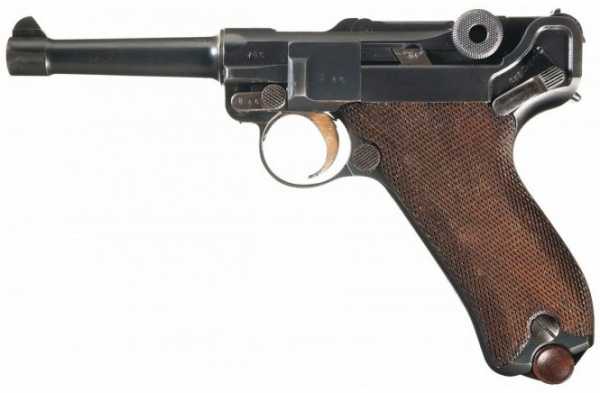

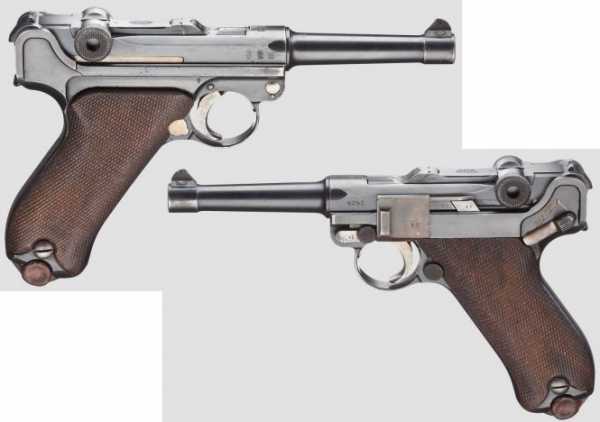

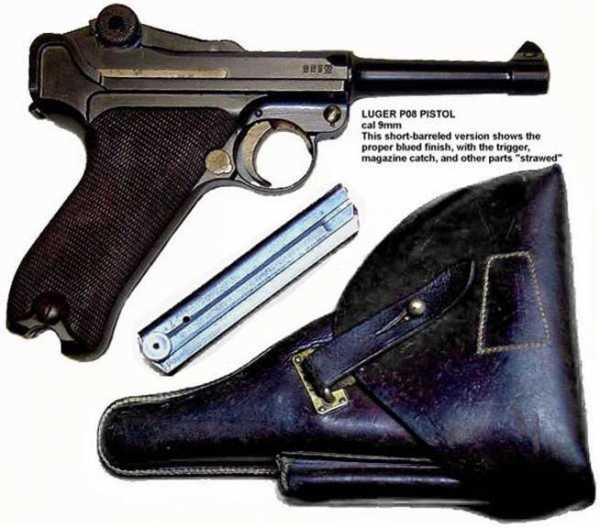

Пистолет P.08 Парабеллум с 1908 по 1914 год выпуска (Pistol 08 Parabellum 1908—1914) |

После принятия на вооружение флотом пистолета Люгер Морской образца 1904 года, германская армия так же задумалась о замене устаревших рейхсревольверов M1879 и M1883 самозарядным пистолетом. В период между 1906—1907 годом государственная комиссия проводила тесты и сравнения между новыми пистолетами, представленными Фроммером, Маузером и Люгером. Комиссия выдвигала определенные требования к будущему армейскому пистолету. Применительно к пистолету Парабеллум решено было взять за основу пистолет Парабеллум модель 1906 года (Luger 1906 Pistol), внеся в его конструкцию незначительные изменения: калибр оружия должен был быть 9 мм, длина ствола 100 мм, автоматический предохранитель решено было убрать.

Весной 1907 года были изготовлены для войсковых испытаний чуть больше 200 прототипов пистолета P.08 Парабеллум, которые получили временное официальное название «9 mm Luger pistol with Flat-nosed Steel Jacketed Bullet».

Пистолеты направили для испытания в экспедиционные пехотные отряды. Они имели серийные номера в диапазоне от 1 и примерно до 220. На левой стороне затворной коробки и левой стороне ствола этих пистолетов нанесены клейма. Оружие имеет все признаки пистолета Парабеллум новой модели (Parabellum New Model) - короткая рамка, короткая затворная коробка, закругленная верхняя часть затвора, указатель наличия патрона в патроннике в виде выступающего вверх выбрасывателя с текстом «GELADEN».

Прототипы пистолетов P-08 Парабеллум были изготовлены путем переделки обычной рамы пистолета Люгер с автоматическим предохранителем. Из оружия был убран рычаг автоматического предохранителя, в связи с чем пришлось менять и конструкцию ручного предохранителя. Для этой цели паз для выступа ручного предохранителя в передней части был проточен, а задняя часть паза запаяна. Надпись «GELADEN» на левой стороне рамки, ранее размещенная в нижней части, была удалена. Эту надпись перенесли выше и теперь она расположилась напротив верхнего положения флажка ручного предохранителя. Изменениям была подвергнута и левая щечка рукоятки. Характерным признаком этих пистолетов является наличие отверстия в нижней части рамки, изначально предназначенного для установки оси рычага автоматического предохранителя.

22 августа 1908 года Кайзер Вильгельм II подписал указ о принятии на вооружение армии 9 мм пистолета Парабеллум под официальным названием «Pistole 08». DWM 6 ноября 1908 года получила первый крупный военный контракт на поставку 50 000 пистолетов для германской армии, к изготовлению приступили в 1909 году. Оружие имело ствол длиной 100 мм, только ручной предохранитель, в задней части его рукоятки отсутствовал выступ с пазами для крепления съемного приклада. Именно отсутствие выступа с пазами для крепления приклада является одним из основных признаков ранних пистолетов P.08 Парабеллум.

В оружии установлен выбрасыватель, который являлся индикатором наличия патрона в патроннике. Еще одним признаком ранних пистолетов П-08 Парабеллум является удлиненный задний выступ спускового рычага, который упирается в рычаг предохранителя и при включенном предохранителе не позволяет взвести ударник оружия. У этих пистолетов, так же как и у прототипов на левой стороне затворной коробки и левой стороне ствола нанесены приемные клейма.

Серийные номера у первых пистолетов P.08 Parabellum наносили на переднюю часть рамки и нижнюю часть ствола. Ранние пистолеты среди коллекционеров получили название - пистолет P.08 Парабеллум DWM первый выпуск, военный заказ (First Issue Model 1908 DWM Military contract Luger pistol)

. Luger P.08 изначально выпускала только компания DWM (Deutsche Waffen und Munitionsfabriken Aktien-Gesellschaft). В верхней части переднего рычага затвора пистолетов P.08 Парабеллум наносили клеймо предприятия. У ранних пистолетов 1909 года (серийные номера 1-1000, 1000—1500b) выпуска и начала 1910 года (серийные номера 1500b-5000b) в верхней части патронника отсутствовала какая-либо маркировка.

Почти у всех 9 мм пистолетов Парабеллум патронник имеет ступенчатую форму. Основной диаметр патронника, в соответствии с чертежами (Blueprint P.08 Luger Pistol), равен 9,85 мм. На расстоянии 12,1 мм от казенного среза ствола диаметр патронника ступенчато уменьшается до 9,75 мм. Ступенчатая форма патронника должна была обеспечивать более плотную посадку гильзы в патроннике после выстрела и замедленное ее извлечение из пистолета. Это увеличивало начальную скорость пули. Люгер получил патент DRP 237 192 от 16 февраля 1910 года на такую конструкцию патронника. В последние годы Второй мировой войны, в связи с дефицитом латуни, гильзы патронов 9×21 mm Parabellum для экономии начали изготавливать из стали. Применение стальных гильз в пистолетах Парабеллум вызвало проблемы с работой автоматики, так стальные гильзы в отличии от латунных менее эластичны и излишне задерживались за ступеньку патронника. По этой причине в 1942 году патронники Парабеллумов стали делать без ступеньки, а с гладкими стенками.

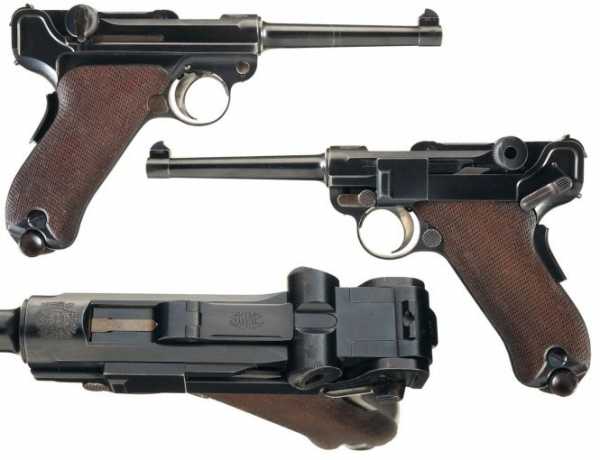

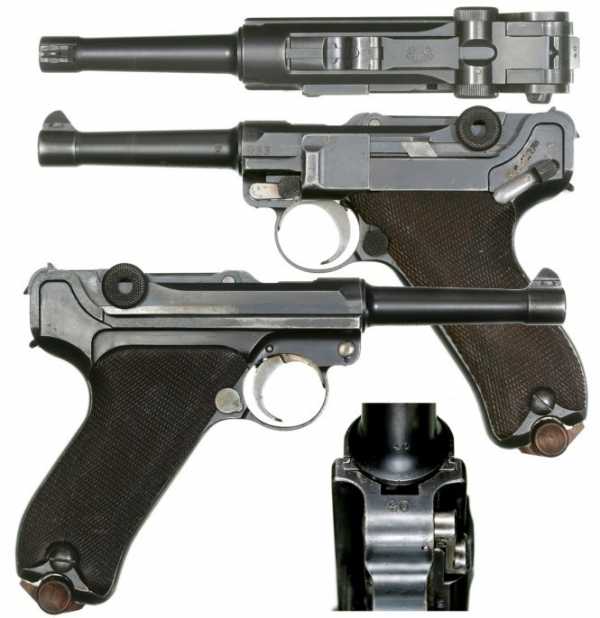

Пистолет P.08 Парабеллум DWM второй выпуск, военный заказ (Second Issue Model 1908 DWM Military contract Luger pistol) начали выпускать примерно с начала 1910 года. Эти пистолеты отличаются от первого выпуска тем, что в верхней части патронника у них нанесен год выпуска оружия. Пистолет P.08 Парабеллум 1910 года выпуска (DWM Model 1908 Military Luger, Dated 1910) имеет маркировку в верхней части патронника в виде цифры «1910».

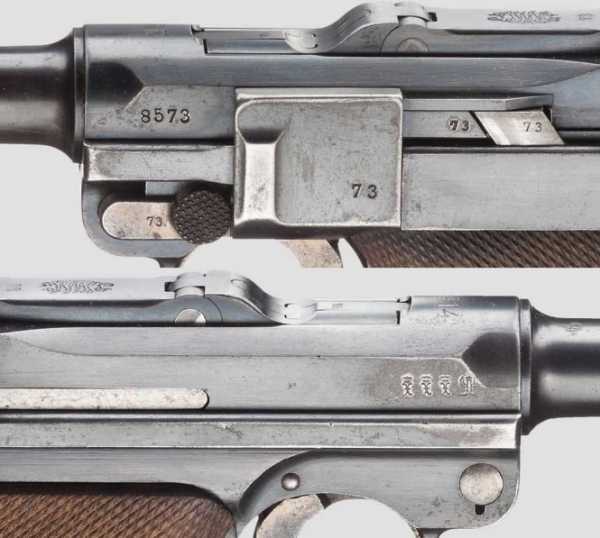

У пистолетов P.08 Parabellum 1910—1911 годов выпуска приемные клейма нанесены на правой стороне затворной коробки, а на левой стороне нет никаких изображений.

Начиная с 1912 года в маркировку пистолетов, изготавливаемых фирмой DWM, вновь внесли изменения, чтобы она соответствовала маркировке наносимой на пистолетах, изготовленных в государственном арсенале г. Эрфурт.

Клейма вновь были размещена на правой стороне затворной коробки, а на ее левой стороне появился серийный номер. Кроме того последние две цифры серийного номера разместили на крышке спускового механизма и рычаге замыкателя.

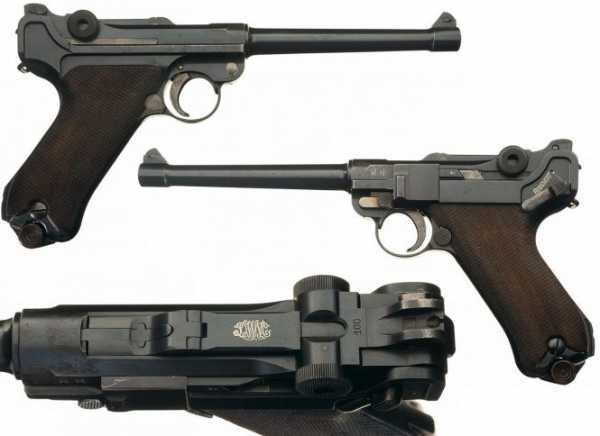

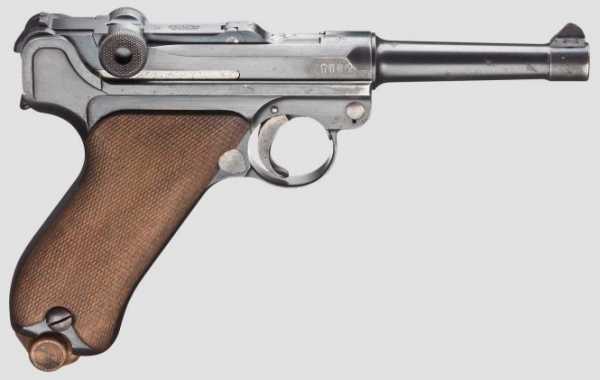

Пистолет P.08 Parabellum с рукояткой без выступа с пазами для крепления съемного приклада, выпускался компанией DWM примерно до середины 1914 года. Ниже на фото показан пример размещения клейм и серийных номеров на пистолете 1908 DWM Military contract Luger, изготовленном на заводе DWM с маркировкой 1914 в верхней части патронника.

В книге «The Borchardt & Luger Automatic Pistols» авторы приводят следующие данные о серийных номерах пистолетов P.08 Парабеллум DWM в зависимости от года выпуска: 1909 год (без маркировки в верхней части патронника) — 1-1000, 1000—1500b,

1910 год (без маркировки в верхней части патронника) - 1500b-5000b, 1910 год (с маркировкой 1910 в верхней части патронника) — 5000b-5000c, 5000c-7000c, 1910—1911 год (с маркировкой 1910 или 1911 в верхней части патронника) — 7000c-3500e, 1911 год (с маркировкой 1911 в верхней части патронника) — 1000c-10000d, 1e-3000e, 3000e-5000e, 1912 год (с маркировкой 1912 в верхней части патронника) — 1-5000, 5000-10000, 1913 год (с маркировкой 1913 в верхней части патронника) — 1-6000a, 6000a-1000e, 1914 год (с маркировкой 1914 в верхней части патронника) — 1-5000, 5000-10000c.

Несмотря на то, что компания DWM наладила серийный выпуск пистолетов, доведя его до 1500 пистолетов в неделю, ее заводы не справлялись со столь крупным военным заказом. По этой причине начиная с 1911 года выпуск пистолетов P.08 Парабеллум был налажен в государственном арсенале города Эрфурт (Erfurt Rifle Factory).

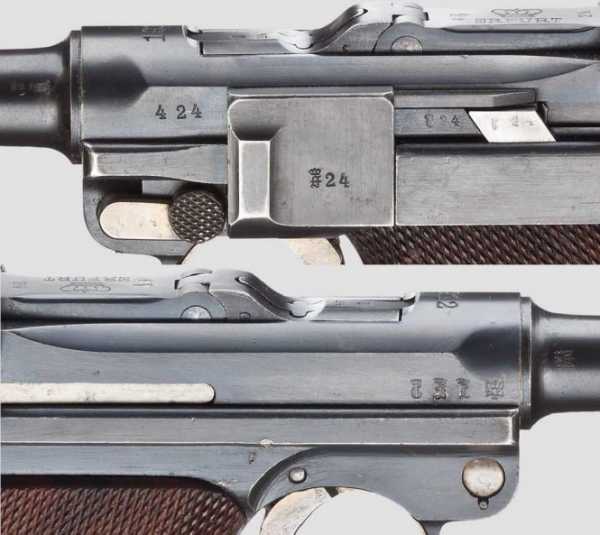

Пистолеты P.08 Парабеллум Эрфурт 1911—1914 годов выпуска, военный заказ (Model 1908 Erfurt Military contract Luger pistol 1911—1914) в верхней части переднего рычага затвора имеют характерную маркировку в виде текста «ERFURT» под короной. В верхней части патронника этих пистолетов нанесена маркировка с годом выпуска оружия.

Пистолеты P.08 Parabellum изготовленные на эрфуртском арсенале в период с 1911 по 1914 год (Erfurt Model 1908 Military Luger) так же в нижней части рукоятки не имеют выступа с пазами для крепления съемного приклада.

Инспекторские приемные клейма размещены на правой стороне затворной коробки, пистолетов П.08 Парабеллум производства арсенала города Эрфурт. На левой стороне затворной коробки эрфуртских пистолетов размещен серийный номер оружия.

Пистолеты изготовленные компанией DWM и арсеналом Эртфурт до 1913 года поставлялись без рычага затворной задержки. Возможно их было решено не устанавливать, чтобы уменьшить себестоимость оружия и упростить его конструкцию. У пистолетов Парабеллум без затворной задержки отсутствует отверстие с установленным штифтом с правой стороны рамки.

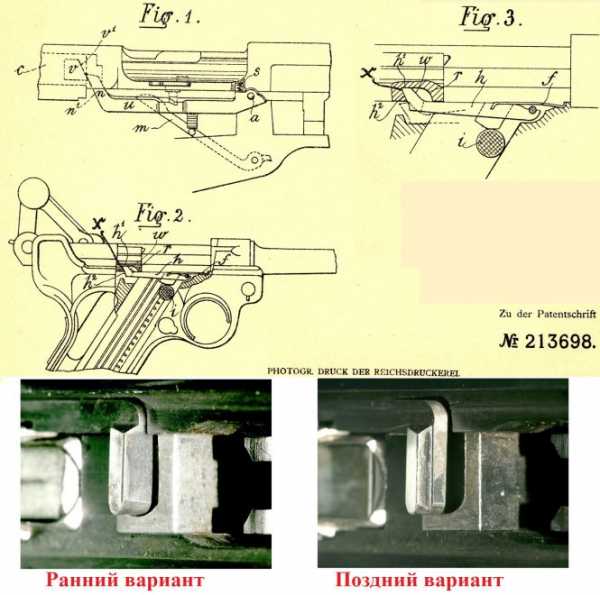

К слову сказать патент DRP 130 847 на затворную задержку к пистолету Георг Люгер получил еще 06 мая 1900 года. Принцип работы механизма был основан на том, что после израсходования боеприпасов кнопка подавателя магазина приподнимает рычаг затворной задержки и затвор упираясь в него остается в крайнем заднем положении. После установки в оружие заполненного патронами магазина, стрелку достаточно чуть отвести затвор назад, для того чтобы затворная задержка под действием своей пружина опустилась в паз рамки. После отпускания затвора, он устремляется вперед, досылая патрон из магазина в патронник.

Спустя несколько лет Георг Люгер внес изменение в конструкцию затворной задержки и получил новый патент DRP 213 698 от 07 ноября 1907 года. Изменения были внесены для более надежной фиксации затвора затворной задержкой. Это обеспечивалось двумя способами. Во первых изменился угол передней части рычага затворной задержки, что предотвращало соскальзывания затвора с нее. Во вторых роль упора для затвора теперь выполняла не только передняя выступающая вверх часть затворной задержки, но и ее боковой рычаг. В более позднем варианте он так же выступает над поверхностью паза рамки, при воздействии кнопки подавателя пустого магазина.

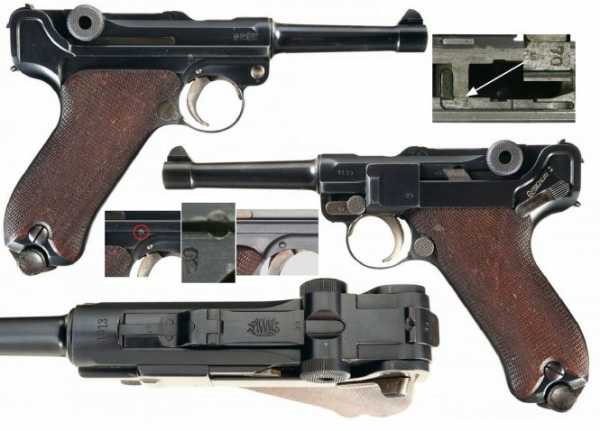

В 1913 году все пистолеты германской армии были подвергнуты модернизации и в них были установлены затворные задержки, которые несомненно облегчали заряжание оружия. В верхней части рычага затворной задержки были нанесены последние две цифры серийного номера. Для установки оси затворной задержки с правой стороны рамки делалось отверстие, в которое запрессовывался штифт. Рядом с штифтом на рамке наносили приемное клеймо. Клеймо так же наносили на рычаг затворной задержки рядом с серийным номером. Именно у переделанных пистолетов P.08 Парабеллум с правой стороны рамки виден установленный штифт и приемное клеймо рядом с ним.

Начиная с 1913 года все пистолеты P.08 Parabellum, изготавливаемые и в Эртфурте, и на предприятии DWM изначально снабжались затворной задержкой. При этом у этих пистолетов с правой стороны рамки нет отверстия с установленным штифтом.

В период между 1908 и 1914 годами в конструкцию пистолета P.08 Парабеллум было внесено несколько изменений. Так после 1912 года была изменена форма нижней части паза в рамке пистолета, где размещалась возвратная пружина. Изначально нижняя часть паза имела выступ, оставшийся от Старой модели Парабеллума, когда еще использовалась плоская возвратная пружина. На Эрфуртском заводе этот паз начали делать ровным уже в конце 1911 года, на DWM лишь в началу 1913 года. Рабочие чертежи пистолета P.08 Парабеллум датируемые 1913 годом уже содержат это изменение.

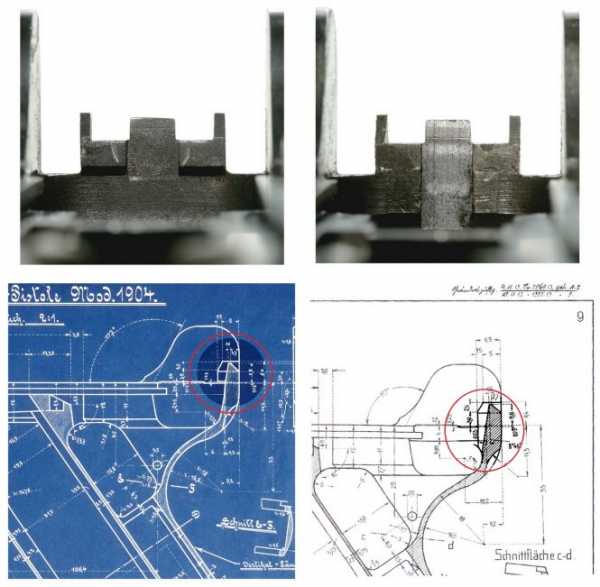

На чертежах за апрель 1913 года видны изменения размеров задней части рамки. Возможно с целью ее усиления, возможно для упрощения процесса металлообработки с внутренней ее стороны утолщение металла было сделано не только вверху, но и по всей высоте. Исследователи утверждают, что на DWM такое изменение было внесено в середине 1914 года, а на Эрфурте с конца 1911 года.

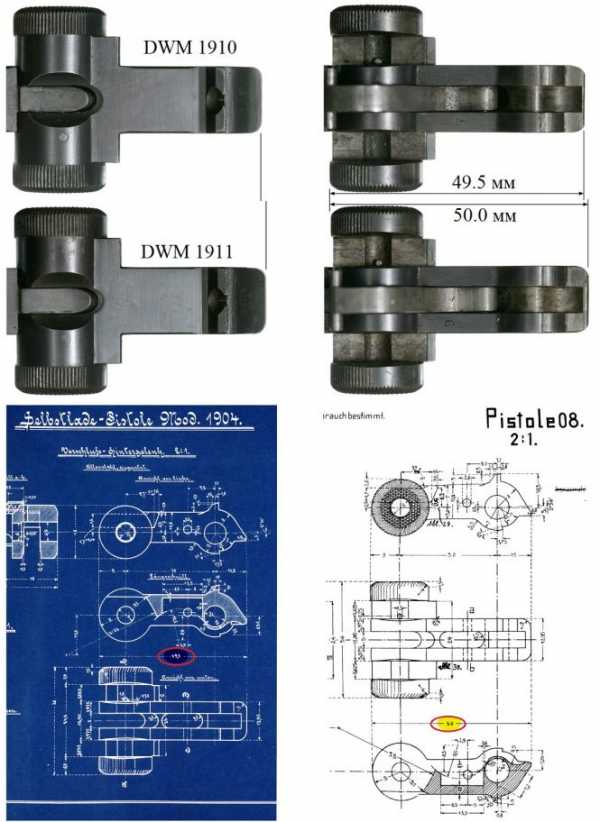

До середины 1910 года длина заднего рычага затвора составляла 49,5 мм. Позже его длина была увеличина до 50 мм. Цель увеличения была в том, чтобы увеличить длину плеча и несколько облегчить ручное взведение затвора.

Еще одно изменение конструкции касается конфигурации нижних выступов затворной коробки. На Старой модели пистолета Парабеллум и Новой модели до 1913 года передняя часть направляющих затворной коробки имеет плоскую форму и боковой скос, расположенный под углом примерно 30 градусов. В конце 1913 года передняя часть направляющих изменила конфигурацию и стала закругленной.

Пистолеты P.08 Парабеллум компания DWM в этот период времени изготавливала так же и для коммерческих продаж. Коммерческий пистолет Парабеллум DWM образца 1908 года (Model 1908 Commercial P.08 Luger) отличается от пистолетов военного заказа отсутствием маркировки в верхней части патронника и отсутствием военных приемных клейм.

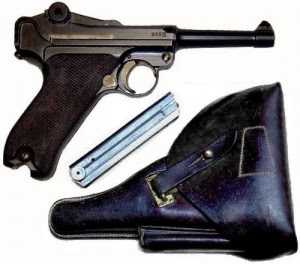

Магазины ранних пистолетов P.08 Parabellum имели деревянные донные части, на которых наносился серийный номер. Пистолет комплектовался кожаной кобурой с верхним клапаном, имеющим ременную застежку. Отсек для размещения запасного магазина располагался на передней части кобуры. С внутренней стороны клапана магазина пришивался карман, в котором размещалась отвертка.

Принятие на вооружение пистолета P-08 Парабеллум германской армией в 1908 году стало триумфом как для его конструктора Георга Люгера, так и для компании DWM, получившей крупный государственный военный заказ. Пистолеты P.08 Luger с 1908 по 1914 год выпуска пользуются хорошим спросом на рынке антиквариата, особенно  среди коллекционеров различных моделей пистолета Парабеллум. Цена на эти пистолеты колеблется в пределах от 1000 до 1500 долларов. Ранние пистолеты P.08 Parabellum без затворной задержки, которые впоследствии не подверглись модернизации, особенно ценны. Их стоимость может превышать 3000 долларов.

Для написания статьи использовалась информация и иллюстрации из книги «The Borchardt & Luger Automatic Pistols», авторы Joachim Görtz и Dr Geoffrey Sturgess. В данной книге Вы сможете найти еще больше информации о пистолетах Борхард и Парабеллум, их разновидностях, а так же особенностях конструкции.

Андрей Пасюта

Популярность: 4%

Читайте интересные материалы нашего сайта:


Перейти на главную страницу сайта Старинное огнестрельное оружие

historypistols.ru

Общая классификация пистолетов Люгер (Luger variations). Пистолеты Парабеллум модель 1902, Парабеллум модель 1906 года (Parabellum Model 1902, Parabellum Model 1906) |

Пистолет Парабеллум (Parabellum) или как его иногда называют Люгер (Luger) в течение всего периода изготовления неоднократно подвергался модернизации. Особенно много изменений в конструкцию пистолета было внесено в первые несколько лет с 1900 по 1908 год. Эволюция пистолета связана не только с желанием Георга Люгера улучшить оружие, но порой и с конкретными требованиями потенциальных заказчиков.

Описать все существующие разновидности пистолетов Парабеллум в рамках нескольких статей просто невозможно. По этой причине сайт HistoryPistols.ru сделает обзор лишь основных моделей пистолета, попытается проиллюстрировать и описать особенности их конструкции.

Перед тем как приступить к рассказу о той или иной модели пистолета Люгер, вероятно имеет смысл дать общую классификацию пистолетов Парабеллум.

Все пистолеты Парабеллум можно классифицировать по различным признакам. Так в зависимости от назначения выделяют экспериментальные или тестовые пистолеты Парабеллум (Prototype & Test Lugers), пистолеты серийного производства военного назначения (Military Luger) и коммерческое оружие (Commercial Luger). Тестовые пистолеты, представляемые на различные испытания, особенно отличаются по конструкции, так как являются по сути экспериментальными или прототипами серийных моделей. В зависимости от особенностей конструкции пистолеты Парабеллум можно разделить на стандартные модели Парабеллум, морские модели Парабеллум, длинные или артиллерийские модели Парабеллум и пистолеты-карабины Парабеллум. Стандартные модели пистолета Парабеллум (Standard Models Luger) разделяются на модель: 1900, 1902, 1906, 1908, 1914 годов. Особенности конструкции стандартного пистолета Парабеллум 1900 года (Luger 1900) подробно описан на примере швейцарской модели в статье Швейцарский пистолет Парабеллум модель 1900 года (Pistole, Ordonnanz 1900).

Морская модель пистолета Парабеллум (Naval Models Luger) стала первой моделью пистолета Люгера, который был принят на вооружение Германии. Пистолет у компании DWM заказал Военно-Морской флот. Пистолет отличается от стандартного более длинным стволом, улучшенным целиком и возможностью крепления к рукоятке съемной кобуры-приклада.

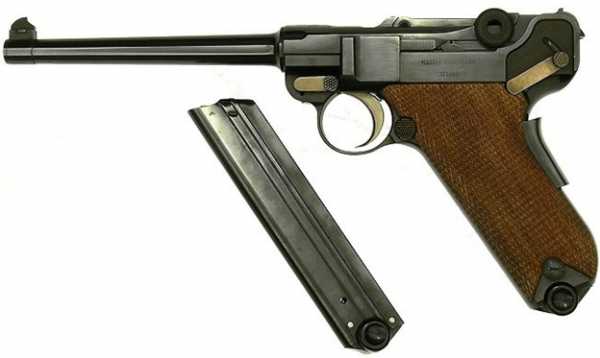

Длинный или артиллерийский пистолет Парабеллум (Long or Artillery Models Luger) отличается от стандартных моделей пистолетов еще более удлиненным стволом. Эти пистолеты были предназначены для вооружения артиллеристов, пулеметных расчетов и первых военных летчиков. В оружии был установлен ствол длиной 200 мм. Целик пистолета регулируемый, с градуировкой для стрельбы от 100 до 800 метров.

Пистолеты-карабины Парабеллум (Carbine Models Luger) особенно отличались от обычных пистолетов Люгера, так как были оборудованы не только длинным стволом, но и размещенным под ним цевьем, как у длинноствольного оружия. Пистолеты-карабины Парабеллум обычно комплектовались полноценными съемными прикладами, которые крепились к рукоятке. Оружие в таком виде представляет собой небольшой карабин. Вероятно, на появление пистолетов-карабинов Парабеллум повлиял опыт компании Маузер по изготовлению и продвижению на гражданский рынок пистолетов-карабинов Carbine Mauser C96.

Пистолеты Парабеллум можно классифицировать в зависимости от предприятия изготовителя. Изначально пистолеты Люгера изготавливала компания DWM (Deutsche Waffen und Munitionsfabriken Aktien-Gesellschaft). Позже, большое количество пистолетов Парабеллум было выпущено с маркировкой оружейного завода Маузер. Однако были и другие производители пистолетов Люгер.

Помимо DWM (DWM Production Lugers) и Маузер (Mauser Production Lugers) выпуск пистолетов Luger был налажен на предприятиях Викерс (Vickers LTD Production Lugers), Кригофф (Krieghoff Production Lugers), Эрфурт (Erfurt Production Lugers), Симсон (Simson Production Lugers), оружейной фабрике в  швейцарском Берне (Swiss Berne Production Lugers). Обычно эти пистолеты имеют в верхней части переднего рычага затвора индивидуальную маркировку, указывающего на производителя.

Кроме того в отдельную группу можно выделить пистолеты Георга Люгера, которые были изготовлены для тестовых испытаний и по контрактам для различных стран.

Пистолеты Парабеллум в разное время закупали и запрашивали для проведения испытаний: Швейцария, Болгария, США, Россия, Голландия, Великобритания, Чили, Португалия, Сербия, Турция, Персия и ряд других стран. Пистолеты, изготовленные для экспорта, как правило, в верхней части патронника имеют индивидуальную маркировку. Достаточно часто маркировка представляет собой изображение национального герба страны, в которую направлялось оружие.

Все пистолеты Парабеллум исследователи обычно разделяют на две большие категории: Старая модель пистолета Парабеллум (Parabellum Old Model) и Новая модель пистолета Парабеллум (Parabellum New Model). Конечно же существует большое количество пистолетов, так называемого переходного периода, в которых сочетаются признаки как Старой, так и Новой модели Люгера. Типичным представителем Старой модели Люгера (Old Luger) является Швейцарский пистолет Парабеллум образца 1900 года (Pistole, Ordonnanz 1900).

Конструктивные изменения вносились в пистолет Парабеллум и в процессе эволюции Старой модели. Так например рычаг автоматического предохранителя у пистолета Борхард-Люгер был узким, в ранних Швейцарских пистолетах 1900 года его ширина была увеличина до 2/3 ширины рамки, а у более поздних Швейцарских пистолетов М1900 ширина рычага автоматического предохранителя стала равна ширине рамки.

Изменениям подвергали и мушку Старой модели Люгера. Менялась высота и ширина ее основания, длина мушки и конфигурация ее задней части.

Тем не менее самые серьезные изменения конструкции пистолета Парабеллум были внесены в период с 1900 по 1906 год, когда происходил переход от Старой модели (Old Model Luger) к Новой модели пистолета Люгер (New Model Luger pistol).

Старую модель пистолета Люгер иногда называют Люгер с длинной рамкой (Luger Long Frame), а новую соответственно Люгер с короткой  рамкой (Luger Short Frame). Длина рамки пистолета Парабеллум Старой модели — 131 мм, длина ее затворной коробки — 132 мм. Длина рамки пистолета Парабеллум Новой модели - 129 мм, длина затворной коробки Новой модели Люгера — 130 мм. Уменьшение размера рамки произошло после того, как в 1902 году для пистолета был разработан патрон калибра 9 мм Parabellum. Длина гильзы нового патрона была на 2 мм короче, чем длина гильзы патрона 7,65 мм Parabellum. Это и позволило уменьшить на 2 мм длину затворной коробки и рамки оружия.

Патрон 9 мм Parabellum был разработан после того, как стало понятно, что останавливающее действие пули калибра 7,65 мм не достаточно для надежного поражения цели. Кроме того в США и Великобритании военные считали эффективными пистолетные патроны калибра не меньше чем .45 или .40. Для того чтобы заинтересовать потенциальных покупателей этих стран, компании DWM необходимо было увеличить калибр своего пистолета. Решение было найдено довольно простое и эффективное. Гильзу патрона  7,65 мм Parabellum немного укоротили (с 21,5 мм до 19,1 мм), расширили бутылочную часть дульца гильзы до 9 мм и сделали гильзу цилиндрической формы. При этом общая длина патрона осталась почти неизменной — 29,6 мм (у патрона 7,65 мм Parabellumу длина патрона составляла 29,8 мм).

Это позволило изначально не менять в оружии не только магазин, но и рамку и затворную коробку пистолета. Достаточно было лишь изменить затвор, и ствол, чтобы приступить к изготовлению пистолета Парабеллум калибра 9 мм. Учитывая, что ствол крепился к затворной коробке на резьбе, с точки зрения технологии изготовления оружия требовались минимальные изменения.

Ствол 9 мм пистолета Парабеллум, по сравнению с моделями калибра 7,65 мм, стал чуть более толстым. Длину ствола уменьшили до 98 мм. В остальном 9 мм пистолет внешне не отличался от обычного 7,65 мм пистолета Парабеллум образца 1900 года. В таком виде пистолет был представлен на гражданский рынок, предложен правительствам ряда стран в качестве армейского оружия и получил название 9 мм пистолет Парабеллум модель 1902 года (Luger 1902 Pistol). Несколько сотен образцов коммерческих пистолетов Парабеллум образца 1902 года (DWM Model 1902 Commercial Luger Pistol) были проданы в Европе и США.

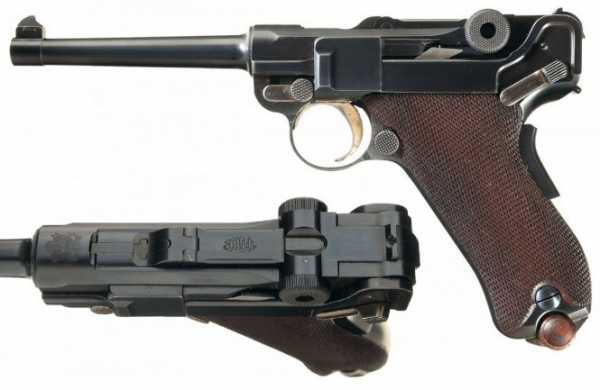

Еще в 1901 году американцы запросили 1000 пистолетов Парабеллум калибра 7,65 мм для испытаний в кавалерийских подразделениях. На патроннике этих пистолетов был изображен герб США и оружие получило название Люгер — Американский орел 1900 года (1900 American Eagle Luger Pistol). После презентации 9 мм пистолета Парабеллум образца 1902 года американцы проявили заинтересованность и запросили 50 пистолетов калибром 9 мм Luger. Однако они поставили условие, что пистолеты должны быть оснащены специальным индикатором (Powell Indicating Device), разработанным Грэмом Х. Пауэллом.

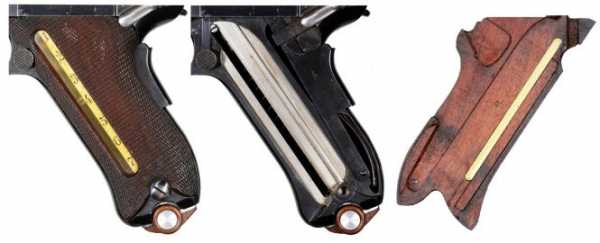

Индикатор представляет собой прорезь в левой щечке рукоятки, в которой сделано прозрачное окно из целлулоида и размещена латунная шкала с выгравированными цифрами от 1 до 7. Специальные магазины для этих пистолетов с левой стороны имеют прорезь, в которой перемещается стержень, закрепленный на подавателе. Данный стержень виден через окно в левой щечке рукоятке и по мере израсходования боеприпасов перемещается, занимая положение напротив цифры, означающей количество оставшихся патронов. Пистолеты, получившие название пистолет Люгер модель 1902 года с индикатором патронов (Powell Indicating Device Luger 1902) или пистолет Люгер образца 1902 года Американский орел с счетчиком патронов (1902 American Eagle Cartridge Counter Luger) был представлен на испытания в США к 20 апреля 1904 года.

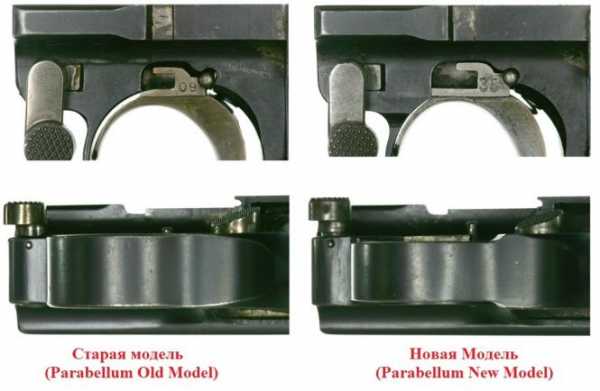

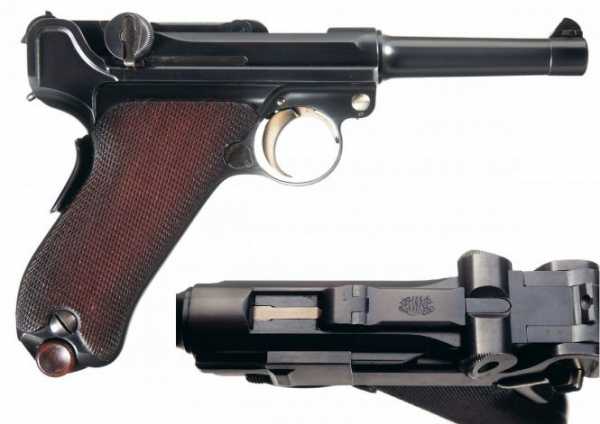

Сравнение особенностей конструкции Старой и Новой моделей пистолета Парабеллум позволяет проследить эволюцию пистолета Георга Люгера в первые несколько лет. Одним из основных отличий Старой и Новой модели Люгера является возвратная пружина. В Старой модели пистолета возвратная пружина пластинчатая с крюком на конце. В Новой модели установлена спиральная пружина, которая крепится к серьге мотыля через специальный возвратный рычаг. Возвратный рычаг закреплен на оси в рамке пистолета.

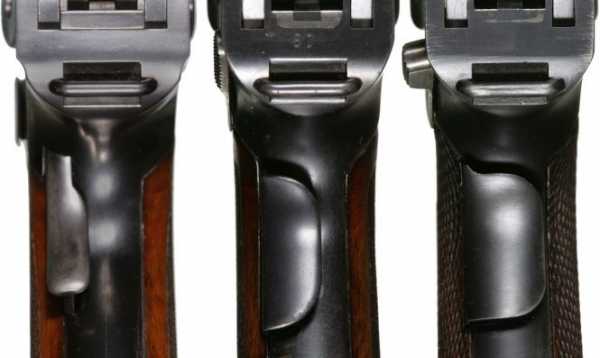

При установке спиральных пружин в рамки пистолетов Парабеллум Старой модели возникла необходимость установки специальной перемычки, в которую упиралась бы верхняя часть пружины. Для этой цели применяли специальный вкладыш, который после вырезания посадочных пазов, устанавливали в рамку и крепили с помощью пайки.

Применение спиральной пружины позволило повысить надежность запирания рычагов затвора. По этой причине отпала необходимость применения в пистолете фиксатора положения затвора. В Старой модели пистолета Люгер этот фиксатор установлен в правом ролике затвора. Новая модель пистолета Парабеллум не имеет как самого фиксатора, так и крюка на рамке, за который этот фиксатор должен зацепляться.

Parabellum Old Model внешне отличается от Parabellum New Model формой роликов затвора. Если у Старой модели ролики скошены в задней части, то у Новой модели ролики без скосов и имеют цилиндрическую форму. На торцевой поверхности роликов выполнена мелкая ромбовидная насечка.

Специалисты отмечают различное положение верхней поверхности заднего рычага затвора (мотыля) относительно поверхности корпуса затворной коробки у Старой и Новой модели пистолетов Luger.  В Старой модели мотыль находится заподлицо с верхней частью затворной коробки. В Новой  модели пистолета Парабеллум мотыль примерно на 0,8 мм выступает над поверхностью затворной коробки.

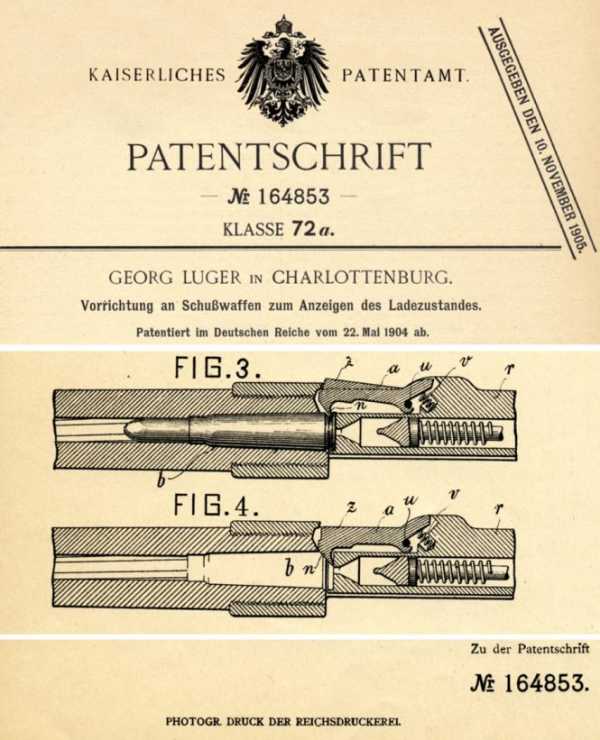

Еще одним характерным внешним признаком, по которому Старую Модель пистолета Парабеллум можно отличить от Новой модели, является конструкция выбрасывателя и форма верхней части затвора. Георгу Люгеру во время ранних испытаний неоднократно указывали на то, что для более безопасного обращения с оружием, необходимо оснастить его индикатором наличия патрона в патроннике. Люгер довольно легко решил эту проблему и 22 мая 1904 года зарегистрировал в Германии патент №164853. Согласно патента роль индикатора выполнял рычаг выбрасывателя. Когда патронник был пуст, выбрасыватель находился заподлицо с верхней частью затвора. При наличии патрона или гильзы в патроннике пистолета рычаг выбрасывателя выступал вверх и сигнализировал о том, что оружие заряжено.

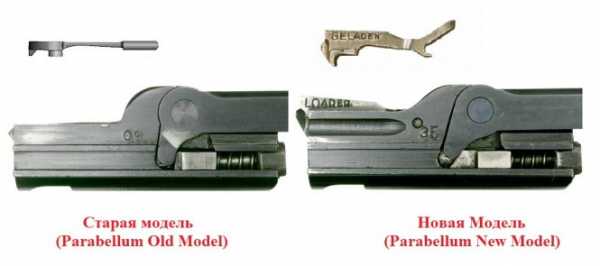

Если выбрасыватель Старой модели Люгера представлял собой прямой пружинистый рычаг, то у Новой модели рычаг выбрасывателя стал иметь сложную форму и снабжался отдельной спиральной пружиной. Вскоре на боковой поверхности рычага начали наносить текст, указывающий на то, что оружие заряжено. Причем текст был выполнен на языке страны, в которую оружие поставлялось. Для пистолетов предназначенных для Германии наносили текст «GELADEN», для англоязычных стран «LOADED», для Болгарии «ПЪЛЕНЪ» и т.д.

Применив новый выбрасыватель, конструктору пришлось изменить форму верхней части затвора. Если у Старой модели Люгера верхняя часть затвора плоская, то Новая Модель Люгера имеет закругленную верхнюю часть. Кроме того у Новой модели Парабеллума появилась вертикальная прорезь в верхней части патронника, куда входит передняя часть рычага выбрасывателя, у Старой модели такой прорези нет.

В процессе формирования внешнего вида Новой модели пистолета Парабеллум изменился ручной предохранитель. У пистолетов Борхард-Люгер головка рычага предохранителя с насечкой более длинная, чем у более поздних моделей. У ранних пистолетов Старой Модели насечка на поверхности рычага ручного предохранителя была сделана прямоугольной. Позже насечку начали выполнять в виде параллельных проточек. Индикацией включенного положения предохранителя в ранних пистолетах Старой Модели служила шлифованная площадка рамки, выделяющаяся на фоне вороненой рамки. У пистолетов Старой модели более позднего выпуска шлифованой площадки нет, а на рамке нанесен текст «GESICHERT». У пистолетов Люгер Новой Модели, в тех из них в которых отсутствует автоматический предохранитель, положение «предохранитель включен» соответствует не верхнему, а нижнему положению рычага ручного предохранителя.

У Старой модели пистолета Парабеллум ширина спусковой скобы равна ширине нижней части рамки пистолета. В Новой модели спусковая скоба стала более узкой. Существуют и другие более мелкие отличия Old Model Luger от New Model Luger. Так например немного отличается конструкция спускового крючка. Благодаря модернизации его верхней части удалось немного увеличить амплитуду его перемещений, что сделало спуск более «внятным».

Для надежности спуска в Новой модели была увеличина длина нижней перекладины L-образного промежуточного рычага спускового механизма.

В Новой модели Парабеллума увеличили длину выреза рамки, в месте крепления пружины спускового рычага (пружины шептала).

Исследователи иногда классифицируют переходные от Старой к Новой модели пистолета Парабеллум (Transitional Model Luger) в зависимости от конфигурации передней и нижней части рамок оружия и ширины спусковой скобы. Обычно выделяют пять типов рамок пистолета. Тип №1 — длинная рамка Старой модели, с закругленной передней частью и большой толщиной рамки под рычагом замыкателя. Ширина спусковой скобы равна ширине нижней части рамки. Такой тип рамки встречается на военных и коммерческих Люгерах образца 1900 и 1902 годах, пистолетах-карабинах образца 1902 года и морских Люгерах 1904 года.

Тип №2 — Старая модель с короткой рамкой, «квадратной» передней частью, тонкой рамкой под рычагом замыкателя. Ширина спусковой скобы равна ширине нижней части рамки. Такой тип рамки встречается на некоторых коммерческих пистолетах рекламируемых в 1902 году, пистолетах представленных на испытания в США, Голландию и Германию в 1902 году, прототипах коммерческих пистолетов 1903 года.

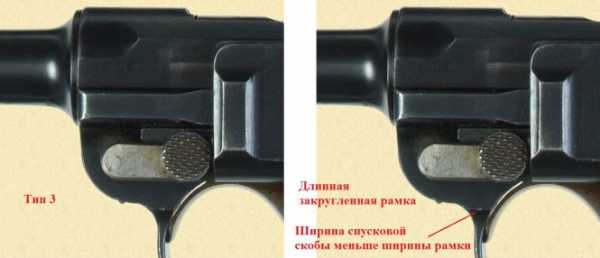

Тип №3 - признаки Новой модели с длинной рамкой и закругленной передней частью рамки. Ширина спусковой скобы меньше ширины нижней части рамки, в результате чего между ними видна характерная «ступенька». Такие рамки встречаются на Морских Люгерах 1906 года, на коммерческих, американских и швейцарских пистолетах Люгер начала 1906 года.


Тип №4 — Новая модель с короткой рамкой, «квадратной» передней частью, тонкой рамкой под рычагом замыкателя. Ширина спусковой скобы меньше ширины нижней части рамки. Такие рамки встречаются на пистолетах Luger 1906 года калибра 9 мм (коммерческих, American Eagle, Russian) и представленных на испытания в 1907 году калибра .45 Test Luger, на Люгерах 1906 года калибра 7,65 мм (болгарских, португальских, некоторых коммерческих и швейцарских).

Тип №5 — Новая модель с короткой рамкой, «квадратной» передней частью, более толстой рамкой под рычагом замыкателя.  Ширина спусковой скобы меньше ширины нижней части рамки. Такой тип рамки встречается практически на всех пистолетах Парабеллум, изготовленных после 1908 года, включая коммерческие и контрактные Люгеры модели 1906 года с автоматическим предохранителем.

Новая модель пистолета Люгер (New Luger) окончательно сформировалась к 1906—1908 году. Большинство специалистов считают, что основная часть пистолетов Парабеллум образца 1906 года обладают всеми признаками Новой модели Люгера. По этой причине именно пистолет Парабеллум модель 1906 года (Luger 1906 Pistol) является характерным пистолетом Парабеллум Новая модель. Типичным представителем пистолета Люгер образца 1906 года является пистолет Парабеллум образца 1906 года «Американский орел» (1906 DWM «American Eagle» Luger).

Коллекционная стоимость пистолетов Парабеллум зависит от того насколько та или иная модель редкая. Средняя цена на пистолет Парабеллум модель 1906 года находится в пределах 1500 — 3500 долларов. Значительно более редкий Luger 1902 Pistol стоит на антикварных аукционах в пределах 20 000 — 38 000 долларов. Цена на крайне редкий и особенно ценный для коллекционеров 1902 American Eagle Cartridge Counter Luger может достигать 90 000 — 100 000 долларов.

Андрей Пасюта

Популярность: 7%

Читайте интересные материалы нашего сайта:


Перейти на главную страницу сайта Старинное огнестрельное оружие

historypistols.ru

Агрессивный и точный «Парабеллум» | Армейский вестник

Офицерам-фронтовикам, ветеранам НКВД, разведки и СМЕРШ хорошо знаком этот пистолет. Созданный в начале ХХ столетия, сконструированный на редкость удачно, прошедший через две мировые войны и унесший множество жизней. «Парабеллум» применяется до сих пор. Для непосвященных он является загадкой.

Необычная конструкция пистолета и рассказы тех, кто из него стрелял, порождают легенды и домыслы о могуществе этого оружия. Его зловещий дизайн обладает притягательной силой. Общение с ним способно изменить характер человека. «Парабеллум» уникален. За всю историю развития автоматического оружия никто не изобрел пистолет более оригинальной, эффективной и эргономичной конструкции. Эта оружейная система уже почти сто лет возбуждает профессиональный интерес строевых военных, стрелков-спортсменов, оружейников и, естественно, сотрудников спецслужб.

Так получилось, что этот пистолет конструировали последовательно два немецких инженера. В 1893 году изобретатель Гуго Борхардт запатентовал автоматический пистолет, имеющий необычную систему запирания ствола, основанную на принципе мертвой точки подвижных деталей — затвора, шатуна и мотыля. Механическая система была просчитана математически, работала исключительно надежно, имела очень высокую кучность боя и внушительную пулепробиваемость.

Но, как известно оружейникам, по-настоящему хорошо стреляет только красивое оружие. Дизайн пистолета Борхардта был отвратителен. Весовой баланс отсутствовал как таковой, и поэтому пистолет, обладающий идеальным боем со станка, при стрельбе «с руки» не попадал вообще. Это был «гадкий утенок», всего лишь действующая модель удачной инженерной идеи.

Через семь лет, в 1900 году, теоретическую концепцию Борхардта воплотил в реальную оружейную систему другой немецкий конструктор Георг Люгер, который полностью изменил компоновочную схему оружия. Рукоятка пистолета прибрела оптимальный угол наклона и была ортопедично подогнана под средние размеры ладони стрелка. В наклоненной рукоятке конструктор разместил возвратную пружину, что позволило значительно уменьшить габариты оружия и массу подвижных частей.

Ствол по оси удалось максимально опустить — и угол бросания при выстреле уменьшился. Центр тяжести сместился вперед — и оружие обрело безупречный весовой баланс. Пистолет уменьшился в размерах, стал легким и удобным. Всего этого удалось достичь, сохранив надежность, точность и расчетную мощность системы. Георг Люгер преследовал цель создать портативное, сверхточное и дальнобойное огневое средство для спортсменов, лесников, охотников и путешественников, пригодное для выживания в тяжелых условиях, способное подавить противника на максимально удаленной дистанции пистолетного боя.

Но это было еще не все. Пистолет создавался для коммерческих целей — для того, чтобы его покупали. Над ним явно поработал неизвестный, но по-своему талантливый дизайнер. Внешний вид этого оружия настраивал психику на свойственную немецким аристократам средневековую тевтонскую жестокость. Пистолет передавал своему владельцу непонятную разрушительную психоэнергетику — он внушал чувство наступательной агрессивности тому, кто держал его в руках. Коммерческое название он получил соответствующее — «Парабеллум» (от латинского изречения: «Si vis pacem, parа bellum» — «Хочешь мира, готовься к войне»). Гадкий утенок превратился в коршуна.

В гражданском коммерческом варианте «Парабеллум» выпускался (и выпускается до сих пор) калибром 7,65 мм. В свое время он выгодно отличался весовыми, линейными и баллистическими характеристиками от остального автоматического оружия.

Кайзеровские военные по-немецки практично отнеслись к оригинальной конструкции. Они предложили изобретателю увеличить калибр системы до 9 мм и рекомендовали принять пистолет на вооружение Бундесвера. К пистолету был специально разработан 9 мм патрон с пулей типа «срезанный конус» (с плоской передней площадкой, дробящей ткани живой цели при попадании и вызывающей шок). С увеличением калибра «Парабеллума» его поражающие качества увеличились настолько, что они производят впечатление и в наше время.

В 1908 году эта оружейная система была принята на вооружение германской армии под кодовым названием «Пистолет 08м (die Pistole 08). Боевые качества нового оружия в полном объеме проявились в маневренных партизанских и полупартизанских широкомасштабных конфликтах, прокатившихся после первой мировой войны по всему земному шару. На то время лучшего оружия такого класса не было.

«Парабеллум» начали выпускать в Китае, Мексике, Иране, Турции, Испании. Он стоял на вооружении в Швейцарии, Голландии, Болгарии и других государствах под, названием «Борхардт-Люгер».

Автоматика пистолета основана на коротком ходе ствола назад. Подвижную систему оружия составляет ствол со ствольной коробкой, внутри которой монтируются детали механизма запирания и ударного механизма. Ствол с мушкой на дульной части соединяется со ствольной коробкой при помощи резьбового соединения. Ствольная коробка имеет форму вилки. Внутри вилки помещается и движется затвор с ударным механизмом и выбрасывателем.

Затвор сочленен с шатуном, а последний с мотылем. Мотыль имеет массивный зуб, взаимодействующий со скошенной поверхностью рамки пистолета при торможении подвижной системы после отката. Все шарнирно-рычажное соединение по устройству является кривошипно-шатунным механизмом, в котором ползуном является затвор. Собранные со своими деталями ствол и ствольная коробка могут двигаться в пазах в продольном направлении.

Мотыль в местах соединения с шатуном имеет два ролика с насеченной поверхностью, выполненных с ним как одно целое, которые и придают оружию необычный вид. Два глубоких выреза на этих рамках позволяют мотылю ложиться на ствольную коробку так, что ось среднего шарнира становится ниже осей переднего и заднего шарниров.

В переднем положении затвор запирается, поскольку шатун и мотыль образуют между собой тупой угол, обращенный вершиной вниз. При выстреле давление пороховых газов передается через гильзу на затвор. Ствольная коробка препятствует увеличению тупого угла между шарниром и мотылем, и под действием силы отдачи вся вышеописанная система в запертом состоянии движется назад примерно на 6 мм.

Отпирание начинается после вылета пули из ствола, когда ролики мотыля «наедут» на профильные поверхности рамки. Мотыль начинает поворачиваться роликами вверх, шарнирно-рычажное соединение быстро проходит через мертвое положение, после чего мотыль получает резкое приращение угловой скорости, благодаря криволинейности профильных поверхностей. Шатун и мотыль складываются, затвор открывается. При открывании затвора шатун взводящим зубом взводит ударник.

Мотыль соединен посредством передаточного рычага с находящейся в рукоятке возвратной пружиной, которая и возвращает подвижную систему в первоначальное положение после прекращения действия энергии отдачи. При движении вперед затвор подхватывает патрон из магазина и досылает его в ствол. При нажатии на спусковой крючок передаточный рычаг, смонтированный в спусковой крышке, воздействует на разобщитель спускового рычага смонтированного на ствольной коробке.

Спусковой рычаг поворачивается на оси, освобождает ударник, разбивающий капсюль. Происходит выстрел, и процесс перезарядки начинается сначала. При движении ствола со ствольной коробкой назад относительно рамки разобщитель «наезжает» на боковую поверхность передаточного рычага и устанавливается внутрь корпуса. В таком положении стрельба еще невозможна — нужно отпустить спусковой крючок.

При этом передаточный рычаг отходит в сторону и освобождает разобщитель, который под действием пружины входит из корпуса спускового рычага и становится под передаточный рычаг. Если теперь нажать на спуск, выстрел повторится. Спусковой механизм позволяет вести только одиночный огонь. Предохранитель в положении «Gesichert» — флажок опущен, планка предохранителя блокирует спусковой рычаг. Запирание взведенного ударника происходит очень надежно.


Для заряжания «Парабеллума» надо нажать на защелку магазина, далее извлечь магазин, снарядить его патронами. Снаряженный магазин вставляем в рукоятку. Мотыль ухватывается за ролики, отводится вверх-вниз до упора и отпускается. Оружие готово к выстрелу. Указателем наличия патрона в патроннике служит приподнятое положение выбрасывателя. При этом открывается надпись «Geladen» — заряжено.

При израсходовании последнего патрона затвор стопорится затворной задержкой и подвижная система останавливается в подвижном положении. Для того, чтобы закрыть затвор, необходимо извлечь или слегка отпустить магазин и слегка подать мотыль назад. При наличии патронов в магазине и открытой подвижной системе мотыль также подается за ролики назад — при этом затвор сходит с затворной задержки.

«Парабеллум» работает очень надежно. Подача патрона из магазина в патронник исключает перекосы и утыкания патронов — в тесном пространстве вилки стальной коробки патрону «вывернуться» просто некуда. Песка и пыли пистолет не боится — их «выдувает» вверх после выстрела из небольшого открывающегося окна ствольной коробки вслед за стреляной гильзой остаточным давлением пороховых газов. Ресурс «Парабеллума» составляет 25 тысяч выстрелов.

Интересно, что чем старее и «расшлепаннее» механизм, тем мягче у него отдача и соответственно его меньше «бросает» при выстреле. По причине неизбежно образующихся люфтов между деталями подвижной системы импульс отдачи последовательно действует на каждую из них и ощущается не так резко. При сохраненном и ухоженном канале ствола износ механизма на кучность боя практически не влияет.

Уход, сбережение, чистка и смазка «Парабеллума» производятся в обычном порядке. Следует учесть, что немецкая оружейная сталь в отличие от русской очень «любит ржаветь». Поэтому и чистить ее приходится более тщательно. Канал ствола «Парабеллума» не хромирован. Немцы, так же как и мы, в те времена хромировать стволы еще не умели. Конструкция «Парабеллума» продумана до мелочей и рассчитана с истинно немецкой точностью. По сути дела, это компактная огнестрельная машина, где работа частей и механизмов основана на строжайшем инженерном расчете. Каждая деталь, ее механический и весовой баланс в процессе взаимодействия с другими частями и механизмами, сопротивление металла, тщательно просчитаны.

С механической точки зрения система идеальна — она максимально использует энергию порохового заряда на выброс пули и минимально — на перезарядку оружия. Достигается это благодаря сравнительно небольшой массе затвора и специфике его взаимодействия с остальными подвижными деталями. Спроектированная только таким образом оружейная система могла разогнать сравнительно тяжелую (7,9 грамм) пулю до скорости 330 м/сек в коротком — 85 миллиметровом стволе. Сам ствол высверливается на легкий конус и обрабатывается очень чисто.

Точность боя «Парабеллума» абсолютна и не превзойдена на боевых автоматических пистолетах до сих пор — разброс пуль на дистанции 25 метров укладывается в диаметр пятикопеечной монеты.

Основной образец — короткоствольный кобурный «Парабеллум» уверенно «достает» цель в голову на расстоянии до 100 метров.

Выпускались также пистолеты с длиной ствола 200 мм и прицельной планкой, как у винтовки, насеченной на дистанцию 300 метров, с начальной скоростью обычной пули 390 м/сек. С приставным прикладом-кобурой такой пистолет фактически представлял собой легкий автоматический карабин. Был также и тренировочный вариант «Парабеллума» калибра 5,6 мм и специальная модель с глушителем для бесшумной стрельбы.

Пистолеты, произведенные до войны на различных заводах Германии, были очень высокого качества, с большим запасом прочности при высочайшей точности изготовления, и безупречной чистоте обработки рабочих поверхностей деталей. «Парабеллумы», впускаемые в других странах из гораздо худших материалов, изготовленные не так тщательно, тоже стреляли весьма прилично — качество стрельбы определял инженерный расчет, заложенный в конструкции.

Патроны 9×19, применяемые для стрельбы из «Парабеллума» (они так и называются — «08 Парабеллум»), по тактико-техническим характеристикам и конструктивным особенностям оказались едва ли не самыми практичными для работы пистолетной автоматики. Гильза такого боеприпаса слегка сужается на конус от середины корпуса к дульцу (на 0,3 мм), что обеспечивает облегченную экстракцию после выстрела.

С появлением пистолетов-пулеметов, сконструированных под этот патрон, производство боеприпасов с пулей «срезанный конус» прекратилось, и Германия перешла на выпуск патронов «08 «Парабеллум» с оживальной (яйцеобразной) пулей, наиболее подходящей для работы автоматики пистолета-пулемета. Эти патроны оказались настолько удачными, что с тех пор и поныне используются для стрельбы из подавляющего большинства систем пистолетов и пистолетов-пулеметов. До войны немцы выпускали вариант такого боеприпаса с пороховым зарядом, увеличенным на 20% — так называемый «карабинный патрон 08». В длинноствольных «Парабеллумах» пуля такого патрона разгонялась до скорости 470-500 м/сек.

Особенности механизма обеспечивают пистолету большую скорострельность и повышенное действие пули по цели на дальних для пистолетного огня дистанциях. Он проектировался для подготовленных и тренированных стрелков, но даже новичку из него легко стрелять и легко попадать. Благодаря ортопедичности рукоятки, «Парабеллум» сидит в руке, как влитой. Ствол расположен низко — почти на уровне стреляющей руки. Запирающая система открывается вверх, и поэтому оружие «сбивается» при выстреле незначительно. Из «Парабеллума» можно вести быстрый беглый огонь.

Некоторое неудобство заряжания компенсируется удивительной точностью стрельбы — на дистанции прямой видимости в лесу куда прицелился, туда и попал. Причем, попал сразу, с первого выстрела. Из этого пистолета очень хорошо отстреливаться, удерживая противника на почтительном расстоянии. Наклоненная рукоятка позволяет эффективно стрелять навскидку от живота, не целясь, на силуэт, на слух в темноте. Это оружие идеально при стрельбе по бегущим целям.

Механическая прочность пистолета позволяет использовать его в качестве кастета при рукопашном контакте. Поэтому «Парабеллум» был незаменим для фронтовых разведчиков, диверсантов, исполнителей специальных заданий, наемников и террористов.

По существу «Парабеллум» был оружием аристократа-охотника, но охотиться из него можно было только на людей. Его внешний вид и физические ощущения, вызываемые им, возбуждали чувства уверенного превосходства и жестокой непреклонности в соответствии с фашистской теорией сверхчеловека. Эти качества оружия тешили и спортивный азарт немецких егерей в борьбе с плохо вооруженными партизанами, и кровожадность чинов СС, развлекавшихся стрельбой по мирному населению.

На фронте этот пистолет себя особо не проявил. Его точность и дальнобойность оказались невостребованными на фоне работы другого автоматического оружия, решающего тактические задачи повышенной плотностью огня. Однако наши офицеры не упускали случая снять «Парабеллум» с убитого немца — как личное кобурное оружие он был несравнимо лучше табельного «ТТ».

Оперативники, наши и немецкие, «Парабеллум» не любили. Он не был приспособлен для ношения в кармане, отсутствовал так необходимый для внезапного встречного столкновения самовзвод, для приведения оружия в положение «к бою» нельзя было обойтись одной рукой. Предохранитель неудобно включался и не запирал подвижные части — при включенном предохранителе открывался затвор.

При сильном загрязнении, на морозе, при дефекте патрона, загустении смазки мотыль не запирал затвор полностью — разобщитель доходил до передаточного рычага, и в таком положении запирающая система останавливалась, ибо силы возвратной пружины не хватало. На дальних дистанциях это не играло роли — для досылки патрона достаточно было прихлопнуть по мотылю рукой сверху, но на близких дистанциях детективного боя «в упор» любое промедление могло оказаться последним.

«Парабеллум» был сложен в производстве. Технология его изготовления требовала много фрезеровочных операций. Фрезерованным был даже магазин. Поэтому с 1938 года немцы отдали предпочтение не такому точному и эргономичному, но более практичному и приспособленному к ведению внезапного огня на близких дистанциях «Вальтеру Р-38», хотя «Парабеллум» продолжал выпускаться до последних дней войны. Я видел такой пистолет-эрзац выпуска 1945 года с пластмассовыми щечками рукоятки и магазином, штампованным из кровельного железа.

После Второй мировой войны выпуск боевых пистолетов «Парабеллум» был прекращен. Модернизации его не проводилось — более совершенной системы автоматики создать никому так и не удалось. Попытки других конструкторов спроектировать оружие, работающее по такому же принципу, успехом не увенчались. Концепция взаимосвязи дизайна «Парабеллума» с компоновкой его механизма осталась неразгаданной. Феномен воздействия внешнего оформления этого пистолета на психику стрелка до сих пор не изучен.

Во многих странах боевой вариант «Парабеллума» объявлен оружием целенаправленного уничтожения и запрещен к использованию. Несмотря на то, что за последние 50 лет огромное количество этих пистолетов отправлено на переплавку, «Парабеллум» дошел до наших дней. Интерес к нему не пропадает: «Парабеллум» — предмет вожделения оружейных коллекционеров и ходкий товар в магазинах военного антиквариата. Есть такое оружие и в музеях, и в… арсеналах спецподразделений — для особо точной работы.

/Александр Мартынов, topwar.ru/

army-news.ru

Не всякий Parabellum – Luger, но и не всякий Luger – Parabellum

P08, Parabellum, Borchardt-Luger

Предлагаем вашему вниманию краткую историю одного из самых известных пистолетов, и не менее известного патрона, всех времен и народов под названием «Парабеллум».

История рождения

Обычно, когда говорят о «Парабеллуме», всплывает только одно имя – Георга Люгера. Между тем, чтобы история его появления стала понятнее, фамилий нужно озвучить заметно больше.

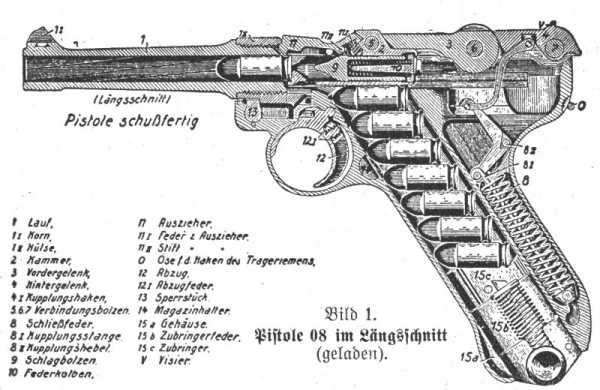

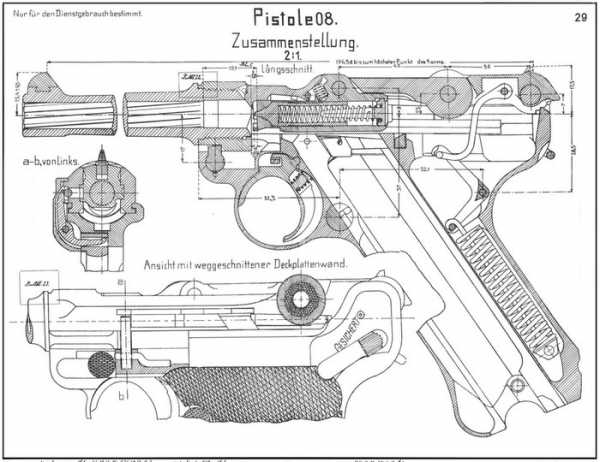

Сборочный чертёж легендарного «Парабеллума»

Первым после Люгера идет Хуго Борхардт. Собственно, именно на основе его конструкции (в первую очередь, принципа запирания) Люгер разработал свой пистолет – поэтому в ряде источников он именуется сдвоено, «Борхардт-Люгер». Первоначально Люгер был подчиненным Борхардта и помогал ему в доводке самозарядного пистолета, однако позже пути двух конструкторов разошлись.

Фирма братьев Людвига и Исидора Леве, «поднявшаяся» в том числе и на производстве револьверов «Смит-Вессон», соединилась с другой германской фирмой по производству боеприпасов, образовав концерн DWM (Deutsche Waffen-und Munitionsfabriken). Борхардт при этом предпочел остаться на прежнем месте в Леве, а вот Люгер возглавил конструкторскую группу в DWM.

На новом месте Люгер продолжил свою работу по доводке пистолета Борхардта C93. Тот создал очень передовой для своего времени пистолет, основной недостаток которого вполне описывается словами «сырая конструкция». С одной стороны, в C93 был внедрен ряд новаторских технических решений, которые в том или ином виде стали эталонными для пистолетов как класса оружия: расположение патронов в отъемном магазине в рукоятке, кнопочная защелка магазина, пуля в цельнометаллической оболочке, проточка на гильзе вместо закраины.

Вместе с тем, выступающий далеко назад затыльник рамки превращал пистолет в довольно громоздкую даже без приклада конструкцию, а разборка его была довольно сложным делом, особенно в полевых условиях.

Внесенные Люгером изменения были не столько радикально-конструктивными, сколько компоновочными. В частности, он перенес возвратную пружину в рукоятку, что заметно укоротило пистолет. Выбранный наклон рукоятки в 125° обеспечивал комфортную стрельбу в привычном тогда для военных стиле, с одной руки.

С легкой руки швейцарцев

Первыми, кому довелось опробовать новые пистолеты, стали офицеры армии Швейцарии, которая как раз подыскивала замену имевшимся на вооружении револьверам. Впрочем, предоставленная Люгером в 1898 году Versuchsmodelle III, она же «Опытная модель №3», первоначально восторга не вызвала. Лишь после доработок на вооружение швейцарской армии начал поступать «Pistole, Ordonnanz 1900, System Borchardt-Luger».

Помимо достаточно солидного заказа на 2000 пистолетов, этот заказ послужил великолепной рекламой для детища Люгера, так как военные многих стран сочли: «Что хорошо для швейцарцев, стоит попробовать и нам».

Любой каприз за ваши деньги

Следом за швейцарцами новые пистолеты закупили Дания и Бразилия. Успеху способствовал и тот факт, что Люгер спроектировал не просто пистолет, а комплекс «пистолет-патрон». Первоначально был доработан именно патрон – сочтя, что новые бездымные пороха достаточно мощны, Люгер укоротил патрон Борхардта 7,65×25 мм, получив сначала патрон 7,65×21 мм парабеллум (именно под него выпускались первые пистолеты). В 1902 году появилась и знаменитая «девятка», патрон 9×19 мм. По сей день этот патрон является стандартным пистолетным боеприпасом НАТО, заслуженно считаясь одним из самых распространенных и популярных.

Заинтересовались новым пистолетом и за океаном. Уже в 1901 году представитель фирмы DWM доставил в США пистолет образца 1900 года. Итогом стал заказ на 1000 экземпляров, распределенных по военным школам и училищам. В 1903 году лично Георг Люгер привез пистолеты под свой новый 9-мм патрон, с различной длиной ствола. После серии испытаний американцы заказали сначала 50 различных пистолетов под 9-мм патрон, в том числе несколько «пистолетов-карабинов» с длинным стволом и деревянным прикладом, а затем еще 700 штук под 7,65-мм патрон.

Немецкий десантник с «Люгером»

Однако полномасштабного перевооружения американцев на «Парабеллум» так и не произошло. Последней попыткой стали пистолеты под новый американский патрон .45ACP, изготовленные в 1906 году. Точное число изготовленных «сорокапяток» неизвестно – называются числа от двух до пяти экземпляров – и, разумеется, их коллекционную ценность трудно переоценить. Последний раз на аукционе такой пистолет ушел в разгар кризиса 2010 года «всего» за полмиллиона долларов и можно предположить, что в более благоприятное время он стоил бы значительно больше.

Наибольший успех на долю детища Люгера выпал все же в родной (для пистолета, так как сам Георг был австрийцем) Германии. В 1904 году вариант со стволом длиной 150 мм принял на вооружение кайзеровский флот – так появилась «морская» модель 1904. Наконец, в 1908 году появилась «та самая» модель 08, которая была принята на вооружение германской армии. С этого момента почти все производство пистолетов на DWM словно пылесосом высасывали военные, но все равно P08 армии не хватало – с 1911 года к производству подключили оружейную фабрику в Эрфурте.

Армия же стала заказчиком и потребителем еще один известной модели «Люгера» из серии пистолетов-карабинов – артиллерийской, с длиной ствола 200 мм. Именно для нее в 1916 году был изготовлен барабанный магазин на 32 патрона, позднее перекочевавшей с «эрзац-ПП» на пистолет-пулемет MP-18.

С миру по нитке – получится шведский доброволец финской армии. Среди пестрого оружия и снаряжения нашлось место и «Люгеру»

«Парабеллум» вполне заслуженно стал одним из символов германского оружия в Первой мировой войне, да и в годы Второй мировой, несмотря на появление более современного и технологичного «Вальтера» P38, до конца позиции не сдал.

В СССР «Люгер» официально заказывался дважды – с 1906 года было поставлено около 1000 пистолетов так называемого «русского контракта», с надписями на кириллице и клеймом в виде скрещенных винтовок Мосина. Кроме того, имеются сведения о поставке парабеллумов для ВМФ СССР в конце 20-х или начале 30-х годов, однако без точных подробностей. Также «Люгер» мог закупаться офицерами императорской армии за свой счет, но можно уверенно сказать, что наибольшее число «Парабеллумов» оказалось в СССР в качестве трофеев.

Против бывших владельцев: американский солдат с «Парабеллумом» и два пленных немца. Пистолет, наряду с «Вальтером», всегда был желанным трофеем у союзных солдат

На испытаниях в 1942 году на стрелковом полигоне Главного артиллерийского управления советские специалисты отметили плавную работу автоматики и кучность боя, превосходящую ТТ. При этом в затрудненных условиях – при густой смазке, запылении, заморозке – «Люгер» работал с задержками.

Курьезы имени и издержки популярности

Отдельно стоит рассмотреть вопрос с названием пистолета. Название Parabellum, взятое от известной латинской пословицы Si vis pacem, para bellum – «Хочешь мира, готовься к войне», было слоганом компании DWM и применялось не только к конструкции Люгера, но и к его патрону, а также к другим образцам. Под этой маркой продавались как коммерческие пистолеты, так и более серьезные системы – например, созданный 1913 году авиационный пулемет тоже назывался «Парабеллум». С другой стороны, и Люгер создал несколько образцов пистолетов. Все это можно кратко суммировать как: Не всякий «Парабеллум» – «Люгер», но и не всякий «Люгер» – «Парабеллум»! Полное название пистолета обычно пишется как «P08, Parabellum, Borchardt-Luger».

Деревянный приклад и магазин большой емкости делали из «Люгера» легкий карабин

zbroya.info

Парабеллум. Старый пистолет или современный патрон?

«Si vis pacem, para bellum»,
что в переводе с латыни:
«Хочешь мира — готовься к войне».

К войне люди готовятся всегда. Поистине история человечества — история войн. А в мирное время человеки готовились к войне, например, в начале прошлого века, когда был разработан пистолет с оригинальным названием «готовься к войне» и одноимённый патрон 9x19 PARA, который дожил и до наших дней. Да ещё как дожил!

  «Парабеллум» стал символом германского пистолета первой половины ХХ века, а его реплики выпускаются некоторыми оружейными фирмами и в наше время.

Сам пистолет настолько оригинален и непохож на другие, что узнавать его будут ещё долго.

Прототипом «Парабеллума» был автоматический пистолет немецкого конструктора Хуго Борхардта, который назывался «K-93» (Конструкция 1893 года). Оригинальная автоматика использовала короткий ход отдачи ствола, через систему рычагов выбрасывала стреляную гильзу вверх и одновременно сжимала возвратную пружину, которая затем подавала патрон в патронник. Конструкция Борхардта оказалась удачной, но материалоёмкой, трудоёмкой и дорогостоящей. Кроме того, пистолет использовал уникальный бутылочный патрон калибра 7,65 мм с диаметром цилиндрической части 9 мм.

В 1894 году немецкая фирма «DWM» начала производство «K-93», продолжавшееся до 1899 года. За первые три года выпущено 3000 шт., после чего руководство фирмы решило «проталкивать» этот пистолет как штатное оружие в армию США. Однако, в основном из-за своей дороговизны, пистолет не был принят военным ведомством США.

Вот тут и начинается настоящая история легендарного «Парабеллума». Торговлей пистолетом Борхардта на американском рынке занимался талантливый инженер Георг Люггер.


Взяв за основу «К-93», он разработал одну за другой три модели подобного оружия, в которых возвратная пружина из корпуса пистолета была помещена в рукоятку. Это сделало конструкцию легче и компактнее при сохранении высоких боевых и эксплуатационных характеристик. Кроме того, рукоятка была отогнута под 120 градусов к стволу, что сделало оружие более удобным. Одновременно Люггер разработал и новый патрон 7,65 мм «Люгер». Он был более коротким, чем патрон Борхардта, но за счёт более мощного пороха его пробивная сила не уменьшилась.

В 1898 году Георг Люгер предложил третью модель своего пистолета калибра 7,65 мм в качестве образца для штатного вооружения швейцарской армии. «Вступительные экзамены» были сданы на «отлично» и правительство закупило большую партию этих пистолетов. Так Швейцария стала первой европейской страной, чей офицерский корпус был вооружен автоматическими пистолетами.

Германия объявила конкурс на перевооружение в 1902 г. Строгой комиссии представили 8 моделей: 7,65-мм пистолет Борхардта «К-93», 7,65-мм пистолет Борхардта-Люгера обр.1900 г., 7,63-мм пистолет «Маннлихер» М.1900, 9-мм пистолет «Марс», 7,63-мм пистолет «Шварцлозе» М.1893 «Стандарт», 9-мм пистолет «Браунинг» и 7,63-мм пистолет «Маузер» К.96. Приёмные испытания продолжались два года, за это время некоторые образцы успели пройти модернизацию. Например, Георг Люгер переделал патрон под свой пистолет, вместо бутылочной формы гильза стала цилиндрической, а калибр ствола был расширен до 9 мм. Именно тогда, в 1903 г., как опытный коммерсант, Георг Люггер дал своему детищу звучное имя «Парабеллум», что в переводе с латыни означало «готовься к войне». Это название получил и патрон для новой модели. В 1904 г. военно-морская комиссия остановилась на модернизированной модели пистолета Люггера, калибра 9 мм. В официальных документах он назывался «9х19 мм пистолет Борхардт-Люгер, морская модель 1904». Длина ствола в этой модели пистолета Люггера была 150 мм.

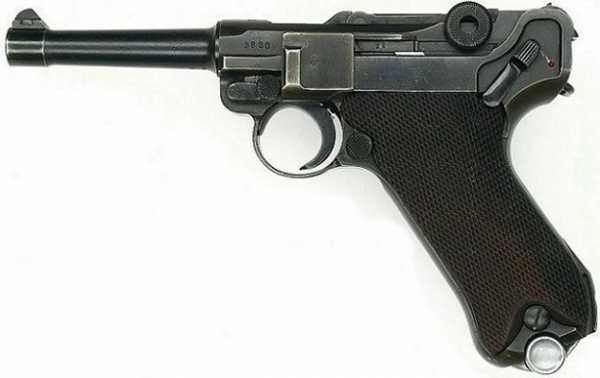

В 1906 году пистолет приобрёл свою «классическую форму». Длина ствола 100 мм, автоматический предохранитель перемещён вниз, произведена небольшая доработка механизмов.


Именно эта модель и называется в Европе «Парабеллум», а в Америке «классический Люггер».

22 августа 1908 г. пистолет системы Борхардта-Люгера калибра 9 мм под названием «Р.08», был принят в качестве служебного образца короткоствольного оружия самообороны немецкой армии.

Кроме стандартного пистолета Р.08, специально для вооружения расчетов орудий полевой артиллерии и унтер-офицеров пулеметных команд, был создан «удлиненный Парабеллум» с длинной ствола 200 мм и секторным прицелом для стрельбы до 800 м. В комплект входила деревянная кобура-приклад. «Длинный Р.08» (Lange P.08), был принят на вооружение воинских частей Пруссии, Саксонии и Вюртемберга 3 июля 1913 года.

Оружие получилось действительно удачным. Задержек при стрельбе было мало, в основном из-за некачественных боеприпасов. Хорошая точность боя обеспечивалась удачным выбором наклона рукоятки 120 градусов. Достаточно мощный (даже для нашего времени) патрон. Стрельба из пистолета Р.08 действенна на примерно до 125 м, но наиболее эффективна на дистанции до 50 м.

И тут пошло-поехало. Заказы посыпались как из рога изобилия. Бразилия, Болгария, Россия... Правительство США для военных испытаний вновь закупило большую партию. Увеличился выпуск «коммерческих образцов» этих пистолетов в коммерческих целях, для продажи на внешнем и внутреннем рынке. Несколько иностранных компаний купили лицензии на производство пистолета Люггера.

Первая мировая война потребовала огромное количество пистолетов. Кроме того, немецкая тактика «взламывания обороны противника» с помощью штурмовых групп, потребовало автоматического оружия для войны в траншеях с высокой плотностью огня и малыми размерами. Пулеметы тех времён были тяжелы и громоздки. А вот «длинные Парабеллумы» с круглыми магазинами на 32 патрона (модель P.17), в самый раз.


Легкие, удобные, быстро перезаряжаемые. Тогда же появились и «бесшумные» варианты пистолетов с глушителем. Общее количество изготовленных в 1908–1918 г. пистолетов Р.08 всех моделей составило почти 1,8 млн. шт.

Поражение в войне означало однозначную гибель 9 мм «Парабеллума». По версальскому договору «запрещалось изготовление короткоствольного оружия калибром более 8 мм и с длиной ствола, превышающей 100 мм». Кроме того, производство короткоствольного оружия было разрешено лишь фирме Simson und Co, которая не имела ни оборудования, ни опыта производства этих пистолетов. Спрос на них был тоже крайне низок. Однако, из деталей, хранящихся в арсенале города Эртфурда было налажено производство 7.65 мм пистолета Люгера, а затем, в глубочайшем тайне, и 9 мм. модели.

В 1922 г. лицензия на производство «Парабеллума» была передана оружейной фирме Heinrich Krieghoff, где с 1925 г. был налажен их выпуск. С 1930 г. к производству подключилась оружейная фирма Mauser-Werke A.G. С целью сокрытия реального количества производимого оружия оружие маркировалось не номером, а годом изготовления и годом изготовления взятых со склада в арсенале деталей.

Приход к власти Гитлера отменил все ограничения Версальского договора. Но ограничением стала «нетехнологичность» изготовления легендарного пистолета. Каждый экземпляр требовал 6 кг металла (5 из которых уходило в стружку), при его изготовлении выполнялось много ручных операций из-за необходимости ручной доводки точного рычажного механизма. Кроме того, не устраивала дороговизна данного оружия, которого в условиях подготовки к войне требовалось огромное количество. Себестоимость комплекта пистолета была 17,8 рейхсмарки, фирма Mauser продавала его правительству почти вдвое дороже — 32 марки.

Всё это привело к тому, что по итогам конкурса в 1938 году был принят новый штатный офицерский пистолет "Вальтер" Р.38. калибра 9-мм под патрон «Парабеллум». Однако перевооружение затянулось до 1942 г., а после прекращения выпуска самого пистолета до конца войны выпускались детали для ремонта «Парабеллума».

После второй мировой войны фирмы Interarms и Mauser выпускали «Парабеллум» для рынка США вплоть до 1960-х годов. Хотя эти пистолеты полностью идентичны оригинальным, современные коллекционеры считают их репликами, «новоделом».

Вот так и закатилась звезда легендарного «Парабеллума». А вот удачный патрон продолжал победное шествие по планете. И стал самым массовым пистолетным патроном в наше время.

Но это уже совсем другая история

Автор: Груздев Михаил.
Mailto: [email protected]
http://rich-smeet.blogspot.com/

Чтобы получать новую информацию первыми, подпишитесь на обновления по RSS.

Если Вам понравилась статья, прошу разместить её на своём сайте или блоге, сохранив авторский блок с активной ссылкой. Или просто послать ссылку на эту статью

http://maleglance.blogspot.com/2011/03/walther-80.html

по Аське или электронной почте друзьям и знакомым.

Если Вам есть что сказать по данной теме - пишите
Mailto: [email protected]

PS Прошу посетить мой новый проект

"Библиотека созидателя богатства."

Буду благодарен за любые замечания и предложения.

maleglance.blogspot.com

Чертежи пистолета Парабеллум П-08 (Luger Pistol Mod.08) |

Чертежи пистолета Парабеллум П-08 (Luger Pistol Mod.08) можно рассматривать и изучать в нескольких аспектах: как документы, которые повествуют нам об истории развития короткоствольного огнестрельного оружия, а так же как исторические документы — техническая документация Европейских стран начала ХХ века (чертежи датированы ноябрем 1913 года). Конструкция пистолета Парабеллум до сих пор считается уникальной, оригинальной и удачной с технической точки зрения. Чертежи позволят Вам более подробно ознакомиться с устройством всех частей и механизмов знаменитого пистолета.
Специфика оформления чертежей и технической документации к ним, дает ощущение причастности к одной из ярких страниц истории. Чтобы Вы имели возможность работать с чертежами в различных редакторах, или использовать их как основу для программ 3D моделирования, они будут высланы Вам в электронном виде (архив, содержащий 34 файла формата jpg и один файл формата pdf), это позволит так же Вам сэкономить на пересылке и ускорить процесс доставки.
Чертежи представляют собой основной комплект из 31 листа (формата А-3) чертежей частей и деталей пистолета Парабеллум П-08 (Pistole-08) (как указано в верхней части многих чертежей) Кроме основного комплекта имеется еще 3 листа дополнительных чертежей (в том числе чертежи дополнительного дискового магазина к пистолету и приклада), а так же электронная книга формата pdf (31 страница этих же чертежей).

Чертежи пистолета Парабеллум П-08 (Pistole-08) могут быть интересны, не только людям, увлекающимся историей короткоствольного оружия и коллекционерам, но и могут оказать помощь для любителей и профессионалов компьютерного 3D моделирования старинного оружия.

Если Вас заинтересовали чертежи, Вы можете заказать их, посетив Наш магазин.

Популярность: 26%

Читайте интересные материалы нашего сайта:


Перейти на главную страницу сайта Старинное огнестрельное оружие

historypistols.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
