Пистолет Марголина является легендарным спортивным оружием советского производства. При помощи него одерживали победы многие чемпионы мира и Олимпийских игр по стрельбе. По своим характеристикам он соответствует стрелковому оружию стандартного типа.
Используется для участия в соревнованиях согласно правилам Международного союза. В повседневной эксплуатации пистолет Марголина, однако, не был настолько популярен, как, например, оружие того же Макарова. Несмотря на огромную спортивную славу, о жизни разработчика М.В. Марголина большинство людей вообще не имело никакого представления. Мало кто знает, что конструктор разрабатывал и создавал свой проект наощупь, из-за того что в 1924 году полностью лишился зрения, сражаясь в РККА.
Описание

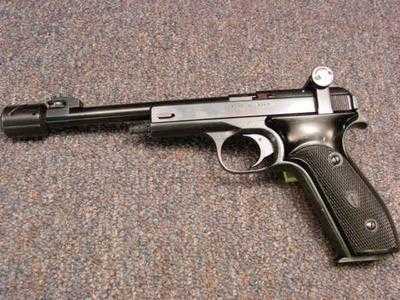

Пистолет Марголина имеет различные модификации (МЦУ, МЦМ). Это самозарядное малокалиберное оружие, предназначенное для проведения спортивных стрельб по круглым мишеням на расстоянии до 25 метров. Его выделяют прекрасные стрелковые качества, потому что именно к точности и надежности, прежде всего, стремился его конструктор Марголин.
Пистолет отличается простотой, долговечностью и низкой ценой. Он активно применялся на различных международных соревнованиях в период 1954-1974 гг. Будущие спортсмены до сих пор начинают учиться стрелять именно из этого оружия.
Конструкция
Пистолет Марголина имеет автоматику, которая построена на отдаче свободного затвора. У оружия курковый ударно-спусковой механизм. Он дает возможность гибко регулировать свободный ход курка. Под стволом размещается возвратная пружина со штоком. В рукоятке помещается магазин однорядного типа вместимостью 5, 6 или 10 патронов (калибр .22LR). Прицел микрометрический. Он регулируется при помощи горизонтального перемещения целика, а также мушки по вертикали. Это обеспечивает стабильность и точность пристрелки. Пистолет Марголина может комплектоваться рукояточным ортопедическим устройством, грузиками для смены балансировки и дульным компенсатором.
Особенности
Многие конструкторы изучали различные модели оружия импортного производства в поисках новых технических решений. Марголин же решил идти своим путем, так как другой дороги у него просто не было. Взять за основу конструкцию какого-нибудь импортного оружия он не мог, потому что просто не видел её. Ему оставалось только полностью самостоятельно создавать свой проект, придумывать своё – мыслить нестандартно. То, что сделал конструктор в 1946 году, на то время просто не имело аналогов. Он создал пистолет автоматического типа, который полностью отвечает требованиям спорта и международных соревнований. В одной системе ему удалось совместить точность боя и автоматику перезарядки. Конструктор увеличил в стволе количество нарезов, а также сделал их пологими. Благодаря этому пуля стала спокойнее идти по стволу, который к тому же ещё высверливался в виде легкого конуса, что благоприятно сказалось на кучности стрельбы. Купить пистолет Марголина можно в различных оружейных магазинах. Это оружие не утратило своей популярности и в наши дни.
www.syl.ru
Пистолет марголина МЦ — спортивный малокалиберный пистолет Марголина характеристики, ТТХ, обзор, устройство, чертежи, схема, ммг
Особенности конструкции
Принцип работы автоматики пистолета основан на отдаче свободного затвора. Ударно-спусковой механизм одинарного действия, без самовзвода, с возможностью регулировки свободного хода спускового крючка. Очень интересно устроен возвратный механизм пистолета, возвратная пружина с направляющем штоком размещена под стволом. Магазин однорядный, располагается в рукояти, и в зависимости от конструкции может вмещать в себя 5, 6 или 10 патронов .22 LR. Сам пистолет имеет не большие габариты и прекрасно лежит как в маленькой так и в крупной руке. Отдача пистолета совершенно комфортна для стрелка любого уровня.
Тактико-технические характеристики МЦМ:
Пистолет Марголина (МЦ-1) – советский малокалиберный самозарядный пистолет, созданный для спортивной стрельбы, Михаилом Владимировичем Марголиным в 1946 — 1948 году. Аббревиатура МЦ означает «Модель ЦКИБ», так как чертежи и документация были подготовлены в Центральном конструкторско-исследовательском бюро спортивного и охотничьего оружия. МЦ-1 применялся для спортивной стрельбы в упражнении МП-5 на расстояния 25 метров, однако благодаря удачной конструкции пистолета, возможна довольно точная стрельба и на дистанцию 50 метров. Для стрельбы используются малокалиберные патроны бокового воспламенения, известные на западе как .22LR (Long rifle), а для нас 5,6* 15,6 мм патрон, такие же патроны применятся почти во всем спортивном оружии. С 1954 по 1974 год «Марголин» использовался на соревнованиях международного уровня, сейчас, он применятся для первоначального обучения стрельбе из пистолета.
Модификации
· МЦ 1 – самый первый вариант, модель образца 1948 года.
· МЦМ — модернизированный пистолет Марголина, получивший наибольшее распространение. Данный пистолет можно встретить почти в любом тире, на территории бывшего СССР.

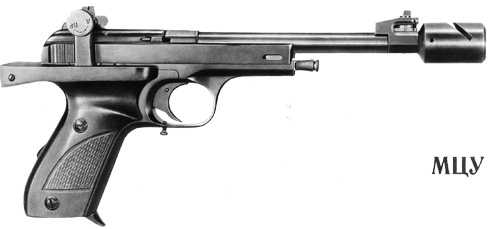

· МЦУ — пистолет для скоростной стрельбы, оснащенный специальной рукоятью, ограничителем хода спускового крючка, и дульным компенсатором.
· МЦМ-К «Марго» — укороченная версия МЦМ с стволом до 98 мм стволом, разработанная в 1990 году В.А. Ярыгиным, в 1992 году началось серийное производство. Пистолет стал очень популярен за границей как оружие самозащиты.
· «Дрель» — модифицированный пистолет «Марго» с укороченным до 78 мм стволом, под патрон 5,45×18 мм с, созданного для ПСМ. Пистолет имел магазин на 10 патронов.
MP-449 — экспортный вариант под патрон под западный патрон .25 ACР.
· ИЖ-77 — газовый пистолет, выпускался с 1993 года в двух модификациях — под 7,6-мм газовый патрон ТК-024 и под 8х20 мм газовый патрон. Пистолет комплектовался без целика и мушки.
irkutsk.mirpnevmatiki.ru
Пистолет Марголина (МЦМ) | Lockwork
Пистолет Марголина является образцом советского самозарядного спортивного малокалиберного пистолета. Спортивное оружие калибра 5,6 мм, позволяющее вести прицельный огонь на расстоянии 25 м, предназначено для выполнения установленных ЕВСК упражнений МП-5 и МП-8. Высокие стрелковые характеристики пистолета Марголина позволили использовать его в период 1954 – 1957 гг на соревнованиях международного уровня.
пистолет МЦМ, внешний видОтличающийся хорошими стрелковыми и тактико-техническими характеристиками, устойчивостью на износ деталей пистолет системы Марголина является универсальным образцом стрелкового оружия. Выпускаемый под индексом МЦМ пистолет используется на начальном этапе обучения стрелков и на соревнованиях, включая скоростную стрельбу по быстро меняющимся целям.
Создание пистолета
История создания этого образца огнестрельного оружия началась с 1938 г, когда понимая важность развития массового стрелкового спорта, советский конструктор М.В. Марголин приступил к созданию нового спортивного оружия. Малоизвестный факт – свой легендарный пистолет, Михаил Владимирович создавал, будучи слепым в результате полученного в 1922 г. осколочного ранения. Конструкторские работы были прерваны военным периодом. Первый образец оружия, внешне напоминающий ТТ, появился в 1946 г. Оружие нуждалось в доработке. Первые пять образцов изделий были изготовлены в 1947 г. После внесения изменений в изделие, пистолет поступает в серийный выпуск с 1948 г.
Конструкция
Работа МЦМ осуществляется за счет отдачи затвора. Возвратная пружина размещена под стволом. Открытый курковый УСМ позволяет осуществлять самостоятельные регулировки. Регулировка микрометрических прицельных приспособлений выполняется по горизонтали и вертикали. Оружие имеет возможность установки дульного компенсатора. Удобство удержания обеспечивается установкой ортопедических насадок на рукоять.
Варианты исполнения
Пистолет конструкции Марголина изготавливался в нескольких вариантах:
- MЦ 1 – первый образец спортивного оружия, модель 1948 г;
- MЦМ – основной вариант;
- MЦУ – образец, предназначенный для ведения скоростной стрельбы.
На детали огнестрельного оружия нанесена заводская маркировка. Выполнена она в определенных местах и имеет следующий вид:
на затворе справана стволена щечках рукояткина прицельном приспособленииКонструкция спортивного оружия системы Марголина послужила базой для создания в 90-х гг. ХХ века следующих образцов огнестрельного оружия: MЦМ-К (компактный вариант), «Дрель» (версия МЦМ-К) и экспортный образец – MP-449.
Похожее
lockwork.ru
Пистолет марголина МЦ — спортивный малокалиберный пистолет Марголина характеристики, ТТХ, обзор, устройство, чертежи, схема, ммг
Особенности конструкции
Принцип работы автоматики пистолета основан на отдаче свободного затвора. Ударно-спусковой механизм одинарного действия, без самовзвода, с возможностью регулировки свободного хода спускового крючка. Очень интересно устроен возвратный механизм пистолета, возвратная пружина с направляющем штоком размещена под стволом. Магазин однорядный, располагается в рукояти, и в зависимости от конструкции может вмещать в себя 5, 6 или 10 патронов .22 LR. Сам пистолет имеет не большие габариты и прекрасно лежит как в маленькой так и в крупной руке. Отдача пистолета совершенно комфортна для стрелка любого уровня.
Тактико-технические характеристики МЦМ:
Пистолет Марголина (МЦ-1) – советский малокалиберный самозарядный пистолет, созданный для спортивной стрельбы, Михаилом Владимировичем Марголиным в 1946 — 1948 году. Аббревиатура МЦ означает «Модель ЦКИБ», так как чертежи и документация были подготовлены в Центральном конструкторско-исследовательском бюро спортивного и охотничьего оружия. МЦ-1 применялся для спортивной стрельбы в упражнении МП-5 на расстояния 25 метров, однако благодаря удачной конструкции пистолета, возможна довольно точная стрельба и на дистанцию 50 метров. Для стрельбы используются малокалиберные патроны бокового воспламенения, известные на западе как .22LR (Long rifle), а для нас 5,6* 15,6 мм патрон, такие же патроны применятся почти во всем спортивном оружии. С 1954 по 1974 год «Марголин» использовался на соревнованиях международного уровня, сейчас, он применятся для первоначального обучения стрельбе из пистолета.
Модификации
· МЦ 1 – самый первый вариант, модель образца 1948 года.
· МЦМ — модернизированный пистолет Марголина, получивший наибольшее распространение. Данный пистолет можно встретить почти в любом тире, на территории бывшего СССР.
· МЦУ — пистолет для скоростной стрельбы, оснащенный специальной рукоятью, ограничителем хода спускового крючка, и дульным компенсатором.
· МЦМ-К «Марго» — укороченная версия МЦМ с стволом до 98 мм стволом, разработанная в 1990 году В.А. Ярыгиным, в 1992 году началось серийное производство. Пистолет стал очень популярен за границей как оружие самозащиты.
· «Дрель» — модифицированный пистолет «Марго» с укороченным до 78 мм стволом, под патрон 5,45×18 мм с, созданного для ПСМ. Пистолет имел магазин на 10 патронов.
MP-449 — экспортный вариант под патрон под западный патрон .25 ACР.
· ИЖ-77 — газовый пистолет, выпускался с 1993 года в двух модификациях — под 7,6-мм газовый патрон ТК-024 и под 8х20 мм газовый патрон. Пистолет комплектовался без целика и мушки.
izhevsk.mirpnevmatiki.ru

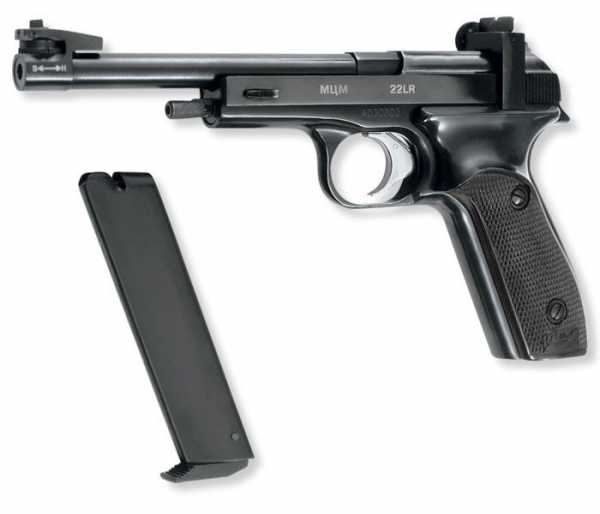

Марголина МЦМ
Тактико-технические характеристики:
Длина 245 мм
Вес без патронов: 900 г.
Ствол: 152 мм.
Магазин: 10 патронов.
Патрон: 5,6 мм
Пистолет М.В. Марголина разработан в 1946 г. и серийно выпускается с 1948 г. Для стрельбы используются так называемые «длинные» 5,6-мм патроны бокового воспламенения. С 1952 г. пистолет выпускается под «короткий» патрон (МЦ-1). Пистолет подвергался незначительной модернизации и в настоящее время выпускается под наименованием МЦМ.
Самозарядный пистолет Марголина (МСМ) предназначен для начального обучения стрельбе по мишеням на дистанции 25 м. Прицельное приспособление позволяет регулировать положение прицельной линии по горизонтали (целиком) и вертикали (мушкой). Пистолет Марголина является универсальным спортивным оружием. Его применяют как для начального обучения, так и для соревнований, в том числе для скоростной стрельбы по появляющимся мишеням.

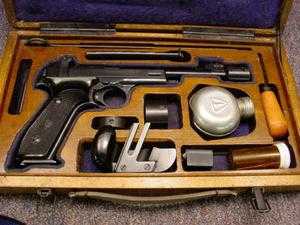

Пистолет комплектуется дульным компенсатором, дополнительными грузиками для изменения балансировки, ортопедическим приспособлением к рукоятке. Автоматика пистолета работает за счет использования энергии отдачи свободного затвора. Ударно-спусковой механизм курковый с открытым его расположением. Курок имеет боевой и предохранительный взвод. Кожух-затвор не закрывает ствол. Возвратная пружина со штоком размещена под стволом. Затвор сцеплен с возвратным механизмом посредством замыкателя. Пистолет хорошо сбалансирован. Большой наклон рукоятки (111 градусов) обеспечивает удобство прицеливания с минимальным напряжением мышц руки. Прицел открытый, с регулируемыми целиком и мушкой.

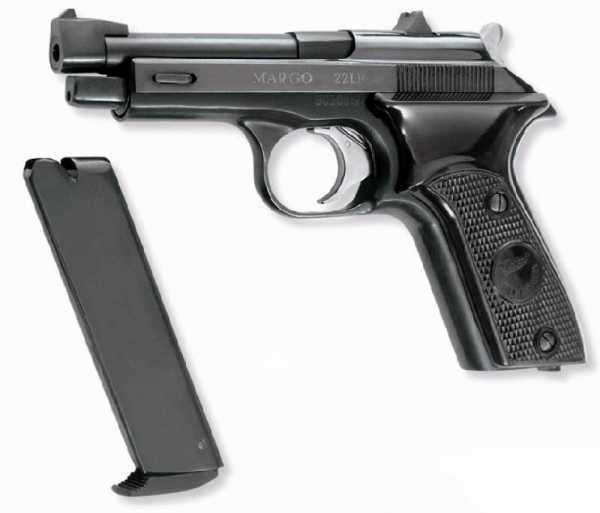

На базе пистолета МЦМ был разработан пистолет “Марго”, от базовой модели отличается более коротким стволом, наличием простого открытого прицела, отсутствием регулятора усилия спуска.
Следующей модернизацией была разработка пистолета “Дрель”. Пистолет создан под пистолетный патрон ПСМ, от базовой модели его отличают, кроме боеприпаса, укороченный ствол, простейшие прицельные приспособления, отсутствие ряда специальных приспособлений и упрощенная форма «щечек» рукоятки.
gunnews.org
Опытный пистолет Марголина ТКБ-205 (СССР. 1940 год)
Наряду с Токаревым и еще тремя конструкторами М. В. Марголин участвовал в конкурсе на разработку нового армейского пистолета калибра 7,62 мм, на замену ТТ. По прошествии некоторого времени он вышел из состава участников по собственной инициативе, посчитав, что пришло время работать над конструкцией под 9-мм патрон. Сам факт создания Марголиным удачной конструкции 9-мм пистолета практически неизвестен. В 1940 г. им был представлен на испытания НИПСМВО (Научно-исследовательский полигон стрелкового и минометного вооружения) 9-мм пистолет для высшего комсостава армии ТКБ-205 под патрон ПП-39 (прообраз 9-мм патрона ПМ — 9х18) …
Пистолет ТКБ-205 в разрезе. 1 — рама; 2 — пластиковая рукоять: 3 — курок; 4 — ось курка; 5 — рычаг курка; 6 — ось; 7 — ось шептала; 8 — боевая пружина; 9 — пружина зашслки; 10 — шептало; 11 — спуск; 12 — магазинная коробка; 13 — дно магазинной коробки; 14 — подаватель; 15 — затвор; 16 — стопорная шпилька ударника; 17 — боек; 18 — пружина: 19 — ствол; 20 — возвратная пружина; 27 — стержень возвратной пружины: 22 — пружина магазина.
Пистолет ТКБ-205 представлял из себя систему со свободным затвором. Ударно-спусковой механизм несамовзводный. Боевая пружина спиральная. Ударник подпружинен. Кнопочный предохранитель блокировал шептало и курок на боевом взводе. Прицельные приспособления состояли из мушки полукруглого профиля и неподвижного целика. Рукоятка пластмассовая, охватывающая рамку (как у ПМ). Из особенностей пистолета можно отметить трехпёрую пластинчатую пружину, выполняющую роль пружины шептала, спускового крючка и защелки магазина. Ствол при неполной разборке снимается.
Для неполной разборки пистолета необходимо вынуть магазин, несколько отвести затвор назад и удерживать его в таком положении. Затем, взявшись за переднюю часть направляющего стержня возвратной пружины, оттянуть его вперед и, перекосив вниз заднюю часть, выполняющую роль стопора ствола, отпустить. После этого ствол поворачивают на 90° и вместе с затвором отделяют от рамки в направлении дульного среза.
Комиссия по проведению испытаний, говоря о ТКБ-205, отмечала: «…система по конструкции заслуживает внимания (простота освоения, небольшое количество деталей и простота их производства, плоскостность формы и хороший габарит), целесообразна дальнейшая доработка в части совершенствования прицельных приспособлений, придания более удобной формы рукоятке (передней ее части) и устранения удара курком по руке при стрельбе». Однако, с началом Великой Отечественной войны к перспективному армейскому пистолету появилось дополнительное требование — обязательное наличие самовзводного ударно-спускового механизма и доработка пистолета ТКБ-205 была прекращена.
ТАКТИКО — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Калибр, мм 9
Вес пистолета с магазином без патронов, гр. 735
Вес пистолета со снаряженным магазином, гр. 821
Вес затвора, гр. 251
Длина ствола, мм 95
Количество нарезов в стволе, шт. 6
Длина нарезной части ствола, мм 74,4
Длина прицельной линии, мм 140
Длина пистолета при взведенном курке, мм 174
Ширина пистолета по кожуху, мм 20
Высота пистолета, мм 123
Количество заводских деталей, шт 23
raigap.livejournal.com
«МЦ» — Пистолет Марголина
Мастер спорта, чемпионка УССР Ручко Татьяна Вольфридовна с МЦМ в руках.
Пистолет Марголина — легендарный советский спортивный пистолет, оружие чемпионов мира и Олимпийских игр 50–70-х годов ХХ века.
По своим параметрам он соответствует пистолету стандартного класса для соревнований по правилам Международного стрелкового союза.
Несмотря на свою неоспоримую спортивную славу, он не был так популярен, как например, пистолеты Макарова и ТТ. А о жизни его создателя — киевлянина М.В. Марголина, многие вообще не имеют представления. Не многие знают и то, что, создавая свое «детище», Марголин конструировал и отлаживал его детали на ощупь, так как полностью потерял зрение еще в 1924 г., сражаясь в рядах Красной Армии.
Михаил Владимирович Марголин родился в Киеве в 1906 году. Позже родители Михаила переезжают в Москву. Когда началась революция Марголины вернулись в столицу Украины в надежде что тут будет «тихо»… не сложилось. При эвакуации из города М.В. Марголин отстал от семьи и остался в неспокойной столице УНР. Когда из Киева отступил Петлюра, Марголин примкнул к бойцам рабоче-крестьянской Красной армии добровольцем. После установления в Киеве Советской власти, в 1919 году М. В. Марголин уезжает на Кавказ, где была его мать, которая работала учителем в школе-коммуне, где вступил в ряды ЧОН (Частей Особого Назначения) сражавшихся с басмачами, однако басмаческая пуля в один миг решила дальнейшую судьбу молодого командира.
Что мог иметь за плечами восемнадцатилетний комвзвода, когда после ранения вернулся из армии? Несколько классов гимназии. Опыт работы конюхом, помощником шофера, матросом на шхуне. Однако жгучие желание учится, и постигать технические и военные науки определяли поступки молодого человека. Он прошел всеобуч. Воевал пулеметчиком, дорос до командира взвода и сам обучал «чоновцев» стрельбе из ручного пулемета Льюиса. Если бы не шальная бандитская пуля, кто знает, кем бы стал Герой гражданской войны командир Марголин.
Друзья пробуют помочь, собирают деньги на лечение. Михаил едет из Очамчиры в Сухуми, в республиканскую больницу. Однако врачи бессильны. Следует поездка в Москву. В самой известной на то время Алексеевской глазной клинике специалисты выносят беспощадный приговор. Комиссия решила «в целях разгрузки Москвы» отправить Марголина по месту рождения и призыва – в Киев.
Летом 1925-го ему предлагают отправиться в Харьков на курсы массажа и врачебной гимнастики при Наркомате социального обеспечения. Михаил соглашается без раздумья, хотя не имел понятия, что это за штука – массаж, медицина его никогда не увлекала. Но надо браться за дело, не сидеть же сложа руки. И вот курсы массажистов позади, впереди – работа. Полтора года «новой» жизни снимают мучительные сомнения. Приходит вера в свои силы, Михаил понимает, что и такой, какой есть, он нужен людям. Казалось бы, трудись спокойно и живи в крупном городе, но неуемной душе будущего конструктора этого оказывается мало.
В 1926-м Марголин перебирается в Москву, где уже поселилась его семья, и с головой окунается в общественную работу. По его инициативе и при поддержке оргбюро Осоавиахима в Центральном доме комсомола организуется военный кабинет, начальником которого его самого и назначили. Марголин проводит там занятия, военные игры. С открытыми, но незрячими глазами учит молодых людей разбирать и собирать находившиеся на вооружении Красной Армии средства индивидуальной защиты, стрелковое оружие.
Боевые заслуги командира взвода ЧОН (Части Особого Назначения) сослужили ему неплохую службу и по направлению инвалидного распределителя он попал во Всесоюзное общество изобретателей, где жизнь свела его со знаменитым оружейником В.А. Дегтяревым (уже тогда Марголиным была создана и вслепую собрана малокалиберная винтовка оригинальной конструкции). Дегтярева заинтересовали работы слепого оружейника. Именно с этого момента началась карьера Марголина как оружейника-конструктора.
В 1938 г. Марголин приступил к созданию малокалиберного учебно-спортивного пистолета, но разработке помешала война. После ее окончания работы были продолжены и в 1946 г., после многих проб и ошибок, был создан малокалиберный пистолет, внешне напоминавший ТТ. Однако конструкция оружия оказалась недостаточно отлаженной и Марголину пришлось всерьез заняться ее доработкой.
Для увеличения кучности боя он пошел на беспрецедентный шаг, нарушив основное правило конструирования стрелкового оружия, запрещающее любую сварку в области патронника и приварил ствол к рамке пистолета двумя симметричными электросварочными швами. Для боевого оружия это считалось недопустимым, однако в данном случае отступление от общепринятых правил сыграло положительную роль. Доработанная конструкция неплохо показала себя при испытании опытных образцов и встал вопрос о серийном производстве модели. Тем не менее Осоавиахим, ввиду «сырости» модели, в ее производстве отказал, ссылаясь на уже существующую модель данного класса, созданную конструктором Севрюгиным — Р-3 (скопированную с боевого пистолета ТТ, впрочем, тоже недоработанную).
Для спортивной стрельбы был необходим именно спортивный пистолет, а не переделанная копия боевого. Такие «переделки» работали ненадежно и отличались плохой кучностью боя, вследствие чего их крайне неохотно использовали в спортивно-стрелковых организациях. Поэтому огромное количество пистолетов Р-3 и Р-4 хранилось на складах, оставаясь невостребованными.
Недовольство качеством этих моделей было обоснованным. Каждому, хотя бы немного знакомому со стрелковым спортом, было ясно, что резкий и сильный удар курка, тяжелый спуск, ненадежное и ограниченное регулирование пружины шептала и, наконец, форма рукоятки, соответствующая скорее назначению боевого оружия, делали эти пистолеты совершенно непригодными для стрелкового спорта. Именно поэтому в начале 1947 г. Марголин, учитывая наиболее ценные технические достижения и конструктивные наработки при изготовлении своей предыдущей модели, создает качественно новый образец оригинальной конструкции. Уже в конце года был готов опытный образец, который в 1948 г. запустили в серийное производство.
В своих мемуарах М.В. Марголин так описывает создание своего «детища»: «До самой осени 1947 года я был поглощен одним — разбором всех известных конструкций пистолетов. Сотни механизмов проходили в памяти. Одну за другой продумывал я разные системы, варианты механизмов, строго взвешивал все «за» и «против» каждого узла, каждого технического решения с точки зрения того, что требуется не пистолету вообще, а именно самозарядному спортивному. Особенно долго мучился я при поиске прицельного приспособления для моего будущего пистолета. И вот однажды, когда я ехал в трамвае на работу, слушал какую-то перебранку пассажиров и думал о чем угодно, но только не об оружейных конструкциях, в голове вдруг возникла с поразительной ясностью совершенно готовая и собранная система. Я от неожиданности чуть не подпрыгнул. Все – и основание прицела, и сам прицел с механизмом горизонтальных поправок! Да и не только все устройство, а и все размеры, все мельчайшие подробности. И до чего же просто! А главное: ведь такой системы прицела нигде не было, ни в одной из многих сотен конструкций!» — вспоминает Михаил Марголин.
Действительно, сам по себе пистолет «Марголин целевой» (МЦ), был в то время уникален как по техническим характеристикам, так и по своей удачной компоновке, что более чем соответствовало его изначальному назначению — учебно-спортивного оружия.
«…Первым делом на стальной пластине выцарапываю контур задуманного пистолета, сверлю в ней отверстия для осей ударно-спускового механизма. Завинчиваю в эти отверстия стальные оси, и надеваю на них детали. Способ такого «изображения» не нов, еще в Туле я не раз пользовался им. Ставлю пружины, проверяю механизм — работает неплохо. Достаю необходимые детали, меняю, отлаживаю весь механизм до тех пор, пока не смогу спокойно сказать себе: все в порядке, искомое найдено» — пишет конструктор.
«…Ни чертежей, ни технологии, ни последовательности операций не существовало — все это заменялось воображением и памятью автора конструкции. И я неотрывно стоял возле станка, диктуя, насколько отступить от базиса, какой глубины и какой ширины делать паз, где какие соблюсти допуски и тому подобное. Мало того, надо было сначала подумать, а потом сохранять в памяти последовательность неимоверного количества операций, чтобы, не дай Бог, не спутать их. Иначе пропал бы весь труд, и что еще хуже, потерялась бы всякая возможность вообще продолжать обработку. Но память мне не изменяла — ни одной ошибки я не допустил, диктовал коротко и уверенно, а мастер абсолютно точно выполнял каждое указание и с восхищением следил за тем, как из невидимой мысли рождается сложная деталь…».
В качестве боеприпасов для МЦ были выбраны так называемые «длинные» патроны кольцевого воспламенения калибра 5,6 мм или .22 L.R., дульная энергия пули которых составляет 70-90 Дж. Применение этих патронов дало возможность значительно снизить отдачу. Это в свою очередь, позволило начинающему стрелку при обучении стрельбе «не заучивать» свои ошибки, сделанные при выстреле, что невозможно при обучении стрельбе с помощью боевого оружия или моделей модернизированных под учебную или спортивную стрельбу.
Патрон снаряжен зарядом бездымного пороха и неоржавляющим капсюльным составом, что облегчает сбережение стволов винтовок и пистолетов, увеличивая их «живучесть». Малокалиберные патроны отличаются простотой изготовления, а, следовательно, и меньшей, по сравнению с боевыми, себестоимостью.
Масса пули патрона .22 L.R. колеблется от 2,15 до 2,60 г. Начальная скорость пули, в зависимости от марки малокалиберного патрона, — от 220 до 345 м/с. Несмотря на миниатюрные размеры, патрон достаточно мощный. Отметим, что при выстреле, малокалиберная пуля на расстоянии 25 м пробивает навылет доску «сороковку», а опасный излет достигает 1 км.
Автоматика пистолета Марголина работает по принципу использования отдачи свободного затвора при неподвижном стволе. Ударно-спусковой механизм курковый, с открытым расположением курка.
Курок имеет боевой и предохранительный взводы. Возвратная пружина со штоком размещена под стволом. Затвор сцеплен с возвратным механизмом посредством замыкателя. Пистолет хорошо сбалансирован. Большой наклон рукоятки — 111°, — обеспечивает удобство прицеливания с минимальным напряжением руки. Прицел открытый с регулируемыми целиком и мушкой.
Пистолет получился простым в устройстве и достаточно надёжным в эксплуатации. При этом в производстве МЦ был дешевле и проще боевых пистолетов. Самым большим его достоинством (наряду с другими не менее привлекательными качествами) является уникальность прицельного приспособления, которое в совокупности с малой силой отдачи, большой прицельной линией, неподвижно закрепленным стволом и боеприпасами с малым импульсом отдачи, обеспечивает высокую кучность и меткость стрельбы. Прицел регулируется по горизонтали и по вертикали, надежно смонтирован на неподвижной стойке и обеспечивает стабильность пристрелки. Помимо этого, пистолет имеет спусковой механизм с регулировкой свободного хода спускового крючка.
Советский целевой спортивный пистолет МЦ (Марголин Целевой) предназначен для стрельбы по круглой и силуэтной мишеням на дистанции 25 м.
Согласно установленным правилам соревнований, из спортивных малокалиберных пистолетов выполняют следующие упражнения: МП-1, МП-2, МП-4, МП-5, МП-9, МП 10 — медленная стрельба по мишеням с черным кругом на дистанции 25 м по мишени № 4, ускоренная стрельба по силуэту на дистанции 25 м по мишени № 1, медленная и ускоренная стрельба на дистанции 25 м по мишени № 4. Для разных видов упражнений на базе МЦ было создано несколько модификаций этого пистолета – таких как МЦМ и МЦУ. Последняя МЦУ предназначалась для скоростной стрельбы по пяти мишеням на дистанции 25 метров со временем открытия ростовых силуэтов по пять выстрелов за 8-ем, 6-ть и 4-ре секунды, за которые нужно было поразить все пять мишеней в «десятку».
Благодаря пистолетам серии МЦ было подготовлено множество прославленных чемпионов, мастеров спорта, разрядников. Причем и сегодня эти советские пистолеты до сих пор являются основой начальной огневой подготовки в спортивно-стрелковых клубах Украины. А после 90-х на базе МЦ в России, было создано несколько высокоточных малокалиберных боевых пистолетов для специальных подразделений армий мира – «МАРГО» (укороченный ствол кал. 5,6 мм .22LR) и «ДРЕЛЬ»(укороченный ствол кал. 5,45 мм ПСМ).
Тактико-технические характеристики пистолета МЦ
Калибр, мм 5,6
Масса оружия, кг
в неснаряженном состоянии 0,9
в снаряженном состоянии 0,94
Длина оружия, мм 240
Длина ствола, мм 140
Высота оружия, мм 150
Ширина оружия, мм 50
Емкость магазина, патр. 10
Скорострельность, выстр./мин. 35
Прицельная дальность стрельбы, м 25
