Органы управления автомобилем: особенности и рекомендации

История автомобилестроения началась в далеком 1768 году. Те машины были паросиловыми. Они имели простейшие органы управления. Автомобиль было сложнее подготовить к поездке и обслуживать, чем управлять им. Со времен первого автомобиля массового производства («Форд-Модел Т», выпускавшегося с 1908 по 1927 год) органы и элементы управления претерпели колоссальные изменения. Все они становились более дружелюбными по отношению к человеку.

Инженеры старались сделать работу с органами управления автомобиля максимально незаметной для водителя, ведь раньше ему приходилось отвлекаться на огромное количество дополнительных действий. Даже для поворота руля нужно было приложить значительно больше усилий, чем сейчас.

В то же время все эти новшества делали автомобиль намного более сложным технически. Появились электронные стартеры вместо ручных, гидравлические и электрические усилители руля, усилители тормозов и еще огромное количество устройств, без которых современный человек не может представить себе автомобиль. Кто будет выходить из машины, чтобы запустить двигатель? И может ли человек представить себе машину без системы подачи воздуха в салон?

Эта система прошла апргейд не один раз. Сначала появился подогрев воздуха, затем начали устанавливать воздушные фильтры, появились кондиционеры, их заменили системы с климатической установкой, которая сама добивается выбранной температуры, после чего такие системы стали делать двух-, трех- и даже четырехзонными. В последнее время премиум-автомобили начали оснащаться приборами для ионизации воздуха и ароматизации. И это всего лишь простейшая система подачи воздуха в салон. Некоторые элементы управления появились вообще совсем недавно. Навигация, голосовое управление - все это можно перечислять бесконечно.

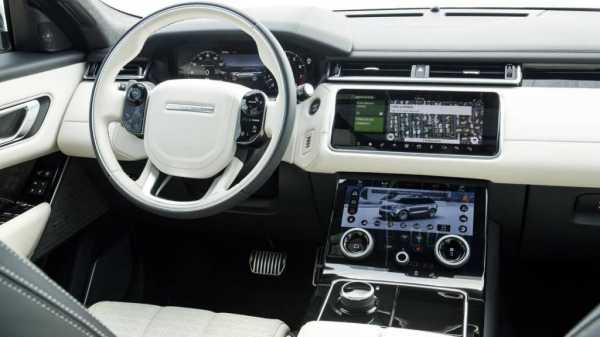

Органы управления в легковых автомобилях

В салоне любой современной машины огромное количество различных кнопок. Не важно, сенсорные они, механические или вообще нарисованы просто на огромном дисплее «Теслы», разобраться сходу даже опытному водителю в новой машине бывает непросто. Все элементы управления можно разделить на три группы:

  • основные;
  • вспомогательные;
  • элементы управления функциями комфорта.

К первой группе относятся рулевое колесо, педали, рычаг коробки переключения передач. Ко второй относят не менее важные органы управления автомобилем, но без которых водитель может в теории передвигаться на машине. Все они прямо влияют на безопасность дорожного движения. Вспомогательные органы: управление светом и дворниками, системами безопасности (антиблокировочная система, электронная система динамической стабилизации автомобиля, антипробуксовочная система и другие), регулировка зеркал.

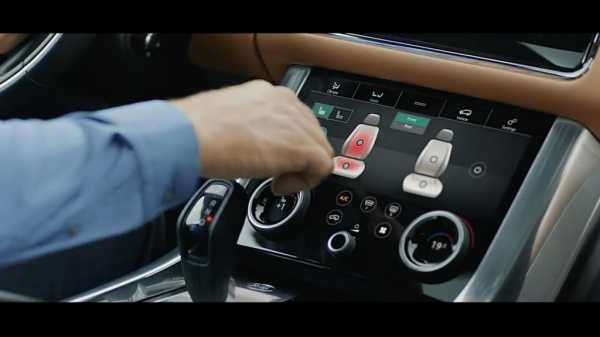

К третьей категории относят все остальные органы, а именно: управление мультимедиа, управление системой подачи воздуха в салон, регулировку сидений, стеклоподъемники и многое другое. Расположение органов управления автомобилем должно быть эргономичным, то есть удобным для пользования. Именно поэтому часто в автомобилях одинаковые элементы располагаются в одинаковых местах: коробка передач устанавливается между передними сиденьями, стеклоподъемники - на карте двери, управление радио - по центру торпедо. Но бывают и исключения. Эта статья поможет легко и быстро находить органы управления автомобилем в любой машине и использовать их правильно.

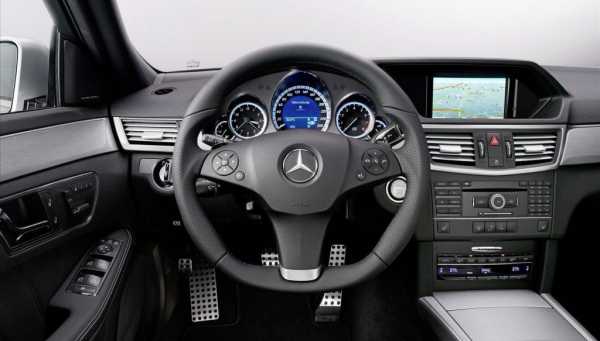

Управление рулевой системой

Без знания правил управления этими элементами водитель даже не сдвинется с места за рулем авто, разве что на сиденье может подвигаться. Руль находится всегда прямо перед водителем. Для начала его нужно отрегулировать в соответствии с картинкой ниже. Сделать это можно с помощью рычажка, находящегося слева на рулевой колонке. Там же будут и кнопки, если положения руля изменяется электрическим приводом.

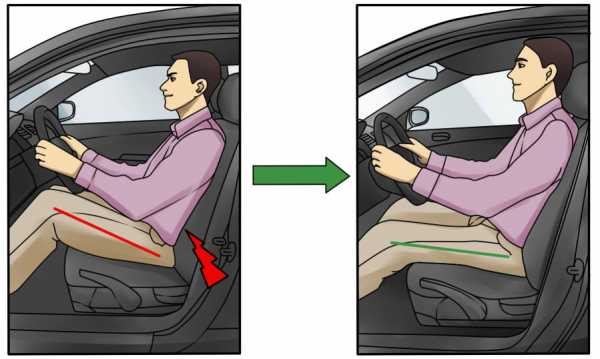

Регулировка может осуществляться как по наклону, так и по вылету. Рулевое колесо следует держать всегда двумя руками, чтобы его не выбило на яме или неровности. Избегайте ситуации, когда во время вращения руля руки водителя окажутся скрещенными, нужно сразу перехватить его одной рукой. Если необходимо повернуть направо - крутить руль тоже нужно вправо, и не важно, едет машина вперед или назад. Во всех современных машинах на рулевом колесе размещают дополнительные органы управления автомобилем: круиз-контроль, управление мультимедиа и так далее.

Управление мотором и тормозной системой

Педалей в машине может быть две или три. Если в автомобиле механическая коробка переключения передач, то педалей будет три, автоматическая - две. Правая педаль всегда является газом. Нажимать на нее следует плавно. Слева от нее находится педаль тормоза. На эти две педали нужно нажимать только правой ногой, исключением будут являться только автогонки.

Следовательно, нельзя нажимать одновременно на газ и на тормоз. Третья педаль, самая левая - сцепление, нажимается для переключения передач. Выжимать его следует быстро, отпускать плавно. Рычаг управления механической коробки передач всегда находится справа от водителя (между сиденьями или на "торпедо"). Схема переключения передач находится непосредственно на рычаге. Для включения задней скорости часто нужно или нажать на кнопку на рычаге, или на сам рычаг.

Элементы управления автомобилем с автоматической коробкой переключения передач

Управление авто с автоматической коробкой отличается только тем, что нет педали сцепления, и передачи переключаются сами. Селектор коробки может выглядеть как рычаг, кнопка (набор кнопок) или шайба. Обычно располагается справа от водителя. На американских машинах и авто марки «Мерседес» часто можно увидеть рычаг АКПП за рулем.

Свет и дворники

Управление светом и дворниками кажется очень простым на первый взгляд, однако тут очень много тонкостей и деталей. Рычаг управления светом всегда находится слева за рулем. Если потянуть рычаг вниз - включается левый поворотник, вверх - правый. Почти на всех современных машинах, за исключением «Тойоты», имеется поворотник в одно касание. Этот же рычаг отвечает за включение ближнего и дальнего света фар, ДХО, противотуманок и так далее.

Рычаг управления дворниками обычно установлен справа за рулем, если его место не занял селектор автоматической коробки. На нем можно регулировать скорость дворников, подавать омывающую жидкость. Стоит отметить, что на многих современных автомобилях стоят датчики дождя и света, поэтому, поставив рычажки в положение «Авто», водитель должен будет только включить поворотники.

Органы управления грузовых автомобилей

Сегодня элементы управления грузовиков почти не отличаются от таковых в легковых машинах. Фуры могут обладать дополнительными органами управления, например сцепным устройством. Для понимания ниже показана картинка расположения органов управления автомобилем МАН.

Вывод

Инженеры и конструкторы прикладывают много усилий для того, чтобы сделать управление машиной не только простым, но и приятным. Один раз поняв принцип управления системами автомобиля, водитель сможет намного легче пересаживаться из одного авто на другое. К тому же это сделает жизнь немного проще. Удачи на дорогах!

fb.ru

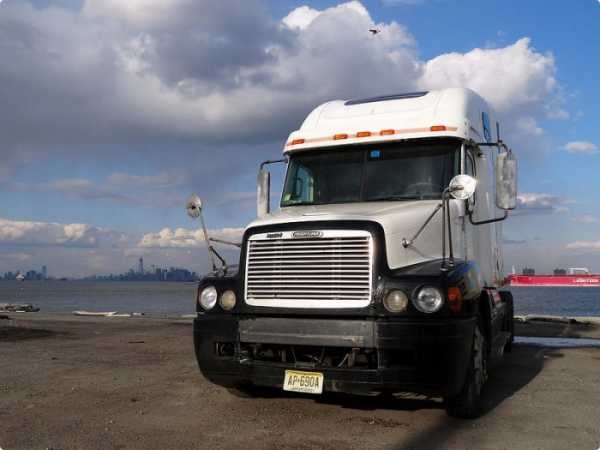

Особенности управления грузовыми автомобилями

Водительские права подразделяются на несколько категорий, которыми определяется, каким транспортным средством может управлять человек. Из этого следует, что принципы вождения одним легковым автомобилем несколько отличаются от того, что предполагает маневрирование грузовиком

Управление той же Тойотой существенно отличается от грузовиков, произведенных на автомобильном заводе МАЗ. В случае же, если вы посетили эту страницу именно с целью ознакомиться с тем, что собой представляют маз грузовики, то переходите по ссылке, опубликованной выше, там вы найдете всю необходимую информацию. Сделав это вы сможете приобрести как комплектующие, так и сами грузовые автомобили, которые вас не подведут, ведь все знают о том, что что-что, но грузовики отечественный автопром умеет делать.

Управление грузовиком с прицепом

Главная причина, почему права на легковой автомобиль не предполагают выдачу удостоверение на управление грузовиком заключается в том, что у грузовой машины есть прицеп.

Прицеп – это достаточно массивная часть автомобиля, которая вызывает большие сложности при управлении грузовиком у неопытного водителя. В большинстве случаев он существенно шире и длиннее, чем кабина, и как следствие этого – не имеющий особых навыков вождения человек, может не рассчитать, не участь размеры, и как следствие – промахнуться мимо поворота или не вписаться в проем.

Водители, которые хотят управлять грузовыми автомобилями, должны получить специальные навыки. Они учатся управлению машинами с прицепом отдельно.

Психологическая и физическая подготовка

Как бы это не было странно, но управление грузовым автомобилем предполагает еще и психологическую подготовку. Грузовик – это достаточно массивное транспортное средство. Водитель должен полностью чувствовать вес транспортного средства, и в случае возникновения необходимости производить определенные действия для того, чтобы выйти из сложной ситуации.

За исключением этого, для управления грузовиком нужна физическая сила. Несмотря на наличие гидроусилителя руля на современных моделях, для того чтобы нормально маневрировать таким транспортным средством, иногда приходится прикладывать немалую силу. Собственно, именно по этой причине среди дальнобольщиков и представителей других профессий, которые управляют грузовиками, так мало женщин – их почти нет.

  • Автор: Василий
Стать автором

avtojeep.ru

Органы управления автомобилем: особенности и рекомендации

История автомобилестроения началась в далеком 1768 году. Те машины были паросиловыми. Они имели простейшие органы управления. Автомобиль было сложнее подготовить к поездке и обслуживать, чем управлять им. Со времен первого автомобиля массового производства («Форд-Модел Т», выпускавшегося с 1908 по 1927 год) органы и элементы управления претерпели колоссальные изменения. Все они становились более дружелюбными по отношению к человеку.

Инженеры старались сделать работу с органами управления автомобиля максимально незаметной для водителя, ведь раньше ему приходилось отвлекаться на огромное количество дополнительных действий. Даже для поворота руля нужно было приложить значительно больше усилий, чем сейчас.

В то же время все эти новшества делали автомобиль намного более сложным технически. Появились электронные стартеры вместо ручных, гидравлические и электрические усилители руля, усилители тормозов и еще огромное количество устройств, без которых современный человек не может представить себе автомобиль. Кто будет выходить из машины, чтобы запустить двигатель? И может ли человек представить себе машину без системы подачи воздуха в салон?

Эта система прошла апргейд не один раз. Сначала появился подогрев воздуха, затем начали устанавливать воздушные фильтры, появились кондиционеры, их заменили системы с климатической установкой, которая сама добивается выбранной температуры, после чего такие системы стали делать двух-, трех- и даже четырехзонными. В последнее время премиум-автомобили начали оснащаться приборами для ионизации воздуха и ароматизации. И это всего лишь простейшая система подачи воздуха в салон. Некоторые элементы управления появились вообще совсем недавно. Навигация, голосовое управление — все это можно перечислять бесконечно.

Органы управления в легковых автомобилях

В салоне любой современной машины огромное количество различных кнопок. Не важно, сенсорные они, механические или вообще нарисованы просто на огромном дисплее «Теслы», разобраться сходу даже опытному водителю в новой машине бывает непросто. Все элементы управления можно разделить на три группы:

  • основные;
  • вспомогательные;
  • элементы управления функциями комфорта.

К первой группе относятся рулевое колесо, педали, рычаг коробки переключения передач. Ко второй относят не менее важные органы управления автомобилем, но без которых водитель может в теории передвигаться на машине. Все они прямо влияют на безопасность дорожного движения. Вспомогательные органы: управление светом и дворниками, системами безопасности (антиблокировочная система, электронная система динамической стабилизации автомобиля, антипробуксовочная система и другие), регулировка зеркал.

К третьей категории относят все остальные органы, а именно: управление мультимедиа, управление системой подачи воздуха в салон, регулировку сидений, стеклоподъемники и многое другое. Расположение органов управления автомобилем должно быть эргономичным, то есть удобным для пользования. Именно поэтому часто в автомобилях одинаковые элементы располагаются в одинаковых местах: коробка передач устанавливается между передними сиденьями, стеклоподъемники — на карте двери, управление радио — по центру торпедо. Но бывают и исключения. Эта статья поможет легко и быстро находить органы управления автомобилем в любой машине и использовать их правильно.

Управление рулевой системой

Без знания правил управления этими элементами водитель даже не сдвинется с места за рулем авто, разве что на сиденье может подвигаться. Руль находится всегда прямо перед водителем. Для начала его нужно отрегулировать в соответствии с картинкой ниже. Сделать это можно с помощью рычажка, находящегося слева на рулевой колонке. Там же будут и кнопки, если положения руля изменяется электрическим приводом.

Регулировка может осуществляться как по наклону, так и по вылету. Рулевое колесо следует держать всегда двумя руками, чтобы его не выбило на яме или неровности. Избегайте ситуации, когда во время вращения руля руки водителя окажутся скрещенными, нужно сразу перехватить его одной рукой. Если необходимо повернуть направо — крутить руль тоже нужно вправо, и не важно, едет машина вперед или назад. Во всех современных машинах на рулевом колесе размещают дополнительные органы управления автомобилем: круиз-контроль, управление мультимедиа и так далее.

Управление мотором и тормозной системой

Педалей в машине может быть две или три. Если в автомобиле механическая коробка переключения передач, то педалей будет три, автоматическая — две. Правая педаль всегда является газом. Нажимать на нее следует плавно. Слева от нее находится педаль тормоза. На эти две педали нужно нажимать только правой ногой, исключением будут являться только автогонки.

Следовательно, нельзя нажимать одновременно на газ и на тормоз. Третья педаль, самая левая — сцепление, нажимается для переключения передач. Выжимать его следует быстро, отпускать плавно. Рычаг управления механической коробки передач всегда находится справа от водителя (между сиденьями или на «торпедо»). Схема переключения передач находится непосредственно на рычаге. Для включения задней скорости часто нужно или нажать на кнопку на рычаге, или на сам рычаг.

Элементы управления автомобилем с автоматической коробкой переключения передач

Управление авто с автоматической коробкой отличается только тем, что нет педали сцепления, и передачи переключаются сами. Селектор коробки может выглядеть как рычаг, кнопка (набор кнопок) или шайба. Обычно располагается справа от водителя. На американских машинах и авто марки «Мерседес» часто можно увидеть рычаг АКПП за рулем.

Свет и дворники

Управление светом и дворниками кажется очень простым на первый взгляд, однако тут очень много тонкостей и деталей. Рычаг управления светом всегда находится слева за рулем. Если потянуть рычаг вниз — включается левый поворотник, вверх — правый. Почти на всех современных машинах, за исключением «Тойоты», имеется поворотник в одно касание. Этот же рычаг отвечает за включение ближнего и дальнего света фар, ДХО, противотуманок и так далее.

Рычаг управления дворниками обычно установлен справа за рулем, если его место не занял селектор автоматической коробки. На нем можно регулировать скорость дворников, подавать омывающую жидкость. Стоит отметить, что на многих современных автомобилях стоят датчики дождя и света, поэтому, поставив рычажки в положение «Авто», водитель должен будет только включить поворотники.

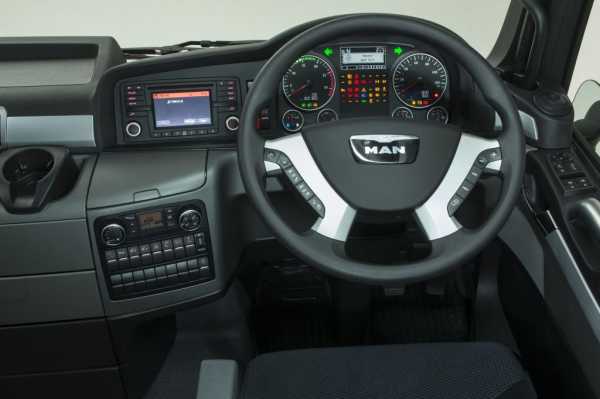

Органы управления грузовых автомобилей

Сегодня элементы управления грузовиков почти не отличаются от таковых в легковых машинах. Фуры могут обладать дополнительными органами управления, например сцепным устройством. Для понимания ниже показана картинка расположения органов управления автомобилем МАН.

Вывод

Инженеры и конструкторы прикладывают много усилий для того, чтобы сделать управление машиной не только простым, но и приятным. Один раз поняв принцип управления системами автомобиля, водитель сможет намного легче пересаживаться из одного авто на другое. К тому же это сделает жизнь немного проще. Удачи на дорогах!

Источник

ruud.ru

MAN TGA с 2000 года, органы управления инструкция онлайн

Символ Значение
Аварийная световая сигнализация
Стояночный свет
Ближний свет
Дальний свет
Задний противотуманный фонарь
Противотуманная фара и задний противотуманный фонарь
Регулирование угла наклона оптической оси фар
Световой тест
Система MAN BrakeMatic в автомобилях с нерегулируемым моторным тормозом
Система MAN BrakeMatic в автомобилях с регулируемым моторным тормозом, первичным замедлителем итрансмиссионным тормозом MAN
Переключение между ограничением скорости движения (FGB) и регулированием скорости (FGR)
Время/температура снаружи/обнуление времени
Подсветка приборов
Выбор языка
Изменение индикации на дисплее/закрытие долговременной индикации/использование меню автомобиля (вавтомобилях без мультифункционального рулевого колеса)
Подтверждение «желтого» сообщения/переключение индикации на спидометре между общим пробегом, суточным пробегом и индикацией фактической скорости в милях в час (миль/ч)/использование меню автомобиля (в автомобилях без мультифункционального рулевого колеса)
LGS, регулятор продольной устойчивости автомобиля
Подогрев сиденья
Подогрев и вентиляция сиденья
Приподнимание или разгрузка заднего поддерживающего моста
Приподнимание или разгрузка переднего поддерживающего моста
Система поддержки при трогании с места для заднего поддерживающего моста
Система поддержки при трогании с места для переднего поддерживающего моста
Задний поддерживающий мост прицепа или полуприцепа, система поддержки при трогании с места
Пневматическая подвеска
Переключение индикации запаса топлива между баками 1 и 2
Ночная подсветка на потолке
Разъединитель аккумулятора
Аварийный выключатель
Противосолнечная шторка водителя и пассажира
Повышение порога пробуксовки
Повышение порога пробуксовки
Остановочный тормоз
Сдвижная панель крыши
Коробка отбора мощности I
Коробка отбора мощности II
Коробка отбора мощности III
Коробка отбора мощности двигателя
Система охлаждения кузова прицепа
Система с низким сцеплением
Система охлаждения грузового отсека тягача
Система охлаждения грузового отсека прицепа дефростера
Система охлаждения грузового отсека тягача дефростера
Фароочиститель
Фонарь рабочего освещения
Освещение грузового отсека
Проблесковый маячок
Проблесковый маячок
Зимняя служба
Маневровое освещение
Дополнительный габаритный огонь для эксплуатации автомобиля с прицепом
Грузоподъемная платформа
Механизм опрокидывания кабины
Обогрев ветрового стекла
Централизованная смазочная система
Переключение между сигналом и гудком
Снижение громкости предупредительного сигнала заднего хода ночью, для снижения громкости звукового сигнала при движении задним ходом
Вызов техпомощи
Аккумулятор холода стационарного кондиционера
Стендовая обкатка двигателя («зимний пакет»)
Стеклоподъемник водителя и пассажира
Холодильник
Дополнительный компрессор

krutilvertel.com

Основы управления автомобилем | Теория

Движение автомобиля подчиняется не только определенным законам, но и прежде всего — воле водителя. Собственно говоря, законы движения автомобиля вступают в силу только после того или иного, правильного или неправильного, действия водителя. Водитель и конструктор должны учитывать и правильно применять законы движения автомобиля.

Органы управления автомобилем

Для управления движением автомобиля и работой его механизмов в распоряжение водителя даны:

  • рычаги
  • педали
  • рукоятки
  • кнопки

которые посредством тяг, рычажков, тросов, жидкостных, электрических или воздушных приводов связаны с соответствующими механизмами автомобиля.

В настоящее время, перед водителем может иметься только два органа управления: руль и педаль скорости. На некоторых автомобилях сейчас часть органов управления либо устранена и заменена автоматами, либо пользование ими не обязательно в обычных условиях движения. Однако типовое устройство автомобиля, в особенности устройство грузового автомобиля, такое, что для изменения данного качества движения автомобиля приходится приводить в действие несколько органов управления.

В конечном счете водитель должен изменять только три особенности движения автомобиля:

  • скорость
  • развиваемое усилие
  • направление

В изменении скорости и развиваемого усилия участвуют:

  • педаль подачи топлива (акселератор)
  • кнопки управления воздушной заслонкой (кнопка «подсоса») и дроссельной заслонкой карбюратора (кнопка «постоянного газа»)
  • педаль сцепления
  • рычаг переключения коробки передач
  • педаль тормоза
  • а также для пуска и остановки двигателя — замок зажигания, кнопка или педаль стартера

В изменении направления движения участвуют:

  • рулевое колесо
  • педаль сцепления
  • рычаг переключения коробки передач

Особую группу органов управления составляют приборы:

  • контрольные
  • освещения
  • сигнализации

Но эти приборы вспомогательные, не связанные непосредственно с движением автомобиля.

Рис. В изменении скорости движения и крутящего момента участвуют три педали, рычаг и две кнопки — вверху. В изменении направления движения участвуют рулевое колесо, одна педаль и один рычаг — внизу.

Пуск двигателя

Если источник энергии — карбюраторный двигатель, то он может начать работать только после того, как включено зажигание. Для этого ключ в замке зажигания поворачивают. О включенном зажигании свидетельствует не только положение ключа в замке, но и показания некоторых приборов на щите перед водителем или движение стрелок указателя уровня бензина, амперметра, термометра и манометра давления масла, которые до этого были неподвижными.

Чтобы двигатель заработал, в нужно нажать на кнопку стартера (ножную, ручную или объединенную с ключом зажигания). Электродвигатель передает вращение шестерне стартера, входящей в этот момент в зацепление с зубчатым венцом маховика, и маховик, а вместе с ним и вал двигателя начнут вращаться. Когда после одного-двух (иногда нескольких) оборотов вала двигателя в цилиндрах произойдут вспышки рабочей смеси и рабочие ходы, кнопку стартера нужно отпустить. Теперь двигатель работает сам. Если двигатель холодный или продолжительное время бездействовал, приходится прогревать его на богатой рабочей смеси, пользуясь при этом кнопкой управления воздушной заслонкой. После того как двигатель прогреется и начнет устойчиво работать на малых (холостых) оборотах, кнопку вдвигают в гнездо до отказа. Кнопкой управления воздушной заслонкой иногда пользуются и во время движения автомобиля, когда хотят путем кратковременного обогащения рабочей смеси резко увеличить эффективность работы двигателя, однако это не рекомендуется, так как в результате возможен преждевременный износ двигателя и нарушение нормальной работы системы питания двигателя.

Кнопкой управления дроссельной заслонкой пользуются еще реже — только если водителю по тем или иным причинам нужно оставить рабочее место, но необходимо поддерживать сравнительно высокие числа оборотов вала двигателя (например, если неисправен стартер).

Набор скорости, переключение передач

Как известно, в системе силовой передачи имеется несколько ступеней, чаще всего пять у легковых автомобилей и больше у грузовых. После небольшого разгона автомобиль может двигаться по ровной дороге на высшей (обычно так называемой прямой) передаче с различными скоростями, от минимальной до наибольшей. Для регулирования скорости водителю достаточно изменять подачу топлива и тем самым мощность и число оборотов вала двигателя; это достигается большим или меньшим нажимом на педаль подачи топлива. Можно представить себе автомобиль с двигателем, развивающим такую большую мощность и такой большой крутящий момент, что необходимость в понижающих передачах отпадает. Примером такого автомобиля может служить германская конструкция Майбах 1928 года, имевшая двигатель с рабочим объемом около 9 л, мощностью около 150 л. с. и крутящим моментом около 100 кгм. На таком автомобиле число органов управления, участвующих в изменении скорости, сводится к двум-трем: педали подачи топлива и тормозу (с приводом от педали и от рычага). Но размеры и вес двигателя, а следовательно всего автомобиля, резко возрастают с увеличением рабочего объема двигателя, автомобиль становится чрезмерно тяжелым, дорогостоящим. Поэтому подавляющая часть советских автомобильных двигателей рассчитана для движения автомобиля без понижающих передач только по ровной дороге и после разгона, а для разгона, движения на крутой подъем, преодоления плохих дорог приходится передаваемое от двигателя к колесам усилие увеличивать с помощью понижающих передач, что сопровождается соответственным уменьшением числа оборотов колес и снижением скорости.

Эти операции производит водитель, пользуясь рычагом переключения коробки передач. Если в конструкции отсутствуют специальные устройства для уравнивания числа оборотов (синхронизаторы), переключение передач невозможно (во всяком случае — бесшумное и безударное) без предварительного или одновременного отсоединения коробки передач от двигателя с помощью сцепления и регулирования числа оборотов ведущих шестерен посредством педали подачи топлива. Поэтому-то при переключении передач водитель вынужден не только выводить из зацепления и вводить в зацепление те или иные шестерни коробки передач, но и пользоваться при этом педалями сцепления и подачи топлива. На первый взгляд все эти действия могут показаться постороннему весьма сложными, но автомобилисты настолько освоились с ними, да и в конструкции современного автомобиля все устроено так целесообразно, что переключение передач не представляет ничего сложного, по крайней мере на легковых автомобилях и небольших грузовых. Доказательством тому служит широкое распространение среди водителей метода езды накатом, при котором без особой, казалось бы, нужды систематически в процессе движения по ровной дороге то выключают, то включают передачу. Это делается для получения некоторой экономии в расходе топлива и для снижения шума при движении. Если бы переключение передач было слишком сложным, водители не стали бы к нему прибегать ради малосущественных факторов.

Следует подчеркнуть, что переключение передач и все, что с ним связано, служит главным образом для регулирования тягового усилия в широких пределах. Изменение скорости только сопутствует изменению усилия. Регулирование скорости осуществляется в основном (кроме случаев разгона и очень медленного движения) регулированием оборотов вала двигателя различной подачей топлива.

Число оборотов при наибольшем крутящем моменте двигателя примерно вдвое меньше числа оборотов, соответствующих наибольшей мощности. Это значит, что при полном открытии дроссельной заслонки карбюратора крутящий момент наибольший при сравнительно небольших мощности двигателя и скорости движения автомобиля, а при уменьшении или увеличении числа оборотов величина момента снизится.

Пропорционально моменту изменяется и тяговое усилие на ведущих колесах автомобиля. При езде с неполностью открытой дроссельной заслонкой всегда можно увеличить мощность, а следовательно момент двигателя, сильнее нажав на педаль, т. е. увеличив подачу топлива.

Рис. Наибольший крутящий момент двигатель развивает при сравнительно небольшом числе оборотов

До сих пор говорилось об увеличении скорости или о сохранении постоянной скорости. Но бывают обстоятельства, при которых скорость автомобиля должна быть снижена. Для этого водитель может использовать разные приемы.

Снижение скорости автомобиля

Первый прием — уже упомянутый накат, т.е. движение по инерции с выключенной передачей. Если дорога ровная, автомобиль постепенно замедляет ход, пока не остановится, причем вначале скорость мало отличается от той, что была перед накатом. Накатом пользуются, помимо уже упомянутого, перед заранее предусмотренной остановкой автомобиля, при приближении к перекрестку. Попутно отметим, что накат не рекомендуется применять на скользкой дороге, так как при этом устойчивость автомобиля может нарушиться, а также на крутых, в особенности, неполностью обозреваемых спусках, так как в этих условиях автомобиль развивает иногда скорость, большую, чем первоначальная, и движение становится небезопасным.

Второй прием — торможение двигателем, т.е. движение по инерции, но с включенной передачей и малой нагрузкой двигателя (без нажатия на педаль подачи топлива). Смысл торможения двигателем сводится к тому, что накопленная энергия теперь тратится на преодоление трения в механизмах силовой передачи и особенно двигателя. Это очень надежный прием замедления движения, в особенности важный на скользкой дороге и на спусках. Наибольший эффект торможения получается, если включить понижающую передачу и уменьшить подачу топлива. Здесь переключение передач на понижающую служит не для увеличения момента, а для увеличения числа оборотов вала двигателя и потерь на трение в нем. Преимуществом торможения двигателем является еще и то, что оно может продолжаться длительное время, не нагревая тормозов и не изнашивая тормозных накладок. Кроме того, при торможении двигателем (не считая случаев перехода на низшую передачу) водителю нужно только уменьшать подачу топлива.

Рис. Повороты рулевого колеса передаются передним колесам через вал, рулевой механизм и систему тяг

Третий прием замедления хода — торможение с помощью колесных тормозов, которые приводятся в действие от педали. Торможение применяется чаще всего для кратковременного и вместе с тем достаточно резкого замедления хода — при появлении опасности, для остановки автомобиля после замедления хода иными средствами и т. д. Когда водитель нажимает на педаль тормоза, неподвижные тормозные колодки прижимаются к вращающемуся тормозному барабану или диску. Между колодками и барабаном (или диском) возникает трение; колодки и барабан (или диск) от трения нагреваются. Накопленная движущимся автомобилем энергия расходуется уже не на дальнейшее движение, а в значительной мере на трение и образование тепла, и автомобиль замедляет ход.

Наконец, кроме перечисленных приемов, водитель может пользоваться рычагом ручного стояночного тормоза, привод от которого осуществляется на тормоза задних колес или на тормоз на валу силовой передачи.

Движение задним ходом

Для включения заднего хода водитель, после остановки автомобиля, с помощью рычага переключения коробки передач и педали сцепления вводит между шестернями промежуточного и вторичного валов коробки передач дополнительную шестерню и этим изменяет направление вращения ведомого вала. Тем самым изменяется и направление вращения колес.

Изменение направления движения

Изменения направления движения, т. е. поворота автомобиля, водитель достигает вращением рулевого колеса. Механизмы рулевого привода передают вращение штурвала левому и правому передним колесам, поворачивая их на некоторый угол и тем самым направляя автомобиль влево или вправо.

ustroistvo-avtomobilya.ru

Общее устройство грузового автомобиля | Теория

Независимо от особенностей конструкции грузовой автомобиль состоит из трех основных частей: двигателя, кузова, шасси.

Двигатель

Двигатель — источник механической энергии, необходимый для движения автомобиля. В двигателе внутреннего сгорания тепловая энергия, получаемая при сгорании топлива в его цилиндрах, преобразуется в механическую работу.

На автомобилях применяются двигатели внутреннего сгорания с искровым зажиганием и с самовоспламенением, а также электрические.

Кузов

Кузов — часть автомобиля, предназначенная для размещения груза или для размещения водителя и пассажиров. Кузов состоит из кабины 1 и грузовой платформы 2. К нему относят также капот, облицовку и крылья.

Шасси

Шасси — опорное устройство, необходимое для передвижения автомобиля. В шасси входят все механизмы и агрегаты, предназначенные для передачи усилия от двигателя на ведущие колеса, а также для управления и передвижения автомобиля.

Шасси включает в себя:

  • трансмиссию
  • ходовую часть
  • рулевое управление
  • тормозную систему

Трансмиссия представляет собой совокупность механизмов, передающих вращающий момент от коленчатого вала двигателя к ведущим колесам, а также изменяющих вращающий момент и частоту вращения ведущих колес по величине и направлению.

Трансмиссия состоит из:

  • сцепления 3
  • коробки передач 4
  • карданной передачи 5
  • ведущего моста 6

Рис. Составные части автомобиля: 1 — кабина; 2 — грузовая платформа; 3 — сцепление; 4 — коробка передач; 5 — карданная передача; 6 — ведущий мост.

Сцепление необходимо для кратковременного разъединения двигателя и трансмиссии при переключении передач и для плавного их соединения при трогании с места.

Коробка передач (КП) предназначена для изменения вращающего момента на ведущих колесах, скорости и направления движения автомобиля путем ввода в зацепление различных пар шестерен.

Карданная передача служит для передачи вращения от вала коробки передач к ведущему мосту под некоторым углом.

Ведущий мост состоит из механизмов, с помощью которых происходит увеличение вращающего момента и вращение валов передается к ведущим колесам под прямым углом.

Ходовая часть предназначена для передвижения автомобиля. Вращательное движение ведущих колес при их сцеплении с поверхностью грунта преобразуется в поступательное движение автомобиля.

Рулевое управление необходимо для изменения направления движения автомобиля.

Тормозная система служит для замедления скорости движения и остановки автомобиля.

ustroistvo-avtomobilya.ru

Органы управления автомобилем: особенности и рекомендации

Автомобили 15 июня 2018

История автомобилестроения началась в далеком 1768 году. Те машины были паросиловыми. Они имели простейшие органы управления. Автомобиль было сложнее подготовить к поездке и обслуживать, чем управлять им. Со времен первого автомобиля массового производства («Форд-Модел Т», выпускавшегося с 1908 по 1927 год) органы и элементы управления претерпели колоссальные изменения. Все они становились более дружелюбными по отношению к человеку.

Инженеры старались сделать работу с органами управления автомобиля максимально незаметной для водителя, ведь раньше ему приходилось отвлекаться на огромное количество дополнительных действий. Даже для поворота руля нужно было приложить значительно больше усилий, чем сейчас.

В то же время все эти новшества делали автомобиль намного более сложным технически. Появились электронные стартеры вместо ручных, гидравлические и электрические усилители руля, усилители тормозов и еще огромное количество устройств, без которых современный человек не может представить себе автомобиль. Кто будет выходить из машины, чтобы запустить двигатель? И может ли человек представить себе машину без системы подачи воздуха в салон?

Эта система прошла апргейд не один раз. Сначала появился подогрев воздуха, затем начали устанавливать воздушные фильтры, появились кондиционеры, их заменили системы с климатической установкой, которая сама добивается выбранной температуры, после чего такие системы стали делать двух-, трех- и даже четырехзонными. В последнее время премиум-автомобили начали оснащаться приборами для ионизации воздуха и ароматизации. И это всего лишь простейшая система подачи воздуха в салон. Некоторые элементы управления появились вообще совсем недавно. Навигация, голосовое управление - все это можно перечислять бесконечно.

Органы управления в легковых автомобилях

В салоне любой современной машины огромное количество различных кнопок. Не важно, сенсорные они, механические или вообще нарисованы просто на огромном дисплее «Теслы», разобраться сходу даже опытному водителю в новой машине бывает непросто. Все элементы управления можно разделить на три группы:

  • основные;
  • вспомогательные;
  • элементы управления функциями комфорта.

К первой группе относятся рулевое колесо, педали, рычаг коробки переключения передач. Ко второй относят не менее важные органы управления автомобилем, но без которых водитель может в теории передвигаться на машине. Все они прямо влияют на безопасность дорожного движения. Вспомогательные органы: управление светом и дворниками, системами безопасности (антиблокировочная система, электронная система динамической стабилизации автомобиля, антипробуксовочная система и другие), регулировка зеркал.

К третьей категории относят все остальные органы, а именно: управление мультимедиа, управление системой подачи воздуха в салон, регулировку сидений, стеклоподъемники и многое другое. Расположение органов управления автомобилем должно быть эргономичным, то есть удобным для пользования. Именно поэтому часто в автомобилях одинаковые элементы располагаются в одинаковых местах: коробка передач устанавливается между передними сиденьями, стеклоподъемники - на карте двери, управление радио - по центру торпедо. Но бывают и исключения. Эта статья поможет легко и быстро находить органы управления автомобилем в любой машине и использовать их правильно.

Управление рулевой системой

Без знания правил управления этими элементами водитель даже не сдвинется с места за рулем авто, разве что на сиденье может подвигаться. Руль находится всегда прямо перед водителем. Для начала его нужно отрегулировать в соответствии с картинкой ниже. Сделать это можно с помощью рычажка, находящегося слева на рулевой колонке. Там же будут и кнопки, если положения руля изменяется электрическим приводом.

Регулировка может осуществляться как по наклону, так и по вылету. Рулевое колесо следует держать всегда двумя руками, чтобы его не выбило на яме или неровности. Избегайте ситуации, когда во время вращения руля руки водителя окажутся скрещенными, нужно сразу перехватить его одной рукой. Если необходимо повернуть направо - крутить руль тоже нужно вправо, и не важно, едет машина вперед или назад. Во всех современных машинах на рулевом колесе размещают дополнительные органы управления автомобилем: круиз-контроль, управление мультимедиа и так далее.

Видео по теме

Управление мотором и тормозной системой

Педалей в машине может быть две или три. Если в автомобиле механическая коробка переключения передач, то педалей будет три, автоматическая - две. Правая педаль всегда является газом. Нажимать на нее следует плавно. Слева от нее находится педаль тормоза. На эти две педали нужно нажимать только правой ногой, исключением будут являться только автогонки.

Следовательно, нельзя нажимать одновременно на газ и на тормоз. Третья педаль, самая левая - сцепление, нажимается для переключения передач. Выжимать его следует быстро, отпускать плавно. Рычаг управления механической коробки передач всегда находится справа от водителя (между сиденьями или на "торпедо"). Схема переключения передач находится непосредственно на рычаге. Для включения задней скорости часто нужно или нажать на кнопку на рычаге, или на сам рычаг.

Элементы управления автомобилем с автоматической коробкой переключения передач

Управление авто с автоматической коробкой отличается только тем, что нет педали сцепления, и передачи переключаются сами. Селектор коробки может выглядеть как рычаг, кнопка (набор кнопок) или шайба. Обычно располагается справа от водителя. На американских машинах и авто марки «Мерседес» часто можно увидеть рычаг АКПП за рулем.

Свет и дворники

Управление светом и дворниками кажется очень простым на первый взгляд, однако тут очень много тонкостей и деталей. Рычаг управления светом всегда находится слева за рулем. Если потянуть рычаг вниз - включается левый поворотник, вверх - правый. Почти на всех современных машинах, за исключением «Тойоты», имеется поворотник в одно касание. Этот же рычаг отвечает за включение ближнего и дальнего света фар, ДХО, противотуманок и так далее.

Рычаг управления дворниками обычно установлен справа за рулем, если его место не занял селектор автоматической коробки. На нем можно регулировать скорость дворников, подавать омывающую жидкость. Стоит отметить, что на многих современных автомобилях стоят датчики дождя и света, поэтому, поставив рычажки в положение «Авто», водитель должен будет только включить поворотники.

Органы управления грузовых автомобилей

Сегодня элементы управления грузовиков почти не отличаются от таковых в легковых машинах. Фуры могут обладать дополнительными органами управления, например сцепным устройством. Для понимания ниже показана картинка расположения органов управления автомобилем МАН.

Вывод

Инженеры и конструкторы прикладывают много усилий для того, чтобы сделать управление машиной не только простым, но и приятным. Один раз поняв принцип управления системами автомобиля, водитель сможет намного легче пересаживаться из одного авто на другое. К тому же это сделает жизнь немного проще. Удачи на дорогах!

Источник: fb.ru

Query failed: connection to localhost:9312 failed (errno=111, msg=Connection refused).

monateka.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
