Делаем лук обратной конструкции


В предыдущих обзорах мы говорили, что арбалеты, рогатки обратной конструкции гораздо эффективнее и мощнее обычных. Продолжим начатую тематику, представив на этот раз изготовления лука обратной конструкции.

Начнем с просмотра авторского видеоролика

Посмотрим, что нам понадобится для изготовления лука обратной конструкции:
- деревянная планка толщиной 15 мм и шириной 30 мм
- электролобзик;
- дрель или шуруповерт;
- четыре ролика;
- клей;
- саморезы;
- трос;
- стальная пластина;
- пружина;
- 2 зубные щетки

Деревянную планку нужно поделить на четыре части, чтобы получить два отрезка длиной по 30 см, один – 50 см и еще одну – 80 см.


Следующим шагом берем две короткие заготовки и в каждой из них проделываем по 3 отверстия, отступая по 13 мм от краев, и от одного края по 11 см.

Далее берем среднюю планку и отмечаем середину. Отмечаем от середины 3.5 см и 11 см. Также по одному отверстию нужно проделать недалеко от краев.

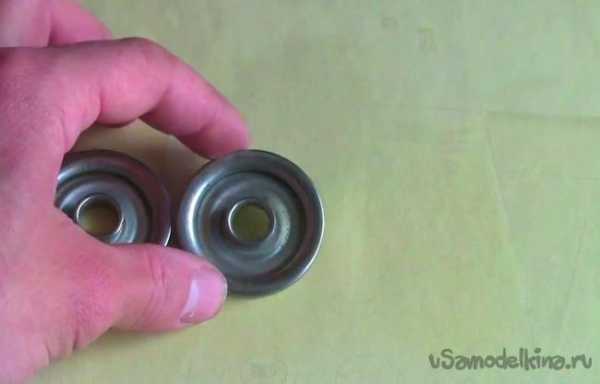

После этого нам понадобится 4 ролика. Из предыдущих материалов известно, что такие ролики можно приобрести на авторынке.

Перед сборкой конструкции можно покрасить все детали, как это делает автор идеи.

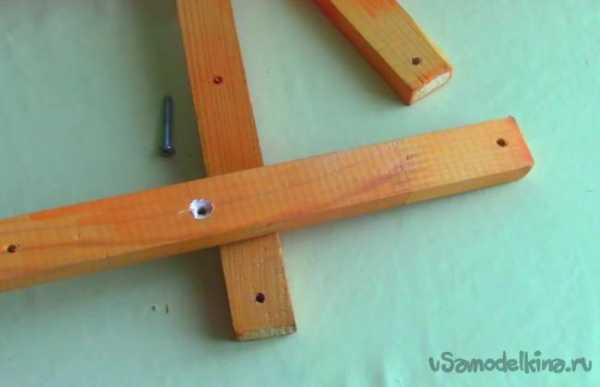

Берем среднюю по длине планку и крепим к ней длинную на отметке 28 см от края. Делать это можно при помощи клея и пары саморезов.

На краях средней планки закрепим короткие, получив плечи лука. Делать это можно при помощи болта, но тут следует учесть, что отверстие должно быть просверлено так, чтобы болт входил в него туго по резьбе.


То же самое повторяем с другой стороны. Очень важно, чтобы плечи двигались легко и без лишнего трения.

Следующим шагом берем ролики и фиксируем их на средней планке и на плечах лука.


Теперь можно приступить к установке тетивы. Для этого нужно проделать еще пару отверстий на средней планке, чтобы предварительно зафиксировать там веревку. После этого продеваем ее через ролики на плечах лука.

Переворачиваем конструкцию и на длинной планке закрепляем стальную пластину при помощи саморезов.

Крепим к этой пластине подходящую пружину.

Берем еще один отрезок веревки и закрепляем его на плечах лука, продеваем через остальные ролики и через пружину. По словам автора идеи, веревки в конструкции должны быть натянуты так, чтобы до натягивания тетивы пружина была уже в натянутом состоянии.

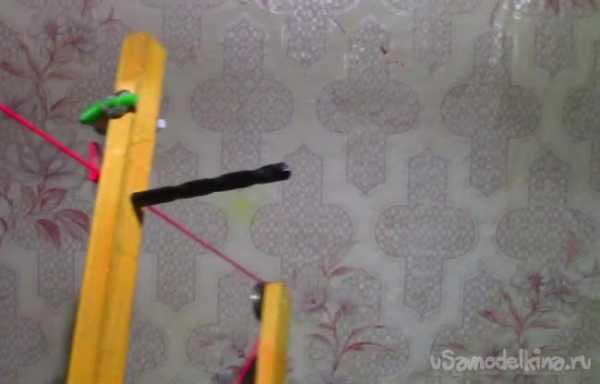

Подставку для стрелы можно сделать из двух зубных щеток. Подобная конструкция позволит стреле беспрепятственно вылетать из лука.

На обратной стороне необходимо добавить рукоять.

Также можно усилить конструкцию дополнительными пружинами между плечами и средней планкой.

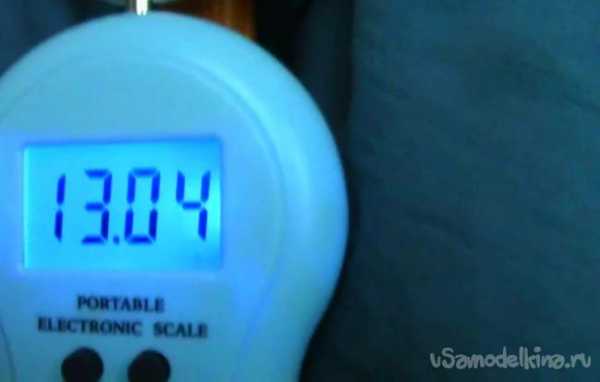

Сила натяга лука, согласно авторскому тесту равна 13 кг.

Конструкция такого лука положительным образом влияет не только на силу выстрела и скорость вылетающей стрелы. При выпуске стрелы нагрузка на нее медленно возрастает и медленно снижается, за счет чего она не деформируется и точность стрельбы повышается. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Лук (оружие) — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 21 июля 2018; проверки требуют 16 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 21 июля 2018; проверки требуют 16 правок. Части лука: 1 — рукоять, 2 — плечи, 3 — тетива У этого термина существуют и другие значения, см. Лук.

Лук — метательное оружие[1], предназначенное для стрельбы стрелами. Для выстрела лучник натягивает тетиву, запасая тем самым энергию в согнутой дуге лука, после чего отпускает тетиву, и дуга, быстро разгибаясь, преобразует запасённую потенциальную энергию в кинетическую энергию быстро летящей стрелы.

Дальность полёта стрелы зависит от конструкции лука, силы натяжения тетивы и погоды; в среднем составляет до 250 метров[2][неавторитетный источник?] для небоевой стрелы.

Со временем лук эволюционировал в арбалет (около IV века до н. э.), для стрельбы из которого уже не требовалось особого умения и силы. В Позднем Средневековье он был постепенно вытеснен огнестрельным оружием, хотя длительное время лук и арбалет использовались наряду с ним.

Луки разделяются на простые и составные, но все они представляют собой дугу с тетивой для метания стрел. Простые изготавливали из цельного куска древесины наиболее подходящих видов деревьев длиной до 1,5 м (максимальная известная длина — 2,2 м). Составные (иначе композитные) луки были короче, изготовляются из разных материалов: рога (внутренняя часть), древесины (средняя часть) и приклеенных сухожилий животных (наружная сторона). Благодаря этому при сокращении длины самого лука достигается необходимая гибкость, упругость и мощь.

Существует разделение луков на «длинные» (англ. longbow) и «плоские» (

ru.wikipedia.org

Самые распространённые боевые луки народов мира

В этой статье мы рассмотрим, какие виды луков были наиболее известны и распространены в древнем мире наших пращуров. А также их основные характеристики и краткую историю возникновения. Конечно, мы перечислили далеко не все виды этого замечательного оружия и их на самом деле значительно больше, но представление о самых знаменитых луках мира вы все же получите.

Лук английский

Простой лук (кленовый или тисовый) с пеньковой (иногда шёлковой) тетивой. Длина около 2000 мм. Отличался своей мощностью, такой лук пробивал лёгкой стрелой доспехи в пределах 70 м, а тяжёлой стрелой – до 10 м. Длина лука английских лучников составляла 1,83 м, длина стрелы достигала от 0,915 м до 1,5 м, максимальная дальность полёта лёгкой стрелы составляла 350 м, тяжёлой стрелы – 180–200 м, меткость – до 100 м, когда стрела попадала в стрелу. Преимуществом английского лука была его скорострельность. На больших расстояниях английский лук позволял держать в воздухе 5 стрел. Подготовка английского лучника осуществлялась годами, с детства, поэтому в минуту английские лучники могли выпустить 10-12 стрел, а генуэзские арбалетчики, известные в то время, выпускали до четырёх стрел. Крестьяне Англии длительное время использовали тисовый лук, на расстоянии до 300 шагов стрелами такого лука можно было пробить панцирь рыцаря. Английский лук считался наиболее простым и самым сильным из всех европейских луков.

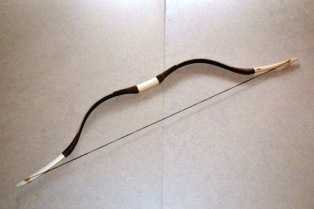

Лук азиатский

Сложный составной лук небольшого размера с большим изгибом и силой натяжения тетивы. Азиатские луки относятся к коротким, длина их составляет 107–183 см. В качестве основного материала используется испанский тис. Конструктивной особенностью этих луков является использование двух равных по толщине слоёв – заболони и сердцевины. Внешний слой хорошо работает на растяжение, внутренний – на сжатие. Это позволяет изготовить лук более узким, благодаря чему наращивание усилия натяжения происходит, главным образом, за счёт толщины плечей без риска необратимых деформаций в древесине.

Благодаря двойной структуре тисовых плечей такой лук в меньшей степени был подвержен остаточной деформации. У обычного деревянного лука со временем теряется способность полностью возвращаться в исходное положение после снятия тетивы. Для увеличения длины натяжения к внешней поверхности плечей лука приклеиваются сухожилия, которые берутся от крупных животных – бык, лось и т. д. Но используются только те сухожилия, которые проходят вдоль позвоночного столба животного (или ножные связки). Они представляют собой жгуты беловатых волокон примерно в палец толщиной.

Ещё одна конструктивная особенность азиатского лука обеспечивается специальными вкладышами-накладками из дерева на концах плечей. Это отдельный кусок дерева, вклеиваемый в плечо, делает концы плечей негнущимися. Соединение представляет собой замок «рыбий хвост», такая конструкция является прообразом современного блочного лука. Негнущиеся концы лука обеспечивают очень плавное растяжение (1–2 фунта на дюйм) в конце натяжения. В результате чего создаётся впечатление, что натягивается гораздо более сильный лук. И происходит это из-за того, что усилие натяжения резко увеличивается в начале и более плавно в конце.

Чтобы изготовить азиатский лук, требовался очень искусный мастер. Слои рога, варёные жилы и дерево, необходимо было прочно склеить под сильным прессом, после чего отделанный вчерне лук подвергался специальной просушке в течение нескольких лет. Окончательно отделанный лук для защиты от сырости обтягивался тонкой кожей, пергаментом или берестой, проклеивался наилучшим клеем. Готовый лук покрывался прочным прозрачным лаком. Тетиву делали из жил (струн) или крепкой бечёвки и обматывали шёлком.

Азиатские луки на 25-30 % эффективнее длинного, отличаются большой силой, живучестью, меньшим весом, более короткими облегчёнными стрелами. Поэтому лучник мог носить при себе большое количество таких стрел. Азиатский лук был вполне удобен и для всадника.

Лук древнеегипетский

Простой лук, распространённый в Древнем Египте. Длина – от 1500 мм. В царском обиходе встречались сложные луки. Луки такого типа отличались простотой конструкции и сегментовидной или двояковогнутой формой. Лук в Древнем Египте считался основным оружием и использовался на войне в течение всей истории древности. Несмотря на то, что лук был простой, за счёт достаточно больших размеров и использования в изготовлении особо прочных пород дерева представлял собой мощное оружие.

В Египте в середине II тысячелетия до н. э. получили распространение и сложные луки. Они склеивались из пластин дерева, рога, также часто усиливались сухожилиями. Такие луки имели сегментовидную форму, если они находились в спущенном состоянии, то изгиба в обратную натяжению сторону не наблюдалось. Эти луки были очень мощными – стрела, выпущенная из такого лука, пробивала доску из меди в палец толщиной. В Египет луки пришли из Месопотамии, где были распространены как сложные, так и сложносоставные луки.

Лук кавказский

Разновидность западноиранского лука. Сложный лук, изготавливался из склеенного рога, варёных сухожилий, а также дерева. За счёт того, что после натягивания тетивы рог находился на внутренней стороне лука, достигалось сильное напряжение. Эластичность луку придавали варёные сухожилия, а также клей, сваренный из рыбьей чешуи, который использовался при склеивании частей лука. Внешняя сторона лука была представлена тонким слоем дерева. Концы лука делали из кости, поскольку дерево со временем стачивалось. Спинку лука из дерева обклеивали кожей, обычно чёрного цвета, также украшали золотыми звёздочками.

Автор XV в. пишет о том, что все черкесы, в том числе и знатные, каждый день изготавливают стрелы, после чего стрелы летят на большие расстояния и имеют хорошее острие. Производством футляров занимались женщины. Для налучья и колчана применяли сафьян красного или чёрного цвета, края его были обшиты полосками из цветной кожи или галуном. В ХVIII в., несмотря на тот факт, что уже было распространено огнестрельное оружие, луки не утратили своего назначения. Черкесские стрелы получили широкое распространение и популярность у татар и ногайцев, которые покупали их каждый год в количестве около 300 тысяч штук.

Лук китайский

Сложный и составной одновременно лук с рефлексией. Длина – до 1400 мм. В Китае наибольшее распространение получили композитные луки, сделанные из сухожилий, дерева и рога (иногда употреблялись другие материалы). Около II-го тысячелетия конструкция китайского лука была усовершенствована путём введения металлических утяжелителей дуг. Позже, около XIV–XVI вв., луки в Китае стали заменять арбалетами.

Корейский лук

Сложный и составной одновременно китайский лук с рефлексией. Лук был небольшим, не тугим, стрелы – лёгкими. Сделанный из рога назывался «какгуни», а полностью изогнутый лук – «манкокгун». Они изготавливались из следующих материалов: бамбуковая основа, усиленная сухожилиями, рукоятка укреплялась дубовыми накладками. Рог использовался на стороне, обращённой к стрелку, концы плеч делали из тутового дерева или склеенной с бамбуком акации. Эти качества позволяли такому виду лука посылать стрелу на большое расстояние. С помощью берёзовой коры производилась защитно-декоративная внешняя отделка лука или, как её называли в древности, лай.

Корейский лук считался супермощным, его даже натягивали вдвоём. В древних рукописях утверждается, что лук воинов хварангов мог выпустить стрелу почти на 1000 по (1500 м).

Современный слоистый лук с одним или двумя карбоновыми слоями для более эффективного броска стрелы предназначен для растяжки от 31 до 35 дюймов, за что их порой называют луками с безлимитной растяжкой.

Стрельба из лука была основой искусства корейского воина. Каменные наконечники стрел смазывались мощнейшими ядами, лучник целился в глаз противника, что требовало высокого искусства стрельбы. Попадание в глаз с сорока, а то и восьмидесяти шагов считалось нормальным – меткостью корейцы и их предки славились издревле.

Лук монгольский

Составной лук с рефлексией у монголов, широко распространённый у народов Евразии. Монгольский лук носил название «саадак». Стрела, пущенная из такого лука, пробивала металлический доспех со 100–150 м. Монгольский лук ещё называли машиной убийства.

Луки не имели прицела, поэтому стрельба из них требовала многолетнего обучения.

Саадак склеивался из трёх слоёв дерева, варёных жил и кости, и для защиты от сырости обматывался сухожилиями; склеивание производилось под прессом, а просушка требовала выдержки в течение трёх лет. Этот технологический секрет изготовления луков хранился в строжайшей тайне.

Для стрельбы из лука применяли стрелы с железными наконечниками, длинными деревянными древками и оперением. Среди них выделялось несколько групп. Одна группа была представлена асимметрично-ромбическими стрелами (длина пера – 6 см, ширина пера – 2 см, длина черешка – 4 см и наконечники с тупоугольным остриём, пологими плечиками, упором).

К нему относились также 6 экземпляров из Ховда (длина пера – 7 см, ширина пера – 1 см, длина черешка – 4 см, наконечники с остроугольным остриём, выделенной боевой головкой, удлинённой шейкой, упором).

Ещё один тип – секторные, включал экземпляр из Монголии (длина пера – 5 см, ширина пера – 2 см, длина черешка – 4 см, наконечник с округлым остриём, пологими плечиками, упором). И последний тип – овальнокрылатые, включал два экземпляра из Мурэна и Монголии (длина пера – 8 см, ширина пера – 5 см, длина черешка – 6 см, наконечники с овальным остриём, выступающими крыльями, округлыми плечиками, упором). Ко второй группе относились четырёхгранные, удлиненно-ромбические стрелы, (длина пера – 4,5 см, ширина пера – 1 см, наконечники с остроугольным остриём, покатыми плечиками, упором). Монгольские луки удобны в обращении, зарекомендовали себя как высокоэффективное скорострельном оружие дистанционного боя, хорошо приспособлены для ведения стрельбы в условиях интенсивного, маневренного конного боя.

Лук русский

Совокупное название московского, бухарского, крымского, черкесского, турского, мешетцкого и едринского луков. На Руси лук получил своё развитие уже с I тысячелетия до н. э. Лук широко применялся в бою и на охоте воинами Киевской Руси. Луки, которыми пользовались всадники поместного войска в XV–XVII вв., сохранились до настоящего времени. Основными породами дерева, из которого изготавливались русские луки, были можжевельник, берёза, ясень, дуб.

Для соединения заготовок использовали клей, изготовленный из рыбьей чешуи. После склеивания детали помещали под пресс. Для того чтобы лук как можно дольше сохранялся, его обклеивали берестой, тонкой кожей, а также пергаментом, после чего его необходимо было покрыть лаком. Для каждой из частей лука существовали свои названия.

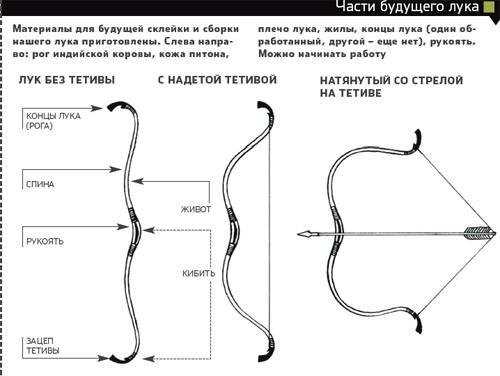

Главными частями лука были древко и тетива. Древко называли пружиной, а тетиву – струной. Средняя часть древка называлась кибить, середина кибити – рукоять или рукометь, концами были рога, толстая часть рогов – подзоры, тонкие – мадианы, вставки против мадиан – кости. Кости предназначались для удержания тетивы на месте, а также для исключения протирания деревянных концов лука. Футляр для лука получил название налучье (или лубье), а футляр для стрел – колчан.

Вместе они составляют набор, называемый саадаком. Для изготовления саадаков использовали кожу или сафьян. На левой стороне носилось налучье, а на правой стороне – колчан со стрелами. Дальность стрельбы из лука достигала 300 шагов. Если стрельба производилась с лошади, то дальность увеличивалась на 50–60 шагов. Лук использовался в России до XVII в., а воинами Башкирского, Тептярского и Калмыцкого войск лук был использован в 1814 г., когда они пришли в Париж.

Лук скифский

Сигмообразный небольшой лук, приспособленный для стрельбы с коня. Длина – 700–1000 мм. Появился в Месопотамии (III тысячелетие до н. э.), широко распространился среди скифов (I тысячелетие до н. э.), от которых и получил название.

Возникновение такого лука связано с конницей скотоводов, господствовавших в евразийских степях. В основном скифские луки были небольших размеров, но существовали и крупные луки, достигавшие в длину 1,2 м. Натягивали их с упором нижнего конца в землю. Появление скифского лука было обусловлено традициями востока Азии второй половины II тысячелетия до н. э. Древнейшие степные луки скифского типа произошли от китайских, при этом они не уступали им по размерам.

Постепенно к середине I тысячелетия до н. э. размер скифских луков стал уменьшаться, это объяснялось их продвижением на Запад. Но около VIII в. до н. э. происходит возвращение уже уменьшенного скифского лука на Ближний и Средний Восток, при этом он возвращается вместе с принадлежностями и снарядами для стрельбы. Ими являлись наконечники стрел, футляры, которые вмещали стрелы и лук. Скифский лук отличался следующими особенностями: длинная рукоять выгнута в сторону стрелка, плечи резко отогнуты назад, при этом их размер вдвое больше, чем размер рукояти, изгиб перехода рукояти к плечу отличался своей угловатостью.

Позже появился Скифский композитный лук. Он был ещё короче, всего 70–80 см в длину, что было удобно для всадников, и стрелы к нему имели вес 15-25 г. На концах стрел обычно находились бронзовые трёхлопастные наконечники, в связи, с чем была ограничена дальность эффективной стрельбы (всего 30–40 м), хотя максимальная дальность полёта стрелы составляла 100–120 м.

Лук черкесский

Адыгейский вариант русского лука. Оружие дальнего боя. Представляет собой сложный лук, склеенный из разных материалов: рога, дерева, вываренных сухожилий животных. Основным назначением рога было обеспечение натяжения тетивы. Сухожилия животных приклеивались рыбьим клеем вдоль рога с целью увеличения эластичности лука; внешняя сторона древка оклеивалась тонким слоем дерева. Тетива крепилась к древку на костяные наконечники. Деревянная спинка лука оклеивалась кожей и богато украшалась.

Для ношения и сохранения лука и стрел от повреждений изготавливались специальные футляры – налучье и колчан. Лук в налучье и стрелы в колчане назывались сагайдаком. В ХVIII в. лук ещё широко использовался, несмотря на распространение огнестрельного оружия. К XIX в. лук и стрелы стали уступать место огнестрельному оружию, а мастерство стрельбы из лука и изготовления лука и стрел стало привилегией дворян. Изготовление стрел так же, как и мастерство лучника, считалось на Кавказе занятием почётным, адыги прекрасно владели стрельбой из лука.

Как сделать лук:

›› Делаем простой английский лук

›› Делаем разборный лук

›› Бамбуковый лук

›› Тетива для лука

›› Делаем оперение

›› Лук из шпона

›› Делаем блочный лук

›› Ровное древко для стрелы

›› Лук из трубок ПВХ

›› Пружинно-блочный лук

›› Делаем пружинно-маятниковый лук

›› Индейский лук

›› Рессорный лук

›› Лук из поливинилхлорида

›› Блочный лук с пружинами

›› Колчан для стрел

›› Лук из композитной арматуры

›› Лук из связки прутьев

›› Лук с плечами из лыж

›› Композитный лук

›› Стрелы из камыша и тростника

›› Делаем лук и стрелы

›› Большой индейский лук

›› Колчан для лучника

›› Наконечники для стрел

›› Стрелы из бамбука

sekach.ru

конструкция, достоинства и недостатки, фото

Композитный лук - это усовершенствованный вариант обычного лука. Его человек использовал для охоты и сражений с древнейших времен. Изначально луки делали из цельной древесины, однако крепость и сила натяжения тетивы у них была недостаточной. Кроме того, луки больших размеров были неудобны, а маленькие не могли обеспечить достаточной дальности полета стрелы.

Тогда-то некоторым людям и пришла идея изготовления лука из нескольких составных частей. Делалось это по-разному - где-то его просто дополнительно проклеивали рогом или более твердыми слоями древесины, где-то у него отдельно изготавливали рукоять и плечи, а иногда оба эти метода совмещались. Для склеивания составных частей лука использовался специальный рыбный клей, который делался из вываренных длительное время костей.

Раньше всего такое оружие появилось в Азии, а в Европе долгое время продолжали использовать обычные цельные. Сейчас классические луки делаются разве что ради забавы, и практически все современные давно стали композитными.

Преимущества композитных луков

У них есть целый ряд существенных преимуществ. Первое достоинство заключается в том, что такой лук обеспечивает аналогичную боевую мощь при гораздо меньшем размере. Это делает его более удобным в носке, при охоте и в боевых условиях по сравнению с громоздкими обычными приспособлениями. Такой лук позволяет легко стрелять с лошади и повозки.

Еще одно достоинство - гораздо большая мощность. Композитный лук способен пускать стрелы гораздо дальше, и они легче пробивают броню.

Недостатки композитных луков

Если вы планируете покупать лук, то особых недостатков композитного лука не ощутите. Однако у древних людей с ними постоянно возникали проблемы, ведь изготавливать такое сложносоставное оружие было нужно очень долго, а процесс этот был чрезвычайно сложным. Кроме того, традиционно такие луки проклеивались животным клеем, который в условиях высокой влажности терял клеющие свойства и стойкость. Из-за этого лук требовалось постоянно просушивать.

Сейчас эти недостатки не очень актуальны, так как приобрести композитный лук в магазине будет совсем не сложно.

Азиатские луки

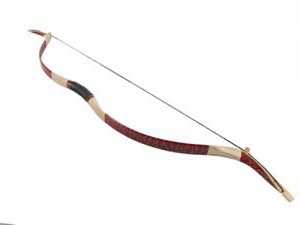

Особенно широко композитный лук, фото которого находится ниже, был распространен в Азии. Там их носили пешие лучники. Такие луки имели длину не более 150 сантиметров. Чаще всего в Азии стреляли легкими стрелами - либо навесом на расстояние около 150 метров, либо прицельно не дальше 50-70 метров. Тяжелые стрелы применялись редко, но с ними лук был опасен уже на дистанции около 225 метров, что было весьма серьезным расстоянием для тех времен.

Скифские луки

Отдельного внимания заслуживает композитный скифский лук. Фото его вы можете посмотреть ниже. О существовании скифских луков слышали многие. Противники боялись скифов с таким мощным оружием. Историки с точностью утверждают, что в те древние времена не существовало оружия, которое могло бы сравниться со скифским луком в мощности. При этом сейчас многим при первом взгляде на его даже сложно понять, как он вообще мог стрелять.

Конструкция лука этого типа поразительно интересная, однако, в то же время, очень сложная. Так что сделать скифский лук своими руками будет очень сложно - он состоит из множества деталей и делается из достаточно редких материалов. В целом, если вы не интересуетесь непосредственно рекострукцией, то конкретно скифское оружие вам вряд ли нужно, и традиционный композитный лук его вполне заменит.

Длина скифского лука была всего около 70-80 сантиметров, а стрелы его весили всего лишь 15-25 граммов. Из-за малого размера и легких стрел он мог стрелять только на три-четыре десятка метров, хотя в принципе стрелы улетали и на 100-120 метров, но уже менее прицельно и совсем слабо. Не прицельно стрелять из такого лука было бессмысленно, так что перед выстрелом скифы всегда притормаживали или вообще полностью останавливались, чтобы прицелиться получше.

Современные луки

Устройство композитного лука в наши дни на самом деле не так уж сильно отличается от его устройства в древние времена. Сегодня романтика старины и средневековья в людях очень сильна, и они все больше обращают внимание на старинное оружие - мечи и луки. Однако первые для упражнений обязательно требуют партнера, специального обмундирования и т.п., в то время как с луком можно развлекаться и в одиночку, имея только его, стрелы и набор мишеней.

Практически все современные луки имеют составную, композитную, конструкцию. Это связано с тем, что цельные существенно слабее, поэтому делать их попросту не имеет смысла. Современные луки изготавливают из различных металлов и пластиков, то есть, современных материалов, устойчивых к воздействию влаги и внешних раздражителей.

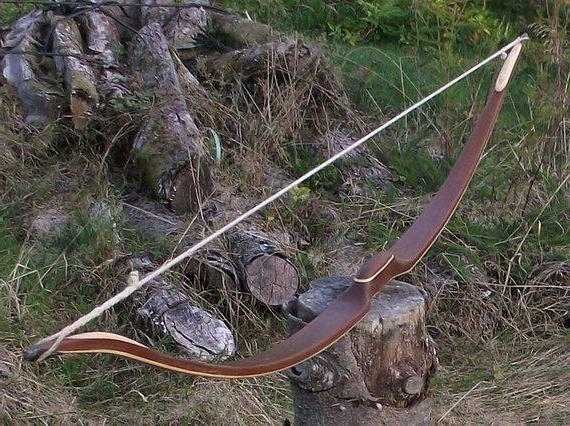

Конечно, некоторые умельцы сейчас делают луки из дерева, правда, используя обычно не рыбный клей, а современные клеящие материалы. Такие приспособления больше интересны не спортсменам, а истинным любителям старины. Олимпийские луки, разумеется, из дерева не делают.

Популярны в последнее время стали и блочные луки, однако они к композитным не относятся, и о них стоит говорить отдельно. Аналогов в древних временах такие луки не имеют.

Олимпийские луки

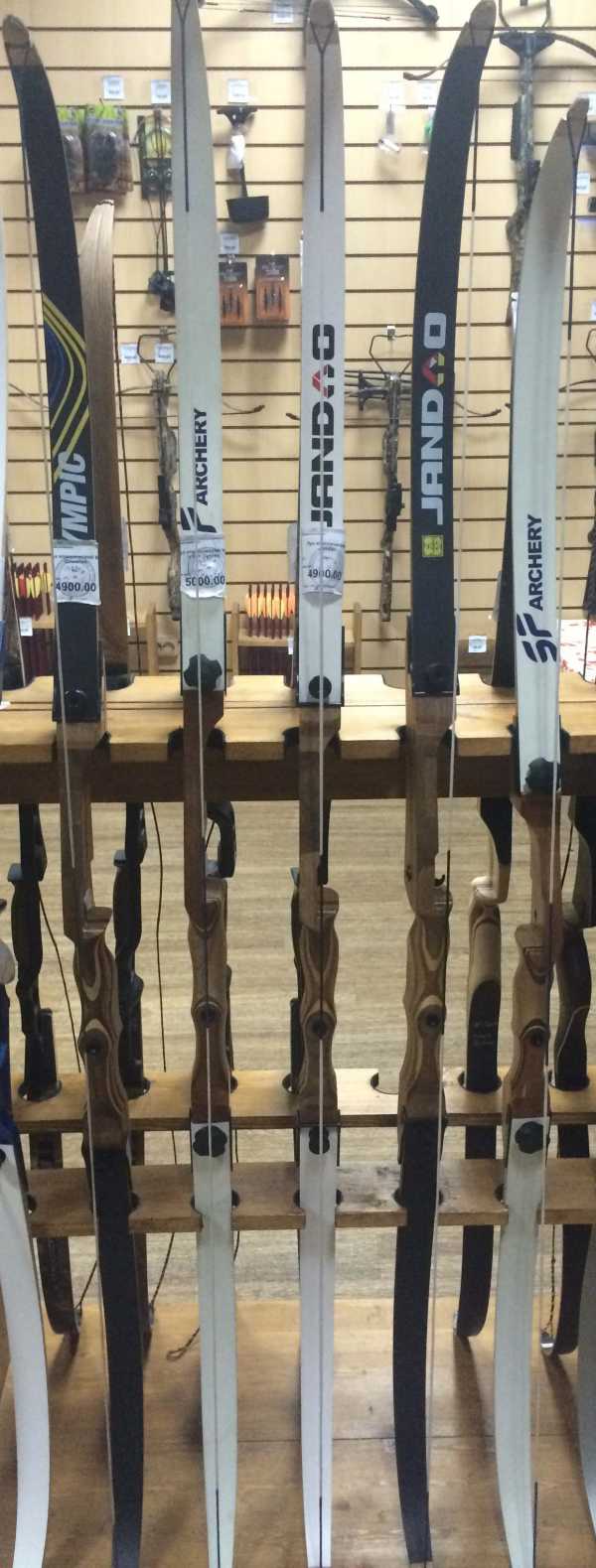

Олимпик, как еще называют олимпийский лук - это спортивный снаряд, по конструкции максимально близкий к традиционному. Делают их из современных материалов, а к их конструкции добавляют интересные современные элементы - стабилизаторы, а иногда даже прицелы. Современный олимпийский лук всегда полностью разбирается. Конструкция его простая - рукоятка, плечи, тетива, стабилизатор и прицел. Все можно легко соединить воедино и получить метательное орудие.

Олимпик применяют в Олимпийских играх, а также в таких популярных сейчас видах спорта как лучный биатлон и полевая стрельба. Стоит отметить, что навыки здесь от спортсмена требуются несколько иные, чем при стрельбе из обычного лука, без стабилизатора и прицела, зато и точность у олимпийских луков существенно выше.

Как сделать составной лук самостоятельно

Готовый композитный лук стоит достаточно дорого, и позволить его себе может далеко не каждый. Кроме того, делать что-то своими руками всегда очень приятно, а изготовленный самостоятельно лук будет идеально подходить вам по всем параметрам, от размера до силы натяжения тетивы.

В общем, если вы хоть немного умеете работать с деревом, или хотя бы работать руками, то изготовление композитного лука вам вполне по силам, и прибегать к услугам мастеров и магазинов оружия не обязательно.

Историчный лук

Если вы хотите изготовить лук, аналогичный тому, что использовали какие-нибудь древние племена, то тут придется постараться. Дело в том, что такой лук должен быть максимально приближен к оригиналу, то есть, его следует делать из дерева, желательно того, что росло в тех местах, и из рога. Для оплетки рекомендуется использовать бересту, жилы животных и шкуры. Ну а склеивать лук придется тем же рыбным клеем - а его нужно целые сутки медленно вываривать из рыбьих костей. Клей, кстати, ужасно пахнет во время варки.

Кроме того, лук придется делать либо по чертежам из интернета, либо вообще по изображениям, реконструированным историками по старинным описаниям. В общем, дело достаточно долгое и хлопотное, но зато результат будет поразительным.

Инструкция по изготовлению лука

Сделать композитный лук самому намного сложнее, чем обычный лук из цельной древесины. Для обычного достаточно просто подобрать подходящую доску и ветку, в то время как композитный лук потребует изготовления трех деталей и их прочного соединения.

Изготавливать композитный лук следует в несколько этапов:

  1. Первым делом вам потребуется выпилить рукоять лука - его среднюю часть, которую вы будете держать рукой и куда будет упираться стрела. Эта часть выпиливается из цельного куска очень прочной древесины с прямыми волокнами. Чрезвычайно важно, чтобы она была прочной на изгиб. Для дополнительной крепости эту часть можно тоже составить из нескольких слоев прочной древесины, предварительно их склеив. Иногда рукоять дополнительно усиливают металлическими пластинами. Выпиливать деталь нужно из строго сухого материала.
  2. Затем вам понадобится сделать плечи лука - две абсолютно одинаковые детали, которые и будут сгибаться при натягивании тетивы. Для изготовления плечей многие люди рекомендуют использовать старые лыжи - они хорошо гнутся и делаются как раз из прочной древесины. Впрочем, можно выпилить плечи и отдельно, придав им необходимую форму. Их тоже можно склеить из нескольких слоев древесины и укрепить металлическими пластинами. В плечах потребует просверлить канавки для надевания тетивы.
  3. Затем нужно будет соединить между собой рукоять и плечи. Это можно сделать очень прочным клеем, либо при помощи болтов, если внешний вид готового изделия вам важен меньше, чем его функциональность.
  4. В конце вам понадобится натянуть тетиву. Ее можно сплести самому, либо взять готовую веревку - подойдет кевларовая альпинистская стропа толщиной 3,5 миллиметра.
  5. Напоследок лук следует еще раз отшлифовать, пропитать маслами, покрыть воском или лаком - в общем, придать ему красивый вид и защитить от внешних воздействий.

Как стрелять из композитного лука

Форма лука должна быть правильной, это важно, но и стрелять из него тоже нужно уметь. Инструкция для правшей (левшам следует просто поменять руки местами):

  1. Возьмите лук левой рукой.
  2. Захватите тетиву большим пальцем, а его зафиксируйте указательным, ладонь должна смотреть наружу. В этот момент вы уже держите стрелу
  3. Поднимите лук над головой и резко опустите его обеими руками. Так вы преодолеете сильное натяжение тетивы.
  4. Прицельтесь полторы секунды и раскройте указательный палец, ослабив большой. Стрела вылетит на поразительное расстояние.

fb.ru

Блочный лук для начинающих, или с чего начать читать, чтобы понять что же такое на самом деле блочный лук для охоты







Что же это за штука такая? Чем же она отличается от обычного лука, так знакомого всем по детским играм? Чем отличается она от классических луков, стрельба из которых является олимпийским видом спорта во всем мире? Отвечу сразу. Простотой в использовании. Простотой и удобством. Значит ли это, что блочный лук – лук для ленивых? В какой-то мере да. Но обязательно нужно сделать поправку на вдвое, а то и втрое большую силу и скорость стрелы, выпущенной из блочного лука.

Так что же это, и где разница?

Разница состоит в том, что «компаунды» - блочные луки работают не только силой упругих элементов - плеч.

Выстрел из классического лука происходит за счет распрямления плеч, которые сгибает лучник, натягивая тетиву. Именно плечи отвечают за силу и скорость полета стрелы обычного лука.




Видео - Устройство блочного лука и основные принципы его работы




В блочнике все не совсем так. Плечи блочный лук имеет тоже, иначе он и луком-то не был. Силу выстрела они обеспечивают так же, как и на его предшественнике – рекурсивном луке. А вот начальной скоростью стрелы заведуют в основном расположенные на верхних оконечностях плеч специальные блоки – эксцентрики, связанные между собой системой тросов для синхронной работы.

Именно эта система блоков и тросов делает «компаунд» луком для ленивых, ибо главное его отличие от классических собратьев состоит в том, что сам лук, после того, как стрелок натянул тетиву, помогает ему спокойно прицелиться и произвести выстрел. Дело в том, что в самом конце хода натягиваемой тетивы, блоки обеспечивают момент исчезновения усилия, которое должен прилагать стрелок, чтобы удерживать тетиву в состоянии боевого натяжения.

Вам больше не нужно держать тетиву трясущимися от судороги мышц руками – вот в чем главное отличие блочного лука от простого. Все что осталось сделать стрелку, так это произвести спокойный точный выстрел. Именно из-за этого качества я и назвал в этой статье «блочник» - луком для ленивых.

Это свойство блочного лука делает его очень точным оружием в сравнении с обычными классическими луками. На соревнованиях, десятка мишени, которую должен поразить спортсмен, стреляющий в классе компаунд – одна четверть диаметра десятки обычного лучника. Таковы требования всех спортивных федераций стрельбы из лука к очень точному блочнику.

Чем блочный лук отличается еще?

Многим, весьма многим.

Сохранив основную форму и предназначение, блочный лук отличается от остальных материалами, из которых изготовлен. Спешу информировать читателя, что лишь очень редкие и считанные модели блочных луков имели, именно имели (прошедшее время) в своей конструкции части изготовленные из древесины.

Основные материалы, из которых изготавливается ручка – средняя часть блочного лука – это сплавы легких металлов; алюминия, магния и т.д. Основной материал плеч – карбон. Так что компаунд весьма технологичное и современное оружие, мало похожее на традиционные луки древности.

Вторым по значимости главным отличие класса компаунд является то, что конструкция лука и материалы из которых он сделан не «устают» так, как конструкция и материалы классических и традиционных луков, с которых при хранении и перевозке нужно обязательно снимать тетиву, приводя их в небоеспособное состояние.

Блочник боеспособен всегда. Он не «устает» нести боевую вахту на службе своего владельца. При длительном хранении его не нужно отпускать, разбирать и снимать с него тетиву и тросы, как не нужно производить эти процедуры в обратном порядке, чтобы снарядить лук.

Согласитесь, серьезные преимущества по отношению к остальным лукам.

Но какой же это лук? Это уже винтовка снайпера! Именно это, наверное, и скажет читатель, прочитав мой рассказ. Отчасти верно, не спорю. Точен, быстр и силен. Даже оптический прицел имеет, как винтовка. Поправлюсь. Не оптический прицел – диоптрический скоп с линзой, мушкой, защитной блендой и уровнем. Все, как полагается у серьезного оружия, даже спусковое устройство. Удивлены? Да, да. Для стрельбы из компаунда рекомендуют пользоваться специальным спусковым устройством – «релизом», а не пальцами, не перчатками и специальными напалечниками.

Фактор усталости мышц и трясущихся от напряжения постоянной стрельбы пальцев исчезает напрочь с использованием релиза.

Имеет блочный лук и целик с прорезью, которые имеют все винтовки. Это пипсайт. Маленькая штучка, установленная прямо среди волокон тетивы, На уровне правого глаза стрелка, имеющая в середине дырочку, или «прицельную планку» с дырочками разного диаметра. Именно через нее стрелок, видит свой прицельный скоп и дальше – мишень. Получается стабильная длинная линия прицеливания, поразительно поднимающая точность попаданий, прощающая лучнику некоторые ошибки в технике стрельбы.

В отличие от традиционных (исторических) луков, современные луки, в том числе «Олимпики» и «Компаунды» оборудованы полочкой для схода стрелы. В нашем веке стрелу больше не нужно придерживать пальцем сбоку, чтобы она не выпала, или не ушла в сторону.

Придерживание стрелы осталось в стрельбе из так называемых «Лонг-Боу», и традиционных луков. Иногда это весьма болезненно, ведь выпущенная стрела, начиная свое стремительное движение, обжигает древком пальцы стрелка, я уж молчу про контакт ваших пальцев с оперением снаряда.

Поэтому, для лука и спортивной стрельбы из него была разработана специальная полочка для стрел. С ее появлением лучник перестал придерживать стрелу пальцами и больше не заботился о том, как бы стрела не упала и не сошла с тетивы. Теперь она лежала на своей удобной полке.

Полочка обычного классического спортивного лука – «Олимпика» очень проста. Это деталь из пластика, стационарно закрепленная на ручке лука, создающая эффект искусственного пазика – ложбинки для стрелы. Вы скажите, что стрела вполне может выскользнуть из маленького паза при мощном луке. Может. Но чуть впереди, ее держит металлическая пластинка «кликер», который, работая вместе с полочкой, образует жесткий замок, и пока спортсмен не сделает правильного движения, не дотянет тетиву, стрела не выйдет из-под кликера и не освободиться от «замка». И лишь потом произойдет выстрел.

Опять сложно. Но если все не так просто с обычными, классическими луками, что происходит в классе блочников? Какая же полка стоит на этих чудесах современных технологий. Правильно. Полочка блочного лука – сама тоже является чудом технологии. Блочный лук итак серьезно отличается от своих собратьев, поэтому, не менее серьезно отличаются и все его устройства.

Полка под стрелу блочного лука не стационарное приспособление. Скажу более. Полочек к блочнику такое невообразимое множество, что могут разбежаться глаза. Каждая имеет характерное отличие и назначение. И главное! Стрелок из блочного лука может менять свою полочку, заменяя ее на другую часто, легко и просто. К ручке лука она крепится на специальный винт.

Полочки компаундов не создают эффекта «ложбинки». Напротив, иногда они выглядят, как торчащий из чаши штырь, ус, и так далее. Но стрела ведь соскользнет, - скажет читатель. Успокойтесь. Никуда она не денется. Больше того, во время выстрела, полочка еще и спружинит под ней, избавляя выходящую стрелу от нежелательного контакта с жесткой конструкцией и ненужного трения. Существуют конструкции полок, которые связаны с системой тросов лука и при выстреле вообще падают из-под выходящей стрелы, полностью избавляя ее от контакта, обеспечивая «чистый» выход. Такие полки называют падающими.

И обычные и падающие полки блочных луков регулируются своими владельцами, обеспечиваю нужную стрелку мягкость пружины на «выходе стрелы», нужную высоту поддержки стрелы и нужный угол по горизонтали в отношении ручки лука. Всего этого невозможно сделать с полочками классических луков, как невозможно добиться столь чистого выпуска стрелы при стрельбе из лука традиционного или исторического, когда стрелок вынужден везде совать свои пальцы.

Теперь пришло время рассказать о системе защиты лука от закидывания вверх во время выстрела. Все метательные устройства при произведении из них выстрела, неизбежно подкидывает вверх. Чтобы избежать этого, современный лучник пользуется стабилизатором.

Когда тетива соскользнула с пальцев, либо освободилась из релиза, стрела, имеющая длинное тело, продолжает движение, скользя по полочке лука, или по пальцам стрелка. В этот момент сам лук, освободивший всю энергию своих согнутых плеч, подкидывает вверх. Но! Хвостик стрелы все еще жестко стоит на тетиве! Стрела уйдет вверх мишени, подброшенная туда луком.

Чтобы подкидывание не мешало точности попадания, к ручке лука, в месте ниже хвата рукой стрелка крепиться стабилизатор. Многие не посвященные люди называют его «палкой», спрашивая, зачем эта «палка» к луку прикреплена? Многие посвященные (в общих чертах) называют его «балансиром», или «противовесом» - более правильные названия в сравнении с «палкой».

На самом деле стабилизатор имеет только одно предназначение – тянуть лук вниз, не давая ему запрокинуться и поддеть выходящую стрелу. А вот по поводу палки, не согласен. Ведь эта «палка» сделана из карбона и снабжена грузиком выверенной массы на конце, либо имеет целую систему грузов как внутри себя, так и снаружи, по всей длине своей протяженности. Весьма сложная в изготовлении, наукоемкая и технологичная «палка». Отдельно бы сказать читателю про ее стоимость, что навсегда излечивает заблуждение и прогоняет желание называть стабилизатор лука «палкой».

На многих луках таких «палок» часто установлено не одна и не две. Любой лук, кроме исторического и традиционного может иметь целую систему стабилизаторов: рогов, усов и так далее в простонародии. Они действительно кажутся рогами и усами. На самом же деле, это меньшие передние верхние, и боковые нижние отводы – стабилизаторы. Эти «усы» и «рога» помогают не только предотвратить опрокидывание лука вверх, но и завал оружия вправо и влево.

Вот видите, как на самом деле все не просто и сложно. Как теперь, после всего вышесказанного, воспринимается лук? Согнутая палка, концы которой соединены тетивой? Ну, это же современность, - скажет читатель. В древности, наверняка все было проще, ближе к природе. Спешу заверить, что не было. Не поддавайтесь заблуждению, не позволяйте ему увести вас во тьму незнания.

Ни в древности, ни сейчас просто это не было. Изготовление лука и мастерство стрельбы из него были серьезным тяжелым ремеслом, доступным далеко не всякому. Но в древности не было блочных луков! – возразят мне.

А вдруг были? Что если и это заблуждение? Ведь устройство современного компаунда подозрительно похоже на устройство древней Архимедовой баллисты. Естественно, в древности не было тех материалов, из которых производиться любой современный лук. Но все новое, как известно – хорошо забытое людьми старое.

Я в общих чертах попытался рассказать читателю о том, что же такое «Блочный лук» - «Компаунд». Надеюсь, мне удалось не свалиться в бездну занудных научных и чисто спортивных терминов в ходе этого повествования и надоесть вам снобизмом.

Блочный лук – компаунд. Очень точное, сильное, быстрое удобное и красивое оружие.

Блочный лук – вершина эволюции, завершение перерождения обычного лука в нечто большее. Нечто большее, чему отдали свое предпочтение так много спортсменов, охотников и любителей активного отдыха по всему миру.

И так мало известен в нашей стране! Почти ничего не известно о блочных луках рядовому российскому гражданину, как неизвестно и то, что соревнование в классе «компаунд» проводятся во всем мире, наравне с олимпийской стрельбой из классического лука «олимпика». Зачастую, турниры по стрельбе из лука бывают смешанными, в них участвуют как стрелки из «компаунда», так и стрелки из классического лука, борясь за одно, первое место друг с другом. Естественно, спортсмены стреляют при этом по «десятке» разного диаметра, у блочного класса она более маленькая. Но и точность в блочном классе более велика.

Стрельба из блочного лука давно уже стала всемирным видом спорта, имеющим своих чемпионов, свои школы стрельбы, свои федерации. Мы, похоже, последняя страна мира, где этот вид стрельбы из лука так и остался на зачаточной стадии, хотя, все больше и больше спортсменов предпочитает перейти в более тяжелый класс «компаунд» из традиционной олимпийской «классики».

Я затрону и другую, малоизвестную тему. Тему Охоты и Отдыха с блочным луком. Тему, известную в любой развитой стране мира. Сайты охоты с луком и стрелами можно без труда найти в интернете. Обратите внимание! Почти все охотники на фотографиях этих электронных ресурсов пользовались блочным луком.

При активном отдыхе на природе, а в нашей стране это отдых на даче, легкий блочник может принести не мало радости всей семье и особенно детям при организации мини-турниров по стрельбе из лука в цель. Вы можете не беспокоиться о том, что ваша жена получит растяжение мышц, а ребенок вывих суставов. Блочный лук просто не допустит этого в силу особенности своей конструкции. Вам лишь останется соблюдать общие меры безопасности при стрельбе (такие как; не направлять лук в сторону человека и т.д.) об остальном компаунд позаботится сам.

Блочный лук – Компаунд. Очень точен, быстр, удобен. Лук, ставший чудом технологий двадцать первого века. Я рассказал о нем лишь в общих чертах. Хотя, каждая его часть, каждый его аксессуар заслуживает отдельного подробного рассказа.

Вадим Андреев

ПЕТЛЯ НА ТЕТИВЕ

Петля на тетиве уже давно стала естественным и привычным выбором как охотников так и спортсменов. С тех пор, как средняя длина блочного лука стала меньше 34 дюймов, петля на тетиве является и рекомендованной необходимостью. Лучше использовать петлю из материалов включающих в состав Fast Flite или Dyneema, хотя и дешевые заменители из нейлона вполне могут подойти.

Как правильно завязать петлю





Некоторые предыдущие статьи на тему охота с луком и арбалетом:

  • Выбор и индивидуальная сборка луков и арбалетов для охоты, правила выбора метательного оружия
  • Охота с луком и арбалетом для начинающих - что нужно купить для охоты с луком
  • Лучные стрелы Easton: Как выбрать стрелы для лука
  • Охота с арбалетом и арбалеты для охоты: Отзывы об охоте с арбалетом
  • Огнестрельные стрелы - лучные и арбалетные стрелы с огнестрельными наконечниками
  • 10 Заблуждений в Выборе блочного Лука для Охоты и Аксессуаров к нему, а также 5 Советов начинающим Боухантерам. Охота с Луком и Арбалетом Аналитический Обзор - Часть 8
  • Арбалеты и Луки для Охоты: Охота с арбалетом - Основные правила охоты с арбалетом - Аналитический обзор - Часть 7
  • Правда и вымысел в рейтингах Лучших Охотничьих Арбалетов и Рейтингах Лучших Охотничьих Луков 2013 - Аналитический обзор - Часть 6
  • Лучный и Арбалетный рынок в России : Коммерциализация спорта или спортивная коммерция - Часть 5
  • Рейтинг Охотничьих Арбалетов 2013: Самые лучшие новые охотничьи арбалеты и самые лучшие дешевые арбалеты 2013 - Аналитическое исследование рынка метательного оружия - Часть 4
  • Рейтинг Оружия и лояльности оружейным брендам: Аналитическое исследование рынка метательного оружия - Часть 3
  • Арбалеты и Луки для Охоты в России: Аналитическое исследование рынка метательного оружия и archery-услуг в России - Часть 2
  • Арбалеты и Луки для Охоты - Охотничий Лук и Охотничий Арбалет в России это реальность - Аналитическое исследование рынка метательного оружия - Часть 1
  • Охотничий Лук - Классический и Традиционный - Ренессанс
  • Самым лучшим в Мире охотничьим луком признан BEAR MOTIVE 6 2013
  • Охотничий Лук Хойт Спайдер 30 обзор - новый лук 2013 года Hoyt Spyder 30 Review
  • Охотничьи рекурсивные классические Луки HOYT: HOYT BUFFALO, HOYT GAME MASTER 2, HOYT DORADO
  • Классические луки Самик Samick Sports - лучшие корейские луки для Охоты и Спорта (ВИДЕО)
  • Охотничий Лук BEAR MOTIVE 6 - Новый ТОП-лук от лучной компании №1
  • Охотничьи Арбалеты ИНТЕРЛОПЕР - Тактик и Скальд - песня викинга
  • Охотничий Арбалет BARNETT GHOST 410: Лучший в Мире Охотничий Арбалет в руках Matt Busbice
  • Охотничьи Арбалеты BARNETT VENGEANCE - достойная Месть от Barnett
  • Охотничьи Арбалеты BARNETT RAZR - 400 fps при максимальной компактности и минимальном весе
  • Охотничьи Арбалеты SCORPYD Telson, Ventilator и Velocity, или Членик брюшка от Очко-ПИДов
  • Охотничьи Арбалеты TEN POINT: TenPoint Vapor, TenPoint Stealth SS, TenPoint Tactical XLT, TenPoint Wicked Rider CLS
  • Охотничий лук: Развитие стрел для охотничьего лука
  • Охота с луком на зайца: Как охотиться, с чем охотиться, где охотиться
  • Охота с луком на фазана - как охотиться, где охотиться, с чем охотиться
  • Особенности охоты с луком на фазана ... в России (ФОТО, ВИДЕО)
  • Охота на лису с луком: как охотиться на лису с луком и манком, где охотиться, с чем охотиться
  • ЛУК = ОРУЖИЕ = ОХОТА ? Нет, сынок, - это фантастика
  • BEAR FOREVER, или как выбрать блочный лук - ответы на вопросы читателей
  • BEAR ARCHERY: 110 лет Фрэду Бэру - С Днем Рождения FRED BEAR! (ФОТО, ВИДЕО)
  • BEAR ARCHERY - Эксклюзивный фоторепортаж с завода изготовителя охотничьих луков
  • Стрельба из лука - основы. Спортивный лук. Конструкция спортивного лука
  • Стрельба из лука - правильный захват тетивы. Урок стрельбы из лука от корейского чемпиона
  • Рыбалка с луком или Боуфишинг: Как купить лук для рыбалки, катушку для боуфишинга и где заниматься боуфишингом



www.nexplorer.ru

Оружие зажиточного боярина: Как построить лук

Все мы в детстве играли в индейцев и сами мастерили себе луки. Как правило, это были прямые ветви деревьев сантиметра два в диаметре, стянутые за края капроновой веревкой. Стрелы мастерились из оконных реек и птичьих перьев. Однако предметом настоящей зависти были составные луки былинных богатырей. «Популярная механика» реализовала детские мечты и изготовила настоящий композитный лук русских воинов XVI века

Материалы для будущей склейки и сборки нашего лука приготовлены. Слева направо: рог индийской коровы, кожа питона, плечо лука, жилы, концы лука (один обработанный, другой — еще нет), рукоять. Можно начинать работу

Этапы сборки: конец лука

Плечо и рукоять отдельно

Плечо и рукоять в сборе

У древних мастеров на варку клея уходило не менее недели. Сухожилия вываривали в чистой дождевой воде в керамическом горшочке на углях. Мы рационализировали этот процесс: вместо дождевой воды взяли дистиллированную, а вместо горшка — скороварку. Соответственно, и время приготовления конечного продукта сократилось, причем весьма значительно — до двух с половиной часов

Для увеличения площади склейки на конце лука прорезают бороздки; клей наносят на подготовленную поверхность; части лука крепко соединяют, заматывают веревкой и оставляют сохнуть. На фото — склеенная основа лука после снятия стягивающих веревок (вверху — живот, внизу — спина)

Так разбивают молотком сухожилия для получения волокон

Это один из важных этапов изготовления лука. Рог распиливают острым ножом, выбирают нужную пластину, смазывают ее клеем и плотно прикладывают к животу лука с предварительно процарапанными бороздками для лучшего проникновения клея. Затем крепко зажимают пластину вместе с основой в специальном станке-тисках и обматывают веревкой

С помощью, пожалуй, лучшего в нашей стране мастера по составным лукам Мариана «Марио» Калдарару мы попытались построить лук, аутентичный тому оружию, которое применялось на Руси в XVI—XVII вв./bm9icg===>еках. Дело в том, что своего технического совершенства луки достигли именно тогда, за мгновение до того, как огнестрельное оружие сделало это некогда грозное оружие спортивным инвентарем.

Берег турецкий

Мы остановились на так называемом турецком композитном луке — самом мощном, технологически сложном и компактном. В Европе такие луки именовали «византийскими» или «венецианскими», по названию мест, через которые они поступали в Европу. Несмотря на высокую стоимость, в XVI веке эти луки были распространены повсеместно — от Китая до Англии. Сохранились изображения английских рыцарей, стреляющих из такого оружия, — с легендарным двухметровым английским «лонгбоу» особо не погарцуешь.

Английские длинные луки вообще стоят особняком. Основное их достоинство — это дешевизна и технологичность. Делались они из одного куска тисового дерева достаточной длины, и цена тисовой заготовки определяла стоимость лука. Английский тис считался довольно посредственным материалом и часто шел на изготовление личного оружия — стрельба из лука считалась в Англии национальным видом спорта. «Боевой» тис завозился из Испании и Италии. Служил тисовый лук недолго — несколько месяцев, потом упругость утрачивалась и лук ломался. Впрочем, это никого не расстраивало — в обозе английской армии всегда следовали мастера-оружейники с достаточным количеством тисовых заготовок. На изготовление персонально подогнанного под стрелка лука у мастера уходило не больше полутора часов времени.

Интересно, что нигде в Европе, кроме Англии, не было массовых подразделений лучников. Дело в том, что искусству владения луком нужно учиться, как правило, с детства, годами оттачивая навыки. А в континентальной Европе крестьянам настрого было запрещено владеть любым видом оружия. И лучниками там были немногочисленные профессиональные военные, преимущественно дворяне, которые могли позволить себе более компактные, мощные и долговечные композитные луки.

В Россию это оружие поступало через степи на юго-востоке и стоило баснословных денег, поэтому владеть луками могли также только зажиточные дворяне. Впрочем, существуют предположения, что наши далекие предки скифы уже пользовались составными луками — сохранились изображения конных воинов с маленькими компактными луками. Оружие такого размера, сделанное из монолитного куска дерева, не имело бы никакой боевой ценности.

На Руси простые составные луки начали изготавливать предположительно с X века. При раскопках в Новгороде был найден фрагмент плеча составного лука из трех склеенных слоев: березы, можжевельника и сухожилий. К XV веку русские мастера потихоньку разобрались с основными хитростями турецких луков и начали изготавливать аналоги, а к концу XVI — началу XVII века и вовсе сравнялись в мастерстве с басурманами.

Выбор дерева

Изготовление композитного, в частности, турецкого лука — процесс трудоемкий и долгий, а потому и дорогой. В древние времена на изготовление одного лука у мастера уходило до трех лет! Сейчас на это требуется год. Но если сильно изловчиться, как говорит Марио, можно уложиться и в четыре месяца. Это как раз наш случай. Впрочем, при правильном уходе турецкий лук живет несколько столетий.

Для изготовления луков мастера используют разные сорта древесины — клен, акацию, кизил, тис, орешник и т. д., в зависимости от того, что растет в пределах доступности. Для нашего лука Марио выбрал ясень и клен. Ясень будет использоваться как материал для плеч лука: он гибче клена и обладает крупными порами, обеспечивающими хорошее проникновение клея. Древесина клена, из которого решили делать законцовки лука — «уши», довольно крепка, хорошо противостоит истиранию и выдерживает напряжения, испытываемые «ушами».

Для заготовок ясеня используют бревна не более 15 см в диаметре. В идеале радиус годовых колец на заготовках должен совпадать с радиусом поперечного изгиба рога. Заготовка колется на плашки, из которых выбираются образцы без сучков. После первичной обработки в нашем случае получаются заготовки ясеня толщиной 7,5 мм. Их вываривают в воде, чтобы освободить дерево от сока. В процессе вываривания воду дважды меняют, и плашки становятся более пластичными. Затем пластины зажимают в деревянной пресс-форме с профилем плеч лука для придания нужного изгиба и оставляют для просушки на полтора месяца в прохладном месте. Пока ясень сохнет, из клена вырезают концы нужного радиуса и рукоять.

Лук рогатый

Рог крепится на живот лука и при стрельбе работает на сжатие. Мастера использовали рога буйволов, индийских коров, горных козлов или антилоп — в общем, что удавалось достать. Нам достался рог индийской коровы. На лук уходит не весь рог — вырезается только внешний радиус, причем острие, где рог толще, при склеивании будет направлено к рукояти. Вырезанные заготовки для придания пластичности вывариваются в воде 2−3 часа, после чего под прессом их формуют в пластины. Пора переходить к сборке. Для этого нужен клей.

Секрет фирмы

Одним из самых главных секретов древних мастеров-лучников был рецепт клея, почти как секрет лака у скрипичных мастеров. Существует масса разных технологий изготовления клеев. Японцы, например, для своих луков используют рисовый клей. Важны и условия, в каких будет эксплуатироваться оружие. В теплых странах с влажным климатом, например Средиземноморье, идеален рыбий клей, плохо пропускающий влагу. Для наших условий лучше подходит клей из сухожилий, более гигроскопичный, легко улавливающий влагу из воздуха и защищающий лук от высыхания и растрескивания в сухих условиях континентального климата. К тому же сухожильный клей феноменально прочен — до 100 кгс на см2 на разрыв.

Для клея нам потребовались ахилловы сухожилия коров, которые были тщательно очищены от жира и прочих примесей и опущены в кипяток на 15 минут. Сливаем воду с остатками жира, промываем сухожилия и режем на мелкие кусочки. В древности для следующего этапа мастера наливали в керамический горшок чистейшую дождевую воду и вываривали в ней сухожилия на углях в течение недели. Нынче дождевая вода уже не та — много всяких примесей, поэтому используется дистиллированная. И горшочек на углях неделю не томится — Марио вываривает сухожилия в скороварке всего за 2,5 часа. В итоге получается чрезвычайно крепкий сухожильный бульон, который процеживают и охлаждают. Получившееся очень твердое желе режут на мелкие куски и высушивают. Все, клей готов.

Теперь по мере надобности нужное количество клея распускают в теплой воде и используют. С каждым последующим нагревом сухожильный клей теряет от 10 до 15% своих свойств. Поэтому мастера его повторно, как правило, не используют.

Основательный подход

Пора браться за изготовление основы лука — соединить воедино рукоять, плечи и законцовки. Дерево клеится так называемым соединением «ласточкин хвост». Места соединения предварительно грунтуются 4−5 слоями жидкого клея. Потом места соединения нагреваются, над электроплиткой наносится густой клей, части соединяются, крепко-накрепко заматываются веревкой и оставляются сохнуть. Зимой, в пересушенном воздухе квартиры, это занимает дня два. Летом, когда влажность побольше, — неделю.

Один из важных этапов — наклейка рога. На животе лука процарапываем небольшие бороздки для лучшего проникновения клея. После этого основа грунтуется — наносим на нее слой жидкого клея и сушим. И так 3−4 раза. Далее наносим слой густого клея, намертво зажимаем основу с прижатым рогом в специальные тиски и дополнительно обматываем веревками. Затем нагреваем над углями, удаляя излишки клея, и оставляем сохнуть на неделю. Самое время заняться сухожилиями.

Тянем жилы

Сухожилиями покрывается спинка лука. Для этого используют те же сухожилия, из части которых мы сварили клей. Неиспользованные жилы либо две недели высушиваются на солнцепеке, либо два дня — в термостате при температуре 50˚С, после чего специальным молотком разбиваются на волокна. Далее разводим клей в теплой дистиллированной воде и при температуре 45˚С вымачиваем жилы, после чего аккуратно выкладываем их на плечи лука, а сам лук подвешиваем за концы на веревку для просушки. Высыхая, жилы начинают изгибать лук в обратную сторону, чему помогает и сила тяжести. Через неделю процесс повторяется. С каждым новым слоем концы все более приближаются друг к другу, а лук начинает все более напоминать краба. Мы ограничиваемся тремя слоями сухожилий, так как наш будущий лук рассчитан на силу натяжения в 40−45 кгс.

Финишная отделка

Однако сухожилия на луке заметить невозможно — снаружи их всегда заклеивают кожей, причем делается это не столько для красоты, сколько для предохранения от излишков влаги. Традиционно для этого используют змеиную кожу или пергамент (телячью кожу), хотя иногда употребляют и бересту, которой покрывали луки, например, в Новгороде.

На лук наносят клей, тонкая кожа вымачивается, оборачивается вокруг лука и плотно обматывается лентой. Не закрывают кожей только рог. Через сутки ленту снимают, и лук еще на месяц отправляют на просушку.

Теперь осталось только покрыть лук натуральным лаком — смесью различных смол. Для нашего лука Марио использует 5 частей даммаровой смолы, 4 части очищенного живичного скипидара и четверть части льняного полимеризированного (на солнце постояло) масла. Все это варится на водяной бане и аккуратно наносится на лук. Накладывать более двух слоев нет смысла — лак начнет растрескиваться. Ну вот, лук почти готов. Через неделю можно будет натягивать тетиву. Но это уже в следующем номере.

Статья опубликована в журнале «Популярная механика» (№7, Июль 2008).

www.popmech.ru

Что такое усталость плеч у луков? Уход за луком.

Усталость плеч лука

При эксплуатации лука важным моментом является его хранение, ведь при неправильном обращении с луком срок его службы значительно понижается. Закрывая глаза на уход за оружием, стрелок подвергает свой лук опасности скорого изнашивания или поломки. Чтобы понизить вероятность поломки лука, требуется уделить пристальное внимание к его хранению.

Наиболее подверженная поломке часть лука – это его плечи. Данное место является самым нагруженным во всей конструкции лука. Перенося колоссальные нагрузки, плечи быстро устают, что приводит к снижению эффективности выстрела. Чаще всего у новичков ломается именно основание плеча лука, поскольку неопытный стрелок не знает, как правильно хранить и осуществлять уход за своим оружием. У стрелков, имеющих слишком длинных для себя лук, вероятность усталости плеч при стрельбе ниже, так как не происходит полного натягивания тетивы, но при этом КПД значительно понижается. При постоянной стрельбе любое оружие подвергается износу, но от хранения лука во многом зависит его длительность жизни. Если постоянно хранить лук в натянутом состоянии, то это не приведет ни к чему хорошему. Важно отметить, что усталость плеч возникает лишь у классических типов лука, в случае с блочной моделью данного недуга не происходит.

Признаки износа плеч

Первым признаком усталости плеч является снижение натяга тетивы. Если вы заметили, что лук теряет свои скоростные и дальнобойные способности, необходимо задуматься о том, насколько грамотно осуществляется хранение оружия. Также усталость лука часто приводит к расслоению основания плеча, после чего использование оружия становится невозможным. Усталость плеч быстро приведет к поломке лука, поскольку данный элемент отвечает за процесс натягивания стрелы. Из-за неправильного хранения и использования плечи лука выгибаются, а склейка основания плеч расслаивается.

Причины усталости плеч

Основной причиной быстрого износа плеч является неправильное хранение лука. Плечи лука находятся под постоянным давлением, так как от упругости и степени натяга тетивы зависит сила выстрела. Во время использования оружия, происходит натяжение тетивы, путем приложения физических усилий стрелка. Передаваемая энергия отвечает за силу выстрела, но данный фактор сказывается на плечах, поскольку именно эта часть лука изгибается при натягивании тетивы. Усталость плеч происходит из-за того, что они привыкают к постоянному натяжению, тем самым ослабевая и деформируясь. Когда плечи изнашиваются, происходит существенное снижение характеристик лука, но усталости плеч можно избежать, если грамотно отнестись к хранению и использованию оружия.

Правильное хранение и эксплуатация лука

От того, насколько бережно лучник заботится о своем оружии, зависит его срок жизнедеятельности. Чтобы не допустить скорого износа плеч при хранении, необходимо их ослабить, вывернув болты, отвечающие за настройки натяжения. Болты выкручиваются против часовой стрелки, достаточно совершить около 4 оборотов, чтобы максимально ослабить натяжение. Совершив такие манипуляции, стрелок сводит к нулю вероятность того, что лук привыкнет к постоянному натяжению. Плечи лука, который хранится в ослабленном положении, не испытывают постоянной нагрузки, исходящей от сильного натяга, благодаря чему значительно повышается эксплуатационный срок оружия.

Правила хранения лука

Усталость плеч возникает вследствие безграмотного обращения с луком. Чтобы не допустить поломки или быстрого износа оружия, следует придерживаться определённого ряда правил:

  • Не допускается выгибание лука в обратную сторону. Изгибая лук в другую сторону, можно сломать или деформировать оружие, после чего его использование станет невозможным.
  • Хранение осуществляется в сухом и прохладном месте, неподверженном воздействию прямых солнечных лучей или нагревательных приборов.
  • Нельзя туго натягивать и спускать тетиву без стрелы, поскольку в момент выстрела произойдет чрезмерная ударная нагрузка на плечи и тетиву лука, что неминуемо приведёт к быстрому износу или поломке.
  • Использование слишком длинной стрелы может привести к поломке, потому что стрелку придётся растягивать лук на непредусмотренную длину.
  • Слишком затяжной натяг лука быстро приведет к усталости плеч, так как вся передаваемая стрелком нагрузка оказывается на данную часть лука.
  • В случае длительного перерыва в использовании лука, растягивать тетиву в полную силу сразу не рекомендуется. Лучше всего осуществлять натягивание, постепенно увеличивая силу в течение первых 300 выстрелов.

Таким образом, придерживаясь данных выше указаний по хранению и использованию лука, вы сохраните своё оружие в хорошем состоянии в течение длительного времени.



похожие материалы:

 06.10.16 Отличие классического лука от традиционного.

 21.09.16 Новинки арбалетов 2016 года

 19.09.16 Убойная дальность стрельбы из арбалета

 16.09.16 Падение скорости вылета стрелы в зависимости от расстояния

 14.09.16 ТТХ блочных и рекурсивных арбалетов Man Kung - спецификация.

 12.09.16 Инструкция и подсказки для первого использования своего арбалета.





sarbaletom.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
