Объект 775

Танк «Объект 775» в экспозиции парка «Патриот».
Объект 775
Классификация Ракетный танк
Боевая масса, т 36
Экипаж, чел. 2
История
Разработчик ГСКБ-2
Производитель
Годы производства 1962
Размеры
Длина корпуса, мм 6117
Длина с пушкой вперёд, мм 7200
Ширина, мм 3415
Высота, мм 1750

ru.wikipedia.org

Опытный танк «Объект 777» (СССР)

К особенностям проекта танка «Объект 777» относились: установка дистанционного управляемого зенитного 14,5-мм пулемета КПВ (водном из вариантов), применение стабилизированного командирского прибора ТКНС, конструкция литого корпуса с вварным днищем и литой башни, проработка МТО с двумя вариантами системы охлаждения двигателя (жидкостной и воздушной) и системой подогрева, система гидросервоуправления и смазки ПКП с пультом управления. В ходовой части предусматривалось использование гидравлической или индивидуальной торсионной подвески, а также опорных катков с внутренней амортизацией. В КБ завода по двигателестроению под руководством И.Я, Трашутина для танка проектировался дизель В-7 мощностью 625-661,8 кВт (850-900Л.С.).

В июне 1953 г. эти проекты направили в Министерство транспортного и тяжелого машиностроения. Однако по указанию Технического управления министерства (письмо №18/00484 от 31 июля 1953 г.) в СКБ-2 ЧКЗ выполнили новую компоновку танка «Объект 777» и изготовили его макет в масштабе 1:10. Для этой машины спроектировали опытный центробежный воздухоочиститель и изготовили несколько вариантов гидравлической и один вариант гидропневматической подвески. Особое внимание уделялось обеспечению защиты танка от новых видов оружия. Все подготовленные материалы во второй половине декабря 1953 г. направили в министерство» Несмотря на то, что отработка компоновки машины, а также конструкции ее отдельных узлов и агрегатов продолжилась в 1954 г,, проект танка «Объект 777» так и не был реализован.

Аналогичная работа в соответствии с указаниями министерства (письма №40/00561 от 18 мая 1953 г. и №18/00484 от 31 июля 1953 г.), а также по просьбе командования БТ и MB Советской Армии велась и в ОКБТ ЛКЗ. Здесь формирование ТТТ к новому тяжелому танку осуществлялось под индексом «Объект 276» со сроком завершения к началу 1954 г, Уже в феврале, а затем повторно в марте 1954 г. в министерстве состоялось рассмотрение эскизных проработок, представленных ЛКЗ. Во втором полугодии 1954 г. в министерство были направлены окончательные ТТТ и деревянный макет машины в масштабе 1:10. В III квартале 1954 г. в ОКБТ выполнили технические расчеты данных ТТТ.

Особое внимание руководство страны также уделяло расширению КБ танковых заводов и созданию при них хорошо оснащенных опытных баз, способных самостоятельно изготавливать опытные образцы бронетанковой техники. В июле 1954 г. Министерство транспортного и тяжелого машиностроения представило в Совет Министров СССР соображения об основных работах по развитию и совершенствованию бронетанковой техники, намечавшихся в ближайшие годы. В первом пункте этого документа говорилось о создании нового тяжелого танка. По мнению руководства Первого Главного управления министерства, следовало (при сохранении боевой массы в рамках 50 т) значительно повысить боевые и эксплуатационные качества этой машины по сравнению с серийным Т-10.

В качестве основного оружия предусматривалось использование новой 122-мм пушки М62-Т2, стабилизированной в двух плоскостях, с начальной скоростью снаряда 950 м/с. С пушкой устанавливались два спаренных пулемета калибра 14,5 и 7,62 мм, а на башне — зенитный пулемет калибра 14,5 мм. Для обеспечения меткости огня сходу со скорострельностью пушки не менее 5 выстр./мин и возможности ведения эффективных боевых действий как в дневное, так и в ночное время, предполагалось внедрить сложный электрорадиотехнический и механический комплекс аппаратуры, механизмов и приборов.

По ходовым качествам перспективный тяжелый танк должен был приблизиться к перспективному среднему танку, что достигалось лишь при внедрении новых, ранее не применявшихся конструктивных решений. Предполагалось, что он сможет развивать среднюю скорость движения 30 км/ч и преодолевать водные (речные) преграды по дну. Наряду с усилением броневой защиты на 20% по сравнению с танком Т-10 предусматривалась защита экипажа и внутреннего оборудования от действия ударной волны атомной бомбы среднего калибра на расстоянии 500 м от эпицентра взрыва. В качестве силовой установки нового танка допускалось использование ГТД, что обуславливалось его малыми габаритами и массой при большей мощности. Для обеспечения высокой маневренности и плавности хода при больших скоростях движения танков на местности предусматривалось разработать на принципиально иных основах новые типы малогабаритных трансмиссий, легких в управлении и пригодных для работы как с ГТД, так и с турбопоршневым двигателем, а также агрегаты и узлы ходовой части и подвесок, обладавших большим запасом потенциальной энергии и прогрессивной характеристикой.

При проектировании новых агрегатов подразумевалось проведение большого объема научно-исследовательских, опытно-конструкторских и испытательных работ. Задача усложнялась тем, что от этих агрегатов требовалась надежная работа в пределах вновь установленного гарантийного срока службы, в несколько раз превышавшего действовавшие в то время нормативы.

Основными задачами в области броневой защиты танков являлись:
— отработка способов отливки броневых корпусов танков и САУ с оптимальным, дифференцированным распределением толщин брони;
— создание новых марок броневых сталей с повышением не менее чем на 15-20% снарядостойкости, обладающих высокими защитными свойствами от проникающей радиации;

— доработка и внедрение кокильной отливки броневых башен и деталей броневых корпусов;
— разработка новой противопульной брони, не склонной к трещинообразованию;
— обеспечение защиты экипажа и механизмов танка от действия ядерного оружия;
— разрешение проблемы защиты танков от поражения кумулятивными средствами.

Xарактеристики танка «Объект 777»
Боевая масса т 49,80
Экипаж, чел, 4
Габариты, мм;
— ширина (по гусеницам) 3400
— высота (без зенитного пулемета) 2100
— длина (с пушкой вперед) 9800
— длина (с пушкой назад) 9800
— клиренс 455
Вооружение, калибр, мм; марка, начальная скорость БрС, м/с;
— пушка 122; М62-Т2; 950
— спаренный пулемет 7,62 СГ-43
— зенитный пулемет 14,5; КПВТ
Высота линии огня, мм 1605
Боекомплект; выстрелов, (БрС/ОФС) шт. 15/25
Патронов к спаренному пулемету — 3000
Броневая зашита:
При обстреле по нормали 122-мм БрС,, мм/град./У;

— верхняя лобовая часть корпуса 132 / 70 / 900
— нижняя лобовая часть корпуса 174 /40 /740
— верхняя бортовая часть корпуса 115/ 62 / 745
— нижняя бортовая часть корпуса 105 / 0 / 335
— кормовая часть корпуса 45/ 60 / 370
— лобовая часть башни 195 / 52 / 900
— бортовая часть башни 215/ 33 / 820
— кормовая часть башни 90 / 40 / 450
Тип корпуса Литой
Тип башни Литая
Двигатель, тип, 12/V/A/X марка В-7
Мощность двигателя, кВт (л.с.) 625(850)
Удельная мoшнocть, кВт/т (л .с./т) 12,5 (17)
Подогреватель двигателя, тип Газотурбинный
Максимальная скорость по шоссе, км/ч 50
Cредняя скорость по грунту (предполагаемая), км/ч 30
Емкость топливных баков (забронированных), л 650
Общая емкость топливных баков, л 1000
Запас хода по шоссе (с учетом дополнительных баков), км 250
Трансмиссия, тип Планетарная, семискоростная
Система управления машиной, тип Гидравлическая
Подвеска, тип Гидравлическая
Динамический ход катка, мм | 160
Диаметр катка, мм 750
Количество катков на борт, шт. 7
Амортизаторы, тип Гидравлические
Ширина гусеницы, мм 700
Среднее давление на грунт, кПа (кгс/см) 73,5 (0,75)
Преодолеваемые препятствия;
— подъем, град 35
— спуск, град. 35
— крен, град. 30
— брод (с ОПВТ),м 4
Радиостанция, марка | PTУ («Ясень»)
Переговорное устройство, марка| ТПУ-5 (Бисер)
Гарантийный срок службы, км | 2000

Опытный танк «Объект 777» (СССР)

голосов: 5, средний рейтинг: 4.20

www.krasfun.ru

Несчастливые три семёрки. Проект тяжелого танка объект 777. СССР

Интересная статья уважаемого Юрия Пашолока, которая, думаю, заинтересует коллег.

Проекты советских послевоенных тяжёлых танков Объект 752 и Объект 777 по меркам своего времени отличались оригинальностью и смелостью. Разработчикам пришлось балансировать между требованиями по усилению бронирования и растущими ограничениями по массе. Это привело к созданию концепции компактных и хорошо защищённых боевых машин с плотной, но рациональной компоновкой. Но время тяжёлых танков уходило, и дальше макетов работа по этим примечательным машинам не продвинулась.

Замена новому танку

Опыт разработки тяжёлых танков ИС-4 и ИС-7 выявил один крайне неприятный факт: какой бы совершенной ни была техника, выход её боевой массы за пределы 50 тонн становится путём в никуда. Причин тому, что ИС-7 в серию не пошёл, несколько, но боевая масса почти в 70 тонн в этом списке далеко не последняя. В итоге от серийного производства ИС-7 отказались. Вместо него совместными усилиями СКБ-2 ЧКЗ (г. Челябинск) и НИИ-100 (г. Ленинград) весной 1949 года был разработан танк 50-тонного класса, который впитал в себя наиболее прогрессивные наработки по ИС-4 и ИС-7. Заводское обозначение у машины было Объект 730, изначально она носила индекс ИС-5, улучшенная версия получила индекс ИС-8, а в серию она пошла под обозначением Т-10.

Да, Т-10 был менее защищён и обладал худшей, по сравнению с ИС-7, пушкой, зато с принятием на вооружение у этой машины, созданной для замены ИС-2 и ИС-3, особых проблем не возникло, что и произошло 15 декабря 1953 года.

Между тем, ещё когда ИС-8 проходил программу испытаний, уже возникли разговоры о том, что пора этому танку создавать замену. Такая постановка вопроса многих удивит, но в ней нет ничего странного. Вторая половина 40-х, да и все 50-е годы были временем стремительного взлёта в развитии танкостроения. Дополнительно подстегнула танкостроителей война в Корее, наглядно показавшая, что паузы в развитии танков не предвидится.

Пока за рубежом создавали боевые машины, способные бороться с ИС-3, столь поразившим западных военных на параде в Берлине в сентябре 1945 года, в СССР успело смениться два поколения тяжёлых танков. С этой точки зрения, возможно, было бы правильным пустить по Красной площади несколько прототипов ИС-7: подобная демонстрация могла бы стать настоящей бомбой и спровоцировать Запад на создание ответных бронированных чудовищ. Но об информационной войне такого рода тогда особо не думали, ведь армии требовались «настоящие» боевые машины.


Продольный и поперечный разрезы тяжёлого танка Объект 752, 1953 год

Дополнительно смену поколений танков подстёгивали результаты работ организаций вроде НИИ-48, занимавшегося вопросами бронезащиты. Сотрудники этого НИИ создали ряд новаторских решений, которые позволили серьёзно увеличить уровень броневой защиты без резкого увеличения массы корпуса. Среди них – «щучий нос», дифференцированное бронирование башни, V-образная конструкция нижней части корпуса. С этой точки зрения Т-10 выглядел устаревшим ещё на момент создания. Да, танк обладал целым рядом новаторских решений, унаследованных с ИС-3 и ИС-7, но это были решения, датированные ещё серединой 40-х годов.

Не стояли на месте и артиллеристы. По ряду причин ИС-8 получил в качестве основного вооружения 122-м пушку Д-25Т, которая не устраивала военных уже в начале 1944 года. Кроме того, советская разведка внимательно следила за последними достижениями вероятного противника, и особенно за созданием тяжёлого танка T43 (будущий M103 Heavy Tank). Одним словом, разработка преемника ИС-8 была насущной необходимостью.

Работы по созданию нового тяжёлого танка были инициированы Министерством транспортного машиностроения в конце июня 1952 года. В качестве разработчика было выбрано СКБ-2 ЧКЗ под руководством М. Ф. Балжи. С февраля 1953 года его сменил П. П. Исаков. Первые эскизные наработки по новому танку были готовы в конце 1952 года, а в июне 1953, спустя год после получения задания, СКБ-2 представило проект в готовом виде. Точнее, речь шла уже о проектах, поскольку в ходе разработки он разделился на два варианта. Первый, объект 752, прорабатывался в весовых параметрах ИС-3, а второй вариант, получивший обозначение Объект 777, был выполнен в весовых параметрах ИС-8.


Корпус Объекта 752 изготовлялся методом литья с вваркой днища и крыши

С самого начала у коллектива СКБ-2 ЧКЗ стояла крайне нетривиальная задача – создать танк, который при массе, не превышающей 50 тонн, по всем статьям превзошёл бы ИС-8. Похожие задачи, впрочем, коллективом уже с успехом решались: достаточно вспомнить ИС-3, который значительно превзошёл по защищенности ИС-2, превышая его по массе всего на тонну. Со вновь создаваемыми танками ситуация повторилась, и во многом благодаря новым научным подвигам конструкторов корпуса.

При разработке Объектов 777 и 752 была создана новая концепция бронезащиты, ставшая заметной вехой в мировом танкостроении. Применительно к этим танкам дифференцированное бронирование корпуса означало не просто установку листов разной толщины. Сами отдельные листы имели очень серьёзные перепады толщины, благодаря чему удалось достичь запредельных для того времени характеристик при сохранении массы конструкции в пределах заданных параметров.

Объект 752

Тяжёлый танк Объект 752 получился «спокойнее», чем его более тяжёлый собрат. Тем не менее, машина эта крайне любопытная. Плотная компоновка привела к тому, что высота танка составила всего 2300 мм (на 150 мм ниже, чем и так не слишком высокий ИС-8). При этом речь идёт о полноценном тяжёлом танке, полностью соответствующем своему классу и по вооружению, и по броневой защите, и по массе. Если на Западе средние танки уже к 1950 году достигли боевой массы, приблизившейся (а в случае с Centurion и превзошедшей) к планке в 50 тонн, то в СССР классификация не поменялась, и танк с боевой массой 45,3 тонны (столько весил по проекту Объект 752) однозначно считался тяжёлым.


По уровню бронирования 45-тонный Объект 752 догнал и даже немного перегнал ИС-7

С технической точки зрения Объект 752 не представлял из себя что-то особо революционное. Это была классическая для советской танкостроительной школы боевая машина тяжёлого класса, имевшая по шесть опорных катков с торсионной подвеской на борт, силовая установка и гидромеханическая трансмиссия которой находились в кормовой части. В качестве силовой установки предполагалось использовать 800-сильный двигатель В-12–6, применявшийся на ИС-8.

Согласно проекту, максимальная скорость танка предполагалась на уровне 50 км/ч по шоссе, по грунту средняя скорость оценивалась в 30 км/ч. Довольно интересно был решён вопрос с ходовой частью. Проект предполагал в качестве варианта и гидравлическую подвеску, а опорные катки больше напоминали те, что применялись на ИС-7.


Проект механизма заряжания, который предлагался в качестве альтернативы досылателю

Гораздо интереснее дело обстояло с конструкцией корпуса. В статье уже акцентировалось внимание на работе корпусников, и неспроста. Благодаря новой конструкции корпуса, Объект 752 по уровню защищённости вплотную приблизился, а по некоторым параметрам даже превзошёл ИС-7. Толщина брони в лобовой части корпуса достигала 215 мм, то есть даже больше, чем у немецких Pz.Kpfw. Maus и E-100. На всякий случай напомню, что речь идёт о танке массой 45,3 тонны.

Таких умопомрачительных результатов удалось достичь за счёт использования литья, позволившего изготовить детали переменной толщины. В самом тонком месте толщина лобовой части составляла 90 мм, но при этом находилась под таким углом наклона, что пробить её можно было лишь с пикирования. Толщина бортов достигала 125 мм, при этом они находились под большими углами наклона и гарантированно защищали от огневого воздействия 88-мм пушки Pak 43. Стоит заметить, что наклон бортов был выполнен в разумных пределах, и внутри оставалось достаточно места для размещения агрегатов. Это выгодно отличало проект от разработок НИИ-100, где рациональные углы наклона нередко создавали большие компоновочные проблемы. Башня Объекта 752 была гораздо спокойнее по конструкции и во многом напоминала башню ИС-8. Толщина бронирования её лобовой части составляла 260 мм, а бортов 150 мм.

Хватало революционных решений и в области вооружения. В качестве «основного калибра» Объект 752 получал 122-мм пушку М-62–2Т с начальной скоростью снаряда 950 м/с. Челябинский проект стал первым, который должен был использовать её в качестве вооружения. Ввиду плотности компоновки от спаренного пулемёта отказались. Для защиты от низколетящей авиации на люке заряжающего крепилась раскладная турель с 14,5-мм пулемётом КПВТ.

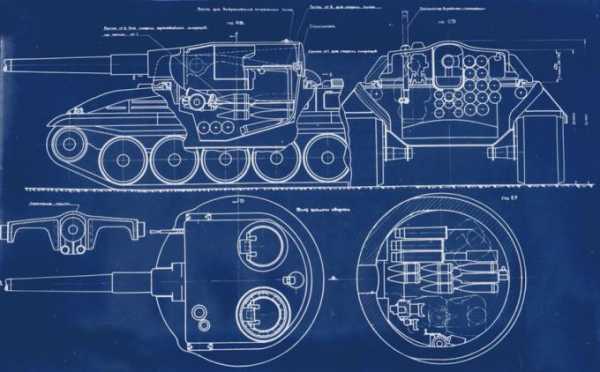

Создатели Объекта 752 предусмотрели механизацию заряжания. Полноценным автоматом заряжания предусмотренная система не являлась, но и в таком виде заметно ускоряла процесс перезарядки. Несмотря на очень плотную компоновку боевого отделения, внутри танка нашлось место для сорока 122-мм выстрелов – это было на десять больше, чем у ИС-8. Существовал и альтернативный вариант укладки, сочетавшийся с практически полноценным механизмом заряжания. В этом случае по периметру башни размещалось 28 снарядов (15 бронебойных и 13 осколочно-фугасных), и заряжающему оставалось только подавать заряды. Недостатком механизма было уменьшение боекомплекта и снижение объёма боевого отделения.


Качающаяся башня, напоминающая французские танки AMX-13 и AMX-50

Создатели танка разработали и альтернативный вариант вооружения Объекта 752, гораздо более оригинальный. Вместо башни по типу ИС-8 СКБ-2 ЧКЗ разработала качающуюся башню, напоминающую ту, что французская FAHM создала для лёгкого танка AMX-13 и тяжёлого AMX-50. Насколько на это решение повлияли французы – вопрос открытый. Но можно предположить, что публичная демонстрация AMX-50 в июле 1951 года не прошла незамеченной для советской разведки.

Справедливости ради следует сказать, что роднит эти башни только общая концепция. От барабанного размещения боеприпасов инженеры СКБ-2 ЧКЗ отказались, сохранив концепцию частичной механизации подачи. Остался на месте и заряжающий. При этом внутренний объём башни заметно сократился. Любопытно, что в варианте с качающейся башней от зенитного пулемёта отказались, зато вернулся на место спаренный СГ-43. С новой башней общая высота Объекта 752 снизилась до 2150 мм – он стал даже ниже, чем, например, Т-26.

Объект 777

Более тяжёлый Объект 777 получился гораздо более революционным, чем его собрат. Судя по тому, как представляли проекты, именно на эту машину делался основной упор. В отличие от Объекта 752, в котором постарались максимально использовать имеющиеся узлы и агрегаты, Объект 777 оказался более концептуален.


Общий вид тяжёлого танка Объект 777 с двигателем воздушного охлаждения

Проектировался он под перспективную силовую установку с двумя вариантами исполнения – жидкостного и воздушного охлаждения. Обоими проектами силовой установки, носившей индекс В-7, занимался коллектив КБ ЧКЗ по двигателестроению под руководством И. Я. Трашутина. Приоритетным считался вариант с воздушным охлаждением, поскольку он получался наименее габаритным.

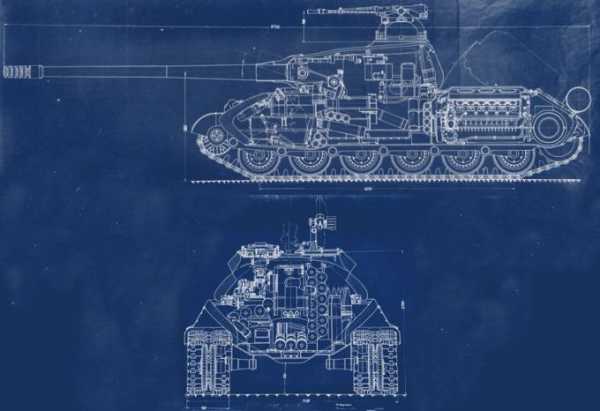

Компоновка Объекта 777 с двигателем воздушного охлаждения

Для сравнения, длина МТО у танка ИС-8 составляла 3480 мм, у Объекта 752 – 2410 мм, а у Объекта 777 с водяным и воздушным охлаждением — 2300 и 2100 мм соответственно. Уменьшить почти в полтора раза длину МТО удалось благодаря поперечному расположению силового агрегата. Подобная компоновка на тяжёлых танках была реализована впервые. Благодаря этому удалось сместить башню максимально к центру корпуса, что положительно повиляло на развесовку танка и, в конечном счёте, на точность стрельбы, особенно на ходу.


Компоновка Объекта 777 с двигателем водяного охлаждения. Заметно, что отличаются не только двигатель, но и форма кормы

Применение перспективных силовых установок – это лишь одна из особенностей Объекта 777. Танк с боевой массой 49 800 кг впитал в себя целую массу новаторских решений. Более лёгкий Объект 752 отличался очень низким для тяжёлого танка силуэтом, но Объект 777 оказался ещё ниже. Высота по люкам составила 2100 мм, то есть тяжёлый танк получился ниже, чем Т-64, Т-72 и Т-80!

Благодаря более мощному (850 л.с. по проекту) двигателю скоростные характеристики остались на уровне Объекта 752, при этом Объект 777 должен был обладать большей плавностью хода. Достигалась плавность за счёт увеличения на один опорный каток длины опорной поверхности гусеницы и более удачной развесовки. Для танка разработали несколько вариантов гидравлической подвески, а также торсионную и гидропневматическую подвески. Кроме того, для танка разработали планетарную 7-скоростную трансмиссию.

Корпус Объекта 777 по своей конструкции во многом повторял Объект 752. При этом некоторые существенные изменения всё же имели место. Максимальную толщину лобового листа сократили до 175 мм, но углы наклона увеличили, что дало сокращение массы при том же уровне защищённости. Как и в случае с Объектом 752, место механика-водителя было смещено немного влево. Это облегчало попадание внутрь машины, к тому же ствол не грозил мехводу ударом по макушке при движении по-походному.


Толщину лобовой детали у Объекта 777 сократили, но по сравнению с Объектом 752 углы наклона увеличили

Стоит отметить, что варианты с воздушным и жидкостным охлаждением друг от друга несколько отличались и внешне. На крыше надмоторной плиты Объекта 777 с воздушным охлаждением двигателя находился характерный воздухозаборник для центробежного воздухоочистителя. Что касается варианта с жидкостным охлаждением, то он отличался формой кормового листа и надмоторной плиты, поскольку радиатор потребовал большего внутреннего пространства.

Башня в основном повторяла башню Объекта 752, но с рядом изменений. Толщину её лба снизили до 195 мм, однако за счёт более рациональной формы защита осталась примерно на том же уровне. С другой стороны, борта усилили до 215 мм, сделав их непробиваемыми для 128-мм немецкой пушки, которая устанавливалась на Pz.Kpfw.Maus. Значительные изменения претерпело и внутреннее оборудование башни. От досылателя отказались. На Объекте 777 нашлось место для спаренного пулемёта СГ-43. Отдельного упоминания достойна зенитная установка. Вариант с водяным охлаждением двигателя имел ту же турель, что и Объект 752, а версия с воздушным охлаждением получила дистанционно управляемую установку, размещённую в кормовой части.


Деревянный макет тяжёлого танка Объект 777. Увы, работы по машине дальше этой стадии не продвинулись

Оба проекта были в июне 1953 года направлены в Министерство транспортного машиностроения. В ходе обсуждения была изменена компоновка Объекта 777. Была также изготовлена его деревянная модель в масштабе 1:10. Работы по этому крайне интересному проекту продолжались до 1954 года, но, увы, дальше макетных работ дело не пошло.

Впрочем, говорить о том, что работа прошла впустую, не стоит. Наработки по этим проектам стали основой для создания лучшего советского послевоенного танка, получившего индекс Объект 770. Форма корпуса и башни, а также ходовая часть Объекта 770 сильно напоминает предшественника. Кроме того, опыт по этим проектам использовался при модернизации ИС-8/Т-10. А в 1957 году в серию пошел Т-10М, вооружённый 122-мм пушкой М-62.

Xарактеристики танка «Объект 777»

Боевая масса, т

49,80

Экипаж, чел.

4

Габариты, мм:

3400

— ширина (по гусеницам)



— высота (без зенитного пулемета)

2100

— длина (с пушкой вперед)

9800

— длина (с пушкой назад)

9800

— клиренс

455

Вооружение:



— пушка



     марка

М62-Т2

     калибр, мм

122

     начальная скорость БрС, м/с

950

     высота линии огня, мм

1605

     боекомплект, (БрС/ОФС) шт.

15/25

— спаренный пулемет



     марка

СГ-43

     калибр, мм

7,62

     боекомплект, шт.

3000

— зенитный пулемет



     марка

КПВТ

     калибр, мм

14,5

Броневая зашита:



— верхняя лобовая часть корпуса, мм/град.

132 / 70

— нижняя лобовая часть корпуса, мм/град.

174 /40

— верхняя бортовая часть корпуса, мм/град.

115/ 62

— нижняя бортовая часть корпуса, мм/град.

105 / 0

— кормовая часть корпуса, мм/град.

45/ 60

— лобовая часть башни, мм/град.

195 / 52

— бортовая часть башни, мм/град.

215/ 33

— кормовая часть башни, мм/град.

90 / 40

тип корпуса

литой

тип башни

литой

Силовая установка:



марка

В-7

тип двигателя

V-образный

количество цилиндров

12

мощность двигателя, кВт (л.с.)

625(850)

удельная мощнocть, кВт/т (л.с./т)

12,5 (17)

подогреватель двигателя, тип

газотурбинный

Ходовые характеристики:



максимальная скорость по шоссе, км/ч

50

средняя скорость по грунту (предполагаемая), км/ч

30

запас хода по шоссе (с учетом дополнительных баков), км

250

преодолеваемые препятствия



— подъем, град

35

— спуск, град.

35

— крен, град.

30

— брод (с ОПВТ), м

4

Топливная система:



емкость топливных баков (забронированных), л

650

общая емкость топливных баков, л

1000

Трансмиссия:



тип

планетарная

количество скоростей

7

Система управления:



тип

гидравлический

Подвеска:



тип

гидравлический

динамический ход катка, мм

160

диаметр катка, мм

750

количество катков на борт, шт.

7

ширина гусеницы, мм

700

амортизаторы, тип

гидравлический

среднее давление на грунт, кПа (кгс/см²)

73,5 (0,75)

гарантийный срок службы, км

2000

Радиостанция:

PTУ («Ясень»)

Переговорное устройство:

ТПУ-5 (Бисер)

источники:

alternathistory.com

Несчастливые три семёрки | Warspot.ru

Проекты советских послевоенных тяжёлых танков Объект 752 и Объект 777 по меркам своего времени отличались оригинальностью и смелостью. Разработчикам пришлось балансировать между требованиями по усилению бронирования и растущими ограничениями по массе. Это привело к созданию концепции компактных и хорошо защищённых боевых машин с плотной, но рациональной компоновкой. Но время тяжёлых танков уходило, и дальше макетов работа по этим примечательным машинам не продвинулась.

Замена новому танку

Опыт разработки тяжёлых танков ИС-4 и ИС-7 выявил один крайне неприятный факт: какой бы совершенной ни была техника, выход её боевой массы за пределы 50 тонн становится путём в никуда. Причин тому, что ИС-7 в серию не пошёл, несколько, но боевая масса почти в 70 тонн в этом списке далеко не последняя. В итоге от серийного производства ИС-7 отказались. Вместо него совместными усилиями СКБ-2 ЧКЗ (г. Челябинск) и НИИ-100 (г. Ленинград) весной 1949 года был разработан танк 50-тонного класса, который впитал в себя наиболее прогрессивные наработки по ИС-4 и ИС-7. Заводское обозначение у машины было Объект 730, изначально она носила индекс ИС-5, улучшенная версия получила индекс ИС-8, а в серию она пошла под обозначением Т-10.

Да, Т-10 был менее защищён и обладал худшей, по сравнению с ИС-7, пушкой, зато с принятием на вооружение у этой машины, созданной для замены ИС-2 и ИС-3, особых проблем не возникло, что и произошло 15 декабря 1953 года.

Между тем, ещё когда ИС-8 проходил программу испытаний, уже возникли разговоры о том, что пора этому танку создавать замену. Такая постановка вопроса многих удивит, но в ней нет ничего странного. Вторая половина 40-х, да и все 50-е годы были временем стремительного взлёта в развитии танкостроения. Дополнительно подстегнула танкостроителей война в Корее, наглядно показавшая, что паузы в развитии танков не предвидится.

Пока за рубежом создавали боевые машины, способные бороться с ИС-3, столь поразившим западных военных на параде в Берлине в сентябре 1945 года, в СССР успело смениться два поколения тяжёлых танков. С этой точки зрения, возможно, было бы правильным пустить по Красной площади несколько прототипов ИС-7: подобная демонстрация могла бы стать настоящей бомбой и спровоцировать Запад на создание ответных бронированных чудовищ. Но об информационной войне такого рода тогда особо не думали, ведь армии требовались «настоящие» боевые машины.

Продольный и поперечный разрезы тяжёлого танка Объект 752, 1953 год

Дополнительно смену поколений танков подстёгивали результаты работ организаций вроде НИИ-48, занимавшегося вопросами бронезащиты. Сотрудники этого НИИ создали ряд новаторских решений, которые позволили серьёзно увеличить уровень броневой защиты без резкого увеличения массы корпуса. Среди них — «щучий нос», дифференцированное бронирование башни, V-образная конструкция нижней части корпуса. С этой точки зрения Т-10 выглядел устаревшим ещё на момент создания. Да, танк обладал целым рядом новаторских решений, унаследованных с ИС-3 и ИС-7, но это были решения, датированные ещё серединой 40-х годов.

Не стояли на месте и артиллеристы. По ряду причин ИС-8 получил в качестве основного вооружения 122-м пушку Д-25Т, которая не устраивала военных уже в начале 1944 года. Кроме того, советская разведка внимательно следила за последними достижениями вероятного противника, и особенно за созданием тяжёлого танка T43 (будущий M103 Heavy Tank). Одним словом, разработка преемника ИС-8 была насущной необходимостью.

Работы по созданию нового тяжёлого танка были инициированы Министерством транспортного машиностроения в конце июня 1952 года. В качестве разработчика было выбрано СКБ-2 ЧКЗ под руководством М. Ф. Балжи. С февраля 1953 года его сменил П. П. Исаков. Первые эскизные наработки по новому танку были готовы в конце 1952 года, а в июне 1953, спустя год после получения задания, СКБ-2 представило проект в готовом виде. Точнее, речь шла уже о проектах, поскольку в ходе разработки он разделился на два варианта. Первый, объект 752, прорабатывался в весовых параметрах ИС-3, а второй вариант, получивший обозначение Объект 777, был выполнен в весовых параметрах ИС-8.

Корпус Объекта 752 изготовлялся методом литья с вваркой днища и крыши

С самого начала у коллектива СКБ-2 ЧКЗ стояла крайне нетривиальная задача – создать танк, который при массе, не превышающей 50 тонн, по всем статьям превзошёл бы ИС-8. Похожие задачи, впрочем, коллективом уже с успехом решались: достаточно вспомнить ИС-3, который значительно превзошёл по защищенности ИС-2, превышая его по массе всего на тонну. Со вновь создаваемыми танками ситуация повторилась, и во многом благодаря новым научным подвигам конструкторов корпуса.

При разработке Объектов 777 и 752 была создана новая концепция бронезащиты, ставшая заметной вехой в мировом танкостроении. Применительно к этим танкам дифференцированное бронирование корпуса означало не просто установку листов разной толщины. Сами отдельные листы имели очень серьёзные перепады толщины, благодаря чему удалось достичь запредельных для того времени характеристик при сохранении массы конструкции в пределах заданных параметров.

Объект 752

Тяжёлый танк Объект 752 получился «спокойнее», чем его более тяжёлый собрат. Тем не менее, машина эта крайне любопытная. Плотная компоновка привела к тому, что высота танка составила всего 2300 мм (на 150 мм ниже, чем и так не слишком высокий ИС-8). При этом речь идёт о полноценном тяжёлом танке, полностью соответствующем своему классу и по вооружению, и по броневой защите, и по массе. Если на Западе средние танки уже к 1950 году достигли боевой массы, приблизившейся (а в случае с Centurion и превзошедшей) к планке в 50 тонн, то в СССР классификация не поменялась, и танк с боевой массой 45,3 тонны (столько весил по проекту Объект 752) однозначно считался тяжёлым.

По уровню бронирования 45-тонный Объект 752 догнал и даже немного перегнал ИС-7

С технической точки зрения Объект 752 не представлял из себя что-то особо революционное. Это была классическая для советской танкостроительной школы боевая машина тяжёлого класса, имевшая по шесть опорных катков с торсионной подвеской на борт, силовая установка и гидромеханическая трансмиссия которой находились в кормовой части. В качестве силовой установки предполагалось использовать 800-сильный двигатель В-12–6, применявшийся на ИС-8.

Согласно проекту, максимальная скорость танка предполагалась на уровне 50 км/ч по шоссе, по грунту средняя скорость оценивалась в 30 км/ч. Довольно интересно был решён вопрос с ходовой частью. Проект предполагал в качестве варианта и гидравлическую подвеску, а опорные катки больше напоминали те, что применялись на ИС-7.

Проект механизма заряжания, который предлагался в качестве альтернативы досылателю

Гораздо интереснее дело обстояло с конструкцией корпуса. В статье уже акцентировалось внимание на работе корпусников, и неспроста. Благодаря новой конструкции корпуса, Объект 752 по уровню защищённости вплотную приблизился, а по некоторым параметрам даже превзошёл ИС-7. Толщина брони в лобовой части корпуса достигала 215 мм, то есть даже больше, чем у немецких Pz.Kpfw. Maus и E-100. На всякий случай напомню, что речь идёт о танке массой 45,3 тонны.

Таких умопомрачительных результатов удалось достичь за счёт использования литья, позволившего изготовить детали переменной толщины. В самом тонком месте толщина лобовой части составляла 90 мм, но при этом находилась под таким углом наклона, что пробить её можно было лишь с пикирования. Толщина бортов достигала 125 мм, при этом они находились под большими углами наклона и гарантированно защищали от огневого воздействия 88-мм пушки Pak 43. Стоит заметить, что наклон бортов был выполнен в разумных пределах, и внутри оставалось достаточно места для размещения агрегатов. Это выгодно отличало проект от разработок НИИ-100, где рациональные углы наклона нередко создавали большие компоновочные проблемы. Башня Объекта 752 была гораздо спокойнее по конструкции и во многом напоминала башню ИС-8. Толщина бронирования её лобовой части составляла 260 мм, а бортов 150 мм.

Хватало революционных решений и в области вооружения. В качестве «основного калибра» Объект 752 получал 122-мм пушку М-62–2Т с начальной скоростью снаряда 950 м/с. Челябинский проект стал первым, который должен был использовать её в качестве вооружения. Ввиду плотности компоновки от спаренного пулемёта отказались. Для защиты от низколетящей авиации на люке заряжающего крепилась раскладная турель с 14,5-мм пулемётом КПВТ.

Создатели Объекта 752 предусмотрели механизацию заряжания. Полноценным автоматом заряжания предусмотренная система не являлась, но и в таком виде заметно ускоряла процесс перезарядки. Несмотря на очень плотную компоновку боевого отделения, внутри танка нашлось место для сорока 122-мм выстрелов — это было на десять больше, чем у ИС-8. Существовал и альтернативный вариант укладки, сочетавшийся с практически полноценным механизмом заряжания. В этом случае по периметру башни размещалось 28 снарядов (15 бронебойных и 13 осколочно-фугасных), и заряжающему оставалось только подавать заряды. Недостатком механизма было уменьшение боекомплекта и снижение объёма боевого отделения.

Качающаяся башня, напоминающая французские танки AMX-13 и AMX-50

Создатели танка разработали и альтернативный вариант вооружения Объекта 752, гораздо более оригинальный. Вместо башни по типу ИС-8 СКБ-2 ЧКЗ разработала качающуюся башню, напоминающую ту, что французская FAHM создала для лёгкого танка AMX-13 и тяжёлого AMX-50. Насколько на это решение повлияли французы — вопрос открытый. Но можно предположить, что публичная демонстрация AMX-50 в июле 1951 года не прошла незамеченной для советской разведки.

Справедливости ради следует сказать, что роднит эти башни только общая концепция. От барабанного размещения боеприпасов инженеры СКБ-2 ЧКЗ отказались, сохранив концепцию частичной механизации подачи. Остался на месте и заряжающий. При этом внутренний объём башни заметно сократился. Любопытно, что в варианте с качающейся башней от зенитного пулемёта отказались, зато вернулся на место спаренный СГ-43. С новой башней общая высота Объекта 752 снизилась до 2150 мм — он стал даже ниже, чем, например, Т-26.

Объект 777

Общий вид тяжёлого танка Объект 777 с двигателем воздушного охлаждения

Более тяжёлый Объект 777 получился гораздо более революционным, чем его собрат. Судя по тому, как представляли проекты, именно на эту машину делался основной упор. В отличие от Объекта 752, в котором постарались максимально использовать имеющиеся узлы и агрегаты, Объект 777 оказался более концептуален.

Проектировался он под перспективную силовую установку с двумя вариантами исполнения – жидкостного и воздушного охлаждения. Обоими проектами силовой установки, носившей индекс В-7, занимался коллектив КБ ЧКЗ по двигателестроению под руководством И. Я. Трашутина. Приоритетным считался вариант с воздушным охлаждением, поскольку он получался наименее габаритным.

Компоновка Объекта 777 с двигателем воздушного охлаждения

Для сравнения, длина МТО у танка ИС-8 составляла 3480 мм, у Объекта 752 – 2410 мм, а у Объекта 777 с водяным и воздушным охлаждением — 2300 и 2100 мм соответственно. Уменьшить почти в полтора раза длину МТО удалось благодаря поперечному расположению силового агрегата. Подобная компоновка на тяжёлых танках была реализована впервые. Благодаря этому удалось сместить башню максимально к центру корпуса, что положительно повиляло на развесовку танка и, в конечном счёте, на точность стрельбы, особенно на ходу.

Компоновка Объекта 777 с двигателем водяного охлаждения. Заметно, что отличаются не только двигатель, но и форма кормы

Применение перспективных силовых установок – это лишь одна из особенностей Объекта 777. Танк с боевой массой 49 800 кг впитал в себя целую массу новаторских решений. Более лёгкий Объект 752 отличался очень низким для тяжёлого танка силуэтом, но Объект 777 оказался ещё ниже. Высота по люкам составила 2100 мм, то есть тяжёлый танк получился ниже, чем Т-64, Т-72 и Т-80!

Благодаря более мощному (850 л.с. по проекту) двигателю скоростные характеристики остались на уровне Объекта 752, при этом Объект 777 должен был обладать большей плавностью хода. Достигалась плавность за счёт увеличения на один опорный каток длины опорной поверхности гусеницы и более удачной развесовки. Для танка разработали несколько вариантов гидравлической подвески, а также торсионную и гидропневматическую подвески. Кроме того, для танка разработали планетарную 7-скоростную трансмиссию.

Корпус Объекта 777 по своей конструкции во многом повторял Объект 752. При этом некоторые существенные изменения всё же имели место. Максимальную толщину лобового листа сократили до 175 мм, но углы наклона увеличили, что дало сокращение массы при том же уровне защищённости. Как и в случае с Объектом 752, место механика-водителя было смещено немного влево. Это облегчало попадание внутрь машины, к тому же ствол не грозил мехводу ударом по макушке при движении по-походному.

Толщину лобовой детали у Объекта 777 сократили, но по сравнению с Объектом 752 углы наклона увеличили

Стоит отметить, что варианты с воздушным и жидкостным охлаждением друг от друга несколько отличались и внешне. На крыше надмоторной плиты Объекта 777 с воздушным охлаждением двигателя находился характерный воздухозаборник для центробежного воздухоочистителя. Что касается варианта с жидкостным охлаждением, то он отличался формой кормового листа и надмоторной плиты, поскольку радиатор потребовал большего внутреннего пространства.

Башня в основном повторяла башню Объекта 752, но с рядом изменений. Толщину её лба снизили до 195 мм, однако за счёт более рациональной формы защита осталась примерно на том же уровне. С другой стороны, борта усилили до 215 мм, сделав их непробиваемыми для 128-мм немецкой пушки, которая устанавливалась на Pz.Kpfw.Maus. Значительные изменения претерпело и внутреннее оборудование башни. От досылателя отказались. На Объекте 777 нашлось место для спаренного пулемёта СГ-43. Отдельного упоминания достойна зенитная установка. Вариант с водяным охлаждением двигателя имел ту же турель, что и Объект 752, а версия с воздушным охлаждением получила дистанционно управляемую установку, размещённую в кормовой части.

Деревянный макет тяжёлого танка Объект 777. Увы, работы по машине дальше этой стадии не продвинулись

Оба проекта были в июне 1953 года направлены в Министерство транспортного машиностроения. В ходе обсуждения была изменена компоновка Объекта 777. Была также изготовлена его деревянная модель в масштабе 1:10. Работы по этому крайне интересному проекту продолжались до 1954 года, но, увы, дальше макетных работ дело не пошло.

Впрочем, говорить о том, что работа прошла впустую, не стоит. Наработки по этим проектам стали основой для создания лучшего советского послевоенного танка, получившего индекс Объект 770. Форма корпуса и башни, а также ходовая часть Объекта 770 сильно напоминает предшественника. Кроме того, опыт по этим проектам использовался при модернизации ИС-8/Т-10. А в 1957 году в серию пошел Т-10М, вооружённый 122-мм пушкой М-62.


Источники:

warspot.ru

Характеристики Объект 777 в World of Tanks

24 Май 2015, 16:04 SmolScript 6 279

Новые характеристики премиумного танка перед выходом на Супертест.



Пришли обновленные характеристики нового танка Объект 777, о котором мы рассказывали здесь. Тестеры утверждают, что они финальные перед поступлением на супертест обновления 0.9.9.

  • Урон в минуту апнули с 1995 до 2238,3
  • Перезарядку апнули с 13,233 до 11,795
  • Скорострельность в минуту апнули с 4,534 до 5,087
  • Точность апнули с 0,374 до 0,345
  • Сведение апнули с 2,88 до 2,59
  • Разброс от поворота башни апнут с 0,173 до 0,153
  • Разброс от движения ходовой с апнут с 0,211 до 0,192
  • Разброс от поворота ходовой апнут с 0,211 до 0,192
  • Разброс от поворота башни на макс. скорости апнут с 4,32 до 3,99
  • Разброс от движения на макс. скорости апнут с 10,55 до 9,59
  • Разброс от поворота на макс. скорости апнут с 5,7 до 5,37
  • УВН апнули с -3 до -5
  • Вращение корпуса апнули с 27 град/с до 28 град/с
  • Сопротивление грунт апнули с 1,247 / 1,534 / 2,685 до 1,151 / 1,342 / 2,493

Таким образом, характеристики выглядят следующим образом:

  • Уровень: 10
  • Запас прочности: 2100
  • Мощность двигателя: 850 л.с.
  • Масса: 49,8 тонн
  • Удельная мощность 17,07 л.с./т
  • Максимальная скорость: 50 / 16 км/ч
  • Вращение корпуса: 28 град/с
  • Вращение башни: 24 град/с
  • Сопротивление грунта: 1,151 / 1,342 / 2,493
  • Обзор: 390
  • Дальность связи: 850
  • Бронирование корпуса: 132 / 115 / ?
  • Бронирование башни: 258 / 225 / ?
  • Орудие: 122 мм М62
  • Урон: 440
  • Пробиваемость: 258
  • Скорострельность в минуту: 5,087
  • Урон в минуту: 2238,3
  • Перезарядка: 11,795
  • Точность: 0,345
  • Сведение: 2,59 с
  • УВН: -5





mirtankov.su

Мост «777» — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 1 июля 2018; проверки требуют 5 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 1 июля 2018; проверки требуют 5 правок. Перейти к навигации Перейти к поиску
Мост «777»

Коркинский мост через р. Енисей в Красноярске, Россия, вид с левого берега
56°03′57″ с. ш. 93°00′32″ в. д.HGЯO
Официальное название Коркинский мост
Область применения Автомобильный, железнодорожный
Пересекает реку Енисей
Место расположения

ru.wikipedia.org

Объект 777 Вариант II и новые ответы разработчиков — Блоги

Объект 777 Вариант II

Новый танк 10 уровня, за что и как будут давать, пока непонятно.

ТТХ

Коллижн

Скриншоты

Ответы разработчиков

— правильно ли, визуально отображается в игровом клиенте длина орудия 122мм БЛ-9 советского ТТ 8 уровня ИС-3, проверят;

— ситуация в игре, когда при рикошете снаряд отлетает вертикально вверх — это не баг и не фича, это уже давно так. Эффект не знает о траектории рикошета и проигрывается в рандомную сторону от танка. Оптимизация, чтобы не передавать лишних данных. Отлетает не только вертикально, отлетает и в стороны. Как повезёт, исправить, увы, не всё так просто;
— относительно дальнейшего развития возможной ситуации с резким снижением бронепробития — правильно говорят, что недоделанную работу не нужно показывать. Рано пока говорить и обсуждать. Сейчас пока идут эксперименты;
— почему сейчас, на лиц с супертеста, реакция более бурная, чем на общий тест 9.7 — потому что видеонытики разнесли по всем углам;
— полезен ли Супертест проекту — очень полезен. Серьезно;
— пулеметное гнездо (“яблоко”) у коллижн-модели немецкого ТТ 8 уровня VK 45.02 (P) Ausf. A исправят, когда будут переделывать в HD. Как именно будут исправлять — пока сообщить не могут;
— ситуация с пролетами снарядов сквозь танк исследуется. Исследуется проблема. Все реплеи уже разобраны на молекулы;
— давно обещанные изменения по ангару, в частности, карусель танков с расширенными настройками, динамические ТТХ — все еще стоит в очереди разработки;
— относительно исправления утечки оперативной памяти при запущенном клиенте игры в операционной системе Windows 7 х64 — никаких репортов на эту тему не было. Так что и работы не велись;

— визуальное отображение дульного тормоза на стволе американского СТ 10 уровня M48A1 Patton, исправят, но, наверное, уже не в патче 0.9.8. Такие мелкие проблемы возникают из-за того, что модель танка делали другие люди;
— на данном этапе, “Противостояние” правильно называть ивенторежим.

Динамические достижения во время боя в 0.9.8

Wargaming с патча 9.8 вводит специальные, динамически нашивки в WоT, которые вы будете получать прямо в бою. Схожий аналог уже реализован в игре World of Warships. Они будут показывать ваши успехи в бою наглядно, на протяжении всего боя. Пока их только 8, но по словам разработчиков, если данное новшестве придётся по душе игрокам, то их станет до 30 штук. Среди нашивок есть: Нанёс урон, Критическое попадание, Уничтожил, Удар сдержан, Обнаружил, Помощь союзникам и прочие.

www.playground.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
