САУ 2С9 Нона-С 120-мм Фото. Видео. Устройство. Скорострельность

САУ 2С9 «Нона-С» считается уникальной, артиллерийской системой, которая создавалась специально для непосредственной огневой поддержки подразделений воздушно-десантных войск на поле боя. Необходимость в такой машине возникла, когда появились планы по использованию «крылатой пехоты» на неприятельской территории. При этом огромная роль отводилась авиадесантным самоходным артиллерийским установкам. Однако существующие модели АСУ-57 и АСУ-85 были предназначены для борьбы с танками. Кроме того, они были не совсем удобны для десантирования, поскольку это требовало посадки транспортного самолета на взлетно-посадочную полосу, что исключало внезапность. Именно поэтому в середине 60-х гг. начались работы, направленные на создание более удобной и вместе с тем мощной машины.

2С9 Нона-С — видео

В середине 70-х гг. на конкурсной основе на волгоградском и курганском машиностроительных заводах конструкторы построили два легких танка — «Объект 934» и «Объект 685». В качестве основного оружия у этих машин использовалась длинноствольная 100-мм пушка. Но машины не были приняты на вооружение ввиду их недостаточной мощности. В это же время конструкторы ЦНИИ Точного машиностроения в содружестве с пермскими инженерами известной «Мотовилихи» создали новое уникальное 120-мм нарезное орудие 2А51, способное эффективно осуществлять поддержку сухопутных войск. Эта артиллерийская система удачно совмещала в себе пушку, гаубицу и миномет. Машине был присвоен индекс 2С9 «Нона-С», причем, согласно легенде, это название можно расшифровать как «Новое орудие Наземной Артиллерии». Эта самоходная установка в боевых условиях способна выполнять несколько функций: разрушать оборонительные укрепления противника, поражать живую силу противоположной стороны, а также уничтожать танки неприятеля. С 1981 г. машина стала выпускаться серийно. Всего было создано более 1000 экземпляров. До сегодняшнего дня эта машина стоит на вооружении в российских войсках и во многих армиях стран СНГ.

С самого начала конструкторы планировали создать мобильную артиллерийскую систему, поэтому машина имеет сравнительно небольшой вес и изначально предназначена для перевозок самолетами и вертолетами. Более того, она может десантироваться с помощью многокупольных парашютных систем и парашютно-реактивной системы ПРСМ-925.

«Нона-С» была создана на базе гусеничного бронетранспортера БТР-Д, который отличался удлиненным на один каток шасси и отсутствием поворотной башни. Корпус новой самоходки в связи с этим был цельносварной из алюминиевого броневого сплава толщиной 15 мм. Носовая часть корпуса содержала отделение управления, где располагались командир и механик-водитель. Боевое отделение находилось в средней части машины. Силовое отделение с двигателем 5Д20-240, трансмиссией, водометами, топливными баками располагалось в корме самоходки. Мощный двигатель позволял машине достигать скорости 60 км/ч по шоссе и 9 км/ч на плаву.

Башня была оборудована орудием 2А51, прицелом 1П8, приборами наблюдения (два ТНПО-170А, МК-4), а также электро- и пневмооборудованием. Плавность хода достигалась с помощью управляемой подвески, которая к тому же позволяла изменять величину дорожного просвета, к примеру уменьшив его на 35 см.

Из орудия, установленного на самоходке, можно стрелять всеми типами мин 120-мм калибра, которые находятся в производстве в российской промышленности, а также уже хранятся на складах. Кроме того, с учетом специфики десантного нападения для стрельбы должны были подходить и боеприпасы потенциального противника. Именно поэтому первоначально орудие было рассчитано и на применение французских 120-мм мин, однако впоследствии испытания показали, что из него можно успешно стрелять боеприпасами израильского, китайского, немецкого и испанского производства.

Если мины нужного калибра уже существовали на момент создания 2С9 «Нона-С», то снаряды пришлось разрабатывать заново. В процессе напряженной работы в этом направлении появились выстрелы ЗВОФ54 с осколочно-фугасным снарядом ЗОФ49, ЗВОФ49 с осколочно-фугасным снарядом ЗОФ51, ЗВОФ55 с активно-реактивным осколочно-фугасным снарядом ЗОФ50 и кумулятивный выстрел ЗВБК14 с активно-реактивным снарядом ЗБК19. При стрельбе используется уникальная конструктивно-баллистическая схема «орудие—выстрел», не применявшаяся до этого на других орудиях. 2А51 является нарезным, казнозарядным, имеющим необычную конструкцию, использующую боеприпасы безгильзового заряжания.

Разрыв взрывчатого вещества A-IX-2 при осуществлении выстрела порождает 3500 осколков массой от 0,5 до 15 г. Толщина пробиваемой брони на расстоянии 15—20 м равна 8 мм, на удалении 7—10 м — 12—14 мм. Стрельба из самоходки возможна только с места, причем как с закрытых огневых позиций, так и прямой наводкой. Горизонтальное наведение производится под углом 70 градусов (по 35 градусов на сторону), вертикальное варьируется от -4 до +80°. Скорострельность может достигать 10 выстрелов в минуту. Боекомплект САО составляет 25 выстрелов: пять кумулятивных снарядов, 20 мин или снарядов в других любых комбинациях. Кроме того, в него входят 13 футляров с двумя полными зарядами на зарядных устройствах в каждом и 20 пакетов пучков пороха для комплектации переменных зарядов, расположенных в двух ящиках. При длительном применении орудия в бою подача боеприпасов осуществляется с грунта с помощью специального лотка.

Орудие имеет комбинированный полуавтоматический затвор с пластическим обтюратором пороховых газов, который одновременно является и досылателем выстрела в ствол. Досылка осуществляется с помощью сжатого воздуха. САУ оснащена тремя приборами наблюдения ТНПО-170А, расположенными перед люком механика, причем центральный в случае необходимости легко заменяется бесподсветочным прибором ночного видения ТВНЕ-4Б или ТНП-350Б. У люка командира также находятся два прибора ТНПО-170А и танковый перископ ТПК-2.

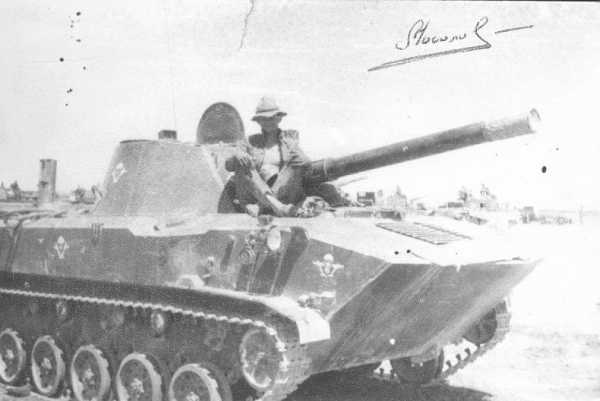

Во время своего боевого использования, в частности в Афганистане, «Нона-С» проявила такие хорошие результаты, что само собой родилось решение снабжать подобными самоходками не только ВДВ, но и подразделения морской пехоты, и сухопутные войска. В этих целях было создано орудие 2С9-1 «Свиристелка». К 1986 г. российские конструкторы разработали буксируемое орудие 2Б16 «Нона-К»

Оценка машины

С принятием в 1981 году на вооружение САО 2С9 «Нона-С» подразделения ВДВ Советской Армии получили в распоряжение универсальное орудие, сочетавшее в себе свойства пушки, гаубицы и миномёта. Подобное сочетание характеристик позволило 2С9 полностью заменить собой устаревшие 120-мм миномёты и самоходные установки АСУ-85 в парашютно-десантных полках, а также самодвижущиеся противотанковые пушки СД-44 и (частично) 122-мм гаубицы Д-30 в артиллерийских полках парашютно-десантных дивизий. По оценкам западных специалистов, САО 2С9, находясь в составе ОКСВА, успешно справлялись с поставленными задачами. За годы службы, несмотря на выявленные недостатки в виде быстрого износа ходовой части и ограниченных углов горизонтального наведения, САО 2С9 хорошо себя зарекомендовали, а также подтвердили перспективность использования 120-мм нарезных универсальных систем.

К моменту первого публичного появления САО 2С9 на параде к дню победы в 1985 году, по заключению западных специалистов, на вооружении стран НАТО отсутствовали системы, аналогичные самоходному артиллерийскому орудию 2С9. Лишь в 1997 году в ФРГ на базе БМД Wiesel был разработан самоходный 120-мм миномёт. Миномёт выполнен по открытой схеме установки орудия и способен вести огонь стандартными 120-мм минами на расстояния до 6,3 км, а перспективными с увеличенным зарядом до 8 км, кроме того самоходный миномёт способен вести огонь управляемыми противотанковыми снарядами «Strix» (англ.)русск., пробивающими гомогенную броню толщиной до 700 мм. Максимальная скорострельность самоходного миномёта «Wiesel 2» составляет 3 выстрела за первые 20 секунд, боевая — 6 выстрелов в минуту за первые три минуты ведения огня.

С появлением новых более грузоподъёмных самолётов военно-транспортной авиации возросли и возможности по перевозу и десантированию техники ВДВ. Кроме того разрабатывались и новые базовые шасси ВДВ увеличенной грузоподъёмности. Практически после сдачи САО 2С9 на вооружение в 1981 году, были начаты работы над новым самоходным артиллерийским орудием под наименованием «Нона-2». В период с 1987 по 1991 год была выполнена научно-исследовательская работа с шифром «Обжимка» по созданию самоходного артиллерийского орудия на базе шасси типа БМД-3 и боевым отделением разрабатываемого в тот же период САО для сухопутных войск 2С31 «Вена». В ходе работы был создан макетный образец САО на шасси лёгкого танка «Объект 934», однако из-за распада СССР, тяжёлого финансового положения России и прекращения закупок вооружения дальнейшего развития работа не получила. Несмотря на то, что САО 2С9 было разработано в 1970-е годы, его современная модификация — 2С9-1М позволяет выполнять требования, предъявляемые современными условиями ведения боевых действий. В перспективе устаревшие САО 2С9 и его модификации могут быть заменены 120-мм самоходным артиллерийским орудием 2С36 «Зауралец-Д», разработку которого ведёт ЦНИИ точного машиностроения.

Тактико-технические характеристики 2С9 Нона-С

— Годы разработки: с 1974 по 1980
— Годы производства: 2С9 с 1979 по 1987. 2С9-1 с 1988 по 1989. 2С9-1М с 2006
— Годы эксплуатации: с 1981
— Количество выпущенных, шт.: 1432
— Компоновочная схема: классическая

Экипаж: 4 человек

Вес 2С9 Нона-С

— Боевая масса, т: 8,0

Габаритные размеры 2С9 Нона-С

— Длина корпуса, мм: 6020
— Длина с пушкой вперёд, мм: 6020
— Ширина, мм: 2630
— Высота, мм: 2300
— База, мм: 3230
— Колея, мм: 2380
— Клиренс, мм: 100…450

Бронирование 2С9 Нона-С

— Тип брони: алюминиевая
— Лоб корпуса, мм/град.: 16
— Лоб башни, мм/град.: 16

Вооружение 2С9 Нона-С

— Калибр и марка пушки: 120-мм 2А51
— Тип пушки: нарезная полуавтоматическая пушка-гаубица-миномёт
— Длина ствола, калибров: 24,2
— Боекомплект пушки: 25/40
— Углы ВН, град.: −4…+80°
— Углы ГН, град.: −35…+35°

Дальность стрельбы 2С9 Нона-С

— 0,04 — 12,8 км

Скорострельность 2С9 Нона-С

— Боевая скорострельность: 6-8 выстрелов в минуту

— Прицелы: 1П8, 1П30

Двигатель 2С9 Нона-С

— Тип двигателя: 5Д20
— Мощность двигателя, л. с.: 240

Скорость 2С9 Нона-С

— Скорость по шоссе, км/ч: 60
— Скорость по пересечённой местности, км/ч: 9 на плаву

— Запас хода по шоссе, км: 500
— Запас хода по пересечённой местности, км: 75…90 на плаву

— Удельная мощность, л. с./т: 27
— Тип подвески: гидропневматическая
— Удельное давление на грунт, кг/см²: 0,50

— Преодолеваемый подъём, град.: 32°
— Преодолеваемый брод, м: плавает

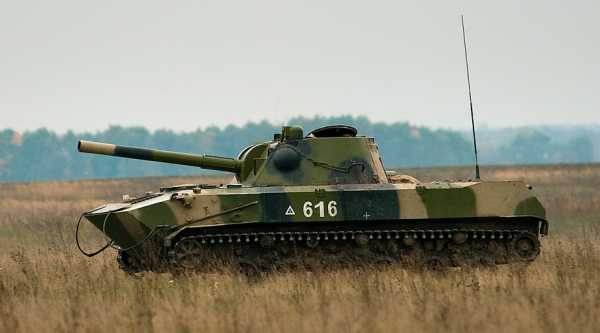

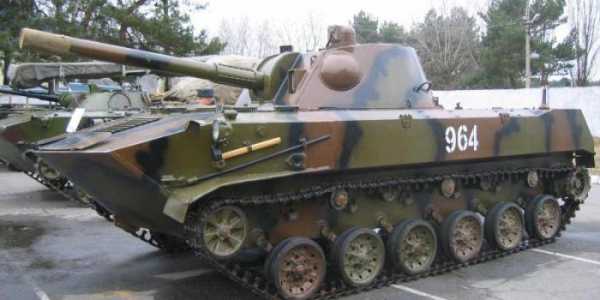

Фото 2С9 Нона-С

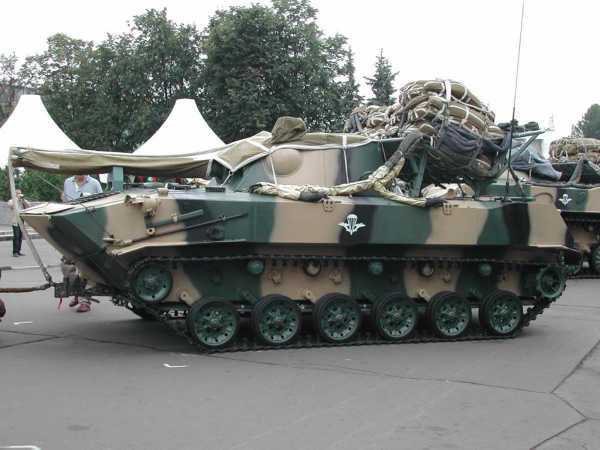

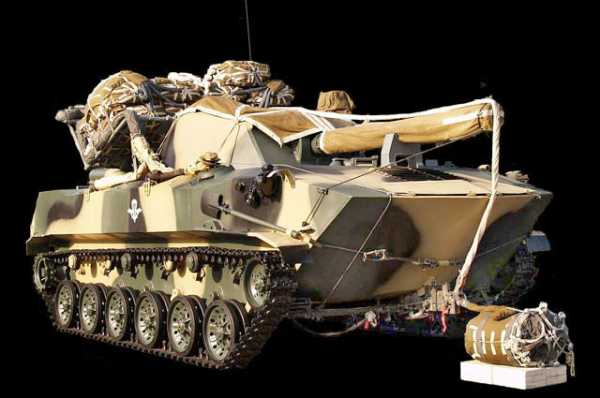

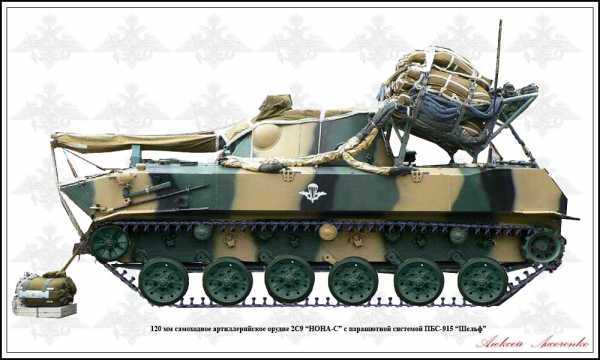

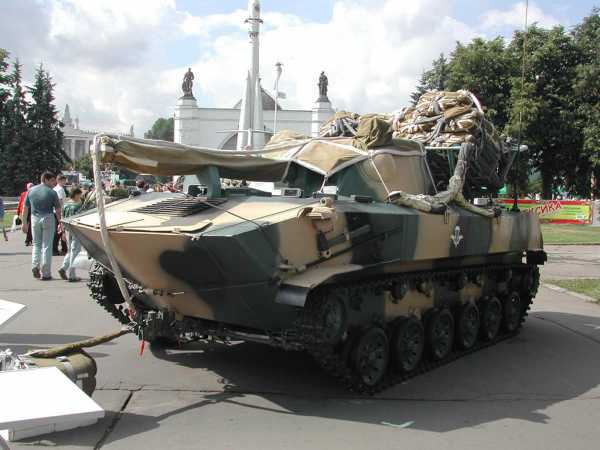

2С9 Нона-С подготовленной к десантированию из самолета. Выставка сухопутных войск МСВС-2006 в Москве 2006 года.

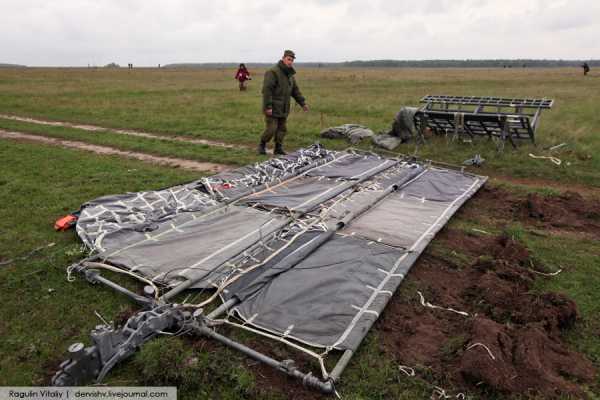

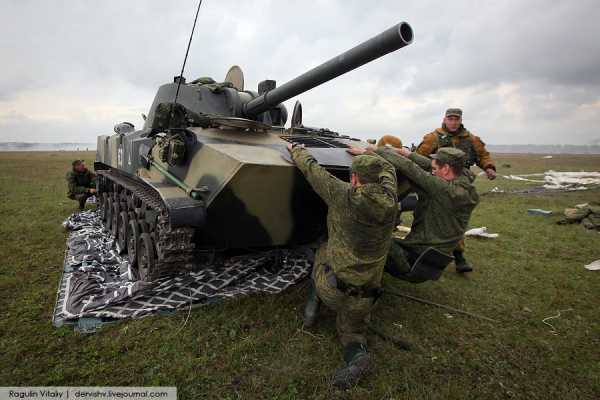

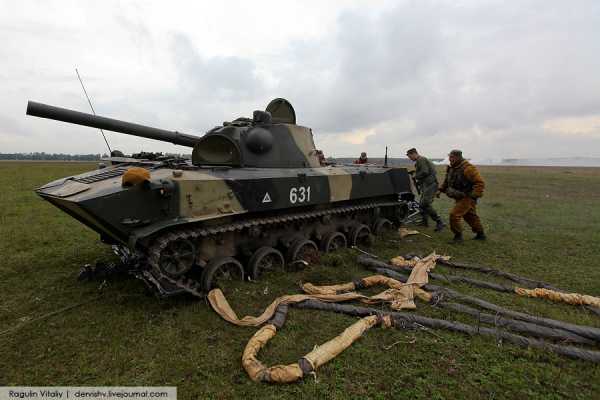

Десантирование 2С9 Нона-С



Добавить комментарий

oruzhie.info

Самоходное артиллерийское орудие «Нона»: история создания и описание

На протяжении большей части своей истории Советский Союз обладал сильнейшими воздушно-десантными войсками в мире. Это была настоящая элита вооруженных сил, и руководство страны очень серьезно относилось к их комплектации и вооружению. ВДВ планировали использовать в качестве одного из основных инструментов превентивного удара по Западу. Десантники прекрасно показали себя во время подавления пражского восстания в 1968 году и в 1979 году в Афганистане.

ВДВ комплектовалось не только самым отборным человеческим материалом, но и имела на вооружении специальные виды боевой техники. Серьезные наступательные операции в тылу противника (именно так планировали использовать ВДВ в случае глобального конфликта с НАТО) требовали серьезной боевой мощи, которую, конечно же, не могли обеспечить БМД и стрелковое оружие. ВДВ были необходимы самоходные артиллерийские установки, которые можно было бы десантировать вместе с бойцами парашютным способом.

Работы над подобной артиллерийской системой начались в середине 60-х годов. В этот период десантники получили новые самолеты Ан-8 и Ан-12, способные брать на борт более габаритные и тяжелый грузы.

Разработка самоходной установки для «крылатой пехоты» продолжалась более десяти лет, ее результатом стало появление САО 2С9 «Нона» — уникального самоходного артиллерийского орудия, до сих пор не имеющего аналогов в мире. Орудие 2С9 способно выполнять работу гаубицы, пушки и миномета.

САО 2С9 «Нона» и сегодня используется российскими вооруженными силами, также она стоит на вооружении еще нескольких армий мира. С момента начала серийного производства «Ноны» было выпущено 1432 единицы (в том числе и модификации 2С9-1) этого самоходного орудия. Сегодня 750 машин стоят на вооружении ВДВ РФ (500 – на консервации), 30 самоходок используется морской пехотой, еще некоторое количество САО находится на вооружении российских пограничных войск.

«Нона» принимала участие в нескольких вооруженных конфликтах и прекрасно показала себя. Машина пережила несколько модернизаций, последняя из которых была проведена в 2003 году. Несмотря на свой немалый возраст, «Нона» и сегодня не имеет аналогов в мире. Последние модификации этого самоходного орудия оснащаются современными системами управления огнем, спутниковой навигации и связи.

История создания

Согласно советской военной доктрине 50-60 годов именно воздушно-десантные войска должны были использоваться для наступления после нанесения ядерных ракетно-бомбовых ударов по противнику. Но ВДВ СССР того времени мало чем отличалось от воздушно-десантных дивизий и корпусов времен войны и нуждались в реорганизации.

Недостаточной была и огневая мощь десантников, они были вооружены САУ АСУ-57 и АСУ-85, основной задачей которых была борьба с танками противника. Кроме того, эти установки можно было десантировать только посадочным способом, что полностью исключало фактор внезапности.

Еще одной причиной начала разработки новой артиллерийской системы для десантников стало появление новых военно-транспортных самолетов с большей грузоподъемностью: Ан-8 и Ан-12. Поэтому в 1964 году начались исследования относительно характеристик новых видов боевой техники для воздушно-десантных войск. Среди них были и артиллерийские установки. Выяснилось, что максимальная масса боевой машины не должна превышать десяти тонн вместе со средствами десантирования. Кроме того, военные требовали, чтобы новая машина была маневренной и имела защиту от оружия массового поражения. Ничего похожего на вооружении советских сухопутных сил не было — САУ нужно было создавать с нуля.

В середине 60-х начались работы над 122-мм самоходной артиллерийской установкой «Фиалка» на базе БМД-1 и самоходным минометом «Ландыш». Также для ВДВ проектировали несколько легких танков, вооруженных 100-мм пушкой. Однако все вышеперечисленные проекты имели серьезные недостатки, поэтому они так и не были приняты на вооружение. Например, ходовая часть БМД-1 просто не выдерживала отдачу мощного 122-мм орудия.

Примерно в это же время на вооружение был принят десантный бронетранспортер БТР-Д. Его ходовая часть была на один каток длиннее, чем у БМД-1, что позволяло ему выдерживать более серьезные нагрузки. Именно БТР-Д стал основой для новой артиллерийской системы. Новую САУ решили вооружить уникальным 120-мм нарезным орудием, которое появилось в результате совместной работы конструкторов из ЦНИИ Точного машиностроения и специалистов Завода №172 («Мотовилихинские заводы»).

Новая САО получила название 2С9 «Нона-С». Первый опытный образец был создан в 1976 году, а в 1980 году начались войсковые испытания машины. Они были признаны успешными и в том же году САО 2С9 «Нона» была взята на вооружение.

Серийный выпуск самоходной установки был развернут на Мотовилихинских заводах и продолжался до 1989 года. Еще в 1979 году из опытных машин был сформирован первый дивизион. В 1985 году была проведена первая модернизация «Ноны», новая модификация получила название 2С9-1 «Свиристелка».

В 2003 году была проведена еще одна модернизация, новая самоходная установка получила индекс 2С9-1М. Она получила новую автоматическую СУО, систему спутниковой навигации, а также систему, позволяющую каждой «Ноне» вести полуавтоматический огонь в составе дивизиона.

Описание самоходного орудия

Самоходное орудие 2С9 «Нона» имеет корпус, сваренный из листов алюминиевой брони. В целом он напоминает конструкцию бронетранспортера БТР-Д и защищает экипажа от огня стрелкового оружия.

Переднюю часть машины занимает отделение управления, в центре которого расположено место механика-водителя, слева от него находится место командира САО. Для каждого из них предусмотрены люки в крыше корпуса.

В средней части «Ноны» находится боевое отделение, со 120-мм орудием 2А51, установленным в башне на крыше корпуса. Также в нем расположен боекомплект и места для наводчика и заряжающего. В горизонтальной плоскости орудие 2С9 может поворачиваться в диапазоне углов от −35 до +35 градусов.

В кормовой части «Ноны» находится силовое отделение.

120-мм нарезное орудие 2С9 является главной «изюминкой» этой артиллерийской установки. Оно может выполнять функции гаубицы, пушки и миномета. Длина ствола составляет 24,2 калибра, затвор копирного типа с пластическим обтюратором пороховых газов, который одновременно выполняет функции досылателя. Наличие досылателя значительно упрощает работу заряжающего, особенно во время выстрелов «по-минометному».

«Нона» может использоваться для решения различных задач. Орудие способно вести борьбу с танками и другой бронетехникой противника, уничтожать его оборонительные укрепления и живую силу. Подобная универсальность является следствием широкой номенклатуры боеприпасов, которую может использовать орудие 2С9.

САО «Нона» может вести огонь 120-мм снарядами и минометными минами. Основным видом боеприпаса для этой артиллерийской системы являются осколочно-фугасные снаряды 3ОФ49. Максимальная дальность стрельбы этими боеприпасами составляет 8,855 км. На снаряд может быть установлен обычный контактный взрыватель или радиовзрыватель. Также орудие может использовать активно-реактивные снаряды 3ОФ51. Такой снаряд имеет реактивный двигатель, что увеличивает дальность стрельбы до 12,8 км. На этот вид боеприпасов также могут быть установлены различные типы взрывателей.

Для орудия 2А51 разработаны корректируемые снаряды «Китолов-2», которые предназначаются для поражения бронетехники противника, его артиллерийских батарей, укрытий, а также живой силы противника. Вероятность поражения цели при стрельбе корректируемыми боеприпасами составляет 0,8-0,9. Достоинством снарядов «Китолов-2» является то, что они могут поражать технику противника в ее верхнюю, самую незащищенную часть.

Входят в боекомплект «Ноны» и обычные кумулятивные снаряды 3БК19, способные прибивать 600 мм гомогенной брони.

«Нона» может использовать все виды мин для 120-мм минометов, включая осколочные, зажигательные, дымовые и осветительные. Более того, данная артиллерийская система может использовать любые 120-мм мины иностранного производства, что очень важно для десантников, которые часто ведут боевые действия в тылу противника.

Еще одним достоинством САО «Нона» является небольшая минимальная дальность стрельбы: для снарядов – 1,7 км, а для мин – 400 м.

Для наблюдения за обстановкой командир самоходного орудия имеет три прибора ТНПО-170А, у наводчика для стрельбы с закрытых позиций есть панорама 1П8 и прицел 1П30 для ведения огня прямой наводкой. Еще два прибора наблюдения ТНПО-170А установлены в задней части башни. САО «Нона» комплектуется радиостанциями Р-123М или Р-173, которые работают в УКВ-диапазоне.

На «Ноне» установлен V-образный дизельный двигатель 5Д20 с четырьмя цилиндрами с газотурбинным наддувом. Его мощность – 240 л. с. Двигатель может работать на различных видах дизельного топлива.

Трансмиссия – механическая, с четырьмя передними и одной задней передачей. Максимальная скорость «Ноны» по шоссе составляет 60 км/ч.

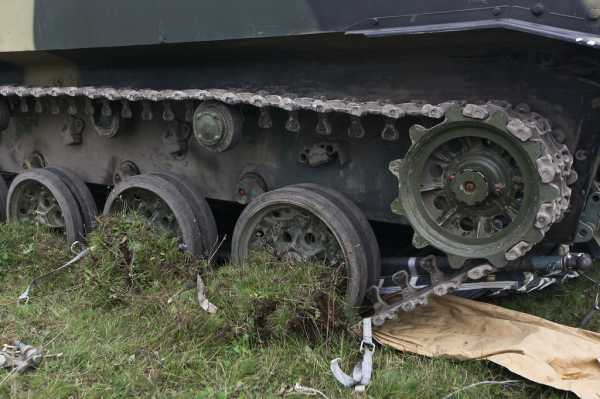

Ходовая часть артиллерийской установки представляет собой переделанное шасси бронетранспортера БТР-Д. Ведущие колеса находятся сзади, направляющие – в передней части машины. Также в состав ходовой входит шесть пар обрезиненных опорных катков. Подвеска гидропневматическая, каждый из опорных катков снабжен пневматической рессорой. Ходовая часть самоходного орудия позволяет машине изменять клиренс на 35 см.

Легкий и герметичный корпус позволяет «Ноне» преодолевать водные препятствия вплавь. В кормовой части машины находятся два водометных движителя, которые позволяют машине развивать на воде скорость 9 км/ч.

Самоходное орудие оборудовано фильтровентиляционной установкой.

САО «Нона», как и любой другой вид бронетехники, созданный для ВДВ, может десантироваться как посадочным способом, так и парашютным. Для этого можно использовать военно-транспортные самолеты Ан-12, Ан-22 и Ил-76. Десантирование производится с помощью реактивных парашютных систем ПРСМ-925 или бесплатформенных систем ПБС-925 с высоты от 500 до 4000 метров. Ан-12 вмещает две САО «Нона», Ил-67 – 3 машины, а Ан-22 – 4 самоходные установки.

Боевое применение

В 1981 году первая батарея, состоящая из шести самоходных орудий, была отправлена в Афганистан. Всего в афганской кампании участвовало около 70 самоходных установок «Нона». Их задачей была поддержка десантных подразделений на поле боя. САО 2С9 заменяли в частях ВДВ минометные батареи и дивизионы самодвижущихся пушек СД-44. Как правило, стрельба велась обычными гладкоствольными минометными минами. Война в Афганистане показала как достоинства «Ноны», так и ее недостатки.

Основным достоинством орудия была его универсальность и значительный угол возвышения орудия, позволяющий успешно поражать цели в гористой местности. Также «Нона» серьезно превосходила обычные минометы по своей подвижности, особенно на пересеченной местности.

Среди основных недостатков можно назвать быстрый износ ходовой части машины и небольшой боекомплект орудия.

В целом применение САО «Ноны» в Афганистане было признано успешным, что привело к разработке буксируемого орудия 2Б16 «Нона-К» в 1986 году.

Следующим серьезным испытанием для самоходного орудия стала первая чеченская кампания. «Ноны» активно использовались федеральными войсками. Во время ожесточенных боев за центр Грозного бойцы рязанского воздушно-десантного батальона смогли удержать свои позиции только благодаря поддержке дивизиона САО 2С9.

Еще одним примером эффективного использования 2С9 в том конфликте стали события зимы 1996 года. Колонна российских десантников попала в засаду в Шатойском районе, и отбить атаки сепаратистов бойцы смогли только благодаря огневой поддержке самоходных установок.

Во время выполнения миротворческой миссии под эгидой ООН территории Боснии и Герцеговины российские десантники участвовали в совместных учениях с американскими подразделениями. На вооружении воздушно-десантной бригады имелось несколько самоходных орудий 2С9. В ходе выполнения артиллерийских стрельб российские десантники показали высокий уровень подготовки, который по достоинству был оценен военным руководством США.

«Ноны» принимали участие и во второй чеченской кампании. К началу антитеррористической операции в Дагестане группировка ВДВ, развернутая в этом районе, имела от двенадцати до восемнадцати артиллерийских орудий 2С9.

Во время знаменитого боя у высоты 776 поддержка самоходных установок позволила нанести противнику весьма ощутимый урон. Всего по противнику было выпущено 1200 снарядов, благодаря отличной выучке артиллеристов и грамотным действиям разведки и корректировщиков огня больше всего сепаратистов погибло от огня артиллерии.

В настоящее время САО «Нона» используется в конфликте на востоке Украины. Данное самоходное орудие применяют обе противоборствующие стороны.

Общая оценка проекта

Если говорить об общей оценке данного проекта, то она, без сомнения, является положительной. Советская армия получила артиллерийскую установку с характеристиками, не имеющими аналогов в мире (как бы затерто это ни звучало). Советские ВДВ получили серьезное средство огневой поддержки, которое можно было десантировать парашютным способом вместе с войсками.

По своей универсальности «Нона-С» и сегодня находится вне конкуренции. Данное самоходное орудие успешно применялось в нескольких конфликтах и показало высокую эффективность в тяжелых условиях Афганистана и Кавказа. Недостатки, выявленные во время эксплуатации, нельзя назвать значительными.

На момент запуска установки 2С9 в серийное производство ни одна из армий западных стран не имела ничего подобного. Лишь в 1997 году в Германии был создан 120-мм самоходный миномет, но по целому ряду характеристик он уступал «Ноне».

В 1996 году на базе БМП-3 было создано еще одно самоходное артиллерийское орудие, способное выполнять работу гаубицы, пушки и миномета – САО «Вена». Только в 2007 году она прошла государственные испытания, а в 2010 – в войска поступила первая партия. В настоящее время САО «Вена» существует лишь в единичных экземплярах.

Технические характеристики

Ниже представлены ТТХ САО 2С9.

Масса, т 8,76
Длина, м 6,02
Ширина, м 2,63
Тип брони алюминиевая
Калибр / марка пушки 120-мм / 2А51
Боекомплект 25 на 2С9; 40 на 2С9-1 и 2С9-1М
Дальность стрельбы, км 0,04 — 12,8
Скорострельность, мин 6-8
Двигатель 5Д20
Мощность двигателя, л. с. 240
Скорость по шоссе / на плаву, км/ч 60 / 9
Экипаж, чел. 4

militaryarms.ru

Артиллерийская установка «Нона». Самоходные артиллерийские установки России

Даже в последние годы существования СССР в условиях начавшегося упадка армии войска ВДВ представляли собой значительную силу, которая использовалась во всех локальных конфликтах на территории бывшего Союза. И недаром, ведь принятая тогда доктрина предписывала использование войск «дяди Васи» в качестве средства превентивного удара. Особенно ярко себя зарекомендовали голубые береты во время пражских событий в 1968 году и в Афганистане.

Как бы там ни было, но одними автоматами и БМД много не навоюешь: десантникам экстренно требовалось вооружение, способное выдержать прыжки с самолета, но при этом имеющее боевое могущество, сравнимое с артиллерийскими системами. Обеспечить это могла только артиллерия, действовавшая вместе с десантниками.

В то время на вооружении имелись установки АСУ-57 и АСУ-85, которые были предназначены для подавления тяжелой бронетехники возможного противника. Их характеристики были вполне приемлемыми для того времени, но десантирования как такового для их развертывания не применялось: АСУ требовалось аккуратно разгружать из самолета, севшего на аэродром. Естественно, что ни о какой внезапности в этом случае речи идти не могло.

Начало разработки новой машины

Разумеется, сложившееся положение дел никак не могло устраивать Высшее командование. Был отдан приказ: начать проектирование машины, которая бы в полной мере могла отвечать всем представленным выше требованиям. Так появилась артиллерийская установка «Нона». Разумеется, произошло это далеко не сразу.

Ее разработка началась в 60-х годах, причем в качестве платформы была использована БМД-1. Новая самоходка получила предварительное название 2С2 «Фиалка». Сразу выяснилось, что мощное 122-мм орудие, которое было «позаимствовано» у САУ «Гвоздика», попросту разрушает слишком хлипкое для него шасси БМД. В то же время на многострадальном шасси был разработан 120-мм самоходный миномет «Ландыш», но примерно по тем же причинам его так и не приняли на вооружение.

Череда «Объектов»

Уже к середине 70-х годов в Волгограде были созданы проекты принципиально новых легких танков, разработанных специально для нужд ВДВ («Объект 934» и «Объект 685»). Их основным вооружением была мощная 100-мм пушка. Увы, из-за некоторых недостатков конструкции и разногласий с разработчиками они также не пошли в серию. Проблема оснащения крылатых войск мобильной артиллерией становилась все острее.

Рождение «Ноны»

Впрочем, в те годы на вооружение ВДВ все же поступил бронетранспортер БТР-Д. В отличие от той же БМД (на основе которой он и был создан), новая техника была куда более грузоподъемной, так как старое шасси удлинили на один опорный каток.

Наконец, специалисты из ЦНИИ Точного машиностроения, а также конструкторы легендарной пермской «Мотовилихи», учтя весь негативный опыт своих коллег, создали принципиально новое 120-мм орудие 2А51. Его уникальность была в том, что на основе данного вооружения можно было создать универсальную артиллерийскую систему, которая включала бы в себя весь спектр положительных качеств миномета, пушки и гаубицы.

Новая самоходка, созданная на основе данной пушки, получила название САУ 2С9 «НОНА С». Широко распространено поверье, будто бы свое имя она получила от какой-то пассии главного конструктора, но все намного прозаичнее: наименование расшифровывается как «Новое Орудие Наземной Артиллерии».

Принципиальные отличия от прочих образцов

Конечно, многим набило оскомину выражение «Не имеющий аналогов в мире». Но если обсуждать САУ 2С9 «НОНА С», то этот штамп более чем справедлив.

Уникальность (повторимся, это слово уместно в данном случае) рассматриваемой системы в том, что она, обладая весьма скромными габаритами, обеспечивает отличное огневое могущество на поле боя, да еще и может быть использована в качестве замены сразу нескольких типов вооружения! Начать хотя бы с того, что артиллерийская установка «Нона» позволяет не только уверенно подавлять вражескую пехоту, но даже бороться с танками противника. Во многом столь впечатляющими характеристиками САУ обязана широчайшей номенклатуре снарядов.

Об используемых орудиях

Какими же снарядами может вести огонь установка «Нона», характеристики которой будут приведены чуть ниже?

Особенно выделяется осколочно-фугасное артиллерийское снаряжение. Максимальная дальность стрельбы – почти 9 километров, а из-за невысокой (не более 360 м/сек) начальной скорости и специфической баллистики стрелять ими можно «навеской». Особенно хорошо себя они проявили в Афганистане, когда противника удавалось выбивать с особенно важных перевалов, даже не вступая с ними в прямой огневой контакт. По эффективности эти снаряды мало в чем уступают гаубичным аналогам на 152-мм, широко распространенным как в армии наших стран, так и среди государств, входящих в НАТО.

Таким образом, установка «Нона», фото которой есть в статье, – действительно уникальный образчик вооружения.

Мины

Особенно важно (в условиях специфических операций ВДВ), что минимально возможная дальность использования такого снаряда составляет 1,7 км, а мины – порядка 400 метров. Так как характеристики орудия вполне позволяют использовать стандартные 120-мм снаряды, десантникам доступен весь их широчайший ассортимент. Обычной осколочно-фугасной миной артиллерийская установка «Нона» может выстрелить на 7,3 км. Огромным плюсом орудия является то, что оно позволяет без каких-либо переделок использовать любые 120-мм мины иностранных государств.

Реактивные снаряды

Кроме прочего, в боекомплект могут входить активно-реактивные снаряды. В их конструкцию заложен реактивный двигатель, который позволяет вести огонь за 13 километров. В этом амплуа установка «Нона», фото которой имеются в статье, может быть эффективно использована для вооружения соединений, основной задачей которых является уничтожение тяжелой бронетехники противника.

Следует особенно отметить управляемые реактивные снаряды, которые могут самостоятельно наводиться на цель посредством использования лазерного указателя. Они поражают танки и прочую тяжелую технику сверху, в самую незащищенную часть. Вероятность уничтожения цели при этом составляет не меньше 0,8-0,9. Такой тип боеприпаса получил название «Китолов-2». Он также с успехом может быть использован САУ «Нона», фото которой вы увидите в данной статье.

Впрочем, для борьбы с бронетехникой могут применяться обычные кумулятивные снаряды. При начальной скорости в 560 м/с обеспечивается приемлемая точность стрельбы по технике противника на дальностях до одного километра, а способность прожигать вплоть до 600 мм гомогенной брони позволяет утверждать, что с их помощью вполне возможно произвести поражение всех современных ОБТ вероятного противника.

Особенности механизма заряжания

Так как использование мин при значительных углах возвышения – весьма трудоемкое занятие для экипажа, механизм заряжания был снабжен специальной системой досылания, которая работает на сжатом воздухе. Кроме прочего, возможности модуля, который использует 2С9 «Нона», востребованы после каждого выстрела для продувки ствола, что значительно снижает загазованность боевого отделения, повышая комфорт работы экипажа.

Некоторые технические характеристики

Так как самоходка создавалась с учетом возможности ее десантирования, конструкторам пришлось максимально облегчить конструкцию. В качестве материала для брони был использован специальный алюминиевый сплав, который, тем не менее, хорошо защищает экипаж от оружейно-пулеметного огня. Легкость и герметичность корпуса обеспечивают положительную плавучесть, за счет чего «Нона» может самостоятельно форсировать водные преграды.

Мощность дизельного двигателя – 240 л/с, а качественная и надежная гидропневматическая подвеска позволяет САУ «Нона» разгоняться по шоссе до 60 км/ч, а по воде – до 9 км/ч. Кроме прочего, управляемость подвески позволяет в случае возникновения такой необходимости понизить высоту боевой машины на 35 см.

Прочие разновидности

После Афганистана выяснилось, что артиллерийская установка «Нона» – весьма эффективное оружие. Разработка настолько понравилась представителям разных видов войск, что они проявили желание получить нечто похожее для вооружения всех сухопутных пехотных формирований ВС. А потому было разработано и принято на вооружение буксируемое орудие 2Б16 САУ «НОНА-К».

Благодаря уникальному дульному тормозу, который нивелирует до 1/3 энергии отката, пушку получилось сделать предельно легкой. Ее масса не превышает 1200 килограммов. Практически все части орудия можно сложить, что значительно облегчает транспортировку или развертывание в сложных условиях. Для перемещения предназначен автомобиль ГАЗ-66, но опытным путем было доказано, что по более-менее приличной дороге с ее перевозкой справится даже УАЗ-469. Так как на концах станин имеются катки, в случае необходимости пушка может перемещаться по полю боя силами ее расчета.

Другой вариант шасси

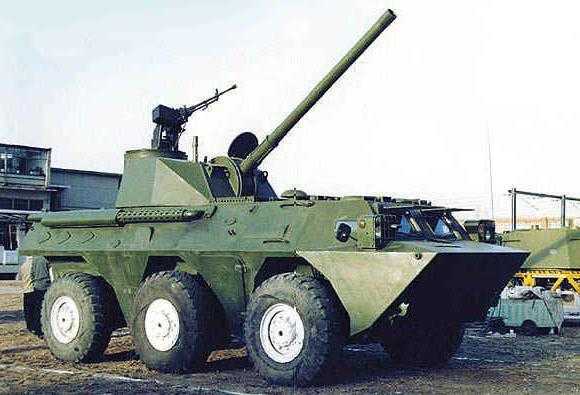

В Перми под руководством талантливейшего Юрия Калачникова в 1990 году была создана 2С23 «НОНА СВК».

Для шасси в этом варианте используется БТР-80. Чтобы уместить там новое орудие, пришлось полностью переработать конструкцию башни, фактически создав ее заново. Большим преимуществом стал внушительный внутренний объем корпуса БТР, благодаря которому удалось увеличить возимый боекомплект 2С9 «Нона» сразу до 30 выстрелов. В боевых же условиях снарядами можно буквально забить все десантное отделение, что еще более увеличивает ценность данной установки. Кроме того, специально для ведения огня с закрытых позиций в конструкцию «НОНА СВК» был включен механизм подачи снарядов с земли.

Дополнительное вооружение

Чтобы обеспечить дополнительную огневую мощь, в башне конструкторы дополнительно установили пулемет ПКТ калибра 7,62-мм, которым может дистанционно управлять командир орудия. Для дополнительного вооружения экипажа в боекомплект включаются четыре ПЗРК «Игла», четыре АК-74 (или аналога), полтора десятка гранат (РГД или Ф-1, в зависимости от ситуации). Кроме прочего, на башне закреплены гранатометы для дымовых гранат.

Таким образом, «Нона» – оружие, обеспечивающее решение широчайшего спектра боевых задач, которые только могут быть поставлены перед любым пехотным или десантным соединением.

Положительные особенности нового шасси

За счет использования шасси БТР-80 удалось значительно улучшить скорость и маневренность новой машины. Во-первых, максимальную скорость движения увеличили до 60 км/ч, а запас хода отныне составляет 600 км. Помимо этого, колесное шасси БТР-80 чрезвычайно надежно при переброске войск на большие расстояния: все 600 километров машина вполне может пройти своим ходом, без всяких поломок и вынужденных остановок.

Помимо прочего, стандартное шасси резко удешевляет ремонт и обучение личного состава, значительно снижается стоимость эксплуатации. К настоящему времени уже доказано, что машины на базе БТР-80 обходятся в 1,5-2 раза дешевле в эксплуатации, чем «Нона» на базе БРДМ-1.

Минометная модификация

На сегодняшний день создан легкий полуавтоматический миномет «НОНА-М», зарядка которого осуществляется с казенной части. Его вес таков, что расчет может в считанные минуты разобрать его и переносить или своими силами, или транспортировать на вьючных животных и легкой автомобильной технике. Это делает «Нону-М» незаменимым оружием для лесистой и горной местности.

Выводы

Сегодня «Нона» не имеет аналогов в мире по мощности и гибкости применения в самых разных боевых условиях. Так как машина использует практически весь спектр распространенных снарядов, используемых сухопутными войсками ВС РФ, ее эффективность одинаково велика на любом театре военных действий. Возможности батарей «Нона» таковы, что они оставляют далеко позади стандартные минометные расчеты мотострелковых частей. Таким образом, «Нона» – оружие, действительно не имеющее аналогов в отечественных войсках.

Кроме того, все наработки, которые были использованы при создании и модификации «Ноны», активно применяют наши конструкторы при внедрении принципиально новых артиллерийских систем.

Прочие самоходные установки России

У вас наверняка могло сложиться ложное представление о том, что самоходная установка «Нона» – единственное орудие в этом классе, стоящее на вооружении нашей страны. Это не так.

«Вена»

Аналогом рассмотренной установки является «Вена», во многом схожая с описываемой системой. В отличие от «Ноны», она была создана на базе БМП-3. Как и в прошлом случае, вооружена 120-мм орудием. Увы, но при всех своих преимуществах (повышенной защищенности личного состава, к примеру) «Вена» и по сей день присутствует в войсках едва ли не в единичных экземплярах.

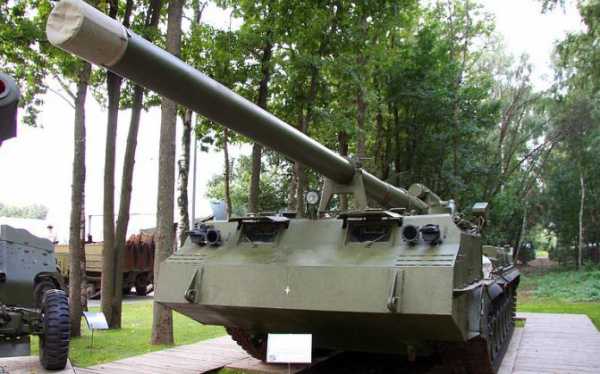

Какие же еще имеются самоходные артиллерийские установки России? В принципе, их не так уж и мало. Давайте перечислим основные:

Все вышеописанные образцы, за исключением «Спрута», – тяжелые гаубицы, основное орудие которых имеет калибр в 152 мм. Их задачи несколько отличаются от тех, которые выполняет самоходная установка «Нона». Так, основным их предназначением является стрельба с закрытых позиций или же разрушение укрепленных вражеских позиций. К примеру, в Грозном 1995 года именно установки «Мста-С» эффективно использовались для подавления глубоко эшелонированной обороны противника.

Все самоходные артиллерийские установки России отличаются от своих западных аналогов унификацией как друг с другом, так и с ОБТ Т-72 (и Т-90, соответственно). Это обстоятельство обеспечивает как простой ремонт, так и дешевизну эксплуатации.

fb.ru

САУ «НОНА» и «ВЕНА» » Военное обозрение

САУ «НОНА-С»

В период своего расцвета советские воздушно-десантные войска (последние два десятилетия существования СССР) представляли внушительную силу. Принятая тогда военная доктрина предусматривала использование ВДВ как средство упреждения действий противника в ходе стратегических наступательных операций. Шесть воздушно-десантных дивизий, более десяти отдельных воздушно-десантных бригад и полков, отдельные бригады и батальоны специального назначения могли навести «шорох» в любом уголке земного шара. Примером тому могут служить молниеносный захват Праги в 1968 г. силами 7-й и 98-й Гвардейских дивизий ВДВ и еще более быстрое овладение Кабулом 103-й Гвардейской воздушно-десантной дивизией в 1979 г. Широкомасштабные боевые действия «крылатой пехоты» на территории противника — а именно так планировалось использовать ВДВ — требовали значительной огневой мощи. Обеспечить ее могла только артиллерия, действовавшая вместе с десантниками. Авиадесантные самоходные артиллерийские установки АСУ-57 и АСУ-85, находившиеся на вооружении десанта в 60-х гг., имели главной задачей борьбу с танками. Но десантирование относительно тяжелой АСУ-85 производилось только путем посадки транспортного самолета на взлетно-посадочную полосу, что ограничивало главное тактическое преимущество десанта — внезапность. Поэтому в середине 60-х гг. в СССР началось проектирование принципиально новой боевой машины десантных войск БМД-1. На ее основе решили разработать и самоходку, получившую название 2С2 «Фиалка».

Но использование довольно мощного 122-мм артиллерийского орудия, заимствованного от САУ «Гвоздика», привело к тому, что шасси БМД-1 не выдерживало перегрузок при стрельбе. Кроме «Фиалки», также на базе БМД-1, для ВДВ был разработан и самоходный 120-мм казнозарядный миномет 2С8 «Ландыш». Но и он не был принят на вооружение. К середине 70-х на волгоградском тракторном и курганском машиностроительных заводах, также для ВДВ, на конкурсной основе были созданы два легких танка («объект 934» и «объект 685»), основным оружием которых была длинноствольная 100-мм пушка. Однако по ряду причин они тоже не были приняты на вооружение. Задача создания мощного самоходного огневого средства для поддержки действий десантников продолжала оставаться весьма острой. Примерно в то же время на вооружение ВДВ был принят и гусеничный десантный бронетранспортер БТР-Д. Его главным отличием от БМД-1, на основе которой он создавался, было отсутствие поворотной башни и удлиненное на один каток шасси, что позволило повысить грузоподъемность. В это же время под руководством доктора технических наук Авенира Новожилова конструкторами из ЦНИИ Точного машиностроения, что в подмосковном Климовске, совместно со специалистами знаменитой «Мотовилихи» в Перми, было создано принципиально новое 120-мм нарезное орудие 2А51 для непосредственной поддержки сухопутных войск. Это позволило разработать и в 1981 г. принять на вооружение ВДВ универсальную артиллерийскую систему, совмещающую в себе функции пушки, гаубицы и миномета.

Самоходное артиллерийское орудие (САО) получило название 2С9 «НОНА-С». По одной из легенд, всегда возникающих при создании нового оружия, «НОНА» — не имя женщины, а аббревиатурное сокращение названия — «Новое Орудие Наземной Артиллерии». Даже для сегодняшнего времени «НОНА-С» — уникальная артиллерийская система, сочетающая в себе свойства орудий различных видов и предназначенная для непосредственной огневой поддержки подразделений воздушно-десантных войск на поле боя. Возможности САО позволяют применять его не только для поражения живой силы и разрушения оборонительных сооружений противника, но и вести борьбу с танками, для чего в состав боекомплекта входят различные боеприпасы. В первую очередь, это специальные осколочно-фугасные артиллерийские снаряды с готовыми нарезами на ведущем пояске; такими снарядами можно стрелять на дальность до 8,7 км, а их невысокая начальная скорость (367 м/с) позволяет вести стрельбу с большой крутизной траектории. Эффективность осколочного действия таких снарядов приближается к эффективности обычных 152-мм осколочно-фугасных снарядов отечественных и зарубежных гаубиц. Важной характеристикой орудия непосредственной поддержки войск на поле боя является его наименьшая дальность стрельбы: для снаряда она составляет 1,7 км, а для мины — 400 м. Поэтому в боекомплект самоходки могут входить обыкновенные 120-мм минометные мины — осколочно-фугасные, осветительные, дымовые и зажигательные. Прицельная дальность стрельбы осколочно-фугасной миной — 7,1 км.

Так как при действиях в тылу противника не всегда можно рассчитывать на своевременный подвоз боеприпасов, то в самоходном орудии предусмотрена возможность использования 120-мм осколочно-фугасных мин от минометов армий других стран. Это позволяет оказать поддержку своих войск с огневых позиций, находящихся в боевых порядках пехоты. Кроме снарядов и мин, в боекомплект САО входят активно-реактивные снаряды. Они имеют специальный реактивный двигатель, который позволяет повысить дальность стрельбы до 13 км. Последние разработки отечественных конструкторов позволили создать управляемые (самонаводящиеся и корректируемые на траектории) снаряды для артиллерии, которые наводятся на цель с помощью лазерного целеуказателя, атакуют ее в самое незащищенное место, сверху, и поражают танк с вероятностью 0,8-0,9. Такие снаряды под названием «Китолов-2» могут использоваться и в САО «НОНА».

Дальность стрельбы «Китолова» — до 9 км. Для борьбы с бронетехникой могут использоваться не только высокоточные боеприпасы, но и обычные кумулятивные снаряды. Относительно большая начальная скорость такого снаряда (560 м/с) обеспечивает ему высокую точность стрельбы по бронированным целям на дальности до 1000 м, а способность пробить более 600 мм стальной брони позволяет, при необходимости, бороться и с основными танками противника. Поскольку заряжание такого оружия при больших углах возвышения, особенно характерных для стрельбы «по-минометному», довольно трудоемкое занятие, то его снабдили специальным пневматическим механизмом досылания. Сжатый воздух используется также и для продувки канала ствола после каждого выстрела, что значительно снижает загазованность боевого отделения. Необходимость десантирования САО парашютным способом потребовала сделать самоходку легкой. Поэтому бронекорпус САО выполнен из алюминиевых сплавов, но тем не менее он защищает экипаж и оборудование от ружейно-пулеметного огня. Мощный дизельный двигатель в 240 л. с. и гидропневматическая подвеска обеспечивают самоходному орудию большую подвижность — максимальную скорость по шоссе до 60 км/ч, а на плаву до 9 км/ч. Управляемая подвеска обеспечивает не только плавность хода, но и дает возможность изменять величину дорожного просвета: при необходимости высоту самоходки можно уменьшить на 35 см. Опыт боевого применения этой установки, в том числе и в Афганистане, показал ее высокую надежность: «НОНА-С» своим огнем не раз выручала наших десантников. Поднятый почти в зенит ствол позволял решать в горах такие задачи, с которыми не могли справиться гаубицы и пушки. Высокая эффективность боевого применения нового орудия доказала необходимость иметь его не только в воздушно-десантных, но и в сухопутных войсках. Поэтому специально для оснащения мотострелковых батальонов сухопутных войск было разработано и в 1986 г. принято на вооружение буксируемое орудие 2Б16 «НОНА-К».

САУ 2С31 «Вена»

2С31 «Вена» — российское 120-мм самоходное артиллерийское орудие. САО 2С31 была создана на шасси БМП-3. 2С31 «Вена» разработана в г. Перми на Мотовилихинском заводе. Первый экземпляр был изготовлен в 1996 году. На данный момент (2008 г.) существует в единичных экземплярах.
Впервые представлена на выставке IDEX-97 в Арабских Эмиратах.
Вена предназначена для подавления живой силы, артиллерийских и миномётных батарей, ракетных установок, бронированных целей, огневых средств и пунктов управления на расстоянии до 13 км, при этом способна автоматически корректировать свой огонь по результатам засечки разрывов, способна самостоятельно вести разведку целей днём и ночью. Способна вести прицельный огонь с закрытых позиций и прямой наводкой без предварительной подготовки огневой позиции.

topwar.ru

миномет, пушка и гаубица в одном лице

Поступившая на вооружение ВДВ в 1981 году самоходная артиллерийская установка 2С9 «Нона-С» была поначалу настолько секретной, что о ее истинных возможностях знали далеко не все десантники. Непременным атрибутом ее таинственности был и широкий брезентовый чехол, который полностью скрывал ствол и башню, не позволяя даже предположить, что это за система. Наиболее «просвещенные» утверждали, что НОНА (а именно так она прописывалась в технической документации) способна вести огонь как минами, так и снарядами.

И здесь они были недалеки от истины, как и в расшифровке аббревиатуры: новейшее оружие наземной артиллерии, а не имя жены главного конструктора. А вот слово «наземная» явно должно было сбить с толку вражеские разведки: эта самоходка изначально предназначалась для десантных войск.

Впервые широкой публике самоходку продемонстрировали 9 мая 1985 года на параде на Красной площади в честь 40-летия Великой Победы (последнем, кстати, в Советском Союзе). Тогда с «Ноны-С» даже сняли чехол, поразив воображение многих, в том числе и зарубежных военных атташе. И это после того, как 2С9 уже четыре года успешно применялась в Афганистане, где во множестве присутствовали и американские военные советники, но – проглядели.

Специализированные западные военные издания посвятили тогда «советскому 120-миллиметровому миномету-гаубице» отдельные статьи. Их авторы, разглядев предназначение для десантирования, обозначали новое орудие не иначе как «мощный удар по тыловым районам НАТО». Зарубежные специалисты в чем-то переоценили «Нону-С», приписав ей более высокую скорострельность и приборное оснащение.

А вот дальность стрельбы и возможность использования орудия как гаубицы они тогда не разглядели. Как и не догадались о том, что калибр 120 миллиметров был выбран неслучайно: «Нона-С» могла использовать и боеприпасы аналогичного калибра, стоящие на вооружении армий НАТО. Но в целом верно поняли ее предназначение для ВДВ.

Самоходка 2С9 «Нона-С» и сегодня считается уникальной артиллерийской системой, которая создавалась специально для непосредственной огневой поддержки подразделений Воздушно-десантных войск на поле боя. Необходимость в такой машине возникла, когда появились планы по использованию десанта на неприятельской территории. (В случае возникновения глобального конфликта в Центральной Европе перед ВДВ ставились задачи захвата ключевых объектов в тылах войск НАТО).

При этом большая роль отводилась авиадесантным самоходным артиллерийским установкам. Существовавшие тогда АСУ-57 и АСУ-85 в основном предназначались для борьбы с танками, а не с укрепленными районами и живой силой. Были они и не совсем удобными для десантирования.

Появившаяся в середине 60-х годов прошлого века принципиально новая боевая машина десантных войск БМД-1 дала повод для разработки самоходной артиллерийской установки на ее базе. Несколько проектов оказались неудачными: использование мощного 122-миллиметрового снаряда давало большие перегрузки на шасси БМД. И тут как нельзя кстати оказалось появление на вооружении гусеничного десантного бронетранспортера БТР-Д. Его отличием было удлиненное на один каток шасси и отсутствие поворотной башни с 40-миллиметровой пушкой, что позволяло повысить грузоподъемность.

В те же годы в ЦНИИ точного машиностроения в подмосковном Климовске под руководством доктора технических наук Авенира Новожилова было создано принципиально новое 120-миллиметровое нарезное орудие 2А51. Вот из этой пушки и бронетранспортера и получилась универсальная артиллерийская система, совмещающая в себе функции пушки, гаубицы и миномета, получившая название 2С9 НОНА-С. Как и БМД-1, она десантировалась парашютным способом из самолетов военно-транспортной авиации и могла в считаные минуты после приземления вступить в бой.

Возможности этой самоходки позволяют применять ее не только для поражения живой силы и разрушения оборонительных сооружений противника, но и вести борьбу с танками, для чего в состав боекомплекта входят различные боеприпасы. Это специальные осколочно-фугасные артиллерийские снаряды с готовыми нарезами на ведущем пояске. Такими снарядами можно стрелять на дальность до 8,7 километра, а их невысокая начальная скорость позволяет вести стрельбу с большой крутизной траектории.

Эффективность осколочного действия таких снарядов приближается к эффективности обычных 152-миллиметровых осколочно-фугасных снарядов отечественных и зарубежных гаубиц. А появление в 2013 году специально разработанных для «Ноны-С» корректируемых осколочно-фугасных снарядов «Китолов-2» существенно расширило ее возможности. Как по дальности (от 1,5 до 9 километров), так и по точности поражения цели – с первого выстрела, без пристрелки.

Важной характеристикой орудия непосредственной поддержки войск на поле боя является его наименьшая дальность стрельбы. Поэтому в боекомплект «Ноны-С» могут входить обыкновенные 120-миллиметровые мины: осколочно-фугасные, осветительные, дымовые и зажигательные. Прицельная дальность стрельбы осколочно-фугасной миной – 7,1 километра. И, как упоминалось, в самоходном орудии предусмотрена возможность использования мин иностранного производства.

В боекомплект самоходки входят также активно-реактивные снаряды. Для борьбы с бронетехникой могут использоваться не только высокоточные боеприпасы, но и обычные кумулятивные снаряды. Относительно большая начальная скорость такого снаряда обеспечивает ему высокую точность стрельбы по бронированным целям на дальности до одного километра, а способность пробивать 600-миллиметровую броню позволяет уничтожать и основные танки потенциального противника.

Опыт боевого применения этой установки, в том числе и в Афганистане, показал ее высокую надежность: «Нона-С» своим огнем не раз выручала наших десантников. Поднятый почти в зенит ствол позволял решать в горах такие задачи, с которыми не могли справиться гаубицы и пушки.

«Универсальность «Ноны-С» и возможность быстрого маневра «огнем и колесами» оказалась как нельзя более уместной в Афганистане, – рассказывает артиллерист-десантник генерал-майор в отставке Александр Грехнев. – В условиях гор «Ноны-С», способные вести огонь с очень крутой траекторией, с широким выбором траекторий и со сравнительно небольшой минимальной дальностью стрельбы, оказались отличным средством огневой поддержки, особенно при обстреле обратных скатов высот.

Огонь чаще всего вели минами: они более эффективны при стрельбе под большими углами возвышения, да и запас оперенных мин был куда больше, чем снарядов с готовыми нарезами. Тем более что возимый 120-миллиметровый миномет при отличных боевых возможностях имел в горах весьма ограниченную подвижность. В сложных условиях пустынно-песчаной и горно-каменистой местности «Ноны-С» показали достаточно высокую надежность. Правда, как и у большинства гусеничных машин, в этих условиях быстро изнашивались узлы ходовой части, между гусеницами и катками часто набивались мелкие камни».

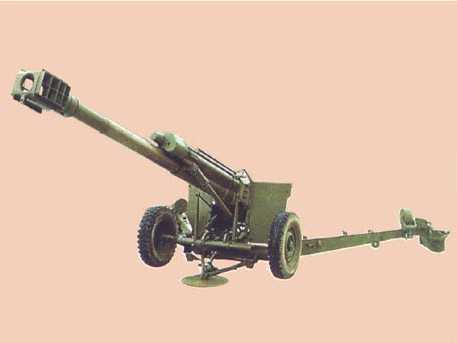

В 1986 году в дополнение к самоходному варианту специально для оснащения мотострелковых батальонов было разработано и принято на вооружение буксируемое орудие 2Б16 «Нона-К». Эта система была снабжена мощным дульным тормозом, поглощающим до 30 процентов энергии отката. В боевом положении колеса орудия вывешиваются, а само оно опирается на специальный поддон-плиту. На марше станины складываются и закрепляются под стволом, что делает орудие довольно компактным.

Буксировать «Нону-К» можно как автомобилем ГАЗ-66, так и УАЗ-469. На поле боя расчет орудия может перекатывать его вручную. (Изначально в названии этого орудия должна была присутствовать литера «Б» – буксируемая, но она в сочетании с женским именем смутила заказчика. Поставили «К» – колесная).

В семействе НОНА есть и другие модификации. «Нона-СКВ», поступившая на вооружение с 1991 года, базируется на шасси БТР-80. «Нона-М1» – буксируемый 122-миллиметровый нарезной миномет, появился в армии в 2007 году. Он способен десантироваться на специальной платформе. На вооружении морской пехоты находятся разработанные на базе «Ноны-С» орудия 2С9-1 «Свиристелка», их отличает от оригинала отсутствие швартовочных узлов на корпусе и увеличенный боекомплект.

Сейчас продолжается модернизация орудий семейства НОНА и боеприпасов к ним. В частности, недавно гендиректор ЦНИИ точного машиностроения Дмитрий Семизоров заявил, что завершен второй этап модернизации миномета «Нона-М1» и самоходного артиллерийского орудия «Нона-С». Миномет получил новый боеприпас повышенного фугасного действия. Вероятность поражения живой силы, находящейся в зоне ударной волны этого снаряда, в два раза выше аналогичных штатных боеприпасов. Данный выстрел также может  применяться и для других артиллерийских орудий семейства НОНА.

«Нона» – единственное женское имя в отечественных артиллерийских системах (легендарная «Катюша» – не в счет), но слабым полом назвать ее язык никак не поворачивается. Скорее, это богиня войны.

Автор: Виктор Сокирко

Фото: Минобороны России/АО «ЦНИИТОЧМАШ»/Виталий Кузьмин

tvzvezda.ru

Самоходное артиллерийское орудие 2С9 Нона-С (СССР)

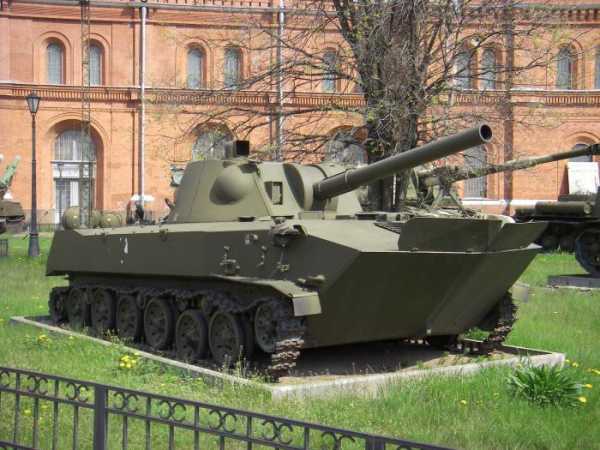

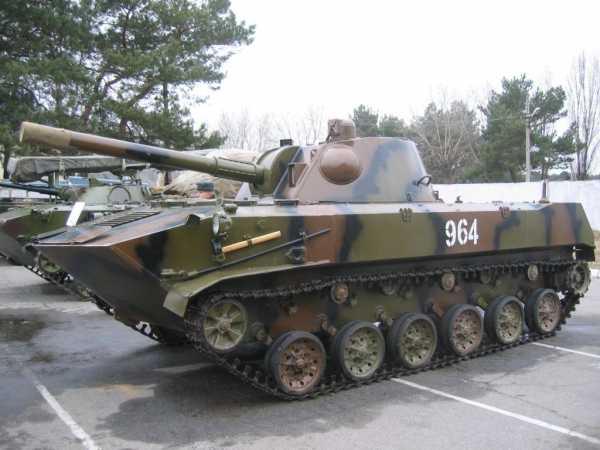

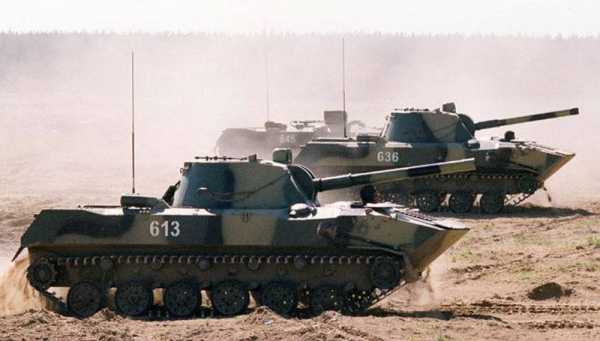

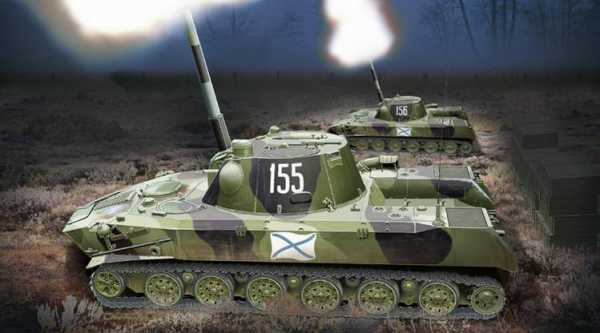

120-мм самоходное артиллерийское орудие 2С9 «Нона-С» — уникальная артиллерийская система, сочетающая в себе свойства орудий различных видов и предназначенная для непосредственной огневой поддержки подразделений воздушно-десантных войск на поле боя. Возможности САО позволяют применять его не только для поражения живой силы и разрушения оборонительных сооружений противника, но и вести борьбу с танками, для чего в состав боекомплекта входят различные боеприпасы.  120-мм самоходная гаубица-миномет 2С9 «Нона-С» была разработана в начале 60-х гг. и впервые показана публично в 1985 г. Первоначально она предназначалась для оснащения воздушно-десантных войск, но очень быстро стала использоваться и в других подразделениях российской армии. Поступила на вооружение Воздушно-десантных войск в 1981 году.

Хотя САО 2С9 «Нона-С» был принята на вооружение лишь в 1981 году, его боевая эксплуатация началась с 1979 года в Афганистане. 120-мм самоходное артиллерийское орудие 2С9 «Нона-С» предназначено для поражения живой силы противника, артиллерийских и миномётных батарей, бронетехники и других целей.

Самоходная гаубица-миномет 2С9 «Нона-С» представляет собой модифицированный аэротранспортабельный бронетранспортер БТР-Д, который, в свою очередь, был создан на базе боевой машины десанта БМД-1. 2С9 «Нона-С» отличается модифицированным корпусом и оснащена новой полностью закрытой башней, вооруженной 120-мм гаубицей-миномётом, заряжаемым с казенной части. В горизонтальной плоскости башня поворачивается на 35* вправо и влево относительно продольной оси машины. Углы возвышения вооружения находятся в пределах от -4® до +80″. Максимальная дальность стрельбы составляет 8855 м.

Миномет оборудован автоматическим прибойником, который обеспечивает скорострельность порядка шести-восьми выстрелов в минуту. Когда казенник после выстрела открывается, ствол миномета продувается сжатым воздухом, выбрасывающим пороховые газы наружу через жерло ствола.

В боекомплект входят все типы российских и зарубежных 120-мм мин, специально разработанные боеприпасы с осколочно-фугасным снарядом и ОФ активно-реактивным снарядом, имеющим готовые нарезы на ведущем пояске, управляемые снаряды комплекса управляемого вооружения «Китолов».

В первую очередь, это специальные осколочно-фугасные артиллерийские снаряды «Передатчик» с готовыми нарезами на ведущем пояске; такими снарядами можно стрелять на дальность до 8,7 км, а их невысокая начальная скорость (367 м/с) позволяет вести стрельбу с большой крутизной траектории. Эффективность осколочного действия таких снарядов приближается к эффективности обычных 152-мм осколочно-фугасных снарядов отечественных и зарубежных гаубиц.

Кроме снарядов и мин, в боекомплект САО 2С9 «Нона-С» входят осколочно-фугасные активно-реактивные снаряды «Переплётчик». Они имеют специальный реактивный двигатель, который позволяет повысить дальность стрельбы до 12,8 км. Последние разработки отечественных конструкторов позволили создать управляемые (самонаводящиеся и корректируемые на траектории) снаряды для артиллерии, которые наводятся на цель с помощью лазерного целеуказателя, атакуют ее в самое незащищенное место, сверху, и поражают танк с вероятностью 0,8-0,9. Такие снаряды под названием «Китолов-2» могут использоваться и в САО 2С9 «Нона-С». Дальность стрельбы «Китолова» — до 9 км.

Для борьбы с бронетехникой могут использоваться не только высокоточные боеприпасы, но и кумулятивные снаряды «Подступ-2». Относительно большая начальная скорость такого снаряда (560 м/с) обеспечивает ему высокую точность стрельбы по бронированным целям на дальности до 1000 м, а способность пробить более 600 мм стальной брони позволяет, при необходимости, бороться и с основными танками противника.

Корпус самоходной гаубицы-миномета 2С9 «Нона-С» выполнен из алюминиевого броневого сплава максимальной толщины не более 15 мм. Верхний лобовой лист установлен под большим углом наклона. По середине корпуса смонтирована коническая башня со скошенной лобовой плитой. По продольной оси машины в ее носовой части находится рабочее место механика-водителя. Слева от него располагается командир машины. Для обоих в горизонтальной крыше корпуса предусмотрены индивидуальные люки.

Двигатель и трансмиссия смещены к корме и при необходимости позволяют регулировать клиренс в пределах от 100 до 450 мм. 177-киловаттный дизельный двигатель 5Д20 позволяет машине развивать на дороге максимальную скорость 60 км/ч, а на плаву — 9 км/ч. Движение на плаву обеспечивают два водометных движителя, расположенных в кормовой части корпуса. Перед входом в воду включаются водооткачивающие помпы и устанавливаются в рабочее положение два брызгозащитных щитка, находящихся непосредственно перед люком механика-водителя.

2С9 «Нона-С» оборудована фильтровентиляционной установкой и инфракрасным прибором ночного видения для вождения машины в условиях ограниченной видимости.

Модификации
2С9 «Нона-С» — базовый вариант.
2С9-1 «Свиристелка» — вариант с увеличенным боекомплектом. 40 выстрелов против 25 у 2С9. Однако при десантировании загружено только 25 выстрелов
2С9-1М «Свиристелка-М» — глубоко модернизированный вариант 2С9-1. Орудие 2С9-1М оснащено: орудийно-вычислительным комплексом (ОВК), инерциальной системой ориентации (ИСО), формирователем-обработчиком сигналов-счётчиком импульсов (ФОССИ), датчиковым оборудованием, подогревателем боевого отделения и отделения управления. При десантировании загружено только 25 выстрелов и демонтирован обогреватель.

В настоящий момент самоходная гаубица-миномет 2С9 «Нона-С» не производится. Состоит на вооружении российской и афганской армий.

Тактико-технические характеристики
Общие характеристики
Дальность стрельбы снарядами — 8800 м, минами — 7100 м. Скорострельность — 10 выстрелов/мин. Масса снаряда — 17 кг. Боеукладка — 25 выстрелов (40 выстрелов в доработанной версии 2С9-1).

Подробные характеристики
Дата принятия на вооружение 1981 г.
Экипаж, чел. 4
Бронирование противоосколочное, противопульное
Массо-габаритные характеристики
Масса, т 8.5
Длина, мм 6020
Ширина, мм 2630
Высота, мм 2300
Клиренс, мм изменяемый (100-450)

Огневые и баллистические характеристики
Орудие 120-мм нарезная пушка-гаубица-миномёт 2А51
Длина ствола, калибров 24.2
Боекмоплект шт. 25 (из них 5 кумулятивных)
Масса снаряда, кг ОФС — 46
Время перевода в боевое положение, сек 30
Скорострельность, выстр./мин 8 — 10
Угол возвышения, град. от ?4° до +80°
Угол горизонтального наведения, град. от ?35° до +35°
Начальная скорость снаряда, м/с ОФС — 367, БКС — 560
Бронепробиваемость кумулятивного снаряда, мм 250
Кучность стрельбы по дальности, Вд/Х 1/342
Кучность стрельбы по боку, Вб, м 7.9
Минимальная дальность стрельбы, км ОФС — 1.72, ОФМ — 0.45
Максимальная дальность стрельбы, км ОФС — 8.85, ОФМ — 7.15, ОФАРС — 12.8
Дополнительное вооружение 7.62-мм пулемёт ПКТ
Радиостанция Р-123/Р-123М

Двигатель, ходовая часть и динамические характеристики
Двигатель 5Д20-240 четырёхтактный, быстроходный V-образный дизель с непосредственным впрыском топлива и жидкостным охлаждением
Мощность двигателя, л.с. 240 при 2400об/мин
Удельная мощность, л.с./т 30.58
Максимальная скорость, км/ч по шоссе — 60, на плаву — 10
Максимальная скорость по грунту, км/ч 30-50
Запас хода по шоссе, км 600, по сухой грунтовой дороге, км 280-350
Радиус поворота, м 2,95

Преодолеваемые препятствия
Максимальный угол подъёма, град 32
Максимальный угол крена, град 18
Угол входа с берега в воду, град до 30
Угол выхода из воды на берег, град до 25

www.dogswar.ru

Самоходное артиллерийское орудие 2С9 Нона-С


120-мм самоходное артиллерийское орудие 2С9 «Нона-С» — уникальная артиллерийская система, сочетающая в себе свойства орудий различных видов и предназначенная для непосредственной огневой поддержки подразделений воздушно-десантных войск на поле боя. Возможности САО позволяют применять его не только для поражения живой силы и разрушения оборонительных сооружений противника, но и вести борьбу с танками, для чего в состав боекомплекта входят различные боеприпасы. 120-мм самоходная гаубица-миномет 2С9 «Нона-С» была разработана в начале 60-х гг. и впервые показана публично в 1985 г. Первоначально она предназначалась для оснащения воздушно-десантных войск, но очень быстро стала использоваться и в других подразделениях российской армии. Поступила на вооружение Воздушно-десантных войск в 1981 году.
Хотя САО 2С9 «Нона-С» был принята на вооружение лишь в 1981 году, его боевая эксплуатация началась с 1979 года в Афганистане. 120-мм самоходное артиллерийское орудие 2С9 «Нона-С» предназначено для поражения живой силы противника, артиллерийских и миномётных батарей, бронетехники и других целей.
Самоходная гаубица-миномет 2С9 «Нона-С» представляет собой модифицированный аэротранспортабельный бронетранспортер БТР-Д, который, в свою очередь, был создан на базе боевой машины десанта БМД-1. 2С9 «Нона-С» отличается модифицированным корпусом и оснащена новой полностью закрытой башней, вооруженной 120-мм гаубицей-миномётом, заряжаемым с казенной части. В горизонтальной плоскости башня поворачивается на 35* вправо и влево относительно продольной оси машины. Углы возвышения вооружения находятся в пределах от -4® до +80″. Максимальная дальность стрельбы составляет 8855 м.
Миномет оборудован автоматическим прибойником, который обеспечивает скорострельность порядка шести-восьми выстрелов в минуту. Когда казенник после выстрела открывается, ствол миномета продувается сжатым воздухом, выбрасывающим пороховые газы наружу через жерло ствола.
В боекомплект входят все типы российских и зарубежных 120-мм мин, специально разработанные боеприпасы с осколочно-фугасным снарядом и ОФ активно-реактивным снарядом, имеющим готовые нарезы на ведущем пояске, управляемые снаряды комплекса управляемого вооружения «Китолов».
В первую очередь, это специальные осколочно-фугасные артиллерийские снаряды «Передатчик» с готовыми нарезами на ведущем пояске; такими снарядами можно стрелять на дальность до 8,7 км, а их невысокая начальная скорость (367 м/с) позволяет вести стрельбу с большой крутизной траектории. Эффективность осколочного действия таких снарядов приближается к эффективности обычных 152-мм осколочно-фугасных снарядов отечественных и зарубежных гаубиц.
Кроме снарядов и мин, в боекомплект САО 2С9 «Нона-С» входят осколочно-фугасные активно-реактивные снаряды «Переплётчик». Они имеют специальный реактивный двигатель, который позволяет повысить дальность стрельбы до 12,8 км. Последние разработки отечественных конструкторов позволили создать управляемые (самонаводящиеся и корректируемые на траектории) снаряды для артиллерии, которые наводятся на цель с помощью лазерного целеуказателя, атакуют ее в самое незащищенное место, сверху, и поражают танк с вероятностью 0,8-0,9. Такие снаряды под названием «Китолов-2» могут использоваться и в САО 2С9 «Нона-С». Дальность стрельбы «Китолова» — до 9 км.
Для борьбы с бронетехникой могут использоваться не только высокоточные боеприпасы, но и кумулятивные снаряды «Подступ-2». Относительно большая начальная скорость такого снаряда (560 м/с) обеспечивает ему высокую точность стрельбы по бронированным целям на дальности до 1000 м, а способность пробить более 600 мм стальной брони позволяет, при необходимости, бороться и с основными танками противника.
Корпус самоходной гаубицы-миномета 2С9 «Нона-С» выполнен из алюминиевого броневого сплава максимальной толщины не более 15 мм. Верхний лобовой лист установлен под большим углом наклона. По середине корпуса смонтирована коническая башня со скошенной лобовой плитой. По продольной оси машины в ее носовой части находится рабочее место механика-водителя. Слева от него располагается командир машины. Для обоих в горизонтальной крыше корпуса предусмотрены индивидуальные люки.
Двигатель и трансмиссия смещены к корме и при необходимости позволяют регулировать клиренс в пределах от 100 до 450 мм. 177-киловаттный дизельный двигатель 5Д20 позволяет машине развивать на дороге максимальную скорость 60 км/ч, а на плаву — 9 км/ч. Движение на плаву обеспечивают два водометных движителя, расположенных в кормовой части корпуса. Перед входом в воду включаются водооткачивающие помпы и устанавливаются в рабочее положение два брызгозащитных щитка, находящихся непосредственно перед люком механика-водителя.
2С9 «Нона-С» оборудована фильтровентиляционной установкой и инфракрасным прибором ночного видения для вождения машины в условиях ограниченной видимости.

Модификации

2С9 «Нона-С» — базовый вариант.
2С9-1 «Свиристелка» — вариант с увеличенным боекомплектом. 40 выстрелов против 25 у 2С9. Однако при десантировании загружено только 25 выстрелов
2С9-1М «Свиристелка-М» — глубоко модернизированный вариант 2С9-1. Орудие 2С9-1М оснащено: орудийно-вычислительным комплексом (ОВК), инерциальной системой ориентации (ИСО), формирователем-обработчиком сигналов-счётчиком импульсов (ФОССИ), датчиковым оборудованием, подогревателем боевого отделения и отделения управления. При десантировании загружено только 25 выстрелов и демонтирован обогреватель.
В настоящий момент самоходная гаубица-миномет 2С9 «Нона-С» не производится.
Тактико-технические характеристики

Общие характеристики


Дальность стрельбы снарядами — 8800 м, минами — 7100 м.
Скорострельность — 10 выстрелов/мин.
Масса снаряда — 17 кг.
Боеукладка — 25 выстрелов (40 выстрелов в доработанной версии 2С9-1).

Подробные характеристики


Дата принятия на вооружение 1981 г.
Экипаж, чел. 4
Бронирование противоосколочное, противопульное

Массо-габаритные характеристики


Масса, т 8.5
Длина, мм 6020
Ширина, мм 2630
Высота, мм 2300
Клиренс, мм изменяемый (100-450)

Огневые и баллистические характеристики


Орудие 120-мм нарезная пушка-гаубица-миномёт 2А51
Длина ствола, калибров 24.2
Боекмоплект шт. 25 (из них 5 кумулятивных)
Масса снаряда, кг ОФС — 46
Время перевода в боевое положение, сек 30
Скорострельность, выстр./мин 8 — 10
Угол возвышения, град. от ?4° до +80°
Угол горизонтального наведения, град. от ?35° до +35°
Начальная скорость снаряда, м/с ОФС — 367, БКС — 560
Бронепробиваемость кумулятивного снаряда, мм 250
Кучность стрельбы по дальности, Вд/Х 1/342
Кучность стрельбы по боку, Вб, м 7.9
Минимальная дальность стрельбы, км ОФС — 1.72, ОФМ — 0.45
Максимальная дальность стрельбы, км ОФС — 8.85, ОФМ — 7.15, ОФАРС — 12.8
Дополнительное вооружение 7.62-мм пулемёт ПКТ
Радиостанция Р-123/Р-123М

Двигатель, ходовая часть и динамические характеристики


Двигатель 5Д20-240 четырёхтактный, быстроходный V-образный дизель с непосредственным впрыском топлива и жидкостным охлаждением
Мощность двигателя, л.с. 240 при 2400об/мин
Удельная мощность, л.с./т 30.58
Максимальная скорость, км/ч по шоссе — 60, на плаву — 10
Максимальная скорость по грунту, км/ч 30-50
Запас хода по шоссе, км 600, по сухой грунтовой дороге, км 280-350
Радиус поворота, м 2,95
Преодолеваемые препятствия
Максимальный угол подъёма, град 32
Максимальный угол крена, град 18
Угол входа с берега в воду, град до 30
Угол выхода из воды на берег, град до 25


ogorin.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
