MG-34 и его модификация MG-42 немецкий ручной пулемет вермахта фото

Немецкий единый армейский пулемет общего назначения времен Второй мировой войны может считаться самым популярным легким пехотным оружием всех времен
Много образцов передового оружия произведено в Германия в течение Второй мировой войны. Какие то образцы имели успех, некоторые оказались неприемлемыми, какие то соответствовали аналогам у других стран. Но несколько образцов немецкого вооружения стоят особняком, они оказались столь удачными, что изменили стиль ведения войн. К таким образцам относится пулемет MG-34 и его следующая модификация MG-42.
Первые, «сырые» разработки автоматического оружия появились в 1860-х гг., но доминировать на поле боя автоматическое оружие стало только на полях сражений Первой мировой войны. В дальнейшем разработали другие пулеметы: тяжелые, с водяным охлаждением, устанавливаемые на массивных сошках или станинах. Такие пулеметы применялись для ведения огня в классической манере Первой мировой войны, чтобы поливать противника огромным количеством свинца в течение длительного времени.

Тяжелые пулеметы служили также в качестве оружия поддержки, действующего на больших дистанциях с большой убойной силой. К исходу Второй мировой войны автоматическое оружие множества конструкций состояло на вооружении в большинстве армий мира.

Отличительные особенности пулеметов МГ-34(сверху) и МГ-42, визуально различные кожухи ствола фото

Немецкий ручной пулемет вермахта MG и его типы, визуально немецкие ручные пулеметы можно отличить по угловатости у MG-42, и округлостям у MG-34, и это касается практически всех видимых деталей пулемета.

немецкий ручной пулемет вермахта ХАРАКТЕРИСТИКИ и особенности

Инженеры фирмы «Маузер» использовали MG-30 в качестве отправной точки для разработки своего нового оружия, в результате появился пулемет MG-34, объединивший многие конструкторские решения ранних разработок автоматического оружия, включая механизм перезарядки, спусковое устройство и конструкцию быстросменного ствола.

ручной пулемет вермахта

Этот легкий пулемет, немного больший, чем автоматическая винтовка, оснащался сошкой и, обычно, магазином с патронами. Пулемет носился пехотинцем для усиления его личной огневой мощи. MG-34 производился в Германии как первый единый пулемет, который мог делать почти все. Снабженный сошкой, он мог быть использован в качестве легкого автоматического оружия пехоты при нападении. Смонтированный на специальную треногу типа MG с сошкой и перископным прицелом, пулемет мог быть использован в обороне для ведения огневой поддержки.

Во время ведения огня, отдача сдвигала пулемет на сошке, так что зона поражения автоматически перемещалась. Тренога была сконструирована таким образом, что стрелок мог вести огонь, находясь ниже края траншеи, используя рукоятку, имеющую механическое сцепление с пусковым крючком или просто при помощи проволоки, прикрепленной к рукоятке. Другие модификации пулемета устанавливались на пару или тройку «А»-образных упоров для использования пулемета с утяжеленным кожухом ствола. Для применения пулемета на танках было разработано шарнирное крепление. Пулемет MG-34 охлаждался воздухом, конструкторы отвергли неуклюжую водяную систему охлаждения, предотвращавшую ствол от расплавления при непрерывном ведении огня. Для защиты от перегревания пулемет MG-34 комплектовался легко сменяемыми стволами. Расчет пулемета всегда носил не менее одного запасного ствола. Пулемет стрелял 7,92-мм пулями из 50-зарядной непрерывной металлической патронной ленты. При установке на бомбардировщики использовались 75-зарядные подствольные магазины.

Установленный на сошке, MG-34 мог вести огонь такой интенсивности, как и пулеметы с водяным охлаждением армий союзников

С сошками MG-34 весил около 12 кг, а на треножном станке — 31 кг. Его общая длина — 1219 мм, ствола — 627 мм. Начальная скорость пули — 755 м/с. Максимально эффективная, или боевая дальность стрельбы — 2000 м, скорострельность 800-900 выстр./мин. калибр: 7,92 мм.
Основным недостатком пулемета было то, что его изготавливали по самым высоким стандартам, главным образом из фрезерованных или выточенных на токарном станке деталей из высокопрочной стали. Поэтому его производство было очень дорогостоящим и трудоемким.
Начало войны в России выявило необходимость огромного увеличения количества пулеметов. Перед инженерами во главе с успешным промышленником доктором Груновым поставили задачу — найти пути увеличения темпов производства MG-34.
В результате появился классический пулемет MG-42, один из самых популярных образцов ручного оружия в истории. В производстве пулемета использовался пластик в прикладе и пистолетной рукоятке, штамповка и литые стальные детали вместо дорогих, получаемых резанием.

ручной крупнокалиберный пулемет

Клепаные и винтовые соединения заменили точечной сваркой. Когда офицеры разведки оценивали захваченный в качестве трофея пулемет MG-42, они пришли к выводу, что указанные изменения стали результатом ослабления военной промышленности Германии. Сначала они не поняли, что это были осознанные конструкторские решения, которые настолько упрощали производство пулемета, что он мог изготовляться в огромных количествах даже низкоквалифицированной рабочей силой.
Боевое применение пулемета MG-34 MG-42 здесь.
Война показала, что MG-42 одержал тяжелую победу в боях на Восточном фронте. И рукоятка со спусковым крючком, и захват ленты верхней крышкой, прикрывающий работающие части, выполнили таким образом, чтобы стрелок мог действовать в грубых перчатках. Это было жизненно важно русской зимой с ее морозами, когда прикосновение голыми руками к холодному металлу могло привести к серьезным травмам. MG-42 также хорошо работал и в других климатических условиях: пыль и грязь Северной Африки и Италии не так часто могли заклинить MG-42, как более капризный MG-34. Тот же принцип действия автоматики ~ короткий ход отдачи, возникающий при давлении газов на дульный тормоз. Скорость пули у пулемета MG-42 как и у MG-34 — 755 м/с; наиболее существенное различие — увеличение максимальной скорострельности: MG-42 при ленточном заряжании мог производить 1550 выстр./с.

СМЕНА СТВОЛА
При таком высоком темпе стрельбы ствол MG-42 нагревался даже больше, чем у MG-34. Примерно после 150 выстрелов интенсивного огня требовалась смена ствола пулемета поэтому система быстрой смены ствола была упрощена.

Защелка ствола обеспечивала его быструю замену у пулемета МГ-42 фото

Стрелок должен был только оттянуть вперед рабочие детали, отодвинуть предохранительный упор в передней части корпуса, и ствол откидывался вправо.

Действуя аккуратно, поскольку ствол был очень горячим, стрелок затем вытягивал ствол назад и тот оказывался свободным. Установка нового ствола производилась просто выполнением тех же операций в обратной последовательности. Хороший стрелок выполнял смену ствола менее чем за 6 секунд. Хотя солдаты тренировались вести огонь короткими очередями» в жарком бою это порою бывало сложно выполнить. Кроме того, увлеченное применение длинных очередей поглощало массу патронов, что означало на практике, что для переноски тяжелого боекомплекта и амуниции требовался расчет из трех человек на один пулемет.

Рычащий звук стрельбы из MG-42 был безошибочно узнаваем, напоминал собой звук рвущейся бумаги.

toparmy.ru

Немецкий МГ-34. Пулемет Второй мировой войны

После Первой мировой войны (1914-1918) Версальский договор запретил немцам разрабатывать или производить какое-либо вооружение, включая танки, подводные лодки и автоматическое оружие. Но с приходом к власти нацистов в 1930-х годах и возрождением немецкой армии большую часть ограничений в рамках Договора власти обошли, начав перевооружение для новой мировой войны. К этому времени военные стратеги Германии развили концепцию легкого портативного многоцелевого пулемета.

Воздух вместо воды

Некоторое время таким решением был МГ-13. Введенный в 1930 году, он стал переосмыслением пулемета времен Первой мировой войны с водяным охлаждением Dreyse Model 1918, модифицированного под воздушное. Он питался 25-зарядным магазином или 75-зарядным барабаном и был принят на вооружение немецкой армией в качестве стандартного пулемета. В конечном итоге пулемет был установлен на танках и самолетах люфтваффе, но в целом оказался затратным в производстве и позволял вести огонь со скоростью всего 600 выстрелов в минуту. Поэтому эта модель была снята с вооружения уже в 1934 году и распродана или помещена в хранилища.

Швейцарский вариант

Относительная неудача, которая постигла МГ-13, потребовала проведения дополнительных испытаний. Компания Rheinmetall-Borsig, занимающаяся производством оружия с 1889 года, чтобы обойти ограничения, наложенные Версальским договором, организовала создание в соседней Швейцарии теневой компании «Золотурн» и продолжила работу над новым воздушным охлаждением. Во время Первой мировой пулеметы, как правило, охлаждались водой, что осложняло их обслуживание и перевозку. Испытания проходили с начала 1930-х и вскоре завершились созданием усовершенствованной модели.

Ею стал «Золотурн МГ-30», созданный в 1930 г. Пулемет использовался в соседних Австрии и Венгрии, а также в Германии, но немецкие власти желали получить более удобное и портативное оружие, побуждая продолжить развитие линии. Вскоре был произведен МГ-15, который оказался весьма кстати в качестве оборонительного авиационного оружия и получил большие заказы после официального принятия люфтваффе.

Maschinengewehr 34

Дальнейшая эволюция этой линии породила легендарный МГ-34 – пулемет, известный также как Maschinengewehr 34, объединивший лучшие качества всех предыдущих моделей, включая МГ-30 и МГ-15. Результат оказался настолько революционным, что он стал первым настоящим единым пулеметом – многоцелевым боевым оружием, способным выполнять несколько функций без изменения своей основной конструкции. Его создателем был назван инженер-оружейник Фольмер.

Немецкая армия быстро одобрила новый пулемет, и он был принят на вооружение в течение 1936 года. Первоначально его производством занималась компания Mauserwerke AG, но вскоре она слилась с Steyr-Daimler-Puch AG и Waffenwerke Brunn. В общей сложности с 1935 по 1945 год было изготовлено 577 120 единиц.

Основные характеристики

В базовой комплектации размеры пулемета МГ-34 весьма внушительны: длина его — 1219 мм со стандартным стволом 627 мм, а вес равен 12,1 кг. В нем используется уникальный короткий ход с вращением скользящего затвора от импульса отдачи дульного усилителя отката. МГ-34 – пулемет, калибр которого был выбран специально под проверенный 7,92×57 винтовочный патрон Маузера. Скорострельность этих ранних моделей составляла 600–1000 выстрелов в минуту с возможностью выбора одиночного или автоматического режима стрельбы. Начальная скорость достигла 762 м/с, что давало возможность поражать цель на дистанциях до 1200 м. Это расстояние можно было увеличить с помощью специально разработанного станка для использования оружия в качестве тяжелого пулемета. Прицел стандартный, с шагом в 100 м до 2000 м.

Эргономичный дизайн

Ручной пулемет МГ-34 имеет линейный дизайн, при котором поддержка плеча и ствол находятся на одной воображаемой линии. Это сделано с целью обеспечения более стабильной стрельбы, но не только. Приклад является эргономичным расширением на задней панели короба, тогда как сам короб немного «горбат», с тонким профилем. Отверстия подачи и выброса легко различимы спереди и рукоятка опущена обычным способом. В передней части короба находится перфорированный кожух, охватывающий ствол внутри него. На дуле расположен конический пламегаситель. При использовании в качестве оружия поддержки пехоты под кожухом крепится складная сошка, раздвигаемая в месте соединения. Пулемет такой длины требует фронтальной поддержки, особенно когда стрелок находится в положении лежа.

Воздушное охлаждение

Оружие такого типа имеет один недостаток – зависимость от естественного охлаждения воздухом, циркулирующим около ствола во время стрельбы. Поэтому ствол помещается внутри перфорированного кожуха, чтобы такое охлаждение имело место, но это решение не позволяет вести продолжительный огонь, что крайне необходимо для оружия поддержки или подавления. Короткие контролируемые очереди были правилом для таких пулеметов. Каждые 250 выстрелов ствол необходимо было менять, а общий срок его службы составлял 6000 выстрелов. Для облегчения его смены немецкие инженеры предусмотрели возможность разблокирования приемника и «выворачивания» его из кожуха. Стрелок получал доступ к стволу внутри кожуха через открытую заднюю часть узла и мог изъять его для замены. Затем вставлялся новый холодный ствол, и огонь возобновлялся в обычном режиме.

Режимы стрельбы

Огонь открывается при нажатии на спусковой крючок, состоящий из двух частей. Верхняя секция обозначена буквой Е (Einzelfeuer) и отвечает за одиночные выстрелы, а нижняя отмечена буквой D (Dauerfeuer) и предназначена для автоматического огня. Таким образом, боец может контролировать запас боеприпасов и нагрев ствола.

Боепитание

Питанию МГ-34 также было уделено особое внимание. В стационарном состоянии оружие, как правило, питается 50-зарядным круглым барабаном или 75-зарядным двойным барабаном седельного типа (наследство дизайна МГ-15). Для облегчения нагрузки при использовании в качестве переносного оружия поддержки использовалась 50-патронная лента. При необходимости она могла быть соединена с другими лентами вплоть до полного заряда в 250 патронов. Однако использование ленты нагружает механизм и снижает темп стрельбы.

Пулеметный расчет

После того как МГ-34 был проверен на практике, им вооружили различные части немецкой армии – от специальных войск до пехоты. Один пулемет обслуживал расчет, состоявший как минимум из двух человек. Один вел стрельбу и переносил оружие в бою, а другой отвечал за боеприпасы, помогал с лентами и занимался устранением задержек. При необходимости им могли помогать дополнительные члены команды – переносить дополнительные стволы, станки или дополнительные боеприпасы.

Мастер на все руки

Конструктивно МГ-34 – пулемет настолько тактически гибкий, что он быстро перенял все возможные боевые функции. Но основным его назначением была поддержка пехоты. Для этого пулемет оборудовался сошкой, а солдаты использовали 50-зарядные ленты. Скорость огня всегда была сильной стороной оружия, но стрелки предпочитали одиночные выстрелы или очень короткие очереди для большей точности.

Высокая скорострельность была необходима, когда пулемет МГ-34 (фото его есть в обзоре) выполнял функцию зенитного для уничтожения низколетящих самолетов противника. Для этого прилагался станок с зенитной стойкой, передний и задний визиры зенитного прицела.

Тяжелый пулемет МГ-34 (фото см. в статье) для ведения непрерывного огня крепился к станку Lafette 34. Эта сборка включала в себя встроенный буферный механизм, который стабилизировал его во время стрельбы. Кроме того, на приемник устанавливался оптический прицел для лучшего слежения и поражения цели на расстоянии.

МГ-34 – пулемет, устройство которого позволяет его быструю разборку в полевых условиях, что дает возможность его чистить, смазывать и ремонтировать в короткие сроки. Точной механике устройства мог повредить любой мусор на поле боя, поэтому так было важно строго соблюдать режим обслуживания, чтобы очистить оружие от всего, что может потенциально привести к его остановке в самый неподходящий момент.

Фатальный перфекционизм

Другим недостатком МГ-34 была общая проблема всего довоенного огнестрельного оружия: производство по стандартам высокого качества, которые требуют много времени, затрат и усилий. Это привело к тому, что боевой пулемет МГ-34 постоянно находился в дефиците в течение всей войны, так как он был необходим всем немецким службам на всех фронтах. В конце концов его изготовлением были вынуждены заниматься пять заводов, и дополнительные ресурсы, время и энергия расходовались на создание дополнений для выполнения своих различных функций. Хорошее оружие оказалось слишком нежным в суровых военных условиях, что привело к разработке упрощенного варианта – в равной степени легендарного МГ-42 выпуска 1942 года.

Модификации

МГ-34 – пулемет, работа над совершенствованием которого велась и во время войны. МГ-34m отличался тяжелым кожухом, поскольку предполагалось его использование в качестве противопехотного оружия, установленного на множестве немецких бронемашин. Прототип МГ-34s и его финальный вариант МГ-34/41 получили укороченные стволы (около 560 мм) для увеличения скорострельности в роли зенитного пулемета и вели только автоматический огонь. МГ-34/41 должен был заменить МГ-34, но этого не произошло благодаря появлению эффективной серии МГ-42. МГ-34/41 никогда не был официально принят на вооружение, хотя и производился в некотором количестве.

МГ-34 Panzerlauf выполнял функцию танкового пулемета. В этих моделях использовался более тяжелый кожух с гораздо меньшим количеством отверстий. Приклад был удален для более компактного профиля в условиях ограниченного пространства внутри немецких бронемашин. Тем не менее на борту перевозился комплект для переоборудования, позволявший быстро превратить Panzerlauf в наземный легкий пулемет в случае, если от транспортного средства пришлось бы отказаться. В набор входят сошка, приклад и прицел.

Одна из последних модификаций МГ-34 – пулемет МГ-81, оборонительное зенитное оружие, заменившее устаревший МГ-15. МГ-81Z (Zwilling) стал ответвлением этой линии, по существу, соединив два МГ-34s общим пусковым механизмом. Конструкция была изменена таким образом, чтобы позволить питание пулемета с обеих сторон. Его скорострельность достигла впечатляющих 2800–3200 выстрелов в минуту. Производство этой серии было ограничено, так как МГ-34s был более необходим на других участках.

Несмотря на то что в 1942 г. появился пулемет МГ-34/42, производство МГ-34 не прерывалось до конца войны в Европе в мае 1945 г. Хотя МГ-42 был предназначен для замены МГ-34 в качестве фронтового оружия, он так и не смог достичь его довольно высоких показателей и, в конечном итоге, играл роль дополнения классическому дизайну 1930 годов.

Всемирное признание

Немецкий пулемет МГ-34 использовался не только Германией и не только во время Второй мировой. Его аналоги быстро распространились по всему миру. В числе стран, армии которых брали его на вооружение, — Алжир, Ангола, Болгария, Китай, Хорватия, Финляндия, Гвинея-Бисау, Венгрия, Израиль, Корея, Северный Вьетнам, Португалия, Саудовская Аравия, Тайвань и Турция. Пулемет использовался во время гражданской войны в Китае (1946-1950), арабо-израильского конфликта (1948), войны в Корее (1950-1953), во Вьетнаме (1955-1975). До сих пор его можно найти в отдаленных местах, где это легендарное оружие по-прежнему вступает в бой.

fb.ru

Сравнение огневой мощи советского и немецкого стрелкового (пехотного) отделения.

Минимальным тактическим подразделением пехотной дивизии Вермахта являлось . отделение пехотного взвода

(На фото 1941 года пехотное отделение Пулеметный расчет справа Слева командир отделения с автоматом…)

Численность пехотного отделения составляла 10 человек : . 1 Командир отделения (пистолет-пулемёт) — 1 чел. 2. Заместитель командира отделения (магазинная винтовка) — 1 чел. 3. Первый стрелок (Шютце) (ручной пулемет + пистолет) -. 1 чел . 4 Второй стрелок — помощник пулемётчика — (пистолет) — 1 чел. 5. Третий стрелок — помощник пулемётчика — (магазинная винтовка) — 1 чел. 6. Стрелки (магазинная винтовка) — 5 чел. На вооружении: 7 магазинных винтовок ( Маузер 98к ), 2 пистолета (Р 08 (Парабеллум) или Р 38 (Вальтер) ), 1 автомат ( МР-38 прозванный «Шмайссер» ) и 1 ручной пулемет ( MG 34 ) Основой Боевой мощи пехотного отделения являлся ручной Пулемет. На вооружении пехотного отделения Вермахта находился ручной пулемет MG 34. Ручной пулемет MG 34 имел очень хорошие тактико-технические характеристики и являлся одним из лучших ручных пулеметов времен Второй мировой войны. Ручной пулемет MG 34 снаряжался винтовочным патроном 7,92 × 57 мм Маузер , калибра 7,92 мм. Это патрон с очень высокой начальной скоростью и хорошей баллистикой, что обеспечивало пулемету высокую дальность и точность . стрельбы Прицельная дальность С сошки До 2000 м, со станка — до 3000 м. Эффективная дальность стрельбы с сошки 550 м, со станка 1800 м. Для сравнения. Ручной пулемет Дегтярева (ПД 38/40), который стоял на вооружении стрелкового отделения РККА имел прицельную дальность -1500 м, а эффективную дальность до 500 м. Дальность прямого выстрела по грудной фигуре — 375 м.

Ручной пулемет MG 34 обладал очень высокой скорострельность для того времени -. 800-900 выстрелов в минуту
. Тогда как, к примеру, ручной пулемет Дегтярева имел скорострельность 500-600 выстрелов в минуту
Таким образом Пулемет MG 34 способен был в самом буквальном смысле создавать » шквал огня «и тем самым с его помощью удавалось достигать, кроме всего прочего, мощного психологического воздействия на противника.
Довольно часто противник не выдерживал такой плотности огня и отступал. Из ручного пулемета MG 34 можно было стрелять с сошки. (на фото командир отделения ( с автоматом) и 1-й и 2-й номера отделения.) Можно было стрелять со станка, в том числе по воздушным целям. На фото 1-й и 2-й Номер А Нет Можно БЫЛО С плеча другого Стрелка Нет Можно БЫЛО устанавливать Оптический Прицел . В этом случае эффективная дальность стрельбы увеличивалась до 2500 м. Практически все стрелки немецкого пехотного отделения имели навыки обращения с пулеметом. Пулеметчиком, точнее 1-м номером, становился самый меткий стрелок в отделении. 2-й номер отделения являлся помощником 1-го номера. Во время стрельбы он придерживал пулеметную ленту, заправлял пулеметные ленты, помогал менять нагревшийся от стрельбы ствол и выполнял функции наблюдателя-корректировщика огня пулемета. 1-й и 2-й номера были вооружены пистолетами Р 08 (Парабеллум) или Р 38 (Вальтер) предназначавшихся для самообороны. В случае ранения или смерти 1-го номера, его место за пулеметом занимал 2-й номер. 3-й номер отделения находился во время наступления чуть сзади в безопасном месте. Его главной задачей было подносить боеприпасы к пулемету, набивать пулеметные ленты и прикрывать пулеметную точку с флангов. Поэтому вооружен он был уже не пистолетом, А магазинной винтовкой Маузера 98k как и остальные номера отделения с 4-го по 9-й. В случае ранения или смерти 2-го номера, занимал его место. В случае ранения или смерти 1-го и 2-го номера, вел огонь первым номером. Ручной пулемет MG 34

Командир отделения единственный в отделении, кто был вооружен автоматическим оружием. Это был пистолет-Пулемет МР40 БОЛЬШЕ Известный КАК «Шмайссер» . Патрон пистолетный 9х19 мм Парабеллум, калибр 9 мм.
В Связи СО слабостью патрона МР40 значительно уступал винтовке Mauser 98k по прицельной дальности стрельбы всего 100 м против 500 м из винтовки, при максимальной дальности 150 м, но мог осуществлять довольно плотный огонь, имея скорострельность 400 выстрелов в минуту, тогда как максимальная скорострельность винтовки Mauser 98k составляла всего 12-15 выстрелов в минуту.

Учитывая то, что в обязанности командира отделения входило общее руководство отделением, включая пулеметный расчет, то при наступлении огонь вели в основном стрелки, а потому автомат был важен в первую очередь как оружие ближнего боя от от 100 до 50 метров до передовой линии противника. Пистолет-пулемет МР40

Пулемет располагался всегда сзади наступающего пехотного отделения. Командир отделения во время наступления находился посредине отделения. Один из стрелков выполнял функции его помощника, обозначал передний край позиции отделения (белой простыней или иным маркером), обеспечивая связь отделения с командиром взвода и с соседними отделениями, следил за порядком в отделении во время наступления, передавал приказы командира отделения пулеметному расчету. Таким образом пехотное отделение представляло из себя по существу большое пулеметное отделение. Продвигаясь под мощным огневым прикрытием пулемета к линии атаки, стрелки затем с дистанции 25-40 м пускали в ход гранаты и уже в рукопашной схватке штыком и оружейным прикладом довершали поставленную задачу. Сравним немецкое пехотное отделение с советским стрелковым отделением. Советское стрелковое отделение также являлось минимальным тактическим стрелковым подразделением и являлось подразделением стрелкового взвода. (фото 1941 года. Бойцы стрелкового взвода вооружены самозарядными винтовками СВТ 40) Численность стрелкового отделения составляла 11 человек . . То есть на одного стрелка больше, чем в немецком пехотном отделении . 1 Командир отделения (самозарядная винтовка) — 1 чел. 2. Пулемётчик (пистолет и ручной пулемёт) — 1 чел . . 3 Помощник пулемётчика (самозарядная винтовка) — 1 чел . . 4 Автоматчики (пистолеты-пулемёты) — 2 чел. 5. Стрелки (самозарядные винтовки) — 6 чел. На вооружении: 8 самозарядных винтовок ( СВТ-38, СВТ-40 ), 1 пистолет ( ТТ ), 2 автомата ( пистолет- пулемет Дегтярева ППД ) и один ручной пулемет ( пулемет Дегтярева ДП-27 ). На вооружении советского стрелкового отделения, так же как у немецкого пехотного, являлся ручной пулемет. В качестве такового на вооружении стрелкового отделения находился ручной пулемет Дегтярева (ДП-27). Для стрельбы использовался единый винтовочный патрон 7,62х54 мм, калибр 7,62 мм. В отличие от немецкого ленточного MG-38 пулемет Дегтярева являлся дисковым. Что позволяло пулеметчику вести огонь практически в одиночку. В связи с тем, что у пулемета Дегтярева отсутствовала система охлаждения ствола, он довольно быстро нагревался, вследствие чего происходили отказы в стрельбе. У ДП-27 так же как и у немецкого MG34 можно было поменять в случае необходимости ствол, но его замена представляла бОльшую трудоемкость нежели замена ствола на MG.

Поэтому пулеметчик стрелял преимущественно короткими очередями. Боевая скорострельность 100-150 выстрелов в минуту.
Для сравнения: боевая скорострельность пулемета MG34 короткими очередями 60 / 120-150 выстрелов в минуту, а длинными — 300-400 выстрелов в минуту. Пулемет при стрельбе показывал неплохую кучность: сердцевина рассеивания во время стрельбы « нормальными »очередями (от 4 до 6 выстрелов) на дальности 100 метров составляла до 170 мм (по высоте и по ширине), на 200 метрах — 350 мм, на 500 метрах — 850 мм, на 800 метрах — 1600 мм (по высоте) и 1250 мм (по ширине), на 1 тыс. м — 2100 мм (по высоте) и 1850 мм (по ширине). Во время стрельбы короткими очередями (до 3 выстрелов) кучность повышалась — так например, на дальности 500 метров сердцевина рассеивания уже равнялась 650 мм, а на 1 тыс. м — 1650×1400 мм.

Существенным недостатком пулемета Дегтярева, в отличие от немецкого MG34 было заполнение диска патронами в отличие от пулеметной ленты MG. Итак, пулемет Дегтярева уступал по огневой мощи пулемету MG34. Хотя по отдельным позициям не просто не уступал, а явно превосходил немецкий пулемет.

НО КРОМЕ пулемета на вооружении советского стрелкового отделения находилась самозарядная Винтовка СВТ 38/40 .
Патрон 7,62х54, калибр 7,62 мм. Боевая скорострельность винтовки 20-25 выстрелов в минуту. Тогда как у немецкой винтовки Маузер 98к скорострельность 12-15 выстрелов в минуту практически при той же дальности стрельбы.
Обойма у СВТ 38/40 на 10 патронов, у винтовки Mauser 98k на 5, как и у советской «трехлинейки» Мосина , которая так же была на вооружении.
Но перед началом войны особенно в приграничных округах в стрелковых отделениях были не «трехлинейки», А именно СВТ 40.
Немцы называли советскую СВТ-40 «ручным пулеметом» или «автоматической винтовкой».

Значительное количество автоматических винтовок у советских стрелков стало неожиданностью для немцев в начале войны («Русские поголовно вооружены ручными пулемётами»). Командующий 2-й танковой армией Г. Гудериан в докладе об опыте боевых действий на Восточном фронте от 7 ноября 1941 года отметил: «Её (советской пехоты) вооружение ниже немецкого, за исключением автоматической винтовки . » .

Такой винтовкой было вооружено 8 из 11 стрелков советского стрелкового отделения, включая командира отделения.
Кроме того два стрелка были вооружены автоматами (пистолет-пулемет Дегтярева ППД), имевшими в отличии от немецкого «Шмайссера» МР40 с пистолетным патроном 9х19, патрон калибра 7,62 ммх25. Соответственно имел лучшие баллистические характеристики.
Огонь ППД признавался эффективным до 300 м при стрельбе одиночными выстрелами, до 200 м при стрельбе короткими очередями и до 100 м непрерывным огнём. Далее 300 м надёжное поражение цели обеспечивало ведение сосредоточенного огня из нескольких пистолетов-пулемётов. Убойная сила пули сохранялась на дистанциях до 800 м. Соответственно, в качестве основного вида огня, был установлен огонь короткими очередями, а на дистанциях менее 100 м в критический момент допускалось ведение непрерывного огня магазинами, но не более 4-х подряд во избежание перегрева.
Скорострельность — 800 выстрелов в минуту. У «Шмайссера» МР40 скорострельность 400 выстрелов в минуту.
Таким образом по скорострельности ППД практически равнялся немецкому пулемету MG-34. Барабанный магазин — 71 патрон. У MG-34 барабан с лентами «кукса» была всего на 50 патронов. Теперь сравним огневую мощь немецкого пехотного отделения и советского стрелкового отделения по дистанциям и числу стрелков, способных своим оружием вести эффективный огонь с соответствующих дистанций. Дистанция 500 м: Немецкая пехотное отделение : Пулемет MG-34 — 400 выстрелов в минуту х 1 стрелок = 800 выстрелов в минуту Винтовка Mauser 98K — 15 выстрелов в минуту х 7 стрелков = 108 выстрелов в минуту ИТОГО: 908 выстрелов в минуту. Советское стрелковое отделение: Пулемет ДП — 600 выстрелов в минуту х 1 = 600 выстрелов в минуту Винтовка СВТ40 — 25 выстрелов в минуту х 8 = 200 выстрелов в минуту ИТОГО:. 800 выстрелов в минуту На дистанции 500 м преимущество в огневой мощи у немецкого пехотного отделения 908/800 Дистанция 300 м Немецкая пехотное отделение: Пулемет MG-34 — 400 выстрелов в минуту х 1 стрелок = 800 выстрелов в минуту Винтовка Mauser 98K — 15 выстрелов в минуту х 7 стрелков = 108 выстрелов в минуту Пистолет-пулемет MP40 — 400 выстрелов в минуту х 1 стрелок = 400 выстрелов в минуту. Итого: 1308 выстрелов в минуту. Советское стрелковое отделение: Пулемет ПД — 600 выстрелов в минуту х 1 = 600 выстрелов в минуту Винтовка СВТ40 — 25 выстрелов в минуту х 8 = 200 выстрелов в минуту Пистолет-пулемет ППД — 800 выстрелов в минуту х 2 = 1600 выстрелов в минуту Итого:. 2400 выстрелов в минуту На дистанции 300 м почти двукратное преимущество в огневой мощи у стрелкового отделения 2400/1308 То есть с дистанции в 500 м огневая мощь стрелкового отделения ненамного, но уступала, а с дистанции 300 м огневая мощь почти в 2 раза превышала огневую мощь немецкого пехотного отделения. Ну а если, к примеру, у Той И Другой стороны в ходе сражения вышли из строя пулеметы ? В ЭТОМ случае на дистанции 500 м соотношение по огневой мощи становилось таким 200 / 108 в пользу советского стрелкового отделения, то есть почти двукратное преимущество. Немецкая пехотное отделение: Винтовка Mauser 98k — 15 выстрелов в минуту х 7 стрелков = 108 выстрелов в минуту ИТОГО: 108 выстрелов в минуту. Советское стрелковое отделение: Винтовка СВТ40 — 25 выстрелов в минуту х 8 = 200 выстрелов в минуту ИТОГО:. 200 выстрелов в минуту нА дистанции 300 м соотношение по огневой мощи становилось таким 1800/508 в пользу советского стрелкового отделения. То есть почти уже трехкратное преимущество. Немецкая пехотное отделение: Винтовка Mauser 98k — 15 выстрелов в минуту х 7 стрелков = 108 выстрелов в минуту Пистолет-пулемет MP40 — 400 выстрелов в минуту х 1 стрелок = 400 выстрелов в минуту. Итого: 508 выстрелов в минуту. Советское стрелковое отделение: Винтовка СВТ40 — 25 выстрелов в минуту х 8 = 200 выстрелов в минуту Пистолет-пулемет ППД — 800 выстрелов в минуту х 2 = 1600 выстрелов в минуту ИТОГО:. 1800 выстрелов в минуту Ну А если выходил из строя Только пулемет у советского стрелкового отделения ? На дистанции 500 м Немецкая пехотное Отделение: Пулемет MG-34 — 400 выстрелов в минуту х 1 стрелок = 800 выстрелов в минуту Винтовка Mauser 98K — 15 выстрелов в минуту х 7 стрелков = 108 выстрелов в минуту ИТОГО: 908 . выстрелов в минуту Советское стрелковое Отделение: Винтовка СВТ40 — 25 выстрелов в минуту х 8 = 200 выстрелов в минуту ИТОГО:. 200 выстрелов в минуту На дистанции 500 м преимущество в огневой мощи у немецкого пехотного отделения 908/200 Итого соотношение 908/200 в . пользу немецкого пехотного отделения Более Чем в 4,5 раза преимущество в огневой мощи получало немецкое пехотное Отделение. На дистанции 300 м Немецкая пехотное Отделение: Пулемет MG-34 — 400 выстрелов в минуту х 1 стрелок = 800 выстрелов в минуту Винтовка Mauser 98k — 15 выстрелов в минуту х 7 стрелков = 108 выстрелов в минуту . Пистолет-пулемет MP40 — 400 выстрелов в минуту х 1 стрелок = 400 выстрелов в минуту Итого: 1308 выстрелов в минуту. Советское стрелковое отделение: Винтовка СВТ40 — 25 выстрелов в минуту х 8 = 200 выстрелов в минуту Пистолет-пулемет ППД — 800 выстрелов в минуту х 2 = 1600 выстрелов в минуту ИТОГО: 1800 выстрелов в минуту. На дистанции 300 м преимущество в огневой мощи у советского стрелкового отделения 1800/1308 Ну А если выходил из строя Только пулемет у немецкого пехотного отделения ? На дистанции 500 м Немецкая пехотное Отделение: Пулемет MG-34 — 400 выстрелов в минуту х 1 стрелок = 800 выстрелов в минуту Винтовка Mauser 98K — 15 выстрелов в минуту х 7 стрелков = 108 выстрелов в минуту ИТОГО: 108 . выстрелов в минуту Советское стрелковое Отделение: Пулемет ПД — 600 выстрелов в минуту х 1 = 600 выстрелов в минуту Винтовка СВТ40 — 25 выстрелов в минуту х 8 = 200 выстрелов в минуту ИТОГО: 800 выстрелов в минуту. Соотношение 800/108, то есть почти 8-Кратное преимущество в огневой мощи в пользу советского стрелкового отделения На дистанции 300 м Немецкая пехотное Отделение: Пулемет MG-34 — 400 выстрелов в минуту х 1 стрелок = 800 выстрелов в минуту Винтовка Mauser 98k — 15 выстрелов в минуту х 7 стрелков = 108 выстрелов в минуту Пистолет-пулемет MP40 — 400 выстрелов в минуту х 1 стрелок = 400 выстрелов в минуту. Итого: 508 выстрелов в минуту. Советское стрелковое отделение: Пулемет ДП — 600 выстрелов в минуту х 1 = 600 выстрелов в минуту Винтовка СВТ40 — 25 выстрелов в минуту х 8 = 200 выстрелов в минуту Пистолет-пулемет ППД — 800 выстрелов в минуту х 2 = 1600 выстрелов в минуту ИТОГО: 2400 выстрелов в минуту. На дистанции 300 м преимущество в огневой мощи у советского стрелкового отделения 2400/508. Более чем в 4,5 раза. Таким образом можно сделать предварительный вывод: У немецкого пехотного отделения было преимущество по огневой мощи перед советским стрелковым отделением: 1. на дистанции 500 м в соотношении 908/800 2. на дистанции 500 м в том случае есть из строя выходил пулемет только у советского стрелкового отделения в соотношении 908/200. Более чем в 4,5 раза. У советского стрелкового отделения было преимущество по огневой мощи перед немецким пехотным отделением: 1. на дистанции 300 м в соотношении 1800/508. то есть почти трехкратное преимущество. 2. на дистанции 500 м в соотношении 2400/1308 в пользу советского стрелкового отделения в том случае, когда и у немецкого пехотного и у советского стрелкового отделений на этой дистанции выходили из строя пулеметы. В этом случае преимущество советского стрелкового отделения становилось почти двукратным. 3. На дистанции 300 м в соотношении 1800/1308 в пользу советского стрелкового отделения даже в том случае если из строя выходил пулемет только у советского стрелкового отделения. 4. На всех дистанция в том случае если из строя выходил пулемет только у немецкого пехотного отделения. Так на дистанции 500 м такое преимущество было почти в 8 раз, а на дистанции 300 м более чем в 4,5 раза. На основании этих расчетов можно сделать следующий вывод: Для советского стрелкового отделения пулемет являлся основной огневой мощью в основном на дистанции от 500 до 300 м. С дистанции 300 м у советского стрелкового отделения сохранялось преимущество в огневой мощи даже в случае выхода из строя пулемета. Более того. Огневая мощь двух советских автоматчиков была выше огневой мощи всего немецкого пехотного отделения (1600/1308) с дистанции 300 м. Для немецкого пехотного отделения пулемет являлся основой его огневой мощи на всех дистанциях. И в случае его выхода из строя отделение резко теряло огневую мощь, тогда как советское стрелковое отделение даже в этом случае с дистанции 300 м продолжало превосходить по огневой мощи немецкое пехотное отделение и могло на равных вести с ним сражение. Это обстоятельство заставляло немецких стрелков отделения не рисковать пулеметом, а потому пулеметчик держался всегда сзади своего отделения, тогда как пулеметчик советского стрелкового отделения мог выйти вперед отделения и обеспечивать оттуда прикрытие наступления своего отделения. Кроме того, не такая сильная зависимость отделения от пулемета позволяла пулеметчику часто менять позицию, в том числе под мощным огневым прикрытием своих стрелков. Исходя из этого можно сделать еще один вывод, что главной задачей для советского стрелкового отделения в противостоянии с немецким пехотным отделением, являлось в первую очередь уничтожить пулеметную точку противника. То есть именно пулемет противника был главной целью для подавления огневой мощи немецкого пехотного отделения. Таким образом пулемет для немецкого пехотного отделения являлся его самым сильным, НО в ТО Же ВРЕМЯ И самым слабым местом, потому как в основном именно на нем держалась вся основная огневая мощь немецкого пехотного отделения. Подводя общий итог, можно с уверенностью сказать, что советское стрелковое отделение, как минимальное тактическое подразделение, ничем не уступало, а скорее даже значительно превосходило по боевой мощи немецкое пехотное отделение. (Фильм о стрелковом оружии, упоминавшемся в настоящей статье).

mistervik.livejournal.com

Немецкий пулемет MG42: история и ТТХ

MG.42

Краткие ТТХ МГ-42
Калибр, мм	7,9257
Патрон, мм	7,92*57 «Mauser»
Вес на сошках, на лафете, кг	11,5; 32,0
Длина, мм	1220
Длина ствола, мм	533
Темп стрельбы, выстрелов в минуту	1200-1500
Количество патронов в ленте, шт.	50/250

Немецкий пулемет «циркулярка Гитлера», «газонокосилка» MG 42 – детище и легенда Второй Мировой. Это автоматическое орудие воплотило концепцию универсальности крупнокалиберного оружия.

Пулемет разработан и создан компанией «Гроссфусс», принят в пользование армии Германии в 1942 году.

Количество экземпляров МГ-42, выпущенных на немецких и европейских заводах, составило 400 тысяч единиц (по другим данным – чуть более 360 тыс.).

История создания

Немецкое командование, курирующее работу конструкторов, ставило к разработке пулемета жесткие требования:

Возможность использовать на всех видах станка: лафете, сошке, как зенитное орудие или танковый пулемет;
Легкий вес;
Относительно быстрое, дешевое производство;
Простота эксплуатации;
Скорострельность.

Первые попытки создать отвечающее подобным запросам оружие относятся к эпохе Первой Мировой войны. Базовой основой для конструкторских модернизаций в странах Старого света послужили MG16, MG 08/15, а также MG 15nA.

В 1939 году немецкие конструкторы первыми добились успеха в решении задачи создания универсального пулемета – на вооружение был принят MG-34, который использовали в 4 основных вариациях – ручной на сошке, станковый, танковый и зенитный.

Особенностью каждого варианта являлась модификация расположения и количество патронов в ленте/диске.

Во время боевых испытаний модель МГ-34 показала себя не только с лучшей стороны. Первая удачная модификация единого пулемета хоть и была надёжной, имела ряд недостатков – дороговизна, затратность производства и требовательность к уходу.

Детали были подвержены плюсу, а точная подгонка комплектующих порождала проблему быстрого загрязнения. Очень остро в условиях боевых действий ощущалась нужда в хороших смазочных материалах.

Именно поэтому командование поставило п

soldats.club

Боевое применение пулемета MG-34 MG-42

Один ветеран обозвал «бешеный темп стрельбы MG-42 истеричным визгом». «Я помню мою первую реакцию — изумление сокрушительной силой огня этого оружия. Боевое применение пулемета MG-34 MG-42. До этого мне казалось, что немецкий солдат редко применяет свое оружие. Он все подносил новые светлые коробки с пулеметными патронами, поэтому, казалось, они никогда не кончатся».

Все о о технических нюансах и причинах на переход к производству MG-42 в статье MG-34 и его модификация MG-42 немецкий ручной пулемет вермахта.

Боевое применение пулемета MG-34 MG-42 дивизия СС бои за Мериуполь

На фото: немецкие солдаты, у крайнего левого солдаты торчит Dreibein 34 или штатив, был разработан для использования MG34 в качестве зенитной установки. Есть споры по поводу фото, довоенное или периода войны (имеется ввиду Великая Отечественная). Как видно солдаты одеты в суконные брюки (Drillich), упразднены в 40 году, хотя встречаются на фотографиях и военной поры, как писал тут «Немецкая военная форма второй мировой войны» переход на форму происходил не единовременно, а растягивался на годы. Но есть еще две детали: на касках с обоих сторон знаки, а триколор был упразднен так же в 40 году, и темные воротники относятся к образцу униформы М36, так что скорее всего фото довоенное, уж очень много на фото не по уставу.

Довоенное фото немецких солдат, обратите внимание на крайнего левого солдата, из за спины торчит штатив для ведения огня по воздушным целям.

Это статья, попытка взглянуть на прошедшее. И роли пулемета в недавней войне. MG34 в роли зенитного пулемета на грузовике Крупп.

Стрельба по воздушным целям с использованием штатива, обратите внимание стрелок в очках, в полном соответствии с наставление по применению

Еще одно фото с использованием штатива, очки имеются, но не надеты. При стрельбе полет гильзы не предсказуем. Мое мнение по очкам можно отличить, на фото позируют солдаты или ведут бой. О сохранности личного имущества, говорит тот факт, когда немецкая армия превратилась из наступающей в отступающую, отсутствия карандаша в командирском планшете, было достаточно для попадания в штрафбат. Статья готовится, а здесь про наш штрафбат.

Еще фото пулеметный расчет ведет огонь с штатива

В немецкой армии пехотное отделение состояло из 10 солдат; из командира отделения, как правило вооружен карабином Маузер 98k, иногда МП-40.

Расчет пулемета Сталинград

Плюс шесть стрелков, вместе с заместителем, то же с карабинами Маузер. Прямо скажем пока огневая мощь не впечатляющая.

И как только ввели пулемет МГ -34 или МГ42 с расчетом, плотность огня возросла неимоверно.

Немецкий пулеметный расчет, у одного трофейная винтовка

Собственно вся оборона и тактика нападения, строилось на пулеметном расчете.

Пулеметный расчет ручного пулемета состоял из трех человек, весил около 12 кг.

Ручной пулемет MG-42 в облегченном виде, без треноги, устанавливался на две сошки, постоянно прикрепленных к оружию.

Немецкие солдаты пулеметный расчет, ствол в целях маскировки обернут белой материей

Длина сошек могла регулироваться по отдельности, поэтому пулемет можно без проблем использовать на неровных поверхностях.

Первый номер стрелок (Schuetze), в дополнение к пулемету имел пистолет, либо Вальтер Р 38, либо Парабеллум Р 08.
Второй номер, запасной ствол (в пулеметном расчете всегда было не менее одного запасного ствола), коробки с патронами, плюс личное оружие пистолет.
Третий номер коробка с патронами и карабин.

Различные варианты футляров для переноски сменных стволов к единому пулемету МГ34 42 Германия

Пулемет смонтированный на специальную треногу (станок), именовался станковый и обслуживался расчетом из пяти человек.

Пригород Сталинграда немецкий пулемет на станке 34

Вес пулемета вместе с станком 32 кг.

Расчёт станкового пулемёта MG.34 (MG.42) состоял из 5 чел.

командир расчёта
стрелок
переносчик пулемётного станка
два подносчика боеприпасов

Командир, первый и второй номер расчёта — в качестве личного оружия имели пистолеты
третий и четвёртый номера — карабин Mauser 98k.

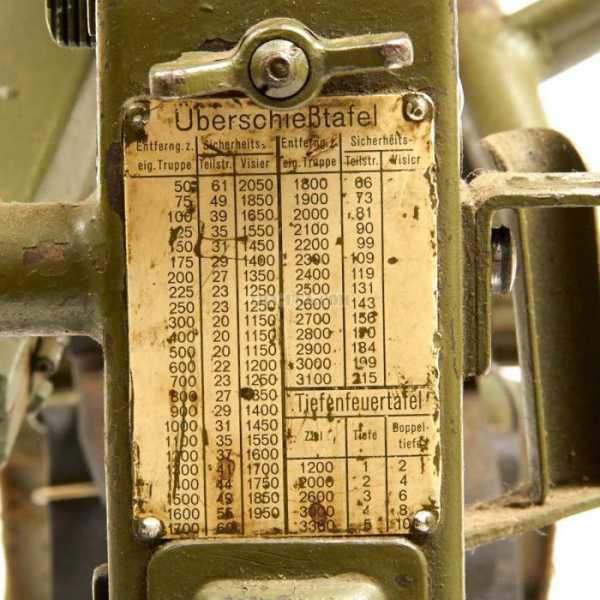

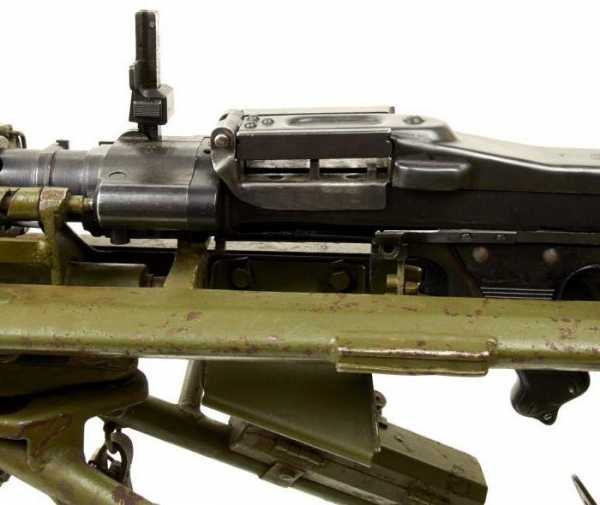

Пулемет МG-З4 монтировался на «Лафет-З4», комплектовался оптическим прицелом, с трехкратным увеличением, дальность прицельной стрельбы возрастала до двух, двух с половиной километров.

Немцы зимой пулемет мг34 42 год пулемет МG-З4 на «Лафет-З4», с оптическим прицелом

Две подушечки на фото, на передних ножках треноги опирались при переноске на спину несущего человека.

Что интересно, изготовление лафета происходило на металлорежущих станках, и по ценам обходилось для вермахта столько же, как и сам пулемет.

Пулемет MG 34

Треножный станок «Лафет -42» в отличии от «лафета-З4» имел более широко раздвинутые опоры, что придавало устойчивость пулемету при стрельбе по воздушным целям. Весил 20,5 кг, был на 3 кг легче своего предшественника, механизм автоматического рассеивания работал на принципе отдачи, следом за выстрелом происходил и подъем шарнирной части станка.

немецкий единый пулемет Mg-42 на лафете

За время производства пулеметов MG-34 и MG-42 немецкая промышленность выпустила огромное количество ЗИП, аксессуаров и дополнений к пулемету.

Пулеметы MG34 и MG42 имели огромное количество зип аксессуаров и дополнений

Вот содержимое одного из ЗИП.

ЗИП пулемета MG-34 MG-42

Стрелок мог использовать три режима; с максимальным, средним рассеиванием, и без. При использовании пулемета с станка, питание как правило было ленточным, емкость короба 150 и 250 выстрелов. Питание пулемета было строго регламентировано, и составляло около 2500 патронов, и в обозе находилось еще около 1000 патронов.

Короб с лентой на 250 патронов для пулемета

Стрельба велась первым номером, второй заправлял ленту, помогал в замене нагревшегося ствола, (как правило около 250 выстрелов), корректировал огонь пулемета.

Zamena-stvola-u-pulemeta-mg-42
Третий номер осуществлял подноску боеприпасов, прикрытие пулеметного расчета с флангов (только он один из пулеметного расчета имел винтовку).

немцы зимой пулемет мг34 42 год

Все стрелки отделения, также имели навыки владения пулеметом, который и составлял основу огневой мощи подразделения, как при наступлении для подавления огневых средств противника. Так и при обороне.

С уничтожением именно пулемета, как правило рушилась и оборона подразделения.

Боевое применение пулемета MG-34 MG-42

Единственная проблема с пулеметом MG-42 вытекала из сильной стороны пулемета, невероятный темп ведения огня, вызывающем необходимость в соответствующих объемах боеприпасов. Как результат большинство солдат немецких пехотных подразделений несли дополнительные ленты с патронами для пулеметов. И это касалось не только расчета пулемета.

При использовании стационарного пулемета на танках, бронетранспортерах, мотоциклах и в авиации, боепитание пулемета осуществлялось из магазина.

Пулеметчик с пулемётом MG 34 с двойным барабанным магазином на 75 патронов

Максимальная емкость 75 патронов, что было мало, проблема особенно чувствительна была в авиации.

Укупорка для переноски двух 75-зарядных магазинов

На фото различные варианты укупорки магазинов.

Переноска 50-патронных магазинов

Наступающее подразделение пулемет прикрывал огнем сзади, для обозначения передней линии наступающих использовали маркеры. Белая рубаха, простыня или, что то другое по предварительному согласованию.

Немецкие солдаты зима пулеметчики

Так добивались огневого воздействия именно на противника, которому в буквальном смысле не давали поднять головы.

Стрельба из пулемета с плеча второго номера, так и оглохнуть недолго

Так что и в блицкриге, а затем и при отступлении под ударами наших войск, именно пулемет МГ -34 или MG-42 являлся самым важным звеном пехотного подразделения, как минимум на уровне отделения уж точно.

toparmy.ru

Пулемет «MG 34» (Германия) — характеристики, описание, фото и схемы

MG-34
с лентой на 50 патронов в круглом коробе

Немецкий пулемёт MG 34 (maschinengewehr, 1934) предназначен для поражения живой силы противника, его легкобронированной техники и транспорта, огневой поддержки сухопутных сил.

В начале 1930-х годов на основе опыта, полученного в Первой мировой войне, немцы выдвинули концепцию так называемого универсального пулемета, который мог бы использоваться как в качестве ручного на уровне взвода пехоты, так и в качестве станкового на уровне батальона. Таким первым единым пулеметом в истории армейского стрелкового оружия стал MG-34 (Maschinengewehr-34). Он мог одновременно играть роль и легкого ручного пулемета, и станкового, используемого с пехотного или зенитного станка, и танкового, устанавливаемого на танках и боевых машинах.

После двух лет испытаний и поисков немецкие военные заказали разработку нового «универсального оружия» немецкой компании Рейнметалл (Rheinmetall-Borsig). Руководил группой разработчиков ведущий немецкий оружейник Луис Штанге (Louis Stange). За основу был взят пулемет MG-30 (Solothurn 1930), также сконструированный на Рейнметалле и поставляемый немцами в Швейцарию.

В конструировании пулемета принимали участие и другие фирмы, в частности, одним из основных конструкторов стал Генрих Фоллмер (Heinrich Vollmer), сотрудник Mauser Werke. В конечном варианте новой модели были объединены узлы и детали пулеметов фирм Mauser, Rheinmetall, Genschow, Solothurn и Simson.

В 1934 г. «7,92-мм. единый пулемет MG-34» был принят на вооружение немецкой армии, а к началу Второй мировой войны у немцев уже насчитывалось более 84 тысяч таких пулеметов.

MG-34

Кроме Rheinmetall пулемет серийно производился также заводами: Gustloff — Werke; Maget; Mauser — Werke A.G.; Steyr — Daimler — Puch A.G.; Waffenwerke Brunn A.G.

Новый пулемет весил всего 12 кг. (пулемет Максим весил 60 кг), позволял вести огонь, как одиночными выстрелами, так и очередями и в своей универсальности имел массу преимуществ. Естественно, что минимальные изменения в конструкции пулемета при смене поля деятельности были необходимы. К разным вариантам прилагались соответствующие станки. В качестве ручного пулемета на сошках MG-34 давал возможность вести плотный заградительный огонь. В качестве станкового с него можно было вести стрельбу из положений лежа, сидя и с колена. На нем даже можно было смонтировать оптический прицел для стрельбы на дистанции до 2500 м. При отсутствии станка из MG-34 можно было стрелять по воздушным и наземным целям, держа его на плече второго номера расчета. А можно было устанавливать на зенитную треногу для стрельбы по самолетам на высоте до 1 км. Отдельные модификации различались также конструкцией ствола и кожуха.

MG-34
на станке
с лентой на 250 патронов в коробе и оптическим прицелом

Пулемет MG-34 построен на основе автоматики с коротким ходом ствола. Запирание ствола осуществляется затвором с вращающейся боевой личинкой, на которой выполнены боевые упоры в виде сегментов винтовой резьбы. Запирание осуществляется за специальную муфту, жестко зафиксированную на казенной части ствола. Вращение боевой личинки затвора осуществляется при взаимодействии расположенных на ней роликов с фигурными пазами, выполненными на внутренних стенках ствольной коробки. Оси роликов расположены перпендикулярно оси затвора, на его противоположных сторонах. Кроме управления запиранием и отпиранием, эти же ролики служат и ускорителями затвора, взаимодействуя после его отпирания со специальными фигурными скосами на ствольной муфте. Для повышения надежности работы автоматики пулемет имеет дульный усилитель отката, использующий давление пороховых газов на дульный срез ствола для придания ему дополнительного ускорения при откате. Этот же дульный усилитель одновременно служит и пламегасителем. Кожух ствола цилиндрический, с круглыми вентиляционными отверстиями. У танкового варианта MG-34 кожух ствола сплошной, усиленный. Ствольная коробка цилиндрической формы, фрезерованная, соединяется с кожухом ствола продольной осью на правом боку и защелкой на левом. Ствольная коробка может откидываться относительно кожуха ствола вверх и вправо, открывая казенную часть ствола. Таким образом, смена ствола может быть осуществлена за считанные секунды, однако пулеметчику потребуется теплозащита для извлечения горячего ствола, так как он не имеет каких-либо ручек для этой цели, поэтому в комплект пулемета обязательно входила асбестовая рукавица. Горячий ствол просто извлекался из кожуха назад, на его место ставился холодный, после чего ствольная коробка поворачивалась в исходное положение.

MG-34
смена ствола

MG-34 вел огонь с открытого затвора, ударно-спусковой механизм предусматривал возможность ведения огня, как одиночными выстрелами, так и очередями. Для выбора режима огня служил сдвоенный спусковой крючок — нажатие на его верхнюю часть вызывало одиночные выстрелы, на нижнюю — автоматический огонь. Предохранитель, запиравший шептало, расположен на правой стороне пистолетной рукоятки.

Питание пулемета могло осуществляться лентой, подаваемой справа или слева. Выбор направления движение ленты осуществлялся перестановкой подающих пальцев лентопротяжного механизма, а также сменой фигурного рычага, приводящего в действие механизм и расположенного под откидной крышкой лентопротяга. Рычаг имел на своей нижней поверхности фигурный паз, в котором двигался вертикальный штифт, выполненный на верхней поверхности затвора. Стандартная металлическая лента выполнялась в виде секций по 50 патронов. В варианте ручного пулемета одна такая секция размещалась в жестяном коробе в виде усеченного конуса, крепившемся к ствольной коробке. В варианте станкового пулемета лента собиралась из 5 секций общей емкостью в 250 патронов и размещалась в отдельном коробе. При необходимости крышка ствольной коробки с рычагом лентопротяга могла быть заменена на специальную крышку с адаптером для питания из 75-патронных магазинов от авиационного пулемета MG-15. Магазины были выполнены из жести и имели форму двойного барабана, с поочередной подачей патронов из правой и левой половин.

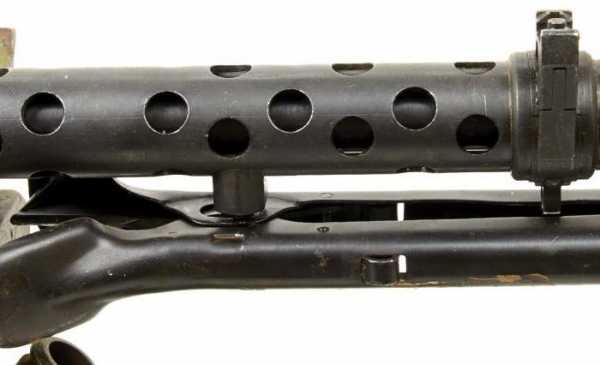

Пулемет MG-34 комплектовался складной двуногой сошкой, которая могла крепиться либо в дульной части кожуха, что обеспечивало большую стабильность пулемета при ведении огня, либо в задней части кожуха, перед ствольной коробкой, что обеспечивало больший сектор огня. В варианте станкового MG-34 размещался на станке-треноге довольно сложной конструкции. Станок имел специальные механизмы, обеспечивающие автоматическое рассеяние по дальности при стрельбе по удаленным целям, буфер отдачи, отдельный узел управления огнем, крепление для оптического прицела. Этот станок обеспечивал ведение огня только по наземным целям, но мог комплектоваться специальным адаптером для стрельбы по воздушным целям. Кроме того, имелся специальный легкий станок-тренога для стрельбы по воздушным целям.

Калибр, мм	7.92x57mm Mauser
Длина, мм	1219
Длина ствола, мм	627
Вес без патртонов, кг	10.5
Емкость магазина, кол. патронов	50, 250 (лента), 75 (магазин)
Скорострельность, выстр/мин	900

Как и некоторые другие немецкие марки оружия, MG-34 был крайне чувствителен к загрязнению. Похоже, немцам с их педантичностью и тягой к аккуратности просто в голову не могло прийти, что их оружие столкнется с совершенно негерманской грязью и пылью. Это качество пулемета значительно снижало его эффективность на Северно-Африканском и Восточном фронтах. Кроме того, его производство обходилось в 327 рейхсмарок, что было недешево по тем временам.

Все это привело к необходимости переделки MG-34. Этой проблемой в 1938 г. занялась компания Metall und Lackierwarenfabrik Johannes Grossfuss AG. В 1942 г. новый универсальный пулемет MG-42 был принят на вооружение, а уже в мае-июне этого же года пулеметы этой модели применялись в битве при Газала, в Тунисе, в составе мотострелковых частей группировки генерала Роммеля. Это была прекрасная машина, на четверть дешевле своего предшественника, не боящаяся грязи и позволяющая вести практически непрерывную стрельбу. Всего немцами было выпущено порядка 400 000 экземпляров этого оружия. Однако производство MG-34 не прекратилось вплоть до конца Второй Мировой войны, так как он продолжал использоваться в роли танкового пулемета в силу большей приспособленности к этому по сравнению с MG-42.

Модификации:
— MG 34/41 появился в результате осмысления опыта первых реальных боев начала Второй Мировой войны, когда выяснилось что увеличение темпа огня ведет к большему рассеянию по площади. Темп огня MG 34/41 был увеличен до 1200 выстрелов в минуту (у MG 34 темп огня был 800—900 выстрелов). Вес MG 34/41 немного увеличился (14 кг) по сравнению с оригиналом (12,1 кг). Было произведен ограниченный выпуск этой модификации, 300 экземпляров пулемета отправились на Восточный Фронт. На полевых испытаниях MG34/41 показал себя хуже, чем MG39/41, который позже получил обозначение MG 42.
— MG 34-T — Модификация для установки на танки, главным отличием которой был более тяжелый кожух ствола без вентиляционных отверстий.
— MG 81 — 7,92 мм авиационный пулемёт. Разработан фирмой «Mauser» на базе удачного пехотного пулемёта MG 34 в 1939 году. Разработка была направлена на уменьшение стоимости производства и возможности использования на самолётах в качестве оборонного вооружения, смонтированного на подвижном станке. Для этих целей в конструкцию были внесены изменения, позволяющие подавать ленту с любой стороны. Так же существовала модификация MG81Z, состоящая из двух пулеметов с объединенным спуском (индекс Z происходит от немецкого zwilling, двойной). Объемы производства MG 34 всегда были недостаточны, поэтому, несмотря на превосходство MG81 по ТТХ над MG15 и MG17, эти пулеметы оставались на вооружении до самого конца войны. По мере того, как Люфтваффе проигрывало битву за воздушное превосходство и приоритеты Германии в войне смещались, пулеметы MG 15 и MG 81 стали переделываться и использоваться в пехотных войсках с разной степенью успешности.

shooting-iron.ru

Единый пулемет MG-34 (Германия). — Военная История — Infanterie-Division Allenstein

Maschinengewehr 34 «MG-34».

Патрон: 7,92х57 «маузер».

Масса «тела» пулемета с сошкой: 12,10 кг.

Полная длина «тела» пулемета: 1219 мм.

Длина ствола: 627 мм.

Нарезы: 4 правосторонних с длиной хода 240 мм.

Масса ствола: 2,0 кг.

Начальная скорость пули: 775 м/с (пуля 55).

Прицельная дальность:

с сошки 2000 м.;

со станка 3000 м.

Эффективная дальность стрельбы:

с сошки 550 м.;

со станка 1800 м.

Темп стрельбы 800-900 выстр./мин.

Боевая скорострельность:

короткими очередями 60/120-150выстр./мин.;

длинными очередями 300-400 выстр./мин.

Питание:

лента на 50,100, 250 патронов;

двухбарабанный магазин на 75 патронов.

Масса патронной коробки:

с 250 патронами 8,35 кг.;

с 300 патронами 10,0 кг.

Масса пустого двухбарабанного магазина 2,27 кг.

Масса сошки 1,0 кг.

Масса легкой треноги 6,75 кг.

Масса треножного станка Lafette 34. 23,6-30,5кг.

Высота линии огня на Lafette 34 270-345 мм.

Изучение опыта Первой мировой войны и требование продвижения ручных и станковых пулеметов за передовыми пехотными подразделениями во всех видах боя, быстрого оборудования и маскировки позиций привели Управление вооружений к отказу от деления пулеметов на ручные и станковые и разработке единого или универсального пулемета, сопоставимого с ручным по подвижности и со станковым по огневой мощи, с возможностью стрельбы с сошки или со станка.

Считалось, что в ручном варианте (1е.М.G.) пулемет будет использоваться в отделении и во взводе, в станковом (s.М.G.) — в роте, а на специальной установке в качестве зенитного. В основе системы нового единого пулемета лежал образец, разработанный совместно германскими (Луис Штанге из фирмы «Рейнметалл») и швейцарскими конструкторами. «Рейнметалл» приобрела в 1929 г. в Швейцарии компанию «Золотурн» и, в соответствии с тогдашней практикой обхода версальских ограничений, использовала ее как опытно-конструкторскую и производственную базу. Наиболее интересным результатом взаимодействия «Золотурн» и«Рейнметалл-Борзиг» стала серия пулеметов, начатая моделями S2-100 или М29 (МG29) и S2-200 (Sоdа) или МGЗО. В 7,92-мм варианте использовался магазин от МG.13. Для Швейцарии эти пулеметы выпускали под 7,65-мм патрон, для поставки, в Эль-Сальвадор в 1932 г. выпустили 7-мм модификацию. Параллельно немцы приобрели акции австрийской компании «Штейр». В результате разработка конструкторской документации велась сотрудниками «Золотурн» и германскими специалистами в Дюссельдорфе, производство МG.ЗО — в «Штейр», а готовые пулеметы закупались через цюрихское акционерное общество«Штейр-Золотурн АГ».

Ручной пулемет Steyr-Solothurn S2-100(MG-29).

Ручной пулемет Steyr-Solothurn S2-200(MG-30).

МG.ЗО «Золотурн» имел воздушное охлаждение ствола, темп стрельбы 800 выстр./мин, откатный двигатель автоматики, запирание канала ствола осуществлялось поворотом затвора. При откате подвижной системы ролики затвора набегали на направляющие пазы короба, затвор поворачивался и отпирал канал ствола, предварительное страгивание гильзы в патроннике облегчало ее извлечение. Характерными чертами конструкции были способ разборки простым снятием приклада, компоновка с расположением приклада на продолжении оси канала ствола, уменьшавшая «подброс» ствола при стрельбе. Питание — из крепившегося слева магазина на 25 патронов. Расположение пистолетной рукоятки под приемным окном короба уменьшило общую длину оружия. Немаловажно на тот момент, что для производства использовались в основном токарные станки, в отличие от МG.13, где требовалась обработка деталей еще и на фрезерных станках. Всего было выпущено около 5000 МGЗО, однако большую их часть продали в Австрию (под 8-мм патрон «манлихер» М88/92) и Венгрию. Лишь незначительное число попало в Германию, где их использовали в качестве авиационных. Последние получили обозначение МG15 (от Сегаt 15, как именовался МG.29 в Германии при испытаниях). Кроме того, были созданы опытный станковый МG.16 с водяным охлаждением ствола и авиационный синхронный МG. 17.

Ручной пулемет Steyr-Solothurn S2-200 M31(Вегрия).

Авиационный пулемет MG-15.

Ручной пулемет МG.ЗО официально ввели на вооружение вермахта уже после аншлюса Австрии в 1938 г. Отметим, что магазинное питание так и не позволило достичь желаемой боевой скорострельности. В начале 1930 г. в разработку нового пулемета включилась «Маузер-Верке АГ». Пытаясь создать конкуренцию МGЗО, она представила две опытные модели. МG.31 массой около10 кг, спроектированный в филиале фирмы «Металваренфабрик Кройлинген» (Швейцария), представлял, по сути, усовершенствование схемы МG.13 «Дрейзе» и не имел успеха. MG.32 конструкции Э. Альтенбургера был ближек МGЗО, но имел другие узел запирания хотя также с поворотом затвора и ударно-спусковой механизм, быстросменный ствол, возможность установки ленточного приемника. Надульник служил пламегасителем и усилителем отдачи. МG.32 стал серьезным претендентом на победу. Фирма «Рейнметалл» также продолжила модернизацию МG.ЗО, создав ленточный приемник и добавив пружинный буфер затвора, повышавший темп стрельбы.

Ручной пулемет MG-13.

«Рейнметалл» явно обходила «Маузер» в работах, поэтому с подачи майора Риттер фон Вебера, ведавшего в Управлении вооружений разработкой автоматического оружия, окончательную доделку пулемета в 1932 г. провел Луис Штанге, использовав элементы и МGЗО «Золотурн», и пулемета «Маузер», а также разработки «Геншов» и «Зимсон» (опытный пулемет LMG.32). Большое внимание уделялось технологии производства, возможности вести его параллельно на нескольких предприятиях с использованием, по возможности, недефицитных материалов и неспециализированных станков, удобству транспортировки оружия. Запатентовала пулемет «Рейнметалл», но и другие участники не остались без вознаграждения — такие «компенсации» практиковались Управлением вооружений, позволяя отбирать лучшие модели. В результате, к моменту, когда Германия объявила об отказе от версальских ограничений и формировании вермахта, среди прочих образцов вооружения был готов и новый пулемет.

Maschinengewehr 34 «MG-34».

1 ноября 1935 г. его решили принять на вооружение, вскоре дав обозначение МG-34. Необходимость перестройки производства, задержала освоение пулемета на два года. Официально он поступил на вооружение только 24 января 1939 г.. МG-34 стал первым настоящим единым пулеметом, кроме ручного на сошке, с двух-барабанным магазином или лентой на 50 патронов, и станкового, на складном треножном станке и с металлической лентой на 250 патронов, который использовался в качестве зенитного и танкового. Масса в ручном (14,3 кг с 75 патронами) и станковом (32 кг) вариантах давала высокую маневренность, что в сочетании с высоким темпом стрельбы и боевой скорострельностью делало его лучшим среди пулеметов нормального калибра начала Второй мировой войны. Хотя изготовление пулемета требовало множества сложных операций, он был лучше предыдущих моделей приспособлен для производства на нескольких предприятиях. Отказ от Версальских ограничений и монополии «Зимсон» снизили стоимость пулемета. Все детали и механизмы пулемета монтировались в остове, который составляли шарнирно соединенные цилиндрический кожух (с надульником) и короб (с прикладом). Автоматика работала по схеме отдачи ствола с коротким ходом. Ствол помещался и двигался внутри перфорированного кожуха. Живучесть ствола составляла 5000-6000 выстрелов. Короб представлял собой достаточно сложную неразъемную сборку и соединялся с кожухом ствола продольной чекой на, правой стороне и защелкой на левой. В основе узла запирания лежала система опытного пулемета МG.32 «Маузер». Запирание канала ствола производилось поворотом боевой личинки затвора, на которой выполнялись боевые упоры в виде сегментов винтовой резьбы. Боевые упоры сцеплялись с муфтой, жестко надетой на казенную часть ствола. Вращение личинки осуществляли ролики, надетые по два на цапфы головки боевой личинки и скользившие в фигурных пазах на внутренней стороне короба. Малая масса затвора давала высокую скорость его движения после отпирания и повышение темпа стрельбы. В то же время совместная масса ствола и затвора была достаточно велика, чтобы удары подвижной системы не сбивали заметно наводку и не были бы, слишком чувствительны, для пулеметчика. Повышению темпа стрельбы и надежности работы автоматики служили и буфер с цилиндрической пружиной, смонтированный в затыльнике, и надульник-усилитель отдачи, привинченный к передней втулке кожуха и включавший также конический пламегаситель. В надульнике монтировался конический регулятор, позволявший изменять давление пороховых газов на дульный срез ствола. Ударный механизм — ударникового типа, с отдельной боевой пружиной. Выстрел производился с заднего шептала. УСМ сравнительно сложного устройства собирался в спусковой коробке, крепившейся снизу к коробу двумя шплинтами, и допускал ведение автоматического или одиночного огня, причем выбор вида огня определялся нажатием на спусковой крючок, имевший две выемки и качающийся переводчик. При нажатии на верхнюю часть крючка спуск незначительно продвигался назад вместе с разобщителем, который поворачивал спусковой рычаг, опуская шептало и спуская затвор с боевого взвода. Затвор, возвращаясь вперед, находил на разобщитель, разобщал спуск и спусковой рычаг, шептало поднималось и перехватывало затвор (одиночный огонь). При нажиме на нижнюю часть крючка сначала поворачивался смонтированный на крючке переводчик, и спуск мог продвинуться дальше, разобщитель не мог разъединяться со спусковой тягой, шептало оказывалось утопленным, и стрельба продолжалась. Соответственно на спусковом крючке снизу стояла буква D, сверху — Е. Флажковый неавтоматический предохранитель монтировался с левой стороны над спусковой скобой, служил также стопором рукоятки заряжания. Верхнее положение флажка — Р(«огонь» ), нижнее F(«предохранитель», заблокирован спусковой рычаг с шепталом).

Переводчик режимов огня.

Рукоятка заряжания располагалась в правом пазу короба и при стрельбе оставалась неподвижной. Освобожденный после нажатия на спусковой крючок затвор под действием возвратной пружины шел вперед, подхватывал патрон и досылал его в патронник. При встрече внутренних роликов боевой личинки с криволинейной поверхностью муфты ствола личинка начинала поворачиваться, производя запирание, причем повороту способствовало действие возвратной пружины через винтообразные выступы остова затвора и боевой личинки. Смонтированный в боевой личинке автоспуск обеспечивал выстрел только после полного запирания канала ствола — в конце поворота личинки скос остова затвора поднимал задний конец автоспуска, и тот спускал ударник с боевого взвода. Под действием отдачи затвор и ствол отходили назад. Наружные ролики личинки скользили по профильным поверхностям вкладышей короба, поворачивая личинку, производилось отпирание, взводился ударник, гильза извлекалась из патронника. Внутренние ролики, скользя по криволинейной поверхности муфты ствола, играли роль ускорителя затвора после отпирания. Ствол останавливался упором и возвращался вперед собственной пружиной, смонтированной в коробе. Затвор продолжал откат, отражатель ударялся о выступ вкладыша и выталкивал гильзу вниз через окно короба. Для защиты от засорения это окно прикрывал щиток, откидывавшийся при нажатии на спусковой крючок.

Пулеметы ранних серий имели регулируемый темп стрельбы от 600 до 1000 выстр./мин. Переключатель темпа монтировался в пистолетной рукоятке, но вскоре механизм регулировки и переключатель из конструкции исключили, темп стрельбы в этом случае достигал 800-900 выстр./мин (в зависимости от серии и назначения). Боевая скорострельностьв варианте ручного пулемета составляла до 100-120 выстр./мин при стрельбе короткими очередями, в станковом — 300-350 выстр./мин при стрельбе длинными очередями.

MG-34 выпуск 1942 года.

Прицельные приспособления включали откидной стоечный прицел, насеченный от 100 до 2000 м через 100 (для тяжелой пули в5) и широкую откидную мушку. Дальность стрельбы с сошки не превышала 1200 м, обычно же стреляли на меньшие дальности. Крепление сошки, выполненной, по типу МG.13, на переднюю муфту кожуха повышало устойчивость, улучшало кучность стрельбы, а способ крепления позволял укрывать пулемет на позиции, просто оттянув назад и положив на землю, и быстро поднимать на сошку. Для получения большего сектора обстрела сошку крепили на заднюю муфту кожуха.

Ствол полагалось менять через каждые 250 выстрелов. Замена ствола МО. 34 требовала не более 7 с. Пулеметчик ставил затвор на боевой взвод, нажимая на защелку короба, поворачивал короб доотказа вправо, после чего ствол извлекался в кожух вставлялся новый ствол и закреплялся резким поворотом короба до запирания защелки. Правда, замена ствола требовала специального инструмента и асбестовой рукавицы для защиты руки от ожогов. Тяжелый ствол позволял вести и более продолжительный огонь, так что МG.34 давал высокую мощность огня. В ручном варианте на МО. 34 полагался один запасной ствол (в горно-егерских частях два), в станковом -три. Запасной ствол носился в металлическом контейнере.

Различные варианты переносок для стволов.

Оригинальной чертой пулемета был сменный приемник для магазинного или ленточного питания. Специальная крышка — адаптер позволяла установить двухбарабанный жестяной магазин, аналогичный пулемету МG.15, созданному еще в 1932 г. Магазин Patronentrommel.34 состоял из двух барабанов с винтовыми подающими пружинами, заводившимися при заряжании специальными ключами. Патроны и подаватели двигались по напраювпощим спиралям. На крышке магазина имелись вырезы с метками 0, 25, 50 и 75, обозначавшими число оставшихся патронов. Заряжание магазина производилось вручную или специальной машинкой. Достоинством магазина с поочередной подачей патронов из каждого барабана кроме сравнительно большой емкости считалось сохранение равновесия пулемета по мере расходования патронов.

75-патронный магазин «Patronentrommel 34».

Имелась укупорка для переноски двух 75-зарядных магазинов.

Переноска на 2*75-патронных «Gurttromml 34».

Ленточный приемник состоял из дна и штампованной коробчатой крышки, ставившихся вместо крышки-адаптера. На вертикальной оси в крышке приемника вращался двуплечий рычаг, приводивший в движение ползун с подающим пальцем. Рычаг имел на нижней поверхности фигурный гребень, в котором двигался вертикальный штифт, выполненный на верхней поверхности затвора. Подача ленты могла производиться слева или справа — для выбора направления подачинужно было только заменить в крышке подающий рычаг (из ЗИПа) и повернуть подающий механизм и дно приемника горловинойв нужную сторону, а также переставить наконечник ленты. Использовалась нерассыпная металлическая шарнирно-звеньевая лента Gurt.34 с незамкнутым звеном, составлявшаяся из кусков, — поначалу по 25, а с 1938г. — по 50 патронов. Куски сцеплялись друг с другом и удерживались при помощи патрона, также (патроном) с одного конца ленты крепился хвостовик облегчавший заряжание пулемета. Звенья кусков соединялись проволокой, а с конца 1944 г. стержнями. Для снаряжения ленты использовались машинки моделей «34» и «41». Подача патрона из звена ленты — прямая. Лента на 50 патронов укладывалась в коническую коробку Gurtrommel.34 с откидной крышкой, крюком и защелкой, крепившуюся к зацепам дна приемника при применении пулемета в качестве ручного или зенитного. Сменный приемник и составная лента при соответствующих патронных коробках и приспособлениях для переноски магазинов делали боевое применение оружия более гибким. Правда, дно приемника крепилось слишком свободно и в полевых условиях при открытой крышке короба нередко выпадало.

Магазин на 50патронов «Gurttromml 34».

Темп стрельбы при ленточном питании был несколько ниже — часть кинетической энергии подвижной системы расходовалась на подачу ленты. Боекомплекты ручных, станковых и танковых пулеметов были строго регламентированы для каждого типа подразделений. Так, боекомплекты I и II ручного пулемета в пехотных, мотоциклетно-стрелковых, разведывательных ротах, самокатных и кавалерийских эскадронах включали по 3450 патронов (из них у пулемета и в повозках боевого обоза-2500) и различались соотношением патронов с тяжелыми, бронебойными и бронебойно-трассирующими пулями, боекомплект станкового пулемета включал 6300, а в смешанной пулеметной роте — 13500 патронов. Расчет ручного пулемета в пехотном отделении, как и в других армиях, состоял из пулеметчика и его помощника, им придавался стрелок — подносчик боеприпасов.

«Patronenkasten 36» на 150 патронов.

«Patronenkasten 34» на 250 патронов с шлейкой для переноски.

Складной треножный станок Lafette.34 был развитием опытного станка S7-300 к пулемету S2-200, имел сравнительно сложную конструкцию, но был удобен в использовании, устойчив, допускал стрельбу в широких секторах без поперечного сваливания оружия. Станок состоял из основания со штыревым вертлюгом и деталями механизма горизонтальной наводки, поворотной и качающейся частей, на которых собирались салазки с приспособлением для быстрой смены ствола прямо на станке и буферным устройством, подъемный механизм и механизм автоматического рассеивания. Буфер с двумя винтовыми пружинами улучшал кучность стрельбы. К основанию станка крепились задние ноги постоянной длины и телескопическая передняя нога, связанная с задними растяжкой. Пулемет (с сошкой в переднем положении) крепился на салазки станка с помощью хомута салазок и цапф короба пулемета. Станок имел собственный спусковой механизм с переводчиком режимов огня, рукоятка спуска допускала работу в рукавицах. Идея механизма автоматического рассеивания в глубину была позаимствована от опытного станка «Мадсен» (выполненный по типу «Мадсена» станок испытывался в Германии с пулеметом МG.08/15). Механизм работал за счет отдачи оружия, изменяя после каждого выстрела подъем качающейся части станка, мог устанавливаться в три положения: без рассеивания, со средним рассеиванием и с максимальным рассеиванием. На люльке станка предусматривалось крепление оптического прицела МGZ.34 призматического типа с кратностью усиления Зх, допускавшего огонь прямой наводкой до 3000 м и непрямой наводкой — до 3500 м. Затем появился прицел МGZ.40.

MG-34 на «Lafette 34».

В станковом варианте использовалось только ленточное питание из ленты на 250-300 патронов (5-6 кусков) в патронной коробке. Станок предназначался для стрельбы по наземным целям из положения лежа, сидя и с колена, но можно было установить и съемную телескопическую зенитную стойку с вертлюгом и вести огонь по воздушным целям на дальности до 1000 м (с колена или стоя). Пулемет снабжался кольцевым зенитным прицелом, крепившимся на кожух. Для переноски станок имел ремни, а передняя нога — подушки, позволявшие комфортно носить станок за спиной. Пулемет МG.34 и станок были удобны для перевозки во вьюках, на мотоциклах или велосипедах. Поскольку моторизация вермахта еще только разворачивалась, для перевозки пулемета с имуществом приняли запряжную двуконную повозку MG-Wagen 34. Зенитную стрельбу из ручного пулемета наводчик мог вести и с плеча второго номера расчета, который поворачивался к пулеметчику спиной и для большей устойчивости удерживал пулемет за ноги сошки. Для установки на автомашины служила выдвижная зенитная стойка с вертлюгом. Существовали также мотоциклетная установка (в коляске), капонирная установка с телескопическим оптическим прицелом и увеличенной патронной коробкой для лент. Наследием траншейного опыта Первой мировой войны было съемное приспособление для стрельбы с бруствера с отдельным опущенным вниз прикладом, спуском и перископическим приспособлением.

Cпаренная зенитная пулеметная установка Lafette 36 «Zwillingssokel 36».

Для нужд ПВО применялась легкая алюминиевая зенитная тренога Dreibein34 с телескопическими ногами и спаренная зенитная пулеметная установка Lafette 36 «Zwillingssokel 36» с круговым обстрелом. Зенитная тренога обеспечивала углы возвышения от -14 до +73° и высоту линии огня от 360 до 1700-1800 м. Зенитная тренога модели «40» отличалась укороченными ногами. На тумбовой опоре Lafette 36 крепился верхний станок с сидением и рамой, на которой крепились два пулемета, патронные коробки с лентами на 150 патронов, рукоятки управления. Пулеметы имели единый спуск, на кронштейне крепился кольцевой зенитный прицел. Установка имела углы возвышения от -10 до +90°.

Установка-прицеп LF-5 для 2-х спаренных пулеметов МГ-34 1938г.

Верховное командование выдало заказ и на буксируемую установку для ПВО пехотных частей на марше. В зенитные роты дивизий ввели одноосные MG Wagen 36 (она же LF 5 — Infanterrie fahrzeuge 5) с Lafette 36 и 36-ю запасными лентами, цеплявшиеся к запряжному передку. В 1936 г. разработали установку Lafette 36 на шасси легких бронемашин (Kfz 4), а конные повозки МG-Wagen 36 стали изымать из войск уже в 1941 г.

Танковый кожух на пулемет MG34.

Танковый 7,92-мм пулемет МG.34-Т в целом повторял схему МG.34, снабжался сплошным кожухом ствола и гильзосборником. Подобно другим танковым пулеметам, он мог при необходимости и использоваться как ручной — для этого в танке или бронемашине возились приклад, сошка, съемная мушка, крепление для зенитного прицела, ремень для переноски. Пулемет без приклада крепился спаренно с пушкой, а в варианте курсового — в шаровой (карданной) установке Kugelblendе 30 (при броне толщиной 30 мм). Затем, с ростом толщины брони танков появилась установка Kugelblendе 50 (броня толщиной 50 мм), в танке «Тигр» — Kugelblendе 100, в танке «Тигр II» — Kugelblendе 150. Зенитные пулеметы танков и бронемашин ставились на шкворневых или турельных установках. Танковые пулеметы использовали ленты на 100 или 150 патронов. Заметим, что фирма «Маузер» пытаясь обеспечить большую настильность и бронепробиваемость,разработала танковый пулемет EW141 под мощный патрон 7,92-мм ПТР, но он остался опытным. Использованию MG.34 в качестве авиационного помешали его масса и недостаточный темп стрельбы — здесь его обошел МG.81 фирмы «Маузер».

MG-81Z.

Ручной пулемет MG-81 1944 год.

Масштабы производства, несмотря на поглощение оружейной промышленности Австрии и Чехословакии, отставали от роста вермахта, и к началу Второй мировой войны из имевшихся в войсках 126800 пулеметов МG.34 составляли только 84078 (т.е. 66,3%). Всего германские вооруженные силы на 1 сентября 1939 г. имели 175176 пулеметов. Кроме МG.34 числилось: МG.08,08/15 и МG. 13 — 42722 штуки; ZB-26 -31204; ZB-37, МGЗО, М/07/12 «Шварцлозе», М/07/24«Шварцлозе» — 17172. В 1940 г. из 147700 пулеметов германской армии МG.34 составляли уже более половины. Войска «первой линии» были снабжены едиными МG.34 в достаточном количестве. Хотя в целом пулемет зарекомендовал себя добротным, надежным и метким оружием, он оказался весьма чувствительным к износу деталей и состоянию смазки, что особенно явно проявилось на Восточном фронте зимой 1941-1942 гг. Главными же недостатками МG.34 были сложность его производства и точная пригонка деталей особенно затвора и деталей УСМ), повышавшая чувствительность к засорению. Конструкция включала более 100 деталей, а количество деталей станка лафета было почти вдвое большим. Сложность МG.34 требовала от пулеметчиков сравнительно высокой квалификации.

К выпуску МG.34 в годы войны привлекли пять предприятий с высокой точностью производства: «Маузер-Верке», «Густлов-Верке», «Магет» в Германии; а также взятые без боя и разрушений «Штейр» и «Зброевка Брно» («Ваффенфабрик Брюнн»). Маркировка пулемета включала выбитый сверху в задней части короба индекс «МG.34», заводской номер и код производителя: аr-«Маузер»,bpr — «Гроссфусс», dbf — «Густлов», cra — «Магет», dot или dov — «Ваффенфабрик Брюнн»,Ьпг — «Штейр».

После принятия МG.42 производство МG.34 (в основном комплектов запчастей) продолжали до конца войны только в Штейр и Брно. Прежде всего, это было связано с использованием МG.34 в роли танкового пулемета. Всего в 1936-1942 гг. выпустили 345109 МG.34, а до конца войны около 400 тыс. Управление вооружений с сентября 1939 по март 1945 г. приняло 354020 таких пулеметов. В литературе приводятся такие цифры приемки: 1939 г. — 12730, 1940 г. – 55350, 1941 г. — 81467, 1942 г. — 64593, 1943 г. — 49890, 1944 г. — 61342, 1945 г. — 19647. Эти цифры, естественно, расходятся с цифрами производства по годам. В люфтваффе в 1940 г. поставили 348 пулеметов МG.34, в кригсмарине в 1940-1943 гг. — 10827, в войска CC в 1940-1942 гг. — 587. На март 1945 г. в войсках насчитывалось 77288 МG.34 Во время войны МС.34 также поставлялись за границу, например, в Португалию, где он под обозначением М944 состоял на вооружении с 1944 г. до середины 1970-х гг.

Для упрощения производства в 1941 г. пулемет модернизировали, получив следующие модификации:

МG.34S с укороченным до 500 м стволом и облегченным затвором, измененными усилителем отдачи и буфером, темп стрельбы увеличился до 1200 и даже до 1700 выстр./мин. Затвор вместо двух пар сегментных получил два больших боевых упора, упрощен и утяжелен ударник; питание — только ленточное, огонь — только автоматический (упрощен спуск). Войсковые испытания опытной партии из 300 пулеметов (их сбросили германским войскам в «Демянском котле») выявили их низкую надежность (из-за возросшей силы удара подвижных частей).

МG. 34/41 был еще более упрощен в плане технологии производства, его масса составила 13,0 кг, длина — 1120 мм при длине ствола 560 мм, облегчение затвора повысило темп стрельбы до1400 выстр./мин. Ствол имел дульное утолщение, возвратную пружину выполняли из витой проволоки, изменили пистолетную рукоятку. Пулемет должен был служить прежде всего как зенитный или авиационный, на станок ставиться не мог; был выпущен в количестве 1707 единиц. В 1942 г. работы над этой системой прекратили. Куда рациональнее оказалось создание нового пулемета.

После войны МG. 34 использовались в Чехословакии (в Брно их выпускали и после 1945 г.), во Франции, Израиле, воевали во Вьетнаме и на Ближнем Востоке (в Ливане они встречались еще в 1976 г.), в некоторых странах Африки. В войсках территориальной обороны Норвегии МG.34 оставался на вооружении и в 1980-е гг.

http://peredovaya.ru/?ref=462e55lu

vsevteme.ru

MG-34 и его модификация MG-42 немецкий ручной пулемет вермахта фото

MG-34 и его модификация MG-42 немецкий ручной пулемет вермахта фото

Немецкий МГ-34. Пулемет Второй мировой войны

Воздух вместо воды

Швейцарский вариант

Maschinengewehr 34

Основные характеристики

Эргономичный дизайн

Воздушное охлаждение

Режимы стрельбы

Боепитание

Пулеметный расчет

Мастер на все руки

Фатальный перфекционизм

Модификации

Всемирное признание

Сравнение огневой мощи советского и немецкого стрелкового (пехотного) отделения.

Немецкий пулемет MG42: история и ТТХ

История создания

Боевое применение пулемета MG-34 MG-42

Пулемет «MG 34» (Германия) — характеристики, описание, фото и схемы

Единый пулемет MG-34 (Германия). — Военная История — Infanterie-Division Allenstein

Добавить комментарий Отменить ответ
