Крылатые и баллистические ракеты – «Фау-1» и «Фау-2»

Исследования космического пространства – это та сфера научного познания, которой современный человек, не без основания, может гордиться. Запуск первого спутника, знаменитое гагаринское «поехали», первые шаги человека на Луне – все это несомненные достижения, что золотыми буквами вписаны в историю нашей цивилизации. Однако мало кто знает, что космические полеты стали результатом развития ракетных технологий, создававшихся, в первую очередь, для военных целей. Более того, первыми успехами в покорении космического пространства мы обязаны настоящему прорыву в развитии ракетной техники, который был сделан в нацистской Германии.

Именно в Третьем Рейхе были сделаны первые серийные крылатые и баллистические ракеты – «Фау-1» и «Фау-2», руководство гитлеровской Германии рассчитывало, что это оружие сможет переломить ход Второй мировой войны и спасти страну от поражения. Однако этого не могло сделать никакое «сверхоружие».

Создатель немецкой баллистической ракеты «Фау-2» Вернер фон Браун, человек, грезивший о космических полетах, сказал после того, как первые его изделия упали на Лондон: «Ракета показала себя безупречно. Но упала не на ту планету…».

Немного истории

В XX столетии немецкие конструкторы внесли значительный вклад в развитие военной техники. В нацистской Германии были созданы самые продвинутые и прогрессивные образцы военной техники. Немцы первыми придумали кассетные боеприпасы, занимались разработкой боеприпасов объемного взрыва, разработали промежуточный патрон и серийное оружие под него. Однако особенно впечатляют достижения германской конструкторской мысли в области ракетных технологий и реактивного движения. Первый ПТУР, первые зенитные ракеты и ракеты класса «воздух-воздух» — всему этому мы обязаны «сумрачному тевтонскому гению».

Но самыми известными образцами ракетного оружия, придуманного в Третьем Рейхе, конечно же, стали ракеты «Фау-1» и «Фау-2». В отличие от многих других разработок, это «оружие возмездия» было запущено в серию и успешно применялось.

Почему именно в Германии произошел значительный прорыв в области ракетных технологий и создания боевых ракет?

После поражения в Первой мировой войне союзники сделали все возможное, чтобы немецкая армия никогда снова не обрела былое могущество. Немцам было запрещено заниматься разработкой многих видов оружия, а германской армии воспрещалось иметь танки, самолеты, боевые корабли. Однако в тексте Версальских соглашений не было ни слова о разработках ракетного оружия.

Как создавалась «Фау-1»

Разработки немецкой крылатой ракеты (или самолета-снаряда) «Фау-1» начались еще в первой половине 30-х годов. Этим проектом занималась компания Fieseler, которая специализировалась на выпуске беспилотных аппаратов-мишеней для тренировки расчетов ПВО.

В 1941 году проект самолета-снаряда Fi-10 был представлен на рассмотрение Министерства авиации. Основной «изюминкой» аппарата был пульсирующий воздушно-реактивный двигатель, созданный в 30-е годы талантливым немецким конструктором Паулем Шмидтом. Двигатель был воплощен в металле в 1938 году.

Он был очень дешев в производстве, а в качестве топлива использовался обычный авиационный керосин, по своим характеристикам отлично подходил для крылатой ракеты. Что может быть лучше для одноразового летательного аппарата?

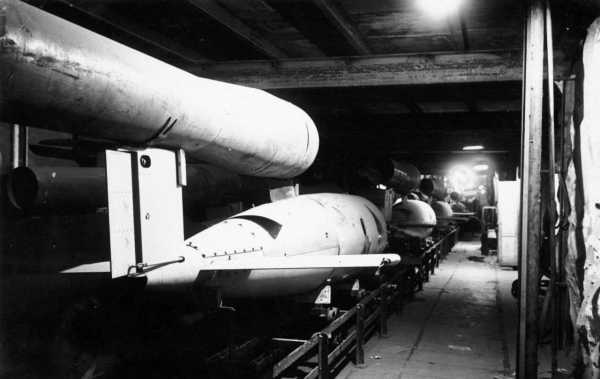

Серийное производство ракет началось в 1942 году на острове Узедом. Там был расположен концентрационный лагерь, нацисты активно использовали труд заключенных.

Применение

Боевое развертывание «Фау-1» стартовало в 1943 году. Около сотни позиций для запуска этих ракет были созданы в северной Франции. В июне 1944 года состоялось первое применение «Фау-1», немцы нанесли удар по английской столице.

После этого обстрелы Лондона проводились практически ежедневно. За две недели «Фау-1» убили почти 2400 человек. Всего за годы войны немцы изготовили почти 30 тысяч самолетов-снарядов, около 10 тысяч из них было запущено по Англии, 3200 долетели до ее территории, 2500 упали на Лондон. В результате обстрелов более шести тысяч человек были убиты, более семнадцати – ранены, разрушению подверглись около 20 тысяч строений.

Примерно пятая часть ракет отказывали во время запуска, 25% «Фау-1» было уничтожено английской авиацией, 17% — зенитной артиллерией, 20% ракет не долетело до английской территории и упало в море.

После высадки союзников на континенте, немцы нанесли несколько ракетных ударов по территории Бельгии и даже выпустили несколько «Фау-1» по Парижу.

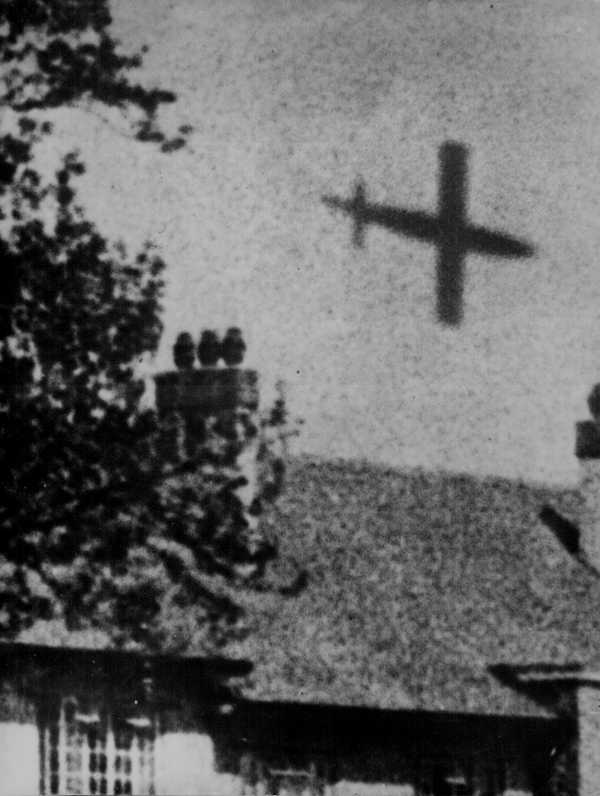

Англичане называли ракеты «Фау-1» «жужжащими бомбами» (buzz bomb), из-за звука, который издавал двигатель ракеты.

Достоинства и недостатки

«Фау-1», несомненно, являлось эффективным видом оружия. Эти ракеты были дешевы и просты в производстве.

Для того чтобы противостоять новой угрозе, англичанам пришлось задействовать большое количество истребителей, зенитных орудий, РЛС и квалифицированного персонала. Затраты Великобритании на противоракетную оборону значительно превосходили средства, которые были вложены Третьим Рейхом на разработку и производство «Фау-1», даже не принимая во внимание ущерб, причиненный самими ракетами. Не следует забывать и психологический эффект, который оказывали ракетные удары на мирное население.

Сбивать эти ракеты было очень сложно. В первую очередь их было непросто обнаружить, а после обнаружения на перехват оставалось очень мало времени.

Однако были у этого «сверхоружия» и слабые стороны. Учитывая тот факт, что «Фау-1» была первой в мире серийной крылатой ракетой, в этом нет ничего удивительного. Главным из них являлось полное отсутствие маневренности.

После запуска ракета летела строго по прямой, после определенного количества километров двигатель выключался, и ракета пикировала на цель. «Фау-1» не могла уйти от истребителя, не провести маневр при обстреле с земли – любое изменение траектории приводило к падению аппарата.

Этим научились пользоваться английские летчики: они легонько подталкивали концом крыла ракету или воздействовали на нее воздушным потоком от винта. Расстреливать в воздухе аппарат с тонной взрывчатки было довольно рискованным делом.

Позже англичане придумали еще более эффективный способ борьбы с «Фау-1». Узнать об эффективности обстрелов немцы могли только от своих агентов, к 1944 году англичане контролировали всю немецкую агентурную сеть. Английская разведка стала передавать немцам дезинформацию о результатах обстрелов, добиваясь того, чтобы гитлеровцы выставляли на «Фау-1» неверное полетное задание. В результате этого ракеты чаще всего не долетали до районов с высокой плотностью населения.

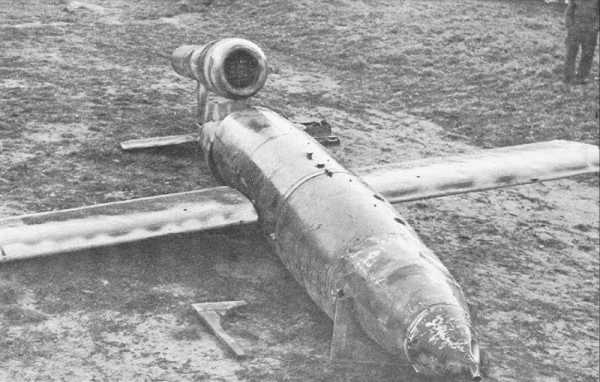

Описание конструкции

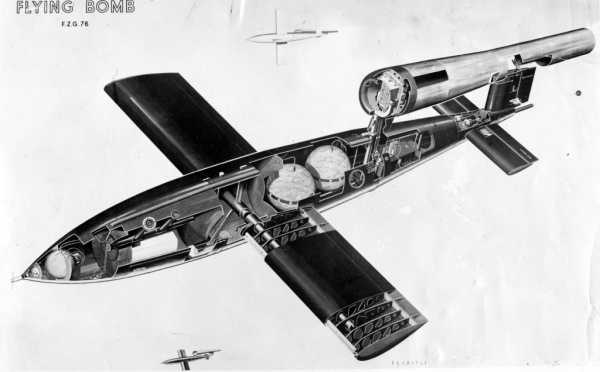

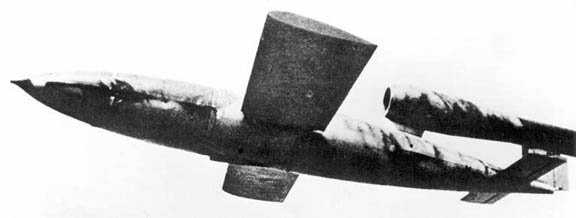

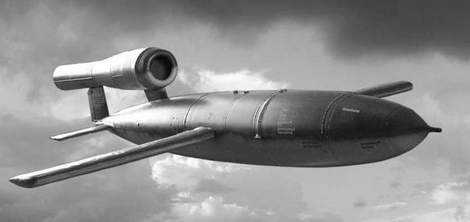

Фюзеляж «Фау-1» имел веретенообразную форму, он был изготовлен из стальных листов при помощи сварки. В средней части корпуса находились крылья длиной 1 метр. Над задней частью фюзеляжа располагался пульсирующий воздушно-реактивный двигатель (ПуВРД).

Двигатель состоял из цилиндрической камеры сгорания и длинного сопла меньшего диаметра. Основными преимуществами ПуВРД были его простота и дешевизна, которые и позволили запустить крылатую ракету в массовое производство.

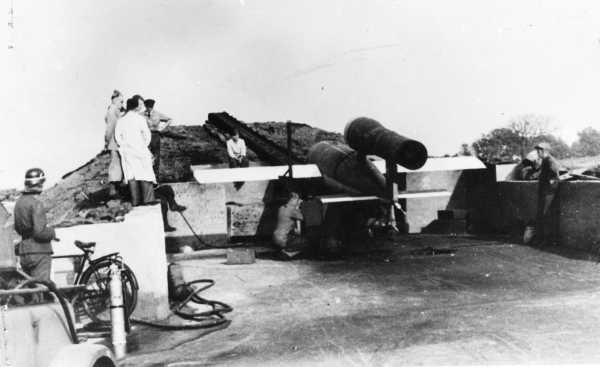

Для того чтобы двигатель ракеты заработал, ракету следовало разогнать до скорости 240 км/ч. Для этого использовались специальные разгонные пусковые установки.

Стабилизация «Фау-1» достигалась за счет использования главного гироскопа, данные которого суммировались с показаниями двух дополнительных гироскопов, а также с информацией, поступающего от датчика высоты.

Управление рулями производилось с помощью сжатого воздуха. Дальность полета определялась показанием механического счетчика, который был снабжен лопастями и расположен в носу ракеты. Лопасти вращались набегающим потоком воздуха, после достижения требуемого количества оборотов ракета пикировала на цель.

«Фау-2»

Еще одним образцом немецкого «оружия возмездия» была баллистическая ракета «Фау-2». Пропаганда Третьего Рейха называла ее «сверхоружием», которому по силам изменить ход войны.

Немцы использовали эту ракету для нанесения ударов по Великобритании, больше всего от нее досталось английской столице.

Первый запуск был произведен в 1942 году, а первый боевой пуск – в 1944. Баллистическая ракета «Фау-2» совершила первый в мире суборбитальный полет, поднявшись на высоту 188 км.

История создания и применения

Работы над созданием ракетных двигателей на жидком топливе начались в Германии еще в 20-х годах прошлого столетия. В 1931 году немецкими конструкторами Риделем и Небелем был создан первый жидкотопливный ракетный двигатель с характеристиками, подходящими для практического использования.
В этот период в сфере создания ракет начинает трудиться будущий «отец» «Фау-2» Вернер фон Браун.

В 1941 году Браун завершил разработку ракеты А-4, которая работала на смеси жидкого кислорода и этанола. Именно А-4 и стала прототипом боевой ракеты «Фау-2».

Запуски «Фау-2» активно проводились до конца 1942 года, после чего были свернуты по экономическим соображениям. Дело в том, что только треть запущенных ракет успешно поражали свои цели. А денег на свои изыскания Браун тратил столько, сколько уходило на производство всей бронетехники для немецкой армии в 1940 году.

Поэтому бюджет «ракетного барона» (так неофициально называли фон Брауна) был значительно урезан. В это время была готова «Фау-1», которая была гораздо дешевле.

В 1943 году англичане разбомбили ракетный центр в Пенемюнде, чем почти на полгода приостановили работы гитлеровцев в этом направлении.

Гитлер вспомнил о баллистических ракетах только в конце 1943 года и восстановил финансирование работ.

8 сентября 1944 года был произведен первый ракетный удар «Фау-2» по Лондону. Ракета попала в жилой квартал и образовала воронку глубиной в десять метров.

К тому времени лондонцы уже «привыкли» к жужжащему звуку «Фау-1», но здесь никакого жужжания не было. Англичане не сразу поняли, что против них было применено новое оружие.

Однако эффективность «Фау-2» была довольно низкой. Эта ракеты имела невысокую точность (только половина попадала в круг с диаметров 10 км), около 2 тыс. аппаратов взорвались во время пуска или сразу после него.

Да и стоила эта ракета очень дорого. Министр вооружения Германии Альберт Шпеер в своих мемуарах назвал создание «Фау-2» ошибкой. По его мнению, не следовало тратить ограниченные ресурсы, которыми располагала воюющая страна, на столь дорогой и малоэффективный проект, а использовать их на создание зенитной ракеты для защиты немецких городов от бомбардировок союзников.

Кроме Англии, немцы использовали данную баллистическую ракету для ударов по Антверпену после захвата его войсками союзников.

Описание конструкции

«Фау-2» — это баллистическая ракета с вертикальным взлетом, предназначенная для поражения крупных неподвижных целей. Форма корпуса ракеты – веретенообразная, у основания располагались четыре стабилизатора.

Длина «Фау-2» составляла более 14 метров, а стартовая масса – почти 13 тонн, из которых почти тонна приходилась на боевую часть.

Ракета состояла из четырех отсеков: приборного, боевого, топливного и хвостового.

«Фау-2» оснащалась жидкотопливным двигателем, горючим выступал этиловый спирт, а окислителем – жидкий кислород. Боевая часть содержала аммотол, в верхней части боевого отсека находился чувствительный контактный взрыватель.

Ниже боевого отсека располагался отсек управления, в котором находилось радиооборудование. Центральную часть ракеты занимал топливный отсек, ниже него находился двигатель и два турбонасоса.

Радиус действия «Фау-2» составлял 320 км, она могла достигать 100 км высоты.

Технические характеристики

Ниже приведены технические характеристики баллистической ракеты «Фау-2» и крылатой ракеты «Фау-1».

«Фау-1»

Максимальная скорость полёта, км/ч	550-660
Максимальная дальность полёта, км	240
Практический потолок, м	2700
Снаряжённая масса, кг	2160
Вес боевой части, кг	830
Точность попадания (КВО), км	0,9
Длина, м	8,325
Размах крыльев, м	5,37

«Фау-2»

Стартовый вес, кг	12 800
Вес топлива, кг	8 760
Вес боевого заряда, кг	980
Общая длина, мм	14 300
Наибольший диаметр, мм	1 650
Размах стабилизаторов, мм	3 520
Наибольшая скорость, м/с	1 560
Наибольшая дальность, км	260-320
Наибольшая высота полёта, км	188
Силовая установка:
количество двигателей, шт.	1
Тяга, кг/с	25 400
общее количество горючего, доставляемого в камеру сгорания, кг/с	125
удельная тяга, кг/с	100
полная тяга, кг/с	27 250
продолжительность работы на полной мощности, с	70

Видео о ракетах «Фау-1» и «Фау-2»

militaryarms.ru

Тайны ракеты Фау-2. «Чудо-оружие» нацистской Германии » Военное обозрение

Работы по созданию баллистических и крылатых ракет начались в кайзеровской Германии еще в конце Первой мировой войны. Тогда инженер Г.Оберт создал проект большой ракеты на жидком топливе, оснащенной боевым зарядом. Предположительная дальность ее полета составляла несколько сот километров. Офицер авиации Р.Небель работал над созданием авиационных ракет, предназначенных для поражения наземных объектов. В 1920-х годах Оберт, Небель, братья Вальтер и Ридель проводили первые эксперименты с ракетными двигателями и разрабатывали проекты баллистических ракет. «В один прекрасный день, — утверждал Небель, — ракеты, подобные этой, вытеснят артиллерию и даже бомбардировщики на свалку истории».
В 1929-м министр Рейхсвера отдал секретный приказ начальнику отдела баллистики и боеприпасов Управления вооружения германской армии Беккеру об определении возможности увеличения дальности стрельбы артсистем, включая использование ракетных двигателей в военных целях.

Для проведения экспериментов в 1931-м при отделе баллистики была образована группа из нескольких сотрудников по исследованию двигателей на жидком топливе под руководством капитана В.Дорнбергера. Через год недалеко от Берлина в Кумерсдорфе он организовал экспериментальную лабораторию по практическому созданию жидкостных реактивных двигателей для баллистических ракет. А в октябре 1932-го в эту лабораторию пришел работать Вернер фон Браун, вскоре ставший ведущим конструктором ракет и первым помощником Дорнбергера.
В 1932-м к команде Дорнбергера присоединились инженер В. Ридель и механик Г.Грюнов. Группа начала свою деятельность со сбора статистических данных, основанных на бесчисленных испытаниях своих и сторонних ракетных двигателей, изучались зависимости соотношения топлива и окислителя, охлаждения камеры сгорания и способов зажигания. Одним из первых двигателей был «Хейландт», со стальной камерой сгорания и электрической пусковой свечой.
С двигателем работал механик К.Вахрмке. Во время одного из испытательных пусков произошел взрыв и Вахрмке погиб.

Испытания продолжил механик А.Рудольф. В 1934-м была зафиксирована тяга в 122 кгс. В том же году снимали характеристики сЖРД конструкции фон Брауна и Риделя, созданного для «Агрегата-1» (ракета А-1) взлетным весом 150 кг. Двигатель развивал тягу 296 кгс. Топливный бак, разделенный герметичной перегородкой, содержал в нижней части спирт, а в верхней — жидкий кислород. Ракета оказалась неудачной.
А-2 имела такие же габариты и стартовую массу, что и А-1.
Полигон Кумерсдорф был уже мал для реальных пусков, и в декабре 1934-го две ракеты, «Макс» и «Мориц», поднялись с острова Боркум. Полет на высоту 2,2 км длился всего 16 секунд. Но по тем временам это был впечатляющий результат.
В 1936-м фон Брауну удалось уговорить командование Люфтваффе выкупить большую территорию близ рыбацкой деревеньки Пенемюнде на острове Узедом. На строительство ракетного центра были выделены средства. Центр, обозначенный в документах аббревиатурой НАР, а позднее -HVP, располагался в незаселенной местности, и ракетные стрельбы можно было производить на дальность около 300 км в северо-восточном направлении, траектория полета проходила над морем.
В 1936-м специальная конференция приняла решение создать «Армейскую экспериментальную станцию», которая должна была стать совместным испытательным центром ВВС и армии под общим руководством вермахта. Командиром полигона назначили В.Дорнбергера.
Третья ракета фон Брауна, названная «Агрегат А-3», взлетела только в 1937-м. Все это время было потрачено на проектирование надежного ЖРД с вытеснительной системой подачи компонентов топлива. Новый двигатель вобрал в себя все передовые технологические достижения Германии.
«Агрегат А-3» представлял собой веретенообразное тело с четырьмя длинными стабилизаторами. Внутри корпуса ракеты располагались бак с азотом, емкость жидкого кислорода, контейнер с парашютной системой для приборов регистрации, бак с горючим и двигатель.

Для стабилизации А-3 и управления ее пространственным положением использовались молибденовые газовые рули. В системе управления использовались три позиционных гироскопа, соединенные с демпфирующими гироскопами и датчиками ускорения.
Ракетный центр Пенемюнде еще не был готов для эксплуатации, и запуск ракет А-3 с бетонной платформы решили провести на маленьком островке в 8 км от острова Узедом. Но, увы, все четыре пуска оказались неудачными.
Техническое задание на проект новой ракеты Дорнбергер и фон Браун получили от главнокомандующего сухопутными войсками Германии генерала Фрича. «Агрегат А-4» со стартовой массой 12т должен был доставить заряд весом 1 т на расстояние 300 км, но постоянные неудачи с А-3 приводили в уныние как ракетчиков, так и командование вермахта. На многие месяцы затягивались сроки разработки боевой ракеты А-4, над которой уже трудились более 120 сотрудников центра Пенемюнде. Поэтому параллельно с работами по А-4 решили создать и уменьшенный вариант ракеты — А-5.
На проектирование А-5 затратили два года и летом 1938-го провели первые ее запуски.
Затем, в 1939-м на базе А-5 разработали ракету А-6, предназначенную для достижения сверхзвуковых скоростей, оставшуюся только на бумаге.
В проекте остался и разработанный в 1941-м агрегат А-7 — крылатая ракета, предназначенная для экспериментальных пусков с самолета на высоте 12000 м.
С 1941-го по 1944-й годы происходило развитие А-восьмой, которая ко времени прекращения разработок стала базовой для ракеты А-9. Ракета А-8 создавалась на основе А-4 и А-6, но также не воплотилась в металле.
Таким образом, основным следует считать агрегат А-4. Через десять лет после начала теоретических исследований и шести лет практических работ эта ракета имела следующие характеристики: длина 14 м, диаметр 1,65 м, размах стабилизаторов 3,55 м, стартовая масса 12,9т, вес боеголовки 1 т, дальность 275 км.

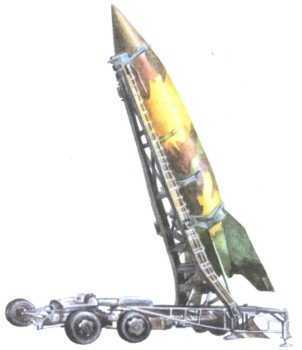

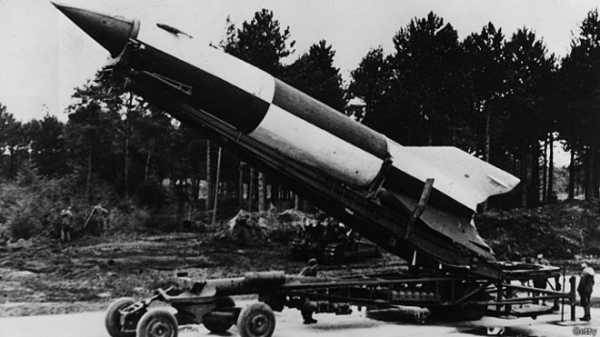

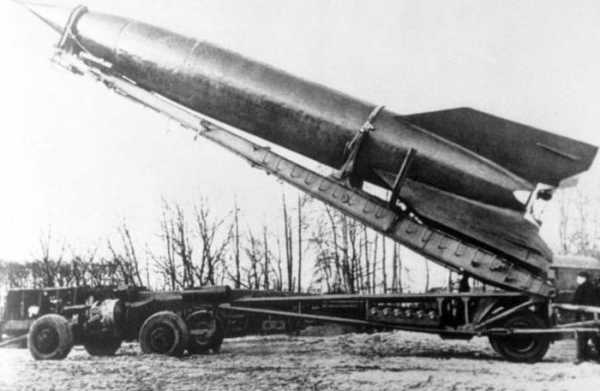

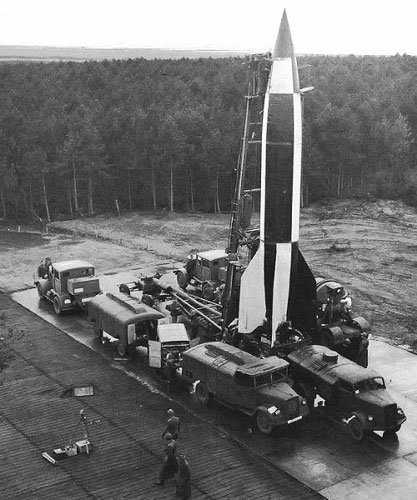

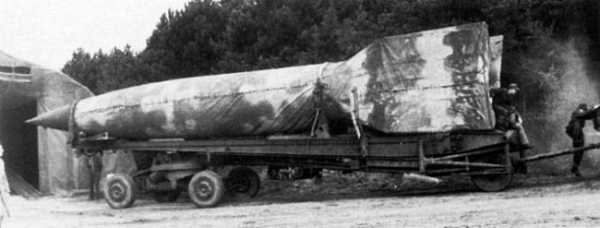

Ракета А-4 на лафете транспортера

Первые пуски А-4 должны были начаться весной 1942-го. Но 18 апреля первый прототип А-4 V-1 взорвался на пусковом столе во время предварительного прогрева двигателя. Снижение уровня ассигнований отодвинуло начало комплексных летных испытаний на лето. Попытка запуска ракеты А-4 V-2, состоявшаяся 13 июня, на которой присутствовали министр вооружения и боеприпасов Альберт Шпеер и генерал-инспектор Люфтваффе Эрхард Мильх, окончились неудачей. На 94-й секунде полета из-за отказа системы управления ракета упала в 1,5 км от точки пуска. Через два месяца А-4 V-3 также не достигла необходимой дальности. И только 3 октября 1942-го четвертая ракета А-4 V-4 пролетела 192 км на высоте 96 км и разорвалась в 4 км от намеченной цели. С этого момента работы проходили все более удачно, и до июня 1943-го удалось осуществить 31 запуск.

Спустя восемь месяцев специально созданной комиссии по ракетам дальнего действия были продемонстрированы пуски двух ракет А-4, точно поразивших условные цели. Эффект удачных стартов А-4 произвел ошеломляющее впечатление на Шпеера и гросс-адмирала Деница, которые безоговорочно поверили в возможность при помощи нового «чуда-оружия» поставить на колени правительства и население многих стран.

Еще в декабре 1942-го был издан приказ о развертывании массового производства ракеты А-4 и ее компонентов в Пенемюнде и на заводах «Цеппелин». В январе 1943-го при министерстве вооружений создается комитет по А-4 под общим руководством Г.Дегенкольба.
Экстренные меры дали положительный результат. 7 июля 1943-го начальник ракетного центра в Пенемюнде Дорнбергер, технический директор фон Браун и начальник полигона Штейнгоф выступили с докладом об испытании «оружия возмездия» в ставке Гитлера «Вольфшанц» в Восточной Пруссии. Был продемонстрирован цветной фильм о первом удачном запуске ракеты А-4 с комментариями фон Брауна, а Дорнбергер выступил с подробным докладом. Гитлер был буквально заворожен увиденным. 28-летнему фон Брауну присвоили звание профессора, а руководство полигона добилось получения вне очереди необходимых материалов и квалифицированных кадров для массового производства своего детища.

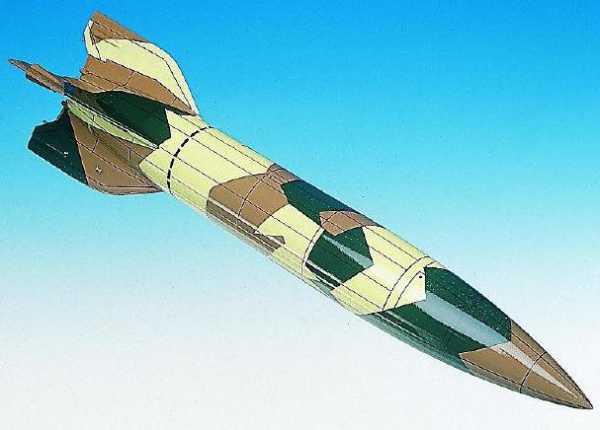

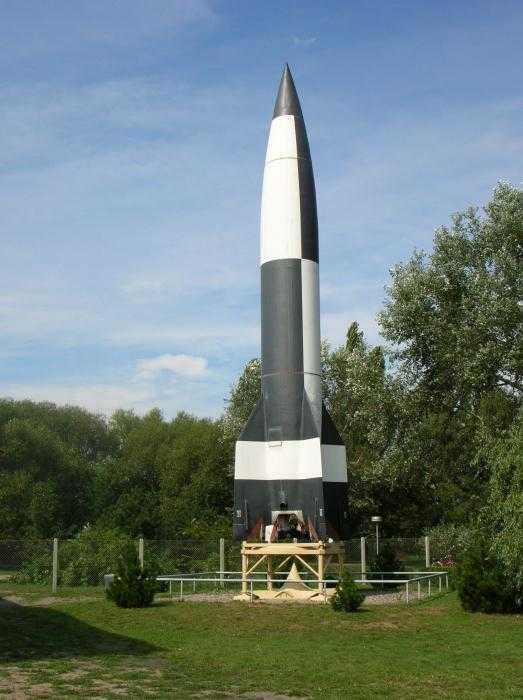

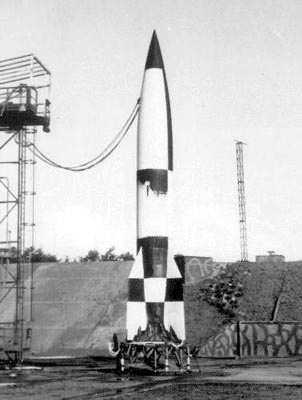

Ракета А-4 (V-2)

Но на пути серийного производства встала основная проблема ракет — их надежность. К сентябрю 1943-го показатель успешных пусков составлял лишь 10-20%. Ракеты взрывались на всех участках траектории: на старте, при подъеме и при подлете к цели. Только в марте 1944-го стало ясно, что сильная вибрация ослабляла резьбовые соединения топливопроводов. Спирт испарялся и смешивался с парогазом (кислород плюс водяной пар). «Адская смесь» попадала на раскаленное сопло двигателя, далее следовал пожар и взрыв. Вторая причина подрывов — слишком чувствительный импульсный детонатор.
По расчетам командования вермахта, по Лондону необходимо было наносить удары каждые 20 минут. Для круглосуточного обстрела требовалось около сотни А-4. Но чтобы обеспечить такой темп стрельбы, три ракетосборочных завода в Пенемюнде, Винер-Нойштатте и Фридрихсхафене должны отгружать около 3 тысяч ракет в месяц!

В июле 1943-го изготовили 300 ракет, которые пришлось истратить на экспериментальные пуски. Серийный же выпуск все еще не был налажен. Однако с января 1944-го и до начала ракетных обстрелов британской столицы произвели 1588 Фау-2.
Запуск 900 ракет Фау-2 в месяц требовал 13000 т жидкого кислорода, 4000 т этилового спирта, 2000 т метанола, 500 т перекиси водорода, 1500 т взрывчатки и большое количество других компонентов. Для серийного выпуска ракет необходимо было экстренно построить новые заводы по производству различных материалов, полуфабрикатов и заготовок.
В денежном выражении при запланированном производстве 12000 ракет (30 штук в сутки) одна Фау-2 обошлась бы в 6 раз дешевле бомбардировщика, которого в среднем хватало на 4-5 боевых вылетов.
Первое учебно-боевое подразделение ракет V-2 (читается «Фау-2») было сформировано в июле 1943-го В августе разработали структурную организацию и штатное расписание спецчастей в составе двух дивизионов, один из которых был подвижным (между мысом Гри-Нэ и полуостровом Контантен на северо-западе Франции) и три стационарных в районах Ваттон, Визерн и Соттеваст. Командование сухопутных войск с такой организацией согласилось и назначило Дорнбергера специальным армейским комиссаром по баллистическим ракетам.

Каждый подвижный дивизион должен был запускать 27, а стационарный — 54 ракеты в сутки. Защищенная стартовая позиция явилась крупным инженерным сооружением с бетонным куполом, в котором оборудовали зоны сборки, обслуживания, казарму, кухню и медпункт. Внутри позиции пролегала железнодорожная ветка, выходящая к забетонированной стартовой площадке. На самой площадке устанавливался пусковой стол, а все необходимое для старта было размещено на автомобилях и бронетранспортерах.
В начале декабря 1943-го был создан 65-й армеский корпус спецназначения ракет Фау-1 и Фау-2 под командованием генерал-лейтенанта артиллерии Э.Хейнемана. Формирование ракетных частей и строительство боевых позиций не компенсировало отсутствия необходимого количества ракет для начала массированных пусков. Среди руководителей вермахта весь проект А-4 со временем стал восприниматься как трата попусту денег и квалифицированной рабочей силы.
Первые разрозненные сведения о Фау-2 начали поступать в аналитический центр британской разведки только летом 1944-го, когда 13 июня при испытании радиокомандной системы на «Агрегате А-4» в результате ошибки оператора ракета изменила траекторию и через 5 минут взорвалась в воздухе над юго-западной частью Швеции, вблизи города Кальмара. 31 июля англичане обменяли 12 контейнеров с обломками упавшей ракеты на несколько передвижных радиолокаторов. Примерно через месяце Лондон доставили и фрагменты одной из серийных ракет, добытых польскими партизанами из района Сариаки.
Оценив реальность угрозы от дальнобойного оружия немцев, англо-американская авиация в мае 1943-го ввела в действие план «Пойнт-блэнк» (удары по предприятиям ракетного производства). Английские бомбардировщики провели серию налетов, целью которых был завод фирмы «Цеппелин» во Фридрихсхафене, где производили окончательную сборку Фау-2.
Американские самолеты разбомбили и промышленные корпуса заводов в Винер-Нойштадте, изготавливавшие отдельные компоненты ракет. Особыми объектами для бомбардировок стали химические предприятия, производившие перекись водорода. Это было ошибкой, так как к тому времени еще не были выяснены компоненты ракетного топлива Фау-2, что не позволило на первом этапе бомбардировок парализовать выпуск спирта и жидкого кислорода. Затем произвели перенацеливание бомбардировочной авиации на стартовые позиции ракет. В августе 1943-го полностью разрушили стационарную позицию в Ваттоне, а вот подготовленные позиции легкого типа потерь не понесли из-за того, что считались второстепенными объектами.
Следующими целями союзников стали базы снабжения и стационарные склады. Ситуация для немецких ракетчиков осложнялась. Однако основная причина оттягивания начала массового применения ракет — отсутствие доведенного образца Фау-2. Но этому были свои объяснения.
Только летом 1944-го удалось выяснить странные закономерности подрыва ракет в конце траектории и на подлете к цели. Это срабатывал чувствительный детонатор, но времени для доводки его импульсной системы не оставалось. С одной стороны, командование вермахта требовало начать массированное применение ракетного оружия, с другой — этому противостояли такие обстоятельства, как наступление советских войск, перенесение боевых действий на территорию Польши и приближение линии фронта к полигону Близка. В июле 1944-го немцам снова пришлось переносить испытательный центр на новую позицию в Хельдекрауте, в 15 км от города Тухепь.

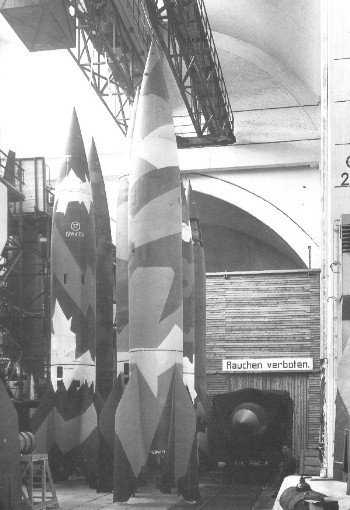

Камуфляжная схема ракеты А-4

За время семимесячного применения баллистических ракет по городам Англии и Бельгии выпущено около 4300 Фау-2. По Англии произведено 1402 пуска, из которых только 1054 (75%) достигли территории Соединенного Королевства, а на Лондон упало всего 517 ракет. Людские потери составили 9277 человек, из них 2754 убитых и 6523 раненых.
Гитлеровскому командованию до самого конца войны так и не удалось добиться массового нанесения ракетных ударов. Тем более не стоит говорить о разрушении целых городов и промышленных районов. Была явно переоценена возможность «оружия возмездия», которая, по замыслу руководителей гитлеровской Германии, должна была вызвать ужас, панику и паралич в лагере противника. Но ракетное оружие того технического уровня никоим образом не могло изменить ни ход войны в пользу Германии, ни предотвратить краха фашистского режима.
Тем не менее, география целей, которых достигли Фау-2, очень внушительна. Это — Лондон, Южная Англия, Антверпен, Льеж, Брюссель, Париж, Лиль, Люксембург, Ремаген, Гаага…
В конце 1943-го был разработан проект «Лафференц», по которому предполагалось в начале 1944-го нанести ракетами Фау-2 удары по территории Соединенных Штатов. Для выполнения этой операции гитлеровское руководство заручилось поддержкой командования военно-морского флота. На подводных лодках планировалось транспортировать по три огромных, 30-метровых контейнера через всю Атлантику. Внутри каждого из них должны были находиться ракета, баки с топливом и окислителем, водный балласт и контрольно-пусковая аппаратура. Прибыв в точку пуска, экипаж субмарины обязан был перевести контейнеры в вертикальное положение, произвести проверку и предстартовую подготовку ракет… Но времени катастрофически не хватало: война приближалась к завершению.
С 1941-то, когда агрегат А-4 начал принимать конкретные черты, группа фон Брауна предприняла попытки увеличить дальность полета будущей ракеты. Проработки носили двойной характер: чисто военный и космический. Предполагалось, что на завершающем этапе крылатая ракета, планируя, сможет преодолеть расстояние 450-590 км за 17 мин. И вот осенью 1944-го построили два прототипа ракеты A-4d, оснащенные стреловидными крыльями в средней части корпуса размахом 6,1 м с увеличенными рулевыми поверхностями.
Первый запуск A-4d произвели 8 января 1945-го, но на высоте 30 м отказала система управления, и ракета потерпела аварию. Второй запуск 24 января конструкторы посчитали удачным, несмотря на то, что на конечном участке траектории у ракеты разрушились консоли крыла. Вернер фон Браун утверждал, что агрегат A-4d был первым крылатым аппаратом, проникшим за звуковой барьер.
Дальнейшие работы по агрегату А-4d не проводились, но именно он стал основой для нового прототипа новой ракеты А-9. В этом проекте предусматривалось более широко применять легкие сплавы, усовершенствованные двигатели, а выбор компонентов топлива аналогичен с проектом А-6.
Во время планирования А-9 должна была управляться при помощи двух радиолокаторов, измеряющих дальность и углы линии визирования на снаряд. Над целью ракету предполагалось переводить в крутое пикирование со сверхзвуковой скоростью. Были уже разработаны несколько вариантов аэродинамических компоновок, но трудности с реализацией A-4d остановили и практические работы по ракете А-9.
К ней вернулись при разработке большой составной ракеты, получившей обозначение А-9/А-10. Этот гигант высотой 26 м и взлетным весом порядка 85 т начали разрабатывать еще в 1941-1942 годах. Ракету предполагалось применить против целей на Атлантическом побережье Соединенных Штатов, а стартовые позиции разместить в Португалии или на западе Франции.

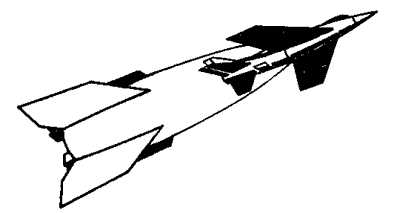

Крылатая ракета А-9 в пилотируемом варианте

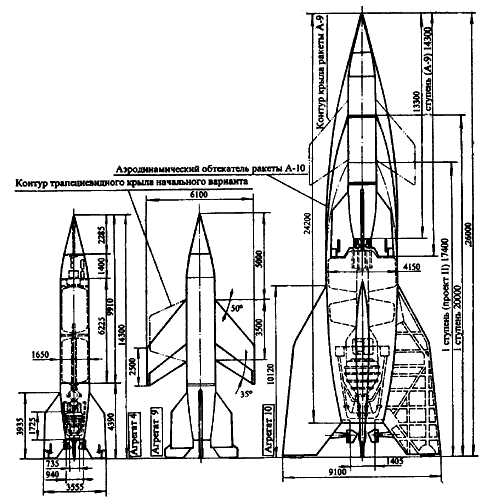

Ракеты дальнего действия А-4, А-9 и А-10

А-10 предположительно должна была доставить вторую ступень на высоту 24 км с максимальной скоростью 4250 км/ч. Затем в отделившейся первой ступени срабатывал самораскрывающийся парашют, для спасения стартового двигателя. Вторая ступень набирала высоту до 160 км и скорость около 10000 км/ч. Затем она должна была пролететь баллистический участок траектории и войти в плотные слои атмосферы, где на высоте 4550 м совершить переход к планирующему полету. Расчетная дальность ее -4800 км.
После стремительного наступления советских войск в январе-феврале 1945-го руководство Пенемюнде получило приказ эвакуировать все возможное оборудование, документацию, ракеты и технический персонал центра в Нордхаузен
Последние обстрелы мирных городов с применением ракет Фау-1 и Фау-2 произошли 27 марта 1945-го. Времени было в обрез, и эсэсовцы не успели полностью разрушить все производственное оборудование и готовую продукцию, которую не удавалось эвакуировать. При этом было уничтожено более 30 тысяч военнопленных и политзаключенных, занятых на строительстве сверхсекретных объектов.
В июне 1946-го в 3-й отдел НИИ-88 (Государственный НИИ реактивного вооружения N88 Министерства вооружения СССР), возглавляемый С.П.Королевым, привезли из Германии отдельные узлы и агрегаты ракеты Фау-2, а также некоторые чертежи и рабочие документы. Создали группу, куда вошли А.Исаев, А.Березняк, Н.Пилюгин, В.Мишин, Л.Воскресенский и другие. В кратчайшие сроки были восстановлены компоновка ракеты, ее пневмогидросистема, а также произведен расчет траектории. В пражском техническом архиве нашли чертежи ракеты Фау-2, по которым удалось восстановить полный комплект технической документации.
На основе изученных материалов, С.Королев предложил начать разработку ракеты дальнего действия для поражения целей на расстоянии до 600 км, но многие влиятельные лица в военно-политическом руководстве Советского Союза настоятельно рекомендовали создавать ракетные войска, базируясь на уже отработанном немецком образце. Ракетное стрельбище, а позднее — полигон Капустин Яр оборудовали в 1946-м.
К этому времени немецкие специалисты, прежде работавшие на советских ракетчиков в Германии в так называемом «институте Рабе» в Блёйшероде и «Миттельверке» в Нордхаузене, были переведены в Москву, где они возглавили целые параллельные направления теоретических исследований: доктор Вольф — баллистика, доктор Умифенбах — двигательные системы, инженер Мюллер — статистика и доктор Хох — системы управления.
Под руководством немецких специалистов на полигоне Капустин Яр в октябре 1947-го состоялся первый пуск трофейной ракеты А-4, изготовление которых некоторое время было вновь налажено на заводе в Блейшероде в советской зоне оккупации. Нашим ракетчикам во время старта ассистировала группа немецких экспертов во главе с ближайшим помощником фон Брауна инженером Х.Греттрупом, которые в СССР занимались налаживанием производства А-4 и изготовлением для нее приборного оборудования. Последующие запуски проходили с переменным успехом. Из 11 стартов в октябре-ноябре 6 закончились авариями.
Ко второй половине 1947-го уже был готов комплект документации на первую советскую баллистическую ракету, получившую индекс Р-1. Она имела ту же конструктивно-компоновочную схему немецкого прототипа, однако введением новых решений удалось повысить надежность системы управления и двигательной установки. Более прочные конструкционные материалы привели к снижению сухого веса ракеты и усилению ее отдельных элементов, а расширенное применение неметаллических материалов отечественного производства позволило резко повысить надежность и долговечность некоторых агрегатов и всей ракеты в целом, особенно в зимних условиях.
Первая Р-1 взлетела с полигона Капустин Яр 10 октября 1948-го, достигнув дальности 278 км. В1948-1949 годах проведены две серии пусков ракет Р-1. Причем, из 29 запущенных ракет аварии потерпели лишь три. Были превышены данные А-4 по дальности на 20 км, а точность попадания в цель возросла в два раза.
Для ракеты Р-1 в ОКБ-456 под руководством В.Глушко разработали кислородно-спиртовой ЖРД РД-100 тягой 27,2 т, аналогом которого был двигатель ракеты А-4. Однако в результате теоретических анализов и экспериментальных работ оказалось возможным повысить тягу до 37т, что позволило параллельно с созданием Р-1 начать разработку более совершенной ракеты Р-2.
Для снижения веса новой ракеты топливный бак сделали несущим, установили отделяемую головную часть, а герметичный приборный отсек установили непосредственно над двигательным. Комплекс мер по снижению веса, разработка новых навигационных приборов, боковая коррекция траектории выведения позволили достичь дальности полета 554 км.
Наступили 1950-е годы. У бывших союзников уже заканчивался запас трофейныхФау-2. Разобранные и распиленные они занимали свое заслуженное место в музеях и технических вузах. Ракета А-4 уходила в небытие, становилась историей. Ее нелегкая военная карьера переросла в служение космической науке, открыв человечеству путь к началу бесконечного познания Вселенной.

Геофизические ракеты В-1А и LC-3 «Бампер»

Теперь более подробно рассмотрим конструкцию Фау-2.
Баллистическая ракета дальнего действия А-4 со свободным вертикальным стартом класса «земля-земля» предназначена для поражения площадных целей с заранее заданными координатами. На ней был установлен ЖРД с турбонасосной подачей двухкомпонентного топлива. Органами управления ракеты являлись аэродинамические и газовые рули. Вид управления — автономный с частичным радиоуправлением в декартовой системе координат. Метод автономного управления — стабилизация и программное управление.
Технологически А-4 разделена на 4 агрегата: боеголовку, приборный, баковый и хвостовой отсеки. Такое разделение снаряда выбрано из условий его транспортировки. Боевой заряд помещался в коническом головном отсеке, в верхней части которого находился ударный импульсный взрыватель.
Четыре стабилизатора крепились фланцевыми стыками к хвостовому отсеку. Внутри каждого стабилизатора размещены электромотор, вал, цепной привод аэродинамического руля и рулевая машина отклонения газового руля.
Основными агрегатами ЖРД ракеты являлись камера сгорания, турбонасос, парогазогенератор, баки с перекисью водорода и продукты натрия, семибаллонная батарея со сжатым воздухом.
Двигатель создавал тягу 25 т на уровне моря и около 30 т в разреженном пространстве. Камера сгорания грушевидной формы состояла из внутренней и внешней оболочек.
Органами управления А-4 служили электрические рулевые машины газовых рулей и аэродинамические рули. Для компенсации бокового сноса применялась система радиоуправления. Два наземных передатчика излучали сигналы в плоскости стрельбы, а антенны приемников были расположены на стабилизаторах хвостового оперения ракеты.
Скорость, при достижении которой подавалась радиокоманда на выключение двигателя, определялась с помощью радиолокатора. Автомат стабилизации включал в себя гироскопические приборы «Горизонт» и «Вертикант», усилительно-преобразовательные блоки, электродвигатели, рулевые машины и связанные с ними аэродинамические и газовые рули.
Каковы же итоги запусков? 44% от общего количества выпущенных Фау-2 упали в радиусе 5 км отточки прицеливания. Модифицированные ракеты с наведением по направляющему радиолучу на активном участке траектории имели боковое отклонение, не превышающее 1,5 км. Точность наведения с применением только гироскопического управления составляла примерно 1 градус, а боковое отклонение плюс-минус 4 км при дальности до цели 250 км.

ТЕХНИЧЕСКИЕ ДАННЫЕ ФАУ-2

Длина, м 14
Макс. диаметр, м 1,65
Размах стабилизатора, м 2,55
Стартовый вес, кг 12900
Вес боевой части, кг 1000
Вес ракеты без топлива и боевого заряда, кг 4000
Двигатель ЖРД с макс. тягой, т 25
Макс. скорость, м/сек 1700
Температура внешн. оболочки ракеты в полете, град. С 700
Высота полета при пуске на макс, дальность, км 80-100
Максимальная дальность полета, км 250-300
Время полета, мин. 5

Компоновочная схема ракеты А-4

topwar.ru

ФАУ-2 (ракета) — сверхоружие Третьего рейха

Каких только легенд в настоящее время не ходит о временах Третьего рейха! Самолеты с обратной стреловидностью крыла, реактивная авиация и «летающие блюдца», сверхсекретные исследовательские лаборатории Аненербе, расположенные чуть ли не в километрах под землей…

Большая часть всего этого – обычные выдумки и откровенный бред. Но была одна отрасль, в которой немцы действительно продвинулись достаточно далеко, — ракетная техника. Их ФАУ-2, «Оружие возмездия», действительно была технологическим прорывом. Особенно «оценили» мощь этих ракет англичане, так как данное оружие создавалось и использовалось для атак на Лондон.

Краткий исторический экскурс

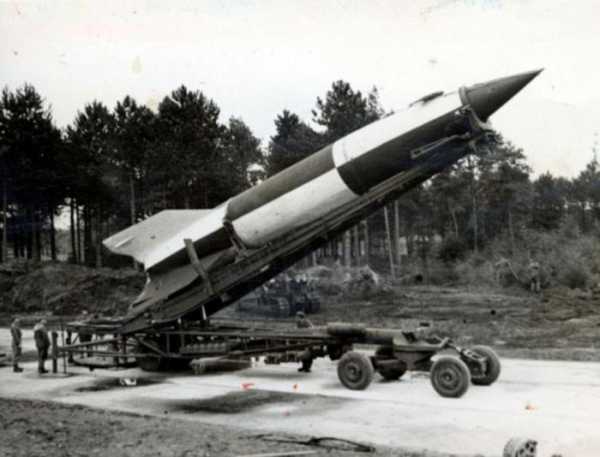

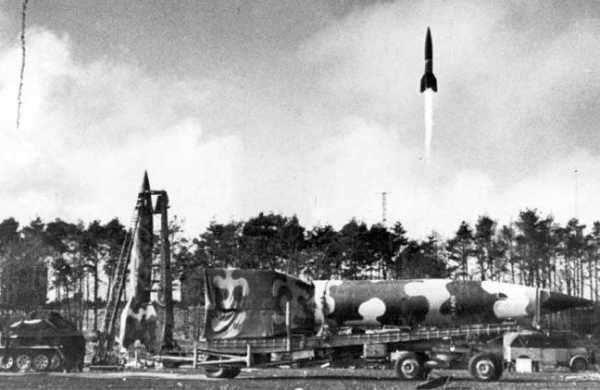

Каждая ФАУ-2 запускалась со специальной стартовой мобильной установки. На борту каждой ракеты, имевшей длину 14 метров, находилась почти тонна взрывчатки. Впервые ракета этого типа упала на Лондон в начале сентября 1944 года. После нее осталась десятиметровая воронка, трое убитых и 22 раненных человека.

До нее немцы уже использовали самолет-снаряд ФАУ-1, но эта техника представляла собой принципиально новый образчик вооружения. Ракета подлетала к цели всего за пять минут, за счет чего средства обнаружения того периода оказались перед ней совершенно бессильны. С исторической точки зрения, ФАУ-2 представляет последнюю попытку немецкой оборонной промышленности повернуть ход войны в свою пользу. На исход Второй мировой их «супероружие» никакого влияния не оказало, зато оно стало важной вехой в развитии мирового ракетостроения и освоения космического пространства.

Свидетели впоследствии вспоминали, что в воздух поднимались огромные кучи осколков, причем все это сопровождалось страшным грохотом. Запуск самих ракет проходил практически беззвучно: в большинстве случаев об этом событии напоминал лишь легкий хлопок, доносившийся с другого берега Ла-Манша.

О разработке и затратах…

Сколько всего погибло людей из-за запусков ФАУ-2, до сих пор неизвестно, так как такие данные нигде не фиксировались. Считается, что только в одной Британии от ракетных ударов погибло около трех тысяч человек. Вот только само производство «чудо-оружия» отняло жизни минимум у 20 тысяч человек.

Ракеты строились силами узников концлагерей. Их никто не считал, их жизни не стоили ровным счетом ничего. Собиралась ракета ФАУ-2 неподалеку от Бухенвальда, работа шла круглосуточно. Чтобы ускорить процесс, специалистов (особенно сварщиков и токарей) свозили из других немецких концлагерей. Люди голодали, их содержали без солнечного света, в подземных бункерах. За любую провинность пленников вешали прямо на кранах сборочных линий.

Создатель этих ракет, Вернер фон Браун, считается едва ли не гением мирового ракетостроения. Злым гением, нужно сказать: фон Браун никогда не терзался тем, кто собирает созданное им оружие, в каких условиях несчастные узники работали и умирали. Впрочем, признание заслуг этого человека имело под собой весомые основания: союзники после захвата технической документации по ракетам признали превосходство немецких разработок над своими проектами.

Вперед, к звездам!

Для своего времени двигатель ракеты был чрезвычайно мощным: он был способен поднимать ее на высоту порядка 80 километров при дальности полета приблизительно 200 километров. Силовая установка работала на смеси кислорода и технического этанола. Особенно важно то, что немцы стали использовать запас окислителя (кислорода), который размещался в контейнере на борту ракеты. Это делало ее независимой от атмосферного воздуха. Кроме того, так удалось значительно повысить мощность двигателя. Можно сказать, что ракета ФАУ-2 стала первой техникой, которая могла действительно покинуть пределы Земли, достигнув космоса.

Конечно, небольшие разработки в этой области существовали приблизительно с 30-х годов прошлого века. Но все они характеризовались куда более скромными размерами, небольшим запасом топлива, да и о космосе при их разработке никто и не помышлял. Таким образом, ФАУ-2, «сверхоружие» Третьего рейха, стала настоящим трамплином, который помог всему человечеству осваивать околоземное пространство.

Технологический прорыв

Но даже не это так поразило техников союзнических государств. Важнейшим технологическим нововведением, которое массово использовалось в конструкции этих ракет, стала полностью автономная система наведения на цель.

По тем временам это было настоящей фантастикой, сделать которую реальной могла только ФАУ-2! «Сверхоружие» Третьего рейха могло поражать свою цель, вообще не нуждаясь в наводке с земли. Чтобы добиться столь впечатляющих результатов, немецкие разработчики использовали простейшую (по нынешним временам) электронику. В «бортовой компьютер» перед запуском вводились координаты цели, на которые и «ориентировалась» ракета.

Прочие технические решения

Кроме того, впервые были применены специально созданные гироскопы, которые с немалой точностью стабилизировали полет. Рули, расположенные на боковых стабилизаторах, корректировали направление в том случае, если ракета отклонялась от заданного курса. Неудивительно, что еще до конца войны СССР, США и Британия очень хотели завладеть технологией создания ФАУ-2 (фото ее имеются на страницах этой статьи).

По вполне понятным причинам фон Браун не слишком жаждал попасть в руки советских солдат, предпочтя американский «плен». Советскому же союзу осталась почти целая сборочная линия, несколько экземпляров ракет да несколько человек технического персонала. Отечественные и американские специалисты разобрали экземпляры техники, которые достались их странам, буквально по винтикам. Впрочем, янки немецкая ракета ФАУ-2 заинтересовала настолько, что они сразу забрали несколько штук за океан. Там новая техника использовалась для каких-то высотных экспериментов.

Дальнейшие разработки Брауна

В США прекрасно понимали, что конструктор ФАУ-2 куда ценнее сборочной линии для ее производства. Фон Браун осознавал, что американцы сразу обеспечат его всем необходимым для прекрасной жизни и продолжения дальнейшей работы, а потому быстро сдался именно союзникам. Нужно отдать этому человеку должное: несмотря на свое деятельное участие в программе создания межконтинентальных ракет, он прилагал все усилия, чтобы основная деятельность его отдела была направлена на разработку космической программы, так как именно об этом он мечтал едва ли не всю свою жизнь.

Вскоре создатель ракеты ФАУ-2 делает ее американский вариант, «Редстоун». Она являлась фактическим продолжением линейки немецких ракет, с незначительными «косметическими» улучшениями и дополнениями. Чуть позже доработанный и значительно улучшенный вариант «Редстоуна» в 1961 году американцы использовали для доставки на орбиту своего первого космонавта, Алана Шепарда.

Наследие фон Брауна

Таким образом, отыскать связь между теми ракетами, которые собирались ценой жизней тысяч военнопленных, и первыми полетами в космос не так уж и сложно. Проще говоря, американцам достался не только создатель ФАУ-2, но и все технологические разработки в этой области. Технологии, которые стоили огромных ресурсов, главными из которых были человеческие жизни.

Сразу возникает достаточно сложный морально-этический вопрос: насколько реально было отправить в космос человека, искусственный спутник Земли и побывать на Луне, не используя для этого технику, которая была разработана нацистскими учеными? Конечно же, СССР и США имели собственные разработки, но «помощь» фашистской Германии позволила сэкономить огромное количество времени и денежных средств. В общем-то, ничего небывалого не произошло и на этот раз: война просто подстегнула многие научные отрасли. В 30-40-е годы прошлого века это особенно сказалось на ракетостроении, которое до тех пор пребывало практически в зачаточном состоянии.

Фундаментальный вклад в освоение космоса

Вообще, те фундаментальные принципы, на которых разрабатывались ФАУ-1 и ФАУ-2, не претерпели значительных изменений за прошедшие семь десятилетий. Общая конструкция ракетных двигателей остается неизменной, жидкое топливо доказало, что именно оно является наиболее оптимальным вариантом, а в системах полетной стабилизации и по сей день используются все те же гироскопы. Все эти решения когда-то заложили благодаря ФАУ-2. «Оружие возмездия» в который раз доказало силу человеческой мысли. Благодаря до сих пор используемой технике, человек получил постоянное напоминание о том, что наука всегда должна помнить о гуманности.

Современное использование

Не следует предполагать, что сегодня ФАУ существует только в виде государственных космических программ. Приблизительно 15-20 лет назад отдельные энтузиасты стали говорить о том, что вскоре создание космических кораблей станет прерогативой частных специалистов. Сегодня Элон Маск продемонстрировал истинность этих заявлений.

Тогда же эти люди не могли рассчитывать на помощь могущественных инвесторов, в них никто не верил. И уж тем более им бы никто не стал передавать технологии, на основе которых можно было бы построить ракеты. На помощь снова пришла ФАУ-2. Именно ее схемы заложены в основу тех космических аппаратов частных конструкторов, которые вскоре обещают начать перехватывать крупные космические заказы у государственной отрасли.

fb.ru
