Немецкие каски второй мировой войны – Немецкие каски Второй мировой войны: история и описание

Стальные шлемы Германии | SmolBattle

Десантные шлемы парашютистов-десантников Luftwaffe.

29 января 1936 по инициативе Германа Геринга в рамках структуры Luftwaffe был организован первый учебный центр (школа) по обучению парашютистов-десантников, который базировался в местечке Stendal. Первоначальная численность обучающихся составляла один батальон добровольцев, который впоследствии планировалось реорганизовать в парашютно-десантный (Fallschirmjager) полк.
По примеру Luftwaffe, 1 апреля 1937 в сухопутных войсках (Heer), был сформирован парашютно-десантный полк проходивший обучение в том же учебном центре.

(Отличия М36 и М37)

М36

Уже на начальном этапе подготовки парашютистов выяснилось, что стандартные армейские шлемы М35 непригодны для использования при прыжках с парашютом. Конусные поля каски создавали вихревой воздушный поток, который срывал шлем с головы парашютиста, что могло привести не только к потере шлема, но и к серьезной травме. Таким образом, стандартный подшлемник образца 1931 года в первозданном виде, тоже оказался непригоден для использования и требовал конструктивных изменений.

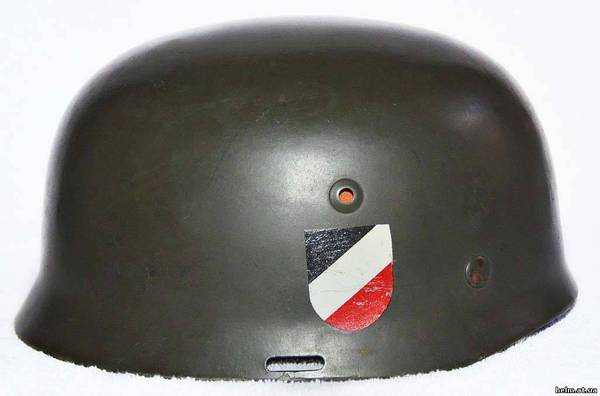

(Шлем М36)

Разработка нового образца шлема была поручена специалистам предприятия Eisenhuttenwerk в Thale под руководством инженера Хайслера. В результате проведенной работы был представлен шлем адаптированый для новых задач. Основой для новой модели стал модернизированый шлем стандарта M1935. Модель парашютного шлема получила наименование M1936 и была сделана в общей форме шлема M1935, но без конусных полей и выступающего козырька.

(шлем М36 с модернизированным подшлемником от М38)

Часто встречается мнение, что парашютные каски моделей М36, М37 изготавливались путем обрезания полей стандартной каски М35. Скорее всего, этому заблуждению способствовал не очень точный перевод (или некорректное понимание перевода) из иностраных источников в которых упоминается общая форма со шлемом М35. Для тех, кто хоть немного знаком с кузнечно-прессовым производством и промышленной (серийной) технологией металлообработки такой вопрос никогда бы не стоял.
Как известно, шлемы изготавливались методом горячей штамповки из листового металла и в процессе серийного (даже мелкосерийного) производства наверняка использовался не один и не два пресса и соответственно на каждом из прессов была установлена отдельная штамп-форма. По мере износа, штамповые формы регулярно заменялись на новые, которые изготавливались по единым чертежам в инструментальном подразделении предприятия, поэтому говорить об одной (единственной) форме не имеет смысла. Можно говорить только о единообразии форм изготовленых на основе общей технической документации, единого, стандартного образца.

Обрезка полей готовой стандартной каски как отдельная, весьма трудоемкая и совершенно неоправданная технологическая операция представляется вообще лишенной всякого смысла. Намного проще и технологичней изготовить сокращенную, «обрезаную» пресс-форму на базе стандартного варианта. Непосредственно обрезку полей каски, можно представить вполне возможной только на стадии разработки шлема, в процессе проектно-испытательных работ.

При разработке спецального парашютного шлема изменения коснулись и конструкции подшлемника, но только в части изменения системы подбородочных ремней. Крепление подшлемника к шлему с помощью трех кнопок-кламеров осталось неизменным, но в основание подшлемника (шлема) был добавлен толстый слой вспененой резины. Подобно M1935, в шлеме использовались те же самые полые заклепки для воздушных вентилей. Новая система ремней был разработана, таким образом, чтобы пересечься позади задней части шеи и вниз вокруг подбородка при пересечении(кроссировании) с обеих сторон ушей. Для крепления ремней в шлеме были сделаны четыре продолговатые щели.

(десантник в шлеме М37)

М37

В 1937 году появилась новая модификация шлема получившая наименование М37. В каске использовались те же самые компоненты как и в модели M1936, за исключением того, что новая модель имела две, а не четыре щели для крепления ремней. Однако, все конструкции на базе стандартной армейской модели М35 оказались недостаточно эффективными в процессе эксплуатации. Недостатки были столь очевидны, что возникла необходимость разработки специального шлема для парашютистов, без использования базовой общеармейской модели и ее комплектующих.

Необходимо отметить, что шлемов моделей М36, М37 практически не сохранилось. Во всем мире существуют лишь единицы подобных изделий. Все то, что появляется на рынке, является поздними переделками из общеармейских касок, иногда весьма высокого качества.

(оригинальный шлем М37 (военная археология)

М38

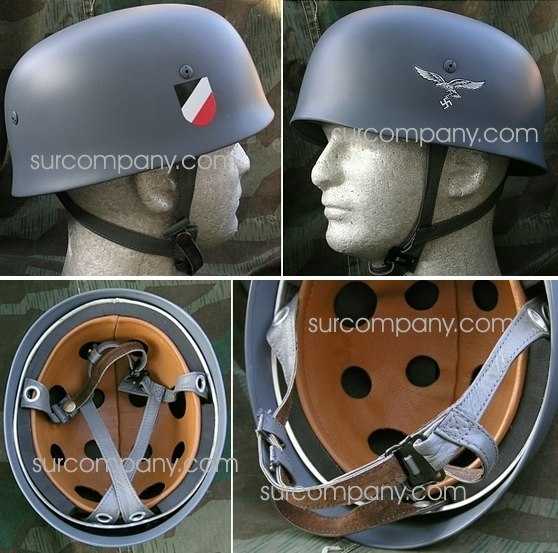

Принципиально новая модель шлема специально для парашютистов была разработана и представлена 16-ого июня 1938 года и получила наименование M38.

Помимо оригинальной формы сферы шлема, была полностью перепроектирована конструкция подшлемника который крепился к сфере четырьмя болтами (два на затылочной части каски и два по бокам), в самих болтах имелись сквозные вентиляционные отверстия и два углубления под специальный ключ.

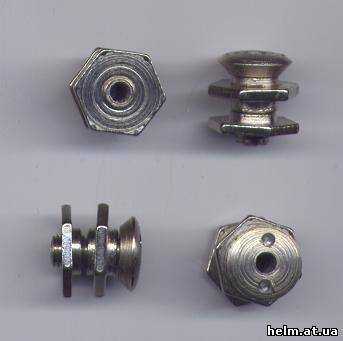

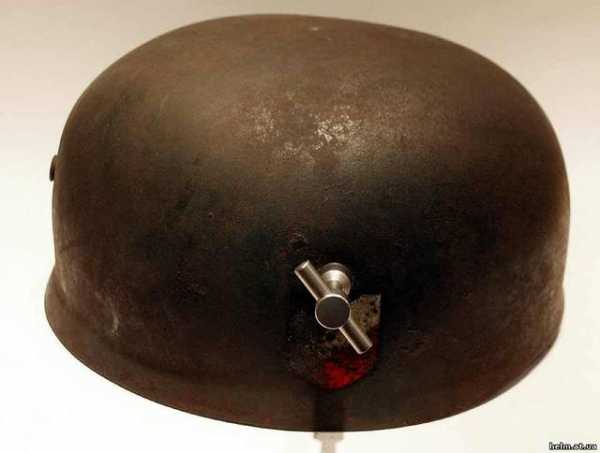

(Болты крепления подшлемника модели М38 и специальный ключ)

Со временем крепежные болты видоизменялись На самых первых образцах шлемов болты были медные (латунные), позже они стали производиться из стали, для удобства на головке болта появился шлиц под стандартную плоскую отвертку. Спустя некоторое время болт стал алюминиевым. В конце войны исчезло вентиляционное отверстие в болте.

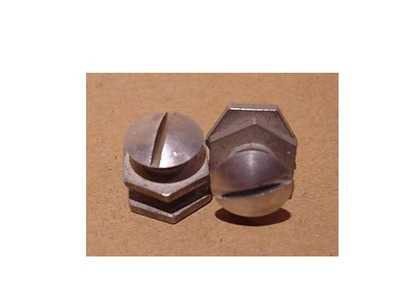

(болт под отвертку)

После появления новой модели парашютного шлема предыдущие варианты либо изымались из войск, либо в них устанавливался модернизированный подшлемник, который крепился на болтах. Согласно инструкции Luftwaffe от 15 марта 1938 г. срок службы шлема ограничивался 15 годами.

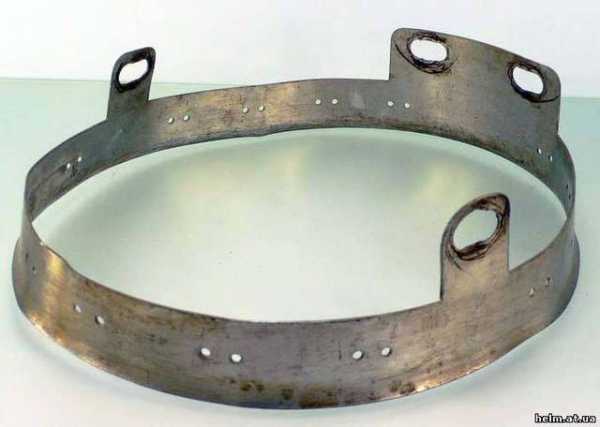

Подшлемник крепился на усиленный обруч новой конструкции. Первоначально обруч изготавливался из алюминия, который впоследствии был заменен на оцинкованую сталь.

(устройство и схема подшлемника М38)

Подшлемник изготавливался из двух кожаных сегментов сшитых по центру в единую сферу. Для вентиляции, в коже подшлемника были сделаны двенадцать отверстий располагавшиеся равномерно по всей поверхности сферы. В качестве амортизатора использовался листовой вспененый каучук в фоме семи лепестков (полос) располагавшийся между обручем и кожей по всей внутренней поверхности каски. Точная индивидуальная подгонка шлема осуществлялась за счет изменения толщины каучукового листа.

(каучуковый амортизатор (реплика)

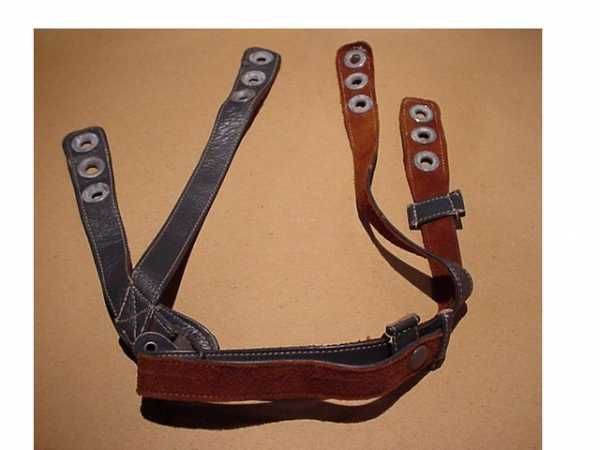

(подбородочный ремень (реплика)

Подбородочный ремень каски имел Y-образную форму и монтировался на болтах крепления подшлемника с помощью отверстий усиленных люверсами. Длина ремня могла регулироваться благодаря наличию трех отверстий подряд, расположеных на концах ремня.

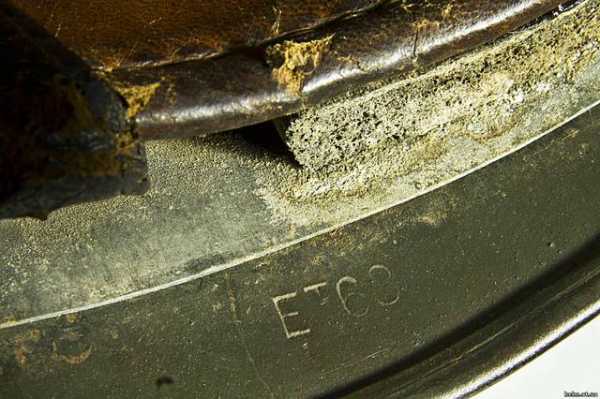

(клеймо производителя ЕТ)

Шлемы М38 изготавливались только на одном предприятии Eisenhuttenwerk в Thale — лидере германской промышленности в изготовлении и проектировании шлемов и маркировались соответственно клеймами ЕТ или ckl. В производстве находились шлемы 64, 66, 68, 71 размеров, причем 64 размер в отличие от общеармейских касок, встречается крайне редко.

Ранние варианты шлемов для парашютистов имели две декали — национальный щиток-триколор и эмблему принадлежности к роду войск Luftwaffe (ВВС) или Heer (Сухопутные войска). Позже, 1 января 1939 года, все парашютные части были подчинены единому командованию в рамках структуры Luftwaffe и имели только эмблему военно-воздушных сил.

Первый (ранний) образец декали орла Luftwaffe использовался с 1-ого марта 1935 года, вплоть до введения нового образца, который был был представлен в конце 1936 или в начале 1937 года. Инструкцией от 12-ого июня 1940 прекращалось использование национальной декали (триколора), и дальнейшие инструкции от 28-ого августа 1943 отменили декаль с изображением орла и предписывали, что декали должны быть удалены со всех шлемов находящихся в эксплуатации, хотя директивы также как и в случае с общеармейскими касками, никто твердо не придерживался.

Благодаря своей антуражности и сравнительно небольшому количеству, германские парашютные шлемы модели М38, не говоря о более ранних моделях (М36, М37), являются редким и желанным экспонатом в коллекциях.

http://helm.at.ua/publ/stalnoj_shlem/germanija/fallschirmjager/5-1-0-29



smolbattle.ru

Немецкие каски и шлемы

Немецкая каска М-36 с Германским флагом на левой стороне. Аналогично окрашена в черно-оливковый цвет.

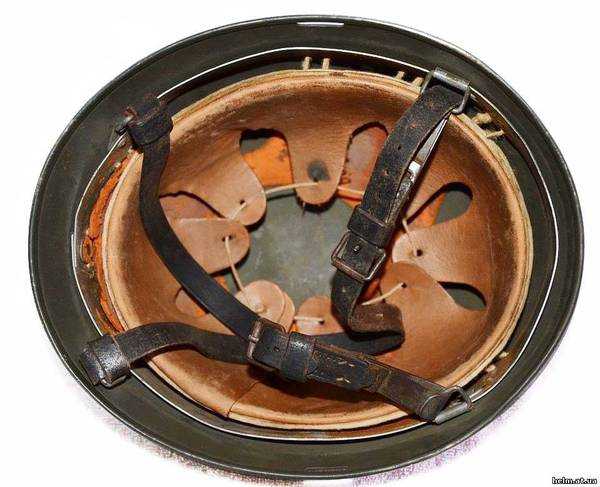

Внутренняя поверхность немецкой каски М-36. Хорошо видны теплоизолирующая прокладка, кожанный подшлемник и пористый материал, служащий как амортизационный материал.

Прострелянная насквозь немецкая каска М-38. Пуля вошла в лоб и прошла по диагонали навылет.

Немецкая каска М-38 с немецким триколором на стороне.

Внутренняя, кожанная часть каски, несущая информацио о немецком солдате: номер части, звание, имя, фамилия.

Каска немецких бойцов Люфтваффе. Слева расположен орел со свастикой, с права Германский триколор.

Каска 500 — го (а позднее 600) немецкого батальона СС. С боку расположена руническая надgись SS.

Типичная деталь для немецкой каски М-38 — штамп произоводителя

Немецкая каска М-36 немецкого санитара. Такой тип касок встречался очень редко. Окрашены каски были в белый цвет с яркими красными крестами.

Немецкий шлем модели 1935 г. М35

В 1935 году была спроектирована и одобрена  новая модель стального  шлема — модель 1935 (М35). Это была упрощённая версия его  непосредственных предшественников. Без выступающих вентиляционных  рожков для теперь ненужной лобовой пластины.
 Вентиляционные  отверстия проштамповывались с обеих сторон шлема втулкой  (уплотнительным кольцом). Форма краёв шлема закруглённая  и сглаженная  по сравнению с М16, М17 и М18. Новые сталелитейные технологии и методы  обработки стали позволили получить для возрождённой армии Германии  (Вермахта) надёжные, компактные, удобные шлемы. Шлемы выпускались в  шести размерах – 60, 62, 64, 66, 68, 70, оснащались подшлемником М31,  регулируемым для 11 размеров. Также было перепроектировано крепление к  шлему подшлемника.  Большое количество ранних шлемов М35 отправили в  Китай для националистической армии  Чан Кайши.
  Шлемы окрашивались в гладкий яблочно-зелёный цвет, с левой стороны для  армии наносилась декаль —  серебряный орёл, для флота – золотой орёл. С  правой стороны на всех шлемах наносили декаль с национальным щитом.   Для военно-воздушных сил шлемы М35 красились в сине-серый цвет, орёл  изображался в полёте т.н. «Droop-tail», декаль с орлом Люфтваффе  наносили с правой стороны, а национальный  щит с левой. Однако в 1936  году изображение орла было несколько изменено.

   Различие вариантов орла Люфтваффе раннего (слева) и позднего образца.

Для СС шлемы красились в яблочно-зелёный цвет для военных условий,  и в чёрный – для парадов и торжеств. С правой стороны наносили декаль –  обрамлённый чёрным серебряный щит с двойной руной «зиг» чёрного цвета.  С левой стороны декаль —  обрамлённый чёрным красный щит с чёрной  свастикой в белом круге.
 Все шлемы М35 также как и шлемы периода  Первой мировой, имели  штамп на  левой стороне  козырька с маркой  производителя и размером. Наиболее массовыми были
   Eisenhuttenwerke Thale (ET),
   Sachsische Emaillerwerk Lauter (SE),
  Emaillirwerk A. G. Fulda (FS или EF),
   Quist Esslingen (Q).
  Шлемы разных производителей отличаются  в размере  отверстий  втулок,  качестве покраски и марке стали. Например, шлемы производства Quist  Esslingen почти всегда  отличаются лучшим качеством стали и покраски,  чем другие.

Основные типы декалей SS



CA Pocher
Известные как «первый тип», в основном встречаются на довоенныхи переходных шлемах,  а также  М35 1935-38 годов выпуска маркированных производителем ET. Очень редко можно найти на M40 и M42, если только это реюз или «зеркальные»  когда руны SS стоят на левой стороне шлема, часто это бывшие шлемы Полиции, или же когда руны установлены с обеих сторон.

Определяющими особенностями  CA Pocher являются руны, которые резкие заостренные очертания  и большинство довоенных декалей имеют заметный контур вокруг рун. Щит имеет угловатую форму.  Существует также и более «толстая» версия этой декали.

Приведенные ниже примеры декали производства «CA Pocher»:   на черном шлеме M35 Allgemeine SS  и пример  реюза M42 полиции  с установленной поверх декалью SS.



ET
Известные как «второй тип» стандартный тип декали СС для шлемов М35 и М40 с клеймом производителя ET и CKL (бывший ET) для шлемов M42, а также встречается на M42 производства EF. Эта декаль не бывает на шлемах NS, SE и Q любых типов, включая довоенные, переходные или коммерческие образцы.

У данного типа декали руны имеют менее острые очертания, чем у Pocher и щит с обеих сторон имеет скругленые углы.




Q
Данный тип встречаются только на шлемах производства Quist и только на моделях M35 и M40. Этот вариант считается среди коллекционеров SS шлемов, наиболее визуально привлекательным и пользуется большим спросом, особенно на двухдекальных шлемах M35. Один из наиболее распространенных шлемов СС M40 производства Quist имеет только одну декаль с рунами SS.

Отличительная особенность: левая руна визуально немного шире, чем правая. Соответственно расстояние между крайним нижним углом левой руны и контуром щитка меньше чем в верхнем правом углу. Существует также несколько «толстых» версии Q.



EF
Очень похож на Pocher  и встречается в первую очередь на шлемах производителя EF модели М42. На самом деле M42 EF является одним из самых распространенных из всех SS шлемов на середину войны.

Особенности: «острые» руны, щит имеет мягкий переход внизу и молочно-белую основу. Это тип декали практически не имеет других вариантов печати.



NS / SE (шампань)
Самый редкий из основных типов и, пожалуй, самым спорный из всех декалей SS. Он называется так из-за розовато-бронзового оттенка, который проявляется с течением времени. В основном встречаются на довоенных шлемах M35 производителя NS , иногда на M35 SE,   на М42 CKL (ET) и НКР (SE). Однако нет подтверждения что шлемы с клеймом CKL и номером выше 5000 имели декаль SS.
Еще встречаются образцы похожие на довоенные CA Pocher, которые вероятно использовались по мере необходимости, на короткие контракты, как правило с производителями NS и SE.

Особенности: фон щита имеет легкий оттенок «шампанского», руны похожи на ET. Щит с угловатым переходом внизу, встречаются с более толстыми  или тонкими контурами.

Вариации рун SS



«Толстые руны LAH»
Этот тип является пожалуй, одним из самых ранних известных вариантов декалей SS. Встречается как и  CA Pocher только на довоенных переходных, коммерческих и гражданских окрашенных в черный цвет парадных шлемах и на данный момент известно всего лишь только 5 штук боевых шлемов M35 производителя ЕТ, которые датируются примерно 1935 или 1936 годом. Из названных шлемов эту декаль можно найти на всех принадлежащих к членам Лейбштандарт Адольф Гитлер (LAH). Они являются одним из самых редких и самых востребованных типов среди коллекционеров SS.

Особенности: «толстые» руны. Общая форма щита с острыми углами и начертание рун как и у Pocher.



«Толстые руны NORDIC»
Встречается на шлемах северных илискандинавских подразделений, декаль на фото, например, нанесена на шлем подписанный именем члена датского Schalburg Korps. Данных шлемов шлемов очень мало на сегодняшний день. Вполне вероятно, что данный тип декали производился региональным подрядчиком для северных частей СС.

Особенности: деколь имеет сходство с CA Pocher, только руны гораздо толще.



 Австрийские SS
Эту декаль можно найти только на довоенных австрийских переходных шлемах окрашенных в землисто-коричневый цвет и возможно, на ранних австрийских шлемах членов Totenkopfverbande SS.

Пикельхельм обр. 1914 года

Шлем Гаед

М16

М16 (австрия)

М17

М18

М18 (кавалерист)

М18 (офицерский, парадный)

—————————————————————————
ww2

М35

М40

М42

М36 (воздушно-десантный)

www.feldgrau.info

М37 (воздушно-десантный)

М38 (воздушно-десантный)

—————————————————

М16 (утконос, полицейский)

М18 (полицейский)

М34 (полицейский)

М34 (полицейский)

М34 (полицейский)

М34 (полицейский)

М34 (пожарная)

М34 (пожарная)

М34 (пожарная)

Люфтшутц (гладиатор)

Люфтшутц (гладиатор)

Люфтшутц (гладиатор)

М35 (люфтшутц)

М42 (люфтшутц)

К вопросу о «рогах» на старых немецких касках (образца 1916-1918 гг):

Служили они для крепления бронелиста на лобную часть каски, это было сделано для защиты от попадания в лоб пули снайпера, но как правило при плпадании в этот лист, пуля конечно не пробивала каску, но ломались шейные позвонки часового, что в принципе не намного лучше.

А вот «зольдат» в полной боевой красе, т.е. кирасе

feldgrau.info

Немецкие каски и шлемы

Немецкая каска М-36 с Германским флагом на левой стороне. Аналогично окрашена в черно-оливковый цвет.

Внутренняя поверхность немецкой каски М-36. Хорошо видны теплоизолирующая прокладка, кожанный подшлемник и пористый материал, служащий как амортизационный материал.

Прострелянная насквозь немецкая каска М-38. Пуля вошла в лоб и прошла по диагонали навылет.

Немецкая каска М-38 с немецким триколором на стороне.

Внутренняя, кожанная часть каски, несущая информацио о немецком солдате: номер части, звание, имя, фамилия.

Каска немецких бойцов Люфтваффе. Слева расположен орел со свастикой, с права Германский триколор.

Каска 500 — го (а позднее 600) немецкого батальона СС. С боку расположена руническая надgись SS.

Типичная деталь для немецкой каски М-38 — штамп произоводителя

Немецкая каска М-36 немецкого санитара. Такой тип касок встречался очень редко. Окрашены каски были в белый цвет с яркими красными крестами.

Немецкий шлем модели 1935 г. М35

В 1935 году была спроектирована и одобрена  новая модель стального  шлема — модель 1935 (М35). Это была упрощённая версия его  непосредственных предшественников. Без выступающих вентиляционных  рожков для теперь ненужной лобовой пластины.
 Вентиляционные  отверстия проштамповывались с обеих сторон шлема втулкой  (уплотнительным кольцом). Форма краёв шлема закруглённая  и сглаженная  по сравнению с М16, М17 и М18. Новые сталелитейные технологии и методы  обработки стали позволили получить для возрождённой армии Германии  (Вермахта) надёжные, компактные, удобные шлемы. Шлемы выпускались в  шести размерах – 60, 62, 64, 66, 68, 70, оснащались подшлемником М31,  регулируемым для 11 размеров. Также было перепроектировано крепление к  шлему подшлемника.  Большое количество ранних шлемов М35 отправили в  Китай для националистической армии  Чан Кайши.
  Шлемы окрашивались в гладкий яблочно-зелёный цвет, с левой стороны для  армии наносилась декаль —  серебряный орёл, для флота – золотой орёл. С  правой стороны на всех шлемах наносили декаль с национальным щитом.   Для военно-воздушных сил шлемы М35 красились в сине-серый цвет, орёл  изображался в полёте т.н. «Droop-tail», декаль с орлом Люфтваффе  наносили с правой стороны, а национальный  щит с левой. Однако в 1936  году изображение орла было несколько изменено.

   Различие вариантов орла Люфтваффе раннего (слева) и позднего образца.

Для СС шлемы красились в яблочно-зелёный цвет для военных условий,  и в чёрный – для парадов и торжеств. С правой стороны наносили декаль –  обрамлённый чёрным серебряный щит с двойной руной «зиг» чёрного цвета.  С левой стороны декаль —  обрамлённый чёрным красный щит с чёрной  свастикой в белом круге.
 Все шлемы М35 также как и шлемы периода  Первой мировой, имели  штамп на  левой стороне  козырька с маркой  производителя и размером. Наиболее массовыми были
   Eisenhuttenwerke Thale (ET),
   Sachsische Emaillerwerk Lauter (SE),
  Emaillirwerk A. G. Fulda (FS или EF),
   Quist Esslingen (Q).
  Шлемы разных производителей отличаются  в размере  отверстий  втулок,  качестве покраски и марке стали. Например, шлемы производства Quist  Esslingen почти всегда  отличаются лучшим качеством стали и покраски,  чем другие.

Основные типы декалей SS



CA Pocher
Известные как «первый тип», в основном встречаются на довоенныхи переходных шлемах,  а также  М35 1935-38 годов выпуска маркированных производителем ET. Очень редко можно найти на M40 и M42, если только это реюз или «зеркальные»  когда руны SS стоят на левой стороне шлема, часто это бывшие шлемы Полиции, или же когда руны установлены с обеих сторон.

Определяющими особенностями  CA Pocher являются руны, которые резкие заостренные очертания  и большинство довоенных декалей имеют заметный контур вокруг рун. Щит имеет угловатую форму.  Существует также и более «толстая» версия этой декали.

Приведенные ниже примеры декали производства «CA Pocher»:   на черном шлеме M35 Allgemeine SS  и пример  реюза M42 полиции  с установленной поверх декалью SS.



ET
Известные как «второй тип» стандартный тип декали СС для шлемов М35 и М40 с клеймом производителя ET и CKL (бывший ET) для шлемов M42, а также встречается на M42 производства EF. Эта декаль не бывает на шлемах NS, SE и Q любых типов, включая довоенные, переходные или коммерческие образцы.

У данного типа декали руны имеют менее острые очертания, чем у Pocher и щит с обеих сторон имеет скругленые углы.




Q
Данный тип встречаются только на шлемах производства Quist и только на моделях M35 и M40. Этот вариант считается среди коллекционеров SS шлемов, наиболее визуально привлекательным и пользуется большим спросом, особенно на двухдекальных шлемах M35. Один из наиболее распространенных шлемов СС M40 производства Quist имеет только одну декаль с рунами SS.

Отличительная особенность: левая руна визуально немного шире, чем правая. Соответственно расстояние между крайним нижним углом левой руны и контуром щитка меньше чем в верхнем правом углу. Существует также несколько «толстых» версии Q.



EF
Очень похож на Pocher  и встречается в первую очередь на шлемах производителя EF модели М42. На самом деле M42 EF является одним из самых распространенных из всех SS шлемов на середину войны.

Особенности: «острые» руны, щит имеет мягкий переход внизу и молочно-белую основу. Это тип декали практически не имеет других вариантов печати.



NS / SE (шампань)
Самый редкий из основных типов и, пожалуй, самым спорный из всех декалей SS. Он называется так из-за розовато-бронзового оттенка, который проявляется с течением времени. В основном встречаются на довоенных шлемах M35 производителя NS , иногда на M35 SE,   на М42 CKL (ET) и НКР (SE). Однако нет подтверждения что шлемы с клеймом CKL и номером выше 5000 имели декаль SS.
Еще встречаются образцы похожие на довоенные CA Pocher, которые вероятно использовались по мере необходимости, на короткие контракты, как правило с производителями NS и SE.

Особенности: фон щита имеет легкий оттенок «шампанского», руны похожи на ET. Щит с угловатым переходом внизу, встречаются с более толстыми  или тонкими контурами.

Вариации рун SS



«Толстые руны LAH»
Этот тип является пожалуй, одним из самых ранних известных вариантов декалей SS. Встречается как и  CA Pocher только на довоенных переходных, коммерческих и гражданских окрашенных в черный цвет парадных шлемах и на данный момент известно всего лишь только 5 штук боевых шлемов M35 производителя ЕТ, которые датируются примерно 1935 или 1936 годом. Из названных шлемов эту декаль можно найти на всех принадлежащих к членам Лейбштандарт Адольф Гитлер (LAH). Они являются одним из самых редких и самых востребованных типов среди коллекционеров SS.

Особенности: «толстые» руны. Общая форма щита с острыми углами и начертание рун как и у Pocher.



«Толстые руны NORDIC»
Встречается на шлемах северных илискандинавских подразделений, декаль на фото, например, нанесена на шлем подписанный именем члена датского Schalburg Korps. Данных шлемов шлемов очень мало на сегодняшний день. Вполне вероятно, что данный тип декали производился региональным подрядчиком для северных частей СС.

Особенности: деколь имеет сходство с CA Pocher, только руны гораздо толще.



 Австрийские SS
Эту декаль можно найти только на довоенных австрийских переходных шлемах окрашенных в землисто-коричневый цвет и возможно, на ранних австрийских шлемах членов Totenkopfverbande SS.

Пикельхельм обр. 1914 года

Шлем Гаед

М16

М16 (австрия)

М17

М18

М18 (кавалерист)

М18 (офицерский, парадный)

—————————————————————————
ww2

М35

М40

М42

М36 (воздушно-десантный)

www.feldgrau.info

М37 (воздушно-десантный)

М38 (воздушно-десантный)

—————————————————

М16 (утконос, полицейский)

М18 (полицейский)

М34 (полицейский)

М34 (полицейский)

М34 (полицейский)

М34 (полицейский)

М34 (пожарная)

М34 (пожарная)

М34 (пожарная)

Люфтшутц (гладиатор)

Люфтшутц (гладиатор)

Люфтшутц (гладиатор)

М35 (люфтшутц)

М42 (люфтшутц)

К вопросу о «рогах» на старых немецких касках (образца 1916-1918 гг):

Служили они для крепления бронелиста на лобную часть каски, это было сделано для защиты от попадания в лоб пули снайпера, но как правило при плпадании в этот лист, пуля конечно не пробивала каску, но ломались шейные позвонки часового, что в принципе не намного лучше.

А вот «зольдат» в полной боевой красе, т.е. кирасе

feldgrau.info

eftodi: Немецкие каски Второй Мировой

М 35
Германский стальной шлем образца 1935 года (М35) был создан в процессе модернизации шлемов периода Первой мировой войны, которые все еще использовались германской армией в начале 30-х годов ХХ века. Новый шлем был более упрощенной моделью по сравнению с предшественниками. Кроме того, новая модель также соединила в себе различные системы подшлемников. Характерной чертой M 35 являлся завальцованный край основания шлема. Кроме того, вентиляционные отверстия с обеих сторон шлема изготавливались, как отдельная деталь (заклепка с отверстием), в отличие от более поздних шлемов, в которых вентиляционные отверстия штамповались. При сравнении со шлемами более поздних моделей M35 можно увидеть, что форма шлема более овальна (от лобовой до задней части) по сравнению с более округлой формой шлемов модели M40 и M42. Это незначительное различие, которое незаметно до тех пор, пока шлем М 35 не встает в один ряд с более поздними моделями. Вес М35 составлял примерно 1300 гр.
М35 имел стандартный подшлемник образца 1931 г. Данный тип подшлемника устанавливался на все германские шлемы, выпускавшиеся немецкой промышленностью на протяжении 30-х — 40-х годов, в том числе и на шлемы периода Первой мировой войны, которые так же использовались в немецкой армии.
M35 окрашивался матовой гладкой краской, с правой стороны на шлем наносилась декаль с германским триколором, а с левой наносились декали Вермахта, Люфтваффе, Крегсмарин, СС и полиции в зависимости от принадлежности к тому или иному роду войск. С 1940 г. М35 выпускался с одной, указывающую на войсковую принадлежность.
M 40Шлем модели 1940 года (M40) является следующей ступенью развития германских шлемов. Реалии начавшейся войны и ощутимая нехватка ресурсов вынудили германское руководство производить шлемы с более низкой себестоимостью. Производство шлемов модели М40 было более технологично, чем производство предыдущей модели М35. Для М40 характерны, так же как и для М35, завальцованные края основания шлема. Именно из-за этого М40 часто принимают за шлем модели M35. Основное отличие между этими двумя шлемами заключается в вентиляционном отверстии, которое выштамповывалось без установки в него дополнительной детали (заклепки с отверстием). Такой способ производства позволил сократить количество операций необходимых для изготовления шлема, что являлось немаловажным фактором эффективности производства в военное время. В связи с упрощением процесса изготовления шлема, небольшое изменение претерпела и форма шлема, которая стала более округлая, чем у М35.
Шлемы модели М40 окрашивались в стандартные цвета и имели, как правило, одну декаль, указывающее на принадлежность к соответствующим родам войск, за исключением шлемов СС, некоторые из которых могли по прежнему иметь две декали.
M 42Шлем модели 1942 г. (M42) наиболее распространенный из всех германских армейских шлемов, использовавшихся в течение Второй мировой войны. Это связано прежде всего с тем, что выпуск М 42 осуществлялся с 1942 по 1945 год, в то время как большая часть шлемов ранних моделей была утрачена во время боевых действий. По этой причине в настоящее время из всего «модельного ряда» германских шлемов периода Второй мировой войны модель М 42 является наиболее распространенной и соответственно относительно дешевой.
Шлем модели М 42 был упрощенной версией модели М40. Отличительной чертой данного шлема является то, что край основания шлема не завальцовывался, а оставлялся острым. Эта особенность продиктована необходимостью упрощения и удешевления технологического процесса по изготовлению шлема. Кроме того, на шлемы М42 перестали наносить декали, хотя на ранних выпусках этого шлема иногда наносились декали Вермахта, Люфтваффе, Кригсмарин, СС и полиции.
В этой модели шлема устанавливался стандартный подшлемник образца 1931 г. Окрашивался шлем, как и предыдущие модели, стандартной фабричной краской зеленого цвета и уже в боевых условиях шлем перекрашивался либо на него наносился камуфляж

eftodi-m.blogspot.com

Сравнение советского и немецкого шлемов

Первый массовый советский стальной шлем СШ-36 появился в РККА в 1936 году, и уже к концу года стало очевидно, что он обладает массой недостатков. Наиболее принципиальными из них были хрупкость стали и низкая пулестойкость в местах гибки. Попытки усовершенствования каски привели к появлению ряда экспериментальных образцов, некоторые из них проходили войсковые испытания.

Красноармейцы на параде в стальных шлемах СШ-36.
http://forum.guns.ru

В июне 1939 года на снабжение РККА приняли стальной шлем СШ-39, который был избавлен от большинства недостатков СШ-36. Однако начавшаяся война с Финляндией показала, что подтулейное устройство СШ-39 не позволяет надевать его вместе с тёплым головным убором, а имевшиеся специальные шерстяные подшлемники для ношения с СШ-39 в сильные морозы не спасают от холода и обморожений. Поэтому были начаты работы по усовершенствованию подтулейного устройства СШ-39, что привело к выпуску в декабре 1940 года партии СШ-39 с новым подтулейным устройством. Впоследствии эта модификация получила индекс СШ-40. В июне 1941 года СССР вступил в войну, используя три типа касок: СШ-36, СШ-39 и СШ-40. Первые два типа к тому моменту уже не производились, но были в войсках в больших количествах.

Нацистская Германия к моменту нападения на СССР имела в войсках гораздо большее количество моделей стальных шлемов — от касок времён Первой мировой войны М16, М17 и М18 до более современных М35 и М40.

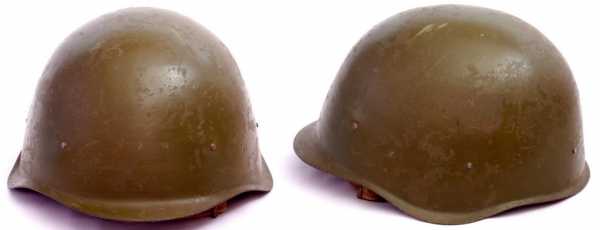

Советский стальной шлем СШ-40

Основными боевыми шлемами немецких солдат на фронтах в 1941 году были М35 и М40. Старые модели почти не использовались на передовой, но не были редкостью в тыловых подразделениях. Это объясняется тем, что они не удовлетворяли армию по целому ряду параметров, в том числе из-за слабой пулестойкости.

Стальной шлем нового образца приняли на вооружение сухопутной армии и флота Германии 25 июня 1935 года, дав ему наименование «стальной шлем модели 1935 года», сокращённо М1935 (или просто М35). Базовая конструкция М35 была подобна шлему образца 1916 года М16, но новая модель имела более короткие поля и козырёк, иные вентиляционные втулки и меньший вес.

29 октября 1938 года был запатентован проект модификации М35. Она заключалась в технологических упрощениях производства и замене легирующего элемента в химическом составе стали. Эту модификацию приняли на снабжение только 26 марта 1940 года. Модернизированный стальной шлем модели 1935 года получил обозначение «стальной шлем модели 1940 года» (также М1940 или М40).

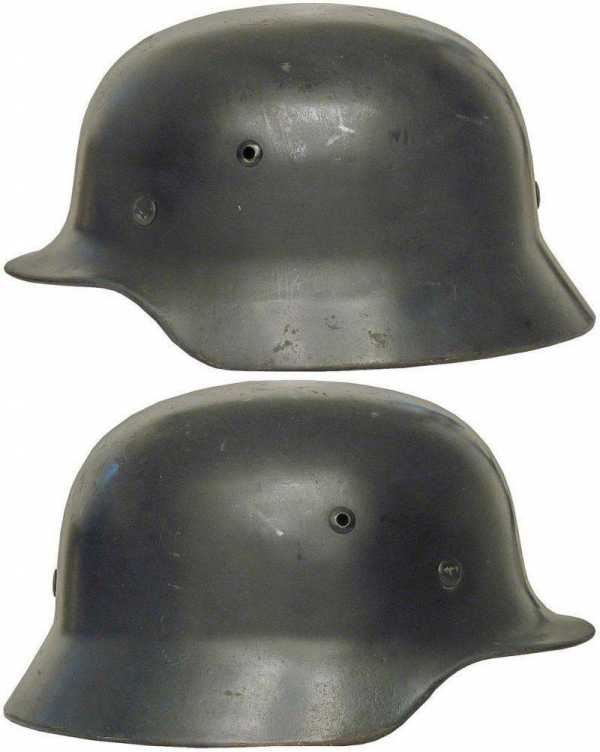

Немецкий стальной шлем образца 1935 года

В первый год войны стало очевидно, что быстрой победы не добьётся ни одна из сторон. В армию призывались миллионы солдат, которых необходимо было экипировать и вооружить. Резко требовалось увеличить производство всех предметов снаряжения, в том числе стальных шлемов. В такой обстановке требовалось максимальное удешевление и технологичность производства, и по обе стороны фронта велись работы в этом направлении. Параллельно для соответствия требованиям массового производства военного времени искали замену дорогим и дефицитным легирующим добавкам в составе стали, по возможности не в ущерб защитным свойствам готовых изделий.

В Германии результатом стало принятие на снабжение 6 июля 1942 года «стального шлема модели 1942 года» (также М1942 или М42). Серийно первые шлемы M42 произвели 1 августа 1942 года. Они были технологичнее в производстве, имели упрощённый состав стали. М42 использовался в немецкой армии наряду с М35 и М40 до конца войны, постепенно заменяя их.

Немецкие солдаты в касках М35 или М40.

В СССР работы были направлены на уменьшение технологических операций при изготовлении. Для поиска нового состава стали использовались наработки довоенного времени: в 1936-1940 гг. над этим совместно работали инженеры ленинградского НИИ № 13 и металлургического завода г. Лысьва (в документах назывался по-разному: завод имени газеты «За индустриализацию», «ЗИ», «За Индустрию», «Имени газеты Индустрия», «Индустрия», завод № 700 наркомата чёрной металлургии, ЛМЗ). Итогом этих работ стала углеродистая кремний-марганцево-никелевая сталь 36СГНА (36СГН), ставшая основной для стальных шлемов РККА . Эта сталь на заводе получила обозначение И-1 и использовалась не только для касок, но и для нагрудников. Сталь имела в составе дорогие и дефицитные легирующие добавки, в которых с началом войны стала ощущаться нехватка. Именно этим добавкам и требовалось найти замену.

Весной 1942 года было предложено несколько вариантов сталей для замены И-1, причём испытание сталей-заместителей делалось сразу на опытно-валовом производстве: из опытной стали выпускались огромные партии стальных шлемов, которые тут же шли в войска. Так была принята испытанная в 1939 году сталь 36СГА (36СГ), получившая обозначение И-2. Эта сталь имела в своём составе гораздо меньше никеля, чем И-1, и, хотя не уступала ей по пулестойкости, процент брака касок при штамповке из И-2 был значительно больше, чем при штамповке из И-1. Всего предлагалось испытать и было испытано 14 вариантов марок сталей, но при улучшении обстановки со снабжением в конечном итоге вернулись к исходной И-1.

Советские солдаты в касках СШ-39 и СШ-40.

В ходе боевых действий у солдат воюющих сторон возникает частый и закономерный вопрос: чьи оружие и снаряжение лучше? Какие-то образцы, считающиеся лучшими, становятся желаемыми трофеями и находят применение в быту и бою — примеров тому масса. Аналогичная мысль посещала на фронте не только рядовых солдат, но и высшее руководство страны. Часто такое сравнение реальных трофейных образцов с собственными давало пищу для размышлений и служило толчком к работам по совершенствованию и созданию новых видов оружия и экипировки.

В декабре 1942 года по распоряжению члена Государственного комитета обороны СССР А. И. Микояна сформировали комиссию под руководством заместителя Главного интенданта Красной армии генерал-майора Я. С. Колесова. Её задачей было сравнительное испытание стальных шлемов отечественного и немецкого производства. В комиссию вошли представители главного интендантского управления (ГИУ КА), наркомата чёрной металлургии (НКЧМ) и завода № 700 НКЧМ, а также броневой лаборатории НИИ № 13 наркомата вооружений (НКВ).

Испытания проходили в два этапа: первый состоялся 10-16 января 1943 года в тире завода № 700 в Лысьве, второй -7-12 февраля на Научно-исследовательском полигоне стрелковых вооружений Главного артиллерийского управления (НИПСВО ГАУ КА) в подмосковном Щурово. Испытанию подвергались СШ-40, сделанные из сталей марок И-1 и И-2, а также трофейные немецкие шлемы.

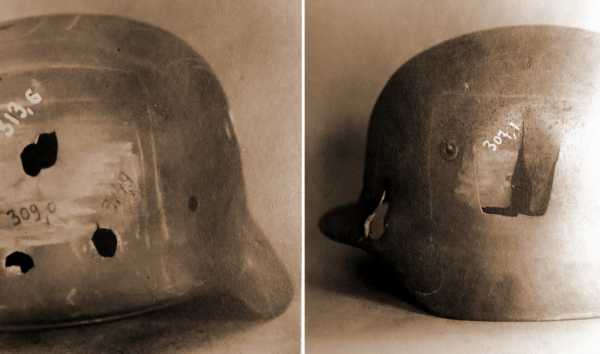

Немецкие шлемы с засчитанными пробитиями (РГАЭ)

К сожалению, трофейные немецкие шлемы не были разобраны по типам и одинаково испытывались все, хотя между шестью разными моделями (M16, M17, M18, M35, M40 и M42) была существенная разница. Сделать такое предположение позволяет таблица-реестр корпусов немецких шлемов, из которой видно, что испытывались шлемы разных размеров, а в таблице с определёнными на заводе № 700 и НИПСВО химическим составом стали и твёрдостью видно, что это каски разных типов. Местами в таблице вместе с размерами шлемов указана заводская маркировка, из чего следует, что это были каски разных заводов.

Испытания не подразумевали только определение химического состава и твёрдости материала касок. Наиболее интересная их часть — обстрел и близкие подрывы боеприпасов — давала представление о том, чья каска лучше.

Стрелять на первом этапе испытаний предполагали из 7,62-мм винтовки Мосина обр. 1891/1930 г. патроном с приведённым зарядом (рассчитанным на дальность 800, 900 и 1000 м) пулей обр. 1908 г. из-за небольшой длины тира завода № 700 и из 7,62-мм револьвера Нагана обр. 1895 г. «Наган» с дистанции 10 м.

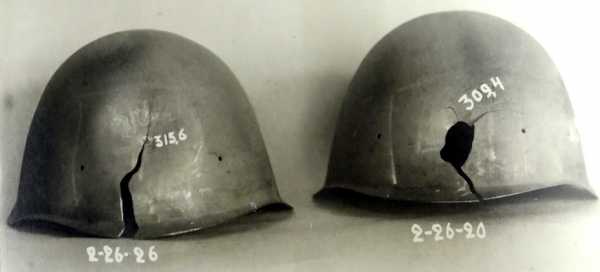

Корпуса СШ-40 после испытаний (РГАЭ)

На втором этапе, на полигоне, стреляли из винтовки уже полноценным зарядом той же пулей на дистанциях 800, 900 и 1000 м, обстреливали из ППШ боевыми патронами с дистанции 115 м, из ТТ с дистанции 65 м. Под конец испытаний подрывали 82-мм миномётные мины на расстоянии двух метров.

Обстрел в тире и на полигоне вёлся по незакреплённым корпусам шлемов без подтулейного устройства с трёх сторон: лобовой, боковой и затылочной части. Зачёту в тире подлежали только попадания в определённую область шлема , не засчитывались касательные попадания, попадания ближе 20 мм от предыдущего или от заклёпки/отверстия для вентиляции. На полигоне требования к засчитанным попаданиям были мягче из-за более приближенных к реальности условиям.

Глубина вмятин у шлемов, выдержавших испытания, замерялась, результаты фиксировались в двух журналах параллельной записи, вдобавок в тире завода № 700 дополнительно фиксировалась скорость каждого выстрела патроном с приведённым зарядом. Такие достаточно жёсткие условия испытаний позволили объективно оценить качество продукции завода № 700 в сравнении с немецкими касками.

На испытания было подано СШ-40 из стали 36СГН 620 штук, из стали 36СГ -298 штук, немецких шлемов -270 штук. Наравне с этими шлемами были испытаны опытные СШ-40, изготовленные по новой технологии однопереходного штампования: из с

forma-odezhda.ru

Немецкая каска — стальной шлем: tiberius66

СТАЛЬНЫЕ ШЛЕМЫ ПЕРВОЙ МИРОВОЙ ВОЙНЫ Стальной шлем модели 1916 Итак, наряду с пикелхаубом прототипом первого немецкого стального шлема образца 1916 года можно считать французский шлем Адриана, правда, в отличие от них обоих он окрашивался в серый цвет (или фельдграу), в то время как его предшественники (если они были металлическими, а не кожаными) имели бронзовый цвет. Модель 1916 года создали два человека: Фридрих Шверд (Schwerd) и доктор Август Бир (Bier). В августе 1915 года немецкое командование одобрило идею нового шлема, документация для производства которого была подготовлена уже к сентябрю. В декабре того же года шлем (модель М 16) опробовали в одном из штурмовых батальонов, после чего в его конструкцию были внесены некоторые изменения. Массовое производство началось в январе 1916 года, вслед за чем последовало его внедрение в армии на обоих фронтах. Успех нового шлема был полным, если не считать некоторых замечаний относительно его акустики: уши солдат были прикрыты, и это якобы снижало слышимость команд. Основная деталь шлема — его корпус — формировалась из цельного стального диска в результате по меньшей мере 9 операций штамповки. Изнутри к нему на трех заклепках крепилось стальное кольцо для подшлемника и подбородочного ремешка. Кожаный подшлемник был разработан с таким расчетом, чтобы между головой солдата и корпусом шлема оставалось расстояние в один палец по бокам и в два сверху. Эта мера призвана была предотвратить травму головы при некотором вдавливании металла корпуса от удара. По бокам корпуса приклепывалось по одной втулке с отверстием. Помимо функции вентиляции, втулки должны были держать тяжелую бронированную пластину-налобник (штирнпанцер) толщиной 4 мм. Пластина имела для этой цели дуговые пазы, а чуть ниже — пазы для ремня, который удерживал ее на шлеме. Наряду с пластиной-налобником был разработан и нагрудный панцирь («броня омара») весом 35 фунтов (около 16 кг). Предполагалось, что этот прообраз бронежилета вкупе с налобником надежно защитит часовых, орудийные расчеты легкой полевой артиллерии, наблюдателей и пулеметчиков. Но вскоре выяснилось, что практическая польза от такого комплекта не настолько велика, чтобы заставить солдата носить на себе более пуда железа вдобавок к штатному вооружению, да при этом еще и выполнять свою боевую работу. В итоге при первой возможности солдаты избавлялись как от налобника, так и (в первую очередь) от «брони омара». Немецкая каска м16 с налобным щитком Диапазон размеров стального шлема составлял от 60 до 68 включительно (возможно некоторое количество и 70). Размер отпечатывался на внутренней стороне юбки. В конце 1916 года была опробована белая окраска шлема, от которой уже в феврале 1917 года отказались, заменив ее на серую. Белые каски сильно бликовали в солнечном свете днем и в лунном ночью. Подшлемник каски м16 В 1917 году разработали модель М17, являвшуюся в основном точной копией М16. Было упрошено крепление подбородочного ремешка, который стали крепить непосредственно к корпусу. Позже, в начале 1918 года, появилась модель M18, тоже без видимых изменений внешней формы, разве что с более четким переходом купола к задней юбке. Наиболее просто эти три модификации можно отличить по положению или отсутствию боковых заклепок. Последняя модель выпускалась небольшими тиражами и до конца войны поступила в войска в малых количествах. 7 июля 1918 года немецкое командование распорядилось наносить на шлемы камуфляжную окраску, которая производилась прямо на местах дислокации войск в соответствии с местными природными условиями и временем года. подшлемник модели 1931 года ОТ РЕЙХСВЕРА К ВЕРМАХТУ В соответствии с Версальским договором июня 1919 года в побежденной Германии произошло массовое уничтожение военной техники и амуниции. Наряду с тысячами самолетов, орудий и практически всем крупнотоннажным военно-морским флотом эта участь постигла и сотни тысяч стальных шлемов. Однако для стотысячной регулярной германской армии (Рейхсвера), разрешенной по договору Антантой, осталось достаточное количество стальных шлемов М 16 и М 17. В Рейхсвере и вспомогательных формированиях встречались также и М 18 и даже пикелхаубы. Большое количество касок М 16 было переработано для нужд полиции. С приходом в январе 1933 года к власти Гитлера на левой и правой сторонах купола стальных шлемов под втулками вентиляторов появились яркие рисунки (декали) в форме щитов: немецкий триколор с одной стороны и орел белого цвета со свастикой в когтях (Wehrmachtadler) — с другой. Декали на стальном шлеме вермахта — wehrmachtadler и триколор Модели шлема М16 и М18 оставались в употреблении в армии и зарождавшихся вооруженных формированиях СС до 1935 года, когда началась их замена новым образцом М35. Принципиальных отличий стального шлема 1935 года от своих предшественников по-прежнему не было, хотя форма все же претерпела некоторые пропорциональные изменения. Шлем стал более приплюснут (вершина купола стала менее сферической), уменьшились размеры козырька, втулки вентиляторов сделались намного короче. Несколько уменьшилась толщина металла. Можно говорить о более современной форме нового образца, более удовлетворяющей требованиям нового Вермахта и его составных частей: Люфтваффе и Кригсмарине. Несмотря на внешние перемены, вес каски уменьшился не очень значительно. Количество произведенных немцами шлемов в конце Первой мировой войны оценивается числом 8,5 млн штук. Понятно, что после создания стотысячного Рейхсвера огромное количество касок оказалось излишним (даже несмотря на то, что много их было переплавлено). К 1934 году вся немецкая армия по-прежнему носила шлемы старого образца (однако уже послевоенного производства), на которые стали наносить с двух сторон декали по принципу переводной картинки. По инструкции декаль помещалась в 3 мм ниже вентиляторной втулки строго по ее центру. Шлем штамповался из высококачественной стали толщиной около 1,25 мм. Края по всему контуру завальцовывались внутрь. Для крепления на голове шлем оснащался подшлемником образца 1931 года. Он состоял из подпружиненного обруча, который крепился к каске тремя большими кнопками-клам- мерами (по бокам и сзади). К обручу крепились 8 (реже 9) кожаных секторов с отверстиями для вентиляции, к скобам на обручетакже крепился кожаный подбородочный ремешок, который регулировался рамочной пряжкой. Каску окрашивали в цвет фельдграу, но так как четкого определения этого цвета не было, то встречались образцы, выкрашенные в цвета от чисто серого до оливково-зеленого. Для Африканского корпуса применяли тропическую окраску характерного песочного цвета. Цветные щитки по бокам шлема продолжали рисовать и в начале войны. Их наносили по трафарету на заводах-изготовителях либо наклеивали в виде переводных картинок. Правда, уже в начале французской кампании (в июне 1940 года) в передовых частях декали стали закрашивать, так как яркая маркировка служила хорошей целью для вражеских снайперов. А начиная с 1942 года на касках уже практически не встречались цветные щитки, которые к тому времени перестали рисовать и на заводах. Тем не менее каски с декалями появлялись и в 1945 году наряду с некоторой другой амуницией из довоенных запасов. Интересно отметить, что в довоенный период стальные шлемы образца 1935 года в небольших количествах экспортировались в некоторые страны, особенно в Аргентину и Китай. Каска модели 1940 (М40) В 1940 году появляется очередная модель, почти идентичная предыдущей. Несколько увеличились вентиляционные отверстия, исчезли шиты (триколор и Wehrmachtadler). Однако маркировки Люфтваффе, СС, полицейских формирований еще продолжали существовать. Возможно, их наносили уже непосредственно в частях, а может, по спецзаказам на заводах. В 1942 году в войска поступает новый образец (иногда называемый сейчас как модель 1943 года). Нехватка рабочих рук, качественного сырья и других ресурсов (в том числе времени) заставили немецкую промышленность переходить на упрошенные и просто менее качественные модели униформы и амуниции. Новый шлем уступал в качестве стали, но главным, бросающимся в глаза отличием стало отсутствие завальцовки краев. отбортовка на немецких касках м42 Завальцовка на немецких касках ранних моделей Поскольку применялись, скорее всего, старые вырубные и вытяжные штампы, а края стального листа не загибали, как прежде, при окончательной формовке изделия, шлем в нижней его части стал несколько больше. Появились острые кромки и уменьшилась жесткость по краям. Подшлемник остался прежним — образца 1931 года. Каска модели м42 Стальные шлемы последней версии выпускались уже без изменения до конца войны. Ими снабжались как подразделения Вермахта и ваффен СС, так и вспомогательные военизированные организации, такие как полиция, «Гитлерюгенд», службы само-защиты (зельбстшутц), батальоны фольксштурма и другие. Причем, судя по фотографиям конца войны, на которых можно увидеть немцев вспомогательных служб в итальянских, чешских и советских касках, ясно, что в Германии ощущалась нехватка стальных шлемов. По этой причине до самого конца войны в войсках применялись все предыдущие модели касок, включая первую — образца 1916 года.Ну а в хорошие времена в элитных частях и у многих офицеров были отдельные парадные шлемы, отличавшиеся качеством окраски, яркостью декалей и отсутствием царапин и вмятин. Для парадов офицеры применяли даже бутафорские каски из фибры. Боевые действия в Голландии и Бельгии показали необходимость изменения окраса касок. Мокрая каска давааа легко заметные блики, поэтому в соответствии с приказом от 12 июня 1940 года стальные шлемы стали красить в серо-голубой цвет, при этом краску смешивали с песком, отчего поверхность каски становилась шероховатой. Тем же приказом была официально отменена декаль триколора и введен матерчатый камуфлированный чехол с крючками для крепления, но об этом чуть позже. Парашютный шлем М35 Нельзя обойти вниманием специальный шлем для парашютных частей Люфтваффе и Сухопутных войск образца 1936 года. Он представлял собой стальной шлем М35, у которого почти полностью отсутствовал козырек и на 3/ 4 задняя юбка. При разработке парашютного стального шлема использовались данные, полученные при разработке стального шлема образца 1935 года и испытаний под кодовым названием «Вулканфибер» (Vulcanßber), которые проходили в 1933—34 годах. Первая модель парашютного шлема получилась путем обрезания полей каски М35. Она имела дополнительные прорези для быстросъемного подбородочного ремня, который использовался при ношении каски в полевых условиях. Эта модель шлема начала выпускаться в 1936 году. Она красилась в серый цвет и имела две декали по бокам. С левой стороны это был летящий орел, держащий свастику (эмблема Люфтваффе), а справа — германский триколор. На каски появившихся в 1937 году армейских парашютно-десантных подразделений наносилась эмблема в виде армейского орла. Однако парашютистов не удовлетворила надежность крепления подшлемника (использовался подшлемник 1931 года), который фиксировался в каске при помоши трех кнопок. Бывали случаи, когда во время прыжка потоком воздуха шлем просто срывало с головы парашютиста и он, теряя каску, приземлялся в одном подшлемнике. Это заставило немцев в 1937 году модернизировать и шлем, и подшлемник. Из шлема была удалена прорезь для ношения в полевых условиях, вместо трех кнопочных креплений подшлемника были введены четыре отверстия под болты, в самих болтах имелись вентиляционные отверстия. Со временем крепежные болты видоизменялись. На самых первых образцах шлемов болты были медными, позже они стали производиться из стали, а для удобства на головке болта появился шлиц. Спустя некоторое время болт стал алюминиевым. В конце войны в нем исчезло вентиляционное отверстие.Ремни каски регулировались по длине, а в подшлемнике появилась прослойка из пористой резины. После появления второй модели каски парашютиста первая модель либо изымалась из войск, либо в нее ставился модернизированный подшлемник, который крепился на болтах. Интересно, что, согласно инструкции Люфтваффе от 15 марта 1938 года, срок службы шлема ограничивался 15 годами. В 1940 году изменения коснулись конструкции кожаного подшлемника, который выполнялся из цельного куска овечьей кожи. Теперь его стали кроить из двух частей, а в качестве материала стало возможным использовать свиную кожу.

tiberius66.livejournal.com

Стальной шлем Тале-Харца (Германия) » Военное обозрение

Неотъемлемым элементом образа немецкого солдата времен Второй мировой войны является характерный металлический шлем с козырьком и расходящейся в стороны нижней частью. Изделия «штальхельм» M1935 и другие подобные шлемы являлись основной защитой головы бойцов нацистской Германии. В течение десяти лет немецкая промышленность неоднократно модернизировала шлем образца середины тридцатых с целью оптимизации производства и повышения некоторых характеристик. Кроме того, предпринимались попытки заменить имеющиеся шлемы более совершенными.

Предпосылки к появлению

Шлем Stahlhelm M1935 был принят на вооружение Германии в середине тридцатых годов. В 1940 году он прошел первую модернизацию. Ввиду необходимости упрощения производства было предложено изменить некоторые его детали. Изменения были незначительными, из-за чего обновленный вариант не сочли полноценной модификацией. По этой причине широко известное название M1940 не являлось официальным и появилось уже после войны. В 42-м шлем вновь модернизировали. Вариант M1942 имел менее длинные козырек и нижнюю часть, а также другие отличия от базового изделия. Все это упростило производство и позволило снизить расход металла.
Шлем M1935

Несмотря на все ухищрения конструкторов, немецкие штальхельмы имели некоторые проблемы, что стало ясно уже во время захвата Польши. Передняя часть такого шлема была почти вертикальной, что в определенной мере снижало его прочность и возможный уровень защиты. Иными словами, солдаты получали ранения и гибли даже в тех случаях, когда их мог спасти шлем. Требовалось разработать и принять на вооружение новую защиту.

В самом начале сороковых (по некоторым данным, чуть раньше, после окончания польской кампании) была проведена серия испытаний, целью которых было определение реальных характеристик шлемов и касок, используемых немецкой армией и зарубежными вооруженными силами. Подопытные изделия подвергли обстрелу из разного оружия с разных дистанций и ракурсов. По имеющимся данным, во время испытаний хуже всех себя показали британские каски, обеспечивавшие наименьший уровень защиты. Имевшиеся у немецких специалистов шлемы других стран также имели проблемы. Однако самым неприятным для немцев стал тот факт, что штальхельм M1935 тоже не был лишен недостатков.

Самым простым и логичным выходом из сложившейся ситуации было создание нового «стального шлема», который смог бы превзойти по своим характеристикам все существующие аналоги. Тем не менее, в силу определенных причин все разработки в этой области не привели к каким-либо реальным результатам. До конца Второй мировой войны бойцы Вермахта и других структур нацистской Германии были вынуждены пользоваться шлемами M1935 и его модификациями. Также необходимо отметить, что к моменту окончания сравнительных испытаний немецкая промышленность полным ходом готовилась к массовому производству шлемов M1942, являвшихся упрощенной версией базового M1935.

Проекты «B», «BII» и «C»

Несмотря на наличие серийных шлемов, превосходящих некоторые зарубежные аналоги, руководство Германии решило инициировать разработку нового средства защиты. В рамках этой программы было создано несколько проектов новых шлемов. Некоторые разработчики пытались продолжать развитие идей, заложенных еще в M1935 с сохранением некоторых его общих черт. Тем не менее, сотрудники фирмы Volklingen Stahlwerke решили поставить во главу угла уровень защиты и не «цепляться» за существующую узнаваемую конструкцию.

Шлемы фирмы Volklingen Stahlwerke (слева направо): «B», «BII» и «C»

До конца 1942 года фирма Volklingen Stahlwerke представила четыре варианта шлемов с повышенным уровнем защиты. Со временем число проектов сократилось до трех. Командованию армии были предложены проекты с обозначениями «B», «BII» и «C». В силу разных причин работы в рамках программы создания нового шлема серьезно затянулись. Различные обсуждения, предварительные испытания и т.д. продолжались в течение двух лет. Только во второй половине 1944 года командование определилось с будущим новой программы.

В результате рассмотрения трех оставшихся проектов от Volklingen Stahlwerke было решено продолжить работы только по двум. Вариант «C» по ряду причин не устроил заказчика. Было решено продолжать разработку версий «B» и «BII», поскольку они имели заметно более высокие характеристики защиты и некоторый модернизационный потенциал. Уже на стадии проектирования удалось выяснить, что конструкция новых шлемов, при сохранении веса на уровне M1935, позволит ощутимо повысить уровень защиты. Либо, при схожем уровне защиты, новые шлемы получались легче.

Шлем версии «B»

Новые шлемы, изготовленные из тех же материалов, что и M1935, были примерно на 200 г легче его и весили не более 1 кг. Подобная экономия веса позволяла в перспективе повысить уровень защиты бойца. На практике сэкономленные 200 г можно было использовать для увеличения толщины металла на 0,4-0,5 мм с соответствующими последствиями для надежности защиты.

Шлемы «B» и «BII» имели схожую конструкцию. Из металлического листа предлагалось штамповать деталь сложной изогнутой формы, похожей на конус со скругленной вершиной и сплюснутый с боков. В боковой поверхности такого купола предусматривались три отверстия для креплений т.н. подтулейного устройства. Кроме того, в шлеме предусматривались отверстия для вентиляции.

Шлемы фирмы Volklingen Stahlwerke должны были опираться на голову бойца при помощи подтулейного устройства из металла и кожи либо другого доступного материала. Устройство состояло из мягкой части сложной формы с перфорацией и стягивающим шнурком, а также металлического пояса. Деталь из мягкого материала и пояс скреплялись при помощи заклепок. На поясе предусматривались уголки для крепления к куполу и петли для установки ремешка.

Главным отличием двух предложенных шлемов была форма стальной части. Так, купол изделия «B» был немного ниже и имел ровную нижнюю грань без выступающих частей. Проект «BII» предусматривал некоторое подобие расширяющейся части шлема M1935. На таком шлеме в передней нижней части купола предусматривалась выемка, улучшавшая боковой обзор. В случае с обоими шлемами передняя изогнутая часть купола также выполняла функции козырька.

Подтулейное устройство шлемов «B» и «BII».

Повышенный уровень защиты, выявленный в ходе испытаний, был связан с выбранной формой купола. Передняя часть обоих шлемов была наклонена на 55° к горизонтали, боковые и задняя – на 60°. Схожее решение к тому времени активно применялось в проектах различной бронетехники и получило название «рациональные углы бронирования». За счет размещения металлического листа под углом к вертикали достигается некоторое увеличение толщины металла, находящегося на пути пули. Таким образом, за счет измененной конструкции купола шлемов фирмы Volklingen Stahlwerke были более надежны, чем M1935.

Примерно в середине 1944 года было решено провести войсковые испытания новых шлемов. Компании Eisen und Huettenwerke заказали производство сотни изделий двух моделей. На этом этапе новые шлемы получили название по фамилиям своих конструкторов, после чего в течение некоторого времени обозначались как Stahlhelm Thale/Harz. Шлемы конструкции Тале-Харца были отправлены в одну из школ Вермахта, дислоцировавшуюся недалеко от Берлина, где использовались в течение нескольких месяцев.

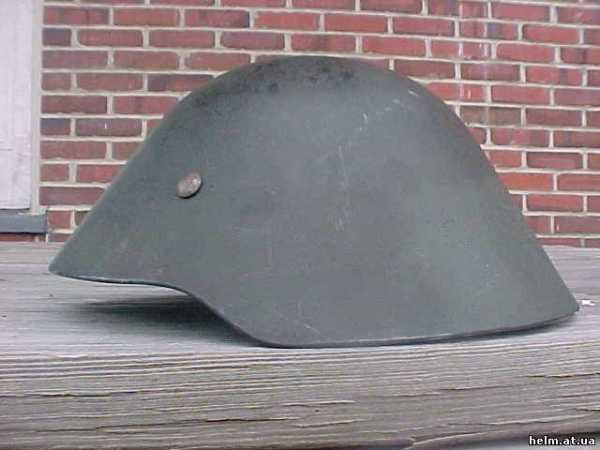

Шлем версии «BII».

К осени 1944 года все необходимые испытания были завершены, что позволяло перейти к вопросу развертывания производства новых средств защиты. Согласно распространенной версии, пока не получившей достойного подтверждения или опровержения, шлемы Тале-Харца не были приняты на вооружение в связи с решением Адольфа Гитлера. В ряде источников утверждается, что он не одобрил новые разработки по эстетическим причинам. Якобы новые шлемы не были похожи на старые германские штальхельмы, а M1935 и его модификации оставались образцом настоящей защиты «истинных арийцев». Тем не менее, точные сведения о причинах отказа от шлемов Тале-Харца, подтвержденные документами, пока отсутствуют.

В случае принятия на вооружение шлем Тале-Харца должен был получить обозначение M1944 (M44) или M1945 (M45), в зависимости от точной даты подписания соответствующих документов. Тем не менее, новые шлемы не стали штатным вооружением армии. Это, однако, не мешает историкам и любителям военной истории использовать так и не присвоенные обозначения.

Фотографии шлемов различных моделей, использовавшихся в сравнительных испытаниях.

В некоторых источниках утверждается, что штальхельмы новой модели весной 1945 года были использованы в бою. В сражениях на подходах к Берлину в бой были брошены учебные подразделения, в которых проводились войсковые испытания новых шлемов. Немцам так и не удалось остановить наступающую Красную Армию, а шлемы M44/45 никак не повлияли на ход боев. Перевес был на стороне наступающего Советского Союза, из-за чего никакие шлемы не могли значительно оттянуть конец Третьего рейха.

Шлем M56 (ГДР)

Шлемы Тале-Харца не производились крупной серией и не получили широкого распространения. Тем не менее, любопытная конструкция с достаточно высокими характеристиками, по-видимому, не пропала. В самом начале 1956 года была создана Национальная народная армия Германской Демократической Республики. Вооруженные силы ГДР нуждались в различном вооружении и средствах защиты. В конце 56-го на вооружение был принят новый шлем, известный под названием M56.

Точная история разработки шлема M56 до сих пор является предметом споров. В одних источниках утверждается, что это изделие является незначительно доработанным вариантом шлема Тале-Харца, а другие говорят о полностью новой разработке. Тем не менее, нельзя не отметить, что штальхельм M56 внешне весьма похож на разработку фирмы Volklingen Stahlwerke в версии «BII». Кроме того, следует помнить, что разработкой M56 руководил Эрих Кизан, ранее участвовавший в создании шлемов предыдущих моделей.

Солдаты ННА ГДР в шлемах M56, 1961 год.

Общая форма купола шлема M56 была похожа на разработку начала сороковых. При этом в металлической детали предусматривались шесть отверстий для установки подтулейного устройства. Само устройство почти не имело общих черт со старым аналогом. В его конструкции использовался пластиковый амортизатор и поролоновые подушки, предназначенные для гашения ударов по куполу. Наконец, боковая часть ремешка шлема имела Y-образную форму и охватывала с двух сторон уши солдата. Были использованы оригинальные крепления подтулейного устройства к куполу. Ввиду больших размеров последнего существовал риск зацепиться краем шлема за какой-либо предмет и получить травму шеи. Для этого были предложены новые защелки, расцеплявшие купол и устройство при определенном усилии.

Подтулейное устройство шлема M56. Фото Chen-la.com

Вероятно, при создании шлема M56 немецкие инженеры учли опыт нацистской Германии, но не стали бездумно копировать изделие, так и не принятое на вооружение. Результатом этого стала серьезная переработка купола с созданием нового подтулейного устройства. Благодаря такому подходу с использованием существующих идей и созданием на их базе новых конструкций ННА ГДР уже в начале 1957 года получила первые серийные шлемы новой модели.

За первое полугодие 57-го было произведено около 50 тыс. шлемов трех размеров. Серийные изделия окрашивались матовой серой краской. Сверху на шлем могли надеваться маскировочная сетка или чехол. Чехлы выпускались в различных расцветках. В частности, для регулировщиков предназначались чехлы белого цвета с красной полосой и государственным гербом. Также существовал пластиковый вариант шлема весом около 500 г. Такая модификация использовалась солдатами почетного караула.

Штальхельмы модели M56 являлись основным средством защиты головы солдат до самого конца существования ННА и ГДР. После объединения двух Германий бывшие части Национальной народной армии стали переходить на стандарты Бундесвера ФРГ, отказавшись от подавляющего большинства собственного снаряжения, в том числе шлемов. Шлемы M56 отправились на склады или на утилизацию, а некоторое количество таких изделий стало музейными экспонатами или попало в частные коллекции.

По материалам сайтов:
http://poster.4teachers.org/
http://chen-la.com/
http://axishistory.com/
http://helm.at.ua/
http://wehrmacht-awards.com/
http://germanmilitaria.com/

topwar.ru
