К концу года проект «Забытые крепости ХХ века» музея-заповедника «Изборск» неожиданно стал обладателем двух револьверов системы «Наган». Изначально их приобретение не планировалось, но в связи с многочисленными финансовыми заморочками бюджетного учреждения пришлось срочно деньги тратить. И по возможности с пользой. На что-то большее денег не хватало. Поэтому приобрели сначала один револьвер, который достаточно долго я выбирал не без помощи коллег в Санкт-Петербурге. Основные требования — год выпуска до 1941, но, желательно, раньше и минимальные переделки.
Потом оказалось, что еще остались деньги на этой статье и сегодня я купил в спешном порядке еще один револьвер. Но в Пскове выбор крайне ограничен пришлось покупать не совсем то, что хотелось. В итоге на два комплекта формы у нас есть теперь два револьвера. Что в принципе не плохо.
Револьвер сигнальный «Р-2»
Первый револьвер был выбран в оружейном магазине «Барс» на ул. Попова в СПб. Выбор вариантов там достаточный. Самый ранний револьвер который мне попался был 1928 года изготовления, но я ориентировался на конец 30-х годов и деревянные щечки. В итоге взял 1938 год, о чем нам сообщает клеймо. Покупал я не широко известный «Блеф», а револьвер сигнальный «Р-2» для подачи звуковых сигналов производства ОАО «Ижмаш». Он на фото внизу.
Выбрал с деревянными щечками рукоятки, как более естественными. Остальные были эбонитовые (не исторично). Строго говоря щечки сейчас делают из сосны, что тоже не верно. На советских револьверах они были из березы. Револьвер отличается от боевого вставками в барабан позволяющими использовать только капсуль «Жевело» калибра 5,6 мм, заваренным стволом и клеймами ОАО «Ижмаш». Ствол заварен очень удачно, т.к. внешне сохранил свой вид и практически не отличим от настоящего. Он не рассверлен, сохранил нарезы, казенная обтюрирующая часть на месте. Вставка в ствол находится внутри и не видна. Современные клейма вополнены без заливкой краской и не так заметны. Интересное отличие от «Блефа» — отсутствие двух приливов в месте вставки в рамку ствола. Это хорошо видно на фото.

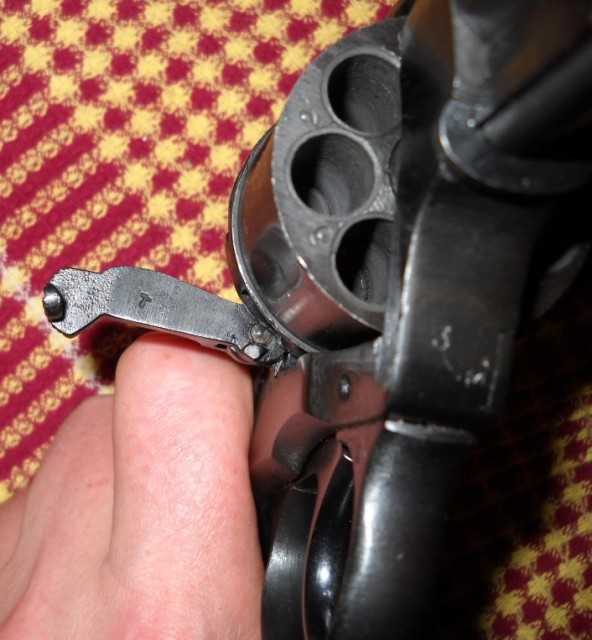

Как потом оказалось, с револьвером «Р-2» мне повезло еще и потому, что у него спусковой крючок и дверца, закрывающая барабан, носят клеймо в виде молоточка. Это означает, что они изготовлены до Великой Октябрьской социалистической революции. Продукция «Ижмаша» известна тем, что она собирается из различных деталей. На некоторых деталях видны следы коррозии, что, впрочем, ничуть их не портит и не сказывается на товарном виде. Номера рамки и барабана совпадают, а вот на крышке номер отсутствует по непонятной причине (говорят он должен быть с внутренней стороны).
Револьвер сигнальный «Блеф»
Второй револьвер в спешном порядке был приобретен сегодня в Пскове в магазине «Арсенал» на проспекте Энтузиастов. В других магазинах Пскова на данный момент револьверы отсутствовали, а в «Арсенале» были только «Блефы» производства ОАО «Вятско-полянский машиностроительный завод». Уж не тот ли это самый завод, который делает комплектующие для ядерных реакторов?

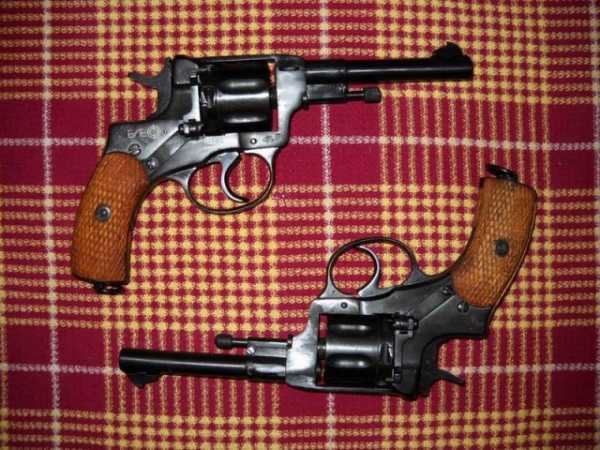

«Блеф» на снимке вверху.

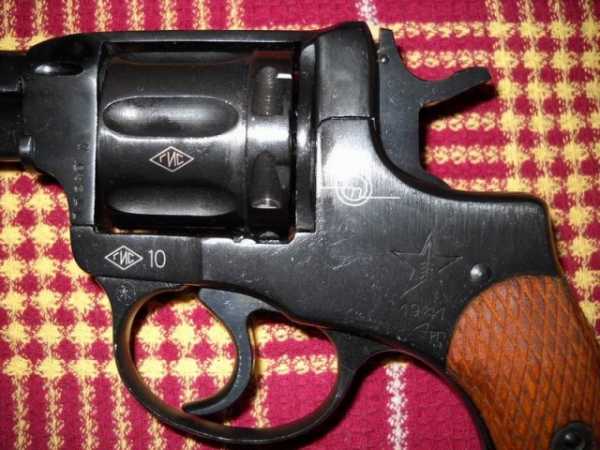

«Блефы» были только производства 1941 года. Что нам по проекту не совсем удачно, хотя год не плохой. Револьвер «Блеф» отличается от «Р-2» тем что у него расточен и наглухо заварен ствол. При этом срезана его казенная часть, выступающая из рамы. На ее месте видна круглая шероховатая вставка. Вторым существенным отличием является наличие большого количества клейм белой краской. При желании они легко удаляются, а места нанесения вторично воронятся.
Интересно, что насечки на деревянных щечках рукоятки делались уже после их монтажа. Все детали купленного револьвера «Блеф» советские и, скорее всего, одного года выпуска. В остальном револьверы Р-2 и «Блеф» идентичны.
Разборка

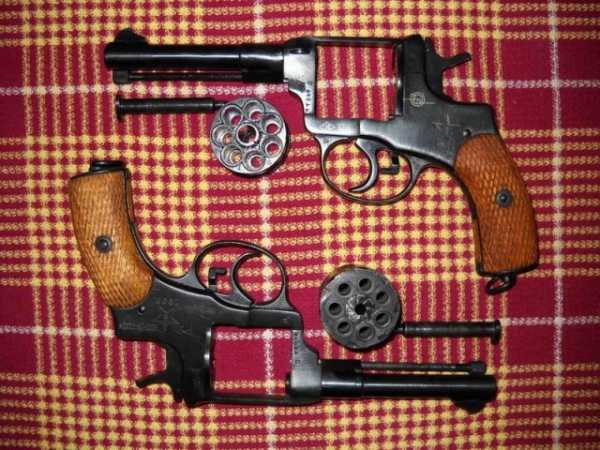

Неполная разборка револьверов проста. Откидывается дверца барабана, вытаскивается шомпол, за ним ось барабана и барабан отделяется от корпуса револьвера, затем поворачивается внутренняя втулка барабана и извлекается из него вместе с пружиной. При разборке есть одна хитрость, если втулку с шомполом повернуть до отказа по часовой стрелке, то ось барарбана не вытащить. Она вытаскивается только при недоводе втулки. Для выбора ее точного положения есть риска на втулке и рамке, но при некотором навыке это делается и не глядя на риску. На барабане со стороны ствола между каморами выбит номер револьвера.
Боеприпасы

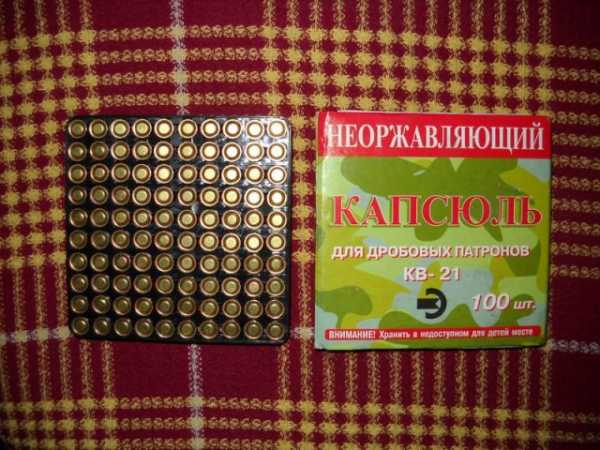

А вот с боеприпасами я промахнулся. На момент покупки все капсули для меня были одинаковые и какие мне дал продавец — те я и купил. В последствии оказалось, что капсули КВ-21 не подходят для сигнальных револьверов. Они имеют более толстую шляпку и свободно входят в гнездо для патронов. При стрельбе ими происходит заедание барабана при его вращении в силу того, что капсули слегка выдвигаются из барабана назад. Сделать подряд несколько выстрелов практически невозможно, если только ствол револьвера не направлен вниз. Зато после стрельбы капсули легко вытряхиваются из барабана. Фасуются капсули КВ-21 по 100 шт. в упаковке.
Внимание! Все сигнальные револьверы предназначены только для стрельбы капсулями «Жевело» о чем и написано в инструкции. Капсули «Жевело» имеют более тонкую шляпку и более плотно сидят в барабане, что не приводит к задержке при стрельбе. А вот вытряхнуть их после стрельбы не просто — приходится прибегать к помощи шомпола, как при экстракции настоящих гильз. Но в моем случае из Р-2 «Жевело» доставался без усилий. А вот на серию выстрелов я пока его не пробовал. При опробовании «Блефа» показалось что выстрел из него несколько громче чем из Р-2. Вероятно, это объясняется отсутствием обтюрации между казенным срезом ствола и барабаном.
Задержки с КВ-21 происходят, но значительно реже чем у Р-2. Удалось сделать серию из 3-х выстрелов без задержки в горизонтальном положении.

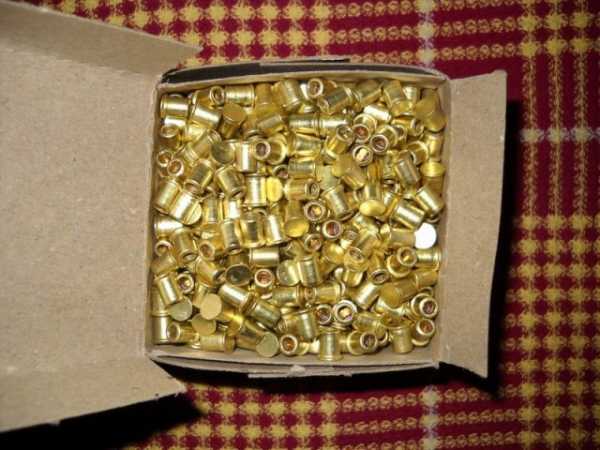

Фасуются капсули «Жевело» по 750 шт. в упаковке.
Упаковка и комплектация
Упаковка и комплектация револьвера Р-2 просты до минимализма. Остается впечатление что их, как и сам револьвер собрали из того, что было под рукой. Этикетка на коробке заставляет задуматся, что же внутри нее? Капсули или револьвер? Из недостатков — в комплектации отсутствует существенная вещь, которую больше не где купить, — протирка. Револьвер завернут в ингибитированную бумагу со строжайшей инструкцией по мытью рук и лица после контакта с ней и способах ее уничтожения.

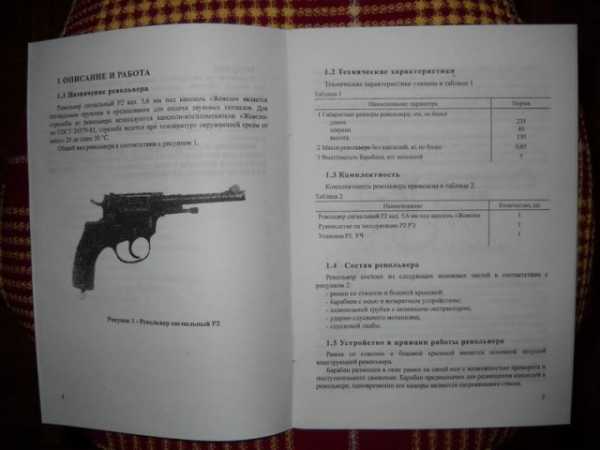

Инструкция по использованию представляет собой 4 согнутых пополам и скрепленных листа формата А4. Кратка до безобразия. Содержит общие сведения об устройсте револьвера, порядке его разборке и использовании. Кроме того, обязательное упоминание о том что револьвер не является оружием и не ограничивается в продаже. Для модели Р-2 в инструкции важно упоминание что запрещается помещать в ствол посторонние предметы. Это связано с тем что ствол заварен не наглухо и имеет достаточную обтюрацию при выстреле с барабаном. По всей видимости эта предосторожность излишняя, т.к. отверстия в канале ствола на столько малы, что воздух с трудом продувается через них.

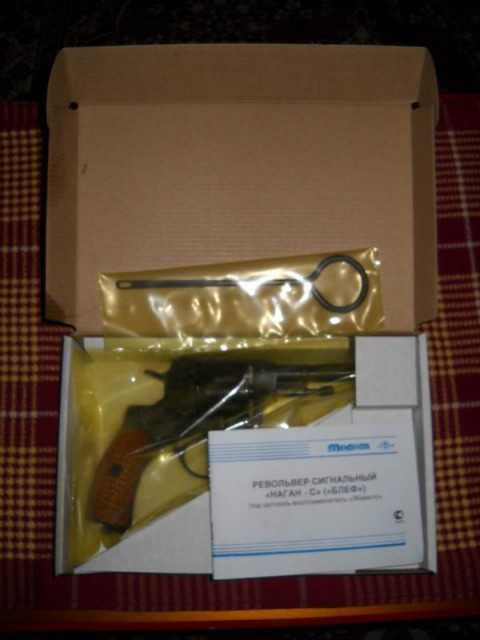

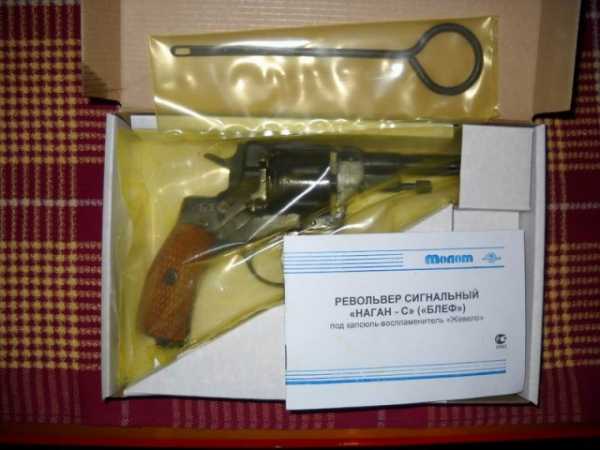

В противовес Р-2 упаковка револьвера «Блеф» просто верх дизайнерской мысли. В комплектации наличествует симпотичная инструкция, удобная для переноски в кармане и протирка. Сам револьвер и протирка герметически запаяны в отдельные полиэтиленовые пакеты. В инструкции указано как, после распаковки, их можно уничтожить. Внутри коробки вставлена картонка с вырезом для того чтобы револьвер не болтался внутри. Фото получились не очень — переснимать было лень.

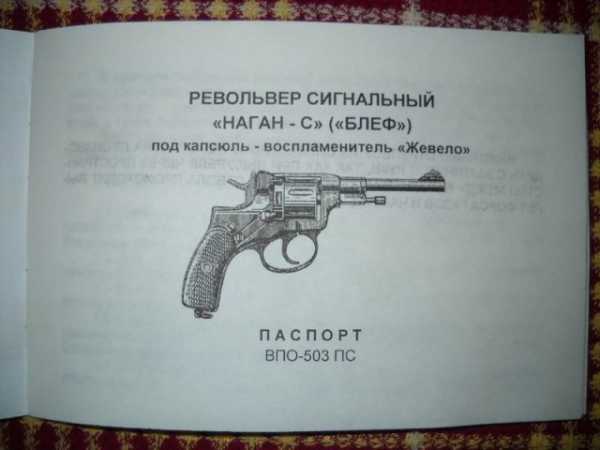

Инструкция в целом удобна и содержит полезные сведения по эксплуатации револьвера и его устройству.
Внимание! В целях избежания поломки бойка не рекомендуется стрелять при отсутствии капсулей в барабане и, тем более, стрелять с уже стреляными капсулями. Это существенное предупреждение отсутствует в инструкции по Р-2. Несоблюдение инструкции приводит к отрыву или поломке бойка. У пользователей существует заблуждение что стрелять со стреляными капсулями можно, но инструкция говорит об обратном.
Приятно обрадовал ресурс револьвера «Блеф». При одинаковом гарантийном сроке в 18 месяцев, заявленный ресурс «Блефа» в 2 раза больше «Р-2» и составляет 1000 выстрелов.
Так же разнится и температурный диапазон использования револьверов. Если для «Блефа» он составляет от -50 до + 50 градусов Цельсия, то для «Р-2» существенно ниже, от -20 до +30 градусов Цельсия.

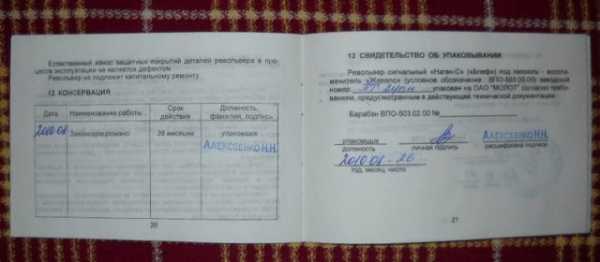

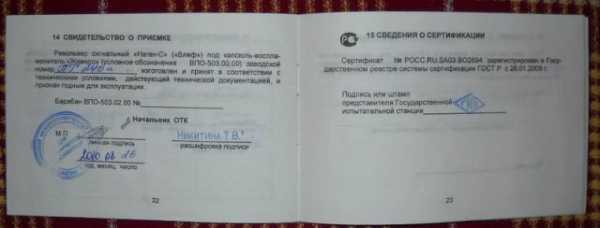

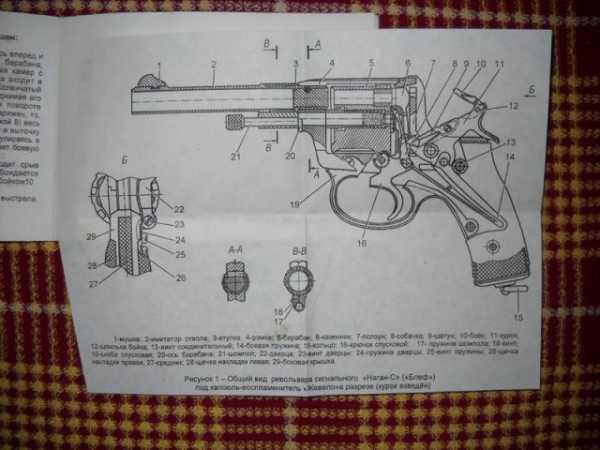

В инструкции содержится вклейка с подробным черетежом револьвера. Поражает количество различных ОТК и приемок с соотвествующими штампами. Ни на «Р-2», ни на «Блеф» продавец не поставил гарантию.
Подводя итог, могу сказать, что, не смотря на недостатки в комплектации и упаковке, мне субъективно больше понравился «Р-2». Может быть это подсознательно связано с не испорченным стволом и более естественным матовым блеском покрытия?
starcom68.livejournal.com

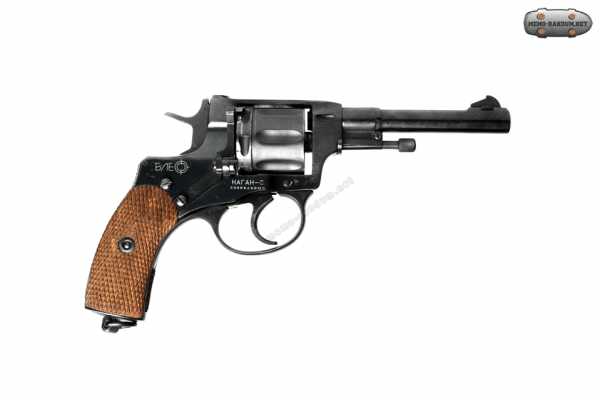

Револьвер сигнальный НАГАН-С (БЛЕФ)
Предназначен для подачи звуковых сигналов. За основу взят револьвер системы «Наган» обр. 1895 г. Револьвер доработан из реального боевого образца. Для стрельбы применяется капсюль-воспламенитель «Жевело».
Револьверы бельгийского мастера Леона Нагана получили широкую известность и были приняты на вооружение во многих странах, в том числе и в России.
3-линейный револьвер образца 1895 г. Калибр (7,62 мм.) 3 линии, длина 234 мм, длина ствола 114 мм, 7 зарядов, масса 750 г. Корпус с цельной неразъемной рамой, экстрактирование гильз поочередное, шомпол помещается внутри оси барабана и в рабочее состояние приводится с помощью поворотного устройства — шомпольной трубки, вращающейся вокруг ствола. Главной особенностью револьвера является продвигание вперед барабана, обеспечивающее надежную обтюрацию. Револьвер обладает высокими боевыми качествами — надежностью работы всех механизмов и, несмотря на сравнительно небольшой калибр, значительной мощностью. В Царской армии револьверы Нагана существовали двух образцов — с ударно-спусковыми механизмами двойного и одинарного действия. Первые назывались револьверами офицерского образца, вторые — солдатского. Интересно отметить, что создание солдатского образца было ни чем иным, как искусственным снижением боевых качеств отличного револьвера в угоду мнению о том, что «нижним чинам» давать скорострельное оружие нерационально, так как это может привести к излишней трате патронов. Поэтому в револьвер, сконструированный с самовзводом, добавлена деталь, препятствовавшая самовзводной стрельбе.
источник текста:http://neva-target.ru/p23210557-revolver-signalnyj-blef.html
memo-randum.net

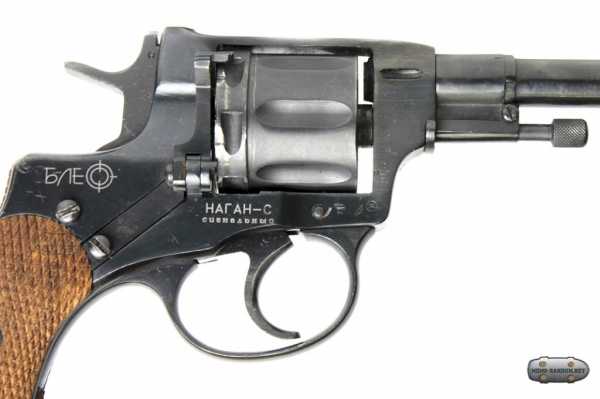

Реальный Блеф. Сигнальный револьвер на базе Нагана
Как-то совсем незаметно в оружейных магазинах появился новый образец, который просто не может не заинтересовать любителей оружия. Речь идёт о сигнальной версии «Нагана», выпуск которой освоен Вятско-Полянским машиностроительным «Молот».
Новинке присвоен заводской индекс ВПО-503 «Наган-С». И собственное — «Блеф».
Напомним, что россиянам уже доступен легендарный «Наган» в травматической версии («КАЛАШНИКОВ» © 9/2004), значимость которой в прикладном смысле (для самообороны) не стоит переценивать, хотя «Наганыч» (так называется «резинострельный» вариант) и является полноценным оружием, столь же эффективным, как другие модели «травматики» под 9-мм пистолетный патрон с резиновой пулей. Более того, с появлением усиленного 50-джоульного патрона, «Наганыч» не пришлось адаптировать для его использования благодаря колоссальному запасу прочности полностью стальной конструкции просто стреляй любым патроном. О переоценке возможностей я же заговорил из-за того, что подавляющая часть нынешних владельцев «Наганыча» и потенциальных покупателей выбирают этот образец исключительно из-за его уникальной исторической сущности.
Нельзя сбрасывать со счетов то, что, скорее всего, почти все «Наганы», попавшие на переделку в «травматику», не просто десятилетия лежали на складах длительного хранения, а реально воевали в руках наших дедов и прадедов во время Великой Отечественной войны. Ведь, судя по клеймам, все «Наганы-Наганычи» были выпущены до 40-х годов и трудно предположить, что во время военного дефицита стрелкового оружия, да ещё и при активном перевооружении армии на ТТ, револьверы оставили пылиться на складах.<br />
Безусловно, данный факт прибавляет ценности «Наганычу», особенно с учётом пусть и имеющихся, но умеренных внешних отличий гражданской версии от исходного образца.
Думаю, что агитировать «за советскую власть» достаточно, поскольку, среди клиентов оружейных магазинов встречаются и равнодушные к истории граждане, но, смею надеяться, число их исчезающее мало.
А для всех остальных приятная новость — «Наган-С» можно пробрести без формальностей, связанных с получением лицензии на травматическое оружие. Согласно статье 13 Федерального Закона «Об оружии» и протоколу соответствия Криминалистическим требованиям МВД России © 14998 от 15.02.2006 револьвер сигнальный приобретается без лицензии и не регистрируется в органах МВД. Об этом сделана соответствующая пометка в паспорте «Блефа». Любопытно, что моя попытка получить разъяснения относительно порядка продажи сигнального оружия у директоров петербургских оружейных магазинов оказалась неудачной. Просто сигнальные пистолеты в магазинах отсутствуют как класс, и поэтому никто не озадачивается знанием правил его продажи (есть и приятные исключения). Так что упоминание выше соответствующей статьи Закона «Об оружии» будет полезно для многих фирм, торгующих оружием. «Наган-С» в магазине 18-летний гражданин может приобрести без всяких лицензий, разрешений и регистрации, а между лицензированными оружейными фирмами (оптовые поставки) хождение сигнального оружия сопровождается соответствующими лицензиями установленного образца.<br />
Для чего и для кого нужен «Блеф»?
По прямому назначению, как сигнальное оружие, его можно использовать на любых спортивных соревнованиях вместо бесформенных стартовых устройств, которыми заменили револьверы и пистолеты в угоду каким-то сложно-гуманистическим соображениям. Согласитесь, что человек с нормальным оружием в руке, подающий сигнал выстрелом к началу состязаний, смотрится не в пример лучше стартёра с бесформенной коробочкой, издающей звук выстрела. Может быть впору некоторым спортивным федерациям задуматься над централизованной закупкой «Блефов»? Думаю, что они могут рассчитывать на специальную цену…Пригодится семизарядный «Наган» под капсюль «Жевело»/КВ-21 и любителям военной истории реконструкторам, которые теперь могут совершенно законно владеть револьвером, соответствующим полувековому отрезку истории нашей страны и совершенно безопасно использовать его в своих «мероприятиях» с переодеваниями и стрельбой.
Сгодится «Блеф» и в качестве дачного «пугача» для устрашения мелких хулиганов и животных. В этом случае, как ни странно, важна безопасная сущность сигнального оружия, с помощью которого почти невозможно причинить вред кому-либо, повлёкший за собой последствия уголовного рода (превышение пределов самообороны, неосторожное обращение с оружием и т. п.). К тому же — дети… Ведь нет-нет, да промелькнёт в информационных лентах страшное сообщение о том, как бабушка по незнанию выстрелила во внука из найденной в шкафу «Осы» или детки поиграли с родительской «травматикой» с трагическими последствиями. И шутить на эту тему как-то язык не поворачивается.
А основную часть «Блефов», наверное, купят те, чью душу греет сама мысль обладания легендарным оружием — в хозяйстве пригодится. Особенно, если вспомнить, сколько по настоящему бесполезных вещей копится в любом доме.<br />
Причём, в этом случае, действует принцип «чем хуже -тем лучше». Ведь особую ценность представляют самые старые, самые битые и «обшарпанные» экземпляры, поскольку все эти признаки свидетельствуют о реальной боевой жизни оружия, о причастности «железа» и его тогдашнего обладателя к историческим и не всегда бескровным событиям. Каждый купленный «Блеф» это не утилизированный в печи «Наган»
В заключение стоит обратить внимание на то, что появление «капсюльного» «Нагана» вполне может открыть новую страницу в истории старого оружия в нашей стране. Ведь, судя по созданному прецеденту, теперь ничего не мешает выходу в свет сигнального «Токарева» (в не самозарядном варианте, разумеется), ППШ, ППС, винтовки Мосина и т. д. Список бесконечен, как и армейские арсеналы, забитые старым оружием разных стран, которое, по современным понятиям, не годится даже для вооружения ополченцев. А в Африку и Юго-Восточную Азию мы уже отправили всё, что могли ещё в советские времена.
2014-09-24
Все статьи
superpnevmat.ru
Ношение сигнального Нагана-с (Блеф)
Leo_495 02-12-2008 01:00Можно ли носить Блеф (сигнальный Наган-с) и что нужно на него? с одной стороны это не огнестрельное оружие но относится к сигнальному оружию
С Ув.Сергей
Ничего не нужно. По ЗоО РФ такое оружие приобретается, хранится и носится без каких-либо разрешений и лицензий. Но помните, что при определённых действиях с Вашей стороны Наган-С «Блеф» станет «предметом, используемым в качестве оружия», и уж тем более, если Вы его станете использовать как оружие, или имитировать использование в качестве оружия.
Leo_495 02-12-2008 12:48ок
Has No Name 02-12-2008 13:29Да, в ЗОО еще что- то было про запрет ношения реплик и копий оружия. С одной стороны- Блеф это не реплика, а другое изделие- сигнальное оружие. С другой стороны стоит подумать, как это объяснять ППС, в случае чего
quote:
Originally posted by Leo_495:
Можно ли носить Блеф (сигнальный Наган-с) и что нужно на него?
может быть лучше его траспортировать…. !!!!!(в пакете, сумке,каробочке и т.д.)
просто не понимаю зачем его постоянно или переодически носить !?КамерадеВе 02-12-2008 17:51
quote:
Originally posted by Has No Name:
Да, в ЗОО еще что- то было про запрет ношения реплик и копий оружия.
Ссылку на этот документ. Только не надо трогать бедных татарHas No Name 02-12-2008 18:12
quote:
Originally posted by КамерадеВе:
Ссылку на этот документ. Только не надо трогать бедных татар
Ошибся, это 814-я инструкция:
64. Ношение копий (реплик) оружия, а также оружия, имеющего культурную ценность, разрешается только с историческими костюмами во время участия граждан в историко-культурных либо иных мероприятиях, проводимых федеральными органами исполнительной власти, органами исполнительной власти субъектов Российской Федерации, музеями, государственными или общественными культурно-просветительными организациями и объединениями при условии согласования проведения указанных мероприятий с Министерством культуры Российской Федерации и Министерством внутренних дел Российской Федерации.
VladiT 02-12-2008 23:14Блеф — это не «копия или реплика» оружия.
Блеф конкретно — сигнальное оружие, по своему сертификату.
Костюмы и мероприятия тут ни при чем.
Кстати, при ношении имеет смысл носить и сертификат (паспорт его).
quote:
Originally posted by belkin1550:
просто не понимаю зачем его постоянно или переодически носить !?
Ну, к примеру, я его постоянно с собой таскаю в сумке, за исключением ситуаций, когда предполагается проход через рамки (кино, театры, музеи и т.п.). Просто потому что маньяк оружейный: нравится он мне, люблю во время дежурства в руках повертеть, барабаном пощелкать, дома так вообще с ним практически не расстаюсь. «Наша Прррееелесть. Горлум, горлум!» (с)
quote:
Originally posted by VladiT:
Кстати, при ношении имеет смысл носить и сертификат (паспорт его).
А так же желательно иметь дежурный и безобидный ответ, зачем ты его носишь. Например: «собак бродячих отпугивать». Но только ни в коем случае не ляпнуть: «на всякий случай», ибо хоть ношение сигнального оружия для самообороны прямо законом не запрещено, но и не предусмотрено. Да и в качестве «психического оружия» я бы на него рассчитывать не стал.VladiT 03-12-2008 14:57
Почему же? В сочетании с баллончиком, как прессинг и отвлечение, при определенных обстоятельствах — вполне кузяво.
КамерадеВе 03-12-2008 15:45quote:
Originally posted by VladiT:
Почему же? В сочетании с баллончиком, как прессинг и отвлечение, при определенных обстоятельствах — вполне кузяво
а так же с белой формой НКВД, ремнём с двумя портупеями и синей фуражкой
