Лучшие многозарядные гладкоствольные ружья 12-калибра (часть 1)
Лучшие многозарядные гладкоствольные ружья 12-калибра (часть 1)Лучшие многозарядные гладкоствольные ружья 12-калибра (часть 1) В настоящее время многозарядные гладкоствольные ружья являются одним из самых популярных типов гражданского оружия на мировом рынке. Плюсы такого оружия вполне очевидны: оно позволяет стрелять быстрее, не отрывая приклад от плеча и не сбивая наводку. Это особенно ценно во время охоты, причем как на птиц, так и на зверей, а также дает возможность эффективной самообороны. Многозарядное гладкоствольное оружие обладает хорошей скорострельностью, которая превышает скорострельность ружей с ручной перезарядкой, что может иметь очень большое значение в некоторых ситуациях. Гладкоствольные многозарядные ружья по праву признаются эффективным оружием для охоты, самообороны и охраны правопорядка. Сегодня многие владельцы оружия отдают свое предпочтение 12-му калибру, который удачно сочетает в себе небольшую цену на боеприпасы и очень большое разнообразие доступных патронов: картечь, дробь, пуля, патроны нелетального действия, сигнальный и даже электрошоковый патрон. Часто ружья 12-го калибра приобретаются в качестве универсального оружия, с которым можно отправиться на охоту на птицу и зверя, защитить дом от незваных гостей, а также попрактиковаться в стрельбе, например, по тарелкам. 12-й калибр очень востребован охотниками. Он подходит для охоты на кабана, птицу (фазан, утка), а также некрупных лесных животных. Опытные охотники называют 12-й калибр универсальным. Но для охоты на крупных хищников использовать его не рекомендуют, даже с самыми мощными патронами. По своей природе хищные животные менее восприимчивы к повреждениям, а в случае «смазанного» попадания по зверю охотник сам может легко превратиться в добычу. При использовании дроби дистанция стрельбы из ружей 12-го калибра не превышает 50 метров, что необходимо иметь в виду, подкрадываясь к добыче. Определить расстояние до цели охотнику может помочь не только развитый глазомер, но и современные устройства, к примеру, лазерный дальномер, который при желании можно установить на свое ружье. Патроны 12-калибра к Benelli M4 В силовых структурах и армии гладкоствольные ружья часто считают вторичным видом вооружений, ставя на первое место нарезные карабины и винтовки. Первые многозарядные гладкоствольные ружья появились только в конце XIX века — это были модели, оснащенные подствольным трубчатым магазином. Их перезарядка осуществлялась подвижным цевьем (помповые ружья) или с помощью «скобы Генри». Подобное оружие достаточно успешно применялось американской армией в войнах с Испанией и Мексикой, но лучше всего гладкоствольные многозарядные ружья показали себя во время уличных боев и траншейных сражений в годы Первой мировой войны. Всего один выстрел картечью или крупной дробью мог сразить сразу нескольких человека, по некоторым данным Германия даже требовала запрещения этого «варварского оружия массового уничтожения». Позднее гладкоствольные многозарядные ружья часто использовались во время военных конфликтов, они до сих пор остаются на вооружении силовых структур многих государств мира. Современные гладкоствольные самозарядные ружья главным образом используют принцип отвода пороховых газов. Это позволяет сделать подобное оружие более надежным. При этом самозарядные ружья часто создаются на базе помповых моделей. Здесь всего-то необходимо установить газовый двигатель, который заменит собой руку стрелка. Вся остальная конструкция остается неизменной. К примеру, в нашей стране на базе помпового ружья МР133 было создано самозарядное ружье МР153, в котором был использован кольцевой газовый поршень, он скользит по магазину ружья, как по направляющей. Имеется на МР153 и автоматический газовый регулятор, который также является непременным атрибутом современных самозарядных ружей, которые позволяют автоматике свободно работать при разной мощности используемых стрелком патронов. Особую популярность гладкоствольные ружья приобрели на гражданском рынке огнестрельного оружия. Надежные и недорогие, но при этом достаточно мощные, они оказались пригодны для многих целей. Даже несмотря на постепенное снижение цен на винтовки, гладкоствольные магазинные ружья остаются востребованными во многих странах мира. При этом для всех массовых моделей такого оружия на рынке можно найти огромное количество различных аксессуаров, которые помогают значительно расширить возможности оружия, а при необходимости улучшить и его эргономику. При этом некоторые модели гладкоствольных ружей изначально оснащены всем необходимым набором аксессуаров, такое оружие называется тактическим. Покупателю часто остается лишь установить на ружье тактический фонарь, лазерный целеуказатель или прицел (если в их установке имеется необходимость). Информационный портал tactical-life.com сделал подборку, в которую включил 12 тактических ружей 12-го калибра. Это оружие не нуждается в какой-либо доработке или дополнительном обвесе, даже в базовой комплектации оно удовлетворяет большинству запросов потенциальных покупателей. Все представленные в данном рейтинге модели доступны на гражданском рынке огнестрельного оружия, их можно свободно приобрести во многих странах мира. Стоимость моделей указана для США, использованы рекомендованные производителем цены. Benelli M4 Benelli M4 — это первое самозарядное ружье данной итальянской компании, оснащенное газоотводной автоматикой. Конструкционная оригинальность и новизна модели были подтверждены международным патентом. Гладкоствольное ружье 12-го калибра оснащено плоской мушкой с намушником, а также диоптрическим регулируемым прицелом. Канал ствола ружья Benelli M4 хромирован, а наружная поверхность фосфатирована. По набору своих тактико-технических характеристик, а также по надежности и качеству используемых материалов M4 является одним из лучших дробовиков в мире на данный момент времени. Неслучайно с 1998 года данное оружие находится на вооружении Корпуса морской пехоты США и отряда «Морские котики». Полуавтоматический дробовик Benelli M4 используется и в американской полиции, а также спецподразделениях и силовых структурах многих стран мир. Производитель предлагает разные модели M4, к примеру, ружье, оснащенное пистолетной рукояткой, что упрощает управление оружием, а также повышает универсальность оружия. Доступна также версия с пистолетной рукояткой и телескопическим прикладом, который складывается нажатием на одну кнопку и позволяет стрелку менять размер ружья, уменьшая его на 13 сантиметров. Помимо всего прочего, на ствольной коробке оружия расположена планка Пикатинни, с помощью которой на него могут быть установлены различные типы прицелов. Характеристики Benelli M4: ствол — 470 мм, общая длина — 1010 мм, масса — до 3,8 кг, перезарядка — полуавтоматическая, за счет отвода пороховых газов из канала ствола, емкость магазина — 6 патронов +1 патрон в стволе. Патронник — 76 мм. Цена — от 2 000 долларов. Beretta 1301 Tactical Самозарядное гладкоствольное ружье Beretta 1301 Tactical первоначально предназначалось для использования военными и силовыми структурами в качестве тактического оружия. На гражданском рынке данная модель была представлена в качестве оружия, обладающего высокой скоростью перезарядки. Оно предназначено для вооружения охранных организаций, а также для целей самообороны и защиты частной собственности от непрошеных гостей. Также данное ружье может быть эффективно использовано для охоты и динамических дисциплин спорти
www.postsovet.ru
Многозарядные дробовики компании SRM Arms
Как известно, все гениальное просто, особенно когда это касается вопросов устройства огнестрельного оружия или отдельных его узлов. Как ни пытаются конструкторы мудрить и накручивать системы автоматики, системы питания и прочее, нормальный результат у них получается достаточно редко, что и не удивительно, ведь давно уже известно, что чем проще – тем надежнее.
Но при этом прогресс не стоит на месте, от оружия уже сейчас требуют, чтобы оно чуть ли не само противника брало на прицел и стреляло, а при таких требованиях оставаться в рамках «простоты» очень сложно. Другими словами, никаких у людей условий работы. Несколько иначе дела обстоят у тех конструкторов, которые работают с гладкоствольным оружием.
Будучи востребованным, в основном, на гражданском рынке, где потребитель менее придирчив и радуется каждому нововведению, это оружие обновляется значительно реже, а о том, чтобы появилась модель гладкоствольного ружья, в корне отличающаяся от всех других многие производители даже не задумываются. Хотя приятные исключения все-таки бывают. Таково, например, гладкоствольное ружье SRM, о котором и поговорим в данной статье.
Одной из проблем гладкоствольного оружия является малая вместимость его магазина, вернее, это даже не проблема, а особенность. Ведь никому не понадобиться на охоте гладкоствольное ружье с магазином до земли, в котором умещается 30 патронов. Да и в тех нечастых случаях, когда дробовики используется в армии и полиции большая вместимость магазина также не нужна. Тем не менее, работы в этом направлении ведутся, уже испробованы все возможные и невозможные варианты расположения патронов, где-то конструкторов ожидает успех, а где-то провал.

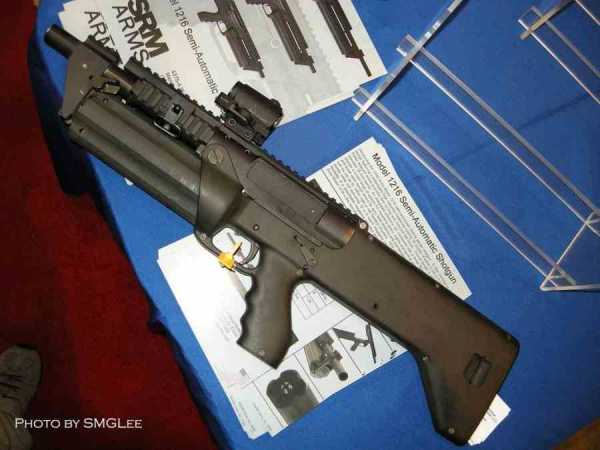

Свой вариант многозарядного гладкоствольного ружья представила американская компания SRM Arms в начале 2008 года. Конструкторам удалось добиться не только значительного увеличения вместимости магазина оружия, но и решить проблему быстрой смены типа боеприпаса в ружье, что является достаточно актуальным нововведением, как для охотников, так и для армии и полиции. В начале статьи было сказано, что все гениальное просто, и на самом деле конструкция ружья компании SRM очень простая, и странно, что ранее до этого никто не догадался.

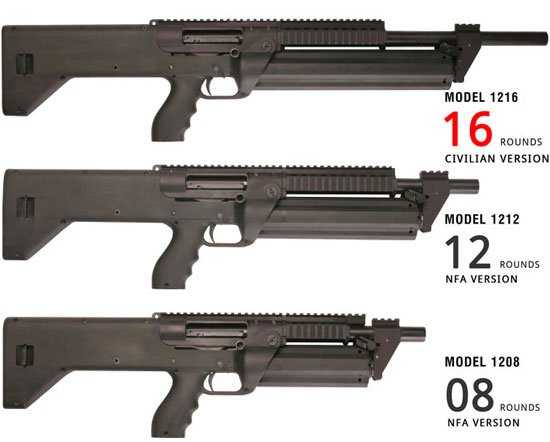

Вообще, говоря о многозарядном самозарядном ружье компании SRM, имеется в виду 3 модели оружия — Model 1216, Model 1212 и Model 1208. Все эти модели — это ружья 12-го калибра, о чем говорят первые две цифры в названии, оставшиеся две цифры указывают на количество патронов, которыми могут быть одновременно заряжены в магазин. Также эти три модели оружия различаются и по длине стволов, что сыграло злую шутку с производителем.
Дело в том, что во многих штатах США существует ограничение на максимально короткое гладкоствольное оружие, по этой причине там гражданскому потребителю разрешено покупать только самый длинный вариант гладкоствольного ружья с магазином вместимостью на 16 патронов. Хотя вроде бы можно приобрести и более короткий вариант, но для этого нужно получать отдельное разрешение и уплачивать дополнительный налог. Самая длинная модель гладкоствольного ружья имеет ствол длиной 457 мм, средняя модель 330 мм и самая короткая обладает стволом длиной всего в 254 мм. Длиной ствола и ограничивается вместимость магазина, так как он располагается под стволом.

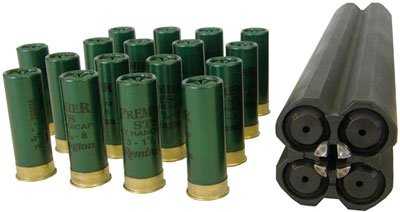

Ну, а теперь о самом интересном — о магазине данного оружия. Дело в том, что на самом деле это не один магазин, а четыре, которые соединены параллельно. Что в этом хорошего для охотника ни для кого не секрет, а вот для правоохранительных органов зачем такая система, непонятно, так как разнообразия, на первый взгляд, в боеприпасах у них особого нет. Хотя если подумать, то возможно быстрое переключение между травматическими и дробовыми патронами, в общем, лишней такая возможность точно не будет.
Но самое интересное во всей этой конструкции это то, что переключение между четырьмя соединенными вместе магазинами производится самим стрелком в абсолютно произвольном порядке. Для того чтобы переключиться с одного магазина на другой, стрелку необходимо нажать на небольшой переключатель у переднего крепления магазина и провернуть магазин в любом направлении, до того как он обратно зафиксируется. Также следует заметить, что у этого оружия имеется такая замечательная особенность как затворная задержка, что позволяет при израсходовании патронов в одной трубке, быстро провернуть магазин и продолжить ведение огня, не производя никаких манипуляций с затвором.

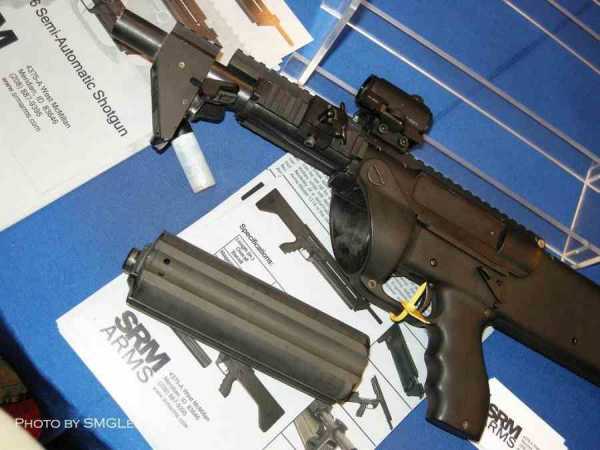

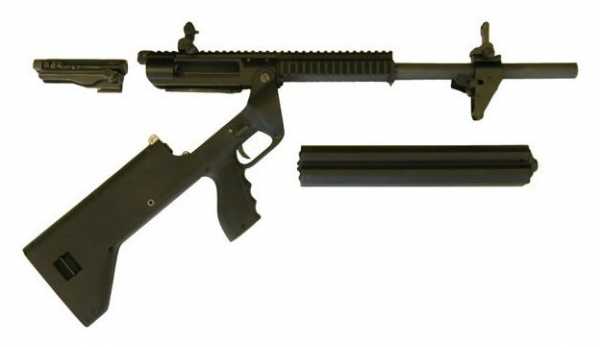

Помимо этого, магазин может быть полностью снят и заменен на другой, аналогичный по длине, для этого необходимо сдвинуть уже другой фиксатор, который также расположен у переднего крепления магазина, впрочем, быстро это навряд ли получиться сделать, но в целом и такая возможность отнюдь не лишняя.
Как уже было отмечено выше, многозарядные ружья компании SRM — это оружие самозарядное, поэтому не лишним будет рассказать и о том, какой тип автоматики имеет это оружие. А автоматика оружия построена по схеме с полусвободным затвором, и фактически аналогичная таковой у автомата G3, так что ружье компании SRM в этом плане пускай и не уникально, но зато очень оригинально, так на вскидку и не вспомнишь гладкоствольного оружия с аналогичной системой автоматики.
Не менее интересной особенностью является так же и то, что данное ружье может быть легко адаптировано для стрельбы с правого или левого плеча. Выполняется адаптация при неполной разборке оружия, что, в принципе, не занимает много времени и не требует какого-то специального инструмента, но о моментальной адаптации, естественно, не может быть и речи, хотя для гражданского населения такая возможность, в принципе, и не нужна. Переключатель предохранителя и фиксатор магазина изначально продублированы по обе стороны оружия, так что с ними никаких манипуляций производить необходимости нет.
Учитывая вместимость и конструкцию магазина оружия, а также то, что ружье самозарядное, интересным вопросом является вес. Благодаря тому, что в конструкции ружья широко применен высокопрочный пластик, само оружие вряд ли можно отнести к тяжеловесам, но и легким оно не является. Так, для самой длинной модели, длиной 825 мм вес без патронов равняется 3,2 кг, для средней с общей длиной 698 мм вес без патронов равен 3 кг, ну, и для самой короткой с общей длиной 622 мм вес равен всего 2,8 кг.
В целом, это достаточно малые показатели, но не стоит забывать что к этому весу добавляется еще и вес боеприпасов, а учитывая расположение магазина, баланс оружия изначально смещен вперед, а если еще и зарядить весь магазин на 16 патронов, то ствол будет существенно перевешивать, что понравится далеко не всем.
Также интересным моментом в данных моделях ружей компании SRM является то, что они лишены привычных прицельных приспособлений. Видимо, широкое распространение различных дополнительных устройств в скором времени приведет к тому, что открытые прицельные приспособления будут считать полностью устаревшими, но если это и произойдет, то очень не скоро, так как буквально с первых дней продаж этих ружей потребитель затребовал, чтобы оружие было оснащено мушкой и целиком, что и было выполнено. Правда, выполнено весьма своеобразно.
На переднем креплении магазина была нарезана планка крепления, на которую устанавливается мушка, на планке крепления проходящей по всей верхней поверхности оружия стал крепиться целик. При этом открытые съемные прицельные приспособления предлагаются в самых разнообразных вариантах. Кроме того, все варианты открытых прицельных приспособлений выполнены складывающимися, так что они не будут мешать использованию коллиматора. Также слева и справа располагаются дополнительные короткие планки крепления для дополнительных устройств в виде фонарика или ЛЦУ.
Появилось на рынке данное оружие совсем недавно, в конце 2011 года, несмотря на то, что было продемонстрировано в 2008 года. Такую задержку можно объяснить тем, что компания-производитель далеко не самая крупная и наладить массовое производство оружия, которое требует пускай не самой большой, но все-таки точности в производстве задача не самая простая. Зато от разных ружей подходит любой магазин без «напилинга», для чего явно стоило отложить выход оружия на рынок.
В общем, как-то печально, что даже относительно небольшой компании США удается сделать качественно новое оружие, пускай и потратив несколько лет на наладку производства, а вот об отдельных отечественных образцах такого, к сожалению, сказать нельзя, хотя многие со мной могут и не согласится.
Естественно, данное оружие не лишено отрицательных качеств, хотя бы в виде смещения баланса оружия, однако то, каким легким путем производителю удалось добиться компактных габаритов, многозарядности, возможности использования различных типов патронов, в зависимости от того, каких требует ситуация, свидетельствует, что еще далеко не все придумано и реализовано, так что развиваться еще есть куда.
Даже если брать данную конструкцию, то и ее можно было бы усовершенствовать путем автоматического проворачивания магазина при израсходовании всех патронов в трубке, правда, тогда сам магазин нужно было бы закрывать цевьем, но тем не менее есть, куда двигаться. Не говоря уже о переносе расположения магазина к прикладу, что выровняло бы баланс ружья. В общем, далеко еще не все придумано, как оказывается, и это не может не радовать.
/Кирилл Карасик, topwar.ru/
army-news.ru
Бескурковые одноствольные — Охотникам об Охоте!
Гладкоствольные однозарядные ружья для использование в фермерском хозяйстве и различных видов охоты. Современная модель. Ружья охотничьи фермерские моделей ОФ-93-31, ОФ-93-38 со стволом сигнального устройства 4 калибра (ракетница) предназначены для стрельбы осветительными патронами; со сменными гладкоствольными стволами 12 и 28 калибра под стандартные охотничьи патроны с гильзой длиной 70 мм — для стрельбы дробовыми патронами соответствующего калибра с любой гильзой (бумажной, металлической, пластмассовой) с целью охраны фермерского участка и любительской охоты; со сменными гладкоствольными стволами 12 и 28 калибра — для стрельбы летающими шприцами ШЛ-28 для обездвижевания и вакцинирования домашних и диких животных. По заказу могут быть укомплектованы стволами 12,16,20,28 или 32 калибров.
«Ружье фермерское охотничье» ОФ-93-01П
Устройство фермерского ружья ОФ-93-01П: 1 — ствол;2 — гайка; 3 — ствол сигнального устройства; 4 — рукоятка; 5 — ударно-спусковой механизм; 6 — затыльник; 7 — механизм запирания; 8 — приклад; 9 — мушка; 10 — флажок.
Ружья могут быть выполнены как в рядовом (ОФ-93-31 ЕКТМ. 776310.001 ТУ), так и в штучном исполнении (ОФ-93- 31Ш ЕКТМ 776310.001 ТУ) для экспорта. Отличия модели ружья штучного исполнения от модели рядового исполнения заключаются в повышенных характеристиках кучности боя, улучшении защитно-декоративным покрытием ряда деталей ружья, и в способе консервации, обеспечивающем более длительный срок хранения ружья для доставки в труднодоступные районы.
Механизмы ружья ОФ-93 без съемного ствола, гайки и мушки в открытом положении: 1 — экстрактор, 2 — ось, 3 — штырь, 4 — штифт, 5 — крючок спусковой, 6 — пружина, 7 — ось, 8 — плунжер, 9 — планка, 10 — ось, 11 — пружина, 12 — плунжер скобы,13 — пластина, 14 — скоба запирания, 15 — боек, 16 — ось, 17— курок, 18 — рычаг запирания, 19 — затыльник, 20 — винт, 21 — пружина клавиши, 22 — ось, 23 — клавиша, 24 — ось, 25 — втулка, 26 — шептало, 27— пружина, 28 — плунжер, 29 — рукоятка, 30 — ствол устройства сигнального.
Ружье ОФ-93 представляет собой, по сути дела, однозарядный гладкоствольный пистолет калибра 26 мм, имеющий приклад и цевье (деревянные и пластмассовые) и комплектуемый вкладными (сменными) стволами 12-го и 28-го калибров. Применение его для целей охоты не является его основным назначением, а лишь возможным на ближних расстояниях.
ОФ-93-31П производит АО «Вятско-Полянский машиностроительный завод «Молот», ОФ-93-31 и ОФ-93-31Ш Центральное конструкторское бюро аппаратостроения (ЦКБА) г. Тулы. ОФ-93-01П имеет деревянный приклад и несколько более крупное цевье, у ОФ-93-01 приклад металлический.
УСТРОЙСТВО. Ружье состоит из рукоятки 4 и затыльника 6 с размещенным в них ударно-спусковым механизмом 5, неотъемного приклада 8, механизма запирания 7, ствола сигнального устройства 3, легкосъемного ствола I с гайкой 2, флажка 10 и мушки 9. Соединение в одно целое стволов 12-го или 28-го калибров осуществляется за счет вставки их в ствол сигнального устройства, фиксации гайкой поворота ствола сигнального ствола до положения совмещения пазов затыльника и ствола сигнального устройства, и вхождения планок механизма запирания в пазы ствола сигнального устройства. Рабочее взведение боевой пружины осуществляется при непосредственном взведении клавиши в боевое положение. Гильза выдвигается из патронника экстрактором. Конструкция предусматривает недопустимость выстрела при не полностью запертом канале ствола устройства сигнального за счет взаимодействия клавиши ударно-спускового механизма при взведении с рычагом запирания (который перемещает механизм запирания до своего крайнего положения.
Для безопасного обращения с ружьем в конструкции предусмотрен автоматический предохранитель от случайного выстрела, заключающийся в том, что при отпущенной клавише курок находится в невзведенном положении.
Работа ружья. После вкладывания припаса в патронник ствола сигнального устройства или ствола 12 (28) калибра производится поворот ствола сигнального устройства до совмещения планок механизма запирания с пазами ствола сигнального устройства.
При взведении клавиши до своего крайнего положения производится сжатие боевой пружины, при этой курок удерживается на шептале в исходном положении. Клавиша взаимодействуете рычагом запирания, обеспечивая полное вхождение планок механизма запирания в пазы ствола сигнального устройства. Спусковой крючок, взаимодействующий с шепталом, при его перемещении выводит шептало из зацепления с курком. Курок под действием боевой пружины поворачивается на оси и наносит удар по капсюлю патрона. Происходит выстрел. После снятия нагрузки на спусковой крючок и клавишу, крючок спусковой и клавиша с курком возвращаются в исходное положение, при этом курок становится на шептало. Для извлечения стрелянной гильзы необходимо механизм запирания переместить в крайнее заднее положение и повернуть ствол сигнального устройства до упора, при этом экстрактор выдвинет гильзу из патронника.
Неполная разборка и сборка ружья. Приступая к разборке, необходимо прежде всего разрядить ружье или убедиться в том, что оно разряжено.
Разбирать и собирать ружье следует всегда в строгой последовательности, соблюдая при этом осторожность и не применяя чрезмерных усилий и ударов.
Разбирать ружье в следующем порядке:
1.Отделить мушку от ствола, первоначально повернув флажок мушки на 180 %.
2.Нажав на флажок вниз до упора переместить механизм запирания в крайнее заднее положение и повернуть ствол устройства сигнального на оси до упора.
3.Извлечь экстрактор из направляющих ствола сигнального устройства.
4.Отвернуть гайку и извлечь из ствола сигнального устройства гладкий ствол.
5.Извлечь штифт, соединяющий клавишу с рукояткой.
6.Вывернуть винт, соединяющий затыльник с рукояткой и извлечь пружину клавиши.
7.Извлечь из рукоятки затыльнике ударно-спусковым механизмом и механизмом запирания, а также крючок спусковой в сборе.
8.Извлечь флажок из направляющих затыльника.
9.Извлечь приклад из рукоятки.
10.Отделить клавишу от сборки боевой пружины для чего необходимо развернуть клавишу относительно плунжера до положения, позволяющего снять клавишу.
11.Отделить шептало и курок со сборкой боевой пружины, выбив крепящие их оси.
12.Снять рычаг запирания, выбив оси.
13.Отделить механизм запирания.
14. Отделить от механизма запирания планки, а из скобы запирания выбить ось и извлечь плунжер и пружину.
15. Выбить ось из крючка спускового в сборе и извлечь плунжер и пружину.
Неполная разборка закончена.
Полную разборку с отделением курка от боевой пружины проводить не рекомендуется в связи со сложностью сборки.
Сборка ружья производится в обратной последовательности.
При сборке необходимо обратить внимание на следующее: при постановке крючка спускового в сборе в рукоятку необходимо поджать плунжер в отверстии спускового крючка и завести его под шептало; при постановке экстрактора в ружье, укомплектованное съемным стволом, необходимо совместить соответствующие пазы ствола устройства сигнального и ствола, поставить определенный экстрактор ствола, закрыть канал ствола, зафиксировав ствол устройства сигнального планками механизма запирания и завернуть гайку, крепящую ствол.
Особенности эксплуатации. Необходимо постоянно следить за надежностью фиксации ствола гайкой, а затыльника винтом. При необходимости проводить подвинчивание винта и гайки. После стрельбы ракетами обязательно чистить канал ствола сигнальною устройства перед постановкой съемных стволов. В случае незакрывания ствола проверить закрывание без экстрактора. Если ствол закрывается, поставьте экстрактор как описано выше. Люфт ствола в открытом положении не является браковочным признаком, так как его силовое запирание происходит в закрытом положении задней части.
Перед проведением работ в сырую погоду, а также зимой детали ружья следует протереть снаружи промасленной ветошью или смазать их тонким слоем воска, растопленного в 3-х частях минерального масла или скипидара. В зимнее время, с целью предупреждения осечек, ударно-спусковой механизм и гнездо бойка следует освободить от летней смазки, промыть в керосине и покрыть тонким слоем ружейного масла.
Пристрелка ружья. Для ружей, укомплектованных стволами 12,16, 20, 28 или 32 калибра целесообразно провести проверку меткости боя и пристрелку стрельбой в закрытом тире или на открытой площадке при безветренной погоде и нормальной температуре. Стрельбу надо проводить сидя или лежа с упора в мишень 1×1 м с прицеливанием в точку наводки (Т. Н.), отмеченную в середине мишени. Дальность стрельбы 20 м, число выстрелов 3. Все выстрелы проводятся стандартными патронами в одну мишень, при этом Т. Н. каждого выстрела не должна изменяться. При проверке устанавливается степень совпадения средней точки попадания ( С. Т. П.) дробовой осыпи с Т. Н. Средняя точка попадания определяется следующим образом. Надо провести горизонтальную линию, отсекающую 50% пробоин вниз вверх и вертикальную линию, отсекающую — 50% пробоин влево и вправо, Пересечение линий и есть С. Т. П, При отклонении С. Т. П. от Т. Н. более чем 15 см возможно улучшение меткости боя по следующим вариантам:
1.Учет при стрельбе выявленной величины упреждения по вертикали и горизонтали. При отклонении С. Т. П. от Т. Н. влево упреждение при стрельбе производится вправо, при отклонении С. Т. П. от Т. Н. вправо упреждение при стрельбе влево, при отклонении С. Т. П. вниз упреждение при стрельбе вверх. Величина упреждения равна расстоянию между С. Т. П. и Т. Н.
2.Пропиливание верхней и боковой поверхности мушки. При отклонении С. Т. П. от Т. Н, вниз — пропилите мушку сверху; при отклонении С. Т, П. от Т. Н. вправо — пропилите мушку слева; влево — пропилите мушку справа. При пропиловке проверка боя устройства производится повторно. Пропиловочные места надо обезжирить и подкрасить красителем черным ОСТ 6-14-37-80 или другим приемлемым с последующей сушкой. Проведение пристрелки устройства желательно в специализированных ружейных мастерских или центрах стрелковой подготовки.
3.При стрельбе шприцами при отклонении С. Т. П. от Т. П. более 5 см можете провести улучшение меткости боя по той же методике. Стрельбу ведите в плотную ткань, мешковину или войлок. При этом С. Т, П. определяется следующим образом: соедините два произвольных попадания шприцем линией и отметьте среднюю точку между ними. Соедините данную точку с третьим попаданием и отмерьте от этой точки 1/3 расстояния между ними. Полученная таким образом точка и есть С. Т. П. Учтите, что данное улучшение будет распространяться для определенного ствола, определенного отверстия, установленного на дроссельном устройстве. В связи с тем, что результаты меткости могут различаться при стрельбе шприцем и дробовым зарядом на стволе, предназначенном для стрельбы вышеуказанными припасами, выберите для себя необходимый вариант и используйте для него методику, изложенную в пунктах 2 или 3. В остальных случаях пользуйтесь вариантом 1.
Особенности припасов. Для обездвижевания. вакцинирования и лечения домашних животных используют летающий шприц. Шприц летающий ветеринарный обеспечивает инъекцию животных на дальностях 5-10 метров, В зависимости от типа шприца объем запоршневого пространства должны составлять 1,5; 3,0 и 10 см. куб.
Варианты использования:
-1,5 см. куб. для обездвижевания;
-3,0 см. куб. для вакцинирования:
-10,0 см. куб. для лечения.
Дистанция полета шприца:
-для обездвижевания — 5 — 40 метров;
-для вакцинирования и лечения-до 5 метров.
Вспрыск препарата плавный с помощью пружины. Шприцы могут быть конструктивно выполнены калиберные, подкалиберные и надкалиберные (в зависимости от назначения ). Шприцы летающие ветеринарные должны обеспечивать повторные сборки после их использования с последующим их обеззараживанием в соответствие с правилами ветеринарии.
Полет летающего шприца обеспечивается срабатыванием монтажного патрона К-1 в дроссельном устройстве. Дроссельные устройства обеспечивают регулирование давления газов в стволах 12 калибр, 28 калибра. Разброс шприцев на дистанции от 5 до 20 метров не превышает по диаметру мишени 200 мм.
Ствол 28 калибра предназначен для метания летающего шприца объемом 1,5 см. куб. Ствол 12 калибра предназначен для метания летающего шприца объемом 3,0 см. куб. и 10 см. куб.
Ружье пригодно для стрельбы патронами при применении стволов соответствующих калибров, запуска сигнальных ракет и осветительных ракет из ствола устройства сигнального калибра 26 мм. Ружье пригодно для стрельбы дымным и бездымным порохами. Гильзы могут применяться бумажные, металлические и пластмассовые.
