По применению делятся на:Противотанковые мины
Предназначены для поражения или вывода из строя бронетехники, автомобильного транспорта и т. п. Устанавливаются как правило под землей. Срабатывают при наезде на них колесом или гусеницей. Последнее время широко разрабатываются и внедряются в войска мины, имеющие сейсмические, инфракрасные и акустические датчики и самостоятельно поражающие технику ударным зарядом в радиусе 100 — 150 метров, без наезда на них.
Противопехотные мины
Предназначены для поражения живой силы противника осколками и ударной волной. Устанавливаются как правило под землей, либо на растянутой проволоке. Срабатывают при наступлении на них ногой (есть варианты при снятии ноги с них), либо при натяжении проволоки (у «растяжек»). Последнее время широко разрабатываются и внедряются в войска мины, имеющие сейсмические, инфракрасные и акустические датчики и самостоятельно поражающие живую силу противника направленным зарядом в радиусе 50 — 100 метров, без непосредственного нажатия на них (Российский комплекс «Охота — 2М» уже успешно применяется в войсках).
Противодесантные мины
Предназначены для защиты от десанта противника в вероятных мест его высадки. Делятся на морские и сухопутные. Морские противодесантные мины предназначены для защиты побережья. Срабатывают при прикосновении к ним днищ десантных кораблей или плавающих машин, второй вариант подрыва — якоря десантных кораблей. Сухопутные мины срабатывают при задевании их парашютом. Сухопутные и некоторые морские противодесантные мины имеют специальную мачту, при отклонении которой (под тяжестью парашюта, при задевании днищем десантных кораблей или плавающих машин) от нормального положения происходит подрыв мины.
Итак, немного наших мин…

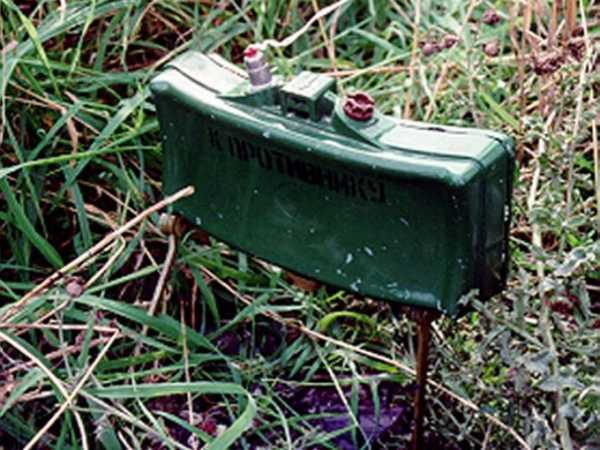

МОН — 50 (Мина Осколочная Направленная)
Советская противопехотная мина МОН — 50 направленного действия предназначена для поражения живой силы противника осколками и ударной волной на дальности до 50 метров. Мина была разработана на базе Американской мины M18 Claymore, впервые применяемой США во время войны во Вьетнаме. В отличии от прототипа МОН — 50 имеет более сфокусированное направленное действие разлета осколков засчет иного угла изгиба корпуса по вертикали.
Мина состоит из пластикового корпуса в виде изогнутого внутрь прямоугольника на складных ножках. На верху корпуса мины имеется два отверстия для установки запалов и специальный глазок, смотря через который минер точно устанавливает направление взрыва мины.
В комплекте с МОН — 50 применяются запалы натяжного действия, электродетонаторы для дистанционного подрыва и прочие устройства при устройстве мин — ловушек. Внутри корпуса мины со стороны направления взрыва имеется слой готовых убойных элементов в виде стальных шариков. Внизу корпуса мины имеется отверстие с резьбой, в которое вкручивается специальная струбцина — штатив (поставляется в комплекте), которая применяется для установки мины на различные объекты и поверхности (деревья, стены, перекрытия и пр.). Также внизу имеются два кронштейна, на которых крепятся ножки. В походном положении они поворотом складываются под корпус.
Масса мины 2 кг
Масса взрывчатого вещества 0,7 кг
Ширина корпуса мины 22,6 см
Высота корпуса мины 9 см
Толщина корпуса мины 6,6 см
Количество поражающих элементов 490 — 540 шт
Зона поражения по горизонтали 540
Зона поражения по вертикали 4 метра
Зона поражения по дальности 50 метров
Противодесантная мина ПДМ — 2
Противодесантная мина ПДМ — 2 предназначена для защиты прибрежной зоны морей, рек и озер от десантно — высадочных средств противника, преодолевающих водную преграду. Устанавливается под водой на грунт или ил.
Масса на низкой подставке 100 кг
Масса на высокой подставке 135 кг
Масса заряда 15 кг
Высота на низкой подставке 1400 мм
Высота на высокой подставке 2700 мм
Глубина установки 1,5 … 3,8 метра
Взрывоустойчивость 8 метров
Штормоустойчивость до 6 баллов
Сплавная речная мина СРМ
Сплавная речная мина СРМ предназначена для разрушения наплавных и низководных мостов, а также гидротехнических сооружений.
Конструктивно мина СРМ состоит из корпуса с зарядом ВВ, поплавка, шести боковых и одного центрального замыкателей, предохранительного устройства, элемента необезвреживаемости, самоликвидатора ЧМВ — 16, источника питания, электрозапального устройства и капсюля — детонатора №8-А. Взрыватель контактный, электромеханический.
Диаметр 310 мм
Высота без штанги 580 мм
Высота со штангой 1800 … 2400 мм
Масса 40 кг
Масса заряда 20 кг
Допустимая глубина реки не менее 1,5 метра
Допустимая скорость течения реки 0,3 м/сек
Якорная речная мина ЯРМ
Якорная речная мина ЯРМ предназначена для защиты прибрежной зоны морей, рек и озер от десантно — высадочных средств противника, преодолевающих водную преграду. Состоит из корпуса с зарядом ВВ, механического взрывателя ВРМ с крестовиной, якоря с механизмом автоматической установки на заданную глубину. Мина устанавливается под водой с плавсредств. После установки якоря на дно происходит автоматическое разматывание троса и мина всплывает на заданную глубину.
Диаметр 275 мм
Высота 510 мм
Масса 13 кг
Масса заряда 3 кг
Глубина установки 1 … 12 м
Взрывоустойчивость не менее 12 метров
Допустимая скорость течения 1 м/сек
ПВМ (ПротивоВертолетная Мина)
Мина ПВМ (ПротивоВертолетная Мина) предназначена для поражения вертолетов и низколетящих самолетов противника высокоскоростным ударным ядром. Разработана в ФКП ГкНИПАС. Служит для для защиты военных и гражданских объектов от атак вертолетов, для защиты участков морского побережья, где возможен вертолетный десант, защиты минных полей от вертолетного разминирования, блокирования взлетных полос аэродромов противника, блокирования мест, где могут быть развернуты запасные аэродромы или аэродромы рассредоточения, психологического воздействия на пилота вертолета с целью принуждения пилотирования на больших высотах.
Масса снаряженного изделия 12 кг
Дальность обнаружения цели до 1000 метров
Скорость цели до 100 м/сек
Время перехода в активный режим 15 сек
Дальность поражения до 150 метров
Скорость поражающего элемента до 2500 м/сек

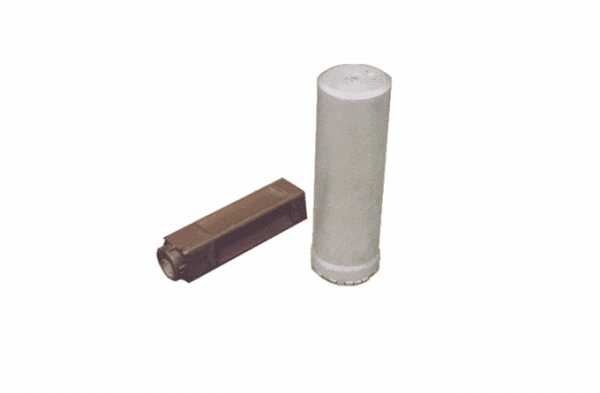

Противотанковая мина ПТМ-3
Противотанковая мина ПТМ -3 предназначена для дистанционного минирования местности против танков и другой бронированной техники противника. Размещается в кассете КПТМ — 3 и состоит из стального корпуса, заряда ВВ и взрывателя. Устанавливается авиационными и артиллерийскими системами дистанционного минирования, заградителем УМЗ и переносным комплектом минирования ПКМ. Для подрыва мины используется неконтактный магнитный взрыватель с самоликвидатором и таймером дальнего взведения.
Диаметр кассеты с миной 140 мм
Длина кассеты с миной 180 мм
Масса кассеты с миной 7,4 кг
Масса мины 4,9 кг
Масса заряда 1,8 кг
Время дальнего взведения мины 60 … 100 сек
Температурный диапазон применения — 40 … +50 С
Противотанковая мина ТМ — 62М
Противотанковая мина ТМ — 62М предназначена для минирования местности против танков и другой бронированной техники противника. Устанавливается вручную, либо с помощью механизированных средств минирования.
Состоит из стального корпуса, с размещенным в нем зарядом ВВ, и контактного или не контактного взрывателя. Для подрыва мины используются взрыватели: МВЧ — 62, МВЗ — 62, МВШ -62, МВД — 62, МВН — 80. Взрыватель ввинчивается в отверстие сверху корпуса мины. В походном положении это отверстие закрывается пластмассовой крышкой. Мина обладает повышенной устойчивостью к воздействию ударной волны ядерного взрыва и взрыва зарядов разминирования.
Диаметр 320 мм
Высота 128 мм
Масса 9,5 … 10 кг
Масса заряда 7,0 … 7 кг
Температурный диапазон применения ±50 С

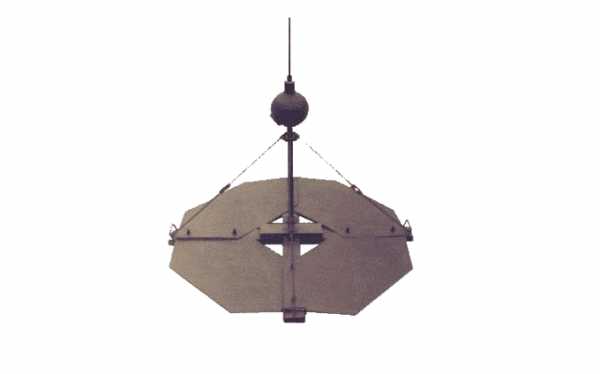

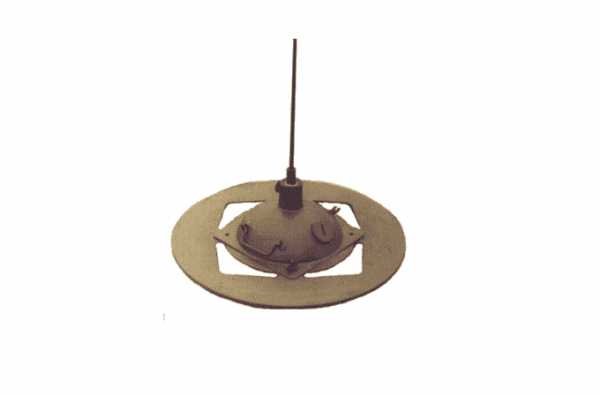

Противодесантная мина ПДМ — 1М
Противодесантная мина ПДМ — 1М предназначена для защиты прибрежной зоны морей, рек и озер от десантно — высадочных средств противника, преодолевающих водную преграду. Устанавливается под водой на грунт или ил. Мина состоит из стального корпуса, в котором размещен кумулятивный заряд ВВ направленный вверх, мачтового взрывателя, мачты и балластной плиты. Подрыв мины происходит при отклонении мачты в сторону днищем десантных плав.средств или машин — амфибий.
Диаметр с балластной плитой 800 мм
Высота с мачтой 1000 мм
Масса с балластной плитой 55 кг
Масса заряда 10 кг
Глубина установки 1,1 … 2,0 м
Взрывоустойчивость не менее 6 метров
Штормоустойчивость до 5 баллов
Средняя прилипающая мина СПМ
Средняя прилипающая мина СПМ предназначена для повреждения боевой и промышленной техники, боевых и транспортных машин, подвижного железнодорожного состава и других объектов.
Длина 280 мм
Ширина 115 мм
Высота 75 мм
Масса мины 3 кг
Масса заряда 1 кг
Сила притяжения мины к стальному листу 400 … 600 Н
Глубина установки в воде до 10 метров
Температурный диапазон применения ± 40 С
Противотанковая мина ТМ — 83
Противотанковая мина ТМ — 83 предназначена для поражения танков и другой бронированной техники противника. Принята ТМ — 83 на вооружение Российской армии была в 1983 году.
Конструктивно мина ТМ — 83 состоит из деревянной платформы, направленного кумулятивного заряда, сейсмического, акустического и теплового датчиков. Мина не контактного действия, устанавливается на танкоопасных направлениях. При приближении танков и другой бронированной техники сейсмический датчик фиксирует их появление и мина переходит из режима ожидания в боевой режим. Далее акустический и тепловой датчики вычисляют скорость и направление движения танка и, при проходе танка на расстоянии меньше 50 метров от мины, происходит подрыв боевой части мины, состоящей из направленного кумулятивного заряда.
Высота 670 мм
Длина 455 мм
Ширина 377 мм
Масса 20,4 кг
Масса заряда 9,6 кг
Дальность поражения до 50 метров
Температурный диапазон применения -30 … +50 С
ekabu.ru
Мины » Военное обозрение
Мины из Афганистана.1. Противотанковая мина M19
Страна-разработчик: США
Применялась в: Афганистане, Анголе, Чаде, Чили, Кипре, Иране, Ираке, Иордании, Южной Корее, Ливане, Западной Сахаре, Замбии
Вес: 12,56 кг
Взрывчатое вещество: 9,5 кг
2. Противотанковая мина TM-46
Страна-разработчик: Россия (СССР)
Применялась в: странах Африки, Ближнего Востока и Юго-Восточной Азии
Вес: 8,6 кг
Взрывчатое вещество: 5,7 кг

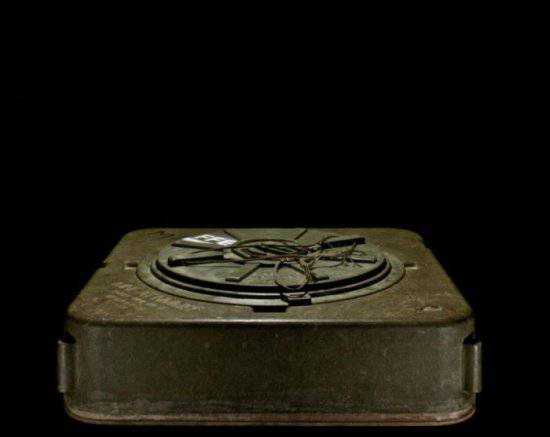

3. Противотанковая мина TC/6 с минимумом металла
Страна-разработчик: Италия
Применялась в: Афганистане, Чаде, Эквадоре, Ливане, Таджикистане
Вес: 9,6 кг
Взрывное вещество: 6 кг

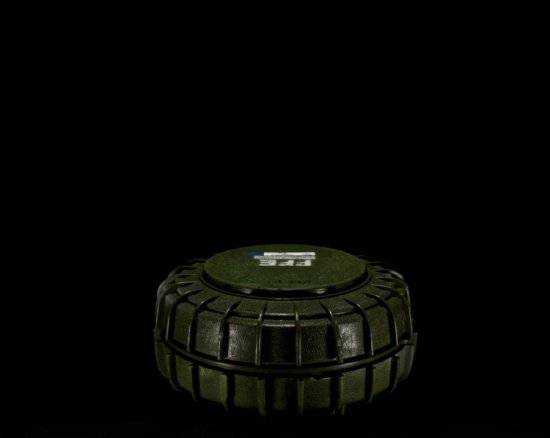

4. Противотанковая неметаллическая мина YM-III. Корпус мины полностью неметаллический, металлические компоненты присутствуют только во взрывателе
Страна-разработчик: Иран (копия китайской мины Type 72)
Применялась в: Афганистане, Боснии, Хорватии. Иране, Ираке
Вес: 7 кг
Взрывчатое вещество: 5,7 кг
5. Противотанковая мина YM-II, скопированная с итальянского фугаса SB-81 с минимальным присутствием металла
Страна-разработчик: Иран (копия итальянской SB-81)
Применялась в: Афганистане и Иране
Вес: 3,2 кг
Взрывчатое вещество: 2 кг
6. МОН-50 – противопехотная мина направленного действия. Цифра 50 означает радиус поражения в метрах
Страна-разработчик: Россия (СССР)
Применялась в: Афганистане, Анголе, Армении, Азербайджане, Камбодже, Чечне, Эквадоре, Эритрее, Эфиопии, Грузии, Ливане, Мозамбик, Никарагуа, России, Сомали, Таджикистане, Западной Сахаре, Замбии
Вес: 2 кг
Взрывчатое вещество: 700 г

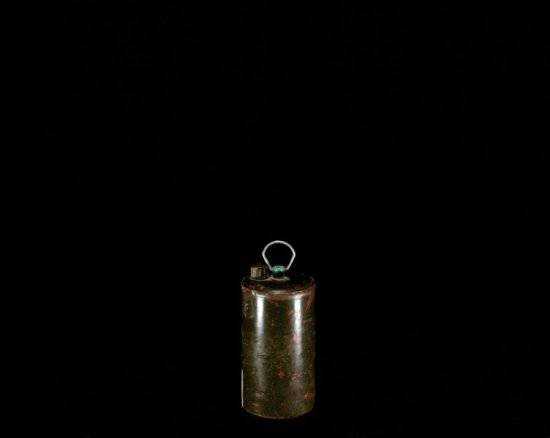

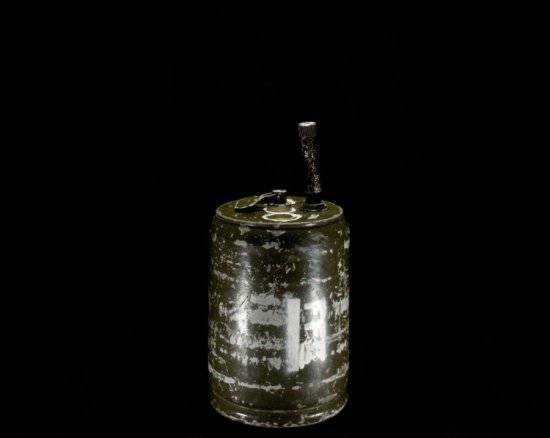

7. ОЗМ-72 — противопехотная выпрыгивающая осколочная мина кругового поражения, разработанная из ОЗМ-3 и 4 для большей эффективности и радиуса поражения
Страна-разработчик: Россия (СССР)
Применялась в: Афганистане, Анголе, Армении, Азербайджане, Камбоджи, Чечне, Эритерии, Эфиопии, Грузии, России, Таджикистане, Замбии
Вес: 5 кг
Взрывчатое вещество: 500 г
8. Type 69 – выпрыгивающая осколочная мина Страна-разработчик: Китай
Применялась в: Афганистане, Камбодже, Китае, Сомали, Эритрее, Эфиопии, Судане, Таиланде, Уганде
Вес: 1,35 кг
Взрывчатое вещество: 105 г

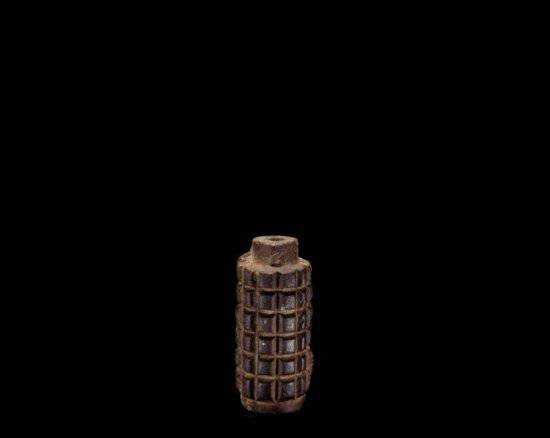

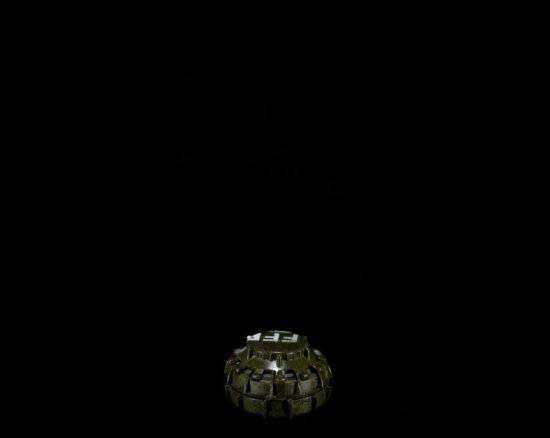

9. ПОМЗ-2 (Противопехотная Осколочная Мина Заграждения) — советская противопехотная осколочная мина натяжного действия
Страна-разработчик: Россия (СССР)
Применялась в: странах Африки, Ближнего Востока и Юго-восточной Азии
Вес: 2,3 кг
Взрывчатое вещество: 75 г
10. МС-3 — ловушка фугасная разгрузочного действия, основанная на противопехотной мине ПМН. Предназначена для использования с миной ОЗМ-72, имеет тот же диаметр, чтобы идеально подходить к спрятанной под грунтом мине
Страна-разработчик: Россия (СССР)
Вес: 630 г
Взрывчатое вещество: 310 г

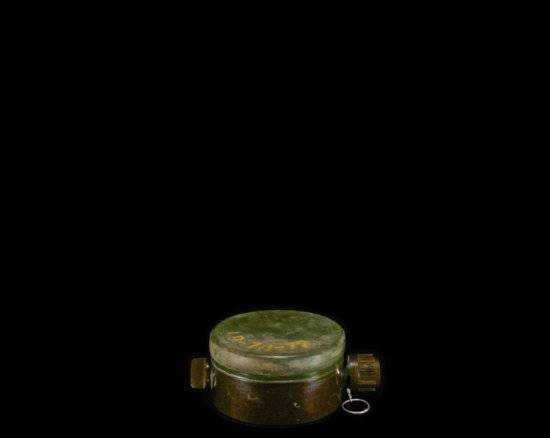

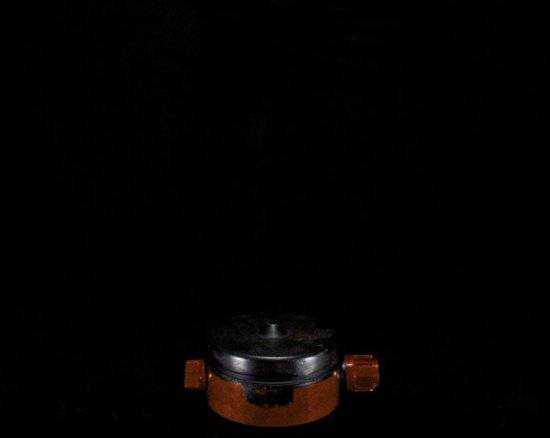

11. Противопехотная мина ПМН
Страна-разработчик: Россия (СССР)
Применялась в: Афганистане, Анголе, Армении, Азербайджане, Камбоджи, Чаде, Чечне, Египте, Эритрее, Эфиопии, Грузии, Гвинее-Бисау, Гондурасе, Ираке, Курдистане, Лаосе, Ливане, Ливии, Мавритании, Мозамбике, Намибии, Никарагуа, Омане, Руанде, Сомали, Судане, Таджикистане, Таиланде, Уганде, Вьетнаме, Йемене
Вес: 550 г
Взрывчатое вещество: 240 г
12. ПМН2 – усовершенствованная форма ПМН, созданная, в частности, для увеличения сопротивления при взрыве
Страна-разработчик: Россия (СССР)
Применялась в: Афганистане, Армении, Азербайджане, Камбоджи, Чечне, Эритрее, Эфиопии, Грузии, Гондурасе, Ливане, Мозамбике, Никарагуа, Таджикистане, Таиланде, Йемене
Вес: 450 г
Взрывчатое вещество: 110 г
13. Иранская мина №4, иногда известная как Мк4, — противопехотная мина разгрузочного действия с пластиковым корпусом «коробочного» типа. Очень похожа на египетскую мину Т/78
Страна-разработчик: Иран
Применялась в: Афганистане, Иране, Ираке и Судане
Вес: 420 г
Взрывчатое вещество: 200 г
14. Противопехотная мина YM-I
Страна-разработчик: Иран (копия итальянской мины VS-50)
Вес: 185 г
Взрывчатое вещество: 50 г
15. ПФМ – небольшая противопехотная фугасная мина с корпусом из пластика низкой плотности
Страна-разработчик: Россия (СССР)
Применялась в: Афганистане, Чечне
Вес: 75 г
Взрывчатое вещество: 37 г
topwar.ru
Противотанковая мина – одно из эффективных средств борьбы
31.05.2018
«Стремительно двигающиеся немецкие танки могли в одно мгновение смять всю переднюю линию обороны, однако тут на поле боя стали происходить интересные вещи. Первая машина буквально споткнулась на ровном месте, подскочив, словно спичечный коробок, а после застыла замертво. Над подбитой машиной появился султан пламени, чуть позже вместе с грохотом взрыва появились густые клубы дыма. Следом за головной машиной, соседний Т-IV налетел на мину и завертелся на месте. В течение 5 минут 4 вражеские стальные машины были выведены из строя. В окопах бойцы молча наблюдали за превосходными результатами ночной работы саперов». Примерно в таком ключе выглядит действие противотанковых минных заграждений, часто используемых на полях сражений Второй Мировой войны.
Танк после взрыва мины
Описанная в романе Симонова «Живые и Мертвые» картина наглядно иллюстрирует, насколько к месту оказались умело и правильно выставленными советские противотанковые мины.
Противотанковые мины на сухопутном фронте
Сражения Первой Мировой войны на суше наглядно показали необходимость в инженерном усилении обороняющейся позиции. В комплекте к сотням километров пехотных окопов шли тысячи километров проволочных заграждений. Обороняющаяся пехота глубже зарывалась в землю, позиции войск усиливались на наиболее уязвимых участках долговременными огневыми точками, другими инженерными сооружениями. Преодолеть такую оборону было очень непросто, особенно для кавалерии, являвшейся на тот момент единственным ударным инструментом сухопутной армии. Пулемет и колючая проволока стали главными составными элементам оборонительных порядок противоборствующих сторон. На фоне этой картины вполне естественно выглядит появление на поле боя бронированных подвижных средств, которые могли таранным ударом пробить брешь в оборонительных позициях.
На Западном фронте сначала англичане и французы, чуть позже и немцы, для прорыва обороны противника стали успешно применять танки. Массированная танковая атака могла опрокинуть целый участок фронта. Первые бронированные левиафаны были далеки от совершенства, двигались с черепашьей скоростью и не имели достаточного бронирования. Несмотря на это, в воюющих армиях остро встал вопрос о том, как и какими средствами можно остановить вражеские танки. Вовремя пришла идея использовать минное оружие. Благодаря заложенному фугасному заряду можно было перекрыть направления наиболее вероятного применения танков. Идея пришла из военно-морского флота, где минное оружие доказало на практике свою эффективность в борьбе с превосходящим противником.
Противотанковая мина Первой мировой войны
Первые фугасы имели примитивную конструкцию, которая состояла из набора тротиловых шашек. Такая мина напоминала скорее взрывное устройство, приводимое в действие дистанционно при помощи человека через электрический провод. Ввиду того, что бронетехника на поле боя применялась в ограниченном порядке, первые противотанковые мины ставились в единичном порядке. Промышленность еще не освоила производство этих боеприпасов, потому о массовом применении минного оружия на полях Первой Мировой войны не могло быть и речи. Однако полученный урок не прошел даром. Стремительное развитие бронетанковой техники, изменившаяся в виду этого тактика ведения боя, заставили многие армии мира взять минное оружие на вооружение.
Развитие противотанковых мин в послевоенной Европе и в СССР
Окончание Первой Мировой войны, ознаменовало собой начало тотальной моторизации армии. Во всех армиях ведущих мировых держав вооруженные силы стали получать больше военной техники. На смену кавалерийским частям пришли бронированные дивизионы и танковые батальоны. Пехота пересела на бронетранспортеры и автомобили. Армии становились мобильными. На гусеничные шасси пересела и артиллерия. В штабах рождались новые концепции ведения военных действий, где основная роль отводилась подвижным механизированным соединениям.
Параллельно с разработкой планов ведения атакующих и наступательных действий совершенствовалась оборонительная стратегия. Франция, которая понесла во время Первой Мировой войны наибольшие потери на сухопутном фронте, делала упор на создание мощной, долговременной обороны, в которой минное оружие играло не последнюю роль. На самом опасном направлении, на границе с Германией, было принято решение построить долговременную оборонительную линию. Линия «Мажино», построенная в 1929-34 гг. стала яркими примером оборонительной стратегии того времени. Не отставали от французов и другие страны, которые старались обезопасить себя от стремительной атаки. Минные поля включались в систему обороны границ и растянулись на многие десятки километров. Основным оружием минного арсенала стали противотанковые и противопехотные мины.
Т-4
В СССР, который к тому времени превратился в мощную индустриальную державу, к минному оружию относились скептически. Ставка делалась на создание мощных ударных соединений, в состав которых входила кавалерия и танковые части. Об оборонительной стратегии в то время в советских штабах мало задумывались. Противотанковые мины и противопехотные мины включались только в систему обороны укрепрайонов, создаваемых по всей западной границе и на Дальнем Востоке. Как средство пассивной противотанковой обороны противотанковые мины в СССР стали появляться только в середине 30-х годов. Первая мина, специально созданная для подобных целей, – это Т-4. Боеприпас представлял собой деревянный или металлический ящик, в котором помещалось до 4 кг. взрывчатки. Обычно в качестве основного взрывчатого вещества применялся порошкообразный тротил. Устройство срабатывало при наезде на верхнюю часть заряда, оснащенного прижимной доской. Ставить ее можно было только в сухой грунт. Фугас был одноразового действия. Его невозможно было ни обезвредить, ни извлечь. Эта черта присуща всем первым отечественным противотанковым минам, которые выпускались в довоенное время.
Техническим продолжением стало появление в 1935 году первого серийного образца. Противотанковая мина ТМ-35, выпущенная в 1935 году стала основным огневым и поражающим средством инженерных войск Красной Армии. В отличие от предыдущей модели, мина имела более совершенный взрыватель, который срабатывал при нажимном усилии в 100-160 кг. Противогусеничный фугас срабатывал только при наезде на него транспортного средства большого веса.
В дальнейшем на вооружение Красной Армии поступают более совершенные и мощные фугасы, которые в свою очередь уже делятся на противогусенчиные и противоднищевые. Разница заключалась в том, что первые срабатывали при непосредственном наезде на боезаряд, тогда как вторые имели штыревой взрыватель, приводящий мину в действие при контакте с корпусом транспортного средства. Естественно отличалась и поражающая способность противотанковых мин. Противогусенчиные боезаряды наносили технике только локальные повреждения, лишая ее подвижности. Противоднищевые мины срабатывали под корпусом машины, нанося взрывом сильные повреждениям по всей поверхности днища. В результате действия такой мины танки, бронеавтомобили и другие транспортные средства полностью выводились из строя.

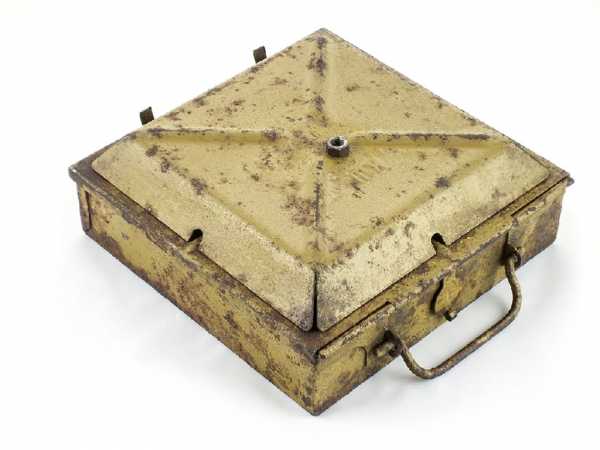

ТМ35
Следом за ТМ-35 на вооружение инженерных войск Красной Армии поступает противотанковая мина ТМ-39 и ТМД-40. Все перечисленные образцы имели мощный боезаряд, в действие приводились с помощью взрывателя прижимного действия. Характерным недостатком всех мин довоенного периода стала их одноразовость. После установки на боевой взвод, мины невозможно было ни обезопасить, ни извлечь из грунта.
С этими образцами минного оружия Красная Армия и вступила в Великую Отечественную войну. Недостаточное внимание со стороны Высшего Военного руководства страны привело к тому, что в самый тяжелый период, осенью и зимой 1941 года, Красная Армия оказалась не готова к эффективной противотанковой обороне. Немецкие танковые колоны стремительно прорывались через оборонительные порядки на открытой местности, успешно взламывали фланги обороняющихся советских частей. Отсутствие противотанковых мин в необходимом количестве не позволяло создать прочную и устойчивую оборону на самых танкоопасных направлениях.
Противотанковая мина ТМ и Великая Отечественная война
Активное применение минного оружия в ВОВ началось еще в конце 1941 года, когда Красная Армия пыталась создать вокруг Москвы мощную эшелонированную оборону. Войск, способных полностью прикрыть все направления в то время катастрофически не хватало. Отсутствовала в должном количестве противотанковая артиллерия. Было решено укрепить основные направления главного удара немецких войск в полосе Западного фронта и фланги, которые держали войска Калининского и Юго-Западных фронтов. В течение двух недель, которые предшествовали началу операции «Тайфун» советские инженерные части выставили в подмосковных полях до 200 тыс. мин. В основном использовались модели ТМ35, ТМ39, ТМ41 и ТМД40. На некоторых участках устанавливались новые мины ЯМ-5, рассчитанные на многоразовое использование.
ТМ41
Советские фугасы, расставленные на обширных площадях, существенно ограничили маневр немецких ударных танковых соединений, заставив их прорывать оборону на узких участках. Однако наиболее массово противотанковые мины ТМ41 использовались на полях сражений под Курском, где советской армии удалось оборудовать глубокоэшелонированную оборону против немецких ударных частей. Большая часть потерь немецких танков и САУ, участвующих в сражении на северном и южном фасе Курской дуги пришлось именно на действие минного оружия. ТТХ советских противотанковых мин, которые выпускались уже в последующие годы, существенно увеличили не только мощность заряда, но и обеспечивали лучшие эксплуатационные качества. При освобождении территории мины, которые ставились в начальный период войны, приходилось подрывать с помощью танковых тралов. Более поздние минные постановки обезвреживались саперами в режиме разминирования. В конце войны основным минным боеприпасом стала противотанковая мина ТМ-44, отличающаяся большим зарядом. Эту модель можно было установить даже под водой.
Подорванная техника под Курском
Немецкие мины на Восточном фронте начали появляться на поле боя, начиная с 1942 года. Стратегия постоянных ударов не была рассчитана на создание пассивной обороны. Первые минные поля, выставленные немцами, появились в полосе обороны 16 и 18 армий вермахта под Ленинградом и на Ржевском выступе, где необходимо было создать прочную оборону. Основными боеприпасами в немецкой армии стали T.Mine35 и T.Mine42. По принципу действия и ТТХ они были идентичным поздним советским образцам этого оружия. Немецкие боеприпасы отличались надежной конструкцией взрывателя, к тому же они были изначально рассчитаны на последующее разминирование.

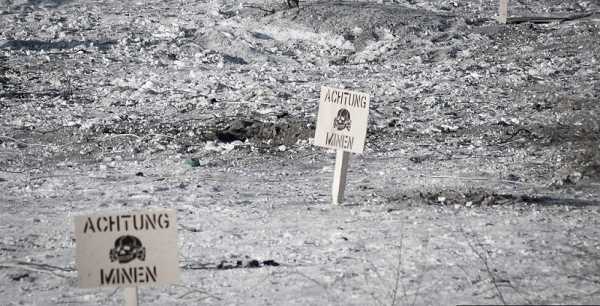

Минные поля
Немцы, являясь новаторами в военной тактике, сумели и в минной войне проявить инициативу. Минные постановки имели смешанную схему, где в промежутках между противотанковыми минами устанавливались противопехотные мины. В отличие от светских минных полей, которые были проходимы для пехоты, немецкие минные позиции были настоящим сюрпризом для советских саперов.
Современная эпоха противотанковых мин
Противотанковая мина ТМ поздних модификаций продолжала оставаться на вооружении Советской Армии и после войны. Большая часть боеприпасов, оставшихся на складах после войны, были переданы ряду «братски стран в качестве оборонительного средства. В Советской Армии вплоть до середины 60-х годов на вооружении были противотанковые мины, созданные еще во время Великой Отечественной войны.

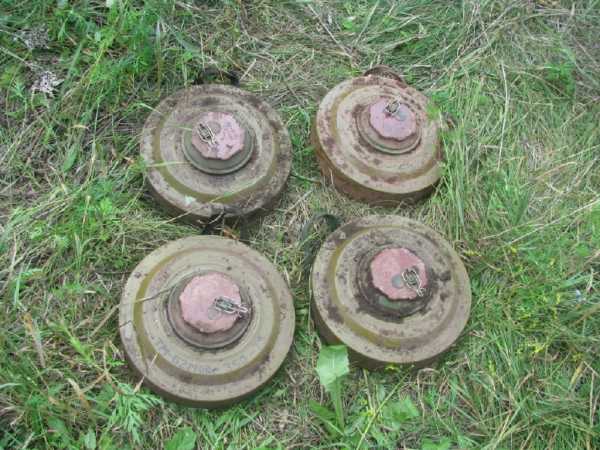

ТМ62М
В 1962 году на оснащение инженерных войск Советской Армии поступила новая модель противотанковой мины, тип ТМ-62. Конструкция и устройство этого боеприпаса стали базовыми для целого семейства мин, которые стали основным типом инженерно-оборонительных средств в Советской Армии, а после и в вооруженных силах РФ. Противотанковая мина модификации ТМ-62М является базовой моделью и представляет собой универсальный боеприпас противогусеничного действия. Основным взрывчатым веществом является 7-8 кг тротила, взрывчатка ТГА или МС. Мину можно установить в грунте, в снежном покрове и даже в воде. Срок действия боеприпаса не ограничен. Даже при условии разрушения металлического корпуса мина сохраняет свои боевые характеристики.
Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
Автор статьи:
Метальников АлександрВоенный историк. Люблю писать на военные темы, описывать исторические события, известные сражения.
Свежие публикации автора:
С друзьями поделились:
militaryarms.ru
Противопехотная мина ПОМЗ-2М (Советские и Российские мины)
Мина противопехотная осколочная натяжного действия. Предназначена для выведения из строя личного состава противника. Поражение человеку (или нескольким одновременно) наносится осколками корпуса мины при ее подрыве в тот момент, когда солдат противника, зацепившись ногой за проволочную растяжку, невольно выдернет боевую чеку взрывателя.
Мина устанавливается вручную на вбитый в грунт деревянный колышек, который входит в комплект мины.
Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается. Элементов неизвлекаемости и необезвреживаемости не имеет, однако очень высокая чувствительность взрывателя МУВ (если используется он) делает обезвреживание мины крайне опасным
Мина состоит из чугунного корпуса, имеющего по внешней стороне насечки, взрывателя серии МУВ с Р-образной чекой, запала МД-5М, тротиловой шашки 75 гр., двух деревянных колышков и отрезка проволоки длиной 8,3 м.
Тактико-технические характеристики мины
Тип мины…………………………………………противопехотная осколочная кругового поражения.
Корпус…………………………………………….чугун.
Масса корпуса (без ВВ)………………………1.2 кг.
Масса взрывчатого вещества (тротил)……75 гр.
Диаметр……………………………………………6 см.
Высота корпуса…………………………………10.7 см.
Длина датчика цели ( в одну сторону)…..4 м.
Чувствительность………………………………1 — 17 кг.
Радиус сплошного поражения……………….4 м.
Температурный диапазон применения……-60 — +60 град.
Степень безопасности установки минызависит от типа взрывателя серии МУВ. Например, при использовании взрывателей МУВ-2, МУВ-3 с момента выдергивания предохранительной чеки до момента постановки взрывателя на боевой взвод в зависимости от температуры окружающей среды проходит от 3 мин. (при +40град.) до 59 часов (при -40 град.).
Мины упаковываются в ящики по 22 шт. (масса брутто 50 кг.) не окончательно снаряженными.
Более старый вариант мины под индексом ПОМЗ-2 отличается от ПОМЗ-2М тем, что на корпусе сверху есть прилив и отсутствует резьба в отверстии для взрывателя. В этом случае со взрывателем серии МУВ применяется запал МД-2 и взрыватель не ввинчивается в корпус мины, а вставляется, для чего, собственно и предназначен прилив.
В настоящее время в России мина ПОМЗ-2М не производится, в табелях снабжения войск не числится, однако все ее комплектующие кроме чугунного корпуса числятся в табелях как минно-подрывное имущество и широко применяются в иных минах, подрывном деле. А производство чугунных корпусов можно организовать в считанные дни или даже часы. Поэтому с вооружения армии эта мина не снята.
Впрочем, к подобным минам врядли применимы термины» снята с вооружения», «не снята с вооружения», » производится в стране», «не производится в стране». Это не ядерная бомба, не ракета и не самолет. Ведь как легко прекратить их производство, так же легко и возобновить.
В Югославии в настоящее время эта мина производится и широко используется под индексами PMR-1 (ПМР-1), PMR-2 (ПМР-2), PMR-2A (ПМР-2А), 2АС.
От автора. Это и есть так называемая «мина-растяжка». Это название она получила от того, что ее взрыв происходит при задевании за проволочную растяжку. Впрочем, в Чечне в войнах 1994-96 гг. и 1999-2000 гг. под этим названием чаще понимали обыкновенную ручную гранату РГ-42 (РГД-5,Ф-1), к предохранительной чеке, которой привязана проволочная растяжка, а предохранительный рычаг или вовсе отломан, или граната закреплена так, чтобы не мешать рычагу отскочить в момент выдергивания чеки. Однако, как говорил Остап Бендер, это «низкий класс, нечистая работа». Граната предупреждает о своих намерениях громким щелчком в момент выдергивания чеки. У солдата есть до взрыва 4.2 сек. А это масса времени, чтобы укрыться. Настоящая мина-растяжка срабатывает мгновенно. Только и утешения, что рентген хорошо обнаруживает в теле чугун.
К вопросу о заключении Конвенции о запрещении производства и применения противопехотных мин. Мину типа ПОМЗ легко производить в самых примитивнейших полевых условиях. Возможен ли хоть сколько-нибудь действенный международный контроль за соблюдением Конвенции? Думаю нет.
Веремеев Ю.Г.
Сапер
weaponland.ru
на что способны российские мины будущего
По одной из версий, название «мина» произошло от французского mine – подкоп. Речь, видимо, идет о зарядах, которые применялись в средневековых войнах для обрушения крепостных стен после выполнения подкопа под них. Но современные мины – это далеко не всегда только лишь подкопы. Это сложное, точное и во многом высокотехнологичное оружие, предназначенное для уничтожения сил противника в различных условиях. За время, прошедшее после их изобретения, эти средства боевого применения не утратили своей актуальности и присутствуют по сей день во всех без исключения армиях мира.
О том, какие мины стоят, а также готовятся встать на вооружение в российской армии, каков их боевой потенциал, расскажет Алексей Егоров в очередном выпуске программы «Военная приемка», выходящей на телеканале «Звезда».
Уникальный «Медальон»
Новую отечественную противопехотную мину ПОМ-3 (ее рабочее название «Медальон») называют самой современной и самой совершенной в своем классе. В войсках этого оружия еще нет, но мина уже прошла все необходимые испытания и готова заступить на службу. У «Медальона» нет «растяжек», на нее не надо наступать, чтобы привести в действие. Боевое применение производится с помощью чувствительных датчиков. Эти же датчики не позволяют обезвреживать мину современными средствами разминирования.
Своего рода прототипом ПОМ-3 стала система «Охота», апробированная еще саперами Ограниченного контингента советских войск в Афганистане. Четкий алгоритм применения этого устройства не позволял моджахедам «обезвреживать» минные поля при помощи выпаса на них скота. Устройство реагировало только на человеческие шаги, срабатывало последовательно, а при попытке обезвреживания электронный блок самоликвидировался. По словам начальника отдела Научно-исследовательского инженерного института (АО «НИИИ») Андрея Попова, сегодня «Охоту», построенную на принципе селекции шага человека, сменило более технологичное и умное устройство, примененное как раз на «Медальоне».
Боевой начинкой для ПОМ-3 выступает единый поражающий элемент, выполненный в форме диска. При подрыве он разлетается на составные части, каждый из которых в полете закручивается, обеспечивая сохранение энергии. Кроме того, такая форма (в виде зубчиков) встречает меньше сопротивления воздуха и при попадании в цель обеспечивает более эффективное поражение.
В радиусе смертельной опасности
Но главное ноу-хау «Медальона» – его электронная составляющая. Именно она определяет вид цели (человек или животное), она же принимает решение на самоуничтожение при попытке разминирования. Кстати, с помощью электронного устройства можно удаленно установить время отмены боевого положения мины, скорректировать его либо вернуть мину в режим транспортировки.
По словам генерального директора ОА «НИИИ» Игоря Смирнова, вся элементно-компонентная база новой мины – российская.
«У нас есть аналоги базовых матричных кристаллов, в которые мы закладываем до пяти-шести микросхем, – отмечает Игорь Михайлович. – Это один из элементов искусственного интеллекта. И никаких импортных составляющих».
Семейство противопехотных осколочных мин серии «ПОМ» разработано на базе уже упомянутого Научно-исследовательского инженерного института. Мина ПОМ-2 имеет круговой принцип поражения. За счет осколков корпуса и готовых убойных элементов (шариков или роликов), размещенных по стенкам с внутренней стороны, она способна обеспечить поражение на все 360 градусов. В тот момент, когда человек, зацепившись ногой, задевал один из восьми датчиков цели (тонкие обрывные провода), происходил подрыв. При этом достаточно было натяжения всего в 300 граммов, чтобы сработавшая мина посекла осколками все живое в радиусе более полутора десятков метров.
Пульт дистанционного минирования
«ПОМ-2 можно ставить как на лесных и горных тропинках, так и на обычной дороге, – отмечает начальник отдела АО «НИИИ» Михаил Жуков. – Устройство ориентации позволяет при установке ориентировать корпус на грунте и обеспечивать осколочный поток только в направлении возможного расположения противника. Ни одного осколка не летит в землю или вверх: все только горизонтально».
Датчики цели мины ПОМ-2 могут быть установлены на любой поверхности. При этом мина ставится только средствами дистанционного минирования. Это может быть универсальный минный заградитель (УМЗ) либо реактивный снаряд, содержащий кассеты с ПОМ-2. Одна установка УМЗ способна разбросать из шести контейнеров до 180 мин. Установить такое минное поле, по словам разработчиков, можно за один раз на площади в несколько километров. Кстати, усовершенствованию подверглась и колесная база для УМЗ. Она теперь монтируется на шасси бронированного КамАЗа, причем управлять процессом постановки мин можно, не выходя из кабины: с помощью пульта дистанционного управления
Во всех стихиях
Первые отечественные противопехотные мины появились еще в русско-японскую войну. Это были так называемые «камнеметные фугасы», которые закладывались на путях возможного выдвижения противника и подрывались при помощи электрических шнуров. Начинкой для этих фугасов выступали, как не трудно догадаться, камни. В годы Великой Отечественной войны на вооружении Красной Армии находилось уже около 40 типов мин. Некоторые из них работали по уникальному принципу. Например, в противодесантных минах морского применения предохранителем служил… сахар. Перевод мины в боевое положение производился после его растворения в воде. Правда, такие мины были контактными и могли взорваться от случайного столкновения с любым предметом.
Новое слово в противодесантном минировании – бесконтактные мины. Например, мина ПДМ-4 погружается в воду на глубину от 3 до 10 метров и находится тут в режиме ожидания. Подрыв десантных средств противника осуществляется после замыкания якорного устройства (поплавка), находящегося на поверхности воды. Причем, взрыватель срабатывает за счет фиксации магнитного поля плывущей техники неприятеля, скажем, бронетранспортера или БМП.
Поражение методом минирования более крупного объекта (например, подводной лодки) возможно с применением мины, работающей на принципах противолодочной корректируемой авиабомбы. Такой авиационный боеприпас, получивший шифр «Загон-2», сочетает в себе функции авиабомбы, мины и частично — торпеды. Бомба, сброшенная с самолета, опускается на парашюте и после приводнения занимает положение на небольшой глубине. Фиксируясь на месте с помощь поплавка, «Загон-2» после обнаружения цели самостоятельно производит сближение с ней. Охота за подлодкой выполняется с помощью специальной акустической головки наведения, которая «чувствует» цель на глубине до 600 метров. Всего одной такой мины хватит, чтобы пробить корпус любой субмарины. При этом обнаружить саму мину средствами эхолокации невозможно: у нее нет двигателя, отсутствуют рулевые устройства. По словам первого заместителя гендиректора АО «НИИИ» по научной работе, главного конструктора Виктора Попова, мина движется на цель беззвучно, под действием собственной тяжести, фактически погружается. Попытка выставить помехи, как в случае, скажем, с торпедой, в этом случае бесполезны.
Операция «Самоликвидация»
«Конек» новых отечественных мин – в их способности четко различать объекты потенциального поражения, в умении действовать дистанционно. К примеру, противотанковая мина ПТМ-4 «чувствует» возмущение в магнитном поле Земли, классифицируя его как движение тяжелой техники. При этом мина способна отличить танк, от, скажем, грузовика, срабатывая только на значительную магнитную массу.
Уникальна и система противодействия попыткам разминирования этой мины. Взрыватель улавливает малейшее изменение ориентации в магнитном поле, классифицируя его как попытку демонтажа. Сразу после этого дается команда на подрыв. Кроме того, во всех подобных минах ставится так называемый «шариковый замыкатель». Стоит лишь немного сдвинуть его, как мина приходит в боевое положение и взрывается.
Если же говорить о ПОМ-3, то, по признанию представителей Научно-исследовательского инженерного института, в мире пока нет противопехотных осколочных мин, обладающих такими же, как у нее, неконтактными датчиками цели. При этом, что немаловажно, все современные российские мины отвечают требованиям Женевской конвенции. Это касается в том числе и инженерных боеприпасов дистанционной установки. Дело в том, что согласно введенному в их электронную начинку алгоритму они через несколько часов после установки либо самоподрываются, либо деактивируются, превращаясь в безобидный кусок железа.
Автор: Дмитрий Сергеев
tvzvezda.ru
| Противопехотная мина ПОМ-1 | |
Мина противопехотная осколочная кругового поражения, устанавливаемая средствами дистанционного минирования. Предназначена для выведения из строя личного состава противника. Поражение человеку или нескольким наносится за счет поражения осколками корпуса при взрыве заряда мины в момент, когда человек заденет один из восьми датчиков цели … Читать далее → | |
| Противопехотная мина ПМН | |
Мина противопехотная фугасная нажимного действия. Предназначена для выведения из строя личного состава противника. Поражение человеку наносится за счет разрушения нижней части ноги (стопы) при взрыве заряда мины в момент наступания ногой на нажимную крышку мины. Обычно при взрыве мины отрывается полностью … Читать далее → | |
| Противопехотная мина ПМП | |
Мина противопехотная пулевая нажимного действия. Предназначена для выведения из строя личного состава противника. Поражение человеку наносится за счет ранения стопы при выстреле патрона типа ТТ в момент наступания ногой на нажимную крышку мины. Из-за особенностей строения стопы ноги человека (большое количество … Читать далее → | |
| Противопехотная мина ПМД-6М | |
Мина противопехотная фугасная нажимного действия. Предназначена для выведения из строя личного состава противника. Поражение человеку наносится за счет разрушения нижней части ноги (стопы) при взрыве заряда мины в момент наступания ногой на нажимную крышку мины. Обычно при взрыве мины отрывается полностью … Читать далее → | |
| Противопехотная мина ПМД-6 | |
Противопехотная фугасная мина ПМД-6 состоит из деревянного корпуса, заряда взрывчатого вещества, взрывателя МУВ с запалом. Для обеспечения безопасности при установке таких мин на каждые 25 минут придается установочная чека с отрезком шпагата длиной восемь метров. В передней стенке корпуса имеется отверстие … Читать далее → | |
| Противопехотная мина ОЗМ с УВК | |
Мина противопехотная осколочная кругового поражения выпрыгивающая управляемая. Предназначена для выведения из строя личного состава противника. Поражение человеку (или нескольким одновременно) наносится осколками артиллерийского снаряда при его подрыве на высоте 60-80см. от поверхности земли после подбрасывания пороховым вышибным зарядом, который срабатывает при … Читать далее → |
worldweapon.ru
Вооружение Российской армии — новейшая противовертолетная мина
Новейшую противовертолетную мину, которая будет принята на вооружение российской армии в ближайшее время, успешно испытали на полигоне Ашулук в Астраханской области. Снаряд способен поразить летательный аппарат на высоте до 200 метров и будет обладать мощным психологическим воздействием на пилотов вертолетов, привыкших к совсем другим угрозам.
Начальник инженерной службы ВВС РФ полковник Алексей Хазов пояснил, что противовертолетная мина в конце 2013 года прошла испытания и в скором времени будет принята на вооружение. Она способна поразить вертолет или любой другой летательный аппарат на высоте до 200 метров, воздействуя на него ударным ядром, действующим по принципу кумулятивного заряда. Вес и габариты нового боеприпаса пока не разглашаются. Но известно, что новую мину будут устанавливать дистанционными средствами минирования, в том числе с вертолетов.
«Она будет стоять на земле в ожидании объекта. При его приближении она автоматически переводится в боевое положение, и, когда объект попадает в зону поражения, она будет на него работать», — сообщил Алексей Хазов. Он добавил, что на случайные помехи эта мина не реагирует. При разработке мины учитывались особенности вертолетов. Легкая боевая машина, двигающаяся на высоте не выше 100 метров, становится недоступна для радаров — они ее не видят и не могут определить местонахождение. Теперь, однако, винтокрылым машинам придется держаться от земли подальше, поскольку они вполне могут попасть под выстрел ударного ядра такой противовертолетной мины. «У нас есть аналогичная противотанковая мина Т-83, она также срабатывает на бронированный объект. Но противовертолетная мина — это полностью новая разработка», — подчеркнул Хазов.
Читайте также: Запад обсуждает новую экипировку армии России
Что можно добавить к этому сообщению? Бесспорно, очень хорошо, что российский арсенал пополняется современными средствами борьбы, вне всякого сомнения, лучше иметь такие мины, чем не иметь их. А история их появления в вооруженных силах такова…
Еще в далеком прошлом люди пытались уничтожать живую силу противника, зарывая в землю пороховые заряды и засыпая их камнями. Причем яму под сам заряд копали с наклоном в сторону противника, так что получалась своего рода «пушка», выбрасывающая в направлении цели груду камней. Конечно, требовалось стечение целого ряда обстоятельств, чтобы такая мина сработала. Однако действовала она в случае успеха по плотным массам пехоты просто сокрушительно, и совершенно не понятно, почему М. И. Кутузов на поле Бородина не распорядился прикрыть такими минами позиции русских войск, ну скажем, у тех же Семеновских флешей, где направление атаки французов было хорошо известно.
Затем по практически этому же принципу противовертолетные мины начали устраивать у себя в горах афганские душманы! В скалистом грунте на месте возможного пролета вертолета или его посадки устраивалась яма, в нее укладывалась взрывчатка, а сверху наваливались камни. Датчик взрывателя представлял собой полоску жести, подсоединенный к двум проводам питания. Взрыв происходил, когда сильный поток воздуха от снижающегося вертолета отклонял эту пластинку и замыкал электрическую цепь взрывателя. Камни взлетали вверх на 50, 100 и даже 200 метров, и при этом могли серьезно повредить вертолет, а ударная волна от взрыва и вовсе его опрокинуть. Однако установка таких ловушек требовала много времени и взрывчатки.
Затем, стремясь выйти на международные рынки вооружений, разработкой таких мин уже на основе современных технологий занялись в таких странах, как Болгария и Австрия.
Так, например, первая болгарская противовертолетная мина AHM-200-1 представляла собой достаточно сложный боеприпас, состоящий из нескольких узлов, монтируемых на общей подставке. В их число входил миниатюрный маломощный радиолокатор, акустический датчик, боевая часть, системы питания электроники и автоматика, отвечающая за обнаружение цели и подрыв боевой части. Общий вес мины равнялся 90 кг, так что «удовольствие» это было явно не из легких.
Максимальная дальность обнаружения цели радиолокатором у этой мины — 150 метров, а команда на подрыв боевой части дается при приближении цели к мине на расстояние не более 100 метров.
Читайте также: 10 проектов DARPA улучшают орудия убийства
Интересно, что боевая часть мины AHM-200-1 состоит из двух блоков. Основной блок имеет цилиндрическую форму и размещается в ее средней части. Заряд взрывчатого вещества этого блока имеет характерную воронку, облицованную металлом, то есть в ней используется кумулятивный эффект, открытый Чарльзом Монро еще в конце XIX века. Благодаря такой конструкции во время подрыва заряда образуется ударное ядро, способное повредить вертолет на расстоянии в несколько десятков метров. Дополнительный блок боевой части имеет прямоугольную форму. Внутри него размещаются 17 кг тротила и готовые осколки в виде металлических шариков. Срок работы мины в автономном режиме — 30 суток, причем на ней имеется система неизвлекаемости: при попытке разминирования она подрывает ее боевую часть.
Ряд специалистов, однако, высказывают мнение: если судить по тому, что противовертолетные мины до настоящего времени не получили широкого распространения, а типы таких боеприпасов можно буквально пересчитать по пальцам, армии развитых стран не видят особого смысла в закупках и использовании такого вооружения. Противовертолетные мины в качестве средства противовоздушной обороны заданного района будут дублировать зенитные ракетные и артиллерийские системы (причем делать это с заметным проигрышем в эффективности). Ну, а использование таких боеприпасов в качестве инструмента диверсий против аэродромов противника связано со значительными сложностями. Выходит, что противовертолетные мины могут в полной мере реализовать свой потенциал только при их использовании партизанскими формированиями. Естественно, что регулярные войска в подобном вооружении фактически не нуждаются, хотя с другой стороны… его следует иметь хотя бы только для того, чтобы эти мины было кому поставлять в случае необходимости!
В конечном итоге один из самых интересных видов вооружения, несмотря на все свои положительные качества, оказывается еще и одним из самых бесполезных с точки зрения практического применения. Вероятно, в будущем появятся новые типы противовертолетных мин, однако уже сейчас можно предугадать перспективы этих разработок. Они вряд ли смогут получить большое распространение. Более того, даже начало серийного производства таких мин можно считать маловероятным.
Как видите, данный прогноз в отношении российской армии на сегодня не оправдался и российские военные считают необходимым иметь самые современные средства вооруженной борьбы абсолютно на все случаи жизни!
Понятно, данные о новой мине носят противоречивый характер, однако есть информация, что на ней установлен комбинированный акустико-инфракрасный датчик цели. Акустическая чувствительность его составляет не более 0.6 децибел, что позволяет обнаруживать и уверенно определить шум мотора дельтаплана на дальности 0.6 км, а вертолета до 3.2 км. Система селекции шумов позволяет выделить звук мотора самолета или вертолета на фоне шумов моторов наземной техники, взрывов, и стрельбы.
Читайте также: На медной подошве в ядерном хранилище
Как только шум будет распознан как звук двигателя воздушной цели, то на расстояние не менее 1 км производится разворот боевой части (то есть она у этой мины еще и вращается!) в ее сторону и включение инфракрасных датчиков цели (4-6 датчиков), которые определяют точное направление на цель и дальность до нее. При этом захват другой цели в это время исключается. Комбинация одновременной работы акустического и инфракрасных датчиков исключают реакцию мины на тепловые противоракетные ловушки, в целях безопасности устанавливаемые сегодня на многие боевые вертолеты.
При входе цели в зону поражения (полусфера радиусом 150 метров) производится подрыв мины и ударное ядро, движущееся со скоростью около 2500 км/час, поражает вертолет. Целью считается источник звука и инфракрасного излучения одновременно — то есть двигатель летательного аппарата. Ну, а если цель в зону поражения не вошла, то при удалении на расстояние более 1 км происходит отключение инфракрасных датчиков, и мина вновь переводится в положение «я тебя жду». Устанавливать новые мины на местности можно будет и вручную, и при помощи системы дистанционного минирования, что, безусловно, значительно ускоряет такую работу. К тому же наша мина значительно легче болгарской (вес всего 12 кг), а срок пребывания ее в боевом состоянии больше в разы, при значительно более высокой боевой эффективности!
www.pravda.ru
