МиГ–31. Сорок лет, полёт нормальный

Даже спустя 40 лет после своего первого полёта, МиГ-31 в обновлённом варианте остаётся в числе лучших боевых машин в мире.

Долгая дорога в небо

МиГ-31 – героический солдат «холодной войны». Создание всепогодного дальнего истребителя-перехватчика началось в далёком 1968 году. В нём принимали участие лучшие силы ОКБ Микояна. В разное время разработкой руководили ведущие конструкторы А. Чумаченко, Г. Е. Лозино-Лозинский (впоследствии возглавивший проект «Буран-Энергия») и К. К. Васильченко. Один из создателей МиГ-31 Г. Е. Лозино-Лозинский

Опытный прототип будущего перехватчика впервые подняли в небо в сентябре 1975 года лётчики А. В. Федотов и В. С. Зайцев. Прошло долгих 16 лет прежде чем началось серийное производство МиГ-31, а в 1983 году началась их служба в войсках ПВО.

На дальних рубежах

Коллективу конструкторов и инженеров КБ МиГ понадобилось полтора десятка лет для воплощения в металл идеи первого советского истребителя 4-го поколения, потенциал которого не иссякает до сих пор.

Его полное название – авиационный ракетный комплекс перехвата МиГ-31, которым оснащались части истребительной авиации ПВО. Он способен перехватывать и уничтожать на дальних подступах всё, что представляет опасность для страны — от крылатых ракет и маловысотных спутников до гонимых ветром аэростатов.

Ни высота, ни скорость нарушителя границы, ни погодные условия, ни время суток не являются для него препятствием при выполнении задачи. Части, оснащённые перехватчиками МиГ-31, прикрывали наиболее важные участки воздушных границ СССР. Показательный факт: с появлением МиГ-31 американцы навсегда отказались от попыток проникновения на нашу территорию с помощью SR-71.

Тактико-технические характеристики МиГ-31
Максимальная взлетная масса46200 кг
Максимальная скорость полета3000 км/ч
Практический потолок20600 м
Дальность полета3300 км
Продолжительность полета:
   с подвесными баками
   с дозаправкой

3,6 ч
7 ч
Размах крыла13,46 м
Длина самолета22,69 м
Высота самолета5,15 м
Площадь крыла61,60 м2
Масса:
   пустого самолета
   нормальная взлетная
   максимальная взлетная

21820 кг
41000 кг
46200 кг
Тип двигателя2 ТРДДФ Д-30Ф-6
Максимальная тяга:
   бесфорсажная
   форсажная

2 x 91,00 кН
2 х 152.00 кН
Макс. эксплуатационная перегрузка5
Экипаж2 чел
Вооружениеодна 23-мм пушка ГШ-6-23М,
боевая нагрузка — 3000 кг,
4 УР большой дальности Р-33,
2 УР средней дальности Р-40Т и
4 УР малой дальности Р-60, Р-60М

Боевой потенциал

До сих пор МиГ-31 поражает своей мощью и красотой. Он вобрал в себя всё лучшее от своего легендарного предшественника – МиГ-25. Разработчики остались привержены традиционной аэродинамической схеме, трапециевидному крылу и двухкилевому оперению с цельноповоротными стабилизаторами. Повышенную устойчивость истребителю добавляли дополнительные подфюзеляжные кили.

Корпус из титановых сплавов и жаропрочных сталей полностью адаптирован к высоким температурам на сверхзвуковых скоростях. Самолёт легко взлетал и мягко садился, опираясь на надёжное трёхстоечное шасси.

Из ворот авиастроительного предприятия Миг-31 выходил, имея вес чуть более 20 тонн. Чтобы превратиться в грозного воздушного бойца, ему необходимо облачиться в «доспехи», имеющие почти такой же вес. Это около 20 тонн топлива и около 5 тонн боевой нагрузки. В том, что МиГ-31, способный разогнаться до 3000 км/ч, сможет разобраться с любым противником, не может быть сомнений.

Бортовая РЛС может обнаружить и сопровождать до 24 целей на дальности свыше 300 км. После обработки данных бортовой компьютер выберет шесть наиболее важных целей, подлежащих первоочередному уничтожению. Остальное довершат 8 ракет «воздух-воздух» или мощная 6-ствольная пушка схемы Гатлинга калибра 23 мм.

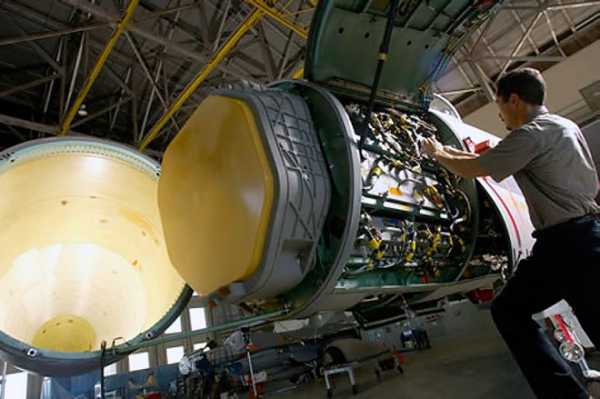

Бортовая РЛС МиГ-31

Ещё одна важная особенность МиГ-31 – работа в группе. Звено из 4-х перехватчиков может контролировать воздушное пространство на 900-километровом участке, чётко взаимодействуя между собой.

Второе дыхание

Командование ВВС возлагает большие надежды на МиГ-31БМ – наиболее перспективную обновленную версию. Самолету по силам взаимодействие с наземными зенитно-ракетными комплексами, осуществление функций воздушного контрольного пункта, командующего несколькими типами истребителей. На данный момент он единственный, кто может перехватывать и уничтожать малозаметные крылатые ракеты, летящие на предельно малой высоте.

В сентябре прошлого года в районе Аляски средства ПВО США засекли российские стратегические бомбардировщики ТУ-95, приближающиеся к так называемой 200-мильной зоне опознавания. Пилоты поднятых перехватчиков F-22 к своему немалому удивлению обнаружили вместо них... заправщик Ил-78М в сопровождении пары МиГ-31БМ.

Как оказалось, российские лётчики отрабатывали вариант их использования в качестве прикрытия ударных бомбардировщиков, которым они будут при необходимости «расчищать дорогу» для нанесения ядерного удара.

www.techcult.ru

МиГ-31 – лучший истребитель-перехватчик мира » Военное обозрение

МиГ-31 (Е-155МП, по классификации НАТО Foxhound – лисья гончая) советский/российский всепогодный двухместный сверхзвуковой истребитель-перехватчик дальнего радиуса действия. Истребитель был разработан в ОКБ-155 (теперь ОАО «РСК «МиГ»). Является первым советским самолетом, относящимся к 4-му поколению. Истребитель-перехватчик МиГ-31 предназначен для перехвата и последующего уничтожения воздушных целей во всем диапазоне высот в любой время суток в простых и сложных метеорологических условиях. Самолет может эффективно использоваться в условиях активного противодействия со стороны противника: применения активных и пассивных радиолокационных помех, а также запуска ложных тепловых целей. Группа, состоящая из 4 истребителей-перехватчиков МиГ-31 способна контролировать воздушное пространство общей протяженностью по фронту в 800-900 км.

По состоянию на 2011 год, по словам бывшего командующего ВВС Александра Зелина, в составе ВВС России находилось 252 истребителя МиГ-31. До 2020 года планируется провести модернизацию более 60 истребителей-перехватчиков до версии МиГ-31БМ. В настоящее время истребители базируются на 7 авиабазах. Истребитель-перехватчик МиГ-31БМ – это модернизация самолета 1998 года для нужд ВВС России. В 2008 году был окончен первый этап государственных испытаний, продолжается второй этап. Модернизированная версия перехватчика получит новую БРЛС и систему управления вооружением, что позволит обеспечить обнаружение воздушных целей на удалении до 320 км., а также позволит одновременно сопровождать до 10 воздушных целей.


История создания

Работы над истребителем-перехватчиком МиГ-31 задумывались как модернизация уже существующего перехватчика МиГ-25П, который успешно преодолел государственные совместные (ГСИ) и войсковые испытания, проводимые в 1971-1972 годах, и сумел зарекомендовать себя в качестве эффективного и скоростного истребителя-перехватчика системы ПВО. При этом создание перспективного авиационного комплекса перехвата (АКП) нового поколения, который получил обозначение С-155МП, было поручено ММЗ «Зенит» им. А. И. Микояна. Работы по данному проекту были начаты в соответствии с постановлением правительства СССР от 24 мая 1968 года.


При разработке нового комплекса решения ВПК и постановления правительства СССР значительно дополняли тактико-технические требования к новинке в области расширения боевых возможностей, идеологии его боевого использования и т.д. Это требовало внесения в конструкцию машины существенных корректив, а также в проведение заводских и летных испытаний, оценку боевых возможностей истребителя-перехватчика. Принципиальным вопросом было встраивание нового комплекса в систему ПВО СССР с учетом всех перспективных систем – создания воздушных средств управления и наведения, авиационной системы дальнего перехвата, связи с наземными средствами.

Перед главным управлением вооружений и соответствующими частями ВВС страны была поставлена масштабная задача разработки АКП С-155МП. Требовалось создать абсолютно новую концепцию развития истребителя-перехватчика дальнего радиуса действия. Многие новые решения в данном комплексе воспринимались советской промышленностью с большим сопротивлением, особенно это было заметно на этапе строительства опытного образца, когда необходимо было подтвердить концепцию истребителя. С некоторой опаской к новшествам относилось и командование войск ПВО, в интересах которого и создавался самолет.

Разработке опытного образца истребителя и его испытаниям уделялось очень большое внимание как со стороны Министерств авиационной (МАП) и радиопромышленности (МРП), так и со стороны главкомата ПВО. Несмотря на это процесс шел достаточно сложно, особенно в части разработки системы управления вооружением (СУВ) «Заслон» и бортовой радиолокационной станции (БРЛС) «Заслон». Первый раз в истории мирового авиастроения в качестве антенны РЛС на истребителе-перехватчике было решено использовать фазированную антенную решетку (ФАР). Данное решение таило в себе массу проблем, неожиданностей, техническое решение которых в условиях размещения на самолете было достаточно проблематичным.


Исходя из возможностей самолета, боекомплект которого ограничивался 4 ракетами большой дальности с полуактивным радиолокационным самонаведением, было важно реализовать возможность одновременного ведения огня по 4 целям (еще 2 ракеты Р-40Т(Д) представляли собой дополнительное вооружение). Так как для атаки необходимо было выбирать самые опасные, «приоритетные» цели, необходимо было добиться того, чтобы количество одновременно обнаруживаемых целей превышало 4. Верхний предел в 10 целей был определен суммой временных интервалов, необходимых на их сопровождение и продолжительностью обзора зоны.

Величина зоны обзора истребителя-перехватчика должна была обеспечить просмотр пространства на 200 км. по горизонту. В таком случае 4 истребителей было бы достаточно для прикрытия фронта шириной в 800 км. Согласно требованиям военных дальность обнаружения целей с ЭПР – эффективной поверхностью рассеивания 19 квадратных метров (было аналогично наиболее сложной цели для ПВО – высотному разведчику SR-71) составляла 180-200 км., что было в несколько раз больше, чем у любого другого советского истребителя-перехватчика тех лет.

В 1969 году, подвергнув анализу все имеющиеся возможности, руководители НИИ приборостроения им. Тихомирова приняли достаточно смелое решение, которое было революционным для того времени – разработать антенну с электронным сканированием. При этом для воплощения революционной идеи по введению в систему «Заслон» электронного сканирования необходимо было разработать ФАР – антенну принципиально нового класса. Требования к новой РЛС не допускали каких-либо компромиссов между ее параметрами: все они были предельно высокими. При минимальном энергопотреблении и массе ФАР должна была обеспечить высокий коэффициент использования поверхности, обладать высоким быстродействием и низким уровнем фонового излучения.


В те годы многим идея с установкой ФАР на истребитель-перехватчик казалась авантюрной. Но маршал Савицкий, который был ответственен за испытания и разработку комплекса решился на этот шаг. Впервые электронное управление лучом было осуществлено на полномасштабном макете ФАР под индексом АР-2 в 1970 году, после чего последовало создание документации на опытный образец РЛС. Испытания РЛС «Заслон» начались в 1975 году первоначально на летающей лаборатории, а в 1976 году первый МиГ-31, который был оснащен ФАР Б1.01 и СУВ «Заслон», был направлен в испытательный центр ВВС в городе Ахтубинске для проведения комплекса летных испытаний.

В декабре 1979 года государственные испытания комплекса С-155МП, которые проходили на базе ГНИКИ ВВС им. Чкалова, подошли к концу. Система СУВ «Заслон» в составе комплекса была принята на вооружение ВВС СССР 6 мая 1981 года, в тот же день, когда успехом закончились испытания ракеты Р-33 – основного вооружения истребителя-перехватчика МиГ-31. Работы над созданием ракеты проводились параллельно с разработкой СУВ и БРЛС «Заслон».

Импульсно-доплеровская БРЛС с фазированной пассивной антенной решеткой (ФАР), которая вошла в состав СУВ «Заслон» и на сегодняшний день обладает рядом уникальных характеристик. В составе «Заслона» впервые в мире применительно к авиационным БРЛС дальнего действия была на практике реализована трехканальная (канал подсвета, радиолокационный канал, система определения госпринадлежности) антенная система в виде моноблочной ФАР с быстрой перестройкой положения луча в пространстве, а также цифровое устройство с доплеровской узкополосной фильтрацией. Помимо этого впервые на борту советского истребителя в состав СУВ вошли дискретно-непрерывный подсвет, импульсно-доплеровская обработка сигналов, индикатор тактической обстановки, а также специальная вычислительная система с бортовой цифровой вычислительной машиной А-15А.


Описание конструкции

Истребитель МиГ-31 был близок к своему предшественнику МиГ-25 и спроектирован по нормальной аэродинамической схеме с трапециевидным высоко расположенным крылом, двухкилевым оперением, цельноповоротным стабилизатором. В планере самолета широко использовались алюминиевые и титановые сплавы. Планер истребителя-перехватчика МиГ-31 был на 50% выполнен из специальной нержавеющей стали, на 33% из алюминиевых сплавов, на 16% из титана, еще 1% приходился на другие конструкционные материалы. На самолете МиГ-25 планер на 80% состоял из нержавеющей стали. Используемые на МиГ-31 алюминиевые сплавы обладают рабочей температурой до 150 градусов, а зоны с высоким кинетическим нагревом при полете на больших сверхзвуковых скоростях выполнены с использованием титана. Применение в большом объеме титана и алюминия позволило снизить массу планера истребителя.

Воздухозаборники двигателей – боковые, прямоугольного сечения, регулируются при помощи подвижных горизонтальных панелей. Топливо размещается в 7 фюзеляжных, 4 крыльевых и 2 килевых баках – общая масса 17 330 кг. Дополнительно к этому на внешние подкрыльевые узлы могут подвешиваться еще 2 подвесных бака на 2 500 литров каждый. Истребителе-перехватчики более поздних моделей выпуска, а также модели МиГ-31Б и все последующие модификации дополнительно оснащаются системой дозаправки топливом в воздухе от самолетов-танкеров Су-24Т или Ил-78. Истребители оснащаются Г-образной выдвижной штангой топливоприёмника.


На МиГ-31 были установлены два новейших на тот момент двухконтурных ТРДДФ Д-30Ф6 со смещением внутреннего и наружного контуров за турбиной, регулируемым всережимным соплом створчатой конструкции и форсажной камерой. Двигатели развивали бесфорсажную тягу на уровне 9 270 кГс (91 кН) и форсажную тягу в 15 510 кГс (152 кН). Разработка данных двигателей была начата в 1972 году и велась под руководством П. А. Соловьева. Благодаря использованию данных двигателей самолет мог развивать максимальную скорость на уровне 3 000 км/ч.

Вооружение истребителя-перехватчика состоит из УР большой дальности полета Р-33 (120 км), которые размещены конформно парами одна за другой на 4-х полуутопленных узлах внешней подвески под фюзеляжем истребителя, а также УР средней дальности с ИК системой наведения на цель Р-40Т и УР малой дальности Р-60, Р-60М и Р-73 на 4-х подкрыльевых узлах подвески. Под фюзеляжем МиГ-31 была смонтирована шестиствольная 23-мм пушка ГШ-23-6 (боекомплект 260 снарядов). Скорострельность данной установки составляет 8 000 выстр./минуту. Амбразура артиллерийской установки в нерабочем положении закрывается специальной створкой, которая снижает ЭПР самолёта и улучшает его аэродинамические характеристики.

Тактико-технические характеристики МиГ-31:
Размеры: размах крыла – 13,46 м., длина – 22,69 м., 5,15 м.
Площадь крыла – 61,6 кв. м.
Масса истребителя: нормальная взлетная – 41 000 кг., максимальная взлетная – 46 200 кг.
Тип силовой установки – 2 ТРДДФ Д-30Ф-6, тягой 15 500 кгс на форсаже (каждый)
Максимальная скорость полета – 3 000 км/ч (на высоте 17 500 метров).
Практическая дальность полета – 2 150 км (без ПТБ), 3300 км (с ПТБ).
Практический потолок – 20 600 м.
Вооружение: 23-мм шестиствольная пушка ГШ-6-23(260 патронов), 4 УР дальнего радиуса действия Р-33, 2 УР среднего радиуса действия Р-40Т и 4 УР малого радиуса действия Р-60, Р-60М и Р-73.
Экипаж – 2 человека.

Источники информации:
-http://vpk-news.ru/articles/12777
-http://vpk-news.ru/articles/12691
-http://www.airwar.ru/enc/fighter/mig31.html
-http://www.airbase.ru/sb/russia/mikoyan/mig/31
-http://ru.wikipedia.org

topwar.ru

31 - это... Что такое Миг-31?

Самолёт оснащен средствами радиоэлектронной борьбы радиолокационного и ИК-диапазонов. Перехватчик МиГ-31 способен выполнять боевые задачи, взаимодействуя с наземной автоматизированной цифровой системой управления (АСУ «Рубеж»), работающей в режимах дистанционного наведения, полуавтономных действий (координатная поддержка), одиночно, а также в составе группы из четырёх самолетов с автоматическим внутригрупповым обменом информации. Цифровая помехозащищённая система связи обеспечивает автоматический обмен тактической информацией в группе из четырёх перехватчиков, удалённых один от другого на расстояние до 200 км и наведение на цель группы истребителей, имеющих менее мощное БРЭО (в этом случае самолёт выполняет роль пункта наведения, или ретранслятора).

Принципиальные отличия версии МиГ-31БМ[3]:

Бортовой радиолокационный комплекс МиГ-31БМ способен одновременно сопровождать до 10 воздушных целей, 6 из которых могут быть одновременно обстреляны ракетами Р-33С или Р-37 (последние — на дальность до 280 км). Достигнута возможность перехвата целей, летящих со скоростью, соответствующей М=6, улучшены другие характеристики комплекса

Модернизированные варианты самолета могут оснащаться противорадиолокационными ракетами Х-31П, Х-25МП или Х-25МПУ (до шести единиц), противокорабельными УР X-31А (до шести), ракетами класса «воздух-поверхность» Х-59 и Х-29Т (до трех) или Х-59М (до двух единиц), до шести корректируемых авиабомб КАБ-1500 или до восьми КАБ-500 с телевизионным или лазерным наведением. Максимальная масса боевой нагрузки составляет 9000 кг.

АО «Русская авионика» разработана для него принципиально новая компоновка обеих кабин. Основным недостатком прежней компоновки являлось отсутствие у летчика информации о тактической обстановке: командир не знал, что делает штурман. Теперь в передней кабине с правой стороны приборной доски установлен многофункциональный ЖК-индикатор размером 6х8 дюймов (аналогичный использованному на МиГ-29СМТ). Более существенным изменениям подверглась кабина штурмана-оператора, в которой расположено три таких индикатора, на которые может выводиться самая разнообразная информация (тактическая, навигационная, радиолокационная, «картинки» телевизионных датчиков управляемых средств поражения и т. п.). Самолет получил также индикатор на лобовом стекле, заменивший прежний ППИ.

Навигационный комплекс, которым оснащается модернизированный МиГ-31БМ, в значительной степени унифицирован с МиГ-29СМТ (в его состав входит приемник спутниковой навигации). В результате доработки парка истребителей МиГ-31 отечественные ВВС получили практически новый самолет, имеющий широкий спектр боевого применения.

На экспортном варианте этого истребителя — МиГ-31ФЭ — могут устанавливаться и интегрироваться с российскими системами образцы вооружения и оборудования западного производства.

Модификации

  • МиГ-31Б — серийная модификация МиГ-31, оснащённая системой дозаправки в воздухе
  • МиГ-31БС — МиГ-31, модернизированный до уровня МиГ-31Б
  • МиГ-31БМ — модернизация 1998 года, современная версия МиГ-31 для ВВС России. Предполагается модернизировать все состоящие на вооружении самолеты до этой версии (2008 год)
  • МиГ-31Д — экспериментальная модификация, способная нести противоспутниковую ракету «Ишим».
  • МиГ-31ЛЛ — летающая лаборатория в Жуковском
  • МиГ-31М — модернизированный в 1993 истребитель-перехватчик с усиленными вооружением, РЛС, БРЭО
  • МиГ-31Ф — многоцелевой фронтовой истребитель, предназначенный также для атак наземных целей (проект принципиально нового самолёта)
  • МиГ-31ФЭ — экспортный вариант самолёта МиГ-31БМ
  • МиГ-31Э — экспортный вариант с упрощённым БРЭО
  • Миг-31ДЗ — серийный истребитель-перехватчик, оборудованный системой дозаправки в воздухе (отличается от МиГ-31Б расположением штанги дозаправки (на МиГ-31ДЗ штанга установлена слева по полёту) и оборудованием второй кабины)

Современное состояние

На 2000 год в составе ВВС России числилось около 356 самолётов МиГ-31[1]. В настоящее время МиГ-31 состоят на вооружении 7 авиаполков.

А также в 148-м ЦБП ПЛС на авиабазе Саваслейка. Всего в строевых частях ВВС на 2006 год имелось чуть более 100 МиГ-31 [2].

  • Казахстан — 43 на вооружении.
  • Китай — в ряде источников сообщалось о закупке 24 самолетов в первой половине 1990-х годов[4], однако нет никаких достоверных подтверждений того, что они действительно поступили на вооружение ВВС Китая[5][6][7].

См. также

Примечания

Ссылки

dic.academic.ru

Самолёт истребитель-перехватчик МиГ 31 - Авиация России

МиГ-31 – единственный в истории советских и российских ВВС истребитель, официально именуемый «воздушным кораблём». За всю историю авиации одним из самых совершенных перехватчиков является этот самолёт, способный вести боевые действия на высоких скоростях и впервые в мировой практике, оснащённый РЛС с фазированной антенной решеткой.

История создания

В 70-е годы прошедшего века самолётов, именующимися перехватчиками было много, но ни одни из них, даже новейший МиГ-25 не обладал возможностью перехвата на малой высоте скоростных целей. Тогда только начинались разрабатывать проекты МиГ-29 и Су-27, но раньше 1985 года они не могли вступить в строй. Срочно требовался новый перехватчик.

В ОКБ Микояна ещё в 80-е годы начали исследования программы по созданию нового самолёта обнаруживающего цели на высотах от 100 м до 30 км. Был разработан тип тяжёлого барражирующего двухместного перехватчика полностью автономного от наземных пунктов командования.

МиГ-31

Руководителем проекта стал в 1972 году генеральный конструктор В.А. Беляков, машина в ОКБ получила обозначение Е-155МП. Новый МиГ получил двухконтурные мощные двигатели Д-30Ф, новое вооружение, РЛС с фазированной решёткой и современный прицельно-навигационный комплекс.

Первый полёт на опытном образце Е-155МП осенью 1975 года 16 сентября выполнил шеф-пилот ОКБ им.Микояна А.В. Федотов. В следующем году после майских праздников опробован в воздухе второй опытный образец. Затем началась программа государственных лётных испытаний, которая продолжалась до 1980 года. Уже в 1981 году машина, получившая обозначение МиГ-31 поступила в строевые части ПВО.

Описание конструкции

Традиционная аэродинамическая схема МиГ-31 включает в себя высокое расположение трапецеевидного крыла и хвостовое оперение из двух килей и поворотного стабилизатора. Все детали планера выполнены из сплавов титана и алюминия, что позволило значительно уменьшить вес конструкции.

МиГ-31

Трёхлонжеронное крыло с наплывами в местах сопряжения с фюзеляжем, повышает аэродинамические характеристики полёта на больших углах атаки, этому способствует и высокая механизация крыла.

Конструкция шасси сделана оригинально, в двухколёсной тележке главной опоры колесо спереди сдвинуто во внутреннюю   сторону, а заднее, наоборот, в наружную, что повышает проходимость самолёта на грунтовых и ледовых ВПП.

Передняя стойка с двумя колёсами убирается назад.

МиГ-31

Воздухозаборники такие же как у МиГ-25, расположены по бокам, прямоугольного сечения, регулируемые. Семь топливных баков размещены в фюзеляже, четыре в крыльях и два в киле. Общий запас топлива составляет 17330 кг, имеется возможность подвески двух дополнительных баков общей ёмкостью 5 тыс. литров.

В кабинах самолёта, расположенных тандемом, находятся пилот и сзади штурман-оператор. У штурмана размещена основная часть приборов для работы с БРЛО. В ранних выпусках самолётов у штурмана-оператора было один большой круглый и два прямоугольных индикатора на ЭЛТ.

После модернизации обе кабины оснащены цветными ЖКИ дисплеями. В кабине-штурмана-оператора установлена телескопическая выдвижная ручка и рычаги управления двигателем. Белая полоса на доске приборов служит командиру для быстрого восстановления  пространственной ориентировки в полёте по приборам.

МиГ-31 кабина плота

На МиГ-31 впервые в мире установлена РЛС с антенной фазированной решёткой. Станция СБИ-16 «Заслон» осуществляет сопровождение 10 целей и возможность одновременного захвата четырёх из них. Цели обнаруживаются на дальности до 300 км и с помощью аппаратуры передачи данных информация может быть передана на другие самолёты или наземный КП.

Тепловой пеленгатор вкупе с РЛС позволял скрытно прощупывать воздушное пространство в поисках целей незаметно для радиолокационных станций противника.

МиГ-31 взлёт

Технические и лётные данные МиГ-31М

  • Длина самолёта по кончику ПВД – 22,68 м
  • Высота до верхней законцовки килей – 6,15 м
  • Размах крыла – 13,46 м
  • Силовая установка – 2 Х ТРДДФ Д-30Ф
  • Тяговооруженность – 2 Х 34170 кН
  • Вес незаправленного самолёта – 21825 кг
  • Максимальный взлётный вес с двумя ПТБ – 52 т
  • Запас топлива во внутренних баках – 16350 кг
  • Непревышаемая скорость на высоте – М=2,3
  • Максимальная скорость на высоте 17,5 км – 3 тыс. км/ч
  • Крейсерская скорость – М=0,85
  • Наивысшая скорость у земли – 1500 км/ч
  • Динамический потолок – 20600 м
  • Боевой радиус – 720 км
  • Перегоночная дальность – 3300 км
  • Экипаж – 2 чел
  • Вооружение –  УР Р-33 большой дальности,  УР Р-40Т средней дальности и  УР Р-60, Р-60М, Р-73 малой дальности.

Изначально на МиГ-31 устанавливалась пушка ГШ-23-6, затем на МиГ-31М от неё отказались. На модернизированные МиГи можно было подвешивать корректируемые авиабомбы КАБ-500 и КАБ-1500

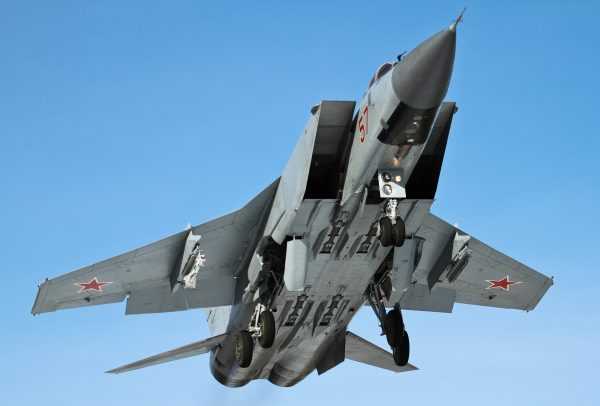

МиГ-31 вид снизу

Модернизация и возобновление производства МиГ-31

Сейчас Миг-31 поднимается в воздух лишь тогда, когда его готовят на боевое дежурство или же он уже заступил на него. По словам экспертов, этому авиационному комплексу нет равных в мире по скорости, высоте, скороподъёмности в том диапазоне боевого применения, к которому он предназначен.

Мнение о восстановлении производства и модернизации Миг-31 высказал вице-премьер Дмитрий Рогозин и оно было поддержано депутатами профильного комитета в Госдуме, представителями ВПК и Министерства Обороны. Было решено, что производство начнётся на Нижегородском авиационном предприятии, там же продолжится и модернизация.

МиГ-31

Современная война и условия ведения боя требуют от перехватчика, чтобы его агрегаты и узлы, блоки с новыми БРЛО, вооружение и оснащение кабины соответствовали всем требованиям современного перехвата для защиты и безопасности военных объектов России. Ни у кого, даже у американцев нет такого перехватчика как МиГ-31, способного отражать ракетные удары.

Катастрофы МиГ-31

Из-за сильной изношенности парка самолётов МиГ-31 лётные происшествия происходят постоянно, но справедливости ради надо заметить, что благодаря высокой выучке лётного состава, гибель пилотов в большинстве случаев удаётся предотвратить. Вот только некоторые аварии и катастрофы в период с 1995 по 2015 год.

1995 год

31 мая вблизи города Комсомольск-на-Амуре в наборе высоты после взлёта на МиГ-31 произошло возгорание силовой установки, расположенной справа. Экипаж пытался локализировать пожар, но в это время вспыхнул левый двигатель, пилотам пришлось немедленно катапультироваться. Оба члена экипажа не пострадали.

МиГ-31БМ

1997 год

15 января было зафиксировано падение с большой высоты 12-13 км самолёта МиГ-31. Машина упала в районе населённого пункта Кулой Архангельской области и при ударе о землю взорвалась. Экипаж погиб.

27 сентября на самолёте МиГ-31, взлетевшем с аэродрома Хотилово Тверской области начался пожар правой силовой установки. Все попытки экипажа погасить возгорание успеха не имели. По команде с земли лётчики катапультировались, предварительно направив горящую машину в безлюдную местность.

2000 год

5 апреля ночью, возвращаясь на аэродром Котлас в Архангельской области на МиГ-31УБ при выполнении посадки подломилась стойка основного шасси и самолёт резко выбросило с ВПП. От полученных травм один член экипажа скончался.

МиГ-31

2007 год

В Карагандинской области МиГ-31 казахстанских вооружённых сил, выполняя заход на посадку не дотянул 7 км до ВПП, столкнулся с землёй и разрушился. Оба пилота погибли. Как выяснилось позже, причиной явился отказ пилотажно-навигационных приборов.

2008 год

В апреле при выполнении учебно-тренировочных полётов с аэродрома Канск в Красноярском крае, произошёл срыв фонаря с кабины МиГ-31. Это случилось на высоте 12 км и температуре наружного воздуха – 56 градусов на скорости, превышающей скорость звука. Пилотам удалось погасить скорость, быстро потерять высоту и приземлиться на своём аэродроме. Оба лётчика были представлены к правительственным наградам.

МиГ-31

2010 год

18 января экипажу МиГ-31, взлетевшему с аэродрома Большое Савино(Пермь) пришлось совершить экстренную посадку из-за выхода из строя кислородного оборудования. Грамотные действия пилотов и группы руководства полётами помогли предотвратить лётное происшествие и выполнить посадку на аэродроме вылета.

2015 год

30 октября при выполнении плановых полётов с одного аэродромов на Камчатке с экранов радаров пропала отметка самолёта МиГ-31. Судьба самолёта и экипажа до сих пор неизвестны.

МиГ-31

Видео МиГ-31: взлёт, посадка

The following two tabs change content below.

Рекомендуем к просмотру

comments powered by HyperComments

aviarf.ru

Самый скоростной и высотный боевой самолет в мире — истребитель-перехватчик МиГ-31

Первенцем четвертого поколения советских самолетов стал сверхзвуковой двухместный истребитель-перехватчик МиГ-31. Самолет, появившийся на свет более четверти столетия тому назад, до сих пор сохраняет пальму первенства как по скорости, так и по высоте полета.

Основная отличительная черта этой боевой машины заключается в том, что до конца девяностых годов он оставался единственным истребителем, на котором была установлена бортовая радиорелейная станция, имеющая фазированную антенную решетку (ФАР). Более того, возможность применять ракеты большой дальности «воздух-воздух», которой характеризуется данный российский самолет, имеется лишь у американского палубного истребителя F-14.

Технические характеристики МиГ-31 1980 года

  • Годы производства: 1975-1994гг.
  • Всего изготовлено: около 500 шт.
  • Боевое применение: военные конфликты конца ХХ — начала ХХI вв.
  • Экипаж — 2 человека.
  • Взлетная масса — 46,75 т.
  • Размеры: длина — 21,6 м, высота 6,5 м, размах крыла — 13,4 м.
  • Вооружение: 23-мм пушка, боекомплект 260 снарядов, шесть точек подвески на которые крепятся ракеты класса «воздух-воздух».
  • Двигатель турбореактивный.
  • Максимальная скорость — 3000 км/ч.
  • Практический потолок — 20,6 км.
  • Дальность полета — 5400 км.

Фото МиГ-31

Модификации самолета МиГ-31

Прототип самолета, появившийся в 1975 году, имел маркировку Е-155МП. Неоднократно проводившаяся модернизация МиГ-31 привела к тому, что на свет появились следующие его модификации:

  • МиГ-31Б, оснащенный системой, позволявшей производить дозаправку в воздухе;
  • МиГ-31БМ, являющийся многоцелевым истребителем, предназначенным для борьбы с РЛС;
  • МиГ-31Д экспериментальной версии, способной запускать противоспутниковую ракету;
  • МиГ-31М, имеющий усиленное вооружение, бортовое радиоэлектронное оборудование (БРЭО), РЛС.

У данного самолета были и другие модификации, которые являлись проектными и исследовательскими, а также модификации, предназначавшиеся для экспорта.

Боевое применение самолета

Самолет МиГ-31 представляет собой дальнейшее развитие МиГ-25П, также являвшегося истребителем-перехватчиком. Те характеристики, которыми обладает МиГ-31 и его двигатель, позволяют ему в любое время дня и ночи, при любых условиях погоды и даже в условиях интенсивной радиоэлектронной борьбы:

  • выполнять задачи по длительному патрулированию;
  • бороться с аэродинамическими целями всех классов, включая:
    • малоразмерные крылатые ракеты;
    • вертолеты;
    • высотные скоростные самолеты;
    • бомбардировщики.

Истребитель-перехватчик МиГ-31 является единственным самолетом, характеристики которого дают ему возможность обеспечивать перехват и уничтожение крылатых ракет, летящих на предельно малой высоте.

Немного истории

При создании самолета, чертежи которого начали разрабатываться в конструкторском бюро имени Микояна с 1972 года, в качестве цели были определены следующие характеристики:

  • максимальная дальность перехвата – 700 км;
  • крейсерская скорость – 2 500 км/час, которая в 2,35 раза превышало скорость звука;
  • дозвуковая скорость – 1 200 км/час.

Опытный самолет был построен в 1975 году, а 16 сентября этого же года прошли его первые испытания. После выпуска установочной партии были проведены некоторые технические доработки, а с 1979 года начался серийный выпуск машины под ее окончательным названием МиГ-31.

Технические особенности истребителя-перехватчика

В отличие от МиГ-25П, являвшегося исходным для новой машины, кабина МиГ-31 была рассчитана на экипаж из двух человек, поскольку сложность установленного радиотехнического оборудования потребовала наличия дополнительного человека – штурмана-оператора, на которого возлагались следующие основные задачи:

  • контроль воздушного пространства;
  • разработка тактических приемов, обеспечивающих перехват групповых целей.

Вооружение самолета было усилено применением радиоприцела «Заслон», явившегося важной составной частью бортового радиоэлектронного оборудования.

Первое боевое применение ФАР (фазированной антенной решетки), представлявшей собой новинку в области радиоэлектроники, состоялось в 1978 году, когда в ходе полета было выполнено обнаружение и велось одновременное сопровождение сразу 10 летящих целей.

В 1998 году специалистам был продемонстрирован российский МиГ-31БМ, вооружение и оснащение которого позволяет вести борьбу с радарами.

До настоящего времени аналогов самолету МиГ-31 за рубежом так и не было создано.

Характеристики конструкции МиГ-31

Конструкцию самолета, чертежи которой во многом совпадают с МиГ-25, характеризуют следующие особенности:

  • схема – нормальная аэродинамическая;
  • крыло – трапециевидное высокорасположенное;
  • стабилизатор – цельноповоротный;
  • оперение – двухкилевое.

Технические характеристики МиГ-31 в значительной мере обусловлены и теми материалами, которые использованы для изготовления его планера. В частности, половина корпуса выполнена из нержавеющей стали, 33% из сплавов алюминия, 16% из титана. Алюминиевые сплавы интересны тем, что их рабочая температура может достигать 150°. В тех же местах, которые подвержены высокому кинетическому нагреву, причиной которого является сверхзвуковая скорость, установлены детали из нержавеющей стали и титана. Столь удачный подбор материалов позволил свести к минимуму массу самолетного планера.

Важным достоинством, которым обладает этот российский истребитель-перехватчик, является его возможность взлетать с ледовых и грунтовых аэродромов, что приобретает особую важность при его эксплуатации в малоосвоенных сибирских регионах.

Двигатель самолета

Двигатель Д-30Ф6, установленный на боевой машине, является двухконтурным, в котором за турбиной происходит смешение потоков внутреннего и наружного контуров. Двигатель снабжен форсажной камерой и всережимным регулируемым соплом, имеющим створчатую конструкцию. Всего на самолете имеется два двигателя, каждый из которых характеризуется следующими основными параметрами:

  • максимальная бесфорсажная тяга – 9 270 кгс;
  • максимальная форсажная тяга – 15 510 кгс;
  • сухая масса – 2 420 кг.

Каждый двигатель имеет боковые воздухозаборники прямоугольного сечения, регулируемые с помощью горизонтальных подвижных панелей.

Запас топлива, размещаемый на борту самолета, составляет 1 630 кг. Он распределяется между 7 фюзеляжными, 5 крыльевыми и 2 килевыми баками. На подкрыльевых узлах также могут подвешиваться 2 дополнительных бака по 2 500 литров каждый. Заправка всех емкостей производится централизованно.

Истребитель-перехватчик МиГ-31 также интересен и наличием системы дозаправки в воздухе. Эта операция производится с помощью самолетов-танкеров Су-24Т и Ил-78, шланг от которых подсоединяется к выдвижной Г-образной штанге топливоприемника.

Оборудование МиГ-31

Оборудование, которое самолет имеет на своем борту, позволяет использовать его:

  • автономно;
  • в составе группы, состоящей из однотипных самолетов;
  • в качестве лидера для обеспечения управления истребителями, имеющими менее совершенное бортовое радиоэлектронное оборудование.

Радиолокационная станция, установленная на самолете, обладает следующими основными характеристиками:

  • максимальная дальность по обнаружению целей – 200 км;
  • дальность сопровождения целей – 120 км.

Благодаря возможностям РЛС, вооружение самолета может поражать цели как в верхней полусфере, так и на фоне земли. На автоматическом сопровождении могут одновременно находиться до 10 целей. Вычислитель «Аргон-К», расположенный на борту, выбирает из их числа 4 наиболее значимые, на которые одновременно наводятся 4 ракеты типа Р-33.

МиГ-31 также имеет на борту теплопеленгатор 8ТП, максимальная дальность обнаружения которого достигает 50 км. Наличие этого устройства обеспечивает обнаружение целей даже в условиях радиоэлектронных помех большой интенсивности.

Максимальная боевая эффективность гарантируется при взаимодействии четырех МиГ-31, объединенных через АСУ в единую боевую систему. Возможности информационного обмена, обеспечиваемые аппаратурой самолета, позволяют использовать его для дальнего обнаружения целей и для наведения на них таких боевых машин, как МиГ-29 и Су-27.

Кабина оператора оснащена крупноформатным индикатором тактической обстановки и навигационным оборудованием, состоящим из радионавигационных систем «Маршрут» и «Тропик». На лобовом стекле кабины летчика имеется цветной индикатор ППИ-70В, обеспечивающий пилота исчерпывающей информацией в виде цветных надписей, реперов, индексов и шкал. Аналогов подобному индикатору за рубежом не существует до настоящего времени.

Вооружение самолета

Вооружение истребителя-перехватчика и включает в себя:

  • управляемые ракеты Р-33 большой дальности;
  • управляемые ракеты Р-40Т средней дальности;
  • управляемые ракеты Р-73, Р-60М или Р-60 малой дальности;
  • шестиствольную пушку ГШ-23-6 калибра 23 мм.

Характеризуя установленные на борту самолета ракеты, необходимо уточнить следующие их параметры:

  • Р-33, имеющие дальность пуска 120 км, установлены на внешней подвеске под фюзеляжем;
  • Р-40Т, имеющие инфракрасную систему наведения, размещаются на подкрыльевых подвесках;
  • Р-73, Р-60М и Р-60 также подвешиваются на подкрыльевых узлах.

Боекомплект пушки составляет 260 патронов массой по 200 г, величина ее скорострельности – 8 000 выстрелов в минуту.

Поскольку истребитель-перехватчик МиГ-31 до сих пор является лучшим представителем самолетов своего класса в мире, он продолжает оставаться на вооружении российской армии, где сейчас насчитывается более 400 таких боевых машин. Всего же за прошедшие годы было изготовлено более полутысячи таких самолетов.

Видео об истребителе

militaryarms.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
