Ми-26: фото вертолёта Ми-26.
Ми-26 – тяжелый транспортный вертолет, разработанный в СССР. Является самым крупным вертолетом, поступившим в серийное производство. Отличается также наибольшей грузоподъемностью.
Ми-26
История создания
В 1970-х годах перед советскими конструкторами была поставлена задача создать транспортный вертолет собственный взлетный вес которого составлял бы менее половины его максимального взлетного веса. Вертолет должен был прийти на смену машинам Ми-6 и Ми-12 и предназначался для перевозки воинских подразделений.
Ми-26 и Ми-8МТВ-5

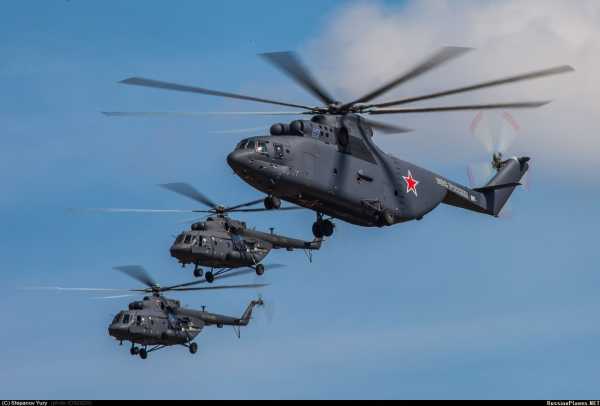

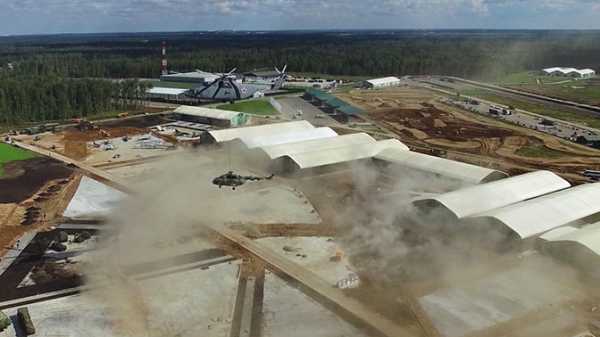

На фото Ми-26 и пара десантно-транспортных вертолётов Ми-8МТВ-5, последней версии Ми-8МТ.
Ми-26 и Ми-8МТВ-5
Первый полет состоялся в 1977 году, производство первых предсерийных машин началось три года спустя, их доводка продолжалась до 1983 года, после чего началось серийное производство на вертолетном заводе в Ростове-на-Дону. Уже к 1985 году новый вертолет состоял на вооружении советской армии, а также использовался гражданскими службами. С того времени произведено более 300 Ми-26, около 40 из которых пошли на экспорт.
Ми-26 готовится к взлёту.
Фото Ми-26
Ми-26: вид спереди.
Особенности конструкции
Ми-26 стал первым серийно производимым вертолетом с одним 8-лопастным ротором. Следуя классической схеме, он также имеет рулевой винт (5 лопастей). Профиль лопастей может изменяться, что повышает аэродинамические возможности машины.
Силовая установка сконструирована так, что позволяет в случае необходимости выполнять полет только на одном из двух газотурбинных двигателей (если вертолет не перегружен). При том, что собственный вес вертолета лишь незначительно превышает вес его предшественника Ми-6, он способен нести более 20 тонн груза.
Ми-26 принадлежит до сих пор не побитый рекорд грузоподъемности, зафиксированный МАФ на испытаниях 1982 года: он поднял груз 25 т. на высоту 2 км. (вместе с массой вертолета это составило 56,7 т.).

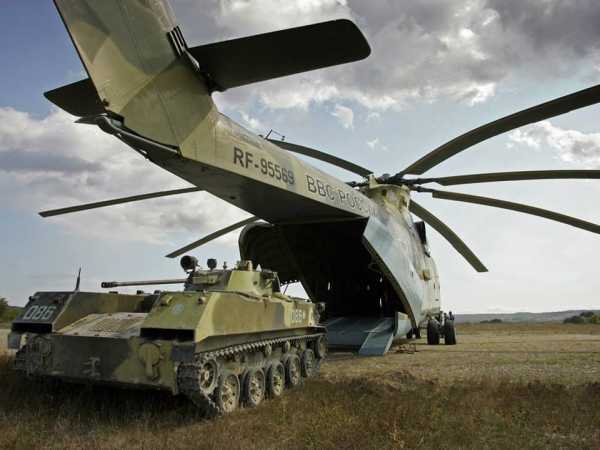

Вертолет способен перевозить бронетехнику с массой до 20 т., которая может загружаться своим ходом через задний погрузочный люк. Возможности по перевозке живой силы: 82 солдата или 68 десантников с амуницией или 60 раненых на носилках и три врача.

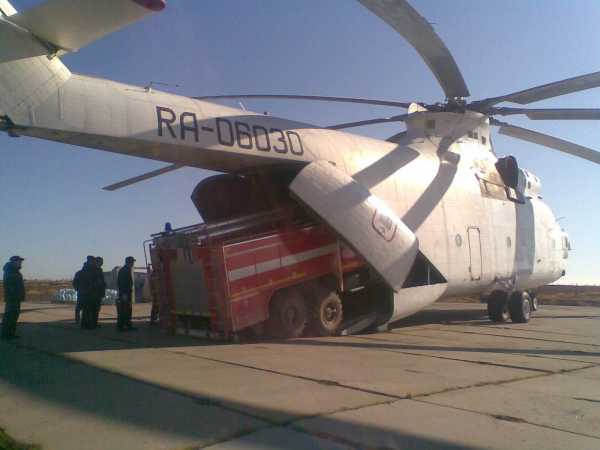

Конструкция вертолета предусматривает облегчение процесса погрузки. Для этого предусмотрены лебедки (2 шт.) и специальный гидравлический погрузочный трап, который можно поднимать и опускать из кабины. Кроме того имеется целый ряд приспособлений, облегчающих разгрузку с автотранспорта. В случае необходимости для перевозки грузов можно задействовать внешнюю подвеску.
Наличие специального метеорадара позволяет совершать полеты в любых (в том числе сложных) погодных условиях, а также ночью.

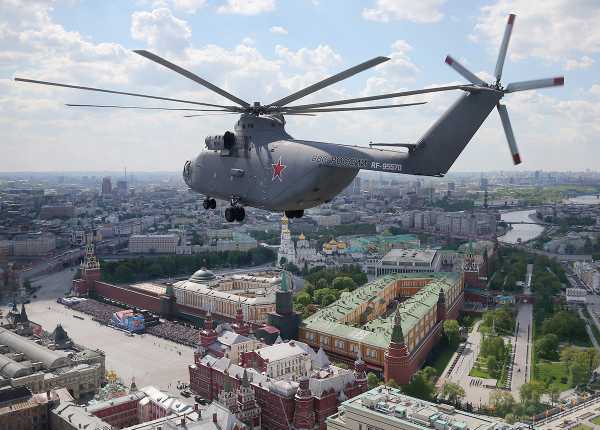

Фото Ми-26 ВВС России пролетает над Московским Кремлём.

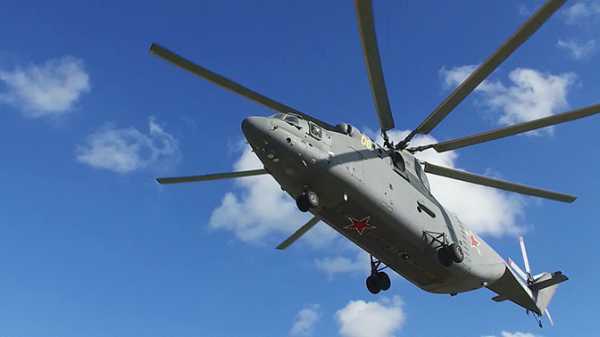

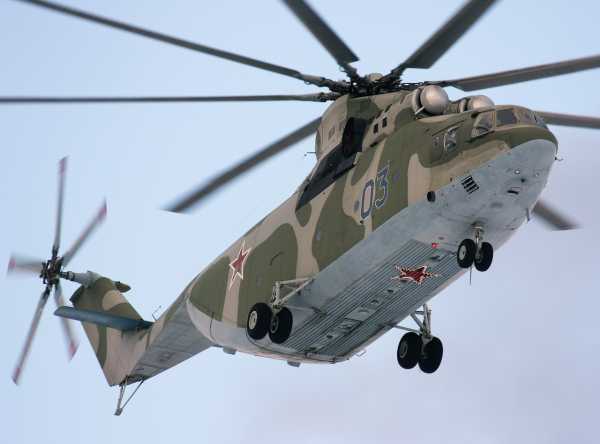

Ми-26: вид снизу.
Фото Ми-26

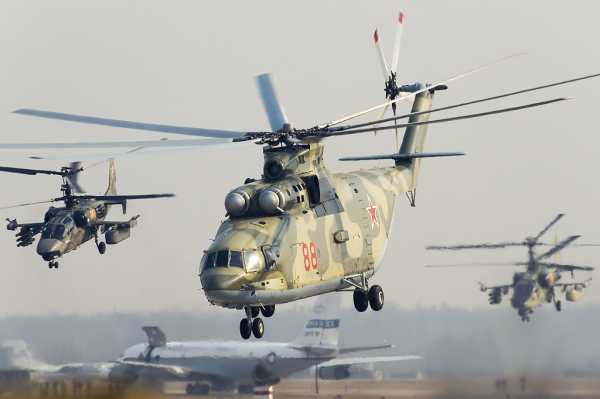

Ми-26 и Ка-52
Фото Ми-26
Эксплуатация
Ми-26 начал применяться для военных нужд во время войны в Афганистане. Тогда же, в 1988 году, он впервые использовался для вывоза поврежденного вертолета Ми-8 на внешней подвеске. Впоследствии Ми-26 неоднократно применялся для эвакуации поврежденных или подбитых вертолетов, в том числе эвакуировал из Афганистана вертолеты американских и голландских вооруженных сил.
Вертолет участвовал и в других военных конфликтах: войнах в Карабахе, обеих Чеченских, во время боевых действий в Анголе.
Ми-26 нашел широкое применение не только в качестве военно-транспортного вертолета. Он отлично зарекомендовал себя в гражданской авиации и различных спасательных операциях. Из них можно особо отметить привлечение к ликвидации последствий Чернобыля (1986) и разрушительного землетрясения в Китае 2008 года. Отдельно отмечается уникальная операция по транспортировке глыбы льда с вмерзшим в нее трупом мамонта общим весом около 25 т., найденной в Сибири в 1999 году.
В качестве военного вертолета Ми-26 состоит на вооружении в армиях 14 стран, в том числе (помимо государств бывшего СССР) Мексики, Индии, Северной Кореи, Венесулы, Перу, Лаоса, Алжира.
В качестве транспортного вертолета часто привлекается к спасательным операциям в рамках ООН по всему миру.
Фото Ми-26 МЧС России

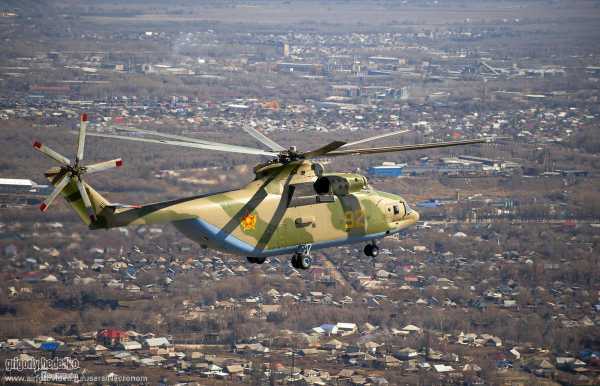

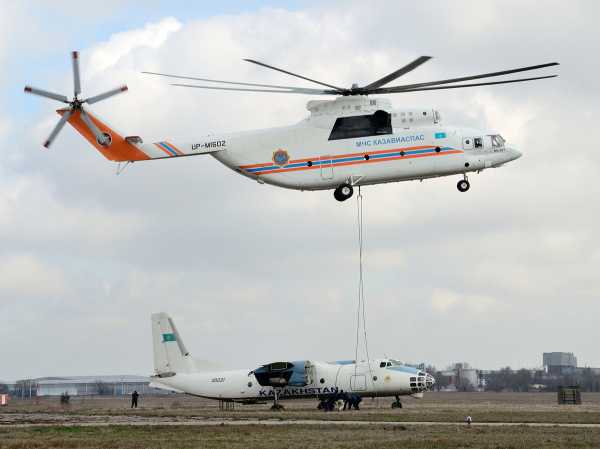

Фото Ми-26 МЧС Казахстана готовится к транспортировке самолёта.
komotoz.ru
Транспортный вертолет Ми-26 | Армии и Солдаты. Военная энциклопедия
Характеристики Ми-26 | |
|---|---|
| Страна: | СССР |
| Тип: | Транспортный вертолет |
| Год выпуска: | 1980 г. |
| Экипаж: | 6 человек + до 85 человек |
| Двигатель: | 2× турбовальных «Мотор Сич» Д-136 по 11400 л.с. |
| Максимальная скорость: | 295 км/ч |
| Практический потолок: | 6500 м (практический), 1800 м (динамический) |
| Дальность полета: | 800 км или 400 км с полной загрузкой |
| Масса пустого: | 28,2 т |
| Максимальная взлетная масса: | 56 т (до 20 т груза) |
| Размах крыльев: | Диаметр основного винта 32 м (8 лопастей), рулевого винта 7,61 м |
| Длина: | 33,73 м (фюзеляж) |
| Высота: | 8,15 м |
| Площадь крыла: | — |
| Вооружение: | Нет вооружения |
Самый большой в мире — вертолет Ми-26
Транспортный вертолет Ми-26, прямой потомок Ми-6 перехвативший у своего «родителя» звание самый большой грузовой вертолет в мире. Действительно, взлетный вес Ми-26 достигает 56 тонн из которых 20 тонн составляет полезная нагрузка! В огромной грузовой кабине размером 12 х 8,25 метра можно перевозить грузовые автомобили, а число пассажиров, которое гигант может принимать на борт достигает 85 человек.
Фотография характеризующая вертолет Ми-26 лучше всяких слов и характеристик
Первый полёт Ми-26 состоялся 14 декабря 1977 года, серийное производство вертолета начали в 1980 г., однако ещё до начала производства его опытные образцы установили несколько рекордов по грузоподъемности, большинство из которых до сих пор никем не побиты. Страна буквально нуждалась в таких гигантах и нет такой сферы применения, такой роли, которую бы не примерил на себя Ми-26.
Пожарный, грузовой, военный, санитарный вертолет. Летающий кран, топливозаправщик — везде без Ми-26 нельзя было обойтись. Когда произошла трагедия на Чернобыльской АЭС именно гиганты Ми-26 и Ми-6 имели решающее значение по её ликвидации.
На данный момент Ми-26 всё ещё в строю, а его производство до сих пор не закончено. Не сомневаюсь, что будет так ещё долгое время, ведь не смотря на то, что с момента первого вылета вертолета прошло уже больше 30 лет, у Ми-26 до сих пор нет аналога нигде в мире.
Чертеж транспортного вертолета Ми-26
Конструктивные особенности Ми-26
Силовая установка Ми-26 состоит из газотурбинных трёхвальных двигателей Д-136 мощностью по 11400 л.с., пять модулей которых (из 10) аналогичны модулями двигателя Д-36, устанавливаемого на самолете Як-42.
Восьмилопастной несущий винт с шарнирным креплением лопастей и гидравлическими демпферами имеет диаметр 32 метра, а его площадь при вращении составляет 804,2477 кв.м. Лопасти основного винта имеют стальной лонжерон (сердечник) к которому присоединяются 26 секций с нервюрами, составляющими внутреннюю структуру каждой лопасти. Снаружи лопастей имеют стеклопластиковую обшивку, а их носки снабжены титановыми накладками.
Диаметр хвостового винта также впечатляет — 7,67 м. Его лопасти целиком выполнены из стеклопластика.
Двигатели Ми-26 имеют эффективные пылезащитные устройства (степень очистки до 70%), позволяющие эксплуатировать вертолет в условиях сильной запыленности. Машина оснащена вспомогательной силовой установкой. Для облегчения наземного обслуживания Ми-26 добраться до хвостового винта можно по проходу в полой хвостовой балке, а почти все откидные крышки и капоты изначально рассчитаны на применение в качестве временных рабочих площадок. Все это позволяет при ремонте и техническом обслуживании машины обходится без приставных лестниц и т.п.
Для сравнения: вертолеты Ми-26 и Ми-8. А ведь Ми-8 маленьким никак не назовешь.
Модификации Ми-26
Количество выпущенных Ми-26 превышает 350 единиц, а учитывая очень разноплановое использование вертолета, неудивительно, что и специальных модификаций у него хватает. Здесь я попробую перечислить все известные мне.
- Ми-26 — Базовая модель, военный-транспортный вертолет.
- Ми-26А — Ми-26 с улучшенной системой управления, в частности, обеспечивающей автоматическую посадку и снижение в заданном месте.
- Ми-26М — машина с новым навигационным оборудованием, винтом и двигателем ГТД Д-127 ЗМКБ.
- Ми-26MS — медицинский вертолет.
- Ми-26НЕФ-М — противолодочный вертолет с гидроакустической станцией на внешней подвеске.
- Ми-26П — пассажирский вертолет на 63 места.
- Ми-26ПК — «летающий кран».
- Ми-26T — транспортный вариант для гражданской авиации.
- Ми-26Т2 — Выпускается в нстоящее время. По сравнению с базовой моделью имеет сокращенное количество членов экипажа (управлять машиной могут не 5, а всего 2 человека), новым бортовым оборудованием и возможность совершать ночные полеты.
Вертолет Ми-26
- Ми-26TC — грузовой вариант вертолета.
- Ми-26ТМ — «летающий кран» с кабиной для оператора под фюзеляжем за передней опорой шасси или на задней грузовой рампе.
- Ми-26ТП — пожарный вариант (перевозит до 7500 литров в цистерне).
- Ми-26ПП — постановщик помех.
- Ми-26ТЗ — топливозаправщик с дополнительными баками для топлива емкостью 14040л и смазочных материалов — емкостью 1040л. Имеет оборудование для одновременной заправки топливом четырех самолетов или 10 автомашин.
- Ми-27 — воздушный пункт управления оснащенный всей необходимой аппаратурой, рассчитанный на 6 человек, имеющий буфет, систему водоснабжения, туалет и комнату отдыха. Построено 2 экземпляра.
Источник: компиляция по открытым источникам сети интернет
armedman.ru
на какие рекорды способен российский винтокрылый исполин Ми-26
О том, на что способен российский вертолет в небе, какие уникальные операции совершались с его участием и какие перспективы ждут Ми-26, расскажет журналист Алексей Егоров в очередном выпуске программы «Военная приемка» на телеканале «Звезда».
Рекорды в небе и на земле
Справедливости ради стоит сказать, что Ми-26 — не самый большой вертолет на планете. Была еще модель Ми-12, которая оказалась почти в два раза больше по максимальной взлетной массе (105 тонн против 56 у Ми-26). В 1969 году этот атлант поднял груз весом в 44 тонны на высоту 2255 метров, интересно, что этот рекорд по грузоподъемности не побит до сих пор. Однако таких машин было изготовлено всего две, а вот Ми-26 пошел в серию, стал массовым.
В 344-м Центре боевой подготовки и переучивания летного состава армейской авиации Минобороны России мастерство виртуозного владения винтокрылой техникой передают пилотам настоящие асы. Это они проходят над Красной площадью во время Парада Победы 9 мая, это с их участием сформирована знаменитая пилотажная группа «Беркуты».
Заместитель руководителя Центра полковник Сергей Баумов организует одну из операций, которую может осуществлять летный состав этого уникального формирования: транспортировка вертолетом Ми-26 другой машины — Ми-24, которая выступает в качестве груза на внешней подвеске. Пилотам нужно крайне аккуратно поднять неподготовленную к транспортировке боевую машину, перенести ее в установленное место и поставить идеально точно. Как отмечает Сергей Баумов: «Для того чтобы все прошло безопасно и правильно, мы занимаемся определением высоты висения, определяем влияние потока с разных высот на несущие поверхности».
Диаметр винта Ми-26 — 32 метра, а это — высота 9-этажного дома. Во время полета, особенно на максимальных оборотах, такой винт создает просто ураганный ветер. В то же время благодаря подобным внушительным характеристикам вертолет способен перевозить на внешней подвеске груз весом в 20 тонн. Поднимать такие внушительные массы Ми-26 позволяют два двигателя, каждый из которых обладает мощностью свыше 11 тысяч лошадиных сил. Это, кстати, тоже — мировой рекорд.
В Афганистане с помощью нашей техники эвакуировали транспортный вертолет американских ВВС «Чинук». Таскал наш трудяга и бульдозер, и фюзеляж самолета, и даже целый пассажирский Ту-134. В 1982 году этот вертолет поставил рекорд для серийных винтокрылых машин, подняв груз весом 25 тонн на высоту 4100 метров.
Небесные ювелиры
Естественно, что управление таким гигантом — дело филигранное. Вертолет спускается вниз четко по вертикали. Минимальная длина троса, на который цепляется груз — 20 метров. Пилоты готовы к подобной работе. Один из самых сложных случаев произошел в 2010 году, когда из района Эльбруса надо было забрать упавший Ми-8АМТШ. В этих местах настолько разреженный воздух, что даже дышать тяжело, не говоря уже о том, чтобы удерживать на весу вертолет.
Заслуженный летчик-испытатель России, старший летчик-испытатель ПАО «Роствертол» Владимир Хорев вспоминает, что вертолет, который нужно было эвакуировать, лежал на высоте 4820 метров. Соответственно, для полета в этом районе надо было держать высоту 5 километров. Кстати, максимальный потолок для Ми-26 — 6,5 км. Но это без груза, и не в условиях разреженного горного воздуха, без порывистых ветров.
«В процессе выполнения исследовательских полетов мы определили скорости, высоты и в принципе остановились на том, чтобы разобрать вертолет, демонтировать его двигатели и редуктор и уже частями вывозить оттуда, — вспоминает подробности той операции Владимир. — Работать пришлось на максимальном взлетном режиме. Когда подняли фюзеляж на метр, то в течение 3-5 минут сожгли 150-200 килограммов топлива. Мы смогли приподнять груз на 2-3 метра и вынесли его из той сложной зоны».

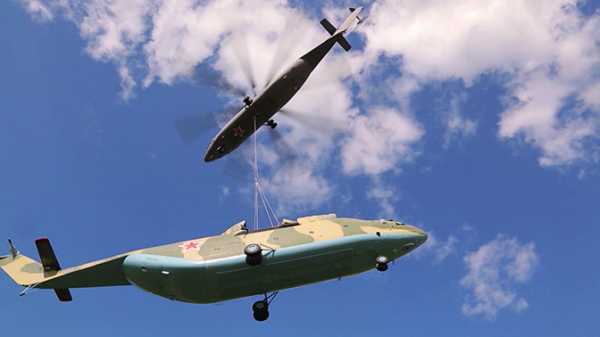

Для транспортировки вертолета на внешней подвеске нужно знать многое из технических подробностей устройства. Например, где цеплять скобу — приспособление для подъема машины. Она находится идеально посередине центра тяжести, где проходит продольная и поперечная оси вертолета. Стоит еще раз напомнить — речь идет не о подъемном кране, а о выступающем в его роли самом большом серийно производимом вертолете в мире. Его винт уникален не только из-за своего исполинского размера. Число лопастей здесь больше, чем у других вертолетов — их восемь. Уникальна и конструкция лопастей для этого винта. По словам главного металлурга лопастного завода ПАО «Роствертол» Марии Михеевой, эти изделия состоят из цельнометаллического стального лонжерона, выполненного из высоколегированной стали, подвергаемой в процессе производства различным обработкам.
Покоритель высот и расстояний
В конструкции Ми-26 серия рекордов только продолжается. Например, как говорит начальник военного представительства на ПАО «Роствертол» Алексей Китов, главный редуктор вертолета является самым мощным трансмиссионным агрегатом, который когда-либо устанавливался на воздушных судах. Его высота — 3 метра, а общий вес — 3,5 тонны. Объем топлива, который может брать на борт этот исполин, — около 12 тонн, что обеспечивает практическую дальность полета до 800 километров. А в случае установки дополнительных топливных баков в грузовой кабине дальность увеличивается до 2 тысяч км. Для вертолета такого веса пролететь 2 тысячи километров на одной заправке — это уникальное достижение. Ну и, конечно, ни у одного вертолета в мире нет подобного грузового отсека: 3 на 12 метров – отличный «гараж» даже для армейского «Урала». В варианте медицинского госпиталя здесь могут разместиться 60 носилок с ранеными, в качестве машины для перевозки личного состава Ми-26 возьмет на борт 85 солдат со всем снаряжением. Один из рекордов нашего богатыря описан в Книге рекордов Гиннеса. 27 сентября 1996 года в Ми-26 поместились 224 человека плюс экипаж. Так состоялся самый массовый в мире прыжок парашютистов с борта одного летательного аппарата.
Груз, транспортируемый этим вертолетом на внешней подвеске, не раскачивается, а только кружится на стальном тросе. Его вращает ветер, разгоняемый лопастями. Интересно, что этот гигант вовсе не так неуклюж, как кажется. Ми-26 способен выполнить и «горку» с боевым разворотом и лететь боком. Летчик-испытатель военного представительства ПАО «Роствертол» Сергей Котов подтверждает: вертолет очень маневренный, годится и для перевозки, и для выброски десанта.
«Уже проводилась макетная комиссия для нового вертолета на базе Ми-26 — Ми-26Т2В, — говорит пилот. — У него будут лазерные инерциальные системы, то есть вертолет станет более технически продвинутым. В него изначально заложен такой огромный потенциал, что, думаю, в ближайшие 30 лет конкурентов у него в принципе быть не может».
Генеральный директор АО «Вертолеты России» Андрей Богинский отмечает, что Ми-26 постоянно модернизируется, при этом от заказчиков идут только положительные отзывы. Уже подписано соглашение между РФ и КНР о создании нового тяжелого вертолета. Работы машине такого класса хватит. Ведь Ми-26 применяли и при ликвидации аварии в Чернобыле, а сегодня задействуют в тушении пожаров (в специальном водосборнике он способен перевозить до 15 тонн воды). Привлекалась эта машины и для возведения объектов Олимпиады в Сочи. Но все-таки больше всего задач Ми-26 выполняют в армии. Например, в Тикси, где базируются сразу несколько таких машин, с их помощью доставляются грузы к арктической базе на острове Котельный. Ми-26 летает при экстремально низких температурах, а это для вертолетной техники, чья работа востребована в самых разных условиях, навык крайне важный.
…Говорят, точность — вежливость королей. В таком случае наших военных летчиков действительно можно называть «королями неба». Впрочем, не будь у них машин, подобных Ми-26, о рекордных грузах и ювелирной точности, наверное, можно было лишь мечтать.
tvzvezda.ru
Интересные факты о вертолете Ми-26
Ми-26 (изделие «90», по кодификации НАТО: Halo) — советский/российский многоцелевой транспортный вертолёт. Является крупнейшим в мире серийным транспортным вертолётом. Серийно производится на заводе Роствертол холдинга «Вертолёты России».
Первый полёт совершил 14 декабря 1977 года. Серийно производится Ростовским вертолётным заводом. Всего по состоянию на 2011 год изготовлено 316 машин (по данным реестра воздушных судов). Выпуск продолжается.
Впервые показан публично в 1981 году на авиасалоне в Ля Бурже.
Интересно, что еще до массового поступления Ми-26 в Вооруженные Силы и Аэрофлот на нем был установлен ряд мировых рекордов. Например, 4 февраля 1982 г. экипаж летчика-испытателя Г.В.Алферова выполнил полет, в котором 25 т груза удалось поднять на высоту 4060 м, при этом на 2000 м вертолет забрался с полетной массой 56 768,8 кг, что тоже было высшим мировым достижением. В том же году экипаж Ми-26 во главе с Ириной Копец установил 9 женских мировых рекордов. Когда машина уже вовсю эксплуатировалась в строевых частях, военные испытатели побили еще один рекорд, установленный на Ми-8 еще в 1967 г. 7 августа 1988 г. экипаж в составе летчиков-испытателей 1-го класса А.Разбегаева, А.Лаврентьева, заслуженного штурмана-испытателя Л.Данилова и бортинженера А.Бурлакова прошел по замкнутому маршруту Москва-Воронеж-Куйбышев-Москва протяженностью 2000 км со средней скоростью 279 км/ч. Причем на завершающем этапе вертолетчикам пришлось преодолевать метеофронт с сильной болтанкой и ливнем.
Недавно Ми-26Т спас 18-тонный катер, севший на мель. «Тяжеловес» подцепил катер на внешнюю подвеску и успешно вернул его на глубокую воду. На выполнение всей операции по спасению катера вертолету понадобилось менее одного часа.
Есть у этих вертолетов и другие заслуги. Так, в ноябре 2014 года экипаж российского военного вертолета Ми-26 спас от голодной смерти в Арктике белого медвежонка, который потерял свою маму. Маленький хищник, которому дали имя Умка, сегодня живет в заповеднике.

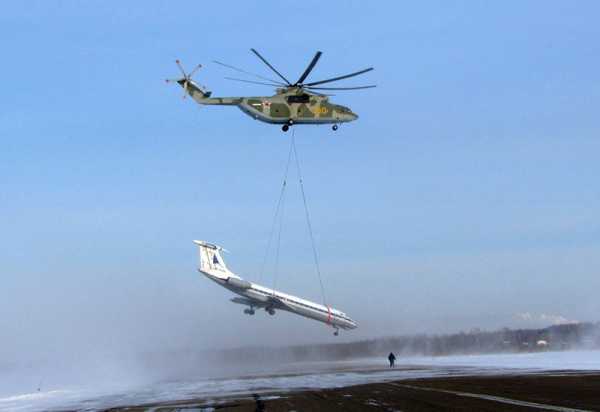

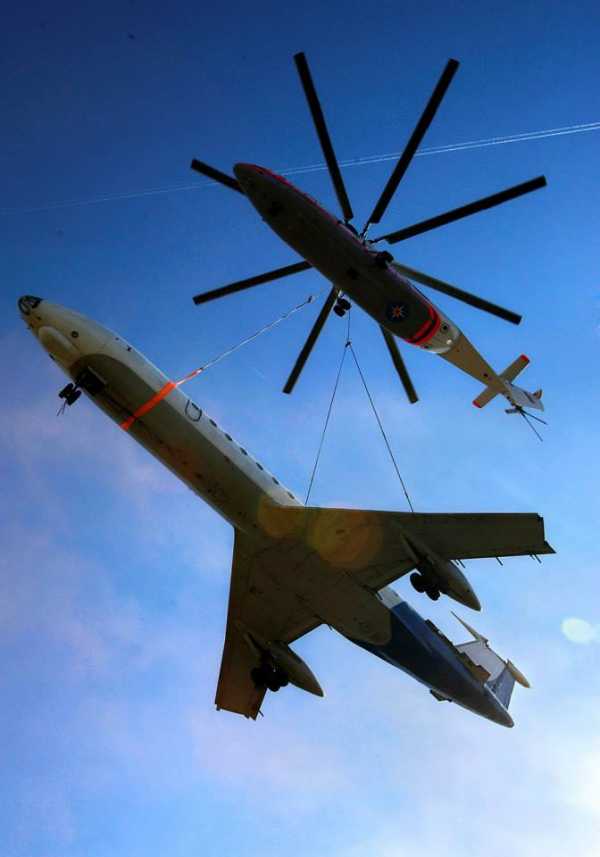

Использовался для транспортировки самолёта Ту-134 из аэропорта «Пулково» на полигон МЧС рядом с микрорайоном «Рыбацкое» в Санкт-Петербурге.
Ми-26 является крупнейшим в мире серийным транспортным вертолетом.
Вертолет Ми-26 успешно используется и для тушения пожаров.

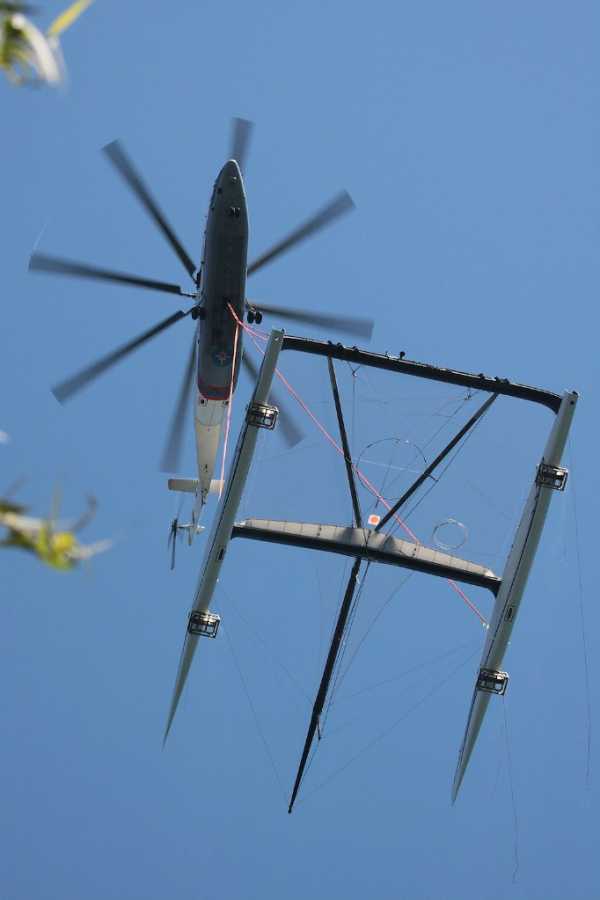

В послужном списке Ми-26 транспортировка вышек высоковольтных линий, людей, военного снаряжения.
В настоящее время проходит летные испытания модернизированный вертолет Ми-26Т2. Новая модификация легендарного «тяжеловеса» получит современный бортовой комплекс авионики БРЭО-26 и «стеклянную» кабину.

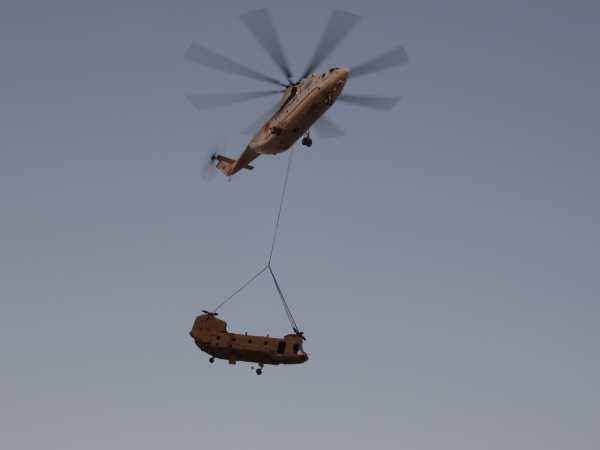

Использовался для эвакуации 2 вертолётов СН-47 «Чинук» вооружённых сил США в Афганистане, стоимость эвакуации $650 000.
Ми-26 использовался при ликвидация последствий аварии на ЧАЭС.
Первое боевое применение Ми-26 прошли в 1984-м году в Афганистане в составе 23-го отдельного авиационного полка Пограничных войск КГБ СССР дислоцированного в г.Душанбе.
Существует и противолодочный вариант — Ми-26НЕФ-М. На внешней подвеске вертолет нёс гидроакустическую станцию обнаружения субмарин, имеется боковая съёмная кабина пилота-оператора, в настоящее время находится в лётном музее в полуразобранном состоянии. 16 ноября 2013 года был замечен в районе г. Новочеркасска во время транспортировки на внешней подвеске Ми-26Т предположительно в г. Ростов-на-Дону на ОАО Роствертол.
В десантном варианте Ми-26 перевозил 82 солдата или 68 парашютистов. Специальное оборудование позволяло в течение нескольких часов превращать вертолет в санитарный для транспортировки 60 раненых на носилках и трех сопровождающих медработников. В гражданской версии задний отсек позволяет перевозить технику или любые грузы. Кроме того, крупногабаритные грузы массой до 20 т можно перевозить на внешней подвеске. Ее агрегаты были расположены в конструкции силового пола, благодаря чему не требуется демонтаж системы при перевозке грузов внутри фюзеляжа.
warwall.ru

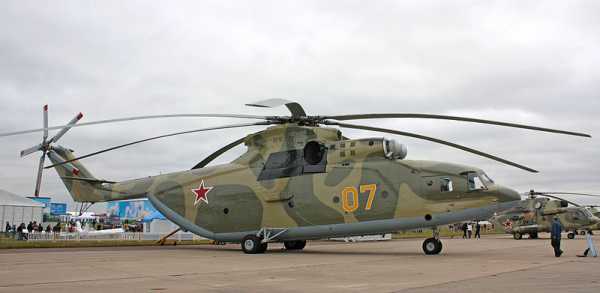

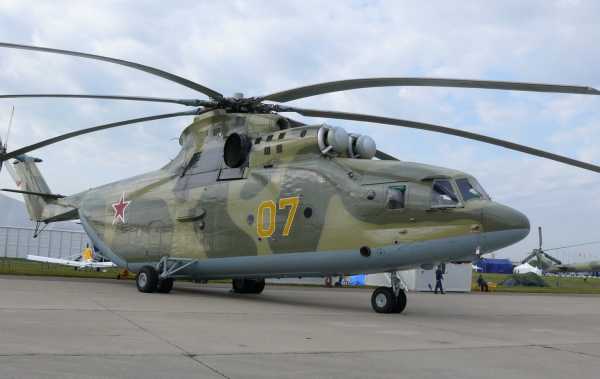

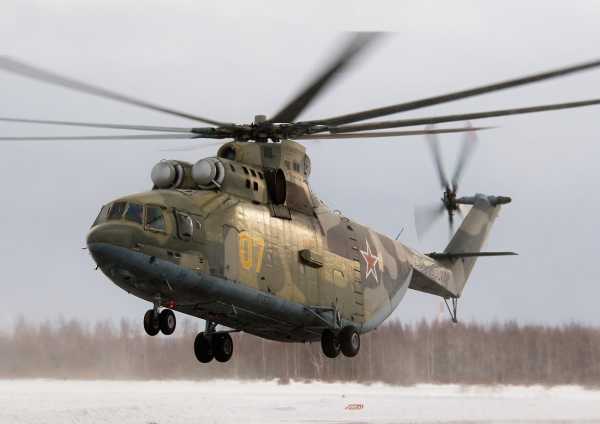

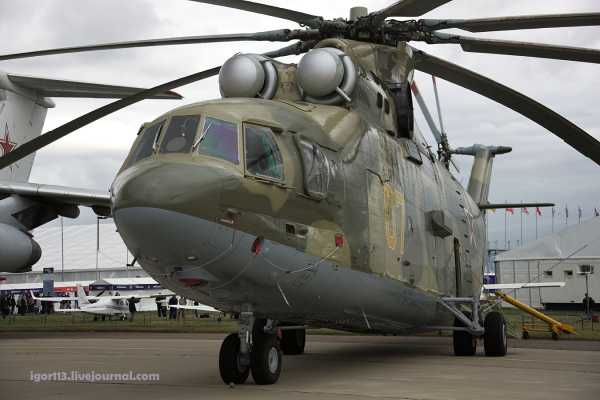

ми-26 07 оранжевый и ми-26т «василий меркулов» на максе 2009 часть 4
Теперь немного вертолетов: Ми-26 и его гражданский собрат Ми-26т
Ан-22 09309 на авиамаксе 2009 часть 1
Ан-124 82041 на авиамаксе 2009 часть 2
А-50 50 красный на авиамаксе 2009 часть 3
Ми-26 (изделие «90», Halo по классификации НАТО) — советский многоцелевой транспортный вертолёт, крупнейший в мире транспортный вертолёт. Разработчик — ОКБ Миля. Первый полёт 14 декабря 1977. Серийно производится Ростовским вертолётным заводом. Всего на 1999
изготовлено 220 машин (276 за весь срок серийного производства).

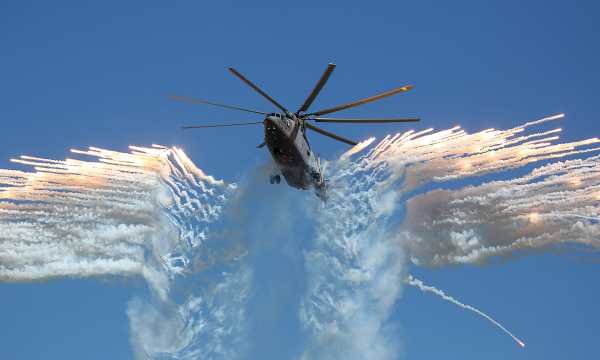

На военно-транспортных вариантах размещены устройства выброса ЛТЦ, передатчики помех ИК-устройствам, экраны для подавления ИК-излучения.

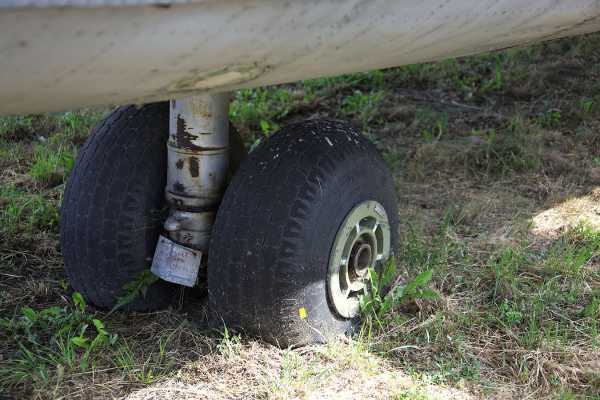

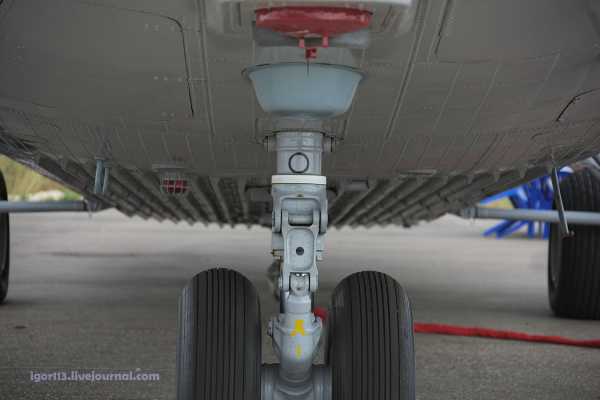

Шасси неубирающееся, трехопорное, со сдвоенными колесами и убирающейся хвостовой опорой. Передняя опора самоориентирующаяся, главные опоры со сдвоенными колесами размерами 1120 х
450мм отличаются небольшими габаритами, двухкамерные амортизационные стойки обеспечивают на стоянке изменение клиренса.
Конструкция основных опор шасси позволяет менять на стоянке клиренс, приподнимая заднюю часть фюзеляжа, что дает возможность максимально приблизить груз к трапу. Чтобы не мешать подходу
техники к заднему люку, хвостовая опора подтягивается к хвостовой балке.
При проектировании Ми-26 специалисты МВЗ постарались максимально учесть опыт эксплуатации его предшественников. В первую очередь следует отметить решение разместить перед оздухозаборниками
двигателей пылезащитные устройства (ПЗУ) грибкового типа со степенью очистки 65-70%, использующие центробежный эффект для улавливания посторонних частиц. Это позволило в дальнейшем вертолету работать с пыльных площадок практически без уменьшения ресурса двигателей при минимальном снижении их мощности. Чтобы обходиться без аэродромных источников электропитания и сжатого воздуха, вертолет оснастили ВСУ. А чтобы не прибегать при
наземном обслуживании к стремянкам и тому подобному оборудованию, откидные капоты и панели силовой установки выполнили в виде рабочих площадок, а внутри хвостовой балки и киля
организовали проход к рулевому винту.

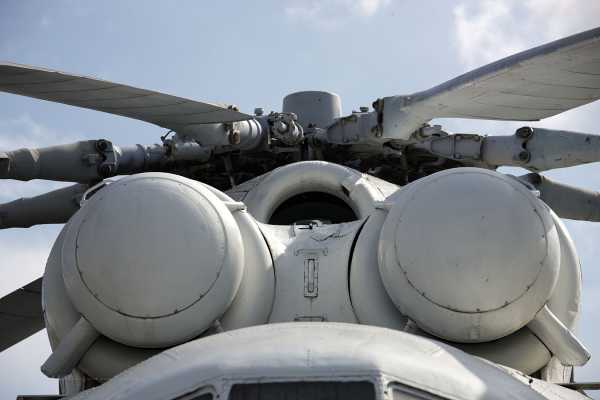

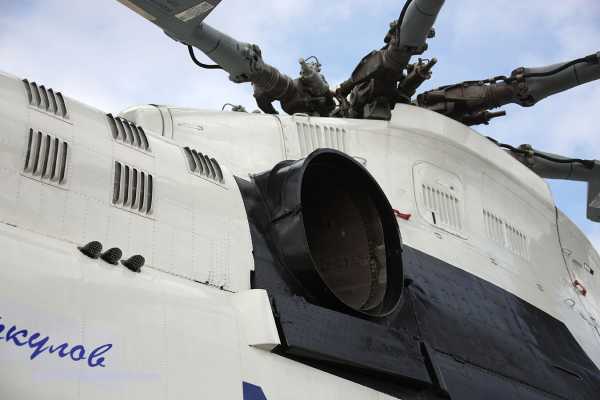

Силовая установка состоит из двух турбовальных ГТД со свободной турбиной Д-136, установленных рядом сверху фюзеляжа в отдельных гондолах, разделенных титановой противопожарной перегородкой. Воздухозаборники двигателей снабжены пылезащитными стройствами и электрическими
противообледенительными системами. Силовая установка имеет систему автоматического поддержания оборотов несущего винта; в случае выхода из строя одного двигателя система автоматически
увеличивает мощность второго до чрезвычайной, поддерживая постоянные обороты несущего винта (132 об/мин).
Рулевой винт пятилопастный, диаметром 7.67м, с лопастями прямоугольной формы в
плане из стеклопластика.

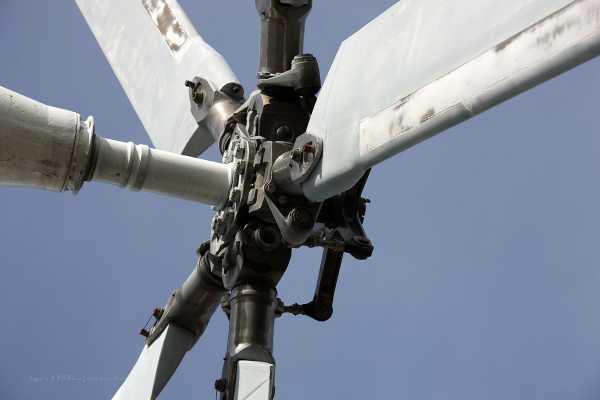

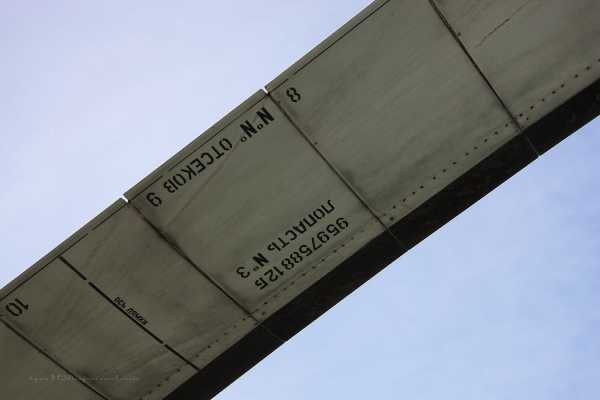

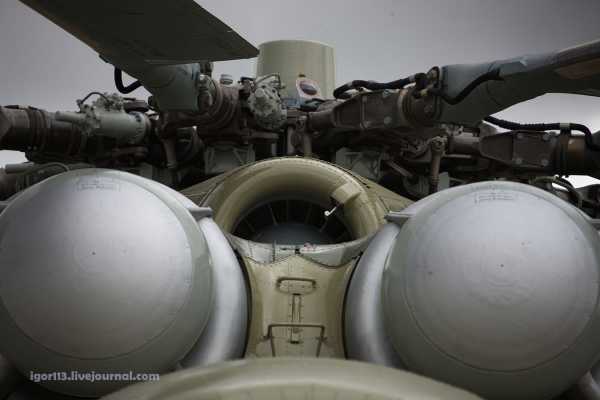

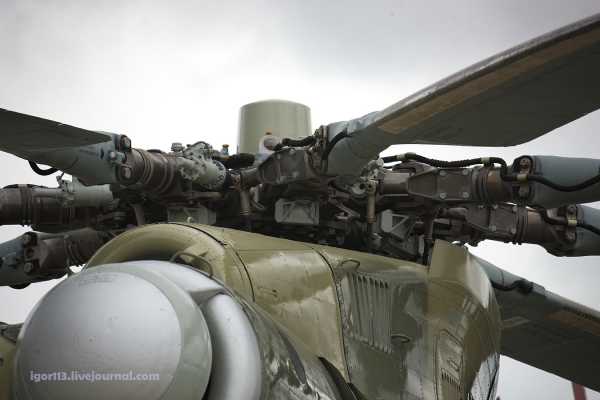

Несущий винт восьмилопастный, с шарнирным креплением лопастей и гидравлическими демпферами. Лопасти прямоугольной формы в плане, имеют усовершенствованные аэродинамические профили с относительной толщиной 0.12 у комля и 0.09 на конце лопасти и умеренную аэродинамическую крутку. Лопасти смешанной конструкции с трубчатым стальным лонжероном, к которому
присоединяются 26 секций с нервюрами, обшивкой из стеклопластика и сотовым заполнителем. Носок лопасти защищен противокоррозионной накладкой из титанового сплава. Хорда лопасти 0.835м,
окружная скорость концов лопастей 220м/с.
КОНСТРУКЦИЯ. Вертолет одновинтовой схемы с рулевым винтом, двумя ГТД и трехопорным шасси. Конструкция выполнена из алюминиево-литиевых сплавов с широким применением титановых
сплавов и композиционных материалов.

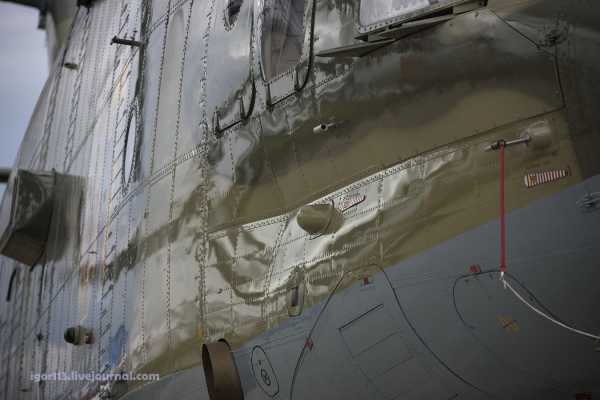

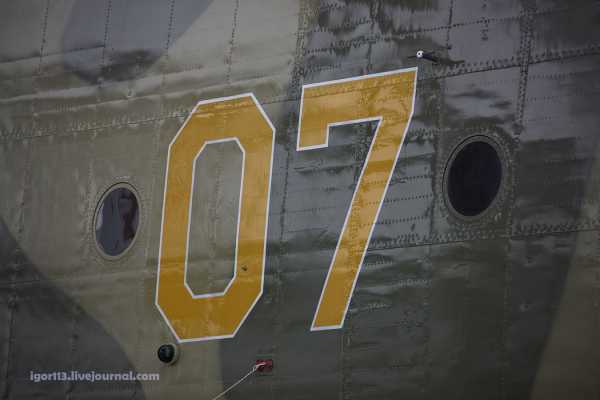

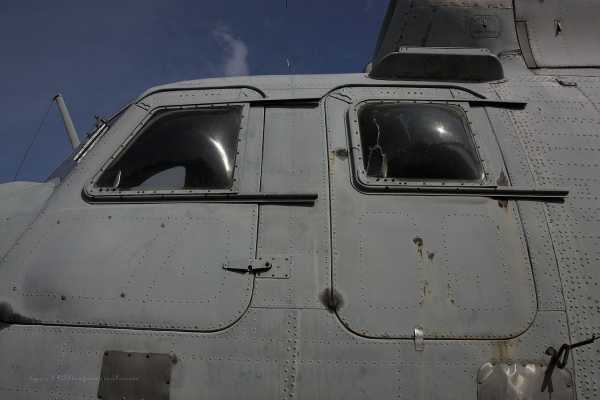

А подскажите пожалуйста: это вмятина на борту или так и должно быть?
и для чего под иллюминатором такие выступы,которые похоже и убрать можно?

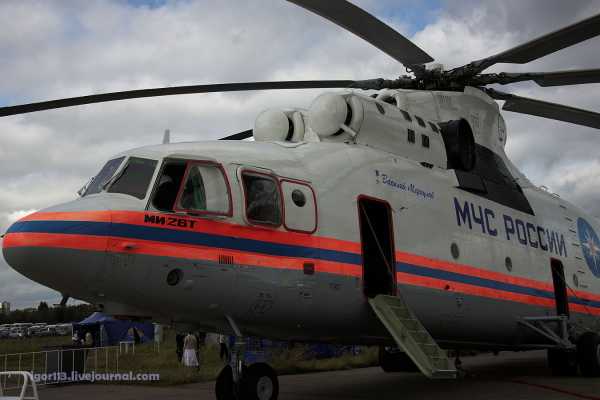

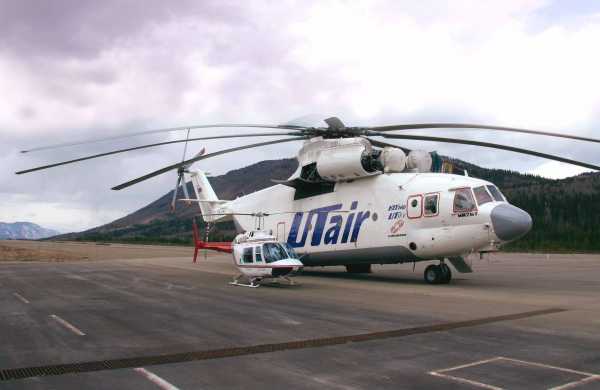

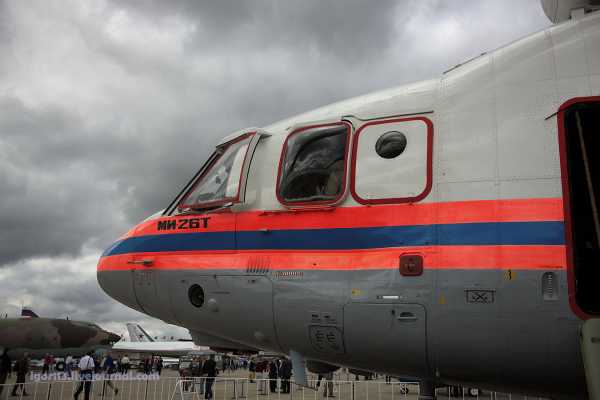

Кроме военного варианта Ми-26 на авиамаксе был и его гражданский собрат: Ми-26Т » Василий Меркулов»
Грузоподъёмность — до 25 т полезной нагрузки. Вертолёт может быть использован для задач как военного, так и гражданского характера, а также для проведения поисково-спасательных операций.
Веселые игрушки на стекле:-)))
На сегодняшний день Ми-26 является самым крупным транспортным вертолётом в мире,
производившимся серийно. В США производится аналогичный по задачам, но намного менее крупный вертолёт CH-53 фирмой Sikorsky Aero Engineering Corporation.
Компоновка вертолета Ми-26 выбрана такой же, как у вертолета Ми-6, однако габариты
его меньше, чем у Ми-6. Фюзеляж с такими же размерами и массой, как у Ми-6, имеет
грузовую кабину, объем которой вдвое больше, чем у Ми-6, и которая рассчитана на
перевозку вдвое большего груза и снабжена устройствами, облегчающими загрузку и
выгрузку.

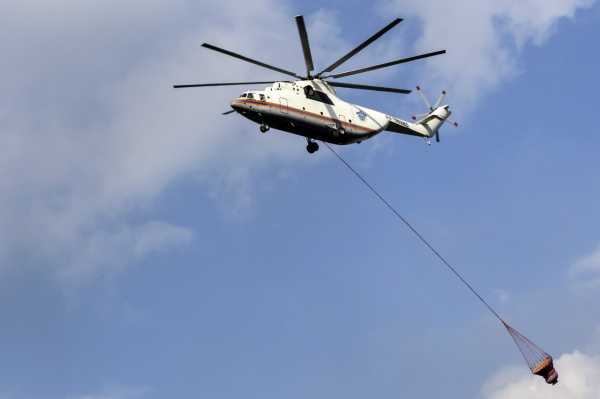

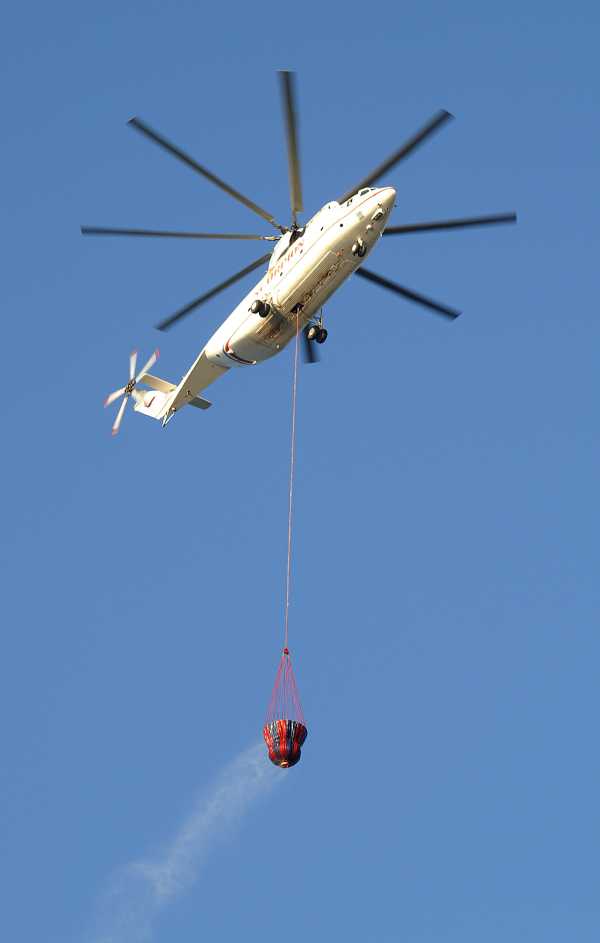

Подвеска емкости с водой

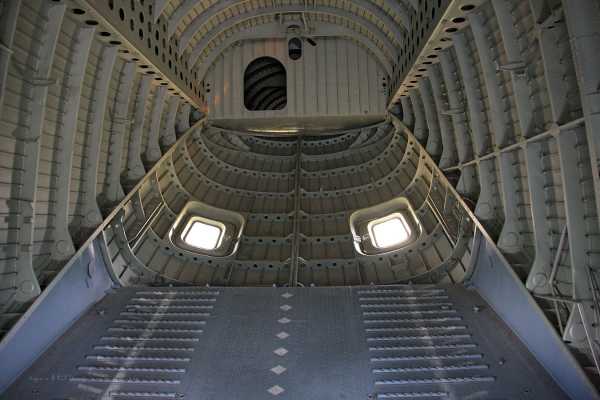

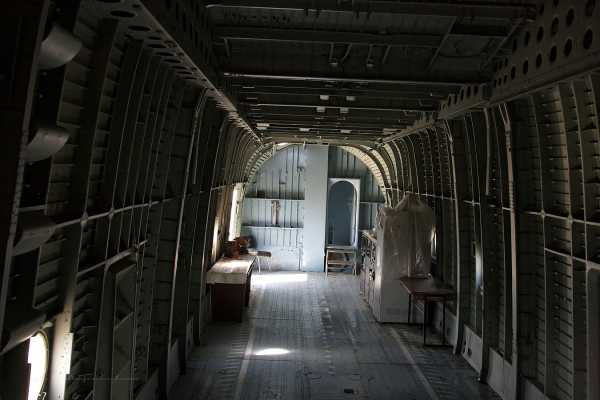

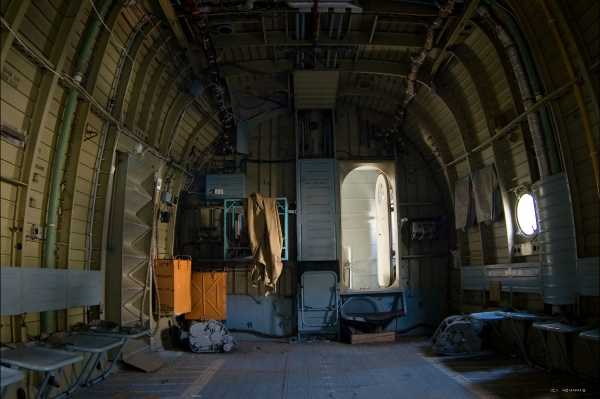

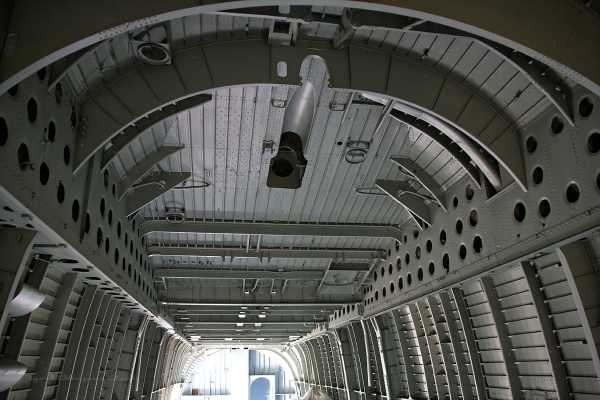

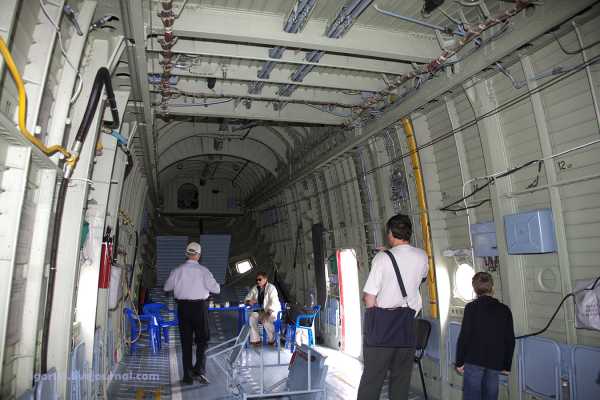

Центральная часть фюзеляжа включает в себя грузовую кабину с размерами 12,00*3,20*(2,95-3,57) м. и задний отсек, переходящий в концевую балку.
Лебедка внутренняя
Питьевая вода и поильники:-)))

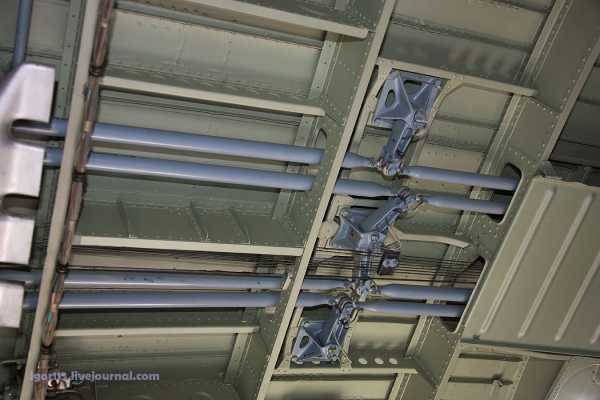

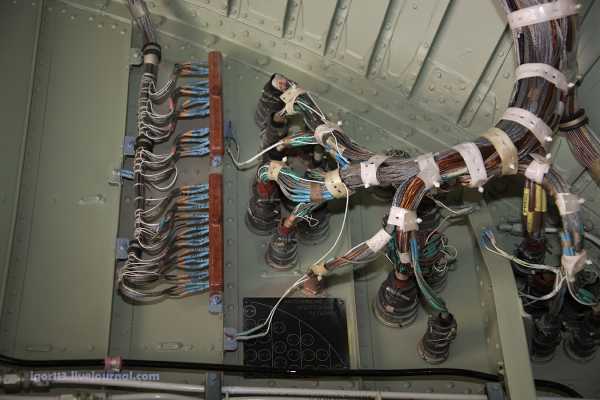

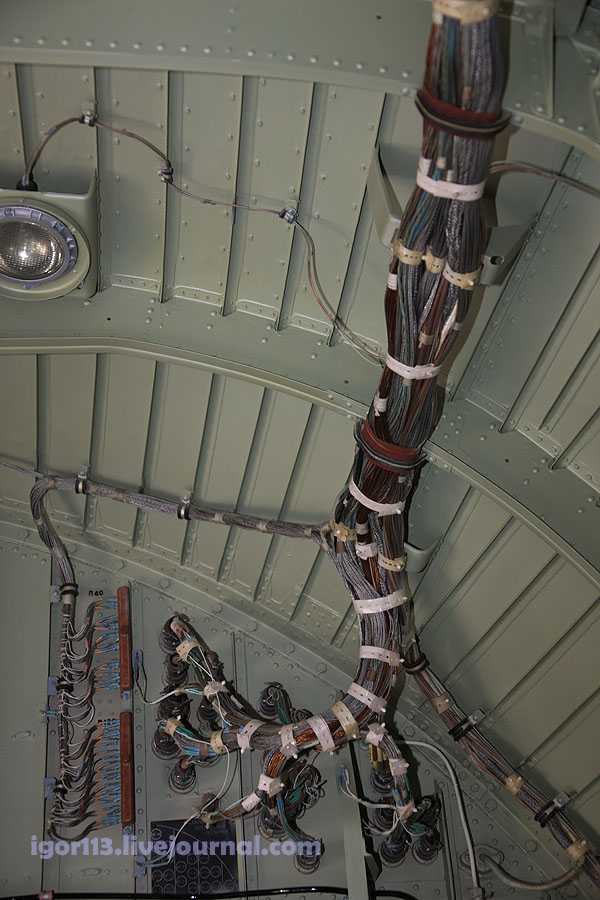

Отличный жгутик:-)))
Все доступно

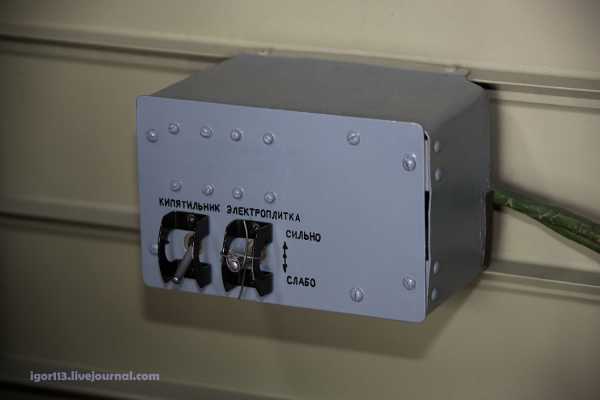

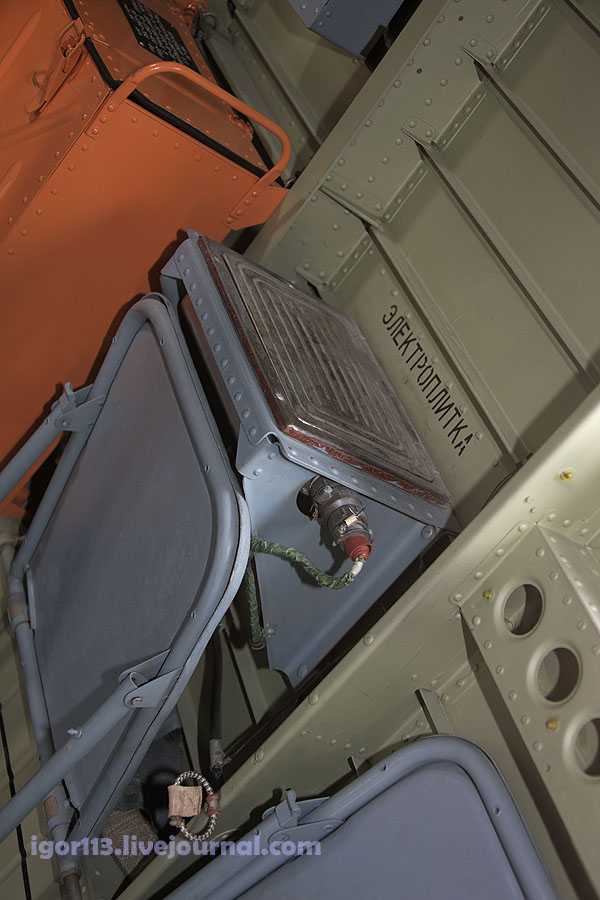

Ну и куда без электроплитки

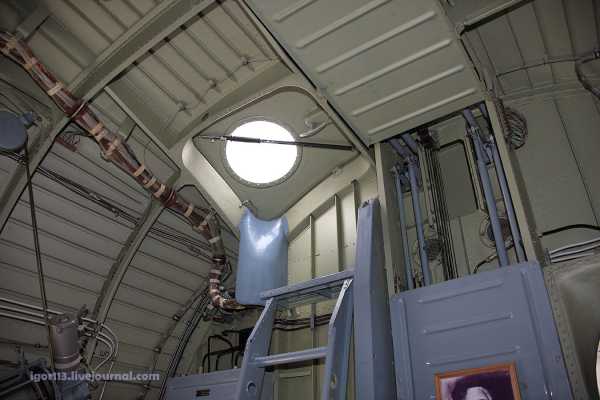

Выход наверх

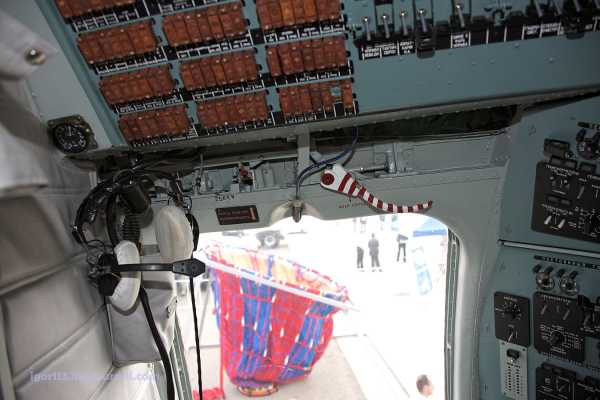

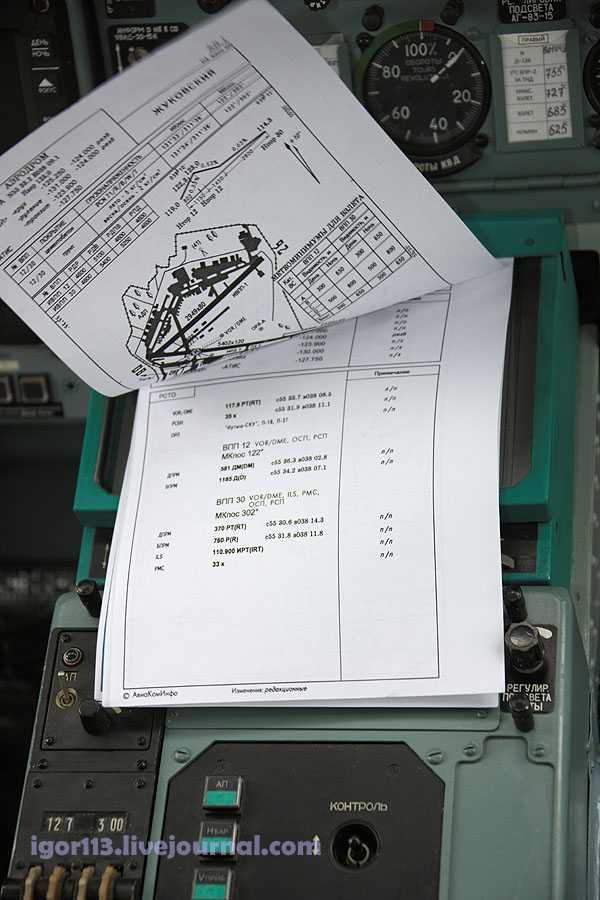

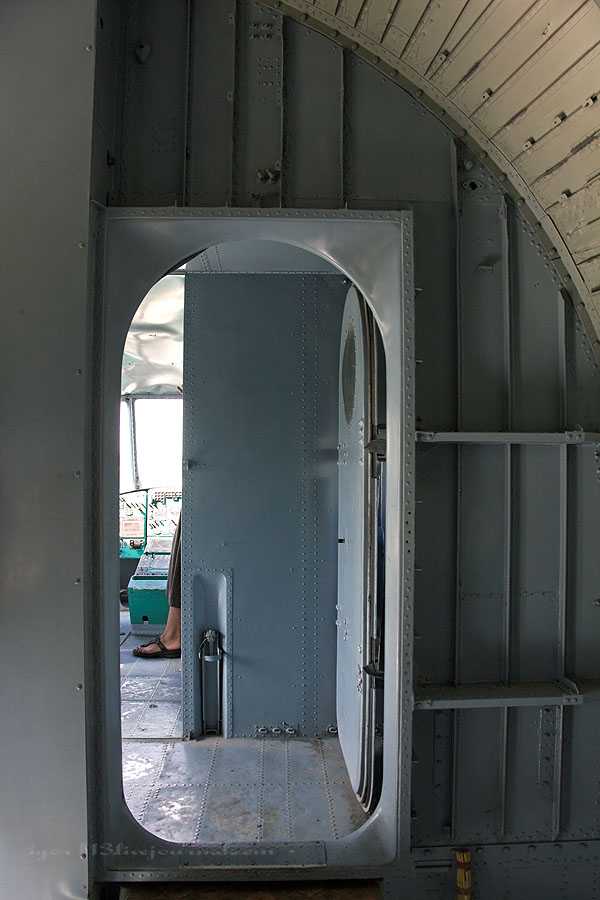

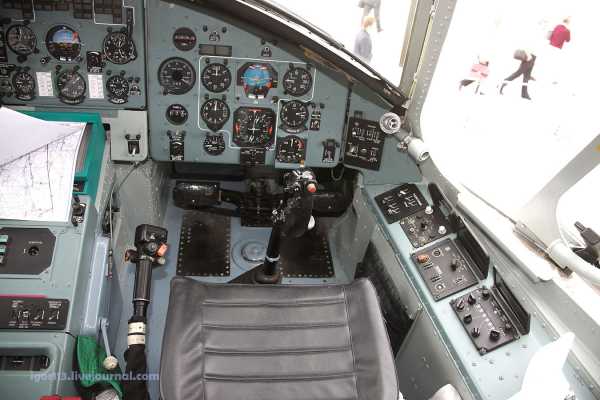

И вот самое интересное: кабина.Фюзеляж полумонококовой конструкции. В носовой части размещена кабина экипажа, состоящего из первого летчика на переднем левом сиденье и второго летчика на правом сиденье. За первым летчиком располагается бортинженер, а за вторым — штурман-радиооператор; между летчиками на откидном сиденье может располагаться оператор грузовых работ, за кабиной экипажа размещена отдельная кабина для четырех пассажиров.
Радиоэлектронное и навигационное оборудование вертолёта позволяет выполнять боевые задачи в сложных метеорологических условиях и в любое время суток. Входящий в его состав
навигационный комплекс включает в себя комбинированую курсовую систему «Гребень-2», пилотажный командный прибор ПКП-77М, радиоэлектронную систему ближней навигации «Веер-М», радиовысотомер, автоматические радиокомпасы и доплеровский измеритель скорости и угла сноса. Пилотажный комплекс вертолёта ПКВ-26-1 состоит из четырёхканального автопилота ВУАП-1,системы траекторного управления, директорного управления и гашения колебаний груза на внешней подвеске.
Вертолёт оборудован метеолокатором, средствами связи, а также телевизионной аппаратурой для визуального наблюдения за состоянием груза.

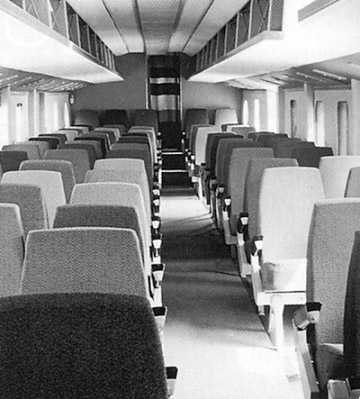

Это для пассажиров

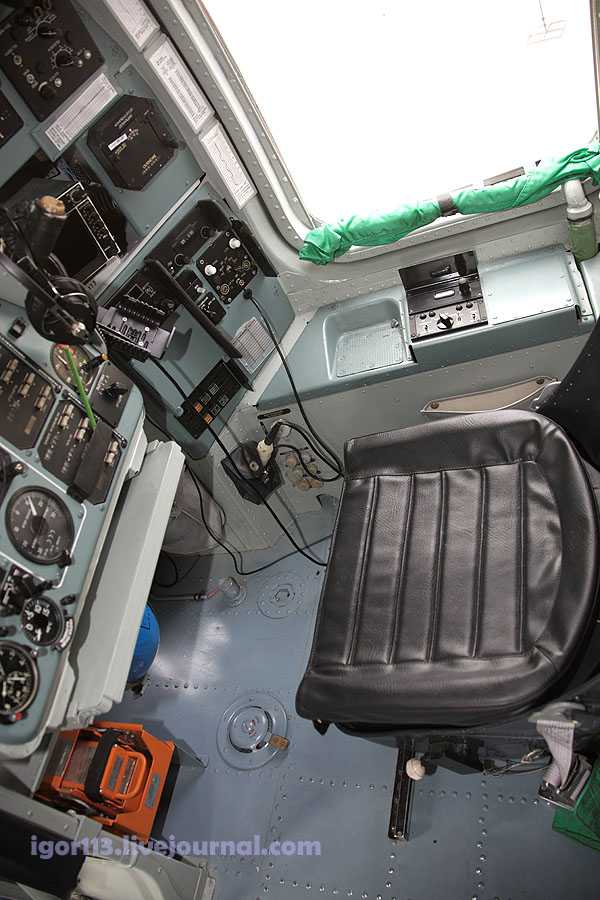

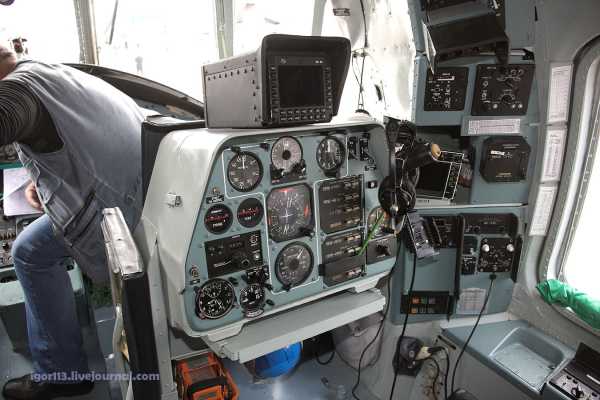

Место штурмана-радиооператора

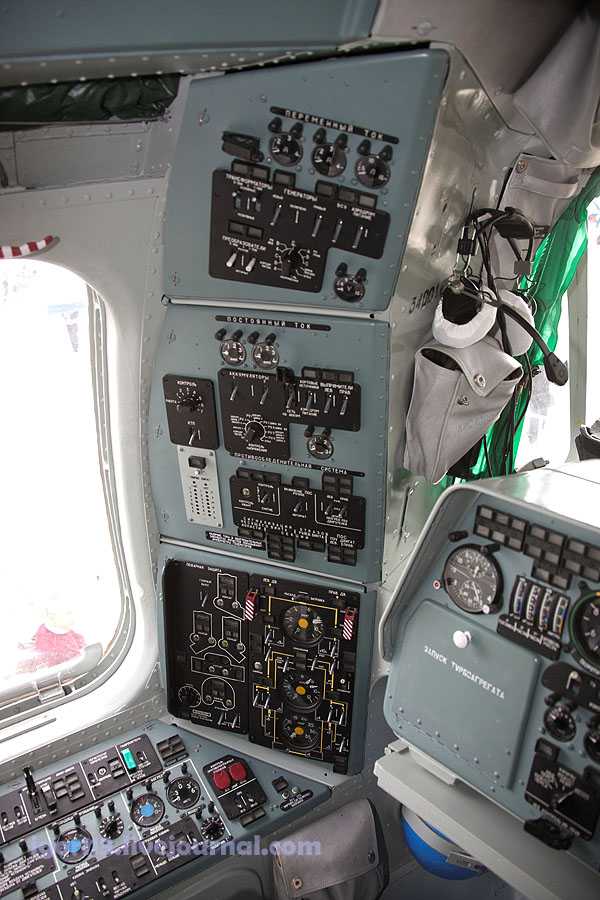

Место бортинженера
КВС
Второй пилот

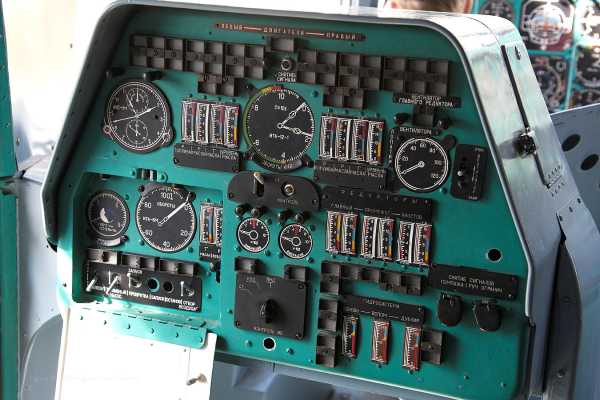

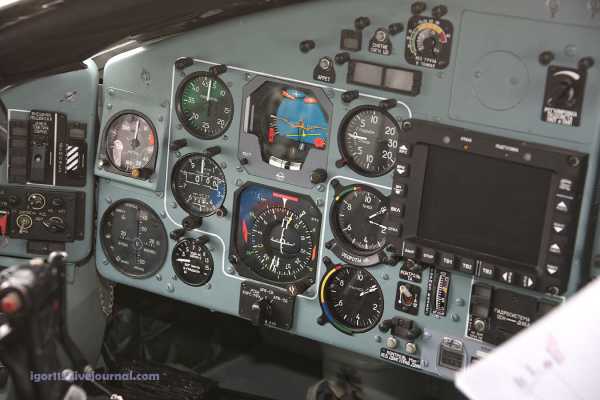

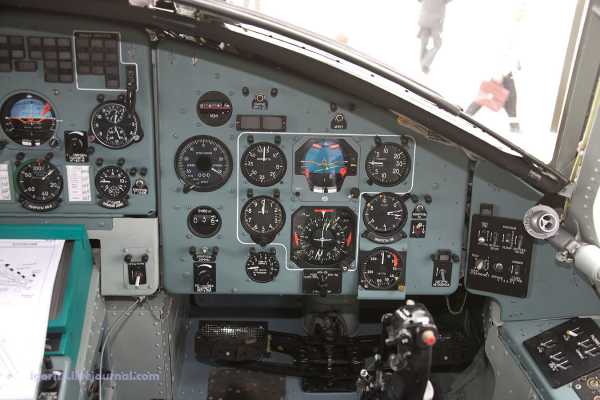

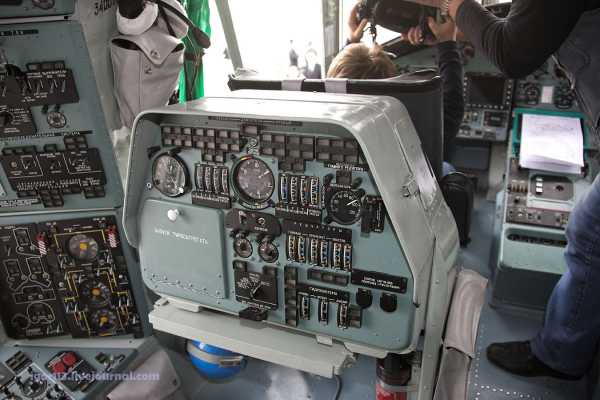

Центральные приборы
Общий вид,народу было много и мне дали на все про все не более 3х минут:-(((
Вспомогательная силовая установка расположена под кабиной экипажа с левой стороны и обеспечивает запуск двигателей и привод электрической и гидравлической систем и системы кондиционирования на стоянке.
Первый показ вертолета широкой публике состоялся в июне 1981 г. на аэрокосмическом салоне в Ле Бурже, где Ми-26 стал звездой выставки.Судьба Ми-26 напоминает долю Ан-124. Будучи почти ровесниками, эти неординарные машины сполна познали славу «звезд» международных авиасалонов,
стали обладателями мировых рекордов, однако после распада СССР и обвального снижения в постсоветских государствах затрат на оборону их использование по первоначальному основному назначению резко снизилось, зато начался новый этап в биографии, связанный с коммерческим
использованием на рынках дальнего зарубежья. Как и «Руслан», Ми-26 продолжает строиться серийно. К настоящему времени в Ростове выпущено 288 таких вертолетов. Весьма актуальным
для эксплуатируемых «двадцать шестых» является комплекс вопросов, связанных с продлением ресурса. У машин первых серий ресурс до первого ремонта не превышал 600 ч, сейчас для гражданских версий Ми-26 он доведен до 1200 ч, однако общий назначенный по-прежнему остается 8000 ч или 20 лет. Чтобы решить эту проблему, МВЗ им. М.Л.Миля готов разрешить эксплуатацию
Ми-26 «по состоянию» с условием индивидуального подхода к каждой машине и обязательного осмотра вертолетов специалистами фирмы.
ЛТХ:
Модификация Ми-26
Диаметр главного винта, м 32.00
Диаметр хвостового винта, м 7.61
Длина,м 33.73
Высота ,м 8.15
Масса, кг
пустого 28200
нормальная взлетная 49600
максимальная взлетная 56000
Внутренние топливо, л 12000
Тип двигателя 2 ГТД ЗМКБ Прогресс
Д-136
Мощность, кВт 2 х 8380
Максимальная скорость, км/ч 295
Крейсерская скорость, км/ч 255
Практическая дальность, км 2000
Дальность действия, км 800
Практический потолок, м 6500
Статический потолок, м 1800
Экипаж, чел 5
Полезная нагрузка: 85 солдат или
60 раненых на носилках с 3
сопровождающими или 20000 кг груза в
кабине или 18500 кг на подвеске
Для написания данного поста были использованы сайты Википедия
igor113.livejournal.com
Киевский авиамузей часть 4: Ми-6 и Ми-26

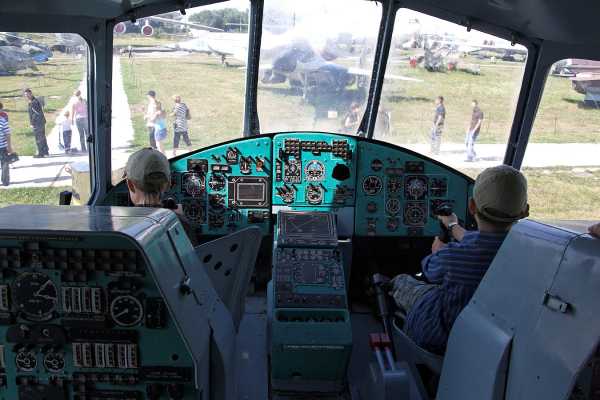

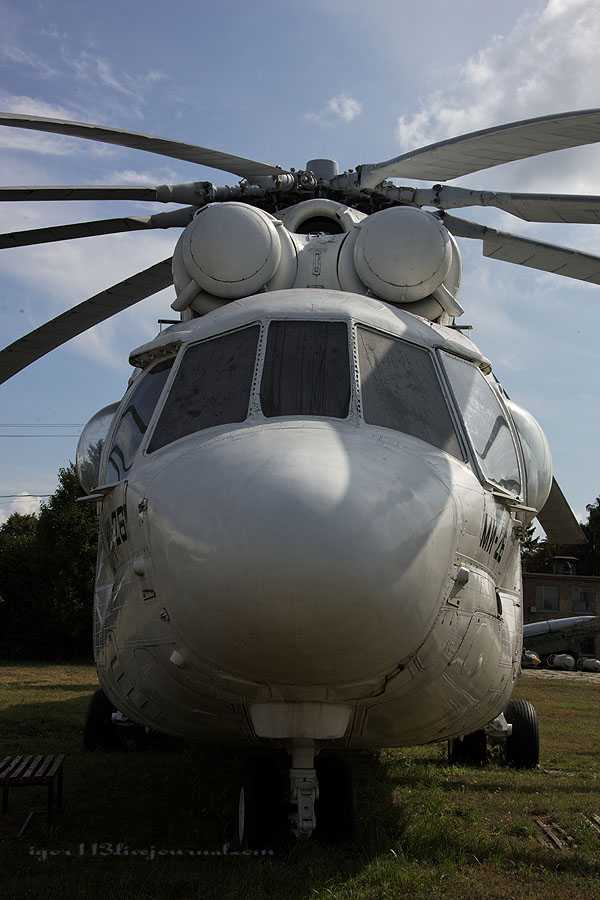

Как в любом авиамузее,здесь есть место самым большим серийным вертолетам в мире:ми-6 (78 синий)

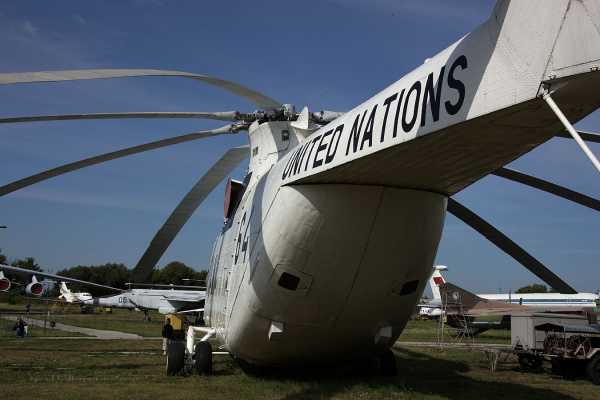

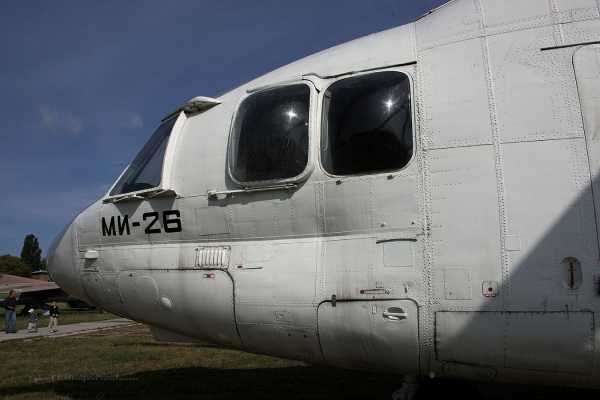

ми-26 (64 черный UN)
Киевский авиамузей часть 1 : Ту-22,Ту-142,Ту-134 убл
Киевский авиамузей часть 2:Бе-12.
Киевский авиамузей часть 3: морские вертолеты Ка-25пл,Ка-27пл,Ми-14пл,Ми-14бт
А также можно посмотреть здесь на Ми-26:
ми-26 07 оранжевый и ми-26т «василий меркулов» на максе 2009 часть 4
И на Ми-6:Вертолеты ульяновского авиамузея часть 4

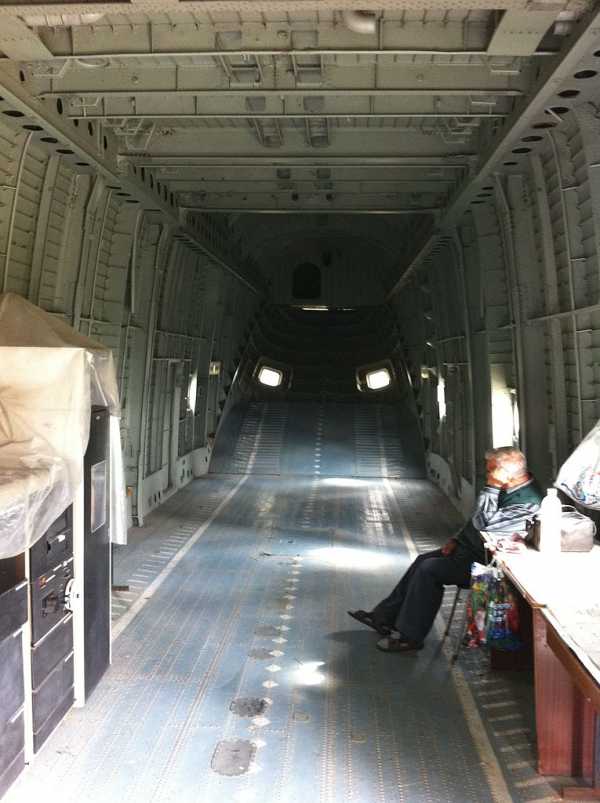

В Ми-6 попасть внутрь невозможно,а Ми-26 открыт для осмотра изнутри!!!!

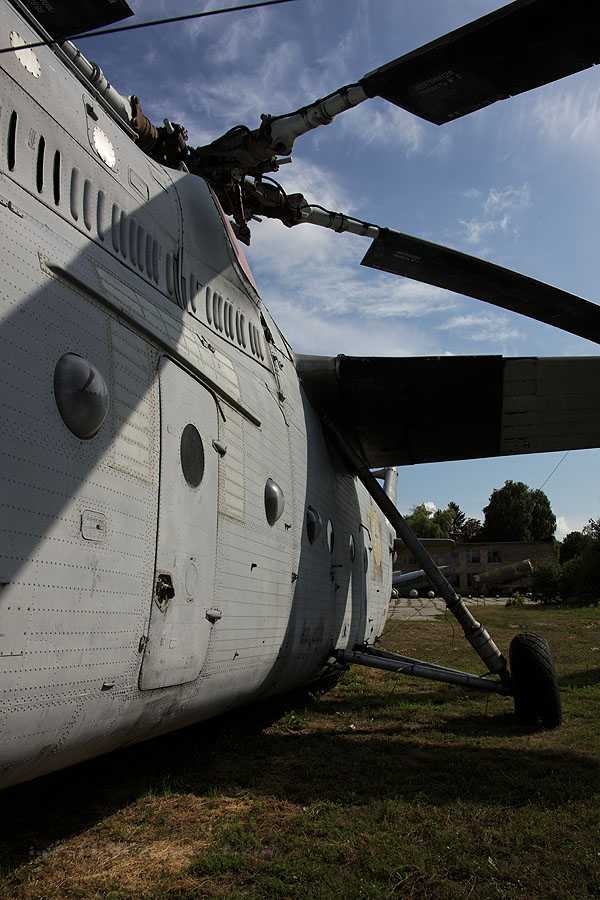

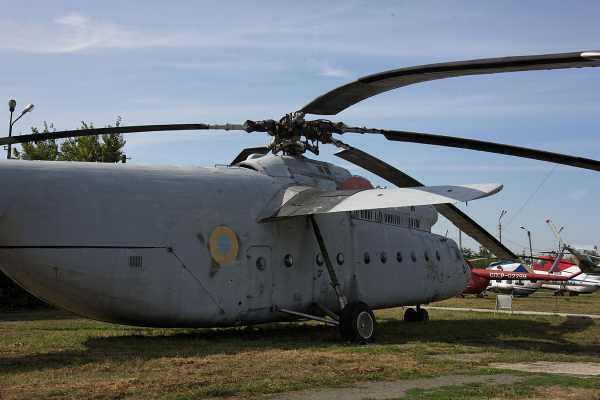

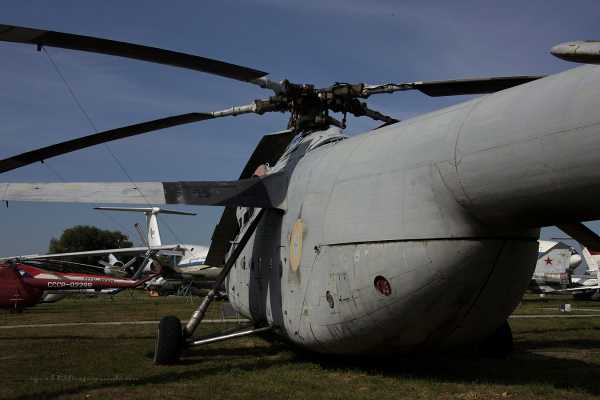

Посмотрим на Ми-6
фюзеляж обтекаемой формы представлял собой цельнометаллический клепаный полумонокок. Размеры грузовой кабины Ми-6 (12×2,65×2,5 м) были близки к габаритам грузовых кабин самолетов Ан-8 и АН-12. Вдоль ее бортов и посередине можно было установить 61 легкосъемное откидное сиденье, а в санитарном варианте разместить 41 больного на носилках и двух медработников. Причем такая вместимость была не предельной для Ми-6: в экстремальных ситуациях при эксплуатации вертолета на нем перевозили до 150 человек. Усиленный пол со швартовочными узлами обеспечивал транспортировку в грузовой кабине различных видов техники и тяжеловесных грузов. Например, две самоходные артустановки АСу-57 либо бронетранспортер БТР-152, различные пушки и гаубицы со штатными тягачами либо инженерную технику соответствующей массы. Демонтируемая система внешней подвески обеспечивала перевозку крупногабаритных грузов массой до 8 т.
Наиболее трудной проблемой при создании В-6 было конструирование лопастей несущего винта. Их разработку возглавляли А. Э. Малаховский, В. В. Григорьев и А. М. Гродзинский, а создание втулки несущего винта, на которой впервые были применены гидравлические демпферы, возглавлял М. А. Лейканд. Инженеры ОКБ применили принципиально новую конструкцию цельнометаллических лопастей: к стальному лонжерону крепились секции, не имевшие жесткого соединения между собой и поэтому не нагружавшиеся при общем изгибе лопасти. Это освобождало каркас от значительных переменных нагрузок. Лонжерон состоял из трех труб, соединенных на фланцевых стыках. Лопасти имели трапециевидную форму в плане. Высокая скорость полета потребовала применения на концевых секциях лопастей скоростных профилей. В дальнейшем, в 1959-1962 гг., был внедрен в производство лонжерон из цельнотянутой трубы переменного сечения с переменной толщиной стенок. Совершенствование технологии изготовления трубы-лонжерона позволило уменьшить трудоемкость этого процесса, увеличить динамическую прочность и ресурс агрегата. Улучшалась и конструкция лопасти в целом. При изготовлении хвостовых частей секций стали использовать сотовый заполнитель из фольги. Лопасть получила прямоугольную форму в плане. Ее ресурс был увеличен с 50 часов в 1957 г. до 1500 часов в 1971 г. Что касается рулевого винта, то он имел цельно-деревянные лопасти, и его конструкция принципиально не изменялась на протяжении всего серийного выпуска Ми-6.

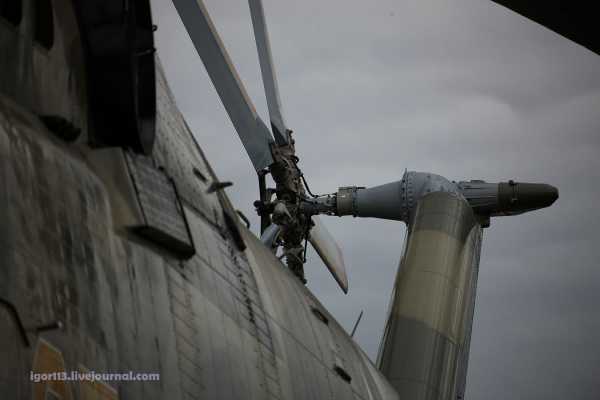

Рулевой винт четырехлопастный, толкающий/ диаметром 6.3м с лопастями трапециевидной формы в плане, с профилем NACA 230 и переменной относительной толщиной. Лопасти деревянные, с лонжероном из дельтадревесины и стальным наконечником, имеют оковку носка и противообледенительную систему.
Еще раз подумайте:6,3 метра,а кажется ,что маленький
Шасси трехопорное, неубирающееся, с жидкостно-газовыми амортизаторами; передняя опора с двумя самоориентирующимися колесами размерами 720 х 310мм; главные опоры форменного типа имеют по одному тормозному колесу размерами 1320 х 480мм и давлением 7 кг/см2; на хвостовой балке имеется хвостовая опора; шасси позволяет производить взлет и посадку вертикально и по самолетному типу.
Вскоре после начала испытаний на главном шасси Ми-6 установили двухкамерные амортизационные стойки и внедрили систему перетекания с пружинным демпфером, соединяющую камеры. Это нововведение, разработанное под руководством О. П. Бахова и Б. Ю. Костина, позволило свести к минимуму вероятность возникновения земного резонанса.
Ввиду большой заинтересованности Вооруженных Сил в тяжелых вертолетах правительственное решение о запуске Ми-6 в серийное производство последовало почти за два года до завершения госиспытаний. Кроме завода ╧ 23, осваивать новое изделие начали и на заводе ╧ 168 в Ростове-на-Дону, где уже в 1959 г. собрали первые четыре серийные машины. Для доводки и модификации вертолета при заводе ╧ 168 был организован филиал ОКБ Миля. Выпуск Ми-6 на этом предприятии продолжался до 1980 г., когда его на стапелях сменил аппарат нового поколения Ми-26. Всего ростовчане построили 874 Ми-6. Временами выпуск достигал 74 машины в год (1974 г.). А вот в Москве Ми-6 строился недолго — до 1962 г. После выпуска пятидесятого вертолета завод ╧ 23 перешел на выпуск только космической техники.
В некоторых местах написано,что для увеличения грузоподъемности демонтировали быстросъемные крылья(Крыло разрезное, имеет центропланную балку и консоли с лонжероном кессонного типа, носовой и хвостовой частями и законцовкой. Крыло рассчитано на максимальную нагрузку, равную 25% полетной массы, имеет профиль ЦАГИ П35 с относительной толщиной у корня 15% и на конце 12%. Левая консоль имеет угол заклинения 14-15′, а правая — 15-45′.)Не совсем понимаю,почему увеличивается грузоподъемность?
* Ми-6 («изделие 50») — базовый. Выпускался в 1959-1971 годах.
* Ми-6 «Бурлак» — буксировщик минного трала или гидролокационной станции. В 1965 году переоборудован 1 вертолёт.
* Ми-6 противодействия радиоразведке. Предназначен для защиты радиолокационных средств ПВО. Отличался специальным оборудованием и дополнительными антеннами по правому борту.
* Ми-6 ретранслятор. Отличался мощным радиосвязным оборудованием в грузовой кабине и дополнительными антеннами по бортам фюзеляжа. Разработан в 1974 году.
* Ми-6А — модернизированный. Отличался увеличенным ресурсом основных частей, составом приборного оборудования, единым гидроблоком в гидравлической системе. Мог перевозить 90 пассажиров и до 9 т груза на внешней подвеске. Максимальная взлётная масса увеличена до 44 т. Выпускался в 1971-1980 годах на заводе №168.
* Ми-6АТЗ — топливозаправщик для соединений сухопутных войск и авиации. Отличался 2 дополнительными баками в салоне общей ёмкостью 7400 л и насосной станцией НС-30. Выпускался с 1973 года.
* Ми-6ВКП — воздушный командный пункт. Разработан в начале 70-х годов на заводе №535 в Конотопе. Переоборудовано 36 вертолётов.
* Ми-6ВР «Водолей» — водораспыливающая летающая лаборатория для испытания противооблединительных систем вертолётов в условия искусственного облединения. Изготовлен в 1976 году.
* Ми-6М — противолодочный. Разработка началась в 1958 году. В 1963-1965 годах построено 2 прототипа.
* Ми-6М (второй с таким названием) — модернизированный (проект). Разрабатывался в 1967-1970 годах.
* Ми-6П — пассажирский. Салон расчитан на 70-80 пассажиров, задние створки заменены обтекателем. Изготовлен в 1965 году в 1 экземпляре.
* Ми-6ПЖ — пожарный. Разработан в 1967 году. Изготовлен в 1 экземпляре.
* Ми-6ПЖ2 — пожарный модернизированный. Отличался носовой водомётной установкой. Изготовлен в 1971 году.
* Ми-6ПП — постановщик помех. Предназначен для противодействия системе АВАКС. Разработан в 80-х годах.
* Ми-6ПРТБВ — передвижная ракетно-техническая база вертолётного типа. Разработан в 1960 году. Изготовлен опытный образец.
* Ми-6ПС — поисково-спасательный. Разработан в 1966 году для поиска и спасения экипажей космических аппаратов. Отличался наличием системы ориентирования над водой, медицинского оборудования, дополнительных лебёдок, спасательных лодок о плотов.
* Ми-6ПСА — поисково-спасательный на базе Ми-6А. Разработан в 1973 году.
* Ми-6РВК — ракетно-вертолётный комплекс. Состоял из вертолёта и ракетных комплексов 9К53 или 9К73. Разработан в 1963 году. В 1965 году успешно прошёл испытания, но серийно не выпускался.
* Ми-6ТЗ — топливозаправщик (опытный). Разработан в начале 60-х годов.
* Ми-22 (Ми-6АЯ, Ми-6ВзПУ) — воздушный пункт управления. Принят на вооружение в 1975 году.
Нашел в инете фотографию салона пассажирского варианта Ми-6,так судя по ней: нельзя сказать ,что внутреннее пространство в нем сильно меньше ,чем в ми-26
И теперь немного Ми-26.Он здесь стоит с окраской UN (ООН).Внутри он пуст,те присутствует только корпус.По словам сотрудников музея,они его забирали с какого то ремонтного завода по частям и дооборудование продолжается.Может ,кто знает историю этого борта?
В отличии от Ми-6 тут несущий винт восьмилопастный,а не пятилопастный
А диаметр рулевого винта 7,67 м в отличии от 6,3м на Ми-6 и сделан он из стеклопластика, а не дерева
На Ми-26 отсутствуют вспомогательные крылья
Ну и проберемся вовнутрь:огромный объем внутреннего пространства

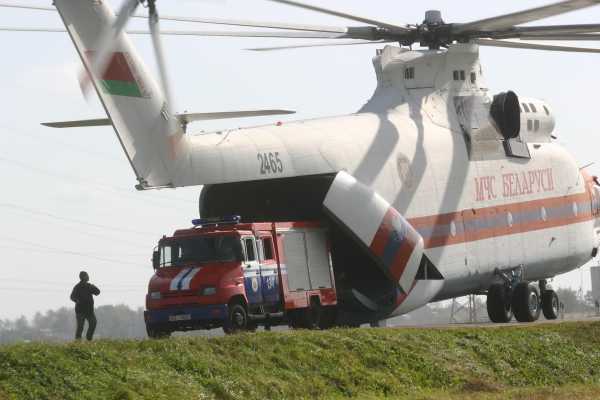

Аппарель:
Легко увидеть,что в отличии от действующих вертолетов:здесь нет никакой проводки,никаких тяг,вообще ничего.
Зато внутри стоит СМ-1420
Вход в пилотскую кабину:
По нашему это шок…Отсутствуют почти все приборы и переключатели.Все дорисовано.
Но планируют все довести до ума
Лётно-технические характеристики
Ми-6 Ми-6А Ми-26
Двигатели Д-25В Д-25В 2 ГТД ЗМКБ Прогресс Д-136\ «Прогресс» Д-127
Взлётная мощность, э.л.с. 2х5500 2х5500 2 х 8380\2 x 10440 л.с.
Диаметр несущего винта, м 35 35 32
Габариты, м:
длина вертолёта с вращающимися винтами 41,74
длина фюзеляжа (без рулевого винта) 33,165 33.73
ширина фюзеляжа 3,2
высота до втулки несущего винта 9,156 8.15
размах крыла 15,3 0.0
Площадь крыла, м3 35 35 0
Габариты грузовой кабины, м:
длина 11,725 12,00
ширина 2,72 3,20
высота 2,595 2,95-3,57
Масса, т:
пустого вертолёта 26,5 27,24 28,20
взлётная нормальная 39,7 40,5 49,60
взлётная максимальная 41,7 44 56,00
Коммерческая нагрузка, т:
нормальная 6 8 20
максимальная 12 12 25
на внешней подвеске 8 9 18,5
Запас топлива, кг:
без ПТБ 6315 12000
с 2 ПТБ 9805
с 2 ПТБ и 2 дополнительными баками в салоне 13295
Скорость, км/ч:
максимальная у земли 250 304 295
крейсерская 200 250 255
Потолок, м:
статический с учётом влияния земли 2250 1800
динамический 4500 6500
Скороподъёмность у земли, м/с 6,5 6,5
Практическая дальность полёта, км:
с коммерческой нагрузкой 8 т 500 620 2000
перегоночная с доп. баками в кабине 1450
Экипаж, чел. 5 5 5
многие данные по Ми-26(ТТХ) противоречивы.
igor113.livejournal.com
Тяжелый транспортник Ми-26 — Мастерок.жж.рф
Проектирование тяжелого винтокрылого летательного аппарата на фирме М.Л. Миля началось с поиска наиболее оптимальных схемы и компоновки. Как и при создании В-12, рассматривались три схемы: одновинтовая и две двухвинтовые — поперечная и продольная. Вначале было решено использовать для новых машин основные агрегаты от Ми-6 и В-12: лопасти — для одновинтового вертолета; лопасти, главные редукторы и бустеры системы управления — для двухвинтовых вертолетов; и от Ми-8: лопасти — для вертолета поперечной схемы с несущими винтами диаметром 23 м. Изучались варианты: одновинтового вертолета с несущим винтом диаметром 35 м; двухвинтового поперечной схемы с винтами диаметром 23 и 35 м; двухвинтового продольной схемы с несущими винтами диаметром 35 м. Однако все они имели одни и те же недостатки — несоответствие параметров техническому заданию, низкую весовую отдачу и большую взлетную массу и, следовательно, низкие летно-технические характеристики.
Аналитики фирмы пришли к выводу, что для решения проблемы недостаточно ограничиться выбором оптимальных параметров — нужны нетрадиционные методы проектирования. При этом необходимо было отказаться как от использования серийных агрегатов, так и от применения общепринятых конструкторских решений.
Проекту тяжелого вертолета присвоили новое обозначение Ми-26 или «изделие 90». Получив положительное заключение от НИИ МАП, коллектив »МВЗ им. М.Л. Миля» в августе 1971 г. приступил к разработке аванпроекта, который был закончен через три месяца. К этому времени военный заказчик внес изменения в технические требования к вертолету — увеличил массу максимальной коммерческой нагрузки с 15 до 18 т. Проект был переработан. Вертолет Ми-26, как и его предшественник Ми-6, предназначался для перевозки различных видов военной техники, доставки боеприпасов, продовольствия, снаряжения и других материальных средств, внутрифронтовых перебросок подразделений войск с боевой техникой и вооружением, эвакуации больных и раненых и, в отдельных случаях, для высадки тактических десантов.
Ми-26 представлял собой первый отечественный вертолет нового третьего поколения. Такие винтокрылые аппараты разрабатывались в конце 60-х — начале 70-х гг. многими иностранными фирмами и отличались от своих предшественников улучшенными технико-экономическими показателями, в первую очередь транспортной эффективностью. Но параметры Ми-26 значительно превосходили как отечественные, так и зарубежные показатели вертолетов с грузовой кабиной. Весовая отдача равнялась 50% (вместо 34% у Ми-6), топливная эффективность — 0,62 кг/(т*км). Практически при тех же геометрических размерах, что и у Ми-6, новый аппарат имел вдвое большую полезную нагрузку и значительно лучшие летно-технические характеристики. Увеличение грузоподъемности вдвое почти не отразилось на взлетной массе вертолета.
Научно-технический совет МАП одобрил аванпроект Ми-26 в декабре 1971 г. Проектирование воздушного гиганта предполагало проведение большого объема научно-исследовательских, конструкторских и технологических работ, а также разработку нового оборудования. В короткие сроки предусматривалось создать и построить агрегаты и системы с малыми относительными массами и высокими ресурсами, стендовую базу, провести испытания узлов и агрегатов, изучить свойства конструкций из новых материалов, исследовать новые профили лопастей, аэродинамические характеристики вертолета, устойчивость облегченных лопастей и т.д. В связи с этим »МВЗ им. М.Л. Миля» привлек к тесному сотрудничеству ЦАГИ, ЛИИ, ВИАМ, НИАТ, ЦИАМ и другие организации.
В 1972 г. »МВЗ им. М.Л. Миля» получил положительные заключения институтов авиационной промышленности и заказчика. Из двух представленных командованию ВВС предложений: Ми-26 и винтокрыла разработки Ухтомского вертолетного завода — военные выбрали милевскую машину. Важным этапом проектирования вертолета стало грамотное составление технического задания. Заказчик первоначально требовал установки на вертолет привода колес, тяжелого вооружения, герметизации грузовой кабины, обеспечения работы двигателей на автотракторных топливах и тому подобных усовершенствований, влекущих за собой значительное утяжеление конструкции. Инженеры нашли разумный компромисс — второстепенные требования были отклонены, а основные — выполнены. В результате была сделана новая компоновка кабины, что позволяло увеличить экипаж с четырех до пяти человек; высота грузовой кабины, в отличие от первоначального проекта, стала одинаковой по всей длине. Доработкам подверглась конструкция и некоторых других частей вертолета.
В 1974 г. облик тяжелого вертолета Ми-26 практически полностью сформировался. Он имел классическую для милевских транспортных вертолетов компоновку: почти все системы силовой установки находились над грузовой кабиной; вынесенные вперед относительно главного редуктора двигатели и расположенная в носовой части кабина экипажа уравновешивали хвостовую часть. При проектировании вертолета впервые расчет обводов фюзеляжа производился методом задания поверхностей кривыми второго порядка, благодаря чему цельнометаллический полумонококовый фюзеляж Ми-26 получил свои характерные удобообтекаемые «дельфинообразные» формы. В его конструкции изначально предусматривалось применять панельную сборку и клеесварные соединения каркаса.
В носовой части фюзеляжа Ми-26, герметичной и оборудованной системой кондиционирования воздуха, находилась просторная и удобная кабина экипажа с местами командира (левого летчика), правого летчика, штурмана и борттехника, а также кабина для четырех человек, сопровождающих груз, и пятого члена экипажа — бортмеханика. По бортам кабин были предусмотрены люки-блистеры для аварийного покидания вертолета, а также бронеплиты. Под полом кабин располагались отсеки навигационного и радиосвязного оборудования, системы жизнеобеспечения и вспомогательная силовая установка — газотурбинный агрегат ТА-8А, обеспечивающий автономный запуск двигателей, электроснабжение погрузочно-разгрузочных механизмов и других систем. Под радиопрозрачным обтекателем в носовой части размещался навигационный радиолокатор.
Центральную часть фюзеляжа занимала вместительная грузовая кабина с задним отсеком, переходящим в хвостовую балку. Длина кабины — 12,1 м (с трапом — 15м), ширина — 3,2 м, а высота изменялась от 2,95 до 3,17 м. Как подтвердили макетные испытания, габариты кабины позволяли перевозить все виды перспективной военной техники массой до 20 т, предназначенной для оснащения мотострелковой дивизии, такие как боевая машина пехоты, самоходная гаубица, бронированная разведывательная машина и т.п. Загрузка техники осуществлялась своим ходом через грузовой люк в хвостовой части фюзеляжа, оснащенный двумя раскрывающимися боковыми створками и опускающимся трапом с подтрапниками. Управление трапом и створками было гидравлическим. Для механизации погрузочно-разгрузочных работ грузовая кабина оборудовалась двумя электролебедками ЛГ-1500 и тельферным устройством, обеспечивающим загрузку, выгрузку и транспортировку вдоль кабины грузов до 5 т, а также затягивание колесной несамоходной техники. Загрузка пассажиров или легких грузов могла производиться, кроме того, через три двери-трапа по бортам фюзеляжа. В десантном варианте Ми-26 перевозил 82 солдата или 68 парашютистов. Специальное оборудование позволяло в течение нескольких часов превращать вертолет в санитарный для транспортировки 60 раненых на носилках и трех сопровождающих медработников. Крупногабаритные грузы массой до 20 т можно было перевозить на внешней подвеске. Ее агрегаты были расположены в конструкции силового пола, благодаря чему не требовался демонтаж системы при перевозке грузов внутри фюзеляжа. Сзади грузового люка фюзеляж плавно переходил в хвостовую балку с профилированной концевой балкой-килем и стабилизатором.
Под грузовым полом фюзеляжа были размещены восемь основных топливных баков общей емкостью 12000 л. В перегоночном варианте в грузовой кабине Ми-26 могли устанавливаться еще четыре дополнительных бака общей емкостью 14800 л. Сверху, над грузовой кабиной, располагались отсеки двигателей, главного редуктора и двух расходных топливных баков. На входах в воздухозаборники двигателей были установлены грибовидные пылезащитные устройства. Расходные топливные баки и двигатели защищались броней.
Для обеспечения намеченных малых значений массы агрегатов и деталей Ми-26, работающих при высоких нагрузках, и необходимого уровня прочности и надежности ОКБ спроектировало, а опытное производство »МВЗ им. М.Л. Миля» построило свыше 70 испытательных стендов, в том числе и таких уникальных, как стенд повторно-статических испытаний фюзеляжа и шасси методом «сбрасывания» натурного изделия, замкнутый стенд для испытаний главного редуктора, натурный стенд для испытаний силовых и несущих систем вертолета, стенд предварительных статических испытаний и доводки отсеков фюзеляжа, стенд статических испытаний задней части фюзеляжа. При испытаниях фюзеляжа требуемая прочность достигалась путем последовательного выявления слабых мест и их усиления. В результате Ми-26 превзошел предшественника по объему грузовой кабины и массе полезной нагрузки почти в два раза, а масса фюзеляжа осталась без изменения. Были также созданы стенды для испытаний редукторов и валов хвостовой трансмиссии и отдельных частей главного редуктора, проведены динамические испытания лопастей, комбинированные испытания сочленений втулок и комлевых частей лопастей несущего и рулевого винтов и т.д. Результаты стендовых испытаний незамедлительно учитывались при конструировании агрегатов и систем.
Первостепенной задачей при проектировании Ми-26, как и всех других винтокрылых машин, явилось создание современного несущего винта, обладающего малой массой и высокими аэродинамическими и прочностными характеристиками. При разработке лопастей Ми-26 инженеры ОКБ опирались на богатый опыт проектирования и эксплуатации лопастей со стальным лонжероном и лонжероном из алюминиевого сплава. Небольшой опыт использования стеклопластика в лопастях таких размеров обусловил решение конструкторов не применять его в качестве основного материала для такого большого винта. Стальной лонжерон обеспечивал гораздо больший запас усталостной прочности. Кроме того, к этому времени была разработана уникальная технология производства стальных лонжеронов с проушинами крепления к втулке, выполненными за одно целое с трубой. Лопасть несущего винта тяжелого вертолета была спроектирована на основе стального лонжерона и стеклопластиковой формообразующей конструкции. Между внутренним слоем стеклопластика и наружной стеклопластиковой обшивкой находились стеклопластиковые силовые пояса и легкий пенопласт. Сзади к наружной обшивке приклеивался хвостовой отсек со стеклопластиковой обшивкой и сотовым заполнителем из бумаги «номекс». Каждая лопасть была снабжена пневматической системой обнаружения сквозных микротрещин в лонжероне на стадии их образования. Проведенные совместно с ЦАГИ исследования по оптимизации аэродинамической компоновки лопастей позволили значительно увеличить КПД винта. Экспериментальный комплект из пяти динамически подобных лопастей Ми-26 прошел в 1975 г. предварительные испытания на летающей лаборатории Ми-6.
Впервые в истории вертолетостроения высоко нагруженный несущий винт Ми-26 создавался восьмилопастным. Для того чтобы собрать такой винт, рукава втулки пришлось сделать съемными. Крепление лопастей к втулке было традиционным, посредством трех шарниров, однако в конструкцию осевого шарнира инженеры »МВЗ им. М.Л.Миля» ввели торсион, воспринимающий центробежные нагрузки. Ряд шарнирных узлов выполнялся с применением металло-фторопластовых подшипников. Вертикальные шарниры были оснащены пружинно-гидравлическими демпферами. Для снижения массы втулки несущего винта в ее конструкции вместо стали был использован титан. Все это позволило создать восьмилопастной несущий винт с тягой на 30% большей и массой на 2 т меньшей, чем у пятилопастного винта Ми-6. Проведенные в 1977 г. предварительные испытания несущего винта Ми-26 на летающей лаборатории Ми-6 подтвердили правильность выбора параметров, показали высокие аэродинамические характеристики, отсутствие различного рода неустойчивости, низкий уровень вибраций, умеренные напряжения в лонжеронах лопастей и уровень нагрузок в агрегатах несущей системы, не превышающий расчетный.
На вертолете Ми-26 установили рулевой винт с направлением вращения, при котором нижняя лопасть шла навстречу потоку. Цельностеклопластиковые лопасти пятилопастного полужесткого рулевого винта крепились к втулке посредством горизонтального и осевого шарниров с торсионом. Лонжероны его лопастей сначала изготовляли методом ручной укладки ткани, а затем новым методом машинной спиральной намотки. Несмотря на увеличение тяги рулевого винта в два раза, его масса осталась такой же, как у винта Ми-6. Лопасти несущего и рулевого винтов оснащались электротепловой противообледенительной системой. Опытный рулевой винт прошел предварительные испытания на летающей лаборатории Ми-6. Помимо лопастей, стеклопластик использовался в качестве конструкционного материала при изготовлении лонжерона стабилизатора и некоторых несиловых элементов конструкции фюзеляжа.
Одной из сложнейших задач стало создание главного редуктора, который должен был передавать мощность выше 20 тыс.л.с. Для всех милевских вертолетов, за исключением Ми-1, главные редукторы проектировали конструкторы-двигателисты, а ОКБ М.Л.Миля выполняло только эскизную компоновку. При работе над Ми-26 двигательные ОКБ не смогли создать главный редуктор, рассчитанный на заданную руководителями проекта массу Ми-26. Уникальный главный редуктор был разработан на МВЗ собственными силами. Рассматривались две кинематические схемы: традиционная планетарная и принципиально новая многопоточная, ранее в отечественном вертолетостроении не применявшаяся. Исследования показали, что вторая схема позволит получить значительный выигрыш в массе. В результате трехступенчатый главный редуктор ВР-26, превосходящий используемый на Ми-6 редуктор Р-7 по передаваемой мощности почти в два раза, а по выходному крутящему моменту — более чем в полтора раза, получился тяжелее предшественника всего на 8,5%. Передаточное отношение главного редуктора составляло 62,5:1.
Шасси Ми-26 — трехопорное, включающее переднюю и две основные опоры, с двухкамерными амортизационными стойками. Под концевой балкой была установлена убирающаяся хвостовая опора. Для удобства погрузочно-разгрузочных работ основные опоры шасси были оборудованы системой изменения клиренса.
При разработке Ми-26 особое внимание уделялось обеспечению автономности базирования, повышению надежности и простоты эксплуатации. Наличие специальных трапов-капотов, лазов и люков позволяло осуществлять наземное обслуживание вертолета и его агрегатов без применения специальных аэродромных средств.
Проектирование большинства агрегатов и систем конструкторы ОКБ закончили в 1975 г. К этому же времени государственная комиссия приняла окончательный макет вертолета и, в соответствии с постановлением правительства, сборочный цех МВЗ приступил к строительству натурных образцов Ми-26. Новым ответственным ведущим конструктором был назначен В.В.Шутов. Собранный в следующем году первый экземпляр вертолета поступил на повторно-статические и вибрационные испытания. В октябре 1977 г. досрочно закончилась сборка первого летного образца, и в последний день того же месяца тягач выкатил первый Ми-26 из цеха на отработочную площадку. Полтора месяца продолжалась доводка загруженного балластом вертолета и его систем на земле. Установленные на лопастях специальные загрузочные щитки-мулинетки позволяли проверять работу двигателей на всех режимах без привязи вертолета. 14 декабря 1977 г. летчик-испытатель Г.Р.Карапетян впервые оторвал вертолет от земли и осуществил трехминутное опробование систем и агрегатов в воздухе. В феврале следующего года Ми-26 перелетел с заводской площадки на летно-исследовательскую станцию МВЗ, где вскоре был продемонстрирован командованию ВВС СССР.
Вместе с пилотом фирмы Г.Р.Карапетяном в доводке нового вертолета активное участие принимали заводские летчики-испытатели Г.В.Алферов и Ю.Ф.Чапаев. Обязанности ведущего инженера по летным испытаниям исполнял В.А.Изаксон-Елизаров. В середине 1979 г. программа заводских испытаний была успешно выполнена. Принимавшие в них участие представители заказчика дали предварительное положительное заключение о соответствии полученных летно-технических характеристик заданным параметрам. Ростовское вертолетостроительное производственное объединение (РВПО) приступило к освоению серийного производства Ми-26, а первый опытный экземпляр после дефектации и замены некоторых деталей в конце октября того же года был предъявлен заказчику на этап «А» совместных государственных испытаний.
Государственные испытания Ми-26 прошел в рекордно короткие сроки. Это объяснялось большой предварительной научно-исследовательской и экспериментальной работой, проведенной на заводе. На этапе «А» испытатели столкнулись только с одной проблемой — поперечными низкочастотными колебаниями вертолета на некоторых режимах полета.
Недостаток был устранен после изменения задней части обтекателей капотов. Кроме того, конструкторы установили на опытной машине новый комплект лопастей с улучшенной аэродинамической компоновкой. В мае 1979 г. на государственные испытания поступил собранный на опытном производстве МВЗ второй летный экземпляр, на котором проверялась работа системы внешней подвески, десантно-транспортного, такелажно-швартовочного и санитарного оборудования, а также проводилась «примерка» размещения в грузовой кабине различных единиц боевой техники. В апреле 1980 г. второй Ми-26 поступил в НИИ ВВС для проведения заключительного второго этапа «Б» государственных совместных испытаний, а первый аппарат использовался для отработки посадок на режиме авторотации. Режим безмоторного спуска и посадки вызывал некоторые опасения у испытателей из-за относительно малого веса несущего винта и высокой нагрузки на него, однако вертолет продемонстрировал гарантированную возможность посадки с неработающими двигателями.
В ходе этапа «Б» не было каких-либо неприятных сюрпризов, если не считать однажды лопнувшей покрышки. За время госиспытаний оба вертолета совершили полторы сотни полетов и «набрали» свыше 104 летных часов.
Государственные испытания закончились к 26 августа 1980 г. В подписанном заказчиком в октябре того же года заключительном акте утверждалось: «Опытный средний (по военной классификации того времени Ми-26 считался «средним». — Прим. авт.) военно-транспортный вертолет Ми-26 государственные совместные по этапу «Б» испытания выдержал… Летно-технические, боевые и эксплуатационные характеристики в основном соответствуют характеристикам, заданным Постановлением. Статический потолок и максимальная масса нагрузки превосходят заданные ТТТ… Опытный военно-транспортный вертолет Ми-26 и его комплектующие изделия, получившие положительную оценку по результатам испытаний, рекомендовать для запуска в серийное производство и принятия на вооружение Советской Армии». Предпринятая одновременно с советскими вертолетостроителями попытка американских специалистов фирмы «Боинг-Вертол» создать по программе HLH винтокрылый гигант, аналогичный по параметрам Ми-26, закончилась неудачей.
Таким образом, опыт разработки и испытаний вертолета Ми-26 показал, что, во-первых, развитие теории и практики вертолетостроения позволяет раздвинуть пределы, ограничивающие максимальную массу вертолета; во-вторых, чем больше объем работ, выполненных на ранних этапах проектирования, тем успешнее завершающая стадия создания вертолета; и, в-третьих, отработка агрегатов, отдельных элементов и систем на стендах и летающих лабораториях до начала полетов нового вертолета позволяет существенно сократить время на его доводку и летные испытания, а также повысить безопасность. Необходимо отметить, что это был пример самого успешного и плодотворного сотрудничества »МВЗ им. М.Л.Миля» с НИИ и руководством ВВС.
В середине 80-х гг. опытный Ми-26 дооборудовали, в соответствии с результатами боевого применения вертолетов в Афганистане, эжекторными выхлопными устройствами, а также системой пассивной защиты от зенитных ракетных комплексов. Первый серийный Ми-26, построенный на Ростовском вертолетном производственном объединении, поднялся в воздух 25 октября 1980 г. Новый вертолет заменил на стапелях Ми-6. Всего в Ростове построено около 310 вертолетов Ми-26.
Поставки вертолетов Ми-26 в отдельные транспортно-боевые полки авиации Сухопутных войск, в полки и эскадрильи погранвойск начались в 1983 г. После нескольких лет доводки они стали надежными и любимыми в войсках машинами. Боевое применение вертолета началось в Афганистане. Входившие в состав 23-го авиаполка погранвойск вертолеты использовались для перевозки грузов, доставки пополнений и эвакуации раненых. Боевых потерь не было. Приняли участие Ми-26 и практически во всех вооруженных конфликтах на Кавказе, в том числе и в двух «чеченских» войнах. В частности, именно на Ми-26 проводилась оперативная доставка войск и их передислокация во время боев в Дагестане в 1999 г. Помимо армейской авиации и авиации погранвойск Ми-26 поступили в то время и в авиачасти МВД России. Везде вертолет показал себя исключительно надежной и часто незаменимой машиной.
Нашли применение Ми-26 при борьбе с пожарами и во время стихийных бедствий. В 1986 г. вертолеты использовались при ликвидации последствий аварии на Чернобольской АЭС. Учитывая всю серьезность сложившейся ситуации конструкторы разработали и оборудовали тогда соответствующую модификацию всего за три дня. Летчики Ми-26 сбросили с тяжеловозов на дышавший смертью реактор и зараженную местность десятки тысяч тонн специальной жидкости и других защитных материалов.
В Аэрофлот Ми-26 начали поступать в 1986 г. Первым их получило Тюменьское авиапредприятие. Именно при освоении газонефтяных месторождений Западной Сибири особенно пригодились ростовские тяжеловозы. Особенно востребованы оказались уникальные краново-монтажные способности машины. Только на ней можно перевозить и устанавливать непосредственно на место эксплуатации грузы массой до 20 т.
Довелось российским и украинским Ми-26 поучаствовать в составе миротворческих миссий ООН. Они работали на территории бывшей Югославии, в Сомали, Камбодже, Индонезии и т.д. Благодаря уникальной грузоподъемности ростовские тяжеловозы пользуются большим спросом за рубежом. Там они последние десять лет эксплуатируются как отечественными авиакомпаниями, так и в составе иностранных, нанявших вертолеты в аренду или лизинг. Одной из компаний, представляющей Ми-26Т в лизинг является кипрская компания «Натшелл». Принадлежащий ей воздушный гигант тушил пожары, перевозили грузы, выступали под эгидой ООН в роли миротворца в Восточном Тиморе. Ми-26Т выполнял в Германии и других странах Европы транспортировку тяжелых крупногабаритных грузов, строительно-монтажные работы при строительстве линий электропередач, антенно-мачтовых сооружений, реконструкции и строительстве промышленных объектов, тушение лесных и городских пожаров.
В 2002 г. Ми-26 российской авиакомпании «Вертикаль-Т» оказывали помощь даже вооруженным силам США. Тяжеловоз вывез из труднодоступных районов Афганистана на американскую базу в Баграме сбитый вертолет Боинг-Вертол CH-47 «Чинук» — самую тяжелую винтокрылую машину армейской авиации США. Богатые американцы весьма щепетильно относятся к сбережению и спасению своей винтокрылой техники.
Тяжелые винтокрылые машины в настоящее время успешно эксплуатируются в гражданских и военных целях как у нас в стране, так и за рубежом. Они используются для доставки гуманитарной помощи, эвакуации беженцев, перевозки грузов и техники, на краново-монтажных работах, при строительстве мостов, на монтаже тяжелого оборудования промышленных предприятий, при строительстве буровых, линий электропередач, разгрузке кораблей на внешнем рейде и многих других видах работы, как в обычных, так и труднодоступных районах.
После демонстрации Ми-26 на авиационном салоне в Ле-Бурже в 1981 г. самым грузоподъемным вертолетом мира заинтересовались зарубежные заказчики. Первые четыре экземпляра воздушного гиганта закупила Индия. После развала Советского Союза тяжелые машины оказались, кроме Вооруженных Сил России, в армиях стран СНГ. Они также эксплуатируются Северной Кореей (два вертолета), Южной Кореей (один), Малайзией (два), Перу (три), Мексикой (два), Грецией и Кипром. В 2005 г. заказ на Ми-26 оформила Венесуэла. Дальнейшему расширению применения Ми-26 как у нас в стране, так и за рубежом способствует получение на него в 1995г. отечественного сертификата летной годности.
Ну а теперь перейдем непосредственно к анализу участников индийского тендера.
Не так давно из Индии пришли известия о результате конкурса на покупку ударного вертолета. В том тендере победил американский Boeing AH-64D, по ряду характеристик превзошедший российский Ми-28Н. Теперь же появились новые сведения о ходе еще одного конкурса, касающегося поставок вертолетов, и снова ситуация может быть неприятной для России. Но обо всем по порядку.
В прошедшее воскресенье индийское издание Times Of India опубликовало сведения о грядущем завершении конкурса, целью которого является покупка военно-воздушными силами Индии полутора десятков тяжелых транспортных вертолетов. Основными конкурентами в ходе этих «соревнований» были вертолеты Boeing CH-47 Chinook и Ми-26Т2. Несмотря на принадлежность к одному классу, эти машины значительно различаются по своим характеристикам. В первую очередь, стоит вспомнить полезную нагрузку этих винтокрылых машин. Американский вертолет CH-47 последних модификаций может поднять в воздух грузы общей массой свыше двенадцати тонн, а для российского Ми-26Т2 этот параметр составляет 20 тысяч килограмм. Таким образом, характеристики обоих вертолетов могут прозрачно намекать на результат конкурса.
Тем не менее, Times Of India опубликовали совершенно неожиданную новость. Со ссылкой на некий источник в министерстве обороны Индии издание пишет, что победитель уже выбран, и это – не российская машина. Основной причиной такого выбора источник назвал меньшую стоимость американского вертолета. Кроме того, индийские журналисты упомянули некое превосходство «Чинука» в техническом плане. Такое сообщение смотрится, как минимум, странно. До сих пор все конкурсы с участием вертолетов Ми-26 разных модификаций заканчивались одинаково: подписанием контракта с Россией. Теперь же утверждается, что российский вертолет не только не выиграл конкурс, но почему-то стал хуже американской винтокрылой машины, которая заметно отличается от него. Попробуем разобраться в сложившейся ситуации.
Прежде всего, стоит коснуться технических характеристик. Как уже говорилось, российский вертолет имеет большую грузоподъемность. Более того, по этому параметру с Ми-26 пока не может конкурировать ни один вертолет мира. Рекордно большая грузоподъемность подкреплена размером грузовой кабины: 12х3,25х3 метра (примерно 117 кубических метров). Грузоотсек CH-47, в свою очередь, заметно меньше: 9,2х2,5х2 метра (около 45 кубометров). Нетрудно догадаться, какой вертолет сможет перевезти больше груза в весовом и объемном измерениях. В отношении грузоподъемности можно вспомнить два случая, когда российские вертолеты Ми-26 вывозили из Афганистана поврежденные CH-47. Кроме того, нормальный взлетный вес американских вертолетов всего на пару тонн превышает максимальную грузоподъемность российских Ми-26. Что касается летных данных, то скорость и дальность Ми-26 и CH-47 примерно равны. Таким образом, в техническом плане однозначно выигрывает российский вертолет. Естественно, при условии, что заказчику нужна машина с грузоподъемность в два десятка тонн. Судя по исходному техническому заданию конкурса, индийские ВВС хотят получить именно такие вертолеты.
Перейдем к финансовой стороне дела. Согласно открытым источникам, вертолеты CH-47 поздних модификаций обходятся зарубежным заказчикам примерно в 30 миллионов долларов за штуку. Относительно Ми-26Т2 такой информации нет, но предыдущие вертолеты этой модели стоили не более 25 миллионов. Иными словами, даже при значительном изменении состава оборудования, двигателей и т.п. российский вертолет новой модификации оказывается, как минимум, не дороже американского. Возможно, при подсчете экономических нюансов индийская конкурсная комиссия приняла во внимание не только цену вертолетов, но и стоимость обслуживания. Однако такой довод смотрится не совсем правильным по причине лучшей грузоподъемности Ми-26Т2. Вполне очевидно, что большая полезная нагрузка обойдется эксплуатанту в соответствующую сумму. Здесь рассуждения снова возвращаются к техническим условиям конкурса, в которых была прописана грузоподъемность в 20 тонн. Зачем, спрашивается, включать такое требование, если на покупку отвечающих ему вертолетов попросту жалко денег?
Однако самая интересная информация, которая может пролить свет на результаты индийского конкурса, поступила от РИА Новости. Российское информагентство тоже ссылается на анонимный источник, на этот раз близкий к нашей оборонной промышленности. Несмотря на анонимность, этот человек поделился вполне очевидной и ожидаемой информацией. Источник «Новостей» утверждает, что российские вертолетостроители еще не получали никаких официальных уведомлений о результате индийского конкурса. Возможно, источник РИА Новости в силу каких-то причин не располагает должной информацией, однако ряд вещей позволяет признать правильность его слов. Решение конкурсной комиссии, как это всегда случается, сразу же будет объявлено и распространено средствами массовой информации. А мы на данный момент располагаем информацией только из неофициальных анонимных источников. В первую очередь, подозрения вызывает неназванный человек из индийского Минобороны. Дело в том, что принятое за истину заявление о выигрыше CH-47 вызывает слишком много сомнений и вопросов, как технического, так и экономического характера. Источник российского РИА Новости, в свою очередь, поделился информацией, которая не вступает в очевидное противоречие с логикой и рядом других фактов.
Таким образом, в настоящее время новость о результатах конкурса на поставку тяжелого транспортного вертолета для ВВС Индии стоит признать слухом, как минимум, не имеющим официального подтверждения. В то же время, до объявления результатов тендера комиссией индийского Минобороны вопрос о победителе остается открытым. В такой ситуации стоит дождаться окончания работы конкурсной комиссии и сверить с реальностью свои подозрения в отношении того или иного анонимного источника.
masterok.livejournal.com
