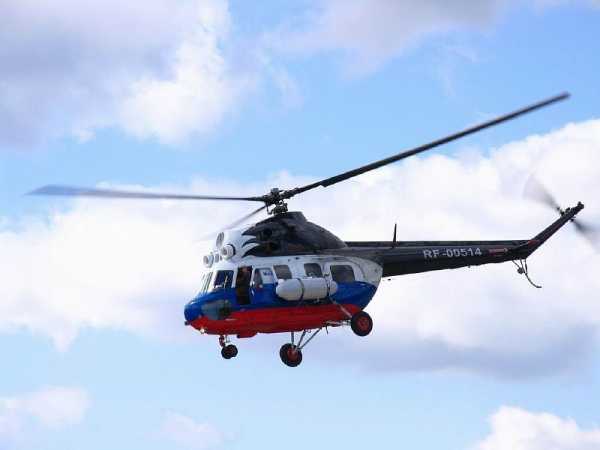

Ми-2 (вертолет): технические характеристики и фото

Конструкция вертолета Ми-2 представляет собой турбинное развитие Ми-1, в котором путем установки над фюзеляжем двух небольших газотурбинных двигателей была освобождена для полезной нагрузки вся площадь салона. О создании нового летательного аппарата стало известно осенью 1961 года, а первый Ми-2 появился два года спустя с двумя газотурбинными «Изотов ГТД-350» мощностью 400 л. с. каждый, установленными бок о бок над кабиной.

Основные задачи

Летательный аппарат предназначался для выполнения таких же задач по перевозке легковесных грузов, какими занимался Ми-1. Пассажирский вариант мог транспортировать 7 человек и пилота. В роли спасательного летательного аппарата вертолет Ми-2 вмещает четверо носилок и медработника. Судно способно перевозить грузы массой до 700 кг. В качестве летающего крана или для выполнения спасательных работ летательный аппарат может оснащаться подфюзеляжным крюком для подвесной нагрузки массой до 800 кг или лебедкой над дверью салона, способной поднять до 150 кг. Четвертое основное применение, которое отличает вертолет Ми-2 – эксплуатация в сельском хозяйстве, для чего он может оборудоваться баками, размещаемыми по обе стороны кабины, способными вместить 450 кг сухих химикатов или 500 л жидкости. Для выполнения других задач грузовые баки могут заменяться дополнительными топливными.

История создания

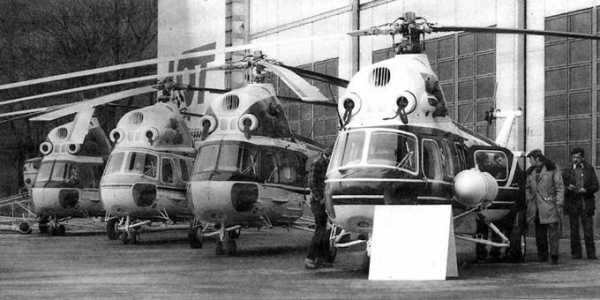

Вертолет Ми-2 (фото см. в обзоре) производился на заводе WSK в г. Мелец в Польше. После переговоров, начатых в январе 1964 г., WSK получил эксклюзивные права на изготовление летательного аппарата и его двигателей. Предполагалось, что он заменит Ми-1 в военной авиации и будет особенно ценен для «Аэрофлота» в качестве скорой помощи и воздушного такси. Некоторые Ми-2, как полагают, были поставлены в ОАР, откуда они, вероятно, попали в Израиль.

В середине пятидесятых годов бюро Миля решило повысить производительность Ми-1 путем разработки его турбинной версии. Для этого были выбраны два новых газотурбинных двигателя со свободной турбиной «Изотов ГТД-350». При весе, составившем половину массы прежних поршневых моторов внутреннего сгорания, два ГТД-350 были на 40 % мощнее. Они монтируются бок о бок над фюзеляжем, что значительно увеличивает доступное пространство кабины и улучшает характеристики вертолета Ми-2. Такая силовая установка позволила изменять скорость вращения винта, поддерживая постоянные обороты двигателя.

Прототип летательного аппарата носил название В-2, а затем был переименован в Ми-2. Вертолет впервые взлетел в сентябре 1961 г. У него был такой же ротор, передача и хвостовое оперение, как и у Ми-1. После предварительных испытаний был принят металлический рулевой винт (у Ми-1 он был деревянным), а затем с 1965 г. появилась новая втулка несущего ротора, позаимствованная у Ми-6.

Так как советские заводы были полностью заняты производством Ми-8 и других тяжелых вертолетов серии Ми, с предприятием WSK-Swidnik было достигнуто соглашение по производству и дальнейшей разработке Ми-2 в Польше, которое началось в 1964 г. Первый польский Ми-2 до этого совершил полет в ноябре 1963 г., и после завершения испытаний в 1965 г. началось его крупномасштабное производство. Первый серийный вертолет Ми-2 оборудовался двигателями мощностью 400 л. с., но с 1974 г. данный параметр был увеличен до 450 л. с. Использование стекловолокна в главном роторе, хвостовом винте и стабилизаторе упростило производство и повысило производительность.

Для гражданского и военного назначения были построены различные варианты Ми-2. Вертолет, находившийся на вооружении ВВС Польши, был оснащен ракетными установками и ракетами воздух-земля, которые запускались с направляющих по бокам фюзеляжа.

Модификации

  • Ми-2: вертолет стандартной гражданской версии, конвертируемый пассажирский или грузовой транспорт, опылитель (под названием Bazant), тренировочный летательный аппарат для ведения аэрофотосъемки и фотограмметрии или грузоперевозчик с внешней подвеской и электрической лебедкой.
  • Ми-2Б: базовая модель с обновленными навигационными средствами и электрической системой без противообледенителей лопастей несущего винта. Вес пассажирской версии составил 2300 кг, а грузовой – 2293 кг.
  • Ми-2Д Przetacznik: военный воздушный командный пункт с радиосвязью, шифровальным и телефонным оборудованием.
  • Ми-2П: стандартный пассажирский восьмиместный вертолет, конвертируемый во всегрузовой с внешним подвесом и электрической лебедкой.
  • Ми-2Р: сельскохозяйственная версия для обычного или сверхмалого распыления и опрыскивания. По обе стороны фюзеляжа навешивались баки емкостью 500 л жидкости или 375 кг сухих химикатов каждый, и крепилась 14-м штанга опрыскивателя со 128 соплами. Вес без груза – 2,372 кг.
  • Ми-2 Platan: вертолет минирования.
  • Ми-2РЛ: воздушная скорая помощь и поисково-спасательный вариант Ми-2, оборудован электрическим подъемником.

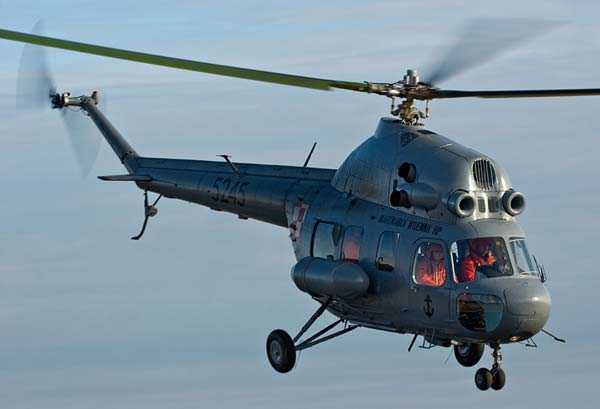

  • Ми-2РМ Anakonda: версия поисково-спасательного вертолета Ми-2Р для военно-морского использования с электрической лебедкой через порт боковой двери, рассчитанной на двух человек и сбрасываемыми с воздуха шлюпками. Построено 9 единиц для польского военно-морской авиации.
  • Ми-2Ро: военная разведывательная модификация.
  • Ми-2РС Padalec: вертолет химической и бактериологической разведки.
  • Ми-2С: Medevac воздушная «скорая помощь», оборудованная для перевозки четырех носилок, сопровождающего, и двух пациентов в положении сидя.
  • Ми-2СЗ: тренировочный вертолет с двойным управлением.
  • Ми-2Т: военный транспорт.
  • Ми-2УРН: вариант 1973 г. Ми-2US, но с двумя пусковыми установками «Марс 2», каждая из которых вмещает 16 57-мм неуправляемых ракет С-5 для непосредственной авиационной поддержки или вооруженной разведки.
  • Ми-2УРП Salamandra: противотанковая модель вертолета Ми-2 версии 1976 г. с четырьмя управляемыми ракетами AT-3 («Малютка» 9M14M) на пилонах и еще четырьмя в грузовом отсеке; более поздние модели оснащались четырьмя ракетами «Стрела 2».
  • Ми-2УРПГ Gniewosz: аналогичен Ми-2УРП, но с четырьмя зенитными ракетами SA-7 (9M32 «Стрела»).
  • Ми-2УС: боевой вертолет, оснащавшийся пушкой НС-23КМ калибра 23 мм с левого борта фюзеляжа, двумя пулеметами по бокам и двумя пулеметами калибра 7,62 мм в задней части салона.
  • Ми-2ФМ Kajman: версия для проведения фотограмметрии. Произведено 2 единицы.
  • Ми-2Х Chekla: вертолет радиационной разведки и постановщик дымовых завес.
  • УМи-2Ро: тренировочный разведывательный вариант.

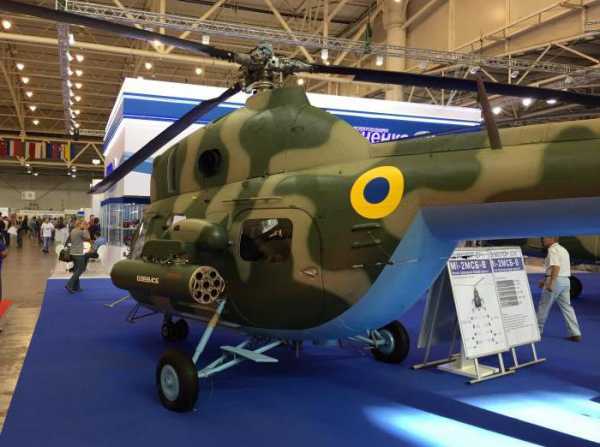

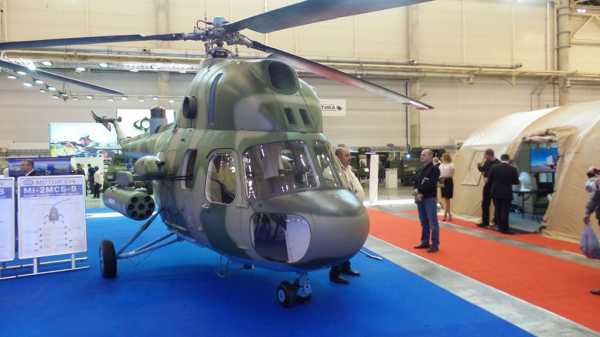

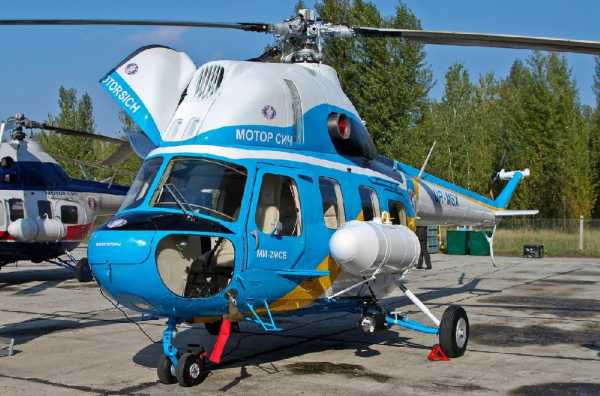

Ми-2МСБ

На украинской модификации Ми-2MSB установлены двигатели АИ-450М «Мотор Сич» мощностью 465 л. с. с на 27 % меньшим расходом топлива и на 25 кг меньшей массой. Авионика вертолета также была обновлена. Вариант оснащен пилонами с восемью 80-мм пусковыми ракетными установками B8W8MSB и автоматическими гранатометами. Благодаря тому, что пилоны проходят через задние иллюминаторы без изменения конструкции фюзеляжа, снаружи могут устанавливаться пулеметы с боепитанием из кабины вертолета.

Дополнительные 7,62-мм пулеметы могут быть расположены в окнах вертолета. Кроме того, под хвостовой балкой, наряду с системой постановки ИК-помех, расположено устройство запуска сигнальных ракет. Эти элементы обеспечивают частичную защиту от зенитных ракет с инфракрасным наведением, которые представляют наибольшую угрозу для военных вертолетов.

Несущая система представляет собой трехлопастный винт с гидравлическими амортизаторами вибрации. Профиль лопасти – NACA 230-12M. Лопасти не складываются. Установлен тормоз ротора. Главный вал винта приводится в движение редуктором каждого двигателя. Трансмиссия включает трехступенчатый главный редуктор, промежуточный и хвостовой.

Коэффициент снижения оборотов турбины для главного ротора составляет 1: 24,6, для рулевого винта – 1: 4,16. Главный редуктор обеспечивает привод для вспомогательных систем и отбор мощности для тормоза ротора. Муфта свободного хода отсоединяет несущий винт от отказавшего двигателя, позволяя его самовращение.

Первоначально каждая лопатка имела типичную конструкцию всех вертолетов Миля, состоящую из 20 соединенных секций, прикрепленных к легкосплавному лонжерону с задней кромкой из сотового алюминия и покрытых листом из легкого сплава. Позже предприятие WSK-PZL-Swidnik разработало более усовершенствованные лопатки ротора на основе экструдированного дюралевого лонжерона с пластиковыми секциями и покрытием.

Система усиления рычага управления циклическим и общим шагом гидравлическая; изменяемый угол установки, управляемый рычагом общего шага, имеет горизонтальный стабилизатор.

Фюзеляж из листового дюралюминия соединен точечной сваркой или заклепками. Состоит из трех основных узлов – носовой части, центральной и хвостовой балки; элементы, несущие нагрузку, армированы легированной сталью.

Шасси

Ми-2 – вертолет с неубирающейся трехколесной схемой шасси с хвостовой опорой. Спереди расположено сдвоенное колесо и по одному колесу смонтировано в основной части. Масляно-пневматические амортизаторы установлены на всех опорах, в том числе на хвостовой. Основные амортизаторы способны справиться как с нормальными рабочими нагрузками, так и с возможным земным резонансом. Главные шины имеют размеры 600х180 мм при давлении 4,41 бар. Носовые – размером 400х125 мм, давление 3,45 бар. Основные колеса оборудованы пневматическими тормозами. Металлические авиационные лыжи опциональны.

Силовая установка

Двигатель вертолета Ми-2 – 313-кВт турбовальный «Изотов ГТД-350» польской постройки. Две такие газотурбинные установки смонтированы рядом над кабиной летательного аппарата. Единственный топливный бак из резины емкостью 600 л расположен под полом салона. С обеих сторон вертолета предусмотрена возможность для монтажа дополнительных внешних резервуаров объемом 238 л. Заправочная станция размещена с правой стороны корпуса. Объем масла – 25 л.

Размещение

Обычно один пилот находится в кабине экипажа с левой стороны. В кондиционируемом салоне предусмотрены места для 8 пассажиров – ориентированные спина к спине лавки на 3 человека каждая с двумя дополнительными боковыми сиденьями по правому борту сзади, одно за другим. Все пассажирские места можно демонтировать для перевозки до 700 кг груза. Доступ к салону осуществляется через двери на петлях с каждой стороны в передней части кабины и корме с левой стороны. Раздвижное окно пилота в чрезвычайных ситуациях выдавливается. В спасательной модификации предусмотрено место для 4 носилок и санитара, или 2 носилок и 2 сидящих пациентов. В учебной версии сидения расположены рядом и имеется двойное управление. Ми-2 – вертолет со стандартными системами отопления, вентиляции и кондиционирования.

Системы

Салон отапливается воздухом, нагреваемым двигателем. Для вентиляции в холодную погоду температура атмосферного воздуха повышается в теплообменниках.

Гидравлическая система имеет давление 65 бар и предназначена для усиления рычага циклического и общего шага. Расход гидравлической жидкости составляет 7,5 л/мин. Резервуар вентилируемый. Пневматическая система имеет давление 49 бар и предназначена для работы тормоза.

Электроснабжение обеспечивается стартерами-генераторами, приводимыми в движение двумя двигателями СТГ-3 3кВт, а также от 3-фазным генератором переменного тока мощностью 16 кВА и напряжением 208 В. Электроснабжение постоянного тока напряжением 24 В обеспечивается двумя свинцово-кислотными батареями емкостью 28 Ач. Главный и рулевой винты, ветровое стекло оборудованы системой электрического противооблединения. Воздухозаборник обогревается воздухом, отбираемым от двигателя.

Авионика

Стандартные элементы включают два приемопередатчика ПВ/КВ, гирокомпас, радиокомпас, радиовысотомер, систему внутренней связи и панель слепого полета. На некоторые военные модификации устанавливаются носовой и хвостовой предупреждающие радары.

Оборудование

Сельскохозяйственная версия вертолета с каждой стороны фюзеляжа оборудуется баком общей вместимостью 1000 л жидкости или 750 кг сухого химического вещества, и либо форсуночной стойкой в задней части кабины с двух сторон, или распылителем сухих химических веществ на каждом резервуаре. Ширина полосы захвата распыления составляет 40–45 м.

В спасательном варианте устанавливается электролебедка грузоподъемностью 120 кг. Грузовой подфюзеляжный крюк может монтироваться для подъема подвесных грузов до 800 кг весом.

У постановщика дымовых завес к выхлопным трубам крепятся длинные дополнительные трубы, в которые подается топливо. Ветровое стекло пилота оборудовано электрическим стеклоочистителем. Кроме того, в двигательные отсеки и отсек главного редуктора устанавливается фреоновая система пожаротушения, которая приводится в действие автоматически либо вручную.

Вертолет Ми-2: технические характеристики

  • Высота – 3,3 м.
  • Длина – 11,4 м.
  • Диаметр винта – 14,5 м.
  • Взлетная масса вес – 3550 кг.
  • Вес пустого вертолета – 2350–2372 кг.
  • Объем топлива – 600 л, с дополнительными баками – 838 л.
  • Скорость подъема – 4,5 м/с.
  • Крейсерская скорость и скорость на высоте – 190–194 км/ч, у земли – 210 км/ч.
  • Потолок – 1700 м (статический), 4000 м (динамический).
  • Дальность полета – 355 км, максимальная – 620 км.

Массовое производство Ми-2 завершилось в 1993 г. Большая часть из свыше 5450 произведенных вертолетов была экспортирована в СССР и другие страны Варшавского договора. Тем не менее Ми-2, эксплуатация которого до сих пор продолжается более чем в 20 странах мира, имеет шансы возродиться в модели Ми-2А, разрабатываемой «Московским вертолетным заводом» и ОАО «Росвертол».

fb.ru

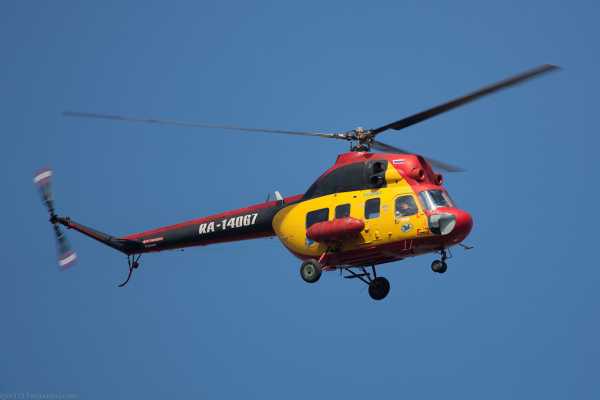

Вертолет Ми-2 – машина-долгожитель и труженик

Середина 50-х годов XX века ознаменовалась стремительным скачком в области вертолетостроения. Винтокрылые машины благодаря своим летно-техническим качествам могли решать широкий спектр задач, поэтому уверенно и прочно заняли свою нишу в самых разных сферах. Советский вертолет Ми-2, американский Sikorsky Н-19 станут со временем самыми массовыми машинами в своем классе. Новая техника пришлась по вкусу военным, спасателям, геологам и полярникам. Незаменимыми станут вертолеты и для гражданской авиации. Там где использование самолетов было невозможно на помощь человеку пришли вертолеты. В мире началась вертолетная лихорадка. В тех странах, которые имели собственную авиастроительную отрасль, начался вертолетный бум. Новые модели винтокрылых машин появляются в США и в Советском Союзе. Строят вертолеты Франция, Германия и Италия. Главными конкурентами на рынке вертолетной техники в те годы становятся авиастроительные фирмы Соединенных Штатов и СССР.

В Советском Союзе созданием винтокрылых машин занимаются сразу два конструкторских бюро, ОКЮ М.Л. Миля и КБ Н. И. Камова. Именно эти две фирмы в дальнейшем станут столпами советского, позже российского вертолетостроения. Если фирма Камова в основном занималась разработкой и постройкой машин военного сегмента, то конструкторское бюро Михаила Леонтьевича Миля создавало вертолеты, больше ориентированные на применение в народном хозяйстве.

Как появлялся новый советский вертолет

В СССР первыми пришли к заключению, что для вертолетной техники требуются новые двигательные установки. Первая серийная винтокрылая машина Ми 1 была оснащена поршневым двигателем. В ходе эксплуатации стало ясно, что подобная двигательная схема не способна обеспечить летающей машине нужные летные данные. Попытка советских конструкторов усовершенствовать серийные машины установкой новых форсированных двигателей не дала должных результатов. Поршневой двигатель АИ-26В уже не отвечал поставленным требованиям и не мог обеспечить вертолетам необходимую грузоподъемность, скороподъемность и маневренность в полете.

Вывод напрашивался сам собой. Необходимо было переходить на новые газотурбинные двигатели. В конструкторском бюро Миля пытались установить на свой первенец газотурбинный двигатель, однако конструкция машины слабо подходила для решения этой инженерно-технической задачи. В результате в ОКБ-329, которым руководил М.Л. Миль, пришли к идее создать новый вертолет, который бы оснащался сразу двумя газотурбинными двигателями.

Для новой разработки постарались использовать материально-техническую базу вертолета Ми-1, серийное производство которой было налажено в Советском Союзе. Установка на винтокрылую машину сразу двух двигателей была явным ноу-хау в области вертолетостроения. Наличие двух мощных двигателей существенно повышало летно-технические характеристики вертолета, повышало уровень безопасности во время полета. При выходе из строя одного из двигателей, второй мотор позволял винтокрылой машине безопасно совершить посадку и завершить полет в благополучной обстановке.

К осени 1961 года новая машина была готова. Вертолет получил название Ми-2 (Миль — второй). В сентябре первые две опытные машины в пассажирском и в сельскохозяйственном варианте, вышли на испытания. Это были легкие винтокрылые машины, оснащенные двумя газотурбинными двигателями, созданными в ОКБ-117. Ленинградские моторостроители сумели найти техническое решение для сложной задачи и создали компактные и небольшие по размерам газотурбинные двигатели. Результатом сложной конструкторской работы стал двигатель ГТД—350, развивающий мощность 400л/с.

Несмотря на то, что советские двигатели уступали по основным параметрам зарубежным аналогам, это не помешало Милю и его конструкторам создать перспективную винтокрылую машину, ставшую на долгие годы основным транспортным средством малой авиации. Еще на стадии испытаний, на Западе советский вертолет классифицировали, как «Hoplite».

Через два года, в 1963 году машина была запущена в серию. В данном случае любопытна одна деталь. Первые серийные машины были собраны в Польше, которая получила лицензию на изготовление нового вертолета и всю необходимую техническую документацию. Серийные машины, собранные на польских заводах, стали поставляться в СССР. Со временем география экспорта Ми-2 значительно расширилась. Всего польские заводы в Свиднике и Жешуве изготовили 5250 винтокрылых машин различных модификаций. Серийное производство продолжалось почти 30 лет и завершилось только в 1992 году.

Самые последние модификации милевской машины — это российские Ми-2А, Ми-2М, украинские машины Ми-2МСБ, выпускаемые в наши дни. Устройство этих машин уже кардинально отличается от первоначальных версий вертолета.

Технические особенности и характеристики вертолета Ми-2

Оценивая конструкцию машины и ее эксплуатационные возможности, можно смело сказать, Ми-2 — уникальный вертолет, появившийся в свое время и сумевший полностью отработать заложенный в него конструктивный ресурс. Устройство машины представляет собой ряд прогрессивных технических решений в области вертолетостроения. К примеру, наличие двух газотурбинных двигателей явилось революционной идеей, дав толчок последующему успешному применению этой схемы в создании машин других классов.

Среди легких пассажирских вертолетов Ми-второй занимал одно из лидирующих мест. Его скоростные характеристики, пассажировместимость и грузоподъемность вызвали восхищение широкой публики и экспертного сообщества во время демонстрации модели в 1967 году на французском авиасалоне в Ле-Бурже. Летно-технические характеристики машины остаются высокими и конкурентоспособными даже и в наши дни, спустя практически 50 лет с момента создания. Машина имела следующие характеристики:

  • длина фюзеляжа машины -11,4 м;
  • диаметр трехлопастного несущего винта -14,5 м;
  • полная масса вертолета — 3500 кг;
  • мощность двигательной установки — 2 ГТД-350 по 400 л/с;
  • крейсерская скорость — 194 км/ч;
  • дальность полета — 580 км;
  • практический потолок — 4000 м;
  • экипаж машины – один пилот, количество пассажиров — 10 человек.

Подобные летные характеристики хорошо объясняют широкую сферу эксплуатации машины, которая успешно применялась в сельскохозяйственной авиации, в почтовых и в пассажирских перевозках. На вертолете Ми-2 работали пожарные и спасатели. Для Крайнего Севера и удаленных районов Западной и Восточной Сибири появление этой машины стало неоценимым.

С конструктивной точки зрения – вертолет имел традиционную однобалочную схему, с двумя винтами — главным несущим и рулевым винтом. Кабина пилота располагалась в носовой части, обеспечивая хорошую обзорную видимость. За кабиной пилота располагался грузовой отсек или пассажирский салон. Два двигателя были внесены в верхнюю часть корпуса вертолета, где были также установлены радиаторы и охлаждающий пропеллер. Двигатели приводили в движение главный несущий трехлопастный винт, имеющий гидравлическую систему управления шагом вращения лопастей.

Емкость основного топливного бака составляла 600 литров. Снаружи на фюзеляже могли быть подвешены два запасных, резервных топливных бака. Основной вил топлива — авиационный керосин с высоким октановым числом. Конструкция вертолета позволяла осуществлять перевозку негабаритного груза на внешней подвеске. На машинах санитарной авиации, на вертолетах спасательной службы устанавливалась механическая лебедка грузоподъемность 120 кг. С ее помощью можно было проводить экстренную эвакуацию раненых и пострадавших с места происшествия. На разных модификациях вертолета, предназначенных для тех или иных целей, устанавливалось дополнительное оборудование. Так на машинах сельхозавиации монтировались специальные емкости и система распыления, посредством которых осуществлялось распыление удобрений и гербицидов.

Фюзеляж вертолета опирался на тройное шасси — две главные опоры пирамидального типа и носовая, рычажная.

Вертолеты использовались и в военных целях, поэтому конструкция машины была рассчитана под установку навесного автоматического стрелкового и ракетного вооружения. Электрическая схема вертолета была закольцована на одном генераторе и двух аккумуляторах.

Миля имел совершенное и главное, простое в плане создания и обслуживания навигационное оборудование. В распоряжении пилота имелся гирокомпас, высотомер и радиокомпас. Машины военной версии в дополнение оснащались радиолокационной станцией.

Вертолет Ми-2 — рабочая лошадка малой авиации

Созданная советскими конструкторами машина обладала большим технологическим заделом, благодаря которому на основе базовой машины было создано большое количество модификаций. Основными и самыми массовыми модификациями стали пассажирская и поисково-спасательная версии. Военные редко когда использовали вертолет в боевых целях, однако военный вариант машины часто применяли для проведения поисковых и разведывательных полетов. Для использования вертолета в качестве средства огневой поддержки на нем могли быть установлены навесная авиационная пушка НС-23, 1-6 пулемета, включая один крупнокалиберный пулемет.

Из навесного вооружения вертолет мог нести в двух контейнерах 16 неуправляемых авиационных ракет С-5, а также 4 противотанковые ракеты «Малютка». Реже машину оснащали 4-мя зенитными ракетами «Стрела -2М». Вооруженная модификация Ми-2 в основном использовалась для патрулирования Государственной границы на опасных участках. Хорошо показала себя машина во время вооруженного советско-китайского конфликта у острова Даманский в 1969 году. Советские пограничники, ведущие охрану этого протяженного участка советской границы, летали именно на Ми-2.

Вертолет, начиная с 1965 года, стал активно поставляться в Советский Союз. Помимо СССР, поляки строили машины для стран социалистического лагеря. Болгария, ГДР, Румыния, Чехословакия, Югославия и Венгрия использовали новый вертолет в качестве полицейской патрульной машины и как поисково-спасательный вариант. Эту марку вертолетов хорошо знают в Монголии и на Кубе. В качестве реэкспорта вертолет поставлялся в страны третьего мира. В Эфиопии, в Египте, в Сирии, в Ираке и в Ливии, в Северной Корее и в Никарагуа вертолеты использовались в основном в разведывательных и в полицейских целях.

Вертолеты, выпущенные еще в конце 60-х и в 70-е годы, продолжают летать и сегодня. Пройдя модернизацию и капитальный ремонт, машины остаются пригодными для выполнения гражданских и военных задач. Простая и понятная конструкция обеспечила ей большое будущее. По мнению некоторых экспертов, долгожительство машины обязано месту производства. Поляки, получившие в свои руки всю техническую документацию «Миль — второго», сумели добиться высокого качества сборки. Производственный цикл на сборочном конвейере был доведен до совершенства, что гарантировало высокие технические и эксплуатационные характеристики машины.

В заключение

В наши дни этот вертолет можно встретить довольно часто. Несмотря на то, что большая часть машин уже списаны в утиль, Ми-2 продолжают использовать в сельскохозяйственной авиации, в горноспасательных службах и на Крайнем Севере.

Среди основного авиационного парка встречаются в основном машины последних модификаций, конструкция которых уже слабо удовлетворяет возросшим требованиям в области малой авиации. Тем не менее, списывать Ми-2 — старую и проверенную трудовую лошадку еще рано. В результате глубокой модернизации, проведенной на предприятиях корпорации «Российские вертолеты» ведутся работы по созданию более совершенной модификации машины Ми-2А. Основное качество нового вертолета — двигательная установка, в основе которой лежат украинские двухвальные двигатели Аи-450 или французские вертолетные двигатели Arrius 2Mi.

В Украине, которая располагает собственным авиационным производством, так решили проблему модернизации Ми-2. Моторостроительная компания «Мотор Сич» разработала новую машину, используя основные конструктивные узлы и детали базовой модели. Новинка получила название Ми-2 МСБ. Главной отличительной чертой украинской версии модернизации вертолета стало наличие двух мощных и экономичных двигателей АИ-450М. Конструкция получилась достаточно удачной, что побудило руководство компании приступить к серийному производству модернизированной версии.

С технической стороны, при грамотном и разумном подходе в вопросах модернизации, вертолет Ми-2 может еще долго оставаться на службе. Большой эксплуатационный ресурс машины позволяет в современных условиях существенно улучшить летно-технические и эксплуатационные характеристики вертолетов. Машина, созданная в начале 60-х годов, несмотря на свой почтенный возраст, продолжает летать и сегодня.

warways.ru

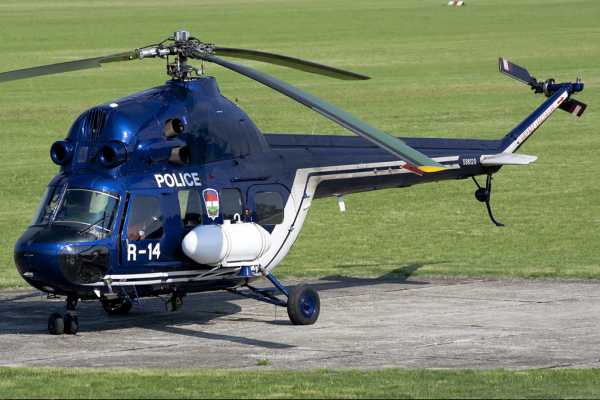

Вертолет Ми-2. Фото. История. Характеристики.



Во второй половине 50-х годов возникла проблема замены вертолета Ми-1 на более новую и прогрессивную модель, которой и стал вертолет Ми-2. В планах конструкторов сначала была просто доработка старой модели, но по множеству причин конструкторское бюро Миля приняло решение о разработке полностью новой машины, которая проектировалась на основе Ми-1. Самым прогрессивным решением конструкторов было применение в новой машине двух газотурбинных двигателей, чего никогда раньше не делалось. Данная конструкция силовой установки позволила производить более безопасные полеты, поскольку при отказе одного из двигателей можно продолжить полет на одном рабочем. Все эти новшества вошли в новый конструкторский проект под названием Ми-2.

История создания Ми-2

Конструкторское бюро имени Миля приступило к проектированию нового агрегата в начале 1960 года. Главным конструктором этого вертолета был назначен С.П. Изотов. Решение конструирования именно такой модели вертолета поистине стало прорывом в вертолетостроении. Применение двух двигателей для силовой установки вертолета остается актуальным и на сегодняшний день. Тем более что сам корпус вертолета остался достаточно легким и компактным, это привело к повышению скорости полета и увеличило грузоподъемность машины. Первые два опытных образца данной машины поднялись в воздух осенью 1961 года. Серийный выпуск Ми-2 начался с 65 года на польском вертолетном заводе Swidnik.

За то, что СССР передал производство вертолета Польше и помог наладить серийное производство Ми-2, работникам ОКБ были вручены государственные награды Польши, а главные конструкторы вертолета М.Л. Миль и Н.С. Отделенцев были награждены командорскими крестами. Серийное изготовление Ми-2 было завершено в 1992 году. За все время производства данной модели было выпущено более 5,5 тысяч машин.

Впервые вертолет Ми-2 был представлен широкой публике в 1967 году в Ле-Бурже на авиакосмической выставке. При этом вертолет получил международное кодовое имя «Хоплайт», которое дал комитет НАТО. Польские изготовители также дали этой машине название «Марабу», но оно не прижилось.

Ми-2 с 1965 года начали экспортировать за кордон, но основную часть вертолетов закупал СССР. Данный вертолет также поставлялся в соседние страны, на другие континенты, такие как Африка и Южная Америка.

Особенности конструкции вертолета Ми-2

Фюзеляж Ми-2 представлен цельнометаллической конструкцией. В надстройке, которая выступала над фюзеляжем машины, была размещена силовая установка, которая представлена двумя газотурбинными двигателями модели ГТД-350. Над силовой установкой размещены радиатор и пропеллер охлаждения. Кабина пилота и пассажира поместилась в носовой части корпуса, где было все оборудование и аккумуляторы.

Средняя часть Ми-2 представлена грузопассажирской кабиной, в которой была одна дверь. В средине салона можно было разместить диваны для пассажиров или же установить дополнительные баки для топлива. В основной бак можно вместить 600 литров горючего. При пассажирском варианте в салоне можно было разместить 8 человек. Кроме того, дополнительные баки можно подвешивать снаружи на бока корпуса вертолета. Также присутствуют два масляных бака, в которые входит по 12 литров масла.

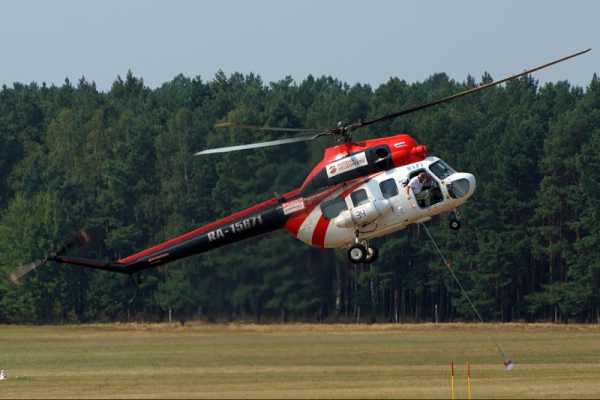

Вертолет имеет внешнюю подвеску, к которой можно крепить грузы массой до 800 кг. Данная модель вертолета оснащена лебедкой, с помощью которой можно поднимать грузы или проводить спасательные операции. На конце хвостовой балки расположен стабилизатор, который работает автоматически в зависимости от шага лопастей главного винта.

Шасси Ми-2 состоит из двух главных опор пирамидального типа и одной передней, довеска использовалась рычажного типа. Стойки оснащались пневматическими амортизаторами. В зимнее время года была возможность замены колес на лыжи.

Несущий винт вертолета состоит из трех лопастей, которые имеют прямоугольную форму, а задний толкающий винт имеет только две лопасти. Управление шагом главного винта осуществляется специальной системой гидроусилителей, но при отказе гидравлики пилот мог прибегнуть к ручному управлению.

Вертолетом можно управлять как в одиночку, так и двумя пилотами, в последнем варианте система управления сдвоена.

Существуют вертолеты Ми-2 для более конкретных заданий, в этом случае они оборудуются дополнительными устройствами. Например, на машины, предназначенные для сельскохозяйственных работ, можно установить систему распылителей, которая позволяет обрабатывать поля химикатами. В этом случае помещаются дополнительные баки для раствора и штанга, на которой расположены сопла для полива.

На вертолетах, которые используются как спасательные машины, установлена лебедка для спасения потерпевших. Она способна поднимать грузы массой до 120 кг. Ми-2 часто используют и для наблюдения за окружающей средой, для этого его снабжают дополнительным специальным оборудованием. Что касается военных моделей вертолета, то тут следует отметить, что Ми-2 может оснащаться разнообразным оружием, в зависимости от поставленной перед ним задачи.

Все оборудование вертолета Ми-2 питается электроэнергией от генератора мощностью в 27 вольт, который подключен к редуктору двигателей. Кроме генератора, существуют и два аккумулятора, которые питают вертолет током. Наибольшее количество электроэнергии требует система, которая предотвращает обледенение фюзеляжа машины.

В свое время данная машина была оснащена достаточно прогрессивным оборудованием, а именно это был радиокомпас, высотомер и гигрокомпас. Военные модели также оснащались радиолокационным приемником.

Эксплуатация вертолета Ми-2

На сегодняшний день вертолет используют более чем два десятка стран во всех уголках мира. Данная модель вертолета отлично себя проявила как в военных операциях, так и в гражданских целях. Он стал просто незаменимым помощником. Эта машина широко использовалась авиакомпанией «Аэрофлот», она даже имела свою специфическую раскраску. Вертолеты, которые работали в полярных широтах, были покрашены в более яркие цвета. Это было сделано для того, чтобы они были более заметны на фоне снега и льда.

Ми-2 часто использовали для обработки сельскохозяйственных угодий. Были также разработаны вертолеты, которые использовали для контроля пограничных участков. Они были оснащены громкоговорителем. Часто их использовали в полярных рейдах ледоколов для разведки обстановки и вычисления оптимального пути корабля.

С 1978 года вертолет модели Ми-2 начал принимать участие в международных чемпионатах по вертолетному спорту. Последний раз он участвовал в 2005 году во Франции.

На сегодняшний день на территории Российской Федерации используется более чем 120 единиц вертолетов Ми-2, а еще около трехсот эксплуатируются в других странах бывшего СССР. Но даже далеко за рубежом нашей страны эти машины продолжают нести свою службу. Все это возможно только за счет того, что Ми-2 имеет достаточно большой строк эксплуатации.

Существует множество музейных экспонатов, которые находятся в Москве, Киеве, Ульяновске и даже в Котбусе. На территории нашей страны сооружены даже памятники легендарному вертолету Ми-2.

В конце 50-х гг. прошлого века для нужд ВВС и ГВФ потребовался вертолет, который смог бы заменить устаревшей Ми-1. Конструкторы ОКБ-329 (Миль М. Л.) разработали проект нового вертолета Ми-2 к 1960 г. В сентябре 1961 г. совершили свой первый полет два варианта машины, пассажирский и сельскохозяйственный. Ми-2 стал первым советским легким вертолетом,  который был оснащен газотурбинным двигателем. 1963 г. стал началом его серийного производства, продолжавшегося до 1992 г.(5250 машин). Кроме СССР вертолет также производился в Польше. Кроме того он в большом количестве экспортировался в союзные страны.



Ми-2 был превосходным вертолетом для своего времени. В нем воплотился ряд прогрессивных идей вертолетостроения. К примеру, Ми-2 обладал двумя ГТД, что давало ему несомненное превосходство над одномоторными зарубежными собратьями.  Прежде всего, это касается скорости и грузоподъемности. На международных вертолетных соревнованиях 1963 и 1965 гг. на нем были установлены два рекорда скорости (253,818 и 269,38км/ч).

По своей конструкции Ми-2 – это вертолет с классической одновинтовой схемой и рулевым винтом. Фюзеляж – цельнометаллический полумонокок, состоящий из кабины экипажа, пассажирской кабины и хвостовой балки. Вертолет оснащен трехопорным неубирающимся шасси. Силовая установка расположена в обтекаемой надстройке над фюзеляжем и состоит из двух двигателей ГТД-350 (по 298 кВт). Несущая система вертолета состоит и из трехлопастного несущего винта и двухлопастного рулевого винта.Топливную систему составляет основной бак (600 л) расположенный под полом кабины и пара подвесных баков (по 238 л) с внешней стороны фюзеляжа.



Кабина экипажа двухместная. Сидение летчика расположено слева. В учебно-тренировочной версии Ми-2 установлено спаренное управление, а место курсанта находится справа. Пассажирская кабина рассчитана на восемь пассажиров. При необходимости сидения могут демонтироваться, освобождая место для грузов. В медицинском варианте кабина оборудована креплениями для четырех человек на носилках.

На базе Ми-2 существует множество модификаций разного назначения. Сельскохозяйственный вариант оснащался двумя штангами по бокам фюзеляжа, к которым были присоединены баллоны с химикатами. Поисково-спасательный Ми-2R имеет электролебедку с грузоподъемностью до 120 кг. Для Ми-2 нашлось место и в военной авиации: его можно использовать для разведки и как вертолет огневой поддержки. На нем возможна установка автоматической пушки и пулеметов, а также пилонов с ПТУРами или НУРСами.



На сегодняшний день Ми-2 широко распространен и используется как на постсоветском пространстве, так и в других странах мира. Тем не менее, вертолет устарел и требует глубокой модернизации. ОАО «Московский вертолетный завод им. М.Л.Миля» и ОАО «Роствертол» ведут работы над проектом по созданию Ми-2А, который планируют оснастить двигателями Turbomeca Arrius 2Mi.



Ми2 (по коду НАТО:Hoplite — «Гоплит»)— многоцелевой советский вертолёт, спроектированный ОКБ Миля М.Л. в начале 1960-х. В 1965 было развёрнуто серийное изготовление в Польше. Широко используется для исполнения многих военных и гражданских задач. До завершения производства в 1992 построили свыше 5400 единиц. Даже  Ми2 принимает в тендерах участие, соревнуясь с преемниками Ка226 и «Ансатом»

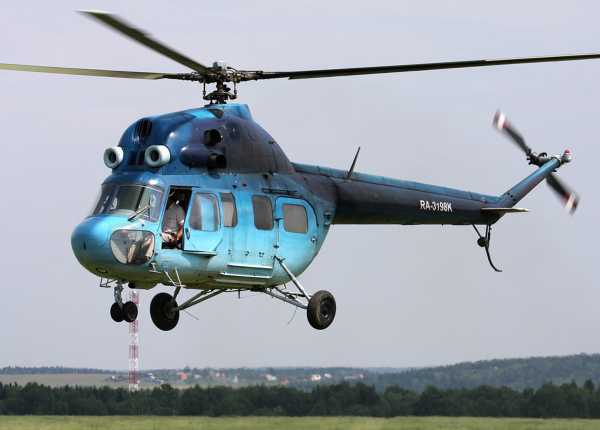

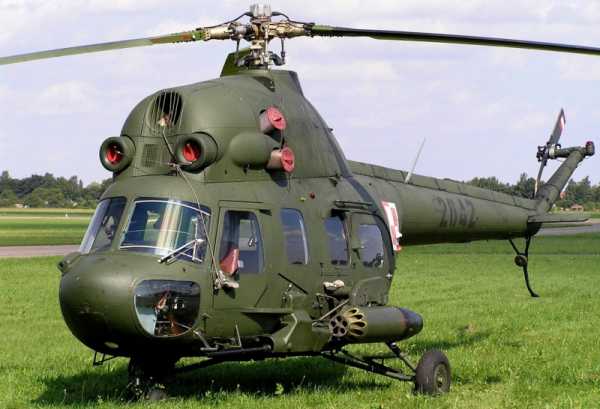

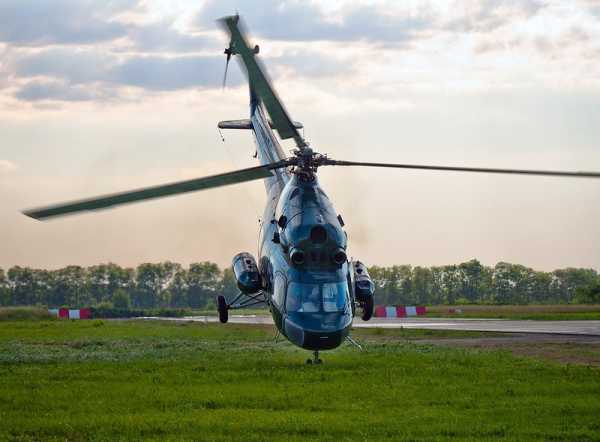

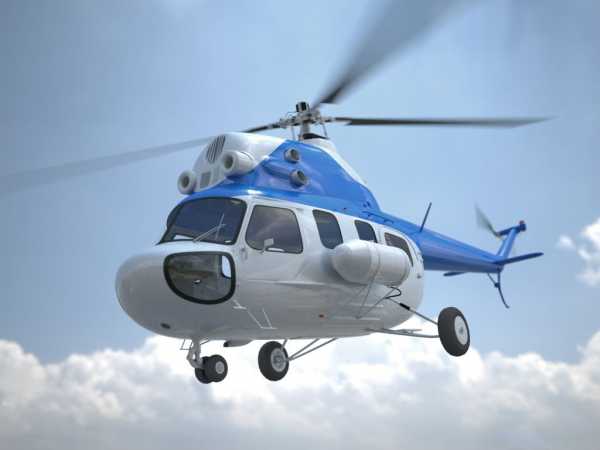

Вертолет Ми-2 фото



Характеристики вертолета Ми-2:





  • Диаметр несущего винта:14,50м

  • Диаметр рулевого винта:2,70м

  • Длина с вращающимися винтами:17,42м

  • Длина фюзеляжа:11,40м

  • Ширина фюзеляжа:3,25м

  • Высота с вращающимися винтами:3,70м

  • Вес пустого:2372кг

  • Нормальный взлётный вес:3500кг

  • Наибольший взлетный вес:3550(в ВВС 3700)кг

  • Двигатель:2 ГТД Климов ГТД-350

  • Мощность:2?400л.с.

  • Количество членов экипажа:1чел.

  • Наибольшее количество пассажиров:10

  • Скорость на эшелоне:194км/ч

  • Наибольшая скорость:210км/ч

  • Дальность полёта:580км

  • Практический потолок:4000м

  • Скороподъёмность:270м/мин

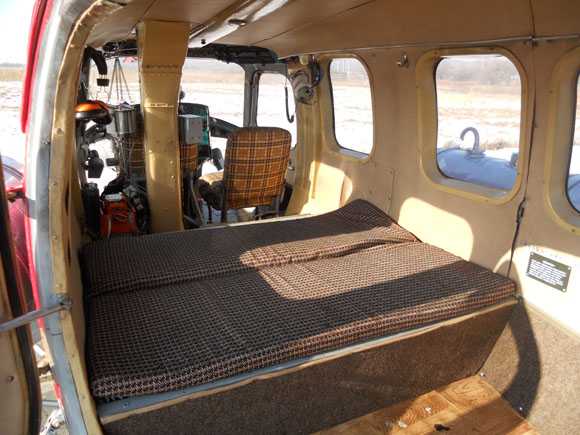

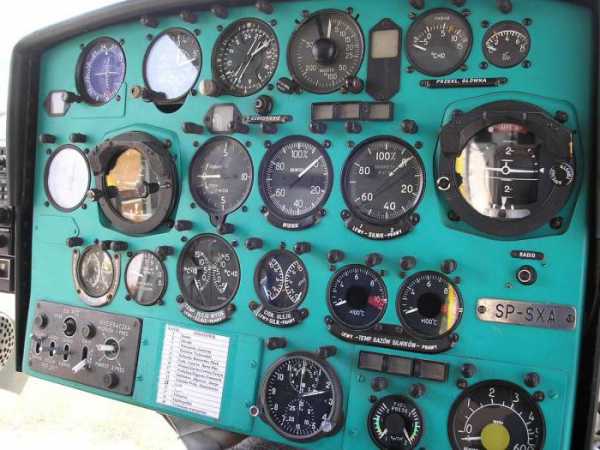

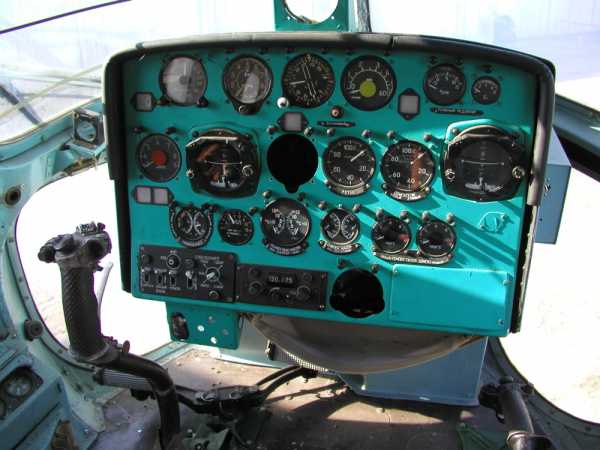

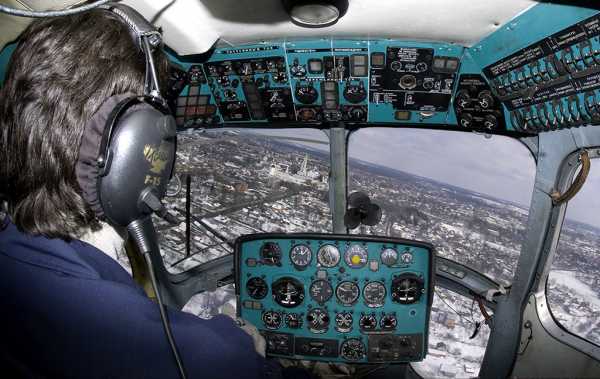

Вертолет Ми-2 фото кабины



Страны, где используется Ми-2:

  • Афганистан

  • Армения

  • Алжир

  • Албания

  • Белоруссия

  • Азербайджан

  • Индонезия

  • Болгария

  • Чехия

  • Куба

  • Эстония

  • Джибути

  • Камбоджа

  • Эфиопия

  • Германия

  • Грузия

  • Венгрия

  • Гана

  • Ирак

  • Украина

  • Лесото

  • Латвия:

  • Литва

  • Ливия

  • Молдавия

  • Мексика

  • Мьянма

  • Монголия

  • КНДР

  • Никарагуа

  • Перу

  • Польша

  • Словакия

  • Россия

  • Югославия

  • Сирия

  • США







Вертолет Ми-2. Галерея.



Посмотреть другие вертолеты

Avia.pro



avia.pro

Вертолет Ми-2: история создания, описание и летно-технические характеристики

Ми-2 – это советский многоцелевой вертолет, созданный в ОКБ Миля в первой половине 60-х годов. Данная машина стала первым советским серийным вертолетом с газотурбинным двигателем. Производство Ми-2 было налажено в 1965 году в Польше, он выпускался до 1992 года. За этот период было изготовлено более 5400 единиц этой машины.

Вертолет Ми-2 эксплуатируется и сегодня, он применяется для решения большого количества как военных, так и гражданских задач.

Ми-2 неоднократно проходил модернизацию, создано большое количество модификаций этой машины. Этот вертолет активно экспортировался: его основным покупателем был СССР и другие страны Варшавского договора. Однако, кроме этого, Ми-2 закупали Египет, Сирия, Куба, Лесото, Бирма, КНДР и другие государства. Сегодня Ми-2 используется в более чем двадцати странах мира.

Ми-2 успел и повоевать. Он применялся советскими войсками в Афганистане (правда, весьма ограничено), был участником арабо-израильской войны 1973 года. Вертолет использовался в нескольких локальных конфликтах и войнах.

На вертолете Ми-2 было установлено несколько мировых рекордов.

История создания

Уже к концу 50-х годов стало понятным, что первый серийный отечественный вертолет Ми-1 не соответствует требованиям времени. Его несколько раз пытались модернизировать, были проекты по установке на него газотурбинного двигателя (ГТД), однако они так и остались на бумаге. Нужна была новая машина с более продвинутыми летно-техническими характеристиками.

Миль предложил создать вертолет сразу с двумя газотурбинными двигателями. Такая конструкция силовой установки значительно повышала надежность машины и безопасность полетов, потому что при отказе одного из двигателей вертолет мог лететь, используя второй. Большой интерес к разработке новой машины проявило руководство гражданской авиации, позже на вертолет обратили внимание и военные.

К проектированию новой машины В ОКБ Миля приступили в начале 1960 года. Конструкторам было дано задание разработать такой вертолет, который можно было бы использовать для перевозки грузов и пассажиров, для военных целей, а также для нужд санитарной авиации и обработки сельскохозяйственных угодий.

Во время работы над Ми-2 конструкторы старались максимально использовать агрегаты и узлы вертолета Ми-1, чтобы уменьшить стоимость новой машины.

Силовую установку для Ми-2 разрабатывали в ленинградском ОКБ-117, итогом его работы стал двигатель ГТД-350 (400 л. с.). Его характеристики позволили в кратчайшие сроки создать новый вертолет, который по своим габаритам был практически равен Ми-1, но при этом имел большую грузоподъемность и пассажировместимость, а также значительно превосходил его по основным летно-техническим параметрам.

В начале 1961 года был одобрен макет будущего вертолета, а осенью того же года первая опытная машина поднялась в воздух. Уже на этапе государственных испытаний Ми-2 установил рекорд скорости для вертолетов подобного класса. Осенью 1962 года вертолет Ми-2 был представлен советскому правительству и руководству Польской Народной Республики.

Испытания показали, что двигатель вертолета нуждается в доработке. Также была изменена конструкция силовой установки в целом, что повысило удобство ее обслуживания. Это изменило форму кабины. Конструкторам прошлось полностью переделать несущий винт и создать новый рулевой винт, обладающий большей тягой.

Переговоры о массовом производстве нового вертолета между советским и польским правительством начались в 1963 году. В следующем году был заключен лицензионный договор, согласно которому серийное производство вертолетов и двигателей к ним должно было начаться на авиазаводе в Свиднике, где изготавливалась еще одна машина ОКБ Миля – Ми-1.

Советский Союз со своей стороны гарантировал регулярную закупку большого числа вертолетов, а также запасных частей к ним.

26 августа 1965 года в Польше в воздух поднялся первый вертолет Ми-2, сделанный поляками из советских комплектующих. В ноябре этого же года свой первый полет совершил Ми-2, полностью изготовленный в Польше.

Массовое производство машины было налажено в 1966 году, серийные машины несколько отличались от прототипов, изготовленных в СССР. У них не было килевой поверхности под хвостовой балкой, несколько отличалась форма верхней части фюзеляжа, было изменено расположение антенн и проблесковых огней.

Широкой общественности вертолет Ми-2 был показан во время выставки в Ле Бурже в 1967 году. На Западе эта машина получила обозначение Hoplite («Гоплит»). За помощь в налаживании серийного производства многие работники ОКБ Миля были награждены польскими правительственными наградами. В их числе был и Генеральный конструктор Миль, он получил командорский крест ордена Возрождения Польши.

Эксплуатация

Вертолет Ми-2 и сегодня находится в строю, эта машина активно эксплуатируется в нескольких десятках стран. Многие десятилетия Ми-2 успешно использовался в СССР, как в гражданской, так и в военной авиации. Более того, именно эти машины составляли основу советской легкой винтокрылой авиации.

В СССР вертолет Ми-2 активно применялся для обработки сельскохозяйственных угодий, а также для перевозки пассажиров и грузов. Для работы в условиях Крайнего Севера была создана полярная модификация этой машины. Использовался Ми-2 и для проведения поисково-спасательных операций. Для пограничников была создана модификация, оснащенная громкоговорителем.

Наиболее массовой была грузопассажирская модификация вертолета, весьма широкое распространение имел и сельскохозяйственный вариант Ми-2.

Использовался Ми-2 и в качестве боевого вертолета. На вертолет устанавливались авиационные пушки, пулеметы, неуправляемое и управляемое ракетное вооружение.

Ми-2 использовался во время ликвидации аварии на ЧАЭС.

В настоящее время в России эксплуатируется более 120 единиц вертолета Ми-2. После распада СССР многие из этих машин попали в частные руки, и выполняют самые разнообразные функции. Еще примерно триста машин эксплуатируется в бывших советских республиках.

Описание

Вертолет Ми-2 выполнен по одновинтовой схеме с одним несущим винтом и рулевым винтом на конце хвостовой балки. Фюзеляж цельнометаллический типа полумонокок, его можно разделить на три части: переднюю с кабиной пилота, центральную (в ней находится пассажирский салон) и хвостовую – в нее входит хвостовая балка с рулевым винтом со стабилизатором.

Силовая установка Ми-2 расположена в большой надстройке над фюзеляжем машины (в так называемом «кабане»). Она состоит из двух двигателей ГТД-350, главного трехступенчатого редуктора и вентилятора, который охлаждает радиаторы и редуктор.

В состав топливной системы Ми-2 входит один бак емкостью 600 литров, который находится под полом пассажирской кабины. По бокам фюзеляжа можно подвесить еще два бака, каждый из которых вмещает по 238 литров топлива.

Вертолет Ми-2 оснащен несущим трехлопастным винтом и двухлопастным рулевым винтом. Управление несущим винтом осуществляется с помощью гидроусилителей, но в аварийных ситуациях возможно и ручное управление.

Кабина экипажа одноместная, в учебно-тренировочной модификации в кабине расположены два сидения – для курсанта и инструктора.

В состав пилотажно-навигационного оборудования вертолета входит гирокомпас, радиокомпас, радиовысотомер и радиостанции. В военные модификации Ми-2 также устанавливался радиолокатор.

Шасси вертолета трехопорное.

На вертолет в зависимости от его модификации и выполняемых задач может быть установлено различное дополнительное оборудование: топливные баки, лебедка, система для разбрызгивания химикатов.

Модификации

Вертолёт Ми-2 неоднократно модернизировался, существует множество его модификаций. Ниже приведены некоторые из них:

  • Ми-2. Базовая модель вертолета, рассчитанная на перевозку восьми пассажиров.
  • Ми-2Т. Транспортный вариант машины, способный перевозить 700 кг грузов в кабине или 800 кг – на внешней подвеске.
  • Ми-2R. Поисково-спасательная модификация вертолета, она оснащалась электролебедкой, способной поднимать 120 кг.
  • Ми-2МСБ. Модификация вертолета, созданная украинской компанией «Мотор-Сич» в 2011 году. Вертолет оснащен двигателями АИ-450М и более совершенной системой управления.
  • Ми-2РХР. Модификация, предназначенная для ведения химической и радиологической разведки местности. На вертолет устанавливалось специальное оборудование для забора проб воздуха.
  • Ми-2UPN. Разведовательно-ударная модификация вертолета. Его вооружение состояло из двух блоков с неуправляемыми реактивными снарядами.
  • Ми-2URP. Боевая модификация вертолета, предназначенная для поражения вражеских танков и другой бронетехники. Вооружение вертолета состояло из четырех ПТУР «Малютка».
  • Ми-2US. Модификация, предназначенная для огневой поддержки наземных войск. На вертолет устанавливалась 23-мм пушка или 7,62-мм пулеметы.
  • Ми-2КМ. Палубная модификация машины.
  • Ми-2М. Эта машина является глубокой модернизацией базового варианта Ми-2. Вертолет был снабжен двумя двигателями ГТД-350П, свой первый полет он совершил 1 июля 1974г.
  • PZL-Swidnik «Kania». Еще один вариант модернизации базовой версии Ми-2. Этот вертолет получил улучшенные обводы фюзеляжа, увеличенную кабину, два ГТД Allison 250-C20B, более совершенное пилотажно-навигационное оборудование. Первый полет этой модификации состоялся 3 июня 1979г. Машина была сертифицирована в Польше и США, построено семь серийных вертолетов.

Характеристики

Ниже представлены характеристики Ми-2:

  • диаметр несущего винта — 4,5 м;
  • диаметр рулевого винта — 2,7 м;
  • длина фюзеляжа — 11,4 м;
  • ширина фюзеляжа — 3,25 м;
  • нормальный взлётный вес – 3500 кг;
  • макс. взлетный вес – 3550 кг;
  • двигатель — 2 × ГТД-350;
  • мощность — 2 × 400 л. с.;
  • экипаж – 1 чел.;
  • количество пассажиров – 10 чел.;
  • макс. скорость – 210 км/ч;
  • дальность – 580 км;
  • потолок – 4000 м.

militaryarms.ru

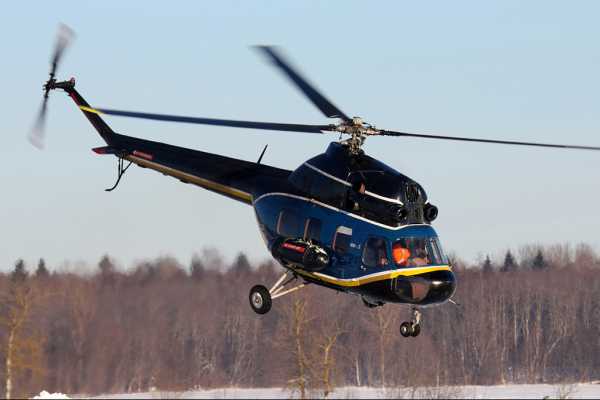

Ми-2 Фото. Видео. Характеристики. Вооружение

Вертолет Ми-2 является первым легким отечественным вертолетом с ГТД, разработанным специально для гражданского применения для замены вертолетов Ми-1. Заказ на его разработку ОКБ получило в мае 1960 г., а в январе 1961 г. был представлен макет вертолета, получившего обозначение В-2, который было решено строить в двух вариантах: пассажирском и сельскохозяйственном; их первые полеты соответственно состоялись в сентябре 1961г. и в декабре 1961г.

Вертолет Ми-2 - видео

После продолжительных государственных испытаний, в которых была подтверждена высокая эффективность использования вертолетов Ми-2 для сельскохозяйственных работ, 20 сентября 1963г. было принято решение о серийном производстве вертолетов Ми-2, которое в январе 1964г. было признано целесообразным осуществлять в Польше на вертолетном заводе PZL-Swidnik, куда была передана лицензия на серийное производство. Первый построенный в Польше вертолет Ми-2 совершил первый полет 4 декабря 1965г; серийное производство продолжалось до 1992г, всего было построено более 5250 вертолетов Ми-2 для гражданского и военного применения, большая часть которых была экспортирована во многие страны (Болгария, Венгрия, Германия, Египет, Ирак, Ливия, Чехословакия, Северная Корея и др.).

Являясь заменой вертолета Ми-1, новый вертолет существенно превосходил его по скорости полета и грузоподъемности, а силовая установка из двух ГТД обеспечивала ему превосходство и перед зарубежными вертолетами такого же класса, которые в то время производились только однодвигательными. Благодаря хорошим летным и эксплуатационным характеристикам вертолеты Ми-2 широко использовались в вертолетных спортивных соревнованиях; на вертолетах Ми-2 в 1963 и 1965 годах установлены два международных рекорда скорости 253.818 и 269.38км/ч на базе 100км.

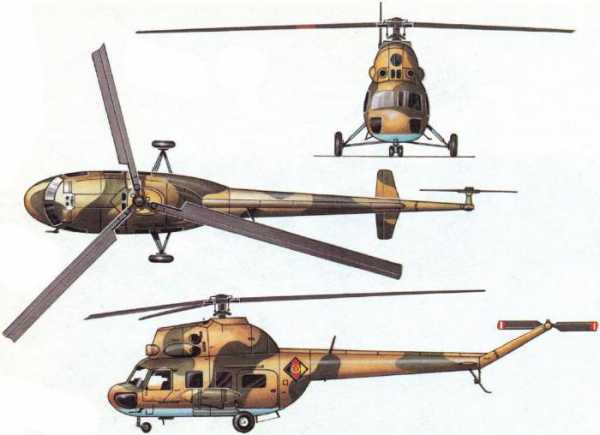

Конструкция

Вертолет одновинтовой схемы с рулевым винтом, двумя ГТД и трехопорным шасси.

Фюзеляж

Полумонококовой конструкции состоит из трех частей: носовой с кабиной экипажа, центральной с пассажирской кабиной и хвостовой балки с управляемым стабилизатором размахом 1.85м и площадью 0.7 м2.

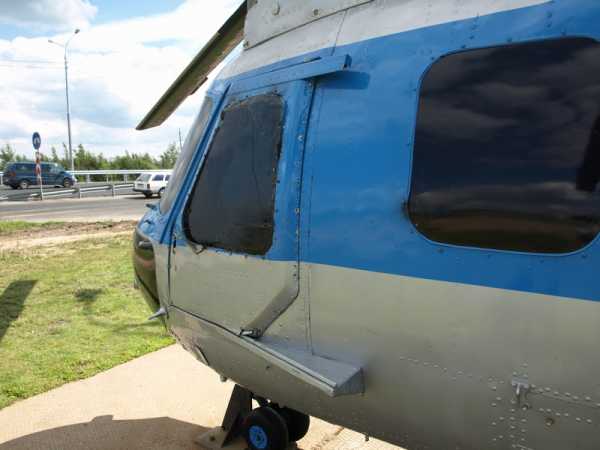

Кабина Ми-2

Одно-двухместная, в большинстве вариантов один летчик на сиденье слева, в учебно-тренировочном варианте летчик и курсант размещаются рядом, со сдвоенным управлением. В пассажирской кабине размерами 2.27 х 1.2 х 1.4м, снабженной системой кондиционирования, размещаются 8 пассажиров на двух строенных сиденьях, обращенных спинками друг к другу по полету, и двумя сиденьями с правого борта. При перевозке грузов пассажирские сиденья могут быть удалены. В санитарном варианте в кабине предусмотрены крепления для размещения четырех больных на носилках с санитаром или двоих на носилках и двоих на сиденьях; доступ в кабину экипажа осуществляется через две открывающиеся на шарнирах двери, а в пассажирскую кабину — через большую дверь размерами 1.1 х 0.78м с левого борта.

Шасси

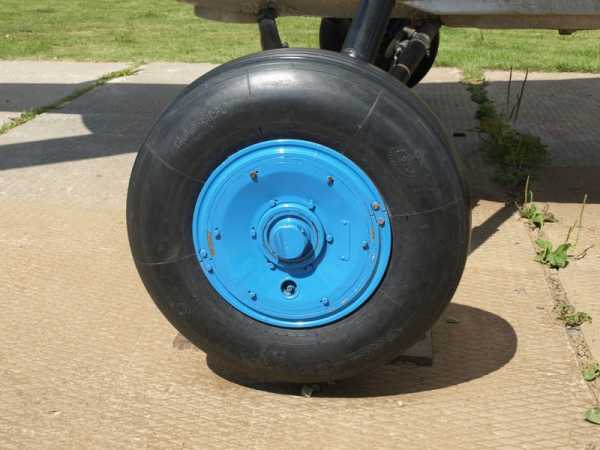

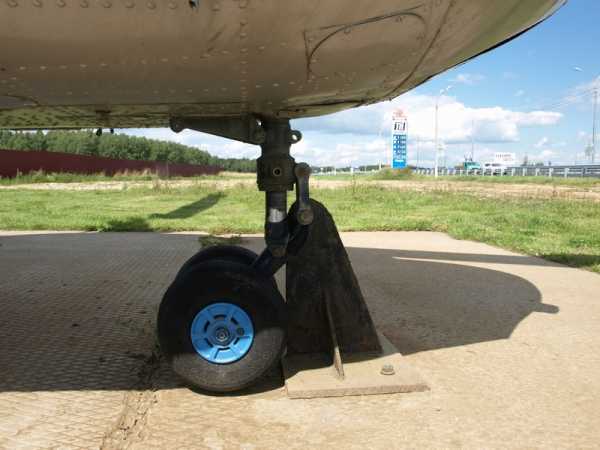

Трехопорное, неубирающееся, главные опоры форменные, с масляно-воздушными амортизаторами и тормозными колесами размерами 600 х 180мм и давлением 0.43МПа, носовая опора самоориентирующаяся, со сдвоенными колесами размерами 400 х 125мм и давлением 0.34МПа. Возможна установка металлических лыж.

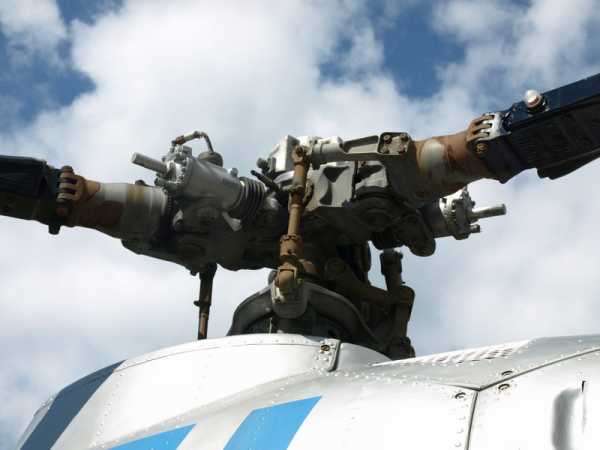

Несущий винт

Трехлопастный, с шарнирным креплением лопастей и гидравлическими демпферами. Лопасти цельнометаллические, прямоугольной формы в плане, с прессованным лонжероном и профилем NACA 230-12M и хордой 0.4м.

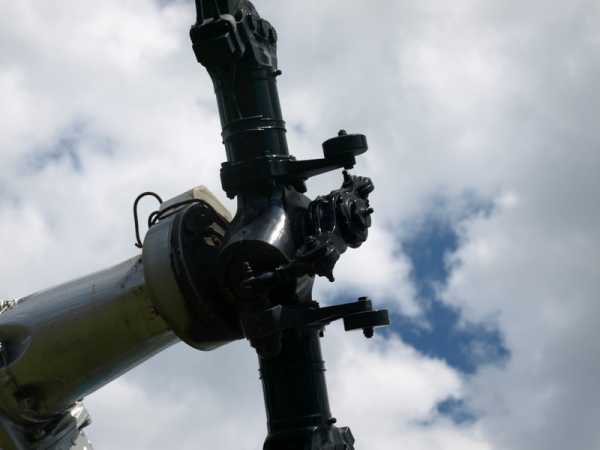

Рулевой винт

Диаметром 2.7м, двухлопастный, с цельнометаллическими лопастями прямоугольной формы в плане. Лопасти несущего и рулевого винтов снабжены электрической противообледенительной системой. Во втулке рулевого винта впервые в практике отечественного вертолетостроения применены торсионы.

Силовая установка

Состоит из двух турбовальных двигателей ГТД-350 взлетной мощностью по 298кВт, разработанных под руководством С.П.Изотова и производимых по лицензии в Польше. ГТД установлены рядом сверху фюзеляжа перед редуктором с выступающими воздухозаборниками и сдвоенными соплами по бокам общего обтекателя с вентилятором для охлаждения маспорадиатора двигателей и редуктора.

Топливная система

Включает один топливный бак емкостью 600л под полом кабины, возможна установка двух дополнительных баков по бокам фюзеляжа емкостью по 238л; маслосистема состоит из маслобака емкостью 25л и маслорадиатора с вентилятором для охлаждения.

Трансмиссия

Состоит из трехступенчатого главного редуктора БР-2 с муфтой свободного хода, промежуточного редуктора и редуктора рулевого винта. Главный редуктор имеет передаточное отношение к валу несущего винта 1:24.6, редуктор рулевого винта — 1:4.16м.

Система управления

Бустерная, с гидроусилителями в каналах продольного и поперечного управления и управления общим шагом и пружинными загрузочными механизмами, приводится в действие от гидравлической системы с рабочим давлением 6.5МПа и производительностью 7.5 л/мин.

Электрическая система

Переменного тока питается от двух стартер-генераторов СТГ-З мощностью по 3кВт, приводимых от двигателей, и генератора трехфазного тока мощностью 16кВт и напряжением 208В. Система постоянного тока питается от двух свинцово-кислотных аккумуляторных батарей емкостью 26 А*ч.

Оборудование

Стандартное, включает СВ- и КВ-радиостанции, гирокомпас, радиокомпас, радиовысотомер и СПУ. На ряде военных вариантов в носовой части и на хвостовой балке имеются приемники предупреждения о радиолокационном облучении.

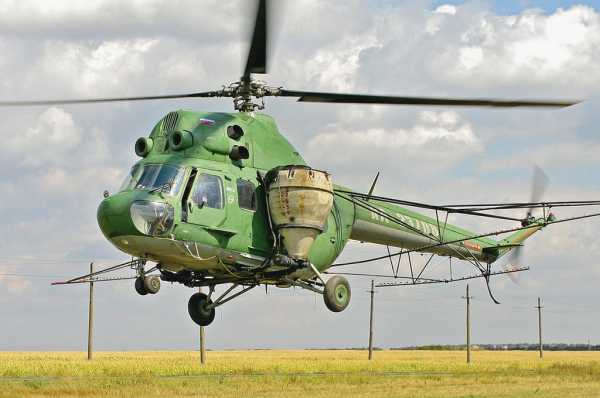

Сельскохозяйственный вариант оборудован системой разбрызгивания химикатов с баками по бокам фюзеляжа общей емкостью 1000л для жидких химикатов и штангой опрыскивателя длиной 14м, со 128 соплами, обеспечивающей разбрызгивание химикатов полосой шириной 40—45м или распыление сухих химикатов общей массой 750 кг, содержащихся в двух контейнерах с распылителями.

Поисково-спасательный вариант снабжен электрической лебедкой грузоподъемностью 120кг, а транспортный вариант — крюком для внешней подвески грузов массой до 800кг. На варианте для контроля окружающей среды установлена тепловизионная аппаратура фирмы "АСА".

Модификации

Ми-2А - Вертолёт Ми-2А является модернизированным вариантом вертолёта Ми-2. Он построен по одновинтовой схеме с трёхлопастным несущим винтом и двухлопастным хвостовым винтом. Вместо двигателей ГТД-350 на вертолёте Ми-2А использованы два турбовальных двигателя АИ-450, спроектированные в украинском ЗМКБ «Прогресс», или «Arrius-2MI», разработанными французской фирмой «Турбомека». В результате установки этих двигателей были заметно улучшены лётно-технические характеристики вертолёта. Новые двигатели, по сравнению с ГТД-350, имеют меньший удельный расход топлива, больший ресурс и надёжность, меньший уровень шума и эмиссии загрязняющих веществ. В связи с установкой новых двигателей была изменена трансмиссия вертолёта. Установлены новые редукторы — главный ГР-2А и объединяющий ОР-2А, а также соединительный вал для передачи крутящего момента от ОР-2А к ГР-2А. Трансмиссионные валы, промежуточный и хвостовой редукторы не изменились. На вертолёте имеется современное приборное и радиооборудование: KB радиостанция «Кристалл», УКВ радиостанция «Юрок», автоматический радиокомпас, радиовысотомер, переговорное устройство, самолётный ответчик СО-94, магнитофон П-503Б, система спутниковой навигации GPS-195, бортовое устройство регистрации БУР-СЛ1. Электро-, радио- и приборное оборудование позволяет использовать вертолёт в сложных метеорологических условиях, в любое время суток. Также были улучшены топливная система, маслосистема, система охлаждения, противопожарная система, система электроснабжения. Остальные — остались без изменений.

Ми-2М - Ми-2, модернизированный ОАО «Роствертол», с двумя турбовальными двигателями ГТД-350П мощностью 450 л. с. (331 кВт). Произведён в четырёх модификациях: сельскохозяйственный, учебно-тренировочный и вертолёт для аэрофотосъёмки.

Ми-2МСБ - Ми-2, модернизированный украинской компанией ОАО «Мотор Сич», с установленными двигателями АИ-450М и усовершенствованной системой управления. Производство освоено в 2011 году.

Ми-2МСБ-В - Ми-2, модернизированный украинской компанией ОАО «Мотор Сич», с установленными двигателями АИ-450В и усовершенствованной системой управления.

Ми-2П - Ми-2П (Мі-2Р, польск. pasażerski) — пассажирская модификация вертолёта. Отличается от транспортного Ми-2Т отсутствием грузовой лебёдки и наличием пассажирской кабины. Ещё одним вариантом этого вертолёта стал Ми-2П «Салон», служебный с повышенным комфортом для перевозки особо важных персон.

Ми-2Р - Ми-2Р (Mi-2R, польск. rozpoznawczy) — разведывательный вариант, предназначенный для ведения тактической фоторазведки. Также может выполнять плановую и перспективную фотосъёмку местности. У прототипа Ми-2Р был бортовой номер 0607 (зав. № 570607127). Помимо этого, ещё была создана разведывательная модификация с обозначением Ми-2РС (Mi-2RS).

Ми-2РЛ - Поисково-спасательный вертолёт, разработанный польской фирмой PZL Swidnik на базе многоцелевого вертолёта ОКБ Миля Ми-2. Ми-2РЛ (Mi-2RL), т.е. ratowniczy, lodowy (ратовничий, лендйвый) — спасательный, сухопутный) — вариант для спасения экипажей, покинувших аварийный самолёт. Оснащён бортовой лебедкой повышенной грузоподъёмности, спасательным и медицинским оборудованием, а также дополнительными прожекторами, осветительными ракетами и поисковым радиокомпасом.

Ми-2РМ - Палубный поисково-спасательный вариант (Mi-2RM, польск. ratowniczy morski, «морской спасательный»). Оснащён электрической лебёдкой грузоподъёмностью 120 кг. Внешним отличительным признаком этой модификации является большой цилиндрический корпус моторедуктора лебёдки, находящийся над дверью пассажирской кабины, и кронштейн для перевозки сбрасываемых контейнеров с надувными спасательными плотами по левому борту. Ми-2РМ использовался ВМС Польши и ГДР; там он иногда обозначался как Mi-2 See (Ми-2 «морской»). Польские машины имели особую оранжево-бело-зелёную окраску, но в конце 1990-х годов некоторые Ми-2РМ были покрашены в красно-бело-синий цвет, наподобие вертолётов береговой охраны США.

Ми-2РХР - Вертолёт химразведки, или «Ми-2 химический» (Mi-2 chemiczny), предназначен для ведения радиационно-химической разведки, для этого на нём установлено специальное оборудование для отбора и анализа проб воздуха. В СССР эту машину назвали Ми-2РХР. Существовала также ещё одна модификация этого вертолёта — Ми-2Х (Mi-2Ch) — вариант для постановки дымовой завесы с целью камуфлирования сухопутных войск; средства постановки дымзавес в Советской армии традиционно относились к химвойскам. К выхлопным трубам двигателей этого вертолёта прикреплены направленные вниз длинные трубы, куда из доработанных подвесных баков, размещённых по бокам фюзеляжа, осуществляется подача дизельного топлива. По мере его испарения в горячих выхлопных газах образуется густой белый дым.

Ми-2С - Санитарная модификация (Mi-2S, польск. sanitarny). Предназначен для перевозки до четырёх больных на носилках в два яруса по обоим бортам фюзеляжа. Также на вертолёте имеются контейнеры с кислородными баллонами, дезинфицирующими препаратами и сумка с медикаментами. В пассажирской кабине имеется универсальное подъёмное сиденье для сопровождающего медработника. Санитарная авиация Польши (Lotnicze Pogotowie Ratunkowe) получила первые два Ми-2С 25 августа 1972 года; они применялись в Варшаве и Катовице. До 13 октября 1981 года Санитарной авиации было поставлено ещё 49 вертолётов, которые полностью заменили SM-1 и SM-2.

Ми-2Т - Транспортная модификация вертолёта Ми-2. Была разработана польской фирмой «PZL Świdnik». Ми-2Т (Mi-2T, польск. transportowy) является базовым транспортным вертолётом, предназначенным для перевозки восьми человек или груза. В центральной части фюзеляжа размещены спинками друг к другу два трёхместных дивана. Ещё один пассажир может разместиться рядом с лётчиком, а другой — с правой стороны грузовой кабины (напротив двери). Над дверью грузовой кабины имеется лебёдка, способная поднимать 100—200 кг груза. Вертолёт может нести груз массой до 700 кг в грузовом отсеке или до 800 кг на внешней подвеске.

Ми-2У - Учебно-тренировочный вертолёт, разработанный польской фирмой PZL Swidnik на базе многоцелевого вертолёта ОКБ Миля Ми-2. Ми-2У — учебно-тренировочный вариант со спаренным управлением. Надо сказать, Ми-2У это чисто «наше» обозначение; поляки же этот вариант называют Mi-2 dwuster (с двойным управлением). Инструктор сидит на правом кресле, которое смещено назад относительно кресла курсанта, чтобы инструктор мог лучше видеть действия курсанта. На колонке с рулевыми тягами, находящейся между лётчиками, расположен пульт для имитации неисправностей в полёте.

Ми-2УРП



Ми-2УРП - Вариант, предназначенный для огневой поддержки войск, разработка «PZL Świdnik». Ми-2УРП (Mi-2URP, польск. uzbrojony w rakiety przeciwpancerne, «вооружённый противотанковыми ракетами») оснащён пушкой НС-23КМ, двумя пулемётами РПК и четырьмя противотанковыми управляемыми ракетами 9М14М «Малютка» на внешней подвеске. ПТУР наводятся по проводу и управляются оператором с пульта, который расположен на приборной панели. Сиденье оператора размещено справа от пилота.

PZL Kania - Польский модернизированный вариант Ми-2. Снабжён двумя газотурбинными двигателями Allison  250-С20В мощностью 426 л. с. (314 кВт). У этой модификации увеличены размеры кабины, усовершенствовано оборудование, улучшены лётные характеристики. Масса увеличена до 3550 кг. Предлагался в вариантах: транспортный, сельскохозяйственный, санитарный, патрульный, спасательный и разведывательный. Производился с 1986 по 2006 годы, было выпущено 19 штук.

Тактико-технические характеристики Ми-2

- Начало использования: 1965 год
- Всего построено: 5400

Экипаж Ми-2

- 1 человек

Вместимость Ми-2

- 10 пассажиров или до 8 солдат (военный вариант)

Габаритные размеры Ми-2

- Диаметр несущего винта: 14,50 м
- Диаметр рулевого винта: 2,70 м
- Длина с вращ. винтами: 17,42 м
- Длина фюзеляжа: 11,40 м
- Ширина фюзеляжа: 3,25 м
- Высота с вращ. винтами: 3,70 м

Вес Ми-2

- Масса пустого: 2372 кг
- Нормальная взлётная масса: 3500 кг
- Максимальная взлётная масса: 3550(в ВВС 3700) кг

Двигатели Ми-2

- Силовая установка: 2 ГТД Климов ГТД-350
- Мощность: 2×400 л. с.

Скорость Ми-2

- Крейсерская скорость: 194 км/ч
- Максимальная скорость: 210 км/ч
- Скороподъёмность: 270 м/мин

Дальность полёта Ми-2

- 580 км

Практический потолок Ми-2

- 4000 м

Статический потолок Ми-2

- 1700 м

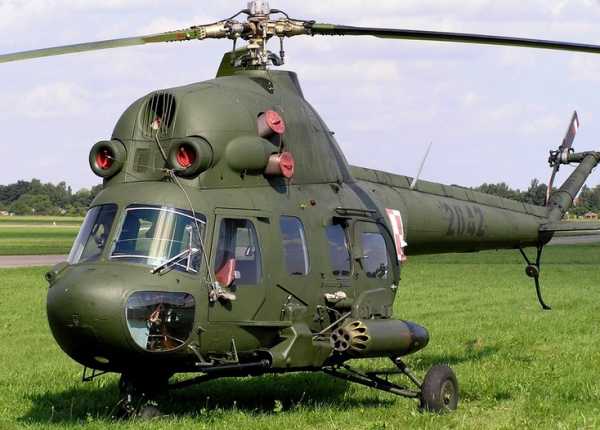

Вооружение Ми-2

Военные варианты, предназначенные для боевых операций, могут быть оснащены:

- пушкой НС-23 и 6 пулемётами;
- пушкой НС-23 и 2×16 НАР С-5;
- пушкой НС-23, 2 пулемётами и 4 противотанковыми управляемыми ракетами «Малютка»;
- пушкой НС-23, 2 пулемётами и 4 самонаводящимися зенитными ракетами «Стрела-2М»



Фото Ми-2


Добавить комментарий

oruzhie.info

Mi-2

Mi-2 is the first light domestic helicopter with TBG, designed specifically for civilian use to replace the Mi-1 helicopter. The order for its development bureau received in May 1960 city, and in January 1961 g. helicopter mock-up was presented, the designation B-2, which it was decided to construct two embodiments: passenger and agricultural; their first flights, respectively, held in September 1961. and in December 1961.

Mi-2 – video

After lengthy public trials, in which the high efficiency of the Mi-2 helicopters for agricultural work has been confirmed, 20 September 1963. it was decided to mass production of the Mi-2, which in January 1964. it was considered appropriate to perform in Poland for the helicopter plant PZL-Swidnik, where the license was transferred to series production. The first helicopter built in Poland Mi-2 made its first flight 4 December 1965; serial production continued until 1992, all were built more 5250 Mi-2 helicopters for civil and military use, most of which was exported to many countries (Bulgaria, Hungary, Germany, Egypt, Iraq, Libya, Czechoslovakia, North Korea and others.).

As a replacement for the Mi-1, new helicopter greatly surpasses it in flight speed and capacity, a powerplant of two GTE provided him with excellence and to foreign helicopters of the same class, which at that time produced only single-engined. Thanks to good flight and performance characteristics of Mi-2 helicopters are widely used in helicopter sports competitions; helicopters Mi-2 1963 and 1965 years two international speed record set 253.818 and 269.38km / h on the basis of 100km.

Design

Helicopter single-rotor scheme with tail rotor, two gas turbine engines and tricycle landing gear.

Fuselage

Semi-monocoque structure consists of three parts: bow with crew cabin, a central passenger cabin and a tail boom with a controllable stabilizer scale and area 1.85m 0.7 m2.

Cabin Mi-2

One-double, in most embodiments, a pilot in the left seat, in a training and pilot trainee embodiment are juxtaposed, dual control. In the passenger cabin dimensions 2.27 x 1.2 h 1.4m, equipped with air conditioning, placed 8 passengers on two triple seats, backs facing each other on the flight, and two seats on the starboard side. In the carriage of cargo passenger seat can be removed. In the ambulance version, the cab includes mounting to accommodate four patients on stretchers to the nurse or two on stretchers and two seats on; access to the cockpit through two doors that open on hinges, and in the passenger cabin - through the large door sizes 1.1 x 0.78m on the port side.

Chassis

tricycle, fixed landing, the main support for uniforms, with oil-air shock absorbers and brake wheels sizes 600 x 180mm pressure 0.43MPa and, nose support self-orienting, twin wheel size 400 x 125mm pressure 0.34MPa and. Installation of metal skis.

main rotor

trilobate, with hinged blades and hydraulic dampers. all-metal blades, a rectangular shape in plan, spar and with extruded profile and the chord NACA 230-12M 0.4m.

The tail rotor

diameter 2.7m, bilobed, all-metal blades with rectangular planform. The blades and tail rotor provided with an electrical deicing system. In the tail rotor hub for the first time in practice of domestic helicopter used torsion bars.

Power point

It consists of two turboshaft engines GTD-350 at takeoff power 298kVt, developed under the leadership of S.P.Izotova and produced under license in Poland. TBG mounted near the top of the fuselage in front gearbox with double intake and projecting laterally general nozzles with fan shroud for cooling engines and gear masporadiatora.

Fuel system

It includes a fuel tank under the cabin floor 600l, possible installation of two additional tanks on the sides of the fuselage with a capacity of 238l; oil system composed of the oil tank and the oil cooler 25 l capacity with a fan for cooling.

Transmission

It consists of a three-stage main gearbox BR-2 with freewheel, the intermediate gear and the tail rotor gearbox. Main gearbox has a gear ratio to the shaft of the rotor 1:24.6, tail rotor gearbox - 1:4.16m.

Control system

Busternaya, with hydraulic channels in the longitudinal and lateral control and management of collective pitch and spring loading mechanism, It is driven by a hydraulic system with a working pressure 6.5MPa and performance 7.5 l / min.

electrical system

AC is powered by two starter-generators STG-W power of 3kW, driven by motors, and three-phase AC power generator 16kW and 208V voltage. DC system is powered by two lead-acid battery capacity 26 A * h.

Equipment

standard, It includes CB- and HF radio, gyro-compass, radiokompas, altimeter and SPU. On a number of military options at the bow and on the tail boom are warning receivers of radar illumination.

Agricultural spraying system embodiment is equipped with the tanks of chemicals on the sides of the fuselage a total capacity of 1000L for the liquid chemicals and the spray boom length 14m, with 128 nozzles, providing spraying chemicals stripe width 40-45m or spray dry chemicals total weight 750 kg, contained in two containers with sprayers.

SAR embodiment is provided with an electrical winch hoisting capacity 120kg, and a transport option - the suspension hook for external loads up to 800kg. In the embodiment of environmental control equipment installed thermal firm “ASA”.

modifications

Mi-2A – Mi-2A is a modernized version of Mi-2. It is built on a single-rotor scheme with a three-blade main rotor and two-blade tail rotor. Instead two turboshaft engines engine GTD-350 helicopter Mi-2A used AI-450, designed in Ukrainian Design Bureau "Progress", или «Arrius-2MI», developed "Turbomeca" French firm. The installation of these engines aircraft performance characteristics were markedly improved helicopter. new engines, in comparison with the GTD-350, have a lower specific fuel consumption, longer service life and reliability, lower noise level and the emission of pollutant. In connection with the installation of the new engines of the helicopter transmission has been changed. Installed new gear - main GR-2A and combining OR-2A, and a coupling shaft for transmitting torque from the OR to GR-2A-2A. transmission shafts, intermediate and tail gearboxes not changed. The helicopter has a modern instrumentation and radio: KB radio station "Crystal", VHF "Yurok", automatic direction finder, radio altimeter, intercom, Jets transponder SB-94, tape P-503B, GPS-195 satellite navigation system, vehicle device registration BUR-SL1. electro-, radio- and instrumentation allows the use of a helicopter in bad weather conditions, any time of the day. Also, the fuel system has been improved, oil system, cooling system, fire protection system, electrical power system. Others - remain unchanged.

Mi-2M – Mi-2, modernized "Rostvertol", with two turboshaft engines GTD-350P power 450 l. from. (331 kW). Produced in four versions: agricultural, trainer and a helicopter for aerial photography.

We are 2MSB – Mi-2, modernized Ukrainian company "Motor Sich", fitted with engines AI-450M and an advanced control system. Production mastered in 2011 year.

We are 2MSB-B – Mi-2, modernized Ukrainian company "Motor Sich", fitted with engines AI-450B and an improved control system.

We-2P – We-2P (Mi-2R, Polish. passenger) - passenger version of the helicopter. It differs from the transport Mi-2T lack of cargo winch and the presence of the passenger cabin. Another variant of this helicopter was the Mi-2P "Salon", service with enhanced comfort for the transportation of VIPs.

We-2R – We-2R (Mi-2R, Polish. distinctive) - reconnaissance version, intended to conduct tactical photo-reconnaissance. It can also perform routine and challenging terrain photographing. In the prototype of the Mi-2P was a board room 0607 (time. № 570607127). Besides, More was created reconnaissance version with the designation Mi-2pc (Mi-2RS).

Mi-2RL – Search and rescue helicopter, developed by the Polish company PZL Swidnik based multipurpose helicopter Mil Mi-2. Mi-2RL (Mi-2RL), ie. rescue, glacial (ratovnychyy, lendyvy) - rescue, land) - Option to save the crews, left the aircraft emergency. Equipped with on-board winch increased lift capacity, rescue and medical equipment, and additional spotlights, flares and search radio compass.

We are 2RM – Deck search-and-rescue version (Mi-2RM, Polish. sea ​​rescue, "Marine life"). Equipped with a load capacity of electric winch 120 kg. External feature of this modification is a large cylindrical body gearmotor winches, located above the passenger cabin door, and a bracket for transporting containers discharged with inflatable liferafts portside. Mi-2RM used by the Polish Navy and the German Democratic Republic; there he is sometimes referred to as Mi-2 See (Mi-2 "sea"). Polish cars had a special orange, white and green color, but at the end of the 1990s, some of the Mi-2RM were painted in red, white and blue, such as helicopters, the US Coast Guard.

Mi-2RHR – helicopter himrazvedki, or "Mi-2 chemical" (Chemical Mi-2), for conducting radiation-chemical reconnaissance, To this end, it established a special equipment for sampling and analysis of air samples. In the USSR, this machine called the Mi-2RHR. There was also one more modification of the helicopter - the Mi-2X (Mi-2Ch) - option for setting a smokescreen for the purpose of camouflage of ground troops; means setting dymzaves in the Soviet army traditionally been the himvoyskam. To the exhaust pipe of this engine attached to the helicopter downward long tube, much of the modified external fuel tanks, placed on each side of the fuselage, made diesel fuel supply. As its evaporation into the hot exhaust gases generated dense white smoke.

Mi-2S – sanitary modification (Mi-2S, Polish. sanitary). Designed to carry up to four patients on stretchers in two circles on both sides of the fuselage. Also, a helicopter has containers with oxygen tanks, disinfectants and a bag with medicines. The passenger cabin has a universal lifting seat for an accompanying paramedic. Air ambulances Poland (Air Rescue) He won the first two Mi-2C 25 August 1972 of the year; they were used in Warsaw and Katowice. To 13 October 1981 , the air ambulance was delivered more 49 helicopters, which completely replaced the SM-1 and SM-2.

Mi-2T – Transport modification Mi-2. It was developed by the Polish company «PZL Świdnik». Mi-2T (Mi-2T, Polish. carrying) It is the basic transport helicopter, for the carriage of eight people or cargo. In the central part of the fuselage are arranged back to back two triple sofa. Another passenger is located next to the pilot, and the other - on the right side of the cargo compartment (across from the door). Over the cargo compartment door has a winch, able to raise 100-200 kg of cargo. The helicopter can carry a load of up to 700 kg in the cargo compartment or to 800 kg external load.

Mi-2U – The training helicopter, developed by the Polish company PZL Swidnik based multipurpose helicopter Mil Mi-2. Mi-2U - trainer version with paired control. Need to say, Mi-2U is a purely "our" symbol; Poles as this option is called Mi-2 dwuster (with dual controls). The instructor is sitting on the right seat, which is offset backwards in relation to the chair of the cadet, the instructor could see better action cadet. Column with steering rods, located between pilots, located remote to simulate faults in flight.

We are 2URP

We are 2URP – option, designed for fire support troops, разработка "PZL Swidnik». We are 2URP (Mi-2URP, Polish. armed with antitank missiles, "Armed with anti-tank missiles") It is equipped with a gun NS-23km, two machine guns RPK and four anti-tank guided missiles 9M14M "Baby" on the external sling. ATGM are induced on the wire and controlled by the operator from the control panel, which is located on the dashboard. Operator's seat placed to the right of the pilot.

PZL Kania – Polish modernized version of Mi-2. Equipped with two turbine engines Allison 250-S20V power 426 l. from. (314 kW). In this modification, the increased dimensions of the cockpit, improved equipment, improved flight characteristics. Weight increased to 3550 kg. Offered in embodiments: transport, agricultural, sanitary, patrol, rescue and reconnaissance. produced from 1986 by 2006 years, it was released 19 pcs.

The performance characteristics of Mi-2

– Get Started: 1965 year
– Total built: 5400

Crew Mi-2

– 1 human

Capacity Mi-2

– 10 passengers or 8 soldier (military option)

Overall dimensions of the Mi-2

– The diameter of the rotor: 14,50 m
– The diameter of the tail rotor: 2,70 m
– Length with rotating. screws: 17,42 m
– fuselage length: 11,40 m
– The width of the fuselage: 3,25 m
– Height with rot. screws: 3,70 m

All Mi-2

– empty weight: 2372 kg
– Normal takeoff weight: 3500 kg
– Maximum takeoff weight: 3550(the Air Force 3700) kg

Motors Mi-2

– Power point: 2 TBG Klimov GTD-350
– Power: 2× 400. from.

Speed ​​Mi-2

– Cruising speed: 194 kmh
– full speed: 210 kmh
– Skoropodъёmnost: 270 m / min

The range filter Mi-2

– 580 km

Practical ceiling Mi-2

– 4000 m

Static ceiling of the Mi-2

– 1700 m

Arming Mi-2

military options, intended for military operations, They can be equipped with:

– gun NS-23 and 6 pulyemyotami;
– gun NA-23 and 2 × 16 5-NAR C;
– gun NS-23, 2 machine guns and 4 anti-tank guided missiles "Baby";
– gun NS-23, 2 machine guns and 4 self-guided anti-aircraft missiles "Strela-2M"

Photo Mi-2



A source

soldat.pro

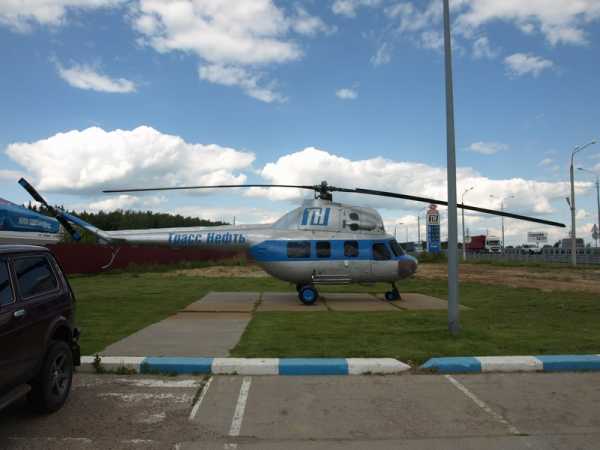

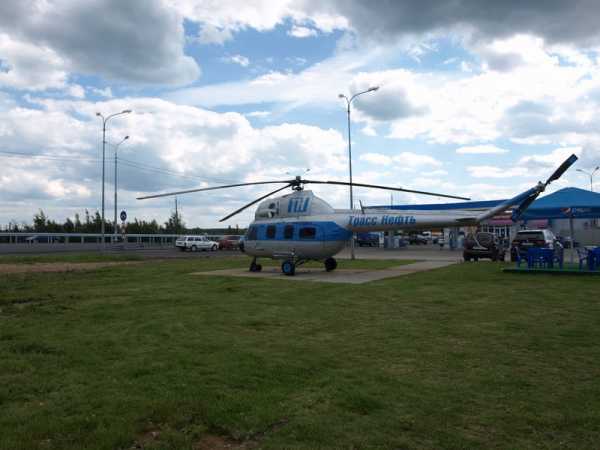

Вертолёт Ми-2 (МО, М2, 58-км): myauu

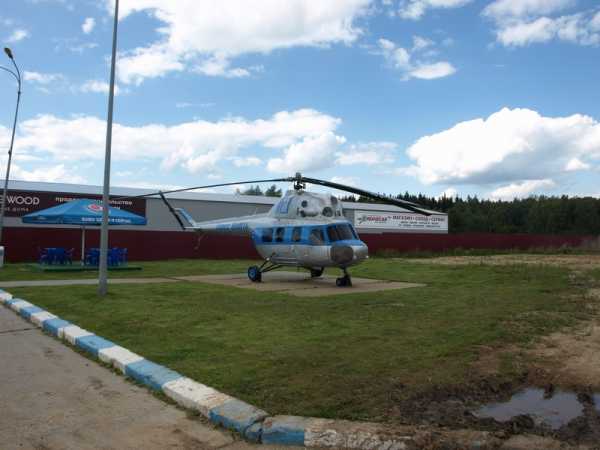

Памятник установлен в Московской области, рядом с заправкой Трасснефть на 58-ом километре федеральной трассы М2 "Москва-Белгород".
Рядом расположено кафе "Пончики-Блинчики" с бесплатной парковкой.
Вертолёт служит рекламной конструкцией и ориентиром.
Доступ свободный, можно трогать, лазить. Охраны нет.
Состояние памятника - хорошее.
Дата съёмки - 31 июля 2015 года.

01.


Все фото кликабельны до 3648х2736.

02. Этот вертолёт хорошо заметен с трассы, стоит на уровне земли без постамента и ограждающих конструкций.
В кафе рядом пекли неплохие блины и был бесплатный туалет.
Поэтому я каждый раз, когда ехал из Москвы или аэропортов на машине, останавливался там.
В марте 2016 кафе закрылось на реконструкцию.




03. Модель вертолёта - Ми-2.
Это советский многоцелевой вертолёт, разработанный ОКБ М. Л. Миля в начале 1960-х годов.
В 1965 году было развёрнуто серийное производство в Польше.
Широко применяется для выполнения множества гражданских и военных задач.
До окончания производства в 1992 году построено свыше 5400 единиц.




04. В конце 1950-х годов в Вооружённых силах и народном хозяйстве Советского Союза широкое распространение получил небольшой, лёгкий вертолёт Ми-1.
Он был оснащён поршневым двигателем АИ-26В, что уже не соответствовало требованиям того периода.

Поэтому у конструкторов ОКБ-329 родилась идея использования на новом вертолёте силовой установки, которая состояла бы из двух газотурбинных двигателей.
Это бы значительно повысило надёжность и безопасность во время полёта.
Этот проект позднее стал известен как В-2.




05. 7 октября 1961 года лётчик-испытатель Г. В. Алфёров совершил на В-2 первое зависание у земли и 15-минутный полёт на небольшой скорости.
Уже в следующем месяце вертолёт поступил на государственные испытания.




06. В сентябре 1962 года первый опытный экземпляр был представлен членам советского правительства и представителям Польской Народной Республики.
После этой демонстрации было решено начать серийный выпуск Ми-2 в Польше, силами концерна PZL (польск. Panstwowe Zaklady Lotnicze, Государственные авиазаводы).
В отличие от другой советской авиатехники, на производство которой Польшей была получена лицензия (Ан-2, МиГ-15бис, МиГ-17Ф/ПФ), эта машина ещё не производилась в СССР.




07. В 1967 году состоялась международная премьера, причём представлял новый вертолёт не Советский Союз, а Польша.
Серийный Ми-2П польского изготовления (регистрация SP-PSC, зав. № 530322047) был показан на 27-й Международной авиакосмической выставке в Ле-Бурже под номером Н-152.1.
В связи с этим Комитет НАТО по согласованию авиационных стандартов (ASCC) дал Ми-2 кодовое название «Хоплайт» (Hoplite — гоплит).
В Польше Ми-2 дали название "Marabut" (марабу), однако оно не получило распространения.




08. В 1965 году Ми-2 начал поставляться на экспорт, в основном в СССР и другие страны социалистического содружества.
Кроме Советского Союза, Ми-2 закупали Бирма, Болгария, Венгрия, ГДР, Египет, Ирак, КНДР, Куба, Лесото, Ливия, Никарагуа, Румыния, Сирия, Чехословакия и Югославия.
В 1978 году один Ми-2 в сельскохозяйственном варианте оказался даже в США, получив регистрационный номер N51946.
Позже благодаря реэкспорту Ми-2 появились и в других государствах — Джибути, Турции, Венесуэле и других.




09. Ми-2 может применяться как в сельскохозяйственных целях (для опрыскивания и опыления лесных и сельскохозяйственных угодий), так и для грузопассажирских перевозок.
Существуют также поисково-спасательный и полярный варианты — на них установлено радиотехническое и навигационное оборудование для работы в сложных метеоусловиях.
Специально для спецслужб создан патрульный вариант, он используется для облёта границ и оснащён громкоговорителем.
В морской авиации Ми-2 применялся на ледоколах для разведки ледовой обстановки, а также для связи между кораблями.
Кроме того, на базе Ми-2 существуют вертолёты огневой поддержки и вертолёты палубного базирования.




10. Фюзеляж Ми-2 имеет полумонококовую цельнометаллическую конструкцию, состоит из трех частей: носовая, где расположена кабина экипажа, центральная — с пассажирским салоном, и хвостовая, в которую входят хвостовая балка с управляемым стабилизатором.




11. Несущая система включает в себя трёхлопастный несущий винт с прямоугольными лопастями и двухлопастный рулевой хвостовой винт.
На несущем винте установлены гидравлические демпферы.
Управление общим и циклическим шагом несущего винта осуществляется при помощи гидроусилителей.
В случае отказа гидросистемы пилот может применять ручное управление.


Управление летательным аппаратом - это движение в трёх плоскостях.

Для управления самолётом есть наборы рулей на крыльях (элероны - крен - вращение вдоль линии полёта), вертикальной плоскости хвоста (руль направления - повороты влево-вправо), горизонтальной плоскости хвоста (стабилизатор - управление тангажом - поворотами вверх и вниз).
Четвёртый канал управления - обороты двигателя - лететь быстрее или медленнее.

Это грубое представление, описывающее процесс управляемого полёта на самолёте.

Управление вертолётом это ещё более любопытная "магия".

У пилота вертолёта, в общем случае, нет ни руля направления, ни руля высоты, ни элеронов.
А есть только несущий винт, рулевой винт и двигатель.

Специальный механизм - автомат перекоса - позволяет поворачивать лопасти винта так, чтобы они "гребли" в нужную пилоту сторону - вперёд, назад, влево, вправо, вверх, вниз.

То есть, автомат перекоса обеспечивает управление вертикальным перемещением вертолёта, а также его наклоном по крену и тангажу, что приводит к движению в соответствующем направлении.
Для этого автомат периодически изменяет угол установки каждой лопасти в зависимости от того, где лопасть оказывается в определённый момент времени в ходе вращения винта.

Пилот управляет рукояткой автомата перекоса, рычагом шаг-газ и двумя педалями.

Винт вращается и при этом каждая его лопасть не только вращается вместе с другими, но и наклоняется и поворачивается в зависимости от того впереди она от вертолёта, сбоку или сзади.
Это определяет направление движения в горизонтальной плоскости.

Шаг-газ изменяет угол установки лопастей и тягу двигателя.
Это определяет направление движения в вертикальной плоскости.

Педали изменяют шаг рулевого винта.
Это определяет направление вращения вертолёта в горизонтальной плоскости.

На видео можно рассмотреть процесс движения винта и лопастей по всем осям:


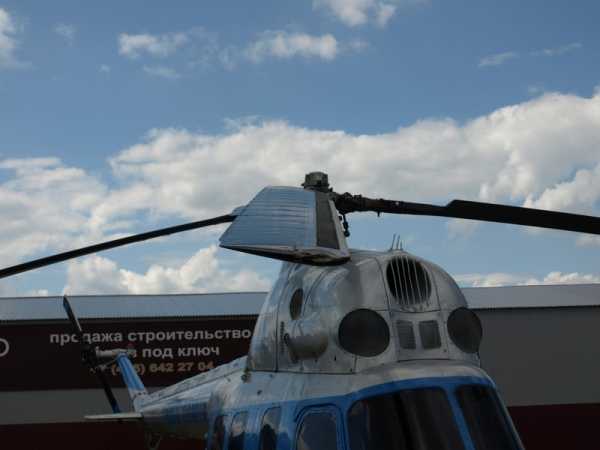

12. На фотографии втулка несущего винта и автомат перекоса.
Хорошо видно крепление лопасти.




13. Рулевой винт вертолёта — воздушный винт, предназначенный для компенсации реактивного момента и управления по курсу (рыскание).
Вертолёт в полёте "опирается" только на воздух.
Соответственно, отталкиваясь лопастями несущего винта от воздуха, вертолёт стремится повернуться в обратном направлении.
Для устранения данного явления и предназначен установленный вертикально на хвостовой балке рулевой винт, соединённый с двигателем трансмиссией.
Он компенсирует реактивное вращение вертолёта, а так же позволяет поворачивать влево и вправо.

С точки зрения живучести, отказ рулевого винта или повреждение трансмиссии часто приводит к неуправляемому падению вертолёта.




14. Механизм изменения шага рулевого винта.
Шаг винта - это угол поворота лопасти.
Если наклон лопасти к плоскости вращения винта сделать нулевым, то винт перестанет отталкиваться от воздуха и вертолёт начнёт вращаться.
Если же лопасть повернуть перпендикулярно плоскости вращения, то винт начнёт интенсивно тормозить, но перестанет тянуть хвост и вертолёт опять-таки начнёт вращаться.
В полёте шаг рулевого винта зависит от скорости вращения несущего винта и желания пилота повернуть вертолёт вокруг своей оси.




15. Силовая установка находится в большой надстройке над фюзеляжем вертолёта — так называемом "кабане" (от фр. cabane — шалаш).
Спереди трёхступенчатого главного редуктора находятся два двигателя ГТД-350, а сверху — вентилятор, охлаждающий маслорадиаторы двигателей и главного редуктора, а также агрегаты на главном редукторе.

На этом экземпляре Ми-2 двигатели отсутствуют, а места их установки закрыты сеткой.

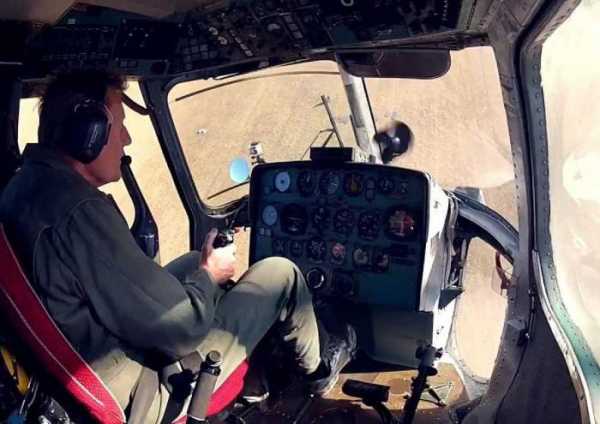

16. Кабина экипажа одно-двухместная, чаще всего, лётчик сидит на сиденье слева, в учебно-тренировочной модификации лётчик и курсант сидят рядом, в таком случае управление вертолёта сдвоено.




17. Места пилота и пассажира размещаются в передней части фюзеляжа, там же расположены аккумуляторы и различное оборудование.

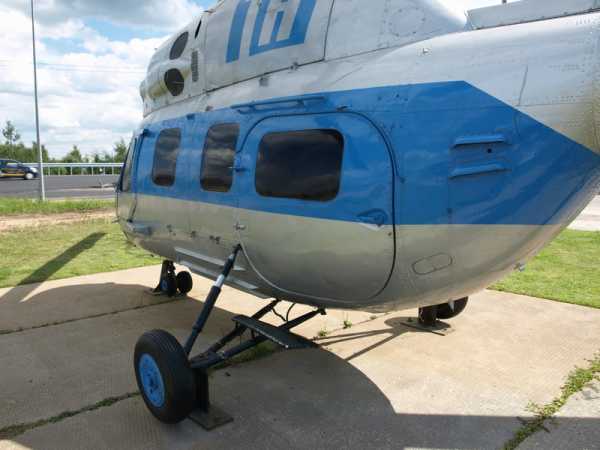

Позади находится грузопассажирская кабина с дверью по левому борту.
Она имеет размеры 2,27х1,2х1,4 м и оборудована системой вентиляции, работающей как в режиме обогрева салона тёплым воздухом от двигателей, так и в режиме охлаждения забортным воздухом.
К полу кабины крепится контейнер топливного бака, одновременно служащий точкой крепления для двух трёхместных диванов.
Для ещё одного (восьмого) пассажира к задней стенке корпуса крепится откидное сиденье.
При перевозке грузов пассажирские сиденья могут быть убраны.

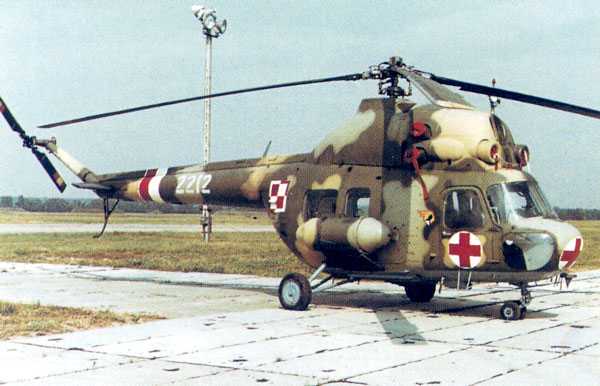

В санитарной модели в салоне могут быть установлены до четырёх носилок, а также имеется место для сопровождающего медработника.




18. Хвостовая опора.
Необходима для защиты рулевого винта от удара его лопастей о землю при неаккуратной посадке из-за ошибки пилота или резких порывах ветра.




19. Трёхопорное неубирающееся шасси состоит из двух пирамидальных главных опор и двухколёсной передней опоры с рычажной подвеской.
На стойках шасси установлены однокамерные жидкостно-газовые амортизаторы.
Зимой может устанавливаться лыжное или колёсно-лыжное шасси.




20. Шасси позволяет вертолёту осуществлять руление, а также совершать взлёт и посадку по-самолётному.


Ссылки:
Wikimapia
Панорама на Yandex (объекта нет на снимке)
KMZ-файл

Координаты:
55°15'11.96"С
37°31'48.11"В

myauu.livejournal.com

Отправить ответ

avatar
  Подписаться
Уведомление о
