ГАЗ-АА: технические характеристики

Сказание о довоенных «ГАЗонах»

История этих машин неразрывно связана с первыми Сталинскими пятилетками. С дорогами военного лихолетья. С восстановлением разрушенных районов страны. Имя им, данное народом – полуторки.

Да простит нас читатель за то, что здесь мы рассмотрим только обычные грузовики с бортовой платформой, оставив «за кадром» автобусы, самосвалы, трёхосные и газогенераторные модели довоенной техники с маркой «ГАЗ». И да согласится он с нами в том, что рассматривая наиболее известные базовые машины, совсем не обязательно касаться их многочисленных, но менее известных разновидностей.

В сравнении со своими московскими ровесниками, АМО-3 и ЗИС-5, горьковская полуторка имела менее совершенную конструкцию отдельных агрегатов и узлов, а её подвеска и ходовая часть, спроектированные изначально для американских «хайвэев», были малопригодны для наших условий эксплуатации. Но выбирать перевозчикам особ было не из чего: отечественная автомобильная промышленность фактически только зарождалась, а в сравнении какого ни на есть автомобиля с конным обозом, последний всё равно проигрывал вчистую…

Двигатели автомобилей ГАЗ-А и ГАЗ-АА

Легковые машины ГАЗ-А, и грузовики ГАЗ-АА, получили один и тот же «фордовский» мотор. Ничего удивительного: вспомним, что и первые полуторки из новейшей истории, «Газели», в 90-х годах, делили с «Волгами-31029» их силовые агрегаты.

Лицензионный мотор Форда, доставшийся в 30-х годах советским машинам, был далёк от совершенства не только с позиций сегодняшнего дня, но уже и в предвоенные годы.

Коленчатый вал этого четырёхцилиндрового агрегата устанавливался всего на трёх опорных подшипниках, и не имел противовесов для снижения уровня вибрации. А потому, ставка делалась на массивный маховик, который дополнительно нагружался сцеплением, не мог, разумеется, не передавать повышенную динамическую нагрузку на задний опорный подшипник коленчатого вала. А коренные и шатунные подшипники не имели, как сейчас, тонкостенных сменных вкладышей для повышения ремонтопригодности моторов, а заливались баббитом, а потом требовали обработки по месту под размер шеек конкретного вала.

Для сравнения напомним, как был сделан советский четырёхцилиндровый мотор ГАЗ-25, почти тех же размеров. Этот двигатель образца 1944 года, получил четырёхопорный коленчатый вал. Кривошип первого цилиндра располагался между первой и второй опорными шейками коленчатого вала, кривошип четвёртого цилиндра – соответственно между третьей и четвёртой опорами. А между второй и третьей опорными шейками вращались кривошипы второго и третьего цилиндров, и общий центральный балансир. За счёт такой компоновки кривошипно-шатунного механизма, вес маховика был снижен до минимума, а нагрузки на коренные подшипники были распределены более равномерно.

Силовой агрегат ГАЗ-25, после изменений в системе смазки, впоследствии был переобозначен как М-20, и был известен как мотор для а/м «Победа» и ГАЗ-69.

Газораспределительный механизм полуторки не имел возможности регулировки зазоров в клапанах, которые подбирались изначально, или работали от ремонта до ремонта, со всеми известными последствиями из-за образующихся неправильных зазоров.

Смазки под давлением, как таковой, практически не существовало, производительности масляного насоса хватало лишь на обеспечение подачи с небольшим избыточным давлением, (0,8 – 1,5 атм на прогретом моторе) к опорным подшипникам коленчатого и распределительного валов, а шатунные подшипники смазывались «самочерпанием», цепляя в нижнем положении за уровень залитого в картер масла.

Таким же разбрызгиванием смазывались и поршневая группа и цилиндры. Масляных фильтров не было никаких, были лишь сетка на маслоприёмнике, да заводские требования по замене масла через каждые 800-1000 км. пробега. Если кто из читателей и не поверит в то, что моторы полуторок обходились вообще без фильтров, то на предложенной схеме циркуляции масла в двигателе, он их всё равно не найдёт.

Контроль за давлением масла никак не осуществлялся, отвернув пробку в масляной магистрали, шофёр мог убедиться лишь в том, что насос работает, и какая-никакая подача масла всё же есть.

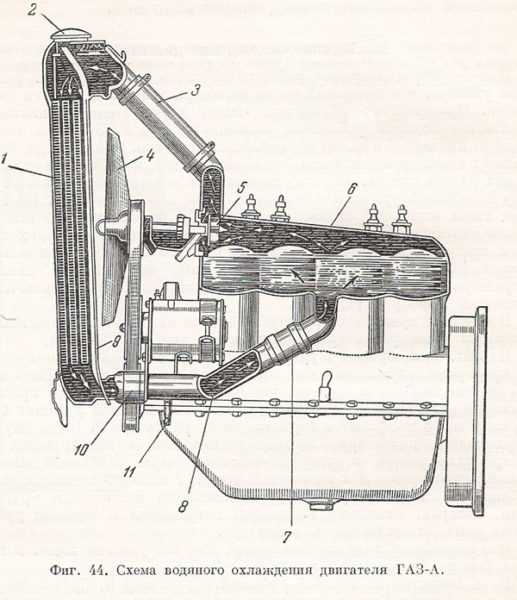

Системы охлаждения этих довоенных моторов – термосифонного типа, с циркуляцией воды за счет расширения при нагреве. А небольшой «возбуждающий» насос лишь инициировал начало этой циркуляции Жалюзи, термостатов, приборов контроля температуры воды не было.

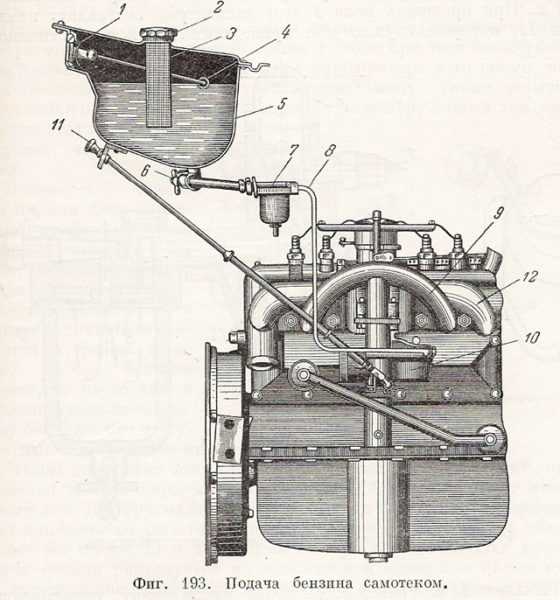

Карбюратор К-14, по типу американского «Зенита», крепился под впускным коллектором, и был с «восходящим» потоком смеси, только за счёт разряжения в цилиндрах. Бензонасоса не было — подача осуществлялась самотёком, благо, что 40-литровый топливный бак располагался выше карбюратора, фактически в моторном отсеке.

Но, как бы там ни было, именно такой двигатель и имели полуторки с 1932 по 1938 год. Этот силовой агрегат, с диаметром цилиндров 98,43 мм. рабочим объёмом 3,28 л., и степенью сжатия 4,2, развивал 42 л.с. при 2600 об./мин., и крутящий момент 15,5 кгм при 1200 об. /мин.

В 1935 году, в преддверии начала выпуска легковой «эмки» ГАЗ-М1, (1936 год), мотор был несколько модернизирован. Увеличенная степень сжатия до 4,6, дала возможность повысить мощность до 50 л.с. при 2800 об./мин., а крутящий момент до 17 кгм при 1450 об./мин. На этом моторе появились бензонасос, (у «эмки» бензобак располагался под задним свесом кузова), новый распределитель зажигания с центробежным автоматом опережения, а так же вывод от масляной магистрали к манометру в кабине легковой машины.

Но, как было сказано выше, полуторки двигатель повышенной мощности получили не сразу. Да и хороша же себе была «модернизация», (на что указывала литера «М»), если мотор грузовика не получил при этом обновлённого комплекта навесного оборудования! А их шофёры по-прежнему остались без контроля давления масла, и с единственно возможной ручной регулировкой углов опережения зажигания. Бензонасос бы, как у «эмки», полуторке ГАЗ-ММ, да бензобак под кузов, большего объёма – со штатной-то 40-литровой ёмкостью много не наездишь. Но не положено было: обходись, шоферня, тем, что есть, не вы первые!

В 1941 году двигатель грузовика ГАЗ-ММ, выпускавшегося с 1938 года, вновь подвергли модернизации. Но только… для установки на армейских командирских джипах ГАЗ-64, (позже ГАЗ-67). Силовой агрегат получил водяной насос повышенной производительности, для принудительной циркуляции воды, распределитель зажигания с центробежным автоматом опережения, и карбюратор К-23 с «падающим» потоком смеси, позволивший поднять мощность до 54 л.с. Только шофёры полуторок, как и прежде, остались при собственных интересах…

Трансмиссия автомобилей ГАЗ-АА и ГАЗ-ММ

Сцепление автомобилей ГАЗ-АА и ГАЗ-ММ – сухое, однодисковое, с механическим рычажным приводом. Своего картера сцепление не имело, а потому при монтаже устанавливалось на открытый маховик, который затем закрывался картером, сделанным заодно с корпусом коробки передач.

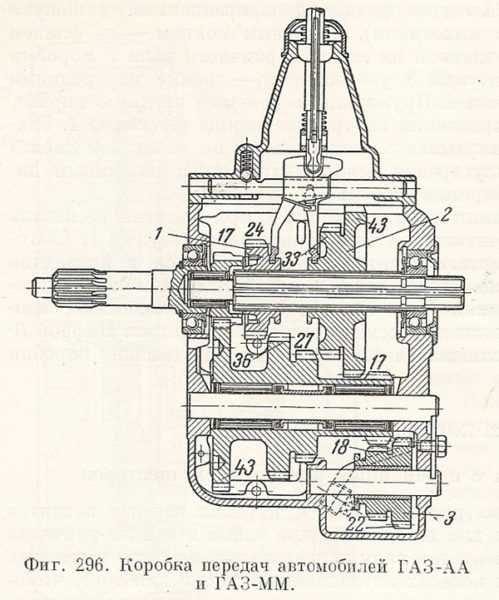

Четырёхскоростные коробки передач, с прямозубыми шестернями, без синхронизаторов, имели следующие передаточные отношения ступеней: 1.- 6,40; 2.- 3,09; 3. – 1,69; 4.- 1,00; З.Х. – 7,82. Позже, эти агрегаты были взяты за основу коробок передач для джипов ГАЗ-61,-64,-67, и послевоенных грузовиков ГАЗ-51 и ГАЗ-63.

Благодаря сообразительности фронтовых шофёров, появилась на полуторках «пятая скорость». В качестве оной служила палка с рогатиной на конце, выломанная из ветви подходящего дерева. Её ставили в распор между рычагом КПП в положении четвёртой скорости, и переборкой моторного отсека. Так решалась проблема постоянного «выбивания» прямой передачи на ходу машины при износе деталей вторичного вала коробки передач. А шофёры грузовиков ЗИС, тем временем, обходились только четырьмя скоростями в КПП, изначально предусмотренными конструкцией этих машин.

Большая проблема ремонтопригодности этих грузовиков заключалась в конструкции их карданных передач. Трансмиссия имела единственный шарнир, позволявший передавать крутящий момент под изменяющимся углом. Этот шарнир связывал выходной, (вторичный) вал коробки передач, с приводным валом заднего моста Приводной вал заднего моста устанавливался в закрытой трубе, жёстко соединявшейся с картером главной передачи. А сжатие – отдача подвески заднего моста компенсировалась только продольным шлицевым соединением приводного вала внутри трубы. А потому, при неисправностях-износах единственного шарнира, приходилось снимать с рессор, отцеплять от реактивных и тормозных тяг и «откатывать» назад весь задний мост.

При необходимости же ремонта сцепления, всё было ещё сложнее. Снять коробку передач, сдвинув её, как положено, назад, не позволяла уже упоминавшаяся труба карданного вала, которая упиралась в задний мост. И как догадывается читатель, выход был единственный и диаметрально противоположный – снимать весь силовой агрегат, двигатель вместе с коробкой передач, вперёд.

На рисунке ниже, предложено изображение карданной передачи, главной передачи, полуосей и ступиц колёс легковой машины ГАЗ-А. Принципиальная разница такой комбинации агрегатов у полуторки — в размерах деталей, форме и устройстве картера главной передачи. Взаимная компоновка и устройство всех деталей, передающих усилия на колёса, у грузовых и легковых машин ГАЗ 30-х годов одинаковые.

Поз.5 на рисунке – единственный шарнир приводного вала, передающий усилия под изменяющимся углом.

Но и задний мост автомобиля, как таковой, подарком не являлся, и предполагал немалые проблемы для эксплуатационников и ремонтников.

Главная передача с редуктором 6,60, не способствовала тяговооружённости этих машин, с их 40-50-сильными моторами. Вспомним, что у ГАЗ-51 с 70-сильным двигателем, редуктор заднего моста имел ещё большее, (6,67) отношение.

Мост полуторок имел полуоси, разгруженные на ¾,и откованные заодно с шестернями дифференциала. Что это означало? При сборке этого агрегата, сначала собирались в единый узел обе полуоси, вместе с коробкой дифференциала главной передачи. Затем, на этот узел с обеих сторон «надвигались» кожухи полуосей. А затем, на концы этих полуосей, на конической посадке устанавливались ступицы колёс, которые фиксировались от проворачивания шпонками, а от ослабления взаимного конического соединения — шплинтовавшимися гайками.

Ступицы вращались не на сдвоенных роликовых конических подшипниках, с возможностью их регулировки по мере износа, как сейчас, а на одинарных цилиндрических, без возможности регулировки преднатяга.

Ну, и как понимает читатель – наружу полуоси не вынимались по определению, в случае поломки одной из них, приходилось снимать и полностью разбирать весь мост. А «закипевшие» на своей коническо — шпоночной посадке ступицы без специального съёмника, или нагрева газовой сваркой, на «раз», снять не получится. Это вам не полуось полностью разгруженного типа, как у ЗИС-5, или ГАЗ-51, вынимать наружу, простым вворачиванием двух болтов с резьбой М 12…

Но и это ещё не всё. Чем различаются полностью разгруженные полуоси, скажем, от ГАЗ-51 или ЗИС-5, и полуоси, от полуторки, разгруженные на ¾? Тем, что в первом случае, ступица на конце балки моста, имеет независимое от полуоси крепление, и поломка последней, на креплении ступицы и колёс не отражается.

И если у шофёра нет с собой другой полуоси, машина просто берётся на «галстук» или на «вилку», и некоторое время исполняет обязанности прицепа. А у полуторки ступица задних колёс держится на своём месте только до тех пор, пока полуось целая. А в другом случае, одно лишь трение в роликовом подшипнике ступицы, от выпадения её вместе с колесом на дорогу, не удержит. Тогда под поломанный конец моста подводилась «лыжа», но во времена полуторок, тащить такой «плуг» по силам было далеко не каждому грузовику. Ну а трактора, как известно, на дальняк не ходят…

Мы подходим к ещё одному разделу, освещающему просчёты проамериканской конструкции, воплощённой в советском автомобиле.

Ходовая часть ГАЗ-АА

В начале материала уже было упоминание о том, что обе подвески полуторки подарком для наших транспортников, отнюдь не являлись. Передняя подвеска ГАЗ-АА, и иже с нею, включала в себя единственную поперечную рессору, и так называемую распорную вилку — две реактивные тяги, сходившиеся V – образно, от обеих концов балки передней оси, к шарниру их крепления в средней части рамы.

Эти реактивные тяги препятствовали перемещению концов балки вперед-назад в продольной оси машины. А полуэллиптическая рессора, жёстко закреплённая «горбом» вверх своей серединой в передней части машины, и шарнирно – к концам балки передней оси, не давали последней смещаться влево — вправо.

Но, как понимает любой человек, подвеска такая в плане представляла собой не слишком жёсткий треугольник, фактически с двумя (!) точками крепления в продольной оси машины.

Если ломается одна из продольных рессор, у привычных нам грузовиков, то машина, получая крен на один борт, не теряет способности продолжать движение. Кроме того, сообразительный шофер может ещё соорудить распорку между лонжероном рамы и балкой моста, чтобы выровнять крен. Но что делать с единственной поломанной поперечной рессорой, и в ситуации, когда балка передней оси начнёт ещё больше «гулять» влево — вправо?

Задние подвески машин ГАЗ-АА и ГАЗ-ММ, выполнены на двух продольных рессорах кантилеверного типа. Пакеты рессор таких подвесок, «горбом» вверх, на осях качания прикреплены к раме, как у балансирных подвесок трёхосных машин. Передние концы таких пакетов, с помощью серёг, шарнирно, так же прикреплены к лонжеронам рамы. А к задним консольным, и направленным вниз концам рессор крепится балка заднего Мост же этот, имеет ещё и реактивные тяги.

Что мы видим? То, что задние плечи рессор имеют заведомо больший диапазон углов изгиба, чем передние – рессоры воспринимают неравномерную нагрузку по всей своей длине. Что мы знаем из истории? То, что при заднем ходе, при случайных но сильных ударах задним колесом о препятствие, (пенёк от дерева, попадание в яму), подвески «выворачивало», рессоры ломались, а реактивные тяги – гнулись. А чему удивляться? Рессоры и реактивные тяги получали фактически удар «в торец», на что рассчитаны не были. Ибо более — менее плавная работа на растяжение – сжатие, и осевой удар, – далеко не одно и то же. Не случайно, на машинах ГАЗ-51, вышедших на те же, (если сразу после войны не ещё хуже), дороги, подобных решений уже не было. Ни в передних, ни в задних подвесках.

На фото мы видим застрявшую полуторку, в безобидной, в общем, ситуации – колёса не провалились в яму, балки мостов не зарылись в грунт.

Полуторка с подмоченной репутацией

Внимательно рассмотрев ситуацию, с большой долей вероятности можно предположить то, что машина «села» на реактивные тяги передней или задней подвесок, или зацепилась шарниром распорной вилки переднего моста. В другом случае, зачем бы было пытаться подвести опоры под передние, не ведущие колёса? И если бы дело было только в скольжении задних колёс, почему бы не попытаться просто раскачать грузовик вперёд-назад «с толкача»? Однако, если всё же верно первое предположение, то можно сразу же сделать и второе – будь у этого «газона» четыре нормальные продольные рессоры, как у ровесника ЗИС-5, или правопреемника ГАЗ-51, подобных ситуаций могло бы и не быть в принципе…

Кстати, известны случаи того, что полуторки, вынуждено, или при подвернувшемся случае, переоборудовались на «пятьдесят первый» ход. С установкой послевоенных рессорных подвесок, и с «подкатыванием» новых мостов.

Автор этих строк, в 1997 году, лично занимался ремонтом такого грузовика. Это была машина военно-патриотической поисковой группы «Экипаж», (руководитель С.Н.Цветков, погиб в 2001 году). Её, уже переделанную, (с мотором и КПП ГАЗ-51), «цветковцы» нашли в одном из разваленных хозяйств в российской глубинке. И сейчас, вероятно, эта машина находится в музее техники Вадима Задорожного, (с. Ильинское, Красногорского р-на, Московской обл.) И если кто из читателей увидит её там, то сможет убедиться, хотя бы по 6-ти шпилечному креплению колёс — полуторки «а-ля ГАЗ-51», существовали.

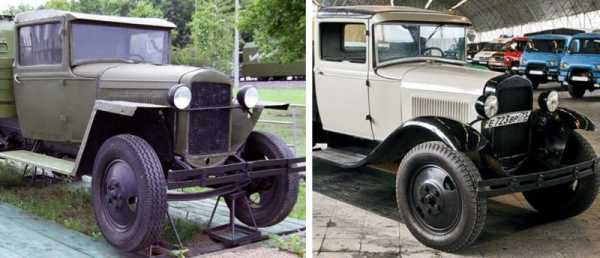

Фото ещё одной подобной машины есть в Интернете. Мы видим колёса от ГАЗ-51, которые на ступицы мостов полуторки установить невозможно.

А увеличение изображения ясно показывает, что установлен и задний мост от ГАЗ-51. Его выдают «цилиндрическая» ступица с фланцем полуоси полностью разгруженного типа. Кроме того, внимательный и знающий читатель, заметит и пакет послевоенной рессоры, «ступеньками» вниз.

Но с чего бы всё это, если машины ГАЗ-ММ выпускались до середины 50-х, и оригинальных запчастей, для меньших, в сравнении с переоборудованием, трудозатрат при обычных ремонтах, хватало? Ведь вносить такие изменения в государственный или колхозный грузовик, — совсем не то, что поставить мотор или задний мост от «Волги» на личную «Победу»…

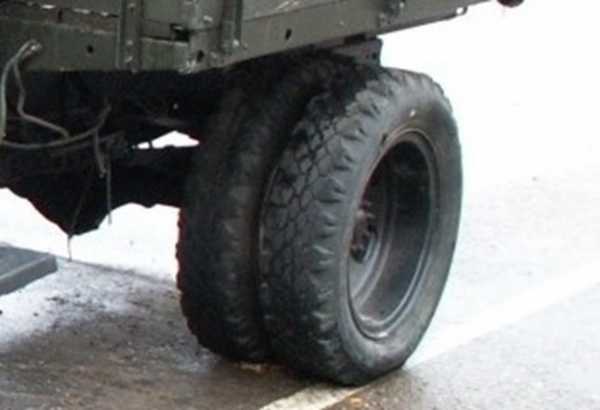

На машинах ГАЗ-АА, и ГАЗ-ММ, устанавливались одинаковые колёса с размером шин 6,50 х 20 дюймов, и с пятиоконными дисками. Читатель, внимательно рассмотрев колёса на фото на заставке к материалу, может согласиться с нами в том, что колёсные диски грузовиков, из-за таких размеров окон, могли оказаться конструктивно прослабленными. Об этом прямо или косвенно, может свидетельствовать и такой факт.

Дивизионная, 76-мм. пушка ЗИС-3, всю войну прошедшая на шинах и 5-ти шпилечных передних ступицах от грузовика ГАЗ-АА, имела свои собственные, 2-х оконные колёсные диски. Вот и спрашивается в задаче: а стоило ли изменять технологию производства колёсных дисков фактически от полуторки, при практически одинаковой нагрузке, приходящейся на эти детали? У пушки ЗИС-3, её общий вес, (1200 кг), распределялся на два односкатных колеса. А у гружёной полуторки, общий вес, приходящийся на заднюю ось, (2485 кг.), распределялся на два сдвоенных ската.

В Сети хватает фотосвидетельств того, что лёгкие и ажурные колёсные диски полуторок порой отправлялись на свалку истории. А вместо них использовались 2-х оконные диски от тех же пушек ЗИС-3, или передвижных компрессорных станций типа ПКС-5.

Кстати, если читатель не в курсе, то первые машины ГАЗ-51, до начала 50-х годов, имели 2-х оконные колёсные диски от ЗИС-5, хотя конструкторам, конечно, уже были известны и 6-ти оконные диски от «Студебекеров».

Поистине, по поговорке, «Обжегшись на молоке, дуют на воду».

Какие ещё нужны доказательства того, что «ходовка» полуторок, несмотря на все их боевые и трудовые заслуги перед партией и государством, была «Третий сорт – не брак»?

Полагаем, что объективный читатель согласится с нами: при рассмотрении конструкций даже известных и заслуженных фронтовых машин, надо уметь видеть и все их (если есть), недостатки и просчёты. А не «прикрывать» их пулевыми и осколочными пробоинами в крыльях и кабинах.

Кстати, по некоторым имеющимся у нас сведениям, среди фронтовых шофёров, ездивших на отечественных машинах, бытовало мнение. В критической боевой обстановке больше шансов остаться в живых было у тех, кто ездил на ЗИС-5, а не на «газоне». А на фронтовых-то «перепаханных» дорогах, надёжность ходовой части была никак не менее важной, чем безотказность моторов…

Потому, когда читаешь в сети, в сочинениях иных авторов студенческого возраста о том, что полуторки «были прочными и выносливыми», ничего, кроме грустной улыбки, (вариант – ехидной ухмылки), такие перлы вызывать не могут. Эти люди ничего не понимают в том, о чём взялись рассуждать публично. А в лучшем для них случае – путают внешне похожие горьковскую полуторку и московскую трёхтонку, наделяя первый грузовик заявленными достоинствами второй машины.

Механизмы управления ГАЗ-АА и ГАЗ-ММ

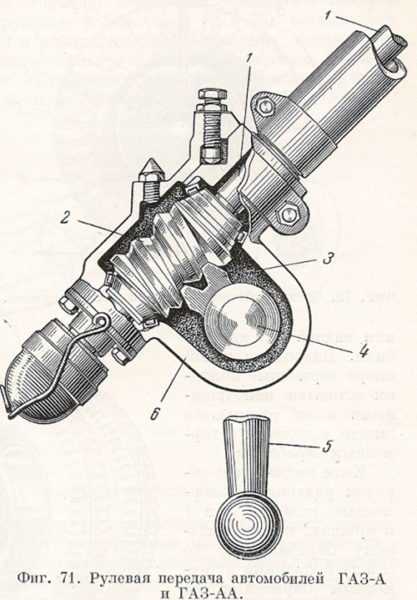

Рулевые механизмы машин ГАЗ-АА и ГАЗ-ММ представляли собой пару «червяк и сектор с двумя зубьями». Передаточное отношение рулевого редуктора, 16,6 – типично «легковое».

Такие же отношения имели рулевые редукторы довоенных ГАЗ-М1, и первых «Побед». Справедливости ради нужно заметить, что благодаря своей развесовке, вес, приходящийся на переднюю ось полуторки, был всегда меньше, чем у «Победы».

Так, при собственном весе, на передние колёса сравниваемых машин, приходилось: у грузовика 730 кг, а у легковой машины 740 кг. При полной нагрузке, эти же сравниваемые параметры составляли соответственно 835 и 880 кг. Но на «Победах»-то, уже с 1950 года, редуктор был увеличен до отношения 18,2.

Тормозные системы полуторок, как и у всего отечественного довоенного автотранспорта – с механическим рычажно-тросовым приводом.

В рабочих тормозных системах машин ГАЗ-АА и ГАЗ-ММ применялись одинаковые для передних и задних колёс размеры колодок и барабанов. Взаимозаменяемость «по кругу» — безусловное благо, но лишь тогда, когда она не противоречит элементарной логике и здравому смыслу.

Всем должно быть очевидным то, что у двухосного грузовика со сдвоенными задними колёсами, задние же тормозные механизмы и должны быть более эффективными. Нагрузка на заднюю ось всегда выше, а задние сдвоенные скаты, по своему общему весу, и суммарной площади контакта с дорогой, всегда в большей степени сопротивляются их остановке.

На послевоенных «газонах», начиная с машин ГАЗ-51, когда появились технологические, производственные и финансовые возможности для «вариаций на тему», задние тормозные механизмы, в сравнении с передними, были значительно усилены. Так, у передних колёс, диаметр тормозных барабанов составлял 355 мм., ширина колодок 60 мм., а диаметр рабочих цилиндров 35 мм. Для задник колёс ГАЗ-51, эти же размеры составляли соответственно 380, 80, и 38 мм. А о чём думали американцы, устанавливая на передних и задних осях своих грузовиков Форд-АА одинаковые барабаны, с диаметром 355 мм, и одинаковые колодки, с шириной 63 мм?

Ленточные барабанные механизмы стояночного торможения у полуторок действовали на задние колёса.

История не оставила нам сведений о том, насколько они были эффективными или безотказными. Однако, с учётом всего сказанного о размерах задних колодок рабочего торможения, вряд ли можно поставить под сомнение то, что «ручник» являлся дополнительным и своеобразным усилителем задних тормозов, как при рабочем, так и при экстренном торможении. В противном случае, не могла не подтверждаться аксиома о том, что тормоза у полуторки оставляли желать лучшего. А потому и шофёры этих машин, возможно, были самыми дисциплинированными и аккуратными на дорогах – жизнь обязывала…

Электрооборудование автомобиля ГАЗ-АА

Шестивольтовое оборудование ГАЗ-АА, с полярностью «плюс на массу» было типичным для того времени. Потребители запитывались от батареи 3СТ-80, ёмкостью 80 а.ч., или генератора ГБФ-4105, с отдачей 13А, и мощностью 80 вт. Так же оставалось и у всех машин ГАЗ-ММ.

Для сравнения укажем, что легковая машина ГАЗ-М1, фактически с тем же мотором, сразу получила генератор ГМ-71, с отдачей 18 А и мощностью 100 вт. Казалось бы, всё вполне понятно – у чиновничьей «эмки», на целых четыре потребителя больше: второй звуковой сигнал, второй, задний правый фонарь, плафон освещения салона, и даже «закуриватель», (прикуриватель, по терминологии тех лет).

Но что принципиально мешало дать и полуторкам более мощный генератор и АКБ большей ёмкости, для более надёжных запусков моторов в холода? Ведь грузовики, как известно, относятся к категории средств производства…

Но стартёры инерционного типа, модели МАФ-4006, мощность. 0,9 л.с. на всех довоенных машинах ГАЗ, были всё же одинаковыми.

Как уже упоминалось выше, 4-х цилиндровые довоенные моторы автомобилей ГАЗ, имели три разновидности прерывателей-распределителей зажигания, и разумеется, полностью взаимозаменяемых по установке на двигатели.

На ГАЗ-АА применялся узел ИГЦ-4003, с ламельным, (с помощью контактных шин) распределением импульсов высокого напряжения по свечам. Он имел только ручную дистанционную регулировку опережения зажигания.

Почти такой же внешне прибор ИМ-91, получивший центробежный автомат опережения зажигания, устанавливался на двигателях легковых «эмок»

И наконец, джипы ГАЗ-64 и ГАЗ- 67, получили узлы Р-15 и Р-30, не только с автоматами опережения зажигания, но, и в отличие от «эмок», с легкосъёмными крышками распределителей, и штекерным подсоединением привычных сегодня, «мягких» высоковольтных проводов.

Пусть читателя не удивляют и не озадачивают совершенно бессистемные, не зависящие от реальности, буквенно-цифровые обозначения узлов и аппаратов довоенного автомобильного электрооборудования.. Возможно, по стандартам того времени, в них были зашифрованы не первые буквы функционального назначения изделий, а имена-фамилии конструкторов конкретных изделий. Во всяком случае, вразумительного объяснения такой «околесице», мы, увы, дать не можем…

А что же имели полуторки, хотя бы ГАЗ-ММ послевоенной сборки? А всё тот же «Вариант №1», что и ГАЗ-АА, начала 30-х годов… Суммируя всё вышесказанное о том, что «газоны» на заводе комплектовались по «остаточному принципу», создаётся впечатление того, что они в производственной программе ГАЗ, были, по сути дела, машинами-изгоями. Хотя это, автоматически, можно было отнести и к их шофёрам. А в приоритете были «персоналки» для чиновников, и перспективные модели.

Как понял читатель, на полуторках применялись классические батарейные системы зажигания, хотя в 30-х годах существовали и системы зажигания от магнето — автономных генераторов импульсов высокого напряжения. Отечественной промышленностью выпускались магнето типа СС-4 и СС-6, соответственно, для 4- и 6- цилиндровых моторов. Но ни один из имеющихся в нашем распоряжении источников информации тех лет, не подтверждает того, чтобы магнето применялись и на моторах обычных бортовых полуторок.

Системы головного освещения довоенных горьковских грузовиков были более совершенными, чем у их ровесников – московских трёхтонок. Они уже тогда имели «ближний» и «дальний» свет, (у машин ЗИС – единственный режим), и отдельный переключатель только на освещение, ( у московских машин – общий выключатель на все цепи). У полуторок ближний свет имел мощность ламп в 21 свечу, (21 вт.), а дальний – 32 свечи. Большего тогда вышеупомянутые «грузовые» генераторы не позволяли.

Унифицированный с другими грузовиками, единственный задний круглый фонарь, имел две секции. Секция габаритного света закрывалась привычным красным стеклом, а секция «стоп»-сигнала – жёлтым. Впрочем, по стандартам того времени, и мощность ламп «стоп» сигнала, составляла 15 св.

На схеме электрооборудования читатель может увидеть указатель уровня бензина. Но указатель этот был механическим, соединённым с поплавком в баке., располагавшемся за «торпедо» Просто расположение шкалы указателя было выбрано с учётом окна для неё в общей комбинации приборов. Эта комбинация включала в себя так же амперметр и катушечный спидометр. Катушка спидометра, с нанесёнными цифрами величины скорости поворачивалась относительно неподвижной риски на стекле прибора.

Кабина и кузов ГАЗ-АА и ГАЗ-ММ

Закрытая от ветра, снега и дождя, 2-х местная кабина ГАЗ-АА и ГАЗ-ММ, никаких особых удобств шофёрам не предоставляла. Разве что, приподняв лобовое стекло на шарнирах, можно было устроить «поддув» снизу, против запотевания от дыхания сидящих людей. Но зимой и это был не выход…

Оформление места шофёра, у полуторки, и легкового ГАЗ-А, практически не отличалось. В ту эпоху, когда «персоналки», в отличие от грузовиков, никаких иных опций шофёрам не предлагали, не было резона создавать и иные приборные панели. Органы управления – стандартно расположенные педали и рычаг КПП, рычажки опережения зажигания и крана подачи топлива, ключ зажигания, ручной переключатель света да ножная кнопка стартёра. А включатель единственного левого стеклоочистителя с вакуумным приводом, располагался на корпусе этого прибора..

Кузов- типовая грузовая платформа, у довоенных машин с тремя откидными бортами.

«Каким ты был, таким остался…» — эти слова песни из фильма «Кубанские казаки», (1952 год), с полным правом можно отнести и к довоенному «газону», продолжавшему выпускаться, как уже было сказано, и после Победы. В отличие от послевоенных трёхтонок УралЗИС, полуторки ульяновской сборки, не получили ни сменных вкладышей коленчатого вала, ни более лёгкого рулевого управления, ни гидропривода тормозов, ни новых приборов…

Впрочем, всё это уже за рамками изначально заявленной темы.

Автор Андрей Кузнецов, механик музея ретро-техники ГУП «Мосгортранс»

trucksreview.ru

Тест-драйв ГАЗ-АА: «полуторка» — Колеса.ру

Другой признак, по которому «полуторку» можно отличить от чуждого нашему духу «американца», – это реле-регулятор. Наш – прямоугольный, у Форда – круглый. Будете выбирать себе ГАЗ-АА – обратите на это внимание, чтоб вам Форд не подсунули.

Электрооборудование шестивольтовое, с массой на «плюсе» – тогда это было нормой. А вот что заслуживает внимания, так это генератор. Он, ясное дело, вырабатывает постоянный ток. И если напряжение регулирует реле, то силу тока водитель должен был менять вручную. Для этого в генераторе стояла третья щётка, которую, сняв крышку, надо было передвигать каждый раз в зависимости от количества включенных потребителей. Конечно, мало кто имел желание следить за этим фактором, поэтому обычно ток раз и навсегда выставляли максимальным. Отсюда – частое кипение электролита в аккумуляторе и периодический выход из строя электрооборудования. Следить за аккумулятором – тоже удовольствие не слишком большое, учитывая, что спрятан он под дном кабины, и добраться до него без труда сможет только квалифицированный врач-гинеколог. Когда прочитаете в интернете, что слабым местом было это самое оборудование – не слишком верьте. С ним почти всё было в порядке, в отличие от (сейчас опять повторю, хоть убейте!) технической грамотности шоферов.

Отдельных слов заслуживают тормоза. Но такие слова здесь озвучивать нельзя, незаконно это. Скажу так: тормозов толком нет. И это с учётом того, что на нашей машине они на каждом колесе, а ведь есть модификации, где они стоят только сзади. На военных машинах, например, их вообще никогда не было на передней оси. Да и на тех, где они были, передние тормозные механизмы нередко убирали: их механический привод надёжностью не отличался, а толку от них немного. Благо, что скорости тогда были невысокие, и 20-30 км/ч, редко когда 40 (хотя по паспорту – все 70!), позволяли как-то остановиться. Мог выручить и помощник, который сидел рядом с водителем: если он хотел жить, то хватал здоровый рычаг ручного тормоза и тянул на себя. В этом случае ГАЗ-АА останавливался чуть быстрее. Привод тормозов задних колёс тоже весьма своеобразен: под нагрузкой тяги начинали разводить колодки независимо от желания водителя, что резвости машине никак не прибавляло. Помогал опять тот же помощник, которого посылали под машину крутить регулировку длины тяг.

А теперь пару слов в защиту системы. Дело в том, что наши люди не могли себе позволить грузить в полуторатонный грузовик всего полторы тонны. Не по-русски это как-то, поэтому «полундра» обычно ездила с перегрузом, что не могло не отразиться как на эффективности тормозов, так и на состоянии рамы, которую тоже часто ругают за недостаточную прочность. Зря ругают. Во-первых, не надо столько грузить. А во-вторых, рама «полуторки» – гораздо более интересная конструкция, чем кажется на первый взгляд. И собака тут зарыта не где-то, а в трансмиссии.

Есть такое иноземное словосочетание – torque tube. По-русски – «труба карданного вала». Если совсем по-русски, то это система, при которой кардан помещается в закрытой трубе, являющейся продольной тягой. Крутящий момент толкал машину в раму через этот механизм. Конструкция спорная, но она была такой, и никуда от этого не деться. По этой причине на «полуторку» невозможно поставить обычный карданный вал: без трубы усилие срывает задние полуэллиптические рессоры. Схема с использованием толкающей трубы была типична для многих американских автомобилей того времени. Таким образом, рама выполняла и функции рессоры как элемента подвески. Отсюда кажущаяся излишняя мягкость шасси, которая стала хорошим поводом для обвинения её в ненадёжности. Если перегрузить, то можно и БелАЗ сломать, и рама тут ни при чём. А передняя рессора, кстати, у ГАЗ-АА одна, и она поперечная.

www.kolesa.ru

Полуторка ГАЗ-АА. История, технические характеристики, особенности

Автомобиль ГАЗ-АА, «полуторка», легендарная машина довоенного и военного времени, производилась на Горьковском автозаводе с 1932 года. Прототипом модели послужил американский грузовик «Форд АА» 1930 года, который был закуплен Советским Союзом по лицензионному соглашению. Так появилась «полуторка» ГАЗ-АА, которая впоследствии многократно модернизировалась. Конструкция автомобиля была простой и надежной. В то время советская автомобильная промышленность находилась в зачаточном состоянии, и сравнительно недорогая лицензия на производство грузовика оказалась весьма кстати.

Возможности Горьковского завода в плане технической оснастки были высокими, поэтому производство решили запустить на ГАЗе. Характерно, что автомобиль, выпускаемый по американской лицензии, довольно быстро перешел на обеспечение отечественными комплектующими. Проще было разработать какой-либо агрегат на месте, чем заказывать его за океаном и месяцами ждать поставок. Таким образом, процесс сборки «полуторки» стал технологичным благодаря усилиям советских инженеров.

Модернизация

«Полуторка» ГАЗ-АА пошла в серийное производство в январе 1932 года, и сборочные цеха Горьковского автозавода сразу показали высокие темпы выпуска грузовика. В сутки с конвейера сходило 60 машин, и при этом еще оставался потенциал ускорения. Советская версия отличалась от американской модели по ряду параметров. Вместо жестяного был установлен литой картер сцепления, усилен червячный рулевой механизм, на карбюратор установили воздушный фильтр. Кузов сразу спроектировали заново, бортовой вариант изготавливался по отечественным чертежам. Позднее советские проектировщики разработали уникальный самосвальный вариант «полуторки», который отличался тем, что кузов не нужно было опрокидывать. Груз сползал под собственным весом по специально рассчитанному днищу кузова. Достаточно было открыть задний борт.

Ходовая часть

Конструкция задней подвески «полуторки» была оригинальной и необычной. Полуэллиптические рессоры располагались особым образом, впереди балки заднего моста так, что их амортизационное действие принимало рычажный характер. Благодаря такой конструкции задняя подвеска становилась компактной и намного более технологичной в сравнении с полными эллиптическими рессорами. Но у этой конструкции был один недостаток — при торможении рессорные блоки принимали на себя многократные нагрузки и часто выходили из строя. Стремянки расшатывались, и рессорные листы начинали сдвигаться относительно продольной оси.

Деревянная кабина

Полностью из комплектующих советского производства «полуторка» ГАЗ-АА собиралась с 1933 года. Кабины первых автомобилей изготавливались из дерева, а начиная с 1934 года на машину устанавливался металлический модуль с брезентовой крышей.

Технологичный грузовик ГАЗ-АА был сконструирован на шасси рамного типа, с рессорными подвесками. Полное отсутствие амортизаторов делало ход машины неустойчивым и жестким. Тем не менее, автомобиль успешно выполнял задачи по перевозке грузов и ломался редко. Моторы «ГАЗ-АА» отличались неприхотливостью и высокой ремонтопригодностью. Они могли работать на самых низкосортных нефтепродуктах, низкооктановом бензине и даже керосине в жаркое время года.

Недостатки

Самым слабым местом «полуторки» был стартер и аккумулятор. Срок их службы едва доходил до полугода, затем агрегат выходил из строя, а аккумуляторную батарею приходилось ремонтировать. Обычно автомобиль заводили рукояткой.

Еще одной существенной проблемой в эксплуатации ГАЗ-АА была острая нехватка шин. Доходило до того, что задний мост автомобиля комплектовался не четырьмя колесами, как было положено по паспорту, а только двумя, из-за чего падала грузоподъемность машины.

И все же «полуторка» была самым массовым советским автомобилем в предвоенные и военные годы. Шасси ГАЗ-АА использовалось также для модифицированных разработок — это были машины скорой помощи, различные цистерны, световые и акустические установки, ремонтные мобильные «летучки», противохимические, гигиенические и санитарные автолаборатории, радиостанции и радиосистемы дальнего обнаружения, зарядно-осветительные станции и авиационно-пусковые агрегаты.

Обновление

В 1938 году «полуторка» ГАЗ-АА получила новый двигатель ГАЗ-ММ мощностью 50 л. с., который до этого устанавливался на авто «Молотовец-1» под обозначением ГАЗ-М1. Кроме модернизированного мотора «полуторка» оснащалась усовершенствованным рулевым механизмом и карданным валом на игольчатых подшипниках. Ходовая часть была рессорной, без амортизаторов.

Поскольку «полуторка» — машина технологичная, а ее выпуск наладили в короткий срок, модель стала незаменимой в народном хозяйстве СССР. В то время грузоподъемность автомобиля в пределах 1,5 тонны считалась вполне достаточной. Во время уборочной страды на поля выгонялись сотни машин, которые быстро вывозили урожай на обработку, а затем возвращались в свои автохозяйства. Автомобиль «полуторка» считался универсальным транспортным средством. Он был безотказным и неприхотливым.

Автомобиль «полуторка», технические характеристики

Компоновка машины: переднемоторная, заднеприводная.

Габаритно-весовые параметры:

длина автомобиля — 5335 мм;
высота — 1870 мм;
ширина — 2030 мм;
дорожный просвет, клиренс — 200 мм;
база колесная — 3340 мм;
масса снаряженная — 1750 мм.

Силовая установка

Имеет следующие характеристики:

марка двигателя — «ГАЗ-А»;
тип — бензиновый;
конфигурация — четырехцилиндровый, рядный;
объем рабочий — 3285 куб/см;
мощность максимальная — 40 л. с.;
крутящий момент — 1200 об/мин при 165 Нм;
цилиндр, диаметр — 98,43 мм;
степень сжатия — 4,22;
ход поршня — 87 мм;
система охлаждения — водяное;
головка блока — чугунная;
блок цилиндров — чугун;
число тактов — 4;
скорость максимальная — 70 км/час;

Трансмиссия — механическая, четырехскоростная коробка передач.

«Полуторка» — машина универсальная

Кроме обычных бортовых автомобилей Горьковский автозавод выпускал самосвальную модификацию ГАЗ-С1. Принцип работы этой машины был достаточно необычным. Груз в кузове изначально располагался так, что его масса давила на задний борт, который запирался простым стопором. Грузчик или водитель открывали замок, и масса стройматериала под собственным весом вываливалась наружу. Затем пустой кузов снова закрывался на замок.

«Дорога жизни»

Об участии автомобиля ГАЗ-АА («полуторка») в войне 1941-1945 годов написано огромное количество книг. Но самым главным историческим маршрутом, по которому курсировала легендарная машина, была «дорога жизни», проложенная по льду Ладожского озера. Это был единственный путь, связывающий блокадный Ленинград с внешним миром.

По льду могли пройти только легкие ГАЗ-АА. Военная «полуторка» с затемненными фарами осторожно проходила дистанцию под огнем немецкой артиллерии, доставляя в осажденный город продовольствие. Много автомобилей ушло под лед, но все же город был спасен не в последнюю очередь благодаря самоотверженности легендарной «полуторки».

После начала ВОВ Горьковский автозавод приступил к выпуску военных грузовиков в упрощенном варианте. Сказывался дефицит холоднокатанного металла, а также недостаток целого ряда комплектующих изделий. У военной «полуторки» не было дверей — вместо них устанавливались брезентовые ширмы, передние крылья изготавливались из обычного кровельного железа. Тормоза были только на задних колесах, освещала дорогу одна фара. Боковые борта кузова не откидывались.

Конец производства

Только к 1944 году комплектация автомобиля приняла нормальную форму, появились двери из дерева, передние тормоза, вторая фара и откидные боковые борта. После окончания войны «полуторка» вновь выпускалась крупными партиями, поскольку страна нуждалась в транспорте. Производство ГАЗ-АА продолжалось до 1956 года. А на дорогах эти автомобили можно было встретить до 1960-го, пока устаревшую машину не заменил ГАЗ-51.

autogear.ru

ГАЗ-АА

: Статья опубликована 17.11.2014 17:47; Последняя правка произведена 17.11.2014 18:37

ГАЗ-АА

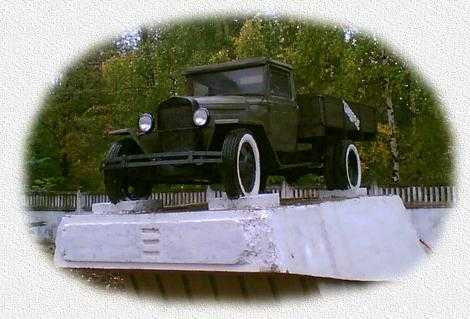

Памятник «Полуторке» в Нижнем Новгороде

Выбор Нижнего Новгорода в качестве места строительства нового автозавода, гигантского по тогдашним масштабам, был сделан неслучайно. В качестве альтернативы назывались Москва, Ленинград, Ярославль, а также некоторые другие города. Каждое из этих мест имело определенные преимущества. Но в комплексе они были сконцентрированы только в Нижнем Новгороде: здесь имелась достаточно развитая металлообрабатывающая промышленность и квалифицированные кадры, лесные и водные ресурсы; можно было также обеспечить дешевую перевозку полуфабрикатов и готовой продукции. Кроме того, Нижний Новгород уже тогда являлся крупным железнодорожным узлом, находящимся к тому же при слиянии двух судоходных рек — Волги и Оки.

Первоначальный эскизный проект автозавода было поручено выполнить Гипромезу и тресту «Металлстрой». Однако советские специалисты еще не имели опыта автомобилестроения, особенно крупномасштабного. Поэтому было решено обратиться к частным фирмам США, куда 31 мая 1929 года и выехала правительственная комиссия.

Выбор пал на компанию Форда. Он тоже был не случайным. В то время в автомобильном мире не существовало фигуры более знаменитой, чем Генри Форд, заводы которого выпускали в 1922 году каждый второй автомобиль на планете.

ГАЗ-АА

В качестве базовых моделей для производства на новом заводе были определены легковой автомобиль Форд-А и полуторатонный грузовик Форд-АА, к тому времени уже широко знаменитые в разных странах и хорошо себя зарекомендовавшие. Ждать вступления в строй основного завода не стали. В десяти километрах от Нижнего, в Канавине, на заводе «Гудок Октября» установили сборочный конвейер. По договору с Фордом из США через Мурманск туда поступали узлы и детали. 1 февраля 1930 года в автосборочном цехе смонтировали первые 10 грузовиков Форд-АА, а в конце 1931 года наладили выпуск трехосок «Форд-Тимкен». Но вот наступил торжественный день 29 января 1932 года. Под гудок заводской сирены с конвейера сошел первый грузовой автомобиль Нижегородского автозавода НАЗ-АА. К концу года завод ежедневно выпускал по 60 грузовиков и освоил производство легковых автомобилей ГАЗ-А. Да, да, уже ГАЗ, а не НАЗ, так как в октябре 1932 года Нижний Новгород переименовали в Горький. Изменил название и автозавод.

При всей своей простоте автомобиль был технически достаточно совершенным. На нем устанавливался четырехцилиндровый двигатель рабочим объемом 3285 куб. см, который при 2600 об/мин развивал мощность в 42 л. с. Это был тот же двигатель, что ставился и на легковой «Газ-А». Мощность свою он передавал на ведущую ось через однодисковое сцепление сухого трения и четырехступенчатую коробку передач.

ГАЗ-АА

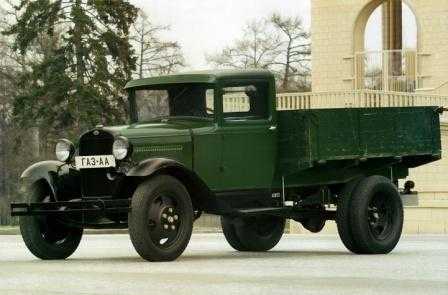

Полуторка довоенных выпусков

ГАЗ-АА

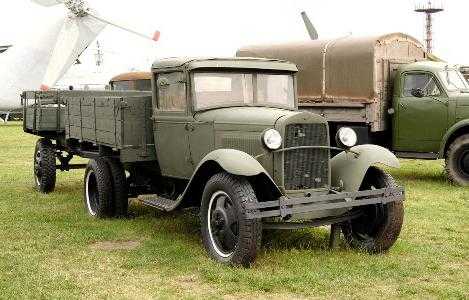

Полуторка военного выпуска с прямоугольными крыльями, деревянными дверями и матерчатым верхом кабины.

Подвеска колес была зависимой. Передние колеса подвешивались на одной поперечно расположенной полуэллиптической рессоре с толкающими штангами, которые передавали нагрузки на раму. Задние же держались на двух продольных кантилеверных рессорах вообще без каких-либо амортизаторов. Особенностью конструкции было устройство задней подвески и трансмиссии, где в качестве продольной тяги использовался карданный вал, упиравшийся в бронзовую втулку.

Рабочий тормоз имел механический привод. Благодаря крайне низкой степени сжатия, составлявшей всего 4,25, в качестве топлива применялся низкооктановый бензин, что было очень важно в те годы. Дело в том, что высоококтанового топлива советская промышленность не выпускала, и даже самолеты летали на бензине с октановым числом в 70 единиц. «Полуторка» же могла ездить и на тракторном лигроине, и на светильном керосине. Бензиновый бак устанавливался перед передней стенкой кабины. Топливо из него поступало в карбюратор самотеком. Запас хода по топливу составлял 215 км. Грузоподъемность автомобиля при собственной массе в снаряженном состоянии 1810 кг равнялась полторы тонны. Отсюда и происходит его прозвище «полуторка». Несмотря на это, «полуторки» почти всегда эксплуатировались со значительным перегрузом и зачастую перевозили до трех тонн. Низким ресурсом отличались дефицитные стартер с аккумулятором – редко на какой машине они служили свыше полугода. Поэтому в реальной эксплуатации автомобиль заводили «кривым стартером», то есть, заводной ручкой.

Полностью из советских комплектующих ГАЗ-АА собирался с 1933 года. До 1934 года оснащался кабиной из дерева и прессованного картона. С 1934 года получил металлическую кабину с дерматиновой крышей. В 1938 году грузовик был модернизирован и получил 50-сильный мотор ГАЗ-ММ – точно такой, что ставился на легковую «эмку» ГАЗ-М1. Однако внешних отличий между ГАЗ-АА и ГАЗ-ММ не было. После начала Великой Отечественной войны из-за недостатка тонкой холоднокатаной стали и ряда комплектующих, поставлявшихся сторонними предприятиями, ГАЗ вынужден был перейти на выпуск упрощенного военного грузовика ГАЗ-ММВ, у которого двери были заменены треугольными боковыми загородками и сворачиваемыми брезентовыми дверями, крылья были выполнены из кровельного железа методом простой гибки, отсутствовали тормоза на передних колесах, оставлена только одна фара головного света и неоткидными боковыми бортами. Особым дефицитом были шины, отличавшиеся низкой ходимостью, поэтому во время войны полуторки часто сходили с конвейера только с двумя задними колесами, то есть с одинарной ошиновкой заднего моста, что, соответственно, снижало грузоподъёмность.

Именно на период Отечественной войны и приходится самая яркая страница биографии «полуторки». Многие сейчас ругают эту машину, считая ее технически отсталой по сравнению с автомобилями, применявшимися в германской армии. Однако все недостатки «полуторки» с началом войны превратились в ее достоинства. Дело в том, что, применявшиеся нацистами автомобили производства Германии, Франции, Италии, Чехословакии и Австрии не были приспособлены к работе в зимних условиях, имели недостаточную проходимость, были очень сложными в ремонте и обслуживании, а большое разнообразие их моделей значительно затрудняло снабжение запчастями, обучение личного состава и ремонт. Автомобили же Красной Армии были лишены этих недостатков. Кроме того, несложная конструкция и высокая надежность значительно упрощали их эксплуатацию и обслуживание.

Конструкция ГАЗ-АА:

Конструкция ГАЗ-АА

Технические характеристики ГАЗ-АА:

Двигатель	бензиновый, карбюраторный, 4-тактный, нижнеклапанный
Число цилиндров	4
Рабочий объем, см3	3285
Макс. мощность, л.с./об./мин.	40/2200
*Макс. крутящий момент, кгсм (Нм)**	15,5 (152)
Привод	задний
Коробка передач	механическая, 4-ступенчатая, не синхронизированная
Передняя подвеска	зависимая, на поперечно расположенной полуэллиптической рессоре с толкающими штангами
Задняя подвеска	зависимая, на двух продольных кантилеверных рессорах, без амортизаторов
Передние тормоза	барабанные
Задние тормоза	барабанные
Максимальная скорость, км/ч	70
Время разгона 0-100 км/ч, с.	—
Размеры, мм	.
длина	5335
ширина	2040
высота	1970
колесная база	3340
дорожный просвет	200
Снаряженная масса, кг	1810
Шины, дюймы	6.50 – 20
Грузоподъемность, кг	1500
Расход топлива, л/100 км	смешанный цикл 20.5
Емкость топливного бака, л	40

Основные модификации на базе ГАЗ-АА и ГАЗ-ММ:

ГАЗ-ААА — шестиколёсный (трёхосный с колёсной формулой 6×4) грузовой автомобиль повышенной проходимости, грузоподъёмность 2,0 т. Создан на базе лицензионного грузовика «Форд-Тимкен» образца 1931 года. Годы выпуска: 1934—1943. В 1937 году получил более мощный 50-сильный двигатель и другие комплектующие от ГАЗ-ММ. Общий выпуск до 1943 года составил 37373 ед. На базе ГАЗ-ААА серийно выпускались штабной автобус ГАЗ-05-193 (1936—1945), а также серийные бронеавтомобили БА-6 (1936—1938, 394 ед.), БА-10А (1938—1939) и БА-10М (1939—1941, суммарно 3331 ед.). В конце 1930-х на укороченные шасси ГАЗ-ААА были переставлены бронекорпуса выработавших ресурс бронеавтомобилей ранних серий, таким образом были получены бронеавтомобили БА-27М (1937—1938), БАИ-М и БАИ-3М (1939—1940). Кроме того, были созданы опытные БА-6 м и БА-9; опытные плавающие бронеавтомобили ПБ-4 (1933—1934, 6 ед.) и ПБ-7 (1936/37, 1 ед.). Выпускалась боевая химическая машина БХМ-1 (1935—1937), был создан опытный санитарный бронетранспортёр БА-22 на 10 раненых (1937).[2] БА-10 — осенью 1941 — весной 1942 года остаточная партия бронекорпусов БА-10М, остававшаяся на Ижорском заводе, была поставлена на двухосные шасси ГАЗ-ММ. Данные бронеавтомобили поступали только на Ленинградский фронт.

ГАЗ-410 — самосвал на шасси ГАЗ-АА и ГАЗ-ММ, грузоподъёмность 1,2 т, кузов цельнометаллический саморазгружающегося типа. Годы выпуска: 1934—1946.

ГАЗ-42 — газогенераторная модификация, использовавшая в качестве топлива деревянные чурки. Мощность двигателя 35-38 л.с., грузоподъёмность паспортная — 1,0 т (реальная меньше, так как значительную часть укороченной платформы занимал 150—200-килограммовый запас чурок). Годы выпуска: 1938—1950.

ГАЗ-43 — газогенераторная версия на угле. Отличалась меньшими габаритами газогенераторной установки. Выпускалась малыми партиями в 1938—1941 годах.

ГАЗ-44 — газобаллонная версия на сжатом (компримированном) газе. Баллоны с газом располагались под грузовой платформой. Выпущена малой партией в 1939 году На автомобилях первых выпусков ставился редуктор НАТИ-СГ6, замененный впоследствии редуктором НАТИ-СГ19. Двухмембранный редуктор НАТИ-СГ19 был компактней одномембранного НАТИ-СГ6. Вся аппаратура размещалась под капотом двигателя. Редуктор размещался над двигателем, что давало ему достаточный подогрев, предотвращающий замерзание. Для контроля указателя запаса газа в баллонах на облицовке переднего бруса кабины ставился манометр. 60 кубических метров сжатого газа хранилось в шести баллонах. Вес газовой установки составлял 420 кг. Газовое оборудование выпускал Куйбышевский карбюраторный завод. Средний пробег автомобиля без пополнения запасов газа зависел от топлива и составлял: 150 км на коксовом газе и светильном газе, 200 на синтез-газе, 300 на метане.

НАТИ-3 — опытная полугусеничная модификация с резинометаллической гусеницей с приводом ленивца от стандартного моста. Испытывалась в 1934—1936.

ГАЗ-60 — серийная полугусеничная модификация с резинометаллической гусеницей с приводом ленивца от стандартного моста. Годы выпуска: 1938—1943.

ГАЗ-65 — модификация повышенной проходимости с гусенично-колёсным движителем с приводом от стандартных задних колёс. В 1940 году была выпущена опытно промышленная партия, показавшая полную непригодность данной схемы для условий реальной эксплуатации автомобилей как в условиях фронта, так позже и тыла (расход топлива превышал 60 л/100 км).

ГАЗ-03-30 — 17-местный автобус общего назначения с кузовом на деревянном каркасе с металлической обшивкой. Производился на мощностях смежника ГАЗа — ГЗА (Горьковский завод автобусов, ранее завод «Гудок Октября»). Годы выпуска: 1933—1950, с перерывом в 1942—1945. Самая распространённая модель советского автобуса довоенного периода.

ГАЗ-55 (М-55) — санитарный автомобиль, оснащался амортизаторами заднего моста. Вместимость: 10 человек, включая четырёх на носилках. Годы производства: 1938—1945. Самый массовый санитарный автомобиль Красной Армии в период ВОВ.

ПМГ-1 — пожарный автомобиль (линейка). Годы выпуска: 1932—1941 (?). Самый массовый довоенный пожарный автомобиль в СССР, фактически с данной пожарной машины началась реальная моторизация пожарного дела в нашей стране.

По материалам сайтов 66.ru, anaga.ru

autohis.ru

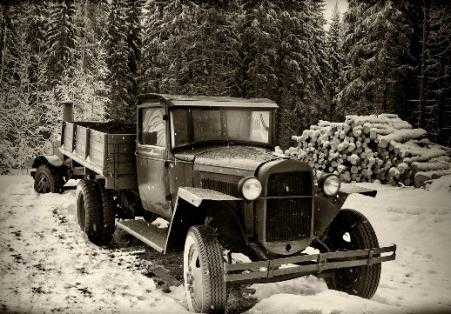

ГАЗ-АА Полуторка

Автомобиль ГАЗ-АА Полуторка прочно вписался в историю советского автопрома. Для осуществления грандиозных проектов по индустриализации народного хозяйства с 1928 по 1932 годы Советскому Союзу требовался грузовой транспорт. К концу 20-ых годов грузовые автомобили в Советском Союзе выпускали всего два завода: Московский Первый Государственный завод и Ярославский Третий Государственный автомобильный завод.

Но и этих технических мощностей не хватало, ведь оба завода создавались ещё в дореволюционный период, и к середине 20-ых годов, когда Советское правительство задумалось о строительстве первого в стране автогиганта, выяснилось, что необходимого опыта и технических ресурсов в Союзе нет. Тогда Кремль и обратил свой взор на Запад, а именно на автомобильную империю Генри Форда.

К тому времени у конструкторов советского автопрома уже имелся кое-какой опыт сотрудничества с американскими автомобильными компаниями. В частности выпуск автомобиля АМО-3 на заводе ЗИС опирался на опыт американского автомобилестроения по выпуску грузовиков.

Соглашение с Генри Фордом было заключено 31 мая 1929 года. Начать возведение автомобильного гиганта планировали вблизи Нижнего Новгорода, однако помимо строительства завода, договор дополнительно предусматривал сооружение двух сборочных предприятий по сборке автомобилей Форд из готовых машино-комплектов.

Сам завод ГАЗ строился по чертежам завода Форд, поэтому и первые автомобили, выпущенные из дверей завода, были именно автомобили Форд – Форд-А (у нас он шел как ГАЗ-А) , и Форд-АА (у нас назывался ГАЗ-АА грузовая версия).

Более известной фигуры в автомобильном мире чем Генри Форд в не существовало. Его заводы в те времена выпускали каждый второй автомобиль из всех выпускаемых автомобилей в мире. Модели Форд завоевали всеобщую популярность за свою простоту, надёжность и дешевизну.

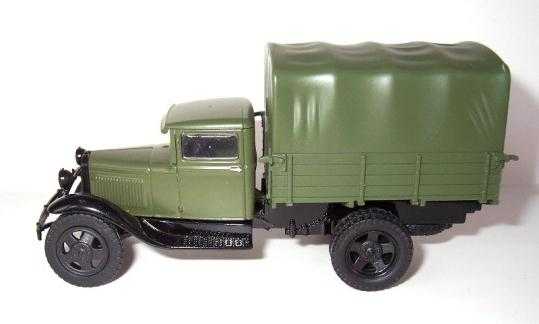

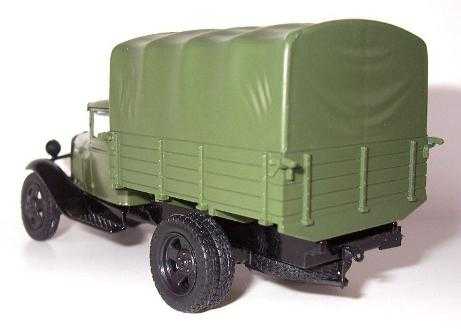

Автомобиль Форд-АА, являющийся лицензированным прототипом автомобиля ГАЗ-АА (Полуторка), не имеет практических отличий от последнего, даже эмблема Форд и то перекочевала на ГАЗ-АА, а вместо слова «Форд» тем же шрифтом вписаны буквы «СССР».

В те далекие тридцатые годы компания Генри Форда всячески оказывала СССР помощь в строительстве автозавода. Советским специалистам даже разрешался доступ на американские заводы. Порядка 50-ти практикантов ежегодно ездили за границу приобретать ценный опыт.

Изначально на заводе был поставлен на конвейер лицензированный Форд-АА, но спустя всего один год, когда на заводе научились самостоятельно делать узлы и запчасти к ним, выпускаемый автомобиль стали называть ГАЗ-АА.

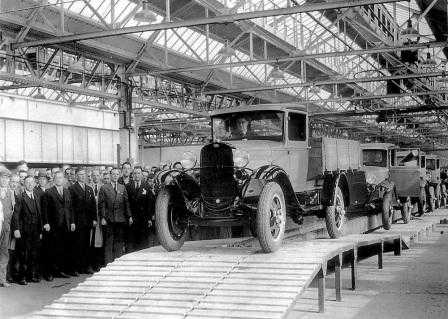

Официально это произошло 29 января 1932 года. В торжественной обстановке, с речами и плакатами нижегородский автозавод заявил всему миру о выпуске своего первого автомобиля. Несмотря на то, что они были сделаны по чертежам компании Форд, их всё же пришлось доработать: усилить картер, сцепление, рулевое управление.

Сразу на автомобили устанавливались 40-сильные фордовские двигатели. Запчасти к ним поступали из Америки. Но уже в 1938 году они собирались полностью из своих деталей. Будучи форсировнным, новый двигатель ГАЗ-АА выдавал уже 50 лошадиных сил, разгоняя грузовик до 70 км/ч, при среднем расходе топлива 20 литров на 100 км.

Важно отметить, что при всей своей простоте довоенный грузовик ГАЗ-АА был технически совершенен, но для наших конструкторов он всё ещё представлял из себя автомашину с возможным прогрессивным развитием.

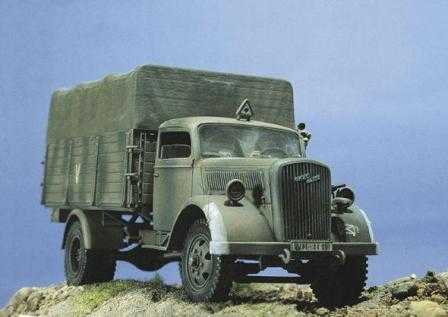

Во время Второй Мировой Войны, когда немцы напали на Россию, они пользовались в основном грузовиками Opel. Это были во всех отношениях более современные машины чем советские ГАЗ-АА, и поначалу немцы даже смеялись и подшучивали над ними, мол, русские ездят на американском хламе 20-ых годов.

Но когда немцы близко столкнулись с нашим бездорожьем, они поняли в чём превосходство нашей легкой Полуторки перед их тяжелым грузовиком Opel.

У ГАЗ-АА Полуторки отсутствовал бензонасос, бак располагался сверху, и бензин поступал в двигатель самотеком, и плюс к этому, были установлены простые механические тормоза. Всё это делало автомобиль максимально ремонтопригодным в полевых условиях, и буквально на коленках все неисправности устранялись, достаточно было лишь применить русскую смекалку.

Кстати, двигатели от Полуторок впоследствии стали устанавливать на командирские джипы ГАЗ-67, отсюда и отсутствие проблем с запчастями.

У немецкой же армии было безумное разнообразие всевозможной техники, и каждому автомобилю были нужны детали именно этой определённой модели.

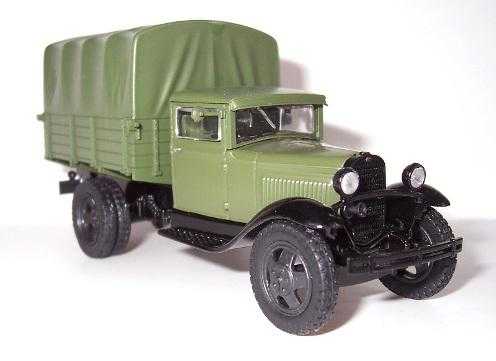

Полуторкой ГАЗ-АА прозвали за его грузоподъёмность в 1,5 тонны. Это легендарный автомобиль прошедший всю войну, он был, в буквальном смысле, универсальным солдатом выполняющим любые задания. Да, в начале 40-ых по сравнению с немецкими Opel это были уже морально и технически устаревшие модели, но вместе с тем их неоспоримым достоинством была простота в обслуживании и неприхотливость к топливу.

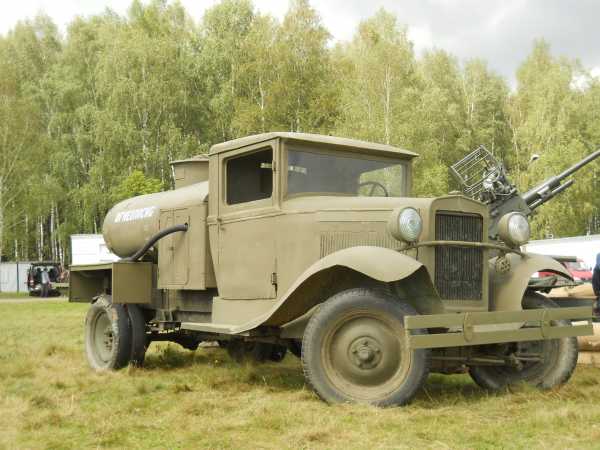

Не секрет, что все создаваемые в Советском Союзе машины изначально создавались именно для войны. Помимо постановки машины на учет в государственную инспекцию, она становилась на учет в военкомат, и на случай войны она призывалась на военную службу вместе с водителем.

Во время войны для экономии железа будка ГАЗ-АА Полуторки выполнялась из листов фанеры. Это по современным меркам очень тесная кабина, и в ней мог разместиться лишь человек не большой комплекции (правда стоит сказать, что 60 лет назад и люди были поменьше в размерах).

На приборной панели у Полуторки были в принципе те же самые приборы, что и на современных моделях грузовиков, за отсутствием, разве что, датчика температуры воды.

Время, когда пора остужать двигатель и менять воду, водитель определял самостоятельно, что называется «на глазок». Среди водителей были и народные умельцы, которые умудрялись прикреплять обычный градусник к радиатору, затем чтобы из салона наблюдать за температурой охлаждающей жидкости.

ЗИС-5В

Общий вклад завода ГАЗ в победу трудно переоценить! Во время войны завод полностью переориентировался на выпуск военной техники. Лозунг: «Всё для фронта, всё для победы!» здесь был актуален как никогда . В кратчайшие сроки завод ГАЗ, как и многие другие заводы по всей стране, перестроился на выпуск военной продукции. Автомобили ГАЗ-АА, автомобили ЗИС-5 стали выпускать даже бывшие ранее тракторными и комбайновыми заводы.

На «дороге жизни», ведущей в блокадный Ленинград через Ладогу, был поставлен памятник Полуторке, как главному грузовику, спасшему тысячи людских жизней. Именно на нём, благодаря его не большому весу, по льду озера доставлялись различные грузы (продукты питания, медикаменты, запчасти и сырьё для заводов) в осаждённый город.

До наших дней дожили лишь немногие автомобили ГАЗ-АА. Но до сих пор поисковые команды находят в лесах, озёрах и болотах Полуторки военных лет, и после тщательной и кропотливой реставрационной работы в мастерских отдельных энтузиастов некоторые из них даже оживают.

Есть несколько символов победы в Великой Отечественной войне, которые останутся в нашей памяти на многие поколения вперёд. Автомобиль ГАЗ-АА Полуторка служил рабочей лошадкой по всему Советскому Союзу, горел, тонул, взрывался. Не зря до сих пор останки Полуторок с пробитой кабиной находят повсюду. Мужественно пройдя испытание войной, Полуторка, как автомобиль труженик, стал символом послевоенной России.

Как известно, серьезные бизнесмены стремятся приобретать запчасти для грузовых машин только у проверенных и надежных поставщиков. Компания «ТМК» почти 20 лет работает на рынке запчастей, и за это время доказала клиентам свою надежность в качестве постоянного партнера, поставщика запчастей для грузовой техники. Вы можете купить запасные части МАЗ, КаМАЗ и другой спецтехники, в т.ч. редкой и сложной конструкции, в любых количествах по самым выгодным ценам. Заключить договор на поставку запасных частей на постоянной основе с таким поставшиком, как компания «ТМК», означает создать надежный тыл в обеспечении любой транспортной компании самым важным — запчастями.

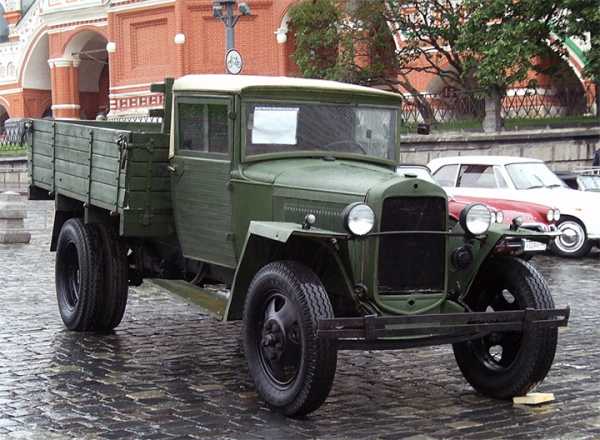

ГАЗ-АА – легендарная советская «полуторка», прошедшая через Великую Отечественную войну

Грузовой автомобиль ГАЗ-АА – это легендарная машина довоенной и военной эпохи СССР. Данный грузовик производился с 1932 года на Горьковском автомобильном заводе. Название ГАЗ-АА было выбрано вовсе не случайно, так как машина является копией американского грузовика Форд-АА, партия которых была куплена Советским Союзом. Именно на основе «американца» и был построен грузовик ГАЗ-АА, который впоследствии неоднократно модернизировался.

История появления первого ГАЗ-АА

В начале 1930-х годов советская автомобильная промышленность находилась в зачаточном состоянии, точнее её практически не было. Руководство страны решило купить в США лицензию на производство простых и недорогих в обслуживании Форд-АА. Горьковский автомобильный завод на то время был самым крупным машиносборочным предприятием, поэтому процесс сборки советского грузовика было решено наладить именно там.

Так как устройство ГАЗ-АА было очень простым, советские инженеры конструкторы достаточно быстро заменили американские узлы отечественными, которые разрабатывались в местном конструкторском бюро. Это помогло нарастить производство, некоторые детали из США приходилось раньше ждать по несколько месяцев. Серийное производство советского грузовика началось в 1932 году, причём темп сборки сразу был очень высоким. В сутки с конвейера завода сходило около 60 новых грузовиков.

Советский ГАЗ-АА отличался от своего американского прообраза по целому ряду причин:

Картер сцепления было решено сразу заменить литым, так как американский жестяной картер казался слишком хрупким;
Червячный рулевой механизм был усилен;
Карбюратор получил воздушный фильтр, которого не было на американском грузовике;
Кузов ГАЗ-АА был разработан заново по отечественным чертежам.

Через несколько лет советским конструкторам удалось разработать уникальный самосвальный вариант ГАЗ-АА. В отличие от традиционных самосвалов с поднимающимся кузовом, самосвальная полуторка имела более простой алгоритм работы. За счёт формы днища кузова, груз просто сползал через открытый задний борт машины.

Особенности конструкции полуторки ГАЗ-АА

Мощная рама ГАЗ-АА получила рессорные подвески спереди и сзади. Отсутствие амортизаторов делало данный грузовик очень жёстким и неустойчивым, хотя о подобных нюансах никто в те годы даже не задумывался. Любой автомобиль тогда воспринимался как чудо, поэтому никто не обращал внимания на примитивную конструкцию подвески. Зато ломалась она достаточно редко, что и было неоднократно продемонстрировано в ходе Великой Отечественной войны.

Двигатели ГАЗ-АА всегда отличались простотой конструкции, высокой надёжностью и ремонтопригодностью. Их особенностью являлось то, что они прекрасно работали на самом плохом бензине и даже на керосине. Этим в настоящее время пользуются автомобильные коллекционеры, у которых имеются раритетные ГАЗ-АА. Низкооктановое топливо сейчас достать невозможно, а вот керосин продаётся свободно.

Полностью на отечественные комплектующие сборка ГАЗ-АА перешла в 1933 году. Хотя многие считают, что кабина ГАЗ-АА была деревянной, её изготавливали из дерева только до 1934 года. Потом она стала металлической с крышей из брезента. Главные недостатки ГАЗ-АА заключались в следующем:

Ненадежный стартер и аккумулятор. Стартер лопался через 5-6 месяцев, а аккумулятор к этому времени тоже выходил из строя, поэтому машину обычно заводили кривым стартером;
Отсутствие амортизаторов тоже доставляло много неудобств водителям;
Острая нехватка шин приводила к тому, что прямо на заводе задний мост комплектовался только двумя колёсами, вместо четырёх, что негативно сказывалось на грузоподъёмности и устойчивости.

Несмотря на некоторые недостатки конструкции, технические характеристики ГАЗ-АА были достаточно высокими для своего времени. Грузовик стал самым массовым советским автомобилем в военные и довоенные годы. На шасси ГАЗ-АА устанавливали множество различных установок, цистерн, автолабораторий и специальных машин. Знаменитая «Катюша» устанавливалась именно на шасси ГАЗ-АА.

Модернизация ГАЗ-АА в 1938 году

В 1938 году автомобиль ГАЗ-АА был серьёзно модернизирован. Главным нововведением стал новый двигатель ГАЗ-ММ. Новый мотор был значительно мощнее, что позволило увеличить максимальную скорость машины. Кроме мотора, модернизированная «полуторка» получила более надёжный и современный рулевой механизм и кардан на игольчатых подшипниках.

Машина до войны широко использовалась в различных отраслях сельского хозяйства. На то время грузоподъёмность в 1,5 тонны считалась оптимальной, так как более мощных грузовиков просто не было в Советском Союзе. Впрочем, во многих отраслях сельского хозяйства быстро придумали, как увеличить грузоподъёмность машины. Для этого размеры кузова просто увеличивали путём наращивания бортов.

Технические характеристики ГАЗ-АА

Советский заднеприводный грузовик ГАЗ-АА имел классическую переднемоторную компоновку и следующие технические характеристики:

Длина машины – 5 335 мм;
Ширина – 2 030 мм;
Высота – 1 870 мм;
Снаряженная масса – 1 810 кг;
Двигатель устанавливался на машины до 1938 года. Имел рабочий объём 3 285 куб/см и мог развивать максимальную мощность в 40 л/с;
Система охлаждения двигателя работала на воде;
Трансмиссия была механической;
КПП четырехскоростная.

После 1938 года ГАЗ-АА был переименован в ГАЗ-ММ. Во время Великой Отечественной войны грузовики ГАЗ-ММ было решено упростить, поэтому кабины начали изготавливать из дерева. Металл нужен был для строительства танков.

Основные модификации на базе ГАЗ-АА и ГАЗ-ММ

На шасси ГАЗ-АА и его усовершенствованной модификации ГАЗ-ММ выпускались следующие модели грузовиков:

ГАЗ-ААА – интересный образец грузового автомобиля повышенной проходимости. Имел три оси и колёсную формулу 6х4. Данный оригинальный грузовик был создан на базе американского грузовика «Форд-Тимкен». Машина была способна перевозить грузы до 2 тонн весом. Но в связи со сложностью конструкции данный грузовик выпускался очень незначительным тиражом. Трехосные грузовики данной модификации выпускались с 1934 по 1943 годы. В 1937 году машина получила двигатель от ГАЗ-ММ;
БА-10 — небольшая партия броневиков на шасси ГАЗ-мм. Так как осенью 1941 года на Ижорском заводе осталась небольшая партия бронекорпусов, было решено установить их на шасси ГАЗ-ММ. Готовые бронеавтомобили были собраны к весне 1942 года, и поставлялись только на Ленинградский фронт;
ГАЗ-410. Самосвал на шасси ГАЗ-АА. Выпускался с 1934 по 1946 годы. Имел грузоподъёмность в 1,2 тонны. Данные грузовики были очень востребованы в строительной сфере, так как не нуждались в специальном персонале для разгрузки;
ГАЗ-42. Интересная модификация, работающая на дровах. Выпускалась с 1938 по 1950 годы. Мощность данной модификации равнялась 35 л/с, а грузоподъёмность была около тонны. В реальности грузоподъёмность была около 800 кг, так как с собой постоянно возился запас дров, весом около 200 кг;
ГАЗ-43 – такая же газогенераторная модель, как и ГАЗ-42, только работала эта модификация на угле. Газогенераторная установка была более миниатюрной, чем у ГАЗ-42;
ГАЗ-44 – данная модификация работала на газе;
НАТИ-3 – полугусеничная модификация. Серийно не выпускалась;
ГАЗ-60 – полугусеничная модификация;
ГАЗ-03-30. Самый известный советский автобус 1930-1940-х годов. Отличался 17-местным кузовом, который был сделан из дерева и обшит металлом;
ГАЗ-55 – специальная модификация, представляющая собой санитарный автомобиль.

Кроме того, с 1932 по 1941 годы выпускался пожарный автомобиль ПМГ-1.

Советский грузовик ГАЗ-АА навсегда останется в памяти людей, так как он постоянно мелькает в военных хрониках. Именно эти грузовики внесли свой весомый вклад в победу над фашистской Германией.

warways.ru
