Фронтовой бомбардировщик Су-34. Летно-технические характеристики

19:0304.06.2015

(обновлено: 19:42 04.06.2015)

573533361

Минобороны РФ подтвердило аварию фронтового бомбардировщика Су-34, который перевернулся при посадке на аэродром под Воронежем, летчики живы.

Минобороны РФ подтвердило аварию фронтового бомбардировщика Су-34, который перевернулся при посадке на аэродром под Воронежем, летчики живы.

Истребитель-бомбардировщик Су-34 предназначен для нанесения точных ракетно-бомбовых ударов по наземным целям противника в оперативной и тактической глубине, а также поражения воздушных целей противника.

Минобороны подтвердило аварию Су-34 при посадке под ВоронежемРазработка самолета велась с начала 1980-х годов в Опытном конструкторском бюро им. П. О. Сухого (Публичное акционерное общество "Компания "Сухой"). Новая ударная машина четвёртого поколения разрабатывалась под шифром Т-10В (впоследствии самолёту присвоили официальное наименование  Су-27ИБ, т.е. "истребитель-бомбардировщик"), а предсерийный вариант получил название Су-34.

Первоначально работы над Т-10В шли в направлении модификации двухместного самолета Су-27УБ, в практически не измененную конструкцию планера которого предполагалось вписать новое радиоэлектронное оборудование и вооружение.

Затем для повышения эффективности боевого применения и безопасности полетов было принято решение о размещении экипажа истребителя-бомбардировщика — летчика и штурмана-оператора — рядом (как на фронтовом бомбардировщике Су-24), вместо прежней схемы "тандем". Для обеспечения заданной дальности полета была спроектирована система дозаправки топливом в воздухе. Все эти мероприятия повлекли за собой перекомпоновку всего самолета, и особенно головной части фюзеляжа.

Проектирование было в основном закончено к 1990 году. Первый вылет опытной машины состоялся 13 апреля 1990 года. Подготовка к серийному производству нового истребителя-бомбардировщика была развернута на Новосибирском авиационном заводе имени В.П. Чкалова. Постройка первого самолета серийным заводом была завершена в конце осени 1993 года, и 18 декабря летчики-испытатели подняли его в первый полет. Летом 1994 года эта машина впервые была публично продемонстрирована на международном авиакосмическом салоне в Париже.

Планер Су-34 выполнен по схеме "интегральный продольный триплан" и имеет ярко выраженную интегральную компоновку. Крыло, интегрально сопряжённое с фюзеляжем, трапециевидное и имеет стреловидность по передней кромке 42 градуса.

Создателями Су-34 был учтен опыт боевого применения авиации на малых высотах. Кабина экипажа этого самолета выполнена (впервые в мировой практике на машинах данного класса) в виде броневой титановой капсулы. Вход в нее осуществляется не традиционно через верхний фонарь (он в процессе эксплуатации открывается только для обслуживания и демонтажа катапультных кресел), а через нишу передней опоры шасси с помощью встроенного трапа. Защиту получили также и другие жизненно важные элементы конструкции, в частности расходный топливный бак и двигатели. Общая масса элементов конструкционной защиты составила 1480 килограмм. Все это в сочетании со средствами защиты, реализованными еще на самолете Су-27, обеспечило Су-34 высокую степень выживаемости в маловысотном полете над территорией, насыщенной средствами противовоздушной обороны.

В хвостовой части фюзеляжа, между двигателями расположен отсек с радиоэлектронным оборудованием, что заставило конструкторов перенести контейнер тормозного парашюта с хвостового конуса на верхнюю часть фюзеляжа, сделав его выдвижным, "клавишного" типа.

На каждой консоли крыла имеются узлы установки четырех пилонов (в том числе одного на торце крыла) для подвески вооружения. Топливная система самолета состоит их четырех баков увеличенного объема (трех — в фюзеляже и центроплане и одного — в консолях крыла), насосов подкачки и перекачки топлива и топливомерно-расходомерной аппаратуры.

Пилотажно-навигационный комплекс включает инерциальную навигационную систему, скомплексированную с приемником спутниковой навигационной системы, а также средства радионавигации.

Технические характеристики

Экипаж – 2 человека;

Нормальная взлетная масса — 39 000 кг;

Максимальная взлетная масса — 45 100 кг;

Максимальный вес боевой нагрузки — 8 000 кг;

Длина самолета — 23,34 м;

Высота самолета — 6,36 м;

Размах крыла — 14,70 м;

Максимальная скорость полета:

у земли — 1 400 км/ч,

на высоте — 1 900 км/ч.

Практический потолок — 14 650 м;

Дальность полета, без дозаправки/ с дозаправкой — 4 500/ 7 000 км;

Количество точек подвески – 12.

Вооружение самолета размещается на 12 точках подвески и включает встроенную 30-мм авиационную пушку со 150 снарядами, управляемые ракеты "воздух — воздух" четырех типов, управляемые ракеты "воздух — поверхность", авиационные бомбы, в том числе корректируемые, разовые бомбовые кассеты и неуправляемые снаряды.

Материал подготовлен на основе информации РИА Новости и открытых источников

ria.ru

Самолет СУ-34: характеристики, фото, боевое применение

Как известно, основная задача боевой авиации – разрушение инфраструктуры врага, его живой силы, укреплений, техники и прочих важных целей. Эти операции выполняют бомбардировщики, которые в свою очередь делятся на тактические и стратегические. Первая группа самолетов наносит удары по фронту противника и его ближайшему тылу. Однако в наше время границы между фронтовым бомбардировщиком, штурмовиком и истребителем практически нет, поскольку многоцелевые самолеты – это уже реальность, а не фантастика. Эти воздушные судна обладают способностью осуществлять как бомбардировку, так и проводить поединки в небе. Самым новым российским фронтовым бомбардировщиком является хорошо уже известный СУ-34, характеристики которого и будут рассмотрены в статье.

Историческая справка

Советский Союз эпохи 1980-х годов мог похвалиться такими машинами, как СУ-24, МиГ-27 и СУ-17. Эти боевые единицы были разработаны и созданы еще в 1970-х годах, но уже через десять лет начали устаревать. И потому советскими руководителями было принято решение создать новый фронтовой бомбардировщик - СУ-27.

Машина получила несколько нововведений, которые оказались совсем не по душе военным, однако эти новинки все равно были внедрены на практике. В 1990 году проектирование судна завершили и даже построили прототип, но после развала СССР работы по данному проекту свернули по понятным причинам.

В 1992 году будущий фронтовой бомбардировщик СУ-34, характеристики которого на тот момент были абсолютно передовыми, был показан представителям средств массовой информации. Серийная модель была поднята в воздух уже в 1994 году в Новосибирске. Испытания на государственном уровне начались в 2006 году, а через пять лет были завершены. В 2014 году СУ-34 (характеристики будут приведены ниже) официально приняли в боевой парк ВВС РФ.

Основная информация

Описываемый самолет изначально создан для осуществления бомбовых ударов в оперативном и тактическом тылу врага, причем вне зависимости от погодных условий и времени суток. При этом для судна не помеха работа на малой высоте. Кроме того, машина способна биться в воздухе с другими самолетами и уничтожать их.

Что еще можно рассказать о СУ-34? Характеристики его гласят, что он спроектирован на основе нормальной аэродинамической схемы. В наличии дополнительное переднее горизонтальное оперение, два турбореактивных двигателя со специальными форсажными камерами, а также вертикальное двухкилевое оперение. Оперение хвоста – цельноповоротное. Передняя стойка шасси оборудована двумя колесами, а главные стойки – четырьмя.

Кабина и устройство

Вход в нее расположился в носовой стойке шасси в нише. Сама кабина закрыта броней из титана, толщина которой равна 17 мм. Точно также защищен и бак для горючего. Фонарь используется лишь для осуществления технических работ. Суммарный вес кабины равен 1,5 тоннам. Внутри нее есть зона отдыха, аптечка, питьевая вода, биотуалет и даже микроволновая печь. Для экстренной эвакуации экипажа предусмотрена пара катапультных кресел. Каждый член команды обеспечен специальным спасательным набором, в котором обязательно есть спасательный плот, радиомаяк, запас продуктов питания, медикаменты и снаряжение.

Передняя часть самолета имеет радиолокационную станцию, закрытую обтекателем. Кроме того, спереди машины есть и штанга для дозаправки бомбардировщика в воздухе.

В хвосте СУ-34, характеристики которого можно смело назвать приемлемыми, есть два отсека с моторами. Каждый силовой двигатель оборудован системой тушения пожара. Самолет имеет четыре бака для топлива общей емкостью свыше 12 000 литров.

Вооружение

СУ-34, технические характеристики которого обеспечивают ему высокую степень надежности, оснащен 30-мм пушкой ГШ-301, а также имеет 12 точек для подвески разных видов оружия, среди которого значатся:

  • Управляемые ракеты.
  • Бомбы.
  • Ракеты средней и малой дальности.
  • Радиобуи.

Показатели

Итак, каковы параметры СУ-34? Технические характеристики он имеет следующие:

  • Длина – 23,3 метра.
  • Размах крыла – 14,7 метра.
  • Площадь крыла – 62 метра.
  • Предельно допустимая взлетная масса – 45 000 кг.
  • Масса боевой нагрузки – 8 тонн.
  • Максимально возможная скорость полета – 1900 км/ч.
  • Тип моторов – АЛ-31Ф.
  • Тяга в момент форсажа – 2×12 800 кгс.
  • Максимальная скорость перемещения возле земли – 1400 км/ч.
  • Максимальная высота полета – 15 000 метров.
  • Дальность полета при условии полной заправки – 4000 километров.

Эксплуатация на практике

СУ-34, боевое применение которого состоялось во время военных событий на Северном Кавказе и в Грузии, имеет не совсем положительные оценки своих возможностей в реальном бою. Так, одной лишь РЛС явно оказалось недостаточно для быстрого и точного обнаружения вражеских целей и потому самолет необходимо оснастить специальными тепловизорами и телевизионными системами. К сожалению, самолет был одним из лучших на планете в эпоху 1980-х годов, но в наши дни его технические возможности уже несколько ограничены, а многие системы и вовсе требуют значительной модернизации.

fb.ru

Основные характеристики фронтового бомбардировщика Су-34. Справка

13:2005.05.2008

(обновлено: 19:06 25.07.2008)

707142

Фронтовой бомбардировщик Су‑34 является результатом последовательного воплощения в жизнь концепции создания на базе конструкции истребителя Су‑27 целого семейства боевых машин. Су‑34 предназначен для решения задач боевого применения по воздушным, наземным, морским и надводным целям.

Новый многофункциональный самолет Су-34 примет участие в тренировке воздушной части парада Победы на Красной площади в Москве в понедельник 5 мая, сообщил РИА Новости помощник главкома ВВС по информационному обеспечению полковник Александр Дробышевский.

Фронтовой бомбардировщик  Су‑34  является результатом последовательного воплощения в жизнь концепции создания на базе конструкции истребителя Су‑27 целого семейства боевых машин. Су‑34 предназначен для решения задач боевого применения по воздушным, наземным, морским и надводным целям, при ведении автономных и групповых действий днем и ночью, в простых и сложных метеоусловиях и в условиях воздействия помех, создаваемых противником, огневого и информационного противодействия, а также ведения воздушной разведки.

 Работы по его созданию начались с постановления правительства СССР в июне 1986 года. В его основу была положена концепция универсального самолёта, объединившего в себе требования высокой маневренности и скорости с одной стороны, и большой боевой нагрузки и дальности полета с другой. Новая ударная машина четвёртого поколения разрабатывалась под шифром Т‑10В (впоследствии самолёту присвоили официальное наименование  Су ‑27ИБ, т.е. "истребитель‑бомбардировщик"), а предсерийный вариант получил название Су - 34.

 Отличительными особенностями самолета являются двухместная бронированная кабина (капсула), большой радиус действия, новые высокопроизводительные компьютеры, цветные жидкокристаллические индикаторы, приемник спутниковой навигации и новый цифровой комплекс средств связи. СУ‑34 выполнен по схеме «триплан» с цельноповоротным передним горизонтальным оперением. Самолет имеет увеличенную емкость внутренних топливных баков, обеспечивающую, без применения ПТБ, практическую дальность полета 4000 км (вдвое больше, чем у СУ‑24 или F‑15Е). С тремя дозаправками СУ‑34 способен преодолеть расстояние 14 тыс. км, что соизмеримо с дальностью самолетов стратегической авиации.

 Первый полет экспериментальной машины состоялся 13 апреля 1991 года в Жуковском. В 1993‑1999 годах были произведены несколько предсерийных самолетов, используемых для различных испытаний в летно‑исследовательском институте им. Громова (ЛИИ) и центрах боевого применения и переучивания личного состава (ЦБПиПЛС) ВВС России.

В ВВС России фронтовой бомбардировщик полностью заменит Су‑24.

На Западе Су‑34  получил наименование Fullback ‑‑ «защитник».

Летно-технические характеристики Су-34

Экипаж ‑ 2 человека.

Габариты:

- размах крыла ‑ 14,7 м

- длина самолета ‑ 22 м

- высота самолета ‑ 5,93 м

Двигатели ‑ 2 / ТРДФ АЛ‑35 (АЛ‑31Ф)

Масса (в тоннах):

- взлетная нормальная ‑ 39 000

- взлетная максимальная ‑ 44 360

Максимальная боевая нагрузка ‑ 8000 кг (самого разного назначения - от свободно падающих фугасок до крылатых ракет и гидроакустических буев; последнее ‑ в варианте морской машины берегового базирования).

Скорость:

- максимальная у земли ‑ 1 400 км/ч

- максимальная на высоте ‑ 1 900 км/ч

Практический потолок ‑ 17000 метров.

Дальность полета: перегоночная дальность ‑ 4 500 км.

Радиус действия ‑ 600 ‑ 1 130 км.

Максимальная эксплуатационная перегрузка ‑ 7g.

Вооружение самолета размещается на 12 точках подвески и включает встроенную 30‑мм авиационную пушку со 150 снарядами, управляемые ракеты "воздух ‑ воздух" четырех типов, управляемые ракеты "воздух ‑ поверхность", авиационные бомбы, в том числе корректируемые, разовые бомбовые кассеты и неуправляемые снаряды.

Материал подготовлен на основе информации РИА Новости и открытых источников

Все справки>>

ria.ru

Легендарные самолеты Су-34: технические характеристики

Особой «отраслью» военной авиации являются ее бомбардировщики. Предназначение этих самолетов ясно из их названия: они используются, чтобы поражать наземные и наводные цели противника, используя для этого широкий ассортимент бомб и ракет. На сегодняшний день дальняя стратегическая бомбардировочная авиация представлена Ту-95МС и Ту-160, «дальняком» Ту-22М3, а также фронтовыми «бомберами». В роли последних выступают самолеты Су-34 и Су-24. Они выполняют тактические функции.

Насколько оправдано их существование?

Важно понимать, что в современной боевой авиации отличить штурмовик от бомбардировщика или даже многоцелевого истребителя бывает очень непросто, так как они очень схожи меж собой как по облику, так и по спектру задач, которые могут ими выполняться. Но это впечатление ошибочно: в частности, те же самолеты Су-34, хоть и сильно похожи на истребители, в воздушном бою являются чрезвычайно уязвимыми.

Форма им придается лишь для обеспечения высокой аэродинамической эффективности и экономии топлива, что при их большой дальности полета и высокой бомбовой нагрузке – чрезвычайно важное условие. Вместе с тем некоторые современные истребители (например, отечественный Т-50 или «американец» Ф-35) вполне могут быть использованы в качестве бомбардировщиков. Но специализированные «бомберы» все же лучше подходят для исполнения этой роли, так как обладают большим радиусом действия и могут нести на себе большое количество мощных бомб и/или ракет.

Современное положение дел

Заметим, что у блока НАТО специализированных бомбардировщиков, коими являются самолеты Су-34, не осталось в принципе, так как их место заняли универсальные самолеты. Например, последний специализированный Lockheed F-117 был порезан на металл еще в 2008 году. Роль тактических бомбометателей в радиусе прифронтовой полосы отныне возложена на F-15E и F-16, на флоте для этих задач используется F/A-18, он же «Хорнет».

На этом фоне наша страна стоит особняком, имея сразу два специализированных бомбардировщика: Су-24 и Су-34. Сегодня мы поговорим о наиболее современной модификации. Причем модель самолета Су-34 уникальна, так как сочетает в себе черты штурмовика и бомбардировщика. В отличие от американцев, которые хотели сделать «вундерваффе» в лице Ф-22, наши инженеры пошли по пути наибольшей целесообразности, в результате чего новая машина эффективно выполняет все свои задачи.

Фронтовой бомбардировщик Су-34

Сегодня на этот самолет возлагают большие надежды, так как он должен обеспечивать основную мощь ударной авиации страны. Бортовое оснащение машины таково, что она может использовать всю существующую отечественную номенклатуру оружия класса «воздух — поверхность». Изначально самолеты Су-34 создавались для замены старых Су-24М. В настоящее время производство этой техники является одним из приоритетных направлений всей оборонной промышленности, на эти цели выделяются немалые средства. И поспорить с таким утверждением весьма сложно.

Если во время приведения к миру грузин наша армия имела в распоряжении всего два таких самолета, то, по состоянию на середину 2015 года, их в войсках насчитывалось 69 единиц. На майском Параде Победы было замечено 14 таких машин. Есть информация, что всего этих самолетов у нашей страны должно быть не меньше 150-200 штук.

Начало разработки

Увы, но даже легендарный самолет Су-34 не является чисто российским изобретением. Его проектирование было начато еще 19 июня 1986 года. Прототип впервые полетел 13 апреля 1990 года. Следует заметить, что советские инженеры не стали разрабатывать новую машину с «чистого листа», воспользовавшись наработками по Су-27. Создавался этот самолет специально для замены уже успевшего значительно устареть Су-24.

«Новичок» предназначался для работы в любое время дня и ночи, в любых погодных условиях, по наземным и наводным (по ситуации) целям. Особенностью новой машины являлось то, что летчики могли намного увереннее противодействовать нападению вражеских самолетов. Конечно, до штурмовика военный самолет Су-34 не дотягивает, но и беззащитной «уткой» не является.

Долгий путь к дебюту

Главным конструктором был назначен Роллан Мартиросов. Как мы и говорили, прототип полетел еще в 1990 году, но вот дальнейший путь машины к принятию на вооружение непростительно затянулся.

Так, основные этапы Государственных ходовых испытаний закончились только в конце 2010 года. И только в 2014 году военный самолет Су-34 был официально принят на вооружение. Что интересно, в серию бомбардировщик пошел… уже с 2006 года! Выпуском занимался холдинг «Сухой» в лице Новосибирского авиационного завода имени прославленного летчика Чкалова. В рамках двух контрактов, заключенных в 2008 и 2012 годах, предполагается поставка 124 самолетов. Начиная с прошлого года, Министерство обороны сообщало, что производство уже вышло на уровень 14-20 самолетов в год. Так, уже в 2014 году было поставлено 18 машин, когда как план предусматривал 16 единиц.

Отличия от прародителя

Как мы и говорили, предшественником бомбардировщика стал Су-27. К слову говоря, по числу заимствований, которые брались именно у него, данный самолет – безусловный лидер. Так, даже в конструкции легендарного Су-47 «Беркут» были использованы наработки по Су-27. Впрочем, мы отвлеклись.

Итак, у «донора» практически без изменений взяли консольные части крыльев, позаимствовали также хвостовое оперение. Впрочем, форма фюзеляжа была значительно изменена во имя улучшения аэродинамических качеств. Но родство все равно видно невооруженным взглядом.

Нос у новой машины значительно удлинили, так как туда не влезала специальная антенна БРЛС. Носовой обтекатель приобрел более сплющенную и закругленную форму. Внутри этой детали также расположена отдельная антенна РЛС. Подфюзеляжных гребней российский самолет Су-34 не имеет.

Кабина и условия работы пилотов

Кабина двухместная, полностью герметичная. Впервые в самолетах этого класса (во всем мире, кстати) она выполнена в виде полностью титановой капсулы с толщиной стенок 17 мм. Остекление ее, по примеру опыта вертолета Ми-24, также бронировано. Во многом такой подход был обусловлен распространившимися ПЗРК, ракеты которых рассчитаны именно на поражение пилотов. Воздух в кабине пилотов отапливается или кондиционируется по ситуации. Впервые была применена схема посадки экипажа «плечом к плечу». Это упрощает взаимодействие между летчиками, снижает утомляемость при выполнении сложных маневров.

Слева располагается летчик, справа - штурман. В отличие от прочих тактических бомбардировщиков, самолет Су-34 (фото которого есть в статье) обладает настолько просторной кабиной, что в ней можно легко вставать и даже ходить. Если перелет длительный, летчики по очереди могут спать в проходе. Есть также микроволновка для разогрева пайка и санузел. Заходят в кабину летчики со стороны кормы, при помощи откидного трапа.

Боевые возможности машины

Считается, что самолет относится к классу 4+. Бортовой компьютер имеет ряд совершенно новых программ, которые позволяют значительно повысить боевую живучесть машины, обеспечивая ее высокую маневренность. Это даст возможность штурману и самому пилоту больше внимания уделять самому бомбометанию.

Самолет отличается великолепными аэродинамическими характеристиками, обладает вместительными баками для топлива, может дозаправляться в воздухе. Наличие высокоэффективных двигателей с высокой экономичностью, а также возможность монтажа дополнительных баков позволяют совершать предельно длительные перелеты. Опыт показывает, что Су-34 может находиться в воздухе не менее 10 часов.

На пилотов нагрузка при этом не превышает стандартную, так как во время полета они могут отдохнуть. Важным отличием этой модели от своего предшественника является полная открытость радиоэлектронного оборудования, а также модульное его исполнение. Благодаря этому, любой компонент бортовой электроники можно заменить на новый, более эффективный аналог. Вообще, эта черта характерна именно для продукции «Сухого», благодаря чему машины этой марки заняли доминирующее положение в ВВС РФ.

Ударные возможности и самозащита

Самолет отличается прицельными приспособлениями высокой разрешающей способности, системой обмена данными с сухопутными подразделениями войск, самолетами и надводными кораблями. Использование этого оборудования позволяет лучше взаимодействовать с различными родами войск и повышать эффективность боевого использования. Как мы и говорили, машина отличается способностью к применению всех современных «умных» бомб и ракет, в том числе использующих многоканальные системы наведения.

Радиолокационное противодействие и системы постановки активных помех – вот еще одна «изюминка», которой отличается самолет Су-34 (характеристики его мы разбираем). Это оборудование резко увеличивает шансы боевой машины на выживание в условиях маневренного боя. С учетом бронированной кабины, жизнь летчиков защищена по высшему разряду. Сегодня специалисты продолжают работы в области улучшения боевых характеристик этого замечательного самолета, делая упор на расширении разнообразия тех средств поражения, которые могут использовать пилоты для поражения врага.

Практическое применение

Этот бомбардировщик уже дважды применялся в ходе реальных боевых действий. Первый эпизод датируется 2008 годом. Два этих самолета с успехом применялись нашей авиацией, подавляя выявленные точки грузинской ПРО. Чтобы помешать вражеским расчетам наводиться на ударную авиацию, легендарный самолет Су-34 также использовался для постановки активных помех. Кроме того, по грузинским «Букам» и С-125 проводились направленные удары специальными ракетами. Основной победой в той войне специалисты признают полное уничтожение вражеской РЛС 36Д6-М, которая была расположена под Гори. Это также заслуга описываемой нами машины.

Основные ТТХ

Напоследок опишем основные технические характеристики рассмотренного нами самолета:

  • Полный размах крыла, метров - 14,7.
  • Общая площадь крыла, м² - 62.
  • Общая длина планера, метров – 22.
  • Максимальная высота фюзеляжа, метров - 5,93.
  • Максимальная взлетная масса, кг - 44 360.
  • Двигатели - 2 ТРДДФ АЛ-31Ф.
  • Максимальная скорость самолета Су-34, км/ч - 1900 км/ч (М=1,6М).
  • Максимальная дальность полета, км - 4500.
  • Высотный потолок, км - 17.
  • Радиус боевого применения, км - 1100.
  • Экипаж – два пилота.

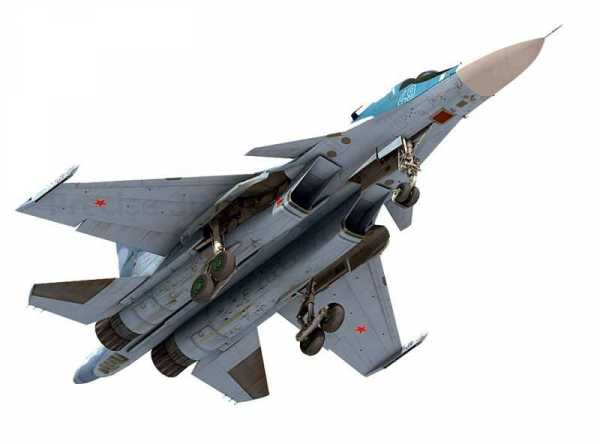

Чем самолет Су-34 (фото его вы видите выше) вооружен? Для ближнего боя может использоваться 30-мм пушка ГШ-301. Стандартный ее боезапас – 180 снарядов. Максимальный вес боезапаса может составлять сразу восемь тонн. Ракеты и бомбы могут крепиться на 12 пилонах. Для противодействия радиотехнической борьбе со стороны противника используется комплекс РЭБ «Хибины».

Вот такой он, самолет Су-34, характеристики которого рассмотрены нами в этой статье.

fb.ru

новейший российский бомбардировщик » Военное обозрение

Наш новый ударный самолет предназначается для поражения точечных сильнозащищенных целей днем и ночью, а также для круглосуточного поиска, обнаружения, классификации и уничтожения надводных и подводных целей в любых метеоусловиях при наличии активного радиоэлектронного противодействия. Су-34 называют непосредственным преемником Су-24, но схожесть индексов и отчасти назначения не должны вводить в заблуждение — между этими боевыми машинами конструкционной преемственности не существует. Су-24 разрабатывался в 1960-е годы как советский ответ на революционное семейство F-111, созданное в стенах американской корпорации General Dynamics. F-111 Aardvark в разных модификациях выполнял целый диапазон задач: от тактического бомбардировщика до разведывательного самолета и бомбардировщика стратегического (FB-111FA) и воплощал в себе несколько революционных технологий, как то: применение двухконтурных ТРД с форсажной камерой, РЛС слежения за рельефом местности и изменяемая геометрия крыла. F-111 оказался настолько удачной машиной, что советские авиаконструкторы решили если не повторить ее, то, во всяком случае, построить самолет с аналогичными возможностями на основе схожих конструкторских решений. Так появился Су-24 — тактический фронтовой бомбардировщик.



Немного статистики
На вооружении ВКС России находятся 83 Су-34 (75 серийных и 8 опытных предсерийных образцов). Один самолет потерян. 4 июня 2015 года при посадке на аэродроме в Воронежской области у Су-34 не раскрылся тормозной парашют. Самолет выкатился за пределы полосы и перевернулся.
Другая родословная

О Су-34 тоже пишут как о фронтовом бомбардировщике, и в этой роли он вполне может использоваться, однако стоит вспомнить, что его прототип на этапе разработки назывался Су-27ИБ. ИБ — значит «истребитель-бомбардировщик». Таким образом, наш ударный флагман — это конструктивное развитие истребителя Су-27, а тот был создан в 1970-е годы в ответ на появление американского истребителя McDonnel Douglas F-15 Eagle. Кстати, на базе F-15 построили истребитель-бомбардировщик, или, как называют его в США, многоцелевой ударный самолет F-15E Strike Eagle («Ударный орел»), который, очевидно, и стоит считать ближайшим американским аналогом нашего Су-34.
Strike Eagle отправился в первый полет в 1986 году, а в 1988-м уже был принят на вооружение. Первый полет раннего прототипа Су-34 — «изделия Т-10В» (он же Су-27ИБ) состоялся 13 апреля 1990 года. Казалось бы, разница по времени между первыми полетами конкурентов была не так уж велика, однако Су-34 приняли на вооружение армии России не два, а 24 года спустя после того, как тот впервые «встал на крыло». Объяснять, по каким причинам наша оборонка сделала такую паузу, представляется излишним.


Бронированный дом
Защищенная титановой броней просторная кабина Су-34 — пожалуй, одна из самых интересных особенностей ударного самолета. В кабине можно сидеть, лежать и стоять. Предусмотрен туалет и мини-кухня с микроволновой печкой. Это беспрецедентный комфорт для самолетов такого класса.


Тем не менее работа сделана, и этому можно только порадоваться. «Трубкозуб» F-111, вдохновивший когда-то создателей Су-24, давно стоит в музеях, а наш героический «бомбер» все еще летает, хотя давно морально устарел. К факторам морального старения Су-24 относится прежде всего его узкая специализация: сейчас в мировой военной авиации существует тенденция к созданию более универсальных платформ. Наш старый бомбардировщик слишком тихоходен и низкоманеврен, для того чтобы иметь какие-то шансы в воздушном бою против современного истребителя. После того как Су-24 был сбит истребителем F-16 турецких ВВС, российское командование приняло решение вести всю ударную работу только под прикрытием истребителей Су-30СМ. Удел Су-24 — наносить ракетно-бомбовые удары по наземным или надводным целям, причем для обеспечения относительной точности ударов самолету приходится (из-за устаревших систем прицеливания) работать с высот, которые досягаемы для легких зенитных средств типа ПЗРК, а они с гораздо большей вероятностью могут оказаться в руках тех же исламистских боевых группировок в Сирии.

Больше колес!

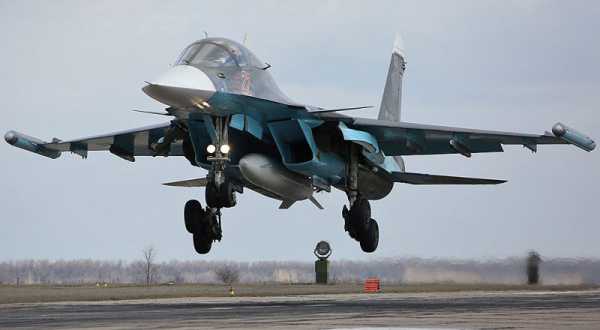

В связи с возросшим весом головной части фюзеляжа (по сравнению с Су-27) была полностью переконструирована передняя стойка шасси. Ее перенесли вперед и изменили схему ее уборки, снабдив также парой колес вместо одного.

Шестикрылый серафим

Су-34, имея своей основой один из лучших отечественных истребителей, несомненно выигрывает у Су-24 в маневренности и способен вести точный огонь по наземным целям, оставаясь на более безопасной высоте. У нового самолета также больше боевая нагрузка (по неофициальным данным, до 12 000 кг против 7500), боевой радиус (1100 км против 560) и максимальная скорость (на большой высоте 1900 км/ч против 1600). При этом Су-34 довольно далеко ушел от Су-27, что заметно даже неискушенному взгляду. Су-34 — «триплан», то есть помимо крыла и стабилизаторов оснащен двумя дополнительными консолями оперения, размещенными впереди крыла. Такая конструкция улучшает маневренность самолета на небольших скоростях. А вот от характерных для Су-27 подфюзеляжных килей было решено отказаться.

Другая эффектная черта — тот самый приплюснутый «нос» (обтекатель РЛС). Эта конструктивная особенность связана с тем, что по сравнению с СУ-27 у Су-34 расширена кабина экипажа. Как и в Су-24, экипаж самолета состоит из двух человек, которые располагаются на стоящих в один ряд креслах. Такая компоновка берет непосредственное начало от разработок по проекту палубного учебно-тренировочного самолета Т-10КМ-2 (также на базе Су-27). Кстати, в F-15E тоже два пилота, однако они сидят друг за другом.


Между креслами предусмотрен проход, в котором один из членов экипажа может прилечь и отдохнуть. Предполагается, что самолет будет совершать и дальние вояжи с дозаправкой в воздухе — для этого предусмотрена выдвижная штанга, так что кратковременный отдых может оказаться нелишним. В задней части кабины расположены туалет и мини-кухня для разогрева пищи. Здесь можно даже встать в полный рост.

Заход в кабину осуществляется не традиционным способом — через фонарь, а по трапу через люк в нише передней опоры шасси. Кстати, из-за изменения конструкции кабины переделана и усилена передняя стойка. В отличие от Су-27, на ней не одно колесо, а два, расположенные рядом друг с другом. Впервые для защиты экипажа кабина была изготовлена в виде титановой бронекапсулы. Кабина герметизирована и «надута» — до высоты 10 000 м экипажу не понадобятся высотные костюмы.

По сравнению с Су-27 в конструкцию внесено много других существенных доработок. Усилено крыло, добавлены две дополнительные точки подвеса для вооружений (12 против 10). В целом Су-34 намного тяжелее своей базовой модели — его максимальная взлетная масса увеличена примерно в полтора раза (до 45 000 кг), что дает возможность нести на борту больше топлива (до 12 000 кг) и больше вооружений.

Для большей защищенности самолета вдобавок к основной РЛС (В004 с пассивной ФАР), расположенной под «утиным» носом, в расширенной кормовой балке установлена дополнительная РЛС, обращенная к задней полусфере. При выявлении в воздухе враждебных целей Су-34 может атаковать их как с помощью стандартной для семейства Су-27 автоматической 30-мм пушки ГШ-30−1, так и с применением управляемых ракет «воздух-воздух» малой (Р-73) и средней (Р-77) дальностей. Номенклатура вооружения класса «воздух-поверхность» достаточно многочисленна и включает в себя как корректируемые авиабомбы типа КАБ-500, КАБ-1500, так и неуправляемые (С-25, С-13, С-8) и управляемые (Х-25, С-25Л, Х-29, Х-31, Х-35, Х-58 (У), Х-59 (М)) ракеты.


Проверка боем
Су-34 способен выполнять боевые задания в любое время суток, в любых погодных и климатических условиях. В настоящее время 12 машин работают в составе российской авиагруппировки в Сирии.

Крылатая электроника

Впрочем, эффективность нанесения ударов зависит в наши дни не только от качества и номенклатуры боеприпасов, но также от систем прицеливания и в целом от «продвинутости» бортового радиоэлектронного оборудования. Кроме РЛС с дальностью обзора по наземным целям 120 км и с возможностью одновременного обстрела четырех целей, БРЭО включает в себя систему радиоэлектронной борьбы «Хибины-10В» (радиотехническая разведка, постановка активных помех), а также тепловизионные и телевизионные системы прицеливания.

Стоит отметить, что именно электроника, в отличие от планера или двигателей, является в каком-то смысле ахиллесовой пятой нашей авиационной, да и в целом оборонной промышленности. Известно, например, что на экспортных версиях российских боевых самолетов, продаваемых в такие страны, как Индия или Малайзия, ставят БРЭО иностранных конструкций. Несмотря на то что Су-34 был официально принят на вооружение лишь в 2014 году, первые партии перспективного ударного самолета стали поступать в войска уже в нулевые годы нынешнего века. В первые годы эксплуатации Су-34 выявились разнообразные «детские болезни» машины, и касались они, в частности, нестабильной работы РЛС и прицельного комплекса, что становилось серьезным препятствием для нанесения высокоточных ударов.

В начале нынешнего десятилетия по итогам первых лет применения, в том числе (неофициально) в ходе российско-грузинского конфликта 2008 года, самолет претерпел модернизацию, получив, в частности, новые высокотемпературные двигатели АЛ-31Ф-М1, обновленную станцию предупреждения об облучении и газотурбинную вспомогательную силовую установку. Сообщают также, что в рамках модернизации были обновлены навигационные и прицельные системы, и их возможности сейчас как раз и тестируются в ходе нанесения воздушных ударов по целям на территории Сирии. Вместе с тем известно, что в КБ «Сухой» разрабатывается новая, модернизированная версия ударного самолета — Су-34М, в которой, в частности, предусмотрена установка более совершенных систем БРЭО. Новая модификация должна быть готова к 2016−2017 годам, а к ее производству приступит тот же Новосибирский авиационный завод, который строит и базовую версию. Впоследствии до уровня Су-34 предполагается модернизировать весь наличный парк Су-34.

Как бы то ни было, до тех пор, пока в серийное производство не запущен Т-50 (Су-50), Су-34 остается наиболее совершенным боевым самолетом, находящимся на вооружении российских ВКС. Обладая множеством серьезных преимуществ перед аналогичными самолетами предыдущего поколения и во многом не уступая иностранным конкурентам (а в чем-то их превосходя), Су-34 несомненно сыграет заметную роль в укреплении обороноспособности страны. А устранение недостатков и недоработок конструкции — это вопрос роста технологической компетенции нашего оборонпрома.

topwar.ru

Российский Су-34 | Журнал Популярная Механика

Каждодневные сводки новостей с Ближнего Востока заставят даже ленивого запомнить модели российских боевых самолетов. Теперь все знают, что наряду с заслуженными ветеранами — Су-24 и Су-25 — в небе Сирии воюет новейший российский бомбардировщик Су-34. Эта авиационная система поставлена на вооружение только в позапрошлом году. Но история самолета оказалась достаточно долгой.

Олег Макаров

Наш новый ударный самолет предназначается для поражения точечных сильнозащищенных целей днем и ночью, а также для круглосуточного поиска, обнаружения, классификации и уничтожения надводных и подводных целей в любых метеоусловиях при наличии активного радиоэлектронного противодействия. Су-34 называют непосредственным преемником Су-24, но схожесть индексов и отчасти назначения не должны вводить в заблуждение — между этими боевыми машинами конструкционной преемственности не существует. Су-24 разрабатывался в 1960-е годы как советский ответ на революционное семейство F-111, созданное в стенах американской корпорации General Dynamics. F-111 Aardvark в разных модификациях выполнял целый диапазон задач: от тактического бомбардировщика до разведывательного самолета и бомбардировщика стратегического (FB-111FA) и воплощал в себе несколько революционных технологий, как то: применение двухконтурных ТРД с форсажной камерой, РЛС слежения за рельефом местности и изменяемая геометрия крыла. F-111 оказался настолько удачной машиной, что советские авиаконструкторы решили если не повторить ее, то, во всяком случае, построить самолет с аналогичными возможностями на основе схожих конструкторских решений. Так появился Су-24 — тактический фронтовой бомбардировщик.


Истребитель-бомбардировщик СУ-34

Размах крыльев, м: 14,7. Длина фюзеляжа, м: 23,3.
Высота, м: 6,0. Площадь крыла, кв. м: 62,0.
Тип двигателя: 2 х ТРД АЛ-31ФМ1. Тяга двигателя нефорсированная, кгс: 2 х 14 000.
Масса взлетная нормальная, кг: 39 000. Масса взлетная максимальная, кг: 44 360.
Максимальная боевая нагрузка, кг: 8000. Максимальная скорость (км/ч) на высоте 11000 м: 1900; на уровне моря: 1400.
Максимальная скорость, М: 1,8. Практический потолок, м: 17 000.
Практическая дальность полета, км: 4500. Боевой радиус действия, км: 600−1130.
Максимальная эксплуатационная перегрузка: 7. Экипаж, чел.: 2.

Другая родословная

О Су-34 тоже пишут как о фронтовом бомбардировщике, и в этой роли он вполне может использоваться, однако стоит вспомнить, что его прототип на этапе разработки назывался Су-27ИБ. ИБ — значит «истребитель-бомбардировщик». Таким образом, наш ударный флагман — это конструктивное развитие истребителя Су-27, а тот был создан в 1970-е годы в ответ на появление американского истребителя McDonnel Douglas F-15 Eagle. Кстати, на базе F-15 построили истребитель-бомбардировщик, или, как называют его в США, многоцелевой ударный самолет F-15E Strike Eagle («Ударный орел»), который, очевидно, и стоит считать ближайшим американским аналогом нашего Су-34.

Немного статистики На вооружении ВКС России находятся 83 Су-34 (75 серийных и 8 опытных предсерийных образцов). Один самолет потерян. 4 июня 2015 года при посадке на аэродроме в Воронежской области у Су-34 не раскрылся тормозной парашют. Самолет выкатился за пределы полосы и перевернулся.

Strike Eagle отправился в первый полет в 1986 году, а в 1988-м уже был принят на вооружение. Первый полет раннего прототипа Су-34 — «изделия Т-10В» (он же Су-27ИБ) состоялся 13 апреля 1990 года. Казалось бы, разница по времени между первыми полетами конкурентов была не так уж велика, однако Су-34 приняли на вооружение армии России не два, а 24 года спустя после того, как тот впервые «встал на крыло». Объяснять, по каким причинам наша оборонка сделала такую паузу, представляется излишним.

Тем не менее работа сделана, и этому можно только порадоваться. «Трубкозуб» F-111, вдохновивший когда-то создателей Су-24, давно стоит в музеях, а наш героический «бомбер» все еще летает, хотя давно морально устарел. К факторам морального старения Су-24 относится прежде всего его узкая специализация: сейчас в мировой военной авиации существует тенденция к созданию более универсальных платформ. Наш старый бомбардировщик слишком тихоходен и низкоманеврен, для того чтобы иметь какие-то шансы в воздушном бою против современного истребителя. После того как Су-24 был сбит истребителем F-16 турецких ВВС, российское командование приняло решение вести всю ударную работу только под прикрытием истребителей Су-30СМ. Удел Су-24 — наносить ракетно-бомбовые удары по наземным или надводным целям, причем для обеспечения относительной точности ударов самолету приходится (из-за устаревших систем прицеливания) работать с высот, которые досягаемы для легких зенитных средств типа ПЗРК, а они с гораздо большей вероятностью могут оказаться в руках тех же исламистских боевых группировок в Сирии.

Бронированный дом Защищенная титановой броней просторная кабина Су-34 — пожалуй, одна из самых интересных особенностей ударного самолета. В кабине можно сидеть, лежать и стоять. Предусмотрен туалет и мини-кухня с микроволновой печкой. Это беспрецедентный комфорт для самолетов такого класса.

Шестикрылый серафим

Су-34, имея своей основой один из лучших отечественных истребителей, несомненно выигрывает у Су-24 в маневренности и способен вести точный огонь по наземным целям, оставаясь на более безопасной высоте. У нового самолета также больше боевая нагрузка (по неофициальным данным, до 12 000 кг против 7500), боевой радиус (1100 км против 560) и максимальная скорость (на большой высоте 1900 км/ч против 1600). При этом Су-34 довольно далеко ушел от Су-27, что заметно даже неискушенному взгляду. Су-34 — «триплан», то есть помимо крыла и стабилизаторов оснащен двумя дополнительными консолями оперения, размещенными впереди крыла. Такая конструкция улучшает маневренность самолета на небольших скоростях. А вот от характерных для Су-27 подфюзеляжных килей было решено отказаться.

Другая эффектная черта — тот самый приплюснутый «нос» (обтекатель РЛС). Эта конструктивная особенность связана с тем, что по сравнению с СУ-27 у Су-34 расширена кабина экипажа. Как и в Су-24, экипаж самолета состоит из двух человек, которые располагаются на стоящих в один ряд креслах. Такая компоновка берет непосредственное начало от разработок по проекту палубного учебно-тренировочного самолета Т-10КМ-2 (также на базе Су-27). Кстати, в F-15E тоже два пилота, однако они сидят друг за другом.

www.popmech.ru

Су-34: лучший самолет несостоявшейся войны

До конца нынешнего года ВВС России пополнятся еще 14 фронтовыми бомбардировщиками Су-34. Об этом сообщило руководство Объединенной авиастроительной корпорации в ходе совещания, прошедшего на авиационном заводе в Комсомольске-на-Амуре, которое посетил заместитель министра обороны по вооружению Юрий Борисов. По словам представителей ОАК, гособоронзаказ на 2014 год по новейшим бомбардировщикам будет выполнен, а уже в следующем году ожидается поставка еще 16 машин.

Очень оптимистичные планы, ведь еще в прошлом году ГОЗ по Су-34 был под угрозой срыва, а Минобороны через суд взыскало с производящего бомбардировщики Новосибирского авиационного завода неустойку за срыв сроков поставки. Остались недовольны первыми серийными «тридцатьчетверками» летный и технический состав Военно-воздушных сил. Претензий предъявлялось много, в частности не работала часть бортового оборудования, были проблемы с комплексами радиоэлектронной борьбы «Хибины» и т. д.

Бесполезен в современном конфликте

Для ВВС России Су-34 – одна из самых ожидаемых машин. Способный наносить удары высокоточным оружием, оснащенный мощной бортовой радиолокационной станцией Ш-141 с фазированной антенной решеткой, эффективным комплексом радиоэлектронного противодействия, тепловизионным и телевизионным каналами обнаружения и сопровождения цели, «тридцать четвертый» должен стать эффективным средством борьбы с наземными целями противника, заменив устаревшие Су-24М.

Опыт августовской войны 2008 года с Грузией, где фронтовая авиация добилась ограниченных результатов, показал, что ВВС России остро нуждаются в бомбардировщике, способном поражать цели высокоточным оружием, не входя в зону поражения ПВО противника. Некоторые эксперты приписывают участие Су-34 из состава 4-го Центра подготовки авиационного персонала в Липецке в конфликте с Грузией. Считается, что на счету этих машин – грузинский радар, пораженный ракетой Х-31. В то же время представитель ВВС России рассказал газете «ВПК», что это не так.

«Су-34 испытали с противорадиолокационной ракетой только в 2010 году. Все пять радаров, которые мы выбили, на счету обычных строевых Су-24», – рассказал изданию офицер ВВС России, участвовавший в конфликте. По его словам, если бы Су-34 смогли воевать в конфликте, то задействовать машины надо было не против радаров, а для уничтожения наземных целей.

«Даже слабая грузинская ПВО «завалила» глицевский Су-24 (Су-24М из состава 929-го ГЛИЦ, сбитый 9 августа) с двумя опытными пилотами, когда тот атаковал позицию артиллерии. На Су-24 не было управляемых бомб или ракет и нормального прицельного комплекса. И экипажу пришлось снижаться под прицелом грузинских ракет и наносить удар», – пояснил газете «ВПК» собеседник.

Су-34 с его высокотехнологичным радаром, теле- и тепловизионным каналами наведения справится в такой ситуации гораздо эффективнее. Но недавний опыт боевого применения новых бомбардировщиков доказал обратное. В интернет-блоге Hard Ingushetia есть фото базового лагеря боевиков «Иммарата Кавказ», уничтоженного авиаударом. Это работа Су-34 ВВС России.

«Су-34 столкнулись с большими трудностями при нанесении удара в сложной горно-лесистой местности. Радар не смог найти цель в таких условиях, а тепловизионный и телевизионный каналы оказались с ограниченным полем зрения. С задачей справились, но с большим трудом», – отметил военнослужащий Южного военного округа, знакомый с ситуацией.

По словам собеседника, основа прицельного комплекса «тридцать четвертого» – высокотехнологичный радар Ш-141 оказался в таких условиях бесполезен. Экипаж не смог найти на картинке, забитой отражением различных объектов на земле, нужной цели, и фронтовой бомбардировщик был вынужден снизиться для поиска объекта. Благо, ПВО у боевиков нет.

Но НПП «Ленинец», создавшее радар, не виновато в такой ситуации. Радар Ш-141 – это уникальное изделие, способное обнаруживать цели с малой ЭПР на дальности 150–200 километров. Су-34, созданный как лучший ударный бомбардировщик холодной войны, способный прорывать на низкой высоте ПВО НАТО и уничтожать как подвижные, так и стационарные цели, бесполезен в современной войне.

От радара к тепловизору и телекамере

Война во Вьетнаме во многом изменила облик современной боевой авиации. В начале конфликта пилоты самолетов, наносившие удары неуправляемыми бомбами и ракетами, прицеливались, используя радар или бомбовые прицелы, но уже в 1973 году цели, обнаруженные по телекамерам и тепловизорам, поражались бомбами и ракетами с телевизионными и лазерными головками наведения.

Главной задачей основного ударного самолета ВВС США 60-х годов F-105 «Тандерчиф» было нанесение удара по радиоконтрастным целям (здания, мосты, колонны техники) ядерными или обычными бомбами со средних высот и на больших скоростях. Для своего времени прицельный комплекс «Тандерчифа», построенный вокруг радара, был произведением искусства. Но во Вьетнаме радиолокаторы оказались бесполезными, пилотам приходилось наносить удары, визуально используя бомбовые прицелы.

С появлением у Северного Вьетнама комплексов ПВО С-75, «Тандерчифам» надо было снижаться на малые высоты, где созданные для сверхзвуковых полетов на средних и больших высотах F-105 часто выходили на критические режимы полета, что приводило к катастрофам, а пилоты просто не успевали вовремя обнаружить цели. Добавили проблем мелкокалиберная зенитная артиллерия (МЗА), пулеметы и появившиеся в конце войны ПЗРК «Стрела», если не сбивавшие, то наносившие значительные повреждения истребителям-бомбардировщикам.

ВВС США пришлось уделить внимание разработке управляемых средств авиационного поражения и прицельных комплексов с оптикой высокого разрешения для обнаружения наземных целей.

На фоне проблем с «Тандерчифами» и «Фантомами» высокую результативность показали истребители-бомбардировщики c изменяемой геометрией крыла F-111 «Адварк». Оснащенные системой огибания рельефа местности «Адварки» на низких высотах ночью и в сложных метеусловиях наносили удары по наземным объектам с уже известными координатами.

В 1973 году американцы провели операцию по уничтожению стратегических целей в Северном Вьетнаме – «Лаинбаккер-2». ВВС США массово применили бомбы с лазерной и телевизионной системами наведения, а также прицельные контейнеры «Пэйв Тэк» и «Пэйв Пенни» для обнаружения целей и наведения высокоточных АСП. Американская ударная авиация выполняла практически все боевые вылеты на средних и больших высотах, подавляя ПВО Северного Вьетнама противорадиолокационными ракетами и РЭБ.

В начале 80-х годов прицельными контейнерами стали оснащаться F-111. По замыслу американских военных «Адварки» должны прорывать ПВО на низкой высоте, используя радар для навигации. Обнаружив цель, выполнить набор, взять ее на сопровождение подвесным прицельным контейнером и поразить управляемой бомбой или ракетой. Так же действовали и европейские истребители-бомбардировщики «Торнадо» IDS, оборудованные таким же прицельным оборудованием.

Так и не повоевав с Советской армией, F-111 и «Торнадо» попрактиковались на Ираке в 1991 году, где столкнулись с большими трудностями. Иракцы сбили МЗА пять действовавших на низких высотах «Торнадо». F-111, работавшие на трех – пяти тысячах метров, обошлись без потерь.

На смену F-111 «Адварк» пришел F-15Е, также участвовавший, но не совсем удачно, в войне с Ираком. «Страйк Игл» изначально создавался для применения высокоточного оружия с использованием новейшего прицельного контейнера LANTIRN. Но в Ираке F-15Е, не получившие контейнеры, наносили удары обычными и кассетными бомбами с низких высот, потеряв от МЗА и ПЗРК несколько машин. Установленная на F-15Е БРЛС AN/APG-70 применялась для ведения воздушного боя, а входящий в состав LANTIRN подвесной контейнер AN/AAQ-13 – для ориентирования и картографирования местности.

В 90-х года в Югославии «Страйк Иглы» уже действовали на высотах в пять-шесть тысяч метров. Сейчас ВВС США модернизировали «Игл», установив обновленный подвесной контейнер «Снайпер» с РЛС с синтезированной апертурой AN/ASQ-236 фирмы Raytheon.

Современный опыт ВВС США и НАТО показывает, что удары по наземным целям из-за угрозы МЗА и ПЗРК наносятся с высоты шесть-семь тысяч метров, стационарное ПВО уничтожается крылатыми ракетами, а ударные машины сопровождают специальные истребители-бомбардировщики, подавляющие ПВО и самолеты РЭБ. Последний раз тактическая авиация бомбила врага с использованием радара в 1993 году в Югославии.

Советский путь

Еще с 60-х годов в ВВС СССР низковысотный прорыв ПВО стал основой боевой работы ударной авиации. Если Су-7 наносили удары, используя визуальные прицелы, то уже более современные Су-17, Миг-23БН и Миг-27 оснащались радиолокационными прицельными комплексами.

Советский ответ на F-111 – фронтовой бомбардировщик с изменяемой геометрией крыла Су-24 наносил удары в сложных метеоусловиях, а также ночью, выполняя прорыв ПВО противника на низкой высоте в режиме огибания рельефа местности. Для поиска целей Су-24 использовал радар, дополненный лазерным дальномером и телевизионной системой.

Су-24 в 1988 году отправились в Афганистан. Здесь результаты оказались не такими положительными и внушающими оптимизм. Из-за применения моджахедами МЗА и ПЗРК «Стингер» Су-24М 755 и 143-го бомбардировочных полков, действующие с советских аэродромов, наносили удары с высоты в шесть-семь тысяч метров обычными свободнопадающими бомбами. Даже модернизированный радиолокационный прицельный комплекс ПНС-24М «Тигр» оказался бесполезным, так как не мог различить маленькие цели на фоне земли.

Попытка применить корректируемые бомбы КАБ-500л и КАБ-1500л провалилась. Мощности телевизионных систем оказалось недостаточно, чтобы различать объекты на земле и брать их на сопровождение. С такими же трудностями столкнулись истребители-бомбардировщики Су-17М и Миг-27. Опыт войны и учений в Европе, а также анализ зарубежных информационных источников заставили командование ВВС СССР заменить Су-24 специализированным под применение высокоточных средств авиационного поражения бомбардировщиком, аналогом американского F-15Е «Страйк Игл».

Новый бомбардировщик должен действовать на низких высотах с набором высоты для поражения цели и последующим снижением. В отличие от американских военных, считавших, что радиолокатор нужен для ориентирования и полетов в режиме огибания рельефа местности, командование ВВС СССР сделало ставку на радиолокационный прицельный комплекс, правда, дополненный более современными телевизионными и лазерными системами.

Западные военные эксперты в 80-х годах считали, что для подавления МЗА и ПЗРК достаточно оснастить ударные машины кассетными боеприпасами, но командование ВВС СССР потребовало забронировать уязвимые места нового бомбардировщика по примеру штурмовика Су-25. Для защиты от истребителей противника и комплексов ПВО стран НАТО перспективный фронтовой бомбардировщик оснащался средствами РЭБ. Все эти требования легли в основу нового самолета, позже ставшего Су-34.

На момент формирования требований в 1989 году новый бомбардировщик, имевший ряд качественных преимуществ перед F-15 и F-111, был бы лучшим самолетом холодной войны в своем классе. Эксперты НАТО планировали работу «Адварков» и «Страйк Иглов» под прикрытием истребителей, самолетов РЭБ и так называемых «Уаилд Визлов», оснащенных для подавления ПВО истребителей-бомбардировщиков F-4.

В ВВС СССР считали, что перспективный фронтовой бомбардировщик должен действовать самостоятельно, не надеясь на помощь. От истребителей и ПВО прикрыться РЭБ и рельефом местности, выйти на цель с помощью радиолокационного прицельного комплекса, поразить ее, а если попал под огонь МЗА и ПЗРК, то вернуться на аэродром. Для реалий 80-х годов и европейского ТВД новый бомбардировщик стал бы прорывной машиной.

Опоздавшая машина

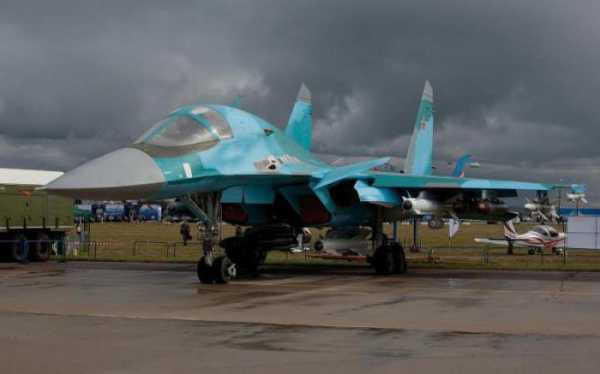

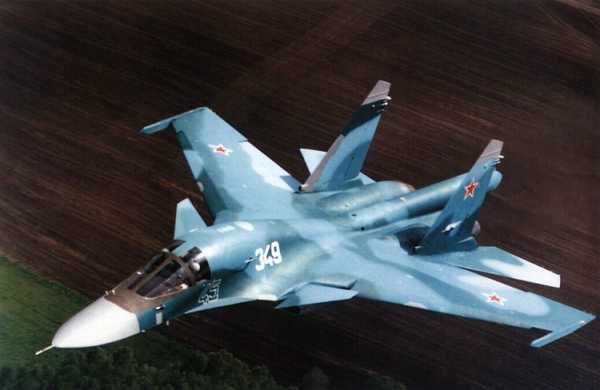

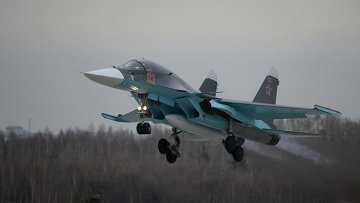

В 1991 году распался СССР. В 1992-м ОКБ Сухого разработало палубный истребитель-бомбардировщик Су-32ФН, ставший через несколько лет Су-34. Первые машины поступили в ВВС в конце 90-х годов, но массовая поставка началась только в 2011-м. Все это время Су-34 так и оставался идеальным фронтовым бомбардировщиком времен холодной войны. Интегрированная аэродинамическая схема с передним горизонтальным оперением (ПГО) обеспечивает устойчивый полет и отличную маневренность на низкой высоте даже с подвощенным вооружением, что очень хорошо показали пилоты 4-го ЦПА на демонстрационных полетах на МАКС-2013.

Мощный радар Ш-141 обнаруживает малоразмерные цели на высотах до четырех тысяч метров, титановая кабина делает пилотов и бортовое радиоэлектронное оборудование неуязвимыми от огня зенитной артиллерии и стрелкового оружия с земли. Комплекс РЭБ «Хибины» защищает фронтовой бомбардировщик не только от авиационных и зенитных ракет, но и от ПЗРК. Для своих задач Су-34 гораздо лучше F-15Е. Но сейчас концепция ударных самолетов изменилась и достоинства Су-34 стали его недостатками.

Современные ударные машины, избегая огня с земли, забираются на высоты пять-шесть тысяч метров. На такой высоте Су-34 сразу теряет преимущество в работе радиолокационного комплекса, неспособного различать малозаметные цели – одиночные машины и бронеобъекты, группы людей и полевые укрепления, скрытые рельефом местности.

Но и снижение до двух-трех километров не гарантирует обнаружение таких целей, что и доказало недавнее боевое применение в Ингушетии. Тут нужны телекамеры и тепловизоры, которые у Су-34 не отличаются высокими возможностями, значительно уступая не только современному американскому «Снайперу», но и устаревшему LANTIRN и более дешевому французскому «Дамоклу». При этом по весу и габаритам, а также энергопотреблению прицельный комплекс Су-34 в несколько раз превосходит умещающиеся в подвесных контейнерах иностранные аналоги.

Даже забронированные штурмовики Су-25 с простым бортовым радиоэлектронным комплексом часто становились жертвой огня ПВО и ПЗРК как в Афганистане, так и в Грузии. Кабина спасет пилотов, но в случае поражения зенитной ракетой, огнем стрелкового оружия и малокалиберной артиллерии важных систем самолет придется покинуть. Спасти Су-34 может только полет на недосягаемой высоте, но броня лишь увеличивает вес машины и приводит к лишнему расходу топлива, снижению дальности полета и веса боевой нагрузки. ВВС США и стран НАТО уже давно пришли к выводу, что надо не бронировать самолет, а снизить до минимума возможность его поражения.

Многие авиационные эксперты, не отрицая проблем, говорят, что для большой войны с высокотехнологичным противником вроде США и НАТО Су-34 сможет реализовать все свои возможности по низковысотному прорыву. Современные самолеты ДРЛО типа американского Е-3 «Сентри» легко обнаружат даже прикрывшийся помехами Су-34 на фоне земли. Мультиспектральные ПЗРК типа испытывающихся сейчас моделей американского «Стингера» и французского «Мистраля» гарантированно поразят фронтовой бомбардировщик, так что все равно придется уходить на большие высоты.

Комплексы РЭБ противника, если не «задавят», то создадут большие проблемы для Ш-141, поэтому придется применять оружие только по тепловизионному и телевизионному каналам наведения. Работа радиолокационного прицельного комплекса с учетом современных средств радиотехнической разведки станет демаскирующим фактором для бомбардировщика, предупреждающего противника о его присутствии. Без подавления ПВО противника и уничтожения его истребительной авиации Су-34, несмотря на титановую кабину, современный радар и комплекс РЭБ, не жилец. Благо, если до цели сможет долететь.

Понятно, что у ВВС России сегодня нет альтернативы. Срочно надо менять парк устаревающих фронтовых бомбардировщиков Су-24М. В то же время из всего парка Военно-воздушных сил, несмотря на свои недостатки, прицельный комплекс Су-34 сейчас самый «продвинутый».

Су-34 – это лучший самолет холодной войны, закончившейся 20 лет назад. Поэтому руководству ОАК стоило бы подумать, как сделать его лучшим ударным самолетом современности, а не носиться с идеями 80-х годов.

/Алексей Рамм, vpk-news.ru/

army-news.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
