Как разобрать пневматический пистолет Макарова: устройство, шаги, схема

И еще одна статья про пневматический Макаров. Производством этой легенды отечественного оружейного дела в пневматическом исполнении занимается каждая уважающая себя компания. Основные представители на рынке – Umarex, KWC (и прочий Тайвань) и наш отечественный от ИжМеха. Сегодня мы будем смотреть, как правильно сделать «расчленёнку» МР-654к, т.е. как разобрать пневматический пистолет Макарова.

Устройство

Пневматическая реплика производится на базе оригинального боевого пистолета, с сохранением в неизменном виде многих деталей и механизмов. Поэтому устройство пневматического пистолета Макарова во многом совпадает с оригиналом. Прежде чем лезть внутрь, предлагаю посмотреть на интерактивную схему работы боевого ПМ:

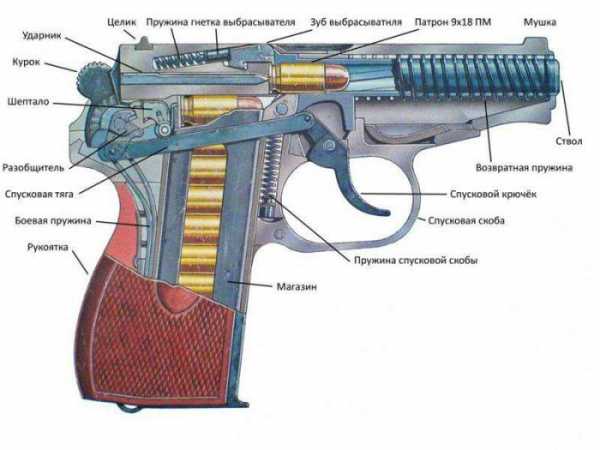

Схема работы ПМ. Жми «УСТРОЙСТВО» для начала

Информационный плакат ПМ (увеличивается по щелчку)

А теперь прикладываем схемы пневматического Макарова. Немного по-другому, но в целом все то же самое.

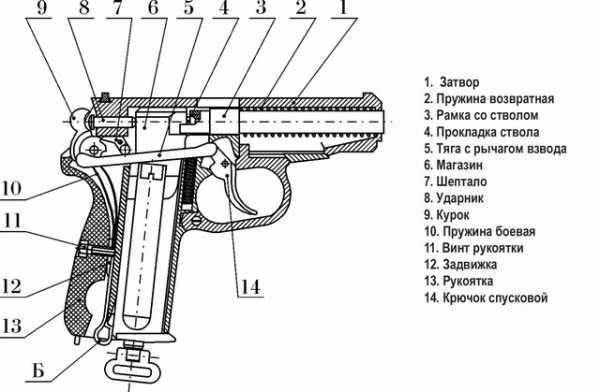

Схема пневматического пистолета Макарова МР-654к (общее устройство и магазин)

Основные моменты по поводу устройства этого Макарова:

Общая схема всех механизмов пневматического Макарова показана на рисунке выше.
Вылет пули происходит из канала ствола за счет энергии сжатого газа баллончика, расположенного в магазине. Отсечка порции газа на выстрел происходит за счет работы ударно-спускового механизма.
Пули подаются на линию ствола за счет пружины в магазине.
УСМ позволяет вести стрельбу самовзводом или предварительным взводом.
На левой стороне затвора расположен предохранитель. При переводе в режим предохранения происходит безопасный спуск курка без выстрела, обеспечивается невозможность удара курка по ударнику.

В пистолете можно использовать баллончики двух типов – 7 гр. (при использовании комплектного переходника) и 12 гр.

Неполная разборка

Пистолет, как и боевой, позволяет проводить на себе неполную и полную разборки. Неполную разборку на этой версии применяют в основном для «тренировки» обращения с боевым образцом. За счет «пневматичности» пистолета в полевых условиях неполную разборку можно сократить из-за отсутствия необходимости проверки досланного патрона. Основные моменты:

Вытащить магазин
Оттянуть спусковую скобу вниз
Отделить затвор
Извлечь возвратную пружину

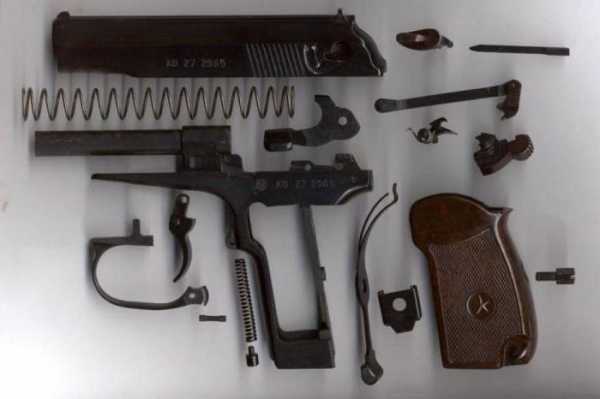

Полная разборка

На случай серьезного загрязнения, «купания», тюнинга или поломки (например, вылета боевой пружины) производится полная разборка пневматического пистолета Макарова. Разборку производят обычно до выявления поломки, так что многие этапы можно пропустить. Для полного понимания процесса предлагается следующее видео:

Взрыв-схема

Далее приведем лишь основной порядок работ по разборке пистолета. Для изучения лучше посмотреть видео выше, здесь лишь жуткое подобие памятки. Итак, что и за чем снимать.

Неполная разборка

Магазин
Затвор
Возвратная пружина

Затвор

Предохранитель
Ударник

Рамка (нумерация по схеме устройства)

Винт рукоятки (11)
Рукоятка
Задвижка (12)
Боевая пружина (10)
Шептало (7)
Затворная задержка
Курок (9)
Тяга (5)
Спусковой крючок (14)
Спусковая скоба
Ствол (3)
Гайка ствола

Магазин

Поджимной винт
Голова магазина
Пружина
Клапан

Сборка пневматического пистолета Макарова осуществляется в обратном порядке. МР-654к в плане разбора не относится к сложным пневматическим изделиям, так что можно просто обойтись здравым смыслом и подручными инструментами. Изучаем, пользуемся и радуемся. И пусть ваше оружие прослужит как можно дольше.

Подпишитесь на наши новости

Поделитесь интересным материалом с друзьями

Читайте похожие статьи

dvhard.ru

Как разобрать пистолет Макарова?

-= СКАЧАТЬ МИШЕНИ ДЛЯ СТРЕЛЬБЫ =-

Разбирать пистолет Макарова совершенно не сложно. В данной теме мы расскажем вам как разобрать боевой пистолет Макарова, данный порядок разбора вы можете использовать также и для разборки пневматического пистолета Макарова и травматического пистолета Макарыч. Рекомендуем ознакомиться, КАК РАЗОБРАТЬ КАЛАШНИКОВ?

КАК РАЗОБРАТЬ ПИСТОЛЕТ МАКАРОВА ПМ
порядок неполной разборки пистолета Макарова (Макарыча)

Разобрать пистолет Макарова ПМ 1: Установите пистолет на предохранитель, далее направьте пистолет стволом в безопасное место, после чего выньте из рукоятки магазин с помощью нажатия кнопки отсоединения магазина.

Разобрать пистолет Макарова ПМ 2: Далее выключите предохранитель, отдерните затвор и убедитесь, что в патроннике нет патрона, для чего оттяните затвор в заднее положение и осмотрите патронник.

Разобрать пистолет Макарова ПМ 3: Следующим действием отвести спусковую скобу вниз и влево, после чего она встанет в специальное положение.

Разобрать пистолет Макарова ПМ 4: Как только скоба встала в положение, отведите затвор в заднее положение и приподнимите его заднюю часть вверх, после чего переместите затвор вперед и отсоедините от пистолета. Рекомендуем ознакомиться, КАК СНАРЯЖАТЬ ПАТРОНЫ?

Разобрать пистолет Макарова ПМ 5: Заключительным шагом по разборке пистолета Макарова, будет отсоединение возвратной пружины.

КАК СОБРАТЬ ПИСТОЛЕТ МАКАРОВА ПМ
порядок неполной сборки пистолета Макарова (Макарыча)

Сборка пистолета Макарова происходит в том же порядке, что и его разборка, но нужно практиковаться, только так вы научитесь быстро и правильно собирать и разбирать пистолет ПМ.

Собрать пистолет Макарова ПМ 1: Присоединить к пистолету Макарова возвратную пружину, после чего после чего курок пистолета установить в положение боевого взвода.

Собрать пистолет Макарова ПМ 2: Надеть затвор на ствол пистолета, натянуть его назад и присоединить заднюю часть к пистолету.

Собрать пистолет Макарова ПМ 3: Как только затвор установлен на ствол пистолета, спусковую скобу необходимо вернуть на свое место и установить в пистолет магазин.

Собирать и разбирать пистолет Макарова как боевой так и пневматический, в том числе и травматический совершенно не сложно, нужно лишь один раз попробовать и все получится. Рекомендуем ознакомиться КАКОЙ КАЛИБР ВЫБРАТЬ?

КАК РАЗОБРАТЬ ПИСТОЛЕТ МАКАРОВА В КАРТИНКАХ

www.listopedia.ru

Порядок разборки (сборки) пистолета Макарова (ПМ). — КиберПедия

Разборка пистолета может быть неполная и полная. Неполная разборка производится для чистки, смазки и осмотра пистолета, полная — для чистки при сильном загрязнении пистолета, после нахождения его под дождем или в снегу, при переходе на новую смазку, а также при ремонте.

При разборке и сборке пистолета необходимо соблюдать следующие правила:

-разборку и сборку производить на столе или скамейке, а в поле на чистой подстилке;

-части и механизмы класть в порядке разборки, обращаться с ними осторожно, не допускать излишних усилий и резких ударов;

-при сборке обращать внимание на нумерацию частей, чтобы не перепутать их с частями других пистолетов.

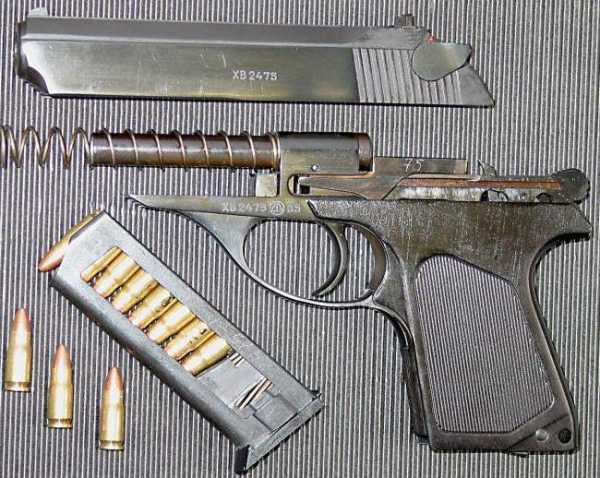

Неполная разборка пистолета.

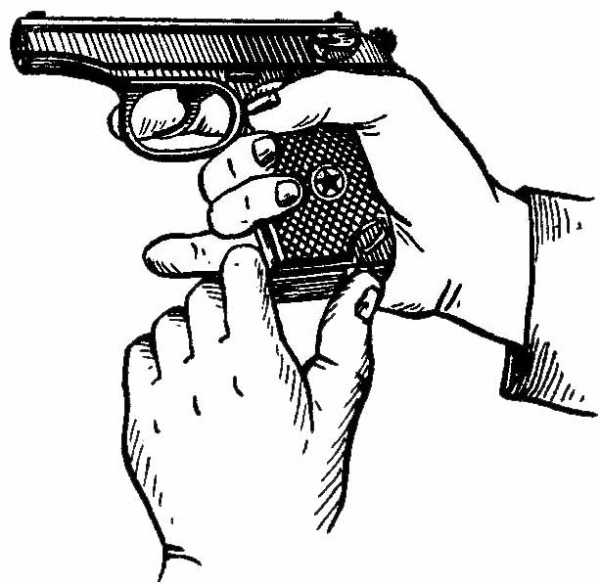

1) Извлечь магазин из основания рукоятки(рис. 4). Удерживая пистолет за рукоятку правой рукой, большим пальцем левой руки отвести защелку магазина назад до отказа, одновременно оттягивая указательным пальцем левой руки выступающую часть крышки магазина, извлечь магазин из основания рукоятки.

Рис. 4. Извлечение магазина из основания рукоятки

Проверить, нет ли в патроннике патрона, для чего выключить предохранитель (опустить флажок вниз), отвести левой рукой затвор в заднее положение, поставить его на затворную задержку и осмотреть патронник. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор.

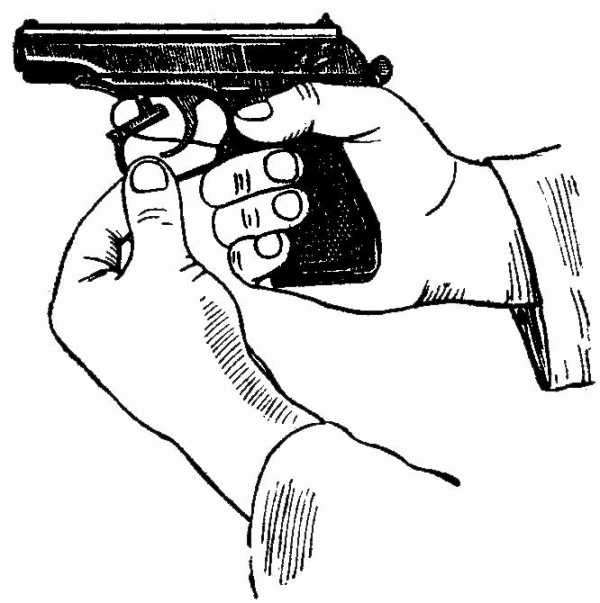

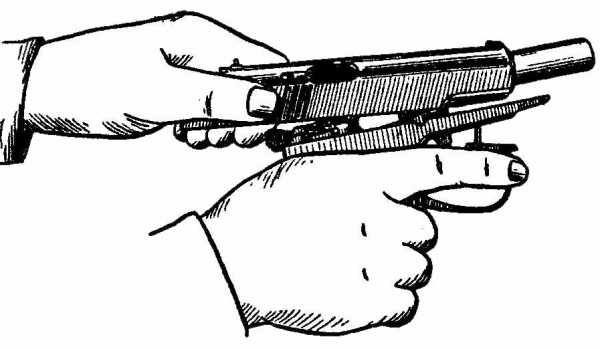

2) Отделить затвор от рамки.Взяв пистолет в правую руку за рукоятку, левой рукой оттянуть спусковую скобу вниз (рис. 5) и, перекосив ее влево, упереть в рамку так, чтобы она удерживалась в этом положении. При дальнейшей разборке удерживать ее в приданном положении указательным пальцем правой руки.

Левой рукой отвести затвор в крайнее заднее положение и, приподняв его задний конец, дать ему возможность продвинуться вперед под действием возвратной пружины. Отделить затвор от рамки (рис. 6) и поставить спусковую скобу на свое место.

Рис. 5. Оттягивание спусковой скобы Рис. 6. Отделение затвора от рамки

3) Снять со ствола возвратную пружину.Удерживая рамку правой рукой за рукоятку и вращая возвратную пружину на себя левой рукой, снять ее со ствола.

Сборка пистолета после неполной разборки.

1) Надеть на ствол возвратную пружину.

Взяв рамку за рукоятку в правую руку, левой рукой надеть возвратную пружину на ствол обязательно тем концом, в котором крайний виток имеет меньший диаметр по сравнению с другими витками.

2) Присоединить затвор к рамке.Удерживая рамку за рукоятку в правой руке, а затвор в левой, ввести свободный конец возвратной пружины в канал затвора (рис. 7) и отвести затвор в крайнее заднее положение так, чтобы дульная часть ствола прошла через канал затвора и выступила наружу (рис. 8). Опустить задний конец затвора на рамку так, чтобы продольные выступы затвора поместились в пазах рамки, и, прижимая затвор к рамке, отпустить его. Затвор под действием возвратной пружины энергично возвращается в переднее положение. Включить предохранитель (поднять флажок вверх).

Примечание. Для присоединения затвора к рамке не обязательно оттягивать вниз и перекашивать спусковую скобу. При этом, отводя затвор в крайнее заднее положение, необходимо приподнять его задний конец вверх до отказа так, чтобы не произошло утыкания нижней передней стенки затвора в гребень спусковой скобы, ограничивающий движение затвора назад.

Рис. 7. Введение свободного конца возвратной Рис. 8 Присоединение затвора к рамке

пружины в канал затвора

3) Вставить магазин в основание рукоятки.Удерживая пистолет в правой руке, большим и указательным пальцами левой руки вставить магазин в основание рукоятки через нижнее окно основания рукоятки (рис. 9). Нажать на крышку магазина большим пальцем так, чтобы защелка (нижний конец боевой пружины) заскочила за выступ на стенке магазина; при этом должен произойти щелчок. Удары по магазину ладонью не допускаются.

Рис. 9. Вставление магазина в основание рукоятки

Проверить правильность сборки пистолета после неполной разборки.Выключить предохранитель (опустить флажок вниз). Отвести затвор в заднее положение и отпустить его. Затвор, продвинувшись несколько вперед, становится на затворную задержку и остается в заднем положении. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор. Затвор под действием возвратной пружины должен энергично возвратиться в переднее положение, а курок должен стоять на боевом взводе. Включить предохранитель (поднять флажок вверх). Курок должен сорваться с боевого взвода и заблокироваться.

Норматив №13 «Неполная разборка оружия»

Условия выполнения норматива №13.

Оружие на подстилке. Обучаемый находится у оружия. Норматив выполняется одним курсантом. Время отсчитывается от команды «К неполной разборке оружия приступить» до доклада обучаемого «Готово».

Оценка «отлично» – 7 с, «хорошо» — 8 с, «удовлетворительно» — 10 с.

Норматив №14 «Сборка оружия после неполной разборки».

Условия выполнения норматива №14.

Оружие разобрано. Части и механизмы аккуратно разложены на подстилке. Обучаемый находится у оружия. Норматив выполняется одним обучаемым. Время отсчитывается от команды «К сборке оружия приступить» до доклада обучаемого «Готово».

Оценка «отлично» – 9 с, «хорошо» — 10 с, «удовлетворительно» — 12 с.

cyberpedia.su

Неполная разборка ПМ: порядок, норматив

Благодаря своему дизайну, небольшим габаритам и весу пистолет Макарова считается идеальным оружием для ношения, нападения и защиты, а также для проведения стрельбы на небольших расстояниях.

Разборка и сборка ПМ: виды, когда применяется

Проверка умения пользоваться пистолетом Макарова, знаний о его конструкции и предназначении всех ее составных элементов осуществляется путем проведения полной и неполной разборки оружия. Эти процедуры выполняются и в некоторых экстренных случаях, когда пистолет необходимо подвергнуть чистке.

Неполная разборка ПМ выполняется в случае, когда пистолет нужно почистить, произвести смазку всех деталей, а также проверить его боеспособность.

Полную разборку рекомендуется производить только в тех случаях, если пистолет оказался сильно загрязненным, если он попал под дождь или снег, упал в воду. Механизм оружия, подвергшийся таким воздействиям, срочно нуждается в полной чистке и проверке.

Полная разборка ПМ – процедура, к которой прибегают очень редко. Это обусловлено тем, что она сильно понижает стойкость механизма и его составных элементов к износу, что уменьшает эксплуатационный срок оружия.

Полная разборка ПМ производится также при переходе на новую оружейную смазку. Также ее выполняют при необходимости осуществить ремонт всего механизма пистолета или его отдельных частей.

Неполная разборка ПМ

Процедура включает такие последовательные этапы:

Извлечение магазина из рукояти.

Пистолет должен находиться в правой руке, а указательным пальцем левой отвести до предела магазинную защелку. При этом нужно оттянуть выпирающую часть крышки магазина.

Проверка патронника на наличие в нем патрона.

Производится при выключенном предохранителе. Затвор нужно закрепить в заднем положении с помощью затворной задержки. Это даст возможность осмотреть патронник. Отпускается затвор на прежнее место путем нажатия на затворную задержку.

Отделение затвора от рамки.

Спусковая скоба оттягивается вниз с перекосом влево с дальнейшим ее удержанием. Задняя часть затвора поднимается вверх, а сам затвор с помощью возвратной пружины продвигается вперед.

Снятие возвратной пружины.

Она свинчивается со ствола путем вращения на себя.

После того как неполная разборка ПМ будет выполнена, в обратном порядке осуществляют процедуру сборки.

О полной разборке пистолета Макарова

Порядок разборки ПМ состоит из дальнейших операций:

Отделение шептала и затворной задержки от рамки.

Производится путем одновременного нажатия на хвостовик в спусковом крючке и боевого курка.

Выполняется с помощью выступа протирки. Шептало и затворная задержка поднимаются вверх и отделяются от рамки.

Отделение боевой пружины от рамки и рукояти от ее основания.

С помощью лезвия, размещенного на протирке, или отражателя затвора необходимо извлечь винты и сдвинуть рукоять в заднее положение. Боевая пружина снимается путем прижимания ее к основанию и устранения ее задвижки, размещенной на рукоятке. Это позволит извлечь боевую пружину, расположенную на приливе основания.

Отделение курка от рамки.

Для этого нужно крючок спуска развернуть до предела вперед, а курок при этом сдвигается в направлении к стволу. Это позволит вынуть курок.

Отделение от рамки спусковой тяги и взводного рычага.

Спусковая тяга задним своим концом приподнимается вверх с одновременным выводом ее цапфы из отверстия в спусковом крючке.

Отделение от рамки спускового крючка.

Для этого нужно вынуть цапфы на спусковом крючке из специальных гнезд, которые содержит рамка. Это выполняется путем поворачивания хвостовика крючка вперед.

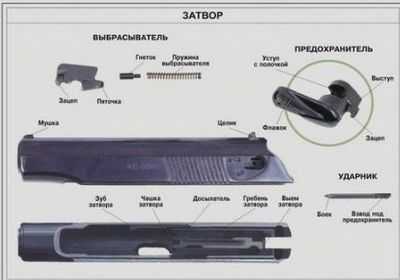

Отделение от затвора предохранителя и ударника.

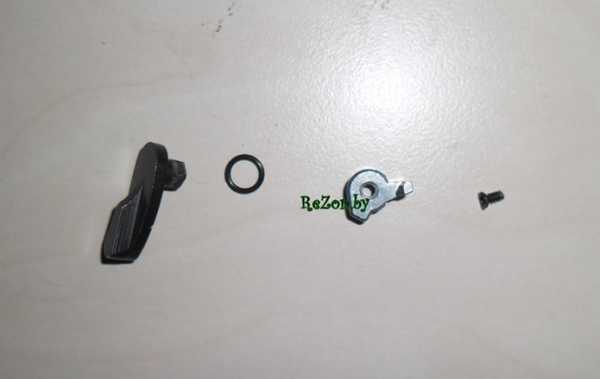

Предохранительный флажок после его поворачивания в верхнее положение отводится из гнезда в сторону, что позволит осуществить его изъятие из затворного гнезда.

Отделение выбрасывателя от затвора.

Перед операцией гнеток выбрасывателя должен быть утоплен с помощью выступа на протирке. Выбрасыватель нужно раскручивать вдоль зацепа, пока он не выйдет из паза.

Разборка пистолетного магазина.

Производится путем отжатия пружины подавателя с одновременным снятием крышки магазина, что возможно благодаря имеющейся в нем выступающей части. После этого последовательно извлекается сначала пружина подавателя, а следом и сам подаватель.

После того как работа по полной разборке была произведена, пистолет Макарова собирается в обратном порядке.

Как оценивается проведение неполной разборки/сборки пистолета Макарова?

Сдать норматив разборки ПМ можно, выполнив два задания, со специальной оценочной шкалой. На их выполнение отводится определенное время:

Неполная разборка ПМ на оценку «отлично» должна быть выполнена за 7 сек. Время, превышающее 10 сек., свидетельствует о неудовлетворительном владении оружием и незнании его конструкции.
Сборка пистолета Макарова проводится после завершения его неполной разборки. На оценку «отлично» эта процедура должна быть выполнена за 9 сек. Выполнение задания за 10 сек. соответствует оценке “хорошо”. Если потраченное на сборку время превышает 12 сек., это свидетельствует о наличии плохих теоретических знаний.
Снаряжение магазина. Задание рассчитано на зарядку восемью патронами.

“Отлично” – задание выполнено за 16 сек.

“Хорошо” – 17 сек.

“Удовлетворительно” – 20 сек.

Применение

ПМ считается классическим пистолетом, предназначенным для гражданского и полицейского использования. Несмотря на то что пистолет Макарова не способен производить стопроцентную скоростную и целевую стрельбу, он широко применяется как в условиях тира, так и в боевой обстановке. Пистолет Макарова до сих пор состоит на вооружении армии Российской Федерации, с постепенным его вытеснением более совершенными оружейными конструкциями, такими как пистолеты Ярыгина.

Но самым сильным конкурентом пистолета ПМ является ПММ — пистолет Макарова модернизированный, оснащенный увеличенным магазином с двенадцатью высокоимпульсными патронами (в ПМ их восемь), обладающими мощностью, превышающей мощность стандартных патронов ПМ.

Пули для пистолета Макарова наделены повышенной останавливающей способностью: в них отсутствует твердый сердечник. Это обеспечивает возможность использования пистолета Макарова сотрудниками правоохранительных органов при работе в условиях города.

fb.ru

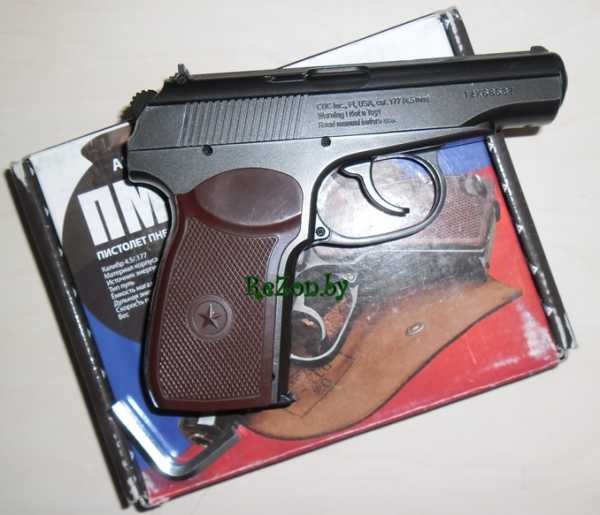

Пневматический пистолет Макарова Borner ПМ 49 — полная разборка и сборка оружия — ReZon.by

Для разборки такого изделия, как пневматический пистолет Макарова Borner ПМ 49, потребуется:

1. Крестовая отвёртка.

2. Плоская отвертка.

Определите рабочее пространство, подготовьте коробку, дабы не потерять важные части пневматики. Чтобы ничего не мешало дальнейшей процедуре, извлеките магазин ПМ49,а затем снимите пластиковые щечки пистолета Макарова. Не сломайте фиксирующие усики, после удаления их должно остаться четыре – 2 сверху, 2 снизу.

Пневматический пистолет Макарова Borner ПМ 49 и его полная разборка/сборка

Для полной разборки такого изделия, как пневматический пм, следуйте пошаговой инструкции:

1. Выкрутите поджимной винт Borner ПМ шестигранным ключом.

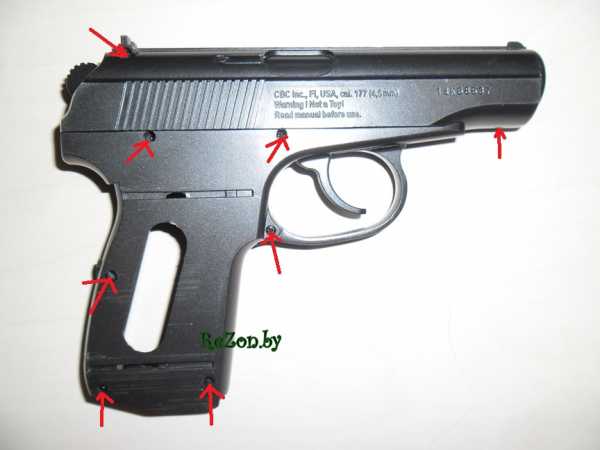

2. Возьмите крестовую отвертку, выкрутите 8 винтов корпуса ПМ 49 пневматического. 7 расположены на правой части пневматики, а один, самый длинный, под стволом.

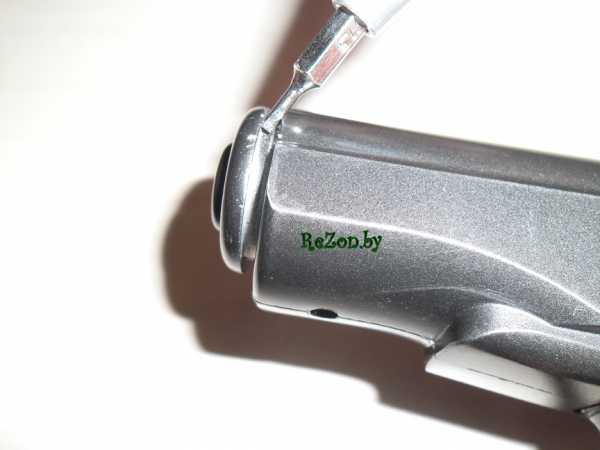

3. Возьмите плоскую отвертку, снимите заглушку ствола, крепко сидящую на своем месте.

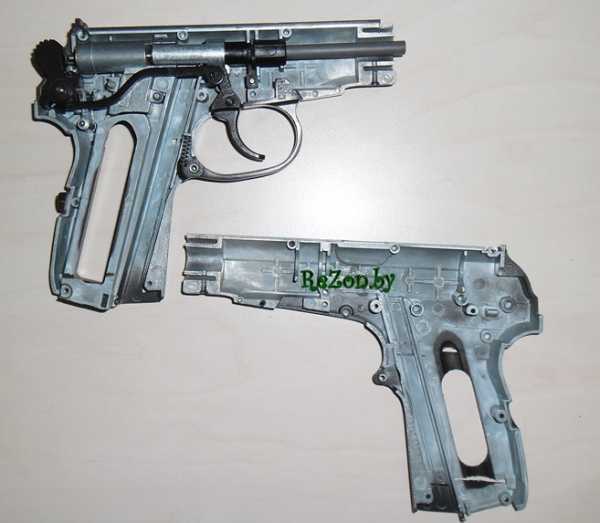

4. Корпус пневматического пистолета Макарова Borner ПМ 49 состоит из двух частей. После того, как они ничем не фиксируются, можно их разъединить.

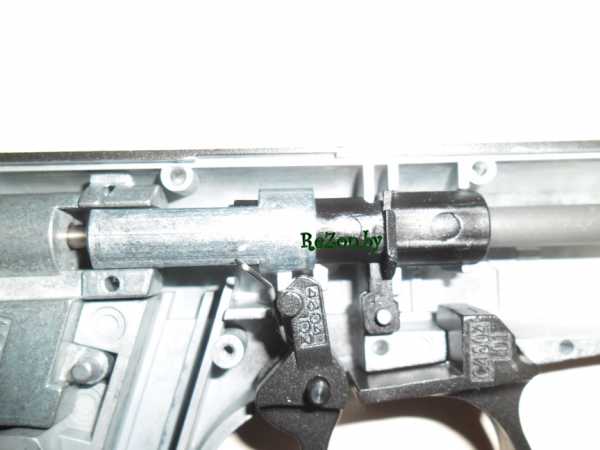

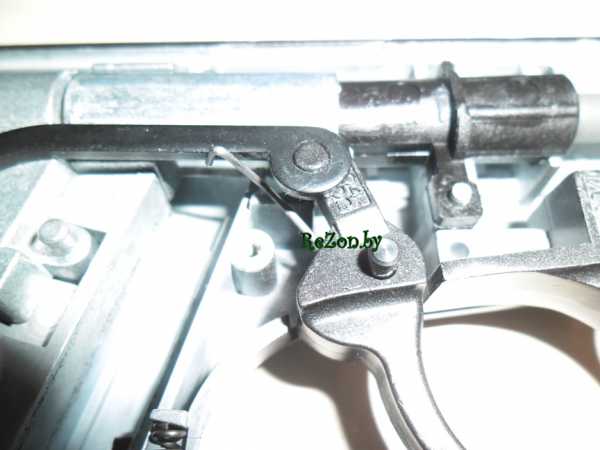

5. Отдельно хотелось бы отметить историю с тягой спускового крючка, которая слетает сразу после разделения частей пистолета. При сборке пистолета ПМ 49 установите ее так, как указано на фото.

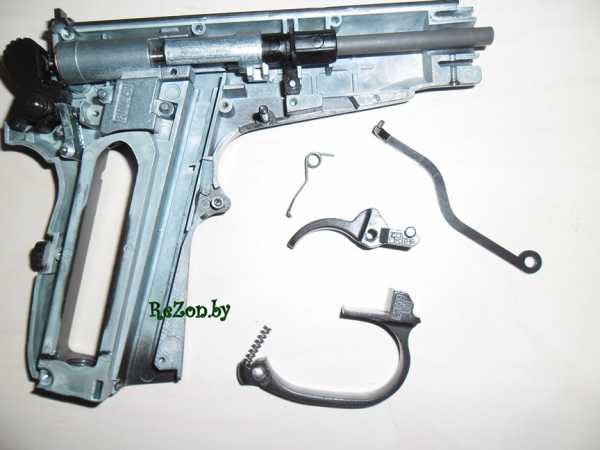

6. При дальнейшей разборке, съеме спускового крючка, обратите внимание на то, как он установлен относительно ствола пистолета. Когда будете его снимать, сразу слетает с места пружина спускового крючка.

7. Снимите скобу спускового крючка и его пружинку.

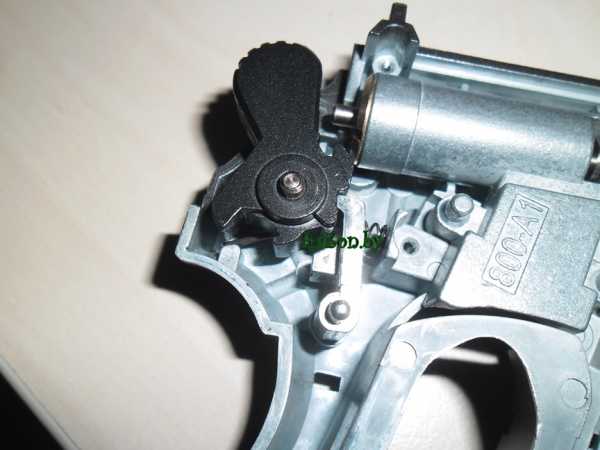

8. Снимите курок пистолета и деталь с пружиной, которая его подпирает.

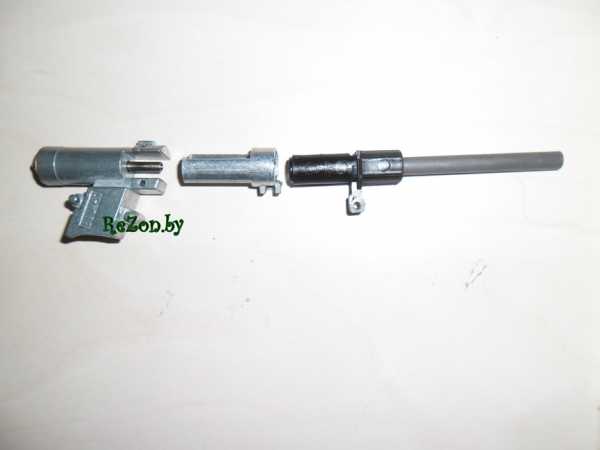

9. Снимите ствол и газовую камеру пневматического пистолета Borner ПМ 49.

10. Выкрутите винт, снимите силуминувую деталь внутри корпуса, которые фиксируют предохранитель оружия и снимите его. Не потеряйте прокладку, которая расположена между предохранителем и внешней частью корпуса пистолета.

Пневматический Макаров ПМ 49 — заключение

Пистолет ПМ 49 по качеству деталей не уступает любому другому газобаллонному оружию иностранного производства. По характеру сборки — легче разобрать/собрать пневматический пистолет данного производителя, чем ПМ Gletcher или Umarex. Все детали, рабочие части ПМ 49 пневматического крепкие, легко устанавливаются на нужное место при наличии знаний и соответствующих навыков. Купить пневматический пистолет Макарова ПМ 49 — избавить себя от лишних хлопот по ремонту и капитальных вложений.

Комментарии

rezon.by

Как собрать пистолет?

Как собрать пистолет?

Пистолет — это одно из наиболее популярных оружий как в нашей стране, так и за рубежом. Именно поэтому в данной статье мы детально рассмотрим, как собрать пистолет после его полной разборки на примере пистолета Макарова.
Собираем магазин
Берём основу магазина левой кистью, а правой вставляем подаватель в остов магазина.
Далее вставляем в её основу спираль подавателя и поджимаем спираль, используя большой палец.
После этого правой кистью задвигаем крышку на вогнутые ребра основания.
Соединяем выбрасыватель к затворнику
Далее кладем магазин на поверхность стола и вставляем в углубление спираль выбрасывателя с гнеткой.
После этого ставим выбрасыватель в углубление зацепом к чашечке затворника и, удерживая его левой кистью, утапливаем выступ протирки гнетки в углубление. При этом синхронно поджимаем выбрасыватель к гнетке и опускаем в углубление таким образом, чтобы верхняя часть гнетки разместилась над выступом края выбрасывателя.
Присоединяем предохранитель и ударник к затворнику
Берем левой кистью затворник и кладем ударник в углубление затворника, задней стороной обращая его к углублению предохранителя.
Далее вставляем предохранитель, поворачивая его флажок на максимум.
Присоединяем крючок спуска к оправе
Берём оправу в левую руку, а противоположной рукой оттягиваем скобу спуска и вставляем крючок спуска в стойку оправы так, чтобы цапфы идеально подошли к цапфенным выемкам.
После этого возвращаем скобу в
elhow.ru
ПМ-образный. Разборка-сборка пистолета в картинках.
Зануда 10-01-2008 02:00
Разборка-сборка ПМ-образного пистолета в картинках.
Данная тема задумывалась, как краткое, но емкое пособие по разборке и правильной сборке ПМ-образного пистолета.
Надеюсь, фото помогут не совершить ошибок и облегчить процесс общения с пистолетом.
При написании данной темы использованы материалы:
http://guns.allzip.org/topic/81/87214.html
http://makarov.com/tech/assembly_print.html
http://guns.allzip.org/topic/86/166435.html

Фото не мои.
Зануда 10-01-2008 02:03
1.Вынимаем магазин из пистолета.

Зануда 10-01-2008 02:04
2.Снимаем с предохранителя и проверяем отсутствие патрона в патроннике.
Зануда 10-01-2008 02:10
Неполная разборка пистолета завершена.
Сборка — в обратном порядке.

Снятие с боевого взвода — только включением предохранителя (поднятием его вверх).
Недопустимо снимать с боевого взвода нажимая на спусковой крючок.
Зануда 10-01-2008 02:10
Продолжаем разборку пистолета.
Зануда 10-01-2008 02:13
4. отворачиваем винт, крепящий рукоятку пистолета

и снимаем ее.

Зануда 10-01-2008 02:18
6.Снимаем шептало.

Зануда 10-01-2008 02:19
7.Снятие затворной задержки.

Зануда 10-01-2008 02:22
8.Снятие курка.

Зануда 10-01-2008 02:24
9.Снятие спусковой тяги.

Зануда 10-01-2008 02:25
10.Снятие спускового крючка.

Зануда 10-01-2008 02:28
12.Извлечение ударника.

Зануда 10-01-2008 02:29
Все. Пистолет разобран.
Зануда 10-01-2008 02:30
Теперь попробуем собрать в обратном порядке.
Зануда 10-01-2008 02:32
1.Вставляем ударник в затвор.

Обратите внимание, что ударник на заднем конце имеет сфрезерованную проточку.
Выемка этой проточки должна смотреть на лево и вниз.
Хотя… по другому и не получится потом поставить предохранитель.
В итоге сами найдете верное положение.
Зануда 10-01-2008 02:36
3.Устанавливаем спусковой крючок.

Зануда 10-01-2008 02:38
4.Устанавливаем тягу.

Зануда 10-01-2008 02:38
5.Устанавливаем курок.

Зануда 10-01-2008 02:45
9.Устанавливаем рукоятку пистолета.

Зануда 10-01-2008 02:46
10. Одеваем возвратную пружину на ствол и устанавливаем затвор.

Зануда 10-01-2008 02:47
11.Возвращаем на место спусковую скобу.

Зануда 10-01-2008 02:48
Пистолет собран.
Теперь снимаем с боевого взвода.

Снятие с боевого взвода — только включением предохранителя (поднятием его вверх).
Недопустимо снимать с боевого взвода нажимая на спусковой крючок.
Зануда 10-01-2008 02:49
12. Вставляем магазин.

Зануда 10-01-2008 02:51
Все.
Теперь Вы умеете разбирать и, главное, собирать ПМ-образный пистолет.
Зануда 10-01-2008 02:51
Отдельно покажу как извлекается выбрасыватель из затвора:

Вставляем протирку в углубление зацепа выбрасывателя, крючком назад и придерживая так затвор, утапливаем гнеток и пружинку назад.
Аккуратно, чтобы пружина потом не выпрыгнула! Держим крепко.

Выворачиваем выбрасыватель вперёд пальцами левой руки (обычно…)

Результат.

Собираем в обратной последовательности.
Lenin-VT 10-01-2008 02:56
quote:
Originally posted by Зануда:

Снятие с боевого взвода — только включением предохранителя (поднятием его вверх).Недопустимо снимать с боевого взвода нажимая на спусковой крючок.

СПОРНО
p.s. За тему респект. — завидую производительности труда, очень завидую. Фотки вероятно стоит как-то залить на guns.ru — чтобы было навеки.
Зануда 10-01-2008 03:03
Можно, конечно и на ГАНЗу залить, но есть одно НО.
Дело в том, что открывая фото на ганзе, чтобы лучше рассмотреть, оно автоматически принимает размер монитора- в итоге не всегда видно, что хотелось.
Приходится фото сохранять на компе.
В данном же случаи, фото открываются в своем «родном» размере и достаточно просто прокруткой выбрать интересующее место.
Кстати, сервис, где размещены фото, http://radikal.ru уверяет, что фото будет удалено, только если на него в течении более года никто не посмотрел ни разу.
Lenin-VT 10-01-2008 03:20
quote:
Originally posted by Зануда:

Кстати, сервис, где размещены фото, http://radikal.ru уверяет,

Будем надеяться. Приснопамятный chat.ru тоже вероятно уверял, — но все в этой жизни временно…
biathlon 10-01-2008 03:48
Всё отлично. Думаю, многие скажут спасибо.
Только, позвольте немного «позанудствовать»: в НСД ПМ после установки спусковой тяги с рычагом взвода ( пункт 4 в этой теме ) и курка ( пункт 5 в этой теме ), сразу же устанавливается боевая пружина, и лишь затем затворная задержка и шептало.
И, честно говоря, я считаю этот порядок сборки верным, т.к. перья боевой пружины в этом случае легче направить в «нужные им места» ( широкое перо боевой пружины — в углубление курка, а узкое перо — на пяточку рычага взвода ).
Ведь рычаг взвода ( тяги спускового крючка ) при постановке боевой пружины иногда приходится «подправлять», чтобы он занял нужное положение.
Если же шептало установлено раньше боевой пружины, то сделать это несколько затруднительно ( шептало будет просто мешать ).
Ну и напоследок — могу напечатать текст из НСД, который потом можно будет просто добавить к фотографиям ( если хотите ).
biathlon 10-01-2008 04:24
Ну тогда вот — прям по пунктам этой темы ( текст отсюда можно будет просто взять и запостить под каждой соответствующей ему фотографией ):
Неполная разборка пистолета ПМ ( из НСД ПМ ):
1. Извлечь магазин из основания рукоятки. Удерживая пистолет за рукоятку правой рукой, большим пальцем левой руки отвести защёлку магазина назад до отказа, одновременно оттягивая указательным пальцем левой руки выступающую часть крышки магазина, извлечь магазин из основания рукоятки.
2. Проверить, нет ли в патроннике патрона, для чего выключить предохранитель ( опустить флажок вниз ), отвести левой рукой затвор в заднее положение, поставить его на затворную задержку и осмотреть патронник. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор.
3. Отделить затвор от рамки. Взяв пистолет в правую руку за рукоятку, левой рукой оттянуть спусковую скобу вниз и, перекосив её влево, упереть в рамку так, чтобы она удерживалась в этом положении. При дальнейшей разборке удерживать её в приданном положении указательным пальцем правой руки.
Левой рукой отвести затвор в крайнее заднее положение и, приподняв его задний конец, дать ему возможность продвинуться вперёд под действием возвратной пружины. Отделить затвор от рамки и поставить спусковую скобу на своё место.
… ( Этого пункта нет пока в теме ) Снять со ствола возвратную пружину. Удерживая рамку правой рукой за рукоятку и вращая возвратную пружину на себя левой рукой, снять её со ствола.
На этом неполная разборка завершена.
Сборку пистолета после неполной разборки производить в обратном порядке.
( продолжение следует ).
biathlon 10-01-2008 05:17
Так… А дальше в НСД немного другой порядок полной разборки, нежели в этой теме.
Вобщем, чтобы не путаться, я тогда буду печатать порядок разборки, как он идёт в НСД, а спереди указывать в скобках номера пунктов из этой темы.
Итак, после неполной разборки, в НСД сразу же следует:
— ( в этой теме это пункты 6 и 7 ) Отделить шептало и затворную задержку от рамки. Взять пистолет в левую руку; придерживая большим пальцем левой руки головку курка и нажимая указательным пальцем на хвост спускового крючка, плавно спустить курок с боевого взвода.
Выступом протирки снять крючок пружины шептала с затворной задержки. Указательным и большим пальцами правой руки повернуть шептало вперёд до совпадения лыски на правой цапфе с прорезью цапфенного гнезда в рамке; затем шептало и затворную задержку приподнять вверх и отделить их от рамки.
— ( в этой теме это пункты 4 и 5 ) Отделить рукоятку от основания рукоятки и боевую пружину от рамки. Лезвием протирки вывинтить винт и, сдвигая рукоятку назад, отделить её от основания рукоятки.
Прижимая большим пальцем левой руки боевую пружину к основанию рукоятки, сдвинуть вниз и отделить от основания рукоятки задвижку боевой пружины и снять боевую пружину с прилива основания рукоятки.
Примечание: 1. В боевых условиях, если нет под руками протирки, винт можно вывинтить отражателем затворной задержки.
2. В пистолетах первых выпусков боевая пружина крепится без задвижки.
— ( в этой теме это пункт 8 ) Отделить курок от рамки. Удерживая рамку в левой руке и повернув спусковой крючок в крайнее переднее положение, указательным и большим пальцами правой руки повернуть курок вперёд до совпадения лысок на его цапфах с прорезями в цапфенных гнёздах в рамке, сдвинуть курок в сторону ствола и вынуть его.
— ( в этой теме это пункт 9 ) Отделить спусковую тягу с рычагом взвода от рамки. Удерживая рамку в левой руке, правой рукой приподнять задний конец спусковой тяги и вывести цапфу из отверстия спускового крючка.
— ( в этой теме это пункт 10 ) Отделить спусковой крючок от рамки. Удерживая рамку в левой руке, правой рукой оттянуть спусковую скобу вниз, как это делается при неполной разборке пистолета; поворачивая хвост спускового крючка вперёд, вывести цапфы спускового крючка из цапфенных гнёзд в рамке и отделить спусковой крючок от рамки. Поставить спусковую скобу на своё место.
— ( в этой теме это пункты 11 и 12 ) Отделить предохранитель и ударник от затвора. Взяв затвор в левую руку, большим пальцем правой руки повернуть флажок предохранителя вверх; затем указательным и большим пальцами правой руки отвести флажок из гнезда несколько в сторону, повернуть дальше назад и вынуть из гнезда затвора.
Лёгкими ударами задним концом затвора по ладони правой руки извлечь из затвора ударник.
— ( в этой теме этот пункт идёт после полной разборки и сборки, и выделен отдельно; соответственно в НСД он идёт вслед за предыдущим — т.е. полная разборка ещё не закончена ) Отделить выбрасыватель от затвора. Положить затвор на стол ( скамейку ), правой рукой с помощью выступа протирки утопить гнеток выбрасывателя и, одновременно нажимая указательным пальцем левой руки на переднюю часть выбрасывателя и поворачивая его вокруг зацепа, вынуть его из паза; после этого осторожно извлечь из гнезда затвора гнеток с пружиной.
— ( этого пункта похоже нет в данной теме и рисунка тоже ) Разобрать магазин. Взяв магазин в левую руку, большим и указательным пальцами этой руки отжать пружину подавателя к подавателю, правой рукой снять крышку магазина за её выступающую часть и вынуть из корпуса магазина пружину подавателя и подаватель.
Полная разборка завершена.
( продолжение следует ).
biathlon 10-01-2008 06:32
Сборку пистолета после полной разборки производить в обратном порядке.
— ( этого пункта похоже нет в этой теме ( и рисунка к нему )) Собрать магазин. Удерживая корпус магазина в левой руке так, чтобы выступ для защёлки магазина был впереди и вверху, правой рукой вложить подаватель в корпус магазина. Вставить в корпус магазина пружину подавателя неотогнутым концом вниз и, поджимая пружину большим пальцем левой руки, правой рукой надвинуть крышку на загнутые рёбра корпуса так, чтобы отогнутый конец пружины заскочил в отверстие крышки.
— ( в этой теме это пункт, вроде бы тоже, отдельно не отмечен; как и рисунка нет ) Присоединить выбрасыватель к затвору. Положить затвор на стол ( скамейку ), правой рукой вставить в гнездо затвора пружину выбрасывателя с гнетком ( гнетком наружу ). Поставить выбрасыватель в паз зацепом к чашечке затвора и, придерживая его указательным пальцем левой руки у зацепа, утопить выступом протирки гнеток в гнездо; одновременно поджимая выбрасыватель к гнетку и вниз ( поворачивая вокруг зацепа ), опустить его пяточку в гнездо затвора так, чтобы головка гнетка расположилась над уступом пяточки выбрасывателя.
— ( в этой теме это пункты 1 и 2 ) Присоединить ударник и предохранитель к затвору. Взять затвор в левую руку задним концом к себе и вложить ударник в канал затвора так, чтобы его срез в задней части был обращён к гнезду для предохранителя. Большим и указательным пальцами правой руки вставить предохранитель в гнездо затвора и повернуть его флажок вниз до отказа.
— ( в этой теме это пункт 3 ) Присоединить спусковой крючок к рамке. Удерживая рамку в левой руке, правой рукой оттянуть спусковую скобу и перекосить её так, как это делается при неполной разборке пистолета; вставить головку спускового крючка в окно стойки рамки так, чобы его цапфы вошли в цапфенные гнёзда рамки; поставить спусковую скобу на место.
— ( в этой теме это пункт 4 ) Присоединить спусковую тягу с рычагом взвода к рамке. Удерживая рамку в левой руке и отведя хвост спускового крючка назад, вставить цапфу спусковой тяги в отверстие спускового крючка и опустить задний конец тяги в рамку на заднюю стенку основания рукоятки.
— ( в этой теме это пункт 5 ) Присоединить курок к рамке. Удерживая рамку за основание рукоятки левой рукой и повернув спусковой крючок в крайнее переднее положение, правой рукой наклонить курок головкой вперёд, ввести его цапфы в цапфенные гнёзда в рамке и повернуть головку курка назад.
( — в этой теме это пункты 8 и 9 ) Присоединить боевую пружину к рамке и рукоятку к основанию рукоятки. Положить пистолет на ладонь левой руки; повернув спусковой крючок вперёд, а рычаг взвода вверх, правой рукой ввести перья боевой пружины в окно рамки и надеть пружину отверстием на прилив основания рукоятки так, чтобы широкое перо боевой пружины расположилось в углублении курка, а узкое перо — на пяточке рычага взвода. Повернуть пистолет так, чтобы задняя стенка основания рукоятки была обращена на себя, и, придерживая большим пальцем левой руки боевую пружину за защёлку магазина, а указательным переднюю стенку основания рукоятки, большим и указательным пальцами правой руки надеть задвижку боевой пружины. Проверить правильность постановки боевой пружины, для чего несколько раз легко нажать на хвост спускового крючка. Если курок отходит назад, то пружина поставлена правильно.
Надеть рукоятку на основание рукоятки и ввинтить до отказа винт, после чего отпустить на пол-оборота.
— ( в этой теме это пункты 6 и 7 ) Присоединить затворную задержку и шептало к рамке. Удерживая рамку в левой руке, правой рукой вложить затворную задержку в вырез рамки; взять шептало так, чтобы лыска на его правой цапфе была обращена вперёд; вставить в цапфенное гнездо рамки сначала левую цапфу шептала ( на которой находится пружина ), а затем ввести правую цапфу шептала в цапфенное гнездо в рамке. Повернуть шептало назад. Выступом протирки надеть крючок пружины шептала на затворную задержку.
Примечание: Запрещается взводить курок нажимом на хвост спускового крючка и производить спуск курка, когда не присоединён к рамке затвор.
— ( в этой теме это пункт 10 ) Надеть на ствол возвратную пружину. Взяв рамку за рукоятку в правую руку, левой рукой надеть возвратную пружину на ствол обязательно тем концом, в котором крайний виток имеет меньший диаметр по сравнению с другими витками.
— ( в этой теме это также пункт 10 ) Присоединить затвор к рамке. Удерживая рамку за рукоятку в правой руке, а затвор в левой, ввести свободный конец возвратной пружины в канал затвора и отвести затвор в крайнее заднее положение так, чтобы дульная часть ствола прошла через канал затвора и выступила наружу. Опустить задний конец затвора на рамку так, чтобы продольные выступы затвора поместились в пазах рамки, и, прижимая затвор к рамке, опустить его. Затвор под воздействием возвратной пружины энергично возвращается в переднее положение. Включить предохранитель ( поднять флажок вверх ).
Примечание: Для присоединения затвора к рамке не обязательно оттягивать вниз и перекашивать спусковую скобу. При этом, отведя затвор в крайнее заднее положение, необходимо приподнять его задний конец вверх до отказа так, чтобы не произошло утыкания нижней передней стенки затвора в гребень спусковой скобы, ограничивающей движение затвора назад.
— ( в данной теме это пункт 12 ) Вставить магазин в основание рукоятки. удерживая пистолет в правой руке, большим и указательным пальцами левой руки вставить магазин в основание рукоятки через нижнее окно основания рукоятки. Нажать на крышку магазина большим пальцем так, чтобы защёлка ( нижний конец боевой пружины ) заскочила за выступ на стенке магазина; при этом должен произойти щелчок. Удары по магазину ладонью не допускаются.
— Проверить правильность сборки пистолета. Выключить предохранитель ( опустить флажок вниз ). Отвести затвор в заднее положение и отпустить его. Затвор, продвинувшись несколько вперёд, становится на затворную задержку и остаётся в заднем положении. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор. Затвор под действием возвратной пружины должен энергично возвратиться в переднее положение, а курок должен стоять на боевом взводе. Включить предохранитель ( поднять флажок вверх ). Курок должен сорваться с боевого взвода и заблокироваться.
biathlon 10-01-2008 07:05
Вот, собственно говоря, всё, что написано в НСД о разборке и сборке ПМ.
Дмитрий, если хотите, то можете просто брать этот текст и добавлять под соответствующие картинки.
Тогда получится своеобразное иллюстрированное пособие. Если нужны будут ещё картинки из НСД, то я добавлю ( сканера у меня уже нет, к сожалению, но попробую сделать фотки ).
И я тогда ( позже ) лишнее удалю из этой темы ( свои посты имею в виду ).
Впрочем — как хотите.
КИРС 10-01-2008 18:22
quote:
Теперь Вы умеете разбирать и, главное, собирать ПМ-образный пистолет.

Отмечу подачу Вами отрицательного опыта снятия крючка пружины шептала с затворной задержки при помощи плоскогубцев, и вообще более правильным и полезным будет привитие(особенно новичкам) навыков обхождения при разборке и сборке ПМа одной лишь штатной протиркой, ибо там есть все нужные приспособления для обслуживания пистолета ПМ.ag111 10-01-2008 18:27
Ага, у меня протирок много, но найти их обычно сложно
КИРС 10-01-2008 18:30
Напоследок скажу, что неплохо бы научить людей, проводить тест на отбой курка после сборки, а также для контроля правильности работы УСМ при покупке пистоля.
ZEE 11-01-2008 01:52
А вдруг кто захочет углубиться в разборку ?
Ссылочка на снятие скобы не помешала бы.
У LADa, кстати, тоже есть хорошая, иллюстрированная фото, тема по разборке ПМ.
А со снятием с боевого взвода, и в правду, спорно .
piroman77 18-01-2008 11:07
Очень хорошо и подробно все написано. В соответствии с такими инструкциями и советами старших товарищей я учился когда-то разбирать-собирать ПМ.И мне казалось, что со временем приобрел в этом деле хорошие навыки. Казалось до тех пор, пока не приобрел в 2006г. пистолет ИЖ-79 9Т,10-зарядный, 2005г.в.,тщательно подобранный в Кольчуге .
С ним начались проблемы именно в сборке, на заключительном ее этапе-когда затвор надевается на возвратную пружину, совмещается с пазами и т.д.
Клинит затвор на этом пистолете!Не доходя до крайнего положения, он стопорится и не хочет дальше двигаться ни вперед, ни назад…
При этом втулка на стволе уже торчит из затвора, приходится проталкивать пружину отверткой со стороны втулки, крутить затвор под разными углами, чтобы разблокировать этот клин.
Пробовал менять пружину, смазывал ее маслом обильно, либо протирал насухо-тот же результат.
Вообще из 10 сборок одна-две проходили удачно, без такого вот клина.
Вот такие дела…
С ПМ никогда таких заморочек не было, купил не так давно МР-79 — пока тоже не жалуюсь .
Почему это происходит с ИЖ-79 — загадка. Скорее всего из-за качества обработки затвора, не кованый он,да и вообще отличается от своего прототипа и визуально, и качественно .
Vyacheslaff 22-01-2008 23:18
Кто подскажет, что я сделал не так при сборке, если РЫЧАГ ВЗВОДА НЕ ‘ПРИХВАТЫВАЕТ’ КУРОК ??!! Тем самым не взводит его. Или прихватывает один раз из десяти попыток.
У меня ощущение, что это узкое перо не достаточно сильно тянет в сторону курка этот рычаг взвода. Может это быть из-за этого? Хотя, это было бы странно, ибо до разборки всё работало.
Если кто знает в чём тут дело, подскажите пожалуйста.
Зануда 23-01-2008 03:19
Попробуйте аккуратно разобрать и аккуратно собрать.
Должно заработать.
Vyacheslaff 23-01-2008 19:51
quote:
Originally posted by Зануда:

Попробуйте аккуратно разобрать и аккуратно собрать.
Должно заработать.

Вот уж действительно, главное спокойствие и аккуратность. Сегодня без нервов и суеты, всё аккуратненько собрал и всё заработало!
И да же с установкой ПМовской спусковой скобы закончил бой, но это уже совсем другая история
ZEE 23-01-2008 20:14
Мне сдается, что перо боевой пружины у Вас неправильно встало.
Я на оси спусковой скобы снял немного внешнюю фаску (для следующих более простых снятий/установок).
D@n 28-02-2008 15:11
Подскажите пожалуйста как целик снять?
ZEE 28-02-2008 16:11
Выбить.
D@n 29-02-2008 11:18
Спасибо.
mamljuk 30-03-2008 03:06
Респект за тему- коротко, наглядно и очень понятно!
JBO 20-07-2008 13:47
Может оформить всё в виде PDF со всеми рекомендуемыми корректировками — и будет навека?
Froth 08-03-2009 12:39
Спасибо за материал!
Amsell 13-12-2009 09:53
а как снять скобу ?
fantom1977 13-12-2009 13:56
quote:
Originally posted by piroman77:

Клинит затвор на этом пистолете!Не доходя до крайнего положения, он стопорится и не хочет дальше двигаться ни вперед, ни назад…
При этом втулка на стволе уже торчит из затвора, приходится проталкивать пружину отверткой со стороны втулки, крутить затвор под разными углами, чтобы разблокировать этот клин.

Проблема похоже в самой пружине у меня подобное было, край последнего витка попадал между втулкой и затвором и заклинивал… помогло разжатие этого витка немного нпружу потом проблем не было….
DikAll 21-06-2010 23:26
а возможно решить проблему очень тугого предохранителя путем разборки/протирки /или еще что/ пистолета?
Sysmin 22-06-2010 06:03
разборка при помоши пасатиж — ЖЕСТЬ…
протирка штатная на что?
Alex Yarik 22-06-2010 07:07
Спасибо Зануде за труды. Полезная темка.
guns.allzip.org
