Винтовка выживания M4 Survival Rifle (США) » Военное обозрение

На случай вынужденной посадки или спасения с парашютом в распоряжении летчика должен быть набор различных средств выживания. Необходим запас продуктов питания, различные инструменты и оружие. Последнее можно использовать как для самообороны, так и для охоты с целью пропитания. С учетом опыта Второй мировой войны в конце сороковых годов в США стартовала программа создания специального оружия выживания для летчиков. Первым реальным ее результатом стала винтовка M4 Survival Rifle.

По опыту прошедшей войны, американские военные летчики знали, что стандартное оружие вооруженных сил далеко не в полной мере соответствует требованиям, связанным с выживанием вдали от баз. Так, пистолеты основных моделей оказывались недостаточно удобными для охоты, а системы с подходящими огневыми характеристиками были чрезмерно крупными и тяжелыми для включения в носимый аварийный запас. В связи с этим было решено разработать специализированную систему, полностью отвечающую существующим специфическим требованиям.

Винтовка M4 Survival Rifle. Фото Sassik.livejournal.com

Новое оружие должно было иметь минимальные габариты и массу, позволяющие хранить его в компактном контейнере аварийного запаса. Кроме того, его следовало сделать максимально простым в производстве и эксплуатации. Одновременно с этим изделие должно было показывать приемлемые боевые характеристики и обеспечивать эффективную охоту на мелкую и среднюю дичь. Решение подобной технической задачи не было простым, но сразу несколько оружейных компаний США вскоре предложили свои проекты.

Один из проектов оружия выживания был разработан фирмой Harrington & Richardson Arms Company. Ее специалисты предложили простейшую конструкцию винтовки под малокалиберный патрон, отличавшуюся неплохим удобством эксплуатации и минимальными габаритами. На стадии конкурса и доработок проекта изделие компании H&R получило рабочее обозначение T38. Впоследствии, получив одобрение заказчика, оно было принято на вооружение под официальным названием M4 Survival Rifle («Винтовка выживания типа M4»).

Патроны .22 Hornet. Фото Wikimedia Commons

Конструкторы Harrington & Richardson решили упростить производство винтовки T38 за счет максимальной унификации с существующим серийным оружием. Источником некоторых комплектующих должна была стать спортивная винтовка H&R M265, имевшая длинный ствол, деревянную ложу и механику на основе ручной перезарядки.

Также в новом проекте использовали ряд очевидных идей, позволивших максимально сократить габариты и массу оружия при сохранении приемлемых боевых качеств. Было предложено сохранить один из самых мощных малокалиберных патронов с размещением боекомплекта в отъемном магазине. Одновременно с этим оружейники отказались от какой-либо автоматики, а также применили самую простую фурнитуру из металлических деталей. Все это позволило полностью решить поставленные заказчиком задачи.

Винтовка T38 / M4 получила крайне простую ствольную коробку, состоявшую из двух крупных элементов. Обе детали предлагалось изготовлять штамповкой из листового металла. Большая часть соединений осуществлялась сваркой, хотя присутствовало некоторое количество винтов. К основным деталям оружия тем или иным образом присоединялись прочие агрегаты, от ствола до убираемого приклада.

Схема оружия. Рисунок Sassik.livejournal.com

Верхний элемент ствольной коробки представлял собой трубку со стенками достаточной толщины. Передний ее торец предназначался для установки ствола. На правом боку имелось крупное окно для выброса стреляных гильз. Сзади сверху и справа предусмотрели Г-образный паз для рукоятки перезаряжания. В нижней части трубки имелись отверстия и пазы для подачи патронов и перемещения агрегатов ударно-спускового механизма.

Нижний агрегат коробки представлял собой устройство многоугольной формы, вмещавшее приемную шахту магазина и ударно-спусковой механизм. Верхняя его часть была выполнена открытой и предназначалась для установки трубчатой детали. Снизу имелись окна для различных устройств. В задней части ствольной коробки предусматривались пистолетная рукоятка и крепления для убираемого приклада.

Винтовку решили оснащать нарезным стволом под патрон центрального воспламенения .22 Hornet (5,6х35 мм R). Ствол имел длину 14 дюймов или 360 мм (64 калибра) и отличался изменяющейся толщиной стенок. Казенная часть ствола имела больший внешний диаметр и без зазора входила в трубку ствольной коробки. Дульная часть ствола при этом была заметно меньше. На своем месте ствол закреплялся при помощи нескольких винтов. При этом винтовые соединения были необходимы не только для упрощения сборки оружия. Оружие со снятым стволом занимало гораздо меньше места, что облегчало его укладку в контейнер НАЗ.

Винтовка в разобранном виде. Фото Sassik.livejournal.com

Был сохранен существующий продольно-скользящий затвор с ручным управлением, разработанный ранее для винтовки Harrington & Richardson M265. Затворная группа состояла из двух основных элементов. Передний отличался большей длиной и отвечал за взаимодействие с патронами. Внутри него находились подвижный ударник с боевой пружиной и экстрактор. Затвор мог перемещаться вдоль ствольной коробки и не имел возможности вращения. Сзади к нему крепилось второе цилиндрическое устройство, оснащенное собственной изогнутой рукояткой. Последняя выводилась на правую сторону оружия. Маломощный патрон позволил надежно запирать ствол только при помощи повернутой рукоятки.

В передней части ствольной коробки находилась приемная шахта магазина. Система боепитания винтовки использовала отъемные коробчатые магазины на пять патронов .22 Hornet, собиравшиеся из нескольких деталей максимально простой конструкции. На линию досылания боеприпасы выводились пружиной магазина, после чего затвор отправлял их в патронник. Пустая гильза выбрасывалась через окно в трубчатом агрегате ствольной коробки. На своем месте магазин удерживался несложной защелкой, размещенной позади него.

Оружие и патроны. Фото Wikimedia Commons

Винтовку оснастили простейшим ударно-спусковым механизмом ударникового типа. В задней части ствольной коробке, позади приемной шахты магазина, установили крупный спусковой крючок с Г-образным верхним элементом, а также шептало и пружину для удержания деталей в необходимом положении. Имелся предохранитель, выполненный в виде подвижного рычажка на правой стороне ствольной коробки, над спусковым крючком. Включенный предохранитель блокировал работу УСМ.

Исходя их требований к массе и трудоемкости производства, авторы проекта T38 / M4 применили самую простую фурнитуру. Спусковой крючок защитили от случайных нажатий скругленной скобой достаточной ширины. В задней части ствольной коробки предлагалось приваривать пистолетную рукоятку, выполненную в виде изогнутой металлической полосы. Несмотря на некоторое неудобство, такая рукоятка позволяла удерживать оружие правильным образом.

Был использован простейший приклад, выполненный из металлического прута достаточной толщины. Стержень необходимой длины изгибался, образуя пару продольных тяг и U-образный плечевой упор. Над последним имелась небольшая поперечная перемычка. Прямые элементы приклада помещались в пару трубок на боках ствольной коробки. Рядом с их концами предусматривались отверстия для установки блокирующих штифтов. Приклад можно было сдвинуть до упора вперед, доведя габариты винтовки до минимума, либо вывести назад. В выдвинутом положении приклад фиксировался подпружиненной защелкой на правой стороне оружия. Защелка управлялась небольшой кнопкой.

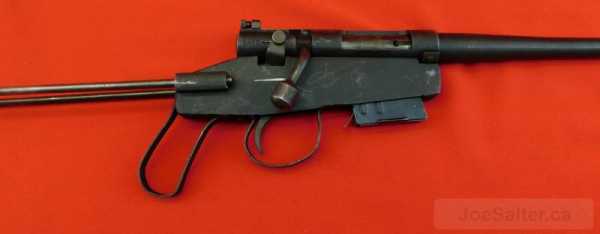

Ствольная коробка крупным планом. Фото Joesalter.ca

Использовались простейшие прицельные приспособления. На дульной части ствола помещалась мушка, выполненная в виде небольшой плоской планки. В задней части ствольной коробки имелся кронштейн для монтажа нерегулируемого кольцевого прицела. Предполагалось, что такое оснащение позволит вести огонь во всем расчетном диапазоне дальностей.

В разобранном состоянии винтовка H&R T38 имела минимальные габариты. Сняв ствол, это оружие можно было уложить в контейнер или сумку-кобуру длиной не более 14 дюймов – по габаритам ствола и приклада. В боевом положении винтовка была примерно вдвое длиннее. Вместе с винтовкой в кобуре предлагалось хранить магазины и запас патронов .22 Hornet. Масса самой винтовки без учета боекомплекта составляла всего 1,8 кг. Эффективная дальность огня задавалась на уровне 150 ярдов (136 м).

Работа над перспективной винтовкой выживания T38 и другими образцами этого класса завершилась в 1949 году. Вскоре опытные винтовки нескольких типов прошли сравнительные испытания, по результатам которых военное ведомство США выбрало образец для принятия на вооружение. В ходе проверок наилучшим образом показали себя прототипы от фирмы Harrington & Richardson Arms Company. Чуть позже компания-разработчик получила заказ на серийное производство нового оружия. В соответствии с приказом командования армии оно принималось на вооружение под официальным обозначением M4 Survival Rifle.

Вид снизу. Фото Joesalter.ca

Решение военных было определено несколькими факторами. Разработка специалистов H&R отличалась простотой и дешевизной при достаточно высоких боевых характеристиках. Винтовку с 14-дюймовым стволом можно было упаковать в сумку минимальных размеров и поместить в НАЗ летчика. При этом производство большого количества оружия, достаточного для оснащения всех экипажей, не привело бы к неприемлемо крупным затратам.

По своей мощности (дульная энергия не более 1000-1100 Дж) патрон .22 Hornet был сопоставим с пистолетными боеприпасами. Одновременно с этим остроконечная пуля, стабилизированная вращением, имела большую эффективную дальность. В зависимости от типа дичи, пуля сохраняла достаточные характеристики на расстояниях до 100-150 м.

Было установлено, что винтовка T38 имеет весьма ограниченный потенциал в контексте огневого контакта с противником, но при этом оказывается неплохим средством охоты и способна полноценно решать свои основные задачи. С ее помощью сбитый летчик мог охотиться на мелких животных и птицу. Охота на более крупную дичь, такую как лисица или косуля, также не исключалась, но это приводило к риску оставления подранка и бессмысленного расхода боеприпасов.

Выдвинутый приклад. Фото Joesalter.ca

Достаточно быстро подрядчик развернул полномасштабное производство новых винтовок. Серийный выпуск изделий M4 продолжался до начала пятидесятых годов, и за это время было собрано более 29,3 тыс. винтовок. Все они передавались вооруженным силам, где распределялись между авиационными частями. Винтовка, магазины, патроны и кобура для переноски включались в носимый аварийный запас всех летчиков, вне зависимости от и специализации и типа самолета.

Часть серийных винтовок M4 Survival Rifle достаточно быстро попала на Корейский полуостров, где к тому времени начались боевые действия. Подробности эксплуатации винтовок выживания отсутствуют, но можно предположить, что американским летчикам неоднократно приходилось извлекать такое оружие из НАЗ. Вероятнее всего, его приходилось использовать не только на охоте, но и при стычках с противником. Результаты таких столкновений очевидны: малокалиберная винтовка не была эффективным средством борьбы с пехотой противника.

Полномасштабная эксплуатация винтовок M4 продолжалась до середины пятидесятых годов. К этому времени стало ясно, что существующее оружие, изначально приспосабливавшееся под решение особых задач, далеко не в полной мере соответствует им. Следствием этого стал запуск нового конкурса. Военные представили новое техническое задание, отличавшееся от предыдущего требованиями к боеприпасам и боевым возможностям винтовки. Вскоре были предложены несколько новых проектов, и по результатам испытаний на вооружение приняли винтовку выживания M6.

Стрелок с винтовкой M4. Фото Popular Science

По мере поставок оружия нового типа происходило списание более старых образцов. Малокалиберные винтовки M4 утилизировались или распродавались. Бывшие армейские винтовки достаточно быстро заинтересовали стрелков-любителей и спортсменов, проявлявших интерес к системам с подобными характеристиками. Оружие, изначально создававшееся для охоты, в целом, понравилось охотникам. Его эксплуатация была связана с известными ограничениями и сложностями, но в своей нише M4 Survival Rifle было неплохим образцом.

Выпуск винтовок T38 / M4 стартовал еще в конце сороковых годов и завершился через несколько лет. ВВС и армейская авиация избавились от списанного оружия не позднее конца пятидесятых. Несмотря на это, сохранилось значительное количество подобных изделий. Часть винтовок перешла в категорию музейных экспонатов, тогда как прочие остаются в эксплуатации и до сих пор используются по прямому назначению. Как оказалось, при бережном использовании и правильном обслуживании винтовки M4 Survival Rifle могут использоваться десятилетиями.

Проект компании Harrington & Richardson Arms с рабочим названием T38 стал одной из первых попыток американской промышленности создать специализированное стрелковое оружие для экипажей боевых самолетов. Оружейникам удалось предложить максимально дешевую, а также простую в производстве и эксплуатации винтовку с достаточно высокими характеристиками. Впрочем, вскоре было установлено, что оружие выживания должно иметь иные возможности и показатели. В связи с этим был запущен новый проект, по результатам которого на вооружение приняли двуствольную винтовку M6 Survival Rifle.

По материалам:
https://ww2db.com/
http://armslist.com/
https://joesalter.ca/
https://ar15.com/
“Survival Rifle” Comes Apart to Make Small, Light Package // Popular Science. April 1951.

topwar.ru

Карабин Colt M4 (.223 Rem). Мнение владельца и пользователя

Начиная с вторжения в Ирак в 2003 году, США активно воюют как в Ираке, так и в Афганистане и это не считая различных менее интенсивных районов боевых действий. В течение этого времени карабин Colt M4 служил на всех «фронтах» и стал основным карабином в американской линейке стрелкового оружия. Перспективные штурмовые винтовки, такие как H&K XM8, H&K 416 и FN SCAR, не привлекают столько внимания как Colt M4, 700 тысяч которых находится на службе в вооруженных силах США и получает дружные хвалебные отзывы от солдат и морпехов.

Как эволюционировал карабин М4, который появился сравнительно недавно? В начале 80-х годов прошлого века, корпус морской пехоты США, недовольный винтовкой М16А1, принял на вооружение штурмовую винтовку М16А2, которая в принципе оказалась неплохой штурмовой винтовкой, но слишком тяжелой и громоздкой. Именно желание получить более легкое и компактное оружие послужило причиной появления карабина M4. Первоначально карабин M4 использовался силами специальных операций, а затем встал вопрос о вооружении им армейских подразделений.

Карабин M4 оказался прекрасным оружием. Легкий, компактный и значительно более удобный, чем его старший брат (или сестра) M16, а применение планки Пикатинни позволило устанавливать на карабине M4 различные аксессуары и оборудование. Длина ствола карабина M4 всего 14,5 дюймов (368,3 мм) в сравнении с 20 дюймовым (508 мм) стволом M16А1. Приклад телескопический. Цевье позволяет крепить лазерный прицел, фонарь либо вертикальную рукоятку. Ствол хромированный, шаг нарезов позволяет точнее стрелять тяжелыми пулями. Скорость пули весом 62 грана (~4 грамма) составляет около 2700-2900 футов в секунду (810-870 м/с) и зависит от производителя. Это не дальнобойное оружие, но хороший стрелок может поражать цель на дистанции до 300 метров.

к содержанию ↑

M4 применение

Все боевые армейские подразделения за некоторым исключением, используют М4 за рубежом. Карабин служит в сложных погодных условиях по всему миру и показывает себя хорошо. Одной из самых серьезных жалоб к оружию семейства AR является их нетерпимость к грязи и пыли. Это приучило солдат чистить свое оружие постоянно. В армии США в Ираке в некоторых подразделениях оружие чистится ежедневно. Чистятся также и боеприпасы, которые извлекаются из магазина и протираются сухой тряпкой. Солдаты проинструктированы слегка смазывать М4. При хорошей чистке и смазки сбоев в работе карабина не наблюдается. Исповедуется следующий принцип – «Даже если ты стрелял только один раз, чисти свое оружие«.

Военнослужащие, использующие M4, отмечают ряд проблем. В частности M4 работали со сбоями, вызванными повышением температуры из-за слишком быстрого расхода боеприпасов за короткий промежуток времени. Также были жалобы на недостаточное останавливающие действие пули, обусловленное меньшей скоростью пули и связанное с использованием ствола длиной 14,5 дюймов. Армия рассматривает возможность применения более тяжелых пуль (77 гранов ~ 5 грамм) с большим останавливающим эффектом. Теме не менее необходимо отметить, что солдаты, возвращавшиеся из Ирака, просили увеличить количество M4 и оптики к ним. Это очень популярное оружие в войсках. Можно спросить у любого кто использовал M16A2 вместо M4. Винтовка M16A2 имеет преимущество в стрельбе на дальние дистанции, но в условиях уличных боев в Багдаде это преимущество не принципиально. В случае же войны на территории Афганистана с открытыми пространствами большая дальность стрельбы предпочтительнее.

Карабины M4 как и винтовки M16 могут оснащаться подствольным гранатометом M203. Использование 40 мм гранатомета существенно увеличивает огневую мощь армейских подразделений и морпехов и делает маленький карабин серьезным оружием, позволяющим стрелять по навесной траектории. Несмотря на то, что у M4 увеличивается вес при использовании M203 он все же остается легким карабином.

к содержанию ↑

Прицелы и оптика

В вооруженных силах США используют различные типы оптических прицелов. Базовая комплектация M4 идет с отделяемой ручкой для переноски, на которой установлен прицел аналогичный прицелу M16А2.

Корпус морской пехоты решил оснащать все свои подразделения прицелом Trijicon 3.8X ACOG (Advanced Combat Optical Gunsight), который устанавливается как на M4, так и на M16А4. Армия использует другую оптику для своих штурмовых винтовок и пулеметов. В зависимости от подразделений можно увидеть следующие прицелы ACOG, Aimpoint (M68 Close Combat Optics by the Army) или EOTech. Большинство армейских подразделений успешно используют электронный прицел EOTech. Обычные металлические прицелы замечены на многих M4 и используются как резервные.

к содержанию ↑

Будущие карабина M4

Colt Defense единственный производитель M4, выпускает карабин небольшим количеством и с незначительными усовершенствованиями. С окончанием закупок M4 вооруженными силами Colt Defense собирается улучшить почти 60-и летний проект, чтобы получить новые военные контракты. Новое усовершенствование – это газовый поршень. Армия провела анализ нескольких вариантов винтовок, в том числе с газовым поршнем и испытала полностью новую штурмовую винтовку. Некоторое время назад была отклонена модульная ХМ8, у которой возникли проблемы с точностью и надежностью. H&K 416 использовался некоторыми спецподразделениями в боевых условиях и показал себя с хорошей стороны.

Тем не менее M4 и возможно ее версия с газовым поршнем M4А3 будут на службе в Армии и морской пехоте еще долгое время.

Автор стать Роберт Колесар в недавнем прошлом детектив из Лос-Анджелеса. Проходил службу в Ираке, где служил оружейным инструктором, обучая резервистов. Затем проходил службу в Афганистане в качестве военного советника.

Cтатья переведена с сайта www.gunsandammo.com

gunsa.ru

m4 (карабин) Википедия

M4 (автомат)
Тип	Автомат
Страна	США США
История службы
Годы эксплуатации	1994 год — настоящее время
Принят на вооружение	1994
На вооружении	См. Страны-эксплуатанты
Войны и конфликты
История производства
Производитель
Годы производства	1994 год — настоящее время
Варианты	M4A1 CQBR
Характеристики
Масса, кг	3,4 (снаряженный)[1] 2.68 (без магазина и ремня)[2] 0.11 — пустой магазин[1] 0.48 — снаряженный магазин[1]
Длина, мм	840/760 с выдвинутым /задвинутым прикладом[1]
Длина ствола, мм	370 (без компенсатора)[1]
Патрон	5,56×45 мм, .338 Spectre
Калибр, мм	5,56, 8.6
Принципы работы	отвод пороховых газов, поворотный затвор
Скорострельность, выстрелов/мин	700—970 (M4)[1] 700—1025 (M4A1, 2009 год)[3] 700—950 (поздние образцы)[2]
Начальная скорость пули, м/с	936 (М193) [1] 910 (М855) [2]
Прицельная дальность, м	800 (M4)[4][5] 600 (M4A1)[5]
Максимальная дальность, м	500 (эффективная)[2]
Вид боепитания	коробчатый магазин STANAG на 30, 40, 60 патронов, также барабанный на 100 патронов[1]
Прицел	диоптрический (на съёмной рукоятке для переноски), имеется планка Пикатинни для крепления различных прицелов
M4 (автомат) на Викискладе

ru-wiki.ru

M4 (автоматична гвинтівка) — Вікіпедія

Матеріал з Вікіпедії — вільної енциклопедії.

Перейти до навігації Перейти до пошуку У Вікіпедії є статті про інші значення цього терміна: M4.

Colt М4 carbine
Colt М4
Тип	Автоматична гвинтівка
Походження	США
Історія використання
На озброєнні	1992 рік — сучасність
Оператори	США та ще близько 50 країн у всьому світі
Війни	Війна в Афганістані, Війна в Іраку
Історія виробництва
Розробник	Colt’s Manufacturing Company
Розроблено	1992
Виробник	Colt’s Manufacturing Company
Виготовлена кількість	виробництво продовжується
Варіанти	M4A1, M4A2, M4A3, CQBR
Характеристики
Вага	2,91 кг (без магазина і ременя) 2,68 кг (без магазина і ременя) 0,11 кг (пустий магазин на 30 патронів) 0,48 кг (споряджений магазин на 30 патронів)
Довжина	840/760 мм з розкладен

uk.wikipedia.org

m4 (карабин) Википедия

Не следует путать с CAR-15.

M4 (автомат)
Тип	Автомат
Страна	США США
История службы
Годы эксплуатации	1994 год — настоящее время
Принят на вооружение	1994
На вооружении	См. Страны-эксплуатанты
Войны и конфликты
История производства
Производитель
Годы производства	1994 год — настоящее время
Варианты	M4A1 CQBR
Характеристики
Масса, кг	3,4 (снаряженный)[1] 2.68 (без магазина и ремня)[2] 0.11 — пустой магазин[1] 0.48 — снаряженный магазин[1]
Длина, мм	840/760 с выдвинутым /задвинутым прикладом[1]
Длина ствола, мм	370 (без компенсатора)[1]
Патрон	5,56×45 мм, .338 Spectre
Калибр, мм	5,56, 8.6
Принципы работы	отвод пороховых газов, поворотный затвор
Скорострельность, выстрелов/мин	700—970 (M4)[1] 700—1025 (M4A1, 2009 год)[3] 700—950 (поздние образцы)[2]
Начальная скорость пули, м/с	936 (М193) [1] 910 (М855) [2]
Прицельная дальность, м	800 (M4)[4][5] 600 (M4A1)[5]
Максимальная дальность, м	500 (эффективная)[2]
Вид боепитания	коробчатый магазин STANAG на 30, 40, 60 патронов, также барабанный на 100 патронов[1]
Прицел	диоптрический (на съёмной рукоятке для переноски), имеется планка Пикатинни для крепления различных прицелов
M4 (автомат) на Викискладе

У этого термина существуют и другие значения, см. М4.

M4 (войсковой индекс и наименование — Carbine, 5.56 mm, M4, заводской индекс изготовителя — Colt Model 920) — автоматический карабин, созданный в США на основе винтовки М16А2 и изначально предназначенный для вооружения экипажей боевых машин и расчётов вооружения и военной техники.

Несмотря на это, Командование специальных операций США приняло этот карабин в качестве единого для всех американских сил специальных операций. В настоящее время на него перешла и вся Армия США, так как большее удобство укороченного карабина в современных условиях, когда большую часть армии составляют мотопехота, экипажи боевых машин и вспомогательные войска, более чем компенсирует достаточно незначительное снижение его характеристик в сравнении с винтовкой.

Основными отличиями М4 от М16А2 являются ствол меньшей длины и выдвижной телескопический приклад. Вариант Colt Model 921 (M4A1) отличался от М4 режимом стрельбы: SAFE/SEMI/AUTO, по всем остальным параметрам полностью идентичен М4.

Устройство

Как правило, указывается, что М4 представляет собой винтовку М16 с укороченным стволом и укороченным телескопическим прикладом. На самом деле ситуация несколько сложнее: хотя М16 основан на базе AR-10, а М4 действительно основаны на одной и той же базовой модели — винтовке AR-15, их различия не ограничиваются длиной ствола и конструкцией приклада. Например, удлинитель ствола (barrel extension) М4 имеет более глубокие направляющие (feedramp) для подачи патронов из магазина (у оружия семейства AR-15 две направляющие, отдельно для патронов, подающихся с левого и правого рядов магазина), а ствольная коробка (upper receiver) — дополнительные углубления под ними, которые отсутствуют у М16. Причём удлинитель ствола от М4 может быть с сохранением функционирования установлен в ствольную коробку винтовки, но не наоборот (см. илл.). Существуют и иные относительно мелкие отличия.

Характеристика

Эффективная дальность стрельбы составляет:

• по одиночным целям — 500 м,
• по групповым целям — 600 м.

Это меньше, чем для М16А2 (на 50 м и 200 м соответственно^[1]). Темп стрельбы практически не изменился: для М16А2 пределы 700—900 выстрелов в минуту, для M4/M4A1 — 700—970 выстрелов в минуту^[1].

Требования к надёжности работы и кучности точно такие же, как и у М16^[6]. Для дальности 91,4 м (100 ярдов) поперечник рассеивания для групп по 10 выстрелов не превышает 12,7 см^[7].

Снаряжение

Дополнительное снаряжение карабина включает:

Оружие крупным планом, процесс прицеливания, процесс холодной пристрелки и приведения оружия к нормальному бою.

Критика

СМИ сообщают о критике M4 в связи с недостаточной надёжностью системы: бывали случаи отказа карабина.

Отказы карабина, согласно информации независимого исследования, проведённого Исследовательским институтом боевых разработок армии США (англ. Combat Studies Institute, CSI), стали одной из причин потерь личного состава армии (9 человек убитыми и 27 ранеными) во время боевого столкновения в районе села Ванат в Афганистане 13 июля 2008 года^[8].

В мае 2008 года на международном симпозиуме по лёгкому и стрелковому оружию представители Конгресса США, Пентагона и ряда оборонных компаний сделали заявление, в котором говорилось о необходимости прекращения закупки автомата на бесконтрактной основе. Одним из аргументов были итоги проведённых испытаний: согласно им количество сбоев М4 оказалось выше суммарного количества отказов у других образцов оружия, участвовавших в испытаниях — автоматов HK XM8, HK 416 и FN SCAR-L. Ответом армейского командования было заявление о том, что карабин хорошо зарекомендовал себя в боевых условиях и что количество отказов вследствие внешнего воздействия оценивается как незначительное^[9].

В 2006 году 88 % опрошенных американских военнослужащих в Ираке и Афганистане заявили, что в целом довольны автоматом M4^[10].

В 2010 году два журналиста газеты «Нью-Йорк Таймс» провели три месяца в Афганистане, освещая ход боевых действий, наблюдали дюжину перестрелок (некоторые продолжались по нескольку часов) и опросили около 100 солдат, в том числе и о надёжности используемых ими автоматов M4 и M16. За указанное время они столкнулись с одним случаем заклинивания M16. Журналисты пришли к выводу об отсутствии проблем с надёжностью этих автоматов^[11].

Варианты

• М4 — базовый вариант;
• М4А1 — разработанный в 1994 году^[7] вариант, отличающийся возможностью стрельбы непрерывными очередями подобно М16А2E3;
• Самозарядные варианты М4 для гражданского рынка. Производятся такими компаниями, как Colt, Vulcan Armament, Bushmaster^[12] и другими;

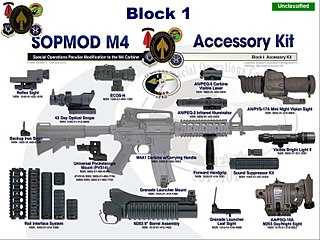

• SOPMOD M4 Accessory Kit (англ. Special Operations Peculiar Modification) — набор компонентов, разработанный Центром наземных операций ВМФ США для расширения функциональности автомата M4A1^[13].

Страны-эксплуатанты

В массовой культуре

Автоматический карабин M4 и его модификации получили значительное распространение в произведениях массовой культуры и искусства, в том числе:

• в литературно-художественных произведениях;
• в кинофильмах;
• в компьютерных играх (см. ниже).

Появление в компьютерных играх

Примечания

1. ↑ ^{1 2 3 4 5 6 7 8 9 10} TM 9-1005-319-23&P
2. ↑ ^{1 2 3 4} спецификация M4 на сайте производителя  (недоступная ссылка с 12-08-2013 [1951 день] — история, копия)
3. ↑ MIL-DTL-71186A
4. ↑ Статья «Чёрная винтовка» на сайте журнала «Братишка», Июль-Август 2001
5. ↑ ^{1 2} TM 9-1005-319-10
6. ↑ MIL-R-71135(AR) AMENDMENT 2, MIL-C-71186(AR)
7. ↑ ^{1 2} MIL-C-71186(AR)
8. ↑ Гибель девяти солдат в Афганистане объяснили ненадежностью американского оружия. Lenta.ru
9. ↑ Армию США призвали отказаться от карабина М4. Lenta.ru
10. ↑ Gordon L. Rottman. The M16. — Osprey Publishing, 2011. — P. 67.
11. ↑ C.J. Chivers. Examining the Complaints About American Rifle Reliability  (Проверено 29 июля 2013)
12. ↑ Bushmaster Home Defense & Recreation Models (англ.). Bushmaster Firearms. Проверено 25 августа 2010. Архивировано 19 февраля 2012 года.
13. ↑ Описание M4 на сайте weapon.at.ua
14. ↑ Petty Officer First Class David Votroubek. New Gear for Afghan Commandos (неизв.). United States Army Logistics Management College (July-August 2008). Проверено 24 марта 2009. Архивировано 19 февраля 2012 года.
15. ↑ Soraya Sarhaddi Nelson. New Afghan Commandos Take to the Frontlines (неизв.). National Public Radio (23 июля 2007). Проверено 24 марта 2009. Архивировано 19 февраля 2012 года.
16. ↑ ^{1 2 3} Daniel Watters. The 5.56 X 45mm: 2006 (неизв.). Проверено 25 марта 2009. Архивировано 19 февраля 2012 года.
17. ↑ ^{1 2 3 4 5 6 7 8 9 10 11 12 13} Daniel Watters. The 5.56 X 45mm: 2008 (неизв.). The Gun Zone. Проверено 27 января 2009. Архивировано 19 февраля 2012 года.
18. ↑ FOTOT/ Ushtria shqiptare tregon «dhëmbët» (неизв.). Gazeta Tema.
19. ↑ Victor Epand. Bull Pup Guns Configuration (неизв.) (недоступная ссылка — история). Проверено 24 марта 2009. Архивировано 9 июля 2007 года.
20. ↑ M4 Carbine (неизв.) (недоступная ссылка — история). Asia Pacific Defence Solutions Group. Проверено 20 января 2009.
21. ↑ ^{1 2} Hogg, Ian (2002). Jane’s Guns Recognition Guide. Jane’s Information Group. ISBN 0-00-712760-X.
22. ↑ ^{1 2 3} Daniel Watters. The 5.56 X 45mm: 2007 (неизв.). Проверено 25 марта 2009. Архивировано 19 февраля 2012 года.
23. ↑ Daniel Watters. The 5.56 X 45mm: 2008 (неизв.). Проверено 11 сентября 2009. Архивировано 19 февраля 2012 года.
24. ↑ http://lenta.ru/articles/2008/01/28/georgia/ Вооружённые силы Грузии приняли решение о замене АК-74 на американские карабины М4
25. ↑ Greece Ministry of Public Order Press Office: Special Anti-Terrorist Unit (неизв.) (недоступная ссылка — история). Official Website of the Hellenic Police (July 2004). Проверено 13 октября 2009. Архивировано 8 ноября 2009 года.
26. ↑ Bill Guerin. Another success for Detachment 88 (неизв.). Asia Times Online (16 июня 2007). Проверено 20 января 2009. Архивировано 19 февраля 2012 года.
27. ↑ Kopassus & Kopaska — Specijalne Postrojbe Republike Indonezije (неизв.). Hrvatski Vojnik Magazine. Проверено 12 июня 2010. Архивировано 30 апреля 2012 года.
28. ↑ Joseph Giordono. Iraqi soldiers switching over to M-16s and M-4s (неизв.). Stars & Stripes (16 мая 2007). Проверено 25 марта 2009. Архивировано 19 февраля 2012 года.
29. ↑ CJSOTF-AP Public Affairs. U.S. Special Forces, Iraqi army ops: Raids result in 102 detainees, large weapons cache, no losses (неизв.). Проверено 25 марта 2009. Архивировано 19 февраля 2012 года.
30. ↑ colmoschin.it  (недоступная ссылка с 12-08-2013 [1951 день] — история, копия) (итал.)
31. ↑ Daniel Watters. The 5.56 X 45mm: 2000-2001 (неизв.). Проверено 25 марта 2009. Архивировано 19 февраля 2012 года.
32. ↑ 全文掲載：飯柴大尉の声明文 (яп.). Проверено 12 января 2009. Архивировано 19 февраля 2012 года.
33. ↑ Malaysia has licence to make M4 assault rifles (неизв.). The Star (5 ноября 2007). Проверено 22 марта 2010. Архивировано 19 февраля 2012 года.
34. ↑ Thompson, Leroy. Malaysian Special Forces (неизв.). Special Weapons (December 2008). Проверено 17 декабря 2009. Архивировано 19 февраля 2012 года.
35. ↑ Daniel Watters. The 5.56 X 45mm: 2005 (неизв.). Проверено 25 марта 2009. Архивировано 18 февраля 2012 года.
36. ↑ Unofficial New Zealand Special Air Service page (неизв.) (недоступная ссылка — история). Проверено 25 марта 2009. Архивировано 12 ноября 2004 года.
37. ↑ //- Strona poświęcona Wojskowej Formacji Specjalnej GROM -//
38. ↑ Portugal — Destacamento de Ações Especiais (DAE)
39. ↑ Чилийцы заказали 2000 карабинов Colt M4
40. ↑ Kalibar | Tekst
41. ↑ Singapurske Specijalne Postrojbe (неизв.). Hrvatski Vojnik Magazine. Проверено 25 октября 2009. Архивировано 19 февраля 2012 года.
42. ↑ Daniel Watters. The 5.56 X 45mm: 1990-1994 (неизв.). Проверено 25 марта 2009. Архивировано 19 февраля 2012 года.
43. ↑ Urban, Mark, Task Force Black: The Explosive True Story of the Secret Special Forces War in Iraq , St. Martin’s Griffin, 2012, ISBN 978-1250006967, p.145-p.146

Ссылки

wikiredia.ru

M4) — автомат. Оружие и военная техника. Добавил Артем — VilingStore.net

М4 (Carbine, 5.56mm: M4) — автомат

М4 (Carbine, 5.56mm: M4) — автомат, созданный в США на основе М16А2 изначально для вооружения экипажей боевых машин и расчетов техники.

М4 (Carbine, 5.56mm: M4) — автомат

М4 (Carbine, 5.56mm: M4) — автомат

Автомат для всех американских сил специальных операций

Несмотря на это, Командование специальных операций США приняло этот автомат в качестве единого для всех американских сил специальных операций. В настоящее время на него переходит и вся Армия США, так как большее удобство укороченного карабина в современных условиях, когда большую часть армии составляют мотопехота, экипажи боевых машин и вспомогательные войска, более чем компенсирует достаточно незначительное снижение его характеристик в сравнении с винтовкой.

М4 (Carbine, 5.56mm: M4) — автомат

Основными отличиями М4 от М16А2

являются ствол меньшей длины и выдвижной телескопический приклад.

vilingstore.net

M4 (карабин) — это… Что такое M4 (карабин)?

Карабин — вид альпинистского снаряжения, служит в качестве соединительного звена. Карабин является одним из элементов снаряжения, от которых на прямую зависит безопасность альпиниста на восхождении. Согласно требований UIAA карабин должен выдерживать по… …   Энциклопедия туриста

карабин — а, м. carabine f. 1. Винтовка с укороченным стволом, употребляемая преимущественно кавалеристами и охотниками. БАС 1. И ходили де два человека к водяным воротам, один с карабином, а другой с двемя пистоли, стерегли казаков. Дон. д. 2 726. 1645.… …   Исторический словарь галлицизмов русского языка

Карабин кавалерийский 1758 — В 1758 г. на вооружение русской армии были приняты новые образцы оружия, разработанные воинской комиссией Военное коллегии. В частности, для кирасирских и конногренадерских полков был принят карабин обр. 1758 г. Его ствол круглый с каморой.… …   Военная энциклопедия

Карабин кавалерийский винтовальный — 1775 Для вооружения части личного состава кирасирских, карабинерных, гусарских и пикинерных полков предназначался винтовальный карабин обр. 1775 г. Замок с предохранителем курка — крючком «собачкой». На замочной доске надпись… …   Военная энциклопедия

Карабин пожарный — карабин (рис. 1), входящий в состав снаряжения пожарного и предназначенный для страховки пожарного при работе на высоте, а также для спасания и самоспасания с высотных уровней. Источник: НПБ 168 97*: Карабин пожарный. Общие технические требования …   Словарь-справочник терминов нормативно-технической документации

Карабин кавалерийский 1775 — Состоял на вооружении кирасирских, карабинерных, легкоконных и гусарских полков, с 1778 г. им были вооружены и пикинеры. Ствол круглый с небольшой каморой. Затравочное отверстие отделано медью. Мушка латунная уплощенная, на хвостовике —… …   Военная энциклопедия

Карабин гусарский — 1798 Предназначался только для гусарских полков. С принятием на вооружение в 1803 г. кавалерийского штуцера упразднен. Ствол круглый с небольшой каморой. Канал нарезной с восемью полукруглыми нарезами. Затравочное отверстие просверлено.… …   Военная энциклопедия

КАРАБИН — (фр. carabine). Короткое огнестрельное оружие, употребляемое в коннице. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. КАРАБИН в старину, ружье без штыка; им были вооружены преимущественно конные полки. Полный… …   Словарь иностранных слов русского языка

Карабин Тип 44 — Тип: кавалерийский карабин Страна …   Википедия

КАРАБИН — огнестрельное оружие облегченного веса; имеющиеся в большинстве государств К. отличаются от винтовок лишь укороченным стволом и устройством прицела, т. к. при винтовочных патронах дальности при стрельбе получаются меньшие. Самойлов К. И. Морской… …   Морской словарь

Карабин пожарный — Карабин пожарный: карабин, входящий в состав снаряжения пожарного и предназначенный для страховки пожарного при работе на высоте, а также для спасания и самоспасания с высотных уровней… Источник: ГОСТ Р 53267 2009. Техника пожарная. Карабин… …   Официальная терминология

dik.academic.ru
