Универсальный и сверхточный ракетный комплекс «Корнет»

Новейший российский многоцелевой ракетный комплекс «Корнет» легко справляется не только с танками, но и с вертолетами и даже беспилотниками. На прошлогодней осенней международной выставке вооружения RAE 2013 в Нижнем Тагиле и на недавно прошедшей в индийском Нью-Дели DEFEXPO 2014 многофункциональный ракетный комплекс «Корнет» вызвал большой интерес у международных покупателей.

Согласно данным ежегодного издания британского международного института стратегических исследований MilitaryBalance не менее 12 стран мира имеют на вооружении российские «Корнеты». Примечательно, что в этот список входят Турция и Иордания, ориентирующиеся в своих закупках больше на западные образцы вооружения и военной техники.

За пять лет холдинговая компания «ОАО «Высокоточные комплексы» заняла достойное место на международных и отечественном рынках вооружения и военной техники. Такие изделия промышленного объединения, как зенитный ракетно-пушечный комплекс «Панцирь», огнемет «Шмель», и другие заняли прочное место в арсеналах многих стран мира, а также Вооруженных Сил Российской Федерации.

Таким образом, к своему юбилею сотрудники холдинговой компании достигли высоких результатов. Будем надеяться, что в ближайшем будущем «Высокоточные комплексы» добьются еще большего успеха в разработке, производстве и экспорте новейших образцов вооружения и военной техники.

За последние 15 лет ракетный комплекс Тульского КБП успел поучаствовать в нескольких войнах и военных конфликтах. В ходе второй ливанской войны в июле-августе 2006 года «Корнеты» успешно применялись ливанскими боевиками из движения «Хезболла» против Армии обороны Израиля. Целями для операторов комплексов стали не только танки семейства «Меркава», но и переделанные из «Центурионов» тяжелые бронетранспортеры «Пума» и даже бронированные бульдозеры, использовавшиеся израильскими военными для борьбы с укреплениями при зачистке городов.

По мнению многих зарубежных экспертов, анализирующих опыт применения израильской бронетехники во второй ливанской войне, именно активное применение противотанковых ракетных комплексов «Корнет» и их неожиданная для израильской армии эффективность заставили командование Армии обороны Израиля в кратчайшие сроки оснастить танки «Меркава» комплексом активной защиты «Трофи».

По неподтвержденным сведениям, «Корнеты» использовались иракскими военнослужащими против армии США в ходе вторжения в Ирак в 2003 году – в так называемой первой части операции «Свобода Ираку». Такие сведения содержатся на американском сайте GlobalSecurity, в частности в статье указывается, что два основных боевых танка М-1 «Абрамс» и одна БМП «Брэдли» стали жертвами «Корнетов». Правда, официального подтверждения от Пентагона не поступало, но в мемуарах командира танковой роты 3-й пехотной дивизии капитана Джейсона Конроя «Тяжелый метал. Танковая рота в битве за Багдад» указывается, что «Корнет» воспринимался американскими танкистами как одна из самых опасных угроз на их пути к Багдаду.

В воюющей Сирии «Корнеты» применяют не только правительственные войска, выбивая боевиков из зданий и укреплений, но и повстанцы, уничтожая танки и бронемашины правительственных сил. Судя по фото и видеохронике, ракетные комплексы одинаково эффективны как против сооружений, так и против бронеобъектов. При этом надо учитывать, что уровень подготовки сирийских операторов по сравнению с их коллегами из «Хезболлы» не самый высокий.

Эффективно применяют ПТРК и в Вооруженных Силах РФ. Если в Сухопутных войсках используют переносные варианты ПТРК, то в Воздушно-десантных есть мобильная версия противотанкового ракетного комплекса на шасси бронетранспортера БТР-Д.

Что же делает ПТРК «Корнет» таким привлекательным для покупателей и какие новые модели ракетного комплекса мы увидим?

«Корнет» — гроза танков и укреплений

Работы по противотанковому «Корнету» начались в Тульском КБП еще в начале 90-х годов, а в 1994-м первые партии начали поступать на вооружение Российской армии. Создавался ПТРК на базе комплекса управляемого танкового оружия «Рефлекс», входящего в боекомплект основных российских и советских боевых танков семейств Т-72, Т-64, Т-80, а также самоходных противотанковых установок «Спрут-С» и «Спрут-СД».

«Противотанковые ракетные комплексы предыдущего поколения управлялись либо по проводам, разматывающимся за ракетой, либо радиокомандами», – пояснил газете «ВПК» главный редактор интернет-проекта «Отвага-2004» Виталий Моисеев.

В то же время управление «Корнета» схоже с высокоточными авиационными средствами поражения. На пусковой установке смонтирован лазерный излучатель, подсвечивающий цель ракете. Отразившийся луч воспринимается фотоприемником лазерного излучения, установленным на ракете, а система наведения, используя четыре тонких раскладных крыла, корректирует полет, ориентируясь на показания фотоприемника.

«В ПТУР прошлого поколения точность попадания зависела от оператора, его глазомера и координации движений. Ориентируясь по свету трассера, установленного в хвостовой части ракеты, он корректировал ее полет по радиоуправлению или по проводам, используя джойстик или, как говорят военные, кнюппель. Чуть ошибся в расчете траектории, чуть дернул в сторону – и ракета пройдет мимо цели», – рассказал нашему корреспонденту офицер службы ракетно-артиллерийского вооружения Минобороны.

По словам собеседника издания, «Корнет» таких недостатков лишен. «Провод мог оборваться, зацепившись за препятствие или в результате неудачного маневра. Радиоуправление можно заглушить помехами. Лазер теоретически можно тоже подавить, поставив с танка дым и закрыв «картинку» оператору, но, как показывает опыт, при достаточно высокой скорости штатной ракеты «Корнета» она все равно успевает поразить цель

», – отметил представитель Минобороны.

Конструкторы Тульского КБП, создавая «Корнет», сразу ориентировались на борьбу с танками, оснащенными динамической защитой, ставшей обязательным атрибутом большинства современных боевых машин еще в середине 80-х годов. Поэтому ракета 9М133 получила тандемную боевую часть, где первый заряд уничтожался элементами динамической защиты – железные коробки со взрывчаткой, при подрыве которой противотанковый боеприпас отбрасывается в сторону или уничтожается, а второй заряд поражает непосредственно танк.

Примечательно, что для создания эффективной кумулятивной струи второй, он же основной, заряд ракеты находится в хвостовой части, двигатель, оборудованный косонаправленными соплами, – в средней, а система управления расположена в хвостовой части ракеты.

Как показывает опыт современных войн и военных конфликтов, противотанковые управляемые ракеты все чаще становятся средством борьбы с укреплениями и засевшим в зданиях противником. Эффективно применялись ПТУР «Милан» против укреплений аргентинских военных британскими морскими пехотинцами и парашютистами в ходе короткого конфликта за острова Фолкленды в 1982 году. Советские спецназовцы противотанковыми «Фаготами» выбивали укрепленные пещеры «духов» в Афганистане, а 21-я софринская бригада оперативного назначения ВВ МВД, штурмуя Грозный зимой 1999–2000 годов, эффективно выбивала огневые точки боевиков в жилых домах и промышленных постройках.

За последние 30 лет таких примеров накопилось более чем достаточно. Но надо учитывать, что в отличие от бронеобъектов кумулятивная боевая часть не столь эффективна против живой силы противника. Поэтому в арсенале «Корнета» есть ракеты с термобарической боевой частью, позволяющей эффективно уничтожать огневые точки, инженерные сооружения, а также укрывшегося в них противника.

Многоцелевой ракетный комплекс

По мнению Виталия Моисеева, сейчас в мире отказываются от управляемых операторами противотанковых ракетных комплексов: «

Им на смену пришли ПТРК с ракетами, оснащенными головками самонаведения. К примеру, американские «Джавелины» и израильские «Спайки», действующие по принципу «пустил и забыл». Такие комплексы еще называют третьим поколением».

Ракеты американских и израильских противотанковых ракетных комплексов третьего поколения обнаруживают и берут на сопровождение бронеобъекты, используя заложенное в систему наведения эталонное изображение и тепло, исходящее от целей.

«Главная проблема «Джавелина» – высокая стоимость ракеты, доходящая до 120–130 тысяч долларов за штуку. Это очень дорогое удовольствие, которое могут позволить себе не все страны мира. Сейчас в Индии разрабатывают перспективную боевую машину пехоты, вооруженную «Джавелином», оценочная стоимость ее боекомплекта приближается к цене самого БМП», – пояснил изданию Моисеев.

Также эксперт заметил, что по сравнению с ПТРК второго поколения эффективная дальность ракетных комплексов третьего поколения гораздо меньше.

«Ракета «Джавелин» летит на дальность порядка 4700 метров, но ее самонаводящаяся головная часть эффективно работает только на 2500 метров, а дальше эффективность падает в разы. К примеру, уже упомянутая перспективная индийская БМП пока доедет до эффективной дальности запуска «Джавелина», будет уничтожена», – сообщил Виталий Моисеев. Также собеседник издания отметил, что современные боевые танки поражают цели на расстоянии 3–3,5 тысячи метров.

Есть проблемы и с применением комплексов третьего поколения в городских условиях.

«Во время активных боев в Ираке в 2003 году на открытой местности «Джавелины» эффективно уничтожали иракские танки, БТР и БМП. Но вот в населенных пунктах случаи их использования мне неизвестны. Американцы сейчас оснастили свои ПТРК ручным управлением. Также поступили и израильтяне со своим «Спайком», – рассказал независимый военный эксперт Вячеслав Целуйко.

Кроме того, по словам эксперта, Армия и Корпус морской пехоты США в городских боях активно использовали модернизированные в конце 90-х годов противотанковые ракетные комплексы второго поколения «Тоу-2», установленные на БМП «Брэдли», бронетранспортерах «Страйкер» и автомобилях повышенной проходимости «Хаммер».

«Спецназовцы «Дельты» пошли на штурм здания, в котором засели сыновья Саддама Хусейна, только после того, как по зданию выпустили полтора десятка ракет «Тоу-2», – пояснил Вячеслав Целуйко.

В Тульском КБП пошли другим путем, оснастив ПТРК «Корнет» автоматом сопровождения цели. «Оператор обнаруживает визуально цель, наводит на нее пусковую установку и ставит метку. Дальше ПУ сама корректирует полет ракеты к цели, без участия человека. Точность системы наведения и сопровождения цели позволяет эффективно поражать сложные цели, даже такие, как вертолет и беспилотный летательный аппарат», – говорит офицер службы РАВ Минобороны.

По словам собеседника издания, такое решение не только удешевляет сам комплекс, но и делает его более многофункциональным, без потери тактико-технических характеристик. «С новыми ракетами «Корнет» может поражать цели на дальности до 8 тысяч, а в некоторых случаях и до 10 тысяч метров. При этом эффективность системы наведения сохраняется на всем расстоянии полета ракеты», – пояснил собеседник издания.

Модернизированная версия ПТРК поставляется Вооруженным Силам России под индексом «Корнет-Д», а на экспорт – как «Корнет-ЭМ». Примечательно, что новейшие ПТРК пересели на шасси бронеавтомобиля повышенной проходимости «Тигр». Презентация обновленной версии «Корнета» состоялась на прошлогодней международной выставке вооружения в Нижнем Тагиле.

Высоко оценили «Корнет» и в Воздушно-десантных войсках, располагающих не только переносной версией ПТРК, но и на шасси десантируемого бронетранспортера БТР-Д.

«Особенность применения воздушно-десантных и десантно-штурмовых подразделений Воздушно-десантных войск – это действие в отрыве от своих основных сил, зачастую в тылу противника. Поэтому рассчитывать на поддержку своей артиллерии и танков не приходится. «Корнет» может не только эффективно бороться с вражеской бронетехникой, но и уничтожать его укрепления. При относительно небольшом весе пусковой установки ПТРК и его боекомплекта «Корнет» не снижает мобильность выполняющих боевую задачу десантников», – утверждает офицер-артиллерист одной из дивизий Воздушно-десантных войск.

Также собеседник издания отметил, что ПТРК в несколько раз повышает огневую мощь десантников. «ПТРК на БТР-Д можно десантировать с парашютом, как и обычные БМД. Машина эта плавающая, достаточно проходимая. В любой момент поддержит десантников своим огнем», – подчеркнул офицер-десантник.

Нашли свое место «Корнеты» и в Военно-воздушных силах, и в Войсках воздушно-космической обороны. «Сейчас «Корнет» рассматривается как дополнение к новейшим зенитным ракетно-пушечным комплексам «Панцирь». Благодаря высоким характеристикам прицельного комплекса, а также энерговооруженности и маневренности ракет ПТРК легко может сбить БПЛА или вертолет противника. «Панцирь» обнаруживает цель, передает ее координаты «Корнету», а тот уже уничтожает ее», – пояснил офицер ВВС России, знакомый с новейшим комплексом.

По его словам, дальность поражения целей ракетами «Корнета» гораздо больше, чем автоматическими пушками «Панциря»: «БПЛА – сложная и малозаметная цель. В принципе его можно сбить и штатной зенитной ракетой «Панциря», но она на порядок дороже «корнетовской». Надо учитывать, что дрон, не всегда хорошо заметный для головки самонаведения зенитной ракеты, может эффективно уклониться, сорвав захват. Но визуально БПЛА для оптики и тепловизора «Корнета» хорошо виден, а высокоточный автомат сопровождения доведет ракету точно до цели».

Правда, наш собеседник отказался разъяснить, на каком этапе находятся работы по принятию на вооружение многофункционального ракетного комплекса «Корнет» для ВВС России.

Рассматривается «Корнет» и как вооружение для новейших катеров, закупаемых для подразделений специального назначения Военно-морского флота, а также патрульных кораблей.

Почти за 20 лет с момента своего создания «Корнет» прошел путь от продвинутого, но узкоспециализированного противотанкового ракетного комплекса до многофункциональной системы, способной бороться с противником не только на суше, но и на море и даже в воздухе.

«Корнет» и экспорт

По мнению Виталия Моисеева, у «Корнета» большой экспортный потенциал, что и доказывают его покупатели: «По критерию «стоимость-эффективность» в своем классе сейчас ему нет равных». С этим трудно не согласиться. «Корнет» занял нишу между комплексами третьего поколения, которые он превосходит по стоимости, дальности поражения целей и универсальности, и комплексами второго поколения, уступающими «Корнету» в автономности.

«Не все страны готовы выкладывать по 120–130 тысяч долларов за одну ракету для «Джавелина», – отметил Моисеев.

Правда, у «Корнета» есть сильный конкурент в лице израильского «Спайка» фирмы «Рафаэл», который гораздо дешевле американского аналога, но уступает ему по тактико-техническим характеристикам. Сейчас израильский комплекс стоит на вооружении почти в 20 странах мира, включая Италию, Финляндию, ФРГ. Примечательно, что английские вооруженные силы, закупающие у американцев «Джавелины», активно применяют и «Спайк», получивший британское наименование «Экзектор». Даже Пентагон провел ряд испытаний израильского противотанкового комплекса еще в середине 90-х годов.

Но у новейшего многофункционального ракетного комплекса «Корнет-ЭМ» очень хороший экспортный потенциал и возможность значительно потеснить израильский «Спайк» с международного рынка вооружений. Пример израильтян доказывает, что спрос на ПТРК третьего поколения в мире огромный, но даже богатые развитые страны мира не готовы переплачивать за сложные головные части самонаведения. Прицельный комплекс с автоматом сопровождения «Корнета» на порядок дешевле используемого в израильском «Спайке», не уступая последнему по характеристикам.

В ряде зарубежных справочников указывается, что эффективная дальность израильского ПТРК – почти 25 тысяч метров, что, мягко говоря, вызывает недоумение, учитывая габариты самой ракеты. Правда, на последних выставках вооружения на стенде фирмы-производителя «Рафаэл» и в ряде публикаций указывается уже более скромная цифра – 8 тысяч метров.

Боевая часть ракеты российского «Корнета» массой почти5 кгтяжелее трёхкилограммовой израильской, а с учетом разнесенной конструкции зарядов тульская ракета будет гораздо эффективнее. Но главное в многофункциональности российского ракетного комплекса то, что покупатель получает систему, способную не только поражать бронеобъекты, укрепления противника, но и сбивать его вертолеты и даже беспилотные летательные аппараты.

Применим «Корнет» для морских и речных операций. Израильский «Спайк», остающийся продвинутым противотанковым ракетным комплексом, такими возможностями не обладает. На современном рынке вооружения подобные многофункциональные системы поставляет лишь российская холдинговая компания «Высокоточные комплексы». Более того, «Корнет-ЭМ» – это не опытная перспективная машина, работы по которой только ведутся, не технический концепт, а полноценная ракетная система, прошедшая испытания и поставляющаяся в Вооруженные Силы России.

Главный редактор журнала «Арсенал Отечества» Виктор Мураховский сделал прогноз о возможных покупателях новейшего многофункционального ракетного комплекса «Корнет-ЭМ»: «Если провести оценку военных угроз разных стран мира, то «Корнет-ЭМ» будет интересен странам – соседям Китая, имеющего большой танковый парк и значительные силы армейской авиации, и соседям Пакистана, также располагающего достаточно сильными бронетанковыми силами».

По словам эксперта, на Ближнем Востоке «Корнет» должен заинтересовать Алжир и Сирию. «Будет комплекс интересен и Египту, тем более что сейчас объем военного сотрудничества с этой страной опять увеличивается», – пояснил Виктор Мураховский.

Также главный редактор журнала «Арсенал Отечества» высказал мнение, что «Корнет» заинтересует и вооруженные силы стран, закупивших зенитный ракетно-пушечный комплекс «Панцирь».

За несколько лет входящее в холдинговую компанию «Высокоточные комплексы» Тульское конструкторское бюро приборостроения добилось поразительных результатов, создав уникальную ракетную систему «Корнет», способную уничтожать противника как на земле, так и в небе и на море. У многофункционального ракетного комплекса большой экспортный потенциал, востребован он и российскими военными. Остается только пожелать создателям «Корнета» не останавливаться на достигнутом.

/Алексей Рамм, vpk-news.ru/

army-news.ru

новый этап развития противотанковых ракетных комплексов » Военное обозрение

Создание и производство новых противотанковых ракетных комплексов (ПТРК) в мире ведется уже в течение полувека. За этот отрезок времени, благодаря простоте эксплуатации и относительно низкой стоимости, ПТРК стали самым массовым и востребованным видом высокоточного оружия. К примеру, только ПТУР американского семейства TOW в мире выпущено около 700 000 единиц и производство последних их модификаций по-прежнему продолжается. При этом стоит учитывать, что сама аббревиатура ПТРК уже давно не отражает в себе тех задач, которые можно решать при помощи данного оружия. Созданное первоначально для борьбы с танками, сегодня это оружие эффективно применяется для поражения целого спектра других малоразмерных целей: небронированной и легкобронированной техники, живой силы, различного рода фортификационных сооружений, элементов инфраструктуры противника. Последняя отечественная разработка ПТРК «Корнет-ЭМ» может бороться и с воздушными целями противника.

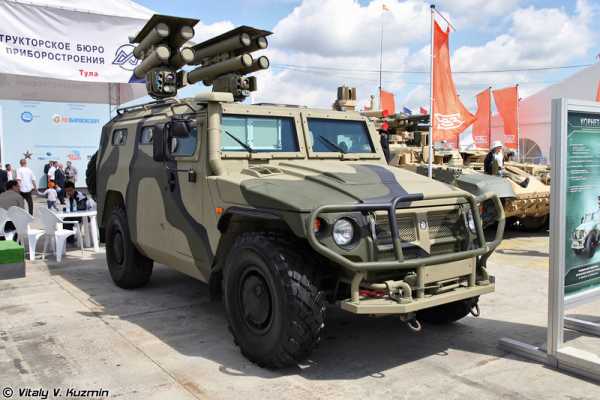

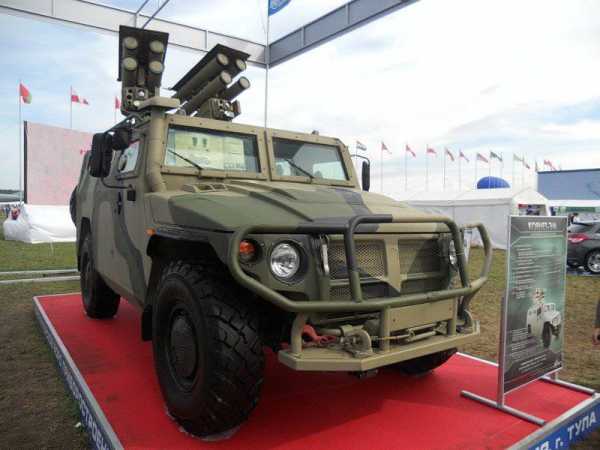

Мировая премьера комплекса Корнет-Д (Корнет-ЭМ экспортное название) состоялась на проходящей с 29 марта по 2 апреля индийской выставке DEFEXPO-2012. Здесь среди прочих видов российских вооружений был представлен новый ПТРК Корнет-ЭМ на базе бронеавтомобиля «Тигр». Ранее данная разработка российских оружейников была представлена на международном московском авиасалоне МАКС-2011. В настоящее время целесообразно называть данную машину многоцелевым высокоточным ракетным комплексом (РК) большой дальности, который может эффективно бороться как с наземными так и с воздушными целями. Ничего подобного в мире ни у кого нет.


Комплекс «Корнет-ЭМ» использует 8 ракет полностью готовых к стрельбе, полный боекомплект комплекса 16 ракет. Залповая стрельба по двум целям существенно увеличивает огневую производительность и скорострельность комплекса. Комплекс в состоянии вести стрельбу всеми существующими ракетами семейства «Корнет-Э». Комплекс позволяет реализовать современные требования к перспективному ПТРК, применяя передовые и, вместе с тем, относительно недорогие технические решения, которые обеспечивают ему ряд совершенно новых качеств.

Дальность стрельбы комплекса – 150 метров (минимальная), 10 000 метров (максимальная). Система управления полностью автоматическая с телеориентированием в луче лазера, помехозащищенность – высокая. Количество одновременно обстреливаемых целей – 2. Бронепробиваемость кумулятивной боевой части составляет до 1300 мм. Тротиловый эквивалент фугасной боевой части ракеты – 7 кг. Полный боекомплект комплекса – 16 ракет, 8 из них сразу готовы к стрельбе. Время приведения комплекса из походного в боевое положение составляет всего 7 секунд.

Используемое в комплексе «Корнет-ЭМ» техническое зрение вместе с автоматом сопровождения цели позволяют реализовать принцип «выстрелил и забыл». Полностью исключив человека из процесса наведения ПТУР и до 5 раз повышая точность сопровождения цели в условиях реального боевого применения, а также обеспечивая высокую вероятность попадания в цель во всем диапазоне дальностей применения комплекса. Дальность поражения целей комплексом «Корнет-ЭМ» в 2 раза превышает дальность поражения версии ПТРК «Корнет-Э». Возможность уничтожения целей в автоматическом режиме снижает психофизические нагрузки на операторов комплекса, требования к их квалификации и сокращает время на их обучение.

Традиционный для всего семейства «Корнет» блочно-модульный принцип построения позволяет разместить как одну, так и две пусковых установки на широком спектре относительно недорогих носителей производства различных стран, обладающих малой грузоподъемностью. Масса комплекса вооружения, включая боекомплект, составляет 0,8 т. для варианта с одной ПУ и 1,2 т. для варианта с двумя ПУ.


Повышение точности и дальности стрельбы, а также реализация режима автосопровождения, которая позволяет следить не только за медленными наземными объектами, но и более скоростными, позволила реализовать в комплексе «Корнет-М» принципиально новую для ПТРК задачу – борьбу с малоразмерными воздушными целями (БПЛА, вертолеты, атакующие самолеты штурмовой авиации). Эффективность комплекса при ведении огня по воздушным целям достигается благодаря сочетанию управляемой ракеты с термобарической БЧ, имеющей контактный и неконтактный датчик цели (НДЦ), с дальностью полета до 10 км., и высокоточной автоматической системой наведения.

По совокупности своих основных боевых характеристик данный комплекс не имеет аналогов в мире. Новый РК превосходит свои мировые аналоги в 3-5 раз и это только в роли противотанкового средства. ПТРК «Корнет-ЭМ» прост в обслуживании, а применяемые в нем боеприпасы в 3-4 раза дешевле аналогичных, что имеет очень большое значение, так как они являются расходной частью комплекса и определяют затраты на его использование в войсках.

Состав комплекса «Корнет-ЭМ»

— Боевая машина с двумя или одной автоматической ПУ и пультом оператора с дисплеем. В настоящее время в роли носителя выступает бронеавтомобиль «Тигр». Особенностью комплекса является то, что ракеты спрятаны в корпус автомобиля, который с виду выглядит как обыкновенный джип, а не носитель высокоточного оружия. Выдвижение ракет в боевое положение осуществляется за 7 секунд и производится только в случае наличия реальной угрозы.

— Управляемая ракета (УР) с фугасной боевой частью с неконтактным или контактным датчиком цели и дальностью стрельбы до 10 км;

— Противотанковая управляемая ракета (ПТУР) с максимальной дальностью полета до 8 км. и бронепробиваемостью кумулятивной БЧ, находящейся в диапазоне от 1100 до 1300 мм. Такая бронепробиваемость позволяет комплексу «Корнет-ЭМ» эффективно поражать современные и перспективные танки даже с учетом тенденции по повышению их уровня защиты. Для борьбы с наземными целями типа ДЗОТ, ДОТ, легкобронированной техникой противника и его пехотой, в том числе и находящейся в укрытиях, может применяться термобарическая БЧ мощностью 10 кг. в тротиловом эквиваленте.

— Автоматическая пусковая установка с размещенными на ней и готовыми к пуску 4 управляемыми ракетами. Установка имеет телетепловизионный прицел с тепловизором третьего поколения и телевизионными камерами высокого разрешения; встроенный лазерный дальномер и лазерный канал наведения ракет, а также автомат сопровождения цели с приводами наведения.


Рекордная дальность поражения целей


Анализ вооруженных конфликтов современности показывает, что на территории с пустынно-равнинным характером рельефа, в предгорьях при расположении на господствующих высотах, а также в широких долинах, расположенных между гор, цели могут наблюдаться на удалении в 10-15 км. Стоит понимать, что использование преимуществ местности во время боевых действий является одним из главных условий для успешного ведения боя. Именно поэтому для приведенных выше типов местности всегда будут возникать ситуации, при которых будет существовать возможность обнаружения целей на больших дальностях (более 5 км). Руководствуясь этим ГУП «КБП» посчитало, что вооружение, в том числе и ПТРК, должно обеспечивать дальность стрельбы на максимально возможные дистанции. Это позволило бы наносить противнику урон еще до вступления в огневой контакт основных сил, а также организовывать засады без последующего присоединения к бою. При решении данной задачи не должны были ухудшиться другие характеристики комплекса: могущество воздействия по цели, точность стрельбы, массогабаритные характеристики.

Конструкторы ПТРК «Корнет-ЭМ» с этой задачей справились. За счет усовершенствования системы управления комплекса, автомата сопровождения целей и двигателей управляемых ракет дальность стрельбы комплекса ПТРУ с кумулятивной боевой частью была доведена до 8 км, а для ракет с фугасной боевой частью до 10 км. При этом точность стрельбы комплекса «Корнет-ЭМ» на максимальной дистанции превышает точность стрельбы «Корнета-Э» на дистанции 5 км при сохранении всех габаритов и стыковочных параметров ракет комплекса, что обеспечивает их совместимость.

Возможность борьбы с воздушными целями

ПТРК «Корнет-ЭМ» является комплексом, который достаточно эффективно может решать задачи поражения воздушных целей. Наличие в составе комплекса управляемой ракеты с термобарической БЧ и неконтактным датчиком цели (НДЦ) обеспечивает надежное поражение воздушных целей на всех дальностях ведения стрельбы. НДЦ в сочетании с мощной фугасной боевой частью ракеты позволяет компенсировать возможные промахи, обеспечивая эффективное поражение БПЛА или вертолета за счет избыточного давления при промахе в 3 метра.


Максимальная дальность полета ракеты в 10 км. дает комплексу преимущество перед вертолетами противника, позволяя вести огонь на дистанциях, превышающих дальность действия их комплекса вооружений. В результате этого в ряде случаев ПТРК «Корнет-ЭМ» может выполнять часть функций ЗРК малого радиуса действия, обеспечивая прикрытие наземных войск от атак боевых вертолетов и БПЛА противника. Взаимодействие штатных средств ПВО с адаптированными для борьбы с малоскоростными воздушными целями комплексами «Корнет-ЭМ» может существенно повысить эффективность противовоздушной обороны тактических подразделений сухопутных войск.

Исходя из всего вышесказанного, можно с уверенностью утверждать, что ПТРК «Корнет-ЭМ» является лучшим образцом тактического высокоточного оружия для поражения визуально наблюдаемых объектов. Данный ракетный комплекс является универсальным оборонительно-штурмовым оружием с полностью защищенной от помех системой управления, обеспечивающий ведение высокоэффективной борьбы с наземными и воздушными целями противника. Комплекс может использоваться в различных условиях, в том числе в сложных метеоусловиях, при наличии оптических и радиоэлектронных помех.

Использованы источники:
www.kbptula.ru/rus/kbp/news/newsr015.htm
www.vpk.name/news/55697_ptrk_kornetem_zamenit_zrk_strelu.html
www.forums.airbase.ru/2011/07/t82657—kornet-em.html
www.gunm.ru/news/ptrk_bolshoj_dalnosti_kornet_ehm/2011-12-26-757

topwar.ru

Корнет-Д1, противотанковый ракетный комплекс

Компания участник: Конструкторское бюро приборостроения им. академика А. Г. Шипунова, АО

Разработан КБ Приборостроения (далее — КБП, г.Тула), главный конструктор направления — Лев Захаров. Испытания комплекса проведены в 2011 г. На официальном сайте КБП комплекс носит наименование «Корнет-ЭМ», в СМИ — «Корнет-Д». По неподтвержденной официально информации наименование для комплекса в ВС России — «Корнет-Д», экспортный вариант — «Корнет-ЭМ». По умолчанию приведены данные комплекса с ракетой 9М133ФМ-3. На боевой машине установлено две автоматические выдвигаемые пусковые установки с прицельными системами на 4 контейнера с ПТУРами каждая. По желанию заказчика на боевой машине может быть установлена одна пусковая установка на 4 ракеты.

Система управления и наведение — наведение ракет помехозащищенное автоматическое с телеориентированием в луче лазера (ракета 9М133ФМ-3). Используется прицельная оптико-электронная система с телетепловизионным прицелом с телевизионными камерами высокого разрешения и тепловизором третьего поколения, встроенным лазерным дальномером и лазерным каналом наведения ракет, а также автоматом сопровождения целей с приводами наведения. Комплекс может вести огонь по подвижным и неподвижным наземным, морским и воздушным целям. Возможно управления пусками ракет с пусковой установки с пульта дистанционного управления с расстояния до 50 м.

Технические характеристики

Боекомплект комплекса8 боеготовых ПТУР, всего 16 ПТУР
Время перевода из походного положения в боевое7 сек
Грузоподъемность боевой машины1200 кг
Масса модуля67.5 кг
Угловая скорость наведениядо 20 град/с
Диапазон измеряемых дальностей200-15000 м
Ошибка сопровождения СКО на 10 км0,3 м

Видео


www.arms-expo.ru

Корнет (ПТРК) — это… Что такое Корнет (ПТРК)?

«Корнет» (Индекс ГРАУ — 9К135, по классификации МО США и НАТО: AT-14 Spriggan) — противотанковый ракетный комплекс разработки Тульского КБ Приборостроения. Разработан на базе комплекса танкового управляемого вооружения «Рефлекс», сохранив основные его компоновочные решения. Предназначен для поражения танков и других бронированных целей, в том числе оснащенных современными средствами динамической защиты. Модификация ПТРК «Корнет-Д» может поражать и воздушные цели.

Основное отличие от предшествующих ПТРК «Фагот», «Конкурс» и «Метис» — в системе наведения. Если управление ПТУР последних осуществлялось по проводам, то ПТУР «Корнета» наводится по лазерному лучу.

Описание

Ракета выполнена по аэродинамической схеме «утка», два раскрывающихся из ниш руля размещены в её переднем отсеке, там же находится лидирующий заряд тандемной кумулятивной боевой части (БЧ) и узлы воздушно-динамического привода рулей с лобовым воздухозаборником. В средней части ракеты размещается твердотопливный двигатель с двумя косонаправленными соплами, за ним расположена основная кумулятивная БЧ. В хвостовом отсеке ракеты установлены элементы системы управления ракетой, включая фотоприёмник лазерного излучения, также на хвостовой части корпуса закреплены четыре раскладных тонких стальных крыла, раскрывающихся после выхода ракеты из транспортно-пускового контейнера (ТПК) под действием сил упругости материала крыльев. Крылья расположены под углом 45° относительно рулей. ПТУР вместе с вышибным зарядом размещаются в герметичном ТПК имеющим откидные крышки и рукоять. Корпус ракеты и складные рули — металлические, материал ТПК — пластик. Срок хранения ракеты в ТПК без проведения регламентных проверок — 10 лет.

ПТУР 9М133 оснащена тандемной кумулятивной боевой частью, основная боевая часть расположена позади ракетного двигателя для обеспечения необходимого фокусного расстояния при формировании кумулятивной струи. С этой же целью корпус твердотопливного ракетного двигателя выполнен кольцеобразной формы с полым центральным каналом для прохождения сквозь него высокоскоростной струи.

Кроме кумулятивной боевой части возможно снаряжение ракет термобарической боевой частью (9М133Ф) для поражения различных инженерных сооружений и огневых точек.

Пусковая установка ракет 9П163М-1 размещена на треножном станке и включает в себя прицел, способный работать в оптическом и инфракрасном режимах, оптическое лазерное устройство и аппаратуру системы наведения и управления полётом ракеты. Кроме пехотной установки «Корнет» включён в состав комплекса вооружения БМП-3.

Траектория полёта ракеты — спираль.

Тактико-технические характеристики

  • Максимальная дальность стрельбы:
    • Днём — 5500 м
    • Ночью — 3500 м
  • Минимальная дальность стрельбы: 100 м
  • Максимальная фланговая скорость цели: 70 км/ч
  • Система управления: полуавтоматическая, по лучу лазера
  • Калибр ракеты: 152 мм
  • Длина ракеты: 1200 мм
  • Максимальный размах крыла: 460 мм
  • Масса:
  • Боевые части:
    • Тандемная кумулятивная:
      • Масса ВВ: 4,6 кг
      • Бронепробиваемость: 1200 мм гомогенной брони за ДЗ .
      • Пробиваемость бетонного монолита: не менее 3000 мм
    • Термобарическая
  • Тип двигательной установки: РДТТ
  • Тепловизионный прицел 1ПН-79 «Метис-2»:
    • Масса: 11 кг
    • Дальность обнаружения/стрельбы цели ночью: до 4500 м
    • Дальность распознавания цели: 2500 м
  • Штатный боевой расчет: 2 чел.
  • Масса переносной ПУ 9П163М-1 (на треноге): 26 кг
    • Время перевода из походного положение в боевое: менее 1 мин.
  • Масса встраиваемой ПУ 9П163М-2 «Квартет»: 60 кг (по другим данным — 48)
  • Готовность к пуску, после обнаружения цели: 1 — 2 с
  • Боевая скорострельность: 2 — 3 выстр/мин
  • Время перезаряжания ПУ: 30 с
  • Углы наведения ПУ 9П163М-1/9П163М-2:
    • По горизонтали: 360/180°
    • По вертикали: от −5° до +20°/ от −10° до +15°
  • Температурный диапазон боевого применения:
    • «Корнет» от −50° до +50° С
    • «Корнет-Э» от −20° до +60° С
  • Высота боевого применения над уровнем моря: до 4500 м
  • СКО 0,3 м[4]

Модификации

  • Корнет-Э — экспортная модификация комплекса Корнет.
  • Корнет-Д — модернизированная версия комплекса Корнет (дальность стрельбы — 10 км, бронепробиваемость 1100-1300 мм)[5].
  • Корнет-ЭМ — экспортная версия комплекса Корнет-Д[6].
  • Корнет-Т — самоходная пусковая установка — боевая машина 9П162 на базе шасси БМП-3 («объект 699»).

На вооружении

По состоянию на август 2009 года было продано 35 000 единиц ПТУР «Корнет»[3]

  •  Россия — около 750 ПТУР «Корнет», по состоянию на 2009 год[3]
  •  Азербайджан — около 100 единиц 9М133 поставлено из России в период с 2009 по 2010 годы[7].
  •  Алжир — поставлено 216 ПТУР для БМП-2М с 2007 по 2009 на общую сумму 50 млн долларов[8]. По другим данным, около 3000 единиц 9М133 поставлено из России в период с 2006 по 2010 годы[7].
  •  Греция — 196 ПУ 9П196 «Корнет-Э» имелось на вооружении Сухопутных войск, по состоянию на 2010 год[9]. Поставка осуществлялась в два этапа, по контракту заключенному с Рособоронэкспортом в 2001 году на 278 ПТРК.[10]
  •  Индия — более 250 пусковых установок 9П196 «Корнет-Э» и около 3000 единиц 9М133 поставлено из России в период с 2003 по 2006 годы[7].
  •  Иордания — 200 пусковых установок и 2000 единиц 9М133 поставлено из России в период с 2009 по 2010 годы[7].
  •  Кот-д’Ивуар — некоторое количество ПТРК «Корнет-Э», по состоянию на 2010 год[11]
  •  Ливия — количество и статус неизвестны[12]
  •  Перу — 244 ПТУР и 24 ПУ «Корнет-Э», по состоянию на 2010 год[13] заключен контракт в 2008 году на сумму 23 млн.долл.[14]
  •  Сирия — 1000 ПТРК, по состоянию на 2010 год[15].Контракт на поставку выполнен в 90-е на сумму 65 млн.долл.[16]
  •  Турция — 80 ПТРК «Корнет-Э» находилось на вооружении Сухопутных войск, по состоянию на 2010 год[17], в том числе, до 800 ракет — поставленых в 2009 году по контракту заключенному с Рособоронэкспортом в 2008 году.[18] контракт стоимостью 70 млн.долл.[19]
  •  Эритрея — 80 единиц 9М133 поставлено из России в 2005 году, общая сумма контракта — 170 тыс. $[7].

Военизированные организации

  • Хезболла — сообщалось о наличии ПТРК «Корнет-Э» у этой организации.[20] в ходе Второй Ливанской войны боевики «Хизбаллах» использовали «Корнеты» для борьбы с израильской бронетехникой.
  • Хамас[21][22]

Боевое применение

ПТРК «Корнет-Э» (экспортный вариант) участвовал в боевых действиях между армией Израиля и группировкой Хезболла на юге Ливана в 2006 году[23]. Несколько ПУ и неиспользованные ракеты были захвачены израильской армией[24]. К ливанским боевикам он попал возможно из Сирии, куда он был официально поставлен.

Согласно отчёту израильской армии, в этом конфликте 46 танков «Меркава» получили различные повреждения от огня противника (всеми видами воздействия)[25]. В 24 случаях была пробита броня, в 3 из этих случаев сдетонировал боекомплект. Безвозвратные потери от ракет всех типов, включая «Корнет-Э», составили лишь 3 танка (по одному «Меркава-2», «Меркава-3» и «Меркава-4»).[26]

Несколько ПТРК «Корнет» попали в Израильский Национальный институт по изучению боеприпасов инженерных войск армии обороны Израиля.[27]

По заявлениям израильских властей, 7 апреля 2011 во время обстрела израильского школьного автобуса боевики ХАМАС применили ПТРК «Корнет», что привело к дипломатическому скандалу между Израилем и Россией[28].

См. также

Примечания

  1. ↑ КБП, Новости
  2. ↑ КБП, Новости
  3. ↑ 1 2 3 КБП, Новости Оф. сайт КБ Приборостроения
  4. ↑ КБП, Новости
  5. ↑ Комплекс Корнет-Д / Корнет-ЭМ. Сайт militaryrussia.ru. Архивировано из первоисточника 20 февраля 2012. Проверено 15 октября 2011.
  6. ↑ На авиасалоне МАКС-2011 КБП впервые представит ПТРК «Корнет-ЭМ»
  7. ↑ 1 2 3 4 5 Stockholm Internation Peace Research Institute — Arms Transfers Database
  8. ↑ http://www.armstrade.org/files/obrazec_glava5_2.pdf .с. 9
  9. ↑ The Military Balance 2010. — P. 137.
  10. ↑ The Military Balance 2007. — P. 181.
  11. ↑ The Military Balance 2010. — P. 302.
  12. ↑ Bombs Away — By Peter Bouckaert | Foreign Policy
  13. ↑ The Military Balance 2010. — P. 92.
  14. ↑ Россия является лидером на рынке вооружений Перу — ЦАМТО — ВПК.name
  15. ↑ The Military Balance 2010. — P. 272.
  16. ↑ http://www.roe.ru/news/lenty/lenta_08_08_21.html
  17. ↑ The Military Balance 2010. — P. 165.
  18. ↑ The Military Balance 2009. — P. 200.
  19. ↑ WARTIME:: ТУРЦИЯ КУПИТ РОССИЙСКИЕ ПРОТИВОТАНКОВЫЕ КОМПЛЕКСЫ «КОРНЕТ — Э» НА СУММУ 70 МЛН. USD
  20. ↑ The Military Balance 2007. — P. 211.
  21. ↑ Ракета «Корнет» российского производства — в аресенале ХАМАС. Проверено 21 апреля 2011.
  22. ↑ הרמטכ»ל: לראשונה חדר לטנק בעזה טיל «קורנט». Проверено 21 апреля 2011.(недоступная ссылка)
  23. ↑ Kornet ATGMs captured in Ghandouriyeh, Center for Special Studies.
  24. ↑ Противотанковое оружие «Хизбаллы»: трофеи Второй Ливанской войны
  25. ↑ Ливанская радиостанция «Ан-Нур», принадлежащая Хезболле, со ссылкой на некий американский доклад, распространённый в дипломатических кругах, заявила, что потери Израиля сильно занижены, и в ходе боевых действий было потеряно 164 танка. [1] [2] [3]
  26. ↑ Потери бронетехники во Второй Ливанской войне //waronline.org
  27. ↑ [4] Отрывок Израильских новостей (2-го канала), в котором рассказывают о Национальном институте по изучению боеприпасов. 1:49 видна пусковая установка ракеты «Корнет»
  28. ↑ Израиль выразил протест России из-за ракет «Корнет»

Литература

  • Ангельский Р. Д. Отечественные противотанковые комплексы: Иллюстрированный справочник. — М.: ООО «Издательство ACT», 2002. — 192 с. — (Военная техника). — 10 000 экз. — ISBN 5-17-011744-2

Ссылки

dic.academic.ru

ПТРК «Корнет» | Военное оружие и армии Мира

ПТРК «Корнет» разработан в КБ Приборостроения в городе Тула. Потребовалось решить набор непростых задач: увеличение дальности и вероятности поражения цели в различных условиях и любое время суток при наличии пассивных и активных оптических помех; увеличение бронепробиваемости с учетом усиления бронезащиты и применения динамической зашиты; возможность поражения кроме танков еще и железобетонных бункеров, небронированных и легкобронированных целей, огневых точек; сокращение времени, необходимого для поражения цели.

«КОРНЕТ» — ЗВАНИЕ СЕРЬЕЗНОЕ

Впервые «Корнет» открыто представлен в 1994 году, через несколько лет принят на вооружение. ГРАУ присвоило комплексу индекс 9К135. В США и НАТО он известен как АТ-14 Spriggan. В комплексе реализован принцип прямой фронтальной атаки цели с полуавтоматической системой управления по прямому лазерному лучу (за основу взят танковый комплекс управляемого вооружения «Рефлекс»).

Максимальная дальность стрельбы возросла в 1,5 раза по сравнению с близким по классу ПТРК второго поколения «Конкурс-М». Появилась возможность поражать цели на дистанциях, превышающих дальность эффективного ответного огня противника.

СОСТАВ КОМПЛЕКСА

ПТУР 9М133 сконструирована по аэродинамической схеме «утка» с передним расположением двух рулей с воздушно-динамическим приводом. Четыре складных крыла в хвостовом отсеке расположены относительно рулей под углом 45°.

Тандемная кумулятивная боевая часть способна поразить большинство современных основных танков, в том числе с навесной или встроенной динамической защитой, а также прочные железобетонные сооружения. Твердотопливный реактивный двигатель с соплами, установленными под углом к продольной оси ракеты, занимает средний отсек ракеты — между лидирующим и основным кумулятивными зарядами боевой части. В хвостовом отсеке установлен фотоприемник лазерного излучения.

Вариант 9М133Ф оснащен фугасной (термобарической) боевой частью для поражения огневых сооружений, тактических ракетных комплексов, авиатехники на стоянках, небронированных или легкобронированных машин и т. д. Необходимость подобной БЧ на высокоточном оружии подтверждена опытом локальных конфликтов. ПТУР и стартовая двигательная установка помещены в пластмассовый транспортно-пусковой контейнер (ТПК) с откидными крышками и рукояткой. Производство ПТУР организовали на заводе им. В. А. Дегтярева (г. Ковров). Переносная пусковая установка 9П163М-1 включает треножный станок с откидными опорами, вращающуюся часть на вертлюге и качающуюся часть с люлькой, механизмы наведения, механизм пуска.

Прицел-прибор наведения 1П45 — перископический. Использование полупроводникового лазера с высокой импульсной мощностью позволяет надежно управлять ракетой в условиях задымления, кодирование излучения — вести одновременную перекрестную стрельбу двумя комплексами без взаимных помех. Возможность обнаружения и обстрела целей ночью и при ограниченной видимости обеспечивает тепловизионный прицел «Метис-2»(1ПН79) или «Корнет-ТП» (1ПН80).

РАБОТА

Элементы комплекса могут переноситься расчетом во вьюках. Перевод из походного положения в боевое занимает до 1 мин, подготовка следующего выстрела — 1-2 с. ТПК с ПТУР устанавливается сверху пусковой установки, после выстрела заменяется вручную. Стрельба возможна из положений «лежа», «сидя», «с колена», из окопа или окна здания. Как и в других комплексах с полуавтоматической системой управления, в обязанности оператора входит обнаружение цели, производство пуска и удержание прицельной марки на цели. Вывод ПТУР после пуска на линию визирования (ось лазерного луча) и компенсация ее отклонений производятся автоматически. Прямая лазерная линия малочувствительна к помехам, поскольку фотоприемник ракеты обращен в сторону стреляющего комплекса.

9П163-2 «Квартет» может монтироваться на легкие бронированные и небронированные носители. Боевая машина 9П162 самоходного ПТРК «Корнет-Т» выполнена на шасси БМП-3. оснащена подъемной пусковой установкой, автоматом заряжания.

Возимый боекомплект включает до 16 ПТУР. Производство 9П162 организовано Вольским механическим заводом. Модификация «Корнет-Д» с дальностью стрельбы до 10 км и увеличенной бронепробиваемостью рассчитана на поражение как наземных, так и воздушных целей.

БОЕВАЯ СЛУЖБА

ПТРК «Корнет» поставляется на вооружение противотанковых подразделений Российской армии. Экспортная модификация «Корнет-Э» поставлена в ряд стран — Азербайджан, Грецию, Индию, Иорданию, Ливию, Марокко, Перу, Сирию, Турцию, Эритрею. Сообщалось об успешном применении сирийских ПТРК группировкой «Хезболла» против израильских танков «Меркава» на юге Ливана в 2006 году. Впоследствии ПТРК применялись уже в ходе гражданской войны в самой Сирии.
