Авиационный ракетный комплекс Атака-В

Базирование:

Вертолет

Система управления:

Управление по радиоканалу

Боевая часть:

Тандемная

Применение:

Противотанковые

Страна:

Россия

Дальность:

8 км.

Год разработки:

2000 г.

Комплекс «Атака-В» предназначен для поражения современных танков, боевых машин пехоты, пусковых установок ПТУР и ЗУР, долговременных огневых точек типа ДОТ и ДЗОТ, низколетящих малоскоростных воздушных целей, а также живой силы противника в укрытиях.

Ракета авиационного ракетного комплекса «Атака-В» создана на базе ракеты 9М114 комплекса «Штурм-В» с использованием более мощного двигателя, который позволил увеличить дальность стрельбы комплекса, а также новой более мощной боевой части, обладающей большей бронепробиваемостью.

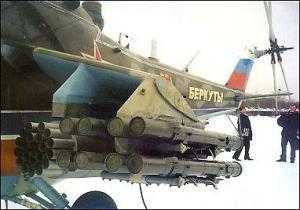

В конце 1990-х годов вертолеты Ми-24в были модернизированы с целью обеспечения возможности применения новых ракет «Атака-В» и «Игла-В». Вертолет с модернизированным комплексом вооружения получил обозначение Ми-24ВМ (экспортная модификация имеет обозначение Ми-35М).

Состав

Ракета (см. схему, фото) комплекса имеет аэродинамическую схему «утка» и оснащена полуавтоматической системой наведения по радиолинии. Аппаратура управления — «Радуга-III». Для обеспечения возможности ведения боевых действий круглосуточно в КБ Красногорского механического завода («Зенит») для вертолета Ми-24Н разработана обзорно-прицельная система «Тор» с лазерным дальномером, с оптическим, телевизионным и тепловизионным каналами. Система «Тор» используется и для наведения ПТУР.

После принятия решения экипажем вертолета о запуске ракеты навигатор (оператор) совмещает фиксированную метку с целью и нажимает кнопку пуска, выбирая таким образом скорректированный режим программного наведения на цель. В результате, лазерный дальномер измеряет расстояние до цели в автоматическом режиме и представляет полученные данные на многофункциональном дисплее вместе с информацией о необходимом маневре для вывода вертолета в зону допустимого пуска. Пилот ведет вертолет так, что движущая метка цели остается в фиксированном квадрате. Оператор проверяет, что фиксированная метка совмещена с целью и, если необходимо, делает корректировку посредством манипуляций управляющими рычагами. Когда вертолет достигает зону допустимого пуска, цифровой компьютер посылает на многофункциональный дисплей команду «достижима». По этой команде оператор производит пуск ракеты. Во время полета оператор удерживает на многофункциональном дисплее фиксированную метку совмещенной с целью и, если необходимо, выравнивает положение линии визирования посредством манипуляций управляющими рычагами до момента поражения цели. В течение этого процесса вертолет может маневрировать с углом рысканья до 110 градусов и креном до 30 градусов.

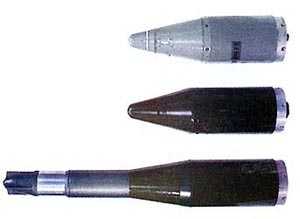

ПТУР «Атака» поставляется в трех вариантах.

· ракета 9М120(9М120М,9М220) с тандемной кумулятивной боевой частью, преодолевающая динамическую защиту и далее танковую гомогенную броню.

· ракета 9М120Ф с фугасной боевой частью, предназначенная для борьбы с небронированными целями. Особенно большие разрушения она вызывает при разрыве в замкнутых пространствах (в дзотах, зданиях и др).

· ракета 9М220О для поражения летательных аппаратов. Она снабжена неконтактным взрывателем, способным реагировать на воздушную цель при пролете от нее на расстоянии менее 4м и осколочной боевой частью.

Наибольшая эффективность использования УР «Атака» на дальностях от 800 до 4000м. При этом вертолет находится на малой высоте в зоне наименьшей уязвимости. Вероятность поражения танка (расстояние = 4 км) 0,65-0,9.

Пусковая труба служит направляющей для запускаемой ракеты, а также контейнером для транспортировки и хранения ракеты. Тип старта — из ТПК с помощью вышибного заряда.

Тактико-технические характеристики

Разработчик

КБ Машиностроения

Изготовитель

ГП «Ижевский машиностроительный завод»,
Ковровский механический завод

Боевая часть

— тип для 9М120 (9М120М)

Тандемная кумулятивная

— тип для 9М120Ф

Фугасно-кумулятивная

— тип для 9М220О

Осколочная

— вес, кг

7

Вертолет-носитель

Ми-24ВМ, Ми-28А/Н, Ка-29, Ми-35М

Дальность стрельбы, м

— ракетой 9М120

400-6000

— ракетой 9М220

400-6000

— ракетой 9М220О

400-7000

— ракетой 9М120М

800-8000

Скорость полета, м/c

— максимальная

500

— средняя

350-400

Время полета на максимальную дальность, с

14.5

Ракета

— число ступеней

2

— длина ракеты 9М120 в полете, мм

2100

— длина ракеты 9М120 в ТПК, мм

1830

— максимальный диаметр корпуса, мм

130

— размах крыла, мм

300

— стартовый вес, кг

49.5

— вес ракеты в ТПК, кг

79

— высота применения, м

0-4000

— температура применения, град С

От -50 до 50

Бронепробиваемость, мм

— ракета 9М114

До 800

— ракета 9М120

Более 800 за динамической защитой

— ракета 9М120М

950

Пусковая установка

— тип

Вертолетная АПУ8/4У

— держатель

Балочный ДБ-3У

— число ракет

8

warrior-elite.tk

Авиационный ракетный комплекс Атака-В

Базирование:

Вертолет

Система управления:

Управление по радиоканалу

Боевая часть:

Тандемная

Применение:

Противотанковые

Страна:

Россия

Дальность:

8 км.

Год разработки:

2000 г.

Комплекс «Атака-В» предназначен для поражения современных танков, боевых машин пехоты, пусковых установок ПТУР и ЗУР, долговременных огневых точек типа ДОТ и ДЗОТ, низколетящих малоскоростных воздушных целей, а также живой силы противника в укрытиях.

Ракета авиационного ракетного комплекса «Атака-В» создана на базе ракеты 9М114 комплекса «Штурм-В» с использованием более мощного двигателя, который позволил увеличить дальность стрельбы комплекса, а также новой более мощной боевой части, обладающей большей бронепробиваемостью.

В конце 1990-х годов вертолеты Ми-24в были модернизированы с целью обеспечения возможности применения новых ракет «Атака-В» и «Игла-В». Вертолет с модернизированным комплексом вооружения получил обозначение Ми-24ВМ (экспортная модификация имеет обозначение Ми-35М).

Состав

Ракета (см. схему, фото) комплекса имеет аэродинамическую схему «утка» и оснащена полуавтоматической системой наведения по радиолинии. Аппаратура управления — «Радуга-III». Для обеспечения возможности ведения боевых действий круглосуточно в КБ Красногорского механического завода («Зенит») для вертолета Ми-24Н разработана обзорно-прицельная система «Тор» с лазерным дальномером, с оптическим, телевизионным и тепловизионным каналами. Система «Тор» используется и для наведения ПТУР.

После принятия решения экипажем вертолета о запуске ракеты навигатор (оператор) совмещает фиксированную метку с целью и нажимает кнопку пуска, выбирая таким образом скорректированный режим программного наведения на цель. В результате, лазерный дальномер измеряет расстояние до цели в автоматическом режиме и представляет полученные данные на многофункциональном дисплее вместе с информацией о необходимом маневре для вывода вертолета в зону допустимого пуска. Пилот ведет вертолет так, что движущая метка цели остается в фиксированном квадрате. Оператор проверяет, что фиксированная метка совмещена с целью и, если необходимо, делает корректировку посредством манипуляций управляющими рычагами. Когда вертолет достигает зону допустимого пуска, цифровой компьютер посылает на многофункциональный дисплей команду «достижима». По этой команде оператор производит пуск ракеты. Во время полета оператор удерживает на многофункциональном дисплее фиксированную метку совмещенной с целью и, если необходимо, выравнивает положение линии визирования посредством манипуляций управляющими рычагами до момента поражения цели. В течение этого процесса вертолет может маневрировать с углом рысканья до 110 градусов и креном до 30 градусов.

ПТУР «Атака» поставляется в трех вариантах.

· ракета 9М120(9М120М,9М220) с тандемной кумулятивной боевой частью, преодолевающая динамическую защиту и далее танковую гомогенную броню.

· ракета 9М120Ф с фугасной боевой частью, предназначенная для борьбы с небронированными целями. Особенно большие разрушения она вызывает при разрыве в замкнутых пространствах (в дзотах, зданиях и др).

· ракета 9М220О для поражения летательных аппаратов. Она снабжена неконтактным взрывателем, способным реагировать на воздушную цель при пролете от нее на расстоянии менее 4м и осколочной боевой частью.

Наибольшая эффективность использования УР «Атака» на дальностях от 800 до 4000м. При этом вертолет находится на малой высоте в зоне наименьшей уязвимости. Вероятность поражения танка (расстояние = 4 км) 0,65-0,9.

Пусковая труба служит направляющей для запускаемой ракеты, а также контейнером для транспортировки и хранения ракеты. Тип старта — из ТПК с помощью вышибного заряда.

Тактико-технические характеристики

Разработчик

КБ Машиностроения

Изготовитель

ГП «Ижевский машиностроительный завод»,
Ковровский механический завод

Боевая часть

— тип для 9М120 (9М120М)

Тандемная кумулятивная

— тип для 9М120Ф

Фугасно-кумулятивная

— тип для 9М220О

Осколочная

— вес, кг

7

Вертолет-носитель

Ми-24ВМ, Ми-28А/Н, Ка-29, Ми-35М

Дальность стрельбы, м

— ракетой 9М120

400-6000

— ракетой 9М220

400-6000

— ракетой 9М220О

400-7000

— ракетой 9М120М

800-8000

Скорость полета, м/c

— максимальная

500

— средняя

350-400

Время полета на максимальную дальность, с

14.5

Ракета

— число ступеней

2

— длина ракеты 9М120 в полете, мм

2100

— длина ракеты 9М120 в ТПК, мм

1830

— максимальный диаметр корпуса, мм

130

— размах крыла, мм

300

— стартовый вес, кг

49.5

— вес ракеты в ТПК, кг

79

— высота применения, м

0-4000

— температура применения, град С

От -50 до 50

Бронепробиваемость, мм

— ракета 9М114

До 800

— ракета 9М120

Более 800 за динамической защитой

— ракета 9М120М

950

Пусковая установка

— тип

Вертолетная АПУ8/4У

— держатель

Балочный ДБ-3У

— число ракет

8

tonnel-ufo.ru

Атака-Т, комплекс управляемого вооружения (КУВ)

Компания участник: Конструкторское бюро машиностроения, Научно-производственная корпорация, АО

Назначение

Предназначен для поражения движущихся и неподвижных современных и перспективных танков, других бронированных (БМП, БТР) и малоразмерных целей (типа ДОТ, ДЗОТ), фортификационных сооружений, живой силы в укрытиях и на открытых площадках, а также воздушных низколетящих со скоростями до400 км/ч целей днем и ночью, надводных малотоннажных целей.

Комплекс управляемого вооружения (КУВ) «Атака-Т» (индекс Б07С1) предназначен для установки в башни и боевые отделения различных боевых машин на шасси танков (например, БМПТ и БМПТ-72), БМП, БТР, тягачей и других ВГМ и автомобилей, в корабельные установки, в том числе иностранного производства.

Состав

КУВ состоит из аппаратуры комплекса, боевых средств, средств технического обслуживания, тренировочных средств и учебного имущества:

— установка пусковая Б07С1.01.000;
— наземная аппаратура управления ВИАМ.461112.001;
— ракета управляемая противотанковая 9М120-1;
— ракета управляемая 9М120-1Ф;
— ракета управляемая 9М120-1Ф-1;
— ракета управляемая практическая 9М120-1 ПРАКТ;
— комплекты ЗИП группового (ЗИП-Г) на составные части КУВ;
— изделие учебно-тренировочное 9М120 МАКЕТ;
— макет регистрирующий массо – габаритный 242-ЭДМ.000;
— калибр 199.ПК.200.

Требования к носителю КУВ «Атака-Т»

Характеристики аппаратуры системы управления огнем носителя, необходимые для обеспечения работы КУВ

Характеристика

Параметр

Рассогласование оси нулевых команд канала дальней зоны ИП и линии визирования оптического канала, не более, угл. с

30,0

Рассогласование линии визирования  узкого поля ТПВ-канала относительно оптического канала, не более, угл. с

30,0

Углы наведения линии визирования, не менее, град

-вверх

-вниз

30,0

10,0

Максимально возможная угловая скорость наведения линии визирования, не менее, град /с

4,0

Ошибка слежения линии визирования за центром цели, не более, т.д

-для дальности до цели 5000м

-для дальности до цели 500м

0,1

0,5

Ошибка стабилизации ПУ во всем рабочем диапазоне углов наведения ПУ, не более, угл. мин

-для неподвижной цели

-для подвижной цели

10,0

20,0

Максимально возможная угловая скорость разворота ПУ, не менее,
град /с

-курс

-тангаж

6,0

6,0

Скорость БМ, в том числе по пересеченной местности, при работе КУВ, не более, км/ч

65

Режимы полета ракеты

(задается СУО носителя)

— без превышения над линией прицеливания;

— с превышением 4-8 м над линией прицеливания при установленном режиме «Пыль» при стрельбе по цели на дальности от 1500 м до 5500 м.

Исходный режим полета ракеты при включении СУО носителя в режим КУВ до выполнения замера дальности (задается СУО носителя)

без превышения над линией прицеливания

при автоматически установленной исходной дальности 6000 м.

Требование по определению дальности до цели аппаратурой носителя:

— при заданном режиме полета ракеты без превышения над линией прицеливания

— при заданном режиме полета ракеты с превышением над линией прицеливания.

при автоматически установленной исходной дальности 6000 м измерение дальности перед пуском не требуется;

необходимо выполнить замер дальности перед пуском ракеты с точностью измерения ± 50 м.

Использованы фотографии: Конструкторское бюро машиностроения Научно-производственная корпорация, АО

Технические характеристики

Система наведения ракет полуавтоматическая по лазерному лучу
Сектор наведения ракет типа 9М120-1: — по курсовому углу, град.: 360 (за счет поворота башни
Сектор наведения ракет типа 9М120-1: — по углу места, град.: минус 10…плюс 25
Дальность стрельбы ракетами типа 9М120-1, км от 0,4 до 6,0
Высота поражения цели над носителем при стрельбе ракетами типа 9М120-1, км от 0,0 до 2,0 (максимальная высота поражения цели обеспечивается в диапазоне дальности 3,3±0,5 км)
Число одновременно обстреливаемых целей 1
Режимы стрельбы ракетами последовательный
Скорострельность, выстр./мин 3-4
Выбор ракет по типу БЧ обеспечивается
Бронепробиваемость БЧ ракеты 9М120-1 за ДЗ, мм не менее 800
Время полета ракеты на Д=5000 м, не более, с 14,5
Средняя скорость полета ракеты сверхзвуковая
Время реакции (минимальное время от момента перехода в режим КУВ до пуска ракеты), с менее 1.2
Количество ракет на ПУ, шт. до 4
Время ручного заряжания/разряжания одной направляющей ПУ, мин не более 0,5

www.arms-expo.ru

Авиационный ракетный комплекс «Атака-В» | Мир танков и бронетехники: классификация и история танка

Комплекс «Атака-В» предназначен для поражения современных танков, боевых машин пехоты, пусковых установок ПТУР и ЗУР, долговременных огневых точек типа ДОТ и ДЗОТ, низколетящих малоскоростных воздушных целей, а также живой силы противника в укрытиях.

Ракета авиационного ракетного комплекса «Атака-В» создана на базе ракеты 9М114 комплекса «Штурм-В» с использованием более мощного двигателя, который позволил увеличить дальность стрельбы комплекса, а также новой более мощной боевой части, обладающей большей бронепробиваемостью.

В конце 1990-х годов вертолеты Ми-24в были модернизированы с целью обеспечения возможности применения новых ракет «Атака-В» и «Игла-В». Вертолет с модернизированным комплексом вооружения получил обозначение Ми-24ВМ (экспортная модификация имеет обозначение Ми-35М).

Ракета комплекса имеет аэродинамическую схему «утка» и оснащена полуавтоматической системой наведения по радиолинии. Аппаратура управления — «Радуга-III». Для обеспечения возможности ведения боевых действий круглосуточно в КБ Красногорского механического завода («Зенит») для вертолета Ми-24Н разработана обзорно-прицельная система «Тор» с лазерным дальномером, с оптическим, телевизионным и тепловизионным каналами. Система «Тор» используется и для наведения ПТУР.

После принятия решения экипажем вертолета о запуске ракеты навигатор (оператор) совмещает фиксированную метку с целью и нажимает кнопку пуска, выбирая таким образом скорректированный режим програ ммного наведения на цель. В результате, лазерный дальномер измеряет расстояние до цели в автоматическом режиме и представляет полученные данные на многофункциональном дисплее вместе с информацией о необходимом маневре для вывода вертолета в зону допустимого пуска. Пилот ведет вертолет так, что движущая метка цели остается в фиксированном квадрате.

Оператор проверяет, что фиксированная метка совмещена с целью и, если необходимо, делает корректировку посредством манипуляций управляющими рычагами. Когда вертолет достигает зону допустимого пуска, цифровой компьютер посылает на многофункциональный дисплей команду «достижима». По этой команде оператор производит пуск ракеты. Во время полета оператор удерживает на многофункциональном дисплее фиксированную метку совмещенной с целью и, если необходимо, выравнивает положение линии визирования посредством манипуляций управляющими рычагами до момента поражения цели. В течение этого процесса вертолет может маневрировать с углом рысканья до 110 градусов и креном до 30 градусов.

ПТУР «Атака»поставляется в трех вариантах:

ракета 9М120(9М120М,9М220) с тандемной кумулятивной боевой частью, преодолевающая динамическую защиту и далее танковую гомогенную броню.

ракета 9М120Ф с фугасной боевой частью, предназначенная для борьбы с небронированными целями. Особенно большие разрушения она вызывает при разрыве в замкнутых пространствах (в дзотах, зданиях и др).

ракета 9М220О для поражения летательных аппаратов. Она снабжена неконтактным взрывателем, способным реагировать на воздушную цель при пролете от нее на расстоянии менее 4м и боевой частью.

Наибольшая эффективность использования УР «Атака» на дальностях от 800 до 4000м. При этом вертолет находится на малой высоте в зоне наименьшей уязвимости. Вероятность поражения танка (расстояние = 4 км) 0,65 – 0,9.

Пусковая труба служит направляющей для запускаемой ракеты, а также контейнером для транспортировки и хранения ракеты. Тип старта — из ТПК с помощью вышибного заряда.

Магазин оптических приборов «Четыре глаза», здесь вы можете купить телескоп, микроскоп, бинокль или иной оптический прибор, а также найдете интересные идеи подарков:
Поделиться новостью:

Обязательно посмотрите и эти записи:

Запись имеет метки: ракетный комплекс
Перепечатка любых материалов сайта без активной ссылки запрещена!

www.tanki-me.ru

Авиационный ракетный комплекс «Атака-В» — это… Что такое Авиационный ракетный комплекс «Атака-В»?

Комплекс «Атака-В» предназначен для поражения современных танков, боевых машин пехоты, пусковых установок ПТУР и ЗУР, долговременных огневых точек типа ДОТ и ДЗОТ, низколетящих малоскоростных воздушных целей, а также живой силы противника в укрытиях.

Ракета авиационного ракетного комплекса «Атака-В» создана на базе ракеты 9М114 комплекса «Штурм-В» с использованием более мощного двигателя, который позволил увеличить дальность стрельбы комплекса, а также новой более мощной боевой части, обладающей большей бронепробиваемостью.

В конце 1990-х годов вертолеты Ми-24в были модернизированы с целью обеспечения возможности применения новых ракет «Атака-В» и «Игла-В». Вертолет с модернизированным комплексом вооружения получил обозначение Ми-24ВМ (экспортная модификация имеет обозначение Ми-35М).

Ракета комплекса имеет аэродинамическую схему «утка» и оснащена полуавтоматической системой наведения по радиолинии. Аппаратура управления — «Радуга-III». Для обеспечения возможности ведения боевых действий круглосуточно в КБ Красногорского механического завода («Зенит») для вертолета Ми-24Н разработана обзорно-прицельная система «Тор» с лазерным дальномером, с оптическим, телевизионным и тепловизионным каналами. Система «Тор» используется и для наведения ПТУР.

После принятия решения экипажем вертолета о запуске ракеты навигатор (оператор) совмещает фиксированную метку с целью и нажимает кнопку пуска, выбирая таким образом скорректированный режим програ ммного наведения на цель. В результате, лазерный дальномер измеряет расстояние до цели в автоматическом режиме и представляет полученные данные на многофункциональном дисплее вместе с информацией о необходимом маневре для вывода вертолета в зону допустимого пуска. Пилот ведет вертолет так, что движущая метка цели остается в фиксированном квадрате. Оператор проверяет, что фиксированная метка совмещена с целью и, если необходимо, делает корректировку посредством манипуляций управляющими рычагами. Когда вертолет достигает зону допустимого пуска, цифровой компьютер посылает на многофункциональный дисплей команду «достижима». По этой команде оператор производит пуск ракеты. Во время полета оператор удерживает на многофункциональном дисплее фиксированную метку совмещенной с целью и, если необходимо, выравнивает положение линии визирования посредством манипуляций управляющими рычагами до момента поражения цели. В течение этого процесса вертолет может маневрировать с углом рысканья до 110 градусов и креном до 30 градусов.

ПТУР «Атака»поставляется в трех вариантах:

ракета 9М120(9М120М,9М220) с тандемной кумулятивной боевой частью, преодолевающая динамическую защиту и далее танковую гомогенную броню.

ракета 9М120Ф с фугасной боевой частью, предназначенная для борьбы с небронированными целями. Особенно большие разрушения она вызывает при разрыве в замкнутых пространствах (в дзотах, зданиях и др).

ракета 9М220О для поражения летательных аппаратов. Она снабжена неконтактным взрывателем, способным реагировать на воздушную цель при пролете от нее на расстоянии менее 4м и боевой частью.

Наибольшая эффективность использования УР «Атака» на дальностях от 800 до 4000м. При этом вертолет находится на малой высоте в зоне наименьшей уязвимости. Вероятность поражения танка (расстояние = 4 км) 0,65 – 0,9.

Пусковая труба служит направляющей для запускаемой ракеты, а также контейнером для транспортировки и хранения ракеты. Тип старта — из ТПК с помощью вышибного заряда.

voennaya.academic.ru

Авиационный ракетный комплекс «Атака-В»

Комплекс «Атака-В» предназначен для поражения современных танков, боевых машин пехоты, пусковых установок ПТУР и ЗУР, долговременных огневых точек типа ДОТ и ДЗОТ, низколетящих малоскоростных воздушных целей, а также живой силы противника в укрытиях.

Ракета авиационного ракетного комплекса «Атака-В» создана на базе ракеты 9М114 комплекса «Штурм-В» с использованием более мощного двигателя, который позволил увеличить дальность стрельбы комплекса, а также новой более мощной боевой части, обладающей большей бронепробиваемостью.

В конце 1990-х годов вертолеты Ми-24в были модернизированы с целью обеспечения возможности применения новых ракет «Атака-В» и «Игла-В». Вертолет с модернизированным комплексом вооружения получил обозначение Ми-24ВМ (экспортная модификация имеет обозначение Ми-35М).

Ракета комплекса имеет аэродинамическую схему «утка» и оснащена полуавтоматической системой наведения по радиолинии. Аппаратура управления — «Радуга-III». Для обеспечения возможности ведения боевых действий круглосуточно в КБ Красногорского механического завода («Зенит») для вертолета Ми-24Н разработана обзорно-прицельная система «Тор» с лазерным дальномером, с оптическим, телевизионным и тепловизионным каналами. Система «Тор» используется и для наведения ПТУР.

После принятия решения экипажем вертолета о запуске ракеты навигатор (оператор) совмещает фиксированную метку с целью и нажимает кнопку пуска, выбирая таким образом скорректированный режим програ ммного наведения на цель. В результате, лазерный дальномер измеряет расстояние до цели в автоматическом режиме и представляет полученные данные на многофункциональном дисплее вместе с информацией о необходимом маневре для вывода вертолета в зону допустимого пуска. Пилот ведет вертолет так, что движущая метка цели остается в фиксированном квадрате. Оператор проверяет, что фиксированная метка совмещена с целью и, если необходимо, делает корректировку посредством манипуляций управляющими рычагами. Когда вертолет достигает зону допустимого пуска, цифровой компьютер посылает на многофункциональный дисплей команду «достижима». По этой команде оператор производит пуск ракеты. Во время полета оператор удерживает на многофункциональном дисплее фиксированную метку совмещенной с целью и, если необходимо, выравнивает положение линии визирования посредством манипуляций управляющими рычагами до момента поражения цели. В течение этого процесса вертолет может маневрировать с углом рысканья до 110 градусов и креном до 30 градусов.

ПТУР «Атака»поставляется в трех вариантах:

ракета 9М120(9М120М,9М220) с тандемной кумулятивной боевой частью, преодолевающая динамическую защиту и далее танковую гомогенную броню.

ракета 9М120Ф с фугасной боевой частью, предназначенная для борьбы с небронированными целями. Особенно большие разрушения она вызывает при разрыве в замкнутых пространствах (в дзотах, зданиях и др).

ракета 9М220О для поражения летательных аппаратов. Она снабжена неконтактным взрывателем, способным реагировать на воздушную цель при пролете от нее на расстоянии менее 4м и боевой частью.

Наибольшая эффективность использования УР «Атака» на дальностях от 800 до 4000м. При этом вертолет находится на малой высоте в зоне наименьшей уязвимости. Вероятность поражения танка (расстояние = 4 км) 0,65 – 0,9.

Пусковая труба служит направляющей для запускаемой ракеты, а также контейнером для транспортировки и хранения ракеты. Тип старта — из ТПК с помощью вышибного заряда.

za-cccp.narod.ru
