Пистолет-пулемет Шпагина ППШ-41 — DRIVE2

Полный размер

Полный размер

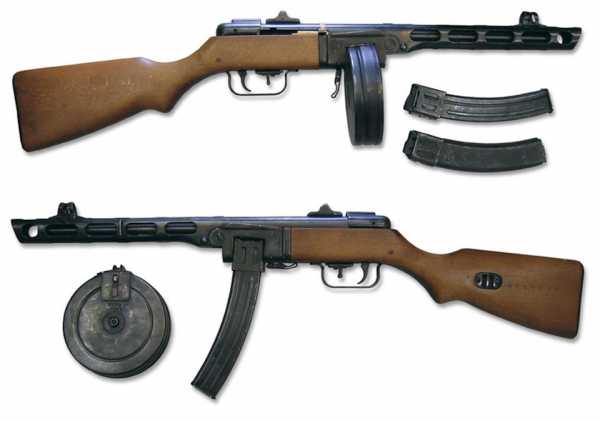

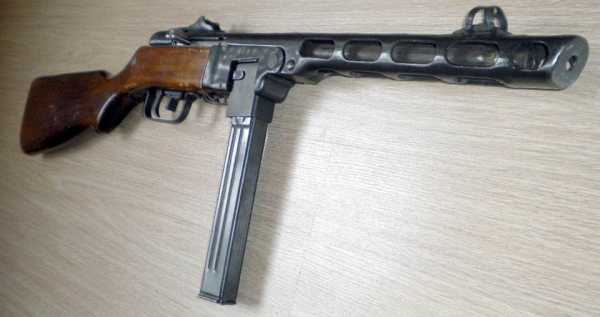

Пистолет-пулемет ППШ-41 с дисковыми и коробчатыми магазинами

Полный размер

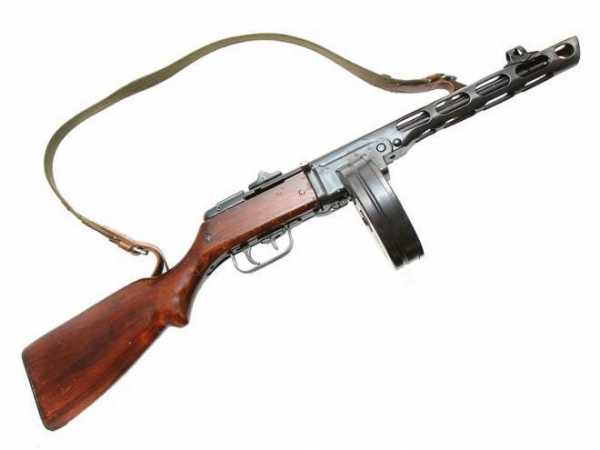

ППШ-41 позднего выпуска, с перекидным целиком

Полный размер

Различия модификаций ППШ 1941 и 1942 гг.


Пистолет-пулемет ППШ-41 разработан Георгием Семеновичем Шпагиным в 1940 году с целью замены не технологичного и дорогого в производстве пистолета-пулемета Дегтярева ППД-40. 21 декабря 1940 года пистолет-пулемет Шпагина был принят на вооружение РККА. Пистолет-пулемет ППШ-41 (Пистолет-Пулемет конструкции Шпагина) является надежным в работе, простым в эксплуатации и уходе, технологичным и дешевым в производстве оружием. ППШ-41 стал одним из самых массовых образцов стрелкового оружия Второй Мировой войны, а всего с 1941 по 1945 гг. было изготовлено порядка 6 миллионов экземпляров. В военные годы ППШ-41 поставлялся советским партизанам и поступал на вооружение иностранных воинских формирований на территории СССР.
Наркомат вооружения в 1940 году дал техническое задание конструкторам-оружейникам на создание пистолета-пулемета, который бы превосходил ППД-40 по своим тактико-техническим характеристикам, но адаптированного для массового производства, в том числе и на простом оборудовании не специализированных машиностроительных предприятиях, рабочими низкой квалификации. К осени того же года были представлены на рассмотрение пистолеты-пулеметы Г.С. Шпагина и Б.Г. Шпитального. 26 августа 1940 года был собран первый ППШ. В октябре 1940 года изготовили опытную партию в 25 штук. По результатам полигонных испытаний в конце ноября 1940 года и технологической оценки предъявленных к рассмотрению образцов пистолет-пулемет Шпагина был рекомендован к принятию на вооружение. Под наименованием «7,62-мм пистолет-пулемет Г.С.Шпагина обр. 1941 г.» он был принят на вооружение в конце декабря 1940 г. Пистолет-пулемет Шпагина был проверен на живучесть 30000 выстрелами. После этого данный образец продемонстрировал удовлетворительную кучность стрельбы и исправное состояние деталей. Надежность автоматики проверялась стрельбой под углами возвышения и склонения в 85°, при искусственно запыленном механизме, при полном отсутствии смазки — все детали промывались керосином и насухо протирались ветошью, отстрелом без чистки оружия 5000 патронов. Оружие Шпагина показало себя исключительно надежным наряду с высокими боевыми качествами. Но самым важным в условиях военного времени являлась простота этого оружия. ППШ-41 состоял из 87 деталей, на производство одного изделия уходило всего лишь 5,6 станко-часов. Точной обработке у ППШ-41 требовал только ствол и частично затвор, все остальные элементы выполнялись с помощью штамповки.

Полный размер

Полный размер

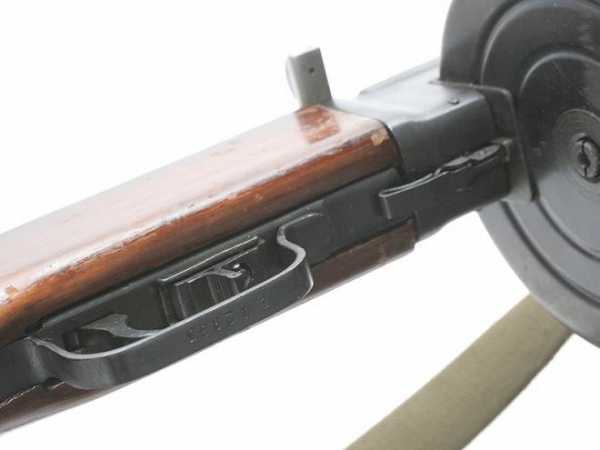

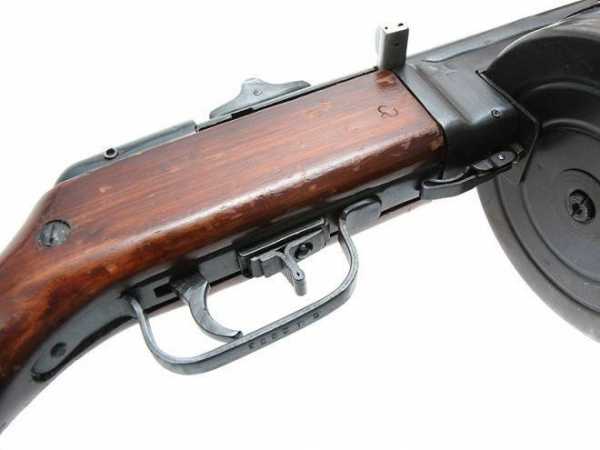

Автоматика работает по схеме со свободным затвором. Ударно-спусковой механизм допускает ведение стрельбы очередями и одиночными выстрелами, с открытого затвора. Ударник размещен неподвижно в зеркале затвора. Переводчик размещается внутри спусковой скобы, перед спусковым крючком. Предохранитель представляет собой ползун, расположенный на рукоятке взведения затвора. Предохранитель во включенном состоянии запирает затвор в переднем или заднем положении. Затворная коробка и кожух ствола изготавливались штамповкой. Дульный тормоз-компенсатор представляет собой выступающую вперед за дульный срез часть кожуха ствола. Ложа изготавливалась из дерева, в основном из березы. Прицельные приспособления поначалу состояли из секторного прицела и неподвижной мушки. Позже был введен перекидной L-образный целик для стрельбы на 100 и 200 метров. ППШ-41 сначала комплектовались барабанными магазинами от ППД-40 емкостью 71 патрон. Но так как барабанные магазины в боевых условиях показали себя ненадежными, излишне тяжелыми и дорогими в производстве, к тому же требовали ручной индивидуальной подгонки под каждый конкретный пистолет-пулемет, они были заменены на разработанные в 1942 году коробчатые изогнутые магазины емкостью 35 патронов.

Действительная дальность огня очередями составляет около 200 м, в то время как прицельная дальность у раннего варианта ППШ составляла 500 м. За счет использования патрона 7,62×25 ТТ была достигнута значительно большая начальная скорость пули — 490 м/с против 380 м/с у МП.40 калибра 9-мм Парабеллум и 330 м/с у пистолета-пулемета Томпсона М1 калибра .45 АКП, а соответственно и настильность траектории ее полета. Благодаря этому стрелок мог уверенно поражать одиночным огнем цель на дистанциях до 300 м. Стрельба могла вестись и на большую дистанцию, а значительное снижение при этом точности стрельбы компенсировалось сосредоточенным огнем нескольких стрелков и большим темпом стрельбы. Темп стрельбы ППШ-41 составлял 1000 выстрелов в минуту, который зачастую оценивается как излишне высокий, так как из-за такого темпа шел большой расход боеприпасов и в напряженном бою быстро перегревался ствол, но в тоже время высокий темп стрельбы обеспечивала высокую плотность огня и преимущество в ближнем бою.

Пистолет-пулемет Шпагина ППШ-41 обладает высоким служебным ресурсом, в особенности с коробчатым магазином. При должном уходе за оружием — своевременной чистке и правильной смазке, а также слежением за техническим состоянием его узлов и механизмов, ППШ-41 представляет собой исключительно надежное оружие. Но как и любому оружию и механизму вообще, ППШ требуется внимание. Так, неподвижно закреплённый боек становится причиной задержек в стрельбе при загрязнении чашечки затвора копотью или попадании пыли на загустевшую смазку. Из недостатков следует отметить значительную массу (5,3 кг. со снаряженным барабанным магазином) и длину (843 мм), очень высокий темп стрельбы (1000 выстр./мин), сложность замены и снаряжения барабанного магазина, недостаточно надежный предохранитель, возможность самопроизвольного выстрела при падении на твердую поверхность. Фибровый амортизатор, смягчающий удар затвора по ствольной коробке в заднем положении, имел невысокую живучесть из-за чего после износа амортизатора затвор разбивал заднюю часть коробки. Среди основных преимуществ пистолета-пулемета Шпагина ППШ-41 большая емкость барабанного магазина — 71 патрон. Коробчатый магазин, хотя и был легче, значительно компактнее, удобнее и надежнее, доставлял неудобство при его снаряжении патронами, так как этот магазин имел однорядный выход. Каждый патрон требовалось с силой досылать движением вниз-назад. Однако для облегчения снаряжения коробчатых магазинов ППШ-41 существовало специальное приспособление.




Полный размер

Полный размер


Вплоть до июня 1941 г. германские пистолеты-пулеметы превосходили ручное автоматическое оружие противников по всем параметрам, более того — нередко противник вообще не имел оружия подобного класса.
Ситуация приобрела иной оборот после столкновения германской военной машины с Красной Армией. Как выяснилось, на вооружении Красной Армии состояло большое количество пистолетов-пулеметов, которые превосходили германские пистолеты-пулеметы по характеристикам, емкости магазинов и, к тому же, были проще и дешевле в производстве.
Больше всего германских оружейников поразил простой и надежный пистолет-пулемет ППШ-41, снабженный магазином дискового типа на 71 патрон. Германские солдаты очень ценили такие автоматы, считая их самым желанным трофеем. В немалой степени популярности ППШ среди немцев способствовал емкий магазин советского автомата.
Трофейные ППШ-41 под наименованием Maschinenpistole 717® состояли на вооружении вермахта, СС и других военизированных формирований Третьего Рейха и стран нацистского блока «оси».

Полный размер


В октябре 1942 г. командир дивизии СС «Викинг» даже вышел с предложением наладить массовое производство ППШ в Рейхе, ибо он значительно превосходил германские пистолеты-пулеметы. Комдив отметил в своем донесение преимущества советского автомата над всеми известными германскими моделями, особо указав на большую емкость дискового магазина.
«Русские автоматы широко применяются в нашей дивизии, они зарекомендовали себя очень надежными даже в самых неблагоприятных условиях».
Во второй половине войны не установленное количество трофейных пистолетов-пулеметов ППШ-41 было переделано под стрельбу патронами Парабеллум калибра 9 мм и получили обозначение MP-41®.
Пистолет-пулемет MP-41® в ходе доработки получали новые стволы калибра 9 мм и гнездо под магазины для германских пистолетов-пулеметов МР-38 и МР-40 емкостью на 32 патрона. Такая переделка была обратимой — можно было вернуть старый ствол и стрелять советскими патронами.
Точное количество переделанных советских пистолетов-пулеметов не известно, но оценить масштаб можно. 5 июля 1944 г. армейское командование заказало изготовление партии 9-мм стволов для автоматов ППШ «в дополнение к 10000 уже поставленным».
Советский патрон 7.62х25 сделан на основе маузеровского 7.63х25 который в свою очередь из более слабого но геометрически почти идентичного 7.65х25 Борхарда. Борхард же совместно с Люгером разработал "Парабеллум" и к нему патрон 9х19 путём обжимки гильзы патрона 7.65х25 под пулю большего калибра. Так что патроны 7.62х25 и 9х19 отличаясь калибром пули оказались почти идентичны по диаметру гильзы, проточке и параметрам отвечающим за размещение в магазине или работу выбрасывателя. Поэтому для переделки оружия с одного патрона на другой обычно достаточно замены ствола. Немцы при перестволивании ППШ меняли приёмник магазина потому, что дисковые магазины имели низкую взаимозаменяемость и возиться с подгонкой трофеев не хотелось.
Сами фашисты охотно использовали трофейные ППШ и без переделки, так как он мог стрелять 7,63 мм маузеровскими патронами. По сути, патрон 7,62х25 к ППШ (Шпагин), ППД (Дегтярев), ППС (Судаев) и ТТ (Токарев) это и есть немного улучшенный 7,63х25 от легендарного Маузера С96.

Пистолет-пулемет конструкции Шпагина стал одним из символов советского солдата времен войны. Это оружие можно увидеть практически во всех отечественных и зарубежных фильмах про ту войну. После окончания войны пистолет-пулемет ППШ-41 сняли с вооружения Советской Армии, но боевая карьера этого оружия не закончилась. Он массово поставлялся дружественным СССР развивающимся странам и в страны Варшавского договора, а также в Китай. По меньшей мере, до 1980-х годов ППШ-41 использовались военизированными подразделениями в некоторых африканских странах. Пистолет-пулемет Шпагина использовался даже во время Иракской войны 2003 года.
Но и на этом его карьера не закончилась, сейчас многие с удовольствием приобретают его как охотничье оружие, в том числе и перестволенные под патрон 9х19 Люгер.

Споры о достоинствах и недостатках этого автомата продолжаются до нашего времени. У ППШ-41 есть как неоспоримые достоинства, так и недостатки, о которых часто говорили сами фронтовики. Давайте попробуем перечислить и те и другие.

Преимущества:

Потрясающая простота, технологичность и дешевизна производства.
Надежность и неприхотливость.
Потрясающая эффективность: при своем темпе стрельбы ППШ-41 в секунду выпускал до 15-20 пуль (это больше напоминает залп картечи). В условиях ближнего боя ППШ-41 был действительно смертоносным оружием, недаром солдаты называли его «окопной метлой».
Высокая пробивная способность пули. Мощный маузеровский даже сегодня может пробить бронежилеты класса В1.
Самая высокая среди оружия подобного класса скорость пули и эффективная дальность поражения.
Довольно высокая точность и кучность (как для этого типа оружия). Это достигалось за счет дульного тормоза и большого веса самого ППШ-41.

Недостатки ППШ-41:

Высокая вероятность самопроизвольного выстрела при падении оружия (общая болезнь оружия со свободным затвором).

Слабое останавливающее действие пули.
Слишком высокий темп стрельбы, приводящие к быстрому расходу боеприпасов.

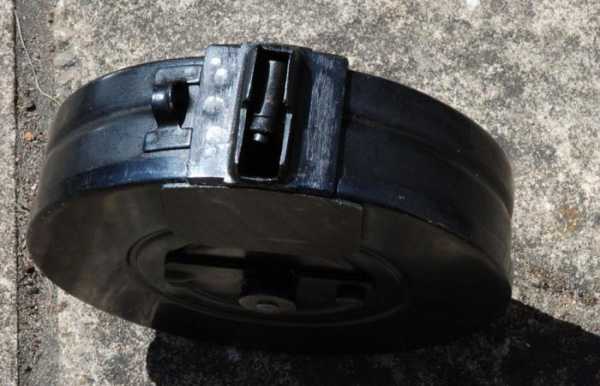

Трудности, связанные с барабанным магазином.
Частый перекос патрона, приводящий к заклиниванию оружия. Причиной этого являлся патрон с бутылочной гильзой. Именно из-за этой формы часто происходил перекос патрона, особенно в магазине.

Мифы, связанные с ППШ.

Вокруг этого оружия образовалось огромное количество разнообразных мифов. Постараемся развеять самые распространённые из них:

ППШ-41 был полной копией финского автомата «Суоми». Это неправда. Внешне они действительно похожи, но внутренняя конструкция отличается довольно сильно. Можно добавить, что многие пистолеты-пулеметы того времени очень напоминают друг на друга.

У советских войск автоматов был мало, а фашисты поголовно все были вооружены МП-38/40. Это также не является правдой. Основным оружием гитлеровских войск был карабин Mauser K98k. Пистолет-пулемет по штатному расписанию полагался один на взвод, затем их стали выдавать командирам отделений (пять человек на взвод). Массово автоматами у немцев были оснащены десантники, танкисты и вспомогательные части.

ППШ-41- лучший пистолет-пулемет Второй мировой войны. Это утверждение также не соответствует действительности. Лучшим автоматом той войны признан ППС-43 (пистолет-пулемет Судаева).

www.drive2.ru

Оружие победы – автомат ППШ » Военное обозрение

В фильмах про Великую отечественную войну наших красноармейцев, как правило, вооружают пистолетами-пулеметами ППШ, а немецких солдат - всенепременно угловатыми МП. В какой-то мере это соответствовало реальности, с учетом того, что данный вид автоматического оружия, рассчитанного на стрельбу пистолетными патронами как одиночными выстрелами, так и очередями, был одним из самых массовых. Но возник-то он не в конце ІІ-й мировой войны, а за 25 лет до ее начала.


Первая мировая война стала испытанием для многих европейских государств и реальной проверкой их вооружения. В 1914 году все армии испытывали нехватку легкого механического оружия, даже переделывали станковые пулеметы в ручные, которыми индивидуально оснащались пехотинцы. Исключительно нехватку такого типа оружия ощущала армия Италии, солдатам которой доводилось воевать в горных условиях.

Самый 1-й пистолет-пулемет представил в 1915 г. итальянский инженер-конструктор Авель Ревелли. Он сберег в своей конструкции много свойств привычного "станкача" - спаренные 9-мм стволы, с упором казенников в затыльник с двумя ручками, в которые было встроено пусковое устройство, обеспечивающее ведение огня из всего ствола по очереди либо с обеих совместно. Для работы автоматики Авель Ревелли применял отдачу затвора, откат которого замедлялся трением специально предусмотренных затворных выступлений в пазах ствольной коробки (канавки Ревелли).

Производство нового вида вооружения довольно стремительно наладили на заводах фирмы "Вилар-Пероза" и "Фиат", и уже в конце 1916 г. им оснастили большую часть пехотинцев и экипажи боевых дирижаблей. Впрочем, в скором времени выяснилось, что пистолет-пулемет конструктора Авеля Ревелли сложный, массивный, ему присущ непомерный расход боеприпасов, а точность ведения огня была крайне неудовлетворительной. В итоге итальянцы были вынуждены прекратить выпуск двуствольных автоматических монстров.

Германия, конечно, не развивалась значительно быстрее своих противников во времени, но опередила их в качественном плане. Запатентованный конструктором Хуго Шмайссером в декабре 1917 г. пистолет МП-18 представлял собой довольно продуманную до тонкостей конструкцию, которая позже была скопирована во многих европейских странах. Основное устройство автоматики было схожим с итальянским, но без приостановки отката затвора трением, что разрешило упростить механизм оружия. Наружно МП-18 напоминал сокращенный карабин, со стволом, прикрытым металлическим кожухом. Ствольная коробка помещалась в привычном деревянном ложе с традиционным цевьем и примером. Барабанный магазин, заимствованный у пистолета "Парабеллум" образца 1917 г., умещал 32 патрона. Спусковой механизм обеспечивал стрельбу только в механическом режиме, следовательно МП-18 оказался крайне небережливым. До конца боевых действий фабрика Бергмана выпустила 17 тысяч единиц пистолетов-пулеметов, огромная часть которых, правда, так и не успела попасть в действующую армию.

В нашем государстве первый пистолет-пулемет, или как его еще называли - "легкий карабин", сделал в 1927 г. непосредственно под патрон широко распространенного тогда пистолета системы "наган" известный оружейник Федор Васильевич Токарев. Впрочем, испытания показали негодность настолько маломощных боеприпасов.

В 1929 г. похожее оружие изготовил Василий Александрович Дегтярев. По сути дела, это был несколько уменьшенный образец его же ручного пулемета ДП - боеприпасы размещались в новом дисковом магазине вместимостью 44 патрона, который устанавливался на ствольной коробке, запирание казенной части производилось затвором с раздвижными рабочими боевыми личинками. Модель конструктора Василия Дегтярева забраковали, указав в комментарии к принятому решению на большой вес и чрезмерно высокий темп ведения огня. ДО 1932 г. конструктор закончил работу над иным, вовсе иным пистолетом-пулеметом, который спустя 3 года и был принят для вооружения командного состава Красной Армии.

В 1940 г. наша армия имела в своем распоряжении пистолеты-пулеметы системы Дегтярева (ППД). Сколь результативно было это оружие, показала советско-финляндская война. Позже разработками новых моделей занялись Борис Гаврилович Шпитальный и Георгий Семенович Шпагин. В результате полигонных испытаний опытных примеров выяснилось, что "пистолет-пулемет Бориса Шпитального необходимо доработать", а пистолет-пулемет Георгия Шпагина был рекомендован в качестве основного оружия для вооружения Красной Армии вместо ППД.

Взяв за основу ППД, Георгий Шпагин замыслил оружие, по устройству максимально примитивное по техническим показателям, что и удалось в конечном варианте. В опытном варианте через несколько месяцев было 87 деталей, это при том, что в ППД их было 95.

Созданный Георгием Шпагиным пистолет-пулемет работал по тезису свободного затвора, в передней части которого имелся кольцевой поршень, который охватывал заднюю часть ствола. В капсюль патрона, который подавался в магазин, ударял прыток, прикрепленный на затворе. Спусковой механизм рассчитан на ведение стрельбы одиночными выстрелами и очередями, но без залпового ограничения. Для увеличения точности Георгий Шпагин срезал передний конец кожуха ствола - при стрельбе пороховые газы, ударяясь о него, отчасти гасили силу отдачи, тяготившуюся откидывать оружие назад и вверх. В декабре 1940 г. ППШ приняли на вооружение Красной Армии.


ТТХ ППШ-41
Длина: 843 мм.
Емкость магазина: 35 патронов в секторном магазине или 71 патрон в барабанном магазине.
Калибр: 7,62x25 мм TT.
Вес: 5,45 кг с барабаном; 4,3 кг с рожком; 3,63 кг без магазина.
Эффективная дальность: примерно 200 метров очередями, до 300 м одиночными выстрелами.
Темп стрельбы: 900 выстрелов в минуту.

Достоинства:
Высокая надежность, стреляет независимо от условий, даже в сильный мороз. Боек в очень сильный мороз надежно разбивает капсюль, а деревянный приклад не позволяет рукам «примерзать».
Дальность стрельбы примерно в два раза больше, чем у основного конкурента MP 38/40.
Высокая скорострельность создавала высокую плотность огня.

Недостатки:
Несколько громоздкий и тяжелый. С магазином барабанного типа очень неудобно носить за спиной.
Долгое заряжание магазина барабанного типа, как правило магазины заряжали до боя. «Боялся» мелких частиц пыли гораздо больше, чем винтовка; покрытый толстым слоем мелкой пыли, начинал давать осечку.
Возможность произведения случайного выстрела при падении с высоты на твердую поверхность.
Высокая скорострельность при недостатке боеприпасов переходила в недостаток.
Патрон бутылочной формы довольно часто перекашивало в момент подачи из магазина в патронник.

Но даже с этими, казалось бы, значительными недостатками по точности, дальности и надежности ППШ во много раз превосходил все имеющиеся на то время типы пистолетов-пулеметов американского, немецкого, австрийского, итальянского и английского производства.

За время войны оружие неоднократно усовершенствовалось. Первый ППШ был снабжен специальным секторным прицелом, рассчитанным на прицельную стрельбу до 500 метров, но как показала практика, эффективным применение оружия было лишь на дальности до 200 метров. С учетом этого секторный прицел был полностью заменен простым в производстве, а также пристрелке L-образным оборачивающимся целиком для стрельбы на 100 метров и свыше 100 метров. Опыт боевых действий подтвердил, что такой прицел не снижает основных качеств оружия. Кроме внесения изменений в прицел, был внесен еще ряд мелких изменений.

ППШ был самым распространенным автоматическим оружием пехоты Красной Армии в годы Великой Отечественной. Им были вооружены танкисты, артиллеристы, десантники, разведчики, саперы, связисты. Широко применялся партизанами на оккупированной гитлеровцами территории.

ППШ широко применялся не только в Красной Армии, но и в германской тоже. Чаще всего им вооружались войска СС. На вооружении армии вермахта состоял как массовый 7,62-миллиметровый ППШ, так и переделанный под патрон 9х19 миллиметров «Парабеллум». Причем переделка в обратном направлении также допускалась, необходимо было лишь сменить переходник магазина и ствол.

topwar.ru

Почему ППШ называют «оружием Победы»? Великая Отечественная | Законы и безопасность

1. Практически всё современное на то время оружие было либо на вооружении пограничных частей, либо складировано на складах в приграничных областях.

2. Быстрое продвижение немцев заставляло бросать или эвакуировать заводы, которые могли производить автоматическое оружие.

И именно ППШ, не поставлявшийся в пограничные войска, стал практически единственным пистолетом-пулемётом в первый год войны. Говорят, ППШ распределял сам Сталин, «перекидывая» несколько сотен единиц оружия на самые опасные участки.

В 1942 г., когда заработал машиностроительный завод № 367 в г. Вятские Поляны, где производство организовал сам Шпагин, со снабжением оружием в войсках стало намного легче. Далее в выпуск ППШ включились автомобильный завод имени Сталина (ЗИС) и больше десятка машиностроительных заводов. Общий объём выпуска только ППШ во время войны составил примерно 6 миллионов штук (в Германии всех видов пистолетов-пулемётов было произведено 935,4 тыс.). В шесть раз меньше, а ведь на немцев работала практически вся Европа. Автомат производился до самого конца войны, несмотря на то, что в 1943 г. появился более «продвинутый» пистолет-пулемёт Судаева (ППС-43).

С 1942 г. для нужд РККА ППШ начинают выпускать в Иране. Иранское оружие имеет клеймо в виде короны и очень ценится у коллекционеров.

И всё же, несмотря на столь массовый выпуск, вооружали ППШ в начале войны прежде всего роты автоматчиков, находящиеся в резерве и направлявшиеся на трудные участки фронта. С 1943 г., во время Сталинградской битвы, появились штурмовики-сапёры, проводившие, выражаясь современным языком «зачистки» городских строений и даже кварталов. В наступательных операциях ППШ вооружали прежде всего танковый десант, который первый врывался во вражеские траншеи. На малых дистанциях (до100 м) дальнобойность винтовок и пулеметов была уже не нужна, и при использовании пистолетов-пулемётов существенно увеличивалась плотность огня каждого бойца, которых привезти на танках можно было лишь ограниченное количество. Кстати, пистолет-пулемёт Томпсона американцы остроумно называли «траншейная метла», и ППШ тоже был такой вот «метлой».

В городском бою тактика несколько менялась: в помещение, откуда велась стрельба, бросалась граната (производился выстрел из танкового или артиллерийского орудия), затем оглушенных противников добивали очередями из пистолетов-пулемётов. Тактика городских боёв с тех пор изменилась очень незначительно. Скорострельность ППШ и огромной ёмкости магазин позволяли даже «расписаться» пулями на стене, чего невозможно сделать современным стрелковым оружием.

Тактико-технические характеристики ППШ-41.

Калибр: 7,62×25 мм TT.

Вес: 5,45 кг с барабаном на 71 патрон; 4,3 кг с рожком на 35 патронов; 3,63 кг без магазина.

Длина: 843 мм.

Темп стрельбы: 900 и более выстрелов в минуту.

Емкость магазина: 71 патрон в барабанном магазине или 35 патронов в секторном (коробчатом) магазине.

Эффективная дальность: примерно 200 м очередями (немецкий MP 38/40 до 100 м), до 300 м одиночными выстрелами.

Достоинства:
Надёжен, стреляет в любых условиях, даже в очень сильный мороз. Боёк в мороз надёжно разбивает капсюль, к деревянному прикладу не «примерзают» руки, а большая скоба позволяет стрелять даже в меховых рукавицах.
Примерно в два раза дальнобойнее своего основного конкурента MP 38/40.
Крепкий деревянный приклад удобно использовать в рукопашном бою.
Высокая, свыше 900 выстрелов в минуту скорострельность, создававшая высокую плотность огня.

Недостатки:
Достаточно громоздкий и тяжелый. С барабанным магазином очень неудобно носить оружие за спиной.
«Боялся» мелкой пыли больше, чем винтовка. Всё дело в том, что очень короткий неподвижный боёк, покрытый толстым слоем пыли, начинает давать осечку. А для того чтобы его почистить, приходилось разбирать весь автомат. Во время переходов по пыльным дорогам оружие заворачивали в плащ-палатки.
Долгое заряжание барабанного магазина, обычно магазины заряжали перед боем.
Возможность случайного выстрела при падении на твёрдую поверхность. Впрочем, это просто особенность конструкции оружия со свободным затвором.
Высокая, свыше 900 выстрелов в минуту, скорострельность. При недостатке боеприпасов это достоинство переходило в недостаток.
Патрон бутылочной формы часто перекашивало при подаче из магазина в патронник. Немецкий и американский цилиндрический патрон более подходил для автоматического оружия.

Но даже с этими недостатками по дальности, точности и надежности ППШ несопоставимо превосходил все имеющиеся типы пистолетов-пулемётов немецкого, австрийского, итальянского, американского и английского производства.

Во время войны оружие непрерывно усовершенствовалось. Сначала ППШ был снабжен секторным прицелом, рассчитанным на стрельбу до 500 м, но практика показала, что эффективно применять оружие можно лишь на дальности до 200 м. Поэтому секторный прицел был заменен простым в производстве и пристрелке L-образным перекидным целиком для стрельбы на 100 м и свыше 100 м. Опыт боевых действий показал, что такой прицел не снижает боевых качеств оружия. Кроме изменения прицела, было внесено ещё много мелких изменений, например, изменена защелка магазина, снизившая вероятность случайного нажатия на нее и выпадения магазина.

Были и особо точные автоматы с дополнительными, чаще всего самодельными, дульными компенсаторами и оптическими прицелами для точной стрельбы на небольшие расстояния.

Кроме самого оружия, непрерывно модернизировался и патрон: так, современный патрон со стальным сердечником внутри (стальной сердечник повышает «пробиваемость» и снижает общий вес боеприпаса) был разработан именно во время войны.

С 1942 г. началось производство более удобных и стандартизированных секторных (рожковых магазинов). Однако широко применяться в войсках они начинают лишь с 1944 г.

ППШ был самым массовым автоматическим оружием советской пехоты в годы Великой Отечественной. Он состоял на вооружении танкистов, артиллеристов, десантников, разведчиков, саперов, связистов. Широко применялся советскими партизанами на оккупированной фашистами территории. Он состоял всего из 5 частей, что обеспечивало его быстрое изучение и освоение красноармейцами, а также был прост в обслуживании и ремонте.

ППШ широко использовался не только в Красной Армии, но и в немецкой тоже. Чаще всего им были вооружены войска СС. На вооружении вермахта состоял как обычный 7,62-миллиметровый ППШ (индекс MP717®), так и переделанный под патрон 9×19 мм. «Парабеллум» вариант (индекс MP41®). Причём переделка обратно также допускалась, нужно было лишь сменить ствол и переходник магазина. Буква «r» в скобках обозначает русский и применялась в обозначении всех трофейных образцов советского оружия (стрелкового, артиллерийского, танков и т. д.).

Автомат ППШ настолько «сросся» с образом советского воина-освободителя, что все памятники советскому солдату в нашей стране и за рубежом содержат как обязательный элемент именно это оружие. В параде Победы 24 июня 1945 года на Красной площади в Москве большинство участников тоже несли в руках именно ППШ.

shkolazhizni.ru

Другой ППШ. Опытный пистолет-пулемет Шпитального



В 1940 году стало очевидно, что Красная армия нуждается в пистолете-пулемёте, превосходящем по характеристикам и технологичности имевшиеся на вооружении ППД-34, ППД-34/38 и ППД-40. Им на смену были разработаны и испытывались пистолет-пулемёт Шпагина и пехотный пулемёт Шпитального. По иронии судьбы, фамилии обоих конструкторов начинались с буквы «Ш», и аббревиатура принятого на вооружение Красной армии образца осталась бы неизменной при любом результате испытаний. В итоге шпагинский ППШ-41 выиграл конкурс и пошёл в производство, а его конкурент оказался забыт. Что известно о пехотном пулемёте Шпитального и в чём он уступал пистолету-пулемёту Шпагина?

Описание пехотного пулемёта Шпитального

По сути, конструкция ОКБ-15, которым руководил Б.Г. Шпитальный, является пистолетом-пулемётом, но везде в документах она именуется как «пехотный пулемёт калибра 7,62». В описании говорится, что это средство индивидуального вооружения пехоты предназначено для ведения ближнего боя при нападении и обороне, а кроме того, с большой эффективностью может быть использовано в качестве вооружения авиации, парашютных десантов, автобронетанковых частей, кавалерии и пограничников.

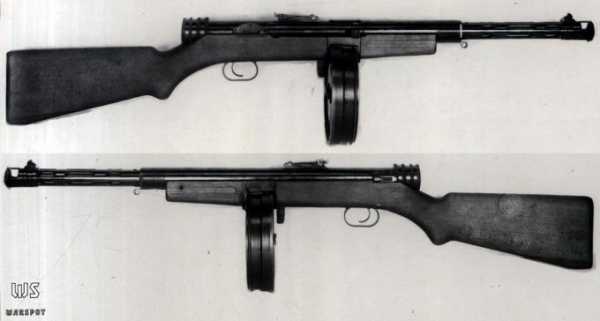

7,62-мм пехотный пулемёт Шпитального (РГВА)

Основа автоматики – отдача свободного затвора и отвод пороховых газов через боковое отверстие в стенке канала неподвижного ствола. Конструктивно пулемёт Шпитального состоял из четырёх основных узлов: корпуса, спускового механизма, ложи и магазина.

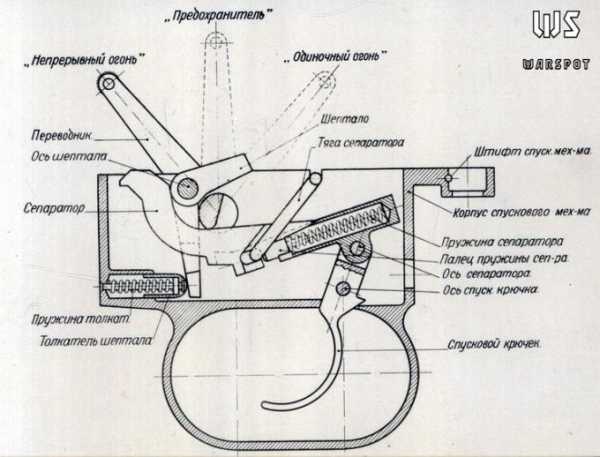

Стреляющий механизм ударникового типа, приводится в действие возвратно-боевой пружиной. Конструкция спускового механизма позволяет вести как одиночный, так и автоматический огонь. Переключение производится с помощью переводчика, одновременно выполняющего функцию предохранителя.

Спусковой механизм пехотного пулемёта Шпитального (РГВА)

Согласно описанию, питание осуществляется посредством дискового магазина на 97 или 100 патронов 7,62×25 мм (общий вид и чертёж есть только на магазин на 97 патронов). Подача патронов обеспечивается спиральной пружиной, собранной внутри магазина. Также предусмотрена возможность использования магазина от ППД ёмкостью 71 патрон.

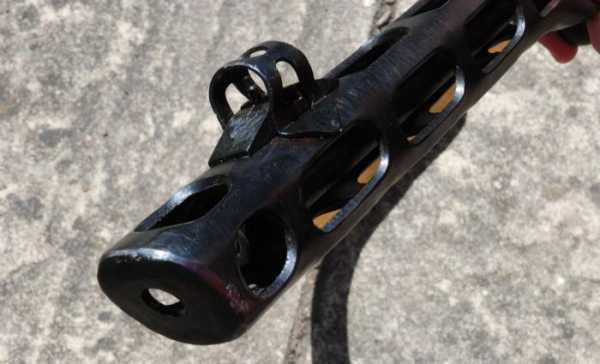

Ствол находится внутри кожуха, предохраняющего руки стрелка от ожога. Для охлаждения ствола в кожухе прорезаны окна. Прицел секторный. На левой стороне корпуса пулемёта может быть установлен платик (площадка) для оптического прицела.

Ореховая ложа состоит из двух частей: основной ложи и переднего цевья, соединяемых вместе планкой. Приклад сзади прикрыт металлическим затыльником с откидной крышкой. Напротив отверстия затыльника в прикладе разделан канал для помещения складного шомпола.

В описании конструкции указано, что основным отличием от существующих систем являются:

  • новый принцип автоматики, обеспечивающий надёжность работы в условиях загрязнения и низких температур;
  • пулемёт не требует смазки и не боится температурных колебаний;
  • прост в изготовлении и удобен в обращении;
  • благодаря наличию реактивного дульного тормоза имеет хорошую стабильность боя при автоматической стрельбе и меньшую отдачу;
  • из-за большей начальной скорости имеет большую прицельную дальность по сравнению с другими образцами.

Технические данные пехотного пулемёта Шпитального, предоставленные ОКБ-15 (данные Научно-испытательного полигона стрелкового вооружения (НИПСВО) несколько от них отличаются), выглядели следующим образом:

  • Калибр – 7,62 мм
  • Вес – 3,890 кг
  • Вес магазина с патронами – 2,897 кг
  • Вес пулемёта под магазин ППД – 3,960 кг
  • Длина пулемёта от среза дульного тормоза до затылка ложи – 938 мм
  • Длина ствола – 350 мм
  • Длина нарезной части ствола – 320 мм
  • Количество нарезов в стволе – 4
  • Тип патрона – 7,62×25 мм
  • Темп стрельбы – 600–800 выстрелов в минуту
  • Прицельная дальность – 1000 м
  • Количество деталей при полной разборке – 14
  • Количество заводских деталей – 87

Выбор лучшего пистолета-пулемёта

Испытания проходили во второй половине ноября 1940 года на НИПСВО КА в Щурово, Московской области. В ходе испытаний необходимо было выявить преимущества и недостатки опытных образцов пистолета-пулемёта Шпагина и пехотного пулемёта Шпитального в сравнении с пистолетом-пулемётом валового производства ППД-40, а также выбрать лучший пистолет-пулемёт по боевым и конструктивным качествам и дать заключение о целесообразности замены валового пистолета-пулемёта.

На испытания были поданы два ППД-40 (№№ ЖЮ-88, ЛФ-839), три пистолета-пулемёта Шпагина (№№ 13, 15 и 34) и три пехотных пулемёта Шпитального (№16 с опытными магазинами на 97 и 100 патронов, №№18 и 22 с валовыми магазинами на 71 патрон). Магазины снаряжались 7,62-мм патронами к пистолету, партии № 20, 43 и 213 завода №38. Все образцы стрелкового вооружения и патроны были выпуска 1940 года. Их осмотрели и предварительно испытали стрельбой, после чего все образцы были признаны безопасными и допущены к дальнейшим испытаниям.

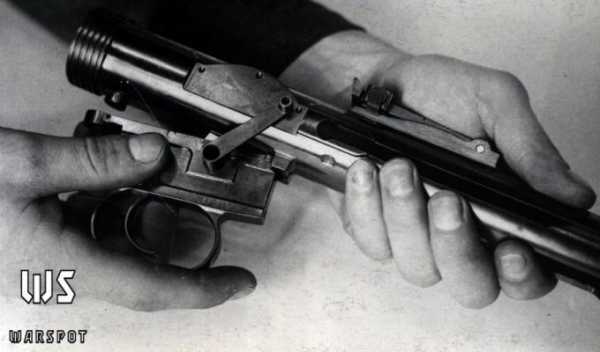

Ствольная коробка пехотного пулемёта Шпитального, видны маркировки на корпусе (РГВА)

Отмечалось, что пехотный пулемёт Шпитального имеет следующие отличия от валового пистолета-пулемёта Дегтярёва:

  • По действию автоматики;
  • Затвор со штоком представляет собой одну целую деталь в виде цилиндрического стержня с двумя поперечными поясками;
  • В затыльнике смонтирован амортизирующий механизм, который при ударе затвора имеет вращательное и поступательное движение;
  • Ствол своей втулкой входит в заднее отверстие кожуха корпуса без качки и укрепления защёлкой, которая смонтирована в корпусе пулемёта;
  • На переднем конце кожуха корпуса смонтирован дульный тормоз;
  • Пехотный пулемёт №16 отличается питанием и защёлкой магазина.

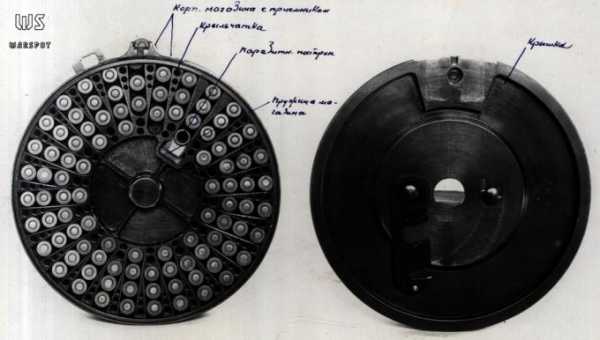

Магазин на 97 патронов для пехотного пулемёта Шпитального (РГВА)

Сравнительные характеристики представленных на испытания образцов (1 – ПП Дегтярёва, 2 – ПП Шпагина, 3 – ПП Шпитального с магазином на 97 и 100 патронов, 4 – ПП Шпитального с магазином на 71 патрон):



1

2

3

4

Вес без магазина, г

3433-3434

3429-3526

4186

4205-4253

Вес с магазином, г

4535-4536

4489-4586

5926-6168

5255-5303

Вес с магазином и патронами, г

5285-5286

5239-5336

6951-7245

6005-6053

Вес затвора (собранного), г

603-604

599-608

622

625-635

Общая длина, мм

780

840

935

935

Длина прицельной линии, мм

388-389

386-388

475

475

Вес принадлежности, г

131

151

668

668

Начальная скорость пули, м/с

496-500

489-502

512

490-522

Дульная энергия, кГм

69,7-71,1

68,0-71,4

74,6

68,3-77,5

Энергия отдачи (отн.величина)

0,048

0,035

0,0233

0,0237

Темп стрельбы, выстр./мин.

1153

1132

839

791

Число заводских деталей

82

81

94

92

Состав принадлежности к оружию был следующий:

  • ПП Дегтярёва: шомпол, отвертка, выколотка;
  • ПП Шпагина: шомпол, отвертка, выколотка, ключ мушки;
  • ПП Шпитального: шомпол, отвертка, выколотка, металлическая щетка, металлический ёрш (банник), ремень.

По результатам испытаний были сделаны следующие предварительные выводы:

  • ППД имеет преимущество перед ПП Шпагина и ПП Шпитального в общем весе и длине;
  • ППД и ПП Шпагина имеют преимущество перед ПП Шпитального в общем весе, длине, коэффициенте использования металла, числе заводских деталей;
  • ПП Шпитального имеет преимущество перед ППД и ПП Шпагина в начальной скорости, дульной энергии и темпе стрельбы.

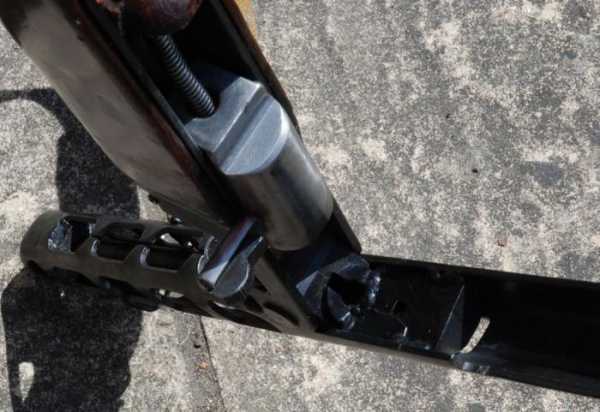

Остов затвора пехотного пулемёта Шпитального (РГВА)

Далее проводились испытания и фиксировались характеристики работы подвижных частей. Основные выводы были такими:

  • Кривая отката затвора показывает, что откат у ППД происходит плавнее, чем у ПП Шпагина. У ПП Шпитального откат затвора происходит рывком.
  • Максимальная скорость отката у ПП Шпагина меньше, чем у ППД и ПП Шпитального.
  • Ход подвижной системы у ПП Шпагина меньше, чем у ППД и ПП Шпитального.

Ещё до начала испытаний на точность и кучность боя выяснилось, что у ПП Шпитального кривая прицельной колодки рассчитана неточно, что не позволяло привести ПП к нормальному бою. Тем не менее, испытания состоялись. Выяснилось, что ПП Шпагина и ПП Шпитального имеют меньшее рассеивание, чем ППД. По кучности боя на дистанциях 100 и 150 метров обе новых системы оказались практически равноценны, на дистанциях 50 и 200 метров ПП Шпитального имел преимущество.

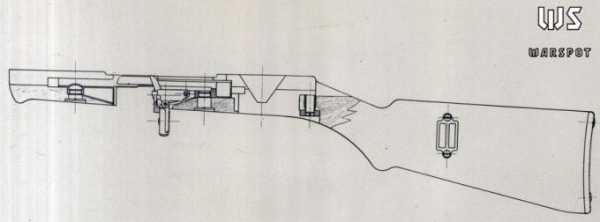

Схема ложи пехотного пулемёта Шпитального (РГВА)

По практической скорострельности ПП Шпагина и ПП Шпитального оказались равноценны, но ППД и ПП Шпагина имели преимущество перед системой Шпитального по самовоспламенению патрона в патроннике (произошёл самопроизвольный выстрел после длительной стрельбы).

По итогам испытаний на безотказность автоматики оба новых ПП оказались лучше, чем валовые ППД. При стрельбе на живучесть (до 71650 выстрелов) выявилась проблема у ПП Шпитального: магазин сильнее загрязнялся.

Затыльник ствольной коробки пехотного пулемёта Шпитального (РГВА)

При этом у ППД было три поломки, у ПП Шпагина две, а у ПП Шпитального восемь! При этом одна из поломок ПП Шпитального могла бы иметь печальные последствия:

«В ПП Шпитального после 68 000 выстрелов поломалось дно крышки затыльника… При этой поломке дно крышки отлетело и ударило стрелка в живот, буфер со стержнем и его пружиной выскочил назад по направлению стрелка и упал в двух метрах от оружия».

После 70 000 выстрелов ствол ПП Шпагина показал большую живучесть, чем ствол ПП Шпитального. Помимо этого, у последнего выявился ещё ряд «детских» проблем, связанных с подбором пружин и общей эргономикой. При выявлении максимально возможного числа выстрелов без чистки было отмечено, что автоматика всех трёх систем работала хорошо и дала небольшое число задержек (менее 0,06% у всех систем).

Иллюстрация разборки пехотного пулемёта Шпитального (РГВА)

Были определены эксплуатационные данные:



ППД

ПП Шпагина

ПП Шпитального

Неполная разборка, сек.

11

5

18

Неполная сборка, сек.

20

10

41

Полная разборка, мин.

4,3

3,0

2,6

Полная сборка, мин.

6,2

3,7

4,6

Магазин на 71 патрон для ППД-40 (РГВА)

На снаряжение магазинов ППД и ПП Шпагина уходило 137 секунд, а на опытный 97-патронный магазин ПП Шпитального – 108. Основным заключением после этого этапа испытаний было то, что ПП Шпагина имеет преимущество перед остальными в отношении разборки и сборки, по конструкции он оказался проще конкурентов.

В отношении стрельбы из некоторых положений (с колена, стоя и с дерева) ПП Шпитального оказался менее удобен (был тяжелее), чем остальные испытываемые системы. По тепловым потокам (миражности), влияющим на нормальный прицельный выстрел, ППД и ПП Шпагина оказались равноценны. ПП Шпитального давал большое истечение газов через гильзоотводное окно ствольной коробки вверх, что мешало наблюдению за целью.

Отделение спускового механизма пехотного пулемёта Шпитального (РГВА)

Заключение полигона по итогам всех испытаний, подписанное 30 ноября 1940 года, было следующим:

  1. Опытный пистолет-пулемёт системы Шпагина по работе автоматики и надёжности (стойкости) деталей испытание выдержал и может быть рекомендован на вооружение Красной армии взамен ППД.
  2. Опытный пехотный пулемёт Шпитального, имеющий вес выше, чем валовый ППД, и показавший в процессе испытаний недостаточную прочность деталей – испытания не выдержал.
  3. ПП Шпитального необходимо доработать в отношении упрочнения деталей и снижения веса, т.к. принцип автоматики ПП представляет интерес и заслуживает внимания. Кроме того, ПП показал способность безотказной работы автоматики.

Пистолет-пулемёт Шпагина победил в честной борьбе, но Б.Г. Шпитальный не успокоился: последовала переписка между ним и наркоматом обороны, НИПСВО и ГАУ, в которой он угрожал работникам полигона уголовным преследованием и требовал проведения дополнительных испытаний. В этой переписке он предстаёт не в самом лучшем свете. Но реальность такова: Шпитальный и его ОКБ-15 слишком затянули с изготовлением опытных образцов своего пехотного пулемёта, чем сорвали сроки проведения войсковых испытаний. В свою очередь, это оказало дополнительное влияние на принятие окончательного решения о том, какой из пистолетов-пулемётов будет принят на вооружение Красной Армии.

Статья основана на документах РГВА.


источник: http://warspot.ru/6530-drugoy-ppsh

alternathistory.com

устройство и технические характеристики :: SYL.ru

Многие наверняка слышали такое выражение, как «оружие победы». Оно является немаловажным в истории советского народа. Это выражение объединило все виды вооружения, которые оказали помощь нашей стране в победе над нацистами, а также стали настоящими символами русского солдата. Сюда также относятся танк Т-34, противотанковое ружье, легендарная установка залпового огня "Катюша" и, безусловно, пистолет-пулемет Шпагина, он же «ППШ 41» - автомат, устройство, чертеж и описание которого приведены в данном тексте.

История

Из опыта войны в 1939-1940 годах между СССР и Финляндией и стоящего тогда на вооружении пистолета-пулемета Дегтярева прояснился определенный факт. Он заключался в том, что Красную Армию необходимо было оснащать автоматическими моделями и организовывать, соответственно, их массовое производство. «ППД-40» и «ППД-38» (пистолеты-пулеметы Дегтярева) не подходили для таких целей, так как были они трудоемки, и требовалось немалое число станочного оборудования для их производства. Также они имели дефицит материалов и высокую себестоимость. Для замены «ППД» необходимо было разработать новый, максимально дешевый и простой пистолет-пулемет. Данный вопрос являлся немаловажным.

В 1940 году объявили конкурс на изобретение нового пистолета-пулемета. Испытания определили двух основных соперников. Ими оказались Б. Г. Шпитальный и Г. С. Шпагин. Их модели были довольно перспективными. Победу одержал Шпагин. На вооружение был принят его вариант 21.12.1940 г. Полное его название было: «пистолет-пулемет системы Шпагина 7,62 мм обр. 1941 г. (автомат «ППШ 41»)». Это является достоверным фактом.

В массовое производство «ППШ 41» - автомат, устройство, чертеж и описание которого даны в тексте ниже, поступил в период осени 1941 г. А именно - в самый кульминационный военный период, когда в таком оружии сильно нуждалась Красная Армия. За счет того, что у такого устройства, как автомат «ППШ», была простая конструкция, не использовалась легированная сталь и сложные специальные инструменты, выпуск его был развернут на многих предприятиях страны, ранее не специализировавшихся на оружейном производстве.

Основную массу деталей такого оружия как автомат «ППШ», изготавливали по методу холодной штамповки с применением электрической и точечной сварки. Самой сложной и дорогой частью являлся барабанный магазин. Он был позаимствован у «ППД», к которому при эксплуатации была масса нареканий. Это немного задерживало выпуск такого оружия, как «ППШ» - автомат, чертежи которого представлены для ознакомления ниже. После модернизации барабанный магазин заменили секторной емкостью на 35 патронов, а соответствующий прицел — на перекидной, имеющий дальность стрельбы 100 и 200 м. За военные годы было выпущено около 5,4 миллиона пистолетов-пулеметов Шпагина. У данного оружия автоматика работает благодаря отдаче свободного затвора. При стрельбе канал ствола запирался массой свободного затвора, который поджимался пружиной (возвратно-боевой). Устройство механизма ударно-спускового типа было таким, что благодаря ему можно было вести как пальбу одиночными выстрелами, так и автоматной очередью. Съемный магазин барабанного типа был рассчитан на 71 патрон, как и в пистолете-пулемете Дегтярева («ППД»). Приспособления для наведения открытого типа состояли из секторного прицела и мушки. Предохранитель ползункового типа расположен на рукоятке затвора. Это являлось немаловажной деталью. Также в данном случае имелось наличие переключателя огневого режима ползункового типа.

«ППШ» автомат: характеристики тактико-технические

Производился – 1941-1947 г.

Масса – без магазина 3,6 кг., со снаряженным – 5,3 кг.

Длина составляет 843 мм.

Калибр – 7,62 мм.

Патрон – 7,62*25 ТТ.

Дальность максимальная – 400м.

Скорострельность – 1000 выстр./мин.

Дальность прицельная от 200 до 250м.

Магазин: барабанный – 71 патрон, секторный – 35.

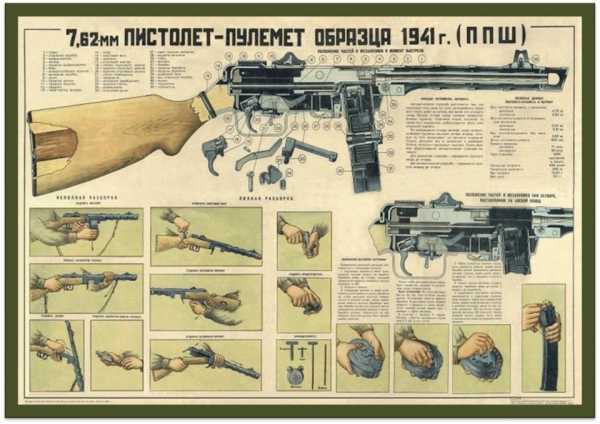

Чертежи автомата «ППШ 41»

Как уже было сказано, они разработаны советским конструктором Г. С. Шпагиным. Изображены они на нижеследующем фото.

Конструкция

Представляет собой «ППШ» автоматическое огнестрельное ручное оружие. Оно предназначено для ведения огня очередями и одиночными выстрелами. Работает автоматика за счет свободной отдачи затвора. Это немаловажное свойство в данном случае. Иными словами, перезарядка и экстракция гильзы происходит после выстрела за счет возврата незакрепленного затвора. Ведется огонь с заднего шептала, то есть перед выстрелом расположен затвор в заднем крайнем положении. Затем, после спуска, он идет вперед, после этого досылает патрон. Накалывание капсюля происходит в момент завершения последнего процесса. Во время выстрела затвор не фиксируется.

Такая схема нередко используется при разработке таких устройств, как пистолеты-пулеметы. Например, «Uzi» израильского производства работает по аналогичному принципу. При абсолютной простоте подобное решение требует применять затвор массивного типа, увеличивающий всю массу оружия. Помимо всего, оружие, которое использует подобную схему перезарядки, выстрелить может за счет сильного удара, к примеру, при падении. Если от удара затвор из переднего крайнего (нефиксированного) положения по направляющим откатится дальше окна патронной подачи с магазина или из заднего крайнего, то он сорвется со стопора.

Как и в оружии Дегтярева, у такого устройства, как автомат «ППШ», имеются: ствольная коробка, которая слита с кожухом ствола, свободный массивный затвор, на рукоятке заряжания которого расположен предохранитель, магазин дисковый. Также обладает он деревянной ложей. Но при всем этом «ППШ»-автомат является более технологичным. В данной модели в механической точной обработке нуждается только ствол, а затвор изготовлен был на токарном станке с дальнейшей грубой фрезеровкой. В таком оружии, как «ППШ» (автомат), производство почти всех остальных металлических деталей могут осуществлять штамповкой. Здесь же у кожуха ствола имеется компенсатор отдачи на переднем его конце. То есть в данном случае имеется скошенная пластина, обладающая отверстием для прохождения пули. От нее по бокам в кожухе есть окна сквозные. Они, благодаря реактивному действию пороховых газов при выстреле, существенно уменьшают эффект отдачи и "задирания" вверх ствола. В прицеле данной модели имеется всего 2 позиции. А именно – 200 и 100 м. "ППШ" с 1942 года комплектоваться стал не дисковым магазином, а секторным (коробчатым) на 35 патронов. Это диктовалось определенными условиями. А именно тем, что магазины дискового типа были в производстве сложными, менее надежными. Также они требовали под конкретный экземпляр автомата подгонки. То есть данная деталь от иного такого же «ППШ» могла не подойти. Судя по военным фотографиям, магазины коробчатого типа в войсках встречаются только с 1944 года. Далее устройство автомата « ППШ» рассмотрим подробнее.

Ствол

Внутри данной детали имеется канал с четырьмя нарезами. Они вьются вверх слева направо. Также здесь имеется патронник с пульным входом. Он в нижней части обладает определенным скосом. Это - для задания направления движения патрона в патронник.

Данный ствол снаружи содержит:

  • В передней части - закругление. Это для предохранения от забоин.
  • Утолщенную часть. Для размещения в коробке ствольной.
  • Выемку полукруглую на утолщенной части. Это для того, чтобы крепился ствол в соответствующей коробке.
  • Выступ кольцевой. Для того чтобы ограничить процесс продвижения ствола при возврате на место. При этом также обеспечивается снижение восприятия ударов затвора.

Коробка ствольная

Данный элемент является основанием. На нем размещены следующие детали:

- Намушник с мушкой.

- Прицел.

- Защелка коробки ствольной.

- Антабка.

У ствольной коробки передняя часть служит кожухом, а задняя — крышкой затворной коробки.

В целом коробка ствольная состоит из:

- Основания мушки для крепления на нее намушника.

- Антабки для крепления ремня плечевого типа.

- Колодки прицела.

- Вкладышей для направления ствола.

- Передней наклонной плоскости кожуха. Она является дульным тормозом.

- Вырезов продольных на кожухе. Это для улучшения и облегчения циркуляции воздуха.

- Окна в области дульного тормоза для обеспечения выхода пороховым газам.

- Поперечного отверстия для соединительной оси.

- Окон для выбрасывания гильз.

- Упора пружины защелки.

- Нижнего выступа. Это чтобы ограничить опускание задней области ствольной коробки.

- Вырезов для предохранителя.

- Двух боковых уступов (для того чтобы ограничить движение защелки).

- Выреза для рукоятки затвора.

Защелка коробки ствольной

Данный элемент состоит из следующих деталей:

- Колпачка.

- Пружины.

- Шпильки.

У колпачка имеется: зацеп с наклонной плоскостью; выступ верхний полукруглый; 2 отверстия боковых, чтобы проходила шпилька; загибы, благодаря которым направляется его движение и ограничивается перемещение его вперед; насечка на задней части для удобства при открывании.

Пружиной защелки является своеобразная деталь. Она выполняет определенную функцию. В данном случае это короткая цилиндрическая витая пружина.

Коробка затворная

Эта деталь обладает:

- Своеобразными проушинами для соединения со ствольной коробкой.

- Вырезом для магазина с окном.

- Пазом вертикальным для защелки магазина.

- Обоймой для соединения со спусковой коробкой и передней частью ложи.

- Окном для разобщителя.

- Отверстием для оси магазинной защелки.

- Окном для шептала рычага спускового типа.

- Отверстием овальным для выступа, расположенного в задней части коробки спусковой.

- Окном (для того чтобы зацепить защелку ствольной коробки).

- Хвостом с отверстием для соответствующего винта.

- Окном для стержня направляющего.

Также следует знать, что внутри коробки затворной в ее передней части прикреплен отражатель. Он обладает определенной жесткостью.

Затвор

На данном собранном элементе располагаются следующие детали:

- Ударник с клином.

- Выбрасыватель с пружиной.

- Рукоятка.

- Предохранитель с пружиной и гнетком.

Сам же затвор содержит следующие детали:

- Чашечку для помещения шляпки гильзы.

- Паз вертикальный для выбрасывателя.

- Взвод боевой для контакта с шепталом.

- Паз продольный для пружины выбрасывателя.

- Выемки боковые. Они облегчают движение затвора, сбор грязи и излишней смазки.

- Поперечный задний срез для предотвращения удара защелки ствольной коробки о шляпку.

- Канал со стержнем для пружины возвратно-боевого типа.

- Досылатель патрона.

- Паз для прохода отражателя.

- Канал глухой в чашечке для ударника.

- Паз поперечный с гнездом и выемом на рукоятке для размещения предохранителя с пружиной и гнетком.

- Канал поперечный для клина ударника.

Состав возвратного механизма

Сюда включают:

  • Направляющий стержень с соответствующей шайбой.
  • Возвратно-боевую пружину.
  • Амортизатор.

Состав ударно-спускового механизма

В данном случае требуется наличие:

  • Ударника с клином.
  • Возвратно-боевой пружины.
  • Спускового рычага с осью.
  • Переводчика огня.
  • Пружины вышеуказанного рычага.
  • Спускового крючка.
  • Гнетка переводчика с соответствующей шпилькой.
  • Пружины крючка спускового.
  • Разобщителя с осью.
  • Гнетка указанного крючка.
  • Основания разобщителя.
  • Пружины гнетка.
  • Спусковой коробки.

Описание механизма патронной подачи

Здесь все довольно просто. Подача в патронник патронов обеспечивается досылателем, находящимся в затворе, и магазином, который позаимствован у «ППД».

Далее - механизм, осуществляющий запирание стволового канала. В данном случае также нет ничего сложного. Запирание стволового канала такого оружия, как автомат «ППШ», проводится за счет затворной массы и поджимающей силы пружины возвратно-боевого типа.

Состав механизма устранения отстрелянных гильз

Сюда включают наличие:

  • Выбрасывателя.
  • Отражателя.
  • Пружины выбрасывателя.

Устройства предохранительного типа

Сюда входят определенные элементы. А именно:

  • Предохранитель.
  • Гнеток.
  • Пружина предохранителя.

www.syl.ru

Военное дело - Пистолет-пулемёт Шпагина







Пистолет-пулемёт системы Шпагина — пистолет-пулемёт, разработанный советским конструктором Георгием Шпагиным, принятый на вооружение в 1941 году и активно использовавшийся в Великой Отечественной войне, а также во многих вооружённых конфликтах послевоенного времени.





В СССР был снят с вооружения в 1951 году и заменён автоматом Калашникова, но после этого ещё длительное время использовался различными армиями или вооружёнными формированиями по всему миру, например в войнах в Корее и во Вьетнаме, а из недавних конфликтов — на обеих афганских и войне в Ираке.

ППШ-41
Тип: пистолет-пулемёт
Страна:  СССР
История службы
Годы эксплуатации: 1941—1951 годы (в СССР)
Использовалось: РККА, советская армия, дружественные СССР страны, Вермахт (в качестве трофея)
Войны и конфликты: Вторая мировая война, Корейская война 1950—1953, Война во Вьетнаме
История производства
Конструктор: Шпагин, Георгий Семёнович
Разработан: 1941 год
Характеристики
Масса, кг: 3,6 (без патронов)
5,3 (со снаряжённым барабанным магазином)
4,15 (со снаряжённым секторным магазином)
Длина, мм: 843
Длина ствола, мм: 269
Патрон: 7,62×25 мм ТТ
Калибр, мм: 7,62
Принципы работы: свободный затвор
Скорострельность, выстрелов/мин: 900
Начальная скорость пули, м/с: 490
Прицельная дальность, м: 200—300
Вид боепитания: магазин:
секторный на 35 патронов,
барабанный на 71 патрон
Прицел: нерегулируемый, открытый, на 100 м, с откидной стойкой на 200 м

История

ППШ был создан как замена ППД-34/40. Основной задачей при разработке этого оружия было создание образца, близкого к ППД или превосходящего его по ТТХ, но при этом дешёвого и пригодного для массового производства, в том числе на непрофильных предприятиях. В 1940 Наркомат вооружения дал запрос оружейникам на создание пистолета-пулемёта, части которого могли бы быть изготовлены при минимальной механической обработке (что практически означало необходимость применения штампованных деталей). Данный ПП необходимо было сделать настолько простым в производстве, что при необходимости его выпуск могли бы быстро начать на любом машиностроительном предприятии. К осени 1940 года конструкции пистолетов-пулемётов были представлены на рассмотрение конструкторами Г. С. Шпагиным и Б. Г. Шпитальным. Полигонные испытания и технологическая оценка предъявленных к рассмотрению образцов в конце ноября 1940 г. показали, что при близких боевых качествах обоих проектов пистолет-пулёмет Шпагина был намного более технологичен в производстве. Для производства необходимых 87 деталей требовалось 5,6 станкочасов, в то же время для производства 95 деталей ПП Б. Г. Шпитального требовалось 25,3 станкочасов, то есть почти в пять раз больше.
"Пистолет-пулемет ППШ был разработан конструктором Г.С.Шпагиным в 1940 г. и проходил испытания наряду с другими образцами пистолетов-пулеметов. По результатам испытаний пистолет-пулемет ППШ был признан наиболее удовлетворяющим поставленным требованиям и рекомендован к принятию на вооружение. Под наименованием "7,62-мм пистолет-пулемет Г.С.Шпагина обр. 1941 г." он был принят на вооружение в конце декабря 1940 г. Как указывает Д.Н.Болотин ("История советского стрелкового оружия"), живучесть сконструированного Шпагиным образца была проверена 30 000 выстрелов, после чего ПП показал удовлетворительную кучность стрельбы и исправное состояние деталей. Надежность автоматики проверялась стрельбой под углами возвышения и склонения в 850, при искусственно запыленном механизме, при полном отсутствии смазки (все детали промывались керосином и насухо протирались ветошью), отстрелом без чистки оружия 5000 патронов. Все это позволяет судить об исключительной надежности и безотказности оружия наряду с высокими боевыми качествами."

Конструкция



ППШ-41 и часть обмундирования советского солдата

ППШ представляет собой автоматическое ручное огнестрельное оружие, предназначенное для ведения огня очередями и одиночными выстрелами. Автоматика работает на принципе отдачи свободного затвора, то есть экстракция гильзы и перезарядка выполняются за счёт обратного движения незакреплённого затвора после выстрела. Огонь ведётся с заднего шептала (затвор перед выстрелом находится в крайнем заднем положении, после спуска он идёт вперёд, досылает патрон, накалывание капсюля производится в момент завершения досылания), затвор в момент выстрела не фиксируется. Подобная схема часто используется при разработке пистолетов-пулемётов; к примеру, израильский Uzi работает по такому же принципу. При всей своей простоте, такое решение требует использовать массивный затвор, увеличивающий общую массу оружия. Кроме того, оружие, использующее такую схему перезарядки, может выстрелить в результате сильного удара (например, при падении), если от удара затвор из крайнего переднего (нефиксированного) положения откатится по направляющим дальше окна подачи патронов магазина, или из крайнего заднего — сорвётся со стопора.

Как и ППД, ППШ имеет ствольную коробку, слитую с кожухом ствола, массивный свободный затвор с предохранителем на рукоятке заряжания, переводчик огня в спусковой скобе перед спусковым крючком, перекидной прицел, барабанный магазин и деревянную ложу . Но при этом ППШ существенно технологичнее: точной механической обработки требует только ствол, затвор был выполнен на токарном станке с последующей грубой фрезеровкой, а почти все остальные металлические детали могут изготавливаться штамповкой. Кожух ствола имеет на переднем конце компенсатор отдачи (скошенную пластину с отверстием для прохождения пули, по бокам от которой в кожухе имеются сквозные окна), который, за счёт реактивного действия пороховых газов при выстреле, значительно уменьшает отдачу и «задирание» ствола вверх. Прицел имеет только две позиции — 100 и 200 метров. С 1942 года ППШ стал комплектоваться не барабанным, а секторным (коробчатым) магазином на 35 патронов, поскольку барабанные магазины были сложны в производстве, менее надёжны, требовали подгонки под конкретный экземпляр автомата (от другого такого же ППШ магазины могли не подходить). При этом, судя по фотографиям того периода, коробчатые магазины встречаются в войсках только начиная с 1944 года.

Ударно-спусковой механизм

Типичный для массовых пистолетов-пулемётов простой УСМ с возвратно-боевой пружиной, ударник жёстко закреплён в затворе, боевой взвод расположен на затворе. Имеется переводчик, позволяющий вести одиночный или автоматический огонь. Предохранитель блокирует движение затвора.

Характеристика



рожковый магазин

При заявленной прицельной дальности 500 м действительная дальность эффективного огня составляет около 200 м — показатель, обычный для оружия этого класса. При этом, однако, благодаря использованию патрона 7,62 ТТ, в отличие от 9 мм Парабеллум или .45 АСР (используемых в зарубежных ПП), была достигнута значительно большая дульная скорость пули (490 м/с против 380 м/с у МП-40), давшая лучшую настильность траектории, что позволяло уверенно попадать в цель на 200 м и вести огонь на большее расстояние, компенсируя понижение точности большей скорострельностью. Высокая скорострельность, с одной стороны, приводит к большому расходу боеприпасов (за что ПП получил прозвище «пожиратель патронов»), быстрому перегреву ствола, после чего ППШ начинал «плеваться», с другой — обеспечивает высокую плотность огня, что даёт преимущество в ближнем бою.



Оружие Северокорейской армии. ППШ-41 по сравнению с СКС.

Живучесть ППШ, в особенности с рожковым магазином, весьма высокая. Чистый и смазанный ППШ является надёжным оружием. Неподвижно закреплённый боёк является причиной задержек стрельбы при загрязнении чашечки затвора копотью или попадании пыли на загустевшую смазку: по воспоминаниям ветеранов Второй мировой, при передвижении в открытых автомашинах или на броне по грязным дорогам ППШ почти всегда прятали под плащ-палатку. К недостаткам можно отнести большие размеры и массу, сложность замены и снаряжения барабанного магазина, недостаточно надёжный предохранитель, а также возможность самопроизвольного выстрела при падении на твёрдую поверхность, что нередко приводило к несчастным случаям; невысокой живучестью обладал фибровый амортизатор, смягчающий удар затвора по ствольной коробке в заднем положении, после износа амортизатора затвор разбивал заднюю часть коробки. К преимуществам ППШ можно также отнести большую ёмкость барабанного магазина (71 патрон) по сравнению с МП-40 (32 патрона), но большее количество патронов значительно увеличивало вес и габариты оружия.

Производство ППШ продолжалось в течение всей Великой Отечественной войны. В 1942 году была предложена новая модификация — ППШ-42, несколько изменённого вида, но в конкурсе победил ППС-43, который и был, наряду с ППШ-41, принят на вооружение.

Использование



Немецкие войска высоко ценили и с удовольствием использовали захваченные ППШ-41, 1944

ППШ был принят на вооружение в 1941 году, в результате конкурса, на котором его соперником был пистолет-пулемёт Шпитального. Обе конструкции были признаны пригодными к использованию, но принята была модель Шпагина, как более технологичная.

С 1942 года ППШ-41 выпускался в Иране для СССР. Отличительная особенность — клеймо в виде короны.

(ППШ) был единственным массовым пистолетом-пулемётом в Красной Армии в первый год войны. Впоследствии он продолжал активно применяться и производиться, хотя появился пистолет-пулемёт Судаева, требующий меньше затрат на производство. Немецкие войска также использовали захваченные ППШ, частью в оригинальном исполнении, частью после переработки под патроны 9×19 мм Парабеллум и магазины от МП-40. Такие ПП в вермахте назывались: 9-mm Maschinenpistole 717(r) (был разработан конверсионный комплект из 9 мм ствола и переходника для магазинов от MP.38/40. В свою очередь, СС предпочитали ППШ в первоначальном варианте, притом с барабанным магазином. После войны ППШ активно поставлялся за рубеж, главным образом, в государства Варшавского договора. Значительное количество этих автоматов было поставлено в Китай. После снятия с вооружения в СССР ППШ продолжал поставляться в просоветские государства различных регионов мира. В некоторых африканских странах он использовался до 1980-х годов. Производился в Северной Корее под наименованием «модель 49», Китае — «Тип 50» и Венгрии («48.Minta»). В период вьетнамской войны 1964-1973 гг. во Вьетнаме производилась модификация ППШ К-50.





 В Мой Мир

<a href="http://top100.rambler.ru/navi/2503112/"> <img src="http://counter.rambler.ru/top100.cnt?2503112" alt="Rambler's Top100" border="0" /> </a>

voinanet.ucoz.ru

ППШ-41 (Пистолет-пулемет Шпагина) | Пистолеты-пулеметы

После убедительных доказательств преимуществ пистолета-пулемета в военных действиях, полученных в войне с финнами, задание на разработку нового оружия в начале 1940 г. получил ученик В.А. Дегтярева — Г.С. Шпагин.

Георгий Семенович Шпагин (1897-1952) родился в деревне Клюшниково (Владимирская область). В 1916 г. пошел в армию, где и попал в оружейную мастерскую. После Первой Мировой Войны был оружейным мастером в одном из стрелковых полков Красной Армии, а в 1920 г. после демобилизации идет работать слесарем на Ковровский оружейно-пулеметный завод, где в это время работали В.Г. Федоров и В.А. Дегтярев.

ППД-40, используемый на тот момент, производился по «классической» технологии с большими объемами механической обработки деталей. Целью деятельности Шпагина стало максимальное упрощение конструкции Дегтярева и удешевление производства, а основной идеей — создание штампосварного автомата.

ППШ-41 с дисковым магазином

Уже осенью 1940 г. Г.С. Шпагин и еще один конструктор — Б.Г. Шпитальный представили опытные образцы своих пистолетов-пулеметов. Полигонные испытания, проведенные в ноябре 1940 г. показали, что пистолет-пулемет Шпагина более технологичен, чем модель Шпитального — при равных боевых качествах.

Оружие Шпагина вызвало удивление у специалистов своей конструкцией. Косой срез кожуха выполнял одновременно и роль дульного тормоза, уменьшающего отдачу, и роль компенсатора, препятствующего подкидыванию оружия вверх во время стрельбы. Это и улучшало устойчивость оружия при стрельбе, и повышало кучность и меткость огня. Оружие позволяло как вести непрерывный огонь, так и стрелять одиночными выстрелами. Кроме того, выяснилось, что при производстве трудоемкость пистолета-пулемета Шпагина значительно — практически вдвое — ниже, чем у ППД. Постановлением Советского правительства от 21 декабря 1940 г. «пистолет-пулемет системы Шпагина образца 1941 года (ППШ-41)» был принят на вооружение.

Уже в начале Великой Отечественной войны оказалось, что столь востребованная военными дальность стрельбы не имеет значения при высокой плотности артиллерийского и минометного огня. Идеальным оружием в такой ситуации как раз и стал бы автомат, но их в конце 1941 г. в Резерве Главного Командования насчитывалось не более 250 штук. Поэтому уже в октябре 1941 г. было налажено производство деталей для ППШ на Государственном подшипниковом заводе, Московском инструментальном заводе, станкостроительном заводе имени С. Орджоникидзе, и еще на 11 мелких предприятиях управления местной промышленности. Сборка производилась на Московском автозаводе. Только в течение 1941 г. было выпущено 98 644 автомата, среди которых львиная доля — 92776 штук — приходилась на ППШ, а уже в 1942 г. объемы производства пистолетов-пулеметов составили 1499269 штук. Всего же во время войны было выпущено порядка 6 миллионов штук ППШ-41.

Изначально ППШ разрабатывался под дисковый магазин от ППД-40, однако такие магазины были дороги в производстве и тяжеловаты в использовании, поэтому в 1942 г. были разработаны рожковые (коробчатые) магазины на 35 патронов.

Ранние версии ППШ позволяли стрелять как очередями, так и одиночными выстрелами, однако позже переводчик режима огня убрали, оставив только автоматическую стрельбу.

ППШ являлся исключительно надежной конструкцией. Ствол хромировался для защиты от коррозии. Стрельба из него была возможна и при очень низких температурах, поскольку в советских патронах применялся ртутный капсюль.

Из всех деталей ППШ-41 только его ствол нуждался в механической обработке. Остальные детали штамповались из листа и соединялись точечной и дуговой электросваркой и заклепками. В нем нет ни одного винтового соединения — сборку-разборку можно проводить без отвертки.

В советской армии были целые батальоны, вооруженные ППШ. Интересно, что во время войны немцы нередко предпочитали ППШ своим МР-40 и меняли их при первой возможности.

Практически сразу после войны ППШ был снят с вооружения Советской армии, а на смену ему пришел автомат Калашникова. Впрочем снятие с производства не мешало СССР активно экспортировать ППШ в развивающиеся страны. В итоге ППШ и сейчас можно встретить в местах локальных войн — от Ливана до Эфиопии. ППШ поставлялся и в Китай — с ним в руках китайские добровольцы воевали в Корее против войск ООН.

Тактико-технические характеристики ППШ-41

Патрон 7,62×25 мм ТТ
Емкость магазина 71 (дисковый магазин) или 35(рожковый магазин) патронов
Масса без патронов 3,63 кг
Длина 843 мм
Длина ствола 269 мм
Темп стрельбы 900 в/мин
Эффективная дальность 200 м

legendary-arms.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
