Содержание

колесная формула, габаритные размеры, двигатель

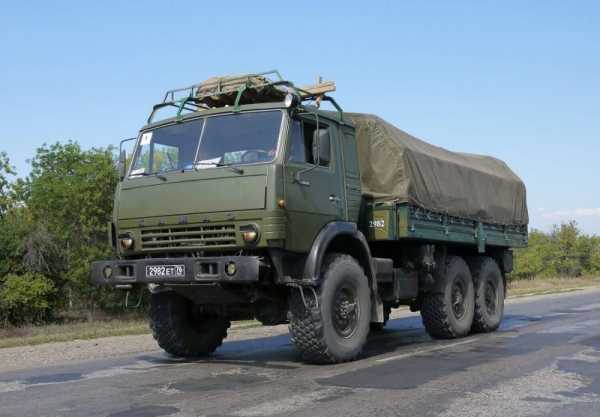

Легендарный автомобиль КАМАЗ-4310 был разработан в 80-х годах прошлого века. Он сразу стал достойным техническим продуктом своего времени, который до сих пор успешно применяется в разных отраслях хозяйства. На базе основной модели было разработано и произведено несколько модификаций более узкого назначения.

Сфера применения

Грузовой автомобиль КАМАЗ-4310 – один из самых успешных проектов российской автомобилестроительной промышленности. Благодаря отличной проходимости, мощности и грузоподъёмности машина широко используется для армейских и гражданских целей:

  • перевозка грузов и личного состава в армии и подразделениях МЧС;
  • геологоразведочные экспедиции;
  • перевозка грузов в сельском хозяйстве, строительстве, на производствах;
  • транспортировка древесины и лесоматериалов;
  • спортивная модификация для участия в ралли.

Транспортировка древесины автомобилем КАМАЗ-4310

Технические характеристики

Так как машина изначально планировалась как военная техника, все системы и конструкция рассчитана на эксплуатацию на труднопроходимых дорогах и в разнотипных климатических поясах (автомобиль работает при температуре от -45 до +50 градусов).

Весовые параметры
Полная масса, т. 15,205
Снаряжённая масса, т. 8,745 (в т. ч. на переднюю ось – 4,315, на тележку – 4,43)
Масса буксируемого прицепного устройства, т. 7 (по грунту), 10 (по шоссе)
Грузоподъёмность, т. 6
Габариты
Длина/ширина/ высота, мм 7650*2500*2900
Размеры платформы (Д*Ш*В), мм 4800*2320*500
Колея колёс (передних/задних), мм 2010/2010
Динамические показатели
Максимальная скорость, км/ч 85
Время разгона до 60 км/ч, сек 35
Тормозной путь с 40 км/ч, м 17,2
Наружный угол поворота, м 11,2
Проходимость
Преодолеваемый брод, м 1,5
Преодолеваемый подъём, град. 30
Другие параметры
Объём бака, л 125*2
Расход топлива, л/100 км 30

Размеры КамАЗ 4310

Ходовая часть

Продуманность конструкции и отличная сборка обеспечивает высокую износостойкость всей системы. КАМАЗ -4310 относится к классу полноприводных грузовых автомобилей с 3-мя независимыми мостами и колёсной формулой 6*6. Дисковые колёса оснащены широкопрофильными шинами типа ИП-184 с возможностью регулировать давление воздуха.

Ходовая часть КАМАЗ 4310

В автомобиле реализована рессорная подвеска: передняя — с гидравлическими амортизаторами, задняя — балансирная, с реактивными штангами.

Тормозная система представляет довольно сложную конструкцию и включает:

  • рабочий тормоз на все колёса с пневмоническим приводом;
  • совмещённый стояночный и запасной блок;
  • вспомогательный тормоз-замедлитель.

Передний ведущий мост КАМАЗ-4310

Трансмиссия

Автомобиль КАМАЗ-4310 имеет 5-ступенчатую коробку передач, снабжённую синхронизаторами для безударного переключения. Раздаточная коробка укомплектована межосевым дифференциалом для эффективного перераспределения крутящего момента и 2-ступенчатым редуктором. Система управляется электропневматическим приводом. Передача мощности от мотора производится через 4 карданных вала.

Силовой агрегат

Автомобиль оснащён 4-тактным 8-цилиндровым V-образным дизельным двигателем с жидкостным охлаждением, верхним расположением клапанов, системой прямого впрыска. Базовая модель КамАЗ-4310 комплектовалась мотором 740.10 мощностью 210 л. с., последующие версии — более мощным силовым агрегатом 740.10-20 (220 л. с.)

Двигатель 740.10 — схема

Другие системы и оборудование

Особая конструкция рулевого управления с гидравлическим усилителем позволяет легко управлять автомобилем на бездорожье. Лебёдка с червячным редуктором значительно расширяет функционал автомобиля – максимальная длина троса — 83 м. Схема электрооборудования включает 2 батареи, генератор и регулятор напряжения.

Лебедка КАМАЗ-4310

Кабина

Водительская кабина автомобиля КамАЗ выполнена в простом стиле без дополнительных дизайнерских опций. Рассчитана на 3 места, оснащена системами термо- и шумоизоляции, независимым обогревателем калориферного типа. Регулируемое сидение подрессоренного типа. Некоторые модели, предназначенные для транспортировки грузов на длинные дистанции, оснащены спальным местом для водителя. Для всех версий предусмотрена гидравлическая система наклона кабины вперёд для доступа к двигателю.

Размещение в кабине КамАЗ-4310 органов управления

Модификации

На основе базового автомобиля КАМАЗ- 4310 было выпущено несколько версий:

  • КамАЗ 43101. Оборудован двигателем 740.10-20 мощностью 220 л. с. Увеличенная грузоподъёмность до 6 т., улучшенные эксплуатационные характеристики. Впоследствии эта версия заменила базовую модель.
  • КамАЗ 43105. Комплектуется двигателем 740.10 мощностью 210 л. с. Предназначен для гражданских целей.
  • КамАЗ 43106. Отличается модернизированными системами подвески и трансмиссии.
  • КамАЗ 43114. Модернизированная версия армейского автомобиля.
  • КамАЗ 43115. Гражданская транспортная модель с улучшенными показателями.
  • КамАЗ 43118. Транспортировочный вариант, отличается увеличенной платформой.
  • КамАЗ 4410. Тягач для буксировки полуприцепов общей массой до 15 т.
  • Бронеавтомобиль «Тайфун-1». Разработан для задач силовых структур. Отличные технические характеристики КАМАЗ-4310 позволили взять именно эту машину за основу для проектирования бронетранспортёра.
  • КамАЗ 431010 (модель С4310). Спортивная раллийная версия. В двигатель и другие системы внесены ряд конструкторских изменений, благодаря чему удалось достигнуть мощности силового агрегата 290 л. с.

Многоцелевой автомобиль КамАЗ за долгие годы эксплуатации полностью оправдал ожидания пользователей. Машина незаменима на бездорожье, отличается высокой мощностью, надежностью и функциональностью, способна безотказно работать в любых климатических поясах. Аналоги зарубежного производства стоят гораздо дороже и не всегда подходят для работы в суровых российских условиях.

Описание автомобиля КамАЗ-4310

Видео по теме: Обзор КамАЗ 4310


specnavigator.ru

КАМАЗ-4310, технические характеристики и эксплуатация, схема и устройство, двигатель, кабина, мост и коробка, модификации: самосвал, вездеход и лесовоз

Автомобиль КАМАЗ-4310 выпускался с 1979 года. В 1981 году была выпущена первая серийная партия. Большая часть данных автомобилей предназначалась для нужд Советской Армии. Кроме того, военная эксплуатация КАМАЗ-4310 показала, что данный грузовик может эффективно использоваться и в хозяйственной сфере. Особой популярностью пользуется КАМАЗ-4310 лесовоз, который за счёт своей проходимости и экономичности выгоднее в эксплуатации, чем ЗИЛ-131.

История появления КАМАЗ-4310

В начале 1980-х годов автомобиль КАМАЗ-4310 представлял собой совершенный и высокотехнологичный грузовик. Так как производство данной машины было ориентировано на армию, вездеход имел следующие возможности:

  • Он мог преодолевать препятствия;
  • Подниматься на крутые подъёмы;
  • Спускаться по крутым спускам;
  • Преодолевать водные преграды глубиной до 1,5 метров.

Массовое производство вездехода КАМАЗ-4310 началось в 1981 году. Данное событие было приурочено к 26-му съезду КПСС. Первым автомобилем серии традиционно стал КАМАЗ-4310 бортовой. Потом появились различные модификации с военными кунгами, а ещё позже появились гражданские модификации, среди которых одним из самых популярных стал КАМАЗ-4310 лесовоз.

Автомобили КАМАЗ-4310 производились на заводе в Набережных Челнах, но мало кто знает, что схема этого автомобиля была разработана на заводе ЗИЛ. Так как завод имени Лихачёва разработал армейские грузовики ЗИЛ-131, правительство уже через год дало инженерам задание разработать новую дизельную модель, используя полноприводную схему ЗИЛ-131.

За 10 лет, в течение которых инженеры завода ЗИЛ занимались разработкой нового дизельного грузовика для армии, удалось создать 12 прототипов, используя полноприводную схему ЗИЛ-131. Но правительство решило передать все разработки на новый завод КАМАЗ, чтобы именно там собирали новейшие модели советских грузовиков. Новый дизельный двигатель КАМАЗ является разработкой инженеров ЗИЛ.

Технические характеристики КАМАЗ-4310

ТТХ автомобиля КАМАЗ-4310 выглядят следующим образом:

  • Длина машины составляет 7 650 мм. Естественно, что некоторые модификации отличаются по габаритам. Например, КАМАЗ-4310 лесовоз значительно длиннее;
  • Высота — 3 590 мм;
  • Ширина – 2 500 мм;
  • Грузоподъёмность составляет 6 тонн;
  • Масса автомобиля – 8 410 кг;
  • Дизельный двигатель способен разогнать машину до 85 км/ч. При этом до 60 км/ч грузовик разгоняется за 35 секунд.

Благодаря устройству дизельного двигателя, удалось добиться огромной экономии топлива. Даже бронированные версии могут похвастаться расходом около 30 литров на 100 км. Если автомобиль передвигается в условиях бездорожья, то расход топлива вырастает до 35 литров. По сравнению с ЗИЛ-131, двигатель которого с лёгкостью «съедает» около 50 литров в условиях бездорожья, этот показатель расхода очень достойный.

Для того чтобы увеличить максимальный запас хода до 830 км, пришлось установить на машину два топливных бака по 125 литров каждый.

Особенности двигателя КАМАЗ-4310

КАМАЗ-4310 оснащался дизельными двигателями двух типов. Более ранние модели получили двигатель КАМАЗ-740.10, обладающий следующими характеристиками:

  • V-образный 8-цилиндровый мотор с жидкостным охлаждением;
  • Рабочий объём составляет 10,85 литра;
  • Мощность – 210 л.с.

Более поздние модели КАМАЗ-4310 получили мотор КАМАЗ-740.10-20, который технически ничем не отличался от предыдущего мотора, только его мощность увеличена до 220 л.с.

Устройство ходовой части КАМАЗ-4310

КАМАЗ-4310 имеет полный привод 6х6. Его трансмиссия состоит из механической коробки передач и раздатки. Передний и задние мосты КАМАЗ-4310 снабжены блокировками дифференциала. Раздаточная коробка КАМАЗ-4310 служит для распределения крутящего момента между мостами автомобиля. Управление раздаточной коробкой КАМАЗ-4310 осуществляется дистанционно, за счёт электропневматического привода.

Грузовик имеет четыре карданных вала: один идёт на передний мост, один — на задний, один — промежуточный и один — на средний мост. Колёса вездехода имеют традиционную широкопрофильную «зубастую» резину. Все колёса подключены к системе автоматической регулировки давления.

Подвеска КАМАЗ-4310 рессорного типа. Передняя подвеска кроме рессор имеет амортизаторы. Рессоры полуэллиптического типа. Задняя подвеска является балансирной и снабжена реактивными штангами.

Тормозная система грузовика барабанная. Привод двухконтурный пневматический. Стояночный тормоз тоже пневматического типа. Запасной тормоз в машине совмещён со стояночным, а вспомогательный тормоз выполнен в виде моторного замедлителя. Он также имеет пневматический привод.

Военные грузовики КАМАЗ-4310 часто имеют механические барабанные лебёдки, снабжённые червячным редуктором и тормозом ленточного типа. Усилие на лебёдку подаётся за счёт карданной передачи через коробку отбора мощности.

Стандартный военный бортовой грузовик КАМАЗ-4310 имеет следующие особенности:

  • Имеются надставные решетчатые борта;
  • В кузове имеются боковые и средняя скамейки, которые позволяют перевозить до 30 человек;
  • Кабина КАМАЗ-4310 имеет три места, и оборудована независимым отопителем.

По сравнению с другими грузовиками тех лет, КАМАЗ-4310 имел хорошую шумоизоляцию кабины. Кроме того, водительское сиденье имеет возможность регулировок в нескольких положениях. Спального места в КАМАЗ-4310 не предусмотрено, но в более современных вариантах можно было заказать его в качестве опции на заводе.

Модификация «Тайфун» и легенда, связанная с ней

В начале 1990-х годов на базе КАМАЗ-4310 производилась полукустарная военная модификация, получившая название «Тайфун-1». Это был обычный внедорожный грузовик, который получил вместо кузова будку для перевозки солдат, обшитую листовой бронёй. Кабину водителя защищали ещё более толстые броневые пластины. Данная машина участвовала в Первой Чеченской компании, поэтому её эффективность проверили на практике.

КАМАЗ-4310 был выбран за основу не случайно. Его технические характеристики, а особенно мощный дизельный двигатель, позволяли машине легко передвигаться даже с толстым слоем брони.

Многие считают, что бронетранспортёры «Тайфун», которые появились в российской армии в 2011 году, являются модернизированной версией той боевой машины из 90-х, которая была создана на базе КАМАЗ-4310. На самом деле, общего у них только название, и платформа КАМАЗ-4310 не имеет к нему никакого отношения.

Основные модификации КАМАЗ-4310

КАМАЗ-4310, который изначально создавался как военный внедорожный грузовик, со временем стал выпускаться в нескольких вариантах:

  • КАМАЗ-4310. Базовая модификация, которая предназначалась исключительно для армейских нужд. Отличается укороченной платформой с тентом. Имеет откидные скамейки для перевозки 30 человек и откидной задний борт. Выпускалась данная модификация с 1983 по 1990 годы;
  • КАМАЗ-43101 опытный. Опытная модификация. Имела Платформу от КАМАЗ-5320. У данной модификации откидывались три борта;
  • КАМАЗ-43101. Так как опытная модель оказалась удачной, на её основе было решено выпускать серийную модификацию. Имела увеличенную грузоподъёмность и более мощный двигатель. Выпускалась с 1989 по 2000 год;
  • КАМАЗ-431010. Специальная спортивная версия, подготовленная для участия в ралли Париж-Даккар. В 1992 году данная модель участвовала в марафоне Париж-Москва-Пекин;
  • КАМАЗ-43102 опытный. Тот же КАМАЗ-43101, только его кабина была оборудована спальным местом;
  • КАМАЗ-43103 опытный. Ещё одна модификация КАМАЗ-43101 со спальным местом;
  • КАМАЗ-43105. Специальная версия, созданная для гражданского использования. Не имела лебёдки и системы регулировки давления в шинах;
  • КАМАЗ-43106. Такая же модификация, как и предыдущая, только с более мощным двигателем. Выпускался по 2000 год;
  • КАМАЗ-43114. Специальная версия для российской армии. Имеет двигатель мощностью 260 л.с. Выпускается с 1996 года;
  • КАМАЗ-43115. Гражданская версия модернизированного для армии грузовика. Выпускается заводом с 1998 года;
  • КАМАЗ-43118. Ещё одна гражданская модификация, выпускаемая с 1996 года. Отличается увеличенной грузовой платформой;
  • КАМАЗ-4410. Специально сконструированный тягач на базе модели 4310. Может буксировать полуприцепы общей массой до 15 тонн.

Грузовые автомобили КАМАЗ-4320 до сих пор часто встречаются на дорогах России и СНГ. Несмотря на то, что во времена Советского Союза данные автомобили считались лучшими в своём классе, сейчас они безнадёжно устарели. Несмотря на это, в российской армии их всё ещё достаточно. Более того, их не спешат продавать. Если ГАЗ-66 и ЗИЛ-131 с консервации продаются достаточно часто, то КАМАЗ-4310 встречается в продаже значительно реже.

warways.ru

Автомобиль КАМАЗ С4310

КАМАЗ С4310


Года использования: с 1988 г. по 1995 г., в качестве технички до 2000г.

Свой первый спортивный грузовик камазовская команда создала на базе серийного полноприводного трехосного автомобиля КАМАЗ-4310. Стандартный двигатель КАМАЗ-740 мощностью в 210 л/c удалось форсировать до 290 л/с за счет установки турбокомпрессоров и увеличения подачи топлива. Были применены поршни с измененным профилем, гасители крутильных колебаний, модернизирована система смазки, в системе охлаждения использована вязкостная муфта, а также специально подобранный вентилятор с увеличенной производительностью. Машина имела более жесткие рессоры, новые специальные амортизаторы. Но «балансирка» трехосного грузовика оставалась практически свободной и, приземляясь после очередного прыжка, он бился то средним, то задним мостом. Чтобы избежать ударов, на средний мост поставили оттяжные пружины от обычных культиваторов.

В соответствии с требованиями на автомобиль установили дуги безопасности, серийный тент платформы зеленого цвета заменили на желтый.. Дебют грузовика состоялся на европейском ралли «Ельч», проходившем в окрестностях польского Вроцлава, в сентябре 1988 года. Камазовцы заняли 2 и 4 места в личном зачете, и первое – в командном.

Усовершенствования:

1989 год. Ралли «Ожектив Сюд». Дальнейшая форсировка камазовского двигателя  была достигнута за счет разработки специального коленвала и блока, как следствие пришлось полностью изменить систему охлаждения.

1990 год. Ралли «Париж – Дакар». На машину ставят десятицилиндровые экспериментальные двигатели, а также КПП без делителя, поскольку только такая коробка умещалась рядом с массивным мотором. В целях максимального сокращения расстояния между основной и раздаточной коробками был изготовлен двухшарнирный кардан без шлицевой части.

Однако нововведения не дали ожидаемого эффекта: все три экипажа «КАМАЗ-Мастер» выбывали из гонки по причине поломки двигателя.

1991 год. Ралли «Париж Дакар». В автомобиле стоит восьмицилиндровый двигатель КАМАЗ-7482 мощностью в 430 лошадиных сил, созданный специально для гонок (впоследствии он стал базовым для серийных автомобилей, вплоть до 2000 года).

Коробка передач грузовика была изготовлена на базе модифицированной коробки КАМАЗ -53215 и состояла практически из одних новшеств: размер первичного вала под диафрагменное сцепление увеличен, использованы стальные узкие синхронизаторы с молибденовым покрытием, передаточные отношения в делителе и основной коробке в целях повышения динамики изменены, появилось диафрагменное двухдисковое сцепление (ведомые диски снабжены металлокерамическими прокладками) британского производства. Раздаточная коробка была тоже новая - КАМАЗ-43114, с величиной передаваемого момента 150 кг.м. Усовершенствован гидроусилитель руля, разработана специальная система подкачки шин, использованы 1800 мм рессоры.

Машина получилась очень крепкой. Именно на ней камазовцы одержали первую в своей дакаровской истории победу – заняли второе место.

1992 год. Ралли «Париж – Кейптаун» и «Париж – Москва – Пекин». С целью снижения веса спортивного автомобиля и улучшения его компоновки на грузовик ставят легкие алюминиевые платформы, изготовленные в Санкт-Петербурге. Запасные колеса переносятся в переднюю часть грузовика, а баки - в кузов. Но по итогам двух, не совсем удачных гонок, становится очевидно, что для достижения более высоких результатов камазовской команде необходима двухосная машина.


 Технические характеристики КАМАЗ 4310С
Основные характеристики и геометрические параметры

Колесная формула 6х6
Максимальная скорость, км/ч 145
Габаритная длина 7720
Габаритная высота 3280
Габаритная ширина 2500
Колея 2010
Колесная база  3340/1320
 Весовые параметры
Снаряженная масса а/м без топлива, кг 10500
Полная масса а/м, кг 11800

Двигатель
Модель КАМАЗ-7403
Тип Дизельный, с турбонаддувом
Максимальная мощность, кВт (л.с.)/при оборотах, мин-1 224(305)/2600
 Максимальный крутящий момент, Н м(кгс м)/при оборотах, мин-1 1050(105_/1250
Расположение и число цилиндров V-образный, 8
Рабочий объем,Л 10,85
Вместимость топливного бака, л 2х350=750

Трансмиссия
Сцепление "КамАЗ"
Тип фрикционное, сухое, двухдисковое
Коробка передач "КамАЗ"
Привод тросовый, дистанционный
Тип мехеническая, синронизированная, 10-тиступенчатая
Раздаточная коробка "КамАЗ"
Тип механическая, 2-хступенчатая

Подвеска
Тип Зависимая, рессорная
Тип применяемых элементов многолистовая рессора, амортизаторы "КамАЗ"

Тормозная система
Привод Пневматический
Тип тормозных механизмов Барабанные

Колеса и шины
Тип колес Дисковые, стальные с системой регулирования давления
Шины Бескамерные  "MICHELIN"XS , 14R20

www.kamazmaster.ru

технические характеристики, фото, видео и цены

КАМАЗ 4310 – известный и любимый в народе грузовой автомобиль повышенной проходимости с постоянным полным приводом на все три независимых моста.


История создания
Техническая составляющая
Развитие серии 4301x
Тайфун-1
Основные модификации
Технические характеристики

История появления

С технической точки зрения в 80-х годах это был наиболее совершенный грузовик, способный преодолевать высокие препятствия, крутые подъемы и спуски, фактически “переплывать” реки глубиной до полутора метров. В массовое производство модель поступила в январе 1981 года, в аккурат перед 26-м съездом КПСС.

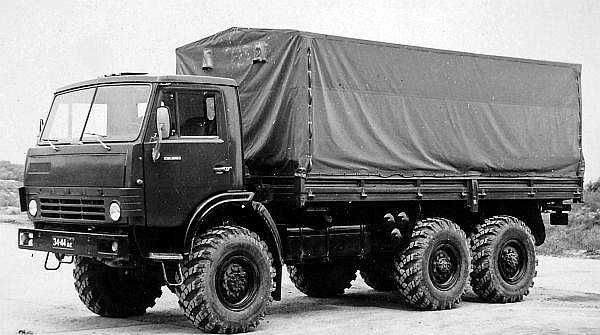

КАМАЗ 4310

Из названия очевидно, что производился автомобиль в Набережных Челнах предприятием КамАЗ. Однако мало кто знает, что на самом деле КАМАЗ 4310 имеет московские корни и был разработан конструкторами производственного объединения «ЗИЛ». Задание на разработку грузового внедорожника инженеры ЗИЛа получили еще в 1967 году, через год были утрясены технические моменты, и на разработку было выделено 10 лет.

Один из первых прототипов КАМАЗ 4310 построенных на заводе ЗиЛ

За время работы над проектом на мощностях ЗИЛа было собрано 12 прототипов будущего «Камаза». Опытные образцы в процессе испытаний совместно «накатали» около полутора миллиона километров в самых разных дорожным (и бездорожных) условиях. К слову, в процессе разработки было найдено огромное количество уникальных технических решений, которые принесли инженерам ЗИЛ более 50 авторских свидетельств.

Техническая часть КАМАЗ 4310

В базовом версии конструкторами был применен на тот момент весьма передовой принцип действия ведущих мостов – постоянный привод c четырьмя карданными валами. Трансмиссия была снабжена несимметричным межосевым дифференциалом с электропневматической блокировкой.

В ходовой части разных модификаций имеются незначительные отличия, но в основном характеристики ходовой практически идентичные. Агрегатируется автомобиль двигателем КАМАЗ-740.10 мощностью 210 лошадиных сил, либо более свежей модификацией КАМАЗ-740.20 с мощностью 220 л.с. В качестве трансмиссии используется пятиступенчатая механическая коробка передач с электропневматическим усилителем кулисы. Первая и задняя передачи включаются прямозубой шестерней, остальные – посредством синхронизаторов.

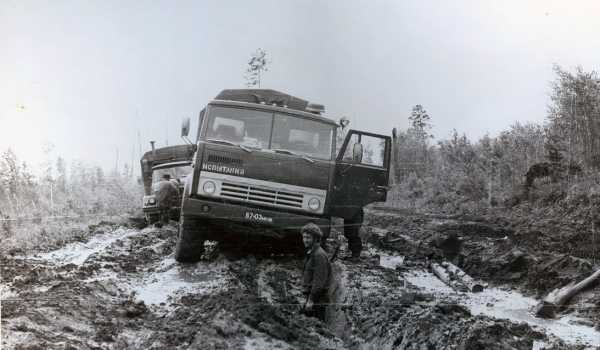

КАМАЗ 43102 на испытаниях. Колея глубиной 900мм. 1978г

Для работы в разных мощностных режимах используется раздаточная коробка с двухступенчатым редуктором, реализующим передаточные числа 1,7 и 0,9. Постоянный полный привод обеспечивает планетарный межосевой дифференциал с полной развязкой всех трех ведущих мостов и возможностью механической блокировки каждого из них.

Электрические системы автомобиля рассчитаны на напряжение 24 вольта. Их питание обеспечивает мощный генератор и две последовательно соединенных аккумуляторных батареи повышенной емкости.

История развития и модификации КАМАЗ 4310

Основная модификация была настолько удачной, что производилась с незначительными изменениями с 1981 по 1990 годы. При этом, независимо от модификации, кабина оснащалась гидравлической системой наклона вперед и опционально, в некоторых партиях, оборудовалась спальным местом.

С 1989 года в производство поступили дополнительные модификации, в частности для нужд сельского хозяйства был разработан КАМАЗ 43101, комплектовавшийся убираемыми скамейками, позволявшими перевозить до 30 человек. Помимо перевозки пассажиров, эта модификация предназначалась для перевозки прицепа «2ПН-4М». В стандартной комплектации присутствовала лебедка и, чаще чем в других моделях, дополнительное спальное место.

В том же году в производство поступил КАМАЗ 43106, отличающийся от предыдущей модификации меньшей снаряженной массой, но большей грузоподъемностью (7 тонн против 6). В качестве прицепа чаще всего использовался открытый «ГКБ-8350» или его вариант с откидным тентом.

Многоцелевой грузовик КАМАЗ 43105 1984г

КАМАЗ 43105 является практически полным аналогом предыдущей модификации, но его выпуск начался несколько раньше, тогда еще под общей маркировкой 4310. Примечательно, что именно эта модель, будучи несколько упрощенной  и облегченной, использовалась для нужд армии в конце 80-х.

Впрочем, если внимательно присмотреться ко всему разнообразию грузовиков, выпускавшихся под индексами 4310x, можно обратить внимание, что часто в рамках одной модификации автомобили разных партий отличаются между собой гораздо сильнее, чем отдельные модификации.

Лихие 90-е, ставшие переломными для многих предприятий отечественного автопрома, практически не сказались на производстве Камского автозавода. А вот всемирный финансовый кризис, увы, не обошел его стороной. Как и на других заводах, здесь было произведено большое количество техники, не востребованной в дальнейшем. Часть произведенных автомобилей была законсервирована на заводе, часть отгружена в войска, где так и не была принята в эксплуатацию, благодаря чему сегодня имеется возможность недорого купить хорошо сохранившийся КАМАЗ 4310 с консервации.

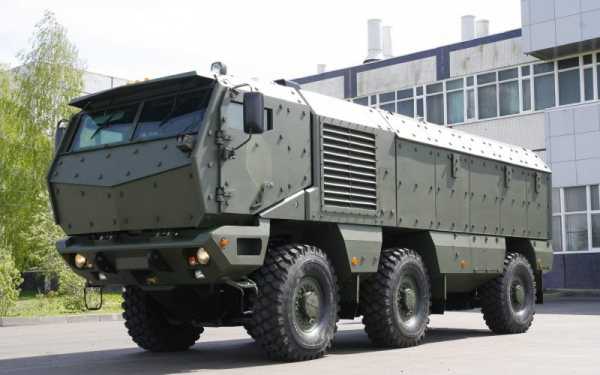

Военная модификация Тайфун-1 и красивая легенда

В начале 90-х производилась полукустарная бронированная версия «Тайфун-1». Она представляла собой модификацию с будкой для перевозки солдат и мощными лобовыми пластинами брони, защищающими кабину. По своим ТТХ КАМАЗ 4310 на тот момент значительно превосходил большинство полувоенных грузовиков повышенной проходимости, поэтому именно он и был взят за основу.

«Тайфун-1″ на базе КАМАЗ 4310 разработка середины 90-х

Многие ошибочно считают именно эту модификацию первым вариантом нового антитеррористического бронетранспортера «Тайфун», сделанным по заказу Минобороны РФ. На самом же деле, первые «Тайфуны» были представлены лишь в 2011 году. Они являются совместной разработкой инженеров УРАЛа и КамАЗа и построены вовсе не на платформе 4310.

Подводя итог вышесказанному, КАМАЗ 4310 можно смело назвать одним из самых успешных проектов отечественного автопрома, на момент выпуска опередившим свое время не только по советским меркам, но и по европейским. Высокая мощность и грузоподъемность, в сочетании с невероятной проходимостью и универсальностью позволяют использовать его в любых целях, от хозяйственных до военных.

Основные модификации

КАМАЗ-4310 Базовая версия. Отличалась укороченной платформой с тентом, задним откидным бортом и откидными сиденьями (на 30 чел.) вдоль бортов. Выпускалась в 1983-1990 годах.
КАМАЗ-43101(опытный) Транспортный вариант. Отличался грузовой платформой от КАМАЗ-5320 тремя откидными бортами.
КАМАЗ-43101 Модернизированный вариант КамАЗ-4310. Отличался двигателем КамАЗ-740.10-20 мощностью 220 л.с. Грузоподъёмность увеличена до 6 т. Выпускался в 1989-2000 годах.
КАМАЗ-431010 Спортивная версия. Изготовлен для ралли Париж-Даккар. В 1992 году участвовал в марафоне Париж-Москва-Пекин.
КАМАЗ-43102(опытный) Вариант КАМАЗ-43101 с кабиной со спальным местом.
КАМАЗ-43103(опытный) Еще один вариант КАМАЗ-4310 с кабиной со спальным местом.
КАМАЗ-43105 Гражданский транспортный. Отличался отсутствием лебёдки и системы регулирования давления в шинах.
КАМАЗ-43106 Гражданский транспортный. Отличался двигателем КамАЗ-740.10-20. Выпускался в 1989-2000 годах.
КАМАЗ-43114 Модернизированный армейский вариант. Отличается дизелем с турбонаддувом КамАЗ-7403.10 мощностью 260 л.с. Выпускается с 1996 года.
КАМАЗ-43115 Модернизированный, гражданский, транспортный. Отличается двигателем КамАЗ-7403.10. Выпускается с 1998 года.
КАМАЗ-43118 Транспортный с увеличенной грузовой платформой. Отличается двигателем КамАЗ-7403.10. Выпускается с 1996 года.

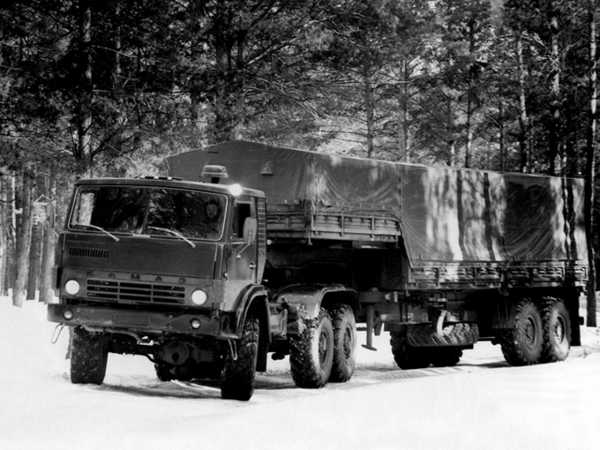

КАМАЗ-4410 Седельный тягач на базе 4310. Предназначен для буксировки специальных полуприцепов полной массой до 15т.

Технические характеристики

gredx.ru

КАМАЗ 4310 - это... Что такое КАМАЗ 4310?

КамАЗ-4310

Общие данные

Годы пр-ва: 1979—настоящее время
Компоновка: переднемоторная, полноприводная, мотор под кабиной
КамАЗ-740.10
Производитель: КамАЗ-Дизель
Марка: КамАЗ-740.10
Тип: дизельный
Объём: 10857 см3
Максимальная мощность: 154 кВт (209 л.с.), при 2600 об/мин
Максимальный крутящий момент: 637 Н·м, при 1600 об/мин
Конфигурация: V8
Цилиндров: 8
Клапанов: 2 на цилиндр, всего 16
Диаметр цилиндра: 120 мм
Ход поршня: 120 мм
Cтепень сжатия: 17
Система питания: топливная - впрысковая, с ТНВД и форсунками в цилиндрах; воздушная - турбонаддув
Охлаждение: жидкостное
Клапанной механизм: OHV
Материал блока цилиндров: чугун
Материал ГБЦ (англ.)русск.: алюминий
Тактность (число тактов): 4
Порядок работы цилиндров: 1-5-4-2-6-3-7-8
Максимальные обороты: 2930
КамАЗ-740.20
Производитель: КамАЗ-Дизель
Марка: КамАЗ-740.20
Тип: дизельный
Объём: 10857 см3
Максимальная мощность: 162 кВт (220 л.с.), при 2600 об/мин
Максимальный крутящий момент: 667 Н·м, при 1600 об/мин
Конфигурация: V8
Цилиндров: 8
Клапанов: 2 на цилиндр, всего 16
Диаметр цилиндра: 120 мм
Ход поршня: 120 мм
Система питания: топливная - впрысковая, с ТНВД и форсунками в цилиндрах; воздушная - турбонаддув
Охлаждение: жидкостное
Клапанной механизм: OHV
Материал блока цилиндров: чугун
Материал ГБЦ (англ.)русск.: алюминий
Тактность (число тактов): 4
Порядок работы цилиндров: 1-5-4-2-6-3-7-8

механическая, пятиступенчатая

Характеристики

Массово-габаритные

Высота: 3590 (с тентом 3200) мм
Колея задняя: 2010 мм
Колея передняя: 2010 мм

Динамические

Разгон до 100 км/ч: до 60 км/ч, с
Макс. скорость: 85 км/ч

На рынке



Преемник

Преемник

КамАЗ 49250 (гоночная модификация)

Другое

Грузоподъёмность: 5000 кг
Расход топлива: 30 л/100 км
Объём бака: 2х125 л.

КамАЗ-4310 — грузовик высокой проходимости Камского автомобильного завода, основная модель. Значительная часть этих машин производилась для Советской Армии. Первая партия выпущена 01.1981г к XXVI съезду КПСС.

Устройство автомобиля

Двигатель

Двигатель:

  • Модель КамАЗ-740.10 — на КамАЗ-43105 и мод. КамАЗ-740.10-20 — на КамАЗ-43101 и КамАЗ-43106.
  • Модель КамАЗ-740.10: мощность 154 кВт (210 л. с.) при 2600 об/мин, крутящий момент 637 Н*м (65 кгс*м) при 1600—1800 об/мин.
  • Модель КамАЗ-740.10-20: мощность 162 кВт (220 л. с.) при 2600 об/мин, крутящий момент 667 Н-м (68 кгс*м) при 1600—1800 об/мин. Также в народе за ним закрепилось неофициальное название "РЭКС"

Трансмиссия и рулевое управление

Трансмиссия обеспечивает полный привод, реализована на базе МКПП и раздаточной коробки.

Привод постоянный полный

Мосты снабжены механически блокируемыми дифференциалами.

Коробка передач пятиступенчатая, с синхронизаторами на II, III, IV и V передачах. Передаточные числа:



Раздаточная коробка с двухступенчатым редуктором и цилиндрическим блокируемым межосевым дифференциалом планетарного типа, распределяющим крутящий момент между постоянно включенным передним мостом и мостами задней тележки в отношении 1:2. Передаточные числа раздаточной коробки:



Управление раздаточной коробкой — дистанционное, с электропневматическим приводом переключения передач. Привод механизма блокировки дифференциала — пневматический, с дистанционным управлением. Отбор мощности от раздаточной коробки — до 44,12 кВт (60 л.с.).

Передача мощности от силового агрегата к мостам осуществляется при помощи карданной передачи. Существует четыре карданных вала.

Главная передача ведущих мостов — двойная: пара конических шестерен со спиральным зубом и пара цилиндрических косозубых шестерен; передаточное число 7,22. Средний мост — проходной.

Передний мост выполнен с шарнирами равных угловых скоростей дискового типа (Тракта). Рулевой механизм представляет собой винт с шариковой гайкой и поршень-рейку, которая находится в зацеплении с зубчатым сектором вала сошки. В состав рулевого управления встроен гидроусилитель с передаточным числом рулевого механизма 20.

Подвеска, колёса, тормоза

Колёса — дисковые, обод 310—533. Шины 1220x400-533 модели ИП-184 (широкопрофильные), на автомобиле КамАЗ-43101 — с регулируемым давлением воздуха в пределах 0.8-3,2 кгс/см в зависимости от дорожных условий. На автомобилях КамАЗ-43105 и КамАЗ-43106 давление воздуха в шинах передних и задних колёс 3,5 кгс/см. Число колес 6+1.

Подвеска рессорная, передняя на полуэллиитических рессорах с амортизаторами, задние концы рессор скользящие. Задняя подвеска балансирная с реактивными штангами, также построена на полуэллиптических рессорах, концы рессор — скользящие.

Рабочая тормозная система выполнена на барабанных тормозных механизмах, диаметр барабана 400 мм, ширина накладок 140 мм, разжим — кулачковый. Привод пневматический, двухконтурный, передние тормозные камеры типа 24, тележки — 24/24 с пружинными энергоаккумуляторами.

Стояночный тормоз пневматический, на тормоза тележки от пружинных энергоаккумуляторов, запасной тормоз совмещен со стояночным. Вспомогательный тормоз реализован в виде моторного замедлителя с пневматическим приводом. Привод тормозов прицепа комбинированный (двух- и однопроводный).

Пневматический привод тормозов оборудован термодинамической осушкой сжатого воздуха.

Электрооборудование и лебёдка

Напряжение бортовой сети 24В, две аккумуляторные батареи 6СТ-190ТР или 190TM. На КамАЗ- 43101 устанавливался генератор Г288-Е с регулятором напряжения 111.3702, на КамАЗ-43105 и КамАЗ−43106 ставился генератор Г273-Вс регулятором напряжения Я 120-М; стартер СТ142-Б1.

Лебёдка механическая, барабанного типа, с червячным редуктором и ленточным тормозом. Приводится в действие от коробки отбора мощности через карданную передачу. Трос лебёдки выдается вперёд и через блок может выдаваться назад. Максимальное тяговое усилие при использовании полиспаста вперёд — 10800 кгс, назад — 15400 кгс; без полиспаста вперёд — 5400 кгс, назад — 7700 кгс. Рабочая длина троса при выдаче вперёд составляет 74,5-76,5м и при выдаче назад 81,5-83,5 м.

Масса агрегатов (в кг)

Двигатель - 900; сцепление - 50; коробка передач - 250; раздаточная коробка с коробкой отбора мощности - 210; карданные валы: переднего моста - 23, промежуточного моста - 38, заднего моста - 19, основного - 23; передний мост - 640; задний мост - 543; средний мост - 552; рама - 594, кабина в сборе - 533, платформа - 925, лебедка - 365. [1]

В игровой и сувенирной индустрии

Казанским объединением «Элекон» и китайской фирмой «Технопарк» выпускаются масштабные модели в масштабе 1:43 КамАЗ-4310 и его модификаций. Модели изготавливаются из металлического сплава (белого металла) и пластика.

Модификации

Тайфун-1

«Тайфун-1» — специальный бронированный автомобиль, созданный на базе шасси КамАЗ-4310, предназначен для доставки личного состава подразделений особого назначения силовых ведомств к месту проведения специальных, антитеррористических и военных операций, а также непосредственного участия в них.

В настоящее время (июнь 2011), Министерством обороны РФ рассматривается вопрос о закупке этого автомобиля для своих нужд[2].

Примечания

Кабина КамАЗ 4310 // Сайт avtokam7.ru

dic.academic.ru

КамАЗ 4310: технические характеристики и грузоподъемность

Отечественные тягачи повышенной проходимости отличаются от многих западных аналогов ходовыми характеристиками, мощностью и возможностями, но вместе с тем уступают по части комфорта. КамАЗ 4310 продолжительное время оставался для Камского автозавода приоритетной моделью. Отметим, что машина изначально производилась для потребностей армии, после чего начала распространяться среди строительных, производственных и торговых компаний по всему СНГ. Впервые тягач КамАЗ модели 4310 появился на свет в 1981 году, когда с конвейера завода сошел первый грузовой автомобиль.

Описание модели

Для своего времени КамАЗ 4310 пользовался повышенным интересом среди отечественных компаний-грузоперевозчиков. Машине удавалось преодолевать значительные дорожные помехи, проходить по неровностям, где остальные часто застревали. Грузовик справлялся с бродами глубиной до полутора метров. Примечательно, что КамАЗ 4310 производится на Камском автозаводе. Разработка машины была поручена инженерам предприятия в далеком 1960 году и по истечении лет на производство были выделены 10 лет.

Внутри кабины

Салон вмещает до 3 человек, имеет превосходную термоизоляцию. Комфортная составляющая кабины во многом зависит от звукоизоляции. Независимый калориферный отопитель – еще одно достоинство рабочего места водителя.

Машина способна функционировать в различных климатических условиях без потери характеристик. Базовой комплектацией не предусмотрено спальное место. Однако более комфортные модификации оснащаются зоной для отдыха, за счет чего обеспечиваются дальние транспортировки грузов.

Кабина откидывается при помощи гидравлического подъемника. Водительское сиденье регулируется по росту, массе и комплекции водителя. Приятная особенность – предприятие предусматривает сиденье тропической конфигурации. На начало 80-х прошлого века салон был достаточно комфортабельным, благодаря чему водители не уставали в дальнем пути. И хотя приборная панель не выглядит привлекательно, все на ней функционально и удобно расположено.

Двигатель и трансмиссия

КамАЗ 4310 оборудован силовым агрегатом модели 740.10. Мощность мотора составляет 210 л. с., что позволяет перевозить различные грузы на дальние и короткие расстояния. Данная характеристика вместе с конструкцией оказывает положительное влияние на грузоподъемность. КПП рассчитана на 5 позиций. Механическая трансмиссия имеет двухступенчатый редуктор, а также цилиндрический межосевой дифференциал планетарной разновидности.

Подвеска и тормоза

КамАЗ 4310 оснащен независимыми подвесками. Если говорить о передней подвеске, она стоит на полуэллиптических рессорах. Задняя подвеска балансирная, установлена на аналогичной конструкции. В машинах подобного класса отдельное внимание уделяется тормозной системе. Барабанные тормоза представляют собой 2-контурный пневматический привод. Предусмотрен стояночный тормоз, вспомогательный и запасной.

Рулевое управление и электрооборудование

Справиться с управлением грузовой машины без гидравлического управления было бы сложно, поэтому инженеры компании предусмотрели упрощающий механизм. Основной параметр, напряжение, бортовой сети составляет 24В. Количество аккумуляторных батарей – 2 штуки. Отдельно отметим грузоподъемность, которая колеблется в пределах 5 – 6 тонн.

Характеристики

Технические характеристики грузовика с повышенной проходимостью позволяют транспортировать различные грузы, включая в составе автопоезда, с прицепом, на разные расстояния.

Снаряженная масса, кг 8745
Объем двигателя, л 10,85
Скоростной предел, км/час 85
Расход топлива, л/100 км 17,2
Мощность двигателя, л. с. 210
Грузоподъемность, кг 6000
Тормозной путь при скорости 40 км/час, м 17.2
Нажмите для увеличения
Нажмите для увеличения

Преимущества и недостатки

Камаз модели 4310 – седельный продуктивный тягач с массой достоинств. Однако есть и недостатки.

Начнем с положительных качеств машины:

  • Улучшенная обзорность за счет отсутствия капота
  • Отличная проходимость
  • Высокий дорожный просвет
  • Работает в разных климатических поясах
  • Не теряет функции в условиях бездорожья
  • Радиус поворота невелик
  • Полный привод
  • Имеются разные модификации
  • Мощность силовых установок
  • Превосходная производительность и грузоподъемность

К минусам модели и «собратьев» можно отнести большой расход топлива, минимальный уровень комфорта в салоне, устаревший внешний вид. Также к недостаткам относятся динамические характеристики и простые сиденья.

Заключение

Надежность и долговечность – основные качества машины рассматриваемой модели. Конструкция автомобиля создавалась специально для поездок по бездорожью, а не магистральных транспортных перевозок. Комфорт минимален, зато инженеры предусмотрели возможность поездки через броды глубиной до полутора метров. До сих пор машина используется в разных сферах как тягач или автопоезд. С прицепом машина помогает перевозить большие грузы. Строительство, лесозаготовка, торговля, производство, армия – повсюду грузовой автотранспорт нашел активное применение.

naperevoz.ru

Основные характеристики автомобилей Камаз-4310, 4308

Основные характеристики автомобилей Камаз-4310, 4308

Технические характеристики автомобиля Камаз-4310

Автомобиль Камаз-4310 выпускался Камским автозаводом до 1990 г. (с 1990 гг. впускались автомобили Камаз-43101, Камаз-43105 и Камаз-43106 ).

Кузов Камаз 4310 - металлическая платформа с откидными задним и боковыми бортами, оснащена каркасом и тентом, настил пола - деревянный.

Платформа Камаз-4310 снабжается по заказу надставными боковыми решетчатыми бортами с откидными боковыми и средней съемной скамейками для перевозки 30 человек.

Кабина Камаз-4310 - трехместная, откидывающаяся вперед гидравлическим подъемником, с шумо-и термоизоляцией, без спального места (по заказу со спальным местом) оборудована независимым отопителем.

Сиденье водителя подрессоренное, регулируется по массе водителя, длине, наклону спинки.

Имеются модификации тропического исполнения. Основные прицепы: для Камаз-43101 - 2ПН-4М, для Камаз-43105 и Камаз-43106 - ГКБ-8350.

Основные характеристики Камаз-4310

Грузоподъемность, кг - 6000

Снаряженная масса, кг - 8745

В том числе:

- на переднюю ось - 4315
- на тележку - 4430

Полная масса с учетом дополнительного снаряжения, кг - 15205

В том числе:

- на переднюю ось - 5020
- на тележку - 10185

Допустимая масса прицепа, кг

- по дорогам с твердым покрытием - 10000
- по видам дорог - 7000

Макс, скорость автомобиля, км/ч - 85

То же, автопоезда - 80

Время разгона автомобиля до 60 км/ч, с - 35

Максимальный угол преодолеваемого автомобилем подъема, град - 31

То же, автопоездом -20

Выбег автомобиля с 50 км/ч, м - 600

Тормозной путь автомобиля с 40 км/ч, м - 17,2

То же, автопоезда - 18,4

Контрольный расход топлива, л/ 1 00 км, автомобиля при 60 км/ч - 30,0

То же, автопоезда - 37,0

Глубина преодолеваемого брода с твердым дном при номинальном давлении в шинах, м:

- без подготовки - 0,8
- с предварительной подготовкой продолжительностью не более 15 мин - 1,5

Радиус поворота, м:

- по внешнему колесу - 10,5
- габаритный - 11,3

Двигатель Камаз-4310

Двигатель Камаз-740 устанавливается на автомобили Камаз-4310, 43105, а модель двигателя Камаз-740.10 - на авто Камаз-43101, 43106.

Данные двигателя Камаз-740 : мощность 151 кВт (210 л.с.) при 2600 об/мин, крутящий момент - 637 Н/м (65кг/см) при 1600 - 1800 об/мин,

Данные двигателя Камаз-740-10 : мощность 164 кВт (220 л.с.) при 2600 об/мин, крутящий момент - 667 Н/м (68 кгс-м) при 1600-1800 об/мин.

Трансмиссия Камаз-4310

Коробка передач Камаз 4310 - 5 -ступенчатая, с синхронизатора ми на II, III. IV и V передачах, передаточные числа: I-7,82; II-4,03; III-2,50; IV- 1,53; V-1,0; ЗХ-7,38.

Раздаточная коробка Камаз-4310 - с двухступенчатым редуктором и цилиндрическим блокируемым межосевым дифференциалом планетарного типа, распределяющим крутящий момент между постоянно включенным передним мостом и мостами задней тележки в отношении 1:2. Передаточные числа: I-1,692; II-0,917.

Управление раздаточной коробкой Камаз - дистанционное, с электропневматическим приводом переключения передач. Привод механизма блокировки дифференциала - пневматический, с дистанционным управлением.

Отбор мощности от раздаточной коробки - до 44,12 кВт (60 л.с.). Карданная передача - четыре карданных вала.

Главная передача ведущих мостов - двойная: пара конических шестерен со спиральным зубом и пара цилиндрических косозубых шестерен; передаточное число 7,22.

Передний мост - с шарнирами равных угловых скоростей дискового типа (Тракта). Средний мост - проходной.

Колеса и шины Камаз-4310

Колеса - дисковые, обод 310-533. Шины 1220x400-533 модели ИП-184 (широкопрофильные), на автомобиле Камаз-43101 - с регулируемым давлением воздуха в пределах 0.8-3,2 кгс/см в зависимости от дорожных условий.

На автомобилях Камаз-43105 и Камаз-43106 давление воздуха в шинах
передних и задних колес 3,5 кгс/см. Число колес 6+1.

Подвеска Камаз-4310

Передняя подвеска автомобиля Камаз-4310 - на полуэллиптических рессорах, с амортизаторами, с задними скользящими концами рессор.

Задняя подвеска Камаз-4310 - балансирная, на полуэллиптических рессорах, с реактивными штангами, концы рессор - скользящие.

Тормоза Камаз-4310

Рабочая тормозная система Камаз - с барабанными механизмами (диаметр 400 мм, ширина накладок 140 мм, разжим - кулачковый), двухконтурным пневматическим приводом (тормозные камеры: передние типа 24, тележки - 24/24 с пружинными энергоаккумуляторами).

Стояночный тормоз - на тормоза тележки от пружинных энергоаккумуляторов, привод - пневматический. Запасной тормоз - совмещен со стояночным.

Вспомогательный тормоз - моторный замедлитель с пневматическим приводом. Привод тормозов прицепа - комбинированный (двух- и однопроводный).

Пневматический привод тормозов оборудован термодинамической осушкой сжатого воздуха.

Рулевое управление Камаз-4310

Рулевой механизм - винт с шариковой гайкой и поршень-рейка, зацепляющая с зубчатым сектором вала сошки.

Гидроусилитель (ГУР) - встроенный передаточное число рулевого механизма 20.

Электрооборудование Камаз-4310

Напряжение 24 В, аккумуляторной батареи 6СТ-190ТР или 190TM (2 шт.), генератор Г288-Е (Камаз- 43101 ) с регулятором напряжения 111.3702; генератор Г273-В (Камаз-43105 и 43106) с регулятором напряжения Я 120-М; стартер СТ142-Б1.

Лебедка Камаз-4310

Лебедка Камаз - барабанного типа, с червячным редуктором и ленточным тормозом. Привод - от коробки отбора мощности через карданную передачу. Трос выдается вперед и назад (с применением блока).

Максимальное тяговое усилие: палиспастом при выдаче троса вперед - 10800 кгс, назад - 15400 кгс; без палиспаста вперед - 5400 кгс, назад - 7700 кгс.
Рабочая длина троса при выдаче вперед 74,5-76,5 и при выдаче назад 81,5-83,5 м.

Заправочные объемы и рекомендуемые эксплуатационные материалы

Топливные баки:

- Камаз-43101 - 2x125 л,
- Камаз-43105 и -43106 - 250 л, дизельное топливо;

Система охлаждения - 36,6 л (с подогревателем) тосол А-40;
Система смазки двигателя - 33 л, летом М-10Г2К,зимой М-8Г2К, заменитель (всесезонно) ДВ-АСЗп-10В;
Гидроусилитель рулевого управления (ГУР) - 4,2 л, масло марки Р;
Коробка передач - 8,5, ТСп-15К;
Раздаточная коробка - 5,4 л (с коробкой отбора мощности), ТСп-15К;
Картер переднего ведущего моста - 5,3 л, ТСп-15К;
Картеры заднего и среднего ведущих мостов - 2x7 л, ТСп-15К;
Редуктор лебедки - 3,9л, ТСп-15К;
Гидропривод выключения сцепления - 0,28 л, тормозная жидкость ГТЖ-2 2М или "Нева".

Масса агрегатов автомобиля Камаз-4310 (в кг)

Двигатель Камаз 740 - 720
Сцепление - 50
Коробка передач - 250
Раздаточная коробка с коробкой отбора мощности - 210;

Карданные валы:

- переднего моста - 23
- промежуточного моста - 38
- заднего моста - 19
- основного моста - 23

Передний мост - 640
Задний мост - 543
Средний мост - 552
Рама - 594
Кабина в сборе - 533
Платформа - 925
Лебедка - 365

Технические характеристики автомобиля Камаз-4308

В конце 2003 года на Камском автозаводе собраны первые опытные образцы грузового автомобиля Камаз-4308. Бортовой автомобиль Камаз-4308 грузоподъемностью 5,5 тонн стал уже серийным и будет конкурировать с аналогом завода МАЗ.

Камаз 4308 комплектуется двигателем марки Cummins. Двигатель отвечает нормам «Евро-2», его мощность - 178 л.с.

Сцепление для грузовика Камаз 4308 комплектуется вместе с двигателем. На этот грузовой автомобиль устанавливается коробка передач модели 141 (без делителя) производства ОАО «Камаз», а также возможна установка КПП ZF импортного производства.

Передние и задние мосты автомобиля Камаз-4308 производятся на Камском автозаводе.

Тормоза, впервые для отечественных серийных грузовиков, дисковые и спереди, и сзади. Поэтому низкорамный бортовой автомобиль Камаз-4308 вписывается во все международные нормы и отличается точной реакцией на действия водителя.

Тормозные механизмы для грузовика Камаз-4308 поставляет фирма Халдекс из Швеции. Рулевой механизм грузовика отличается легкостью управления и высокой информативностью поскольку на серийных моделях Камаз-4308 стоит гидроусилитель рулевого управления. Кабина а/м Камаз 4308 серийная, но снаружи появились новые бампер, ступенька с крылом.

Светотехника бортового авто Камаз-4308 с двойными фарами. Передняя панель в кабине - стеклопластиковая. Также предусмотрена установка двух типов кузова: бортовой платформы и фургона.

В разработке Камаз-4308 использованы комплектующие более 18 ведущих компаний автомобильной промышленности: проверенный временем двигатель CUMMINS, топливная аппаратура BOSCH, тормозной механизм HALDEX, трансмиссия ZF (по желанию заказчика) и многие другие узлы и агрегаты.

Модель получила более продуманную кабину в плане эргономики. Панель приборов сделана из стеклопластика, в обивке применены материалы улучшенного качества.

Все модификации Камаз-4308 оснащены гидроусилителем руля. Тормоза дисковые спереди и сзади. На отечественных грузовиках такой тип тормозной системы применяется впервые в лице данной модели.

Дизельный силовой агрегат CUMMINS, которым оснащают Камаз 4308, отличается высокой производительностью при минимальных затратах топлива.

Камаз 4308 за весь период производства сумел зарекомендовать себя, как надежный помощник в малом и среднем бизнесе.

Основные характеристики Камаз-4308

Весовые параметры и нагрузки:

Снаряженная масса а/м, кг - 5890

- нагрузка на переднюю ось, кг - 3260
- нагрузка на задний мост, кг - 2630

Грузоподъемность а/м, кг - 5860

Полная масса а/м, кг - 11900

- нагрузка на переднюю ось, кг - 4350
- нагрузка на задний мост, кг - 7550

Допустимая масса прицепа, кг - 8000

Полная масса автопоезда, кг - 19900

Двигатель Камаз-4308

Модель двигателя - CUMMINS 4 ISBe 185 (Евро-3)

Тип - дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха
Максимальная полезная мощность, кВт (л. с.) - 133 (179)

Номинальная мощность, брутто, кВт (л. с.) - 136 (185)

- при частоте вращения коленчатого вала, об/мин - 2500

Максимальный полезный крутящий момент, Н/м (кг/см) - 636 (65)

- при частоте вращения коленвала, об/мин - 1700

Расположение и число цилиндров - рядное, 4

Рабочий объем, л - 4,5

Система питания: Вместимость топливных баков, л - 210

Электрооборудование двигателя Камаз-4308

Напряжение, B - 24

Аккумуляторы, В/А/ч - 2x12/190

Генератор, В/Вт - 28/2000

Сцепление Камаз-4308

Тип - однодисковое, диафрагменное, вытяжного типа

Привод сцепления - гидравлический с пневмоусилителем

Диаметр ведомого диска, мм - 395

Коробка передач Камаз-4308

Тип КПП - механическая, шести-ступенчатая
Управление КПП - механическое, дистанционное

Ведущий мост Камаз-4308

Тип главной передачи - гипоидная
Передаточное отношение - 4,22

Тормоза Камаз-4308

Тип - дисковые (передние и задние)
Размерность, дюймов - 19,5

Колеса и шины

Тип колес - дисковые
Размер обода - 6,75-19,5
Размер шин - 245/70 R19,5

Кабина Камаз-4308

Тип - расположена над двигателем, с высокой крышей
Исполнение - без спального места

Платформа Камаз-4308

Платформа - бортовая, с металлическими откидными бортами, в зависимости от комплектации оборудуется каркасом и тентом

Внутренние размеры, мм - 5160x2470
Высота бортов, мм - 750
Погрузочная высота (полная/снаряженная масса), мм - 1070/1175

Характеристика автомобиля Камаз-4308 полной массой 11900 кг

Максимальная скорость, не менее, км/ч - 105
Угол преодолеваемого подъема, не менее, % - 25
Внешний габаритный радиус поворота, м - 8,5



_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

spezz.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
