В начале пятидесятых годов Египет освоил производство ряда лицензионных копий зарубежного оружия. Одним из этих образцов была самозарядная винтовка «Хаким» – незначительно переработанная версия шведской Ag m/42B. Через несколько лет эта винтовка стала основой для нового оружия. Изучив полученные зарубежные образцы и приняв во внимание опыт заграничных конструкторов, египетские инженеры создали обновленную версию «Хакима». Это был самозарядный карабин под названием «Рашид».

Следует напомнить, что проект «Хаким» имел весьма интересную историю. В его основе лежала винтовка Automatgevär m/42, созданная шведским конструктором Эриком Эклундом в начале сороковых годов. Это оружие производилось серийно и поставлялось армиям нескольких стран. В начале пятидесятых годов Швеция и Египет заключили договор о продаже лицензии на производство нескольких образцов вооружения, в том числе винтовок Ag m/42B. Египетские конструкторы доработали исходный проект в соответствии с имеющимися требованиями и условиями будущей эксплуатации. Вскоре «Хакимы» поступили в армейские арсеналы.



Общий вид карабина «Рашид». Фото Modernfirearms.net

Через несколько лет после этого Египет наладил отношения с Советским Союзом и стал развивать сотрудничество в военно-технической сфере. На вооружение египетской армии поступил советский промежуточный патрон 7,62х39 мм и несколько образцов оружия под него. Вместе с другим вооружением Египту передали некоторое количество самозарядных карабинов Симонова СКС. Египетские военные изучили это оружие и пожелали получить схожий образец собственного производства.

К тому времени египетская промышленность имела определенный опыт производства стрелкового оружия, однако не располагала собственной конструкторской школой. Как следствие, желаемый карабин пришлось создавать собственными силами, но на основе одного из готовых образцов. По очевидным причинам, базой для будущего карабина должна была стать самозарядная винтовка «Хаким». Имеющуюся конструкцию предлагалось доработать в соответствии с новыми пожеланиями и с учетом опыта ее эксплуатации.

Новый проект оружия получил название «Рашид». Возможно, названием карабина стал один из распространенных ближневосточных топонимов. Тем не менее, оружие могли назвать и распространенным арабским мужским именем. Разработка проекта «Рашид» на основе существующего «Хакима» осуществлялась силами предприятия Maadi Factories, выпускавшего старые винтовки.


Сверху вниз: шведская винтовка Ag m/42B, египетская винтовка «Хаким», карабин «Рашид». Фото Wikimedia Commons

С точки зрения ряда особенностей конструкции карабин «Рашид» должен был представлять собой копию винтовки «Хаким». Одновременно с этим новый проект предусматривал ряд серьезных нововведений и доработок. Прежде всего, требовалось перевести оружие с винтовочного патрона 7,92х57 мм «Маузер» на промежуточный 7,62х39 мм. Также предлагались уменьшение габаритов оружия с изменением эргономики, добавление неотъемно-откидного штыка и т.д. Планировалось внести изменения в конструкцию автоматики, связанные как с иной мощностью патрона, так и с удобством работы стрелка.

Поводом для создания проекта «Рашид» являлся советский карабин СКС, и потому новое египетское оружие должно было в значительной мере напоминать его. Карабин египетской разработки получил укороченный ствол, фурнитуру уменьшенной длины, а также несъемный штык на поворотном креплении.

Изделие «Рашид» комплектовалось нарезным стволом калибром 7,62 мм с патронником под 39-мм гильзу. Ствол имел длину 520 мм (68 калибров) – заметно меньше, чем у базового «Хакима». Дульная часть ствола оснащалась простейшей стойкой мушки. Ввиду сравнительно малой мощности патрона дульный тормоз не использовался. Позади стойки находились крепления неотъемно-откидного штыка. В средней части ствола, сверху, имелось газоотводное отверстие. Над ним на стволе закреплялся блок с газовым регулятором.

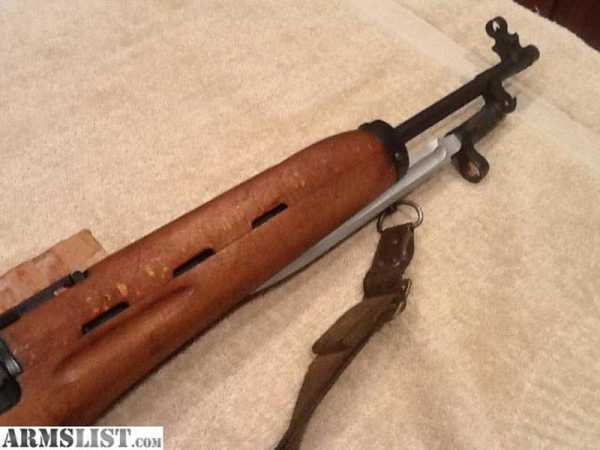

Ствол, штык и ложа крупным планом. Фото Armslist.com

Как и винтовка «Хаким», карабин типа «Рашид» комплектовался газовым регулятором, призванным оптимизировать работу автоматики в сложных условиях, при наличии больших количеств пыли и песка. Ручка управления регулятором, выведенная через отверстие в деревянной накладке ствола, имела восемь положений. Одно из них отсекало газы, позволяя перезаряжать оружие вручную. Семь других меняли давление газов в трубке. Последняя находилась над стволом и доходила до передней стенки ствольной коробки.

Ствольная коробка нового карабина, в целом, основывалась на конструкции существующей винтовки, но имела некоторые незначительные отличия. Собственно коробка представляла собой прямоугольный агрегат, почти полностью помещенный внутрь деревянной ложи. На ровной верхней поверхности коробки имелись направляющие для затворной рамы. Внутри коробки помещались приемник магазина и ударно-спусковой механизм. В передней ее части имелся крупный выступ для установки ствола и газовой трубки.

Винтовка «Хаким» имела подвижный кожух затвора, участвовавший в процессе перезарядки. В новом проекте «Рашид» процессы подготовки к выстрелу упростили. Теперь вместо подвижного кожуха использовалась крышка схожей изогнутой формы. Сзади она удерживалась съемным блоком, выполнявшим функции задней стенки кожуха затвора.

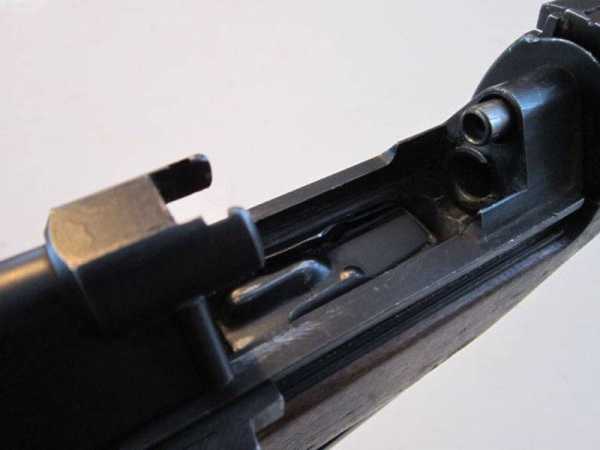

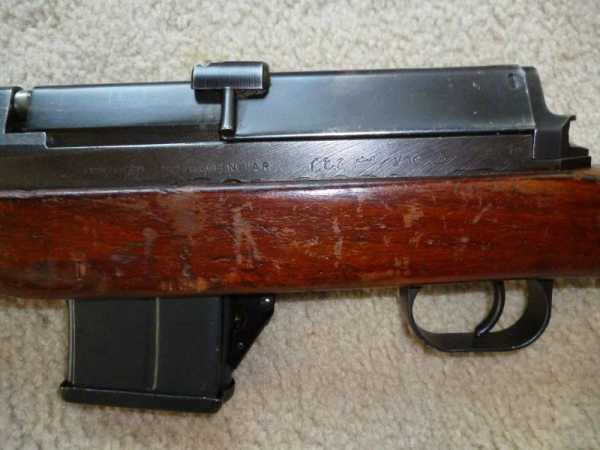

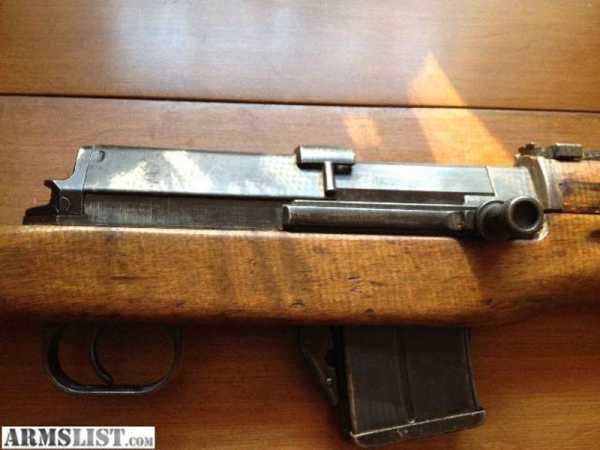

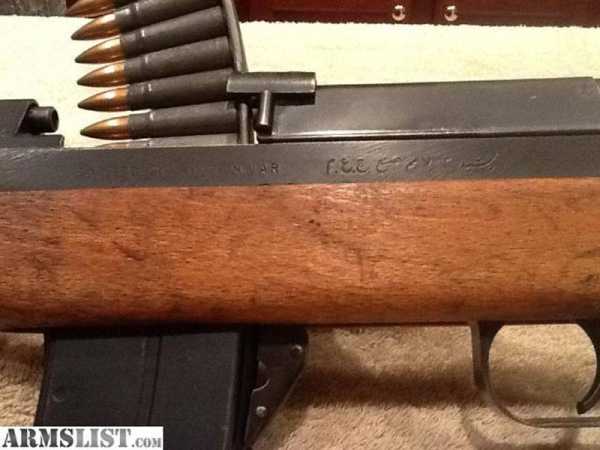

Ствольная коробка «Рашида». Фото Armslist.com

От предыдущих винтовок карабин «унаследовал» автоматику на основе газового двигателя с прямым воздействием пороховых газов и затворной рамы. Отдельный газовый поршень не использовался; его функции исполнял соответствующий элемент в передней части затворной рамы. Также были сохранены конструкция затворной группы и принципы запирания ствола.

Затворная рама представляла собой крупную деталь, имевшую внутренние крепления для установки затвора. Кроме того, она являлась крышкой, закрывавшей крупное окно для доступа к магазину. В новом проекте было предложено оснастить затворную группу рукояткой взведения традиционной конструкции. Рукоятка была выведена на правый бок оружия. Ее использование позволило отказаться от необычного способа взведения винтовки «Хаким» и упростить подобные процедуры. В верхней части рамы устанавливалась возвратная пружина, задний конец которой упирался в стенку крышки.

Затвор представлял собой продолговатую деталь с внутренним каналом для ударника. Как и ранее, последний состоял из двух стержней: передний отвечал за воспламенение капсюля и оснащался собственной пружиной. Позади него находился второй, отвечавший за передачу усилия с курка на боек. Запирание ствола производилось за счет качающегося затвора. При переводе затвора в крайнее переднее положение его хвостовик опускался и опирался на боевой упор ствольной коробки. Вертикальные перемещения затвора контролировались фигурными пазами внутри затворной рамы.


Вид с другой стороны. Фото Northwestfirearms.com

Ударно-спусковой механизм остался прежним. Это была система куркового типа, управлявшаяся спусковым крючком традиционной конструкции. Стрельба велась только одиночными. Вместо встроенного в УСМ предохранителя использовался качающийся рычажок на заднем блоке ствольной коробки. Во включенном положении он блокировал затворную раму в заднем положении, не позволяя ей вернуться вперед и дослать патрон.

Магазин для карабина основывался на существующем изделии, но отличался меньшими размерами, соответствующими патрону 7,62х39 мм. Магазин на 10 патронов помещался в нижнее окно ствольной коробки и фиксировался жесткой защелкой. Магазин следовало снимать с оружия только при обслуживании. Его снаряжение перед стрельбой или после опустошения должно было осуществляться при помощи обойм советской разработки, созданных для карабина СКС. Подаватель магазина взаимодействовал с несложной затворной задержкой: после израсходования боекомплекта затворная рама оставалась в заднем положении до появления новых патронов.

Прицельные приспособления «Рашида» основывались на оснащении египетского «Хакима» и советского СКС. Над дульной частью ствола находилась нерегулируемая мушка. Выше патронника расположили открытый прицел с регулировкой по дальности до 1000 м и возможностью введения боковых поправок.


Затвор смещен для перезарядки. Фото Forums.gunboards.com

Деревянная фурнитура для карабина «Рашид» тоже была похожа на оснащение других существующих образцов. Основные механизмы оружия устанавливались в деревянную ложу уменьшенной длины. За счет укороченной передней части ложа оставляла открытой значительную часть ствола. Кроме того, она имела продольную проточку для уборки штыка. Задняя ее часть представляла собой приклад винтовочного типа с пистолетным выступом. Около двух третей ствола, от казенника до средней его части, сверху прикрывалось деревянной накладкой.

По всей видимости, египетские военные, ознакомившись с самозарядным карабином Симонова, одобрили идею неотъемно-откидного штыка. Позади стойки мушки находился вертикальный прилив с осью для крепления рукояти штыка. Последняя была выполнена в виде цилиндра небольшой длины, у одного из торцов которого располагалось кольцо для установки на дуло. Штык комплектовался клинком ножевого типа с двухсторонней заточкой. В боевом положении штык закреплялся при помощи шарнира и кольца, надетого на ствол. В походном клинок располагался под стволом и, частично, внутри продольной проточки ложи.

Самозарядный карабин с 520-мм стволом имел длину (со сложенным штыком) 1035 мм. Штык в боевом положении добавлял к длине оружия около 220 мм. Масса оружия без патронов – 4,2 кг. Техническая скорострельность достигала 50-60 выстрелов в минуту, однако в боевой обстановке темп стрельбы был гораздо меньше в связи с необходимостью постоянного пополнения магазина. Прицел позволял обстреливать цели на дистанциях до 1000 м, однако эффективная дальность огня не превышала 300-400 м.

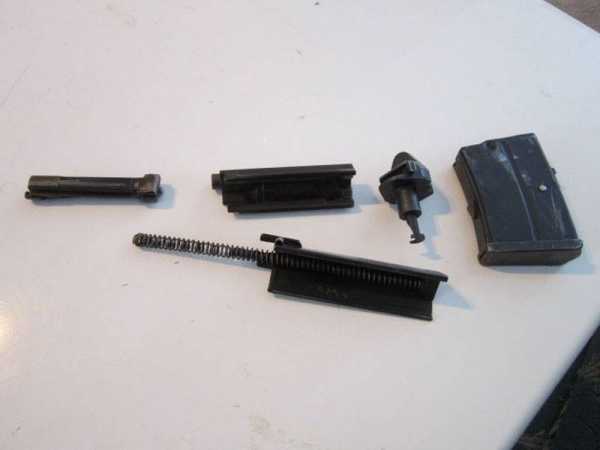

Затворная группа с кожухом, задний упор затвора и магазин. Фото Forums.gunboards.com

В начале шестидесятых годов египетский вариант самозарядного карабина, разработанного на основе шведской винтовки и рассчитанного под советский патрон, прошел необходимые испытания и был рекомендован к принятию на вооружение. Также вскоре появился заказ на серийное производство нового оружия. К середине десятилетия армия Египта получила первые серийные изделия «Рашид».

Серийное производство самозарядных карабинов собственной египетской разработки продолжалось в течение нескольких лет. За это время промышленность успела выпустить 8 тыс. единиц такого оружия. Карабины нового типа предназначались для перевооружения стрелковых подразделений, на вооружении которых имелись самозарядные винтовки «Хаким» или более старое оружие. Параллельно армия получала автоматы советского производства. Таким образом, стрелковые подразделения должны были осваивать автоматы и карабины, повторяя пути развития советской армии в недавнем прошлом.

Поступив на вооружение в середине шестидесятых годов, карабины «Рашид» достаточно быстро смогли отправиться на фронт. В то время противостояние Израиля и арабских государств, в том числе Египта, регулярно приводило к открытым столкновениям, и потому стрелковое оружие новых типов не оставалось без дела. Самозарядные карабины собственной разработки использовались в нескольких вооруженных конфликтах, вплоть до восьмидесятых годов.


Подготовка оружия к стрельбе с использованием обоймы. Фото Armslist.com

Выпуск самозарядных карабинов «Рашид» был завершен к концу шестидесятых годов, почти одновременно с прекращением производства винтовок «Хаким». Причины этого были просты. По имеющимся данным, к этому времени египетская армия успела получить достаточное количество автоматов АКМ или их зарубежных копий. Такое оружие имело очевидные преимущества перед самозарядными винтовками и карабинами, в результате чего появилось понятное решение командование. В дальнейшем стрелков планировалось вооружать автоматами, отказавшись от другого оружия.

Несмотря на остановку производства, карабины и винтовки собственного производства в течение некоторого времени оставались на вооружении и использовались солдатами. Согласно разным источникам, от изделий типа «Рашид» отказались только к концу восьмидесятых годов. К этому времени их удалось полностью заменить автоматическим оружием под промежуточный патрон с понятным ростом огневой мощи подразделений. Значительная часть карабинов, отправленных на хранение, позже была списана и утилизирована. Меньшему количеству оружия удалось уцелеть и попасть на гражданский рынок. В связи со сравнительно малыми объемами производства и ограниченным количеством сохранившихся образцов карабины «Рашид» представляют некоторую коллекционную ценность.

Собственная оружейная отрасль Египта начала свою работу с лицензионного производства образцов зарубежной разработки. Со временем египетские оружейники получили определенный опыт, который позволил им заняться не только незначительными доработками существующих проектов, но и глубокой модернизацией имеющихся изделий. В шестидесятых годах это привело к появлению самозарядного карабина «Рашид», не успевшего вытеснить более старые винтовки, но все же оставившего след в истории египетской армии.

По материалам сайтов:
http://modernfirearms.net/
https://militaryfactory.com/
http://smallarmsreview.com/
http://milsurps.com/
http://guns.com/

topwar.ru

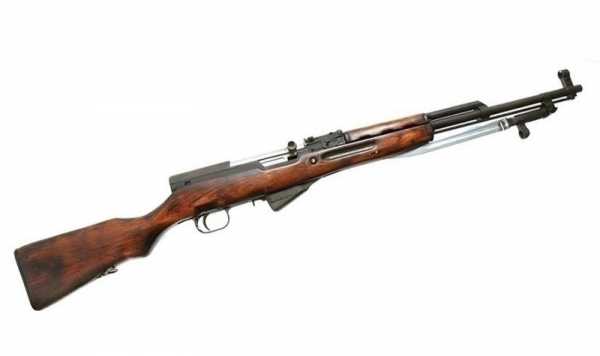

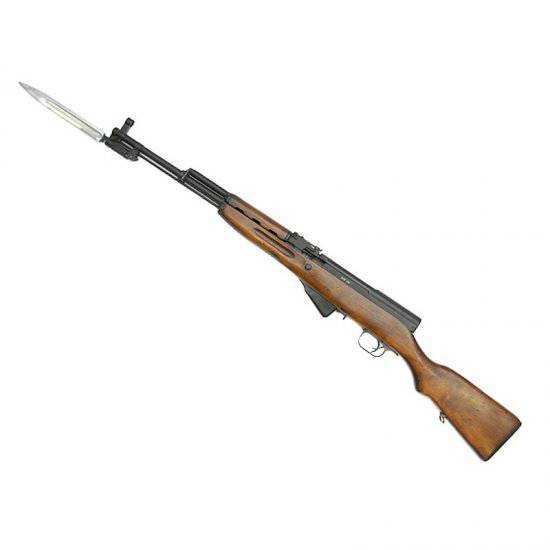

Самозарядный карабин Симонова (СКС) | Военное оружие и армии Мира

Сразу после принятия на вооружение Красной армии в 1943 году 7,62-мм промежуточного патрона было выдано задание на разработку системы стрелкового вооружения под новый патрон.

Для замены пистолетов-пулеметов разрабатывали автомат, ручной пулемет и магазинный карабин винтовочного калибра — соответственно, облегченный ручной пулемет и самозарядный карабин.

КАРАБИН НОВОЙ СИСТЕМЫ

В 1944 году свой опытный образец карабина представил С. Г. Симонов. За основу он взял свой же опытный карабин 1941 года под винтовочный патрон. Параллельно шла работа над самозарядным и автоматическим карабином, испытывали и магазинные карабины под промежуточный патрон обр. 1943 г., но выбор все же пал на самозарядный вариант. Опытная партия новых карабинов Симонова в 1945 году прошла войсковые испытания на курсах «Выстрел» и в частях Действующей армии — на 1 -м Белорусском фронте. Доводка конструкции затянулась — тем более что продолжалась доработка и самого патрона. Только в 1949 году был принят на вооружение «самозарядный карабин Симонова обр. 1945 г.» (СКС-45). Карабин вошел в новую систему стрелкового вооружения Советской армии наряду с автоматом Калашникова, ручным пулеметом Дегтярева, ротным пулеметом и другими образцами. За разработку карабина С. Г. Симонов был удостоен Сталинской премии I степени за 1948 год. Ранее такая же премия была присуждена ему в 1942 году за создание самозарядного противотанкового ружья ПТРС — это само по себе может свидетельствовать о значении, которое придавалось карабину нового поколения.

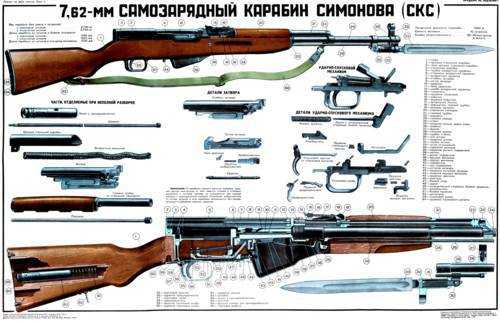

УСТРОЙСТВО КАРАБИНА

Автоматика СКС имеет газоотводный двигатель с отводом пороховых газов через боковое отверстие в стенке ствола с коротким ходом газового поршня со штоком. Запирание канала ствола производится перекосом затвора вниз. Ведущим звеном автоматики служит стебель затвора (затворная рама). Возвратный механизм размещен в канале стебля затвора. Газовый поршень и толкатель выполнены как отдельные детали и, передав импульс пороховых газов стеблю затвора, не принимают участия в дальнейшем движении. В сочетании с открытой сверху крышкой ствольной коробки это позволяет снаряжать магазин из обоймы. В передней части затвора выполнены пазы под обойму.

Ударно-спусковой механизм куркового типа собран как отдельный узел на основании спусковой скобы, обеспечивает ведение только одиночного огня. Флажковый неавтоматический предохранитель смонтирован в задней части спусковой скобы и в переднем положении блокирует спусковой крючок. Положение флажка позволяет выключать предохранитель указательным пальцем стреляющей руки, уже вскинув карабин к плечу. Для предотвращения выстрела при не полностью запертом канале ствола в конструкцию ударно-спускового механизма введен автоспуск, удерживающий курок, пока затвор не придет в крайнее переднее положение.

Использование принципа многофункциональности деталей позволило во многом упростить конструкцию оружия. Питание патронами производится из неотъемного двухрядного магазина емкостью 10 патронов, с рычажным подавателем. Магазин снаряжается из обоймы или по одному патрону. Для быстрого разряжания можно, оттянув защелку магазина (впереди спусковой скобы), откинуть его крышку с подавателем вниз-вперед. Карабин снабжен секторным открытым прицелом с полукруглой прорезью целика и регулируемой мушкой с предохранителем. Цельная деревянная ложа с пистолетным выступом шейки приклада изготовлена из сплошной заготовки или из прессованной фанерной плиты.

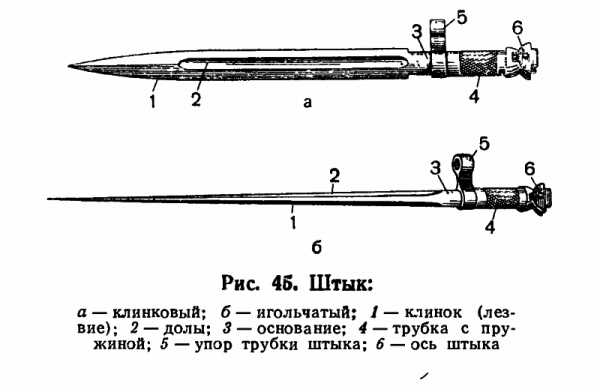

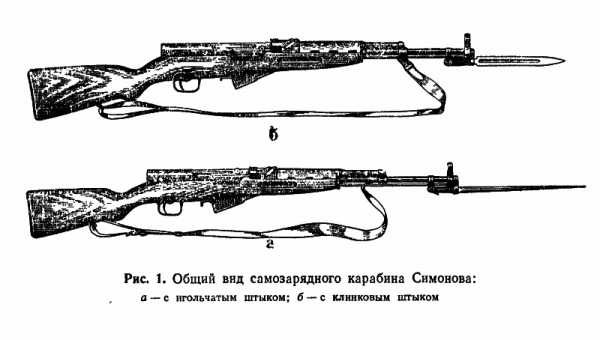

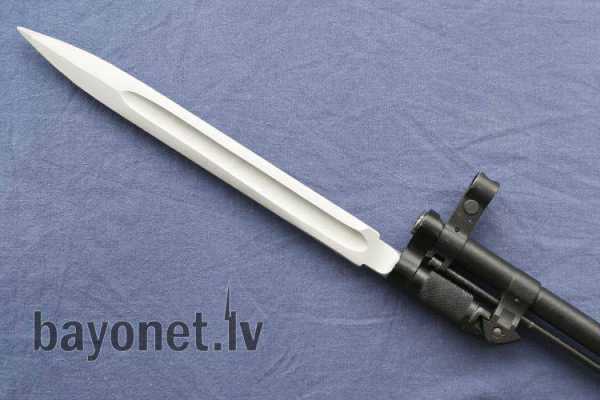

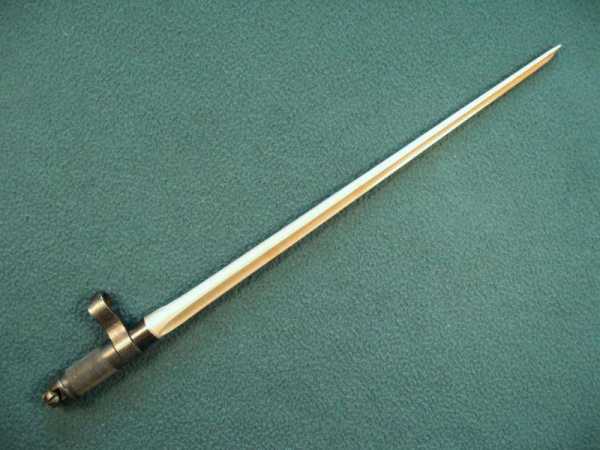

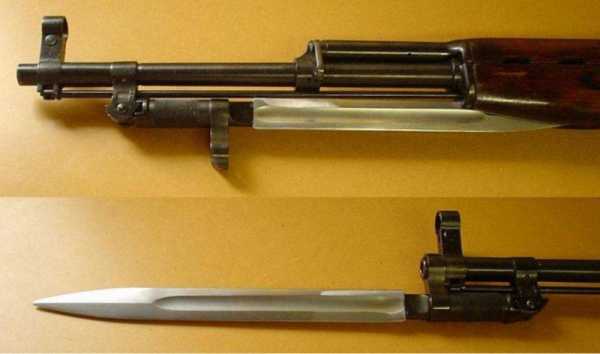

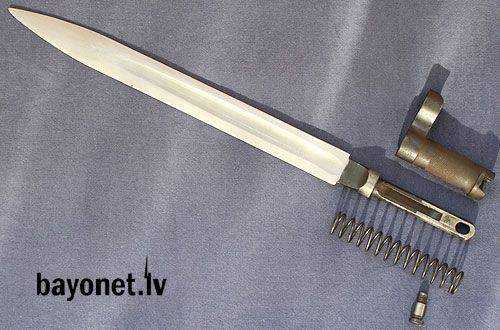

Для рукопашного боя имеется неотъемно-откидной штык, фиксируемый подпружиненной защелкой. На первых партиях это был игольчатый штык (по аналогии с магазинным карабином обр. 1944 г.)( вскоре замененный клинковым мод. 2 — этот образец и стал основным. Прикладистость ложи, сравнительно широкий затылок приклада, хороший баланс оружия облегчают прицеливание и уменьшают «подскок» под действием отдачи. Вместе с большими на 100 мм длиной ствола и на 105 мм длиной прицельной линии, чем у принятого одновременно с карабином автомата АК (автомат обр. 1947 г.), это обеспечило СКС лучшую кучность и меткость стрельбы. Если планка прицела АК насечена на дальности до 800 м, то у СКС — до 1000 м.

НА ВОЕННОЙ И ГРАЖДАНСКОЙ СЛУЖБЕ

Вместе с автоматом АК и ручным пулеметом РПД карабин СКС состоял на вооружении стрелковых, мотострелковых, парашютно-десантных отделений. Его выдавали наиболее метким стрелкам. Не следует путать этих стрелков со снайперами — хотя снайперский вариант карабина Симонова с креплением оптического прицела проходил испытания, на вооружение он принят не был. Уже в 1954 году были проведены исследования целесообразности замены карабина автоматом. Выводы были в пользу вооружения всех бойцов автоматами. Улучшение баллистических характеристик автомата в модели АКМ (1959 год) с увеличением дальности прицельной стрельбы из автомата до 1000 м способствовало снятию СКС с производства. Некоторое время СКС еще сохранялся на флоте, у солдат некоторых специальностей, но постепенно был вытеснен автоматом. Правда, он остался неизменным вооружением рот почетного караула, но тут большую роль играли более эстетичный дизайн карабина и удобство выполнения строевых приемов с оружием. Долгое время СКС оставался также у ведомственной охраны.

Кроме СССР карабин СКС был принят на вооружение армий еще 20 стран, в основном развивающиеся. В ряде стран выпускали собственные модификации СКС: «Карабинер-С» в ГДР, карабины Тип 56 в Китае, Тип 63 в КНДР, «Рашид» в Египте, М59 и М59/66 в Югославии.

У себя на родине с военной службы СКС «ушел на охоту». На его основе созданы охотничье-промысловые карабины ОП-СКС, ТОЗ-97 «Архар». СКС приобрел большую популярность на зарубежном «гражданском» оружейном рынке. Причем не столько у охотников, сколько у любителей «практической» стрельбы и военизированных гражданских организаций. В США, в частности, СКС (советского, китайского, югославского производства) стали излюбленным оружием «Минитменов», «Милиции Монтаны», «Региональной милиции Северного Мичигана» и тому подобных объединений. Ряд американских фирм занялся «кастомизацией» СКС, то есть приспособлением под требования частных владельцев: установкой новой ложи (например, пластмассовой с постоянным или складывающимся прикладом), креплений оптических, коллиматорных и ночных прицелов, приемника для отъемных магазинов, сошек.

Различные варианты доработки СКС предлагаются и на российском рынке.
