Как создавался тяжелый танк ИС-2

Одной из самых интересных черт проекта ИС-2 были сроки его разработки. Несмотря на малую продолжительность конструкторских работ, процесс создания нового танка представлял большой интерес. Вспомним, как советские инженеры создавали новый тяжелый танк.

Стоит отметить, что 1943 год выдался весьма «урожайным» на создание тяжелых танков. Так, летом и осенью на вооружение были приняты бронемашины типов ИС-1 и КВ-85 а ИС-2 стал последним образцом техники этого класса, разработанным в том году. Параллельно с созданием новой техники инженеры занимались проработкой вопросов вооружения для перспективных тяжелых танков. Именно эти работы в итоге привели к появлению проекта ИС-2.

В апреле 43-го был произведен тестовый обстрел трофейного танка «Тигр» с использованием нескольких отечественных орудий. Наибольшую эффективность в этих испытаниях показала зенитная пушка 52-К калибра 85 мм. По результатам этих проверок Центральное артиллерийское конструкторское бюро и КБ завода №9 получили задание разработать новые танковые орудия на базе баллистики зенитного 52-К.
Результатом двух новых проектов стало создание пушек С-31 и Д-5Т. В дальнейшим эти пушки были установлены на танках-прототипах, использовавшихся в испытаниях. По результатам испытаний военные выбрали два варианта предложенной техники, которая в дальнейшем поступила на вооружение под названиями КВ-85 и ИС-85 (ИС-1). Осенью 43-го эти машины отправились на фронт, но вскоре выяснилось, что использованное оружие не позволяет эффективно бороться с современной бронетехникой противника, а исход боя в первую очередь зависит от навыков экипажа.

Еще в конце лета 1943 года советские специалисты активно занялись анализом результатов Курской битвы. Директор и главный конструктор опытного завода №100 Ж.Я. Котин, а также специалисты КБ Завода №9 почти одновременно пришли к одинаковым выводам. Они заметили, что в ходе боев на Курской дуге самым эффективным средством борьбы с вражескими «Тиграми», не говоря уже о технике предыдущих моделей с менее мощной защитой, были 122-мм пушки образца 1931/37 г., также известные под названием А-19. Вскоре Завод №9 разработал танковое орудие Д-2, которое должно было иметь баллистику пушки А-19 на лафете гаубицы М-30. После некоторых доработок такая пушка могла стать оружием перспективных тяжелых танков и успешно бороться с аналогичной техникой противника.

После некоторых переговоров специалисты двух конструкторских бюро пришли к выводу о принципиальной возможности использования пушки Д-2 или подобного орудия в составе вооружения перспективного тяжелого танка. Было решено создать новый вариант орудия на базе А-19, в котором следовало использовать люльку и противооткатные устройства из проекта пушки У-11. Кроме того, требовалось оснастить ствол дульным тормозом, который должен был снижать нагрузку на конструкцию танка. В дальнейшем эти идеи претерпели некоторые изменения, но все же привели к появлению перспективного танкового орудия.

После передачи необходимой документации конструкторы Завода №9 под руководством Ф.Ф. Петрова подготовили эскизный проект обновленной башни танка ИС-85 с новым 122-мм орудием. Вскоре Котин представил новый проект руководству страны и танковой промышленности. Проект получил одобрение, после чего специалисты приступили к подготовке полного комплекта конструкторской документации.

По имеющимся данным, завершение разработки проекта заключалось в совершенствовании конструкции башни с вооружением, а также в некоторых доработках имеющегося корпуса. В качестве основы для перспективного тяжелого танка было решено использовать существующий «Объект 237». Ранее, летом 43-го, эта машина применялась в качестве прототипа одного из вариантов нового танка, вооруженного 85-мм пушкой. В ходе создания прототипа «Объект 237» активно использовались имеющиеся узлы и агрегаты, а кроме того, были применены некоторые новые идеи.

На стадии проектирования варианта танка «ИС» с орудием калибра 85 мм стало ясно, что имеющаяся конструкция корпуса не позволяет использовать подобное вооружение. При сохранении погона диаметром 1535 мм установка 85-мм орудия приводила к резкому ухудшению условий работы экипажа. По этой причине было решено увеличить погон до 1800 мм, для чего пришлось удлинить корпус. Длина боевого отделения увеличилась на 420 мм, что потребовало добавить в состав ходовой части дополнительную (шестую) пару опорных катков. Также «Объект 237» получил обновленную башню под увеличенный диаметр погона. В результате таких доработок боевая масса прототипа выросла до 44 т с негативными последствиями для подвижности и некоторых других характеристик.

Для ускорения работ по новому проекту тяжелого танка с 122-мм орудием было решено строить прототип этой машины на базе «Объекта 237». В ходе строительства с опытной машины демонтировали имеющуюся пушку, на месте которой установили новую, разработанную Заводом №9. В такой конфигурации тяжелый танк получил заводское обозначение «Объект 240» и вышел на испытания.

Примечательно, что испытания перспективного тяжелого танка стартовали лишь спустя несколько недель после принятия на вооружение. Уже 31 октября Государственный комитет обороны, ознакомившись с предложенным проектом, постановил принять на вооружение новый тяжелый танк «ИС» с 122-мм пушкой. Тем же постановлением задавалась разработка танкового варианта орудия А-19, которое следовало собрать к 11 ноября и передать на испытания к концу месяца. Первый вариант пушки должен был иметь поршневой затвор. В 1944 году в серию планировалось запустить новый вариант пушки с клиновым затвором.

Строительство нового прототипа велось на опытном заводе №100. Для строительства танка были изготовлены некоторые новые комплектующие. Кроме того, специалисты Завода №9 изготовили опытный образец перспективной танковой пушки. Разработчики орудия немного выбились из сроков и завершили сборку «А-19 танковой» на день позже установленного срока. Переданную пушку вскоре установили на обновленных креплениях имеющейся башни.

Танковый вариант пушки А-19 был создан на базе ранее разработанных орудий Д-2 и Д-5Т. У первой был заимствован ствол, направляющую часть которой обточили до нужного диаметра. Пушка Д-5Т, в свою очередь, «поделилась» люлькой и противооткатными устройствами. По требованию разработчиков танка, новое орудие должно было оснащаться дульным тормозом, снижающим нагрузку на конструкцию погона и бронекорпуса. Это изделие Т-образной архитектуры заимствовали из существующего варианта проекта Д-2. Готовая пушка получила обозначение Д-25Т.

После небольших доработок существующей башни бывший «Объект 237» получил новое орудие типа Д-25Т. В таком виде новый «Объект 240» в октябре вышел на испытания. Опытную машину доставили на Чебаркульский полигон, где были проведены ходовые и огневые испытания. Тестовые пробеги по полигону позволили установить точные характеристики новой машины, а также выявить последние остававшиеся недостатки. При этом первые испытания прошли без особых проблем, чему способствовало использование уже отработанного и проверенного шасси.

После испытаний на полигоне под Челябинском опытный «Объект 240» доставили на один из подмосковных полигонов, где были проведены дополнительные испытания. На этом этапе проверок некоторые тесты выполнялись в присутствии военачальников. В частности, при маршале К.Е. Ворошилове произошел неприятный инцидент.

В ходе испытаний в Подмосковье выяснилось, что первый вариант дульного тормоза Т-образной конструкции получился недостаточно прочным. Во время одного из тестовых выстрелов это устройство не выдержало давления пороховых газов и разорвалось, разбросав обломки в разные стороны. Согласно некоторым источникам, во время этого инцидента один из обломков дульного тормоза едва не убил Ворошилова, присутствовавшего на стрельбах. Тем не менее, в других источниках и документах подобная история не упоминается, что позволяет считать ее слухом или легендой.
Следует отметить, что выстрел, приведший к разрушению дульного тормоза, все же завершился успешным поражением учебной цели. В качестве мишени на этих испытаниях использовался трофейный танк «Пантера», который уже успел «поймать» множество снарядов разных калибров. Башня танка-мишени была развернута вправо, из-за чего попадание 122-мм снаряда пришлось в бортовой лист. Бронебойный снаряд прошил борт башни и ударился в противоположный лист, вырвав его по сварному шву.

По результатам этих испытаний пушка Д-25Т получила новый дульный тормоз т.н. немецкого образца. Он имел расширяющуюся в передней части заднюю камеру и цилиндрическую переднюю. На боковых стенках обеих камер имелись отверстия для сброса пороховых газов. Дульные тормозы подобной конструкции активно использовались немецкими конструкторами, что и стало причиной появления соответствующего названия. В обновленной конфигурации с немецким дульным тормозом орудие пошло в серию и выпускалось в течение нескольких следующих месяцев.

Осенью 1943 года Челябинский Кировский завод развернул серийное производство нескольких новых тяжелых танков. Так, в ноябре из цехов предприятия вышли первые серийные КВ-85. В следующем месяце начался выпуск танков «Объект 240», к этому времени получивших обозначение ИС-2. Кроме того, в течение первых месяцев эту машину нередко именовали как ИС-122, по калибру орудия.

Использование нового танкового орудия калибра 122 мм обеспечило высокую огневую мощь и возможность эффективного поражения средних и тяжелых танков противника. По этой причине командование распорядилось увеличить выпуск новых ИС-2, в том числе и за счет строительства КВ-85. Из-за этого в январе 1944 года в Челябинске собрали последние четыре десятка машин «КВ», после чего их производство было остановлено. В дальнейшем армия получала только ИС-2/122. В декабре 43-го завод построил 35 новых танков. Такое же количество бронемашин выпустили в первом месяце 1944 года. В дальнейшем объемы производства постоянно росли.

Несмотря на завершение проектных работ и начало серийного производства, конструкторы продолжили развивать танк и его вооружение. Так, уже в начале 1944 года с конвейера сошли первые пушки Д-25Т с новым полуавтоматическим клиновым затвором, разработка которого была задана постановлением от 31 октября. Внедренные нововведения позволили немного повысить темп стрельбы. Пушка с поршневым затвором могла делать не более 1-1,5 выстрела в минуту, тогда как клиновой позволил довести этот параметр до 1,5-2 выстрелов в минуту. Кроме того, новые пушки получили двухкамерный дульный тормоз, разработанный Центральным артиллерийским конструкторским бюро.

Появление тяжелых танков с орудием калибра 122 мм позволило значительно повысить потенциал бронетанковых войск. Новая пушка позволила машинам ИС-2 эффективно бороться с немецкими тяжелыми танками на достаточно больших расстояниях. Тем не менее, вскоре после начала эксплуатации новой техники в войсках начали поступать первые рекламации. Танкисты одобрили использование более мощной пушки, однако высказывали претензии относительно низкой скорострельности. Кроме того, оставлял желать лучшего боекомплект: в боевом отделении ИС-122 удалось разместить лишь 28 выстрелов раздельного заряжания.

Также возникли некоторые проблемы с мощностью орудия. На практике остроголовый бронебойный снаряд БР-471 мог пробить лобовую броню танка «Пантера» с расстояния не более 700 м. Менее прочная лобовая защита «Тигра» пробивалась с 1000-1200 м, однако попасть в танк с такого расстояния было достаточно трудно. Также выяснилось, что обстрел танков осколочными гранатами вызывает растрескивание сварных швов или даже отрыв отдельных деталей. Тем не менее, несмотря на это, военные требовали повысить огневую мощь танка.

Уже 27 декабря 1943 года Госкомитет обороны выпустил постановление, которым требовал создать новые версии танка «ИС» с усиленным вооружением. В феврале следующего года стартовала разработка проектов ИС-3, ИС-4 и ИС-5 (в дальнейшем эти названия перешли другим танкам послевоенной разработки).

Зимой и весной 1944 года велись работы по усовершенствованию бронезащиты танка ИС-2. В ходе боев выяснилось, что лобовая часть корпуса, состоящая из трех основных деталей, не обеспечивает требуемый уровень защиты. Для решения этой проблемы был предложен т.н. спрямленный вариант лба. Предлагалось отказаться от узких верхних лобовых листов толщиной 120 мм, а также изменить углы наклона других деталей. За счет этих доработок, а также благодаря внедрению новых технологий обработки металла удалось добиться серьезного роста уровня защиты. К примеру, немецкое танковое орудие KwK 36 калибра 88 мм не могло пробить верхний лист «спрямленной» брони даже в упор. Уровень защиты менее толстого и прочного нижнего листа позже предложили повышать при помощи подвески запасных траков гусеницы.

Производство танков ИС-2/122 со «спрямленной» лобовой частью корпуса началось весной 1944 года. Летом был освоен выпуск литого агрегата с соответствующими параметрами защиты. В середине лета появилось предложение о размещении запасных траков на нижней лобовой детали. Примечательно, что танки со старыми и новыми корпусами в течение некоторого времени выпускались параллельно. Дело в том, что предприятия-изготовители имели определенный запас некоторых деталей, который расходовался даже после освоения сборки новой конструкции.

Производство тяжелого танка ИС-2 продолжалось до самого конца войны. Последние полторы сотни таких машин были выпущены в мае 1945 года. За 16 месяцев, в течение которых шло серийное строительство, было выпущено 3390 танков ИС-2 с различным бронированием и некоторыми другими отличиями. Эта техника активно использовалась на всех фронтах Великой Отечественной войны и приближала победу над врагом. Кроме того, танкам ИС-2 пришлось принять участие в нескольких послевоенных вооруженных конфликтах.

Летом 1944 года страна оценила заслуги инженеров-танкостроителей. 5 августа 44-го за особые заслуги в деле создания самоходных артиллерийских установок и тяжелых танков серии «ИС» завод №100 наградили орденом Ленина. За производство танков и САУ, а также за освоение производства танковых дизельных двигателей Челябинский Кировский завод был награжден орденом Красной Звезды.

Проект «Объект 240» или ИС-2 стал прекрасной демонстрацией того, как быстро могла работать советская промышленность в годы Великой Отечественной войны. Решение о создании нового тяжелого танка с орудием калибра 122 мм приняли в начале осени 1943 года, а в декабре были построены первые серийные бронемашины нового типа. Благодаря этому уже в начале 1944 года бронетанковые части Красной Армии получили новую технику, которая помогла им быстрее и лучше громить врага, приближая победу над ним.

fishki.net

Рассказы об оружии. ИС-2 снаружи и внутри » Военное обозрение

Продолжая тему сокровищ, которые можно обнаружить среди экспонатов музея отечественной военной истории в Падиково, сегодня остановимся на тяжелом танке ИС-2.


В принципе, такой же символ Победы, как Т-34, но менее сговорчивый в плане записать его на свой счет. Вообще, об ИСе можно говорить бесконечно, он того точно заслуживает. Та же уникальность танка, который был построен «с нуля», не являлся модернизацией или реализацией довоенных разработок. Просто РККА нужен был тяжелый танк, и армия его получила.

Всего с 1943 по 1945 год наши заводы дали армии 3395 ИС-2.

Ну а теперь, собственно, немного истории, а потом полезем в люк.

Идея создания тяжелого танка прорыва зародилась еще в 1942 году, когда первый «Тигр» попал в руки советских специалистов. Но и кроме «Тигра» на полях сражений появились изрядно модернизированные в плане брони PzKpfw IV и САУ StuG III. Т-34 и КВ-1 с 76-мм пушками стали проигрывать дуэли. А в 1943-м еще «Пантера» добавилась в теплую компанию панцеров…

И потому появились ИСы.

Работой по созданию тяжелого танка ИС руководил Николай Федорович Шашмурин.

Общий контроль осуществлял творец первого нормального советского тяжелого танка КВ Жозеф Яковлевич Котин.

Первый ИС фактически вышел комом. Танк был хорош, но тут столкнулись лбами две разработки/модернизации: КВ-85 Котина и ИС-1 Шашмурина. Два танка, тяжелых, вооруженных 85-мм пушкой – это была бы непозволительная роскошь в военное время. Поэтому в серию пошел уже апробированный КВ, а над ИСом начали работать «на перспективу».

Перспектива была такой: отказавшись от идеи (заведомо провальной, кстати) создания тяжелого танка с высокой скоростью, огневой мощью и броней, начали работы над машиной, где про скорость просто забыли. Зато броня должна была бы выдерживать попадания любого немецкого снаряда, а пушка нового танка бить «кошек» в любой проекции с комфортных дистанций.


Встал вопрос о новом орудии. С подачи Котина, кстати. Жозеф Яковлевич видел несколько дальше, и вполне мог предсказать появление и «Фердинандов», и «Королевских тигров».

Поэтому 85-мм орудие ДТ-5 осталось на отличном среднем танке Т-34-85 и условно тяжелом КВ-85. Собственно, всего 148 выпущенных КВ-85 – лучшее подтверждение того, что танк вышел так себе.

Д-5Т – действительно хорошее оружие для среднего танка. Но для борьбы с «кошками» нужно было орудие поосновательнее. В итоге - 122-мм корпусная пушка А-19, которая была хорошо освоена советской промышленностью и выпускалось в Перми с достаточной скоростью и качеством.

Испытания показали, что «новое» орудие нового танка с расстояния 1000-1500 метров уверенно пробивает «Пантеру», а при удачном попадании срывает башню с погона.

Но за это пришлось платить скорострельностью. У пушки А-19, которая стала танковой ДТ-25Т, было раздельно-гильзовое заряжание. Увы, для столь крупного калибра – нормальная практика того времени. Потому максимальная скорострельность – 2-3 выстрела в минуту.

Низкая скорострельность не позволяла вести интенсивный огонь по противнику, при прорыве укрепленных районов противника и поддержке пехоты. Правда, по воспоминаниям воевавших на ИСах танкистов, низкая скорострельность танка в реальных боевых условиях обычно не была проблемой.

Основная задача – точно прицелиться, остальное все сделает снаряд, которому просто надо попасть во вражеский танк. В любое его место, в любой проекции.

Хуже, что боекомплект оказался небольшим, всего 28 снарядов. По этой причине танкисты очень часто старались помещать в танк снаряды сверх нормы, ибо такой запас карман не тянет. Благо, в отличие от других танков, места в ИСе хватает.

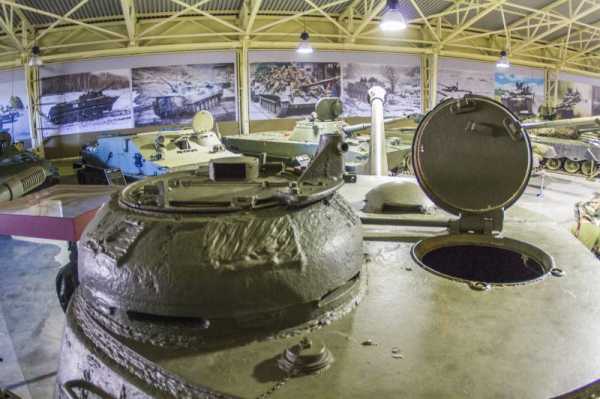

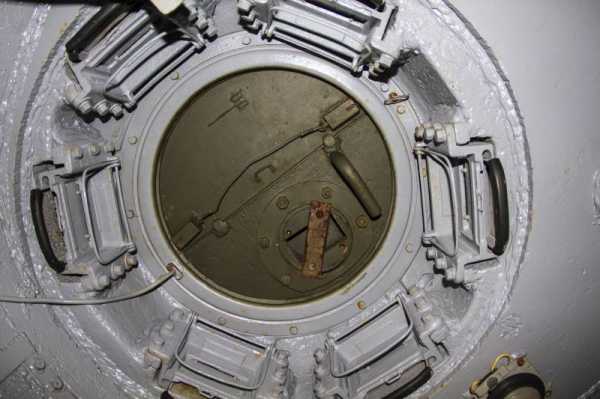

Раз мы заговорили о месте, то пора в люк залезть.

Сразу отметим, что этот танк несколько недоработан с точки зрения сотрудников музея, не хватает некоторых деталей интерьера внутри, но это поправимое дело, знаем.

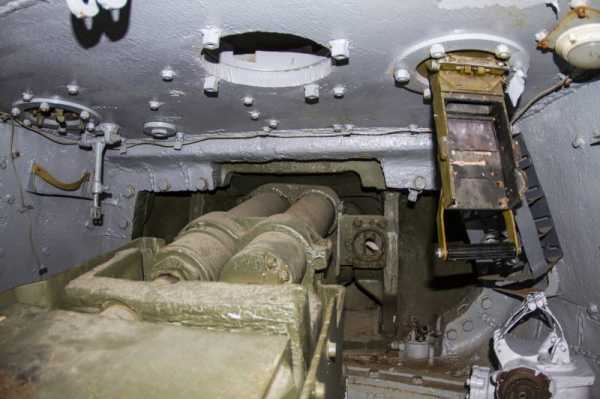

Орудие. С большой буквы Пушка. На полбашни.

Сложно сказать, как в то время было с освещением. Явно небогато.

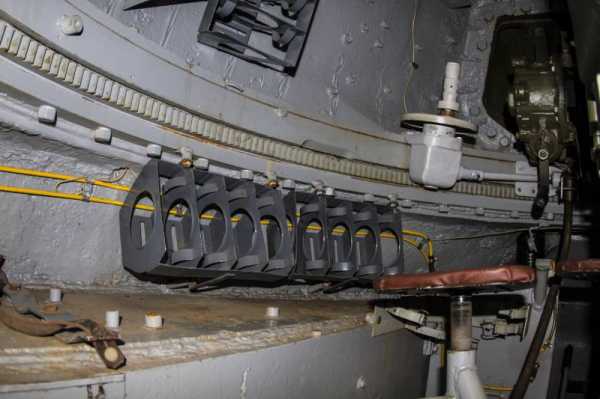

Место боекомплекта. Снаряды тут еще появятся.

Здесь должны лежать магазины для пулеметов.

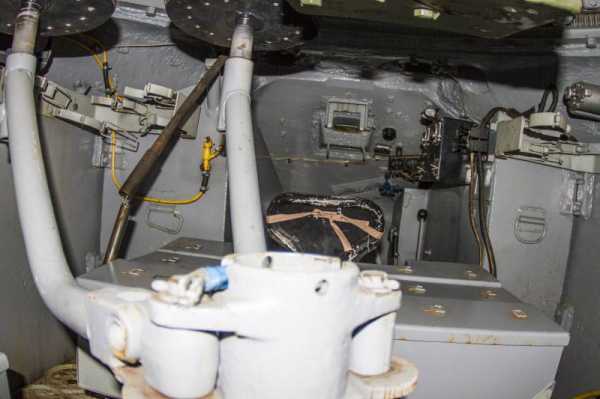

Вид на место механика-водителя с командирского места. Нет люка, как на Т-34, и все, что видит мехвод - это направление через смотровую щель.

Но при таком танке оно ему особо и не надо больше. Зато - не достанут.

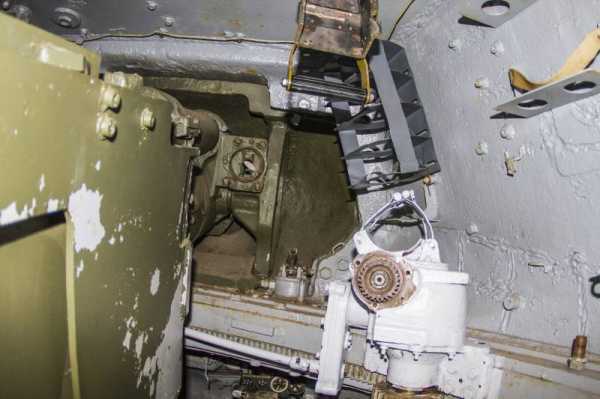

Механизмы точной наводки орудия:

Вот есть какое-то ощущение надежности и мощи. Как есть, кошкодав.

Обычно ИСы двигались позади боевых порядков группами, в задачи которых была поддержка танков первого эшелона. Тяжелые танки двигались в 200-300 метрах от Т-34 и самоходок, которые наступали в первом эшелоне. Для немецких танков и САУ, планировавших контратаковать либо работать из засады, наличие в наступающих рядах ИС-2 весьма усложняло задачу. Повторюсь, главное для 122-мм снаряда – попасть в корпус вражеской машины. А что конкретно там будет выведено из строя (в том числе и экипаж) – дело второе.

В истории отмечено, что ИС-2 был достаточно надежной машиной. Это отмечали многие танкисты в своих воспоминаниях. При умелом уходе ИС мог пройти без происшествий до 100 километров в сутки.

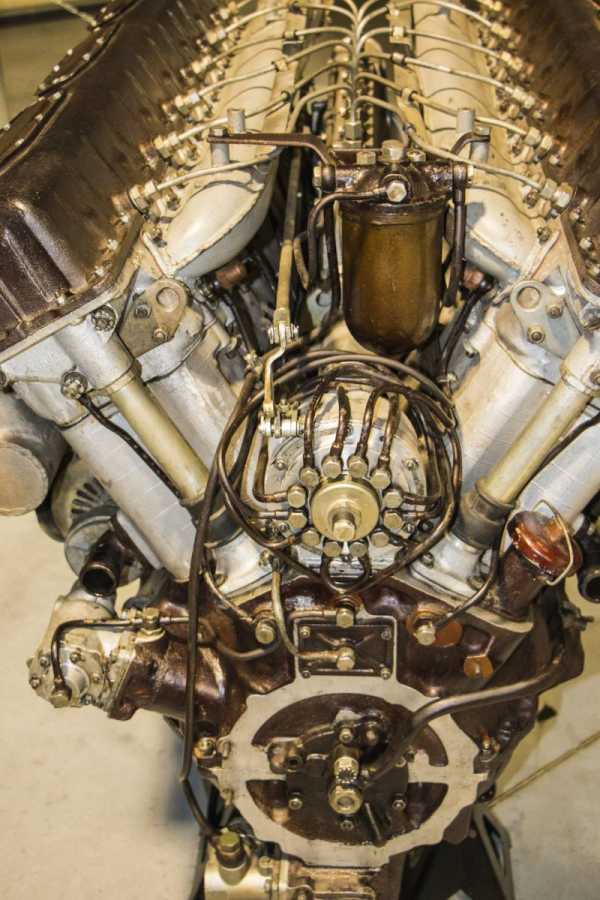

Это он, В-2ИС, сердце пламенное.

Наиболее эффективно показал себя ИС-2 во время городских боев в Европе. Расчистка городских улиц и подавление огневых позиций противника стали основными боевыми задачами. ИС-2 мог как бульдозер просто сметать уличные баррикады, а если не хватало мощности двигателя или пространства для маневра – наготове всегда имелся вышеупомянутый 122-мм аргумент.

Реальную угрозу для танка представляли расчеты гранатометчиков и противотанковые орудия, бьющие в упор. Но здесь уже дело было в работе пехоты, да и три пулемета представляли собой хорошее подспорье. Особенно ДШК на башне.


Интересный кадр: ИС-2 в Берлине. Справа - легенда советской кинохроники Роман Лазаревич Кармен, автор сериала "Неизвестная война".

Можно еще очень долго говорить об этом танке и его вкладе в Победу, но если в целом, то это один из лучших танков мира, в первую очередь, за счет именно своей сбалансированности и надежности. Да, как в песне пелось, броня его была крепка. Быстрым Ис-2 не был, но это ему и не требовалось.

ТТХ ИС-2

Боевая масса, т: 46
Экипаж, чел: 4

Размеры
Длина корпуса, мм: 6770
Длина с пушкой вперёд, мм: 9830
Ширина, мм: 3070
Высота, мм: 2630
Клиренс, мм: 420

Бронирование
Тип брони: катаная высокой твёрдости, литая средней твёрдости
Лоб корпуса (верх), мм/град: 120 / 60°
Лоб корпуса (низ), мм/град: 100 / −30°
Борт корпуса, мм/град: 90-120 / 15°
Корма корпуса (верх), мм/град: 60 / 49°
Корма корпуса (низ), мм/град: 60 / −41°
Днище, мм: 20
Лоб башни, мм: 100

Вооружение:
122-мм пушка Д-25Т, 3 × 7,62-мм пулемета ДТ, 1 × 12,7-мм пулемет ДШК (начиная с 1944 г.)
Боекомплект пушки: 28 снарядов

Углы ВН, град: −3…+20°
Углы ГН, град: 360°
Дальность стрельбы, км: 4

Подвижность:
Тип двигателя: V‑образный 4‑тактный 12‑цилиндровый дизель В‑2ИС
Мощность двигателя, л. с: 520
Скорость по шоссе, км/ч: 37
Скорость по пересечённой местности, км/ч: 10-15
Запас хода по шоссе, км: 240
Запас хода по пересечённой местности, км: 160
Тип подвески: торсионная индивидуальная
Удельное давление на грунт, кг/см²: 0,8
Преодолеваемый подъём, град: 36
Преодолеваемая стенка, м: 1
Преодолеваемый ров, м: 2,5
Преодолеваемый брод, м: 1,3

Необходимое послесловие. Да, в этом обзоре чего-то сильно не хватает. С нашей точки зрения, это видеокомментариев специалиста. Настоящего специалиста. Поэтому в следующий наш визит в Музей отечественной военной истории мы возьмем с собой настоящего эксперта по танкам. На сайте он известен как АлексТВ. Уверены, что как специалисту Алексею будет что сказать.

topwar.ru

ИС-1 — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 18 октября 2013; проверки требуют 57 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 18 октября 2013; проверки требуют 57 правок. Перейти к навигации Перейти к поиску
ИС-1
ИС-1 (1943)
Боевая масса, т 44,2
Компоновочная схема классическая
Экипаж, чел. 4
История
Годы разработки 1943
Годы производства 1943—1944
Количество выпущенных, шт. 107
Размеры
Длина корпуса, мм 6770
Длина с пушкой вперёд, мм 8560
Ширина, мм 3070
Высота, мм 2740
Клиренс, мм 465
Бронирование
Тип брони гомогенная катаная средней твёрдости + литой лоб
Лоб корпуса (верх), мм/град. 120/30° и 60/78°
Лоб корпуса (низ), мм/град. 100/−30°
Борт корпуса, мм/град. 90-120/0°
Корма корпуса (верх), мм/град.

ru.wikipedia.org

Тяжелый танк ИС-2. История создания (СССР) - Вторая мировая война - Танки - Бронетехника

Без преувеличения можно утверждать, что тяжелый танк ИС-2 ведет свою родословную от танков КВ-1 и КВ-13: первый танк достаточно хорошо известен; о втором до настоящего времени можно было почерпнуть сведения, порой противоречивые, лишь из двух-трех изданий, посвященных истории СКБ-2 Кировского завода. Поэтому необходимо рассказать об этой боевой машине поподробнее.

КВ-13 (объект 233) стал первой крупной самостоятельной работой Опытного танкового завода, созданного в марте 1942 года в Челябинске на базе СКБ-2. Ведущим конструктором проекта был назначен Н.В.Цейц, только что освобожденный из заключения. В конструкторскую группу входили также К.И.Кузьмин (корпус), Н.М.Синев (башня), С.В.Мицкевич (ходовая часть) и Г.Н.Москвин (общая компоновка). КВ-13 создавался в рамках идеи универсального танка, соответствовавшего по массе среднему, а по защите - тяжелому. Особенностью проекта являлось широкое применение броневого литья. Литыми были выполнены не только башня, но и основные элементы корпуса - носовая часть, подбашенная коробка, блок кормы корпуса. Это позволило уменьшить внутренние неиспользуемые объемы, дифференцировать бронезащиту и в итоге сократить потребность в бронелисте. Последнее обстоятельство было весьма важным, особенно в свете распоряжения ГКО от 23 февраля 1942 года, которым предписывалось всячески экономить броневой прокат.

Спроектировали и изготовили первый образец машины в чрезвычайно короткие сроки, и в мае 1942 года он поступил на заводские испытания. Масса танка составляла 31,7 т. Вооружение - 76-мм пушка ЗИС-5 и спаренный пулемет ДТ. Толщина лобовой брони корпуса достигала 120, а башни - 85 мм. Двигатель В-2К максимальной мощностью 600 л.с. позволял развивать скорость до 55 км/ч. Элементы ходовой части, включая гусеницу, взяли у Т-34, а опорные катки позаимствовали от КВ. На КВ-13 был применен подковообразный усовершенствованный радиатор по типу установленного ранее на легком танке Т-50 (вариант Кировского завода), что дало возможность более плотно скомпоновать моторное отделение и значительно повысить коэффициент использования воздуха, нагнетаемого вентилятором. Оригинальной конструкции девятискоростная коробка передач с тройным демультипликатором устанавливалась соосно с планетарными бортовыми редукторами.

Испытания первого образца КВ-13 выявили ряд недостатков - трудность обеспечения разгонных характеристик коробки передач, разрушение опорных катков и траков ходовой части, спадание гусениц на поворотах и т.д. В разгар испытаний в июле 1942 года скоропостижно скончался Н.В.Цейц, и ведущим конструктором по машине был назначен Н.Ф.Шашмурин. По его инициативе на КВ-13 установили коробку передач, разработанную Ф.А.Маришкиным для KB-1с, и узлы ходовой части от этого танка. Однако и в таком виде танк испытаний не выдержал, после чего интерес заказчика к нему заметно уменьшился. Несмотря на это, на Опытном танковом заводе с декабря 1942 года началась сборка, впрочем довольно вялая, двух новых вариантов танка КВ-13.

От первого образца для этих машин позаимствовали разве что корпус, торсионную подвеску и пятикатковую ходовую часть. Башни и многие другие агрегаты спроектировали заново. Особенностью трансмиссии стали двухступенчатые планетарные механизмы поворота, разработанные А.И.Благонравовым. Была усовершенствована система охлаждения, в гусеничном движителе использовались только агрегаты танка KB-1с, при этом гусеничную цепь облегчили за счет применения нечетных безгребневых траков.

Самое непосредственное влияние на темпы изготовления этих машин оказало появление осенью - зимой 1942-1943 годов на советско-германском фронте новых немецких тяжелых танков "Тигр". Постановлением ГКО № 2943сс от 24 февраля 1943 года Челябинскому Кировскому заводу и заводу № 100 НКТП (так к этому времени стал именоваться Опытный танковый завод) предписывалось изготовить и предъявить на госиспытания два опытных образца танков "Иосиф Сталин" - ИС. В качестве исходных для них и были взяты последние варианты КВ-13. При этом первый, вооруженный 76-мм пушкой ЗИС-5, получил обозначение ИС-1 с сохранением заводского индекса "объект 233", а второй, со 122-мм танковой гаубицей У-11 в башне, заимствованной у опытного тяжелого танка КВ-9, - ИС-2 (объект 234).

Испытания обеих машин проводились в период с 22 марта по 19 апреля 1943 года и прошли в целом удачно. Комиссия признала, что в результате более плотной компоновки, чем у КВ-1с, танки ИС имеют при меньшей массе более сильное бронирование и более высокую скорость движения при равноценном с ним вооружении у ИС-1 и более мощном у ИС-2. Однако отмечались и серьезные дефекты, главным образом в моторно-трансмиссионной установке и ходовой части. На мягком грунте танки испытывали большое сопротивление движению за счет прогиба звеньев гусеницы в межкатковое пространство-большее, чем у КВ-1с. Комиссия рекомендовала предусмотреть на следующих образцах ИС увеличение числа опорных катков.

Параллельно с испытаниями на ЧКЗ, на заводе № 100 и основных предприятиях-смежниках - УЗТМ и заводе № 200 - полным ходом развернулась подготовка к серийному производству новых боевых машин. Но дальнейшие события заставили внести в нее весьма существенные коррективы. В начале апреля были получены достоверные данные о броневой защите "Тигра", и уже 15 апреля вышло постановление ГКО № 3187сс, которое обязывало Наркомат вооружения создать мощные танковые пушки, способные бороться с новой техникой врага.

В конце апреля на НИИБТПолигоне в подмосковной Кубинке расстрелу из различных артсистем подвергли единственный трофейный "Тигр". В результате выяснилось, что наиболее эффективное средство борьбы с ним - 85-мм зенитная пушка 52-К обр.1939 г., которая с дистанции до 1000 м пробивала его 100-мм броню. Постановление ГКО № 3289сс от 5 мая 1943 года "Об усилении артиллерийского вооружения танков и самоходных установок" ориентировало конструкторские бюро на баллистику этой пушки. В соответствии с этим постановлением Центральному артиллерийскому конструкторскому бюро - ЦАКБ (начальник - В.Г.Грабин) и КБ завода № 9 (главный конструктор Ф.Ф.Петров) предписывалось разработать и установить на двух танках КВ-1с и двух опытных танках ИС 85-мм пушки с баллистикой зенитного орудия 52-К.

В первой половине июня все четыре пушки -две С-31 ЦАКБ и две Д-5Т завода № 9 - были готовы. С-31 разработали путем наложения 85-мм ствола на люльку 76-мм серийной танковой пушки ЗИС-5, что могло существенно облегчить ее производство. Что касается Д-5Т, то она представляла собой вариант пушки Д-5С, разработанной для самоходно-артиллерийской установки СУ-85, и отличалась малой массой и небольшой длиной отката.

Уже в ходе эскизных проработок компоновки танка ИС с 85-мм пушкой выяснилось, что при диаметре башенного погона в свету 1535 мм установить такое орудие без резкого ухудшения условий работы экипажа не представляется возможным. Поэтому погон решили расширить до 1800мм за счет увеличения объема боевого отделения и, соответственно, длины танка на 420 мм. Поскольку длина корпуса между вторым и третьим опорными катками существенно возросла, в ходовую часть танка пришлось добавить шестой опорный каток (на каждый борт). Под увеличенный диаметр погона на заводе № 200 отлили новую башню. Все эти изменения привели к росту массы танка до 44 т, снижению удельной мощности и ухудшению динамических характеристик. Такова была плата за более мощное вооружение. Танк с 85-мм пушкой получил обозначение объект 237. Два опытных ИСа, №1 -с пушкой С-31 и № 2- с Д-5Т, были готовы в начале июля 1943 года.

Одновременно с работой над объектом 237 на ЧКЗ изготовили и два эскизных проекта установки 85-мм пушки на танк KB-1с. Первый вариант - объект 238 - представлял собой серийный КВ-1с с пушкой С-31 в штатной башне, второй - объект 239 - получил башню от объекта 237 с пушкой Д-5Т.

В июле 1943 года проходили сравнительные испытания всех четырех танков. На основании полученных результатов предпочтение отдали пушке Д-5Т и объектам 237 и 239, которые с этого момента начали именоваться ИС-85 и КВ-85 соответственно. Из-за крайней стесненности боевого отделения и невозможности нормальной работы в нем экипажа объект 238 забраковали.

31 июля в Кубинку на НИИБТПолигон для прохождения госиспытаний прибыли танки КВ-85 и ИС-85. Технику сопровождали 28 специалистов во главе с главным инженером завода № 100 Н.М.Синевым. Испытания начались 2 августа и проводились комиссией под председательством начальника Технического управления ГБТУ Красной Армии генерал-майора С.А.Афонина. Артиллерийские испытания проходили на Гороховецком артиллерийском полигоне. По их результатам комиссия рекомендовала оба образца к принятию на вооружение. Затем танки разместили на станции Черкизово в цехах эвакуированного завода № 37. 8 августа колонна опытных боевых машин прошла по улицам Москвы в Кремль, где они были осмотрены Сталиным, Молотовым, Ворошиловым, Берия, Федоренко, Малышевым и др. Интересно отметить, что перед показом из машин удалили всех членов экипажа (за исключением механиков-водителей), заменив их сотрудниками НКВД.

4 сентября 1943 года постановлением ГКО № 4043сс тяжелый танк ИС-85 приняли на вооружение Красной Армии. Этим же постановлением Опытный завод № 100 обязывали спроектировать, изготовить и испытать совместно с Техуправлением ГБТУ до 15 октября 1943 года танк ИС, вооруженный пушкой калибра 122 мм, а до 1 ноября - на его базе артсамоход ИС-152.

Из сказанного следует, что вопреки широко распространенной в литературе версии танк ИС-2 со 122-мм пушкой и артсамоход ИСУ-152 в ходе вышеупомянутого показа Сталину не демонстрировались. За ИС-2, по-видимому, авторы принимали ИС № 2 (то есть вооруженный пушкой Д-5Т) и САУ СУ-152 (КВ-14), но с усовершенствованной системой вентиляции боевого отделения.

Стоит отметить, что госкомиссия разработала ряд предложений по усовершенствованию конструкции танка ИС, часть из которых - под явным влиянием зарубежного опыта. К последним относятся предложения спроектировать и испытать гидравлический механизм поворота башни и турельную зенитно-пулеметную установку на люке командирской башенки, разработать установку в башне казнозарядного 50мм миномета для самозащиты и запуска сигнальных ракет. Предлагалось также спроектировать люльку, пригодную для установки 85-, 100-, 122- и 152-мм пушек.

Первым идею вооружения ИСа орудием более крупного калибра, чем 85 мм, высказал директор и главный конструктор завода № 100 Ж.Я.Котин. В начале августа 1943 года, изучая итоги Курской битвы, он обратил внимание на то, что из всех артсистем наиболее успешно боролась с "тиграми" 122-мм корпусная пушка обр.1931/37 г. (А-19). К такому же выводу пришли и конструкторы завода № 9, где был разработан и изготовлен опытный образец тяжелого противотанкового орудия Д-2 путем наложения ствола с баллистикой пушки А-19 на лафет 122-мм дивизионной гаубицы М-30. Использовать это мощное орудие предполагалось в первую очередь для борьбы с тяжелыми танками противника. Но коль скоро ствол такой пушки был вмонтирован в люльку и лафет М-30 и орудие Д-2 успешно прошло испытания, реальной стала идея установки ствола А-19 в тяжелый танк с применением круглой люльки, противооткатных устройств и подъемного механизма от опытной танковой 122-мм гаубицы У-11, как это было сделано при создании 85-мм пушек Д-5Т и Д-5С. Правда, это было возможно только при условии введения в конструкцию орудия дульного тормоза.

Получив с завода № 100 необходимую документацию, в КБ завода № 9 быстро выполнили эскизный проект компоновки А-19 в башне танка ИС-85, который Ж.Я.Котин повез в Москву. Он очень понравился наркому танковой промышленности В.А.Малышеву и был одобрен И.В.Сталиным. Постановлением ГКО № 4479сс от 31 октября 1943 года танк ИС со 122-мм пушкой был принят на вооружение Красной Армии. При этом заводу № 9 предписывалось изготовить к 11 ноября 1943 года танковый вариант орудия А-19 с поршневым затвором и предъявить его на испытания стрельбой к 27 ноября. Одновременно приказывалось оснастить это орудие клиновым затвором и начать его выпуск с 1944 года. Было разрешено также и изготовление опытных образцов 100-мм пушек для вооружения танка ИС.

Первый образец пушки "А-19 танковая" изготовили 12 ноября - в люльку Д-5Т установили ствол пушки Д-2, снятый с лафета М-30, с дополнительной обточкой его направляющей части до диаметра люльки; с орудия Д-2 позаимствовали и Т-образный дульный тормоз.

Государственные испытания танка ИС-122 (объект 240) прошли очень быстро и, в общем, успешно. После чего его перебросили на один из подмосковных полигонов, на котором из 122-мм пушки с дистанции 1500 м в присутствии К.Е.Ворошилова был сделан выстрел по пустому уже расстрелянному трофейному немецкому танку "Пантера". Снаряд, пробив бортовую броню развернутой вправо башни, уда

рил в противоположный лист, оторвал его по сварке и отбросил на несколько метров. В ходе испытания у пушки А-19 разорвало Т-образный дульный тормоз, при этом Ворошилов едва не погиб. После этого дульный тормоз заменили на другой - двухкамерный, немецкого типа.

Первые серийные танки ИС-85 были изготовлены в октябре 1943 года, а ИС-122 - в декабре. Параллельно со сборкой ИСов в цехах ЧКЗ вплоть до конца года продолжался выпуск танков КВ-85. В январе 1944 года цехи ЧКЗ покинули последние 40 ИС-85, после чего из его ворот во все возрастающих количествах выходили только ИС-122, оснащенные уже новым 122-мм орудием Д-25Т с клиновым полуавтоматическим затвором, за счет которого удалось немного повысить скорострельность (с 1 - 1,5 до 1,5-2 выстр/мин). С марта 1944 года дульный тормоз немецкого типа заменили более эффективным - конструкции ЦАКБ. С этого же времени танки ИС-85 были переименованы в ИС-1, а ИС-122-в ИС-2.

Однако вопрос вооружения танка ИС-2 не был закрыт полностью. Военных не устраивали ни низкая скорострельность, ни малый боекомплект - 28 выстрелов раздельного заряжания - нового тяжелого танка. Для сравнения: боекомплект ИС-1 состоял из 59 выстрелов, а КВ-1с - из 114. Кроме того, уже после первых столкновений ИС-2 с тяжелыми танками противника выяснилось, что штатный 122мм остроголовый бронебойный снаряд БР-471 способен пробить лобовую броню "Пантеры" лишь с дистанции 600-700 м. Более слабая лобовая броня "Тигра" поражалась с расстояния 1200 м, но попасть с такой дистанции в немецкий танк могли только хорошо подготовленные опытные наводчики. При обстреле немецких танков мощными осколочно-фугасными гранатами ОФ-471 у ИС-2 имело место растрескивание сварных швов и даже отрыв лобового листа по сварке. Первые результаты боевого их использования, подтвердившиеся, кстати сказать, и стрельбовыми испытаниями танка на полигоне в Кубинке в январе 1944 года, заставили конструкторов искать новые решения.

27 декабря 1943 года вышло постановление ГКО № 4851 о вооружении танка ИС пушками большой мощности, и с февраля 1944 года началось проектирование трех машин - ИС-3, ИС-4 и ИС-5 (не путать с одноименными послевоенными танками).

Танк ИС-3 (объект 244) представлял собой танк ИС-1 с установленной вместо штатного орудия пушкой большой мощности Д-5Т-85БМ с начальной скоростью снаряда 900 м/с. Монтаж пушки никаких переделок за собой не повлек, поскольку все установочные размеры остались прежними. На объекте 244 испытывался новый ломающийся телескопический прицел ПТ-8, а также ряд опытных узлов двигателя и трансмиссии, в частности - синхронизаторы 3 - 4-й и 7 - 8-й передач, которые позволяли сократить время на их переключение и облегчали управление машиной. Испытания 244-го продолжались до конца марта 1944 года и закончились неудачей по причине недостаточной прочности ствола орудия.

Танки ИС-4 и ИС-5 более известны под своим первоначальным индексом ИС-100. Решение ГКО предусматривало изготовление только одного танка, вооруженного 100-мм орудием С-34 ЦАКБ с баллистикой морской пушки Б-34. Однако установка такого орудия требовала перекомпоновки боевого отделения и отливки новой башни, что не слишком понравилось ни танкостроителям, ни военным. В этот момент свою 100-мм пушку для ИСа предложило ОКБ завода № 9. Как и 85-мм Д-5Т, новое орудие, получившее индекс Д-10Т, было разработано на базе самоходной пушки того же калибра. В отличие от С-34 оно устанавливалось в штатную башню без особых переделок. С 12 марта по 6 апреля 1944 года танк ИС-4 (объект 245) проходил государственные полигонные испытания, которые он не выдержал и был возвращен на завод для доработки полуавтоматики пушки и некоторых других элементов. В результате на танк установили пушку Д-10Т с новой полуавтоматикой, более мощный вентилятор боевого отделения, изменили наклон боеукладки в нише башни и т.д. Пушка имела начальную скорость снаряда 900 м/с. В боекомплект входили 30 унитарных выстрелов с бронебойными и осколочно-фугасными снарядами массой 15,6 кг.

Пушка С-34 поступила с завода № 92 на завод № 100 не 20 февраля, как это предусматривалось планом, а лишь в начале апреля 1944 года. Затянулось и изготовление новой башни. В отличие от своего конкурента, ИС-5 имел перевернутую маск-установку, из-за необходимости размещения наводчика справа. На правую сторону башни была перенесена и командирская башенка с рабочим местом командира танка. Заряжающий в этой машине располагался слева от орудия. Помимо трех членов экипажа в башне планировалось разместить также механический досылатель, а впоследствии установить стабилизатор прицела. В результате всех этих доводок тяжелый танк ИС-5 (объект 248) был изготовлен заводом № 100 только в июне 1944 года.

С 1 по 6 июля на Гороховецком полигоне проходили совместные испытания танков ИС-4 и ИС-5, в ходе которых военные отвергли первый и предложили доработать второй. К октябрю в башне ИС-5 появился досылатель и прицел, стабилизированный в вертикальной плоскости. Боекомплект довели до 39 выстрелов. Место командира перенесли еще дальше к правому борту, дабы откатывающаяся при выстрелах казенная часть пушки не могла его задеть. Испытания подтвердили значительно возросшие боевые качества танка. По скорострельности он значительно превосходил все известные тяжелые танки, не было ему равных и по бронепробиваемости снарядов и точности стрельбы с ходу. Однако развертывание серийного производства тяжелого танка со 100-мм пушкой сочли нецелесообразным. Конструкторам-артиллеристам было предложено разработать для 122-мм пушки Д-25Т новый снаряд с большей бронепробиваемостью. Такой снаряд, бронебойный тупоголовый с баллистическим наконечником БР-471Б, появился весной 1945 года, но в боекомплекты тяжелых танков начал поступать практически уже после войны.

Впрочем, с осени 1944 года вопрос об увеличении бронепробиваемости снарядов отпал сам собой. Пушка Д-25Т внезапно начала прекрасно поражать немецкие танки. В донесениях из частей встречались описания случаев, когда 122-мм снаряд БР-471, пущенный с дистанции более 2500 м, рикошетируя от лобовой брони "Пантеры", оставлял в ней громадные проломы. Это объяснялось тем, что с лета 1944 года немцы, ввиду острого недостатка марганца, начали использовать высокоуглеродистую броню, легированную никелем и отличавшуюся повышенной хрупкостью, особенно в местах сварных швов.

Первые боевые столкновения с танками противника выявили и недостаточное бронирование лобовой части корпуса ИСов. В начале 1944 года бронестойкость корпуса пытались повысить, закаливая его на очень высокую твердость, но на практике это привело к резкому увеличению корпусных деталей. При обстреле на полигоне танка ИС выпуска марта 1944 года из 76-мм пушки ЗИС-3 с дистанции 500 - 600 м его броня проламывалась со всех сторон, причем основная часть бронебойных снарядов за броню не проникала, но вызывала образование больших масс вторичных осколков. Этим фактом также во многом объясняются значительные потери танков ИС-85 и ИС-122 в боях зимы - весны 1944 года.


Варианты дульных тормозов пушки Д-25Т

В феврале 1944 года ЦНИИ-48 получил задание на проведение НИР по теме "Исследование бронестойкости корпуса тяжелого танка ИС". Проведенная работа показала, что при существующей форме лобовой части корпуса он будет гарантирован от пробития немецкими 75- и 88-мм снарядами лишь в случае применения брони толщиной не менее 145- 150 мм (то есть на 20 - 30 мм больше штатной). По рекомендации ЦНИИ-48 были изменены режимы закалки, а также конструкция лобовой части корпуса.

Новый корпус, с так называемым "спрямленным" носом, сохранил прежнюю толщину брони. Из лобового листа изъяли люк-пробку механика-водителя, существенно снижавшую его прочность. Сам лист расположили под углом 60° к вертикали, что обеспечило при курсовых углах обстрела ±30° непробитие его из 88-мм немецкой танковой пушки KwK 36 даже при стрельбе в упор. Уязвимым местом оставался нижний лобовой лист, имевший угол наклона 30° к вертикали. Для придания ему большего угла наклона требовалось существенное изменение конструкции отделения управления. Однако, учитывая, что вероятность попадания в нижний лобовой лист меньше, чем в другие части корпуса, его решили не трогать. С целью усиления бронезащиты нижнего лобового листа с 15 июля 1944 года на нем между буксирными крюками начали размещать укладку запасных траков. "Уралмашза-вод" перешел на выпуск бронекорпу-сов со "спрямленным" сварным носом в мае 1944 года, а завод № 200 начал выпускать такие же корпуса, но с литым носом с июня 1944 года. Впрочем, некоторое время танки со старыми и новыми корпусами выпускались параллельно, до полного израсходования задела.

Бронепробиваемость
122-мм снарядов*
Дальность, м 500 1000 2000
БР-471 150/122 138/113 118/96
БР-471Б 157/128 147/120 129/105
* В числителе указана толщина пробиваемой брони
при угле встречи 90 град, в знаменателе - при угле
встречи 60 град.

bronetexnika.moy.su

Тяжелый танк ИС-2. История создания

Заживо сгоревшим в танках посвящается...

Без преувеличения можно утверждать, что тяжелый танк ИС-2 ведет свою родословную от танков КВ-1 и КВ-13: первый танк достаточно хорошо известен; о втором до настоящего времени можно было почерпнуть сведения, порой противоречивые, лишь из двух-трех изданий, посвященных истории СКБ-2 Кировского завода. Поэтому необходимо рассказать об этой боевой машине поподробнее.

КВ-13 (объект 233) стал первой крупной самостоятельной работой Опытного танкового завода, созданного в марте 1942 года в Челябинске на базе СКБ-2. Ведущим конструктором проекта был назначен Н.В.Цейц, только что освобожденный из заключения. В конструкторскую группу входили также К.И.Кузьмин (корпус), Н.М.Синев (башня), С.В.Мицкевич (ходовая часть) и Г.Н.Москвин (общая компоновка). КВ-13 создавался в рамках идеи универсального танка, соответствовавшего по массе среднему, а по защите - тяжелому. Особенностью проекта являлось широкое применение броневого литья. Литыми были выполнены не только башня, но и основные элементы корпуса - носовая часть, подбашенная коробка, блок кормы корпуса. Это позволило уменьшить внутренние неиспользуемые объемы, дифференцировать бронезащиту и в итоге сократить потребность в бронелисте. Последнее обстоятельство было весьма важным, особенно в свете распоряжения ГКО от 23 февраля 1942 года, которым предписывалось всячески экономить броневой прокат.

Спроектировали и изготовили первый образец машины в чрезвычайно короткие сроки, и в мае 1942 года он поступил на заводские испытания. Масса танка составляла 31,7 т. Вооружение - 76-мм пушка ЗИС-5 и спаренный пулемет ДТ. Толщина лобовой брони корпуса достигала 120, а башни - 85 мм. Двигатель В-2К максимальной мощностью 600 л.с. позволял развивать скорость до 55 км/ч. Элементы ходовой части, включая гусеницу, взяли у Т-34, а опорные катки позаимствовали от КВ. На КВ-13 был применен подковообразный усовершенствованный радиатор по типу установленного ранее на легком танке Т-50 (вариант Кировского завода), что дало возможность более плотно скомпоновать моторное отделение и значительно повысить коэффициент использования воздуха, нагнетаемого вентилятором. Оригинальной конструкции девятискоростная коробка передач с тройным демультипликатором устанавливалась соосно с планетарными бортовыми редукторами.

Испытания первого образца КВ-13 выявили ряд недостатков - трудность обеспечения разгонных характеристик коробки передач, разрушение опорных катков и траков ходовой части, спадание гусениц на поворотах и т.д. В разгар испытаний в июле 1942 года скоропостижно скончался Н.В.Цейц, и ведущим конструктором по машине был назначен Н.Ф.Шашмурин. По его инициативе на КВ-13 установили коробку передач, разработанную Ф.А.Маришкиным для KB-1с, и узлы ходовой части от этого танка. Однако и в таком виде танк испытаний не выдержал, после чего интерес заказчика к нему заметно уменьшился. Несмотря на это, на Опытном танковом заводе с декабря 1942 года началась сборка, впрочем довольно вялая, двух новых вариантов танка КВ-13.

От первого образца для этих машин позаимствовали разве что корпус, торсионную подвеску и пятикатковую ходовую часть. Башни и многие другие агрегаты спроектировали заново. Особенностью трансмиссии стали двухступенчатые планетарные механизмы поворота, разработанные А.И.Благонравовым. Была усовершенствована система охлаждения, в гусеничном движителе использовались только агрегаты танка KB-1с, при этом гусеничную цепь облегчили за счет применения нечетных безгребневых траков.

Самое непосредственное влияние на темпы изготовления этих машин оказало появление осенью - зимой 1942-1943 годов на советско-германском фронте новых немецких тяжелых танков "Тигр". Постановлением ГКО № 2943сс от 24 февраля 1943 года Челябинскому Кировскому заводу и заводу № 100 НКТП (так к этому времени стал именоваться Опытный танковый завод) предписывалось изготовить и предъявить на госиспытания два опытных образца танков "Иосиф Сталин" - ИС. В качестве исходных для них и были взяты последние варианты КВ-13. При этом первый, вооруженный 76-мм пушкой ЗИС-5, получил обозначение ИС-1 с сохранением заводского индекса "объект 233", а второй, со 122-мм танковой гаубицей У-11 в башне, заимствованной у опытного тяжелого танка КВ-9, - ИС-2 (объект 234).

Испытания обеих машин проводились в период с 22 марта по 19 апреля 1943 года и прошли в целом удачно. Комиссия признала, что в результате более плотной компоновки, чем у КВ-1с, танки ИС имеют при меньшей массе более сильное бронирование и более высокую скорость движения при равноценном с ним вооружении у ИС-1 и более мощном у ИС-2. Однако отмечались и серьезные дефекты, главным образом в моторно-трансмиссионной установке и ходовой части. На мягком грунте танки испытывали большое сопротивление движению за счет прогиба звеньев гусеницы в межкатковое пространство-большее, чем у КВ-1с. Комиссия рекомендовала предусмотреть на следующих образцах ИС увеличение числа опорных катков.

Параллельно с испытаниями на ЧКЗ, на заводе № 100 и основных предприятиях-смежниках - УЗТМ и заводе № 200 - полным ходом развернулась подготовка к серийному производству новых боевых машин. Но дальнейшие события заставили внести в нее весьма существенные коррективы. В начале апреля были получены достоверные данные о броневой защите "Тигра", и уже 15 апреля вышло постановление ГКО № 3187сс, которое обязывало Наркомат вооружения создать мощные танковые пушки, способные бороться с новой техникой врага.

В конце апреля на НИИБТПолигоне в подмосковной Кубинке расстрелу из различных артсистем подвергли единственный трофейный "Тигр". В результате выяснилось, что наиболее эффективное средство борьбы с ним - 85-мм зенитная пушка 52-К обр.1939 г., которая с дистанции до 1000 м пробивала его 100-мм броню. Постановление ГКО № 3289сс от 5 мая 1943 года "Об усилении артиллерийского вооружения танков и самоходных установок" ориентировало конструкторские бюро на баллистику этой пушки. В соответствии с этим постановлением Центральному артиллерийскому конструкторскому бюро - ЦАКБ (начальник - В.Г.Грабин) и КБ завода № 9 (главный конструктор Ф.Ф.Петров) предписывалось разработать и установить на двух танках КВ-1с и двух опытных танках ИС 85-мм пушки с баллистикой зенитного орудия 52-К.

В первой половине июня все четыре пушки -две С-31 ЦАКБ и две Д-5Т завода № 9 - были готовы. С-31 разработали путем наложения 85-мм ствола на люльку 76-мм серийной танковой пушки ЗИС-5, что могло существенно облегчить ее производство. Что касается Д-5Т, то она представляла собой вариант пушки Д-5С, разработанной для самоходно-артиллерийской установки СУ-85, и отличалась малой массой и небольшой длиной отката.

Уже в ходе эскизных проработок компоновки танка ИС с 85-мм пушкой выяснилось, что при диаметре башенного погона в свету 1535 мм установить такое орудие без резкого ухудшения условий работы экипажа не представляется возможным. Поэтому погон решили расширить до 1800мм за счет увеличения объема боевого отделения и, соответственно, длины танка на 420 мм. Поскольку длина корпуса между вторым и третьим опорными катками существенно возросла, в ходовую часть танка пришлось добавить шестой опорный каток (на каждый борт). Под увеличенный диаметр погона на заводе № 200 отлили новую башню. Все эти изменения привели к росту массы танка до 44 т, снижению удельной мощности и ухудшению динамических характеристик. Такова была плата за более мощное вооружение. Танк с 85-мм пушкой получил обозначение объект 237. Два опытных ИСа, №1 -с пушкой С-31 и № 2- с Д-5Т, были готовы в начале июля 1943 года.

Одновременно с работой над объектом 237 на ЧКЗ изготовили и два эскизных проекта установки 85-мм пушки на танк KB-1с. Первый вариант - объект 238 - представлял собой серийный КВ-1с с пушкой С-31 в штатной башне, второй - объект 239 - получил башню от объекта 237 с пушкой Д-5Т.

В июле 1943 года проходили сравнительные испытания всех четырех танков. На основании полученных результатов предпочтение отдали пушке Д-5Т и объектам 237 и 239, которые с этого момента начали именоваться ИС-85 и КВ-85 соответственно. Из-за крайней стесненности боевого отделения и невозможности нормальной работы в нем экипажа объект 238 забраковали.

31 июля в Кубинку на НИИБТПолигон для прохождения госиспытаний прибыли танки КВ-85 и ИС-85. Технику сопровождали 28 специалистов во главе с главным инженером завода № 100 Н.М.Синевым. Испытания начались 2 августа и проводились комиссией под председательством начальника Технического управления ГБТУ Красной Армии генерал-майора С.А.Афонина. Артиллерийские испытания проходили на Гороховецком артиллерийском полигоне. По их результатам комиссия рекомендовала оба образца к принятию на вооружение. Затем танки разместили на станции Черкизово в цехах эвакуированного завода № 37. 8 августа колонна опытных боевых машин прошла по улицам Москвы в Кремль, где они были осмотрены Сталиным, Молотовым, Ворошиловым, Берия, Федоренко, Малышевым и др. Интересно отметить, что перед показом из машин удалили всех членов экипажа (за исключением механиков-водителей), заменив их сотрудниками НКВД.

4 сентября 1943 года постановлением ГКО № 4043сс тяжелый танк ИС-85 приняли на вооружение Красной Армии. Этим же постановлением Опытный завод № 100 обязывали спроектировать, изготовить и испытать совместно с Техуправлением ГБТУ до 15 октября 1943 года танк ИС, вооруженный пушкой калибра 122 мм, а до 1 ноября - на его базе артсамоход ИС-152.

Из сказанного следует, что вопреки широко распространенной в литературе версии танк ИС-2 со 122-мм пушкой и артсамоход ИСУ-152 в ходе вышеупомянутого показа Сталину не демонстрировались. За ИС-2, по-видимому, авторы принимали ИС № 2 (то есть вооруженный пушкой Д-5Т) и САУ СУ-152 (КВ-14), но с усовершенствованной системой вентиляции боевого отделения.

Стоит отметить, что госкомиссия разработала ряд предложений по усовершенствованию конструкции танка ИС, часть из которых - под явным влиянием зарубежного опыта. К последним относятся предложения спроектировать и испытать гидравлический механизм поворота башни и турельную зенитно-пулеметную установку на люке командирской башенки, разработать установку в башне казнозарядного 50мм миномета для самозащиты и запуска сигнальных ракет. Предлагалось также спроектировать люльку, пригодную для установки 85-, 100-, 122- и 152-мм пушек.

Первым идею вооружения ИСа орудием более крупного калибра, чем 85 мм, высказал директор и главный конструктор завода № 100 Ж.Я.Котин. В начале августа 1943 года, изучая итоги Курской битвы, он обратил внимание на то, что из всех артсистем наиболее успешно боролась с "тиграми" 122-мм корпусная пушка обр.1931/37 г. (А-19). К такому же выводу пришли и конструкторы завода № 9, где был разработан и изготовлен опытный образец тяжелого противотанкового орудия Д-2 путем наложения ствола с баллистикой пушки А-19 на лафет 122-мм дивизионной гаубицы М-30. Использовать это мощное орудие предполагалось в первую очередь для борьбы с тяжелыми танками противника. Но коль скоро ствол такой пушки был вмонтирован в люльку и лафет М-30 и орудие Д-2 успешно прошло испытания, реальной стала идея установки ствола А-19 в тяжелый танк с применением круглой люльки, противооткатных устройств и подъемного механизма от опытной танковой 122-мм гаубицы У-11, как это было сделано при создании 85-мм пушек Д-5Т и Д-5С. Правда, это было возможно только при условии введения в конструкцию орудия дульного тормоза.

Получив с завода № 100 необходимую документацию, в КБ завода № 9 быстро выполнили эскизный проект компоновки А-19 в башне танка ИС-85, который Ж.Я.Котин повез в Москву. Он очень понравился наркому танковой промышленности В.А.Малышеву и был одобрен И.В.Сталиным. Постановлением ГКО № 4479сс от 31 октября 1943 года танк ИС со 122-мм пушкой был принят на вооружение Красной Армии. При этом заводу № 9 предписывалось изготовить к 11 ноября 1943 года танковый вариант орудия А-19 с поршневым затвором и предъявить его на испытания стрельбой к 27 ноября. Одновременно приказывалось оснастить это орудие клиновым затвором и начать его выпуск с 1944 года. Было разрешено также и изготовление опытных образцов 100-мм пушек для вооружения танка ИС.

Первый образец пушки "А-19 танковая" изготовили 12 ноября - в люльку Д-5Т установили ствол пушки Д-2, снятый с лафета М-30, с дополнительной обточкой его направляющей части до диаметра люльки; с орудия Д-2 позаимствовали и Т-образный дульный тормоз.

Государственные испытания танка ИС-122 (объект 240) прошли очень быстро и, в общем, успешно. После чего его перебросили на один из подмосковных полигонов, на котором из 122-мм пушки с дистанции 1500 м в присутствии К.Е.Ворошилова был сделан выстрел по пустому уже расстрелянному трофейному немецкому танку "Пантера". Снаряд, пробив бортовую броню развернутой вправо башни, уда

рил в противоположный лист, оторвал его по сварке и отбросил на несколько метров. В ходе испытания у пушки А-19 разорвало Т-образный дульный тормоз, при этом Ворошилов едва не погиб. После этого дульный тормоз заменили на другой - двухкамерный, немецкого типа.

Первые серийные танки ИС-85 были изготовлены в октябре 1943 года, а ИС-122 - в декабре. Параллельно со сборкой ИСов в цехах ЧКЗ вплоть до конца года продолжался выпуск танков КВ-85. В январе 1944 года цехи ЧКЗ покинули последние 40 ИС-85, после чего из его ворот во все возрастающих количествах выходили только ИС-122, оснащенные уже новым 122-мм орудием Д-25Т с клиновым полуавтоматическим затвором, за счет которого удалось немного повысить скорострельность (с 1 - 1,5 до 1,5-2 выстр/мин). С марта 1944 года дульный тормоз немецкого типа заменили более эффективным - конструкции ЦАКБ. С этого же времени танки ИС-85 были переименованы в ИС-1, а ИС-122-в ИС-2.

Однако вопрос вооружения танка ИС-2 не был закрыт полностью. Военных не устраивали ни низкая скорострельность, ни малый боекомплект - 28 выстрелов раздельного заряжания - нового тяжелого танка. Для сравнения: боекомплект ИС-1 состоял из 59 выстрелов, а КВ-1с - из 114. Кроме того, уже после первых столкновений ИС-2 с тяжелыми танками противника выяснилось, что штатный 122мм остроголовый бронебойный снаряд БР-471 способен пробить лобовую броню "Пантеры" лишь с дистанции 600-700 м. Более слабая лобовая броня "Тигра" поражалась с расстояния 1200 м, но попасть с такой дистанции в немецкий танк могли только хорошо подготовленные опытные наводчики. При обстреле немецких танков мощными осколочно-фугасными гранатами ОФ-471 у ИС-2 имело место растрескивание сварных швов и даже отрыв лобового листа по сварке. Первые результаты боевого их использования, подтвердившиеся, кстати сказать, и стрельбовыми испытаниями танка на полигоне в Кубинке в январе 1944 года, заставили конструкторов искать новые решения.

27 декабря 1943 года вышло постановление ГКО № 4851 о вооружении танка ИС пушками большой мощности, и с февраля 1944 года началось проектирование трех машин - ИС-3, ИС-4 и ИС-5 (не путать с одноименными послевоенными танками).

Танк ИС-3 (объект 244) представлял собой танк ИС-1 с установленной вместо штатного орудия пушкой большой мощности Д-5Т-85БМ с начальной скоростью снаряда 900 м/с. Монтаж пушки никаких переделок за собой не повлек, поскольку все установочные размеры остались прежними. На объекте 244 испытывался новый ломающийся телескопический прицел ПТ-8, а также ряд опытных узлов двигателя и трансмиссии, в частности - синхронизаторы 3 - 4-й и 7 - 8-й передач, которые позволяли сократить время на их переключение и облегчали управление машиной. Испытания 244-го продолжались до конца марта 1944 года и закончились неудачей по причине недостаточной прочности ствола орудия.

Танки ИС-4 и ИС-5 более известны под своим первоначальным индексом ИС-100. Решение ГКО предусматривало изготовление только одного танка, вооруженного 100-мм орудием С-34 ЦАКБ с баллистикой морской пушки Б-34. Однако установка такого орудия требовала перекомпоновки боевого отделения и отливки новой башни, что не слишком понравилось ни танкостроителям, ни военным. В этот момент свою 100-мм пушку для ИСа предложило ОКБ завода № 9. Как и 85-мм Д-5Т, новое орудие, получившее индекс Д-10Т, было разработано на базе самоходной пушки того же калибра. В отличие от С-34 оно устанавливалось в штатную башню без особых переделок. С 12 марта по 6 апреля 1944 года танк ИС-4 (объект 245) проходил государственные полигонные испытания, которые он не выдержал и был возвращен на завод для доработки полуавтоматики пушки и некоторых других элементов. В результате на танк установили пушку Д-10Т с новой полуавтоматикой, более мощный вентилятор боевого отделения, изменили наклон боеукладки в нише башни и т.д. Пушка имела начальную скорость снаряда 900 м/с. В боекомплект входили 30 унитарных выстрелов с бронебойными и осколочно-фугасными снарядами массой 15,6 кг.

Пушка С-34 поступила с завода № 92 на завод № 100 не 20 февраля, как это предусматривалось планом, а лишь в начале апреля 1944 года. Затянулось и изготовление новой башни. В отличие от своего конкурента, ИС-5 имел перевернутую маск-установку, из-за необходимости размещения наводчика справа. На правую сторону башни была перенесена и командирская башенка с рабочим местом командира танка. Заряжающий в этой машине располагался слева от орудия. Помимо трех членов экипажа в башне планировалось разместить также механический досылатель, а впоследствии установить стабилизатор прицела. В результате всех этих доводок тяжелый танк ИС-5 (объект 248) был изготовлен заводом № 100 только в июне 1944 года.

С 1 по 6 июля на Гороховецком полигоне проходили совместные испытания танков ИС-4 и ИС-5, в ходе которых военные отвергли первый и предложили доработать второй. К октябрю в башне ИС-5 появился досылатель и прицел, стабилизированный в вертикальной плоскости. Боекомплект довели до 39 выстрелов. Место командира перенесли еще дальше к правому борту, дабы откатывающаяся при выстрелах казенная часть пушки не могла его задеть. Испытания подтвердили значительно возросшие боевые качества танка. По скорострельности он значительно превосходил все известные тяжелые танки, не было ему равных и по бронепробиваемости снарядов и точности стрельбы с ходу. Однако развертывание серийного производства тяжелого танка со 100-мм пушкой сочли нецелесообразным. Конструкторам-артиллеристам было предложено разработать для 122-мм пушки Д-25Т новый снаряд с большей бронепробиваемостью. Такой снаряд, бронебойный тупоголовый с баллистическим наконечником БР-471Б, появился весной 1945 года, но в боекомплекты тяжелых танков начал поступать практически уже после войны.

Впрочем, с осени 1944 года вопрос об увеличении бронепробиваемости снарядов отпал сам собой. Пушка Д-25Т внезапно начала прекрасно поражать немецкие танки. В донесениях из частей встречались описания случаев, когда 122-мм снаряд БР-471, пущенный с дистанции более 2500 м, рикошетируя от лобовой брони "Пантеры", оставлял в ней громадные проломы. Это объяснялось тем, что с лета 1944 года немцы, ввиду острого недостатка марганца, начали использовать высокоуглеродистую броню, легированную никелем и отличавшуюся повышенной хрупкостью, особенно в местах сварных швов.

Первые боевые столкновения с танками противника выявили и недостаточное бронирование лобовой части корпуса ИСов. В начале 1944 года бронестойкость корпуса пытались повысить, закаливая его на очень высокую твердость, но на практике это привело к резкому увеличению корпусных деталей. При обстреле на полигоне танка ИС выпуска марта 1944 года из 76-мм пушки ЗИС-3 с дистанции 500 - 600 м его броня проламывалась со всех сторон, причем основная часть бронебойных снарядов за броню не проникала, но вызывала образование больших масс вторичных осколков. Этим фактом также во многом объясняются значительные потери танков ИС-85 и ИС-122 в боях зимы - весны 1944 года.


Варианты дульных тормозов пушки Д-25Т

В феврале 1944 года ЦНИИ-48 получил задание на проведение НИР по теме "Исследование бронестойкости корпуса тяжелого танка ИС". Проведенная работа показала, что при существующей форме лобовой части корпуса он будет гарантирован от пробития немецкими 75- и 88-мм снарядами лишь в случае применения брони толщиной не менее 145- 150 мм (то есть на 20 - 30 мм больше штатной). По рекомендации ЦНИИ-48 были изменены режимы закалки, а также конструкция лобовой части корпуса.

Новый корпус, с так называемым "спрямленным" носом, сохранил прежнюю толщину брони. Из лобового листа изъяли люк-пробку механика-водителя, существенно снижавшую его прочность. Сам лист расположили под углом 60° к вертикали, что обеспечило при курсовых углах обстрела ±30° непробитие его из 88-мм немецкой танковой пушки KwK 36 даже при стрельбе в упор. Уязвимым местом оставался нижний лобовой лист, имевший угол наклона 30° к вертикали. Для придания ему большего угла наклона требовалось существенное изменение конструкции отделения управления. Однако, учитывая, что вероятность попадания в нижний лобовой лист меньше, чем в другие части корпуса, его решили не трогать. С целью усиления бронезащиты нижнего лобового листа с 15 июля 1944 года на нем между буксирными крюками начали размещать укладку запасных траков. "Уралмашза-вод" перешел на выпуск бронекорпу-сов со "спрямленным" сварным носом в мае 1944 года, а завод № 200 начал выпускать такие же корпуса, но с литым носом с июня 1944 года. Впрочем, некоторое время танки со старыми и новыми корпусами выпускались параллельно, до полного израсходования задела.

Бронепробиваемость
122-мм снарядов*
Дальность, м 500 1000 2000
БР-471 150/122 138/113 118/96
БР-471Б 157/128 147/120 129/105
* В числителе указана толщина пробиваемой брони
при угле встречи 90 град, в знаменателе - при угле
встречи 60 град.

Что касается башни, то существенно усилить ее бронезащиту не удалось. Спроектированная под 85-мм пушку, она была статически полностью уравновешена. После установки 122-мм орудия момент неуравновешенности достигал 1000 кг/м. Кроме того, тех-задание предполагало увеличение лобовой брони до 130 мм, что привело бы к еще большей неуравновешенности и потребовало бы внедрения нового механизма поворота. Поскольку осуществить эти мероприятия без радикального изменения конструкции башни было нельзя, от них пришлось отказаться.

Вместе с тем в процессе производства облик башни существенно изменился. Башни танков первой серии выпуска 1943 года имели узкую амбразуру. После установки пушки Д-25Т, несмотря на то, что ее люлька была такой же, как и у Д-5Т, пользоваться телескопическим прицелом стало очень неудобно. С мая 1944 года начался выпуск башен с расширенной амбразурой, что позволило сместить прицел влево. Была также увеличена бронезащита маск-установки и толщина нижней части бортов. Командирскую башенку сместили влево на 63 мм, перископический прицел ПТ4-17 изъяли, а на его месте установили прибор наблюдения MK-IV. На командирской башенке появилась зенитная установка крупнокалиберного пулемета ДШК (конструктор - П.П.Исаков). Вплоть до конца войны башня ИСа никаким другим существенным изменениям не подвергалась.

Помимо модернизации танка в процессе серийного производства, на ЧКЗ и заводе № 100 велось проектирование новых перспективных образцов в соответствии с тактико-техническими требованиями, разработанными в ГБТУ в конце 1943 года. В этой связи следует отметить проект тяжелого танка под условным наименованием ИС-2М, разработанный под руководством Н.Ф.Шашмурина весной 1944 года. Компоновочная схема этой машины была необычной. Боевое отделение, башня и трансмиссия располагались в кормовой части танка, моторное отделение - в средней, а отделение управления - в передней. В ходовой части использовались опорные катки большого диаметра без поддерживающих роликов. Передача крутящего момента от двигателя к трансмиссии осуществлялась с помощью карданного вала, проходившего под полом боевого отделения. Расположение башни в кормовой части корпуса не позволяло длинноствольной пушке утыкаться в грунт и облегчало маневрирование танка в узких проходах. Так как в начале лета 1944 года в КБ завода № 100 развернулось проектирование двух вариантов тяжелого танка ИС-6 (объекты 252 и 253), работу над ИС-2М прекратили.

Следует отметить, что опорные штампованные катки большого диаметра, предназначавшиеся для ходовой части объекта 252, испытывались на опытном объекте 244, догруженном до необходимой массы чугунными чушками.

5 августа 1944 года за особые заслуги в деле создания новых образцов тяжелых танков ИС и самоходно-артиллерийских установок завод № 100 был награжден орденом Ленина. В свою очередь, за заслуги в организации производства новых типов танков, САУ и танковых дизелей и оснащения ими Красной Армии Челябинский Кировский завод наградили орденом Красной Звезды. В феврале 1946 года за выдающиеся достижения в деле создания новых образцов бронетанковой техники Ж.Я.Котин, А.С.Ермолаев, Г.Н.Москвин, Н.Ф.Шашмурин, Г.Н.Рыбин, А.С.Шнейдеман, Е.П.Дедов и К.Н.Ильин стали лауреатами Сталинской премии.

В 1945 году производство танков ИС-2 было завершено. Кстати, 10 боевых машин изготовили в Ленинграде в восстановленных цехах Ленинградского Кировского завода.

ИС-2 оставался на вооружении Советской Армии и в послевоенные годы. Планировавшийся ему на смену ИС-3 (объект 703) имел существенные конструктивные недостатки, затруднявшие эксплуатацию танка в войсках. Да и выпустили их сравнительно немного, сняв с производства в 1946 году. Тяжелый танк ИС-4 (объект 701) также оказался сложным в эксплуатации и обслуживании. В то же время ИС-2 вполне устраивал армию как технически надежная и простая в эксплуатации боевая машина. Поэтому ГБТУ приняло решение, начиная с 1957 года, провести при капитальном ремонте конструктивные улучшения этих танков с целью продления срока их службы, а также унификации ряда узлов и агрегатов с узлами и агрегатами других тяжелых танков (тдельные модернизационные мероприятия проводились на танках ИС-2 начиная с 1954 года, в частности, усиление днища под коробкой передач путем приварки броневой накладки толщиной 16-20 мм).

В дальнейшем на ИС-2 установили двигатель В-54К-ИС с электростартером, форсуночным подогревателем НИКС-1, электрическим маслозакачивающим насосом МЗН-2 и воздухоочистителем ВТИ-2 с отсосом пыли из бункеров. Установка нового двигателя влекла за собой изменения системы смазки и охлаждения. Наружные топливные баки включили в систему питания танка так же, как и на танке ИС-3. Была установлена коробка передач с масляным насосом и системой охлаждения масла, введено жесткое крепление ее на задней опоре. Планетарные механизмы поворота стали соединяться с несущими дисками бортовых редукторов с помощью полужесткого соединения. В ходовой части установили новые опорные катки и направляющие колеса с нерегулируемыми подшипниками.

По корпусу изменения затронули в основном моторно-трансмиссионное отделение, в котором установили усиленный подмоторный постамент и новые опоры коробки передач. Кроме того, щелевой прибор наблюдения механика-водителя заменили на призменный прибор наблюдения, заимствованный у Т-54, танк оборудовали прибором "Угол" и прибором ночного видения ТВН-2 или БВН.

В башне установили новый усиленный стопор, по типу применяемого на среднем танке Т-54, а также подъемный механизм пушки со сдающим звеном. Боекомплект довели до 35 артвыстрелов. Кормовой башенный пулемет был изъят, а вместо него размещен дополнительный вентилятор. Отверстие в башне под пулемет заваривалось специальной броневой заглушкой, в которой имелась лабиринтная щель для вентиляции.

Количество аккумуляторных батарей увеличили с двух до четырех. Установили радиостанции Р-113 и танковые переговорные устройства Р-120 послевоенной конструкции, новые крылья с бункерами по типу ИС-3, игравшие роль противокумулятивных экранов, электрозапалы и электросбросы для дымовых шашек БДШ, вторую фару со светомаскировочным устройством, изменили состав и раскладку ЗИПа.

Одновременно при капитальном ремонте танков проводился и ряд технологических улучшений: двойное бакелитирование баков и трубопроводов, повышение стойкости антикоррозионных покрытий, восстановление посадочных мест деталей до номинальных размеров и т.д.

В результате модернизации изменились боевые и технические характеристики танка ИС-2, и он получил обозначение ИС-2М. Следует отметить, что модернизация началась в 1957 году, а закончилась в середине 60-х, поэтому в зависимости от времени прохождения капремонта танки ИС-2М порой существенно отличались друг от друга и по характеру внесенных изменений, и по примененным агрегатам. Весь парк тяжелых танков ИС-2 Советской Армии был доведен до уровня ИС-2М, в результате чего в первозданном виде в СССР их практически не осталось.

blefru.narod.ru

ИС-2 Википедия

ИС-2

ИС-2 образца 1943 года в музее на Сапун-горе
ИС-2М
Классификация тяжёлый танк
Боевая масса, т 46
Компоновочная схема классическая
Экипаж, чел. 4
История
Годы разработки 1943
Годы производства 1943—1945
Годы эксплуатации 1944—1995
Количество выпущенных, шт. 3395
Основные операторы
Размеры
Длина корпуса, мм 6770
Длина с пушкой вперёд, мм 9830
Ширина, мм 3070
Высота, мм 2630
Клиренс, мм 420
Бронирование
Тип брони катаная высокой твёрдости, литая средней твёрдости
Лоб корпуса (верх), мм/град. 120 / 60°
Лоб корпуса (низ), мм/град. 100 / −30°
Борт корпуса (верх), мм/град. 90-120 / 15°
Борт корпуса (низ), мм/град. 90 / 0°
Корма корпуса (верх), мм/град. 60 / 49°
Корма корпуса (низ), мм/град. 60 / −41°
Днище, мм 20
Крыша корпуса, мм 30
Лоб башни, мм/град. 100
Маска орудия, мм/град. 100
Борт башни, мм/град. 100 / 20°
Корма башни, мм/град. 100 / 30°
Крыша башни, мм 30
Вооружение
Калибр и марка пушки 122-мм Д-25Т
Тип пушки нарезная танковая пушка
Длина ствола, калибров 48
Боекомплект пушки 28
Углы ВН, град. −3…+20°
Углы ГН, град. 360°
Дальность стрельбы, км ~ 4
Прицелы ТШ-17
Пулемёты 3 × 7,62-мм ДТ, 1 × 12,7-мм ДШК (начиная с 1944 г.)
Подвижность
Тип двигателя V‑образ

ru-wiki.ru

Тяжелые танки ИС-1 и ИС-2, тяжелые танки второй мировой войны.

Первая машина семейства тяжелых танков ИС, танк ИС-1 , известен также как ИС-85. От прежних тяжелых танков его отличает, прежде всего, усиленное бронирование, более надежная КПП, новый мотор. Мощное 85-мм орудие должно было облегчить борьбу с немецкими тяжелыми танками. Компоновка ИС-1, а также внешние очертания корпуса, в общем, повторяют таковую танка КВ-13. Бронезащиту танка в лобовой части толщину брони корпуса удалось довести до ста двадцати миллиметров, лба башни до ста миллиметров.

Устройство танка ИС-1.

Над местом механика-водителя устроен люк, оборудованный выдвижной крышкой. Для эвакуации за местом механика-водителя находился эвакуационный люк, справа от сидения – курсовой пулемет. Для облегчения освоения танков в производстве, по ряду узлов ИС-1 унифицирован с прежними тяжелыми танками. Серийный выпуск ИС-1 продолжался сравнительно недолго, ему на смену пришла модификация с более мощным орудием – ИС-2 вооруженный 122-мм пушкой. Как и более ранняя модификация он известен под двумя индексами - ИС-122, а также ИС-2.

Одной из причин, вызвавшей возобновление интереса советского руководства к тяжелым танкам, стало применение противником на Тихвинском фронте танка «Тигр». В своем докладе на совещании в Ставке в конце февраля сорок третьего года, начальник артиллерии Воронов, сообщил о внезапном появлении нового тяжелого танка противника и подчеркнул, что КА не имеет артиллерийских орудий способных эффективно бороться с ним.

По прошествии нескольких дней И.Сталин в телефонном разговоре с В.Грабиным поинтересовался, какое время потребуется для возобновления выпуска заводом №92 107-мм танковой пушки ЗИС-6. Подготовка, к производству которой была спешно свернута заводом № 92 еще в 1941г. По заверениям Грабина этот срок не должен был превысить пятнадцать-двадцать дней.

В начале апреля ЧКЗ получил указание от ОГК НКТП начать проектирование двух тяжелых танков. По заданию, новые танки при массе, не превышающей таковую у танка КВ (46тонн), должны были защищены броней не менее ста миллиметров и вооружены пушкой калибра 85-мм. Последнее предполагало наличие погона башни не менее 1700 мм. Второй танк необходимо вооружить 107-мм танковой пушкой и иметь погон башни не менее 1850 мм.

Постановление ГОКО от 15 апреля 1943г. предписывало Наркомату Вооружения сконструировать танковое орудие способное противодействовать немецким тяжелым танкам, для чего следовало организовать выпуск специальных самоходных артиллерийских орудий- истребителей танков. Подходящие по своим характеристикам 85-107 мм орудия ЗИС-25 и ЗИС-26 были к тому времени спроектированы, а также частично изготовлены и предназначались для вооружения самоходных орудий. Что добавляла трудностей при установке их в танковую башню.

Впрочем, согласно существующим на то время взглядам тяжелый танк, был именно машиной, предназначенным для прорыва обороны противника. А противодействие танкам противника возлагалась главным образом на артиллерию. Но как оказалось, что именно эти машины могли быть вооружены артиллерийской системой способной успешно противостоять «Тиграм».

После обсуждения, ОГК НКТП одобрил проекты танков ИС-3 и ИС-4 вооруженными соответственно 85-107 мм пушками. Эти проекты представляли собой возврат к шестикатковой ходовой, по типу КВ-1, и корпусом с использованием технологии броневого лить ранее отработанным на танках КВ-13 и прототипах ИС.

Выпуск новых танков ИС должен был приурочен к началу летней компании 1943г. Но как оказалось, выпуск 107-мм боеприпасов прекращен еще в 1942г., а его возобновлению мешает дефицит оборудования. Так что ИС-4 оказался без пушки. В начале мая 1943г., после очередного совещания, ГОКО установил новые сроки для создания новых танковых орудий. В соответствии с этим решением для вооружения новых танков разрешили ограничится пушкой с баллистикой 85-мм зенитного орудия. Но и с этими орудиям все было далеко не благополучно.

Первые два тяжелых танка, для прохождения сравнительных испытаний вооружили орудиями Д-5Т-85 и С-31. Представляющие собой разработки двух конкурирующих организаций ОКБ №9 и ЦАКБ. В ходе испытаний пушка Д-5Т-85 показала свое превосходство, благодаря меньшей массе и габаритам. Поэтому ее и рекомендовали для вооружения ИС-1.

Невзирая на все усилия по подготовке производства к выпуску новых орудий, завод №9 сорвал план их производства в 1943г. Главным образом это связано с конструктивной сложностью Д-5Т. Как следствие первая партия танков в июле на фронт не попала. Первая партия пушек была получена ЧКЗ только в конце этого месяца. Ими сразу стали комплектоваться литые башни ИС-1, которые к этому времени в значительном количестве скопились на территории завода. Трансмиссия и ходовая часть, также добавила немало проблем танкостроителям.

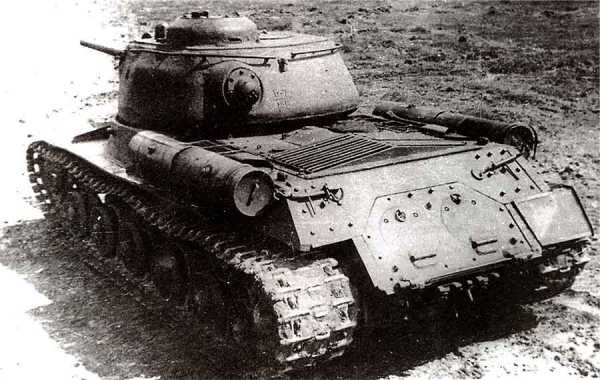

Тяжелый танк ИС-2.

В начале фронтовых испытаний стало очевидным, что тяжелые танки ИС, прорывая оборону противника, вынуждены отвлекаться на противодействие танкам противника, а в этой роли им особо похвастаться не чем. 85-мм пушка, установленная в ИС-85, была эффективна против тяжелых танков противника и «штугов» на дистанциях, когда собственная броня не могла защитить от бронебойных снарядов пушек противника. Тяжелые самоходные орудия «Фердинанд» могли поражать ИС-85 с запредельных для его 85-мм пушки дистанций. Наиболее массовая ПТП Pak 40, могла вывести из строя тяжелый танк, ведя огнь башне и бортам c дистанции в 500-800 метров. Остро стал вопрос о перевооружении танка более эффективным орудием.

По итогам Курской битвы выяснился тот факт, что из существующих орудий, способной успешно противостоять «Тигру» на всех реальных дистанциях боя способна только 122-мм корпусная пушка обр.1937г. Зенитные пушки, с одинаковой с 85-мм танковыми пушками баллистикой, недостаточно эффективны при ведении огня по лобовой броне «Тигра».

 В свою очередь, в ответ на вопрос о возможности установки 122-мм корпусной пушки башню танка ИС, руководство завода заверило, что это возможно при условии оснащении пушки дульным тормозом. Идея вооружить танк ИС 122-мм орудием показалась привлекательной наркому танковой промышленности . Несмотря на протесты военных по поводу установки дульного тормоза, заводу №9 было предписано срочно изготовить танковый вариант орудия А-19 и испытать его не позднее 11 ноября 1944г.

Первый вариант 122-мм танковой пушки, с поршневым затвором, был готов к испытаниям 12 ноября 1943г. Спешно были проведены испытания танка ИС-2. На испытаниях пушка показала себя вполне удовлетворительно. В начале октября танк прошел испытание пробегом. В докладной записке на имя Сталина, сообщалось , что танк ИС-2 успешно прошел государственные испытания, хорошо вооружен, обладает хорошей маневренностью и бронезащитой.

На прошедшем, на следующий день заседании ГКО мнения по поводу вооружения танка разделились. Одни стояли за 100-мм пушку, как имеющую унитарный боеприпас, другие поддерживали идею с корпусной пушкой способной при необходимости бороться как артиллерией противника, так и долговременной фортификацией. Итогом стало постановление о принятии на вооружение тяжелого танка ИС-2, вооруженного 122-мм пушкой. В декабре сорок третьего года, танк ИС пошел в производство на ЧКЗ. До конца года цеха завода покинуло 67 танков ИС-85 и 35 ИС-122. Последние сорок танков ИС-85 покинули цеха в январе сорок четвертого года. Для ИС-2 завод №9 начал выпуск пушек Д-25 вместо Д-5Т. Первые десять орудий с поршневым затвором изготовили в конце осени 1943г, всего выпустили сто сорок семь пушек.

В конце сорок третьего года для орудия Д-25, заводом №9, был разработан полуавтоматический клиновой затвор. В процессе испытаний данное орудие показало себя гораздо более удобным, а скорострельность возросла с 1-1,5 до1,5-2 в/м. В начале весны сорок третьего года данное орудие освоено в производстве. Тогда же и произошло изменение наименования танка с ИС-85- на ИС-1, а также ИС-122 на ИС-2.

Модернизация ИС-2.

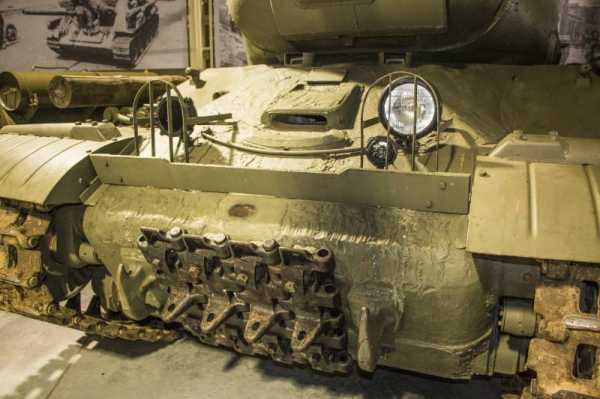

Первые же столкновения с немецкими танками обнаружили недостаточную прочность бронирования лба корпуса. Чтобы устранить этот недостаток ИС-2 , в начале сорок четвертого, корпус стали закаливать на более высокую твердость. И добились результата, обратному желаемому. Броня оказалась хрупкой и склонной к образованию большого количества вторичных осколков. Чем можно объяснить значительные потери тяжелых танков на протяжении зимы и весны текущего года.

В феврале 1944г., ЦНИИ-48 получил предписание на проведение работ, целью которых являлось усилению бронирования корпуса ИС-2. Исследования показали, что существующая форма носового узла позволит противостоять бронебойным снарядам калибра 75 и 88-мм, только при условии увеличения толщины брони до 145-150 мм.

Поэтому наилучшим выходом было изменить как форму носового узла ИС-2, так и режимы закалки. Данный вариант корпуса более известен как корпус со «спрямленным носом». Лобовой лист лишился люка-пробки, а сам лист установили под углом шестьдесят градусов к вертикали. Данное нововведение позволило исключить пробитие лобового листа ИС-2 при углах обстрела в плюс минус тридцать градусов 88-мм немецким ПТА практически в упор.

Нижний лобовой лист, бывший   гораздо    менее прочным, решили не трогать.     Придание угла большего, чем существующий угол в тридцать градусов требовали внесения больших изменений в конструкцию танка ИС-2.     Для увеличения стойкости между    буксировочными   крюками    поместили укладку траков.  Да и    вероятность поражения нижнего    лобового листа довольно низка.

Корпуса танка ИС-2 со спрямленным носом существовали двух типов:

  • с сварным носовым узлом Уралмашзавода, выпуска начиная с мая сорок четвертого года;
  • с литым носовым узлом, завода №200 выпуска с июня сорок четвертого.

Впрочем, завод №200 некоторое время выпускал корпуса обоих типов параллельно.

Значительно улучшить бронезащиту башни ИС-2 не получилось. Башня, разработанная под установку 85-мм орудия, статически уравновешена. Эта же башня, после установки 122-мм пушки получила момент неуравновешенности тысячу килограмм на метр. Техническое задание предусматривало усиление защиты башни до 130мм, от чего пришлось отказаться в виду необходимости коренного изменения конструкции.

Изменения в процессе производства.

На протяжении производства в конструкцию ИСов неоднократно вносили разного рода изменения, которые существенно меняли его облик. По совокупности изменений внесенных в тяжелый танк ИС можно условно выделить 6 вариантов конструкции:

  • Вариант первый. Танк ИС-1, серийный базовый вариант, вооружен 85-мм орудием и 3 пулеметами. Часть корпусов с увеличенным углом наклона средней части «ломаного носа» с семидесяти двух до семидесяти пяти градусов;
  • Вариант второй. Корпус аналогичен ИС-1, новая башня под 122-мм пушку отличалась:
    • расположением командирской башенки, которая была смещена к левому борту;
    • увеличенным приливом левого борта;
    • бронеколпаком перископического прицела.
  • Вариант третий. Аналогичен второму варианту танка, с установкой Д-25 с клиновым затвором, и нового типа дульным тормозом;
  • Вариант четвертый. Танк ИС-2 выпуска завода №200, выпущенный с использованием задела корпусов старого типа при переходе на выпуск танков с корпусом с «спрямленным носом». Маска пушки расширена влево под установку ТШ-17. Прибор наблюдения МК-4 заменил прицел ПТ-4-17. Ранние машины имели по два отверстия в маске пушки под установку прицелов ТШ-17 и 10Т-17;
  • Вариант пятыйКорпус завода №200, имевший спрямленную литую носовую часть;
  • Вариант шестой. Корпус завода УЗТМ, со спрямленной сварной носовой частью.

  На большую часть корпусов ИС-2 вариантов пять и шесть на нижний лобовой лист крепили запасные траки. Люк для погрузки боеприпасов в левом борту и кронштейн для крепления орудийного ствола в походном положении на корме танка.

Производство танков ИС-1 и ИС-2.

Производсто танков ИС-1(ИС-85) и ИС-2(ИС-122)

1943г

Октябрь 2 -
Ноябрь 25 -
Декабрь 40 -
Всего 67 35
1944г.
Январь 40 35
Февраль - 75
Март - 100
Апрель - 150
Май - 175
Июнь - 200
Июль - 225
Август - 250
Сентябрь - 250
Октябрь - 250
Ноябрь - 250
Декабрь - 250
Всего 40 2210

1945
До 9,05
После

- 997
1150
Всего - 2147
Итого 107 4392

ТТХ танков ИС.

Модификация ИС-1(ИС-85) ИС-2(ИС-122)
Общие данные.
Экипаж, чел. 4 4
Боевой вес, кг. 44160 46080
Длина, мм(корп./полн.) 6770/8560 6770/9830
Ширина, мм.  3070 3070
Высота, мм. 2735 2735
Высота линии огня, мм. 1940 1940
Клиренс, мм. 440-465 440-465
Ширина  трака, мм. 640-650 650
Уд. давл. на грунт, кг/см2 0,78 0,81
Вооружение и бронезащита.
Марка орудия.  Д-5-Т Д-25
Калибр, мм. 85 122
Длина свтола, кал.  52 47,9
Боекомплект, выстр.  56 28
Пулемет, тип х кол-во.  ДТх3 ДТх3
Боекомплект, патр.  2520 2520
Броня корпуса, мм.  120-90-70 120-90-90
Броня башни, мм.  100-90-60 110-90-90
Дно и крыша, мм. 20-30 20-30
Энергетическая установка.
Марка  двигателя, мм.  В-2ИС В-2ИС
Тип двигателя V-образный, 12 цилиндровый, водяного охлаждения
Объем цилиндров, л.  38,88 38,88
Мощность на валу, л.с 520 520-580
Скорость, км/ч. макс.
шоссе/прос./целина
37
22/17/15
37
22/17/15
Запас хода, км. макс.
шоссе/прос/бездор.
150
130/120/110
150
130/120/110
Преодолеваемые препятствия.
Угол подъема, град. 36 36
Крен допустимый, град.  30 27
 Ров, м.   2,5  2,3
Брод,м. 1,3 1,3
Стенка, эскап, м.  1,0 1,0

Бронирование танка ИС-1.

Бронирование танка ИС-2 раннего выпуска.

Бронирование танка ИС-2 с "спрямленным носом".

Оценка танка ИС-2.

Основанная задача, стоявшая перед конструкторами танка ИС, была получение маневренного танка тяжелого бронирования, в умеренных габаритах, вооруженного мощным орудием. При этом было необходимым выделить боевое отделение в достаточно больших габаритах под установку мощной пушки. Что и было получено за счет плотной компоновки МТО. Как результат танк ИС получил наилучшее соотношение между МТО и боевым отделением среди отечественных машин.

Характерной чертой линейки ИС, являлось широкое использование броневого литья. Детали корпуса не нуждались в механической обработке. Обрабатывался только в корпус в целом – бортовые редукторы и подбашенный погон.

Однако, продольное расположение мотора ИСов привело к большому отношению длины опорной поверхности танка к ширине колеи, что ухудшило поворотливость танка. Маневренность ИС-2, были достаточно хороша, благодаря главным образом трансмиссии. Опыт армейской эксплуатации показал, что имя меньшую максимальную скорость, чем у КВ-1с, танк ИС-2 мог развить среднюю скорость несколько большую, чем Т-34 и КВ-1с.

ИС-2 - первый серийный танк с планетарным механизмом поворота, который обеспечивал машине несколько преимуществ:

  • увеличение маневренности и средней скорости; уменьшение числа переключения КПП;
  • улучшение условий работы механика-водителя, за счет уменьшения количества переключений и необходимых для этого мускульных усилий.

Хорошая дальнобойность 122-мм орудия, оказалась практически не реализованной. Танковые бои редко проходили на дистанции более дальности прямого выстрела, т.е примерно километра. На меньшей дистанции бронезащита ИС-2 пробивалась танковыми пушками «Пантер» и «Тигров».

  • Видео 1.
  • Видео 2.

ww2tanki.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
