Ил-2, штурмовик
Ил-2 (по кодификации НАТО: Bark) — советский штурмовик времён Великой Отечественной войны, созданный в ОКБ-240 под руководством Сергея Владимировича Ильюшина. Самый массовый боевой самолёт в истории, было выпущено более 36 тысяч штук.
В Красной армии самолёт получил прозвище «горбатый» (за характерную форму фюзеляжа). Конструкторы называли разработанный ими самолёт «летающим танком». Немецкие пилоты за живучесть и недостаток манёвренности называли его нем. Betonflugzeug — «бетонный самолёт» и нем. Zementbomber — «цементный бомбардировщик». У наземных войск вермахта самолёт пользовался дурной репутацией и заслужил несколько почётных прозвищ, таких как «мясник» (нем. Schlächter), «мясорубка» (Fleischwolf), «железный Густав» (Eiserner Gustav), также в советской литературе существуют утверждения, что отдельные солдаты вермахта называли его «чумой» (нем. Schwarzer Tod, дословно: «чёрная смерть»).
Ил-2 принимал участие в боях на всех театрах военных действий Великой Отечественной войны, а также в Советско-японской войне. В феврале 1941 года началось серийное производство (приказ А. И. Шахурина № 739 от 14.12.1940).
Первые серийные Ил-2 изготовлены в Воронеже на заводе № 18 (в ноябре 1941 года завод эвакуирован в Куйбышев). Ил-2 серийно производился на авиационных заводах № 1 и № 18 в городе Куйбышеве, на авиационном заводе № 30 в городе Москве. Из общего количества Ил-2 (36183 шт.) 74% произведено в Куйбышеве (26888 шт.). Некоторое время в течение 1941—1942 годов самолёт выпускался заводом № 381 в Ленинграде и Нижнем Тагиле.
Прототип — БШ-2 (Заводское наименование ЦКБ-55) совершил первый полёт 2 октября 1939 года(лётчик-испытатель В. К. Коккинаки).
Планер
В действительности самолёт был заказан именно двухместным, а его одноместный вариант — инициатива самого Ильюшина, поскольку на испытаниях БШ-2 показал неудовлетворительные лётные качества — его скорость, скороподъёмность и дальность были ниже требований, заявленных ВВС. В то же самое время над бронированным штурмовиком работали и другие советские конструкторы. Чтобы спасти свой штурмовик в условиях конкуренции с другими конструкторскими бюро, Ильюшин в инициативном порядке создал его одноместную версию. Бортстрелок был удалён, что существенно сократило объём бронекорпуса; на место стрелка был установлен дополнительный топливный бак и дополнительное бронирование задней центровки по массе, что также вызывало нарекания — она ухудшала управляемость. Сэкономленная масса позволила штурмовику удовлетворять предъявляемым к нему требованиям по скорости, а дополнительный бак повысил дальность полёта.
Существует распространённое ошибочное мнение, что самолёт изначально был сконструирован двухместным, но по указанию военного руководства страны Ильюшин был вынужден переделать штурмовик в одноместный. Как известно, с отсутствием оборонительного вооружения Ил-2 были связаны неоправданно большие потери этих самолётов в первый год Великой Отечественной войны.Одномоторный низкоплан смешанной конструкции. Главная особенность — включение брони в силовую схему планера самолёта. Броня корпуса заменила собой каркас и обшивку всей носовой и средней части фюзеляжа. Несущий бронекорпус — клёпаный из гомогенной стальной брони АБ-1 (АБ-2), закрывал двигатель, кабину пилота, радиаторы и некоторые агрегаты (на прототипе бронекорпус защищал также бортстрелка). Прозрачная лобовая броня козырька кабины имела толщину 64 мм и выдерживала 7,62 мм бронебойную пулю с нулевой дистанции.
Столкнувшись с большими потерями Ил-2, не имевших оборонительного вооружения, ВВС потребовали от Ильюшина вновь сделать самолёт двухместным, что и было реализовано к концу 1942 года. Однако, изменить бронекорпус уже не было возможности, поэтому бортстрелок находился вне бронекорпуса и был защищён лишь 6-мм листом брони со стороны хвоста. При этом защита пилота со стороны задней полусферы осуществлялась поперечной бронёй марки «ХД», толщиной 12 мм (+6 мм бронеспинка), входившей в схему бронекорпуса.
Бронекорпус, защищающий обоих членов экипажа, получила лишь позднейшая модификация самолёта — Ил-10, выпуск которой был начат в 1944. Примечание. В 1942 году появилась в чертежах модификация бронекорпуса, закрывающая бортстрелка. Для сохранения центровки, консоли крыла имели стреловидную форму, а центроплан был сдвинут назад так, что передний лонжерон находился под обрезом козырька кабины пилота. Однако существовал жёсткий указ не снижать темпы производства штурмовиков, к чему, безусловно, привело бы внедрение в серию новой модификации.
Двигатель
АМ-38 — поршневой, 12-цилиндровый с 60° V-образным развалом цилиндров жидкостного охлаждения, мощностью в различных вариантах от 1620 до 1720 л. с., разработан в ОКБ Микулина.
Вооружение
- Модификации 2 пушки в консолях крыла (первоначально — 20 мм ШВАК, в основной серии — 23 мм ВЯ, в противотанковом варианте — 37 мм), испытывался образец с пушками 45 мм.
- 2 пулемёта ШКАС (крыльевые)
- Авиабомбы, контейнеры ПТАБ
- Реактивные снаряды РС-82 или РС-132
- В качестве оборонительного вооружения на двухместных вариантах устанавливался пулемёт УБТ калибром 12,7 мм.
Модификации
Выпускался в одноместном (летчик) и двухместном вариантах (летчик и воздушный стрелок). Различные технологические и конструктивные изменения вносились постоянно, например в конце 1941 года была внедрена деревянная конструкция хвостовой части фюзеляжа, с внешними металлическими стрингерами. Менялось бронирование, вооружение.
- Ил-2 (одноместный) — серийная модификация штурмовика, не оборудованного кабиной для заднего стрелка. В связи с большими боевыми потерями одноместного варианта в некоторых авиационных частях предпринимались успешные попытки переоборудования одноместного Ил-2 в двухместный. В ряде случаев даже ограничивались имитацией задней пушки, устанавливая в прорезь кабины направленный на хвост муляж, который, с расстояния, эффективно отпугивал пилотов немецких истребителей от захода такому штурмовику «в хвост», просто своим видом.
- Ил-2 (двухместный) — серийная модификация, оборудованная кабиной стрелка с фонарём и пулемётами ШКАС или УБТ, смонтированными на полутурельной установке. Начал широко использоваться в поздние периоды войны (на второй фотографии в начале статьи представлено звено таких самолётов Ил-2(Д))
-
Ил-2 АМ-38Ф — штурмовик с форсированным двигателем АМ-38ф, имевший, по сравнению с АМ-38-м, большую взлётную мощность (на 100 л.с.). Первый одноместный серийный Ил-2 (зав. № 182412) с опытным двигателем АМ-38ф поступил для снятия лётных данных по программе приёмо-сдаточных испытаний серийных самолётов с дополнением по испытанию работы ВМГвЛИС 18-го авиазавода 31 июля 1942 года. С января 1943 года двигатели АМ-38ф стали устанавливаться на все серийные штурмовики Ил-2, как одноместные, так и двухместные, на всех авиазаводах, выпускавших эти самолёты. К январю 43-го 24-му авиамоторному заводу удалось изготовить 377 двигателей АМ-38ф. С января 1943 года двухместный Ил-2 с двигателем АМ-38ф пошёл в крупносерийное производство, а уже с 1 февраля все основные производители «Илов» — 1-й, 18-й и 30-й авиазаводы — полностью перешли на его выпуск.
-
Ил-2 КСС (крыло со «стрелкой») — серийная модификация Ил-2 АМ-38Ф с тем же двигателем АМ-38Ф, но форсированным до 1720 л. с., с некоторыми аэродинамическими и конструктивными улучшениями. Вместо металлического бака устанавливались фибровые защищённые бензобаки, в которых большинство мелких пробоин через некоторое время затягивалось специальным составом-протектором, имеющим свойство загустевать на открытом воздухе. На испытаниях баки сохраняли герметичность даже с 17 пробоинами от пуль калибра 7,92 и 13 миллиметров, выпущенных из немецкого оружия. С целью улучшения устойчивости Ил-2 в полёте и управления на самолёты Ил-2 АМ-38ф устанавливались амортизационные пружины и контрбалансир в системе управления рулём высоты, разработанными в ЛИИ НКАП М. Л. Милем (впоследствии Главный конструктор вертолётов). Контрбалансир уравновешивал силы инерции, возникающие от весовой компенсации руля высоты при криволинейном полёте. Амортизационная пружина предназначалась для повышения запаса продольной динамической устойчивости штурмовика при полёте с брошенной ручкой управления — натяжение амортизационной пружины создавало постоянно действующую силу, возвращающую руль высоты в исходное положение при изменении режима полёта самолёта под действием внешних сил. Для улучшения центровки самолёта Ил-2 концы консолей крыла поданы назад, что возвращает центровку самолёта до центровки одноместного самолёта Ил-2, то есть до 28,0 %. Вместо деревянного крыла произведена установка металлического крыла, которое повышало живучесть и улучшало ремонтно-эксплуатационные качества Ил-2. К концу 1944 года заводами № 18, 1 и 30 было отправлено в части ВВС КА 7377 модифицированных штурмовиков Ил-2 с металлическими крыльями стрельчатой конструкции, при этом авиазавод № 1 выпускал Ил-2 и с деревянным крылом.
- Ил-2 М-82(Ил-4) — опытный вариант штурмовика, оборудованный двигателем воздушного охлаждения М-82 с взлётной мощностью 1675 л.с. Эта разработка была начата после захвата Смоленска немцами 16 июля 1941 года, что привело к угрозе захвата Москвы и вынужденной эвакуации завода, производившего двигатели А. Микулина АМ-38 за Урал. Появился риск нехватки этих двигателей. Однако, с мая 1942 года в Перми развернулось производство двигателя М-82 мощностью 1676 лс. Этот двигатель был доступен в количествах, достаточных для того, чтобы подвигнуть ОКБ Ильюшина к разработке варианта Ил-2 под новый двигатель. Двигатель М-82 устанавливался несколько ниже и без бронирования (так как он имел воздушное охлаждение) и, следовательно, был более уязвим для огня противника. Вместе с тем было бронировано место воздушного стрелка с пулемётом УБТ. Самолёт имел новый винт с коническим коком и увеличенные до 724 литров топливные баки. По своим характеристикам Ил-4 незначительно уступал исходному Ил-2, но к тому времени стало ясно, что перебоев с двигателями АМ-38 не будет. Был также построен одноместный Ил-2 М-82ИР, который успешно прошёл заводские испытания к середине августа 1942 года (отчёт по испытаниям утверждён 18 августа 1942 года), однако на государственные испытания штурмовик не передавался и в дальнейшем все работы по установке двигателя воздушного охлаждения были прекращены. Обозначение Ил-4 перешло к дальнему бомбардировщику ДБ-3Ф.
- Ил-2 ШФК-37 — опытный одноместный вариант штурмовика с двигателем АМ-38, вооружённый, помимо двух крыльевых пулемётов ШКАС, двумя 37-мм авиационными пушками конструкции ОКБ-15 Б. Г. Шпитального ШФК-37 (Шпитальный, фюзеляжно-крыльевая, калибра 37 мм). 9 штурмовиков принимали участие в боевых действиях 688-го ШАП 228-й ЩАД 16-й ВА с 27 декабря 1942 года по 23 января 1943 года под Сталинградом при уничтожении немецкой окружённой группировки в полосе 65-й армии генерал-лейтенанта П. И. Батова. Боевые действия велись с полевых аэродромов с/х. «Пролетарий», затем станицы Качалинская. В серию не пошёл.
- Ил-2 НС-37 — серийная модификация двухместного Ил-2 АМ-38Ф на который с целью повышения противотанковых свойств штурмовой авиации устанавливались две пушки калибра 37 мм 11П-37 ОКБ-16 с боекомплектом по 50 снарядов на пушку, без реактивных снарядов, с бомбовой нагрузкой 100 кг в нормальном варианте и 200 кг в перегрузочном.
- Ил-2 НС-45 — опытный образец самолёта Ил-2 АМ-38ф с двумя крыльевыми пушками НС-45. Полигонные испытания Ил-2 с НС-45 показали неудовлетворительную эффективность стрельбы из них в воздухе по малоразмерным целям. Главным образом из-за сильной отдачи пушек при стрельбе — максимальная сила отдачи авиапушки на наземном станке достигала 7000 кг. В серию не пошёл.
- Ил-2Т — по неподтверждённым пока данным модификация могла нести торпеду, ради чего пришлось пожертвовать пушками. Из стрелкового вооружения остались 3 пулемёта: 2 крыльевых и пулемёт заднего стрелка. Однако до сих пор не обнаружены документы, подтверждающие существование данной модификации, хотя существуют многочисленные авиамодели и модификация используется в видеоиграх.
Летно-технические характеристики
| Двигатель: | АМ-38Ф (1750 л. с.) |
| Длина самолета, м | 11,6 |
| Размах крыла, м | 14,6 |
| Площадь крыла, м2 | 38,50 |
| Взлетный вес, кг | 6360 |
| Потолок практический, м | 6000 |
| Дальность полета, км | 685 |
| Скорость: | — у земли, км/ч 375, — на высоте 1200 м, км/ч: 390 |
| Экипаж, чел | 2 |
Видео
Полезные ссылки
http://allaircraft.ru/123-il-2-foto.htmlhttps://ru.wikipedia.org/wiki/%D0%98%D0%BB-2
www.arms-expo.ru
|
ШтурмовикОКБ ИльюшинаИл-2 тип 3 (2-х местный, крыло со «стрелкой») из 281 ШАД, 14-й ВА. К концу 1942 года моторостроители создали форсированный двигатель АМ-38ф, который развивал взлетную мощность в 1720 л.с. С января 1943 года эти моторы стали устанавливаться на серийных двухместных Ил-2. Увеличенная мощность нового АМ-38ф позволила восстановить нормальную бомбонагрузку двухместного штурмовика до 400 кг, а так же приблизить его летные данные к уровню одноместного самолета. Для улучшения характеристик устойчивости крылу штурмовика придали небольшую стреловидность (так называемое крыло «со стрелкой»). К концу 1941 года из-за нехватки алюминия часть конструкции (заднюю часть фюзеляжа и консоли крыла) заменили на деревянные, что утяжеляло конструкции и снижало летные данные и живучесть самолета в бою. Положение изменилось только в 1944 году. В ходе серийного производства в конструкцию Ил-2 вносились различные улучшения. Например: были установлены дополнительные 4 — 6-мм бронеплиты сверху заднего бензобака, над мотором и головой летчика. Подкосы основных стоек шасси — усилены. Так же была дополнительно усилена хвостовая деревянная часть самолета. Объем заднего бензобака увеличили. На воздухозаборник двигателя установили противопыльный фильтр. На самолет также поставили новое оборудование: дополнительный электробомбосбрасыватель, систему заполнения бензобаков инертным газом, более удобный визирный прицел ВВ-1, радиополукомпас РПК-10 (не на всех самолетах). С мая 1943 года на самолет стали устанавливать фибровые протектированные бензобаки. Они лучше обеспечивали герметичность при простреле их пулями, а кроме того были легче на 55 кг. К сожалению кабина стрелка устанавливалась вне бронированного корпуса, бронированный корпус, полностью защищающий стрелка и «ремонтный комплект» для дооборудования штурмовика в полевых условиях выпустили только весной 1944 года, а самолет запустили в серию лишь весной 1945 года. Таким образом в 1944 году на фронтах появились только «доработанные» в полевых условиях штурмовики с улучшенным бронированием. Недостаточные летные данные самолета и бронирование удалось преодолеть только с установкой более мощного 2000 сильного мотора АМ-42, с его установкой и появился новый штурмовик Ил-10, но к сожалению он появился слишком поздно — только в 1944 году. Вооружение. Разнообразный состав вооружения (два пулемета калибра 7,62 мм, две пушки калибра 20 или 23 мм, восемь реактивных снарядов калибра 82 или 132 мм и 400-600 кг бомб) обеспечивал поражение самых различных целей: пехоты, колонн войск, бронемашин, танков, артиллерийских и зенитных батарей, средств коммуникации и связи, складов, железнодорожных составов и т.д. Первоначально на самолете планировалось установить четыре пулемета ШКАС в крыле для стрельбы вперед с боезапасом по 500 патронов на каждый ствол, один пулемет ШКАС на турели для стрельбы назад с боезапасом 500 патронов. Испытывались варианты установки пушек ШВАК и МП-6. Приказом Шахурина № 462 от 21.05.41г. пушка МП-6 была снята с производства и с ноября 41-го Ил-2 выпускались только с пушками ВЯ-23 с боезапасом 150 снарядов на ствол. На всех серийных Ил-2 были сохранены два пулемета ШКАС калибра 7,62-мм с суммарным запасом 1500 патронов. Постоянное повышение боеспособности Ил-2 в значительной степени обусловливалось непрерывным совершенствованием его вооружения. В 1943 г. на Ил-2 стали устанавливать под крылом две пушки НС-37 калибра 37 мм, используемых против бронетехники врага, хотя широко разрекламированное поражение танков от артогня авиации вряд ли было таковым. Поражение тяжелых танков из авиационных пушек могло происходить только при прямом вертикальном попадании в крышку танка, и фактически потери танков от артогня авиации за войну составляли 4-5%, хотя в отдельных операциях потери достигали 10-15%. Дело еще и в том, что пушки калибра 37-мм имеют большую отдачу. Установленные на крыле, на значительном расстоянии от продольной оси самолета, они при стрельбе начинают разворачивать самолет. В результате при стрельбе получается сильное рассеивание снарядов 37-мм пушек, и прицельный огонь по таким малоразмерным объектам, как танки, весьма затрудняется. Так, например, во время испытаний Ил-2 с пушками НС-37, проведенных в НИИ ВВС в 1943 году, выяснилось, что поражение среднего танка противника снарядом 37-мм пушки в принципе возможно — подкалиберным снарядом пробивалась броня до 110 мм, — но из всего боекомплекта в 120 снарядов (по 60 на каждую пушку) только 3% или 4 снаряда достигали цели. Использование кумулятивных бомб существенно повысило эффективность Ил-2 в борьбе с танками и другой бронетехникой. При сбросе таких бомб одним штурмовиком с высоты 75-100 м уничтожались практически все в полосе 15х75 м. Большую роль в увеличении огневой мощи штурмовика при атаке наземных целей сыграли новые реактивные снаряды М-8 и М-13 класса «воздух-земля», принятые на вооружение в 1942 г. В силу исключительно большой роли, которую сыграл Ил-2 в борьбе с войсками вермахта, он стал одним из самых знаменитых самолетов Второй мировой войны. «Самолет-солдат» — так называли его фронтовики. Воздушый винт ВИШ-22Т Воздушый винт АВ-5Л-158 Воздушый винт ВИШ-105К
ПодробноИсточники
| |||||
www.airpages.ru
| Описание самолета На фронтах Великой Отечественной войны самой широкой известностью пользовался наш штурмовик Ил-2. Ни одна армия не имела даже приблизительно равного ему по боевым качествам самолета-штурмовика. В необходимости специализированного бронированного самолета для действий на малой высоте против живой силы и техники противника военные специалисты и авиаконструкторы были убеждены давно. И не случайно в нашей стране разработка опытных образцов таких самолетов велась еще в начале тридцатых годов. Были созданы опытные тяжелые штурмовики ТШ-1, ТШ-2, ТШ-З. При разработке и реализации проектов самолета для поля боя конструкторы настойчиво добивались создания такого бронирования, которое по возможности не ухудшало бы аэродинамику самолета. Пока броня была только в виде плоских и гнутых кусков, форма фюзеляжа получалась угловатой, плохо обтекаемой, а самолеты очень тяжелыми. При двигателях недостаточной мощности разбег был велик, а скорость — невысокой. Изобретение двояковыпуклой брони, появление мощных двигателей при новом инженерном решении использования самой брони, как составной части конструкции, позволило в конце 30-х годов создать настоящий самолет-штурмовик, каким и стал знаменитый Ил-2. Предшественником Ил-2 был двухместный самолет ЦКБ-55 (БШ-2, бронированный штурмовик-второй) с жидкостным двигателем АМ-35. Его еще в 1938 году создал конструкторский коллектив, возглавляемый С.В.Ильюшиным. От всех существовавших тогда самолетов ЦКБ-55 отличался прежде всего тем, что его экипаж и все жизненные части машины защищались броневыми листами. Конструктивно объединенные в бронеотсек, они вошли составной частью в силовую схему планера. Ил-2 моноплан сметанной конструкции. В первые годы для экономии дефицитного металла хвостовую часть фюзеляжа и консоли крыла (его площадь — 38,5 кв.м, удлинение — 5,55) делали из дерева и фанеры (с конца 1944 года — металлические). Шасси — обычное. Обе стойки с колесами складывались назад и убирались в крыло. Выступающая часть шасси закрывалась обтекателем. Бортовое вооружение устанавливалось в крыле, бомбодержатели — во внутренних отсеках центроплана. Помимо того, под крылом штурмовика находились направляющие для реактивных снарядов. Серийные машины с двигателем АМ-35 развивали скорость до 400 км/час при посадочной — 140 км/час. В 1939 году начались всесторонние испытания ЦКБ-55 (БШ-2). Они подтвердили высокие боевые качества штурмовика. Однако тогда было сочтено целесообразным серийно самолет строить в одноместном варианте. Вскоре была построена одноместная машина, получившая название ЦКБ-57. Осенью 1940 года летчик В. К. Коккинаки начал испытания. Новый вариант штурмовика, как и первый, обладал хорошими летно-тактическими качествами. После небольших доводок он был принят и строился заводами серийно с апреля 1941 г. под маркой Ил-2. Опыт первого года войны показал, что одноместному штурмовику трудно отражать атаки вражеских истребителей с задней полусферы. Успехам на фронте сопутствовали очень большие потери. Бывало, что за 10 успешных боевых вылетов летчик получал звание Героя Советского Союза (а обычно после ста вылетов). В начале 1942 г. в Бюро новой техники была проведена конференция фронтовых летчиков-штурмовиков, летчиков-испытателей Ил-2 и конструкторов по обмену опытом. Пожелания штурмовиков, уже не впервые высказывавшиеся, сводились к необходимости выпуска двухместного варианта, к усилению пушечного вооружения, к увеличению мощности двигателя. Поэтому в середине 1942 года конструкторы вернулись к двухместному варианту машины. Крупнокалиберный пулемет на задней подвижной установке усилил оборону Ил-2 от атак истребителей и позволил несколько расширить диапазон боевого применения самолета. С 1942 года заводы выпускали Ил-2 с двигателем АМ38Ф в 1720 л. с. Улучшенная аэродинамика и более мощный двигатель позволили и при возросшем взлетном весе (в зависимости от бомбовой нагрузки от 5873 до 6360 кг) обеспечить штурмовику максимальную скорость до 420 км/час. Было усилено и вооружение самолета. Два из четырех пулеметов заменили 20-мм, а затем и более крупного калибра пушками ВЯ-23. В состав бомбовой нагрузки стали включать специальные противотанковые бомбы кумулятивного действия. В этом варианте крыло оставалось с прежним углом стреловидности консолей (деревянных — временно). Лишь с 1943 года консоли были переконструированы, и угол их стреловидности доведен до 15 градусов по передней кромке — Ил-2 (крыло со «стрелкой»). В связи с появлением кабины стрелка изменилась конструкция бронекорпуса, а также хвостовой части фюзеляжа. Масса бронекорпуса в ходе доводки и изменений достигла 990 кг. Элементы бронекорпуса проверялись отстрелом. Ил-2 двухместный с успехом применялся в авиации морского флота для уничтожения кораблей и других плавсредств противника. Летчики вели активную борьбу с железнодорожными эшелонами и автомобильными колоннами противника. Основным же назначением Ил-2 была непосредственная поддержка войск на поле боя и борьба с танковыми и моторизованными группировками противника на линии фронта и в ближних тылах, на переправах, при подготовке атак и т.д. Бытовало его название «летающий танк». По «тиражу» самолет Ил-2 не имел себе равных. Заводы построили более 36 тыс. машин этого типа. Тактико-технические характеристики Год принятия на вооружение — 1942 Вооружение 2 23-мм пушки ВЯ-23, 2 7.62-мм пулемета ШКАС и 1 12.7-мм пулемет УБТ сзади кабины. До 1000 кг бомб, 8 82-мм НУРС. Модификации Ил-2 — с крупнокалиберными противотанковыми пушками. Двигатель АМ-38Ф. Был взят серийный самолет и на нем установлены взамен прежних пушек ШВАК и ВЯ две пушки Нудельмана НС-ОКБ-16 калибра 37 мм. Установлены 2 ШКАС и один УБТ у стрелка. Масса увеличилась на 760 кг. Пушки НС-ОКБ-16 могли поражать любые танки вплоть до «Тигров». Они очень пригодились во время Курской битвы. Ил-2И — «Истребитель бомбардировщиков» — было усилено крыло, снято бомбовое вооружение, оставлены две пушки ВЯ. Самолет был выпущен в одном экземпляре, успеха не имел и на госиспытаниях в июле 1943 г. был признан нецелесообразным, т.к. против немецких истребителей и скоростных бомбардировщиков вести активный наступательный бой не мог, против других же самолетов — только на высотах не более 4000 м. Ил-1 — одноместный истребитель малых и средних высот. Двигатель АМ-42 в 2000 л.с. Самолет был как бы уменьшенной копией Ил-2 одноместного с уменьшенной площадью крыла и с повышенными летными данными. Скорость достигала 580 км/ч на высоте 3260 м и 525 км/ч у земли. Серийно не выпускался, поскольку в 1944 г. летные качества уже требовались более высокие. Ил-2У (УИл-2, Ил-2 учебный) — учебно-тренировочный вариант двухместного Ил-2 со вторым управлением в задней кабине, с сильно уменьшенным вооружением. Выпущен в 1943 г. и строился серийно в сравнительно небольших количествах до 1945 г. Ил-2 (с двигателем М-82) — этот вариант создавался как запасной, т.к. завод, выпускавший АМ-38, эвакуировался на неподготовленные производственные площади. При установке двигателя воздушного охлаждения на Ил-2 была снята передняя часть бронекорпуса, в которой этот двигатель не нуждался. Переход от двигателя к фюзеляжу получился неплавным, но важно было вынести общую оценку этого варианта с кабиной стрелка. Эксперимент себя не оправдал. Масса пустого самолета уменьшилась, но летные качества ухудшились. В начало !!! |
www.combatavia.info
Штурмовик Ил-2
До начала Великой Отечественной войны советские ВВС успели получить 174 Ил-2 воронежской постройки. Из них к 20 июня 1941 года в боевые части ВВС Красной армии было передано 84 штурмовика: 63 – в 4-й ббап (вскоре переименованный в 4-й шап, Харьковского ВО), остальные (21) были распределены по 3-8 самолетов в различные авиаполки четырех приграничных военных округов, растянувшихся от Балтийского до Черного моря. Таким образом, к началу войны советские ВВС имели только один авиаполк, полностью укомплектованный самолетами Ил-2. Остальные штурмовики не представляли из себя реальную боевую силу ввиду своей рассредоточенности, и еще потому, что к началу войны летчики приграничных округов не успели их как следует освоить.
Что касается 4-го штурмового авиаполка, то его летчики на своих Ил-2 вступили в бой уже на пятый день войны. 27 июня 1941 года они нанесли штурмовой удар по колонне немецких войск близ Бобруйска. В следующие дни Ил-2 этого полка наносили бомбоштурмовые удары по скоплениям немецких войск у мостов и переправ через р. Березину. 2 июля 1941 года Ил-2 из 4-го шап уничтожили 9 переправ через Березину. Но за неделю боев под Бобруйском полк понес и значительные потери в людях и технике. Погибли 20 летчиков, а в строю осталось только 19 (из 56 на 27 июня) боеспособных самолетов. Тем не менее, 4 июля все оставшиеся в 4-м шап Ил-2 несколько раз вылетали на штурмовку Бобруйского аэродрома, где уничтожили около 30 немецких самолетов. К 10 июля в полку насчитывалось не более десятка Ил-2. А 20 августа 4-й штурмовой авиаполк был выведен из боев и отправлен в Воронеж на переформирование.
К июлю 1941 года штурмовиками Ил-2 было вооружено уже несколько авиаполков. Например, 430-й шап (Западный фронт) имел в своем составе 22 Ил-2 и был сформирован из летчиков-испытателей НИИ ВВС для изучения боевых возможностей бронированного штурмовика и определения тактики его боевого применения. 10 июля на Юго-Западный фронт прибыл заново переформированный 74-й шап, который имел на вооружении 20 Ил-2. 12 июля на Западном фронте начал действовать (под Смоленском и Ельней) 61-й шап, переформированный и освоивший новые для себя Ил-2. Но уже к 24 июля в этом полку осталось только 4 (из 28) штурмовика, да и те были небоеспособны.
В августе 1941 года Ил-2 поступили на вооружение еще 11 штурмовых авиаполков: 103, 147, 160, 174, 175, 214, 215, 217, 237, 245 и 288-го. Кстати, надо сказать, об изменении численности советских авиационных полков в ходе войны. В августе 1941 года состав штурмовых авиаполков был уменьшен сначала с 63 до 33 (3 эскадрильи по 9), а затем и вовсе до 20 самолетов (2 эскадрильи). Осенью 1942 года штурмовые авиаполки вновь увеличили с 20 до 32 самолетного состава (3 эскадрильи по 10). А в 1944 году «штурмовики» перейдут на 45 самолетный состав авиаполков (3 эскадрильи по 14).
Всего за годы Великой Отечественной войны на фронт было отправлено 356 штурмовых авиаполков, в основном имевших на вооружении самолеты Ил-2. Поэтому даже краткое описание боевых действий всех этих полков потребует отдельного и довольно объемного издания. Нам же придется остановиться лишь на общей картине развития и изменения тактики боевого применения самолетов Ил-2 в ходе Великой Отечественной войны.
По воспоминаниям подполковника люфтваффе О. Греффрата, появление Ил-2 на Восточном фронте было для немцев большой неожиданностью, однако немецкие летчики-истребители довольно быстро изучили слабые места ильюшинского штурмовика и научились бороться с ним. Атакуя Ил-2, они заходили сзади сбоку и сверху, и с близких (до 50 м) дистанций совершенно безнаказанно расстреливали его из всего наличного оружия, стремясь попасть в незащищенные сверху двигатель, летчика или бензобак. Впрочем, на такой дистанции даже броня уже не могла защитить ни самолет, ни летчика, а плохой обзор назад и отсутствие заднего стрелка у одноместного Ил-2 позволяло немецким истребителям легко занимать выгодную позицию для атаки. Надо сказать, что бронекорпус Ил-2 был рассчитан лишь на «скользящие» удары от оружия истребителей. И в этом случае броня значительно повышала живучесть штурмовика по сравнению с самолетами с обычной дюралевой обшивкой. Сохранилось множество свидетельств, когда буквально изрешеченные штурмовики возвращались на свой аэродром. Так, например 5 июля 1941 года, вернувшись с боевого задания, командир 430-го шап Н. И. Малышев насчитал на своем Ил-2 более 200 пробоин. Нередко броня штурмовика выдерживала даже попадания 20-мм снарядов. Но еще более «неуязвимым» Ил-2 могла сделать умелая тактика, а именно этого долгое время недоставало советским летчикам.
Ил-2, поступивший на вооружение советских ВВС буквально накануне войны, оказался «сырым» самолетом не только с технической стороны, но так же и с военно-теоретической точки зрения. Хотя в действующих частях, особенно довоенной подготовки, его быстро осваивали как самолет, но еще долго (для военного времени) не понимали как боевую машину. Разработать тактику боевого применения Ил-2 перед войной просто не успели, и строевым летчикам пришлось писать эти инструкции собственной кровью, вдохновляясь горьким опытом потерь. Никто толком не знал, каким образом на Ил-2 лучше атаковать ту или иную цель. Как лучше обороняться от вражеских истребителей. Какое оружие и против чего лучше использовать. Только в 1942 году стали появляться соответствующие инструкции и наставления.
Вот что об этом написал в своих воспоминаниях И.И. Пстыго, Герой Советского Союза и маршал авиации, а в 1941 году еще просто летчик-штурмовик: «В начале войны мы оказались один на один с этим самолетом и с этим родом авиации. Меня могут опровергнуть, но у нас в полку и в дивизии до середины 1942 года не было не только руководства по боевому применению самолета Ил-2, но даже инструкции по технике пилотирования. В этом не был повинен конструктор, это была вина службы боевой подготовки ВВС. Положение в частях сложилось не из легких. Раз нет этих основных документов, то летай и воюй, как умеешь. Самолет был достаточно простым, и летчики летали. Если бы это был сложный самолет, никто бы не полетел, предварительно не изучив инструкцию. Но от этой свободы нам было совсем не просто. Очень много частных вопросов и основательных проблем тактики нам пришлось решать самостоятельно. Во-первых, как строить боевые порядки звеньев, эскадрилий и полков? До сих пор звенья были из трех самолетов, и в воздухе они ходили строем «клин». Такой боевой порядок был подобен самоубийству. При маневрировании крайние самолеты часто «вываливались» из строя и становились легкой добычей «мессершмиттов». Во-вторых, как и с каких высот можно наиболее успешно атаковать цель, в какой последовательности применять весь арсенал оружия, как маневрировать перед выходом на цель и при уходе от нее? » И еще: «Тактика, как наука боя вновь созданного самолета и новой штурмовой авиации, рождалась в тяжелых боях первых месяцев войны. Ценой огромных потерь наши летчики-штурмовики по крупицам искали и обобщали элементы этой новой для себя тактики, учились воевать, и экзаменатором у них был жестокий противник».
После тяжелых потерь 1941 года, авиаполки пополнялись молодыми, наскоро подготовленными летчиками, которые проходили курс ускоренной подготовки с налетом 3 – 4 часа и поэтому плохо умели летать в строю, бросать бомбы и стрелять. При полном господстве немецких истребителей в воздухе это приводило к большим потерям машин и людей в штурмовых авиачастях. С другой стороны штурмовые полки, имея в своем составе большое количество летчиков низкой квалификации, не могли полностью использовать все боевые возможности Ил-2. Положение начало исправляться лишь в 1943 году, когда советская штурмовая авиация приобрела необходимый боевой опыт, изменился порядок восстановления людских потерь в полках, возросла мощь советской истребительной авиации и появился двухместный вариант Ил-2 с задним стрелком.
Кроме истребителей люфтваффе, другим очень опасным противником штурмовиков Ил-2 оказалась немецкая малокалиберная зенитная артиллерия (МЗА), состоящая из 20-мм и 37-мм автоматических пушек. Во второй период войны, когда люфтваффе утратили господство в воздухе, основным противником Ил-2 становится усилившаяся немецкая МЗА, и теперь уже от ее огня, а не от немецких истребителей штурмовики начинают нести наибольшие потери. Впрочем, относительное число потерь в 1944 году по сравнению с 1941 годом уменьшилось примерно в 10 раз и составило 1 самолет на 85 вылетов против прежних 9 вылетов. Для подавления огня батарей зенитных автоматов приходилось выделять особые группы Ил-2. На это уходило 30% от всех участвующих в налете самолетов, а при сильном противодействии до половины всех штурмовиков. Обычно Ил-2 из «группы подавления» шли на 400 – 500 метров позади основной ударной группы, и начинали действовать против ПВО противника, как только та себя обнаруживала. Но если расположение зенитных батарей было уже известно, то атака группы подавления предшествовала появлению остальных Ил-2.
Потери Ил-2 в начальный период Великой Отечественной войны были очень велики. Отчасти причиной этих больших потерь приходится признать конструктивные недостатки самолета. Но и потребность в штурмовиках была так же велика. Несмотря на все свои недоработки Ил-2 оказался в 1941 году единственным самолетом, успешно действующим против наступающих немецких частей и особенно бронетанковых. Теоретически у Ил-2 была альтернатива. Обычно называют бронированный штурмовик П.О. Сухого – Су-6, который по многим показателям превосходил ильюшинский самолет. Но опытный образец двухместного варианта штурмовика Су-6 прошел испытания только осенью 1943 года. Его реальные боевые преимущества были неочевидны, а ограниченные производственные возможности советской авиапромышленности во время войны не позволяли запустить в производство еще один штурмовик, без сокращения выпуска другого. Поэтому Су-6 не пошел в серию. Может быть, это была ошибка. Утверждать здесь что-нибудь более определенное – невозможно.
В сражениях Великой Отечественной
Штурмовики Ил-2 использовались на всех фронтах Великой Отечественной войны и принимали участие во всех основных сражениях. К середине ноября 1941 года, то есть к началу второго наступления немцев на Москву, в составе Западного и Калининского фронтов действовало всего 50 штурмовиков Ил-2 (312-й, 232-й, 62-й и 569-й шап). Тем не менее, как деликатно отметил в своем донесении командующий 2-й танковой группой генерал-полковник Гудериан: «Бронированные штурмовики неприятно воспринимаются немецкими войсками…»
Накануне советского контрнаступления под Москвой 5 – 6 декабря 1941 года, в составе Калининского, Западного и Юго-Западного фронтов насчитывалось всего 82 штурмовика Ил-2 (соответственно по фронтам: 15, 54 и 13 шт.) из них 59 боеспособных. Штурмовики успешно действовали против отступающих немецких войск, колонны которых растянулись на многие километры. Утверждают, что именно в это время немцы стали называть Ил-2 «черной смертью». Нам не удалось встретить такое название ни в одном из немецких воспоминаний или документов. Общее отношение немцев к Ил-2 было довольно уважительным, но не имело панического оттенка. Скорей всего, это выражение основано на случайном высказывании какого-нибудь пленного немца или придумано кем-то из наших военных журналистов. И это вполне понятно: в 41-м году всем так хотелось, чтобы немцы нас тоже боялись.
В ходе боевого применения Ил-2 в течение 1941–42 годов выяснилось, что бомбоштурмовые удары с бреющего полета были недостаточно эффективны. Более выгодным оказался способ нанесения ударов с пологого пикирования под углом около 30 градусов с высоты около 1000 метров. В то же время в штурмовых авиачастях стал все чаще использоваться боевой прием «круг», который обеспечивал как наилучшее огневое поражение наземных целей, так и защиту от атак немецких истребителей. Потери же от последних были в 1942 году все еще высоки: более 60% от всех боевых потерь.
Первыми с мая 1942 года «круг» стали успешно применять летчики 288-го шап Северо-Западного фронта. Такой боевой порядок давал штурмовикам возможность самостоятельно отражать атаки вражеских истребителей. Для его построения было необходимо не менее 6 – 8 самолетов. Расстояние между машинами составляло 150 – 300 метров. Ведущий отдавал команду по радио и делал глубокий вираж в сторону противника. Все остальные самолеты устремлялись за ним. Для такого виража Ил-2 требовалось немногим более 20 секунд, поэтому круг выстраивался и замыкался быстро, за полминуты. Каждый находящийся в круге самолет, своим оружием прикрывал впереди идущего. Кроме того, «круг» применялся для продолжительного штурмового воздействия на противника, когда боеприпасы сбрасывались не «залпом», а последовательно с нескольких заходов: сначала – бомбы, потом – реактивные снаряды и напоследок – пулеметно-пушечный огонь. Например, таким образом, Ил-2 действовали при поддержке атаки наших сухопутных сил. Штурмовики с воздуха подавляли огневые средства немцев и прижимали к земле вражескую пехоту.
Во время боев на ближних подступах к Сталинграду, в начале сентября 1942 года, советское командование сосредоточило на этом направлении 240 штурмовиков Ил-2. В середине сентября бои шли уже в самом городе, и штурмовикам пришлось в прямом смысле принимать участие в уличных боях за Сталинград. Летчики находили среди городских развалин дома и улицы, занятые немцами и наносили по ним штурмовые удары. Это было особенно сложно, так как требовало от летчиков высокого мастерства и умения находить нужную цель в дыму пожаров, и в лабиринте улиц. А поскольку соприкосновение войск было очень тесным, и обстановка часто менялась, то существовала постоянная угроза ударить по своим.
Во время Сталинградской битвы уже упоминавшийся нами старший лейтенант Иван Пстыго командовал эскадрильей штурмовиков. В один из дней он получил приказ уничтожить немецкие танки, вклинившиеся в оборону наших войск в районе Саратовской и Коммунистической улиц. Задача осложнялась тем, что у летчиков отсутствовал подробный план города. Никто не мог точно указать, где расположены эти улицы. Необходимую карту привезли в последний момент прямо к самолетам, уже стоявшим на старте. Однако на месте танков не оказалось. Неужели ошибка? Нет, просто немцы укрыли свою бронетехнику в тени разрушенных домов, где она плохо просматривалась с воздуха, и штурмовики не сразу разглядели их. Но, обнаружив, построились в «круг«, и друг за другом обрушили свой удар на танки противника. Отсутствие зениток позволило советским летчикам сделать 8 заходов. Прорыв немцев был ликвидирован.
Осенью 1942 года на фронт стали поступать двухместные серийные Ил-2. 30 октября 1942 года в боях за Сталинград двухместные штурмовики из 8-й Воздушной армии (ВА) впервые приняли участие в боевых действиях, и воздушные стрелки заявили о 10 сбитых ими истребителях противника. Возможно, этот успех, как обычно на войне, был немного преувеличен. Но, может быть, и нет. До сих пор немцы привыкли безнаказанно расправляться с одноместными Ил-2, и оборонительный огонь стрелков мог оказаться для «мессершмиттов» роковой неожиданностью.
В первые дни советского наступления под Сталинградом (с 19 по 30 ноября) Ил-2 не смогли проявить себя должным образом из-за плохих погодных условий. В дальнейшем штурмовики увеличили свою активность. Причем, кроме обычной поддержки наступающих советских войск, они наносили удары по немецким аэродромам и даже привлекались к перехвату немецких транспортных самолетов, которые пытались доставить грузы окруженной под Сталинградом группировке Паулюса.
В сражении на Курской дуге принимали непосредственное участие три воздушные армии: 2-я ВА Воронежского фронта, 16-я В А Центрального фронта и 17-я ВА Юго-Западного фронта. Накануне сражения в составе всех трех армий находилось 837 штурмовиков Ил-2, из которых боеспособных насчитывалось 740 (соответственно по армиям: 2-я – 311/279; 16-я – 295/257; 17-я – 231/209). Кроме того, к боевым действиям особенно на завершающих этапах сражения, привлекались штурмовики 15-й ВА Брянского фронта и 5-й ВА резервного Степного фронта, то есть еще около 600 самолетов Ил-2.
Утром 5 июля 1943 года Ил-2 из 2-й и 17-й Воздушных армий нанесли удары по немецким аэродромам. Но из-за недостаточной подготовки эти действия советских штурмовиков не достигли своей цели. Ил-2 понесли большие потери, а урон, причиненный противнику, оказался невелик. Так, например, при налете 16 Ил-2 из 237-го шап на немецкий аэродром Основа было уничтожено на земле до 17 самолетов противника, но ценой потери 13 штурмовиков (10 летчиков).
На Курской дуге немцы применили для борьбы с Ил-2 несколько тактических новинок. Например, на своем переднем крае они стали постоянно держать самолеты-наблюдатели, которые, заметив соединения Ил-2, предупреждали наземные войска и вызывали по радио истребители-перехватчики. Таким образом, один из важных факторов успеха штурмовиков – внезапность – терялся. Другая новинка заключалась в том, что немецкие истребители Focke-Wulf Fw-190 атакуя штурмовики, вставшие в оборонительный круг, «закручивали» свой круг, но встречный и наступательный. Fw-190 не уступал Ил-2 в пушечном вооружении и был неплохо бронирован спереди. А будучи более маневренным самолетом, он выигрывал дуэль со штурмовиком на встречных курсах.
Надо сказать, что Fw-190 стал для советских штурмовиков Ил-2 не только сильным и опасным противником, но и концептуальным соперником. Командующий немецкой штурмовой авиацией Эрнст Куфер (Kupher), сам летавший на Ju-87, считал, что с 1943 года этот «юнкерс» больше нельзя использовать даже на Восточном фронте. В качестве примера он приводил свой собственный гешвадер (организационно – полк, но очень крупный, равный трем нашим авиаполкам), который за восемь месяцев боев потерял 89 экипажей. То есть почти весь свой личный состав. «Если это будет продолжаться еще год, – говорил Куфер, – результатом будет полный конец штурмовых частей… У меня есть эскадрильи с одним самолетом на вооружении». «С 5 июля 1943 года, – продолжал Куфер, – я потерял двух гешвадер-командиров, двух адъютантов групп и шесть штаффель-командиров, каждый из которых совершил более 600 боевых вылетов. Такой опыт уже не заменить… Мы не можем позволить себе терять тех немногих, кто остался».
Вместо Ju-87, из которого хороший штурмовик так и не получился, Куфер предлагал создать небольшой, одноместный, скоростной и маневренный самолет, способный обходиться без сопровождения истребителей. Немецкий офицер выступал против бронированных самолетов, приводя следующие доводы: «Мы создали «Тигр», «Пантеру», «Фердинанд» с сильнейшим вооружением и мощнейшим бронированием. Но с воздуха мы снова и снова видели, как под Курском, Орлом и Белгородом зенитные и противотанковые орудия останавливали их».
По мнению Куфера, вооружение нового штурмовика должно было состоять из 20-мм пушек и бомб не тяжелее 250 кг. А главной задачей штурмовой авиации, должна стать борьба с танковыми прорывами. Но для этого немецкий теоретик предложил атаковать не сами танки (это требовало особых самолетов и авиационного вооружения), а более уязвимые, но не менее важные колонны с топливом и боеприпасами, следующие в прорыв за танками.
Наиболее подходящим самолетом на роль штурмовика Куфер считал истребитель Fw-190. Его двигатель воздушного охлаждения был менее уязвим в бою и, кроме того, самолет отличался бронированием маслорадиатора. Видимо, выступая противником брони, Куфер все же немного лукавил. Или его теорию небронированных штурмовиков в люфтваффе разделяли далеко не все. Во всяком случае, появившиеся весной–летом 1943 года штурмовые версии «Фокке-вульфа» оказались обвешены дополнительной броней.
Под фюзеляжем Fw-190F можно было подвесить одну 250-кг или 500-кг бомбу, а под крылом еще четыре бомбы по 50-кг или две дополнительные 30-мм пушки. Основное стрелковое вооружение состояло из двух 7,9-мм пулеметов и двух 20-мм пушек. Утяжеленный броней Fw-190F-3 обладал меньшей максимальной скоростью, чем его собратья-истребители, но все же довольно высокой для штурмовика. С 250-кг бомбой самолет достигал 524 км/ч у земли и 592 км/ч на высоте 5500 метров. (Кстати, одноместный Ил-1 разгонялся у земли до 525 км/ч, правда без бомб, но полностью бронированный. Вполне сопоставимые цифры!) Всего было выпущено около 600 «Фокке-вульфов» штурмовиков. Это не идет ни в какое сравнение с десятками тысяч Ил-2. Но немецкая авиация в то время полным ходом развивалась в сторону универсальных многоцелевых боевых самолетов. Поэтому другие модификации «Фокке-вульфа» с таким же успехом могли использоваться, как легкие бомбардировщики и штурмовики. Сравнивать их с Ил-2 можно лишь условно. Перед нами две различных концепции, два различных решения одной и той же задачи. И каждое решение имело свои положительные и отрицательные стороны.
Вернемся, однако, на поле битвы под Курском. Уже 5 июля 1943 года, штурмовики из 16-й ВА впервые использовали против немецких танков новые бомбы ПТАБ. В следующие несколько дней массовое применение штурмовиками Ил-2 этих кумулятивных авиабомб имело исключительный успех. Так, например, 3-я танковая дивизия СС «Мертвая Голова» после нескольких налетов советских штурмовиков в течение одного дня потеряла до 270 единиц боевой техники: танков, «самоходок», бронетранспортеров. Чтобы избежать больших потерь немецким танковым частям пришлось перейти к рассредоточенным порядкам. А это существенно затрудняло управление войсками и замедляло всякое передвижение бронетехники.
Действия штурмовиков на Курской дуге в целом были успешны. Но победы все еще доставались дорогой ценой. За шесть дней боев к 11 июля 1943 года потери 2-й ВА составили 107 самолетов Ил-2. А 16-я ВА к 10 июля за пять дней потеряла 148 штурмовиков. В ходе войны совершенствовались тактика штурмовиков и способы формирования штурмовых авиаполков. Уровень боевой подготовки летчиков заметно вырос. Улучшилось взаимодействие штурмовиков как с наземными войсками, так и с истребителями прикрытия. В 1944 году авиаполки Ил-2 уже редко действовали малыми группами, а перешли к нанесению сосредоточенных массированных ударов. Этим обеспечивалось уверенное поражение цели и возможность подавления зенитных батарей противника.
Для концентрации ударной силы штурмовой авиации задействовались большие группы самолетов – полки, дивизии и даже корпуса. К 1944 году изменился состав штурмовых эскадрилий. Теперь в них входили три звена по четыре Ил-2. Звенья летали боевым порядком «пеленг», а полеты эскадрилий и полков осуществлялись «змейкой» звеньев, где каждое последующее звено летело ниже предыдущего, защищая его снизу.
Приведем один из примеров такой крупномасштабной операции. В начале 1944 года в период весенней распутицы на Идрицком аэродроме близ Пскова скопилось около 120 немецких самолетов. Советское командование решило нанести по вражескому аэродрому бомбоштурмовой удар. Вся операция была тщательно подготовлена и продумана до мельчайших деталей. От начала до конца был рассчитан и обеспечен весь полет. Действовать предписывалось целым корпусом. Вести его на задание поручили в то время уже майору И. Пстыго. Для прикрытия штурмовиков выделялась авиадивизия истребителей. 144 штурмовика Ил-2 поднялись в воздух и построились в колонну звеньями. Такой боевой порядок создавал условия для маневра. Ведущее звено летело на высоте 2500 метров. Следующие за ним звенья располагались ниже друг друга уступами, таким образом, чтобы замыкающие звенья следовали почти на бреющем полете. Истребители сопровождения шли выше штурмовиков, а командир дивизии истребителей, во главе восьмерки, летел над ведущим звеном штурмовиков. Во время штурмовки каждое звено заходило и пикировало на свою заранее намеченную цель. Зенитные батареи немцев были сразу же подавлены специально выделенными для этого группами штурмовиков. Вражеский аэродром был разгромлен. Горели самолеты, склады с горючим, аэродромные постройки. Закончив штурмовку, Ил-2 организованно ушли на свои аэродромы. Но сброшенные ими бомбы замедленного действия от получаса до 48 часов продолжали взрываться, мешая врагу бороться с пожарами и восстанавливать аэродром.
К 1944 году взаимодействие штурмовиков с истребителями прикрытия стало более разнообразным. Одни группы истребителей «расчищали дорогу» перед штурмовиками, другие прикрывали их над целью и на обратном пути. Сами штурмовики стали увереннее чувствовать себя в воздухе. Они уже не разбегались в разные стороны при виде немецких истребителей, становясь их легкой добычей, а строились в оборонительный крут и вступали в бой с противником, нередко нанося ему ощутимый урон. Таким образом, потери Ил-2 снижались, а боевая эффективность возрастала.
Массированное применение штурмовой авиации и ее тесное взаимодействие с наземными войсками было невозможно без развития средств связи. Но до 1943 года качество радиосвязи оставляло желать лучшего. В начале войны радиостанций не хватало, ими оборудовались только самолеты ведущих групп. Если самолет ведущего сбивали или он получал повреждения, все подразделение оставалось без связи. Сами радиостанции, установленные на штурмовике были скопированы с полевых армейских. Пользоваться ими в воздухе было неудобно. Для установления связи они требовали довольно длительной настройки. Но ведь летчик не на земле, ему еще надо управлять самолетом. Пульт настройки радиостанции располагался с правой стороны кабины, и вести самолет приходилось левой рукой.
Тем не менее, уже в период Сталинградской битвы действия штурмовиков над полем боя впервые стали корректироваться с помощью наземных радиостанций. К середине 1943 года средствами радиосвязи оборудовались все штурмовики. Теперь летчики были обеспечены устойчивыми каналами связи с различными наземными службами, помогающими им выполнять боевые задачи. Связь поддерживали в первую очередь с командным пунктом полка, со станциями наведения, с самолетами внутри группы и с истребителями прикрытия.
В ходе войны на передовой стали создавать сначала пункты наблюдения (ПН), а затем передовые командные пункты (ПКП). В их обязанности входило непосредственное управление атаками штурмовиков, наведение их на цель, предупреждение о появлении истребителей противника и оперативное обеспечение взаимодействия самолетов с наземными войсками.
…И на море
Ил-2 были плохо приспособлены для действий над морем, но использовались там из-за нехватки специальных самолетов
Самолеты Ил-2 использовались не только в боях на суше, но так же в качестве морских штурмовиков. К началу июля 1943 года в составе авиации военно-морского флота находилось 164 Ил-2. В том числе: 75 штурмовиков – на Черном море, 61 – на Балтике и 28 – на «севере». Морские летчики, летавшие на Ил-2, действовали против кораблей и различных плавсредств противника в портах и на морских переходах, а так же поддерживали высадку десантов.
Обнаружить цель в открытом море было непросто. Ил-2 летали на сравнительно небольшой высоте 1200– 1500 метров, и если цель не попадала в поле зрения летчиков, боевой вылет считался несостоявшимся. Радиус боевого действия Ил-2 и для сухопутного самолета был невелик, а для действий над морем оказался тем более недостаточен. Для того, чтобы увеличить дальность полета, штурмовики оборудовались двумя подвесными топливными аками емкостью по 100 литров. Баки подвешивались на внешние бомбодержатели, но при этом приходилось отказываться от бомбовой нагрузки. Оставались только реактивные снаряды, пушки и пулеметы.
Немецкие военные корабли и транспорты имели мощные огневые средства ПВО. Все те же 20-мм и 37-мм автоматические пушки. Это вынуждало летчиков Ил-2 до минимума сокращать время пребывания над целью, и в первом и единственном заходе полностью использовать весь имеющийся боезапас. Обычно во время атаки оружие использовалось в следующей очередности: сначала реактивные снаряды, затем пушки и в последний момент – бомбы. Затем выход из пикирования и противозенитный маневр. Чаще всего корабли противника шли группой, и это позволяло им хорошо построить свою противовоздушную оборону, поэтому штурмовики несли большие потери. Поврежденный Ил-2 не был приспособлен для посадки на воду. Он тонул в течение 30 – 40 секунд. За это время экипаж должен был успеть выбраться из самолета, иначе он тонул вместе с ним.
Иногда атаки морских штурмовиков проводились в глубоких сумерках, что затрудняло ведение по самолетам прицельного зенитного огня. Против торпедных катеров, малоразмерных и проворных, предпочитали использовать стрелковое оружие, бомбы же были почти бесполезны. Кроме бомб, летчики-штурмовики с большим успехом применяли ампулы с зажигательной смесью АЖ-2 или выливные авиационные приборы (ВАП). ВАПы, наполненные фосфорными шариками и керосином, подвешивались на наружные бомбодержатели. Емкость одного прибора составляла 250 литров. Горючую смесь выливали с высоты 20 – 30 метров, и она мгновенно зажигала баржи, плоты и другие плавсредства.
Весной 1944 года морские летчики-штурмовики начали осваивать «топ-мачтовое бомбометание». Само название происходило от способа сбрасывания бомб с малой высоты на уровне верхушек (топа) мачт. Метод использовал свойство бомбы рикошетировать от поверхности воды. Топмачтовики выходили на цель вслед за группой подавления ПВО. На высоте 20 – 30 метров летчик выравнивал свой Ил-2 и за 250 – 150 метров до цели последовательно сбрасывал бомбы (обычно 4 по 100 кг), которые, отскакивая от воды, попадали в борт корабля (не все, конечно, но хоть одна да попадала). Перелетев корабль, самолет выполнял противозенитный маневр, например: снижался до уровня палубы и уходил на бреющем. При таком способе бомбометания использовались взрыватели только замедленного действия на 5–7 секунд, иначе самолет поражался собственной бомбой. По сравнению с обычным бомбометанием, результативность топ-мачтового метода была раз в 5 выше.
Но еще большего успеха можно было добиться комбинированной атакой, которая совмещала обычное и топмачтовое бомбометание. Именно такой удар нанесли штурмовики 47-го шап Черноморского флота 25 апреля 1944 года по немецкому конвою недалеко от Севастополя. Конвой состоял из 4 транспортов и 3 кораблей охранения. Первая группа из 8 штурмовиков нанесла бомбовый удар с полого пикирования с высоты 1200 метров, тем самым обеспечив скрытность и безопасность второй группы из четырех Ил-2, которые применили топмачтовое бомбометание. Удары с разных сторон ошеломили противника. В результате один из немецких транспортов пошел ко дну, унеся с собой до 500 солдат. Штурмовики потеряли один Ил-2.
На Балтике в 1944 году из трех Ил-2 создали особую группу для поиска и уничтожения подводных лодок. Подлодкам приходилось довольно часто всплывать на поверхность для подзарядки аккумуляторов. Здесь-то их штурмовики и поджидали. За полтора месяца Ил-2 повредили и уничтожили 4 вражеских подводных лодки.
Но, несмотря на некоторый успех штурмовиков Ил-2 на море, приходится сказать, что этот самолет по своим боевым возможностям не был рассчитан для действий против морских целей. Его вооружение было недостаточным для нанесения серьезных повреждений крупным кораблям и судам противника. Поэтому на морском театре военных действий Ил-2 использовался в основном из-за недостатка соответствующих боевых машин.
9may.zauda.ru
|
ШтурмовикОКБ Ильюшина
Ил-2 из состава 8-го гвардейского шап ВВС ЧФ, 1943г. Несмотря на сильное огневое противодействие, Ил-2 показал высокую боевую эффективность. Потребность в самолетах этого типа была огромна. Хорошо известна телеграмма И.В. Сталина директорам авиационных заводов, в которой, в частности, говорилось: «Самолеты Ил-2 нужны нашей Красной Армии… как воздух, как хлеб». Однако боевое применение Ил-2 выявило и крупный его недостаток, приводивший к большим потерям — уязвимость от огня истребителей противника, атаковавших штурмовик с задней незащищенной полусферы. Необходимость во втором члене экипажа для защиты штурмовика сзади стала очевидной. Осенью 1941 г. Сталин получил письмо от капитана Е.П.Коваля, штурмана 234 ШАП в котором он писал «… Основной недостаток самолета в том, что он сзади совершенно беззащитен от истребителей. Истребитель противника в большинстве случаев подходит сзади и сбоку на 10-15 метров и бьет по самолету из пушек и пулеметов, стараясь поразить мотор или летчика. …Вывод: необходимо сзади летчика (куда садится техник при перелетах) сажать стрелка с пулеметом. Для этого нужно бронезащиту летчика перенести в самую заднюю часть бронекорпуса, чтобы стрелок был за надежной броней». Его реакция на это письмо была очень быстрой и весьма решительной. В феврале 1942 г. он вызвал Ильюшина в Кремль, и согласно его воспоминаниям сказал: «Немедленно дайте двухместный самолет. Делайте что хотите, но сборочную линию останавливать не позволим». (Позволю себе подвергнуть сомнению слова Ильюшина, так как это «немедленно» тянулось до осени, а Сталин имел очень хорошую память). Поскольку нельзя было менять основные тактико-технические характеристики машины с одной стороны, а с другой переделка не должна была приводить к перестройке производственного процесса на заводах, то конструктор не мог направить на сборочные линии вариант Ил-2 базирующийся на конструктивных решениях использованных на Ил-2 М-82. Тем не менее, первые работы в этом направлении развернулись на базе конструктивных решений именно этого прототипа. Уже в феврале Ильюшин со своей группой построил прототип двухместного «штурмовика», в котором — в соответствии с пожеланиями капитана Коваля — место заднего стрелка было размешено сразу же за топливным баком. Оконечность одноместной кабины была изъята и на ее месте установлена полностью закрытая кабина стрелка, хорошо защищенная броней толщиной 6 мм. Для обороны стрелок располагал одним пулеметом калибра 12.7 мм с боезапасом в 200 патронов, который был позднее уменьшен на 50 штук. Он мог вести огонь пол следующими углами: вверх — 35°, вправо — 35°, влево — 25°. Самолет не был оборудован радиоаппаратурой. Вся кабина вместе с вооружением и боеприпасами имела массу 270 кг. что изменило центровку самолета и его пилотажные свойства, это выявилось в процессе заводских испытаний, поведенных в начале марта. Самолет поздно отрывал хвост при старте и чересчур быстро опускал его во время посадки. Кроме того ощутимо снизилась максимальная скорость и затруднилось управление. В целях «исправления» этих недостатков была усилена задняя стойка шасси, и увеличено заднее колесо, модифицированы основные стойки шасси и принято решение о необходимости установки новой, более мошной модели двигателя. Из-за отсутствия такой двигательной установки, а так же по многим другим причинам этот проект был быстро отвергнут. Что бы избежать возникновения тех же самых проблем, на следующем прототипе построенном в апреле убрали топливный бак и вместо него установили два других бронированных бака, во внутренних бомбоотсеках. На его месте была устроена новая полностью бронированная перекомпонованая кабина стрелка, несколько похожая на ту, что была установлена на Ил-2 М-82. Однако в этом случае стрелок располагал пулеметом ШКАС 7,62 мм, хотя весьма вероятно, что это вооружение было потом заменено … ручным пулеметом ДТ калибра 7.62 мм для обстрела наземных целей и истребителей атакующих сбоку. Этот второй прототип, несмотря на некоторые свои недостатки, сразу понравился экипажам. Пилотам — благодаря практически не отличающимся от одноместного Ила пилотажным свойствам, а стрелкам из-за просторной бронированной кабины. Машина, однако, не понравилась руководству из-за почти в два раза меньшей бомбовой нагрузки, в результате чего в серийное производство она не запускалась. Такое решение кажется существенной ошибкой «верхушки», т.к. на самом деле Ил-2 мог бы и в дальнейшем нести свои 400-600 кг бомб, только в бомбоотсеках их находилось бы не более 200 кг. Остальные 200-400 кг, можно было подвешивать под центропланом, на внешних замках, примерно так как это позднее делалось на Ил-10 (200 кг внутри и 200 кг снаружи). Аргументы руководства состоящие в том. что потребовались бы значительные технические нововведения лишены основания, ибо изменение топливной системы не представляло никакой проблемы, а установка кабины не требовало больших изменений. Таким образом непонятно почему собственно было принято решение об отказе от серийного производства, но возможно дело в том, что именно в этот период проводилась пропагандистская компания призывающая пилотов брать максимальную бомбовую нагрузку, а на новой версии самолета существовала проблема с размещением бомб в бомбоотсеках. После того как и эта разработка была отвергнута, конструкторы построили очередной прототип, на этот раз оборудованный турельной установкой МВ-3 с пулеметом УБТ и значительно увеличенными углами обстрела. Могло бы показаться, что этот прототип был лучшим из всей тройки, если бы не факт, что турель была не бронированной, да к тому же слишком большой и тяжелой для Ила, что делало невозможным его эффективное боевое применение. Характеристики этого самолета были очень близкими к тем какие имел первый прототип (установка была смонтирована за топливным баком), однако с тем отличием, что потеря скорости была еще больше, т.к. турель имела большее аэродинамическое сопротивление. Итак, после пятимесячного труда группа Ильюшина оставалась на том же месте, а заводы продолжали производить одноместный вариант. В это время, в августе 1942 г., появилась идея простой переделки одноместного Ила в двухместный, которую очень интенсивно пропагандировали два офицера 6-й Воздушной армии: подполковник И.В.Дельнов — командир 243 ШАД и главный инженер этой армии В.И.Кобликов. Предложенная ими модернизация состояла в прорезании отверстия на месте бывшего «входа» в багажник и установке в нем погона с пулеметом ШКАС 7,62 мм, который обслуживался стрелком. Оба основных автора этого решения руководствовались прежде всего желанием дать самолету хоть какую-то возможность отразить атаку истребителей сзади, а не обеспечением зашиты стрелка и взаимодействия экипажа. Поэтому-то второй член экипажа не имел ни фонаря, ни броневой зашиты сзади, ни связи с пилотом. Однако необходимость в заднем стрелке была так велика, что часть офицеров 6 ВА прилагала большие усилия для продвижения этого проекта, уже воплощенного в жизнь в 11 ой армии и некоторых других частях на том участке фронта. (Переделанные таким способом (в мастерских) двухместные самолеты появились уже значительно раньше. Первые упоминания о переделке на подмосковных аэродромах багажника в место для стрелка относятся к началу 1942 г. Вероятно именно эти работы послужили источником вдохновения для летчиков 243 ШАД из 6ВА). В результате 7-8 сентября один из модифицированных Илов был представлен компетентным офицерам из штаба ВВС на центральном аэродроме им. Фрунзе в Москве. Самолет осмотрел целый ряд специалистов во главе с заместителем начальника ВВС Красной армии по инженерным вопросам Л.К.Рекиным, заместителем наркома авиационной промышленности по опытному строительству А.С.Яковлевым (создателем истребителей Як) и конструктором самолета Ильюшиным. В письме к командиру 6-й ВА, генералу Федору Полынину начальник управления опытного строительства ВВС Красной Армии писал: «Очень высоко оценили инициативу 243 ШАД в области устройства места стрелка и считаем возможным оснастить самолеты Ил-2, находящиеся в войсках, такой установкой. Конструкторскому бюро тов. Ильюшина поставлено задание — учесть опыт вашей дивизии и разработать более совершенную заднюю кабину». На полях следует заметить, что летом 1942 г. в той же самой дивизии, по инициативе тех же летчиков, на Илах пробовали устанавливать стрелковые турели с СБ-2. Правдоподобно так же и то, что эти разработки послужили базой для последующих работ Ильюшина. Конструкторское бюро Ильюшина очень быстро разработало очередную модификацию и в том же месяце был облетан прототип построенного на заводе двухместного Ила. Этот самолет отличался от своего предшественника очень незначительно. Попросту за оконечностью топливного бака №3 была устроена примитивная кабина стрелка, которая имела частично застекленный не бронированный фонарь, соединенный с фонарем пилота. В отличии от заднего топливного бака кабина стрелка вообще не была защищена каким-либо образом. Однако для обеспечения ему хотя бы хорошего настроения, в фюзеляже за его кабиной устанавливалась бронеплита толщиной 6 мм защищавшая только его … ноги. В ходе серийного производства где-то в середине 1943 г. была изменена система бронирования передней части кабины. На месте задней бронеплиты на наклонном бронировании в его верхней части, была установлена вертикальная плита полностью отделяющая стрелка от бака. Как и прежде сама кабина стрелка оставалась незащищенной. Для зашиты хвоста «черной смерти» был предназначен 12,7 мм пулемет УБТ с боезапасом в 200 патронов, но из-за того что значительный добавочный вес (боезапас весил около 100 кг. а сам пулемет 21.5 кг) значительно ухудшил пилотажные свойства, запас патронов существенно уменьшили — до 150 штук (сэкономив таким образом около 25 кг). Принимая во внимание скорострельность этого оружия — 1050 выстрелов в минуту — такого запаса патронов хватало только на … 8,5 с залпа! Это позволяло давать только 2-3 очереди по атакующим истребителям противника. Кроме переделки района кабины были так же выполнены еще различные модернизации относительно одноместной машины: например изменена топливная система (Однако весьма вероятно, что это изменение было введено позднее) благодаря чему каждый самолет заправлялся не за 25 минут, как до этого, а только за 8 минут. С целью обеспечения модификации самолетов, техническая документация на оборудование нового места стрелка была разослана в ремонтные подразделения всех воздушных армий, где с октября приступили к работам по модернизации, руководствуясь заводской документацией или используя сходные решения. Серийное производство первых двухместных «летающих танков» было начато в октябре 1942 г. Эти самолеты не получили какого-либо дополнительного обозначения (постоянно употребляемые названия Ил-2м или, что тоже самое Ил-2М), а отличались только очередным номером серии. Уже в середине ноября 1942 г., перед контрнаступлением под Сталинградом, в 267ШАД из 17 ВА насчитывалось 66 таким образом переделанных штурмовиков, несколько меньшим их количеством располагала 288 ШАД из 16 ВА и несколько больше их находилось в различных полках 8 ВА.
ПодробноИсточники
| |||||
www.airpages.ru
Танки Самолеты | Штурмовики Ил-2, простые и дешевые в производстве, выпускавшиеся в больших количествах и обладавшие высокими боевыми качествами, во время Великой Отечественной войны стали наиболее массовыми боевыми самолетами советских ВВС. В 1943 году 1/3 всех выпущенных авиационными заводами СССР боевых самолетов, составили Ил-2. Этому во многом способствовало то, что в с 1941 по 1943 годы затраты труда на один серийный самолет Ил-2 уменьшились более чем в 1,5 раза — с 9,5 до 5,9 тысяч человеко-часов. В разгар Курской битвы на фронт поступало каждый месяц по 1000 с лишним самолетов Ил-2. К началу 1944 года около 30% от общего числа боевых самолетов, имевшихся в действующих армиях, составляли штурмовики Ил-2. Они знаменовали собой качественно новую ступень развития штурмовой авиации и способствовали появлению новой тактики ее боевого применения. Летчики-штурмовики и воздушные стрелки, воевавшие на Ил-2, внесли значительный вклад в обеспечение победы советского народа над врагом. И прежде всего им, летчикам и воздушным стрелкам, их воинскому умению, мужеству и отваге, выдержке и стойкости обязаны Ил-2 своей славой легендарного самолета Великой Отечественной войны. Опыт боевого применения самолетов Ил-2 оказал решающее влияние на последующее развитие штурмовой авиации, он определил тематику дальнейших опытно-конструкторских работ по бронированным самолетам, проводившихся в ОКБ под руководством С. В. Ильюшина.
Рождение штурмовой авиации Идея создания бронированного самолета-штурмовика для атаки наземных целей с малых высот высказывалась в различных странах, в том числе и в России, еще до первой мировой войны. Предпринимались и попытки создать такой самолет. Весной 1913 г. на авиасалоне в Париже демонстрируется двухместный самолет Ньюпора с частичным бронированием кабины пилота и топливного бака. Наземные цели должны были поражаться стрелком этого самолета, вооруженным винтовкой. В августе того же года в России начинается изучение особенностей поражения наземных целей пулеметным огнем с самолета, а в 1914 г. русский конструктор А. А. Пороховщиков выпускает на испытания самолет Би-Кок, имеющий бронированное днище пилотской кабины, пулеметную установку и приспособление для сбрасывания бомб. Однако технический уровень развития авиационной техники и недостаточная мощность авиационных двигателей того времени не позволяли создать полноценный самолет-штурмовик. В боевых операциях первой мировой войны в качестве штурмовиков применяли, как правило, низко летающие истребители и разведчики, которые несли большие потери от ружейного и пулеметного огня наземных войск. Возрастало значение авиации в борьбе с наземными силами противника. К началу 1918 г. 52% британских ВВС, действовавших на Западном фронте, выполняло задачи по непосредственной поддержке наземных войск на поле боя. Немцы к этому времени имели в составе своего воздушного флота 38 специальных отрядов штурмовой авиации. Бронезащита штурмовиков стала жизненно необходимой, и в 1918 г. на фронте появились первые бронированные самолеты-штурмовики — германский Юнкерс Ju-4 и английский Сопвич T.F.2 «Саламандра». Несмотря на то, что с установкой брони значительно ухудшились и без того невысокие летно-технические данные этих самолетов, их строили серийно, и они приняли активное участие в боях.

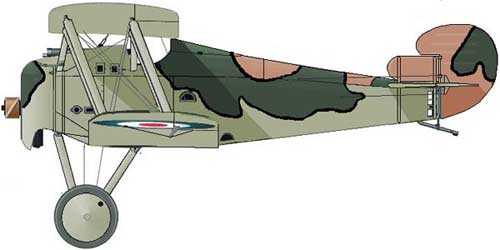

Самолет Sopwith T.F.2 Salamander После первой мировой войны в Англии и США некоторое время еще продолжалось строительство опытных бронированных штурмовиков, но в связи с низкими летными данными этих самолетов дальнейшие работы по ним были прекращены. Рождение штурмовой авиацииСоветская штурмовая авиацияНачало советской штурмовой авиации положила записка В. И. Ленина в Реввоенсовет Республики, в которой он предлагал срочно, на должной научной основе разработать способы штурмовых действий авиации с малых высот. В соответствии с указаниями В. И. Ленина в Красной Армии были созданы особые авиационные группы, перед которыми стояла задача находить крупные массы войск противника, особенно конницы и, действуя большим количеством самолетов, бить врага бомбами и пулеметным огнем с малых высот. Эти авиационные группы сыграли большую роль в ликвидации прорывов белоказачьей конницы. После окончания гражданской войны специальным приказом наркомвоенмора М. В. Фрунзе в составе тогда немногочисленных советских ВВС организуется специальная эскадрилья «боевиков» (прообраз будущих штурмовых частей), вооруженная обычными самолетами-разведчиками Р-1. В ее задачу входило обеспечение совершенствования уже имевшихся и разработка новых тактических приемов штурмовых действий авиации, которые в конце 1927 г. были закреплены в первом «Наставлении штурмовой авиации».
