Пистолет ГШ-18 СПОРТ
Предназначен для занятий практической стрельбой и другими стрелковыми дисциплинами. Соответствует требованиям класса «серийный» Международной конфедерации практической стрельбы (IPSC).
Разработан на базе боевого пистолета ГШ-18и имеет следующие модификации:
ГШ-18 Спорт вместимость магазина 10 патронов;
ГШ-18 Спорт 2 вместимость магазина 18 патронов.
Конструкция ударно-спускового механизма с довзводом боевой пружины полностью исключает инерционный накол, а также обеспечивает ста-бильное усилие спуска и ход спускового крючка, как при первом, так и при последующих выстрелах. Отражение стреляной гильзы вверх-назад обеспечивает удобство стрельбы с правой и с левой руки при различном расположении укрытия. Ударно-спусковой механизм ударникового типа обеспечивает глубокую посадку пистолета в руке. Низкое расположение оси канала ствола уменьшает подброс оружия при выстреле, а малая масса позволяет в максимально короткое время вывести его на линию огня.
| ип патрона ………………………… | 9х19 мм Parabellum |
| Вместимость магазина ……… | 10 или 18 патр. |
|
Масса с магазином без патронов ………………………. |
0,59 кг |
| Габаритные размеры …………. | 184х34х136 мм |
| Длина ствола ………………………. | 103 мм. |
источник:http://www.kbptula.ru/
Образец предоставлен:
Балтийским Стрелковым Центром
РФ, 190121, Санкт-Петербург,
ул. Александра Блока, д.5
+7 (812) 714-10-01
[email protected]
Выражаю особую благодарность за содействие и поддержку:
Директору Центра — Суровову Виталию Владимировичу
Заместителю директора Центра — Татарникову Станиславу Николаевичу
Всему коллективу Балтийского Стрелкового Центра
memo-randum.net
Пистолет ГШ-18
Пистолет ГШ-18 был разработан в конце 1990х годов в тульском КБ Приборостроения под руководством известных конструкторов вооружения (главным образом — авиапушек) Грязева и Шипунова. Цифра 18 в названии обозначает емкость магазина.
КБП начало разработку нового армейского пистолета в середине 1990х с создания своего варианта патрона 9х19мм парабеллум с повышенной бронебойностью. Патрон 9х19мм ПБП имеет легкую пулю с высокой начальной скоростью (4.2 грамма, 600 м/с) с сердечником из термоупрочненной стали. Первые варианты пистолетов КБП имели обозначение П-96 и оказались не очень удачными, а потому в 1998 году началась разработка нового пистолета, поступившего на испытания в 2000 году. Пистолет, названный ГШ-18, успешно прошел официальные испытания и широко рекламируется как для отечественных потребителей (в основном, структур МВД, ФСБ, Внутренних Войск), так и для продажи на экспорт. В связи с принятием в России на вооружение в 2000 году пистолета Ярыгина ПЯ (тема «Грач»), а также наличием более мощного и неплохого по характеристикам пистолета Сердюкова СПС (он же СР-1 «Вектор», он же «Гюрза», под патрон 9х21мм СП-10), будущее пистолета ГШ-18 довольно туманно, хотя сам по себе он пистолет, несомненно, интересный, хотя и не выдающийся. Примечание: в 2003 году ГШ-18 все таки принят на вооружение решением Правительства РФ, однако он, скорее всего, будет закупаться различными правоохранительными органами — в армии основным должен стать все-таки ПЯ.
ГШ-18 построен по схеме с коротким ходом ствола. Запирание — поворотом ствола на 10 боевых упоров, угол поворота при запирании — всего 18 градусов. Рамка пистолета — из пластика, со стальными вставками. Затвор — штампованный из стального листа, с жестко укрепленной вставкой в месте сцепления со стволом и извлекаемым при разборке затворным блоком, в котором смонтированы ударник и выбрасыватель. УСМ ударниковый, с предварительным частичным взведением ударника при движении затвора и довзведением при нажатии на спусковой крючок. Пистолет оборудован только автоматическими предохранителями. в том числе — и на спусковом крючке. Ударник, находящийся на полувзводе, выступает примерно на 1мм в задней части затвора, позволяя визуально и на ощупь определить готовность пистолета к выстрелу. Прицельные приспособления нерегулируемые, целик укреплен не на затворе, а на затворном блоке, что критики пистолета считают недостатком, так как со временем затворный блок может разболтаться в затворе и точность прицеливания и стрельбы упадет. Магазин двухрядный, коробчатый, с выходом патронов в два ряда для повышения надежности подачи. Защелка магазина — позади спусковой скобы, может быть легко переставлена на любую сторону оружия. Затворная задержка — слева. Одна из характерных особенностей пистолета ГШ-18 — открытый спереди затвор, тоже любимая тема для критики этого пистолета, так как есть опасения что внутрь затвора может легко проникнуть грязь. Тем не менее, авторы пистолета считают что такой угрозы нет, и только опыт реальной эксплуатации может показать, кто прав.
ГШ-18 может использовать любые коммерческие патроны 9х19мм, армейские патроны 9мм НАТО, а также специальные бронебойные патроны отечественной разработки, 7Н21 и 9х19мм ПБП. Эта возможность, однако, не является эксклюзивной для ГШ-18, так как пистолет ПЯ («Грач») также может использовать эти патроны. Более того, разработчики отечественных боеприпасов утверждают, что их разработки могут использоваться в любых достаточно прочных пистолетах калибра 9х19мм.
В целом отзывы о пистолете ГШ-18 самые разные — от восторженно-рекламных до скептических, со словами «лучше бы они (Грязев и Шипунов) авиапушки делали, у них это лучше получается». В любом случае, к достоинствам ГШ-18 можно отнести очень малый для своего класса вес, большую емкость магазина, низкое расположение ствола относительно руки стрелка, хорошую кучность стрельбы.
Я имел возможность подержать в руках серийный ГШ-18 (правда, пострелять из него так и не удалось). Из всех современных отечественных армейских пистолетов (ГШ-18, ПЯ, СПС) именно ГШ-18, по моему личному мнению, имеет наиболее эргономичную и удобную рукоятку. Кроме того, он самый легкий из трех пистолетов и отлично влезает в штатную открытую милицейскую кобуру от ПМ. Так что, по моему, ему самое место в качестве нового милицейского оружия, особенно в ГАИ — ведь сотрудникам дорожной милиции приходится постоянно носить оружие (тут в плюс малый вес ГШ-18), а высокая пробивающая способность пули 9мм ПБП на малых дальностях позволит эффективно вести огонь по преступникам, находящимся в автомобилях.
www.bramit.ru
ГШ-18: оружие последнего шанса | Армейский вестник
Сегодняшняя история о пистолете ГШ-18 — детище тульских оружейников В.П. Грязева и А.Г. Шипунова. Фактически это оружие находится в эксплуатации уже почти два десятка лет, что даёт возможность достаточно уверенно обсуждать его достоинства и недостатки.
Пистолет для охранников и фельдъегерей
Первый «подход» конструкторов из тульского Конструкторского бюро приборостроения (КБП) к объявленному военными конкурсу по теме «Грач» на новый армейский пистолет нельзя назвать удачным. В середине 90-х КБП разрабатывало малогабаритный пистолет П-96, но тогда военных идея ещё одного «маленького» пистолета не вдохновила, и заменой «Макарову» в армии он не стал. Впрочем, его разновидностями под более «гражданский» патрон 9×17 мм и постепенно уходящий в эту категорию «макаровский» 9×18 мм заинтересовались другие структуры.
Вариант под 9×17 мм под обозначением П-96С был разрешён для вооружения частных охранных предприятий, для которых ранее единственными вариантами были ИЖ-71 и ИЖ-71-100, а также вневедомственной охраны. П-96М под «макаровский» 9×18 мм был принят в МВД и некоторых «сопредельных» службах.
Пистолет П-96М под «макаровский» патрон 9×18 мм в сравнении с пистолетом Макарова
Судя по имеющимся данным, о сколь-нибудь значимых объёмах производства обоих вариантов речь не шла. В данном случае, можно сказать, что и к лучшему: пистолеты, как выяснилось в процессе эксплуатации, страдали множеством «детских болезней», некоторые из которых оказались неизлечимыми. Сложно сказать, какие проблемы были вызваны именно конструкцией, а какие — традиционными для российской оружейной промышленности тех лет проблемами с качеством производства, но впечатления людей, имевших дело с П-96, говорят сами за себя:
«ЧОПовцы от них воют, ибо задержки и поломки на П-96С — дело обычное, а запчастей к ним нет». «При стрельбе через раз происходит утыкание патрона». «Отстрелять из этой балды магазин без задержек — редкое везение, пистолет неточный, неэргономичный, но самое главное — ненадёжный. Как его приняли — не понимаю».
Всё это, мягко говоря, не способствовало популярности конструкции КБП. Сегодня достаточно уверенно сказать, что именно этот пистолет стал «отцом» будущего ГШ-18. В частности, на нём была использована схема, сочетающая короткий ход и запирание поворотом ствола. Рамка пистолета была изготовлена из пластика — если быть точным, из стеклонаполненного полиамида.
При добавлении к пластиковой рамке ударно-спускового механизма ударниковой схемы, низкого расположения ствола и единственного автоматического предохранителя в виде клавиши на спусковом крючке поневоле начинает вспоминаться другой очень известный в мире пистолет ударниковой схемы, с полимерной рамкой, низким стволом и полным отсутствием не автоматических предохранителей. Вполне возможно, что в неофициальном порядке заказчик и высказывал пожелания вида: «Сделайте нам «Глок», только лучше и дешевле!»
Помимо «пистолетного» задела, в Туле не забыли также и про патроны. Первоначально новый патрон повышенной бронепробиваемости, получивший обозначение ПБМ, отрабатывался в «макаровских» габаритах. Когда же стало ясно, что военные окончательно выбрали для нового армейского пистолета 9×19 мм, туляки успешно использовали полученный задел для создания патрона ПБП. В 2003 году он был принят на вооружение армии РФ, получив у Главного ракетно-артиллерийского управления индекс 7Н31.
Не обладая самыми изысканными формами, не блистая качеством отделки, ГШ-18 остаётся одним из самых компактных и лёгких пистолетов, состоящих на вооружении российских силовых структур.
Стоит отметить, что желание значительно повысить именно бронепробиваемость пистолета создало в 90-е немало трудностей конструкторам. Судя по поступающим в СМИ данным о выработке требований к новым пистолетам, это стремление сохранилось у армейцев и в настоящее время. Причины подобного упорства не совсем понятны — пистолету и его боеприпасу в любом случае не достичь показателей полноценного длинноствольного оружия. Учитывая специфику применения, на Западе давно предпочитают сосредотачивать усилия на останавливающем действии пуль, а не их способности пробивать насквозь танк.
Ставка на малый вес и технологичность
Новый пистолет В.П. Грязева и А.Г. Шипунова получил уже знакомую рамку из полимера, усиленную стальными вставками. Сохранили также ударниковый УСМ с предварительным частичным взведением ударника при движении затвора и довзведением при нажатии на спусковой крючок.
Забавно, что схему запирания поворотом затвора в сочетании с ударниковым УСМ применил ещё Карел Крнка более ста лет назад, но особо популярным он так и не стал, хотя используется и в ряде современных пистолетов — например, в моделях «Беретты» 8000 Cougar и Px4 Storm, или словацком Grand Power K100.
Пистолет ГШ-18 в деталях
Впрочем, напрямую с П-96 схему запирания перенести не удалось — зацеп за окно выброса гильз выглядел достаточно сомнительно для мощного патрона. Конструкторы даже пробовали рассмотреть иные схемы — запирание качающейся боевой личинкой и классическую схему Браунинга со снижающимся стволом. В итоге было решено всё же сохранить поворот затвора, но зато количество боевых упоров увеличилось до десяти, в то время как у П-96 был лишь один.
Поскольку было ясно, что помимо боевых данных пистолета, военных в новых условиях будет интересовать стоимость оружия, конструкторы ГШ-18 заранее приложили ряд усилий, чтобы сделать своё детище достаточно простым для технологов. С отливаемой из полимеров рамкой всё было ясно — а вот кожух-затвор изготавливается штамповкой из 3-мм стального листа с последующей доводкой, что позволило значительно сэкономить как время и расход металла, так и ресурс металлорежущих станков.
К слову, открытая спереди конструкция кожуха-затвора долгое время служила поводом для сомнений в надёжности конструкции, но, по данным производителей, на испытаниях эти сомнения не подтвердились.

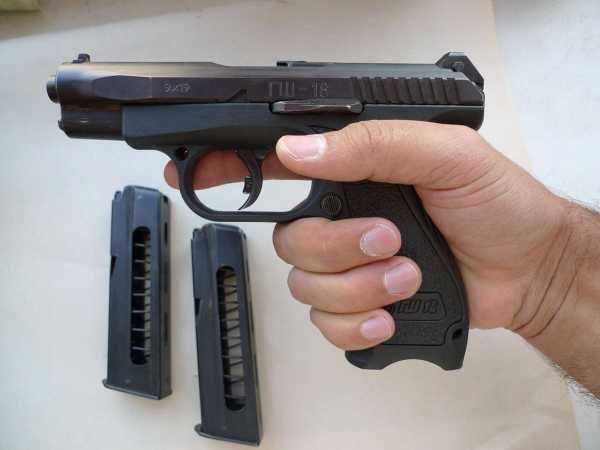

В руке ГШ-18 смотрится ещё компактнее, а его рукоятка выглядит очень эргономичной.
Формально ГШ-18 прошёл все испытания, как и его конкуренты по теме «Грач», — пистолеты ПЯ конструкции В.А. Ярыгина и СПС конструкции П.И. Сердюкова, — после чего в 2003 году он был принят на вооружение российской армии. Многим казалось, что именно ГШ-18 будет лучшим выбором для военных — оставаясь примерно равным конкурентам по боевым характеристикам, за счёт полимерной рамки «Грязев-Шипунов» заметно выигрывал по массе. Для армии, где короткоствольное оружие, мягко говоря, не должно играть значимую роль в боевых действиях, этот вопрос всегда весьма важен.
Однако в итоге для армии начали массово закупать «цельнометаллический» ПЯ, а ГШ-18 небольшими партиями заказывался главным образом для спецподразделений МВД и ФСБ, а также других силовых структур РФ.
Насколько трудно преодолеть недоверие?
О причинах прохладного отношения армейцев к ГШ-18 можно лишь гадать. Например, военных также не заинтересовал вариант ПЯ с полимерной рамкой, да и новый пистолет Лебедева ПЛ-15 для армии пока предлагается только со стальной рамкой. Возможно, несмотря на успешное прохождение испытаний, военный заказчик пока не очень верит в долговременную прочность изделий из отечественных пластиков и ждёт, пока соответствующую статистику соберут другие.

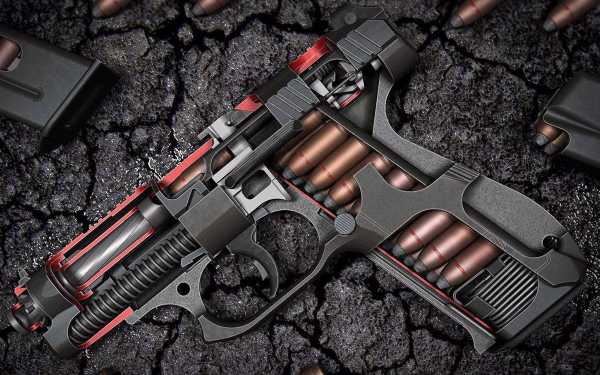

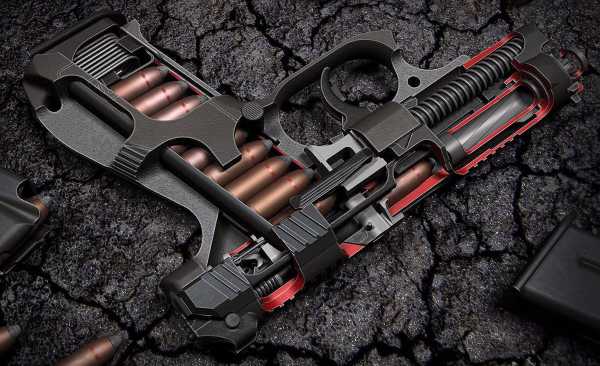

«Рентген-схема» пистолета ГШ-18
Не очень удачно сложилась карьера ГШ-18 и на гражданском рынке. С 2010 года спортсменам предлагался вариант ГШ-18С, модифицированный в 2012 году. Однако до введения санкций пистолет, несмотря на более низкую, чем у иностранных аналогов, цену, приобретался настороженно. К этому времени уже имелся достаточно неприятный опыт с «Викингом» — спортивным вариантом ПЯ, да и первые отзывы от рискнувших попробовать ГШ-18С не давали особых поводов для оптимизма.
Основные вопросы вызывал спуск — по описаниям стрелявших, от просто «непривычный», до «ужас-ужас-ужас» и непечатных эпитетов. Схожие отзывы поступали и от силовиков, получавших ГШ-18. Кроме того, сомнительными были перспективы по запасным частям и аксессуарам. Если для московского спортсмена замена, например, сломавшейся затворной задержки на чешском CZ-75 была вопросом нескольких часов обзвона магазинов, то для спортивного ГШ даже при наличии прямого контакта с производителем вопрос мог быть непредсказуемым, как то самое усилие на спуске.
Неполная разборка спортивного варианта ГШ-18С. От боевой модификации он отличается отсутствием предохранителя на спусковом крючке и пластиковыми деталями магазина.
Тем не менее, со временем ГШ-18 как у силовиков, так и у спортсменов, становится всё больше, а опыт их эксплуатации показывает, что, несмотря на отдельные проблемы, этот пистолет получился значительно более удачным, чем его предшественник П-96. После «притирки» и, в большинстве случаев, доводки ГШ-18 показывает отличную кучность и достаточно высокую надёжность, в том числе при стрельбе российскими патронами. Ну а кратко подвести итог рассказа про ГШ-18, да и всех трёх победителей конкурса «Грач» можно ещё одной фразой «конечного потребителя» в погонах: «Все пистолеты хорошие, но на боевые выходы всегда брали АПС».
/Андрей Уланов, warspot.ru/
army-news.ru
Пистолет ГШ-18 (Россия)
Технические характеристики
УСМ: только двойного действия
Калибр: 9х19мм парабеллум, 9х19мм ПБП и 7Н21.
Вес с пустым магазином: 580 г
Длина: 183 мм
Длина ствола: 103 мм
Емкость магазина: 18 патронов
Описание
В январе 2000 г. в России на государственные испытания поступил пистолет ГШ-18, разработанный в тульском КБ Приборостроения под руководством генерального конструктора А. Г. Шипунова и заместителя генерального конструктора В. П. Грязева под патрон типа 9×19 (фамилии руководителей разработки и емкость магазина и отраженья в обозначении пистолета). Разработчики пистолета стремились добиться сочетания в нем таких качеств, как способность поражать живую цель в средствах индивидуальной бронезащиты (которые уже практически повсеместно применяются для защиты личного состава вооруженных сил, а также в «гражданской»» области) вплоть до 2-го класса защиты, большая емкость магазина, минимальные масса и размеры, удобство ношения и стрельбы. Последнее проявилось, в частности, в применении пластмассовой рамки и максимальном сглаживании обводов оружия. Рамка отлита из высокопрочной пластмассы со стальными вставками. В том же 2000 г. пистолетный комплекс ГШ-18 поступил на вооружение Министерства юстиции, а в 2003 г, ГШ-18 принят на вооружение как один из вариантов армейского пистолета вместе с пистолетами СПС и ПЯ. Пистолет ГШ-18 получил индекс 6П54.
Автоматика пистолета действует по схеме отдачи ствола с коротким ходом. Это позволило уменьшить размеры и массу затвора. Запирание канала ствола составным затвором осуществляется за счет поворота ствола вокруг его оси. При повороте ствола на 18° его 10 боевых выступов сцепляются с втулкой, жестко укрепленной в кожухе затвора. Кожух затвора и собственно затвор представляют собой отдельные части и при неполной разборке отделяются друг от друга. Такая сборная конструкция затвора способствовала применению штампосварной технологии при его изготовлении. К особенностям конструкции относится также принудительное заведение зуба выбрасывателя в проточку гильзы при запирании канала ствола, что повышает надежность работы механизма. Возвратная пружина с направляющим стержнем смонтирована под стволом.
Ударно-спусковой механизм — ударникового типа. После наката затвора (т.е. его возвращения в переднее положение) смонтированный ударник оказывается в частично взведенном положении. В результате стрелку для до-взведения и спуска ударника необходимо полное нажатие на спусковой крючок. Такая работа ударно-спускового механизма призвана обеспечить безопасное ношение пистолета с патроном в патроннике — при случайном срыве недовзведенного ударника с шептала энергии, запасенной боевой пружиной, расположенной вокруг ударника, окажется недостаточно для накола капсюля. Задняя часть ударника, находящегося на полувзводе, выступает примерно на 1 мм в задней части затвора и служит указателем его взведения, различимым как визуально, так и на ощупь. Имеется автоматический предохранитель в виде рычажка на спусковом крючке, не допускающий самопроизвольного смещения спускового крючка и выстрела Этот предохранитель выключается в самом начале спуска, когда указательный палец стрелка нажимает на спусковой крючок и вжимает рычажок в крючок. Внутренний автоматический предохранитель предотвращает выстрел при незапертом затворе. Неавтоматических предохранителей пистолет не имеет.
Питание патронами — из отъемного двухрядного магазина. Магазин выполнен без перестроения патронов в верхней части в один ряд Защелка магазина расположена позади спусковой скобы и может быть смонтирована так, чтобы отжиматься с левой или с правой стороны оружия — соответственно для стрелка-правши или левши. Имеется затворная задержка.
Прицельное приспособление включает мушку на кожухе затвора и постоянный целик собственно на затворе, они снабжаются яркими белыми вставками (точками) для прицельной стрельбы при пониженной освещенности. С использованием отверстия в передней части спусковой скобы можно установить на пистолет лазерный целеуказатель.
Стремление снизить себестоимость и массу пистолета проявилось в применении штамповки, свертки и сварки при изготовлении металлических деталей и в конструкции пластмассовой рамки.
Одновременно с пистолетом велась разработка патрона с пулей повышенной пробиваемости. И кроме самого пистолета существенно новым элементом комплекса стал патрон 7Н31 с легкой пулей высокой начальной скорости, который обеспечивает увеличенное пробивное действие при достаточном останавливающем. На дальности 15-20м пуля пробивает стальной лист толщиной 8 мм, способна пробить бронежилет 2-го класса защиты. Для стрельбы из ГШ-18 могут использоваться и другие патроны типа 9×19.
В целом ГШ-18 имеет новое для армейских пистолетов сочетание небольшой массы и размеров, технологичности со значительным поражающим (пробивным и останавливающим) действием пули, «обтекаемостью» форм, быстротой открытия огня (отсутствие неавтоматического предохранителя) при достаточной безопасности обращения (автоматический предохранитель, довзведение ударника при нажатии на спусковой крючок).
Пономарев Павел
www.militarytimes.ru
ГШ-18 / Грязева-Шипунова. Характеристик, описание, фото, видео.
Подборка детальных фото с ГШ-18
Пистолет ГШ-18. Руководство по эксплуатации.
Пистолет ГШ-18-самозарядный российский пистолет под патрон 9х19 мм, созданный в конце 1990-ых годов в г. Туле АО «Конструкторским бюро приборостроения». ГШ-18 расшифровывается от имен фамилий ведущих конструкторов (Грязева Василия Петровича и Шипунова Аркадия Георгиевича), а число «18»-количество патронов в магазине. Для военный поставляется под индексом ГРАУ—6П54. За пистолет закрепляется имя «Гоша». Массовое производство пистолета налажено Тульском Оружейном Заводе-ТОЗ в 2001 году.
Пистолет принят на вооружение в 2000 году для органов МВД, в 2003 году был принят на вооружение Российской армии, как альтернативу пистолету Макарову. В 2005 году был включён в список наградного оружия РФ.
История создания
Тульское КБП подключилось к программе по созданию нового пистолета осенью 1998 года после завершения работы над пистолетом П-96. Новый пистолет разрабатывался под патрон 9х19 мм, который был принят на вооружение в 1993 году. В 1999 году КБ занимались подготовкой технической документацией и заводскими испытаниями. В январе 2000 году пистолет был представлен для государственных испытаний. После испытаний и доработок пистолет ГШ-18 приобрел завершенный облик. Во время испытаний большое внимание было уделено использованию патронов 7Н31 с бронебойным стержнем. Пистолет полностью отличался от конструкций других пистолетов, так как ГШ-18 использовалось поворотное запирание патрона в стволе с 20 (10+10) боевыми упорами. В конструкции пистолета применялся полиамид для отливки (пластмасса) корпуса пистолета.
Еще интересный момент в создании пистолета, что его проектировал дуэт Грязева и Шипунова, которые не имели опыта создания стрелкового оружия, до этого Грязев с Шипуновым занимались конструированием скорострельных 23-мм и 30-мм пушек для кораблей и самолётов. Конструкторам удалось создать уникальные автоматические пушки с нетрадиционными компоновками и техническими решениями, которые отличались надежностью и компактностью. Для примера, 30-мм пушка ГШ-301 весит всего 45кг-это в два раза меньше, чем у зарубежных конкурентов, при этом темп стрельбы тоже был выше.
Автоматика и конструкция
Конструкция пистолета ГШ-18 оказалась передовой и технологичной в производстве российского стрелкового оружия. Для производства пистолета впервые использован полиамид (пластмасса), сварка и штамповка. Стоимость пистолета оказывается высокой из-за малых заказов на производство.
Автоматика пистолета работает за счет отдачи короткого хода ствола с поворотным запиранием ствола. После выстрела затвор со стволом совершают коротких ход под действием пороховых газов пока боевые упоры сцеплены, который совершает откат ствола с затвором вместе за счет боевых упоров, одновременно с этим происходит поворот ствола с освобождением боевых упоров. Затворная рама продолжает дальнейшее движение с экстракцией гильзы и взведением УСМ. Возврат затвора в боевое положение с досыланием нового патрона из магазина обеспечивает возвратная пружина, находящаяся под стволом. Конструкция с поворотным запиранием ствола используется очень редко в оружейном мире.
Ударно-спусковой механизм-не имеет привычного курка, во время взвода затвора происходит сжатия боевой пружины бойка. Боевая пружина взводится до конца крючком во время нажатия с дальнейшим освобождением бойка для нанесения удара по капсюлю. На крючке имеется автоматический предохранитель, с нажатием на который пальцем во время стрельбы происходит разблокировка крючка для его взвода. Движение крючка происходит пара
ллельно затвору.
Ствол пистолета имеет шесть нарезов изготовленных холодной ковкой.Ресурс ствоал составляет 4000 выстрелов. Рамка пистолета изготовлен из полиамида со стальными вставками. Данное решение значительно уменьшило вес пистолета, так же снизило отдачу за счет поглощения энергию выстрела. Рамка пистолета предусматривает возможность установки лазерного прицела.
Затворная рама изготавливается штамповочным методом, внутри которого устанавливается ствол с боевыми упорами.
Безопасность пистолета ГШ-18 обеспечивают четыре предохранителя. Один в спусковом крючке, второй при неполном запирание ствола не позволяет нажат на спусковой крючок, третий блокирует шептало с бойком, пока не нажат спусковой крючок, четвертый-доведении шептала (бойка). Сочетание систем предохранителей обеспечивают безопасность пистолета в различных условиях эксплуатации. Пистолет успешно прошел дополнительные испытания, пистолет с боевым взводом ударника роняли на бетонный пол ударником с 1,5-метровой высоты.
Для прицеливания используется нерегулируемый целик с расположением УСМ и мушки регулируемой по горизонтали на затворе. Для использования в темное время суток возможна установка на целик и мушку светящихся капсул. Возможна установка лазерного прицела.
Для питания боеприпасами используется двухрядный пистолет (сужения патронов в один ряд не происходит). Сбоку магазина имеется щель для определения количества патронов, видно от 4 до 18 патронов, остальные 4 патрона видно в горловине магазина. Магазин имеет недостаток, о котором редко упоминают-мощная пружина. Для забивки всех 18 патронов необходима специальная насадка, которая одевается на магазин и в нее вставляется патрон, после чего магазин упирается в стол или стену для вдавливания патрона в магазин. Без данной насадки руками более 14-15 патронов сложно снарядить. Для извлечения магазина с левой стороны рукоятки имеется кнопка защелки магазина, кнопку можно перекинуть на правую сторону для удобства «левшами». После отстрела всех патронов в магазине происходит постановка завторной рамы на затворную задержку, что дает бойцу понять о изросходывание боеприпасов, плюс ускоряет процес перезарядки.
Боеприпасы
Для стрельбы из ГШ-18 используются патроны 9х19 мм Para российского и зарубежного производства. Особое внимание для стрельбы уделено использованию патронов 9х19 мм повышенной бронепробиваемости ПБП с победитовым сердечником, индекс ГРАУ-7Н21 с дульной энергией 800 Дж, что обеспечивает пробивание бронежилетов 2 и 3 класса защиты. С 15 метров пробивает стальной лист толщиной 8 мм. Прис стрельбе на 2 метров на дистанции 25 метров пули попадают в кург диаметров 40 мм.
Итоги
Пистолет ГШ-18 полностью оригинален по технической части, при создании пистолета нее использовались наработки и узлы ранее существовавших пистолетов. Впервые для изготовление отечественного оружия было использованы полимеры. Пистолет приобрел возможность использования бронебойных патронов. Мнения по эксплуатации пистолета отличаются, возможно это связано с тем, что пистолет оригинален и получился «сырым». Так дульный срез может загрязниться возле боевых упоров-фактов, подтверждающих отказ пистолета по этой причине нет. Под раздачу попал прицел и мушка, который установлены на УСМ и с появлением люфта может отрицательно повлиять на точность стрельбы. Трудность снаряжения 18 патронов. Другие отмечают малый вес пистолета, удобство при стрельбе, не смотря на усиленные патроны-настрел в пару сотен патронов делает пистолет весьма удобным для стрельбы.
| Количество выстрелов | 18 |
| Диаметр ствола | 9×19 мм, 4 нареза |
| Максимальная скорострельность | нет данных |
| Боевая скорострельность | нет данных |
| Эффективная дальность стрельбы | 50 метров |
| Прицельная дальность | 50 метров |
| Максимальна дальность стрельбы | нет данных |
| Начальная скорость вылета | 535-570 м/с |
| Мощность | нет данных |
| Автоматика | короткий ход ствола с осевым запиранием патрона |
| Вес | 0,5 кг без магазина с патронами |
| Размеры | 183 мм длина, 33,5 мм ширина, 135,5 мм высота |
warbook.info
Пистолет ГШ-18 » Военные материалы
Давайте попробуем рассмотреть что-то СТОЯЩЕЕ НАШЕГО ВНИМАНИЯ :

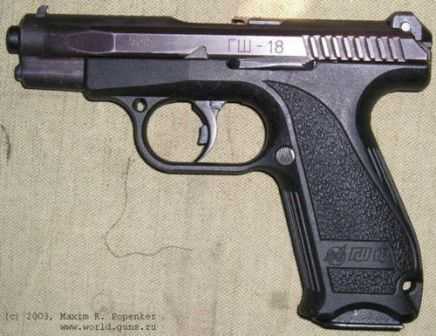

Серийный пистолет ГШ-18, вид слева

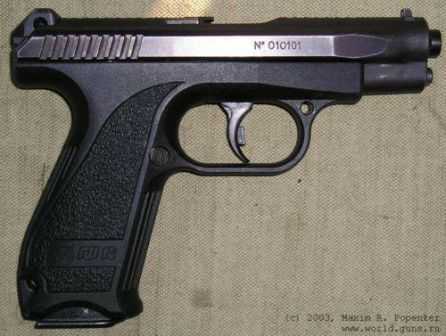

Тот же пистолет, вид справа

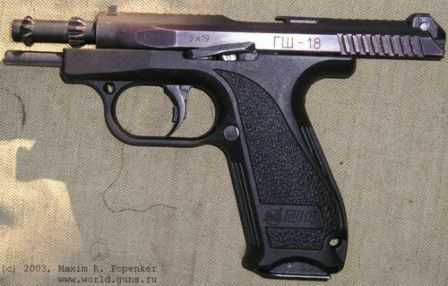

Пистолет ГШ-18, затвор поставлен на затворную задержку. На стволе видны запирающие упоры.
Пистолет ГШ-18 в сравнении с пистолетом Макарова ПМ

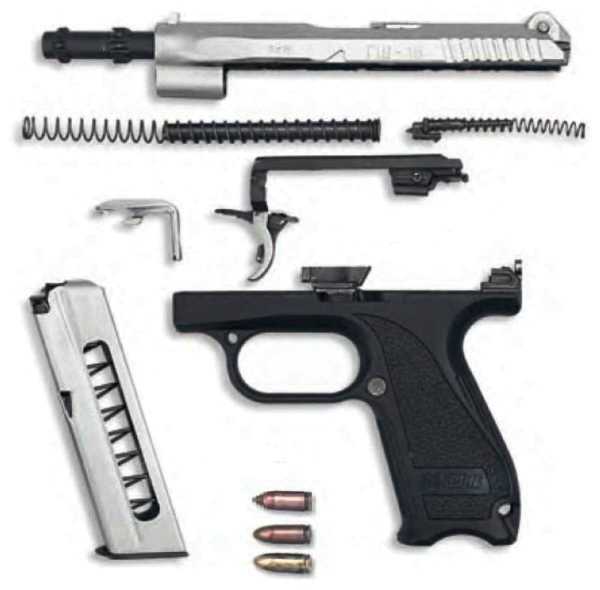

ГШ-18, неполная разборка
УСМ: только двойного действия
Калибр: 9х19мм парабеллум, 9х19мм ПБП и 7Н21.
Вес с пустым магазином: 580 г
Длина: 183 мм
Длина ствола: 103 мм
Емкость магазина: 18 патронов
Пистолет ГШ-18 был разработан в конце 1990х годов в тульском КБ Приборостроения под руководством известных конструкторов вооружения (главным образом — авиапушек) Грязева и Шипунова. Цифра 18 в названии обозначает емкость магазина.
КБП начало разработку нового армейского пистолета в середине 1990х с создания своего варианта патрона 9х19мм парабеллум с повышенной бронебойностью. Патрон 9х19мм ПБП имеет легкую пулю с высокой начальной скоростью (4.2 грамма, 600 м/с) с сердечником из термоупрочненной стали. Первые варианты пистолетов КБП имели обозначение П-96 и оказались не очень удачными, а потому в 1998 году началась разработка нового пистолета, поступившего на испытания в 2000 году. Пистолет, названный ГШ-18, успешно прошел официальные испытания и широко рекламируется как для отечественных потребителей (в основном, структур МВД, ФСБ, Внутренних Войск), так и для продажи на экспорт. В связи с принятием в России на вооружение в 2000 году пистолета Ярыгина ПЯ (тема «Грач»), а также наличием более мощного и неплохого по характеристикам пистолета Сердюкова СПС (он же СР-1 «Вектор», он же «Гюрза», под патрон 9х21мм СП-10), будущее пистолета ГШ-18 довольно туманно, хотя сам по себе он пистолет, несомненно, интересный, хотя и не выдающийся. Примечание: в 2003 году ГШ-18 все таки принят на вооружение решением Правительства РФ, однако он, скорее всего, будет закупаться различными правоохранительными органами — в армии основным должен стать все-таки ПЯ.
ГШ-18 построен по схеме с коротким ходом ствола. Запирание — поворотом ствола на 10 боевых упоров, угол поворота при запирании — всего 18 градусов. Рамка пистолета — из пластика, со стальными вставками. Затвор — штампованный из стального листа, с жестко укрепленной вставкой в месте сцепления со стволом и извлекаемым при разборке затворным блоком, в котором смонтированы ударник и выбрасыватель. УСМ ударниковый, с предварительным частичным взведением ударника при движении затвора и довзведением при нажатии на спусковой крючок. Пистолет оборудован только автоматическими предохранителями. в том числе — и на спусковом крючке. Ударник, находящийся на полувзводе, выступает примерно на 1мм в задней части затвора, позволяя визуально и на ощупь определить готовность пистолета к выстрелу. Прицельные приспособления нерегулируемые, целик укреплен не на затворе, а на затворном блоке, что критики пистолета считают недостатком, так как со временем затворный блок может разболтаться в затворе и точность прицеливания и стрельбы упадет. Магазин двухрядный, коробчатый, с выходом патронов в два ряда для повышения надежности подачи. Защелка магазина — позади спусковой скобы, может быть легко переставлена на любую сторону оружия. Затворная задержка — слева. Одна из характерных особенностей пистолета ГШ-18 — открытый спереди затвор, тоже любимая тема для критики этого пистолета, так как есть опасения что внутрь затвора может легко проникнуть грязь. Тем не менее, авторы пистолета считают что такой угрозы нет, и только опыт реальной эксплуатации может показать, кто прав.
ГШ-18 может использовать любые коммерческие патроны 9х19мм, армейские патроны 9мм НАТО, а также специальные бронебойные патроны отечественной разработки, 7Н21 и 9х19мм ПБП. Эта возможность, однако, не является эксклюзивной для ГШ-18, так как пистолет ПЯ («Грач») также может использовать эти патроны. Более того, разработчики отечественных боеприпасов утверждают, что их разработки могут использоваться в любых достаточно прочных пистолетах калибра 9х19мм.
В целом отзывы о пистолете ГШ-18 самые разные — от восторженно-рекламных до скептических, со словами «лучше бы они (Грязев и Шипунов) авиапушки делали, у них это лучше получается». В любом случае, к достоинствам ГШ-18 можно отнести очень малый для своего класса вес, большую емкость магазина, низкое расположение ствола относительно руки стрелка, хорошую кучность стрельбы.
Я имел возможность подержать в руках серийный ГШ-18 (правда, пострелять из него так и не удалось). Из всех современных отечественных армейских пистолетов (ГШ-18, ПЯ, СПС) именно ГШ-18, по моему личному мнению, имеет наиболее эргономичную и удобную рукоятку. Кроме того, он самый легкий из трех пистолетов и отлично влезает в штатную открытую милицейскую кобуру от ПМ. Так что, по моему, ему самое место в качестве нового милицейского оружия, особенно в ГАИ — ведь сотрудникам дорожной милиции приходится постоянно носить оружие (тут в плюс малый вес ГШ-18), а высокая пробивающая способность пули 9мм ПБП на малых дальностях позволит эффективно вести огонь по преступникам, находящимся в автомобилях.
warfiles.ru
Пистолет ГШ-18
ГШ-18 (Грязев-Шипунов)
Производитель: Россия, Тульское КБ Приборостроения.
Конструкторы: Грязев В. П., Шипунов А. Г.
Разработан: 2000г.
Калибр: 9х19.
Принцип действия: Энергия отдачи при коротком ходе ствола.
УСМ: ударникового типа.
Используемые патроны: 7Н31, 7Н21, Para/Luger.
Разработан: 2000г.
Прицельная дальность (м): 50.
Объем магазина, тип: 18 патронов, магазин коробчатый двухрядный.
Масса без патронов (гр) : 580.
Масса без магазина (гр): 470.
Д х Ш х В (мм): 183 х 34 х 136.
Длина ствола (мм): 103
Пистолет ГШ-18 разрабатывался в 90-х годах по программе замены устаревшего ПМ (пистолет Макарова). Его конструкторы справились с поставленной целью, хотя и приступили к работе позже других КБ (ЦНИИТОЧМАШ и ИЖМаш), при этом ГШ-18 стал первым серийным пистолетом своих создателей, коньком которых является ракетно-пушечное вооружение. В России, пожалуй, на любой пушке, которая стоит на боевой технике, можно найти маркировку с литерой «ГШ», от БМП и БМПТ до КА-50 и СУ-34. Основные работы по проекту были завершены в 1999 году, а в 2000 он официально был принят на вооружение подразделений МинЮста РФ, в 2001 его стали получать и спецподразделения МВД и ФСБ. Постановлением Правительства РФ №166 от 21.03.2003 г. пистолет был принят на вооружение армии РФ.
Пистолет получился удачным, а по некоторым характеристикам – уникальным. Итак, первое, на что падает взгляд – это вес оружия в 470 граммов, он легче ПМ на 260 грамм и АПС — на 530 грамм. Малый вес обусловлен применением специальных полимерных материалов в конструкции пистолета, что благоприятно сказывается на удержании пистолета «голыми» руками, в том числе, на морозе. Благодаря этим материалам пистолет не подвержен коррозии. К тому же, малый вес пистолета позволяет взять с собой больший боезапас.
ГШ-18 и его патрон 7Н31 с расстояния в 15 метров пробивает все бронежилеты, в том числе, тяжелые, или восьмимиллиметровый стальной лист , это больше не может повторить ни один пистолет мира.
Далее, большая вместимость магазина – 18 патронов – это тоже хорошо (в том же ПМ их всего 8), магазин коробчатого типа с двухрядным расположением и выходом патронов имеет специальные отверстия на тыльной стороне магазина для визуального контроля количества оставшихся боеприпасов.
«Всеядность» пистолета, т.е. возможность стрельбы из пистолета практически любым патроном калибра 9х19, как отечественного, так и импортного производства. Помимо использования специально разработанного патрона 7Н31 с бронебойной пулей в ГШ-18 есть возможность использовать патрон стандарта 9х19 Para или 9х19 Luger, что позволяет использовать трофейный боекомплект и не остаться на поле боя без патронов.
Высокая надежность и безотказность конструкции, подтвержденная экспериментами и опытом боевых действий. Перед принятием на вооружение пистолет выдержал все государственные испытания и подтвердил высокую надежность, заявленную конструкторами. Пистолет подвергался воздействию высоких и низких температур, пыли, грязи и влаги. Образец помещали в пылевые ящики и морозильные камеры, а после чего из пистолета производился контрольный отстрел, конечно же, без осечек, утыканий и подобных казусов. В ГШ-18 реализована возможность ношения заряженного и полностью готового к применению пистолета за счет применения системы автоматических предохранителей. Блокировка спускового крючка выполнена в виде кнопки, без нажатия на которую спуск будет надежно блокирован. При испытаниях заряженный пистолет с патроном в патроннике падал на бетон с высоты 1.5 м, ни одного случайного выстрела так и не произошло.
При значительной отдаче, обусловленной мощностью патрона, ГШ-18 обладает высокой точностью и кучностью. На расстоянии 25 метров при стрельбе с рук без упора все пули ложатся в грудную мишень, а при стрельбе с упора разброс не превышает 60 мм. Этот показатель сравним с современным зарубежным образцом типа Beretta 92 (М9) или Glock17. Часть энергии гасится за счет конструкции. Он имеет эргономичную рукоятку с удобным углом наклона, что делает удержание оружия более надежным и эффективным. За счет низкого расположения оси прицеливания уменьшается подрос ствола при выстреле, что позволяет быстро вернуться на линию прицеливания и произвести следующий выстрел.
К эргономике можно отнести отсутствие выступающих деталей, что в купе с возможностью ношения заряженного пистолета позволяет выхватывать и применять оружие практически мгновенно, а как мы знаем, в таких ситуациях все решают доли секунд. Также сюда отнесем и особый способ выброса стреляных гильз, вверх и назад, а это позволяет применять ГШ-18, как с правой, так и с левой руки. В пистолете реализована такая немаловажная функция, как затворная задержка, которая оставляет затворную раму в заднем положении после выстрела последним патроном, а после замены магазина нажимается рычаг затворной задержки, и рама возвращается, досылая патрон в патронник и взводя пистолет в боевое положение.
Однако, у него есть и недостатки. Их не много, но они есть. Большая часть негативных отзывов связана с невысоким качеством обработки деталей, что недопустимо для оружия подобного класса. Также некоторые сотрудники спецслужб отмечают довольно тугой спуск и необычно прямолинейный ход спускового крючка, крайне непривычный для стрелков.
Но кто бы и чего бы не говорил, какие бы недостатки и минусы не приписывали ГШ-18 всевозможные критики и «оружейные эксперты», настоящие и реальные характеристики оружия раскрываются только в бою. По словам бойцов спецподразделений МВД РФ, использовавших ГШ-18, в горячих точках, в частности, на Северном Кавказе, оружие показало себя только с хорошей стороны. Оружие использовалось в тяжелых метеоусловиях, как при низких, так и при высоких температурах, в грязи, пыли и высокой влажности, а порой и попросту в воде, без должного ухода. Пистолет выдержал все испытания в реальных боевых действиях, его заявленная надежность и прочность была подтверждена.
ГШ-18 по праву занял свое место в вооруженных силах РФ в качестве личного оружия, на ряду с такими легендами, как Наган, ТТ и АПС.
