В России и других странах гранатомёты — незаменимый боевой инструмент. Когда-то они начали свою историю, как непримечательное вспомогательное оружие. Сегодня им нашлось место в руках пехоты и на борту техники.

Их разновидности успешно применяются для уничтожения всех возможных целей на поле боя — от скоплений пехоты и не бронированных машин до укреплений и танков. Подствольные и винтовочные гранатомёты превратили винтовки и автоматы в универсальное оружие. Реактивные, дали пехотинцам мощь артиллерии в портативном формате. Как же происходило их развитие? Рассмотрим историю российских гранатомётов и сделаем выводы.

Мортирки — далёкие и близкие предки

Прообраз современного гранатомёта появился ещё в конце XV века в виде “ручных мортирок”. В России такое оружие приняли на вооружение распоряжением Петра Великого, но широкого применения не нашли, и уже после смерти Петра сохранились только на вооружении крепостей. То давнее воплощение идеи ручного оружия, стреляющего разрывными снарядами, оказалось неудачным, источники свидетельствуют о недостаточной эффективности мортирок и их небезопасности в обращении.

Новый виток развития оружия начался в годы Первой Мировой войны — многие воюющие страны приняли на вооружение мортирки для отстрела гранат со ствола винтовки при помощи холостого патрона. Русским представителем такого вида гранатомётов стала мортирка Дьяконова.

Интересно, что в гранате Дьяконова реализовали принцип подрыва в воздухе — гранатомётчик оценивал расстояние и устанавливал нужное время горения дистанционной трубки гранаты.

К сожалению, технологический уровень не позволили создать гранатомёт подходящий для войны, отличающейся от вялотекущей позиционной.

После Великой Отечественной Войны в СССР поставили на вооружение мортирки ВГ-44 (для карабина Мосина) и ВГ-45 (для СКС), но довольно быстро уступили место новым разновидностям гранатомётов — ручным противотанковым. А РПГ, в свою очередь, были дополнены гранатомётами подствольными.

Подствольные и многозарядные гранатомёты

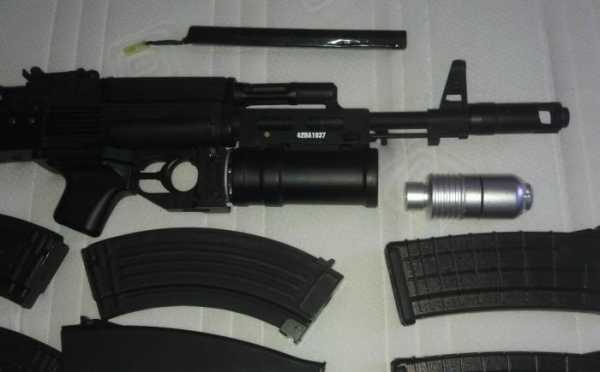

Подствольные гранатомёты позволяют бойцу всегда иметь под рукой готовую к выстрелу гранату, годящуюся для поражения групп пехоты. Впервые такое оружие приняли на вооружение в США, проведя их всесторонние испытания в ходе войны во Вьетнаме. Проявив интерес к подствольникам, советские конструкторы создали гранатомёт ГП-25, предназначенный для установки на автоматы системы Калашникова. Его особенностью стало применение безгильзовых гранат (иначе — с “улетающей” гильзой).

Сейчас на вооружении российской армии стоит подствольный гранатомет ГП-34 — более точное, надёжное и безопасное оружие, чем предшественники.

В дополнение к осколочным гранатам разработаны термобарические, зажигательные, дымовые. Вариант подствольника — РГМ-40 — служит для применения без установки на автомат. Такой “пистолетный” гранатомёт нужен правоохранительным органам.

Ещё одно оружие, унифицированное с подствольниками по боеприпасу — револьверный гранатомёт РГ-6. У него шесть стволов (с ударно-спусковым механизмом) подствольного гранатомёта ГП-25 образуют барабанный блок. Такое оружие сильно повышает огневую мощь даже малого подразделения.

“Arr-Pee-Gee”

Противотанковые гранатомёты России известны по всему миру, а обозначение “РПГ”, вошло даже в язык американских военных. Правда, американское “RPG” растолковывается иначе — “rocket-propelledgrenade”, и назначения гранаты не определяет.

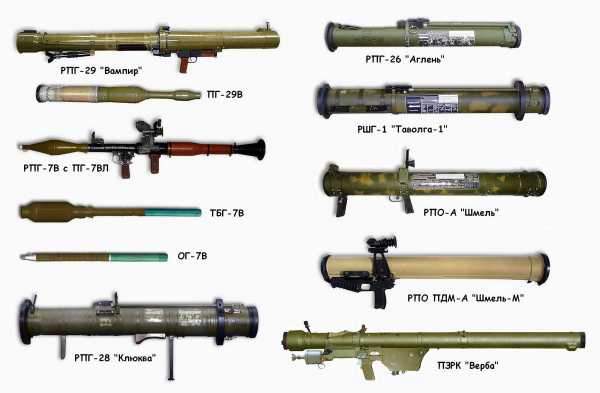

По кратности применения РПГ делят на два вида — одноразовые, и многоразовые. Первые — простые и дешёвые,пригодные для использования в качестве вспомогательного оружия любым солдатом. Вторые — оружие более дорогое, мощное и тяжёлое.

Выстрелил и выбросил

Первым одноразовым гранатомётом в СССР стал РПГ-18 “Муха”, конструктивно подобный американской системе M72 LAW. Оружие представляет собой кумулятивную реактивную гранату калибра 64 мм, упакованную в алюминиевую трубу.

У следующей модели — РПГ-22 — калибр гранаты был увеличен до 72.5 мм, а бронепробиваемость возросла со 150 до 200 мм. Даже если этого недостаточно для уничтожения танка в лоб, то вполне хватит для поражения в менее защищённые борта или корму.

Сейчас российская армия вооружена одноразовыми РПГ-27 калибра 105 мм. Его реактивная граната обладает тандемной боевой частью и потому может бороться с танками, оборудованными динамической защитой и разнесённым бронированием. Дальность стрельбы — до 150 метров.

На основе РПГ-27 создан РШГ-1 — оружие, предназначенное для борьбы не с бронетехникой, а с пехотой и укреплениями.

Вместо кумулятивной боевой части такая граната снаряжена термобарическим зарядом.

Но лучше выстрелить ещё раз

Многоразовые отечественные гранатомёты начались с реактивного РПГ-2, принятого на вооружение в 1947 году. Он оказался надёжным и недорогим, но имел и значительные недостатки. Так, заряд из дымного пороха сильно демаскировал стрелка, а точность была настолько невысока, что попасть по движущейся цели считалось невозможным.

Недостатки РПГ-2 привело к разработке нового, самого знаменитого советского и российского гранатомёта — РПГ-7. Оправдавшие себя в предшественнике решения были соединены с новыми идеями, такими, как применение активно-реактивной схемы выстрела для повышения дальности и вращения гранаты для обеспечения точности.

РПГ-7 оказался исключительно удачным и эффективным оружием, а разработка новых типов боеприпасов (тандемные, кумулятивные, осколочные, термобарические) не только позволила сохранять его эффективность, но и превратить из противотанкового в многоцелевой. Его выпуск был освоен даже в США, фирмой Airtronic.

Шквал осколков

Автоматический станковый гранатомёт АГС-17, соединяющий скорострельность пулемёта и мощь осколочной гранаты, доказал свои качества в ходе войны в Афганистане. Его применяли в пехоте, устанавливали, как дополнительное вооружение, на бронемашины.

Огневая точка с АГС-17 нередко размещалась в проёме двери вертолёта Ми-8, а специальная модификация АГ-17А монтировалась в пушечной гондоле для вертолётов.

Современный вариант — АГС-30, легче старого (масса тела гранатомёта со станком — 16 кг против 31), а новые гранаты ВОГ-30 имеют более мощное осколочное действие.

Такой гранатомет питается боеприпасами из коробки с лентой на 30 выстрелов, максимальная дальность при навесной стрельбе — от 1700 до 2200 м (зависит от применяемых боеприпасов).

Как опознать

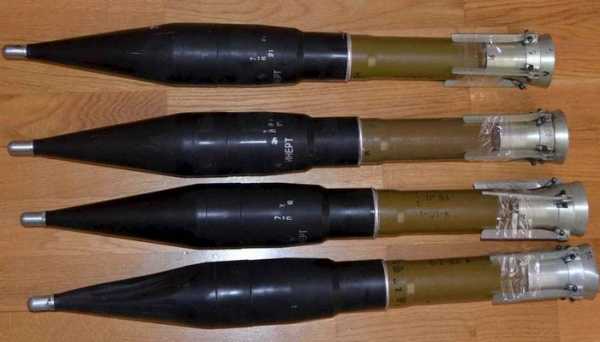

В российской армии боевые гранаты для РПГ маркируются окрашиванием их в защитный цвет (цвет хаки). Учебные гранаты с инертной боевой частью маркированы чёрным цветом и надписью “инертная”. Реактивные двигатели гранат при этом окрашиваются в защитный цвет в любом случае.

Напротив, боевые выстрелы для подствольных гранатомётов — чёрного цвета, а на учебные дополнительно наносится надпись “ИНЕРТ”. На гранаты наносятся индекс ГРАУ, шифр завода-сборщика, номер партии выстрелов и год изготовления боеприпаса.

Реактивный двигатель гранаты несёт на себе данные о годе сборки двигателя, дате изготовления и марке пороха.

Сравнение ТТХ моделей гранатометов России с гранатомётами США и других стран

Год Название Калибр, мм Прицельная дальность выстрела, м Бронепробиваемость, мм Преодоление динамической защиты Преодоление комплексов активной защиты
1972 РПГ-18 64 200 150 Не обеспечено Не обеспечено
1979 РПГ-22 73 250 200 Не обеспечено Не обеспечено
1985 РПГ-26 72,5 250 440 Не обеспечено Не обеспечено
1989 РПГ-27 105 150 600 Обеспечено Не обеспечено
1963 M72 66 200 350 Не обеспечено Не обеспечено
1993 M72A4 66 220 350 Не обеспечено Не обеспечено
1985 M136 AT4 84 300 450 Не обеспечено Не обеспечено

Оружие Диаметр, мм Начальная скорость, м/сек Боеголовка, кг.

Оружие Диаметр, мм Начальная скорость, м/сек Боеголовка, кг.
(Кумулятивный боеприпас)
Бронепробиваемость, мм. (оценка) Дальнобойность, м Оптический прицел кратностью
M67 90 213 3.06 350 400 3X
M2 CarlGustaf 84 310  1.70 400 450  2X
LRAC F1 89 300  2.20 400 600 Нет ист.
РПГ-7 93 120  м/сек 2.6 500 500 2.7X
B-300 82 280  м/сек 3.00 400 400 Нет ист.

Заключение

Оружие непрерывно совершенствуется. Развиваются и гранатомёты России. На смену громоздкой и неудобной мортирке Дьяконова пришли лёгкие и точные подствольные гранатомёты. На появление динамической защиты РПГ “ответили” тандемными зарядами, теперь “учатся” бороться и с активной защитой.

Термобарические и осколочные гранаты превратили гранатомёты из чисто противотанкового оружия в универсальное средство поддержки пехоты. И можно не сомневаться — в обозримом будущем равнозначной замены этому средству не предвидится.

Видео

warbook.club

Отечественные гранатомёты. История и современность (Россия, 4 серии, ст. «Крылья России») 2011 год смотреть онлайн в хорошем качестве

Режиссер: Константин Давыдкин

Сериал посвящен истории отечественных гранатомётов.

Гранатомёт — переносное огнестрельное оружие,
предназначенное для поражения техники, сооружений или живой силы
противника с помощью выстрела боеприпасом, значительно превосходящим по
калибру патрон стрелкового оружия. Боеприпас гранатомёта называется
гранатой (гранатомётным выстрелом).

Еще один замечательный документальный цикл от студии «Крылья России», рекомендую!

Первый фильм сериала рассказывает о появлении и дальнейшем развитии отечественных противотанковых гранатомётов. Современные отечественные противотанковые гранатомёты можно считать потомками динамореактивных пушек. Орудия такого типа создавались в Советском Союзе в 30-х годах, но по ряду причин, на вооружение так и не были приняты. Первые противотанковые гранатомёты появились на вооружении США и Германии в годы Второй мировой. В Советском Союзе такое оружие было создано несколько позже, в конце сороковых и не отличалось выдающимися характеристиками. Только РПГ-7, принятый на вооружение в 1961 году, позволил нашей стране стать лидером в этом виде вооружения. «Семёрка» стала самым распространённым в мире противотанковым гранатомётом и не утратила своих позиций до сих пор. Сегодня в России создано большое количество гранатомётов самого различного назначения.

В дополнение ручным гранатомётам, в СССР создавались и более дальнобойные станковые гранатомёты. И те, и другие заняли своё место в структуре противотанковой обороны Советской армии. Однако уровень защищённости танков противника постоянно увеличивался. Конструкторам приходилось совершенствовать гранатомётные боеприпасы, чтобы обеспечить пробитие брони.
Кроме ручных и станковых противотанковых гранатомётов, в начале 70-х в Советском Союзе появился ещё один вид этого оружия – одноразовые гранатомёты. Они были созданы на замену ручных противотанковых гранат.

Одноразовые гранатомёты продолжали развиваться, и мощь их с каждым новым образцом росла.
Принципы, заложенные в конструкции одноразовых гранатомётов, положили начало новому поколению огнемётов.
Ещё одной разновидностью одноразовых гранатомётов стали штурмовые и многоцелевые гранаты. Они позволяли эффективно бороться легкобронированной техникой, и с живой силой в укреплённых сооружениях.

В этой серии пойдёт рассказ о противопехотных гранатомётах.
Первым оружием такого типа стал ружейный гранатомёт Дьяконова, созданный в 1916 году.
Не менее интересен и первый в мире автоматический гранатомёт, созданный Таубиным в 30-х годах.
Однако бурное развитие тематики противопехотных гранатомётов началось в конце 60-х годов. В Советском Союзе появились подствольные и автоматические гранатомёты. Это оружие продолжает совершенствоваться и по сей день.
В фильме будет рассказано и о специальных гранатомётах, созданных для силовых структур.

voenhronika.ru

Гранатометы

Гранатомет – ручное оружие, конструктивно предназначенное для поражения техники, сооружений и живой силы противника боеприпасом, превосходящим калибр стрелкового оружия, снарядом, снаряженным взрывчатым веществом, или иным поражающим элементом (газ, зажигательная смесь, шумовой заряд и т.д.).

Прообразом гранатомета можно считать ручные мортирки, известные с XVI века. Как и другое огнестрельное оружие, изначально они были кремниевыми, а после – фитильными. Широкому распространению в России ручные мортирки обязаны Петру I – именно он ввел Бомбардирские и Артиллерийские роты, вооруженные этим типом оружия. Существенным минусом мортирок была большая отдача, из-за которой эффективная стрельба была возможна только с упора. После смерти Петра I мортирки перекочевали из пехоты в крепости, где и прослужили практически до конца XIX века.

По большому счету, до появления бездымного пороха и более мощных взрывчатых веществ, широкое применение мортирок-гранатометов и не было возможным, вижу их характеристик – для отправки гранаты на большое расстояние требовался значительный заряд пороха, для чего требовалось оружие с достаточно прочным стволом, т.е. увеличивался вес. Опять же, граната должна быть как можно легче, что, опять же, требовало уменьшения заряда пороха, т.е. к уменьшению радиуса ее поражения.

Ситуация изменилась с появлением качественно других взрывчатых веществ. Уже в ходе Первой Мировой войны стали использоваться винтовочные гранатометы, представляющие собой насадку на ствол, в которую вкладывалась граната, выстреливаемая с помощью холостого патрона. Такое решение имело ряд минусов – в первую очередь – ухудшался баланс оружия, а, во вторую – такие насадки зачастую перекрывали прицельную линию оружия. Внедрение гранат со стержнем на конце, который вставлялся в ствол оружия, безусловно, повысило удобство ружейных гранат, но стержень оказывал отрицательное воздействие на нарезку ствола, а в оружии небольшого калибра нередко застревал. К тому же, существовала еще одна проблема – порой, в запале боя, выстрел производился не холостым, а боевым патроном, что неизменно приводило к разрыву гранаты еще до ее вылета. В ходе решения этой проблемы был разработан винтовочный гранатомет в виде дульной насадки цилиндрической формы, граната для которого оснащалась трубчатым хвостовиком, надевавшимся прямо на дульную часть винтовки. Гранаты для таких гранатометов уже имели или сквозной канал, позволяющий пуле пройти сквозь нее, или специальный пулеуловитель.

Впрочем, оставался главный недостаток таких гранатометов – стрелок не мог вести огонь в штатном режиме, пока не снимет гранату, или не выстрелит ею. С другой стороны, винтовочные гранатометы имеют неоспоримое достоинство – возможность использовать надкалиберные гранаты различного размера и назначения, не говоря уже о минимальном дополнительном весе на оружии.

Вполне логичным развитием винтовочных гранатометов стали подствольные гранатометы, фактически, представляющее собой отдельной оружие со своим спусковым механизмом, монтировавшиеся под стволом. Отдельно стоит отметить редкие образца надствольных гранатометов (например, на первой, опытной модификации Российского автомата А-91), но большого распространения они не получили. Первыми активной разработкой подствольных гранатометов занялись американцы 1960х годах в ходе войны во Вьетнаме, что было связано с тем, что солдату, вооруженному ручным гранатометом М79, требовалось дополнительное оружие для самообороны – пистолет-пулемет, или штурмовая винтовка, т.е. дополнительный вес, что уменьшало мобильность бойца. Наиболее успешным оказался подстовольный 40-миллмметровый однозарядный гранатомет ХМ203, созданный американской компанией Aircraft Armaments Inc (AAI), который и был принят на вооружение ВС США под обозначением М203. Изначально он использовался с винтовкой М16А1, а после – и с другими автоматами (даже, пистолетами-пулеметами), причем не только в американской армии, но и вооруженных силах других стран-участников НАТО.

В СССР, чуть позже, было создано аналогичное оружие, с уникальной гранатой с улетающей гильзой – ГП-25.

Первые же гранатометы, как отдельное оружие (если не принимать во внимание ручные мортирки), появились во время Второй Мировой Войны, причем первым таким оружием стали германские «kampfpistole» — по сути – сигнальные пистолеты, оснащенные нарезными стволами и отъемными прикладами, для которых были разработаны бронебойные, осколочно-фугасные, и другие гранаты. Понятно, что первейшее назначение «kampfpistole» было борьба с бронетанковыми средствами противника, после того, как толщина бронирования сделала противотанковые ружья неэффективными.

Пожалуй, один из самый известных однозарядных гранатометов – 40-миллиметровый М79, разработанный в начале 1950х годов в США, и широко применявшийся во Вьетнаме. Впрочем, своей огромной популярностью этот гранатомет обязан единственному выстрелу – сделанному героем Арнольда Шварценеггера в финале фильма «Терминатор-2». Много позже в ряде стран были разработаны многозарядные гранатометы, работающее или по револьверному принципу (Южноафриканский Milkor MGL, Российский РГ-6), с перезаряжанием по принципу помпового ружья (Американский EX-41, впрочем, не получивший большого распространения), или и вовсе полуавтоматические, использующие для перезарядки часть энергии пороховых газов (американский ХМ25, южноафриканский PAW-20 «Neopup»).

Отдельного внимания заслуживают полицейские гранатометы, разработанные под боеприпасы нелетального действия (в большинстве – гранаты со слезоточивым газом), зачастую, имеющие меньший, нежели их боевые собратья калибр во избежании заряжания боевого боеприпаса вместо боеприпаса нелетального действия.

Следующая категория гранатометов – автоматические. Разработка автоматических гранатометов была начата в СССР в 1930х годах, и наиболее успешным был образец Я.Г. Таубина, созданный в 1935-38 годах под модифицированную 40,6-миллиметровую винтовочную гранату М.Г. Дьяконова. Гранатомет Таубина имел магазинное питание, и обладал возможностью ведения как одиночного, так и автоматического огня. К сожалению, в ходе репрессий, Таубин был арестован и расстрелян, и его оружия так и не было принято на вооружение, хотя несколько экземпляров использовались в ходе Зимней войны. Но, в виду отсутствия самого автора изобретения, в итоге предпочтение было отдано 50-мм миномёту обр. 1938 г. конструкции Б. И. Шавырина.

Первое массовое использование автоматических гранатометов относится к периоду войны во Вьетнаме, когда американцы применили большое количество экспериментальных, опытных и малосерийных моделей, приняв в итоге на вооружение наиболее удачные образцы. Именно эта военная компания позволила советским специалистам более близко познакомиться с этим видом оружия, а обострившая на Советско-Китайской границе обстановка привела к созданию своих образцов, в результате чего в 1971 году на вооружение Советской Армии был принят на вооружение автоматический гранатомет АГС-17, отлично зарекомендовавший себя в Афганистане и других локальных конфликтах.

В 1980х и 1990х годах в разработку автоматических гранатометов включились и другие страны, включая Германию, ЮАР, Китай (уже имевший опыт выпуска своей копии АГС-17) и т.д.

Сегодня автоматические гранатометы состоят на вооружении многих стран мира, для них разработаны боеприпасы, во многом похожие на боеприпасы для подствольных и ручных гранатометов, но, ввиду характеристик оружия, обладающие большей массой, начальной скоростью и поражающей способностью гранаты.

Последняя (на сегодняшний день) категория гранатометов – противотанковые. Первые образцы такого оружия появились еще во время Второй Мировой Войны – германские Panzerfaust и Panzerschreck, английский PIAT, американский M1 Bazooka (давший нарицательное имя всему оружию этого класса). В СССР противотанковый гранатомет был принят на вооружение уже после войны, но разработанный в 1961м году РПГ-7 стал самым удачным, самым знаменитым и распространенным оружием своего класса, продолжая представлять ощутимую угрозу для танков, что было доказано в ходе обеих Чеченских кампаний и войны в Ираке.

Противотанковые гранатометы, чаще всего, используют надкалиберный боеприпас, что позволяет применять больший заряд взрывчатого вещества, а, так же, учитывая специфику применения оружия, позволяет обеспечить необходимый диаметр боеприпаса для использования кумулятивные боевые части. Отдельно стоит отметить, что для большей универсальности противотанковых гранатометов, для них применяются боеприпасы осколочно-фугасные, термобарические, дымовые и т.д.

Противотанковые гранатометы, по способу запуска гранаты, подразделяют на динамореактивные, реактивные и комбинированные.

Первые представляют собой открытую с двух сторон трубу, пусковой заряд размещается непосредственно в сгораемой гильзе, присоединенной в задней части гранаты. Примером гранатомета, использующего такую схему, может служить советский РПГ-2. При выстреле пороховой заряд сгорает в стволе гранатомета, выбрасывая гранату вперед. Пороховые газы при это выходят из заднего открытого конца трубы, компенсируя отдачу оружия. Такая схема имеет под собой ряд минусов, в частности – большие потери КПД сгорания пороха на компенсацию отдачи, что снижает эффективную дальность стрельбы до 200-300 м, еще один недостаток – истекающие пороховые газы создают опасную зону на расстоянии примерно 20 метров позади стрелка, что затрудняет стрельбу из помещений, и демаскирует стрелка. В целях устранения этих недостатков в 1970х-80х годах были разработаны системы с двумя поршнями, передний из которых в момент выстрела выталкивал гранату, а задний — противомассу, как правило выполненную из мягкого материала (волокно, мелкие пластиковые шарики). При этом за счет инкапсуляции пороховых газов в корпусе (стволе) гранатомета практически исключаются звук и пламя выстрела, а размер опасной зоны сокращается практически до нуля. Впрочем, у такой системы появился другой существенный минус – подавляющее большинство таких гранатометов одноразовые. Примером такой системы может служить германский Armbrust.

Реактивные системы представляют собой гранатомет с гранатой, которая запускается благодаря реактивному двигателю, расположенного в хвостовой ее части. При этом сгорание пороховых газов может происходить как внутри ствола, так и в течение некоторого времени после запуска гранаты. Понятно, что опасная зона сзади гранатомета по-прежнему сохраняется, к тому же гранатометчику необходима защита от раскаленных газов от вылетевшей гранаты. При стрельбе из немецкого Panzershreck стрелку приходилось одевать специальную маску для защиты, на более поздних моделях появились специальные щитки с прорезью для прицеливания. Неоспоримым преимуществом такой системы является большая эффективная дальность.

Третий вид – комбинированные. Исходя из названия, они сочетают в себе черты обоих схем, на практике это означает, что для запуска гранаты используется динамореактивная схема, а после отхода гранаты на безопасное для стрелка расстояние (обычно около 20 м) – происходит запуск реактивного двигателя, который разгоняет гранату. Типичным примером может служить советский РПГ-7.

Как уже было отмечено, для повышения универсальности гранатометов, кроме кумулятивных и осколочно-фугасных, для них применяются и другие типы боеприпасов (термобарические, дымовые и т.д.). В последнее время намечена тенденция использования совместно с гранатометом электронных прицельных комплексов, включающих в себя компьютер/баллистический вычислитель, выполненный заодно с прицелом, с возможностью дистанционного (бесконтактного) подрыва гранаты, что увеличивает радиус поражения. Справедливости ради стоит заметить, что даже самые совершенные РПГ не в состоянии с большой эффективностью поразить современный танк «в лоб», потому обычно стрельба ведется по более уязвимым частям – бортам и корме танка.






Старинные кремневые гранатометы XVIII века

Ручной самозарядный гранатомет DENEL PAW-20

РПГ-7 и выстрел к нему

Российский гранатомет РГ-6 револьверного типа

Реактивный противотанковый гранатомет M72 LAW

Прототип гранатомета XM25

Подствольный гранатомет ГП-25

Подствольный гранатомет M203 на винтовке M16

Подствольный гранатомет M203

Надствольный гранатомет на опытном автомате А-91

Гранатомет ХМ148 на штурмовой винтовке FN FAL

Гранатомет АГС-17 на станке 6Т8

Гранатомет XM307 ACSW

Гранатомет M79, частично открытый для перезарядки

Германский солдат с противотанковым гранатометом Armbrust

Германский военнослужащий с «kampfpistole»

Германский винтовочный гранатомет времен Первой Мировой Войны и гранаты к нему

Американский автоматический гранатомет Mk.19 mod.1

Автоматический гранатомет Таубина

Автомат Калашникова с подствольным гранатометом

M1 Garand со снаряженной к стрельбе винтовочной гранатой








(с) 2010 Костин К.А.

barrels-n-bullets.ru

Гранатометы России ручные, противотанковые, подствольные (фото)

Гранатомет представляет собой огнестрельное оружие, которое способно поражать технику, сооружения и живые силы врага посредством выстрела специального крупнокалиберного боеприпаса. В качестве снаряда используется соответствующая граната. Примечательно, что еще полвека назад такое переносное оружие называлось мортирой.

На сегодняшний день существует множество видов гранатометов, однако по главным критериям их подразделяют на ручные, противотанковые и подствольные. Первая группа крупнокалиберного оружия бывает однозарядного или револьверного типа. Подствольные предназначены для поражения малых целей на расстоянии до 400 метров. Стоит отметить навесную траекторию выстрела. Противотанковое оружие переносного типа предназначено для нанесения критического урона вражеской бронетехнике.

Гранатомет подствольный ГП-25

Он является частью автомата АК-74. Крепится к главной оси, имеет свой спусковой механизм. Разработан в 1978 году для автоматов АК и АН. Позднее лицензию на производство получила Болгария. ГП-25 – подствольные гранатометы России с самовзводным спусковым механизмом. Это обеспечивает безопасность транспортировки оружия в активном состоянии. Граната вылетает по вращательной навесной траектории, которая регулируется рукояткой устройства.

Заряжается с дульной части, фиксируясь специальной подпружиненной системой, прикрепленной к предохранителю. Стоит отметить отсутствие гильзы. В минуту производится до 6 прицельных ударов. Для уменьшения отдачи при выстреле к прикладу крепится прорезиненных амортизатор. Такие гранатометы России (фото см. ниже) можно использовать в положении стоя и сидя, в окопе и на технике, в статике и в движении.Калибр – 40 мм. Чистая масса составляет 1,5 кг. При выстреле снаряд пролетает 400 метров до цели всего за 5 секунд.

Гранатомет подствольный ГП-34

Является дополнением к автомату АК-103. Эти современные гранатометы России поступили на вооружение только в 2009 году. Разработки велись на основе предыдущей модели серии ГП-25.

Главной задачей модернизации гранатомета стало увеличение надежности спускового механизма, обеспечение безопасности обращения во время боевых действий и повышение уровня технологичности его широкого производства. В первую очередь усовершенствованию подверглась ударная система. Спусковой механизм был полностью переделан, а отвес – и вовсе убран. Штатный прицел в результате модернизации перешел на правую сторону. Большинство баллистических характеристик остались неизменными.У ГП-34 40-миллиметровый калибр. Масса устройства составляет 1,4 кг. Скорость выстрела варьируется в пределах 75 м/с, поэтому максимальное расстояние в 400 метров снаряд пролетит за 5,5 секунды.

Гранатомет ручной «Кастет»

Является автономным переносным оружием ударного типа. Предназначен для частичного поражения техники и сооружений при помощи специальных припасов. Такие гранатометы России могут стрелять как ударными снарядами, так и тактическими (газовые слезоточивые, осветительные, сигнальные). В качестве припасов чаще всего используются осколочные ВОГ-25 и их модернизированные версии. Ручные гранатометы России «Кастет» идеально подходят для навесной атаки вражеских траншей, окопов и зданий.

Спусковой механизм – самовзводный. Приклад – складной. Прицел – механический, учитывает деривацию снаряда. Магазин отсутствует, так как «Кастет» является однозарядным гранатометом. Компактность оружия достигается за счет складного плечевого упора. РГМ «Кастет» имеет 40-миллиметровый калибр. Чистый вес составляет 2,5 кг. Максимальное расстояние полета в 250 метров снаряд проходит за 4 секунды.

Гранатомет противотанковый ручной РПГ-7

Широкое применение РПГ-7 получили в годы Второго мировой. В настоящий момент эти гранатометы России модернизированы, однако большинство из них списано. Создание безотказного устройства пуска и кумулятивного снаряда позволило разработать совершенно новое противотанковое оружие, отличающееся легкостью и удобством. В середине 1940-х РПГ-7 были последним рубежом пехотной обороны.

В ударный механизм лег прототип реактивной спусковой конструкции. Его суть заключалась в том, чтобы после вылета из ствола на расстоянии 20 метров у заряда включался маршевый двигатель, увеличивающий скорость гранаты и дальность стрельбы.

Оружие имело стандартный сорокамиллиметровый калибр. Масса составляла 6,3 кг, а длина немного не доходила до 1 метра. Вес снаряда варьируется в диапазоне от 2 до 4,5 кг. Скорость полета равна 145 м/с. Максимальная дистанция до цели – 700 м.

Гранатомет противотанковый ручной РПГ-32

В международной кодификации оружие известно как «Хашим». Эти противотанковые гранатометы России считаются многоцелевыми. Начальные разработки оружия велись под руководством вооруженных сил Иордании. Позднее созданием полноценной версии занялись российские инженеры по совместной программе.Одной из отличительных особенностей РПГ-32 является многоразовый механизм пуска. Также в ходе разработок было решено снизить массу гранатомета до 3 кг. При этом длина по сравнению с предыдущими моделями также сократилась – 70 см вместо 91-95 см.

Оружие поддерживает два типа калибра: 72 и 105 мм. Все зависит от вида гранаты: будет ли она термобарической или кумулятивной. Снаряд РПГ-32 способен пробить 650-миллиметровую броню на расстоянии в 700 м. При этом поражаемые цели могут быть и статическими, и динамическими.

Гранатометный комплект удивляет и показателями эргономичности. Благодаря этим качествам обеспечивается быстрое и точное наведение из любого положения. Перезарядка требует до 7 секунд. В расширенной комплектации имеется прицел ночного видения. Скорость полета снаряда – 140 м/с.

Гранатомет реактивный штурмовой РШГ-2

Известен также как проект «Базальт». На вооружении с 2003 года. Такие гранатометы России являются однозарядными. Боеприпасы бывают трех типов: осколочные, фугасные и зажигательные.Реактивное оружие предназначено для поражения небронированной или легкозащищенной техники, пехоты и огневых средств противника. Подходит для ведения боя в окопах и помещениях.

Прицельная стрельба обеспечивается на дистанции до 350 метров. Столь внушительный результат достигается благодаря термобарическому ударному механизму. Калибр – 72,5 мм. Чистая масса оружия составляет всего 3,8 кг при длине 0,77 м. Скорость беспрепятственного полета – 144 м/с.

Гранатомет реактивный многоцелевой (РМГ)

В бою многие модели проекта «Базальт» не отличались безотказностью и удобством. Поэтому в середине 2000-х годов Министерством обороны было решено модернизировать имеющиеся реактивные гранатометы России до многоцелевых.В новом РМГ боевая часть разделена на две ударные составляющие. Теперь снаряд способен не просто пробивать толстую броню, но и одновременно с этим обеспечивать зажигательное и фугасное действие посредством образования облака взрывчатых веществ. Таким образом, гранатомет подходит для атаки как техники, так и заданий, дотов, пехоты и низколетящей авиации.

Калибр – 105 мм. Вес оружия – 8,5 кг. Граната поражает цель на расстоянии до 600 м.

fb.ru

СССР — родина автоматических гранатомётов

Первым среди создателей советских автоматических гранатомётов был Яков Григорьевич Таубин. Он со своими единомышленниками много лет работал над воплощением в жизнь идеи этого нового вида вооружения. В конце двадцатых — начале тридцатых годов двадцатого века в развитых странах велись весьма интенсивные работы над автоматическим стрелковым и артиллерийским вооружением. Тогда же и появились первые автоматические станковые гранатомёты. И впервые это произошло в Советском Союзе.

Впервые у Таубина идея нового оружия появилась при знакомстве его с ружейным гранатомётом Дьяконова, состоявшим с середины 20-х годов на вооружении РККА и сконструированным штабс-капитаном М.Г.Дьяконовым ещё в конце Первой Мировой. Первый проект своего гранатомёта Яков Григорьевич разработал летом 1931 года, в качестве боеприпаса использовалась ружейная граната Дьяконова калибра 40,8 мм. Вскоре проект был рассмотрен Артиллерийским управлением РККА  и был выдан заказ на изготовление опытных образцов. Первые опытные образцы в количестве двух экземпляров были изготовлены на Ковровском инструментальном заводе № 2. Они получили обозначение АГ-ТБ, что означало «автоматический гранатомёт Таубина-Бергольцева», так как конструктором станка для гранатомёта являлся Е.С.Бергольцев, который впоследствии разработал несколько различных видов станков.

Первые испытания АГ-ТБ были проведены в 1933 году. В 1934 году для продолжения работ по новому виду оружия было создано КБТ (конструкторское бюро Таубина) под руководством Якова Григорьевича, а с 1937 года оно получило обозначение ОКБ-16.Долгие годы шли отработка и отладка гранатомёта. На первых образцах автоматика работала за счёт отвода газов из канала ствола, а в 1936 году был создан вариант, где автоматика уже работала за счёт использования энергии отката  при длинном ходе ствола. За время отработки вес оружия был снижен почти что в два раза. Сначала для гранатомёта был создан станок треножной конструкции, а затем он был заменён на лёгкий колёсный станок. В 1937 году гранатомёт прошёл войсковые испытания в различных военных округах страны и также в частях НКВД.

В 1937-1938 годах в РККА были проведены сравнительные испытания миномётов и гранатомётов ротного звена. В результате сильнейшего давления со стороны так называемого миномётного лобби в лице  ГРАУ и самого Б.И.Шавырина, на вооружение был принят 50-мм ротный миномёт конструкции Шавырина, а столь перспективное новое оружие было отвергнуто. Гранатомёт также испытывался и в ВМС, на речных катерах Днепровской флотилии и в январе 1939 года была даже заказана небольшая опытная партия. Были проекты установки гранатомёта на самолёты, в частности двумя такими гранатомётами должен был вооружаться самолёт Г-38, он же ЛК-2 конструкции П.И.Гроховского представлявший собой тяжёлый двухбалочный истребитель-штурмовик, и также рассматривалась установка АГ-ТБ на штурмовики ВИТ-1 и ВИТ-2 конструкции Поликарпова. В 1940 году гранатомёт даже удалось испытать в боевых условиях — он ограниченно применялся в Финской войне. Несмотря на прекрасные показатели все работы над этим оружием были прекращены. А в мае 1941 года Яков Григорьевич Таубин был арестован по ложному обвинению и через полгода расстрелян.

А ведь в середине тридцатых КБТ работало и над другими видами автоматических гранатомётов. В 1934 году на базе конструкции 40,8 мм АГ-ТБ был разработан 76,2-мм гранатомёт имевший практическую скорострельность 100 выстр./мин, общий вес 120 кг и дальность стрельбы 2500 метров. В 1937 году был разработан проект 60-мм универсального станкового гранатомёта, вес которого составлял 70 кг, а дальность срельбы также была на уровне 2500 м.

Но в СССР разработкой автоматического оружия ротного уровня занимался не только Таубин. Например инженер Л.В.Курчевский, известный своими разработками безоткатных артиллерийских систем различного назначения и многими считаемый не столько конструктором, сколько авантюристом, а начале тридцатых создал 37-мм безоткатное тяжёлое противотанковое ружьё РК. Курчевский планировал сделать его автоматическим, но так и не смог. Зато в Ленинграде в КБ-КОН (конструкторское бюро Кондакова), в мае 1936 года был разработан проект автоматического реактивного безоткатного противотанкового ружья РПТР. Оружие состояло из качающейся части, механизма заряжания, верхнего и нижнего станка, а также магазина на пять снарядов. Лафет имел колёсный ход, а в боевом положении оружие устанавливалось на три раздвижные станины. Были изготовлены и испытаны опытные образцы. При этом были достигнуты прекрасные показатели : при весе в 63 кг РПТР по кучности и бронепробиваемости оказалось практически одинаковым с 37-мм противотанковой пушкой ПТ образца 1930 года. Но на вооружение РККА РПТР так и не поступило.

Также осенью 1937 года, в Артиллерийском научно-исследовательском институте (АНИИ) был разработан проект 45-мм автоматического гранатомёта, получившего обозначение М-1. Гранатомёт, также как и гранатомёт Таубина предназначался для уничтожения пехоты противника. М-1 состоял из ствола с кожухом, люльки, передней рамы, станка и подушки. В качестве материалов конструкции применялись сталь, дюралюминий и медь. Оружие без боеприпасов весило всего 15,17 кг. При ведении огня стрелок должен был сидеть на специальной подушке, которая крепилась к станку.

Но, как говорилось уже выше, из-за давления миномётного лобби (всеми правдами и неправдами) и принятии на вооружение 50-мм ротного миномёта Б.И.Шавырина, доработка М-1 также была прекращена и в СССР на долгие годы было похоронено целое направление в создании нового пехотного оружия.

автор статьи: Александр Райгородецкий

www.dogswar.ru

Гранатомет «РПГ-2» (Россия (СССР)) — характеристики, описание, фото и схемы

РПГ-2

Гранатомет РПГ-2 предназначен для борьбы с танками и самоходно-артиллерийскими установками. Кроме того его можно применять для стрельбы по бронеавтомобилям, бронетранспортерам, бронебашням (бронеколпакам) и амбразурам ДОТов.

РПГ-2
в разрезе

За основу был взят немецкий «Панцерфауст». После некоторых доработок он был принят на вооружение в 1947 году под обозначением РПГ-2, а с 1949 года начал поступать в войска.
В отличие от немецкого Panzerfaust РПГ-2 имеет более мощный ствол, обеспечивающий многократную стрельбу, и курковый ударно-спусковой механизм, смонтированный в пистолетной рукоятке управления огнем.

Прицельное приспособление открытого типа — в виде откидной мушки и откидной прицельной рамки. Прицельная рамка имеет три окна, нижнее ребро каждого из которых посредине снабжено прорезью. Нижнее окно служит для прицеливания на дистанции до 50 м, среднее — до 100 м, верхнее — до 150 м.

ПГ-2
граната к РПГ-2

Для стрельбы используется надкалиберная кумулятивная противотанковая граната ПГ-2 калибра 82 мм, способная пробивать до 180 миллиметров брони. Начальная скорость гранаты — 84 м/с.
Граната динамореактивная, то есть выстреливаемая из ствола гранатомета по безоткатной схеме.
В полете граната стабилизируется шестью перьями стабилизатора, в транспортном положении обернутыми вокруг хвостовой части гранаты.

Выстрел производится при нажатии на спусковой крючок, причем предварительно необходимо вручную взвести курок, расположенный позади рукоятки управления огнем.

Ствол гранатомета ненарезной, снаружи в задней части закрыт деревянным кожухом, защищающим стрелка от ожогов.

РПГ-2
устройство гранатомета:

A — общий вид; Б — ударный-спусковой механизм; В — бойковый механизм;
1 — мушка; 2 — основание мушки; 3 — антабка; 4 — ствол; 5 — хомутик; 6 — прицельная рамка; 7 — основание прицельной рамки; 8 — накладка; 9 — основание бойка; 10 — курок; 11 — винт; 12 — винт; 13 — щёчка рукоятки; 14 — предохранитель; 15 — крышка; 16 — спусковой крючок; 17 — чека; 18 — пружина; 19 — стопор; 20 — ось спускового крючка; 21 — винт шептала; 22 — шептало; 23 — ось курка; 24 — корпус ударно-спускового механизма; 25 — стержень; 26 — боевая пружина; 27 — фланец; 28 — шайба; 29 — опорная втулка; 30 — стопор; 31 — пружина бойка; 32 — ниппель; 33 — боёк; а — вырез;
б — выступ; в — канал; г — отверстие; д – вырез.

При выстреле образующиеся в канале ствола пороховые газы выбрасывают гранату в направлении цели. В этот момент взводится донный взрыватель. При встрече гранаты с преградой (целью) ударник взрывателя продвигается вперед и накалывает жалом капсюль-детонатор, в результате чего происходит взрыв заряда ВВ. Благодаря наличию в нем сферического углубления, образуется направленная струя раскаленных продуктов взрыва, которая пробивает (прожигает) броню, поражает экипаж, разрушает вооружение и оборудование, воспламеняет горючие материалы.

При выстреле из гранатомета отдача отсутствует, так как пороховые газы свободно истекают наружу через открытую казенную часть.

Относительно небольшие габариты и вес обеспечивают гранатомету хорошую маневренность на поле боя.

Достаточно высокая для такого типа оружия скорострельность обеспечивает повторный обстрел цели в случае промаха и обстрел нескольких одновременно приближающихся целей.

РПГ-2
используемый вьетнамским бойцом

Кумулятивная граната обеспечивает одинаковое поражающее воздействие на любой дальности. Дистанционное взведение взрывателя гранаты гарантирует безопасность обращения с гранатометом.

Штатный расчет гранатомёта — 2 человека, стрелок и подносчик боеприпасов. Стрелок переносит на себе гранатомёт и три гранаты в специальном ранце, подносчик переносит еще три гранаты.

РПГ-2 стал первым широко применяемым советским противотанковым гранатомётом. Помимо советской армии, он импортировался за рубеж странам-союзникам СССР и использовался в различных войнах и конфликтах. В частности, он широко применялся во Вьетнамскую войну против войск США.

Калибр, мм 40
Калибр гранаты, мм 80
Длина гранатомета, мм 950
Длина гранаты без порохового заряда, мм 500
Длина гранаты с пороховым зарядом, мм 670
Масса гранатомета, кг 2,86
Масса гранаты без порохового заряда, кг 1,62
Масса гранаты с пороховым зарядом, кг 1,84
Начальная скорость гранаты, м/с 84
Скорострельность, выстр/мин 6
Прицельная дальность стрельбы, м 150

Из-за простоты конструкции, РПГ-2 являлся надёжным и недорогим оружием. Помимо СССР, он производился по лицензии в Китае (Type 56) и Северном Вьетнаме (B-40, B-50). Выпускалась его копия и в Египте (PG-7).

К недостаткам гранатомет РПГ-2 относятся следующие элементы:
1. Выстрел из гранатомета сопровождается сильным звуком, а так как ствол находится возле уха стрелка, то сильно оглушает его. Пороховой заряд гранаты состоит из дымного пороха, поэтому при выстреле дымное облако демаскирует стрелка. Из-за свободного истечения пороховых газов сзади стрелка образуется зона, опасная для людей, техники и вооружения. По той же причине нельзя стрелять из гранатомета, находясь в замкнутом пространстве (блиндаже, здании и т.п.).
2. Вследствие малой скорости полета гранаты точность стрельбы сильно зависит от метеоусловий и скорости ветра (особенно бокового). Меткость стрельбы из гранатомета даже в безветренную погоду невелика. Попасть в движущийся танк (БТР, БМП) с расстояния более 100 метров почти невозможно.
3. В случае намокания бумажная гильза порохового заряда разбухает и ее невозможно поместить в ствол гранатомета. Кроме того, небольшая механическая прочность гильзы не позволяет переносить гранаты в снаряженном виде. Отсыревший порох не годится для стрельбы. Большая масса гранат ограничивает носимый боекомплект.

Гранатомёт РПГ-2 использовался в СССР до 1960-х годов, когда ему на смену пришел более совершенный и эффективный гранатомёт РПГ-7.

shooting-iron.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
