Гранатомет подствольный ГП-25

В Советском Союзе подствольными гранатометами заинтересовались в 60-х годах, после того как были получены сведения об успешном применении винтовки М16 с подствольным гранатометом модели XM148 во время конфликта во Вьетнаме. Военное руководство сделало несколько заказов, и различными конструкторскими бюро было сконструировано несколько опытных образцов. Но они не имели нужных эксплуатационных и технических характеристик. Так и появился гранатомет подствольный для автомата – ГП-25

Создание ГП-25

Для создания единого образца подобного вида оружия в 1971 году было дано соответствующее задание конструкторским бюро всего Союза. Проект назывался «ОКР «Костер»». Тульское конструкторское бюро, которое разрабатывало охотничье и боевое оружие, возложило эту задачу на В. Н. Телеша, поскольку за его плечами уже был подобный опыт. Он взялся за работу совместно с инженерами ГНПП «Прибор» в Москве. Результатом этого труда стало принятие в 1978 году подствольного гранатомета ГП-25 «Костер». Предписывалось использовать его совместно с автоматами АКМ, АК-74, АКС-74 и АКМС. При появлении гранатомет получил индекс ГРАУ 6Г15.

Однако же, поставлять это оружие в армию массово начали только с 1980 года, когда СССР воевал в Афганистане. Как показал опыт нескольких первых месяцев боев, войска действительно нуждались в таком оружии, как подствольный гранатомет.

Общая характеристика

ГП-25 «Костер» предназначен для поражения живой силы противника, которая находится на открытой местности или же в укрытиях (траншеях, окопах), и, таким образом, не может быть поражена из обычного стрелкового оружия.

Оружие, к которому можно прикрепить подствольный гранатомет, – АК-74, АКМ, АКМС и АКС-74У калибра 7,62 или 5,45 мм. Как действует вся конструкция в собранном виде? В этом случае можно, в зависимости от текущей ситуации в бою, вести огонь как из автомата, так и из гранатомета.

Конструкция оружия

ГП (подствольный гранатомет) состоит из таких частей:

  • ствол, на котором есть прицельные приспособления и кронштейн для крепления гранатомета к оружию;
  • казенная часть;
  • ударно-спусковой механизм с корпусом и рукояткой;
  • собственно гранатомет на автомате.

Стандартная комплектация гранатомета включает в себя следующие предметы:

  • собственно гранатомет;
  • сумку для переноски;
  • сумку для гранатометных выстрелов;
  • затыльник из резины и ремень;
  • банник.

Оружие имеет достаточно длинный (205 мм) ствол, в котором расположены 12 винтовых нарезов (правосторонних). Для того чтобы зарядить оружие, в ствол вкладывают гранату, которая удерживается внутри с помощью специального фиксатора. В случае необходимости ее можно извлечь обратно – для этого придуман специальный экстрактор с клавишей, на которую нужно нажать пальцем.

Для крепления оружия к автомату существует кронштейн с ограждением. Для присоединения гранатомета к АК достаточно закрепить кронштейн снизу на цевье, а защелка сама зафиксирует его в надежном положении. Спереди на кронштейне имеется пружинный амортизатор.

В оружии реализован самовзводный ударно-спусковой механизм куркового типа. Принцип его работы достаточно прост. Нажатие на прямолинейный спусковой крючок отводит курок назад с помощью специального зацепа, при этом также сжимается боевая пружина. Если спуск нажимать дальше, то курок сорвется с зацепа. При этом он воздействует на ударник, который разбивает капсюль гранаты-выстрела.

Имеется и предохранитель, расположенный на правой стороне ствола. Предусмотрено два режима — «ПР» (предохранитель) и «ОГ» (огонь). Также есть и другая защитная система: при неправильном присоединении гранатомета к автомату выстрел не будет производиться. В обоих случаях курок надежно запирается.

Прицельные приспособления

Имеющиеся у гранатомета прицельные приспособления позволяют вести стрельбу как прямой наводкой, так и полупрямой. Они смонтированы на левой стороне кронштейна, шкала дистанции выполнена в виде дуги. Если необходима стрельба прямой наводкой, то прицеливание производится через мушку и откидной целик. Можно регулировать дальность. Для этого кулачок перемещает мушку вперед-назад, таким образом можно ставить поправки на деривацию гранаты. Для осуществления стрельбы через полупрямую наводку нужно учитывать два фактора – направление и дальность. Прицеливание по первому осуществляется через целик и мушку, а по второму – через отвес и дистанционную шкалу (похоже на метод «квадранта»). Но особенность полупрямой наводки в том, что она нужна только при навесной стрельбе.

Максимальная дальность, на которую подствольный гранатомет ГП-25 способен вести точную стрельбу, составляет 400 метров. Дальность стрельбы (при условии навесного огня) — примерно 200 метров. Однако кучность стрельбы при этом довольно высока. При расстоянии в 400 метров граната отклоняется по дальности не более, чем на 6 метров, а по фронту этот показатель составляет 3 метра. Нужно учитывать, что большое влияние оказывает боковой ветер. Для этого нужно регулировать мушку ее смещением.

Безопасность и удобство при стрельбе

Поскольку подствольный гранатомет обладает отдачей гораздо большей, чем у автомата, предусмотрены приспособления, позволяющие вести огонь с комфортом для стрелка. На приклад крепится универсальный резиновый затыльник, причем его особенности таковы, что можно приспособить его как к прикладам из дерева и пластмассы (как у АК-74 или АКМ), так и к складным прикладам автоматов АКМС или АКС-74. Корпус гранатомета смягчает его воздействие на цевье, а ее вкладыш оберегает от ударов ствольную коробку.

Испытания в полевых условиях выявили неприятную особенность – при выстрелах часто слетала крышка ствольной коробки, которая обычно крепится с помощью головки стержня возвратной пружины. Поэтому был разработан специальный стержень, в конструкцию которого внесли зацеп. При установке гранатомета стандартный стержень заменяется на него. В конструкции автомата АК-74М эта особенность стала стандартной, то есть все подобные орудия выпускаются уже с модифицированным стержнем.

Боеприпасы и стрельба

Стрельба из гранатомета ГП-25 ведется выстрелами ВОГ-25 и ВОГ-25П, а также их усовершенствованными версиями — ВОГ-25М и ВОГ-25ПМ. Все они имеют осколочную гранату, которая оснащается взрывателем мгновенного действия, имеющим самоликвидатор.

Характеристика выстрела ВОГ-25:

Стандартный боекомплект составляет 10 гранат, они переносятся в сумке, которая поставляется в комплекте с гранатометом. Она состоит из двух кассет, изготовленных из материи, каждая вмещает 5 боеприпасов. Особенность ношения такой сумки в том, что в каком бы положении стрелок не находился, кассеты всегда в зоне досягаемости. Помимо этого, многие разгрузочные жилеты, используемые в современной армии, имеют гнезда для ношения выстрелов к ГП-25.

Стрелять можно из любого положения – хоть стоя, хоть сидя, хоть с колена. Каждого солдата учат, как стрелять из подствольного гранатомета правильно. Стрельба прямой наводкой на расстояния до 200 метров ведется с упором приклада автомата в плечо, а на более дальние расстояния — «из-под руки», то есть приклад размещается под мышкой стрелка. Если стрелять нужно по целям, прикрытым от прямого огня, автомат упирается прикладом в землю.

Поскольку граната подствольного гранатомета имеет невысокую начальную скорость, стрельба под углами достаточно удобна – выстрел меньше сносит ветер, траектория делается не такой крутой и сокращается время полета. Однако при встречном ветре открывать огонь из гранатомета опасно.

Некоторые особенности

Как можно догадаться, гранатомет утяжеляет автомат, к которому крепится. Полностью снаряженный АК-74 с ГП-25 весит примерно 5,1 кг. Однако это идет только на пользу. Центр тяжести оружия смещается вперед-вниз, то есть если присоединить подствольный гранатомет, АК-74 начинает «низить». Поэтому стрелку потребуется определенное время, чтобы привыкнуть к изменениям в своем оружии. Однако при должном имеющемся уровне навыков можно значительно увеличить кучность стрельбы автомата, так как утяжеление не дает ему «бросаться» в разные стороны.

В подразделениях

По предписаниям современное мотострелковое отделение комплектуется двумя автоматами с ГП-25, помимо обычных АК. В условиях современной тактики и методов ведения войны это делает даже самое маленькое подразделение достаточно самостоятельным, потому что автомат с подствольным гранатометом исполняет роль штурмового оружия, тем самым облегчая решение определенных задач в бою для своего подразделения.

Варианты и модификации оружия

Поскольку гранатомет подствольный ГП-25 попал и на вооружение войск МВД РФ, то встал вопрос о том, как превратить его в оружие, не вызывающее летального исхода. И его решили достаточно быстро. Основные изменения, конечно же, коснулись боекомплекта. Для гранатомета разработали специальный патрон «Гвоздь», который оснащен не стандартной осколочной гранатой, а такой же, но снаряженной отравляющим газом типа CS. Характеристики такого выстрела следующие:

  • вес — 170 г;
  • максимальная дальность выстрела — 250 м;
  • минимальная дальность выстрела — 50 м;
  • время полного газовыделения — 15 сек.;
  • объем облака — 500 м3.

Оригинальная идея возникла у конструкторов НИИ МВД. Было решено приспособить ГП-25 для стрельбы боеприпасами от карабина КС-25 – с газовыми, резиновыми или пластиковыми пулями. Для этого разработали специальный съемный ствол калибром 23 мм. Эта система называется «Ларри».

Помимо стандартных моделей, производится также модифицированный вариант – ГП-30. Это тот же подствольный гранатомет ГП-25, только облегченный, а прицельные приспособления в нем вынесены на правую сторону. Также имеется модификация для экспорта – ГП-30У, которая предназначена для использования с иностранными автоматами.

Гранатомет подствольный ГП-25 — технические характеристики

Итак, характеристики:

  • калибр — 40 мм;
  • общая длина — 323 мм;
  • длина ствола — 205 мм;
  • общая ширина — 76 мм;
  • высота — 120 мм;
  • вес (без затыльника) — 1,5 кг;
  • максимальная дальность стрельбы (прицельная) — 400 м;
  • скорострельность — 4-5 выстр./мин;
  • боекомплект — 10 выстрелов;
  • начальная скорость гранаты — 76 м/сек.

Гранатомет подствольный ГП-25 «Костер» состоит на вооружении армии РФ, а также ряда армий других стран и по сей день. Свою популярность он завоевал надежностью, удобством и хорошими тактико-техническими характеристиками.

fb.ru

Подствольный гранатомет ГП-25 «Костер»: история создания, описание и характеристики

ГП-25 «Костер» — это советский однозарядный подствольный гранатомет, разработанный в конце 70-х годов оружейниками Тульского конструкторского бюро и специалистами московского ГНПП «Прибор». Это оружие предназначено для поражения живой силы противника как находящейся открыто, так и укрывшейся в окопах, траншеях или за складками местности. Подствольный гранатомет ГП-25 предназначен для установки на различные виды автоматов Калашникова калибра 7,62 мм и 5,45 мм. ГП-25 «Костер» — это нарезное дульно-зарядное оружие.

Боевым крещением этого гранатомета стала Афганская война, во время которой ГП-25 показал себя надежным и эффективным оружием. После этого были многочисленные конфликты на постсоветском пространстве, в том числе и две чеченские кампании. В настоящее время подствольный гранатомет ГП-25 активно используется всеми сторонами гражданского конфликта в Сирии.

ГП-25 был принят на вооружение в 1978 году, тогда же началось и его серийное производство. Это оружие до сих пор находится в эксплуатации российской армии, кроме того, ГП-25 используется украинскими и болгарскими вооруженными силами. Выпуск гранатомета продолжается и в наши дни.

В конце 80-х годов была разработана более совершенная версия гранатомета – ГП-30, с меньшей массой и более простой конструкцией.

История создания

Хорошо всем известные реактивные гранатометы стали активно использоваться в период Второй мировой войны. Очень быстро они зарекомендовали себя в качестве простого и эффективного противотанкового оружия. Однако оно плохо подходило для борьбы с пехотой противника.

Предшественниками современных подствольных гранатометов можно считать так называемые винтовочные гранаты, которые появились в канун Первой мировой войны. Хотя, идея использования штатного огнестрельного оружия пехотинца для метания ручных гранат гораздо старше: еще в XVIII столетии были придуманы специальные воронки, которые надевались на ствол мушкетов. С их помощью в гущу войск противника забрасывались различные взрывоопасные предметы. Чаще всего подобное оружие использовалось при обороне крепостей их гарнизонами.

Во время Первой мировой войны ручная граната стала одним из основных средств поражения живой силы противника как в наступлении, так и в обороне. Во время позиционных боев окопы противоборствующих сторон нередко находились на расстоянии броска ручной гранаты. Поэтому солдаты стали придумывать различные способы, как бросить гранату дальше и точнее. Первоначально использовались различные пращи и катапульты. Однако очень скоро им на смену пришли винтовочные гранаты.

Еще одной причиной появления этого оружия стала «мертвая» зона между максимальной дальностью использования ручных гранат (примерно 50 метров) и минимальной дистанцией минометного огня (от 150 метров). Подавить вражеские огневые точки в этом диапазоне пехоте было абсолютно нечем, кроме огня стрелкового оружия, которое не всегда могло справиться с задачей.

Идея была очень проста: специальная граната вставлялась в ствол самой обычной серийной винтовки, и с помощью холостого выстрела отправлялась в сторону неприятеля.

Энергии выстрела вполне хватало, чтобы метнуть боеприпас на несколько десятков метров. Винтовочные гранаты имели несколько основных типов конструкций, они оснащались взрывателями ударного или дистанционного действия. Для стрельбы винтовочными гранатами на ствол оружия устанавливались различные насадки, а также специальные прицельные приспособления.

Над совершенствованием винтовочных гранат конструкторы разных стран активно работали в период между двумя мировыми войнами. Этот вид оружия применялся и во Вторую мировую войну, но с ее окончанием он начал постепенно сходить со сцены. Главным минусом винтовочных гранат была невозможность использовать стрелковое оружие в штатном режиме до отстрела гранаты.

После окончания войны для вооружения пехоты начали разрабатывать легкие гранатометы, которые очень быстро стали весьма серьезным штурмовым оружием. Первопроходцами в этой области были немцы, они освоили выпуск специальных гранат для сигнальных пистолетов. В 60-е годы американцы создали ручной гранатомет М79, конструкция которого напоминала обычное охотничье ружье. Его ствол переламывался, и в него вставлялась граната. М79 имел деревянный приклад и специальные прицельные приспособления. Этот гранатомет и сегодня стоит на вооружении армии США. Американцы очень активно использовали его во Вьетнаме.

Однако подобное оружие хотя и обладала значительной огневой мощью, но имело ряд серьезных недостатков, главным из которых являлась необходимость в дополнительном стрелковом оружии. М79 весил 2,7 кг и обладал довольно солидными габаритами, поэтому бойцу было неудобно носить (а тем более применять) его вместе с автоматической винтовкой или пистолетом-пулеметом. Решение этой проблемы витало в воздухе: в конце 60-х годов армия США заключила контракт на создание подствольного гранатомета для винтовки М-16. Уже в 1970 году опытная партия гранатометов отправилась во вьетнамские джунгли.

Советские военные очень быстро узнали о существовании нового американского оружия и захотели получить на вооружение его аналог. Нельзя сказать, что до этого момента в СССР никто не занимался разработкой подобных гранатометов (проект «Искра», например), но особого интереса они не вызывали. Разработка подствольного гранатомета была поручена сразу нескольким конструкторским бюро, но все опытные образцы не имели требуемых технических и эксплуатационных характеристик.

В числе разработчиков нового оружия было и Тульское конструкторское бюро, имевшее богатый опыт создания охотничьего и боевого оружия. Непосредственно гранатометом поручено было заниматься конструктору-оружейнику В. Н. Телеше, работу он проводил совместно со специалистами московского ГНПП «Прибор». Результатом этого сотрудничества и стал подствольный гранатомет ГП-25 «Костер», принятый на вооружение в 1978 году. Однако массовое производство этого оружия было развернуто только в 1980 году, после начала войны в Афганистане. И в условиях реальных боевых действий этот гранатомет показал высочайшую надежность и эффективность.

Гранатомет можно было устанавливать на автоматы Калашникова любого калибра. Устройство ГП-25 было предельно простым, с минимумом подвижных частей, так что, и ломаться в нем было практически нечему. Бойцу нужно было просто вставить гранату в ствол, прицелится и произвести выстрел. При этом стрельбу можно было вести и прямой наводкой, и по навесной траектории, поражая противников, скрытых за естественными преградами. Это было особенно важно во время боевых действий в горных условиях.

Во время боя солдат мог практически мгновенно переключиться с автомата на гранатомет. Особой подготовки для использования ГП-25 не требовалось, это оружие мог в кратчайшие сроки освоить любой боец. Гранатомет можно было использовать и в качестве средства огневой поддержки, и для различных штурмовых действий.

Обладая сравнительно небольшой массой (около 1,5 кг) и габаритами (330 мм), гранатомет имеет прекрасную прицельную дальность стрельбы и отличную скорострельность. Из ГП-25 не нужно извлекать использованные гильзы, проводить манипуляции с затвором, что значительно повышает его практическую скорострельность и выгодно отличает от иностранных аналогов. За минуту боец может сделать до пяти выстрелов. Дульнозарядность и отсутствие гильзы – это однозначные преимущества советского гранатомета.

Но и это еще не все. В воспоминаниях воинов-афганцев тяжело найти хотя бы одно упоминание об отказе «подствольника». Стандартный боекомплект бойца состоял из десяти гранат, размещенных в двух матерчатых сумках, по пять штук в каждой. Располагались они по бокам туловища, что было весьма удобно и позволяло доставать гранаты практически в любом положении. Можно было взять дополнительный боекомплект, в этом случае количество выстрелов для ГП-25 увеличивалось до 20. Выстрелы ВОГ-25 и ВОГ-25П позволяли уверенно поражать вражескую пехоту на расстоянии до 400 метров.

В 1989 году на базе ГП-25 была разработана улучшенная модификация этого оружия – ГП-30 «Обувка». При его создании в полной мере учитывался опыт применения подствольных гранатометов в афганской кампании. ГП-30 получил новый прицел, который не требовал переключения по дальности, вес гранатомета уменьшился на 200 гр, а скорострельность увеличилась до 10-12 выстрелов в минуту. При этом следует отметить, что внешне ГП-25 и ГП-30 отличаются очень незначительно.

При использовании подствольного гранатомета бойцу следует учитывать некоторые нюансы. С «подствольником» автомат становится значительно тяжелее. Так, например, масса АК-74 возрастает до 5,1 кг. Кроме того, центр тяжести оружия смещается вперед. Однако «калашу» это идет только на пользу: утяжеленная передняя часть оружия не дает автомату так сильно «козлить» после выстрела, что повышает кучность стрельбы. Но в любом случае стрельба с подствольным гранатометом имеет свои отличия и чтобы привыкнуть к ним нужна некоторая практика.

Описание конструкции

ГП-25 – это однозарядный нарезной гранатомет, заряжаемый с дула. Оружие состоит из трех частей: казенника, ствола с креплением и прицелом, а также ударно-спускового механизма. Для переноски гранатомета его обычно разбирают на две части: ствол с прицелом и креплением, а также казенник с ударно-спусковым механизмом. В комплект гранатомета также входит специальный резиновый затыльник для приклада и инструменты для чистки и обслуживания оружия.

Длина ствола ГП-25 составляет пять калибров гранатомета (205 мм), он имеет 12 правосторонних нарезов, специальный подпружиненный фиксатор удерживает гранату в канале ствола.



Ударно-спусковой механизм ГП-25 – куркового типа, самовзводной. Спуск гранатомета движется прямолинейно, с помощью зацепа он оттягивает назад курок и сжимает боевую пружину. Затем курок срывается с зацепа и досылает вперед ударник, который и разбивает капсюль гранаты. ГП-25 имеет флажковый предохранитель с двумя положениями, а также специальный механизм, который блокирует ударный механизм, в случае, если гранатомет неправильно установлен на автомате. Фиксатор в стволе также связан с ударным механизмом и если граната дослана не полностью, то совершить выстрел невозможно – блокируется ударник.

Для удобства стрелка ГП-25 оснащен пластиковой пустотелой рукоятью.

Прицельные приспособления гранатомета позволяют вести огонь прямой и полупрямой наводкой. Максимальная дальность как навесной, так и настильной стрельбы составляет 400 метров.

Гранатомет можно разрядить при помощи специального экстрактора.

Стандартным выстрелом для ГП-25 является ВОГ-25, который изготовлен по безгильзовой схеме. Это означает, что и капсюль, и метательный заряд находится внутри его корпуса (в донной части). Подобное схема позволила значительно упростить конструкцию боеприпаса, а также в несколько раз повысить скорострельность оружия.

Граната имеет стальной корпус, под которым находится картонная сетка, способствующая рациональному образованию осколков во время подрыва.

На внешней поверхности корпуса находятся готовые нарезы, которые придают боеприпасу вращательное движение. Именно с его помощью граната стабилизируется в полете.

Граната оснащена головным взрывателем контактного действия с дальним взведением и самоликвидатором. На боевой взвод боеприпас становится на дистанции 10-40 метров от дульного среза. Самоликвидатор срабатывает через 12-14 секунд после выстрела.

Кроме боеприпаса ВОГ-25, ГП-25 может использовать «прыгающие» гранаты ВОГ-25П и гранату «Гвоздь» со слезоточивым газом. ВОГ-25П имеет специальный заряд, который срабатывает после столкновения гранаты с препятствием и подбрасывает ее на 0,5-1 метр. И только потом срабатывает взрыватель.

ВОГ-25 имеет эффективный радиус поражения пять метров.

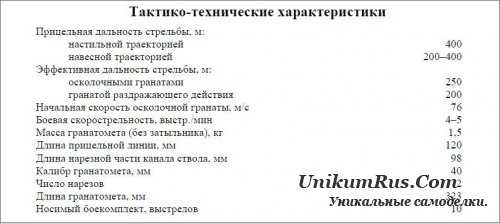

Характеристики

Калибр, мм 40
Длина ствола, мм 98
Количество нарезов 12
Масса гранатомета, кг 1,5
Длина гранатомета, мм 323
Прицельная дальность стрельбы, м
максимальная 400
минимальная при навесной стрельбе 200
Практическая скорострельность, выстр./мин 4-5

militaryarms.ru

Подствольные гранатомёты ГП-25 «Костёр» и ГП-30 «Обувка» » Военное обозрение

Гранатометы в качестве класса самостоятельного, а не вспомогательного оружия, появились почти случайно. В какой-то момент кому-то из умельцев-оружейников пришла в голову мысль приспособить для метания гранат отдельный вид оружия и тут, как говорится, понеслось. Прообразом гранатометов стали кремневые, а поначалу и фитильные ручные мортирки, предназначенные для стрельбы ручными гранатами. Они были известны уже в XVI веке. В свое время в русской армии их пытался широко ввести Петр I, однако из этой затеи тогда ничего не вышло из-за очень сильной отдачи, которая делала невозможной ведение огня из этого оружия иначе как с упора.

Сегодня гранатометы сделали большой шаг вперед, заняв свою нишу на поле боя. Гранатомет — это переносное стрелковое оружие, которое предназначено для поражения техники, живой силы противника, различных сооружений при помощи выстрела боеприпасом, который существенно превосходит по своему калибру патрон стрелкового оружия. В настоящее время словом гранатомет обозначается несколько классов оружия: реактивные гранатометы (одноразовые и многоразовые), дульные (ствольные и бесствольные), станковые и ручные, а также подствольные. Именно о последних и пойдет речь в этой статье.

Стоит отметить, что российская оружейная школа, традиционно занимающая очень высокие позиции в мире, представила огромное количество образцов стрелкового вооружения. Этому арсеналу могла бы позавидовать любая страна в мире. Так вышло и с серией 40-мм подствольных гранатометов ГП-25 и ГП-30, которые были созданы тульскими оружейниками из Конструкторского бюро приборостроения и до сих пор состоят на вооружении российской армии и армий других стран. Использование подствольных гранатометов может радикальным образом расширить боевые возможности пехотинца в условиях современных высокоманевренных боевых действий.

Рождение подствольного гранатомета ГП-25 «Костёр»

Работы над созданием в Советском Союзе подствольного гранатомета для расширения боевых возможностей подразделений пехоты начались в начале 70-х годов прошлого века. В основу данных разработок был положен богатый опыт, полученный еще во второй половине 60-х годов при разработке экспериментальных подствольных гранатометов в рамках конструкторской темы «Искра». В 1978 году новый подствольный гранатомет был полностью готов и принят на вооружение под обозначением ГП-25. Гранатомет предназначался для установки на все существующие на тот момент автоматы Калашникова — АКМ, АКМС, АК-74 и АК-74С. В 1989 году на вооружение советской армии был принят усовершенствованный гранатомет ГП-30, основными отличиями которого были более простая конструкция и меньшая масса.

О том, что боевую эффективность стрелкового оружия можно увеличить в разы, объединив в единой конструкции автомат и гранатомет, советские специалисты хорошо себе представляли, но активные работы в этом направлении начались только в 1970-е годы. Согласно техзаданию требовалось создать подствольный гранатомет калибра 40-мм. За работу над проектом, сложность которого на тот момент была действительно высокой, взялся коллектив ЦКИБ СОО из Тулы — города, в котором любовь и страсть к созданию надежного и добротного оружия передается от поколения к поколению. На тот момент времени Владимир Телеш, под руководством и контролем которого велись опытные работы, уже имел ряд проектов, которые были схожи по своей схеме с проектом нового подствольного гранатомета.

Но несмотря на имеющийся опыт обращения с подобными системами, СССР в этой области выступал в роли догоняющего. Незадолго до начала работ над подствольным гранатометом в Туле, американцы разработали свой вариант такого гранатомета под обозначением М-203. Спустя несколько лет напряженного труда, проб, ошибок и разнообразных экспериментов, в Советском Союзе был создан первый отечественный подствольный гранатомет, получивший обозначение ГП-25 «Костёр».

Сергей Мильчак эксперт в области стрелкового вооружения и ветеран боевых действий в Афганистане в интервью российскому телеканалу «Звезда» рассказал о своем личном опыте применения ГП-25. По его словам, подствольный гранатомет незаменимая вещь в современном конфликте. Однако, как в случае с отечественным ГП-25, так и с американским М-203, на вооружение они были приняты не сразу. По словам Мильчака, с началом войны в Афганистане в Туле в 1980 году новый подствольный гранатомет начали выпускать массово.

По словам эксперта, технически «Костёр» — это очень простой инструмент, такой же простой, как валенок. При этом в войсках его иногда называли сигнальным за сходство с сигнальным (стартовым) пистолетом того времени. Спусковой механизм гранатомета был очень прост — подвижных частей было минимум. Вложил гранату в ствол, прицелился, произвел выстрел. С этим справился бы даже школьник.

«Костёр» можно было использовать с автоматами Калашникова любого калибра: и 5,45 мм, и 7,62 мм. Подствольный гранатомет получился настолько удачным, что даже в пылу боя можно было почти за долю секунды переключиться с автомата на гранатомет: солдату для этого достаточно было лишь слегка вытянуть руку от цевья до дульного среза, возле которого и был расположен ГП-25. В боевой обстановке автоматы Калашникова, оснащенные подствольным гранатометом «Костёр», могли выполнять функции как средства непосредственной огневой поддержки, так и «штурмового» оружия. Так как в этом случае стрелок мог в зависимости от стоящих перед ним задач вести огонь как из автомата, так и из подствольного гранатомета.

Являясь индивидуальным оружием стрелка, подствольный гранатомет «Костёр» мог использоваться для поражения открытой, а также укрывающейся в траншеях, окопах и на обратных скатах высот живой силы противника. Обладая небольшими габаритами (длина 323 мм) и относительно малой массой (1,5 кг без гранаты), гранатомет обеспечивал достаточно большую дальность прицельной стрельбы. По скорострельности ГП-25 существенно превосходил все другие однозарядные гранатометы из-за отсутствия необходимости извлекать из него стреляные гильзы, открывать и закрывать затвор, а также взводить курок. Боевая скорострельность составляла 4-5 выстрелов в минуту.



Специально изготовленные для него выстрелы ВОГ-25 и ВОГ-25П позволяли достаточно эффективно поражать живую силу противника на дальности до 400 метров. Стандартный боекомплект стрелка состоял из 10 выстрелов, расположенных в двух матерчатых сумках, с гнездами для выстрелов — по 5 штук в каждой. Сумки размещались на ремнях по обеим сторонам туловища бойца, что делало их доступными вне зависимости от положения стрелка в тот или иной момент времени. Благодаря носимому дополнительному боекомплекту (НДБ) арсенал бойца можно было довести до 20 выстрелов. При этом у автоматчика всегда должен был оставаться неприкосновенный запас из трех выстрелов к гранатомету, которые солдат мог израсходовать только с разрешения своего командира. Сергей Мильчик отметил, что за все годы афганской войны ГП-25 ни разу не подвел тех, для кого он создавался. По его словам, отказов данного оружия на его памяти ни разу не было, да и солдат, которые жаловались бы на эту разработку тульских оружейников, ветеран-афганец не встречал.

«Обувка» идет на смену

Сослужив советским солдатам в Афганистане добрую службу и выполнив все стоящие перед ним задачи, в 1989 году ГП-25 «Костёр» был благополучно заменен на усовершенствованный гранатомет того же калибра — ГП-30 «Обувка». Стоит отметить, что оба названия были вполне в стиле советских оружейников. Данный гранатомет впитал в своей конструкции все лучшее от своего предшественника, а также опыт боев в Афганистане. В отличие от своего предшественника у ГП-30 прицел находится справа и не требует переключения по дальности. Помимо этого гранатомет «похудел» (масса без гранаты 1,3 кг) и стал менее трудоемок в производстве. Также изменения претерпела конструкция прицела.

Несмотря на общую схожесть конструкции и внешний вид, ГП-30 «Обувка» имел гораздо большую скорострельность, нежели его советский предшественник и уж тем более его американский аналог — М-203. Боевая скорострельность гранатомета ГП-30 доходила до 10-12 выстрелов в минуту. В очередной раз поставленная перед советскими конструкторами-оружейниками задача была выполнена с блеском: армия получила отличное и достаточно эффективное средство борьбы с живой силой противника, получив в свои руки надежный инструмент для решения задач на поле боя.

Отдельной строкой в боевой судьбе подствольного гранатомета ГП-30 стоят военные кампании России на Северном Кавказе. Николай Коц, командир мотострелкового подразделения и офицер запаса, в интервью журналистам телеканала «Звезда» рассказал, чем именно ему запомнился данный, обычный на первый взгляд, подствольный гранатомет. «Никогда не забуду того случая, когда мы оказались в окружении боевиков. Боеприпасы начинали подходить к концу, но по какой-то счастливой случайности у нас в «Урале» оказалось несколько ящиков с «вогами» (выстрелами для гранатомета). И вот мы как ошалелые, стреляя из пистолетов в одну сторону и из подствольных гранатометов в другую, смогли продержаться 4 часа, пока к нам не прилетели наши «вертушки». Командирам потом рассказывал эту историю, никто не верил, что из подствольных гранатометов можно полдня оборону держать. Ну не поверили, их право, главное, моя рота благодаря этому случаю смогла уйти без потерь», — отметил Николай Коц.

По своему устройству ГП-25 и ГП-30 представляют собой однозарядные гранатометы с нарезным стволом, заряжаемые с дула. На корпусе гранаты имеется ведущий поясок с готовыми нарезами. Они обладают самовзводным ударно-спусковым механизмом с автоматической блокировкой выстрела при неправильной установке на автомат и ручным предохранителем. Используемые с ними гранаты обладают оригинальной «безгильзовой» конструкцией с камерой для метательного заряда, которая «улетает» из ствола непосредственно с гранатой. Данное решение позволило исключить из цикла перезарядки оружия действия по удалению из ствола стреляной гильзы, что существенно увеличило практическую скорострельность данных подствольных гранатометов в сравнении с большинством иностранных аналогов.

Одним из главных недостатков подствольных гранатометов «Костёр» и «Обувка» в сравнении с аналогами западного производства является ограниченный выбор боеприпасов. С этими гранатометами солдат может использовать всего 3 типа гранат. Это стандартная осколочная граната ВОГ-25, «прыгающая» ВОГ-25П и несмертельная граната «Гвоздь», которая снабжена слезоточивым газом. Прыгающая граната ВОГ-25П отличается от обычной тем, что после попадания в грунт у цели она не взрывается сразу, а сначала за счет специального заряда «подпрыгивает» вверх на высоту около полуметра-метра и подрывается уже в воздухе. Так обеспечивается более эффективное накрытие цели (пехота в укрытии или окопе) осколками. Для гранат ВОГ-25 радиус эффективной зоны поражения осколками составляет около 5 метров, а наиболее эффективная дальность стрельбы — 100-150 метров.

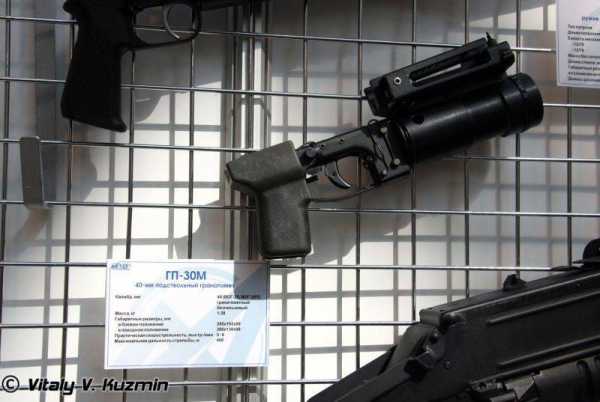

Современная версия ГП-30М, выпускаемая в Туле, может применяться со всеми возможными модификациями АК российского производства, а при осуществлении соответствующих доработок и с другими моделями автоматического оружия. Это существенно расширяет огневой потенциал данного оружия. Данный подствольный гранатомет обеспечивает высокую боеготовность и отличается удобством применения. Использование ударно-спускового механизма (УСМ) самовзводного типа увеличивает боеготовность оружия и обеспечивает его безопасность. Имеющиеся в УСМ блокирующие устройства полностью исключают возможность осуществления случайного выстрела при воздействии инерционных перегрузок, а также ведение огня из гранатомета, не присоединенного к автомату. Для удобства наведения на цель ГП-30М снабжен механическим рамочным прицелом, который учитывает деривацию гранат на всей дальности настильной и навесной траектории стрельбы. Прицельная рамка устанавливается на кронштейн ГП-30М, что дает бойцу возможность использовать гранатомет в комплексе с любым образцом автомата без монтажа специального прицела.

Помимо всего прочего, гранатомет ГП-30М отличается высокой практической скорострельностью. Использование безгильзовой схемы выстрела позволяет осуществлять заряжание подствольного гранатомета с дульной части ствола, а разряжание простым нажатием на выбрасыватель, что положительным образом сказывается на его скорострельности в сравнении с казнозарядными гранатометами.

Тактико-технические характеристики ГП-30М:

Масса — 1,3 кг без гранаты и 1,6 кг с гранатой.
Габаритные размеры: в походном положении — 280х69х130 мм,
в боевом положении — 280х69х192 мм.
Максимальная дальность ведения огня — 400 метров.
Скорострельность — 10-12 выстр./мин.
Тип выстрела — 40-мм ВОГ-25.

Источники информации:
http://tvzvezda.ru/news/forces/content/201504180816-ye42.htm
http://world.guns.ru/grenade/rus/gp-25-and-gp-30-r.html
http://weaponland.ru/publ/strelba_iz_podstvolnogo_granatometa_gp_25_koster/8-1-0-390
http://www.kbptula.ru

topwar.ru

На что способен подствольный гранатомет ГП-25

Механизм взрывателя новых гранат обеспечивает его взведение в 10–40 м от дульного среза гранатомета и их надежный подрыв при встрече с различными преградами, в том числе, снегом и водной поверхностью. В случае несрабатывания взрывателя в течение 14–19 с происходит самоликвидация гранаты. Взрыватель обеспечивает безопасность обращения с гранатой, заряженной в гранатомет.
Для повышения тактической самостоятельности мелких подразделений пехоты и для выполнения специальных задач различными силовыми ведомствами, на вооружении которых имеются подствольные гранатометы, в первом десятилетии 2000-х во ФГУП «ФНПЦ «Прибор» и в Научно-исследовательском институте прикладной химии (НИИПХ, г. Сергиев Посад) была создана гамма боеприпасов различного специального назначения – выстрелы с фугасной, термобарической, зажигательной, свето-звуковой, осветительной и сигнальной гранатами.
Выстрелы ВФГ-25 с фугасной и ВГ-40ТБ с термобарической боевой частью обеспечивают поражение противника, находящегося на открытой местности, в укрытиях полевого типа, в различных помещениях, в фортификационных сооружениях и за естественными препятствиями. Кроме того, они могут гарантированно уничтожать объекты небронированной техники. Особенность действия этих гранат заключается в том, что они обладают многофакторным поражением: фугасным, осколочным и зажигательным. Благодаря этому и обеспечивается их высокая эффективность при уничтожении живой силы противника и его небронированных целей.
Для создания дымовых завес на открытой местности, перед естественными и искусственными укрытиями, а также для создания очагов возгорания на местности, в помещениях и в небронированной технике, содержащих горючие и легковоспламеняемые материалы были разработаны 40-мм выстрелы ВЗГ-25 с зажигательной, ВГ-40ДЗ с дымо-зажигательной гранатами и
ГД-40 дымообразующего действия. Одна граната ВЗГ-25 может обеспечить не менее 3 очагов пожара, с температурой горения состава до 2 000°C. Граната ВГ-40ДЗ обеспечивает постановку сплошной дымовой завесы длиной до 5 м и высотой до 2,5 м. Кроме того, выстрелом одной гранатой создается до 10 очагов возгорания. Дальность стрельбы этими гранатами составляет от 50 до 400 метров.
Для мгновенного создания дымовой завесы в случае необходимости скрытия маневра своих подразделений был создан выстрел ГДМ-40 с дымовой гранатой мгновенного действия. Эта граната обеспечивает в течение 1…2 секунд после выстрела образование на дальности 40…50 м сплошного аэрозольно-дымового облака размерами до 10 м в длину и до 3 м в высоту. Время существования облака составляет 20…30 с, что вполне достаточно для совершения маневра и выхода из-под огня противника.
Временная нейтрализация противника обеспечивается при взрыве свето-звуковых гранат ВГ-40СЗ и ГЗС-40. Поражение живой цели осуществляется яркой ослепляющей вспышкой и высоким уровнем звука. На расстоянии 10 м от места разрыва гранаты уровень звука составляет не менее 135 дБ. Одновременное воздействие этих двух факторов обеспечивает временную потерю ориентации и подавление психо-волевой устойчивости человека.
Для подачи свето-звуковых сигналов и освещения местности при стрельбе из подствольных гранатометов были разработаны комбинированные выстрелы с сигнальным патроном, специальным сигнальным патроном, осветительным беспарашютным и парашютным патронами.
Комбинированный сигнальный патрон к подствольному гранатомету предназначен для одновременной подачи цветового огневого и отраженного радиолокационного сигналов. После выстрела из такого патрона на высоте 300 м загорается яркая звездка красного цвета, время горения которой составляет не менее 6 секунд. Кроме того, при срабатывании патрона образуется облако радиоотражающих диполей площадью не менее 10–12 м2. Это облако обеспечивает прием отраженного радиосигнала на дальности не менее 10–12 км. Горение звездки можно увидеть невооруженным взглядом в дневное время на расстоянии до 3 км, а в ночное время – почти за 10 км.

fishki.net

Подствольный гранатомет ГП-25, ГП-34 «Костер».

Назначение подствольного гранатомета ГП-25 «Костер»

40-мм подствольный гранатомет ГП-25 является индивидуальным оружием и предназначен для уничтожения открытой живой силы, а также живой силы, находящейся в открытых окопах, траншеях и на обратных скатах местности.

Гранатомет применяется в комплексе с 7,62 и 5,45-мм автоматами Калашникова (АКМ, АКМС, АКС74, АК74М). При подсоединенном гранатомете автоматчик в зависимости от поставленной задачи может вести огонь как из гранатомета, так и из автомата.
Стрельба из гранатомета может вестись прямой и непрямой (навесной траекторией) на-водкой. Стрельба прямой наводкой может вести настильной и навесной траекторией. Максимальная прицельная дальность стрельбы — 400 м, минимальная прицельная дальность стрельбы непрямой наводкой (при навесной траектории) 200 м. Боевая скорострельность 4-5 выстрелов в минуту.

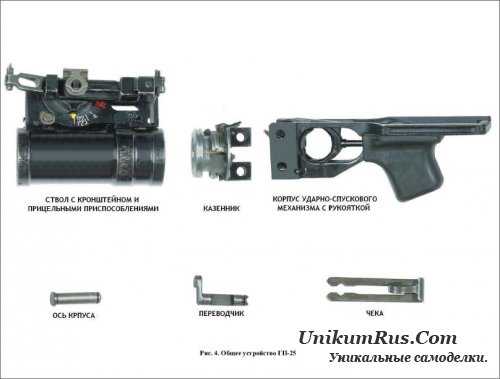

Общее устройство

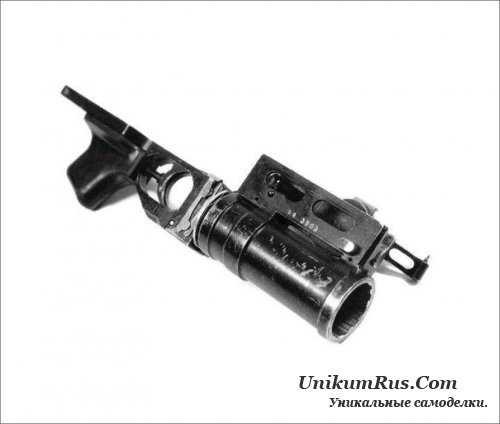

Гранатомет ГП-25 является подствольным гранатометом, т.е. крепится под стволом автомата.

Он состоит из 3-х основных частей:
■ ствола с прицельными приспособлениями и кронштейном для крепления гранатомета на автомате
■ казенника
■ корпуса ударно-спускового механизма с рукояткой

В комплект гранатомета входят: затыльник с ремнем, направляющий стержень возвратной пружины с защелкой, сумка для гранатомета, сумка для выстрелов, банник.

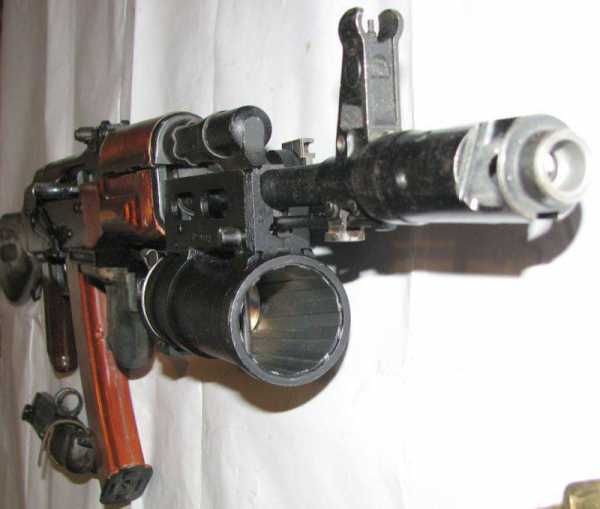

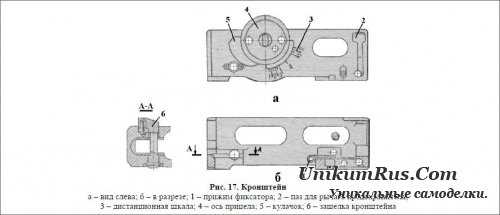

Соединение гранатомета с автоматом осуществляется с помощью специального кронштейна, соединенного со стволом путем прессовой посадки, от продольного смещения кронштейн удерживается штифтом.
Фиксируется гранатомет в определенном положении на автомате защелкой, размещенной на кронштейне.
Ударно-спусковой механизм гранатомета самовзводного типа, т. е. при нажатии на спуск последовательно происходят взведение курка и его срыв с боевого взвода.
В ударно-спусковом механизме предусмотрено блокирующее устройство, благодаря которому стрельба из гранатомета, не присоединенного или не полностью присоединенного к автомату, а также при не полностью досланном выстреле невозможна.
Кроме того, гранатомет снабжен предохранителем, исключающим случайные выстрелы после присоединения гранатомета к автомату.
Заряжание гранатомета производится с дульной части ствола. Выстрел хвостовой частью вводится в ствол гранатомета и продвигается до упора в казенник. При этом фиксатор заскакивает в фиксирующую канавку на выстреле и удерживает его в канале ствола.
При выстреле из гранатомета от удара ударника по капсюлю-воспламенителю гранаты воспламеняется пороховой метательный заряд. В начальный период горение метательного заряда происходит в замкнутом объеме гильзы. В дальнейшем под давлением пороховых газов прорывается фольга, приклеенная к дну гильзы, и пороховые газы поступают в камеру казенника гранатомета. Одновременно под действием пороховых газов начинается поступательное и вращательное движение гранаты. С началом движения гранаты начинается взведение взрывателя. Заканчивается взведение взрывателя после вылета гранаты из канала ствола на расстоянии от 10 до 40 м от дульного среза ствола. При встрече с преградой срабатывает взрыватель, детонирующий узел которого подрывает разрывной заряд ВВ, размещенный в корпусе гранаты.

Важно знать: В случае отказа действия взрывателя от реакционно-инерционного механизма при встрече с преградой происходит подрыв, гранаты от механизма самоликвидации взрывателя. Время самоликвидации — не менее 14 с.

Для смягчения силы отдачи, которая при стрельбе из гранатомета несколько больше, чем при стрельбе из автомата, на приклад автомата устанавливается специальный резиновый затыльник.

Назначение выстрелов

Выстрелы ВОГ-25 осколочного действия, ВОГ-25П осколочного, подпрыгивающего действия предназначены для поражения живой силы противника, расчетов огневых средств осколками. Выстрел с гранатой «Гвоздь» предназначен для создания газового облака с непереносимо-допустимой концентрацией раздражающего вещества, применяется как в боевой обстановке, так и при проведении специальных операций. В отличие от ВОГ-25, ВОГ-25П имеет вышибной пороховой заряд, который воспламеняется при встрече с преградой и выталкивает осколочную рубашку с зарядом ВВ на высоту до 1,5 метров, где и происходит взрыв, за счет чего увеличивается эффективность поражения осколками.

Выстрелы в инертном снаряжении имеют немаркированную крышку макета взрывателя и надпись «ИНЕРТ» на обтекателе.

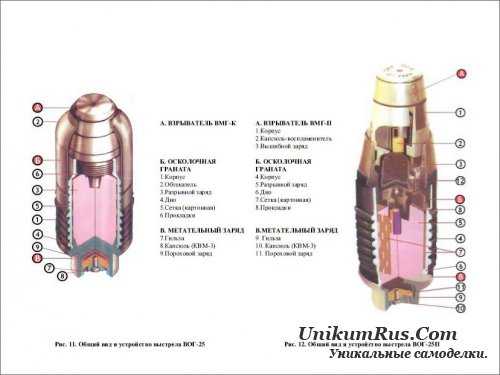

Устройство выстрела ВОГ-25 и ВОГ-25П

Выстрел состоит из взрывателя, осколочной части, метательного заряда.

Выстрел ВОГ-25 по своему устройству унитарный. Он состоит из гранаты, в головную часть корпуса которой ввинчен взрыватель, а в дно — метательный заряд. На корпусе гранаты установлен обтекатель.
Граната (рис. 9) состоит из корпуса, дна, разрывного заряда, сетки и прокладок.
Корпус гранаты имеет цилиндрическую форму, изготовлен из стали и предназначен для монтажа всех частей выстрела, придания гранате поступательного и вращательного движения в канале ствола и получения осколков при разрыве гранаты. С обеих сторон корпуса нарезана внутренняя резьба для установки взрывателя и дна. Возможны варианты конструкции, когда дно соединяется с корпусом путем прессовой посадки.
Дно служит для крепления метательного заряда и фиксации гранаты в канале ствола гранатомета после заряжания.
Разрывной заряд ВВ цилиндрической формы предназначен для разрыва корпуса на ос-колки и придания им определенной скорости разлета. Разрывной заряд поджат в корпусе гранаты прокладками.

Сетка изготовлена из картона. Она предназначена для получения организованного дробления корпуса на осколки.
Обтекатель установлен на корпусе гранаты и служит для уменьшения влияния сопротивления воздуха.
Пороховой метательный заряд предназначен для сообщения гранате начальной скорости. Он состоит из гильзы, в которой размещены пороховой заряд и капсюль-воспламенитель. Пороховой заряд закрыт кольцом и крышкой, выполненными из алюминиевой фольги.
При нажатии на спусковой крючок ударник наносит удар по капсюлю. Происходит воспламенение порохового метательного заряда. Образовавшиеся пороховые газы прорывают кольцо-мембрану и через специальные отверстия попадают в казенное пространство. Давление пороховых газов снижается до 200-250 атмосфер и граната выталкивается из ствола гранатомета, снижая тем самым импульс отдачи.

Взрыватель ВМГ-К

Предназначен для подрыва разрывного заряда гранаты. Взрыватель — головной, ударно-мгновенного и инерционного действия, полупредохранительного типа, с пиротехническим дальним взведением и самоликвидацией. Взрыватель безопасен в служебном обращении, при транспортировании, стрельбе и на полете до взведения, при падении с высоты до 3 м на любое основание в любом положении.
Он состоит из ударного и воспламенительного механизмов, предохранительного механизма дальнего взведения, механизма самоликвидации.
Ударный механизм предназначен для передачи усилия реакции преграды и обеспечения срабатывания огневой цепи взрывателя. Он состоит из крышки 1, винта 28, колпачка 3, двух пластин 4, упирающихся в жало 5, поджатое пружиной 6, и колпачка 27, собранных во вкладыше 7.
Воспламенительный механизм, обеспечивающий запуск предохранительного механизма дальнего взведения, состоит из капсюля-воспламенителя, пружины, жала, закрепленного посредством кернения во втулке 11.

Предохранительный механизм дальнего взведения, обеспечивающий безопасность взрывателя в обращении, состоит из втулки 17 с запрессованным пороховым составом 18, колпачка 19, пружины 20, колпачков 21, 22, прокладки 23, стопора 24, удерживающего заслонку 10 с пружиной 25 от продвижения в боковое положение. В заслонке размещен высокочувствительный капсюль-детонатор 9 накольного типа.
Предохранительно-центробежный механизм, удерживающий заслонку от перемещения в боевое положение, состоит из штифта пружины и колпачка, размещенных во втулке 11.
Механизм самоликвидации, предназначенный для ликвидации гранаты в случае отказа при встрече с преградой, состоит из втулки 11 с запрессованным в ней по кольцевой дорожке пороховым составом 13, воспламенительным составом и передаточным пороховым составом и капсюля-детонатора, закрепленного посредством кернения во втулке 11.
Механизмы взрывателя размещены в корпусе 12 на прокладке 14 и поджаты через колпачок 26 гайкой 8 с прокладкой 2. В хвостовой части корпуса расположен капсюль- детонатор 15, закрепленный гайкой 16. 

Важно знать: Категорически запрещается трогать неразорвавшиеся после стрельбы гранаты. Указан¬ные гранаты подлежат уничтожению на месте их падения с соблюдением соответствующих мер предосторожности.

Стрельба из подствольного гранатомета и результаты стрельбы

ВОГ-25 обеспечивает надежное срабатывание при ударе о грунт любого типа, в т.ч. покрытый снегом, травой, кустарником или о водную поверхность.
ВОГ-25П при ударе о поверхность, подпрыгивает на высоту от 50 до 150 см и осколками поражает цели, находящиеся в окопе и легких укрытиях.
Обе гранаты имеют устройство самоуничтожения. Время срабатывания устройства 14 секунд. Ударно-спусковой механизм ГП-25 самовзводящийся, приводится в боевое положение при подаче гранаты в ствол до характерного щелчка.
Прицельные приспособления позволяют производить выстрел, как по настильной, так и по навесной траектории.
Если необходимость в выстреле отпадает, для извлечения гранаты из гранатомета служит специальный выталкиватель.

Разборка и сборка гранатомета

Порядок неполной разборки подствольного гранатомета

1) Отделить корпус ударно-спускового механизма с казенником и рукояткой от ствола — взяться левой рукой за ствол гранатомета, а правой — за корпус ударно-спускового механизма и, нажимая большим пальцем правой руки на замыкатель, повернуть ствол с кронштейном относительно корпуса ударно-спускового механизма в любую сторону на 60 градусов в любую сторону, после чего разъединить их.

2) Отделить чеку — взять корпус ударно-спускового механизма в левую руку, а двумя пальцами правой руки взяться за верхнюю (изогнутую) часть чеки и подтянуть ее вверх.

3) Отделить ось корпуса и переводчик — удерживая корпус в левой руке, двумя пальцами правой руки последовательно извлечь из отверстий корпуса ось, а затем переводчик; для удобства извлечения переводчика поставить его в положение «ПР», а при извлечении его одним пальцем левой руки нажать на замыкатель.
4) Отделить казенник от корпуса ударно-спускового механизма — взяться правой рукой за корпус, а левой — за казенник и разъединить их.

Порядок сборки гранатомета после неполной разборки

1) Присоединить казенник к корпусу ударно-спускового механизма — взять в левую руку казенник, а в правую — корпус ударно-спускового механизма и соединить их так, чтобы ударник вошел в центральное отверстие казенника и совместились отверстия для оси корпуса и переводчика.
2) Вставить ось корпуса и переводчика в свои отверстия — удерживая в левой руке корпус ударно-спускового механизма, правой рукой последовательно вставить в сои отверстия ось корпуса, а затем переводчик; вставляя переводчик нажать пальцем левой руки на замыкатель.
3) Присоединить чеку — удерживая корпус ударно-спускового механизма в левой руке, правой рукой поставить на место чеку так, чтобы её концы вошли в цилиндрические пазы переводчика и оси корпуса, а пружинящий язычок своим изогнутым концом вошел в крестовидное углубление на торце переводчика.
4) Присоединить ствол к корпусу ударно-спускового механизма — взять в левую руку ствол, а в правую — корпус ударно-спускового механизма с казенником и вставить казенник в ствол до упора так, чтобы сухарные выступы казенника вошли в соответствующие вырезы на торце ствола, после этого повернуть казенник относительно ствола до западения замыкателя в соответствующий паз на стволе.
5) Поставить переводчик в положение «ПР» — перевести рычаг переводчика в вертикальное положение.

Назначение и устройство частей и механизмов гранатомета

Ствол гранатомета (рис. 16) служит для направления полета гранаты. Внутри канал ствол имеет нарезную и гладкоствольную (с казенной стороны) части. Нарезная часть имеет 12 правых нарезов и служит для придания гранате вращательного движения при полете, чем обеспечивается её устойчивость на траектории. Калибр ствола равен 40 мм.
Гладкоствольная казенная часть ствола предназначена для размещения казенника, она заканчивается тремя сухарными выступами для соединения с казенником. Сверху на казенной части ствола имеется паз, в который впадает замыкатель.
В стволе имеются два отверстия, в одном из которых размещен фиксатор, удерживающий гранату в канале ствола, а другое отверстие служит для прохода в канал ствола рычага фиксатора, взаимодействующего с блокировочным механизмом, исключающим возможность ведения огня из гранатомета, не установленного или не полностью установленного на автомате.
На стволе сверху имеется два прилива с пазами типа «ласточкин хвост» для прессового соединения с кронштейном.

Кронштейн (рис. 17) предназначении для соединения гранатомета к автомату и размещения прицельных приспособлений.
Передняя и задняя опоры кронштейны имеют посадочные места для крепления гранатомета на автомате. 
Внутри кронштейна в передней части размещены защелка кронштейна, которая удерживает гранатомет от продольного смещения относительно автомата, и пружинный компенсатор, выбирающий зазор между газовой камерой автомата и кронштейном, а в задней части — прижим фиксатора и предохранитель с пружиной, которая блокирует ударно-спусковой механизм, если гранатомет не присоединен к автомату.
Снизу кронштейн имеет два прилива для соединения со стволом.
С левой стороны на кронштейн приклепана ось прицела, на которой установлены корпус прицела и отвес, и нанесена дистанционная шкала. Деления шкалы обозначены цифрами 1, 2, 4, 3, 2, которые указывают дальность стрельбы в сотнях метрах; каждое деление разделено пополам, промежуточные между цифрами деления соответствуют дальностям стрельбы 150, 250, и 350 м. Первые четыре цифры используются при стрельбе прямой наводкой настильной траекторией, последние три цифры (4, 3 и 2) — при стрельбе непрямой наводкой и прямой наводкой навесной траекторией.
На правой стороне кронштейна указывается индекс гранатомета — 6Г15. На оси прицела имеется кулачок, воздействующий на корпус мушки для ввода поправки и деривацию. Слева в задней части кронштейна в специальном пазу расположен рычаг предохранителя, который при присоединении гранатомета к автомату смещает подпружинный предохранитель вправо, при этом происходит разблокирование ударно-спускового механизма.

Прицел служит для наведения оружия в цель при стрельбе из гранатомета. Прицел состоит из корпуса прицела и размещенных на нем мушки, ввинченной в корпус прицела, полозка, откидного целика, пружины корпуса мушки, отвеса, устанавливаемого на оси прицела, и стопора прицела. К корпусу прицела приклепаны шайба корпуса, фиксирующая корпус на кронштейне в требуемом положении, и фиксатор отвеса с указателем положений прицела. К полозку приклепан фиксатор целика, удерживающий также винт целика от поворота.

Целик (рис. 18) устанавливается в походное и боевое положения. Винт целика обеспечивает регулирование целика при приведении гранатомета к нормальному бою.
Отвес служит для придания гранатомету необходимых углов возвышения при стрельбе непрямой наводкой (навесной траекторией) по ненаблюдаемым целям, находящимся на обратных скатах местности или в открытых траншеях, окопах. Он устанавливается на оси прицела с помощью втулки отвеса и втулки стопора. Пружина прицела прижимает втулку отвеса к замыкающим выступам оси прицела и таким образом фиксирует прицел в собранном виде. Стопор прицела обеспечивает несбиваемость прицела в момент выстрела. Пружина стопора удерживает его в верхнем положении.
При установке прицела кулачок, имеющийся на оси прицела, отодвигает корпус мушки на величину необходимой поправки на деривацию.

Казенник (рис. 19) представляет собой камеру высокого давления, в которой происходит сгорание метательного заряда гранаты. На казеннике имеются направляющий поясок и сухарные выступы, служащие для соединения казенника со стволом, сзади казенник имеет две пары ушек (верхних и нижних) с отверстиями для соединения с корпусом ударно-спускового механизма. В казеннике имеется центральное отверстие, в которое входит ударник.
Сверху на казеннике на одной оси смонтированы: передающий рычаг, который блокирует курок, когда гранатомет не поставлен на автомат; замыкатель, фиксирующий казенник от проворота относительно ствола; пружина замыкателя, взаимодействующая с передающим рычагом и замыкателем.
С левой стороны в отверстии казенника установлен экстрактор, служащий для разряжания гранатомета, перемещение экстрактора ограничено специальным штифтом.
На кольцевом выступе казенника, соединяющемся со стволом, приклепаны два компенсатора в виде пластинчатых пружин, выбирающие зазор между стволом и казенником по сухарным выступам (один компенсатор одноперый, второй — двуперый).

Корпус ударно-спускового механизма с рукояткой (рис. 20) соединяется с казенником и вместе с ним представляет собой часть гранатомета, отделяемую от ствола с кронштейном при укладке гранатомета в сумку для переноски. В корпусе размещается ударно-спусковой механизм.
Рукоятка служит для удержания гранатомета при стрельбе, она соединена с корпусом посредством эластичного замка.
В передней части корпуса имеются два отверстия для соединения с казенником с помощью оси корпуса и переводчика. 
Рамка корпуса охватывает цевье автомата и предохраняет его от механических повреждений при стрельбе. В рамку корпуса вклеен упругий вкладыш, служащий для предотвращения жестких ударов по коробке автомата при стрельбе из гранатомета.

Ударно-спусковой механизм служит для производства выстрела из гранатомета. Он состоит из курка с ударником, спуска с тягой, пружины спуска, толкателя, боевой пружины и гнетка (рис. 20а).
Курок с ударником служат для нанесения удара по капсюлю-воспламенителю выстрела. Курок установлен в пазу корпуса на оси, которая удерживается от выпадания головкой, западающей в радиальную канавку на корпусе. Ударник может поворачиваться относительно курка, что обеспечивает вхождение его в центральное отверстие казенника при сборке. Спуск с тягой предназначен для взведения курка. Пружина спуска служит для возвращения спуска в исходное (переднее) положение и, кроме того, воздействует через толкатель на тягу, удерживая ее в зацеплении с боевым взводом курка.
В нижней части корпуса в цилиндрическом гнезде размещена боевая пружина, которая через гнеток передает усилия на курок с ударником. На гнетке имеются два выступа: верхний выступ служит для передачи усилий боевой пружины при взведении курка нижний выступ — для отбоя курка.

Переводчик при постановке в положение «ПР» (рычаг в вертикальном положении) блокирует курок, предохраняя заряженный гранатомет от случайного выстрела. Перед производством выстрела переводчик ставят в положение «ОГ» (рычаг в горизонтальном положении), тем самым освобождая курок.

Направляющий стержень возвратной пружины с защелкой ставится на автомат вместо штатного направляющего стержня для исключения самопроизвольного отсоединения крышки ствольной коробки от автомата в процессе стрельбы. Подпружиненная защелка заскакивает за закраину отверстия в крышке ствольной коробки и удерживает крышку от возможного продольного инерционного перемещения назад при стрельбе.
Замена на автомате штатного направляющего стержня возвратной пружины направляющим стержнем, входящим в комплект гранатомета, производится при поступлении гранатомета в подразделение на весь срок эксплуатации гранатомета. Штатный направляющий стержень возвратной пружины после замены должен быть сдан на склад. 

Затыльник служит для смягчения силы отдачи при стрельбе из гранатомета при упоре приклада автомата в плечо стреляющего и для предотвращения деформации приклада автомата при стрельбе с упором в жесткий грунт.
На деревянный приклад автомата АКМ или АК74 затыльник с ремнем устанавливается таким образом, чтобы приклад автомата вошел в гнездо затыльника до упора, а ремень пристегивается к антабке приклада автомата.
На металлический приклад АКМС затыльник устанавливается наружными пазами и фиксируется ремнем, охватывающим плечевой упор приклада. На АКС74 затыльник устанавливается так же, как и на АК74, и пристегивается ремнем к прикладу автомата.

Прицельные приспособления

Дистанционная шкала: первая группа цифр (белого цвета) от 1 до 4 предназначена для установки прицелов при стрельбе прямой наводкой (настильной траекторией). Промежуточные деления соответствуют дальностям стрельбы 150, 250 и 350 м. Вторая группа цифр (красного цвета) предназначена для стрельбы полупрямой наводкой (навесной траекторией).

При прямой наводке (для стрельбы настильной или навесной траекторией) прицеливание осуществляется с помощью одной направляющей прицельной линии, проходящей через середину прорези целика, вершину мушки в точку прицеливания. 
Для стрельбы по навесной траектории, стрелка выставляется по красной шкалы. При этом используется маятниковый отвес, положение которого должно совпадать с положением стрелки. Прицеливание производится раздельно: в горизонтальной плоскости наведение производится по мушке так, чтобы она была в створе с целью, а в вертикальной плоскости по отвесу — автомату придается такой угол, чтобы риска на отвесе совпала с риской (11) на втулке стопора.
Для уничтожения групповых целей боец использует такую тактику ведения огня из гранатомета: ВОГ-25П выпускается по навесной траектории; зная, что граната летит примерно 10-12 секунд, на счет «девять» производится прямой выстрел гранатой ВОГ-25. Обе гранаты взрываются практически одновременно, вдвое увеличивая площадь поражения.

Принадлежность

Для разборки и сборки, чистки и смазывания гранатомета при техническом обслуживании используются принадлежность автомата и банник (рис. 24), входящий в комплект гранатомета и используемый в комплекте с шомполом автомата. Он имеет маркировку резьбовых гнезд, соответствующих АКМ или АК74.
Кроме того, на каждые двадцать гранатомётов для технического обслуживания и текущего ремонта придается групповой комплект ЗИП-Г.
В комплект каждого гранатомета входят сумка для гранатомета и сумка для выстрелов. Сумка для гранатомета предназначена для переноски автоматчиком гранатомета и затыльника в походном положении, в ней также переносится банник гранатомета. Носится сумка для гранатомета на поясном ремне слева после штыка — ножа. Сумка для выстрелов ВОГ-25 предназначена для переноски автоматчиком комплекта из десяти выстрелов. Она выполнена в виде тканевых обойм с гнездами для выстрелов. Каждое гнездо закрывается клапаном. Сумка снабжена плечевыми и закрепляющим ремнями, регулируемыми по длине. На плечевом ремне размещена тканевая прокладка для удобства ношения сумки.

Ну и еще немного классного видео.

Р.S. Не забудьте ответить на опрос.

unikumrus.com

Подствольный гранатомёт ГП-25 – серьёзный аргумент в паре с автоматом Калашникова

ГП-25 «Костёр» является принципиально новой советской разработкой конца 1970-х годов. Подствольный гранатомёт был разработан в Туле совместными усилиями конструкторов и оружейников Тульского конструкторского Бюро и инженеров московского ГНПП «Прибор».

Основная информация по ГП-25 «Костёр»

Принципиально новый тип оружия предназначался для поражения живой силы противника. При этом устройство ГП-25 позволяло произвести выстрел гранатой не только по открыто стоящему противнику, но и стрелять по окопам или другим неровностям местности. Солдат, имеющий практику обращения с ГП-25, мог с лёгкостью «достать» противника, укрывшегося за препятствием в виде большого грузового автомобиля или чего-нибудь подходящего по габаритам.

Подствольный гранатомёт ГП-25 устанавливался на линейку автоматов Калашникова калибра 5,45 и 7,62 мм. По своим характеристикам ГП-25 относится к нарезному оружию дульно-зарядной системы.

ГП-25 успел поучаствовать в большом количестве боевых конфликтов во всех уголках земного шара. Первые выстрелы в боевой обстановке были произведены из ГП-25 во время Афганской войны. Данный конфликт показал, что новая система чрезвычайно надёжна, эффективна и проста в обслуживании и разборке. В дальнейшем подствольные гранатомёты использовались в Чечне и других горячих точках планеты. В настоящее время ГП-25 применялся во время конфликта в Сирии.

ГП-25 «Костёр» был принят на вооружение в далёком 1878 году. По состоянию на 2017 год, подствольный гранатомёт по-прежнему находится на вооружении российской армии. Кроме того, он принят на вооружение армий Украины, Беларуси и Болгарии. Продолжает производиться до сих пор.

История появления подствольных гранатомётов

Если противотанковые гранатомёты стали активно применяться ещё немцами во время Второй мировой войны, то история создания подствольных орудий началась значительно позже. Противотанковые гранатомёты отлично подходили для уничтожения бронетехники противника, но для борьбы с пехотой они годились мало.

Если попробовать заглянуть в историю, то некое подобие подствольных гранатомётов можно разглядеть в мушкетах 18 века, которые снабжались специальными воронками, предназначенными для запуска взрывчатки на позиции противника. О том, что это не выдумки, свидетельствуют большие запасы подобных воронок, сохранившиеся в европейских музеях.

Следующий этап развития подствольных гранатомётов начался во время Первой мировой войны. Наличие огромного количества окопов сделало ручную гранату лучшим оружием солдата того времени. Не каждому удавалось забросить её на значительное расстояние, поэтому начали появляться различные приспособления для механизации броска или выстрела.

Первые винтовочные гранаты, работающие по принципу мушкетов 18 века, появились в результате частого появления так называемой «мёртвой» зоны между окопами. При расстоянии между позициями от 50 до 150 метров забросить ручную гранату в окоп соперника было очень сложно, а огонь из миномётов вёлся в то время на расстоянии не менее 150 метров. Тогда и вспомнили про винтовочные гранаты.

Так как после выстрела гранатой стандартное оружие приходило в негодность, для запуска гранат изначально использовали трофейные винтовки. Через некоторое время стали появляться специальные насадки на ствол и гранаты особой конструкции. Вплоть до начала Второй мировой войны конструкторы ряда европейских стран пытались усовершенствовать винтовочные гранаты, однако невозможность выстрела из винтовки в обычном режиме до использования гранаты постепенно вывела это оружие из оборота.

Появление первых подствольных гранатомётов

После того, как во время Второй мировой войны немцы продемонстрировали всему миру потенциал ручных гранатомётов, многие страны стали пытаться создать свою модель, обладающую подобным потенциалом. Постепенно ручные гранатомёты становились легче по весу. Первыми в этой области опять стали немцы, которые разработали специальные гранаты, предназначенные для запуска из сигнальных пистолетов.

Следующими в этой области стали американцы, которые разработали ручной гранатомёт, внешне похожий на обычное охотничье ружьё. Оно предназначалось для произведения одного выстрела, и работало по принципу простой охотничьей «переломки». Данное ружьё-гранатомёт М-79 активно использовалось во время войны во Вьетнаме. По некоторым данным он до сих пор не снят с вооружения армии США.

Однако, несмотря на все свои преимущества, М-79 был отдельным оружием, взяв в руки которое солдат не мог стрелять из обычного стрелкового оружия. В результате этого армия США объявила конкурс на создание подствольного гранатомёта особой конструкции, предназначенной для установки на винтовки М-16. Уже в 1970 году первая опытная партия американских подствольных гранатомётов была отправлена во Вьетнамские джунгли, где они полностью раскрыли свой потенциал.

Советское командование быстро узнало о существовании нового оружия, и в срочном порядке захотело создать его аналог. Новое оружие должно было обладать следующими качествами:

  • Иметь возможность установки на штатный автомат Калашникова любой системы без предварительной доработки;
  • Иметь небольшой вес;
  • Быть простым в эксплуатации и использовании;
  • Не выдаваться за габариты АК;
  • Иметь достаточно мощную гранату.

Разработки подствольного гранатомёта были поручены сразу нескольким КБ, но в течение долгих лет им не удавалось создать подходящий и рабочий образец, так как разработки приходилось вести с нуля.

Наконец Тульскому конструкторскому бюро удалось создать рабочий образец подствольного гранатомёта. Основную работу по разработкам осуществил талантливый конструктор-оружейник В.Н. Телеш, который впоследствии прославился как автор ещё нескольких гранатомётов различных систем. В результате плодотворного сотрудничества с ГНПП «Прибор» на свет появился ГП-25 «Костёр». Его приняли на вооружение в 1978 году, но массовое производство началось только в 1980 году. На это повлияло начало войны в Афганистане. В результате данного масштабного боевого конфликта, подствольный гранатомёт быстро зарекомендовал себя надёжным и безотказным оружием.

Особенности советского подствольного гранатомёта ГП-25

Главной особенностью ГП-25 «Костёр» стала возможность его установки на штатный автомат Калашникова любого калибра, без доработки. Другими особенностями, которые сделали ГП-25 настолько популярным, были следующие нюансы конструкции:

  • Простота конструкции, которая очень редко ломалась;
  • Лёгкость использования подствольного гранатомёта. Для того чтобы выстрелить гранатой, нужно было только вставить гранату в ствол гранатомёта с дула, потом прицелиться и выстрелить;
  • Возможность стрельбы, как по прямой, так и по навесной траектории, что было особенно актуально при боевых действиях в горных районах Афганистана и Чечни;
  • Обучение пользования подствольным гранатомётом проходило буквально за считанные минуты.

Кроме того, солдат мог моментально переключаться с гранатомёта на автомат и обратно. ГП-25 прекрасно проявил себя как в качестве оружия огневой поддержки, так и в качестве штурмового оружия.

Оружие имело массу около 1,5 кг и габариты 330мм. Кроме того, оно обладает отличной скорострельностью и прицельной дальностью стрельбы. Большим плюсом однозарядного гранатомёта является тот факт, что он не нуждается в различных манипуляциях с затвором, так как никакой гильзы у гранат нет. Достаточно просто вставить новую гранату и произвести выстрел.

Средняя скорость стрельбы из «Костра» составляет 5 выстрелов в минуту. Известны случаи, когда некоторые солдаты доводили данный показатель до 8-10 выстрелов. Если послушать рассказы воинов-интернационалистов, то они не могут вспомнить ни одного случая, когда подствольный гранатомёт отказал бы в бою. Всё это говорит о невероятной надёжности ГП-25.

Описание конструкции ГП-25 «Костёр»

Подствольный гранатомёт ГП-25 представляет собой компактный однозарядный нарезной гранатомёт, который заряжается с дульной части. Его конструкция состоит из следующих элементов:

  • Ствола;
  • Казённика;
  • Креплением казённика;
  • Прицела;
  • Ударно-спускового механизма.

Для переноски оружия оно иногда разбирается на две части, хотя во время боевых действий подствольный гранатомёт постоянно находится под стволом автомата Калашникова. В комплект подствольного гранатомёта, помимо его самого, входят резиновый затыльник приклада и набор инструментов для обслуживания и чистки оружия.

Ствол гранатомёта имеет длину в 205 мм и 12 нарезов, которые способствуют более точному полёту гранаты. Для того чтобы вставленная граната не выпала из ствола, используется специальный фиксатор с пружиной.

Ударно-спусковой механизм подствольного гранатомёта самовзводный, куркового типа. У ГП-25 имеется предохранитель флажкового типа и специальное устройство, предназначенное для блокировки УМ, если при установке гранатомёта на автомат была допущена ошибка. Уже заряженный подствольный гранатомёт можно разрядить. Для этого используется специальный экстрактор.

Прицельные приспособления ГП-25

Стандартные прицельные приспособления, которые установлены на подствольном гранатомёте ГП-25 позволяют вести стрельбу двумя способами. Это стандартная стрельба по прямой и стрельба по дугообразной траектории. Для ведения стрельбы по дуговой траектории на левой стороне кронштейна имеется специальное устройство, которое имеет шкалу дистанции в виде дуги.

Для стрельбы прямой наводкой используется стандартный способ прицеливания – за счёт целика и мушки. Максимальная дальность стрельбы из подствольного гранатомёта ГП-25 составляет 400 метров при условии ведения огня прямой наводкой. Стрелять «навесом» можно не более чем на 200 метров. При стрельбе нужно обязательно делать поправку на боковой ветер.

Боеприпасы для ГП-25

В качестве стандартных боеприпасов для подствольного гранатомёта ГП-25 используются боеприпасы ВОГ-25. Данные боеприпасы изготовлены по специальной схеме, без применения гильзы. Все части боеприпаса находятся в корпусе гранаты. Данная особенность не только упростила конструкцию боеприпаса, но и позволила сделать процесс зарядки гранатомёта следующим выстрелом более быстрым. Так как не нужно извлекать стреляную гильзу.

Граната расположена в корпусе из стали. Под ним имеется специальная сетка из картона, которая помогает осколкам собраться в определённом положении во время выстрела из гранатомёта. Внешняя часть корпуса гранаты имеет специальные нарезы, которые придадут гранате при выстреле вращательные движения. Именно они стабилизируют полёт боеприпаса, придавая выстрелам из подствольного гранатомёта кучность.

Граната имеет взрыватель, оснащённый системой самоликвидации. Самоликвидатор срабатывает в автоматическом режиме. Для этого после выстрела должно пройти 12-14 секунд.

Боеприпас ВОГ-25 является не единственным возможным снарядом для гранатомёта ГП-25. Ещё используется специальная «прыгающая» граната ВОГ-25П и Граната «Гвоздь», начинённая слезоточивым газом.

ВОГ-25П действует по следующему принципу:

  1. После выстрела она попадает в цель;
  2. Потом срабатывает специальный заряд;
  3. После этого гранату подбрасывает вверх на высоту до 1 метра;
  4. Только после этого срабатывает взрыватель и происходит разрыв гранаты.

Граната «Гвоздь» используется чаще всего полицией и спецподразделениями, когда нужно обезвредить группу злоумышленников, не нанося им серьёзных повреждений.

Стандартная граната ВОГ-25 имеет пятиметровый радиус поражения.

Параметры безопасности и удобства при стрельбе из гранатомёта ГП-25

Так как отдача при выстреле из подствольного гранатомёта значительно превышает стандартную отдачу автомата Калашникова, конструкторы разработали специальное устройство, которое смягчает последствия отдачи для стрелка. Это универсальный затыльник из резины, который с лёгкостью устанавливается как на деревянный, так и на пластиковый приклад. С лёгкостью затыльник надевается также на складные приклады, которые имеются у некоторых модификаций автоматов Калашникова.

Для того чтобы корпус гранатомёта не разбивал ствольную коробку, предусмотрен специальный вкладыш. Ещё на полевых испытаниях был выявлен один серьёзный недостаток при стрельбе – часто крышка ствольной коробки отлетала. После этого был разработан стержень особой конструкции, который препятствовал слетанию крышки ствольной коробки. Автомат АК-74М получил такой стержень уже в базовой версии.

Подствольный гранатомёт ГП-25 «Костёр» оказался весьма эффективным дополнительным оружием. Хотя ещё в 1989 году на вооружение армии СССР был принят новый подствольный гранатомёт ГП-30 «Обувка», ГП-25 до сих пор остается на вооружении армии России и целого ряда других стран. Его надёжность и безотказность конструкции до сих пор вызывают восторженные отзывы экспертов.

warways.ru

Подствольные гранатомёты ГП-25 «Костёр» и ГП-30 «Обувка»

Гранатометы в качестве класса самостоятельного, а не вспомогательного оружия, появились почти случайно. В какой-то момент кому-то из умельцев-оружейников пришла в голову мысль приспособить для метания гранат отдельный вид оружия и тут, как говорится, понеслось.

Прообразом гранатометов стали кремневые, а поначалу и фитильные ручные мортирки, предназначенные для стрельбы ручными гранатами. Они были известны уже в XVI веке. В свое время в русской армии их пытался широко ввести Петр I, однако из этой затеи тогда ничего не вышло из-за очень сильной отдачи, которая делала невозможной ведение огня из этого оружия иначе как с упора.

Сегодня гранатометы сделали большой шаг вперед, заняв свою нишу на поле боя. Гранатомет — это переносное стрелковое оружие, которое предназначено для поражения техники, живой силы противника, различных сооружений при помощи выстрела боеприпасом, который существенно превосходит по своему калибру патрон стрелкового оружия. В настоящее время словом гранатомет обозначается несколько классов оружия: реактивные гранатометы (одноразовые и многоразовые), дульные (ствольные и бесствольные), станковые и ручные, а также подствольные. Именно о последних и пойдет речь в этой статье.

Стоит отметить, что российская оружейная школа, традиционно занимающая очень высокие позиции в мире, представила огромное количество образцов стрелкового вооружения. Этому арсеналу могла бы позавидовать любая страна в мире. Так вышло и с серией 40-мм подствольных гранатометов ГП-25 и ГП-30, которые были созданы тульскими оружейниками из Конструкторского бюро приборостроения и до сих пор состоят на вооружении российской армии и армий других стран. Использование подствольных гранатометов может радикальным образом расширить боевые возможности пехотинца в условиях современных высокоманевренных боевых действий.

Рождение подствольного гранатомета ГП-25 «Костёр»

Работы над созданием в Советском Союзе подствольного гранатомета для расширения боевых возможностей подразделений пехоты начались в начале 70-х годов прошлого века. В основу данных разработок был положен богатый опыт, полученный еще во второй половине 60-х годов при разработке экспериментальных подствольных гранатометов в рамках конструкторской темы «Искра».

В 1978 году новый подствольный гранатомет был полностью готов и принят на вооружение под обозначением ГП-25. Гранатомет предназначался для установки на все существующие на тот момент автоматы Калашникова — АКМ, АКМС, АК-74 и АК-74С. В 1989 году на вооружение советской армии был принят усовершенствованный гранатомет ГП-30, основными отличиями которого были более простая конструкция и меньшая масса.

О том, что боевую эффективность стрелкового оружия можно увеличить в разы, объединив в единой конструкции автомат и гранатомет, советские специалисты хорошо себе представляли, но активные работы в этом направлении начались только в 1970-е годы. Согласно техзадания требовалось создать подствольный гранатомет калибра 40-мм.

За работу над проектом, сложность которого на тот момент была действительно высокой, взялся коллектив ЦКИБ СОО из Тулы — города, в котором любовь и страсть к созданию надежного и добротного оружия передается от поколения к поколению. На тот момент времени Владимир Телеш, под руководством и контролем которого велись опытные работы, уже имел ряд проектов, которые были схожи по своей схеме с проектом нового подствольного гранатомета.

Но, несмотря на имеющийся опыт обращения с подобными системами, СССР в этой области выступал в роли догоняющего. Незадолго до начала работ над подствольным гранатометом в Туле, американцы разработали свой вариант такого гранатомета под обозначением М-203. Спустя несколько лет напряженного труда, проб, ошибок и разнообразных экспериментов, в Советском Союзе был создан первый отечественный подствольный гранатомет, получивший обозначение ГП-25 «Костёр».

Сергей Мильчак, эксперт в области стрелкового вооружения и ветеран боевых действий в Афганистане, в интервью российскому телеканалу «Звезда» рассказал о своем личном опыте применения ГП-25. По его словам, подствольный гранатомет незаменимая вещь в современном конфликте. Однако, как в случае с отечественным ГП-25, так и с американским М-203, на вооружение они были приняты не сразу. По словам Мильчака, с началом войны в Афганистане в Туле в 1980 году новый подствольный гранатомет начали выпускать массово.

По словам эксперта, технически «Костёр» — это очень простой инструмент, такой же простой, как валенок. При этом в войсках его иногда называли сигнальным за сходство с сигнальным (стартовым) пистолетом того времени. Спусковой механизм гранатомета был очень прост — подвижных частей было минимум. Вложил гранату в ствол, прицелился, произвел выстрел. С этим справился бы даже школьник.

«Костёр» можно было использовать с автоматами Калашникова любого калибра: и 5,45 мм, и 7,62 мм. Подствольный гранатомет получился настолько удачным, что даже в пылу боя можно было почти за долю секунды переключиться с автомата на гранатомет: солдату для этого достаточно было лишь слегка вытянуть руку от цевья до дульного среза, возле которого и был расположен ГП-25.

В боевой обстановке автоматы Калашникова, оснащенные подствольным гранатометом «Костёр», могли выполнять функции как средства непосредственной огневой поддержки, так и «штурмового» оружия. Так как в этом случае стрелок мог в зависимости от стоящих перед ним задач вести огонь, как из автомата, так и из подствольного гранатомета.

Являясь индивидуальным оружием стрелка, подствольный гранатомет «Костёр» мог использоваться для поражения открытой, а также укрывающейся в траншеях, окопах и на обратных скатах высот живой силы противника. Обладая небольшими габаритами (длина 323 мм) и относительно малой массой (1,5 кг без гранаты), гранатомет обеспечивал достаточно большую дальность прицельной стрельбы.

По скорострельности ГП-25 существенно превосходил все другие однозарядные гранатометы из-за отсутствия необходимости извлекать из него стреляные гильзы, открывать и закрывать затвор, а также взводить курок. Боевая скорострельность составляла 4-5 выстрелов в минуту.

Специально изготовленные для него выстрелы ВОГ-25 и ВОГ-25П позволяли достаточно эффективно поражать живую силу противника на дальности до 400 метров. Стандартный боекомплект стрелка состоял из 10 выстрелов, расположенных в двух матерчатых сумках, с гнездами для выстрелов — по 5 штук в каждой. Сумки размещались на ремнях по обеим сторонам туловища бойца, что делало их доступными вне зависимости от положения стрелка в тот или иной момент времени.

Благодаря носимому дополнительному боекомплекту (НДБ) арсенал бойца можно было довести до 20 выстрелов. При этом у автоматчика всегда должен был оставаться неприкосновенный запас из трех выстрелов к гранатомету, которые солдат мог израсходовать только с разрешения своего командира. Сергей Мильчик отметил, что за все годы афганской войны ГП-25 ни разу не подвел тех, для кого он создавался. По его словам, отказов данного оружия на его памяти ни разу не было, да и солдат, которые жаловались бы на эту разработку тульских оружейников, ветеран-афганец не встречал.

«Обувка» идет на смену

Сослужив советским солдатам в Афганистане добрую службу и выполнив все стоящие перед ним задачи, в 1989 году ГП-25 «Костёр» был благополучно заменен на усовершенствованный гранатомет того же калибра — ГП-30 «Обувка». Стоит отметить, что оба названия были вполне в стиле советских оружейников. Данный гранатомет впитал в своей конструкции все лучшее от своего предшественника, а также опыт боев в Афганистане.

В отличие от своего предшественника у ГП-30 прицел находится справа и не требует переключения по дальности. Помимо этого гранатомет «похудел» (масса без гранаты 1,3 кг) и стал менее трудоемок в производстве. Также изменения претерпела конструкция прицела.

Несмотря на общую схожесть конструкции и внешний вид, ГП-30 «Обувка» имел гораздо большую скорострельность, нежели его советский предшественник и уж тем более его американский аналог — М-203. Боевая скорострельность гранатомета ГП-30 доходила до 10-12 выстрелов в минуту. В очередной раз поставленная перед советскими конструкторами-оружейниками задача была выполнена с блеском: армия получила отличное и достаточно эффективное средство борьбы с живой силой противника, получив в свои руки надежный инструмент для решения задач на поле боя.

Отдельной строкой в боевой судьбе подствольного гранатомета ГП-30 стоят военные кампании России на Северном Кавказе. Николай Коц, командир мотострелкового подразделения и офицер запаса, в интервью журналистам телеканала «Звезда» рассказал, чем именно ему запомнился данный, обычный на первый взгляд, подствольный гранатомет.

«Никогда не забуду того случая, когда мы оказались в окружении боевиков. Боеприпасы начинали подходить к концу, но по какой-то счастливой случайности у нас в «Урале» оказалось несколько ящиков с «вогами» (выстрелами для гранатомета). И вот мы как ошалелые, стреляя из пистолетов в одну сторону и из подствольных гранатометов в другую, смогли продержаться 4 часа, пока к нам не прилетели наши «вертушки». Командирам потом рассказывал эту историю, никто не верил, что из подствольных гранатометов можно полдня оборону держать. Ну не поверили, их право, главное, моя рота благодаря этому случаю смогла уйти без потерь», — отметил Николай Коц.

По своему устройству ГП-25 и ГП-30 представляют собой однозарядные гранатометы с нарезным стволом, заряжаемые с дула. На корпусе гранаты имеется ведущий поясок с готовыми нарезами. Они обладают самовзводным ударно-спусковым механизмом с автоматической блокировкой выстрела при неправильной установке на автомат и ручным предохранителем.

Используемые с ними гранаты обладают оригинальной «безгильзовой» конструкцией с камерой для метательного заряда, которая «улетает» из ствола непосредственно с гранатой. Данное решение позволило исключить из цикла перезарядки оружия действия по удалению из ствола стреляной гильзы, что существенно увеличило практическую скорострельность данных подствольных гранатометов в сравнении с большинством иностранных аналогов.

Одним из главных недостатков подствольных гранатометов «Костёр» и «Обувка» в сравнении с аналогами западного производства является ограниченный выбор боеприпасов. С этими гранатометами солдат может использовать всего 3 типа гранат. Это стандартная осколочная граната ВОГ-25, «прыгающая» ВОГ-25П и несмертельная граната «Гвоздь», которая снабжена слезоточивым газом.

Прыгающая граната ВОГ-25П отличается от обычной тем, что после попадания в грунт у цели она не взрывается сразу, а сначала за счет специального заряда «подпрыгивает» вверх на высоту около полуметра-метра и подрывается уже в воздухе. Так обеспечивается более эффективное накрытие цели (пехота в укрытии или окопе) осколками. Для гранат ВОГ-25 радиус эффективной зоны поражения осколками составляет около 5 метров, а наиболее эффективная дальность стрельбы — 100-150 метров.

Современная версия ГП-30М, выпускаемая в Туле, может применяться со всеми возможными модификациями АК российского производства, а при осуществлении соответствующих доработок и с другими моделями автоматического оружия. Это существенно расширяет огневой потенциал данного оружия. Данный подствольный гранатомет обеспечивает высокую боеготовность и отличается удобством применения. Использование ударно-спускового механизма (УСМ) самовзводного типа увеличивает боеготовность оружия и обеспечивает его безопасность.

Имеющиеся в УСМ блокирующие устройства полностью исключают возможность осуществления случайного выстрела при воздействии инерционных перегрузок, а также ведение огня из гранатомета, не присоединенного к автомату. Для удобства наведения на цель ГП-30М снабжен механическим рамочным прицелом, который учитывает деривацию гранат на всей дальности настильной и навесной траектории стрельбы. Прицельная рамка устанавливается на кронштейн ГП-30М, что дает бойцу возможность использовать гранатомет в комплексе с любым образцом автомата без монтажа специального прицела.

Помимо всего прочего, гранатомет ГП-30М отличается высокой практической скорострельностью. Использование безгильзовой схемы выстрела позволяет осуществлять заряжание подствольного гранатомета с дульной части ствола, а разряжание простым нажатием на выбрасыватель, что положительным образом сказывается на его скорострельности в сравнении с казнозарядными гранатометами.

Тактико-технические характеристики ГП-30М:
Масса — 1,3 кг без гранаты и 1,6 кг с гранатой.
Габаритные размеры:
— в походном положении — 280х69х130 мм,
— в боевом положении — 280х69х192 мм.
Максимальная дальность ведения огня — 400 м.
Скорострельность — 10-12 выстр./мин.
Тип выстрела — 40-мм ВОГ-25.

/Юферев Сергей, topwar.ru/

army-news.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
