Ручные гранаты. Назначение, боевые свойства, общее устройство ручных осколочных наступательных, оборонительных и противотанковых гранат
1. Назначение, боевые свойства и общее устройство ручной осколочной гранаты Ф-1
Ручная осколочная граната Ф-1 — граната дистанционного действия (рис. 1), предназначена для поражения живой силы преимущественно в оборонительном бою.
Ручная оборонительная граната Ф-1 («лимонка») была разработана на основе французской осколочной гранаты F-1 модели 1915 г., отсюда обозначение Ф-1. Эту гранату не следует путать с современной французской моделью F1 с пластиковым корпусом и полуготовыми осколками и английской гранаты системы Лемона (с терочным запалом), поставлявшейся в Россию в годы первой мировой войны. На вооружение РККА граната Ф-1 принята с дистанционным взрывателем (запалом) Ковешникова. С 1941 г. вместо запала Ковешникова в гранате Ф-1 стал применяться более простой в изготовлении и обращении запал УЗРГ системы Е.М. Вицени.
Корпус гранаты при разрыве дает 290 крупных тяжелых осколков с начальной скоростью разлета около 730 м/с.
На образование убойных осколков идет 38% массы корпуса, остальное осколки попросту распыляется. Площадь разлета осколков — 75-82 м2.
Ручная осколочная граната Ф-1 состоит из корпуса, разрывного заряда и запала.
Корпус гранаты служит для помещения разрывного заряда и запала, а также для образования осколков при взрыве гранаты. Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым граната обычно разрывается на осколки. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировании и переноске гранаты в это отверстие ввернута пластмассовая пробка.
Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.
Запал гранаты предназначается для взрыва разрывного заряда гранаты.
Ручные осколочные гранаты Ф-1 комплектуется модернизированным унифицированным запалом к ручным гранатам (УЗРГМ).
Рис. 1. Граната Ф-1
Капсюль запала воспламеняется в момент броска гранаты, а взрыв ее происходит через 3,2 — 4,2 с после броска. Граната безотказно взрываются при падении в грязь, снег, воду и т.п.
Метать гранату можно из различных положений и только из-за укрытия, из бронетранспортера или танка (самоходно-артиллерийской установки).
Боевые свойства оборонительной гранаты Ф-1
Характеристики | Граната Ф-1 |
Масса гранаты, г. | 600 |
Масса боевого заряда, г. | 60 |
Дальность броска, м. | 35-45 |
Время замедления, с. | 3,2-4,2 |
Радиус убойного действия осколков, м. | 200 |
2. Назначение, боевые свойства и общее устройство ручной осколочной гранаты РГД-5
Ручная осколочная граната РГД-5 — граната дистанционного действия (рис. 2), предназначена для поражения живой силы противника в наступлении и в обороне.
Рис. 2. Граната РГД-5
Площадь рассеивания осколков граната РГД-5 — 28-32 м2.
Метание гранаты осуществляется из различных положений при действиях в пешем порядке и из-за бронетранспортеров (автомобиля). Граната РГД-5 состоит из корпуса с трубкой для запала, разрывного заряда и запала УЗРГМ (УЗРГМ-2). Кроме УЗРГМ и УЗРГМ-2 в боевых условиях могут применяться оставшиеся в войсках старые запалы УЗРГ, но они запрещены к применению при обучении.
Корпус гранаты служит для помещения разрывного заряда, трубки для запала, а также для образования осколков при взрыве гранаты. Корпус состоит из двух частей — верхней и нижней. Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком, и вкладыша колпака. К верхней части с помощью манжеты присоединяется трубка для запала. Трубка служит для присоединения запала к гранате и для герметизации разрывного заряда в корпусе.
Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка. При подготовке гранаты к метанию вместо пробки в трубку ввинчивается запал.
Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыша поддона. Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.
Граната безотказно взрываются при падении в грязь, снег, воду и т.п.
Боевые свойства наступательной граны ГРД-5
Характеристики | Граната РГД-5 |
Масса гранаты, г | |
Масса боевого заряда, г | — |
Дальность броска, м | 40-50 |
Время замедления, с | 3,2-4,2 |
Радиус убойного действия осколков, м | 25 |
3. Назначение, боевые свойства и общее устройство ручной осколочной гранаты РГ-42
Осколочная граната РГ-42 (рис. 3) была разработана в 1942 г. С.Г. Коршуновым, как простая в производстве, небольшая по габаритам и удобная в применении наступательная граната.
Ручная осколочная граната РГ-42 — граната дистанционного действия, предназначена для поражения живой силы противника в наступлении и в обороне.
Метание гранаты осуществляется из различных положений при действиях в пешем порядке и из бронетранспортера (автомобиля).
Ручная осколочная граната РГ-42 состоит из корпуса с трубкой для запала, металлической ленты, разрывного заряда и запала.
Корпус гранаты служит для помещения разрывного заряда, металлической ленты, трубки для запала, а также для образования осколков при взрыве гранаты.
Корпус цилиндрический, имеет дно и крышку. К крышке прикрепляется трубка с фланцем для присоединения запала к гранате и для герметизации разрывного заряда в корпусе.
При хранении и переноске гранаты трубка закрывается пластмассовой пробкой или металлическим колпачком.
Металлическая лента служит для образования осколков при взрыве гранаты, она свернута в 3-4 слоя внутри корпуса. Для увеличения числа осколков поверхность ленты насечена на квадратики.
Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки. Запал гранаты УЗРГМ предназначается для взрыва разрывного заряда гранаты.
Рис. 3. Граната РГ-42
Боевые свойства наступательной граны РГ-42
Характеристики | Граната РГ-42 |
Масса гранаты, г | 420 |
Масса боевого заряда, г | — |
Дальность броска, м | 30-40 |
Время замедления, с | 3,2-4,2 |
Радиус убойного действия осколков, м | 25 |
4. Назначение, боевые свойства и общее устройство ручной осколочной гранаты РГН
Ручная осколочная граната РГН (рис. 4) предназначенная для поражения живой силы противника в наступлении и в обороне.
Ручная осколочная граната РГН (наступательная) разработана на предприятии «Базальт» в конце 1970-х годов. Существенное отличие этой гранаты от аналогичных образцов заключается в оснащении ее датчиком цели и срабатывании ее при ударе о любую преграду.
Граната состоит из корпуса, заряда взрывчатой смеси, детонационной шашки и запала.
Корпус РГН образован двумя полусферами из алюминиевого сплава с внутренней насечкой. В верхней части корпуса манжетой завальцован стакан для запала, при хранении прикрываемый пластмассовой пробкой. Под стаканом в углублении внутри взрывчатой смеси помещена детонационная шашка. Запал собран в пластмассовом корпусе. Он состоит из накольно-предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла.
Накольно-предохранительный механизм обеспечивает безопасность в обращении с гранатой. После того, как выдернута чека гранаты, срабатывает механизм дальнего взведения, который взводит запал через 1-1,8 секунды после броска. Датчик цели обеспечивает мгновенное срабатывание запала при ударе о преграду. Дистанционное устройство обеспечивает замедление подрыва после броска на 3,2-4,2 секунды и дублирует датчик цели если граната попадает в грязь, снег, падает строго «на бок».
Детонирующий узел закреплен в стакане и состоит из капсюля-детонатора и втулки. Сравнительно сложная конструкция запала обеспечивает сочетание безопасности обращения (6 ступеней предохранения) с гарантированным его срабатыванием. Температурный диапазон работы гранаты от -50 до +50 градусов С. Граната РГН носятся в стандартной гранатной сумке по две или в карманах снаряжения.
Рис. 4. Наступательная граната РГН
Боевые свойства наступательной гранаты РГН
Характеристики | Граната РГН | |
Масса гранаты, г | 310 |
|
Масса боевого снаряда, г | 114 |
|
Дальность броска, м | 25-45 |
|
Количество осколков, шт. | 220–300 |
|
Средняя масса осколков, г | 0,42 |
|
Начальная скорость полета осколков, м/с | 700 |
|
Площадь разлета осколков, м2 | 95-96 |
|
Время горения запала, сек | 3,2-4,2 |
|
Радиус убойного действия осколков, м | 8,7 |
|
5. Назначение, боевые свойства и общее устройство ручной осколочной гранаты РГО
Ручная осколочная граната РГО (рис. 5) предназначенная для поражения живой силы преимущественно в оборонительном бою.
Рис. 5. Оборонительная граната РГО
Ручная осколочная граната РГО (оборонительная) разработана на предприятии «Базальт» в конце 1970-х годов. Существенное отличие от аналогичных образцов заключается в оснащении ее датчиком цели и срабатывании при ударе о любую преграду.
Граната состоит из корпуса, заряда взрывчатой смеси, детонационной шашки и запала.
Корпус для увеличения числа осколков кроме двух наружных полусфер имеют две внутренние. Все четыре полусферы изготовлены из стали, нижняя наружная имеет наружную насечку, остальные — внутреннюю. В верхней части корпуса манжетой завальцован стакан для запала, при хранении прикрываемый пластмассовой пробкой. Под стаканом в углублении внутри взрывчатой смеси помещена детонационная шашка. Запал собран в пластмассовом корпусе, состоит из накольно-предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла.
Накольно-предохранительный механизм обеспечивает безопасность в обращении с гранатой. После того, как выдернута чека гранаты, срабатывает механизм дальнего взведения, который взводит запал через 1-1,8 секунды после броска. Датчик цели обеспечивает мгновенное срабатывание запала при ударе о преграду. Дистанционное устройство обеспечивает замедление подрыва после броска на 3,2-4,2 секунды и дублирует датчик цели, если граната попадает в грязь, снег, падает строго «на бок».
Детонирующий узел закреплен в стакане и состоит из капсюля-детонатора и втулки. Сравнительно сложная конструкция запала обеспечивает сочетание безопасности обращения (6 ступеней предохранения) с гарантированным его срабатыванием. Температурный диапазон работы гранаты от -50 до +50 градусов С. Граната РГО носятся в стандартной гранатной сумке по две или в карманах снаряжения.
Боевые свойства оборонительной гранаты РГО
Характеристики | Граната РГО |
Масса гранаты, г | 530 |
Масса боевого снаряда, г | 92 |
Дальность броска, м | 20-40 |
Количество осколков, шт. | 670-700 |
Средняя масса осколков, г | 0,46 |
Начальная скорость полета осколков, м/с | 1200 |
Площадь разлета осколков, м2 | 213-286 |
Время горения запала, сек | 3,2-4,2 |
Радиус убойного действия осколков, м | 16,5 |
6. Назначение, боевые свойства и общее устройство ручной кумулятивной противотанковой гранаты РКГ-3
Ручная кумулятивная граната РКГ-З (рис. 6) — противотанковая граната направленного действия, предназначенная для борьбы с танками, самоходно-артиллерийскими установками, бронетранспортерами и бронеавтомобилями противника, а также для разрушения долговременных и полевых оборонительных сооружений.
Рис. 6 Ручная кумулятивная противотанковая граната РКГ-3
Метание гранаты производится из различных положений и только из-за укрытий. Средняя дальность броска гранаты – 15-20м. Вес снаряженной гранаты – 1070 г.
Ручная кумулятивная граната при попадании в цель (жесткую преграду) мгновенно взрывается, образовавшиеся при взрыве газы благодаря кумулятивной воронке собираются в узкий пучок, который способен пробить броню современного танка и уничтожить внутри его экипаж и оборудование. Наиболее эффективное действие граната производит при ударе о цель дном. Направление полета гранаты дном вперед обеспечивается стабилизатором.
Боевые свойства оборонительной гранаты РКГ-3
Характеристики | РКГ-3 |
Масса гранаты, г. | 1070 |
Длина, мм. | 400 |
Диаметр, мм. | 76 |
Дальность броска, м. | 15-20 |
Бронепробиваемость, мм | 170 |
Граната РКГ-3 состоит из корпуса, рукоятки и запала. Цилиндрический корпус вмещает основной разрывной заряд, дополнительный заряд и трубку для запала. Основной заряд имеет кумулятивную воронку, обращенную ко дну корпуса и облицованную тонким слоем металла. На верхней части крышки корпуса накатана резьба для соединения с рукояткой.
В рукоятке смонтированы стабилизатор, укрытый откидным колпаком рукоятки, и ударный механизм с четырьмя предохранителями, что обусловлено высокой мощностью гранаты.
Первым — служит откидная планка, прижимаемая к рукоятке подвижной муфтой и удерживаемая чекой. Планка удерживает от срыва колпак рукоятки.
Второй предохранитель обеспечивает безопасность при случайном падении гранаты при выдернутой чеке и состоит из планки откидного колпака с шариком, также прижатых к рукоятке.
Третий предохранитель обеспечивает срабатывание запала не ближе 1 м от метающего и выключается после раскрытия стабилизатора.
Четвертый предохранитель управляется инерционным грузом в виде шарика, отжимаемого назад специальной контрпредохранительной пружиной. Стабилизатор гранаты состоит из втулки, матерчатого конуса («парашюта»), четырех проволочных перьев, кольца и пружины. На подвижной муфте рукоятки выполнена резьба для соединения с корпусом. Запал мгновенного действия включает капсюль-детонатор и дополнительный детонатор.
voenservice.ru
Ручная граната Ф-1 — Россия — Гранаты — Каталог статей
Масса гранаты, гр 600Масса заряда, гр 60
Тип ВВ тротил
Длина корпуса гранаты, мм 86
Длина гранаты с запалом, мм 117
Диаметр гранаты, мм 55
Дальность метания, м 30 — 40
Радиус разлета осколков, м 200
Время горения замедлителя, с 3.2 — 4.2
Граната Ф-1 имеет французские корни и давнюю историю. Под таким обозначением, но в латинской транскрипции — F-1 — граната была принята на вооружение французской армии в 1915 г.
Французская граната F-1 имела запал ударного действия. Простота и рациональность конструкции корпуса гранаты сыграли свою роль — граната вскоре была принята на вооружение в России. При этом недостаточно надежный и безопасный в обращении ударный запал был заменен более простым и надежным дистанционным отечественным запалом конструкции Ковешникова.В 1939 году военный инженер Ф.И. Храмеев завода Наркомата обороны по образцу французской ручной осколочной гранаты F-1 разработал образец отечественной оборонительной гранаты Ф-1, которая вскоре была освоена в массовом производстве.
У гранаты Ф-1 конструкции Храмеева чугунный корпус гранаты был несколько упрощен, он утратил нижнее окно.Граната Ф-1, как и французский образец F-1, предназначена для поражения живой силы противника в оборонительных действиях. При ее боевом использовании бросающему бойцу необходимо было укрываться в окопе или других защитных сооружениях.
Первоначально в гранате Ф-1 использовался запал конструкции Ф.В. Ковешникова, который был значительно надежней и удобней в применении французского запала. Время замедления запала Ковешникова составляло 3.5-4.5 сек.В 1941 году конструкторы Е.М. Вицени и А.А. Бедняков разработали и сдали на вооружение взамен запала Ковешникова новый более безопасный и более простой по конструкции запал к ручной гранате Ф-1.В 1942 году новый запал стал единым для ручных гранат Ф-1 и РГ-42, он получил название УЗРГ — «унифицированный запал к ручным гранатам».
Запал гранаты типа УЗРГМ предназначался для взрыва разрывного заряда гранаты. Принцип действия механизма был дистанционный.
После Второй мировой войны на гранатах Ф-1 стали применять модернизированные более надежные запалы УЗРГМ и УЗРГМ-2.
Граната Ф-1 состоит из корпуса, разрывного заряда и взрывателя.
Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым граната обычно разрывалась на осколки.
В верхней части корпуса имелось нарезное отверстие для ввинчивания запала. При хранении, транспортировке и переноске гранаты в это отверстие вворачивали пластмассовую пробку.
Разрывной заряд заполнял корпус и служил для разрыва гранаты на осколки.Корпус служил для соединения частей гранаты и для поражения противника осколками при взрыве.
Для увеличения числа осколков поверхность корпуса делали рифленой. Корпус при разрыве давал 290 крупных тяжелых осколков с начальной скоростью разлета около 730 м/с. При этом на образование убойных осколков шло 38% массы корпуса, остальное попросту распылялось. Приведенная площадь разлета осколков — 75 — 82 м2.Взрыватель состоял из запала и воспламеняющего (ударного) механизма, собранных вместе в остове взрывателя. В стенках остова имелось отверстия для шарика-предохранителя и предохранительной чеки.
Запал УЗРГ состоял из капсюля-воспламенителя, дистанционного состава и капсюля-детонатора. Воспламеняющий механизм состоял из ударника, боевой пружины, шарика-предохранителя, предохранительного колпачка с наружным рычагом, пружины колпачка и предохранительной чеки с кольцом. Ударник помещался внутри остова. Внизу ударник имел боек, а сбоку — полукруглый выем для шарика-предохранителя. Время замедления запала УЗРГ составляло 3.2-4.2 сек.
Гранаты Ф-1 хранили и переносили без взрывателей, с ввинченными вместо них холостыми пробками. Воспламеняющий механизм взрывателя всегда находился на боевом взводе, ударник взведен, боевая пружина сжата. Ударник удерживался во взведенном положении предохранительной чекой, которая проходит через отверстия остова и ударника, и шариком-предохранителем, который одной своей половиной входил в отверстие остова, а другой — в выем ударника. В таком положении шарик удерживался предохранительным колпачком.
Для заряжания гранаты необходимо: вывинтить холостую пробку, взять взрыватель и осторожно ввинтить его в отверстие гранаты.Для бросания гранаты необходимо: взять гранату правой рукой и пальцами крепко прижать наружный рычаг предохранительного колпачка к корпусу гранаты; удерживая рычаг, левой рукой вытянуть предохранительную чеку; при этом ударник и предохранительный колпачок освобождаются, но ударник остается на боевом взводе, удерживаемый шариком-предохранителем; размахнуться и бросить гранату.Метание гранаты производилось из-за укрытия.
Гранаты поступали в войска в деревянных ящиках. В ящик гранаты, рукоятки и запалы укладывались отдельно в металлических коробках. Для вскрытия коробок имелся нож. На стенках и крышке ящика была нанесена маркировка, в которой указывается: количество гранат в ящике, их вес, наименование гранат и запалов, номер завода-изготовителя, номер партии гранат, год изготовления и знак опасности. Все запасы гранат и запалов, кроме носимых, хранились в заводской укупорке.
Гранаты солдатами переносились в гранатных сумках. Запалы помещались в них отдельно от гранат, при этом каждый запал должен был быть завернут в бумагу или чистую ветошь.
В танках (бронетранспортерах, самоходно-артиллерийских установках) гранаты и отдельно от них запалы укладывались в сумки.
Граната Ф-1 широко использовалась во время советско-финского военного конфликта 1939 — 1940 гг., на фронтах Великой Отечественной войны, в других войнах и военных конфликтах.
Во время Великой Отечественной войны гранату Ф-1 бойцы ласково называли «фенюша» и «лимонка», потому что она по внешнему виду похожа на лимон. Обычно при ведении штурмовых действий на одного бойца приходилось пять — десять гранат Ф-1.
Гранатой Ф-1 в качестве трофея охотно пользовались и немецкие солдаты, поскольку подобных гранат оборонительного назначения не было на вооружении вермахта.Изготовление гранат Ф-1 в годы войны выполнялось на заводе № 254 (с 1942 г.), 230 («Тизприбор»), 53, в мастерских Повенетского судоремонтного завода, механическом заводе и железнодорожном узле в Кандалакше, центрально-ремонтных мастерских Сороклага НКВД, артеле «Примус» (Ленинград), других отечественных предприятиях.
К изготовлению гранат Ф-1 во время войны привлекались многие предприятия и организации не профильного назначения. По указанию Горкома ВКП(б) от 28 декабря 1941 года в опытных мастерских Ленинградского политехнического института было организовано производство (литье и механическая обработка) корпусов ручной гранаты Ф-1. Всего мастерскими было отлито 11 000 корпусов. 5000 необработанных корпусов были сданы заводу № 103, 4800 из них прошли механическую обработку и были переданы фабрике «Пятилетка». Заказ на изготовление корпусов гранат был приостановлен по указанию горкома ВКП (б).
Во время войны ленинградскими предприятиями был освоен в производстве вариант запала для гранаты с использованием одной из марок охотничьего пороха вместо особого трубчатого пороха. В 1942 году на АНИОПе («Ржевский полигон») производились испытания такого запала под обозначением «РР-42» для гранаты Ф-1. Гранаты с запалами РР-42 были запущены в серийное производство только на предприятиях Ленинграда. Эти внедрения были временными. Были и другие примеры не совсем обычного производства гранат в годы войны.
С гранатой Ф-1 связано много изобретений и конструкторских предложений. В августе 1942 года сержант минометного батальона 284 стрелкового полка Н.К. Дерябин разработал проект «гранаты-блохи». Она предназначалась для поражения живой силы противника. В состав «гранаты-блохи» входили: вышибной заряд, ударник с бойком и гайкой, граната Ф-1 со снятым запалом. Разрыв гранаты производился в воздухе на высоте 10-15 метров. С парашютом гранату предлагалось использовать для минирования. Но система Дерябина оказалась слишком сложной. По заключению военных экспертов, проект не был реализован из-за отсутствия практической ценности.
Для обучения личного состава войск обращению с ручными осколочными гранатами дистанционного действия, приемам и правилам их метания была создана учебно-имитационная ручная граната УРГ весом 530 г, внешне похожая на боевую гранату Ф-1. Граната УРГ комплектуется имитатором запала УЗРГ.Боевая граната Ф-1 окрашивается в зелёный цвет (от хаки до темно-зеленого). Учебно-имитационная граната окрашивается в чёрный цвет с двумя белыми (вертикальная и горизонтальная) полосами. Кроме того, она имеет в нижней части отверстие. Боевой запал окраски не имеет. У учебно-имитационного запала кольцо чеки и нижняя часть прижимного рычага окрашены в алый цвет. Внешне граната имеет овальный ребристый корпус из сталистого чугуна.Другая учебная разрезная граната Ф-1-А (57-Г-7214У) была разработана заводом учебных приборов № 1 в январе 1940 года. Граната имела вырез четверти корпуса, вместо взрывчатого вещества был залит гипс. Она предназначалась для демонстрации устройства боевой гранаты Ф-1. Граната Ф-1-А долго использовалась для обучения в Красной и Советской армиях.
Граната Ф-1 широко применялась в военных конфликтах 1940-1990-х годов в разных частях света.
Копиями Ф-1 можно считать китайскую гранату «Type 1», польскую F-1, тайваньскую оборонительную гранату, чилийскую Мк2.
Недостатки гранаты Ф-1 — не столько относятся к данному образцу, сколько обусловлены общим устареванием данного поколения гранат. Рифление корпуса, как один из способов заданного дробления, не может в полной мере обеспечить формирование осколков удовлетворительной формы и оптимальное распределение осколков по массе. Дробление корпуса во многом имеет случайный характер. К достоинствам дистанционного запала относятся безотказность действия, независящая от энергии удара при падении гранаты, от того, упадет ли она на землю, в снег, в воду или в болотистую почву. Но его недостаток заключается в том, что он не может обеспечить мгновенного подрыва гранаты при касании цели: замедлитель имеет заданное время горения.И граната Ф-1, как один из выдающихся представителей классического типа ручных гранат с цельнолитым чугунным корпусом фактически естественного дробления и простым, надежным дистанционным запалом, не может соперничать с современными гранатами того же назначения — как по оптимальному осколочному действию, так и по универсальности действия запала. Все эти задачи по-иному решаются на современном техническом, научном и производственном уровнях. Так, в Российской Армии создана граната РГО (ручная граната оборонительная), во многом унифицированная с гранатой РГН (ручная граната наступательная). Унифицированный запал этих гранат имеет более сложное устройство: в его конструкции объединены дистанционный и ударный механизмы. Существенно большую эффективность осколочного действия имеют и корпуса гранат.
Однако граната Ф-1 с вооружения не снята и вероятно еще долго будет в строю. Тому есть простое объяснение: простота, дешевизна и надежность, а также проверенность временем — ценнейшие качества для оружия. И в боевой обстановке этим качествам не всегда есть возможность противопоставить то техническое совершенство, которое требует больших производственных и экономических затрат.
calibr.ucoz.ru
Гранаты: ручные, противотанковые, ружейные
Ручная граната РГД-33, системы Дьяконова, обр.1933г.
Применялись на всех фронтах и встречаются повсеместно. При использовании оборонительного чехла (рубашки) — граната оборонительная, без рубашки — наступательная. Выпускались различными заводами, мастерскими ит.д. Эти экземпляры могли иметь отклонения по форме и размерам. Во время обороны Севастополя в городе производились гранаты, поверх заряда которых вместо ленты с осколочной нарезкой наматывалась стальная проволока.
Вес без рубашки — 500 г; с рубашкой — 750 г; заряд — 125 г; время горения замедлителя — 3,5-4,5 сек. Опасное расстояние: с оборонительным чехлом — 100 м; без оборонительного чехла — 25 м. Снаряжались литым и прессованным тротилом, в годы ВОВ снаряжались различными суррогатами. В случае, если рукоять оттянута назад, граната находится на боевом взводе.
РГД-33-пожалуй самая распространенная советская граната периода войны. Многим поисковикам приходилось с нею сталкиваться в работе. Встречаются РГД-33 в самых неожиданных местах. Полусгнившие, с отвалившимися рукоятками и разложившимся тротилом при останках солдат, уложенные в рядок, на боевом взводе на брустверах окопов, уже брошенные, но по каким-то причинам не взорвавшиеся, обороненные в бою и складированные в блиндажах. Обилие этих фанат частенько притупляет бдительность, а РГД-33 опасна, как и любой другой взрывоопасный предмет.
Ручная граната Ф-1 (оборонительная)
Наиболее широко известна. Ее устройство изучают даже в школе. Изобретена в начале века конструктором Лемоном, вероятно, поэтому получила неофициальное название «лимонка», а вовсе не из-за лимонообразной, яйцевидной формы. Граната Ф-1 состоит на вооружении до сих пор во многих странах мира, но с запалами разных конструкций. В годы войны, от начала и до конца ее, была на вооружении РККА, финской и польской армий. У немцев подобной гранаты на вооружении не было, использовались трофейные.
Граната оборонительная, радиус разлета наиболее крупных осколков до 200 м. Метание ее производится из окопов и укрытий. Корпус гранаты чугунный, поверхность его надрезана поперечными и продольными бороздами для улучшения дробления. Вес снаряженной гранаты 600-750 г. Такой разброс весовых данных объясняется различной формой и размерами корпусов гранаты. Боевой заряд постоянного веса 50 г — чешуйчатый, литой или прессованный в корпус тротил. Применение более мощного взрывчатого вещества повлекло бы за собой превращение чугунного корпуса гранаты в пыль, а не в осколки при разрыве. Длина — 124 мм; диаметр — 65 мм; время горения замедлителя запала: Ковешникова — 3,5-4,5 сек.; УЗРГ — 3,2-4,2 сек.
В довоенное время и в начальный период войны граната комплектовалась запалом системы Ковешникова, впоследствии замененный на более простой и технологичный запал УЗРГ.
Прежде всего следует обратить внимание на наличие и состояние предохранительной чеки. Гранаты военного выпуска иногда снаряжались суррогатными ВВ, обладающими иногда непредсказуемыми свойствами. Под Ленинградом встречаются гранаты снаряженные дымным порохом.
Частенько поисковики на северо-западе находят так называемые «блокадные гранаты» — в качестве корпусов которых использовались некондиционные корпуса 50 мм минометных мин. По боевым свойствам — весу заряда, радиусу убойного действия они соответствуют Ф-1.
Ручная осколочная наступательная граната РГ-42 обр.1942 г.
Наступательная, дистанционного действия. Была разработана и принята на вооружение в 1942 г. В Советской Армии состояла на вооружении до 80-х годов. Чрезвычайно проста по устройству и технологична. Освоить ее производство могла любая мастерская, имеющая штамповочное оборудование и точечную сварку. Применялись на всех фронтах ВОВ.
Радиус разлета осколков до 100 м. Вес гранаты 400-420 г.
Использовались запалы системы Ковешникова и УЗРГ. Запальное гнездо каждой гранаты закрывалось резьбовой пластмассовой пробкой или стальным колпачком. Запалы ввинчивались в гранаты лишь в момент подготовки к бою.
Внешне граната напоминает консервную банку. Внутри корпуса помещались разрывной заряд и свернутая в 3-4 витка (как в РГД-33) металлическая насеченная на квадратики стальная лента, для увеличения числа осколков. Разрывной заряд — литой или прессованный тротил.
Ручная противотанковая граната РПГ-40 обр.1940 г.
Предназначалась для борьбы с легкими и средними танками, имеющими броню до 20 мм и другим целям. Серийное производство началось лишь с начала войны.
Вес РПГ — 40 — 1200 г, вес разрывного заряда 760 г. Граната состоит из жестяного корпуса, в котором помещается разрывной заряд — литой или прессованный тротил, сверху крышка как у РГД-33, под которую вставлялся запал, внешне тоже очень похожий на запал РГД-33, но мгновенного действия. Корпус при заряжании навинчивался на рукоятку, в которой размещался ударный и предохранительный механизмы.
Воспламенение запала и взрыв гранаты происходит мгновенно при ударе гранаты о препятствие. Метание гранаты производилось из-за укрытия, так как радиус ее разрушительного действия 20 м, а забросить ее на большее расстояние проблематично.
При ударе о препятствие механизм гранаты срабатывает независимо от того, каким местом граната ударилась, граната взрывается. Усилие срабатывания весьма незначительно, достаточно просто уронить гранату на землю.
В боевой обстановке снаряжать гранаты запалами разрешалось лишь непосредственно перед метанием. Отказы в действии происходили из-за загрязнения, промерзания и деформации находившегося в рукоятке ударного механизма. Возможны отказы от неисправного запала.
РПГ-40 встречается во всех районах боевых действий, особенно в начальный период войны. Обнаруженная при поиске — опасная находка.
Ручная противотанковая граната РПГ-41 обр.1941 г.
Назвать эту гранату противотанковой можно лишь с некоторой натяжкой, поскольку все противотанковые гранаты — мгновенного действия, а РПГ-41 представляет собою увеличенную в размерах РГД-33, причем от РГД-33 использовались рукоятка с механизмом накола капсюля и предохранителем, а на корпусе — задвижка запала, его трубка, удлиненная на 50 мм и нижняя часть корпуса, в которую вворачивалась рукоятка (фланец). Граната была разработана и использовалась в начальный период войны и изготовлялась лишь в это время. Появлением своим РПГ-41 была обязана Клементу Ефремовичу Ворошилову, главкому Северо-Западного направления, по инициативе которого и по личному заданию Сталина изготовлялись эти нелепые, неудобные во всех отношениях гранаты с неофициальным названием «Ворошиловский килограмм» («ВК»). Лишь только на посту командующего Ленфронтом Жуков сменил Ворошилова, производство РПГ-41 было прекращено. Разрабатывал гранату А.Н. Селянкин. Срок разработки и испытания — 3 дня. Масса взрывчатого вещества в гранате — 1 кг.
Метать ее можно было лишь по танку, стоящему на месте, поскольку граната дистанционная, по пехоте — здесь удобнее обыкновенная РГД-33. Пожалуй подходила она для метания по амбразурам ДЗОТов, но к сожалению, в момент принятия ее на вооружение ДЗОТы и прочие полевые укрытия обороняла Красная Армия, а противник, как правило, вел наступление…
Граната редкая. Она официально не была принята на вооружение, в справочниках нет ее описания. Не каждый музей может похвастаться, что в его коллекции имеется эта граната, по крайней мере в Петербургском Артиллерийском музее нет даже описания РПГ-41.
Ленинградским поисковикам иногда приходилось сталкиваться с этой гранатой. Под Лугой ее находили в двух вариантах: корпус наполненный чешуйчатым утрамбованным или литым тротилом. Обе гранаты производства Ленинградского завода «Северный пресс». Встречались эти гранаты в районе Невского пятачка, Пулково, Мга, Любань. В районе Приозерска находили РПГ-41, корпус которых был сходен по форме и размерам с корпусом РПГ-40.
Кроме того, следует учитывать, что в условиях блокады гранату могли снарядить любым непредсказуемым взрывчатым веществом.

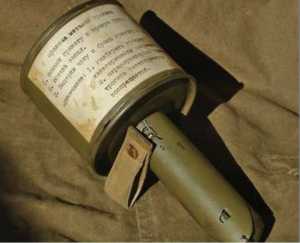

Ручная противотанковая граната РПГ-43 обр.1943 г.
Появилась на фронтах с середины 1943 г. Предназначалась исключительно для борьбы с бронецелями — разрушает броню до 75 мм, благодаря кумулятивно-фугасному действию. Взрывается мгновенно, при соприкосновении с преградой. Метание производится только из окопа, во избежание поражения метающего. Метать гранату нужно так, чтобы она ударилась о броню своим дном. Этому способствует ее балансировка и стабилизатор полета, состоящий из двух матерчатых лент и колпака, выполняющих роль парашюта при полете гранаты.Вес гранаты 1200 г.
Внешне граната выглядит следующим образом: цилиндрический корпус, переходящий в конус. Ниже его усеченной части — деревянная рукоятка, в верхней ее части продет шплинт чеки, удерживающий рычаг. Пытаться отвернуть рукоятку для извлечения запала — недопустимо.
РПГ-43 чрезвычайно опасна. Особое внимание на экземпляры с отгнившей рукояткой и отвалившимся колпаком стабилизатора.
Германская ручная граната M-24 обр.1924 г.
Stielhandgranate 24 mit Brennzunder 24 (ручная граната обр.24 с пороховой дистанционной трубкой обр.24).
Осколочно-фугасная дистанционная наступательная граната. Применялась немцами на всех фронтах. В просторечии именуется «толокушкой» из-за внешнего сходства.
Вес гранаты —около 500 г; вес разрывного заряда — 180 г; время горения дистанционного состава — 4-4,5 сек.; радиус разлета убойных осколков —15м; радиус фугасного действия — 3-6 м; опасна на расстоянии до 100 м; длина гранаты 360 мм; диаметр корпуса — 60 мм.
Состоит из стального корпуса с детонатором и рукоятки, в которой помещается механизм воспламенения и замедления.
Полностью гранаты снаряжались непосредственно перед боем. На полях сражений М-24 часто встречаются гранаты полностью снаряженные, либо по различным причинам не взорвавшиеся. Отличительный признак — отсутствуют предохранительный колпак и фарфоровый шарик-кольцо со шнуром.
М-24 имела терочный механизм воспламенения. Время горения замедлительного состава 4-4,5 сек., примерно такое же как и в отечественных гранатах. Встречающееся в художественной литературе утверждение о том, что замедлитель немецких гранат горел 8 секунд и наши воины успевали забросить гранату назад, к немцам, трудно считать правдоподобным.
Встречающиеся в процессе поиска М-24, как правило, насквозь проржавевшие, с отгнившими рукоятками.
М-24 снаряжались литым, чешуйчатым, гранулированным тротилом и другими взрывчатыми веществами.
Особенно опасны гранаты имеющие медный корпус капсюля-детонатора.
Иногда на корпусе надпись белой краской «Vor gebrauch sprengkapsel einsetsen» (перед применением вставить капсюль-детонатор). На Невском пятачке найдена М-24, в медном корпусе запала — бумажка с текстом по русски «Х…Й вам!».
Встречается дымовая граната (Stielhandgranate 24 Nb.) имеющая в нижней части корпуса расположенные по периметру буртика отверстия, на корпусе белая полоса и буквы «Nb.». Под Лугой находили зажигательные гранаты, снаряженные красным фосфором.

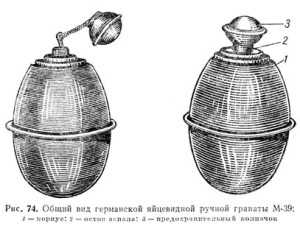

Германская ручная граната M-39 обр.1939 г. (die eihandgranate).
Осколочно-фугасная дистанционная наступательная граната. Применялась немцами на всех фронтах. В просторечии именуется «яйцо» из-за внешнего сходства. Вес гранаты — около 200 г; вес разрывного заряда — 110 г; время горения дистанционного состава — 4-4,5 сек.; радиус убойного действия осколков около — 10-15 м; опасна на расстоянии до 100 м; высота с запалом —110 мм; диаметр корпуса — 56-57 мм.
Граната состоит из яйцевидного корпуса с разрыв-ным зарядом, воспламенительного механизма и капсюля-детонатора№8. Воспламенительный механизм гранаты терочного типа. Он состоит из предохранительного колпачка с сдвоенным шнуром длиной около б см, алюминиевой втулки с терочным запалом, на которую с одной стороны наглухо навернута квадратная шайба, а с другой стороны ввинчена трубка с дистанционным составом, на который одевается КД№8. В походном положении запалы (воспламенительные трубки) хранятся отдельно от гранат. На их резьбовую запала наворачивается предохранительный колпачок-наперсток, который предохраняет дистанционный состав от сырости. Колпачок изготовляют из пластмассы разных цветов или из латуни.
Встречаются гранаты с кольцом для подвески на пояс, расположенным со стороны противоположной запалу (на макушке). На Волховском фронте находили гранату М-39 с приспособлением для отстрела гранаты из сигнального пистолета (ракетницы). Приспособление представляет собой трубку из прессованного картона (или бакелита) в которую снизу ввернута дюралевая втулка с капсюлем, вышибным пороховым зарядом и ударным механизмом. Внутри бакелитовой трубки алюминиевая трубочка диаметром 8 мм с капсюлем. На верхний конец навернута карболитовая муфта с запрессованной в нее стальной дистанционной трубкой для ввертывания в корпус М-39. На ниппель дистанционной трубки одевался капсюль-детонатор №8. Для выстрела в ракетницу вставлялась специальная удлиненная гильза с большим отверстием в дне.
Ружейная кумулятивная граната GG/P-40 (gewehrgranate)
Транспортная укупорка 496 х 356 х 198 мм. В ящике 25 шт. разобранных гранат — взрыватели отдельно. Взрыватель АZ-2482 (Aufschlagzunder — ударный взрыватель). Патрон G калибра 7,92 мм с деревянной пулей (вес 15 г), порох 3,6 г марки NRP 1х1/0,1. Кумулятивный заряд беловато-голубого цвета массой 100 г (возможно флегматизированный гексоген). Выстреливалась с помощью специальной мортиры-гранатомета. Отличительный признак стреляной гранаты — деформированный корпус, нет резиновой крышки позади стабилизатора. Отворачивать головную часть от стабилизатора нельзя.
Германские ружейные гранаты
Состояли на вооружении:
— осколочная ружейно-ручная;
— большая кумулятивная;
— малая кумулятивная;
— агитационная;
— сигнальная.
Выстреливались холостым патроном из ружейного гранатомета. Снаряжались В В повышенной мощности (гексогеном и ТЭНом).
Определить по внешнему виду этого небольшого, но чрезвычайно опасного боеприпаса, прошел он канал ствола или нет — невозможно, так как при выстреле он почти не деформируется, а нарезы на пояске изготовлены на заводе.
Ружейные гранаты имели частые отказы из-за несовершенства конструкции взрывателей, небольшой начальной скорости, падения в мягкий грунт, снег ит.д. В ружейных гранатах устанавливались самоликвидаторы.
Ружейная осколочная граната Дьяконова обр.1930 г.
Эта граната применялась в Финской войне и в начальном периоде ВОВ. Из-за несовершенства конструкции, сложности и дороговизны производства была снята с производства и вооружения.
Калибр — 40,6 мм; вес — 350 г; вес с укупоркой — 435 г; длина — 115 мм; заряд тротила — 50 г; дистанционный пороховой замедлитель 3-12 сек; дальность стрельбы — 300-900 м; радиус убойного действия осколков — 50 м.
При снаряжении гранаты другим взрывчатым веществом кроме тротила головная часть имеет окраску: голубую — амматол, красный — шнейдерит, зеленый — меленит, коричневый — аммонал.
Корпус гранаты стальной тонкостенный с насечками для дробления. Встречаются экземпляры и без насечек. Снаружи корпус покрыт оловянной полудой и бесцветным лаком. В нижней части гранаты — алюминиевое дистанционное кольцо и дополнительный заряд, который мог вырываться за нитку. Пороховой замедлитель (дистанционная трубка) горел 3-12 сек., Капсюль-детонатор гремучертутный, срабатывающий от луча огня замедлителя, находится внутри корпуса. Граната дистанционная, ударного и инерционного механизма нет.
Граната весьма опасна в обращении. Известны случаи подрыва поисковиков при попытках провернуть дистанционное кольцо и разобрать гранату. Детонатор весьма чувствителен к механическим воздействиям.
Граната-бомба времён Первой мировой и Гражданской войн
Взрывчатым веществом служила пироксилиновая смесь, что делает гранату особо опасной по прошествию времени. Граната использовалась как оборонительная без осколочной «рубашки», так и как наступательная в комплекте с последней. Взрыватель «Г-образной» формы создавал дополнительные сложности при хранении и транспортировке. Именно по это причине чаще всего оставались неиспользованными гранаты-бомбы, обнаруживаемые на боевых позициях Великой Отечественной войны.
Если вы нашли ошибку или опечатку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Похожее
southklad.ru
Боевая подготовка сотрудников УИС — Ручные осколочные противопехотные гранаты находящиеся на вооружении в подразделениях УИС
Немного истории
«Лемонки» с буквой « е » — именно так во время первой мировой войны русские солдаты называли английские и французские осколочные гранаты.
Английские — по фамилии изобретателя Лемона, а французские F-1 образца 1915 г. – за сходство с английскими. Прошли годы, и обозначение французской гранаты соединилось с «осмысленным» прозвищем английской в названии советской оборонительной гранаты Ф-1 – «лимонки».
Первые итоги зимних боёв с финнами кампании 1939 – 1940 г. в условиях лесистой местности и низких температур выявили ряд конструктивных недостатков отечественных гранат, дающих частые отказы при метании из положения «лёжа» и на короткие дистанции. На вооружении тогда стояли ручные гранаты образца 1914 – 1930 г. В.И. Рдултовского и РГ – 33 М.Г. Дьяконова.
Разработка новой гранаты была поручена выпускнику артиллерийской академии им. Дзержинского И.Ф. Храмееву (ныне полковник в отставке). Основой будущей конструкции послужила та самая французская осколочная граната образца 1915 г. с массами разрывного заряда 64 и корпуса 572,5 г. Она имела чугунный корпус с подрезкой и двумя отверстиями, одно из которых использовалось в технологических целях, другое – для крепления запала дистанционного действия.
В июне 1939 г. была разработана техническая документация на новую гранату и литейную оснастку, изготовлены первые 20 штук. Корпус гранат изготавливался из сталистого чугуна с внешней подрезкой, служащей исключительно для удобства удержания гранаты при броске, и имел только одно отверстие под запал. При взрыве образуется около 1000 осколков, убойный радиус составляет 25 – 30 метров, радиус разлёта 200 м. в конце того же года после успешных испытаний граната была принята на вооружение Красной Армии и эффективно применялась в боях с финнами.
В ходе Великой Отечественной войны на научно-исследовательском полигоне сухопутных войск проводились работы по модернизации корпуса гранаты (оптимизации его толщины и глубины подрезки), испытывались корпуса с подрезкой и без, но работа не была доведена до конца.
В 1942 г. взамен сложного в производстве и малонадёжного в обращении запала Ковешникова для гранаты Ф-1 был принят запал УЗРГ конструкции Е.М. Вицени, разработанный для наступательной гранаты РГ-42.
В послевоенное время запал ещё раз модернизировался и получил в 1961 г. индекс УЗРГМ. С этим запалом Ф-1 и до настоящего времени стоит на вооружении российской и ряда других армий.
Американцы во вторую мировую называли схожие с нашими «лимонками» осколочные гранаты «ананасками», на Балканах – «черепахами».
Александр Юрьев
Оборонительная, ручная осколочная граната Ф-1
С появлением винтовочных наствольных и подствольных гранатомётов искусство боя ручными гранатами стало забываться. Действие по цели малоосколочных подствольных гранат, не идёт ни в какое сравнение с работой ручной осколочной гранаты Ф-1, известной и военным, и гражданскому населению под кодовым названием «лимонка». С незначительными конструктивными изменениями эта граната производится в разных странах мира уже более 80 лет. «Лимонка» является наиболее могущественной из всех ручных гранат по убойному действию осколков и самой удобной в обращении. Рёбра на её корпусе – черепахе – существуют совсем не для разделения на осколки, как принято думать, а для «ухватываемости» в ладони, для удобства удержания и возможности привязки к чему-либо при постановке на растяжку в качестве мины. Корпус гранаты Ф-1 отлит из так называемого «сухого» чугуна, который при взрыве бризантного (дробящего) заряда раскалывается на осколки размером от горошины до спичечной головки, неправильной формы с рваными острыми краями. Всего таких осколков образуется до четырёхсот. Форма корпуса выбрана именно такой не только для удобства удержания. До сих пор никто не может объяснить почему, но при взрыве «лимонки» на поверхности земли разлёт осколков происходит преимущественно в стороны и очень мало — вверх. При этом трава «выкашивается» полностью в радиусе 3-х метров от места взрыва, сплошное поражение ростовой цели обеспечивается в радиусе 5-ти метров, на дистанции 10 метров ростовая цель поражается 5 — 7 осколками, в 15 метрах – 2 – 3. поэтому на близких дистанциях от взрыва не спасёт бронежилет – осколками посечёт руки, ноги, лицо.
Даже маленький осколок, попавший в шею, равносилен смертельному приговору. Проникающее убойное действие мелкие осколки сохраняют на дистанции до 100 метров, крупные – до 250 метров. В замкнутых помещениях помимо массы рикошетирующих беспорядочных осколков ударная волна этой сильной гранаты сама по себе вызывает контузию и выводит из строя. Бронежилет при этом тоже бесполезен.
Беспощадная сила «лимонки» обеспечивает поворот событий в пользу инициативных и изобретательных, но только при её умелом применении.
Алексей Андреевич Потапов
Ручная осколочная граната Ф-1 (оборонительная) – предназначена для поражения живой силы противника в обороне и наступлении. Метать гранату можно из различных положений, но только из-за надёжного укрытия или из бронетехники, поэтому условно граната обозначается, как «оборонительная».
Корпус гранаты при разрыве дает 290 крупных тяжелых осколков с начальной скоростью разлета около 730 м/с.
На образование убойных осколков идет 38% массы корпуса, остальные осколки попросту распыляется. Площадь разлета осколков – 75–82 квадратных метра.
Корпус гранаты чугунный, с продольными и поперечными бороздами, которые служат для удобства постановки гранаты на «растяжку» в качестве мины и удержания в руке при броске.
В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировании и переноске гранаты в это отверстие ввернута пластмассовая пробка.
Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки. Запал гранаты предназначается для взрыва разрывного заряда гранаты.
Ручные осколочные гранаты Ф-1 комплектуются унифицированным запалом ручных гранат модернизированным (УЗРГМ). Капсюль запала воспламеняется в момент броска гранаты, а взрыв ее происходит через 3,2 — 4,2 с после броска. Гранаты безотказно взрываются при падении в грязь, снег, воду и т.п.
Боевые свойства оборонительной гранаты Ф-1
Масса гранаты 600 г.
Дальность броска 35-45 м.
Время горения замедлителя запала 3,2-4,2 с.
Радиус убойного действия осколков 200 м.
Назначение, боевые свойства и общее устройство ручной осколочной гранаты РГД-5
Граната РГД-5 разработана и поставлена на вооружение после того, как опыт Второй Мировой войны показал, что дальность разлета осколков наступательной гранаты РГ-42 нередко превышает дальность броска и является опасной для «гранатометателя».
Ручная осколочная граната РГД-5 (наступательная) – предназначена для поражения живой силы противника в наступлении и в обороне. Возможная дальность броска зависит от физических качеств солдата и в среднем составляет 40 -50 метров. Дальность разлета осколков около 15-25 метров, поэтому во время атаки её можно бросать подальше впереди себя, не опасаясь быть поражённым осколками своей гранаты – отсюда и условное обозначение «наступательная».
Площадь рассеивания осколков гранаты РГД-5 — 28 — 32 квадратных метра. Метание гранаты осуществляется из различных положений при действиях в пешем порядке и на бронетехнике (автомобиле).
Граната РГД-5 состоит из корпуса с трубкой для запала, разрывного заряда и запала (2) УЗРГМ (УЗРГМ-2). Кроме УЗРГМ и УЗРГМ-2 в боевых условиях могут применяться оставшиеся в войсках старые запалы УЗРГ, но они запрещены к применению при обучении.
Корпус состоит из двух частей — верхней и нижней. Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком, и вкладыша колпака. К верхней части с помощью манжеты присоединяется трубка для запала. Трубка служит для присоединения запала к гранате и для герметизации разрывного заряда в корпусе.
Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка. При подготовке гранаты к метанию вместо пробки в трубку ввинчивается запал.
Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыша поддона. Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.
Гранаты безотказно взрываются при падении в грязь, снег, воду и т.п.
Боевые свойства наступательной граны ГРД-5
Масса гранаты 310 г.
Дальность броска 40-50 м.
Время горения замедлителя запала 3,2-4,2 с.
Радиус убойного действия осколков 25 м.
Назначение, боевые свойства и общее устройство ручной осколочной гранаты РГН
Ручная осколочная граната РГН (наступательная) – предназначена для поражения живой силы противника в наступлении и в обороне.
Ручная осколочная граната РГН разработана на предприятии «Базальт» в конце 1970-х годов. Существенное отличие этой гранаты от аналогичных образцов заключается в оснащении ее датчиком цели и срабатывании ее при ударе о любую преграду.
Граната состоит из корпуса, заряда взрывчатой смеси, детонационной шашки и запала. Корпус РГН образован двумя полусферами из алюминиевого сплава с внутренней насечкой. В верхней части корпуса манжетой завальцован стакан для запала, при хранении прикрываемый пластмассовой пробкой. Под стаканом в углублении внутри взрывчатой смеси помещена детонационная шашка.
Запал ударно-дистанционного действия (УДЗ) собран в пластмассовом корпусе. Он состоит из накольно-предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла. Накольно-предохранительный механизм обеспечивает безопасность в обращении с гранатой. После того, как выдернута чека гранаты, срабатывает механизм дальнего взведения, который взводит запал через 1-1,8 секунды после броска. Датчик цели обеспечивает мгновенное срабатывание запала при ударе о преграду. Дистанционное устройство обеспечивает замедление подрыва после броска на 3,3-4,3 секунды и дублирует датчик цели если граната попадает в грязь, снег, падает строго «на бок».
Детонирующий узел закреплен в стакане и состоит из капсюля-детонатора и втулки. Сравнительно сложная конструкция запала обеспечивает сочетание безопасности обращения (6 ступеней предохранения) с гарантированным его срабатыванием. Температурный диапазон работы гранаты от -50 до +50 градусов С. Граната РГН носятся в стандартной гранатной сумке по две или в карманах снаряжения.
Боевые свойства наступательной гранаты РГН
Масса гранаты 310 г.
Дальность броска 25-45 м.
Время горения замедлителя запала 3,3-4,3 с.
Количество осколков 220–300 шт.
Начальная скорость полета осколков 700 м/с
Площадь разлета осколков 95-96 м. кв.
Радиус убойного действия осколков 8,7 м.
Назначение, боевые свойства и общее устройство ручной осколочной гранаты РГО
Ручная граната осколочная РГО (оборонительная) – предназначена для поражения живой силы противника в наступлении и в обороне. Метать гранату можно из различных положений и только из-за надёжного укрытия или из бронетехники.
РГО разработана на предприятии «Базальт» в конце 1970-х годов. Существенное отличие от аналогичных образцов заключается в оснащении ее датчиком цели и срабатывании при ударе о любую преграду.
Граната состоит из корпуса, заряда взрывчатой смеси, детонационной шашки и запала. Корпус для увеличения числа осколков кроме двух наружных полусфер имеют две внутренние. Все четыре полусферы изготовлены из стали, нижняя наружная имеет наружную насечку, остальные — внутреннюю. В верхней части корпуса манжетой завальцован стакан для запала, при хранении прикрываемый пластмассовой пробкой. Под стаканом в углублении внутри взрывчатой смеси помещена детонационная шашка.
Запал ударно-дистанционного действия (УДЗ применяется также в гранатах РГН) собран в пластмассовом корпусе, состоит из накольно-предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла.
Накольно-предохранительный механизм обеспечивает безопасность в обращении с гранатой. После того, как выдернута чека гранаты, срабатывает механизм дальнего взведения, который взводит запал через 1-1,8 секунды после броска. Датчик цели обеспечивает мгновенное срабатывание запала при ударе о преграду. Дистанционное устройство обеспечивает замедление подрыва после броска на 3,3-4,3 секунды и дублирует датчик цели, если граната попадает в грязь, снег, падает строго «на бок».
Детонирующий узел закреплен в стакане и состоит из капсюля-детонатора и втулки. Сравнительно сложная конструкция запала обеспечивает сочетание безопасности обращения (6 ступеней предохранения) с гарантированным его срабатыванием. Температурный диапазон работы гранаты от -50 до +50 градусов С. Граната РГО носятся в стандартной гранатной сумке по две или в карманах снаряжения.
Боевые свойства оборонительной гранаты РГО
Масса гранаты 530 г.
Дальность броска 20-40 м.
Время горения замедлителя запала 3,3-4,3 с.
Количество осколков 670–700 шт.
Начальная скорость полета осколков 1200 м/с
Площадь разлета осколков 213-286 м. кв.
Радиус убойного действия осколков 16,5 м.
Подготовка ручных гранат к применению
Заряжание гранаты производится по команде «Подготовить гранаты», а в бою, кроме того, и самостоятельно.
Для заряжания необходимо вынуть гранату из гранатной сумки, вывинтить пробку из трубки корпуса и ввинтить запал. Граната готова к броску.
Метание гранат производится по команде, например: «Гранатой — огонь» или «По траншее, гранатой — огонь», а в бою, кроме того, и самостоятельно.
Гранаты в походном положении
с ввинченными пластиковыми пробками
Применение гранат:
Граната для метания берется в руку так, чтобы спусковой рычаг пальцами был прижат к корпусу гранаты. Для применения гранаты необходимо разогнуть усики предохранительной чеки (шплинта с кольцом), удерживая гранату в правой руке (для левшей наоборот) так, чтобы пальцы надёжно прижимали рычаг к корпусу. Перед метанием гранаты, продев, указательный палец левой руки в кольцо чеки, выдернуть чеку.
После выдергивания чеки положение частей запала не меняется, ударник во взведенном положении удерживается спусковым рычагом, который освобождается от соединения с трубкой ударного механизма, но прижимается к ней пальцами руки. Граната может продолжать оставаться в руке сколько угодно долго, т.к. пока не отпущен рычаг, ударник запала не может разбить капсюль.
После выбора момента броска и цели бросить в цель гранату. В этот момент, рычаг под воздействием пружины ударника повернется, освобождая ударник, и с характерным звоном отлетит в сторону. Ударник наколет капсюль и приведёт в действие замедлитель запала – через 3.2 -4.2 сек произойдет взрыв.
Для метания гранаты необходимо:
1. Взять гранату в руку и пальцами плотно прижать спусковой рычаг к корпусу гранаты;
2. Продолжая плотно прижимать спусковой рычаг, другой рукой сжать (выпрямить) концы предохранительной чеки и за кольцо пальцем выдернуть ее из запала;
3. Размахнуться и бросить гранату в цель;
После метания оборонительной гранаты немедленно укрыться. Оружие при этом должно находиться в положении, обеспечивающем немедленную изготовку к действию (в левой руке, в положении «на грудь», на бруствере окопа и т.д.).
Требования безопасности при обращении с ручными гранатами
Боевая граната окрашивается в зеленый цвет (от хаки до темно-зеленого). Учебно-имитационная граната окрашивается в черный цвет. Кроме того, она имеет в нижней части отверстие. Боевой запал окраски не имеет. У учебно-имитационного запала кольцо чеки и нижняя часть прижимного рычага окрашены в алый цвет.
Место для метания боевых гранат, выбирается с таким расчетом, чтобы при метании наступательных в радиусе не менее 50 м, а оборонительных и противотанковых, гранат в радиусе не менее, 300 м не было людей, животных или объектов, которые могут быть поражены осколками гранат. Участок местности, где проводится метание гранат, должен быть обозначен по периметру красными флагами, и указками с соответствующими предупредительными надписями. Кроме того, в необходимых случаях могут выставляться посты оцепления.
Перед метанием боевые гранаты и запалы должны быть осмотрены обучаемым и руководителем. Неисправные гранаты сдаются на склад для уничтожения. Вставлять запал в гранату разрешается только перед ее метанием по команде руководителя.
Для ношения ручных осколочных гранат служит брезентовая сумка на две гранаты с кармашком для запалов. Однако в последние годы в войсках в боевых условиях предпочитают носить гранаты в карманах бронежилетов и различных разгрузочных систем.
Боевые гранаты укупориваются в ящики, по 20 шт. В ящиках гранаты и запалы помещены отдельно в закатанных металлических коробках — «цинках». Для вскрытия коробок в ящике имеется специальный нож. Для предохранения от засорения при хранении и транспортировке, в отверстие для запала гранат ввинчивается пластмассовая заглушка.
Следует оберегать гранаты и запалы от сильных толчков, ударов, огня, грязи, сырости.
boepodgotovka.ucoz.ru
Назначение боевые свойства ручных гранат РГД 5 РГ 42 Ф 1
План-конспект.
Для проведения занятий по разделу огневой подготовке с при-
зывником Р. Сайрамский РВК.
4.01.2002.
Тема 1. Материальная часть АКМ. и ручных гранат.
Занятие 8. Назначение боевые свойства ручных гранат, РГД-5,
РГ-42, Ф-1.
Учебные 1.Назначение боевые свойства гранат.
вопросы: 2.Устройство, принцип и меры безопасности при об-
ращении с гранатами.
Цели и 1.Ознокомить призывников с ручными осколочными
Задачи: гранатами.
2.Рассказать призывникам общее устройство, прин-
цип работы гранаты.
3.Научить призывников меры безопасности при обр-
ащение с гранатоми.
Метод: Показать, рассказать.
Время: 45мин.
Место: Сайрамский РВК.
Учебные
пособия: Учебник НВП.
Материал.
обеспич.: Плакаты, мел, указка.
Ход занятия.
I. Вводная часть — 7мин.
— настроение, рапорт, приветствие.
— опрос по знанием у призывников.
— обьявить тему и цель занятия.
II. Основная часть – 30мин.
Вопрос №1. Назначение боевых свойств гранаты РГД-5,РГ-42,
Ф-1.
Ответ: Ручные гранаты на протяжении многих столетии сос-
тояли на вооружении армии. Они успешно применялись вой-
нами при отражении нашествий неприятеля на нашу землю. В
современном бою ручные гранаты являются надежным средст-
вом поражения противника. На вооружении Вооруженых Сил
Республики Казахстан состоят ручные осколочные гранаты дис-
танционого действия РГД-5, РГ-42, Ф-1 и РГК-3.
Ручные осколочные гранаты предназначены для поражения
осколками живой силы противника. При взрыве граната образу-
ет большое количество разлетающихся осколков, обладающих
энергией, достаточной для поражения живой силы.
Ручные осколочные гранаты особенно эффективны в ближ-
нем бою (при атаке, ведении боя в окопах, населённых пунктах,
лесу, горах, убежищах).
Ручная осколочная граната РГД-5 –граната дистанцион-
ного действия, предназначенная для поражения живой силы
противника в наступлении и в обороне. Она состоит из корпуса
с трубкой для запала, разрывного заряда и запала.
Ручная осколочная граната РГ-42 –граната дистанцион-
ного действия предназначена для поражения живой силы проти-
вника в наступлении и в обороне.Она состоит из корпуса с труб-
кой для запала, металлической ленты, разрывного заряда и за-
пала.
Ручная осколочная граната Ф-1 –граната дистанционного
действия, предназначена для поражения живой силы, преиму-
щественно в оборонительном бою. Метать гранату можно из
различных положений и только из-за укрытия, из БМП (БТР)
или танка. Она состоит из корпуса, разрывного запала.
Вопрос №2. Устройство, принцип работы и меры безопасности
при обращении с гранатами.
Ответ: Подготовка гранаты к броску . Перед метанием грана-
ты (РГД-5, РГ-42 и Ф-1) достать гранату из сумки, и вывинтить
пробку из трубки, на её место ввернуть до отказа запал. Части
ударного механизма запала находятся в следующем положении:
ударник взведён и удерживается в верхнем положении вилкой
спускового рычага, соединённого с трубкой ударного миханиз-
ма предохранительной чекой. Концы предохранительной чеки
разведены и прочно удерживают её в запале.
Перед метанием гранаты РКГ-3 достать её из сумки свинтить
рукоятку,вставить в трубку корпуса запал и навинтить до отказа
рукоятку. Ударник удерживается малыми шариками в корпусе
ударника, сжимая боевую пружину.Корпус ударника от продви-
жения вперёд удерживается большими шариками в трубке с
фланцем. Откидная планка предохранительной чекой соединена
с подвижной муфтой рукоятки и отогнутым концом-с откидным
колпаком, её пружинный конец находится в пазу подвижной
муфты. Концы предохранительной чеки разведены и прочно
удерживают на рукоятки.
В момент отделение гранаты от руки корпус рукоятки под
действием пружины подвижной муфты продвигается к корпусу
гранаты и занимает прежнее(до метание) положение. Откидной колпак под действием своей пружины отходит назад от рукоят-
ки, поворачивает откидную планку и, освободившись от зацеп-
ления с ней, отделяется от рукоятки.
Пружина стабилизатора выталкивает из рукоятки стабилиза-
тор, который под действием проволочных перьев и силы сопро-
тивления воздуха, раскрывается и вытягивает подвижную труб-
ку, при этом освобождаются шарики третьего предохранителя,
удерживающие стержень. Стержень под действием своей пру-
жины выходит из ударника (сработал третий предохранитель) и
освобождает большие шарики, а значит,и корпус ударника.Про-
движению в перёд инерционного грузика и корпуса ударника
припятствуют контрпредохранительная пружина и трение. Ма-
лые шарики, находясь в стенках корпусов ударника и ударника,
не позволяют продвинутся ударнику вперёд.
Меры безопасности. Гранаты переносятся в гранатных сум-
ках.Запалы помещаются в них отдельно от гранат,при этом каж-
дый запал завёртывается в бумагу или ветошь.
Перед укладкой в сумку и перед заряжанием гранаты и запа-
лы необходимо осматривать. Корпус гранаты не должен иметь
глубоких вмятин и глубоко проникшей ржавчины. Трубка для
запала и запал должен быть чистыми, без помятостей и ржавчи-
ны; концы предохранительной чеки должны быть разведены, и
не иметь трещин на загибах. Запалами с трещинами и зелёным
налётом пользоваться нельзя. При переноске гранаты надо обе-регать от толчков, ударов, огня, грязи и сырости. Подмоченные
и загрязнённые гранаты и запалы необходимо протереть и высу-
шить под наблюдением командира; нельзя сушить их около ог-
ня .
III. Заключительная часть – 8мин.
-Напомнить тему и цель занятия
-опрос по пройденной теме.
-отметить лучших.
-дать домашние задание.
Провёл опрос организатор по НВП старший-лейтенант – Азизов Ш.Б.
«Министерство образования РК»
Для проведения занятия с призывниками.
Сайрамский РВК.
ных гранат.
Занятие 8: Назначение боевые свойства ручных
гранат РГД-5, РГ-42, Ф-1.
НВП сш.им.М.Горького.
старший-лейтенант-Азизов Ш.Б.
Выполнил: Русанов. И.А.
«Аксукент 2001»
mirznanii.com
