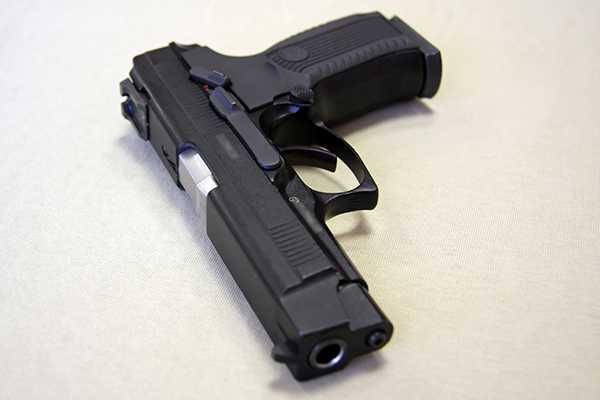

Пистолет «Грач»: технические характеристики и фото

Пистолет «Грач» разработан в конце 2000-х годов под руководством В.А. Ярыгина. Серийный выпуск модели был налажен на Ижевском механическом заводе. Из-за того, что пистолет конструировался в переломный период, его путь в серию оказался довольно долгим. На сегодняшний день «Грач» постепенно вытесняет пресловутый ПМ и становится неотъемлемым атрибутом сотрудников правоохранительных органов и вооруженных сил Российской Федерации. В данной статье будут рассмотрены история и технические характеристики пистолета «Грач».

Историческая справка

Работы по созданию нового пистолета начались еще в 1991 году, когда Министерством обороны СССР были сформулированы основные пункты технического задания. Новое оружие должно было стать достойной заменой легендарного, но уже устаревшего пистолета Макарова, который на тот момент использовался в качестве табельного оружия в большинстве силовых структур.

Конструкторские работы проводились сразу на нескольких предприятиях. Среди них были: Ижевский оружейный завод, Климовский институт точного машиностроения и два тульских конструкторских бюро при оружейных заводах. Проекту было дано название «Грач».

В процессе разработки было создано три пистолета под патроны:

  • ПММ.
  • 7,62*25.
  • 9*18 ПМ.

К тому времени СССР прекратил свое существование, поэтому дальнейшее развитие проекта курировало Минобороны РФ. Тогда же в проектном задании появилось дополнительное требование – переделать пистолет «Грач» под патрон 9*19 «Парабеллум». Одним из достоинств оружия с таким патроном была перспектива экспорта.

Исходя из требований стандартов, была создана российская версия боеприпаса, получившая обозначение 7Н21. В конструкции предложенных пистолетов был проведен ряд доработок. Из-за слабого финансирования на это ушло практически шесть лет. Сравнительные испытаний предложенных вариантов оружия проходили в 1998-1999 годах.

Итоговую победу одержал пистолет Ярыгина (ПЯ), сконструированный в Ижевске. В 2000 году его признали пригодным для серийного выпуска и применения в качестве табельного оружия силовых структур. С 2003 года пистолет Ярыгина «Грач» (внутризаводской код МР-443) состоит на вооружении ряда войск РФ. В настоящее время продолжается замена устаревших ПМ на новые ПЯ. Все боевые и спортивные модификации оружия производятся на том же Ижевском заводе.

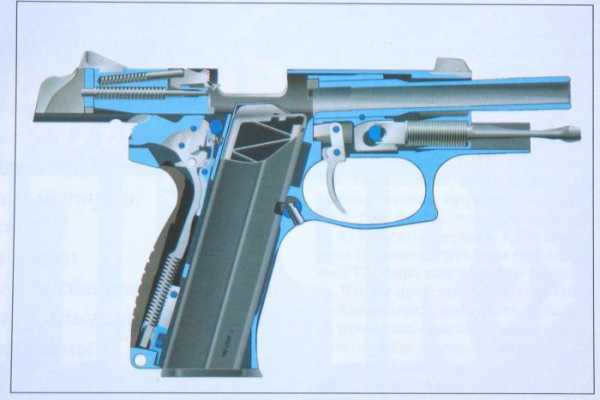

Схема работы

Назначением пистолета ПЯ «Грач» является поражение различных целей с дистанции до 50 метром. Использование патрона калибром 9 мм позволяет ему пробивать бронежилеты моделей Ж-81 и Ж-86-2 на расстоянии не более 25 метров.

Механика пистолета работает за счет энергии, накопленной во время движения затвора назад. В момент выстрела пороховые газы выполняют две функции:

  • Выбрасывают пулю через ствол.
  • Двигают затвор назад через донце гильзы.

Примечательной чертой механики этого пистолета является применение ствола с коротким ходом.

Обратный ход затвора происходит благодаря возвратной пружине, работающей на сжатие. Она закрепляется на отдельном штоке под стволом. Соединение затвора со стволом реализовано с помощью муфты, которая установлена на переднюю кромку окна отражателя гильз. Пистолет «Грач» состоит из 29 деталей. Благодаря довольно простой и незатейливой конструкции, неполная разборка оружия производится без специальных инструментов, не требует специфических навыков.

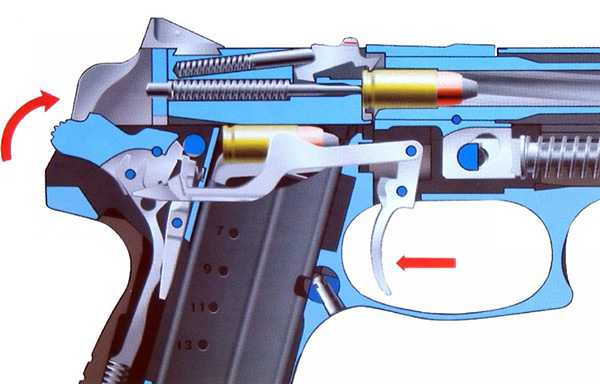

Механизм пистолета работает в такой последовательности:

  1. При нажатии стрелком на спусковой крючок, курок снимается с шептала и приводит ударник в действие.
  2. Ударник бьет по капсюлю, воспламеняя его.
  3. Пуля выбрасывается по каналу ствола, а затвор двигается в противоположном направлении, увлекая за собой и ствол.
  4. Преодолев короткий ход, ствол разъединяется с затвором, который продолжает движение далее и сжимает собственную возвратную пружину. Разъединение деталей осуществляет с помощью отдельного кулачка на корпусе муфты.
  5. Пустая гильза остается в затворе до тех пор, пока она не вступит в контакт отражателем, что происходит, прежде чем затвор достигнет конечной точки.
  6. Находясь в задней точке, затвор воздействует на курок и начинает двигаться обратно благодаря возвратной пружине. При этом он забирает патрон из магазина и направляет его в патронник, установленный на тыльной стороне ствола. В определенный момент происходит контакт затвора со стволом, и они вместе продолжают движение до крайнего переднего положения.
  7. Канал ствола запирается и пистолет готов к следующему выстрелу.

Для обучения приемам сборки/разборки пистолета Ярыгина была разработана серия плакатов, на которых доходчиво изображены все необходимые манипуляции с оружием. По этим плакатам материальную часть пистолета изучают в военных училищах и на курсах по повышению квалификации работников силовых структур.

Особенности модели

Благодаря использованию мощных боеприпасов, конструкторам удалось увеличить дальность прицельной стрельбы оружия (по сравнению с пистолетом Макарова). В руководстве по эксплуатации ПЯ указывается, что при стрельбе с дистанции 25 метров рассеивание пуль не должно превышать 150 мм. Силу отдачи и амплитуду смещения ствола от оси прицеливания в момент выстрела удалось снизить до вполне приемлемых показателей. Для увеличения точности огня и долговечности оружия внутренняя поверхность ствола была покрыта хромом. По своим тактико-техническим и эксплуатационным характеристикам, пистолет «Грач» превзошел ПМ.

Магазин

ПЯ оснащался магазинами двух типов. Первые партии обойм имели 17-патронную укладку. С 2004 года количество снарядов в магазине — 18. Благодаря удобной смене обойм опытный стрелок может произвести до 35 выстрелов в минуту.

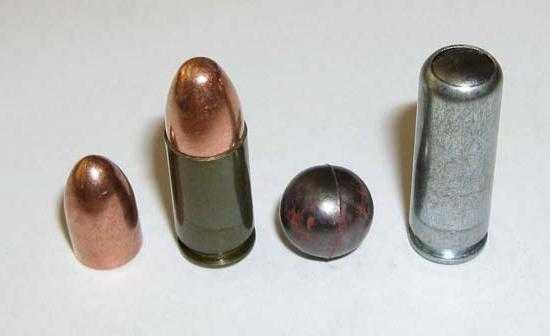

Типы пуль

Для стрельбы из пистолета Ярыгина «Грач», могут использоваться два вида пуль:

  • Со стандартным сердечником, выполненным из углеродистой стали. Патрон с такой пулей называется 7Н21.
  • С твердосплавным сердечником, обладающим повышенной пробивной способностью. Патрон в таком исполнении получил наименование 7Н31.

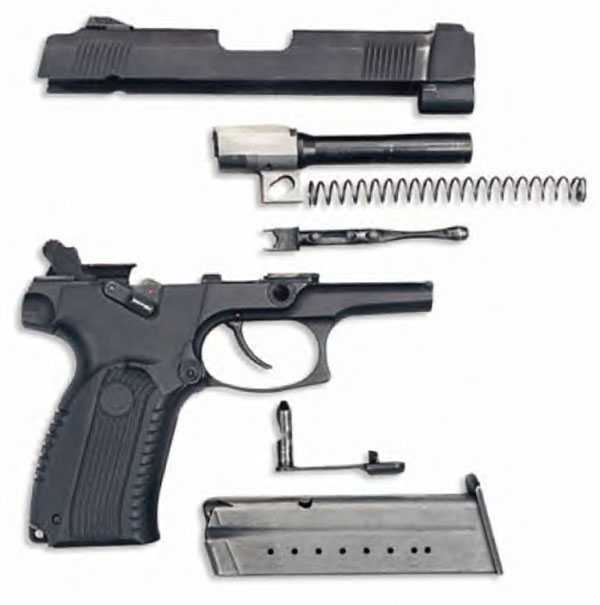

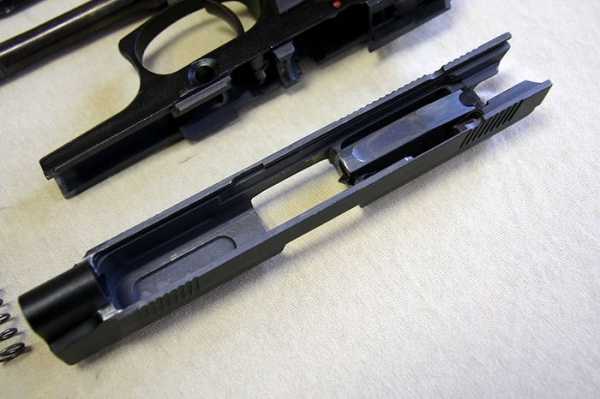

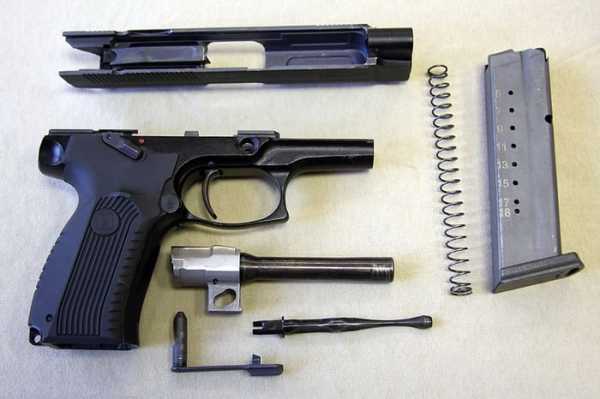

Разборка-сборка

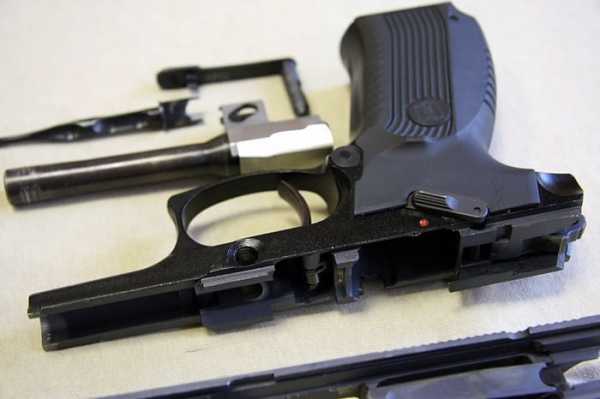

Разборка пистолета ПЯ может быть частичной или полной. Первый вариант используется для осмотра, чистки и смазки оружия. Полная разборка необходима для очистки пистолета от сильных загрязнений, смены смазки и ремонта. Обычно она производится после длительной эксплуатации оружия в тяжелых условиях.

При разборке производитель рекомендует соблюдать такие правила:

  1. Прежде чем приступить к работе, необходимо детально изучить устройство изделия.
  2. При разборке не стоит применять сильных ударов и излишних усилий.
  3. Проводить данную операцию стоит на чистой подстилке, укладывая отдельные детали в порядке демонтажа.
  4. По окончании сборки нужно проверить правильность работы оружия без боевых патронов.
  5. Слишком часто разбирать пистолет не рекомендуется.

Технические характеристики

Основные тактико-технические параметры модели:

  1. Вес оружия с пустым магазином – 950 г.
  2. Общая длина – 198 мм.
  3. Длина ствола – 112,5 мм.
  4. Высота – 145 мм.
  5. Ширина – 38 мм.
  6. Количество нарезов ствола – 6 шт.
  7. Начальная скорость пули – 465 м/с.
  8. Прицельная дальность – 50 м.
  9. Тип прицела – открытый.
  10. Принцип работы – отдача ствола с коротким ходом.

Огнестрельные модификации

На основе боевого пистолета «Грач» выпускается коммерческая модификация, получившая обозначение МР-446 «Викинг». Главным отличием этого оружия от базового варианта является использование пластиковой рамы, позволяющей значительно облегчить вес изделия. «Викинг» оснащается магазином на 18 патронов. У него есть также спортивная версия, которая получила другой прицел и обойму на 10 боеприпасов. На сегодняшний день завод-изготовитель производит модернизированную спортивную версию Viking-M (МР-446С), которая получила планку Пикатинни и прицел от пистолета «Глок».

Для стрельбы травматическими боеприпасами калибра 10*23 была разработана версия «Винтук». Внешне она отличается от боевого пистолета рамой, которая изготавливается из синего пластика. Оружие получило 16-зарядный магазин. Кроме того, для стрельбы боеприпасами .45 Rubber в 2010 году была создана еще одна травматическая модификация «Грача» получившая наименование МР-353.

Травматический пистолет предназначен для учебно-тренировочной стрельбы и активной самообороны. Его устройство отличается от боевого варианта тем, что в основе механики лежит свободный тип отдачи затвора. Ствол у этого пистолета является несъемным. Как и в других травматических пистолетах, он имеет два вваренных «зуба», предотвращающих использование боевых патронов. При выстреле резиновая пуля разрезается этими «зубами» и продолжает движение. Если с такого оружия выстрелить металлической пулей, это может привести к серьезным поломкам.

Пневматические модификации

На основе внешнего облика пистолета создаются также его газобаллонные версии. Наибольшую известность среди них получила модель МР-665К, которая была разработана и пущена в серию на Ижевском механическом заводе, равно как и ее прообраз. Взглянув на фото пистолета «Грач» в газобаллонном исполнении, его очень сложно отличить от оригинала. Эта версия выпускается для развлекательной и тренировочной стрельбы. В качестве боеприпасов используются свинцовые пули «Диаболо» помещенные в 8-зарядный барабан, или стальные 4,5-миллимтеровые шарики, отсек для которых расположен в корпусе фальш-ствола.

В движение боеприпасы пневматического пистолета Ярыгина «Грач» приводятся за счет энергии сжатого углекислого газа, 12-грамовые баллон с которым помещается в рукоять. Такого баллона хватает примерно на 150 выстрелов. Ударно-спусковой механизм модели устроен таким образом, что он позволяет вести стрельбу как самовзводом, так и с предварительны взведением курка.

Пневматический пистолет «Грач» Ижевского завода имеет 13-миллимтеровый фальш-ствол, который полностью имитирует аналогичную деталь боевого оружия. Эта особенность обусловлена интеграцией в него бункерного магазина, в который вмещается порядка сотни стальных шариков. Их бесперебойная подача обеспечивается при любом углу наклона пистолета.

Кроме российской версии, популярностью пользуются и зарубежные газобаллонные модели, к примеру, пистолет «Глетчер Грач».

Помимо пневматических версий ПЯ на рынке представлено множество страйкбольных модификаций от разных производителей. Страйкболом называется военно-тактическая игра, участники которой сражаются друг с другом посредством специального оружия, стреляющего пластиковыми пулями. Принцип действия таких пистолетов основан на использовании энергии электрических приводов. Страйкбольный пистолет «Грач» скорее напоминает пневматическую, нежели боевую версию.

Слабые стороны

На этапе утверждения модели специалисты отмечали, в основном, достоинства нового оружия. По мере нарастания опыта эксплуатации пистолета «Грач», с характеристиками которого мы с вами познакомились, стали проявляется его отрицательные стороны. Многие сотрудники специальных подразделений МВД после боевого использования ПЯ раскритиковали его форму. По их словам, из-за угловатой и широкой рукояти оружие не достаточной удобно сидит в руке. Среди эксплуатационных недостатков отмечаются острые кромки магазина, который часто для удобства стачивают с помощью напильника. Критике подвергся также магазин, который нужно полностью вынимать из рукояти для проверки его состояния.

Если перечисленные выше особенности простительны, то прихват гильз в момент работы автоматики оружия является настоящей проблемой. Справедливости ради стоит отметить, что этот недостаток фиксировался короткое время и только при использовании тех патронов, которые были произведены в Барнауле. Причиной проблемы была недостаточно точная геометрия гильз. В настоящее время об этом недостатке уже забыли.

Еще одной важной проблемой в конструкции пистолета Ярыгина является отсутствие возможности безопасного снятия курка со взвода. Ручное снятие предохранителя, отнимающее драгоценные секунды, для современного оружия считается дурным тоном, как и ресурс всего 4000 выстрелов. Кнопка фиксатора обоймы также подверглась критике. Она расположена таким образом, что нажатие может непроизвольно произойти в любой момент.

Аксессуары и дополнительное оборудование

Официально, Пистолет «Грач», фото которого дает наглядное представление об этом оружии, оснащается съемной планкой Вивера. На нее можно крепить различные вспомогательные устройства: прицелы, фонари, лазерные указки и прочее. У моделей, выпущенных после 2011 года, под стволом имеются креплениям для установки фонаря со встроенным лазерным целеуказателем. Фонарь крепится на стандартную планку Пикатинни. Штатного глушителя, который подходил бы для пистолета ПЯ «Грач», пока не существует.

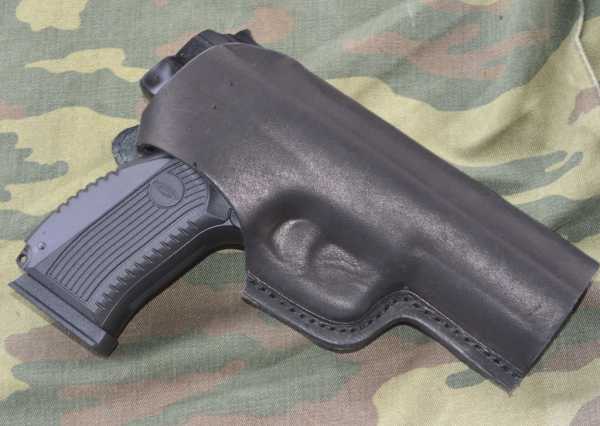

Для повседневного ношения используется специальные кобуры, выполненные из толстой кожи. На них имеется чехол для дополнительной обоймы. В качестве опции для транспортировки пистолета могут использоваться пластиковые кобуры. На рынке такие изделия представлены сразу несколькими вариантами от разных производителей. Для скрытой переноски оружия могут применяться различные схемы крепления кобуры – наплечная, поясная, для ношения за спиной и прочие. Здесь стоит отметить, что большой вес и крупные габариты ПЯ делают его скрытое ношение не очень комфортным.

Для хранения оружия в сейфе выпускается специальная пластиковая подставка. Она имеет штатные места для пистолета, двух обойм и набора патронов (36 или 42).

Заключение

Несмотря на некоторые очевидные недостатки пистолета «Грач», технические характеристики которого мы предоставили в полном объеме, эксперты считают, что у него большое будущее. Для Ижевского механического завода эта модель стала серьезным шагом вперед, как и для всей российской армии. Благодаря постоянной доработке пистолета и патронов, боевые и эксплуатационные характеристики оружия постоянно улучшаются. Конструкторы «Грача» надеются, что их детище станет верным спутником российских силовиков и сможет достойно заметить легендарный пистолет Макарова.

fb.ru

«Грач» (пистолет). Пистолет Ярыгина «Грач» :: SYL.ru

Пистолет еще с самых давних времен является личным оружием, которое предназначено для поражения врага либо противника на очень маленьких дистанциях. В среднем показатель дальности варьируется в пределах от 50 и до 70 метров. Практически все современные пистолеты — самозарядные. Для осуществления стрельбы используются патроны с пулями, обладающими тупым концом. Самые распространенные калибры, которые используют боевые пистолеты — калибры от 7,62 и до 11,43 мм. Стандартный боевой пистолет обладает массой 0,73-1,1 кг. Скорострельность боевых пистолетов 14-40 выстрелов в единицу времени. Все характеристики в сумме дают отличные боевые характеристики: начальную скорость полета пули 250-420 м/с и прицельную дальность 50-70 м. Одним из таких является «Грач» — пистолет, обладающий очень богатой историей и не меньшей популярностью.

Грач

Пистолет Ярыгина — это современное оружие, которое способно вызвать очень большое количество споров. Многие эксперты говорят о нем как о хорошей замене пистолета Макарова. Но есть и те, кто говорят об оружии как крайне ненадежном и совсем непригодном, чтобы использовать его в качестве вооружения в полиции или армии. В этой ситуации можно было сказать о том, что сколько людей, столько же существует и мнений, но это не тот случай. Дело в том, что большая часть плохих отзывов об этом пистолете основана не на личном опыте использования, а на том, что раньше кто-то сказал или же прочитал чье-то отрицательное мнение. Последнее время критика оружия, выполненного отечественными заводами, вошла в моду, и из-за этого сформировалось такое мнение. Пистолет Ярыгина травматический ломает все стереотипы об отечественном оружии как о боевой единице.

История создания

Для того чтобы лучше познакомиться с пистолетом, стоит рассмотреть историю его создания. Еще в 1990 году был объявлен конкурс Министерством обороны на создание совершенно нового оружия, которое могло бы заменить пистолет Макарова, который уже стоит на вооружении. Макаров — отличный пистолет, цена которого довольно низкая, он характеризуется простотой и высокой надежностью. Замена необходима была потому, что ПМ использует не совсем удобные по передовым меркам боеприпасы — 9*18. Это практически и стало главной причиной для разработки совершенно нового образца. С учетом не очень хорошего времени, данный конкурс был растянут практически на 10 лет. Пистолет Ярыгина «Грач» был представлен еще в далеком 1993-м году, но вот конкурс он выиграл только в 2000. Уже в 2003-м году «Грач» был принят на вооружение в армии, так как использовал совершенно новые боеприпасы 9*19. «Грач» — пистолет, который отлично себя зарекомендовал на вооружении в армии, и в результате этого в конце 2008 МВД также изъявило особое желание получить это оружие себе на вооружение.

Массовое производство началось только в 2011 году, это является неким подтверждением тех проблем, которые требовали столько времени, чтобы их решить и устранить все несоответствия. Это была практически новая эра, которую открыли пистолеты российского производства. Кроме пистолета Ярыгина, который поставляется для армии и милиции, который после конкурса получил всем известное название — пистолет ПЯ «Грач», существует еще несколько аналогов. К примеру, в России существует вариант под названием «Викинг», это немного модернизированный пистолет Ярыгина травматический, который был удостоен обозначения МР-446. С похожим названием был создан и спортивный вариант, который маркировался как МР-446С. Главное отличие спортивного варианта — это существенно ослабленная конструкция, из-за которой возможно использование только стандартного патрона 9*19. Есть и несколько травматических и пневматических вариантов.

Характеристики ПЯ

Пистолет ПЯ «Грач» обладает цельнометаллической конструкцией. Благодаря такой компоновке обеспечивается очень высокая прочность и невероятная долговечность, что в боевых условиях играет очень важную роль. Но есть и минус такой конструкции — она увеличивает массу, а также снижает технологичность изготовления такого оружия. В качестве автоматики пистолет Ярыгина «Грач» применяет некую энергию отдачи, при этом ствол обладает очень коротким откатом, при довольно жестком его запирании. Расположение курка — открытое. Прицел пистолета, а также его приспособления лишены каких либо возможностей для регулирования. Ниже приведено строение пистолета, как раз на картинке можно увидеть небольшой ход затворной рамки, что является отличительной чертой данной модели.

Ударно-спусковой механизм

Стоит отметить, что был использован ударно-спусковой механизм двойного действия. Запирание канала в стволе во время выстрела осуществляется за счет скоса затвора на один упор муфты. В то время как перемещение ствола во время отпирания либо запирания выполняется в результате взаимодействия специального фигурного паза, который расположен на нижнем выступе, и обладает специальным замыкателем. Возвратная пружина в ударном механизме вместе с направляющей располагается в нижней части ствола. На самом затворе присутствует специальный указатель, который говорит о наличии патрона внутри патронника, эту роль выполняет небольшой выступ на сбрасывателе. В качестве предохранителя установлен механически управляемый флажок. Если включить предохранитель — блокируются определенные части ударного механизма (затвор, спусковой крючок, шептало, курок). Курок может блокироваться как при взведенном, также и в спущенном состоянии. Для удобства использования защелка магазина располагается на рукояти, размещена напротив спусковой скобы, она может быть установлена как с левой так и с правой стороны, при необходимости может быть двухсторонней. На пистолетах, которые были более позднего производства, был изменен прицел, вдобавок к нему были добавлены специальные насечки в передней части кожуха и на затворе. На картинке изображен основной принцип подачи патронов в пистолете Ярыгина.

Одним минусом является нерегулируемый прицел. Прицеливание осуществляется за счет выставления в одну линию трех точек. Пистолет «Грач», технические характеристики которого гораздо лучше, чем его соклассников, обладает прицельной дальностью в 50 м. При необходимости возможна установка дополнительного регулируемого прицела, обладающего дальностью от 25 м и до 100 метров. Для улучшения эргономичности была создана пластиковая рукоять со специальными накладками из резины.

Если не углубляться в детали, то можно сказать, что пистолет является довольно эргономичным, надежным, а также удобным. Спуск, в отличие от соклассников, по праву считается очень мягким.

Патроны

«Грач» — пистолет, который использует патроны 9*19 мм, так называемый Парабеллум. Стоит отметить, что работать пистолет может как с отечественными боеприпасами, так и с изделиями западного производства. Отдельные модели, которые были созданы в качестве травматического оружия, используют патроны с резиновыми пулями.

Помимо всех превосходных параметров такой пистолет Ярыгина «Грач» имеет небольшой ряд недостатков. В том случае если необходимо производить стрельбу с использованием отечественных патронов 9*19 мм маркировки 7Н21, а после этого брать армейские патроны 9*19, которые стоят на вооружении НАТО, то при замене боеприпасов существует необходимость заново пристреливать пистолет. Стоит отметить, что и качество отделки, и технологичность изготовления пистолета, самых первых его моделей, довольно сильно уступала похожим армейским аналогам, которые были произведены импортными компаниями.

Модификации пистолета Ярыгина

Самозарядный пистолет конструкции Ярыгина имеет несколько модификаций:

— МР-446, имеющий название «Викинг», — это вариант, который в основном идет в качестве экспортного образца.

— МР-446С — тот же «Викинг», только это спортивная модификация пистолета Ярыгина.

— МР-655К — пневматический пистолет «Грач».

— МР-353 — травматический вариант пистолета ПЯ.

Практика показала, что пистолеты, которые были выполнены по конструкции Ярыгина, обладают отличными характеристиками и являются практически универсальным оружием, чтобы осуществить самые разнообразные задачи, необходимые для достижения цели.

«Грач»- пистолет для страйкбола

С недавних пор некоторые страйкбольные организации стали получать очень большое количество пистолетов «Грач» отечественного производства, которые адаптированы специально для этих целей. Страйкбольный пистолет «Грач» начали поставлять в российские магазины, только был маленький нюанс, вся партия была без блоубэка, необходимого для установки баллонов СО2. Производитель обещает исправить эту проблему, но вот будет ли там присутствовать полный ход затвора — никто ничего не говорит. Самое первое, что бросается в глаза после приобретения — это масса изделия. Пистолет глетчер «Грач» довольно тяжелый, как для своих габаритных размеров. Вес без баллончика для СО2 а также шаров составляет практически килограмм (960 гр.).

Материал, который был использован при производстве — сплав алюминия, если быть более точным, то силумин. Накладки на рукоять сделаны из полимерного материала. На месте, где располагаются оригинальные маркировки завода-изготовителя (ИЖМАШ), на пластике было выдавлено небольшое клеймо компании, которая изготовила версию для страйкбола. На рамке также присутствует маркировка, нанесенная при помощи лазерной технологии. Все надписи и клеймо к боевым образцам абсолютно никакого отношения не имеют.

Особенности конструкции пистолета для страйкбола

В пистолете Ярыгина установлена длинная скоба, которая по функционалу в точности копирует боевой вариант. Благодаря тому что она очень удобно расположена, ее можно использовать практически в любом положении, и при этом уровень удобства не зависит от длины большого пальца стрелка. Двусторонний предохранитель, который установлен так же, как и в боевом, обладает таким же функционалом. При включенном состоянии он блокирует осуществление нажатия на спусковой крючок. Для переключения между режимами необходимо обладать некой сноровкой, так как ход переключателя достаточно тугой, и не всем с первого раза поддается. Пружина установлена в кнопке фиксации тоже очень тугая. В этом случае стоит отметить, что для ее нажатия нужно прикладывать больше усилий, но, с другой стороны, практически полностью исключено нажатие в кобуре. Благодаря такому не очень хитрому ходу владелец при движении не потеряет магазин. Для стрельбы применяются небольшие емкости с газом, что и служит неким источником энергии. Эти баллоны установлены непосредственно внутри магазина.

Результат модернизации

Очень интересный факт в том, что «Грач» — пистолет, в котором отсутствует второй стволик. Внутренняя поверхность основного ствола практически идеально отполирована, диаметр его равен 6,08 мм. У самого основания ствола располагается специальное уплотнительное кольцо, выполненное из резины. Оно способствует предотвращению утечки газа во время осуществления выстрела. Такое технологическое исполнение обеспечило пистолет необходимой точностью. Уровень точности может увеличиваться в результате применения довольно тяжелых шаров весом 0,28 гр. Мощность позволяет использовать столь серьезные снаряды. Из-за того что был использован СО2, а также из-за отсутствия отдачи получился пистолет с мощностью 140 м/с при использовании шаров весом 0,20 гр. Так как в этом исполнении отсутствует хоп-ап, прицельная дальность осталась небольшой — в пределах от 30 до 50 метров. Это стандартное значение для соклассников. Ниже приведена схема установки баллона в магазине, благодаря такой установке достигаются высокие технические характеристики пистолета.

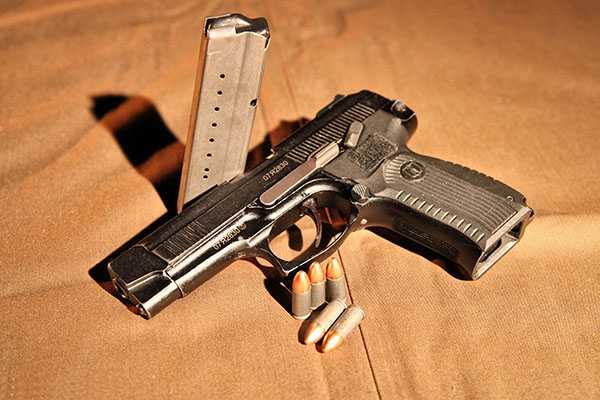

Магазин пистолета

Из-за того, что у пистолета очень высокая мощность, но при этом отсутствует хоп-ап, дальность небольшая, и получается что стрельба осуществляется на стандартное расстояние, но при этом цели гораздо больнее. С таким вылетом пули не пустят в здание, то есть закрытые страйкбольные площадки не для ПЯ. Одно из решений — отстрелять несколько магазинов, для того чтобы в результате получить необходимую мощность, только тогда можно присоединиться к соревнованиям в здании. Магазин у пистолета «Грач» является полноценным, т.е. баллончик с газом устанавливается непосредственно в него, а не как у остальных — в рукоять. С одной стороны, это плюс, но также для некоторых это является и минусом. Полноценный магазин гораздо удобнее при перезарядке, но, с другой стороны, ресурс одного баллончика позволяет отстрелять около 180 шаров. Исходя из этого, можно сказать, что гораздо проще вставить баллон и заряжать пистолет узкими обоймами, чем снаряжать магазин, который заряжен газом, необходимым количеством шаров для продолжения стрельбы. Но все же пистолет, цена которого гораздо ниже, чем такие же образцы западного производства, имеет отличное соотношение стоимости и качества. Скорость пули при первом вылете равна в среднем 139-142 м/с. После проведения 60-го выстрела первоначальная скорость пули начинает падать, уже на 80-м выстреле скорость равна 120 м/с. Газа одного баллона хватит где-то еще на 5-6 магазинов, но скорость упадет до 80 м/с. Небольшим минусом является однорядность магазина, в результате этого вместительность составляет только 15 шаров.

Итог

В качестве некоего вывода можно сказать, что пистолет ПЯ «Грач» — отличное решение для любителей страйкбола, что касается боевых аналогов – тут очень сложно рассуждать, так как их еще не очень много, да и не было очень серьезных испытаний, которые сказали бы что-то о характеристиках изделия. Одно можно только сказать: боевой «Грач» — отличная замена старенькому ПМ.

www.syl.ru

Пистолет Ярыгина (Грач МР-443) — ТТХ и особенности конструкции ПЯ

В начале 90-х годов Министерство обороны СССР объявило конкурс на новый боевой пистолет, технические характеристики которого должны были превосходить показатели 9 мм пистолета Макарова. Программа создания нового армейского пистолета получила кодовое название НИОКР «Грач».

В 2000 году победителем конкурса стал боевой образец пистолета системы Ярыгина, он и был рекомендован как основное короткоствольное вооружение армии Российской федерации. Одновременно с пистолетом был создан и новый патрон, превосходящий по останавливающему и пробивному действию отечественные патроны 9х18.

Массовый выпуск ПЯ (под наименованием «Грач» МР-443) был налажен в 2011 году.

Сегодня самозарядный пистолет Ярыгина 6П35 (индекс ГРАУ) серийно производится на Ижевском механическом заводе и массово поступает на вооружение специальных подразделений МВД России, Вооруженных Сил, внутренних войск.

Схема работы и технические характеристики ПЯ

Пистолет Ярыгина использует автоматику, основанную на использования энергии отдачи затвора при жестком запирании ствола и его коротком ходе. При работе пистолета сцепление ствола с затвором происходит с помощью муфты передней поверхностью окна для отражения гильз, расцепление проходит с помощью кулачкового паза на муфте.

Пистолет Ярыгина относится к личному оружию защиты и нападения, использует 9 мм патроны с пулей повышенной пробиваемости и пригоден для поражения целей на дистанции до 50 м. Стрельба ведется одиночными выстрелами.

Основные ТТХ пистолета Ярыгина «Грач»:

  • габаритные размеры (длина/ширина/высота), мм — 198/38/145;
  • вместимость магазина, шт — 18;
  • длина ствола, мм — 29,7;
  • масса, кг — 0,95.

Различные вариации пистолета Ярыгина

Боевой пистолет Ярыгина стал основой для нескольких гражданских модификаций :

  • пневматический газобаллонный пистолет МР-655К калибра 4,5 мм;
  • травматический пистолет МР-472 «Винтук» под патрон 10 х 23 мм;
  • травматический пистолет МР-353 с патроном травматического действия .45 Rubber;
  • спортивный пистолет с пластиковой рамой MP-446C «Викинг».

Самый известный пневматический пистолет МР-655К разработан на Ижевском механическом заводе и полностью воспроизводит внешний вид и устройство ПЯ «Грач». Его назначение — развлекательная и тренировочная стрельба. Для нее применяются свинцовые пули типа Диаболо (барабан вмещает 8 пуль) либо сферические стальные шарики «ВВ» диаметром 4,5 мм. 12-граммовый газовый баллончик с углекислотой позволяет производить до 150 выстрелов. Устройство ударно-спускового механизма МР-655К позволяет вести стрельбу как с предварительным взведением курка, так и самовзводом.

У газобаллонного ПЯ МР-655К особенный, имитирующий боевой фальш-ствол с весьма солидным диаметром в 13 мм. Такая особенность объясняется наличием специального бункерного магазина под стальные шарики. Его емкость составляет 100 шариков ВВ калибра 4,5 мм. Подаватель шариков имеет оригинальную конструкцию и обеспечивает их бесперебойную подачу при любом положении пистолета.

Базой для создания травматического МР-353 послужил спортивный самозарядный МР-446 «VIKING». Его назначение — активная самооборона, тренировочная стрельба. Устройство травматической версии отличается от боевой тем, затвор использует свободный тип отдачи. Ствол пистолета несъемный и закреплен в затворе. В нем также выполнены две вварные преграды, не позволяющие стрелять боевыми патронами.

Травматический МР-353 оборудован предохранительным механизмом флажкового типа, который обеспечивает безопасность при обращении с пистолетом. При его включении блокируются шептало, затвор и курок как в спущенном, так и во взведенном положении.

Ударно-спусковой механизм двойного действия МР-353 имеет открытый курок. Это позволяет вести стрельбу с предварительным взводом курка либо с самовзводом. Прицельные приспособления модели — открытого типа и не подлежат регулировке. Для ориентировки при плохой видимости на целик прицела и мушку нанесены белые точки.

Особенности разборки-сборки ПЯ

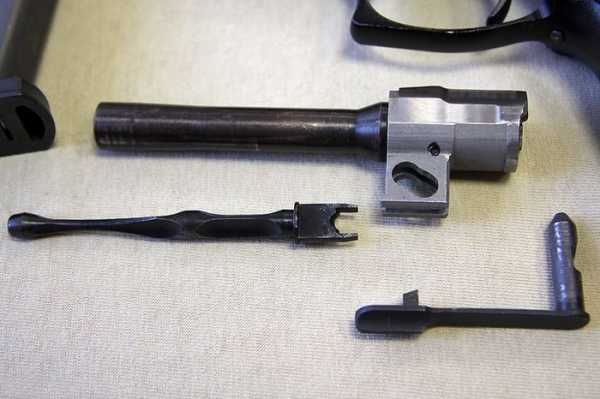

Разборка пистолета Ярыгина может быть частичной или полной. Неполная разборка производится для осмотра, смазки и чистки пистолета. Полная — для чистки при сильном загрязнении, смене смазки, ремонте, после нахождения под снегом, дождем.

Частичная и полная разборка проводятся строго в определенной последовательности и при соблюдении правил:

  • предварительное детальное изучение устройства пистолета;
  • разборка ведется на чистой подстилке;
  • не применять сильных ударов и излишних усилий;
  • механизмы и детали класть в порядке разборки;
  • по окончании сборки проверить ее правильность.

Следует помнить, что не следует производить слишком часто полную разборку пистолета.

Массогабаритные макеты ПЯ

У коллекционеров и просто любителей короткоствольного оружия массо-габаритные макеты различных модификаций пистолета Ярыгина пользуются особенным спросом. ММГ стрелкового оружия представляет из себя настоящее оружие, выведенное из состояния боевого таким образом, что полностью исключается возможность боевого выстрела. Достигается это путем приведения в нерабочее состояние его основных частей, внесение в них конструктивных изменений.

ОАО «Ижевский машиностроительный завод» производит массогабаритный макет (ММГ) 9 мм ПЯ системы «Викинг». Это полная копия пистолета, которая внешне, конструктивно, функционально и по массе идентична действующему боевому образцу. Его отличительной чертой является полная деактивация (невозможность боевой стрельбы) за счет определенных конструктивных доработок (пропилен или рассверлен ствол, запилен магазин, отсутствует ударник, заварен казенник). ММГ ПЯ «Викинг» может выполнять:

  • взведение курка и перевод флажка предохранителя в положение ПР/ОД;
  • отсоединение коробчатого магазина;
  • имитацию досыла патрона в патронник;
  • срабатывание ударно-спускового механизма при нажатии на спуск.

Возможна неполная разборка и сборка макета.

Затвор у макета выполняется из углеродистой стали, рамка из ударопрочного полимера, а ствол из нержавеющей стали, материалом рамки служит полимер. УСМ ММГ пистолета «Викинг» двойного действия имеет открыто расположенный курок. Предохранитель двухсторонний, неавтоматический, располагается на рамке. При включении блокирует затвор, курок и шептало. Прицельные приспособления регулируемые или фиксируемые спортивного типа, целик размещен на затворе в пазу типа «ласточкин хвост».

ММГ «Викинг» подходит не только для любителей коллекционного оружия, но и для тренировок и обучения навыкам безопасного пользования оружием (за исключение стрельбы). По нему прекрасно можно изучать материальную часть пистолета, учиться его правильной разборке и сборке.

На базе ММГ пистолета Ярыгина выпускается учебно-тренировочный «лазерный пистолет» ЛТ-110ПЯ с излучателем ЛТ-510 с импульсным режимом работы и видимым красным лучом. Производится он в Санкт-Петербурге на ООО «Лазертрейд».

Видео о пистолете Ярыгина

militaryarms.ru

Пистолет Ярыгина ПЯ (МР-443 «Грач»)

Пистолет Ярыгина ПЯ (МР-443 «Грач») конструкции Владимира Александровича Ярыгина был создан на Ижевском механическом заводе в соответствии с тактико-техническим заданием конкурса на новый пистолет для армии и правоохранительных органов, получившим название «Грач». ТТЗ было сформулировано в январе 1991 года и в дальнейшем неоднократно менялось. Работы по проектированию нового оружия были начаты в 1993 году.

Пистолет Ярыгина ПЯ (МР-443 «Грач») — видео

Вместе с пистолетом разрабатывался и новый патрон, который должен был превзойти по пробивному и останавливающему действию пули как отечественный 9×18, так и натовский 9×19 патроны. Решено было остановиться на усовершенствовании патрона 9×19 (9mm Parabellum). Автоматика работает по схеме использования отдачи при коротком ходе ствола. Запирание осуществляется при помощи снижающейся казенной части ствола, входящий своим прямоугольным выступом, расположенным над патронником, в окно для выброса стреляных гильз затвора-кожуха. Снижение происходит при взаимодействии наклонной поверхности внутреннего паза в приливе казенной части ствола с осью затворной задержки. Рама и затвор-кожух изготавливаются из углеродистой стали, а ствол – из нержавеющей.

Ударно-спусковой механизм куркового типа, двойного действия с автоматической постановкой курка на предохранительный взвод. Открыто расположенный курок с боков закрыт тыльной частью затвора-кожуха для предотвращения зацепления курка при извлечении оружия за одежду или элементы снаряжения стрелка. Усилие спуска при работе в режиме самовзвода составляет 5,8 кг, а с предварительным взведением курка – 2,6 кг. Такие величины являются оптимальными для армейского оружия, обеспечивая достаточную безопасность в обращении с заряженным пистолетом. Рычаги двухстороннего флажкового предохранителя размещены по обеим сторонам рамы, над рукояткой. При включении блокируется курок в любом из его положений, спусковой крючок, шептало и затвор-кожух. Рычаг затворной задержки расположен с левой стороны рамы. Выбрасыватель является также указателем наличия патрона в патроннике.

Защелка магазина, размещенная с левой стороны рамы, в основании спусковой скобы, может быть легко переставлена на правую сторону. Коробчатый магазин вмещает 17 патронов с двухрядным их расположением, а так же двухрядным выходом. Прицельные приспособления состоят из мушки и целика, закрепленного в пазе типа «ласточкин хвост» с возможностью внесения боковых поправок. Мушка и целик оснащены белыми вставками для упрощения и ускорения прицеливания в условиях недостаточной освещенности. Щечки рукоятки изготовлении из пластика. Рама и затвор-кожух изготавливается из углеродистой стали. Ствол производится из нержавеющей стали методом холодной ковки, а его канал хромируется. Большое значение имеет и используемый в ПЯ патрон 9×19. Основной особенностью и преимуществом нового патрона, получившего индекс 7Н21, является бронебойная пуля со стальным сердечником, выступающим из оболочки. В результате значительно возросло пробивное действие пули, что и было главным требованием к новому патрону.

Сама пуля имеет массу 5,4 г., начальную скорость 450 м/с и энергию 550 Дж. Этот патрон можно использовать в любом современном пистолете данного калибра, а ПЯ в свою очередь может стрелять любыми другими патронами 9×19. Тульский патронный завод и Новосибирский завод низковольтной аппаратуры выпускают также патроны с пулей со свинцовым сердечником, имеющие меньшую стоимость, чем бронебойные. По завершению конструкторских работ окончательный вариант пистолета был готов в 1995 году. Были сделаны несколько экспериментальных образцов под популярный в США патрон .40 S&W, однако в серию они не пошли из-за отсутствия крупных заказчиков на такое оружие в России. При отладке образцов 40-го калибра возникли проблемы с надежностью подачи патронов, но их удалось решить введя в конструкцию особую деталь – подвижный подаватель.

После долгих работ над возможными вариантами конструкции, многочисленных усовершенствований и доработок, готовый пистолет на ИЖМЕХ-е получил наименование MP-443, при чем MP следует читать как латинские буквы, которые являются сокращением от Mechanical Plant (Механический завод). Однако для официальных испытаний оружию был присвоен индекс 6П35. На научно-исследовательском полигоне Министерства обороны России пистолеты проходили испытания на ресурс, надежность функционирования в нормальных и затрудненных условиях (стрельба без смазки, при температуре – 50 до + 50 градусов по Цельсию, в условиях запыления, при дожде). Всего во время таких испытаний было произведено около 1500 выстрелов.

Пистолет Ярыгина продемонстрировал соответствие большинству жестких требований ВС РФ. Сотрудники ФСБ высоко оценили боевые качества образца Ярыгина. Испытания прошли удачно и пистолету было присвоено наименование ПЯ (Пистолет Ярыгина), под которым в 2003 году его приняли на вооружение российской армии и правоохранительных структур. Однако финансовые и другие затруднения не позволяют провести полномасштабное перевооружение. В настоящее время пистолетами Ярыгина ПЯ оснащаются только некоторые элитные части ВС, спецподразделения МВД, ФСБ и ГРУ. С 9 октября 2008 года МВД РФ начало планомерно заменять пистолеты Макарова на ПЯ. Но, учитывая опять таки проблемы с финансированием и огромное количество ПМ, использующихся действующими сотрудниками и хранящихся на складах, перевооружение проходит медленными темпами.

Как и любое оружие, ПЯ имеет и недостатки и преимущества. Угловатая рукоятка недостаточно удобна в удержании. Управляемый вручную предохранитель усложняет обращение с оружием, но при регулярных тренировках он не вызывает каких-либо проблем. Закрытый с боков курок при том, что пистолет не имеет рычага безопасного спуска курка, не может быть переведен в переднее положение вручную. Это сильно затрудняет обращение с оружием. Значительным минусом конструкции является отсутствие функции безопасного спуска курка с боевого взвода, ставшей практически обязательным элементом конструкции любых современных боевых пистолетов. Прицельные приспособления, выполненные на манер западных образцов, оснащены белыми точками. Мушка выполнена очень широкой. Это должно было ускорить прицеливание, но весьма отрицательно сказалось на точности стрельбы. Вообще же многие из имевших опыт стрельбы из ПЯ отмечали посредственную точность стрельбы на дистанции 25 метров. Но это относится как правило к пистолетам раннего выпуска.

Затвор-кожух ПЯ довольно высокий и массивный, из-за чего центр масс пистолета при его удержании воспринимается как находящийся выше руки и есть тенденция к «завалу» оружия. Пистолет громоздкий, тяжелый и имеет значительную ширину. Последнее обстоятельство сильно препятствует скрытому ношению, а большая масса обременяет владельца если оружие носится постоянно. УСМ отличается длинным ходом спускового крючка, но в то же время ход достаточно плавный. Пользователями были отмечены проблемы с надежностью работы при использовании патронов Барнаульского станкостроительного завода, при том, что с патронами Тульского патронного завода пистолеты всегда работали отлично. В настоящее время с барнаульскими патронами проблем не отмечается из-за их возросшего качества. Неудобная неполная разборка, в сравнении с тем же ПМ или Глоком, не говоря уже про полную. К недостаткам относится отсутствие пазов для крепления тактических фонарей и ЛЦУ. Гарантийный настрел ПЯ составляет 4000 выстрелов, что по современным стандартам просто неприемлемо.

Сотрудник специального подразделения МВД, имеющий большой боевой опыт работы в «горячих точках» о пистолете ПЯ: ««Чудо» отечественной оружейной мысли… Хотя, бесспорно, давно ожидаемый тип армейского пистолета. Мощный, в меру эргономичный, с емким магазином. Но…. Сомневаюсь, что в советские времена его приняли бы на вооружение. Пистолет откровенно «сырой». Угловатый, с выступающими частями, как будто вырублен топором. Качество изготовления – соответствующее. При отстреле десяти новых пистолетов спортивными патронами, выдаваемыми для проведения учебных стрельб, у двух пистолетов произошли прихваты гильз, у одного осечка и выстрел только после повторного накола.

При снаряжении магазинов острые края губок режут пальцы, приходится брать в руки напильник. При увеличении емкости магазина на один патрон следовало бы, и переместить отверстия для контроля количества патронов. Сами отверстия расположены с правой стороны, и чтобы визуально определить количество патронов магазин надо полностью вытащить из рукоятки или быть левшой. Переместить отверстия на левую стенку магазина или на тыльную, вероятно, не представилось возможным. Защелка магазина ничем не защищена, случайные нажатия при ношении – не редкость. В лучшем случае можно потерять магазин, в худшем — остаться перед лицом опасности с пустым патронником, потому что при случайном нажатии на кнопку защелки магазина он отходит вниз от линии досылания и затвор проскакивает мимо патрона. А магазин — вроде как в рукоятке, прижимаемый защелкой… Сам магазин следовало бы сделать по типу магазина АПС, с большими окнами, или по типу магазина ПСМ, чтобы облегчить снаряжение патронами.

Рычаг затворной задержки расположен близко от предохранителя и при нажатии на один из рычагов под палец попадает и другой. На некоторых, относительно новых пистолетах, затвор самопроизвольно срывается с затворной задержки. Задняя часть затвора прямо таки ажурной конструкции. Наверное, специально сделана для собирания разного мусора, в отличие от ПМ и АПС. Насечка в передней части затвора вероятно дань моде, и не более того. При использовании этой насечки пальцы натыкаются на острые края передней части рамки. Может она используется для проверки наличие патрона в патроннике, как делают на иностранных пистолетах? Для этого есть указатель наличия патрона в патроннике. Двухсторонний рычаг предохранителя. Хорошее решение. Но при наличии только правосторонней штатной кобуры, это решение остается невостребованным. Тоже можно сказать и про постановку на предохранитель с взведенным курком. Совершенно лишняя функция. При извлечении пистолета из кобуры, одновременно взвести курок не представляет никаких проблем. Тем более что самовзвод на ПЯ мягкий и сильно на точность первого выстрела не влияет.

Вот чего не отнять у ПЯ, так это плавный спуск с небольшим ходом спускового крючка при возврате в исходное положение и быстрое возвращение на линию прицеливания после выстрела. Для скоростной стрельбы он более приспособлен. Сходство УСМ ПЯ и ПСМ очевидно и заметно даже и не специалисту. Почему бы не сделать предохранитель такой же, как и на ПСМ конструкции и расположить его на затворе, обеспечив одновременное снятие с предохранителя и взведение курка. И закрыть при этом заднюю часть затвора от возможного засорения посторонними предметами. Выступ на передней части спусковой скобы для указательного пальца. Может он и повышает точность стрельбы — особой разницы я не заметил. Пистолет подбрасывает также как и при обычном хвате. А при такой широкой скобе, для нормального хвата надо иметь не указательный палец, а щупальце.

Прицельные приспособления надо было сделать обтекаемыми, дабы предотвратить зацепление за одежду или оперативную кобуру. Пистолет имеет в комплекте всего один запасной магазин. Штатные патроны Пст отличаются от применяющихся при проведении учебных стрельб спортивных патронов 9×19, уровнем акустического воздействия на стрелка, большей силой отдачи и сильной вспышкой при выстреле. В результате стрелок узнает об этих особенностях только при применении пистолета в боевых условиях. При применении патронов Пст в закрытых помещениях наблюдались опасные рикошеты, что может быть исправлено заменой половины носимого боекомплекта на патроны с пулями со свинцовым сердечником.

Прицельные приспособления надо было сделать обтекаемыми, дабы предотвратить зацепление за одежду или оперативную кобуру. Пистолет имеет в комплекте всего один запасной магазин. Штатные патроны Пст отличаются от применяющихся при проведении учебных стрельб спортивных патронов 9×19, уровнем акустического воздействия на стрелка, большей силой отдачи и сильной вспышкой при выстреле. В результате стрелок узнает об этих особенностях только при применении пистолета в боевых условиях. При применении патронов Пст в закрытых помещениях наблюдались опасные рикошеты, что может быть исправлено заменой половины носимого боекомплекта на патроны с пулями со свинцовым сердечником.
Тем не менее, пистолет Ярыгина обладает и несомненными преимуществами по сравнению с имеющимся сейчас в армии и правоохранительных структурах ПМ. Сила отдачи ПЯ и подброс оружия при выстреле значительно меньше, чем у пистолета Макарова. ПЯ имеет хорошую точность при интуитивной стрельбе навскидку. Длинная, широкая мушка и длинный продольный паз целика уменьшают влияние бликов в процессе прицеливания. Наиболее важными преимуществами ПЯ перед пистолетом Макарова конечно же является сочетание используемого патрона 9×19, обладающего высоким пробивным и хорошим останавливающим действием пули, и большой емкости магазина.

Тактико-технические характеристики пистолета Ярыгина ПЯ (МР-443 «Грач»)

 Калибр  9×19
 Масса, кг  0,95
 Размеры ПЯ (МР-443 «Грач»)  Длина, мм: 198
Длина ствола, мм: 112,8
Ширина, мм: 38
Высота, мм: 145
 Патрон  9×19 мм Парабеллум,
9×19 мм 7Н21, 7Н31
 Принципы работы  отдача ствола с коротким ходом
 Начальная скорость пули, м/с  465 (9×21 мм), 340 (9×19 мм Парабеллум)
 Прицельная дальность, м  50
 Вид боепитания  магазин на 18 патронов;
до 2004 г. выпуска — на 17 патронов



Стрельба из пистолета Ярыгина ПЯ (МР-443 «Грач») — фото

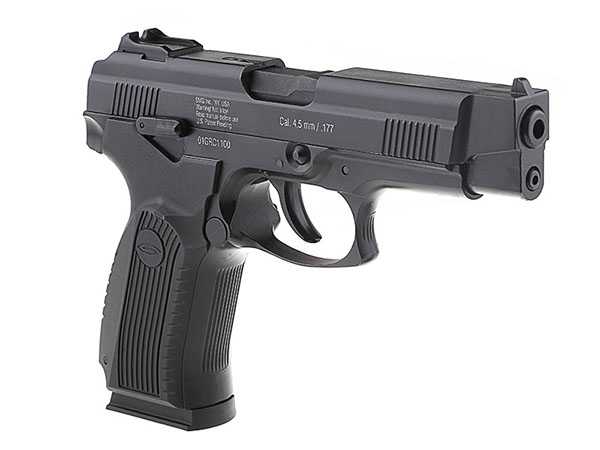

Газобаллонный гладкоствольный пистолет Gletcher Grach NBB — пневматическая копия
российского боевого самозарядного Пистолета Ярыгина (ПЯ ‘Грач’, Индекс ГРАУ 6П35)

Источник

Это интересно

info-leaks.ru

«Грачи» прилетели — Энциклопедия оружия и боеприпасов

К 80-м годам прошлого столетия отчетливо выявилось явное отставание отечественных 9-мм пистолетов Макарова (ПМ), состоявших на вооружении Советской армии и правоохранительных органов, от аналогичных западных образцов. Подобная ситуация была обусловлена в первую очередь невысоким останавливающим и пробивным действием относительно маломощных 9х18 патронов ПМ.

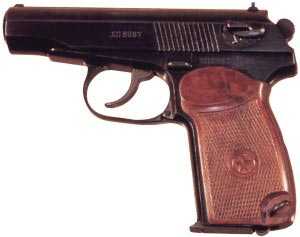

9-мм пистолет Макарова ПМ

Поэтому в декабре 1990 года Министерство обороны СССР выдвинуло тему научно-исследовательских и опытно-конструкторских работ, получившую кодовый шифр «Грач”. Перед конструкторами-оружейниками поставили задачу разработать новый образец армейского пистолета, получившего индекс 6П35, который смог бы вывести из строя противника, защищенного средствами индивидуальной защиты второго класса (противоосколочными бронежилетами типа Ж-81 и Ж-86-2), сохраняя при этом достаточное поражающее действие на дальности до 25 м, а останавливающее действие — до 50 м.

Хотя опыт модернизации пистолета ПМ и показал, что оружие со свободным затвором и неподвижным стволом не может быть панацеей от всех проблем, все-таки ведущие специалисты тульского Центрального конструкторского бюро спортивно-охотничьего оружия (ЦКИБСОО) И. Стечкин и С. Авраамов разработали в рамках ТТЗ темы «Грач” модульную конструкцию пистолета ТКБ 0220 со свободным затвором, рассчитанную на использование трех типов патронов: 9х18 ПМ, 9х18 ПММ и 7,62х25. В конструкции ПСА «Бердыш” (ОЦ-27) предусматривалась замена ствола и магазина для использования всех эти типов патронов. Заводские испытания сразу же выявили очень большую энергию отдачи, присущую пистолету ТКБ 0220 при стрельбе достаточно мощным 7,62-мм патроном обр. 1930 г. Поэтому тульским конструкторам пришлось переделать свой пистолет. Новая модель ОЦ-27 «Бердыш” была рассчитана на использование только 9-мм патронов ПМ и ПММ.


9-мм пистолет Макарова модернизированный
ПММ «Грач-3»

В другом оружейном центре — Центральном научно-исследовательском институте точного машиностроения (ЦНИИТОЧМАШ) в г.Климовске, конструкторы П. Сердюков и И. Беляев создали пистолет РГО-55 (ПС) «Гюрза”. Автоматика пистолета, которому заказчик присвоил индекс 6П35, работала по принципу отдачи с коротким ходом ствола, а запирание канала ствола осуществлялось при движении затвора со стволом назад качающейся защелкой, взаимодействующей с клином, обеспечивая тем самым расцепление ствола и затвора. Оружие характеризовалось очень высокими боевыми показателями, в первую очередь кучностью стрельбы. Так, при стрельбе из положения сидя тремя сериями по 10 выстрелов на дальность 25 м r50 составлял менее 3,5 см, а на дальность 100 м — 17 см. Патрон РГО-52 обеспечивал пробитие бронежилетов, содержащих одну или две титановых пластины толщиной 1,4 мм и 30 слоев кевлара, на дальности до 50 м или стального листа толщиной 4 мм на дальностях до 30 м.

Конструкторы Ижевского механического завода в соответствии с ТТЗ темы «Грач” разработали три варианта пистолетов 6П35, автоматика которых работала как по принципу отдачи свободного затвора, так и по принципу использования отдачи при коротком ходе ствола.

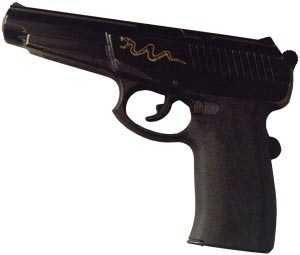

Пистолет «Грач-1”, созданный конструктором А.Зарочинцевым в точном соответствии с ТТЗ, представлял модульную конструкцию, рассчитанную на использование патронов 9х18 ПМ; 9х18 ПММ и 7,62х25. В варианте под патрон 9х18 ПМ автоматика этого пистолета работала по принципу отдачи свободного затвора, а в двух других вариантах — по принципу отдачи свободного затвора с торможением его отката пороховыми газами, отводимыми из канала ствола. Для использования патронов 7,62 мм ТТ требовалась замена ствола и магазина.


9-мм пистолет Сердюкова ПС «Гюрза» (РГО-55)

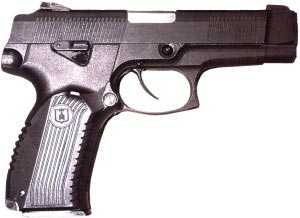

Пистолет «Грач-2”, предложенный конструктором В.Ярыгиным, также представлял собой модульную конструкцию, рассчитанную на использование патронов 9х18 ПМ, 9х18 ПММ и 7,62х25. Стрельба 7,62-мм патронами обеспечивалась заменой ствола, отражателя и магазина. Во время испытаний «Грач-2” оказался наиболее надежным, в том числе и при работе в затрудненных условиях. Благодаря достаточно большой массе (0,96 кг), отличной балансировке и ряду конструктивных особенностей, присущих этому пистолету, он обладал отличной кучностью стрельбы. Автоматика пистолета «Грач-2” работала по принципу использования отдачи при коротком ходе ствола, сцепленного с затвором. Запирание производилось перекосом ствола за счет размещенного в его нижней части кулачкового паза, расположенного в казенной части ствола, при этом прямоугольная часть патронника сцепляется с увеличенным окном для экстракции стрелянных гильз. Подобная конструкция, впервые осуществленная в швейцарском пистолете Р.220, впоследствии использовалась во многих других образцах. Самовзводный ударно-спусковой механизм с наружным курком (полускрытым кожухом затвора) и боевой пружиной сжатия. На стальной рамке смонтирована затворная задержка. Флажки неавтоматического предохранителя выведены на обе стороны рамки пистолета. Курок может блокироваться предохранителем как во взведенном, так и в спущенном состоянии.


9-мм пистолет Сердюкова ПС «Гюрза» (РГО-55)

Детали ударно-спускового механизма не стопорятся, что позволяет открывать огонь сразу, самовзводом. Магазин двухрядный с увеличенной до 18 патронов емкостью. Двусторонний предохранитель и переустанавливаемая на две стороны пистолетной рукоятки по требованию заказчика кнопочная защелка магазина позволяют вести стрельбу как с правой, так и с левой руки. Прицельные приспособления пистолета «Грач-2” состоят из мушки прямоугольного сечения и четырехкратного дистанционного целика (рассчитанного на дальность стрельбы 25-100 м) с полукруглой прорезью. Для облегчения стрельбы в условиях плохой видимости на мушке и целике нанесены светящиеся белые точки, облегчающие наведение оружия на цель. Продуманная с эргономической точки зрения конструкция пистолетной рукоятки (ее тыльная сторона имеет вверху изгиб) обеспечивает глубокий охват пистолета ладонью руки и устойчивость оружия при стрельбе. Центр тяжести пистолета перемещен вперед, что уменьшило подбрасывание ствола при стрельбе. Спусковая скоба имеет вогнутую выемку в своей передней части, что позволило использовать пистолет для стрельбы с двух рук. Кроме того, скоба выполнена уширенной для удобства стрельбы в перчатках. Подобное изменение органов удержания оружия позволило не только повысить меткость боя из «Грача-2”, обеспечивая лучшие показатели при инстинктивной стрельбе, но и обеспечить мгновенную готовность к стрельбе как с одной (правой или левой), так и с двух рук.


9-мм пистолет Сердюкова-Беляева СР.1

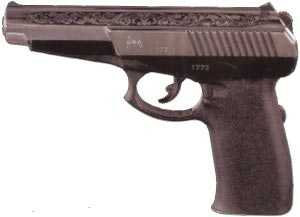

Глубокую модернизацию штатного ПМ представлял собой пистолет «Грач-3”, созданный конструкторами Б. Плецким и Р. Шигаповым. Он был рассчитан как под патрон 9х19 ПМ, так и новый 9х18 ПММ. Ижевским оружейникам удалось довести характеристики нового боеприпаса до уровня патрона 9х19 НАТО «Парабеллум” без существенного увеличения энергии отдачи. Однако стрельба новыми боеприпасами из штатного пистолета Макарова не рекомендовалось из-за резко возросшего максимального давления пороховых газов. Поэтому в пистолете «Грач-3” пришлось усилить стальную рамку и затвор. К особенностям этого оружия относится то, что оно может укомплектовываться как стандартным однорядным магазином с емкостью на 8 патронов, так и новым магазином с шахматным расположением на 12 патронов. Принципиальным нововведением стали нанесенные на стенках патронника ствола три спиральные канавки, которые позволили использовать не только более мощный новый патрон, но и старый, а также обеспечили стабильность работы автоматики. Внешне новый пистолет «Грач-3” отличался от своего предшественника ПМ только увеличенной рукояткой с более удобной формой. Подобное изменение органов удержания оружия позволило в некоторой степени повысить меткость боя из пистолета «Грач-3”, обеспечивая лучшие показатели при инстинктивной стрельбе.

Из-за сложности конструкции пистолеты «Грач-1” и ТКБ-0220, как не прошедшие испытаний, были сняты с конкурса. Попытка провести относительно недорогую модернизацию пистолета Макарова «Грач-2” с использованием высокоимпульсных патронов 9х18 ПММ также окончилась неудачей, хотя с 1994 года Ижевским механическим заводом и был освоен малосерийный выпуск этой модели для правоохранительных органов под обозначением «9-мм пистолет Макарова модернизированный ПММ”. Другой отвергнутый конкурент — модернизированный пистолет тульского ЦКИБСОО конструкции Стечкина-Авраамова «Бердыш” ОЦ-27-2, рассчитанный на использование только одного 9х19 патрона «Парабеллум”, был также в небольшом количестве изготовлен под обозначением «9-мм пистолет Стечкина-Авраамова (ПСА)” для вооружения некоторых подразделений МВД.


9-мм пистолет Ярыгина ПЯ

Плачевные результаты конкурса «Грач” из-за столь нечетко трактуемых задач, стоящих перед перспективным пистолетом, и, как следствие этого, широкий разброс в выборе боеприпасов заставили конструкторов-оружейников из Тулы, Ижевска и Климовска ориентироваться не только на новые патроны ПММ и РГО-52, но и на другие типы пистолетных патронов. В мае 1993 года МО РФ уточнило требования и внесло существенные дополнения в ТТЗ на выполнение опытно-конструкторских работ по теме «Грач”. Теперь все оружие в рамках этой программы стало разрабатываться под созданный климовским ЦНИИТОЧМАШем перспективный отечественный пистолетный патрон 9х19 мм РГ057, впоследствии стандартизированный как 7Н21. Он выполнен в габаритах всемирно известного патрона 9х19 «Парабеллум” (9 мм НАТО), но имеет увеличенное пробивное и останавливающие действие с очень высокой начальной скоростью пули — 460 м/с. Одновременно с этим мощнейший комплекс «Гюрза” (9х21 патрон РГО-52 и 9-мм самозарядный пистолет РГО-55 «ПС”) был выведен из конкурса по теме «Грач” и передан из Министерства обороны в Федеральную службу безопасности, где работы над этим оружием были продолжены в рамках программы «Вектор”. Уже в 1996 году на вооружение ФСБ и СВР принимается новый комплекс, включающий в себя: 9-мм пистолет СР.1 «Вектор”; 9-мм пистолет-пулемет СР.2 «Вереск” и 9-мм патрон СП.10.

9-мм пистолет Ярыгина ПЯ.
Неполная разборка

Многосторонним исследованиям, проводившимся в России в 1993-1999 годах по теме «Грач” с целью выбора наиболее удачного образца короткоствольного оружия, все-таки суждено было успешно завершиться. Глубокая модернизация ижевского самозарядного пистолета «Грач-2” конструкции В. Ярыгина привела к созданию 9-мм пистолета МР-443. После проведения сложнейших комплексных испытаний он по праву завоевал высокие оценки представителей Вооруженных сил и правоохранительных органов, и в 2000 году был наконец-то принят на вооружение Российской армии под наименованием «9-мм пистолет Ярыгина ПЯ” взамен устаревших пистолетов Макарова ПМ и модернизированных ПММ. Одновременно с началом изготовления нового армейского пистолета «Грач” ПЯ Ижевский механический завод освоил производство экспортной модели этого пистолета под обозначением «Викинг” МР-446. От своего прототипа он отличается только наличием пистолетной рамки, выполненной не из стали, а из высокопрочной литьевой пластмассы, и постоянного целика, регулируемого по горизонтали и вертикали.

Таким образом, отечественные военные получили по-настоящему эффективный и надежный пистолет, которому предстоит стать в ближайшем будущем основным образцом личного оружия российских солдат XXI столетия. Хотя ставить точку на этом, судя по всему, рано, поскольку отлично зарекомендовавший себя в ФСБ и СВР 9-мм пистолет конструкции Сердюкова-Беляева СР.1 после удачного использования в ряде боевых операций все-таки расположил к себе и специалистов МО РФ. Поэтому в настоящее время в рамках новой программы «Гранит” проходят испытания модернизированного комплекса «боеприпас-оружие”, включающего в себя 9х21 патроны 7Н28 (пуля со свинцовым сердечником), 7Н29 (пуля со стальным сердечником) и 7БТЗ (с бронебойно-трассирующей пулей), и пистолета СР.1, получившего новое обозначение «9-мм самозарядный пистолет Сердюкова СПС”.

Сергей Монетчиков
Фото из архива автора
Братишка 01-2003

weaponland.ru

Пистолет Ярыгина: история создания, особенности, преимущества

Пистолет Ярыгина «Грач» – самозарядное оружие российского производства. Создатель – заслуженный конструктор РФ Владимир Александрович Ярыгин. Пистолет изготовляется на Ижевском механическом заводе.

История создания

История системы Ярыгина началась еще на закате существования Советского Союза. Долгие десятилетия среди оружия, используемого ВС СССР, занимал лидирующую позицию пистолет Макарова. В 1990 году приняли решение найти ему достойную замену с превосходящими характеристиками. Причина – используемые в ПМ патроны 9х18 признаны морально устаревшими и недостаточно эффективными в современных реалиях.

Министерство обороны Союза объявило конкурс среди изобретателей и конструкторских бюро, чтобы создать новое, эффективное оружие. Грач – так называлась эта программа. Такое же имя получил впоследствии победитель соревнования.

Им стал разработанный для конкурса и представленный в 1993-м пистолет Ярыгина ПЯ. Период истории был тогда непростой, поэтому соревнование растянулось на десятилетие. Лишь в начале 2000-х первое место присудили ПЯ. Но на этом долгая история создания детища Ярыгина не закончилась. Прошло еще три года, прежде чем новая разработка, получившая лаконичное имя «9-мм пистолет Ярыгина», стала постепенно выходить на вооружение армии и правоохранительных структур, однако финансовые трудности отложили широкое производство оружия до 2011 года.

Теперь боевой пистолет Ярыгина – один из ведущих на вооружении ВС РФ. Также используется в качестве наградного оружия. Однако не обходится при описании пистолета Ярыгина в различных изданиях и без негативных высказываний. Конечно, как и у любого другого, у него есть недостатки. Но и немало достоинств.

Описание

На сегодняшний день ПЯ – личное оружие нападения и защиты. Убойная сила его такова, что позволяет пробивать бронежилеты типа Ж-81, Ж-86-2 с расстояния до 25 метров. Более легкие цели выстрел пробьет с расстояния до 50 метров. Оружие сохраняет свою работоспособность в широком температурном диапазоне – от -50 до +50 градусов Цельсия.

Устройство пистолета практически не отличается от классических вариантов. Справа и слева стоят переключатели предохранителя. Клавиша извлечения магазина устанавливается стрелком самостоятельно – хоть с левой, хоть с правой стороны.

Прицел установлен стандартный и не регулируется, однако благодаря удобству установки его можно сменить на более комфортный по желанию стрелка. Скоба предохранителя крупная, эргономичной формы с углублением для пальца, это делает возможным использование орудия даже в толстых перчатках.

Калибр пистолета Ярыгина 9х19. В магазин помещается 18 боеприпасов. В ранних модификациях пистолета Ярыгина патронов входило на одну штуку меньше. И первый, и второй – отличные, вместительные варианты, позволяющие дольше стрелять.

Выстрелы из изобретения Ярыгина производятся патронами 9х19 Парабеллум либо 9х21 – в разных модификациях. Кроме того, используются два типа магазина, каждый из них подходит своему варианту.

Основные части, составляющие пистолет Ярыгина:

  • рамка, на которой расположены скоба, ударно-спусковой механизм, предохранитель и защелка магазина;
  • затвор вместе с ударником, прицелом, выбрасывателем;
  • ствол;
  • возвратная пружинка;
  • шток;
  • замыкатель;
  • рукоятка;
  • магазин.

Орудие достаточно тяжело, особенно с рамой, сделанной их стали. Раньше все модели изготавливалась только таким образом, но теперь существуют и облегченные версии с рамой из пластика.

Особенности

Внешний вид пистолеты Ярыгина имеют отличный от классического. Внимание привлекает необычная конструкция курка. Он полускрыт, большая часть его прячется в кожухе-затворе. Такая особенность конструкции необходима, чтобы при доставании орудия из кобуры курок ни за что не цеплялся. При этом такая форма курка затрудняет нажимание на него в перчатках.

Немалый вес, массивность конструкции и довольно многочисленное количество всевозможных деталей также являются особенностями конструкции. Также у него существует несколько модификаций.

Разработка Ярыгина широко распространена не только в России, но и в странах ближнего зарубежья. Например, в Казахстане это спортивно-тренировочное и служебное орудие, используется он в Армении, Белоруссии и Литве.

Тактико-технические характеристики (ТТХ)

Главные тактико-технические характеристики:

  • Масса — 0,95 кг
  • Длина всего пистолета — 198 мм
  • Длина только ствола — 112,8 мм
  • Ширина — 38 мм
  • Высота — 145 мм
  • Патрон — 9х19 мм Парабеллум, или 9х19 мм 7Н21, 7Н31
  • Принципы действия — отдача ствола с коротким ходом
  • Первоначальная скорость пули — 465 м/с (9х21 мм), 340 м/с (9х19 мм Парабеллум)
  • Дальность прицела — 50 м, 100 м (9х21 мм)
  • Вид подачи боеприпасов — магазин на 18 боеприпасов, до 2004 г. производства – на 17 боеприпасов
  • Прицел — открытый

Технические характеристики пистолета Ярыгина определяют особенности его эксплуатации. Вот по какому принципу это происходит. Автоматика действует по принципу использования отдачи на коротком ходу ствола. Запирание осуществляется посредством понижения казенной части ствола, заходящей выступом-прямоугольником, который располагается над патронником, в окошко для выбрасывания использованных гильз на затворе-кожухе. Понижение производится благодаря соприкосновению наклоненной плоскости внутренней выемки в приливе казенной части ствола с осью затворной задержки.

Об остальных ТТХ пистолета Ярыгина следует сказать, что ударно-спусковой механизм у него куркового вида, двойного воздействия. Курок самостоятельно ставится на предохранитель. С боков он прикрыт затвором-кожухом.

Материал рамки и затвора-кожуха – углеродистая сталь. Ствол делается из нержавейки.

Тактико-технические характеристики системы Ярыгина отвечают всем нормативам и жестким рамкам ВС России.

Достоинства и недостатки

Как и у любого иного, у пистолета «Грач» есть как свои плюсы, так и минусы. Вот какими достоинствами он может похвастаться:

  • вполне емкий магазин;
  • мощность выстрела;
  • хорошая убойная сила и дальность;
  • плавный спуск и малый ход спускового крючка;
  • быстрый возврат на прицельную линию;
  • удобство скоростной стрельбы;
  • невысокая сила отдачи;
  • хорошая точность при интуитивной стрельбе;
  • прицельное приспособление обеспечивает стрельбу без бликов;
  • высокие пробивные способности боеприпаса.

Однако есть у Ярыгина и недостатки:

  • грубость формы, отсутствие обтекаемости;
  • две конфигурации магазина не взаимозаменяемы;
  • задержка боеприпасов при стрельбе в магазине;
  • обилие мелких деталек, которые часто ломаются;
  • высокий вес и крупные размеры;
  • ненадежность пластиковой рамы;
  • отсутствие безопасного спуска курка с боевого взвода.

В общем, среди тех, кто пользуется по долгу службы этим оружием, находятся как те, кто относится к ПЯ резко отрицательно, так и те, кого вполне устраивают его показатели. Основным недостатком оружия большинство признает массивность – пистолет имеет значительную ширину. Последнее обстоятельство усугубляется тяжестью и грубостью линий, угловатостью. Поэтому пользоваться им не слишком комфортно.

Однако, во всяком случае, при произведении во время испытаний выстрелов пистолет продемонстрировал соответствие большинству современных нормативов и требований.

Модификации

Пистолет Ярыгина выпускается в нескольких вариантах. Модернизированный, он служит разным целям – от использования в спортивных и развлекательных целях до коллекционного, не имеющего возможности стрелять, образца.

Варианты

Вот в каких вариантах представлено это оружие:

  1. MP-446 «Викинг». Модель, оборудованная рамкой из пластмассы и управляемым прицелом. В магазин входят 18 стандартных боеприпасов. Производится для коммерческой продажи и экспорта в другие страны.
  2. MP-446C «Викинг». Эта вариация «Викинга» популярна для спортивно-развлекательной стрельбы. У пистолета пластмассовая рамка и магазин на 10 боеприпасов.
  3. MP-446C «VIKING-M». Используется для практической стрельбы. На раме располагается планка «Пикатинни», увеличен запас прочности ствола. Используемые прицельные устройства подходят и к пистолетам «Глок». Обладает большей мягкостью спуска и повышенным темпом стрельбы, чем предыдущие версии.
  4. МР-353. Травматическая разновидность.
  5. МР-472 «Винтук». Еще один травмат. В нем применяются патроны 10х23 мм Т. Помещается 16 боеприпасов. Рама пластиковая. От оригинала отличается внешне – синим окрасом.
  6. МР-655К. Пневматическая газобаллонная модификация.
  7. ЛТ-110ПЯ. Так называемый «лазерный пистолет Ярыгина». Используется как учебно-тренировочный.

Также можно выделить сигнальный пистолет Ярыгина – охолощенный, неспособный стрелять боевыми патронами, но сохранивший остальные свои функции. Такое оружие широко используется любителями и коллекционерами, продается свободно, без лицензии.

Тюнинг

Кроме того, для пистолета Ярыгина существуют специальные приспособления, устанавливающиеся дополнительно и позволяющие расширить функциональность устройства.

Это съемная «планка Вивера» – «крепление Б-8», позволяющее устанавливать на корпус «Грача» различные приспособления: прицелы, фонари, лазер, дальномеры, целеуказатель, которые помогут вести стрельбу, к примеру, в условиях недостаточной освещенности.

Снизу, под стволом, крепится «2КС+ЛЦУ мини-Клещ» – тактический фонарик с лазерным целеуказателем. Тюнинг пистолета Ярыгина позволяет сделать его эксплуатацию комфортнее и осуществляется стрелком самостоятельно, по желанию.

Разборка

Разборку пистолета делают для ухода за ним – чистки, смазки, поиска возможных дефектов, ремонта. Она может проводиться полностью и не полностью. Принцип у них будет схожим.

Разбирая оружие, нужно придерживаться определенных правил. Во-первых, надо знать схему устройства и порядок действий. Во-вторых, делать это нужно аккуратно, избегая резких движений и ударов, подальше от людей и предметов. В-третьих, составные части по ходу разбора класть друг за другом, чтобы потом не спутать их очередность.

Неполная разборка

Неполная разборка пистолета Ярыгина проводится для очищения и смазывания оружия в следующем порядке:

  • отделить магазин;
  • открепить замыкатель;
  • открепить кожух-затвор со стволом и возвратным механизмом;
  • открепить ствол со штоком и возвратной пружиной от затвора;
  • отделить шток и возвратную пружину от ствола.

Сборка после этих манипуляции проводится в обратной очередности.

Полная разборка

Полная разборка «Грача» mp443 проводится для его ремонта, просушки после длительного пребывания под дождем или снегом. Очередность разборки:

  • осуществить неполную разборку;
  • открепить рукоятку от рамы;
  • открепить спусковой механизм;
  • открепить толкатель с боевой пружиной;
  • убрать боевую пружину с толкателя;
  • открепить защелку стопора рукоятки;
  • открепить курок от рамы;
  • открепить шептало с пружиной;
  • открепить предохранитель;
  • открепить отражатель от рамы;
  • открепить защелку магазина;
  • разобрать защелку магазина;
  • разобрать спусковой механизм;
  • вытащить ударник с пружиной из затвора;
  • открепить выбрасыватель и гнеток выбрасывателя с пружиной от затвора;
  • разобрать магазин.

Слишком часто делать полную разборку нежелательно, так как это приводит к быстрому износу частей и механизмов оружия.

Уход

Уход за пистолетом Ярыгина ПЯ МР443 «Грач», по сути, ничем не отличается от стандартного ухода за аналогичными видами оружия. Сводится он к регулярной чистке и смазыванию.

Пистолет может пострадать от грязи, пыли, которая попадает в него даже при хранении, образования конденсата. Также «забивают» устройство частички от стреляных боеприпасов, отработанные газы, различные случайно попавшие вещества.

Чистить «Грач» посредством частичной разборки нужно после каждого применения, а также при длительном хранении. Вред ему наносит эксплуатация в неблагоприятных условиях – под дождем и снегом, в сыром климате, при критически высоких и низких температурах.

В некоторых случаях достаточно сухой протирки, в других понадобится глобальная чистка с промыванием, сушкой и смазыванием. Смазывать оружие необходимо и для профилактики, и для длительного его хранения без эксплуатации.

Заключение

К сожалению, не каждый согласится с тем, что 9-мм пистолет Ярыгина оказался достойной заменой знаменитому пистолету Макарова. Однако разработка заслуженного конструктора РФ заняла достойное место среди отечественного оружия.

На сегодняшний день ПЯ «Грач» – один из самых популярных видов оружия. Он активно эксплуатируется в Российской армии, правоохранительных органах, спецслужбах. Этим оружием награждают за особые заслуги и используют в качестве личного оружия сотрудники МВД.

Но разработка Ярыгина используется не только для вооружения. В настоящее время пистолет, а точнее – многочисленные его модификации, пользуется большим спросом среди коллекционеров, людей, увлекающихся спортивной стрельбой и просто любителей оружия. А травматические версии применяются для самообороны.

oruzhie.guru

технический характеристики (ттх), устройство, модификации

Пистолет Ярыгина начал создаваться в последние годы существования СССР. Из-за сложного периода в истории нашей страны путь в серию оказался достаточно долгим. Но сегодня ПЯ постепенно вытесняет устаревший пистолет системы Макарова, и становится непременным атрибутом внешнего облика сотрудников правоохранительных органов и военнослужащих вооруженных сил РФ. В данной статье рассматриваются основные конструктивные особенности и характеристики пистолета Ярыгина модели 6П35.

Содержание статьи

История создания

Создание пистолета началась в самом начале 1991 года, когда Минобороны Советского Союза сформулировало основные пункты задания. Новое оружие должно было заменить устаревающий пистолет Макарова, который использовался как табельное оружие во многих силовых структурах.

Конструкторские работы велись на нескольких предприятиях, среди которых были Ижевский оружейный завод, институт точного машиностроения (ЦНИИ ТОЧМАШ), расположенный в городе Климовск и тульские конструкторские бюро оружейных заводов (ЦКИБ СОО и КБ приборостроения). Проект получил название «Грач».

По итогам этой работы на свет появились три версии пистолета, использовавшие патроны ПММ, 9*18ПМ, и старый 7,62*25 от ТТ. Одну из опытных моделей разработал конструктор В.А. Ярыгин. К этому времени СССР прекратил своё существование, и дальнейшую разработку пистолета стало курировать Министерство обороны РФ. Именно тогда появилось дополнение к проектному заданию, согласно которому оружие должно было использовать более мощный патрон 9*19 «Парабеллум».

Одним из дополнительных плюсов пистолета под такой патрон была возможность экспорта.

Под требования стандарта патрона 9*19 был разработан российский вариант под обозначением 7Н21. Соответствующую доработку провели и в конструкционных элементах пистолетов. Это заняло почти шесть лет и только в 1998-99 годах были проведены сравнительные испытания уже четырех вариантов нового оружия.

Два 6П35 заводов в Ижевске и Климовске, а также пистолет СР1, позже получивший название «Гюрза» того же Климовского завода и ГШ-18 из Тулы. Итоговую победу одержал модернизированный пистолет Ярыгина из Ижевска, который в 2000 году был признан пригодным для серийного производства и использования в качестве армейского табельного оружия.

Получив внутризаводской код MP-443 «Грач» с 2003 года под обозначением «9-мм пистолет Ярыгина (ПЯ)» состоит на вооружении различных родов войск РФ. В настоящее время идет постепенная замена старых пистолетов системы Макарова на новые ПЯ. Все боевые и спортивные варианты «Грача» производятся на заводе в Ижевске.

Видео — история создания

Согласно инструкции пистолет создан для поражения различных целей расположенных на удалении до 50 метров. Применяемый патрон калибра 9 мм обеспечивает уверенное пробитие бронежилетов моделей Ж-81 или Ж-86-2 на расстояниях до 25 метров.

Схема работы

Функционал механики пистолета ПЯ базируется на использовании части энергии, накопленной при движении затвора назад. При выстреле пороховые газы выбрасывают пулю через ствол и одновременно через донце гильзы заставляют двигаться назад затвор. Еще одной чертой функционала механики стало использование ствола с коротким ходом.

Для обратного хода затвора применяется возвратная пружина, работающая на сжатие.

Пружина установлена под стволом на отдельном штоке. Соединение ствола с затвором реализовано при помощи муфты, расположенной на передней кромке окна отражателя гильз. Всего в ПЯ входит 29 деталей.

Благодаря такой простой конструкции неполная разборка пистолета Ярыгина производится достаточно просто и не требует никаких инструментов.

Последовательность работы механизма пистолета системы Ярыгина следующая:

  1. Движение спускового крючка снимает курок с шептала, который приводит в действие ударник.
  2. Ударник воспламеняет капсюль.
  3. Происходит выброс пули по каналу ствола, при этом затвор осуществляет противоположное перемещение и увлекает за собой ствол.
  4. После прохождения короткого хода ствол пистолета разъединяется с корпусом затвора, который движется далее, сжимая собственную пружину возврата. Разъединение деталей производится отдельным кулачком на корпусе муфты.
  5. В затворе остается пустая гильза, которая будет выброшена в момент контакта с отражателем еще до конечной точки его движения.
  6. В задней точке затвор ставит  курок в боевое положение и начинает обратное движение под воздействием сжатой пружины. При этом затвор забирает патрон с пулей из верхней части магазина и отправляет его в патронник, размещенный в тыльной стороне ствола. В определенный момент затвор входит в контакт со стволом, и они совместно доходят до крайней передней точки.
  7. В этот момент срабатывает зацепление, канал ствола запирается, и пистолет снова изготовлен для очередного выстрела.Для обучения приемам разборки и порядку сборки пистолета Ярыгина существует специальная серия плакатов, на которых очень доходчиво показаны все манипуляции с оружием. По данной литературе проводится обучение материальной части пистолета в военных училищах и на курсах повышения квалификации сотрудников силовых структур.

Технические характеристики

Благодаря новым боеприпасам удалось увеличить предельную прицельную дальность пистолета до 100 метров (вариант под патрон 9*21).  По сравнению с прежней моделью пистолета, удалось снизить отдачу оружия и смещение ствола от оси прицеливания при выстреле.

Пистолет Ярыгина по своим тактико-техническим характеристикам намного превзошел ПМ. Для повышения точности стрельбы и долговечности оружия ствол внутри покрыт хромом.

Согласно руководству по эксплуатации рассеивание пуль при стрельбе из пистолета Ярыгина 6П35 на расстоянии 25 метров не должно превышать 150 мм.

Пистолеты оснащались магазинами двух типов. На ранних выпусках применялась 17-патронная укладка. С 2004 года число патронов в обойме увеличили до 18. Опытный стрелок может выпустить из ПЯ до 35 пуль в минуту. В пистолете применяются патроны, оснащенные пулями двух видов:

  • Со стандартным сердечником из углеродистой стали, патрон ПС (7Н21).
  • С твердосплавным сердечником с повышенными пробивными характеристиками, патрон ПНБ (7Н31).

Основные параметры ПЯ приведены в таблице.

Длина, мм 198
Высота, мм 145
Вес пустого, г Не более 950
Длина ствола, мм 112,5
Количество нарезов в стволе, шт 6
Скорость пули на выходе из ствола, м/сек 340

Различные вариации и модификации

На основе базового пистолета ПЯ «Грач» выпускается так называемый коммерческий вариант под обозначением МР-446 «Викинг». Основным отличием такого оружия является пластиковая рама, что позволило облегчить пистолет. На «Викинге» применяется стандартный магазин на 18 патронов. В 2013 году был создан вариант ПЯ под более мощный патрон 9*21, но в серийное производство он не попал.

Помимо боевого варианта пистолета выпускаются его спортивные и травматические версии. Спортивный вариант МР-446С «Викинг» имеет пластиковую раму, измененный прицел и обойму на 10 патронов. В настоящее время выпускается модернизированный вариант МР-446С «Viking-M». Он отличается установленной планкой Пикатинни и прицельным устройством от пистолета «Глок».

Основные элементы спортивного варианта полностью соответствуют боевой версии ПЯ.

Для ведения огня специальными травматическими боеприпасами 10*23 создан вариант МР-472 «Винтук». Основным внешним отличием такого оружия является рама, изготовленная из синего пластика.

Пистолет оснащается магазином с ёмкостью 16 патронов. Для стрельбы травматическими боеприпасами типа .45 Rubber с 2010 года производится пистолет модели МР-353, относящийся к классу оружия ООП.

Массогабаритные макеты

На основе внешнего облика пистолета ПЯ создан пневматический вариант МР-655К.

Он имеет стандартный для пневматического оружия калибр 4,5 мм и использует для стрельбы сжатый газ, подающийся из сменного баллончика в рукоятке. Такой пистолет производится с 2008 года.

Для тренировок может применяться ЛТ-110ПЯ, оснащенный лазерным излучателем.

Назначением таких версий является учебно-тренировочная и развлекательная стрельба по мишеням различного типа. Оба варианта по своим внешним данным и весу соответствуют полноценному, поэтому они подходят для начального обучения стрельбе и обращению с пистолетом Ярыгина.

Недостатки модели

По мере поступления пистолета на вооружение стали проявляться и отрицательные стороны оружия. Многие сотрудники спецподразделений МВД после боевого применения пистолета Ярыгина подвергли критике его форму. Угловатая и широкая рукоятка оказалась не слишком удобной для удержания. Кромки магазинов имеют острую форму и для удобства использования их подвергают лёгкому «тюнингу» — скруглению напильником.

Контрольные отверстия в обойме магазина расположены на правой части и для проверки состояния магазина его приходится полностью вынимать. Куда большим недостатком является прихват гильз при работе автоматики пистолета. Но такие случаи фиксировались короткое время и только с патронами производства завода в Барнауле, и связаны с недостаточно точной геометрией гильз.

В настоящее время при стрельбе из пистолета Ярыгина такие проблемы не встречаются.

Одним из больших недостатков ПЯ является отсутствие механизма безопасного снятия курка с боевого взвода.

Не слишком удачно расположенная кнопка фиксатора обоймы может быть нажата случайным образом. Гарантийный ресурс пистолета составляет 4 тыс. выстрелов, что по меркам сегодняшнего дня крайне мало.Пистолет снимается с предохранителя вручную, что для современных моделей не характерно. Времени для снятия нужно немного, но эти драгоценные доли секунды в боевой обстановке могут стоить жизни.

Дополнительное оборудование и аксессуары

Опционально ПЯ оснащается специальной съемной планкой системы Вивера для крепления различных устройств – прицелов или фонарей. Под стволом пистолета с 2011 года имеется возможность установки фонаря для подсветки целей со встроенной лазерной системой указания цели. Крепление фонаря осуществляется на стандартной планке Пикатинни.

Штатного глушителя для установки на пистолет ПЯ не существует.

Для обычного ношения применяется специальная кобура для пистолета Ярыгина, изготовленная из толстой кожи и имеющая чехол для дополнительной обоймы. Опционально для переноски пистолета может применяться пластиковая кобура, которую изготавливают несколько производителей.

Для скрытого ношения пистолетов применяются кобуры различной схемы – наплечная, для ношения на поясе и за спиной и ряд других.

Однако большой вес и габариты ПЯ препятствуют его скрытому ношению. При подборе кобуры необходимо уточнять год выпуска оружия. На моделях после 2011 имеется планка под стволом и измененная форма затвора в районе окна для выброса гильзы. Поэтому немного отличается и форма кобуры.

Для хранения в сейфах используется специальная пластиковая подставка под пистолет Ярыгина, которая имеет штатные места для оружия, двух обойм и 36 или 42 патронов к нему.

Заключение

Несмотря на имеющиеся недостатки, ПЯ имеет большое будущее, не говоря уже о том, что он стал для Ижевского завода большим шагом вперед. Конструкция пистолета и патронов постоянно дорабатываются, что позволяет повышать боевые и эксплуатационные характеристики оружия. Конструкторы надеются, что он прослужит в рядах вооруженных сил не один десяток лет.

Видео

warbook.club

Отправить ответ

avatar
  Подписаться
Уведомление о
