Содержание

технические характеристики (ТТХ), грузоподъёмность автомобиля, расход топлива на 10 км, масса, размеры

Грузовой автомобиль ГАЗ-3307 был создан как компромиссный вариант замены стремительно устаревавших машин модели 53. От старого грузовика были унаследованы трансмиссия, тяжелое рулевое управление без гидравлического усилителя, мосты и подвески. Применение старых агрегатов позволяло быстрее освоить автомобиль в хозяйствах и упрощало техническое обслуживание.

Несмотря на архаичность конструкции, грузовик продержался в производстве до 2009 года, да и сейчас Горьковский завод выпускает машину «Земляк», мало отличающуюся по конструкции. Причинами долгой жизни стала надежность и ремонтопригодность конструкции, которые позволяют эксплуатировать ГАЗ-3307 в различных условиях.

Содержание статьи

История создания

Вскоре после создания третьего поколения грузовых автомобилей ГАЗ (модели 52 и 53), стартовали работы по разработке перспективных моделей. Первые проработки появились во второй половине 60-х годов и представляли собой модернизированный вариант существующей машины. В 1972 году появились первые ходовые прототипы грузовых автомобилей ГАЗ-53-11.

В это же время ЗИЛ начал работу над будущим ЗиЛ-4331, который внешне отличался от машин старого поколения. Поскольку между заводами ГАЗ и ЗИЛ постоянно шло соперничество, то Горьковский завод был вынужден начать разработку новой кабины. Дополнительным стимулом к созданию стало знакомство с немецкими грузовиками Магирус Дойц, которые стали поставляться в СССР.

Проект будущего грузовика ГАЗ-3307 получил обозначение 4301.

Особенностью модели 4301 стал двигатель – 6-цилиндровый дизель ГАЗ-542, развивавший до 125 сил. Бензиновый вариант под обозначением ГАЗ-3307 прошел цикл испытаний к концу 1986 года, а уже в 1989 году началось серийное производство. Технические характеристики ГАЗ-3307 при том же силовом агрегате оказались выше, чем у предшественника.

Старая модель была постепенно вытеснена к 1993 году. Дизельный ГАЗ-4301 внешне мало отличался от бензинового собрата, но имел ряд отличий. Выпуск был прекращен в 1995 году после сборки чуть более 28 тыс. машин.

Грузовик ГАЗ-3307 продержался в производстве до 2009 года, мелкие партии машин выпускали еще несколько лет (примерно по 500 грузовиков в год). Причиной снятия с производства стало расширение выпуска машин, оснащенных экономичными и мощными дизельными двигателями. Последние бензиновые ГАЗ-3307 соответствовали нормам токсичности Евро-3.

Описание конструкции

В основе грузового автомобиля ГАЗ-3307 лежит рама, состоящая из двух штампованных лонжеронов и поперечин. Детали соединены между собой заклепками. На передней части рамы установлен двигатель, оснащенный двумя передними и двумя задними опорами.

Грузовик оснащен передним буксирным приспособлением, состоящим из шкворней, вставленных в отверстия буксировочных вилок.

Фиксация шкворней пружинная. На задней поперечине рамы смонтирован буксировочный крюк.

Мосты грузовика ГАЗ-3307 крепятся к раме через продольные рессоры, имеющие полуэллиптическую форму. В передней подвеске рессоры дополнены парой телескопических амортизаторов гидравлического типа. Концы рессор заделаны в резиновые опорные подушки.

Задние рессоры дополнены подрессорниками, которые работают при загрузке автомобиля или при движении по неровной дороге. Передний мост грузовика представляет собой кованую балку, на концах которой расположены поворотные кулаки. Соединение балки и кулаков – шкворневое.

Основная масса ГАЗ-3307 сходила с конвейера с колесными дисками типа ГАЗ-53 (с тремя окнами). Но часть машин упрощенной модели 33061 оснащалась дисками от ГАЗ-51 – с шестью окнами.

Кузов и кабина

Кабина грузовика ГАЗ-3307 металлическая, оснащена двумя отдельными сидениями. Сидение водителя оснащено амортизирующей подвеской, состоящей из стальной пружины цилиндрической формы и гидравлической стойки. В подвеске установлен регулятор жесткости пружины, позволяющий настраивать сидение в зависимости от веса водителя.

Сидение может регулироваться по высоте и расстоянию от педального узла.

Угол наклона подушки настраивается ступенчато, спинка регулируется бесступенчато. Большое число регулировок улучшило условия работы водителя. Пассажирское место оснащено сидением с откидной конструкцией.

Доступ в кабину ГАЗ-3307 выполняется через две двери. Места водителя и пассажира по заказу оснащались ремнями безопасности. Ветровое панорамное стекло изготовлено из трехслойного триплекса. Дверные стекла состоят из двух частей. Передняя форточка поворотная, основное стекло опускное. Дверные стекла закаленного типа.

На правой задней стойке кабины некоторых грузовиков ГАЗ-3307 имеется решетка, служащая воздухозаборником для автономного подогревателя. Наличие решетки не является гарантией установки подогревателя. В стандартной поставке кабина оснащена жидкостным отопителем, подключенным к системе охлаждения двигателя.

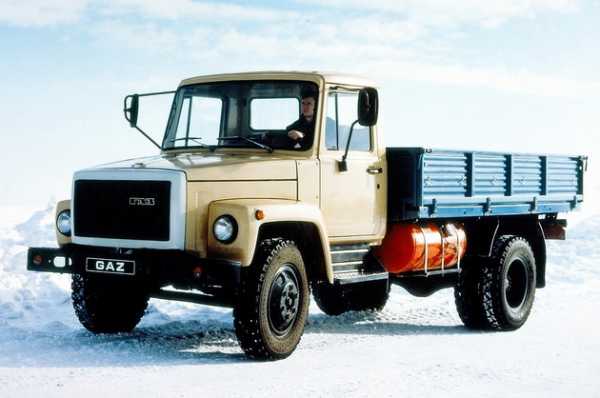

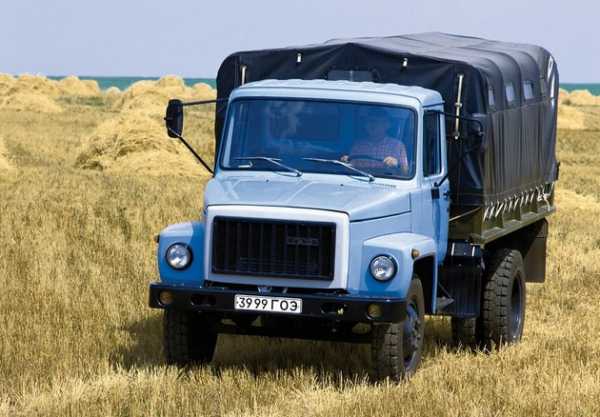

Базовый грузовик ГАЗ-3307 оснащался с завода металлической платформой с габаритными размерами:

  • длина – 3490 мм;
  • ширина – 2170 мм;
  • высота борта – 510 мм.

По данным инструкции и руководства по эксплуатации ГАЗ-3307 на ранних машинах использовалась платформа, оснащенная деревянными бортами, с габаритами:

  • длина – 3740 мм;
  • ширина – 2170 мм;
  • высота борта – 675 мм.

На платформе установлен жестко зафиксированный передний борт. Остальные борта могут откидываться. Борта ранних и поздних машин отличаются по внешнему виду. При эксплуатации многие ГАЗ-3307 оснащались деревянными надставными элементами, увеличивающими высоту борта более чем в два раза.

сельскохозяйственный самосвал ГАЗ-СААЗ-3307

Имелись модификации машины с двойной кабиной. При установке двойных кабин размеры кузова сокращались, но количество мест для сидения увеличивалось.

Двигатель

На грузовой автомобиль ГАЗ-3307 устанавливался бензиновый 125-сильный двигатель ЗМЗ 511.10, позаимствованный у предшественника – грузового ГАЗ-53-12. Мотор имеет два блока цилиндров, по четыре в каждом, установленных V-образно. Двигатель оснащен бесконтактной транзисторной системой зажигания и системой рециркуляции газов.

Мощности двигателя хватает для разгона машины без нагрузки до 90 км/ч.

Для охлаждения используется принудительная жидкостная система, циркуляция осуществляется помпой, с приводом ремнем от коленчатого вала. В состав системы входит термостат, поддерживающий температурный режим и ускоряющий прогрев силового агрегата. Часть ГАЗ-3307 оснащалась предпусковым устройством, упрощающим запуск при низких температурах. В качестве топлива используется бензин из системы питания двигателя.

Горючую смесь подготавливает двухкамерный карбюратор модели К-135МУ. Карбюратор имеет схему с падающим потоком смеси, установлен на верхней плите двигателя. В плите имеются каналы подачи топливной смеси. Каждая камера карбюратора обслуживает свой ряд цилиндров. В карбюраторе установлен ограничитель предельных оборотов пневмоцентробежного типа. Ограничитель настроен на 3200 об/мин.

Изначально двигатель ГАЗ-3307 рассчитывался на применение бензина типа А76, при этом допускалось использование высокооктанового АИ-93 с прибавкой угла опережения зажигания. Завод разрешал применять бензин А-72 с уменьшением угла опережения зажигания. На сегодняшний день моторы эксплуатируются на бензине А92, поскольку топлива с низким октановым числом не производится.

Запас топлива находился в двух баках – основном и резервном. Заправочные объемы – 105 и 60 литров соответственно. На поздних машинах ГАЗ-3307 дополнительный бак не ставится. Основной бак установлен на лонжероне рамы за кабиной со стороны водителя. В основном баке установлен измеритель уровня топлива с аварийным датчиком, включающимся при остатке бензина 12 литров.

С 1992 года небольшими партиями выпускались грузовики ГАЗ-33061, оснащенные нижнеклапанным 6-цилиндровым мотором мощностью 75 л.с. Характерной особенностью машин было использование деревянной платформы, идентичной модели ГАЗ-52-01. Колесная база машины 3770 мм.

Грузоподъемность машины снижена до 2500 кг против 4500 кг у ГАЗ-3307. Существовал проект создания на базе 33061 сельскохозяйственного грузовика с уменьшенной до 3300 мм колесной базой, сниженным снаряженным весом и односкатной ошиновкой заднего моста. Был изготовлен опытный образец, дальнейшего развития машина не получила.

Грузовые автомобили ГАЗ-3307 поздних выпусков оснащены модернизированным карбюраторным двигателем ЗМЗ-5231, развивающим мощность 113 л.с.

Мотор отличается увеличенным на 8 мм ходом поршня, за счет чего рабочий объем вырос с 4250 до 4670 см³. Выхлопная система двигателя оснащена каталитическим нейтрализатором выхлопных газов.

Двигатель оборудован системой ЭСУД, отслеживающей токсичность выхлопа и корректирующей состав смеси. Применение системы позволило немного снизить расход бензина двигателем ГАЗ-3307.

Трансмиссия

На грузовом автомобиле ГАЗ-3307 использовалось сцепление сухого типа, оснащенное одним рабочим диском. В состав сцепления входит демпфер, гасящий вибрации, возникающие при работе. Выключение сцепления производится гидравлическим приводом, действующим от педали. Сцепление передает крутящий момент на первичный вал 4-скоростной коробки, имеющей прямую высшую передачу.

Между выходным валом коробки и задним мостом ГАЗ-3307 расположена карданная передача открытого типа. В состав передачи входят два вала, соединенных между собой карданным шарниром. Из-за большой длины вала в конструкцию введена промежуточная подшипниковая опора, предотвращающая биение вала при высоких оборотах.

Для компенсации изменения расстояния между коробкой и мостом использовано шлицевое соединение частей вала.

Задний мост сохранил гипоидную главную пару. Между ведущими разгруженными полуосями установлен конический дифференциал.

Рулевое управление

Рулевой механизм не получил значительных изменений по сравнению с узлом грузового автомобиля ГАЗ-53-12. На ГАЗ-3307 установлен механический редуктор, состоящий из глобоидального червяка, связанного с рулевым валом. По резьбе червяка движется трехгребневый ролик, оснащенный выходным шлицевым валом.

На шлицы установлена рулевая сошка, на конце которой установлена продольная тяга трубчатого типа. Между колесами установлена поперечная тяга, регулируемая по длине и оснащенная нерегулируемыми шарнирами. Тяга установлена сзади балки.

Рулевая колонка ГАЗ-3307 связана с редуктором карданным валом. Снаружи колонка закрыта пластиковым чехлом. Рулевое колесо двухспицевое, изготовлено из черного пластика.

Тормоза

Грузовой автомобиль ГАЗ-3307 комплектовался барабанными тормозными механизмами на всех колесах. В системе привода установлены два контура, каждый из которых обслуживает свою ось. В состав контура входит отдельный усилитель гидровакуумного типа. Для питания усилителей установлены вакуумные баллоны. Степень разряжения измеряется контрольными датчиками, которые связаны с индикаторной лампой на панели приборов.

При недостаточном значении вакуума контур действует не с полной силой, на панели включается красная предупредительная лампа.

Поздние выпуски грузовика ГАЗ-3307 оснащены антиблокировочной системой.

На задних тормозах ГАЗ-3307 расположены качалки, подводящие колодки к барабанам на стоянке. Привод качалок тросовый, от рычага, установленного в кабине. Зазор между фрикционными накладками и внутренней поверхностью барабана поддерживается автоматическим устройством.

Электрика

ГАЗ-3307 оснащен стандартной электрической системой с рабочим напряжением 12 В. Отрицательный полюс батареи, и минусовые выводы потребителей подключены к кузову и раме грузовика.

Часть грузовиков оснащалась выключателем минусового провода. Источниками тока является батарея 6СТ-75 и генератор со встроенным регулятором. Привод генератора выполняется ремнем, от коленчатого вала двигателя.

Технические характеристики

Выпускаемые и снятые с производства машины сравним при помощи таблицы

  53-12 3307 3308 Земляк Next
Длина, мм 6395 6550 6347 6430 6435
Ширина, мм 2020 2380 2340 2340 2307
Высота, мм 2220 2350 2595 2520 2418
Колесная база, мм 3700 3770 3770 3770 3770
Полная масса, кг 7700 7850 6450 8150 8700
8700 90 90 95 90 110
Расход топлива, л/100 км (бен/диз) 24 19,6/20 22/17 16 18

Автомобиль Next и Земляк – выпускаемые на сегодняшний день модели. Как видно из таблицы ГАЗ-3307 выглядит очень даже неплохо, для своего времени, конечно.

Применение

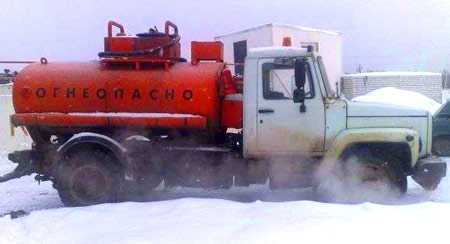

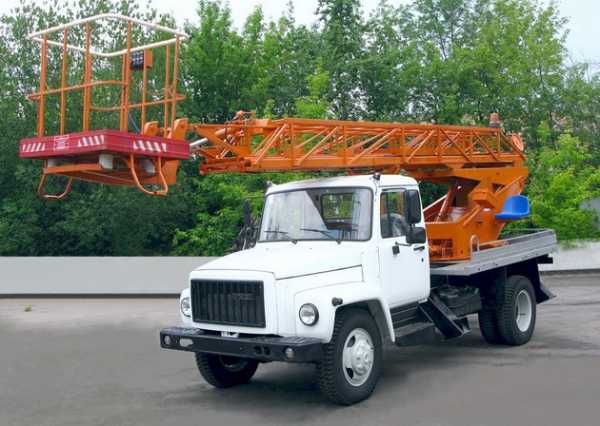

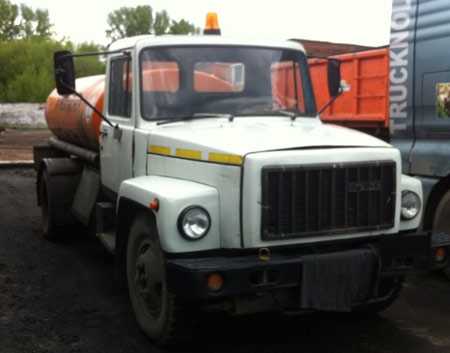

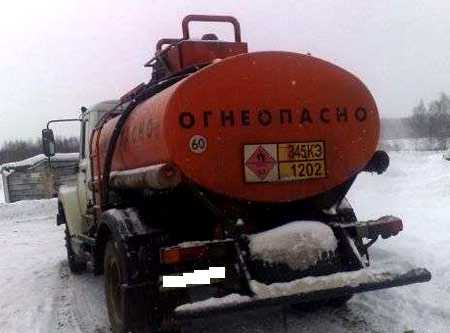

Грузовик ГАЗ-3307 использовался как гражданский автомобиль. На его базе устанавливались цистерны, телескопические подъемники, машины перевозки ремонтных бригад (варианты с одиночной и двойной кабиной). Ограниченное количество грузовиков пошло на создание пожарных автомобилей.

На основе базового грузовика существовал ряд модификаций. Для нужд Саранского автозавода производилось шасси под обозначением ГАЗ-33072. На основе машины выпускались самосвалы с возможностью разгрузки в три или одну сторону.

Отличительной особенностью шасси была установка на картере коробки передач шестеренного масляного насоса, используемого для привода гидравлики самосвального кузова.

Параметры грузоподъемности автосамосвала завода САЗ не отличались от базовой машины – до 4500 кг.

Грузовое такси модели ГАЗ-33073 отличалось компоновкой грузовой платформы, в которой имелись откидные лавки для пассажиров, размещенные вдоль боковых бортов. Борта не имели петель.

Откидывался только задний борт, на полу платформы имелась лестница, облегчавшая доступ на платформу. Сверху кузов закрывался тентом с овальными целлулоидными оконцами по периметру. Сзади тент закрывался откидным клапаном.

Горьковский завод поставлял шасси ГАЗ-33074 для постройки капотных автобусов КАВЗ-3976. Шасси имело удлиненную базу, поставлялось без кабины, но с оперением. На шасси ГАЗ-33075 по отдельному заказу устанавливался двигатель ЗМЗ-513, приспособленный к работе на сжиженном газе. Аналогичный мотор шел на шасси ГАЗ-33076, оснащенный системой питания сжатым газом.

Для армейской эксплуатации был создан ГАЗ-3308, оснащенный системой полного привода, аналогичной ГАЗ-66. Плюсом машины стала капотная компоновка, обеспечивающая увеличенную защиту при подрывах на минах. Армейские грузовики оснащаются бензиновыми и дизельными силовыми агрегатами.

Модернизации

На основе модели 3307 выпускается ГАЗ-33086 «Земляк», оснащенный системой полного привода и 117-сильным дизелем ММЗ Д-245 с турбокомпрессором. На грузовике применяется пятискоростная трансмиссия, а также раздаточная коробка и мосты от ГАЗ-66.

Задний мост имеет двойную ошиновку.

Конструкция ГАЗ-3307 стала базой для создания нового поколения грузовых автомобилей ГАЗ под обозначением Next. Новое поколение оснащено современной кабиной, экономичными двигателями, пятиступенчатой механической трансмиссией. Грузоподъемность машин доходит до 7000 кг.

Видео

warbook.club

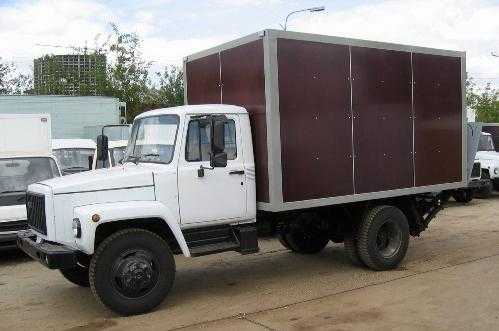

Автофургон ГАЗ-3307/09 (Газон) стандартный / удлиненный промтоварный / изотермический / сэндвич панель с ХОУ

Стоимость фургона Газон, пожалуй, является главной причиной его успеха — это наиболее доступный среднетоннажник в России. Кроме того, этот автомобиль ценят за высокую ремонтопригодность, обусловленную простотой конструктивных решений, примененных при создании шасси.

На автофургон Газон устанавливаются фургоны длиной 3,6 /  5,2 и 6,2 метра . В зависимости от вида перевозимых грузов фургон может быть промтоварным, утепленным или изотермическим и оснащаться холодильно-отопительным оборудованием.

Фургон ГАЗ 3309 (Газон) на российском рынке коммерческого транспорта является одним из лидеров в среднетоннажном сегменте, пользуясь очень высоким спросом как в больших организациях, так и у индивидуальных предпринимателей, занимающихся частными грузоперевозками. Популярность этих грузовиков является следствием сразу нескольких факторов.

Немаловажную роль играет и достаточно высокая проходимость, несмотря на отсутствие полного привода, обеспечивающая возможность передвижения не только по асфальтированным, но и по проселочным грунтовым дорогам.

Фургон ГАЗ 3309 изготавливается на базе надежного двухосного шасси, также используемого в основе многих других видов коммерческих автомобилей. В отличие от ранней модификации (ГАЗ 3307), этот грузовик снабжен более мощным и тяговитым дизельным двигателем производства Минского моторного завода — ММЗ-Д245, благодаря которому автомобиль поучил более высокие эксплуатационные параметры, нежели имел его предшественник, укомплектованный бензиновым мотором.

Купить фургон ГАЗ 3309 с будкой любого типа можно в ООО «СпецТехКомплект», где изготавливаются практически все существующие вид автофургонов на базе автомобилей различных марок и моделей. Нашим заводом выпускаются качественные сертифицированные фургоны промтоварного, изотермического типов, а также множество видов узкоспециализированных автофургонов, предназначенных для реализации самых разных задач.

Изотермические фургоны ГАЗ 3309, которые предназначены для работы с продуктами питания, изготавливаются в нескольких вариациях, отличия которых друг от друга состоят в применяемых материалах и толщине теплоизоляции, а также в типе конструкции (каркасные или бескаркасные). Выбор типа конструкции и толщины термоизоляции основывается на температурном режиме, который необходимо поддерживать в грузовом отсеке.

Промтоварные автофургоны Газон имеют не так много вариантов исполнения, как изотермические будки, и конструкция их значительно проще — этим и объясняется их не столь высокая цена. Однако, в зависимости от вида груза, который планируется перевозить в таком фургоне, в его комплектацию могут включаться разнообразные приспособления, необходимые для надежной фиксации перевозимых товаров.

Специальные автофургоны ГАЗ 3309, а именно: автолавки, лаборатории, мастерские, фургоны для перевозки опасных грузов и другие, как правило, имеют конструкцию напоминающую конструкцию каркасного изотерма, но отличаются от него наличием целого ряда особенностей, необходимых для эффективного выполнения определенных функций.

Позвоните нашим специалистам и они помогут Вам подобрать оптимальный автомобиль под ваши задачи:

8(831) 414-16-40

8-987-756-54-50

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ




















Базовое шасси ГАЗ-3309/ГАЗ-3307
Тип фургона Промтоварный Изотермический Промтоварный Изотермический


Габаритные размеры автомобиля, мм:
— длина 8050 (8260*) 9050 (9260*)
— ширина 2400
— высота 3600
База автомобиля, мм 4570 5070
Колесная формула 4х2
Снаряженная масса, кг

3980 (4430*)/
3570(3990*)

4260 (4710*)/
3840 (4290*)
4210 (4660*)/
3790 (4240*)
4380 (4830*)/
3960 (4410*)
Полная масса автомобиля, кг 8180/7850
— на переднюю ось 2180/1875
— на заднюю ось 6000/5975
Масса перевозимого груза, кг 4050 (3600*)/
4130 (3680*)
3770 (3320*)/
3860 (3410*)
3820 (3370*)/
3910 (3460*)
3650 (3200*)/
3740 (3290*)
Внутренние размеры фургона, мм:
— длина 5100 6100
— ширина 2300
— высота 2200
Погрузочная высота, мм 1300
Примечание:   * При установке гидроборта

spectexkomplekt.ru

ГАЗ-3307 – самый популярный грузовик ГАЗ на сегодняшний день

Грузовой автомобиль ГАЗ-3307 появился в конце 1980-х годов. Эта машина относилась к четвёртому семейству среднетонажных грузовиков Горьковского автомобильного завода. Данные машины должны были заменить собой устаревшее третье семейство ГАЗ-52/53. Несмотря на то, что  ГАЗ-3306 оказался не слишком удачным, конструкторы продолжили работы в данном направлении, и создали поколение ГАЗ-3307/09, которое стало символом завода ГАЗ на долгие годы.

Надёжные и простые в обслуживании грузовые ГАЗ-3307 до сих пор являются самыми популярными среднетонажными автомобилями, которые колесят по дорогам России и СНГ.  Схема ГАЗ-3307 оказалась настолько удачной, что именно она стала основой для выпуска автомобилей пятого поколения Газон-Нэкст.

История создания автомобиля ГАЗ-3307

Работы по созданию нового грузовика на Горьковском автомобильном заводе были запущены ещё в начале 1980-х годов. Предшественник, ГАЗ-52, который ещё до официального выхода в серию смог получить Гран-при в Брюсселе, к тому времени безнадёжно устарел. Для того чтобы максимально удешевить производство, было решено унифицировать новое поколение машин с  грузовиками ГАЗ-52. Благодаря этому, переход с производства ГАЗ-52 на производство ГАЗ-3307 должен был пройти максимально быстро и «безболезненно».

Новое поколение получило полностью новую кабину, благодаря чему казалось, что перед вами совершенно новый автомобиль. Но на самом деле, ГАЗ-3307 имел следующие узлы, которые просто были взяты с ГАЗ-52/53:

  • Тормоза ГАЗ-3307 были полностью идентичными ГАЗ-52. В дальнейшем их доработали, но первые модели оснащались именно такой тормозной системой;
  • Схему шасси тоже взяли с модели третьего поколения. Задний мост ГАЗ-3307 был полностью идентичен мосту ГАЗ-52;
  • Карбюраторный двигатель тоже был идентичен, поэтому расход топлива ГАЗ-3307 с карбюраторным двигателем не отличался от расхода ГАЗ-52.

Первые партии бортовых автомобилей и самосвалов ГАЗ-3307 появились в 1989 году, но параллельно с этим продолжался выпуск самосвалов и других модификаций ГАЗ-52. Только через четыре года ГАЗ-3307 окончательно вытеснил с конвейера грузовики предыдущего поколения.

Технические характеристики ГАЗ-3307

Грузовики ГАЗ-3307 выпускались в различных модификациях, самыми популярными из которых были следующие модификации:

  • Бортовые ГАЗ-3307;
  • Различные фургоны, которые могли быть как рефрижераторные, та к и изотермические;
  • Самосвалы с односторонней разгрузкой;
  • Самосвалы с трёхсторонней разгрузкой.

Если бортовые грузовики использовались чаще всего в сельском хозяйстве, то самосвалы были очень популярны на стройках. Устройство трёхсторонней разгрузки и размеры  позволяли среднетонажному грузовику заехать туда,  куба большие МАЗы, КамАЗы просто не могли протиснуться.

Характеристики грузового автомобиля ГАЗ-3307 выглядят следующим образом:

  • Длина автомобиля составляет 3 740 мм;
  • Ширина — 1 680 мм;
  • Высота – 1 640 мм;
  • Масса загруженного автомобиля составляет 7 850 кг;
  • Грузоподъёмность ГАЗ-3307 составляет 4,5 т. Если для бензиновых карбюраторных двигателей этот вес является максимальным, то дизель легко справляется даже с большим весом;
  • Объём топливного бака составляет 105 литров.

Дизельные модификации, которые получили индекс ГАЗ-3309, появились немного позднее, но они пользуются огромной популярностью даже на вторичном рынке.

Что касается новой кабины, то она стала более просторной и удобной для водителя и пассажира. Большое панорамное стекло обеспечивает отличную обзорность. Система отопления и вентиляции стала более эффективной. Появился гидроусилитель руля в стандартной комплектации. Шумоизоляция кабины стала значительно эффективнее, хотя звук двигателя всё равно слышно достаточно отчётливо.

Водительское кресло стало регулируемым. Конструкция шасси позволяет грузовику уверенно чувствовать себя на сельских дорогах. При этом не стоит забывать, что ГАЗ-3307 не является полноприводным внедорожником, поэтому соваться в грязь на нём не стоит.

Особенности двигателей ГАЗ-3307/09

Первые автомобили ГАЗ-3307 получили простой карбюраторный двигатель от ГАЗ-52, который работал в паре с коробкой от этого же грузовика. Данный двигатель, имеющий индекс ЗМЗ-511, способен развивать до 125 л.с. Этот двигатель отличается высоким расходом топлива, поэтому в планах руководства Горьковского автомобильного завода было заменить его на дизельный мотор через несколько лет после начала серийного производства.

В 1992 году была предпринята первая попытка установить на ГАЗ-3307 дизельный двигатель. Для этого были выбраны моторы японской компании «Hino». Была выпущена опытная партия с японскими дизельными двигателями, но совокупность проблем с зажиганием ГАЗ-3307 и тяжёлого экономического состояния экономики в те годы сделала данный проект обречённым на провал.

Несмотря на это, руководство завода не оставило мысли оборудовать свои грузовики четвёртого поколения дизельными двигателями. Купив немецкую лицензию, и заручившись поддержкой австрийских специалистов, конструкторы завода разработали свой собственный дизельный двигатель, развивающий 122 л.с. Модификации, оборудованные дизельными двигателями, получили индекс ГАЗ-3309. Внешне они отличались только наличием трубы воздухозаборника.

Новый дизельный двигатель показал себя настолько удачным, что планировалось полностью отказаться от производства карбюраторных моторов к 1996 году, но в это время страну «накрыла» очередная волна кризиса. В результате этого продажи новых автомобилей резко упали, поэтому на дальнейшее производство дорогих дизельных моторов у Горьковского автомобильного завода просто не хватило средств.

В результате автомобили ГАЗ с дизельным мотором собственного производства полностью перестали выпускать в 1998 году. В 1999 году страна подписала документы, согласно которым в стране вводились нормы Евро-2. Старый карбюраторный мотор не вписывался в эти нормы, поэтому заводу пришлось заключить соглашение с ММЗ, который обязался поставлять свои дизельные двигатели, соответствующие нормам Евро-2.

Рестайлинг ГАЗ-3307 в 2006 году и новые технические особенности

В 2006 году грузовой автомобиль ГАЗ-3307 получил новый бензиновый двигатель, соответствующий нормам Евро-2. В 2008 году данный двигатель прошёл сертификацию по нормам Евро-3. Несмотря на это, потребители голосовали рублём за дизельную модификацию, поэтому в 2009 году официальный выпуск бензиновых модификаций был прекращён. Несмотря на это, некоторые спецверсии для государственных структур продолжали выпускать ещё несколько лет.

Расход топлива бензинового ГАЗ-3307 составляет около 25 литров на сто км. У самосвала расход выше примерно на два литра. Если машина эксплуатируется по плохим дорогам с полной загрузкой, то расход может повышаться но 10-30 процентов.

Все бензиновые модификации комплектовались четырёхступенчатой КПП, а дизельные – пятиступенчатой. Все коробки ГАЗ просты в обслуживании, хотя часто их работа связана с повышенным уровнем шума. Подвеска ГАЗ-3307 рессорная, амортизаторов там нет. Многие водители жалуются на посредственное сцепление колёс при движении по грунтовой дороге. Зато благодаря отсутствию амортизаторов, можно без проблем грузить машину сверх нормы — подвеска это выдержит.

За годы производства ГАЗ-3307 было выпущено множество различных модификаций на его шасси. Кроме фургонов, самосвалов и бортовых модификаций, на шасси выпускались  различные бензовозы, эвакуаторы и даже автозаки.

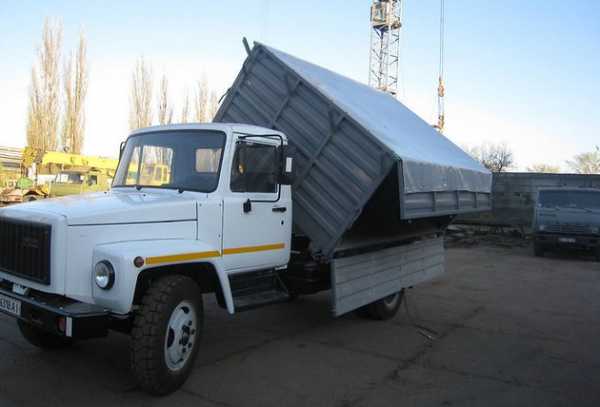

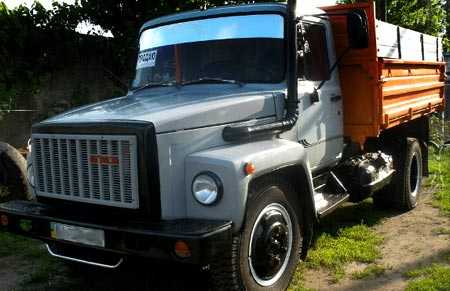

Особенности самосвалов на базе ГАЗ-3307

Хотя самосвалы на шасси ГАЗ-3307 являются весьма популярными в сельском хозяйстве, они имеют целый ряд недостатков:

  • Благодаря рессорной подвеске, движение грузовика по бездорожью держит водителя в постоянном напряжении;
  • Сальники на коленвале не отличаются надёжностью, даже новая деталь через непродолжительное время начинает течь;
  • Бензиновый мотор не отличается экономичностью, поэтому использование ГАЗ-3307 на коротких дистанциях экономически невыгодно;
  • Запасные части для ГАЗ-3307 отличаются крайней нестабильностью качества. Одна и та же деталь может работать несколько лет, а может выйти из строя через неделю.

Интересные факты о ГАЗ-3307

В истории производства ГАЗ-3307 было немало интересных фактов:

  • Первые дизельные модификации появились в 1994 году. Они получили индекс ГАЗ-3309. Внешне эти модификации отличались друг от друга только наличием трубы воздухозаборника на дизельной версии;
  • Преемником ГАЗ-3307 является ГАЗон-Нэкст, который начали выпускать на заводе с 2014 года. При этом производство ГАЗ-3307 продолжалось параллельно ещё несколько лет;
  • В 2006 году завод смог пройти сертификацию на Евро-2, а в 2008 году – на Евро-3;
  • Имеется специальный армейский вариант ГАЗ-3307, который получил индекс ГАЗ-3308 «Садко». Данная машина является преемником знаменитого ГАЗ-66 «Шишига»;
  • ГАЗ-3307 способен с лёгкостью преодолевать подъёмы под углом до 25 градусов.

ГАЗ-3307/09 является недорогим и простым в обслуживании грузовым автомобилем. В настоявшее время он является самым популярным среднетонажным грузовиком ГАЗ и используется в различных частных и государственных структурах.

warways.ru

Технические характеристики автомобиля газ 3307

На данной странице остановим внимание на технических характеристиках грузового авто ГАЗ 3307.

Данный автомобиль относится к бортовым автомобилям. Ведущими колесами являются задние. Весит ГАЗ 3307 немного, немало 3750 кг. Но грузоподъемность его поменьше – 4.5 тонн. Зато он может развивать скорость до 90 км/ч, при максимальной мощности двигателя в 120 л.с.

Вернуться к оглавлению

Полные технические характеристики авто

Габаритные размеры автомобиля
Длина, мм 6330
Ширина, мм 2330
Высота по кабине, мм 2350
Колесная база, мм 3770
Дорожный просвет под балкой передней оси / задним мостом, мм 347 / 265
Колея передних/задних колес, мм 1700 / 1560
Габаритные размеры грузовой платформы
Длина, мм 3490
Ширина, мм 2170
Высота, мм 510

Технические характеристики

Грузоподъемность, кг 4500
Масса автомобиля, кг
Снаряжённая 3200
Полная 7850
Коробка передач механическая пятиступенчатая синхронизированная
Подвеска колёс
Передняя Зависимая, рессорная, с гидравлическими амортизаторами
Задняя Зависимая, рессорная
Тормоза
Рабочая тормозная система двухконтурная, с гидравлическим приводом
Передние Барабанные
Задние Барабанные
Рулевое управление
Тип винт — шариковая гайка
Колеса
Диски, размерность 152Б-508
Шины, размерность 8,25R20

Двигатель

ЗМЗ-511.10 V-8х90°, 4-х тактный карбюраторный двигатель с жидкостным охлаждением
Рабочий объём, л 4,25
Степень сжатия 7,6
Мощность, л.с. (кВт) / об/мин 119 (87,5) / 3200
Максимальный крутящий момент, кГс*м (Н*м) / об/мин 28 (274,7) / 2250
Топливо А-76

Эксплуатационные показатели

Максимальная скорость, км/ч 90
Время разгона до 80 км/ч, с 64
Расход топлива, л/100 км (по ГОСТ 20306-90)
при 60 км/ч 19,6
при 80 км/ч 26,4
Максимальный подъем, преодолеваемый автомобилем, %, не менее 25
Емкость топливного бака, л 105



Вернуться к оглавлению

Коробка передач

Коробка передач грузового авто ГАЗ 3307 4-х ступенчатая, подвески и передняя и задняя являются зависимыми. Вас также может удивить вместительность топливного бака, которая достигает 105 литров, а бензин в него можно заливать, начиная с А76. Что касается комфорта, то кабина газ 3307 достаточно просторная, рассчитана на 2-х человек, включая водителя. В ней практически не слышен шум мотора, и хорошо просматривается дорога.

Вернуться к оглавлению

Тормозная система

Рабочая тормозная система грузового ГАЗ 3307 оснащена гидроприводом, а в качестве тормозов используется барабанный механизм. Этот автомобиль имеет два тормозных контура, один из которых, может служить запасным тормозом.

Вернуться к оглавлению

Рулевое управление

В рулевом управлении используется червячный механизм, который имеет глобоидальный червяк с трехгребневым роликом. Электрооборудование поддерживает свою работу на напряжении в 12 вольт.

Вернуться к оглавлению

Охлаждение и нагревание

Теперь перейдем к жидкостям, которые рекомендуется использовать на авто ГАЗ 3307. В качестве охлаждающей жидкости можно использовать тосол — А40, смешанный с водой, либо чистый тосол – А65. Забыли добавить, что автомобиль еще оснащен подогревателем, так что вам будет в нем тепло и уютно даже в лютый мороз.

Вернуться к оглавлению

Какие использовать моторные масла и жидкости

Для системы смазки рекомендуется использовать всесезонное масло М-8В или М-6/10В. Но если вы работаете в суровых морозных условиях, то вам понадобится масло АСЗп-6. Для коробки передач лучше использовать всесезонное масло ТАП-15в, от минус 25, до -минус 30, используйте ТСп-10, а если температура и того ниже, то заливайте ТСп-15К с небольшим добавлением дизельного топлива для дизельного газ 3307. Эти же масла можно применять и для рулевого механизма. В картер главной передачи следует заливать всесезонное масло ТСп-14гип, при очень сильных морозах – ТСз-9гип.  Для амортизаторов вам потребуется жидкость АЖ-12Т, или веретенное масло. В качестве тормозной жидкости используйте «Томь».

Конечно, все эти данные берутся из рекомендаций завода-изготовителя, и при необходимости вы можете использовать современные масла или жидкости. Но при этом не забудьте проконсультироваться со специалистами.

avtomobilgaz.ru

Фото автомобиля ГАЗ 3307

Если вы задумались о приобретении коммерческого выносливого авто для перевозок, то лучше ГАЗ 3307 не найти. Поэтому, если вы решили купить ГАЗ 3307, тогда вы на верном пути. Наш сайт предоставит вам полную и достоверную информацию относительно авто ГАЗ 3307. На этой страничке вы найдете фото моделей автомобилей ГАЗ в различных модификациях, качественное описание к ним и технические характеристики ГАЗ 3307. Вы сможете поближе познакомиться с автомобилем, что значительно облегчит вам выбор в дальнейшем.

Вернуться к оглавлению

Содержание

  • 1 Самосвал на базе Газ-3307
  • 2 Бензовоз на базе ГАЗ 3307
  • 3 Автофургон на базе ГАЗ-3307
  • 4 Эвакуатор газ 3307
  • 5 Другие модификации ГАЗ 3307
  • 6 Тюнинг ГАЗ 3307

Самосвал на базе Газ-3307

Так выглядит салон самосвала ГАЗ-3307

Вариант подъема кузова самосвала с боку

Классический подъем кузова самосвала ГАЗ-3307

Вид спереди на кабину самосвала 3307

Так выглядит кузов газ 3307 сбоку

Пример установленного дизельного двигателя на газ 3307

Вернуться к оглавлению

Бензовоз на базе ГАЗ 3307

Вид спереди на кабину бензовоза ГАЗ 3307

Так выглядит цистерна бензовоза газ 3307 сбоку

Фото с заднего плана на бензовоз

Вернуться к оглавлению

Автофургон на базе ГАЗ-3307

Вид сбоку автофургона газ-3307


Вид спереди на кабину фургона газ 3307


Так выглядит кузов фургона газ 3307

Вернуться к оглавлению

Эвакуатор газ 3307

Вид спереди на эвакуатора на базе газ-3307

Вариант эвакуатора ГАЗ 3307

Вернуться к оглавлению

Другие модификации ГАЗ 3307

Автомобиль российской почты на базе ГАЗ 3307

Пример хлебовозки газ 3307

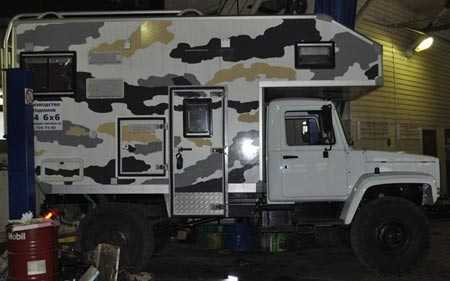

Жилой дома на колесах на базе газ 3307

Фургон газ 3307 аварийной службы

Полицейский автозак на базе газ 3307

Военный грузовик с кунгом

Автомобиль пожарной охраны

Вернуться к оглавлению

Читайте также

Электросхема ГАЗ-3307

Тюнинг ГАЗ 3307

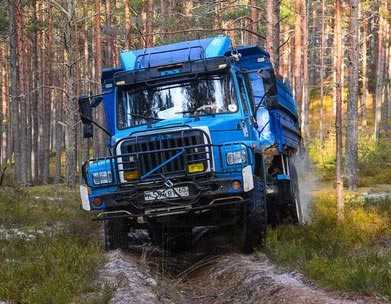

Переделанный в вездеход газ 3307

Вариант тюнинга грузовика газ 3307

Вариант тюнинга вездехода

На нашем сайте только качественные и хорошие фотографии, которые часто дополняются. Мы верим, что вся представленная информация пригодится вам в приобретении автомобиля ГАЗ 3307.

avtomobilgaz.ru

ГАЗ-3307 Двигатель Расход топлива Объем бака Размеры Вес Шины Экологический класс

ГАЗ-3307, 4,5-тонный грузовой автомобиль на шасси ГАЗ-53-12. Первый экземпляр был собран на ГАЗе в 1989. Кузов автомобиля представляет собой деревянную платформу с тремя откидными бортами — боковыми и задним. На продольных бортах предусмотрена установка навесных поперечных скамеек, надставных бортов, дуг и тента. Двухместная кабина располагается за двигателем. По сравнению с базовой моделью ГАЗ-53-12 кабина более комфортабельна, улучшена обзорность, а также термо и шумоизоляция.

ГАЗ-3307 — видео езды по бездорожью

Подрессорное главное сиденье регулируется по весу водителя, длине, наклону подушки и спинки. Предлагается множество модификаций ГАЗ-3307: ГАЗ 330701 — для холодного климата; ГАЗ-33073 — грузопассажирское такси; ГАЗ-33075 и ГАЗ-33076 — газобаллонные автомобили, работающие на сжиженном нефтяном газе (пропан-бутане) и сжатом природном газе; ГАЗ-33072 — шасси для самосвалов; ГАЗ-33074 — шасси для автобусов; ГАЗ-3307 — шасси для специализированных автомобилей. На экспорт идут модификации ГАЗ-330706 (для стран с умеренным климатом) и ГАЗ-330707 (для стран с тропическим климатом).

Автомобиль оснащается бензиновым V-образным 8 цилиндровым двигателем мощностью 120 л. с., работающим на бензине А-76. На ГАЗ-3307 устанавливается однодисковое сцепление с периферийными пружинами и гидравлическим приводом; четырехступенчатая коробка передач; дисковые колеса; зависимая передняя подвеска на полуэллиптических рессорах с амортизаторами; задняя подвеска на полуэллиптических рессорах с дополнительными рессорами; тормозная система с барабанными механизмами, двухконтурным гидравлическим приводом (раздельный по осям) и гидровакуумным усилителем.
В 1992 была выпущена партия ГАЗ-3307, укомплектованная японскими дизельными двигателями «Хино» (Hino) мощностью 136 л. с.

Технические характеристики ГАЗ-3307

Двигатель ГАЗ-3307

ЗМЗ-53-1 1, бензин
— Рабочий объем двигателя: 4 250 см3
— Мощность двигателя: 120 л.с. при 3200 об/мин
— Макс. крутящий момент: 285 Н·м при 2000—2500 об/мин

Расход топлива ГАЗ-3307

— при скорости 60 км/ч: 19,6 л. на 100 км
— при скорости 80 км/ч: 26,4 л. на 100 км

Экологический класс ГАЗ-3307

— Евро-2

Максимальная скорость ГАЗ-3307

— 90 км/ч

Коробка передач: 4 МКПП

Габаритные размеры ГАЗ-3307

— Длина: 6550 мм.
— Ширина: 2380 мм
— Высота: 2350 мм.
— Клиренс: 265 мм
— Колёсная база: 3770 мм
— Колея задняя: 1690 мм
— Колея передняя: 1630 мм

Вес ГАЗ-3307

— полная масса: 7850 кг
— снаряженная масса: 3 200 кг

Объём бака ГАЗ-3307

— 105 литров

Грузоподъемность ГАЗ-3307

— 4500 кг

Размер шин ГАЗ-3307

— 8,25R20



Фото ГАЗ-3307



Фото ГАЗ-3307 Ассенизатор / Вакуумная машина



Автовышка ПМС 318-02 на шасси ГАЗ-3307



САЗ-3507-01 — самосвал на шасси ГАЗ-33072



Автовышка ПМС 318-02 на шасси ГАЗ-3307

Похожие материалы

Load More…

Добавить комментарий

mir-automoto.ru

3307 — универсальный грузовой автомобиль :: SYL.ru

Грузовик ГАЗ-3307, фото которого представлены в данной статье, серийно выпускается на Горьковском автомобильном заводе с 1989 года. Модель пришла на смену широко известному ГАЗ-52, который производился еще в течение трех лет, параллельно со своим преемником. В начале 1993 выпуск устаревшего 52-го прекратился и новая машина под индексом 3307 полностью заняла конвейер.

Популярность

Грузоподъемность ГАЗ-3307 около 4,5 тонн, что является неплохим показателем для машины такого класса. Автомобиль применяется по многим направлениям, выполняя транспортные задачи промышленных предприятий и различных учреждений. Он незаменим в сфере торговли, машина идеально подходит для перевозки грузов на небольшие расстояния. Эксплуатация ГАЗ-3307 возможна на любых дорогах с твердым покрытием.

Грузовик создавался с учетом максимальной унификации с предыдущими моделями, чтобы была возможность использования обширной номенклатуры запасных частей и принадлежностей, оставшихся после «ГАЗ 52». Новая машина, таким образом, обходилась заводу значительно дешевле, а этот фактор в условиях перманентного кризиса имел большое значение.

Силовая установка

На серийный ГАЗ-3307 устанавливался бензиновый двигатель марки ЗМЗ-511, производства Запорожского моторного завода.

Характеристики двигателя:

  • мощность номинальная — 125 л.с. при 3200-3400 об/мин;
  • объем цилиндров — 4,25 куб/см;
  • режим — четырехтактный;
  • число цилиндров — 8;
  • степень номинального сжатия — 7,6;
  • масса — 262 кг;
  • рекомендуемое топливо — бензин А76;
  • конфигурация — расположение цилиндров V-образное.

Модификация ГАЗ-3307, фото которой подтверждает идентичность с версией ГАЗ-3309, оснащалась турбодизельным мотором, в этом заключалось единственное различие между двумя грузовиками.

Трансмиссия

Модель ГАЗ-3307, двигатель которой был достаточно мощным, оснащалась механической коробкой скоростей двухвальной конструкции. Синхронизация при переключении передач была полной. Четырехступенчатая КП зарекомендовала себя с самой лучшей стороны за годы эксплуатации на машинах ГАЗ-52. Автомобиль ГАЗ-3307 получил трансмиссию без каких-либо изменений.

Модификации

  • 33070 — базовая модель, грузовик бортовой с бензиновым мотором марки ЗМЗ-511;
  • 33072 – грузовое шасси с бензиновым мотором марки ЗМЗ-511, под кузов самосвального типа, производства Саранского завода кузовных конструкций;
  • 33073 — такси грузовое, модификация, оснащенная тентом с дугами, откидными скамьями вдоль бортов, дверцей в задней бортовой секции и выдвижной лестницей;
  • 33074 — длинномерное шасси с бензиновым двигателем ЗАЗ-513, под производство пассажирского автобуса КАвЗ-3976;
  • 33075 — бортовой грузовик с мотором ЗМЗ 513, адаптированным под биотопливо на основе сжиженного нефтяного газа;
  • 33076 – бортовое шасси, грузовик с биотопливным мотором ЗМЗ 513, рассчитанным на сжатый природный газ или альтернативный бензин;
  • 33078 – бортовое шасси, грузовик, оснащенный дизельным мотором Hino W04CT, с тяговыми характеристиками в 125 л.с.;
  • 3309 — бортовой грузовик с турбодизельным двигателем марки ММЗ-245;
  • 33091 — длинномерное бортовое шасси, грузовик с дизельным турбомотором ММЗ-245;
  • 33092 — шасси под пожарные машины с дублированной 7-ми местной кабиной, с турбодизелем Д-245 ММЗ;
  • 33094 — длинномерное шасси под монтаж автобуса для пассажирских перевозок КАвЗ-397650, с турбодизельным двигателем;
  • ГАЗ-3307 самосвал — САЗ 35072 — кузов с односторонней разгрузкой массы объемом в 4,5 кубических метров;
  • ГАЗ-3309 — САЗ 35072-10 — самосвальный кузов с трехсторонней разгрузкой объема в 4,5 кубометров;
  • ГАЗ-3307 самосвал — САЗ 3507-01 — шасси под универсальный кузов, объемом 5 куб/м, с разгрузкой в трех направлениях;
  • ГАЗ-3309, «Добрыня», удлиненное шасси с дизельным двигателем, пластиковыми спойлерами и оперением, оборудованное спальным сектором;
  • ГАЗ-33098 — грузовик бортовой с дизельным турбомотором ЯМЗ-5344, мощностью 135 л.с.;
  • ГАЗ-33096 — грузовик бортовой с дизельным двигателем Cummins ISF 3,8L.

Востребованность

Начиная с 2000 года, шасси ГАЗ-3307 стали пользоваться повышенным спросом. Множество компаний на территории России занялись созданием различных самоходных агрегатов на основе автомобильной платформы. Всевозможная спецтехника, фургоны, автоэвакуаторы, самоходные холодильные камеры и другие мобильные технические средства производились с использованием шасси 3307.

Предприятия приобретали удлиненную версию самоходного шасси 3307, устанавливали дополнительное оборудование, обустраивали спальные места для водителей и получали, таким образом, готовый автомобиль для дальних перевозок длинномерных или объемных грузов. Надежный и неприхотливый двигатель способствовал преодолению многокилометровых расстояний.

Европейские нормы

С 2006 года Горьковский завод занялся внедрением экологических правил эксплуатации транспортной техники. Прежде чем двигатель будет установлен на автомобиль, он должен был пройти сертификацию по экологическим нормативам Евро-2 и получить паспорт соответствия. Запорожский моторный завод с задачей сертифицирования справлялся, поскольку конструкция двигателя ЗАЗ-511 в целом отвечала нормам экологии.

Евро-3

В 2008 году требования европейского экологического мониторинга ужесточили. Теперь действовали правила Евро-3, соответствовать которым стало сложнее. Ситуация в конце концов вышла из под контроля и производство ГАЗ-3307 пришлось приостановить.

Серийный выпуск модели был прекращен, но машина выпускалась малыми партиями по открытым заказам прошлого периода. Кроме того, появилась возможность отправлять грузовики в соседнюю Беларусь, которая не подписывала экологические нормативы Евро-3. На белорусский рынок стали поставлять базовую ГАЗ-3307, модификацию «Садко» — 33081 и «Земляк» – 33086. Оба автомобиля оснащались турбодизельным ММЗ Д-245.

www.syl.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
