В начале 90-х годов прошлого века наше Министерство обороны объявило конкурс по разработке перспективного пистолета, который должен прийти на смену автоматическому пистолету Стечкина. В конкурсе, получившем название «Грач», участвовало сразу несколько конструкторских бюро (ЦНИИТочмаш, Ижмех, тульское ЦКИБ и др.). В изначальном техзадании по конкурсу не было требований относительно конкретного патрона. Однако новый пистолет должен был быть мощнее, чем АПС и ПМ. В 1993 году задание было скорректировано – боеприпасом для перспективного пистолета был назначен патрон 9х19 Парабеллум. После этого события из конкурса вышла одна из разработок климовского ЦНИИТочмаш.

Дело в том, что климовские конструктора под руководством П. Сердюкова и И. Беляева работали сразу над двумя пистолетами. Один из них делался под патрон Парабеллум, а второй – под абсолютно новый боеприпас 9х21 РГ054. Также пистолеты имели и различную конструкцию автоматики, хотя во внешнем облике обоих образцов можно заметить некоторые схожие детали.

Пистолет под патрон 9х21, имевший прозвище «Гюрза», сняли с участия в конкурсе «Грач», однако работы над ним не прекратили. Дело в том, что исходная версия патрона 9х21 имела пулю со стальным сердечником — именно по такому пути пошли климовские инженеры, выполняя заказ Минобороны на более мощное оружие. Но военные предпочли другой патрон, а в спецслужбах и в МВД новым оружием заинтересовались. Оно и понятно – на дворе бандитские 90-е, злодеи все чаще надевают бронежилеты, и пули пистолета Макарова им уже нестрашны. Так что комплекс «патрон-пистолет», способный пробить бронежилет третьего класса, был бы очень полезен.

И уже в 1996 году на вооружение ФСБ поступили пистолет СР-1 «Вектор» и несколько патронов: бронебойный СП-10, СП-11 с оболочечной (биметаллическая оболочка), СП-12 с экспансивной и СП-13 с бронебойно-трассирующей пулей. В то же время была создана и экспортная версия пистолета РГ055С «Гюрза». От пистолетов «для внутреннего потребления» он отличается маркировкой на английском языке, немного более аккуратной отделкой и изображением змеи на боковой поверхности затвора. После принятия «Вектора» на вооружение спецслужб им вновь заинтересовались военные. В результате с 2000 года спецподразделения Минобороны стали получать новый пистолет, но с рядом изменений конструкции и под названием СПС (Самозарядный пистолет Сердюкова).

Конструкция пистолета смешанная. Так, например, рамка частично металлическая, частично полиамидная с армированием. Верхняя (металлическая) часть рамки, к которой крепятся почти все детали пистолета, намертво впрессована в пластиковую (рукоятка и скоба спускового крючка). Применение пластика позволило при сохранении габаритов и боевых качеств снизить вес пистолета: около 1200 грамм со снаряженным магазином.

Автоматика «Вектора» всех версий построена на использовании энергии отдачи при коротком ходе ствола. Последний жестко запирается качающейся по вертикали личинкой. Ствол нарезной, длиной 120 мм. Возвратная пружина, как на ряде других отечественных пистолетов, размещена вокруг ствола. Одним концом она упирается в кожух затвора, а другим в специальный удерживающий упор. Этот упор является патентованным изобретением конструкторов ЦНИИТочмаш. Ударно-спусковой механизм «Вектора» выполнен по системе двойного действия, курок открытый. Характерная особенность именно этого пистолета состоит в том, что для ведения огня с самовзвода необходимо установить курок в промежуточное положение – своеобразный дополнительный предохранитель.

Полноценных предохранителей два, оба автоматические. Один расположен на задней поверхности рукоятки и блокирует шептало, а другой на спусковом крючке — запирает его. Надо заметить, что два предохранителя являются предметом спора. Существует мнение, что предохранитель на рукоятке – анахронизм. Тем не менее, считают другие, лишняя система защиты не помешает. В то же время некоторые стрелки отмечают небольшое усилие спуска, что при автоматических предохранителях может привести к несчастному случаю. Еще один спорный момент заключается в том, что для производства выстрела из «Вектора» его необходимо правильно взять в руку, что в условиях боя может потребовать большего времени и стоить стрелку здоровья или жизни. Поэтому некоторые пользователи изолентой намертво фиксируют предохранитель на рукоятке в утопленном положении.

Боепитание пистолета идет из двухрядного коробчатого магазина на 18 патронов. По старой технической традиции магазин размещается в рукояти. Защелка, фиксирующая магазин, расположена на рукояти за спусковой скобой с обеих сторон.

Для прицеливания пистолет имеет открытый нерегулируемый прицел. На целике и мушке имеются белые точки.

Пистолет «Вектор» выпускался в нескольких версиях. Это:
— РГ055. Было выпущено несколько опытных образцов и партия 50 единиц для Федеральной службы охраны.
— РГ055С. Экспортный вариант пистолета. Имеет другой пластик рукояти, рисунок со змеей сбоку и немного другие обводы рукояти.

— СР-1 «Вектор». Серийная модификация для спецслужб. Первая версия пистолета, на которой наружная часть спусковой скобы не скругленная, но с выступом для пальца, что обеспечивает более удобный хват двумя руками. На пистолетах некоторых партий передняя часть скобы получила насечки. СР-1 производится на двух предприятиях: на ЦНИИТочмаш и на кировском заводе «Маяк». Пистолеты заводов отличаются только внешне: логотипами производителя на боковых поверхностях рукояти. Климовские пистолеты можно определить по стилизованным изображениям совы, а кировские по знаку «√», вписанному в круг.

— СР-1М. Новая модификация пистолета получила предохранитель на рукоятке большего размера, а, следовательно, вероятность его недожатия в силу разных обстоятельств снижается. Немного изменена кнопка магазинной защелки. Но самое важное нововведение СР-1М – затворная задержка. Причем климовские инженеры предусмотрели автоматическое снятие с задержки и досылание патрона после замены магазина.

topwar.ru

Новый пистолет семейства «Вектор» прошел предварительные испытания

В ближайшем будущем может начаться очередное перевооружение армии, на этот раз касающееся стрелкового оружия. Один из известных проектов разработки самозарядного пистолета прошел очередную стадию, что приближает его к возможному началу серийного производства и поставок в армию. По последним данным, серийный выпуск оружия новой модификации может стартовать уже в следующем году. В случае принятия соответствующего решения военнослужащие смогут получить новый пистолет СР-1МП.

О последних успехах проекта разработки нового пистолета в середине августа рассказал генеральный директор Центрального научно-исследовательского института точного машиностроения (ЦНИИТочмаш) Дмитрий Семизоров. В интервью для информационного агентства ТАСС, опубликованного 16 августа, гендиректор института рассказал, что к настоящему времени были завершены предварительные испытания нового пистолета, проводившиеся в интересах министерства обороны. Завершение этого этапа проверок позволяет начать новые испытания, по результатам которых будет окончательно определяться судьба новой разработки.


Пистолет СР-1 ранних выпусков. Фото World.guns.ru

По словам Д. Семизорова, осенью должны начаться государственные испытания нового пистолета. Завершить их планируется к концу текущего года. После этого военное ведомство должно будет изучить результаты всех проведенных испытаний и вынести свое решение. В случае получения одобрения и появления заказа предприятие готово уже в следующем году изготовить и передать армии первую партию новых пистолетов.

Как уточняют другие отечественные средства массовой информации и пресс-служба государственной корпорации «Ростех», речь идет о новом самозарядном пистолете СР-1МП, представляющим собой очередную модификацию известного изделия СР-1 «Вектор». Базовая конструкция появилась достаточно давно, и за прошедшее время претерпела заметные изменения, что привело к разработке нескольких отличающихся друг от друга модификаций. Кроме того, имели место несколько заказов на поставку серийного оружия тем или иным заказчикам.

Разработка пистолета, в дальнейшем получившего известность под обозначением СР-1, стартовала в начале девяностых годов. Изначально работы велись в рамках армейского конкурса «Грач», целью которого было создание перспективного оружия для вооруженных сил, отличающегося от существующих образцов повышенными характеристиками. Сотрудниками ЦНИИТочмаш П.И. Сердюковым и И.В. Беляевым был разработан проект нового пистолетного комплекса в составе собственно пистолета и нового патрона конструкции А.Б. Юрьева. Предложенная конструкция пистолета не устроила заказчика, из-за чего проект выбыл из соревнования.

Тем не менее, вскоре новая разработка заинтересовала руководство других силовых структур. Так, в 1993 году началась переработка имеющегося проекта в соответствии с новым техническим заданием, выданным Федеральной службой безопасности. Именно на этом этапе разработки проект получил обозначение «Вектор». Интерес спецслужб к проекту, в первую очередь, был обусловлен основными характеристиками огня. Параметры новейшего патрона, предложенного авторами проекта, позволяли поражать противника, использующего средства индивидуальной защиты. Оружие с такими возможностями представляло большой интерес для специальных подразделений.

В 1995 году разработчики пистолетного комплекса «Вектор» получили патент № RU2049977. Кроме того, было изготовлено несколько опытных образцов оружия, необходимых для проведения испытаний. Также было выпущено несколько предсерийных партий. По имеющимся данным, прототипы пистолета «Вектор» обозначались как РГ055. В 1996 году состоялась первая публичная демонстрация новой разработки. При этом пистолет позиционировался в качестве изделия для экспортных поставок под названием «Гюрза». К этому времени на базе исходного патрона 9х21 мм РГ052 был создан новый боеприпас РГ054 с отличающимися характеристиками.


Схема пистолета из патента 1995 г.

В конце 1996 года пистолет «Вектор» был принят на вооружение спецподразделений ФСБ и ФСО. Изделие получило новое обозначение СР-1 («Специальная разработка, первая»). Вместе с пистолетом на вооружение приняли патрон РГ054 / СП-10 («Специальный патрон, десятый»). В дальнейшем на базе патрона 9х21 мм СП-10 были созданы несколько других боеприпасов, отличающихся основными особенностями конструкции и назначением. Стрелок получил возможность составлять боекомплект из патронов с бронебойной, оболочечной малорикошетирующей, экспансивной или бронебойно-трассирующей пулей.

В 2003 году появилось постановление правительства, в соответствии с которым пистолет «Вектор» принимался на вооружение специальных подразделений вооруженных сил. При этом оружие получило еще одно обозначение – СПС («Самозарядный пистолет Сердюкова»). Одновременно с этим было налажено производство модернизированного пистолета для спецслужб под обозначением СР-1М. Начало производства новых модификаций оружия не привело к остановке проектных работ. В дальнейшем специалистами ЦНИИ Точного машиностроения были созданы новые версии оружия.

Несмотря на все изменения, внедряемые в новых проектах модернизации, пистолеты семейства «Вектор» сохраняют общие элементы конструкции и принципы работы. Автоматика этого оружия использует отдачу ствола с коротким ходом. С точки зрения общей компоновки изделие «Вектор» является типичным современным пистолетом. Используется рамка с креплениями для всех основных агрегатов, а также подвижные ствол и кожух затвора. Магазин традиционно размещается внутри рукояти. С целью облегчения конструкции рамка пистолета изготавливается из металла и пластика. Металлические детали используются в верхней части изделия, подвергающейся высоким нагрузкам. Прочие агрегаты могут выполняться из пластика.

Пистолет комплектуется стволом калибра 9 мм длиной 120 мм (13 калибров), имеющим возможность возвратно-поступательного движения для осуществления перезарядки. Запирание ствола производится при помощи качающейся в вертикальной плоскости личинки. Во время работы автоматики личинка должна взаимодействовать с направляющими рамки и перемещаться в нужном направлении, обеспечивая соединение ствола и затвора, а также их расцепку. Последние действия в цикле перезарядки обеспечиваются возвратной пружиной, помещаемой на стволе. По причине использования подвижного ствола в конструкцию оружия пришлось внедрить специальный упор для заднего конца пружины. Это решение впоследствии было запатентовано.


Патроны 9х21 мм СП-10. Фото Dokwar.ru

Пистолет оснащается ударно-спусковым механизмом куркового типа с открытым размещением курка. Механизм двойного действия позволяет вести огонь как с предварительным взводом, так и без него. При этом самовзвод возможен только при предварительной постановке курка на т.н. предохранительный промежуточный взвод.

В отличие от других современных пистолетов, изделия семейства «Вектор» не имеют неавтоматических предохранителей. Безопасность обращения с оружием контролируется автоматикой. Пистолет имеет два автоматических предохранителя, следящих за правильным хватом оружия и за давлением на спусковой крючок. Первый автоматический предохранитель выполнен в виде клавиши, выведенной на заднюю поверхность рукояти. Его задачей является блокировка шептала: при нажатии на клавишу оно освобождается. Второй предохранитель представляет собой дополнительный рычажок на спусковом крючке, не позволяющий произвести выстрел при неправильном нажатии на последний. Конструкция предохранителей такова, что позволяет выполнить выстрел только при одновременном нажатии на оба устройства.

Пистолет оснащается достаточно простыми прицельными приспособлениями в виде открытых целика и мушки, помещенных на верхней поверхности кожуха затвора. Прицельная дальность заявлена на уровне 100 м.


Неполная разборка пистолета СР-1. Фото Dokwar.ru

Для боепитания оружия был разработан отъемный коробчатый магазин, помещаемый в приемную шахту рукоятки. В двухрядном магазине удалось разместить 18 патронов. Подача осуществляется при помощи пружины. Фиксация магазина на своем месте обеспечивается защелкой, помещенной в основании скобы спускового крючка. Интересно, что конструкция этого узла отличается у разных версий пистолета. Так, изделие СР-1 имело кнопки защелки на обеих сторонах, тогда как у СПС имеется только одна кнопка на правой поверхности.

В ранних модификациях пистолет «Вектор» имел общую длину 195 мм и весил 0,9 кг без патронов. Магазин с патронами 9х21 мм добавлял к общему весу около 300 г. В зависимости от типа используемого патрона, пистолет мог показывать начальную скорость пули на уровне 400-425 м/с. Дульная энергия достигала 635 Дж.

С середины девяностых годов специалистами ЦНИИТочмаш было разработано несколько модификаций пистолета «Вектор», имеющих те или иные отличия друг от друга. В первую очередь, изменения касались эргономики изделий. С учетом опыта эксплуатации и отзывов стрелков, использовавших такое оружие, вносились некоторые изменения в конструкцию отдельных агрегатов. При этом, однако, общая архитектура и принципы действия оружия оставались прежними.

Первым вариантом пистолета семейства «Вектор» являются прототипы и предсерийные изделия РГ055. Их характерной чертой являются скругленные грани кожуха затвора, впоследствии замененные прямыми. На базе РГ055 была создана экспортная модификация «Гюрза». От исходного образца этот вариант оружия отличался более аккуратной «выставочной» отделкой, а также гравировкой на боковой части кожуха, изображающей атакующую змею.


Пистолет СР-1М. Фото Wikimedia Commons

Принятый на вооружение и производившийся серийно пистолет СР-1, предназначенный для ФСБ и ФСО, получил кожух с выраженными прямыми гранями и рукоять измененного вида. Кроме того, для улучшения эргономики была доработана скоба спускового крючка, передняя часть которой получила упор для пальца второй руки. Известно о существовании изделия РГ060 «Гюрза», являвшегося экспортной версией СР-1. Отличия базовой и экспортной модификации заключались только во внешней отделке. По имеющимся данным, производство пистолетов для спецслужб велось с 1996 по 2000 годы, после чего было остановлено по причине выполнения всех имевшихся заказов.

В 2000 году начался выпуск «армейских» пистолетов СПС. От ранее производившихся СР-1 эти изделия отличались вновь измененной формой рукоятки и односторонней кнопкой защелки магазина. Также некоторым изменениям подверглись прицельные приспособления. Производство пистолетов СПС в интересах армейских спецподразделений продолжалось в течение нескольких лет.

К середине двухтысячных годов был освоен выпуск пистолетов СР-1М, представляющих собой улучшенный вариант существующего оружия. С учетом опыта эксплуатации пистолетов всеми прежними заказчиками была создана новая модификация, отличавшаяся некоторыми особенностями конструкции. СР-1М получил рамку от СПС с соответствующими рукоятью и защелкой магазина, а также обновленный прицел. Кроме того, впервые в семействе «Вектор» появилась затворная задержка. Ее конструкция такова, что досылание патрона при замене магазина производится автоматически.


Пистолет СР-1МП с прибором бесшумной стрельбы. Фото World.guns.ru

Сравнительно недавно была представлена очередная модификация пистолета под названием СР-1МП. Все основные механизмы этого изделия остаются прежними, а нововведения проекта затрагивают только внешние агрегаты. На передней части рамки теперь предлагается устанавливать специальную колодку, на нижней поверхности которой имеется планка Пикатинни для монтажа различного дополнительного оборудования, такого как фонари соответствующих габаритов, прицелы или лазерные целеуказатели. Также модернизированный пистолет может использоваться вместе с оригинальным прибором бесшумной стрельбы. Глушитель новой конструкции имеет особые крепления, обеспечивающие быструю установку и демонтаж, а также совместимые с подвижным стволом пистолета.

Согласно последним сообщениям отечественных средств массовой информации, самозарядный пистолет СР-1МП пока не принят на вооружение, однако уже сделал заметные шаги в этом направлении. Не так давно это оружие прошло предварительные испытания для министерства обороны. Этой осенью организация-разработчик и потенциальный заказчик в лице военного ведомства намерены провести государственные испытания, необходимые для вынесения окончательного решения. В соответствии с существующими оценками, отличающимися определенным оптимизмом, серийное производство нового пистолета и поставка готовых изделий в войска могут начаться уже в следующем году. Для достижения таких успехов перспективному пистолету СР-1МП нужно пройти последний этап испытаний и заинтересовать заказчика в лице министерства обороны.

По материалам сайтов:
http://tass.ru/
http://rostec.ru/
https://rg.ru/
http://world.guns.ru/
http://armoury-online.ru/

Патент № RU2049977:
http://findpatent.ru/patent/204/2049977.html

topwar.ru

Картинки пневмо пистолет вектор, Стоковые Фотографии и Роялти-Фри Изображения пневмо пистолет вектор

Картинки пневмо пистолет вектор, Стоковые Фотографии и Роялти-Фри Изображения пневмо пистолет вектор | Depositphotos®

[email protected]

5000 x 5000

vectorfusionart

5600 x 3959

ru.depositphotos.com

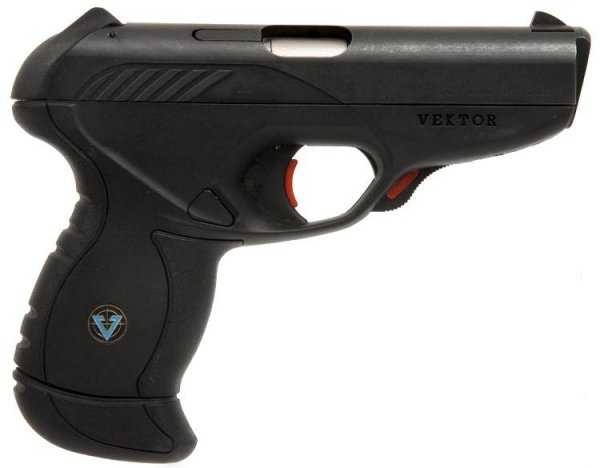

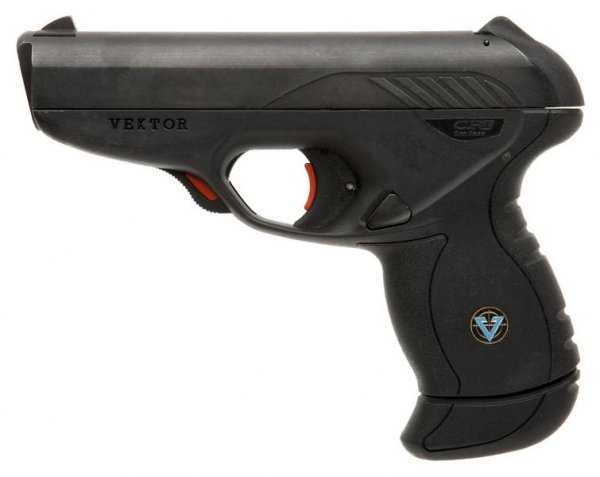

VEKTOR CP1 пистолет — характеристики, фото, ттх

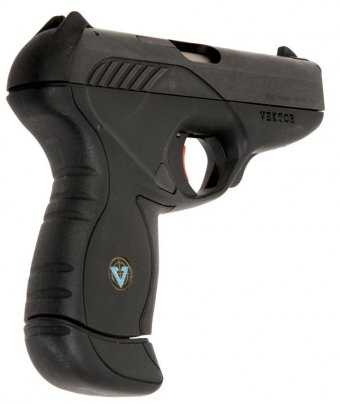

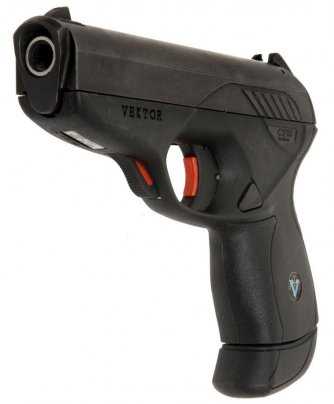

Южно-африканский пистолет VEKTOR CP1 был разработан Denel Land Systems для использования в качестве компактного служебного оружия и оружия самообороны скрытого ношения. Этот пистолет отличает прежде всего очень необычный дизайн. Рама и затвор-кожух имеют плавные обводы, без выступающих деталей и острых углов. Особенностью конструкции является флажковый предохранитель, расположенный в передней части спусковой скобы. Он представляет собой продольно движущуюся клавишу. При нажатии назад (к спусковому крючку) предохранитель включается, нажатием вперед – выключается. Затвор-кожух в передней части имеет скошенный выступ для защиты дульного среза ствола. Безопасность в обращении обеспечивается автоматическим предохранителем спускового крючка. Запирание канала ствола осуществляется полусвободным затвором при помощи отвода части пороховых газов. Отвод газов осуществляется через небольшое отверстие в стенке ствола, расположенное впереди патронника, в находящийся под стволом цилиндр, в который входит установленный в передней части затвора-кожуха газовый поршень.

При выстреле отход затвора-кожуха назад тормозится давлением пороховых газов, которое падает, когда пуля покидает канал ствола. После чего затвор-кожух отходит назад, выбрасывает стреляную гильзу и досылает в патронник следующий патрон. Ударно-спусковой механизм куркового типа, только самовзводный, со скрытым расположением курка. Двухсторонняя защелка магазина расположена в основании спусковой скобы. Имеется два типа двухрядных магазинов – с емкостью 13 и 12 патронов, отличающиеся величиной их крышки. Прицельные приспособления не регулируемые. Боковые поправки могут вноситься только при помощи смещения мушки, закрепленной в пазе типа «ласточкин хвост». Рама, спусковой крючок, клавиша флажкового предохранителя и тыльная часть затвора-кожуха изготавливаются из полимера. Благодаря эргономичной рукоятке оружие удобно в удержании и хорошо контролируется при стрельбе.

В качестве недостатка можно отметить наличие управляемого вручную предохранителя, усложняющего обращение с оружием. Кроме того, некоторыми владельцами были отмечены случаи самопроизвольных выстрелов при падении оружия. В октябре 2000 года производитель начал указывать в инструкции по эксплуатации о недопущении ношения их пистолета с патроном в патроннике. Это было сделано для исключения какой-либо опасности случайного выстрела при падении оружия и, соответственно, исков в отношении компании. Конечно же, ношение без патрона в патроннике и косвенное признание производителем недостаточной безопасности их оружия при его ношении были неприемлемы для покупателей. В конечном итоге это привело к резкому падению продаж, в общем то, перспективного пистолета, и снятие его с производства. До того, из ЮАР пистолет экспортировался в другие страны, включая Европу и США. Для Италии выпускалась версия под патрон 9×21 IMI. Производство CP1 велось с 1996 по 2001 гг. В настоящее время этот пистолет встречается очень редко.

Технические характеристики

  • Калибр: 9mm Parabellum / 9×21 IMI
  • Длина оружия: 177 мм
  • Длина ствола: 101 мм
  • Высота оружия: 140 мм
  • Ширина оружия: —
  • Масса без патронов: 720 г.
  • Емкость магазина: 13 или 12 патронов
