Экспериментальный экраноплан КМ. — Российская авиация
Экспериментальный экраноплан КМ (Корабль-Макет).
Разработчик: Алексеев
Страна: СССР
Первый полет: 1966 г.
В начале 1960-х годов была принята государственная программа по экранопланам, предусматривающая создание ряда новых пилотируемых самоходных моделей экранопланов, а также разработку проектов боевых экранопланов для ВМФ и других родов войск с созданием полноразмерного экспериментального экраноплана. В 1964-1965 годах в ЦКБ по СПК осуществлялось проектирование и создание уникального, самого большого в мире летательного аппарата — экраноплана «КМ»- корабль-макет, получившего у зарубежных спецслужб названия: «Каспийский монстр», «Каспийское чудовище». Главным конструктором этого экраноплана был Р.Е.Алексеев, ведущим конструктором — В.П.Ефимов. В постройке экраноплана КМ были задействованы многие предприятия Советского Союза, в частности Горьковского региона — завод «Красное Сормово», авиастроительный завод имени Серго Орджоникидзе.
КМ, или корабль-макет, как его назвали в ЦКБ, имел длину 92 м, высоту 22 м, размах крыла 37 м. Днище корпуса было устроено по-корабельному, хотя внешне КМ походил на самолет. На переднем пилоне размещалось 8 турбореактивных двигателей тягой по 10 т каждый — их мощность использовалась в основном при старте. На киле стояли еще два таких же двигателя, достаточных для поддержания крейсерского режима. В рекордном полете его масса достигала 544 т, что было в то время неофициальным мировым рекордом для летательных аппаратов того времени. Он был побит только с созданием самолета Ан-225 «Мрия». По документам экраноплан проходил как корабль и относился к ВМФ, так как экранный эффект действует на высоте нескольких метров. Конструктивно он напоминал амфибию (тип лодка). Управляли экспериментальным аппаратом летчики-испытатели.
Испытания корабля-макета решили провести на Каспийском море. 22 июня 1966 года, перед рассветом с волжского причала спустили на воду самый крупный на то время летательный аппарат в мире. А затем почти месяц полупритопленный, с отстыкованным крылом, накрытый маскировочной сеткой экраноплан буксировали по Волге из Горького на полигон в Каспийск. По соображениям секретности шли ночью, днём отстаивались. И все это время доделывали KM — руководство, желая отрапортовать «наверх» и получить награды, назначило Алексееву, попросту говоря, сумасбродные сроки.
Наконец КМ достиг Каспийска — городка, расположенного рядом с Махачкалой. Туда же прибыли высокопоставленные чиновники и потребовали от конструктора немедленного отчета. Экраноплан еще находился в плавучем доке, а Доктор наравне со всеми тянул канаты, пристыковывая крыло. И вдруг он удивил своих сотрудников, казалось бы, уже привыкших к его неординарности, — взяв полетный лист, Алексеев невозмутимо начертал на нем: «Полет в доке».
Запустили все 10 двигателей, грохот нарастал, тросы, удерживающие КМ, натянулись, как струны, на берегу начал ломаться деревянный забор, попавший под выхлопы моторов. При тяге в 40% от номинальной док с пришвартованным в нем экранопланом тронулся с места, стало срывать якоря. Удовлетворенный произведенным на чиновников впечатлением, Алексеев приказал глушить двигатели. С тех пор слова «полет в доке» для конструктора и его сподвижников обозначали очковтирательства, на которые случалось идти, дабы не конфликтовать с требующим быстрых результатов начальством.
А оно все торопило, и для соблюдения назначенной даты первого полета пришлось серьезно рискнуть. Дело в том, что на корабле-макете не успели смонтировать радиооборудование, не работали и высотомеры. В четыре утра, когда начальство нежилось в постели, буксир вывел док в море. Он еще не полностью погрузился в воду, а из него уже на малом газе вырулил экраноплан — за штурвалом сидел Доктор. Он показал жестом: «Вперед!» — и поднял КМ из воды. Летал сразу около 50 мин на высоте примерно 4 м.
На берегу Алексеев доложил ошеломленным председателю и членам комиссии: «Машина вела себя прекрасно», а заодно, пообещав никому не говорить, что они все проспали, попросил подписать полетный лист. Деваться сконфуженным чиновникам было некуда — полет наблюдало немало свидетелей. Удачный исход первого испытания принес Алексееву «добро» финансировать его проект как минимум 5 лет. На самом же деле полет прошел не столь уж гладко — в какой-то момент корпус экраноплана, построенный по авиационным принципам, начал извиваться, как змея. Недостаток решили устранить самым простым путем — корпус укрепили 10-и 20-миллиметровыми металлическими листами. Перебирать его ажурную силовую конструкцию, перекладывать кабельные трассы и прочую начинку было некогда.
Но все равно огромная, тяжелая машина показала феноменальные качества. Она устойчиво шла над экраном на высоте 3 — 4 м на крейсерской скорости 400-450 км/ч. Вообще Алексеев обладал какой-то удивительной конструкторской интуицией. Например, когда за рубежом опубликовали схемы его судов на подводных крыльях, один немецкий профессор-гидроаэродинамик, изучив их, категорически заявил: «Эти аппараты не могут двигаться так быстро — крылья разрушатся от кавитации». Узнав же, что русские от опытных образцов уже переходят к серийному выпуску, уязвленный ученый не удержался и приехал к Алексееву. Зарубежного гостя прокатили на «Ракете», причем часть плавания он провел довольно оригинально. По его просьбе открыли нижний люк, профессор свесился вниз головой поближе к воде (двое из команды держали его за ноги) и наблюдал водные потоки, омывающие крыло. Через некоторое время профессор принял нормальное положение и, пожав Алексееву руку, сказал: «Удивительно, гениально!»
Да, Доктор был необычным человеком. Его, как и КМ, вполне можно назвать «монстром», способным на то, что другим не под силу. До сих пор достигнутое им в создании экранопланов остается отечественным секретом. Зарубежные аналоги этих машин представляют собой, по сути, низколетящие самолеты — пилоты насильно удерживают их у поверхности. КМ же был настолько устойчив, что Алексеев иногда на показ переставал им управлять и даже выключал в полете двигатели. Наблюдавших такое летчиков особенно впечатляло, что аппарат безо всякого вмешательства рулей отслеживал каждый изгиб рельефа. Обладал КМ и хорошей маневренностью — он был способен на крутые развороты с большим креном и касанием шайбы (окончания крыла) о воду. Наблюдатели видели, как после затяжного разбега по морю с 3-балльным волнением он оторвался от воды и ушел за горизонт.
Испытания КМ проходили на Каспии в течении в течении 15 лет и закончились очень печально. 9 февраля 1980 года умер Алексеев. В тот же году погиб КМ. Пилот, давно не сидевший за штурвалом «монстра», слишком резко задрал при взлете нос машины, она быстро и почти вертикально пошла вверх, растерявшийся летчик резко сбросил тягу и не по инструкции сработал рулем высоты — корабль, завалившись на левое крыло, ударился о воду. Жертв не было. Все, кто знал «Каспийского монстра», до сих пор уверяют — нужно было сделать нечто из ряда вон выходящее, чтобы угробить его.
ЛТХ:
Модификация: КМ-1
Размах крыла, м: 37,60
Размах хвостового оперения, м: 37,00
Длина, м: 92,00
Высота, м: 21,80
Площадь крыла, м2: 662,50
Масса, кг
-пустого самолета: 240000
-макс. взлетная: 544000
Тип двигателя: 10 х ТРД ВД-7
Тяга, кгс: 10 х 13000
Максимальная скорость, км/ч: 500
Крейсерская скорость, км/ч: 430
Практическая дальность, км: 1500
Высота полета на экране, м: 4-14
Мореходность, баллов: 3
Экипаж, чел: 6.

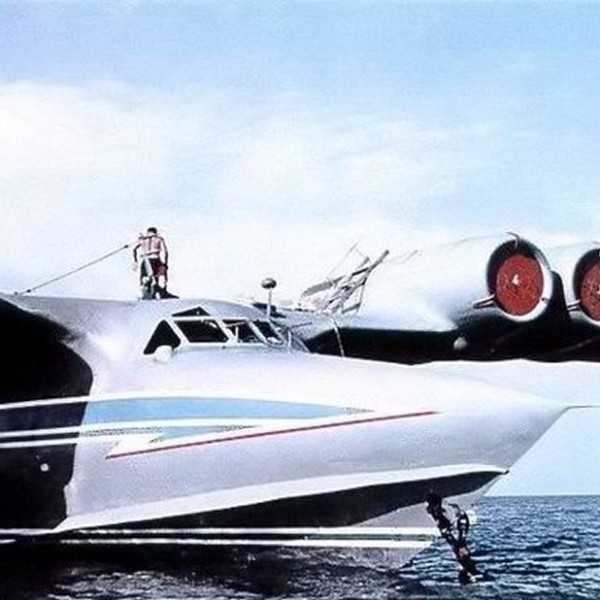

Экраноплан КМ.
Экраноплан КМ.
Экраноплан КМ.
Экраноплан КМ.
Экраноплан КМ.
Экраноплан КМ.
Экраноплан КМ.

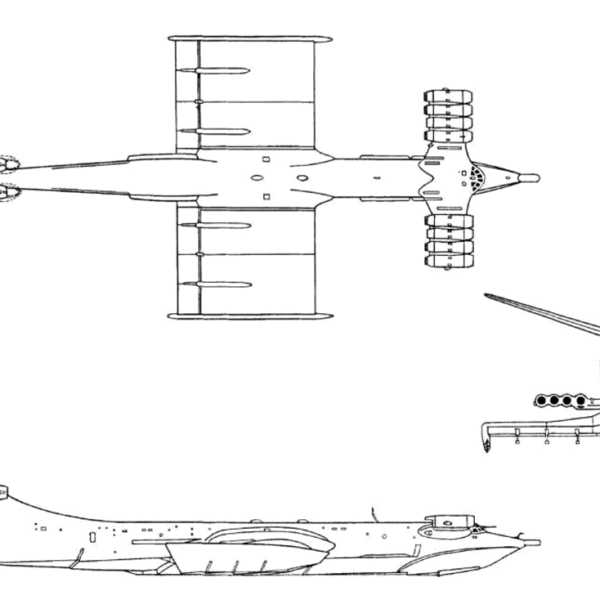

Экраноплан КМ. Схема.
.
.
Список источников:
Летательные аппараты нетрадиционных схем. Экранопланы.
Г.Ф.Петров. Гидросамолеты и экранопланы России.
Журнал «Техника — молодёжи» №№ 1-3 за 1992 г. Алексей Кузнецов. Каспийский монстр.
Красная звезда. Анатолий Докучаев. В чем сила «Каспийского монстра».
Аэрохобби. С.Кравчук, А.Маскалик, А.Привалов. Летящий над волнами.
