Содержание

Малые десантные корабли на воздушной подушке типа «Зубp»

МДК типа «Зубp»

Постройка и служба

16 ед. Заказано
16 ед. Построено
1988-н.в. гг. Годы постройки
1989-н.в. гг. Годы службы
Приморский судостроительный завод
Судостроительный завод «Море» Место строительства

Общие данные

555 / т. Водоизмещение
(стандартное/полное)
157,3 / 25.6 / 21,9 м. Размерения
(длина/ширина/осадка)
ЭУ

Основная

  • 3 газотурбинных двигателя М-70 (3х10,000 л.с.).

Привод нагнетателя ВП

  • 2 газотурбинных двигателя М-70 (2х10,000 л.с.).

Электроснабжение

  • 4 газотурбинных генератора ГТГ (4х100 КВт).

Движитель

  • 3 воздушных винта в кольцевых насадках.
Энергетическая установка
110 км/ч/60 узл. Скорость хода
555 км/300 миль Дальность плавания

Экипаж

27 чел. Общая численность
4 чел. Офицеры
23 чел. Матросы

Бронирование

0 / 0 мм. Пояс/борт
0 мм. Палуба

Вооружение

Зенитно-ракетный комплекс

  • 2 × ПУ ЗРК А-22 «Огонь».

Пушки

  • 2 х 30мм автоматические установки типа АК-630.

ПЗРК

  • 8 комплектов переносных ЗРК типа «Игла» или Stinger.

Радиоэлектронное

  • рлс общего обнаружения «Позитив»;
  • навигационный комплекс Экран» в обеспечении РЛС МР-244-3;
  • комплекс средств РЭБ «Слябинг»;
  • комплекс средств связи «Буран».

Десантовместимость

  • три танка Т-80 и 100 человек десанта;
  • 10 БТР или восемь «БМП-3» и 140 человек десанта;
  • 500 человек личного состава десанта с полным снаряжением.
Малые десантные корабли типа «Зубp» («Проект 12322») — это малое десантное судно, оснащенное воздушной подушкой и разработанное во времена СССР. После рассекречивания проекта, МДК типа «Зубp» были признаны самыми мощными в мире судами на воздушной подушке. Для МДКВП «Зубр» доступно для высадки десантов до 70 % общей длины береговой линии морей и океанов мира.

История создания

Предпосылки появления

Перед конструкторами стояла задача создать судно на воздушной подушке, которое будет органичным развитием проекта 12321 «Джейран».

Проект 12322 МДК «Зубp» должен был отвечать следующим требованиям: транспортировка личного состава военных подразделений, боевой техники и/или грузов, с забором и высадкой/разгрузкой на необорудованных береговых линиях в количествах, превышающих таковые у кораблей проекта 12321.

Проектирование и строительство

Проектированием занималось центральное конструкторское бюро «Алмаз» под руководством Ю.М. Мохова.

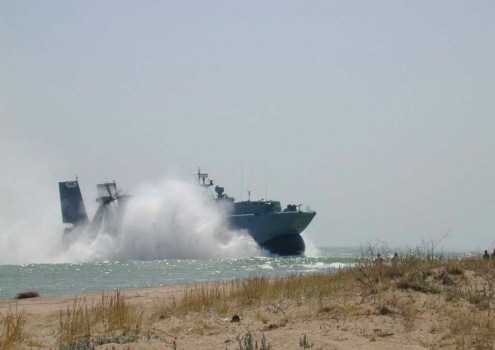

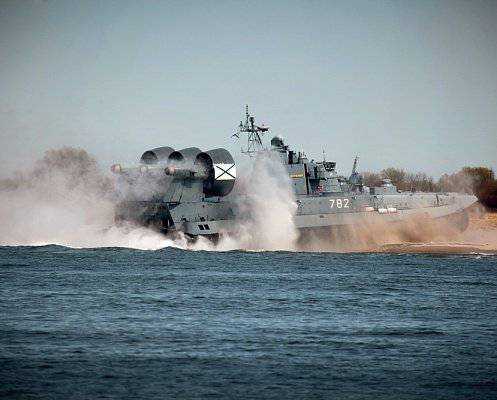

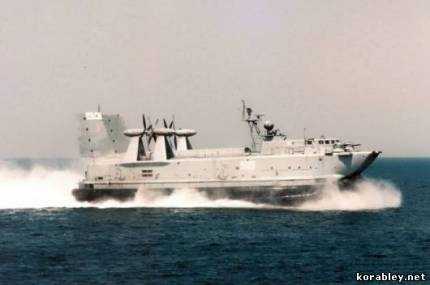

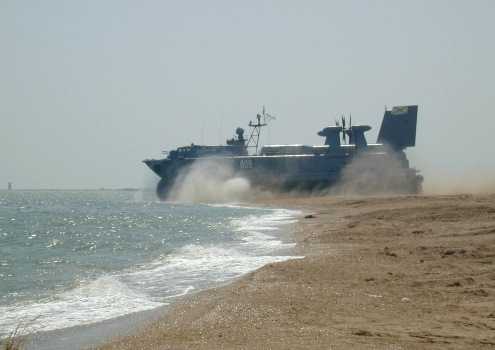

МДКВП «Зубp» МДКВП «Зубp» МДКВП «Зубp» на полном ходу

К постройке головного корабля серии «МДК-51» приступили в конце 1982 г. В октябре-ноябре 1985 г. в процессе проведения заводских ходовых испытаний на сдаточной базе в Таллине был выявлен целый ряд конструктивных недостатков. Корабль дважды шестнадцатого декабря 1985 года и семнадцатого января 1986 года безуспешно пытался совершить самостоятельный переход из Таллина в Балтийск. В результате второго февраля 1986 года на буксире его доставили на судостроительный «Янтарь» в Калининграде. После замены гибкого ограждения (новым ограждением более совершенной конструкции), усиления днища понтона и фундаментов нагнетательных двигателей, испытания корабля продолжились.

Со второй половины 1986 года они проводились в рамках так называемых «специальных всесторонних испытаний», а уже в июле 1987 г. корабль совершил первый длительный безаварийный переход из Балтийска в Таллин. В процессе специальных всесторонних испытаний удалось отработать конструкцию гибкого ограждения, схему приема воздуха к двигателям-нагнетателям, работу системы ИНТЕГРАЛ и т. д. Благодаря этому серийные корабли, в конструкцию которых были внесены соответствующие изменения, вступали в строй без каких-либо проблем.

Стапельный период постройки кораблей пр. 12322 осуществлялся в эллинге на порталах (опорных тумбах). Панели алюминиево-магниевого сплава сваривались в блоки из которых затем формировали корпус, надстройки и рубку. Когда постройка завершалась под порталы подводили специальные тележки, в которых были сгруппированы колеса авиационных шасси. МДК перемещали из эллинга на причал при помощи тросовой системы. После этого кранами его спускали на воду.

Предполагалось что МДК пр. 12322 по мере постройки будут заменять собой КВП «Джейран» проект 12321, т.е. вся серия должна была составить 17 ед.

МДК строились в Ленинграде на ПО «Алмаз» и в Феодосии на ФИО «Море». С 1989 г. и до момента распада СССР успели заказать 13 кораблей, из которых ввели в строй восемь единиц. На этот момент в различных стадиях постройки находились еще четыре МДК, по два корпуса на ПО «Алмаз» и ФПО «Море». Корабли, находившиеся в постройке на ПО «Алмаз», после распада СССР вывели из эллинга на причал и законсервировали. Какие-либо работы на них прекратили.


2014 год.

На базе судостроительного завода «Море» в Феодосии планируется возобновить строительство десантных кораблей на воздушной подушке проекта «Зубp». Об этом сообщил глава Министерства промышленности Крыма Андрей Скрынник. Ожидается, что все крымские предприятия, относящиеся к сфере ОПК, будут перерегистрированы к началу 2015 года. Также министр предположил, что в строительстве военных кораблей будут задействованы до шести крымских заводов.

Конструкция

Особенности конструкции

«Зубp» в плавучем доке

Корпус корабля полностью сварной и изготовлен из алюминиево-магниевого сплава.

В основе корпуса «Зубра» лежит платформа прямоугольной формы, которая является основной несущей частью корпуса. На платформе размещается надстройка, разделенная переборками на три отсека. В средней части находится перевозимая техника. В кормовом отсеке располагаются главные и вспомогательные силовые установки, и системы обеспечения жизнедеятельности и защиты от средств массового поражения. В носовом отсеке находятся помещения для личного состава десантных подразделений и экипажа.

Конструкция «Зубpа» позволяет преодолевать вертикальную стену высотой до 1,6 м, и выходить с полной загрузкой на необорудованный берег имеющий уклон до 5°. Мореходность корабля позволяет выход в море при волнении до 5 баллов и использовать вооружение при движении на воздушной подушке при волнении до 2 м и скорости ветра любого направления до 12 м/с.

Благодаря конструктивным особенностям воздушной подушки, «Зубp» может передвигаться по земле, обходя небольшие препятствия (рвы и траншеи) и минные заграждения, двигаться по болотам и высаживать десант в глубине обороны противника. Для МДК «Зубp» доступно для высадки десантов до 70 % общей длины береговой линии морей и океанов мира.

«Зубp» схема.

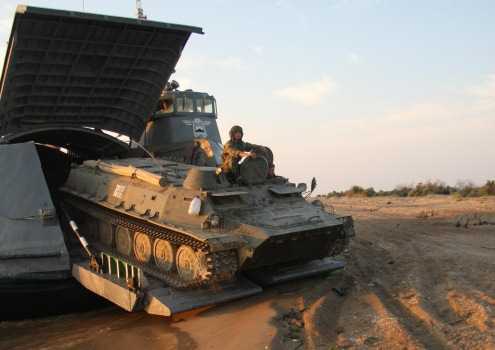

Для высадки и погрузки десантных подразделений с боевой техникой используются носовая и кормовая аппарели.

Корабль на воздушной подушке не имеет якоря, его функцию выполняет гибкое ограждение, которое в не рабочем состоянии опускается, и судно остается неподвижным. Рабочим состоянием «юбки» считается подъем на высоту до 6 метров от земли, при помощи нагнетаемого под нее воздуха, который, в свою очередь, не выходит за ее пределы и создает подъемную силу. При использовании трех ходовых двигателей и рулей, корабль имеет хорошую маневренность.

Центральный командный пункт оборудован штурвалом авиационного типа. Управляет судном один человек, официально называемый пилотом. Со своего рабочего места пилот с помощью пяти экранов контролирует состояние ходовых и подъёмных двигателей, генераторов и других систем корабля.

«Зубpу» свойственна легкая управляемость. За согласованную работу всех элементов управления отвечает АСУ «Флора-32», с высокой точностью удерживающая корабля на курсе. Управление движением корабля и его техническими средствами может быть централизованным дистанционным, дистанционным автоматизированным и автоматическим. Управление судном может осуществляться с выносных пультов управления, когда на мостике вообще никого нет.

Энергетическая установка

Лопасти нагнетателя

Двигатель судов проекта 12322 типа «Зубp» обладает мощностью в 50 тысяч лошадиных сил. Двигатель представляет собой силовую установку М35, произведенную на николаевском предприятии «Зоря-Машпроект». Судно имеет четыре нагнетательных агрегата НО-10 с пропеллером, диаметр которых 2,5 метра. Их вращение расходует всю мощность силовой установки. Три реверсивных винта отвечают за горизонтальное движение «Зубpа». Диаметр каждого 4-лопастного винта составляет 5,5 метра.

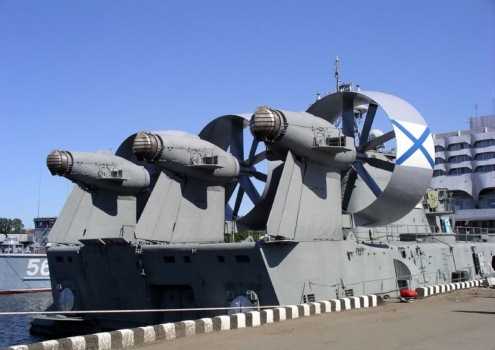

Три главных ГТД расположены над верхней палубой на пилонах в специальных гондолах. Для повышения тяги воздушные винты поместили в кольцевые насадки. На КВП пр. 1232, например, четыре винта диаметром 6,2 м перерабатывали мощность 32 000 л.с. и обеспечивали ход 50 уз. На более крупном КВП пр. 12322 три винта примерно того же диаметра перерабатывают мощность 30 000 л. с. и обеспечивают ход 60 уз (при 15 °C) или 40 уз (при 35 °C). В отличие от прототипа на «Зубpе» два ГТД (такие же, как и главные ГТД) работают на привод нагнетателя воздушной подушки. Благодаря такой конструкции удалось отказаться от сложной системы трансмиссий.

Для предотвращения засаливания главных ГТД воздух для них отбирают из ресивера нагнетателей (как и в пр. 12321), а затем осуществляют трехступенчатую очистку: на первой и третьей ступенях — через вихревые очистители малого диаметра (100 мм) типа «Циклон», а на второй — через пористые фильтры с коагуляцией капель воды.

Максимальная скорость составляет 111 км/ч, дальность хода 555 километров.

Экипаж и обитаемость

Про обитаемость информации мало. Отсеки экипажа располагаются в носовой части судна. На корабле установлена система вентиляции, кондиционирования, отопления и звукоизолирующие покрытия. Автономность составляет для экипажа 5 суток, для экипажа и десанта 1 сутки. Видео (смотри раздел «видео») дает представление об уровне комфорта рядового состава «Зубpа».

Вооружение

ПУ ЗРК А-22 «Огонь»

А-22 «Огонь» Выстрелы к А-22 «Огонь»


140-мм реактивная система залпового огня — огнеметно-зажигательный комплекс. Система создана и производится ГНПП «Сплав» (г.Тула) и предназначена для вооружения речных и десантных кораблей, а так же судов на воздушной подушке.


Наведение — оптический прицел «Шелонь-14» (дальномерно-визирное устройство — ДВУ-3-БС, масса 300 кг). Дальномерно-визирное устройство предназначено для дистанционного управления стрельбой комплекса по береговым и надводным целям,а также для поиска и обнаружения целей в светлое и темное время суток при условии их метеорологической видимости. ДВУ-3-БС обеспечивает выработку полных углов горизонтального и вертикального наведения и автоматическую передачу их на пусковую установку.


Пусковая установка — МС-227, 22 ствола, в походном положении убирается под палубу, перезарядка вручную.

Размеры (ДхШхВ) 2125 мм х 1735 мм х 2200 мм


Угол наведения по вертикали — от -10 до +65 град
Угол наведения по горизонтали — сектор 320 град
Масса ПУ — 1430 кг (без боезапаса), 1700 кг с боезапасом
Масса комплекса:
— без/с боезапасом — 2000 кг/2600 кг

ТТХ артиллерийской части:
Калибр снаряда — 140 мм
Калибр ствола ПУ — 140,3 мм

Дальность действия — 800-4500 м
Скорость снаряда на срезе ствола — 27-40 м/с
Скорость снаряда в конце активного участка — 400 м/с
Скорость носителя максимальная при стрельбе — до 30 узлов
Время реакции комплекса — 8 с
Волнение моря при стрельбе — до 3 баллов
Температура эксплуатации — от -40 до +50 град.С

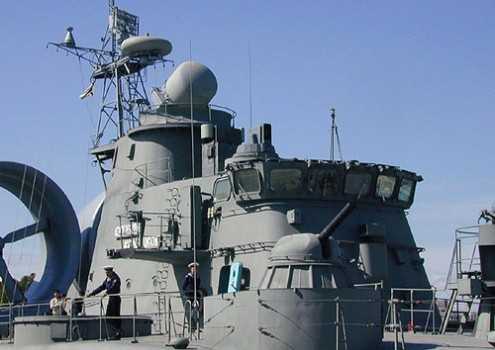

30мм автоматические установки типа АК-630

АК-630 АК-630 устройство


30-мм шестиствольная автоматическая корабельная артиллерийская установка, созданная под руководством В. П. Грязева и А. Г. Шипунова. В наименовании «6» означает 6 стволов, 30 — калибр. Является средством самообороны кораблей, может быть использована для поражения воздушных целей на наклонной дальности до 4000 м и лёгких надводных сил противника на дистанциях до 5000 м.

Огневые характеристики:

Калибр: 30 мм
Патрон: 30×165 мм
Длина ствола: 54 калибра
Скорострельность: 4000-5000 выстр./мин

Длина очереди:

6 очередей по 400 выстрелов с перерывом 5 с
6 очередей по 200 выстрелов с перерывом 1с
Масса патрона: 0,83 кг
Начальная скорость снаряда: 1030 м/с
Дальность стрельбы: 4000 м

Вертикальная плоскость: от −12 до +88 град
Максимальная скорость поворота в вертикальной плоскости: 50 град/сек
Горизонтальная плоскость: от +180 до −180 град
Максимальная скорость поворота в горизонтальной плоскости: 70 град/сек

Другие характеристики:

Масса: 3800 кг

Система подачи боеприпаса: ленточное, непрерывное
Боевой расчёт: 1 чел.
Боезапас: основной — 2000 ед., запасной бункер — 1000 ед. (только у АК-630М)

Ракетный комплекс «Игла»

«Игла» (индекс ГРАУ — 9К38, по классификации МО США и НАТО — SA-18 Grouse (рус. Шотландская куропатка)) — российский/советский переносной зенитно-ракетный комплекс, предназначенный для поражения низколетящих воздушных целей на встречных и догонных курсах в условиях воздействия ложных тепловых помех. Комплекс принят на вооружение в 1983 году.

Средства связи, обнаружения и управления

Для навигационных задач, безопасности плавания во всем диапазоне скоростей хода «Зубp» оборудован интегрированной навигационной системой, гирокурсоуказателем ГКУ-2, магнитным компасом КМ-60-М2, радиодоплеровским дрейфолагом РДЛ-3-АП100, радиопеленгатором, центральной гироскопической системой «База», навигационной РЛС РС-1 и спутниковой навигационной аппаратурой.

Корабль может также производить прием, перевозку мин и постановку активных минных заграждений. Предусмотрена возможность приема и постановки 20-80 (в зависимости от типа) мин. На «Зубpе» установлен автоматизированный комплекс радиосвязи «Буран- 6», обеспечивающий связь с надводными кораблями и береговыми пунктами управления в KB, MB и ДМВ диапазонах в телефонном и телеграфном режимах.

Десант

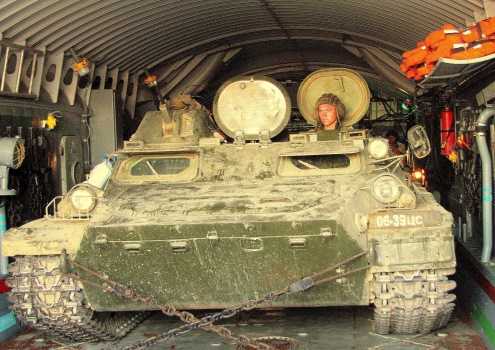

Десантный отсек

Десантный корабль на воздушной подушке амфибийного типа проекта 12322 «Зубp» может принимать на борт с оборудованного или необорудованного берега боевую технику и личный состав передовых отрядов морских десантов, перевозить их морем, высаживать на необорудованное побережье и поддерживать десант огнем.

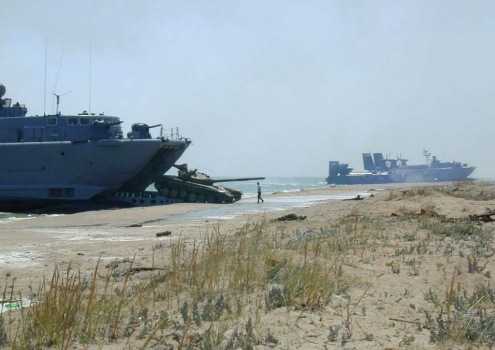

В десантном отсеке «Зубpа» можно разместить три средних танка типа Т-80Б (Т-72А, Т-64Б, Т-62) или 10 легких боевых бронированных машин (БТР-80, БТР-70 или БТР-60ПБ), или от 360 до 500 десантников.

Кроме того, корабль мог обеспечивать переброску морем до 8 боевых машин пехоты БМП-1 (БМП-2) или легких танков ПТ-76Б. Предусмотрен также вариант перевозки техники и 140 десантников.

Экспорт

Транспортировка «Зубpа» в КНР

Информация по «Зубpу» впервые появилась на международной выставке «ИДЕКС-93» в Абу-Даби. В 2001 году на «Судостроительной фирме «Алмаз» были построены два десантных корабля проекта 12322 «Зубp» для Военно-Морских Сил Греции. Один был выделен из состава ВМФ России, отремонтирован и передан греческой стороне. Другой заново строился на заводе «Алмаз». Первый «Зубp» прибыл в военно-морскую базу Саламис 18 января 2001 года, корабль получил название Kefallinia и бортовой номер «L180». Поставка «Алмазом» двух военных кораблей государству-участнику блока НАТО является новым шагом в области военно-технического сотрудничества. Еще два таких корабля по контракту ВМС Греции в марте 2001 года поставило Феодосийское производственное объединение «Море», один из состава ВМС Украины, другой – построенный.

На греческих «Зубpах» предполагается транспортировать к месту высадки 140 пехотинцев с обмундированием и три танка класса «Леопард», или восемь бронетранспортеров типа М113, или 500 солдат. Экипаж корабля составляет 32 человека. На «Зубpе» для инозаказчика несколько изменен тип оборудования.

Греческие ВМС значительно интенсивнее, чем в нашем флоте, используют «Зубpы». Для этого на них были размещены подготовленные и высококвалифицированными экипажами. При этом греки проводят эксплуатацию этих специализированных кораблей с воздушной подушкой очень грамотно, понимая их отличие от обычных водоизмещающих. Известно, что они высоко оценили проект 12322. Позже, по техническим причинам один «Зурб» построенный на ПО «Море» вернули Украинской стороне.

В дальнейшем Греция подписала еще контракт с Россией на поставку «Зубpа» для своих ВМС, что бы заменить утраченный четвертый корабль. Его строительство велось на Судостроительной фирме «Алмаз». Этот «Зубp» отличается от трех имеющихся в составе ВМС Греции кораблей этого проекта, в основном составом электронного и энергетического оборудования, одновременно повышена надежность основных систем. Корабль по этому соглашению летом – осенью 2004 года проходил испытания и в конце октября этого года должен был передан ВМС Греции. Но по техническим причинам это событие не произошло в запланированные сроки. В ноябре «Зубp» был погружен на специальное транспортное судно, которое взяло курс к берегам Греции. Там корабль будет сдаваться заказчику. В настоящее время с Грецией ведутся переговоры о поставке им пятого «Зубpа».

Греческий «Зубp»

Крупный оборонный контракт КНР и Украины оказался под угрозой из-за Крыма. Ситуация вокруг Крыма поставила под угрозу срыва крупнейший украинско-китайский контракт объемом около $350 млн в области военного судостроения, заявил в 04.04.14 источник в украинском оборонном секторе. Вопрос, связанный с реализацией контракта на строительство на мощностях ОАО «ФСК «Море» (Феодосия) малых десантных кораблей на воздушной подушке (МДКВП), для КНР остался открытым. Контракт Украины с Китаем на строительство и поставку МДКВП был заключен в 2009 году. Его объем оценивался в порядка 350 млн долларов. Украина обязалась построить и передать Китаю четыре корабля. Первый МДКВП, построенный на Украине, был передан заказчику в апреле 2013 года.

1 марта 2014 года с территории ОАО «Феодосийская судостроительная компания «Море» в Феодосии (Крым) был спешно отправлен в Китай второй построенный для этой страны малый десантный корабль на воздушной подушке проекта 958 «Бизон» (»украинская» вариация проекта 12322 «Зубp»). Десантный корабль был введен буксирами в Феодосийский порт, где погружен на понтон, откуда проследовал в сторону Босфора и далее в Китай. Сообщается, что корабль «был спешно вывезен из феодосийской бухты заказчику в Китай, – под угрозой возможного захвата или повреждения в следствии вероятных боевых действий». Судя по всему, второй корабль не прошел всю положенную программу испытаний.

Состав серии

НазваниеЗаводской номерВведён в состав флотаИзготовительТекущий статус
MДК-5110010.10.1988Приморский судостроительный зaвoдУтилизирован
MДК-1221012.01.1990Приморский судостроительный зaвoдУтилизирован
MДК-50, с 17.08.2001 — Евгений Кочешков10230.10.1990Приморский судостроительный зaвoдВ составе Балтийского флота России.

В 2013-2014 годах прошёл ремонт.

MДК-94, с 12.03.2001 — Мордовия10315.10.1991Приморский судостроительный зaвoдВ составе Балтийского флота России
Керкира L18210728.05.2001Приморский судостроительный зaвoдВ строю, ВМС Греции
Закинтос L18310825.07.2004Приморский судостроительный зaвoдВ строю, ВМС Греции
MДК-118, с 20.12.2000 Кефалония10429.08.1994Приморский судостроительный зaвoдВ строю, ВМС Греции
MДК-119105Приморский судостроительный зaвoдНе достроен
MДК-120106Приморский судостроительный зaвoдНе достроен
MДК-5730130.12.1988Судостроительный зaвoд «Море»Утилизирован
MДК-12330230.12.1989Судостроительный зaвoд «Море»Утилизирован
MДК-9330330.12.1991Судостроительный зaвoд «Море»В строю, продан Греции
MДК-10030426.06.1993Судостроительный зaвoд «Море»Утилизирован
Итаки L18130503.02.2001Судостроительный зaвoд «Море»В строю, ВМС Греции
~3.2014Судостроительный зaвoд «Море»В строю, ВМС КНР, проект 958 «Бизон».
Судостроительный зaвoд «Море» 1.3.2014 отправлен заказчику ВМС КНР, проект 958 «Бизон».

Литература и источники информации

Литература

Корабли ВМФ СССР. Справочник в четырех томах. Том IV. Десантные и минно-тральные корабли. СПб: «Галея Принт», 2007. — 188 стр., ил.

Ссылки

Галерея

  • ВП в рабочем состоянии

  • Сравнение типов СВП

  • «Джейран» (проект 12321)

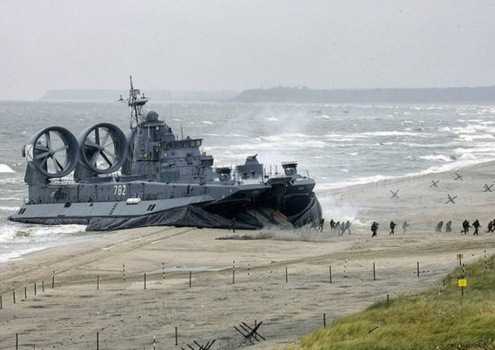

  • Учения Запад 2009.

  • «Зубp» пришвартован на выставке.

  • Учения Запад 2013.

  • «Зубpы» на стоянке.

  • Снаряды ОФ-45 и ЗЖ-45

  • Аппарель десантного отсека

  • «Зубp» на верфи в КНР

  • Отгрузка «Зубpа» в КНР

Видео

wiki.wargaming.net

Корабли на воздушной подушке «Зубр»: история создания, описание и характеристики

В случае начала глобальной войны одной из первоочередных задач для Советской армии должен был стать захват черноморских и балтийских проливов. Для успеха подобной операции требовалась внезапность, то есть, десантные подразделения должны были достигнуть точки высадки с максимальной скоростью. Чтобы обеспечить ее, советские флотоводцы планировали использовать необычные десантные корабли — малые десантные корабли на воздушной подушке (МДКВП).

Пускай вас не вводит в заблуждение слово «малый», советские суда на воздушной подушке (СВП) были самыми большими в мире, а водоизмещение десантного корабля проекта 12322 «Зубр» превышало 550 тонн. Это самый крупный корабль на воздушной подушке, построенный когда-либо в мире. Каждый воздушный корабль способен перевозить на 300 морских миль 550 десантников или 3 танка и роту морской пехоты. Кроме того, СВП «Зубр» способно серьезно поддержать десант огнем: он вооружен и неуправляемыми реактивными снарядами и автоматическими пушками.

Помимо уникальной скорости, корабль на воздушной подушке обладает и другими преимуществами. Для обычных десантных судов, которые используют рампу, доступно всего лишь 17% побережья Мирового океана, для СВП эта цифра составляет 78%. Подобный воздушный корабль может передвигаться не только по воде, но и по суше. Он даже способен преодолевать небольшие препятствия и минные поля. Поэтому корабли типа «Зубр» могут высаживать десант даже в глубине обороны противника.



Разработки в данном направлении велись во многих странах, но Советский Союз был безусловным лидером. Глядя на 550-тонную громадину корабля, способного скользить над водой со скоростью 60 узлов, чувствуешь гордость за страну, которая была способна создавать подобные технические шедевры.

В 2011 году российским военным руководством было принято решение прекратить закупку десантных кораблей проекта 12322 «Зубр». Их планируют заменить новыми десантными кораблями различных типов, которые еще необходимо создать. Их технические характеристики пока неизвестны.

В настоящее время на вооружении ВМС России находится два десантных корабля проекта 12322: «Мордовия» и «Евгений Кочешков», и оба они нуждаются в капитальном ремонте.

Кроме российских военно-морских сил, десантные корабли проекта «Зубр» стоят на вооружении ВМС Греции, в период с 2000 по 2004 год в эту страну было продано четыре судна. В последние годы большую заинтересованность кораблями на воздушной подушке демонстрирует Китай.

История создания

Несколько десятилетий тому назад многие эксперты, связанные с военно-морской тематикой, полагали, что в тактике боевых действий на море грядет революция, связанная с использованием кораблей и катеров на воздушной подушке. Подобные суда обладали большой эксплуатационной гибкостью и могли быть привлечены к выполнению множества функций. Более всего такой воздушный корабль подходил для выполнения десантных операций.

Работы по созданию подобных судов проводились в Великобритании, США, Франции и Китае. Заинтересовал корабль на воздушной подушке и советских адмиралов.

Американцы начали серьезно заниматься разработкой СВП после начала войны во Вьетнаме, корабль на воздушной подушке оказался идеальным средством для действия в дельте Меконга. На Западе строились сравнительно небольшие корабли подобного класса (скорее, катера), их основной задачей являлось действие в прибрежной зоне или высадка десанта с больших кораблей.

В СССР к этому вопросу подошли несколько иначе. Еще в середине 60-х годов в ленинградском КБ «Алмаз» занялись созданием десантного корабля на воздушной подушке проекта 1232 «Джейран». И это был точно не катер. Судно обеспечивало переброску не только десантников, но и тяжелой боевой техники: воздушный корабль мог доставить два танка Т-55 на расстояние в 300 морских миль. Полное водоизмещение «Джейранов» составляло 350 тонн. Этот воздушный корабль стал самым большим в мире, обогнав ближайшего конкурента почти в два раза. Кроме «Джейранов», в СССР были запущены в серийное производство целый ряд катеров на воздушной подушке: «Омар», «Скат», «Кальмар».

Советская промышленность построила для ВМФ 18 серийных кораблей класса «Джейран».

Однако военным нужен был десантный корабль еще большего размера.

Главнокомандующий советским ВМФ адмирал Горшков и министр обороны Устинов считались горячими поклонниками СВП, как и вообще судов, созданных на основе динамических принципов поддержания (экранопланы, СВП, корабли на подводных крыльях). Поэтому уже 1978 году конструкторам КБ «Алмаз» было выдано задание на разработку более мощного корабля под названием «Зубр».

Этот воздушный корабль должен был принимать на борт три танка, иметь более высокую скорость и усиленное артиллерийское вооружение. По сути, корабли проекта 12322 «Зубр» стали дальнейшим развитием «Джейранов». Их строительство планировали начать сразу на трех заводах: в Ленинграде, Феодосии и Хабаровском.



Головной корабль проекта 12322 «Зубр» был заложен в 1983 году, спущен на воду в 1986 и через два года он вошел в состав ВМФ СССР. После проведенных испытаний в конструкцию последующих «Зубров» были внесены незначительные изменения.

После распада СССР пять СВП проекта 12322 оказались в составе российского ВМС, а три – были переданы Украине. В 2000 году был подписан контракт с ВМС Греции, согласно которому этой стране были переданы четыре корабля проекта 12322 «Зубр». В 2013 году Украина изготовила первый корабль проекта 12322 для ВМС Китая.

После аннексии Крыма российскими чиновниками различных рангов неоднократно озвучивались планы возобновить строительство судов проекта 12322 на феодосийском заводе «Море». Однако как увязать такие заявления с отказом российского флота от этих кораблей – непонятно.

Описание

МДКВП проекта 12322 «Зубр» — это самый большой в мире корабль подобного класса. Он может преодолеть 300 миль со скоростью легкового автомобиля. Для уменьшения веса и защиты от коррозии корпус судна выполнен из алюминиево-магниевых сплавов, наиболее важные и уязвимые детали и агрегаты защищены алюминиевой броней.

Основа корпуса корабля – это, по сути, понтон, что обеспечивает судну устойчивость и непотопляемость. Внутренние помещения корабля оборудованы звукоизолирующие покрытия, которые ослабляют вибрацию корпуса. Также жилые помещения оборудованы системами кондиционирования, отопления и вентиляции.

Надстройка, находящаяся на понтоне, разделена на три отсека продольными перегородками. В среднем отсеке расположены места для бронетехники, он оборудован аппарелями и дорожками для танков. В боковых отсеках корабля находится силовая установка, жилые помещения и системы обеспечения.

Для поддержания воздушной подушки корабль имеет гибкое ограждение, которое состоит из двух ярусов. Ограждение разделено на секции продольными и поперечными килями.

Общая мощность силовой установки «Зубра» — 50 тыс. л. с. Она состоит из пяти газотурбинных двигателей, два из которых обеспечивают работу четырех нагнетательных агрегатов НО-10, которые формируют воздушную подушку, а еще три ГТД приводят в движение три винта, что придают кораблю поступательное движение. Винты расположены в кормовой части судна, они имеют четыре лопасти и диаметр 5,5 метра. Каждый винт находится в специальной кольцевой насадке.

На борту есть еще две дополнительные силовые установки, каждая из которых обладает мощностью 100 кВт.

СВП «Зубр» может брать на борт три основных боевых танка (общая масса не более 150 тонн) или десять БТР, или восемь БМП. Кроме боевой техники, корабль может взять 140 десантников, которые размещаются в четырех специальных помещениях. Вместо танков или БМП, «Зубр» может разместить на борту еще 360 человек (то есть, всего около 500 человек).

В носовой части судна установлены откидные ворота, через которые и происходит высадка десанта.

Все корабли проекта 12322 оснащены двумя станциями РЛС, спутниковой системой навигации, компасами, дрейфолагом, приборами дневного и ночного видения. Системы связи обеспечивают возможность переговоров в разных диапазонах.

Корабли проекта 12322 «Зубр» способны не только доставить и высадить десант, но и поддержать его огнем. Для этого на корабле есть две установки МС-227 «Огонь», способные вести огонь неуправляемыми 140-мм реактивными снарядами, а также две автоматические 30-мм пушки с системой управления стрельбой. Чтобы защитить корабль с воздуха экипаж может воспользоваться переносными зенитно-ракетными комплексами «Игла».

Следует отметить, что максимальную скорость СВП «Зубр» не знают даже его разработчики. Во время испытаний они разогнали корабль до 70 узлов, но на таких скоростях наблюдается опасный и малоизученный эффект – подлом гибкой части ограждения судна.

Большинство экспертов, связанных с военно-морским флотом, считают, что корабли проекта 12322 «Зубр» на несколько десятилетий обогнали свое время. Однако есть у этих кораблей и серьезные минусы.

Во-первых, эти корабли дорого стоят, еще затратнее обходится их эксплуатация: стоимость одной из пяти турбин судна составляет около 1 млн долларов, ее моторесурс около 4 тыс. часов. Турбины для «Зубров» изготавливались на николаевском заводе «Заря», в настоящее время Украина прекратила военно-техническое сотрудничество с РФ.

Во-вторых, корабли на воздушной подушке «Зубр» имеют низкий уровень защищенности, что вызывает обоснованные опасения относительно их живучести. Не следует забывать, что этот слабобронированный корабль забит легковоспламеняющимся топливом. Не отличаются СВП и экономичностью.

До настоящего времени корабли подобного типа не участвовали в серьезных столкновениях с хорошо вооруженным противником, так что их боевая эффективность находится под вопросом.

Технические характеристики

Экипаж27–31 человек, в т. ч. офицеров – 4, мичманов – 7
Длина, м57,3
Ширина, м25,6
Высота, м21,9
Водоизмещение, т555
Суммарная мощность ГЭУ, л. с.50 000 (5×10 000)
Движители3 воздушных винтовых
Скорость, узлы60

armata1.ru

Каспийские десантные корабли на воздушной подушке «Джейран» и «Кальмар». ВИДЕО. ФОТО

К сожалению, при подготовке к материалу не мог обойти всегда болезненную для любого военного моряка тему – отказе от производства опробованных, современных кораблей. Из сообщений СМИ стало известно о полном отказе строительства для ВМФ России десантных кораблей на воздушной подушке проекта «Зубр».

«Газета «Известия» со ссылкой на источник в штабе ВМФ России сообщает, что ВМФ России решил больше не заказывать строительство малых десантных кораблей на воздушной подушке проекта 12322 «Зубр». Два корабля проекта 12322 — «Мордовия» и «Евгений Кочешков», стоящие на вооружении Балтийского флота, планируется поддерживать в боевом состоянии, пока они не выработают полностью свой ресурс.

Вместо «Зубров» для флота планируется строить новые катера динамического и нединамического типа поддержания на плаву, которые будут использоваться на различных десантных кораблях, включая вертолетоносцы типа «Мистраль». йске, встретил своего давнего, еще с лейтенантских лет, знакомого – гвардии полковника Владимира Белявского.

Тогда он был еще заместителем командира гвардейской Московско-Черниговской, Краснознаменной, ордена Суворова 2 степени бригады морской пехоты Каспийской флотилии. (Сейчас он командует вновь созданной бригадой морской пехоты на Черноморском флоте). До поступления в академию Владимирович Анатольевич дослужился до командира разведывательного батальона ЧФ, пользовался непререкаемым авторитетом.

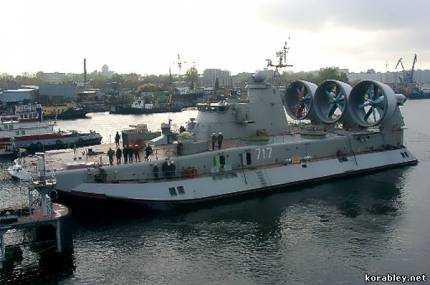

«Зубр» на стоянке

Один из боевых эпизодов в послужном списке комбата иначе как уникальным не назовешь. Историкам еще только предстоит дать оценку событиям октября 1993 года, произошедшим возле берегов Абхазии. Несколько лет необъявленной войны унесли жизни более 20 тысяч человек. Сотни тысяч беженцев оказались изгоями на своей родине.

С приходом к власти в Грузии Эдуарда Шеварнадзе на многострадальной земле появилась надежда остановить жестокую усобицу, и грузинам и абхазам, если не договориться о мире, то, по крайней мере, перестать убивать друг друга. Партия войны в те годы чувствовала себя замечательно на некогда благословенной земле древней Колхиды.

Ведь уж точно, кому война, а кому мать родна… На возвращавшийся после переговоров кортеж президента Грузии в районе Кодорского ущелья напала неуправляемая банда малопонятной принадлежности. Уже потом грузины назвали ее абхазской. А те в свою очередь не остались в долгу, отметив одну «пикантную» подробность, что у Шеварнадзе в Грузии многократно больше врагов, чем в Абхазии.

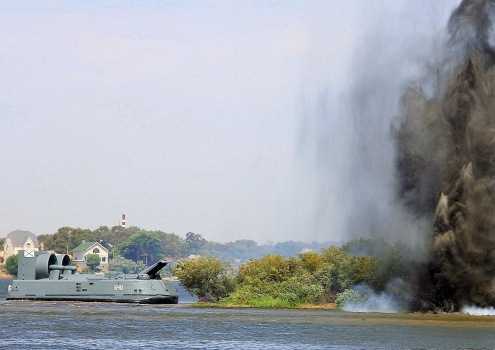

На учениях «Запад-2009»

Ситуация требовала немедленных действий. Рота российских миротворцев-десантников немедленно выдвинулась на помощь президенту и с ходу вступила в бой. Вертолетчики из Тбилиси получили драгоценное время для эвакуации Эдуарда Шеварнадзе и его ближайшего окружения.

Крылатая русская пехота дралась жестоко, под давлением многократно превосходящего противника она оказалась прижата к берегу. Помочь, казалось, им могло только чудо. Тем паче «оппозиционеры» вымещали злобу на миротворцах, такая ведь «птичка» упорхнула.

Но за сотни и сотни километров от места событий, в тишине штабов уже был продуман план отхода десантников

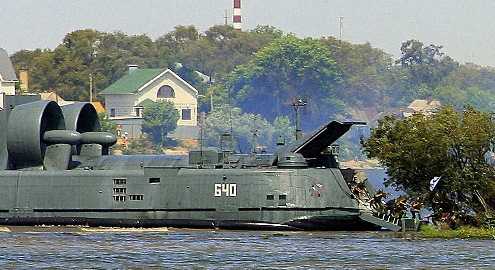

«Зубр» на стоянке

Тогда на соленом озере Донузлав в северо-западной части Крыма российский флот располагал современной военно-морской базой, где и находился дивизион десантных кораблей на воздушной подушке. Лучшим из них был ДКВП типа «Зубр» под командованием опытного и решительного офицера Сергея Кременчуцкого.

После получения приказа стремительный «Зубр» взял курс на Севастополь, где в районе бухты Казачьей взял на борт разведчиков старшего лейтенанта Белявского. Скорость десантного корабля казалось фантастической – до 60 узлов, около 100 километров в час. Нескольких часов хватило, чтобы проскочить почти половину Черного моря.

В темноте подошли к берегу, связались с нашими миротворцами. Рёв корабельных турбин сбил с толку противника. Они решили – со стороны моря приближаются самолеты и открыли заградительный огонь по воздушной цели. Над «Зубром» небо расцветилось трассами артиллерийских орудий и крупнокалиберных пулеметов.

Для операции все складывалось в один удачный «пасьянс». Внезапность дополнялась высочайшей выучкой экипажа и морских пехотинцев вкупе с боевыми возможностями летящего над гребнем волны корабля. «Зубр» на предельной скорости выскочил на берег.

Разведчики под командованием старшего лейтенанта Белявского действовали блестяще, время им было отпущено в обрез. Ребят спасли. Правда, остался тогда без награды, но не в том дело. Потом, с ближайшего порта на перехват «Зубра» выскочит вооруженное судно на подводных крыльях.

Корабельная реактивная установка – морской аналог «Града»

Тогда еще капитан 3 ранга С. Кременчуцкий (впоследствии – капитан 1 ранга, начальник командного пункта Черноморского флота) примет решение открыть огонь на поражение корабельной реактивной установкой «Гроза» – морским аналогом «Града».

Комендоры не подведут, противник свою смертельную порцию реактивных снарядов. Невозможно переоценить события тех октябрьских дней, возле кавказских берегов. Горстка отчаянных российских крылатых и морских десантников, великолепно обученный экипаж корабля на воздушной подушке изменили ход событий уставшем от войны регионе.

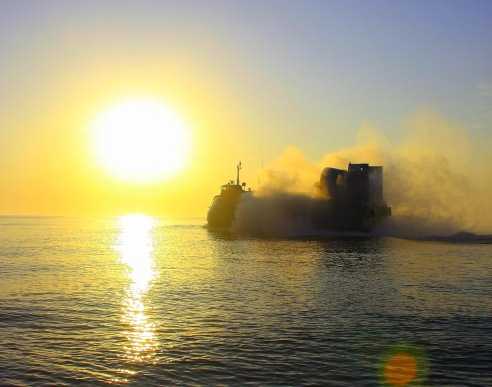

ДКВП «Зубр» в море

Через пятнадцать лет, во время августовского конфликта, вряд ли кто в Грузии вспомнил добрым словом Эдуарда Шеварнадзе, президента, при котором была остановлена война». К концу 1970-х годов советские конструкторы обладали достаточно богатым опытом постройки кораблей на воздушной подушке. В серию были запущены и давно эксплуатировались такие корабли как «Скат», «Кальмар» и проект 12321 «Джейран».

Для развития концепции военных судов на воздушной подушке в 1978 году командование ВМФ дало задание «ЦМКБ Алмаз» на создание более мощного десантного корабля. КБ приступило к началу работ, назвав проект 12322 под шифром «Зубр». В план входило увеличение скорости хода, десантной нагузки и артиллерийского и радиоэлектронного вооружения.

Проект, ставший развитием «Джейранов», возглавили главные конструкторы Л.В. Озимов, Ю.М. Мохов и Ю.П. Семенов под наблюдением капитана 2 ранга В.А. Литвиненко (позднее капитана 2 ранга Ю.Н. Богомолова) от ВМФ. Оригинальная компоновка корабля являлась заслугой заместителя главного конструктора Г.Д. Коронатова, разработавшего эскизный проект.

Головной МДКВП под номером МДК-95 являлся опытным и был построен в 1986 году и после продолжительных испытаний вошёл в боевой состав ВМФ в 1988 году. По результатам этих испытаний остальные корабли серии получили некоторые изменения в конструкции.

Привод нагнетателей воздушной подушки и воздушных винтов на корабле осуществляется от установки М35 суммарной мощностью 50 000 л. с. производства Государственного предприятия «Научно-производственный комплекс газотурбостроения «Зоря» — «Машпроект». Образованию воздушной подушки служат 4 нагнетательных агрегата НО-10 с осевым рабочим колесом диаметром 2,5 м.

Создание тяги для движения судна осуществляется тремя 4-лопастными реверсивными винтами с принудительным управлением шага. Винты диаметром 5,5 м установлены в кольцевых насадках из полимерных композиционных материалов производства КТБ «Судокомпозит».

На кораблях проекта 12322 имеются две электростанции, состоящие из двух газотурбогенераторов мощностью по 100 кВт каждая и главных распределительных щитов. Управление движением корабля и его техническими средствами происходит централизованно, дистанционно и с использованием элементов автоматизации. Оно осуществляется из главного командного пункта, центрального поста управления и выносных пультов.

«Зубр» может перемещаться по воде, льду, суше и болоту

Корпуса малых десантных кораблей выполнены цельносварными из высокопрочного коррозионностойкого алюминиево-магниевого сплава. Основная силовая несущая часть корпуса корабля, обеспечивающая прочность и непотопляемость судна, представляет собой понтон прямоугольной формы. Находящаяся на понтоне надстройка разделена двумя продольными переборками на три функциональных отсека.

В средней части размещен отсек техники десанта с танковыми дорожками и аппарелями. В бортовых отсеках размещены главные и вспомогательные энергоустановки, помещения личного состава десантируемых групп, жилые помещения, системы обеспечения жизнедеятельности и защиты от ОМП (оружия массового поражения).

Гибкое ограждение воздушной подушки предназначается для удержания воздушной подушки под корпусом корабля и для обеспечения требуемой высоты подъёма судна над опорной поверхностью (клиренс). Ограждение выполнено двухъярусным: с гибким ресивером и навесными элементами — с крестообразным секционированием воздушной подушки продольным и поперечным килями.

Для поддержания комфортных условий на боевых постах, в помещениях десанта и жилых помещениях экипажа предусмотрены системы вентиляции, кондиционирования, отопления, теплозвукоизолирующие покрытия, конструкции из вибродемпфирующего материала, а также созданы нормальные условия отдыха и питания экипажа.

Десантная вместимость

Корабль способен перевозить:

  • или 3 основных танка суммарной массой до 150 тонн
  • или как вариант 10 бронетранспортёров, суммарной массой до 131 тонн и 140 человек десанта
  • или 8 боевых машин пехоты, суммарной массой до 115 тонн
  • или 8 плавающих танков.

Для десанта предусмотрены 4 помещения на 140 мест. Вместо боевой техники помещение может быть оборудовано для размещения дополнительно ещё 366 человек (всего около 500 человек). Загрузка и высадка десанта производится через откидные ворота расположенные на носу.

Основное вооружение «Зубра»

Строительство кораблей

Строительство первых четырёх ДКВП началось в 1983 году на судостроительных заводах Приморском судостроительном заводе и Cудостроительном заводе «Море». Головной МДКВП пр.12322 под номером МДК-95 фактически являлся опытным, был построен в 1986 г. и после продолжительных испытаний вошёл в боевой состав ВМФ в 1988 году.

По результатам испытаний в конструкцию серийных кораблей были внесены изменения, в первую очередь в состав быстро меняющегося радиоэлектронного вооружения. К началу 90-х в составе ВМФ СССР числились 8 ДКВП. После распада СССР и раздела Черноморского флота Украине были переданы 3 строевых корабля «Краматорск», «Горловка», «Артемовск» и 2 недостроенных на верфях в Феодосии.

Один из них («Донецк») в июне 1993 году был достроен и введен в состав ВМС Вооруженный сил Украины. Ввод в боевой состав ВМС ВС Украины сложного в эксплуатации корабля был весьма затруднен из-за отсутствия соответствующих специалистов. Так в 1995 году, летом, при попытке выйти в море, командир не справился с управлением – если возможно применить такой термин – и корабль не столкнулся с инженерным сооружением в Саках.

Там «Донецк» находился до передачи Крымской военно-морской базы из состава Черноморского флота Военно-морским силам Вооруженных Сил Украины. Ремонт был произведен. И «Донецк» после чего принимал участие в ряде учений. В том числе и в совместных с флотами иностранных государств.

В 2001 году вовремя визита в Грецию автор задавал вопрос относительно поставок ДКВП «Зубр» в состав ее военно-морских сил. Для древней Эллады с ее 3000 островов, «Зубры» идеально подходили для патрулирования непростой морской границы с Турцией, с которой уже тогда были трения и споры.

Греки, не располагающие достаточными средствами, вели переговоры о закупке двух «Зубров» у России – они шли со стапелей. И еще двух — в Украине, переданных их состава Черноморского флота по соглашению о разделе ЧФ. Если к российским «Зубрам» особых претензий по техническому состоянию не предъявлялось.

То украинские были проблемными с точки зрения эксплуатации. Причем претензии предъявлялись…российским специалистам. Греки тогда мало принимали Украину как отдельную и независимую сторону контракта о поставке кораблей на воздушной подушке. Сейчас у России с украинской стороной вновь возникают серьезные разногласия относительно передачи технологий китайской стороне. Впрочем, здесь уже началась другая, экспортная история «Зубров».

А сами по себе десантные корабли и катера на воздушной подушке достойно отслужили и продолжают служить России на море. И если уходит время данных проектов, то технологии, разработанные при их создании и в процессе эксплуатации, вполне востребованы и продолжают использоваться. Время покажет, насколько эффективно.

МОСКВА , 25 апреля 2012 , ОРУЖИЕ РОССИИ , Александр Кудрявцев

zema.su

Самый большой десантный корабль на воздушной подушке » Военное обозрение

В небольшом уютном музее Балтийского флота, расположенном в здании еще немецкой постройки в Балтийске (Калининградская область) экскурсовод демонстрирует исторические реликвии — сначала петровских времен (пушки, якоря и флаги со шведских кораблей), потом времен Первой и Второй мировых войн. И вот, наконец, переходит к современным экспонатам, с особой гордостью демонстрируя установленный на стенде пульт управления десантных кораблей на воздушной подушке проекта 12321 «Джейран», большинство из которых базировались именно в Балтийске: «Вряд ли где-то еще увидите подобное!» «Ну почему же? — осторожно замечаю я. — Вот только вчера видел, как управляют «Зубром»»! Гид с возросшим уважением усмехается: «И как, не оглохли?»


Десантный корабль «Мордовия», стоящий на бетонной пристани военной гавани Балтийска, немного похож на кита, выброшенного на берег. Только от него совсем не веет беспомощностью — разинутая пасть опущенной «губы» гибкого резинового ограждения и передняя аппарель скорее напоминают хищную улыбку. Перед кораблем выстроились несколько БМП, и один из офицеров жестами помогает механикам-водителям заехать задним ходом внутрь. После того как последний БМП занимает свое место в десантном отсеке, офицер тщательно проверяет расстановку машин. Ему что-то не нравится, по его команде несколько БМП сдвигаются вперед — буквально на несколько сантиметров. Наконец результаты проверки удовлетворяют офицера, и машины закрепляют цепями. Командир корабля, капитан 3-го ранга Сергей Конов объясняет смысл этих манипуляций: «Точная центровка груза очень важна для корабля на воздушной подушке. Если дифферент на корму превысит 2°, носовая часть поднимается над водой слишком высоко, кормовая — опускается, и давление набегающего потока воздуха может превысить давление воздуха, создаваемого подушкой. Возникнет опасность подлома гибкого резинового ограждения на ходу, что по эффекту примерно эквивалентно столкновению со стеной».

В водяной шубе

Забившись в уголок ходовой рубки (чтобы никому не мешать), я наблюдаю за подготовкой к выходу в море. Посты докладывают о готовности, и вот, наконец, отдается команда на запуск двигателей, освобождая табун в 50 000 лошадей. В бронированной ходовой рубке рев двигателей изрядно приглушен, и я могу лишь догадываться, как этот невероятный звук воспринимается снаружи. Заодно я понимаю, что прокатиться с ветерком не получится: во время движения выход на палубу запрещен, поскольку при работе двигателей человека может просто сдуть.

«Подъем!» — командир корабля, лично сидящий за штурвалом, перекидывает один из тумблеров на пульте. По каждому борту установлено два нагнетающих агрегата, воздухозаборники которых закрыты сверху поворотными лопатками. Щелчок тумблера поворачивает лопатки, и нагнетатели начинают подавать воздух в подушку. Вокруг «Мордовии» взлетает пыль, корабль, сотрясаемый крупной дрожью, поднимается над поверхностью. Поворачивая штурвал из стороны в сторону, Сергей Конов раскачивает тяжелонагруженный «Зубр», медленно сползающий по бетонному уклону в воду. Когда корабль полностью оказывается на воде, из рубки открывается удивительное зрелище — вокруг, куда ни посмотри, сверкает множество радуг — это свет преломляется на облаке водяной пыли, поднятой воздушной подушкой. На полном ходу (а это 60 узлов!) корабль почти не видно — из облака водяной пыли высовывается лишь носовая часть и остекление рубки. Что, по словам офицеров, служит еще и маскирующим фактором: водяная пыль создает помехи сигналам радаров противника, затрудняя обнаружение и целеуказание. Корпус из алюминиево-магниевого сплава немагнитный, а с учетом высоты его полета (около полуметра) «Зубру» не страшны ни магнитные, ни контактные мины.


Самое грозное оружие «Зубра» — это две пусковые установки для 140-миллиметровых неуправляемых ракетных снарядов.
Применяются такие установки для огневой поддержки десанта. Но в ходовом положении корабля вы их не увидите.

Командир и рулевой

Корабли на воздушной подушке — единственные, где командир не просто отдает приказ рулевому, а лично находится за штурвалом. Водоизмещающие суда и корабли, глубоко сидящие в воде, значительно более инерционные и предсказуемые. «Зубр» же парит над водой, не касаясь ее, и реагирует буквально на порывы ветра: «Основная проблема, затрудняющая управление кораблем на воздушной подушке — это его парусность, — объясняет Сергей Конов. — Площадь боковой проекции — больше 500 м², поэтому даже умеренный ветер вносит свои поправки, не говоря уже о порывах, которые сбивают корабль с курса. Поэтому в управлении «Зубром” больше от авиации, чем от судовождения, мгновенные реакции и поправка на ветер».

Внедорожный клиренс

Наконец «Зубр» подходит к точке назначения — одному из пляжей Балтийского побережья. Два матроса с помощью визиров осматривают участок высадки и докладывают, что все чисто. Корабль замедляет ход и, поднимая тучи песка и пыли, вываливается на берег. «Посадка!» — командир щелкает тумблером, переводя нагнетающие агрегаты в посадочный режим: лопатки верхних воздухозаборников закрыты, воздух циркулирует внутри подушки, охлаждая двигатели. «Зубр» оседает на песок, опускает носовую часть и сходню, по которой один за другим съезжают на пляж пять БМП десанта. Сходня убирается, а затем вновь подъем на подушку — и в море. Вся операция занимает пару минут.


Корабль с легкостью выходит на песчаный пляж, практически не замечая границы между водой и твердью.

Выход на берег легко дается «Зубру» практически на любой скорости. Спуск на воду для него куда сложнее, хотя заметно это только изнутри, из ходовой рубки.

Технически корабль может не просто выйти на берег, но и зайти по суше или по болоту намного дальше. Гибкое резиновое ограждение состоит из двух частей — ресивер и навесные легкосменные элементы («косынки»). Толстая армированная резина достаточно устойчива к различным повреждениям, и небольшие дырочки не влияют на ходовые качества. Корабль может преодолевать препятствия высотой до 1,6−2 м, а те, что меньше метра, и вовсе не замечает. Был случай, когда при демонстрации ночной высадки десанта один из экспортных образцов, предназначенных для Греции, просто «раскатал» ГАЗ-66, который должен был подсветить место выхода на берег. К счастью, никто из людей не пострадал, а вот автомобиль, конечно, пришлось списать. Не без основания производитель утверждает, что «Зубру» доступно для высадки десантов до 70% общей длины береговой линии морей и океанов мира.

topwar.ru

Амфибийно-десантный корабль на воздушной подушке типа «Зубр» проекта 12322



«Зубр» самое большое судно на воздушной подушке в мире. Этот корабль способен на скорости легкового автомобиля пройти 300 миль. Этого достаточно чтобы пересечь, например Черное море, накрыть залпом огня береговые укрепления противника и высадить морскую пехоту с бронетехникой. Мало кто знает, что «Зубр» создавался как ударный катер с мощными крылатыми ракетами, а был и другой фантастический проект — мобильная стратегическая установка с ядерным оружием на борту. Но удивительная способность корабля на воздушной подушке «Зубр» передвигаться одинаково по земле и воде заставила военных пересмотреть свои планы. История рождения этих уникальных судов полна тайн и неожиданных конструкторских находок.



возникновение концепции «судно на воздушной подушке»


Первый проект судна на воздушной подушке еще в XVIII веке предложил шведский инженер Эммунэль Сведенбург. Впрочем, даже сам автор изобретения понимал его несостоятельность, так как требовался довольно мощный и компактный движитель, которого в то время просто не существовало. В Советском Союзе к этой идее причастен Константин Циолковский. В 1924 год он предложил создать безколесный вездеход на воздушной подушке движимый вперед при помощи реактивной струи. Позже профессор экспериментальной аэродинамики Владимир Левков еще в студенческие годы прочитал книгу Циолковского и буквально заболел идеей судов на воздушной подушке. После нескольких экспериментальных машин в 1937 году под руководством Левкова был создан опытный торпедный катер Л-5. Благодаря воздушной подушке он получил совершенно новые свойства, прежде всего скорость около 130 км/час. На полном ходу катер Л-5 не могла догнать ни одна торпеда, а также он был способен двигаться как над водой, так и над сушей. Возможности такой техники поразили военных моряков. Амфибийными качествами катера Л-5 даже заинтересовались сухопутные войска.


Владимир Левков продолжал работать над проектами судов на воздушной подушке вплоть до своей смерти — 1954 год. Он так и не сумел воплотить мечту об идеальном корабле. В последствие два гениальных изобретения вывели технологию из тупика.


Продолжением концепции стали машины разведки названные ползолетом разработанные в ВНИИ «Трансмаш». Они с легкостью проходили над минными полями, и могли двигаться там, где застревал обычный танк. Однако о размещении вооружения или легкого бронирования не могло быть и речи. В конечном итоге от танкостроения конструкторы отказались и создали корабли в таком облике, в котором они сейчас и находятся. В возможности кораблей на воздушной подушке верил главком ВМФ СССР Сергей Горшков. Для него это была непросто блажь.


Наиболее опасным оружием войны со стороны американцев были авианосцы, только с их помощью США могли вести боевые действия на европейском континенте. Главком ВМФ СССР предполагал уничтожать авианосные группировки с помощью ударных крейсеров и подводных лодок с крылатыми ракетами. Однако он хорошо понимал, что без захвата проливов и прилегающих побережий даже у самых мощных кораблей было немного шансов выйти на оперативный простор. В 1963 году стараниями Сергея Горшкова была возрождена морская пехота. Именно она должна была проложить советским кораблям путь в океан. Руководство советского флота поставило перед конструкторами ЦМКБ «Алмаз» непростую задачу разработать судно на воздушной подушке способное на большой скорости десантировать тяжелую бронетехнику и морскую пехоту непосредственно на берег.


Проекту был присвоен шифр «Джейран». Ленинградским судостроителям пришлось осваивать совершенно новые технологии и материалы. Корпус судна был изготовлен из алюминиевых сплавов. В то время для его сборки требовалась чрезвычайно шумная клепка. Человек с нормальным слухом не мог долго находиться в сборочном цеху, поэтому со всей страны на завод привозили глухонемых рабочих. Впрочем, через некоторое время от клепаных конструкций пришлось отказаться из-за быстрого перегорания сплавов. Результатом кропотливой работы стал малый корабль на воздушной подушке «Джейран», который поражал своей мощью. На скорости около 100 км/час он мог доставить к неприятельскому берегу два танка и двести десантников.




Технические характеристики малого десантного корабля на воздушной подушке «Джейран»:
Водоизмещение — 360 тонн;
Дальность плавания — 100 миль;
Скорость — 48 узлов;
Экипаж — 21 человек;
Вооружение:
Артиллерийская установка 30 мм АК-230 — 2;
Десантовместимость:
1-й вариант: танк ПТ-76 — 4 и 50 морских пехотинцев;
2-й вариант: средний танк — 2 и 200 морских пехотинцев;


Практически параллельно с проектом «Джейран» в ЦКБ «Алмаз» был разработан десантно-штурмовой катер на воздушной подушке «Скат» перевозивший 40 десантников с полной экипировкой.



дальнейшее развитие концепции «судно на воздушной подушке» с Советском Союзе


В начале 70-х годов советский флот все дальше уходил от родных берегов. На него все чаще возлагались боевые задачи по проведению миротворческих операций и поддержки национального движения в других странах. Однако столь удобные для десантных операций корабли на воздушной подушке «Джейран» и «Скат» не могли сопровождать советский флот в походах — им не хватало дальности. Решение проблемы нашлось в размещении десантных катеров в трюме большого корабля. Главком СССР С. Горшков приказал разработать подобное судно. Проект получил название «Кальмар», на котором впервые появились кольцевые насадки, в последствие позволившие повысить эффективность воздушных винтов, не увеличивая их диаметра. «Джейран», «Скат» и «Кальмар» стали первым поколением кораблей на воздушной подушке.



Конец 70-х годов линия фронта «холодной войны» пролегла через океан. Советские конструкторы успешно провели испытания противокорабельных ракет, которые заставили разработать подобные и в США — это «Harpoon» и «Tomagawk». Но советские специалисты знали слабые места этих противокорабельных комплексов. В 1973 году по инициативе главкома ВМФ С. Горшкова в ЦМКБ «Алмаз» началась разработка малого ракетного корабля типа «Сивуч». В обычном положении это катамаран со скоростью хода около 20 узлов, но в случае необходимости передняя часть военного корабля закрывается гибким ограждением. Мощные двигатели нагнетают между корпусами воздух, и судно превращается в быстроходный корабль на воздушной подушке. На этом корабле установлено восемь сверхзвуковых противокорабельных ракет «Москит». Однако сегодня мало кто знает, что в ЦМКБ «Алмаз» разрабатывался единственный в мире проект судна на воздушной подушке с ударным вооружением. В его создании участвовал конструктор Герман Коронат, которого называли Пушкин кораблестроения за легкость и неожиданность его детищ. Корабль получил наименование «Зубр». На одном из этапов строительства было принято решение оказаться от ударного вооружения, и в 1988 году головной корабль серии «Зубр» проекта 12322 был передан советскому военно-морскому флоту.



амфибийно-десантный корабль на воздушной подушке типа «Зубр»


В конструкцию корабля на воздушной подушке «Зубр» был вложен весь опыт создания амфибийных судов накопленный в ЦМКБ «Алмаз». Появление «парящего» военного корабля не оставило не замеченным со стороны западных специалистов, которые присвоили наименование «Pomornik».
«Зубр» стал одним из самых быстрых кораблей в мире. Пределы его скорости не знают даже конструкторы. На ходовых испытаниях корабль разгоняли до 70 узлов и это не предел. Однако на больших скоростях возникает малоизученный эффект — подлом гибкого ограждения подушки. На этот случай кораблестроители предусмотрели режим блокировки в критических режимах по скорости и по радиусу разворота.



фотографии судов на воздушной подушке типа «Зубр»



















выгрузка боевой техники





высадка десантной группы



судно на воздушной подушке типа «Зубр» «на якоре»


Корабль на воздушной подушке типа «Зубр» состоит из платформы прямоугольной формы, которая является основной несущей частью корпуса. На платформе размещается надстройка, разделенная переборками на три отсека. В средней части располагается транспортируемая техника. В кормовом отсеке размещены главные и вспомогательные силовые установки, а также системы обеспечения жизнедеятельности и защиты от средств массового поражения. В носовом отсеке находятся помещения для личного состава мобильного подразделения и экипажа. Для плодотворной работы и нормального отдыха на корабле установлена система вентиляции, кондиционирования, отопления и звукоизолирующие покрытия.


Для высадки и погрузки десантных подразделений с боевой техникой используются носовая и кормовая аппарели.


Корабль на воздушной подушке не имеет якоря, его функцию выполняет гибкое ограждение, которое в «не рабочем» состоянии опускается, и судно остается неподвижным. Рабочим состоянием «юбки» считается подъем на высоту до 6 метров от земли, при помощи нагнетаемого под нее воздуха, который, в свою очередь, не выходит за ее пределы и создает подъемную силу. При использовании трех ходовых двигателей и рулей, корабль обретает достаточные способности для маневра.


Самым интересным местом судна на воздушной подушке является центральный командный пункт. Он оборудован штурвалом авиационного типа. Особенностью кораблей этого типа является то, что им управляет один человек, которого называют пилот. Название говорит само за себя. Управление таким судном требует большого опыта и умений для обеспечения безопасного мореплавания. С командного поста через пять экранов и электротехнических приборов, осуществляется контроль состояния ходовых и подъемных двигателей, генераторов и различных вспомогательных систем.


Выдающимся достижением корабля на воздушной подушке типа «Зубр» является сочетание высокой скорости, достаточной грузоподъемности и уникальной амфибийности. По утверждениям военных специалистов «Зубр» проекта 12322 обогнал свое время.


В период с 1985 по 2000 годы в СССР было построено восемь кораблей на воздушной подушке типа «Зубр». После раздела Черноморского флота в России осталось три судна. ВМС Украины были переданы остальные корабли на воздушной подушке: «Краматорск», «Горловка», «Артемовск», «Донецк» и «Иван Багун». Два последних достраивались на судостроительном предприятии «Море» в Феодосии.


К сожалению, в современной российской и украинской военной доктрине не нашлось применение столь мощному и дорогому кораблю. Поэтому в Афинах 24 января 2000 года между Россией, Украиной и Грецией был подписан контракт, в котором шла речь о продаже нескольких кораблей данного типа — Греции. В течение последующих двух лет в Афины были отправлены четыре судна на воздушной подушке типа «Зубр». Корабли получили новые названия: «Keffallonia», «Kerkyra», «Kakynthos», «Ithaki». Приобретение, несомненно, открыло новую страницу в истории Греческого флота. Они очень гордятся своей «находкой». Даже один из кораблей принимал участие на международной выставке вооружения и военной техники «Defendory International 2000» в Афинах, где был удостоен бронзовой медали.




Технические характеристики амфибийно-десантного корабля на воздушной подушке проекта 12322 «Зубр»:
Водоизмещение — 480 тонн;
Длина — 57,3 м;
Ширина — 25,6м;
Осадка — 1,5м;
Судовая силовая установка — три газовых турбины (маршевых винта) М-71 мощностью 36000 л.с., четыре нагнетателя — 24000 л. с.;
Скорость — 60 узлов;
Дальность плавания при скорости 60 узлов — 300 миль, 50 узлов — 1000 миль;
Экипаж:
командный состав — 4 человека;
личный состав — 27 человек;
Вооружение:
Ракетная установка 140 мм — МС-227 «Огонь» — 2;
Зенитно-ракетный комплекс «Игла» — 4;
Артиллерийский комплекс АК-630М — 2;
Десантовместимость:
1-й вариант: танк Т-80 — 3 ед., морских пехотинцев — 80 человек;
2-й вариант: БТР — 10 ед.;
3-й вариант: морская пехота — 360 человек;

korabley.net

Корабли на воздушной подушке «Зубр»: история создания, описание и характеристики

В случае начала глобальной войны одной из первоочередных задач для Советской армии должен был стать захват черноморских и балтийских проливов. Для успеха подобной операции требовалась внезапность, то есть, десантные подразделения должны были достигнуть точки высадки с максимальной скоростью. Чтобы обеспечить ее, советские флотоводцы планировали использовать необычные десантные корабли — малые десантные корабли на воздушной подушке (МДКВП).

Пускай вас не вводит в заблуждение слово «малый», советские суда на воздушной подушке (СВП) были самыми большими в мире, а водоизмещение десантного корабля проекта 12322 «Зубр» превышало 550 тонн. Это самый крупный корабль на воздушной подушке, построенный когда-либо в мире. Каждый воздушный корабль способен перевозить на 300 морских миль 550 десантников или 3 танка и роту морской пехоты. Кроме того, СВП «Зубр» способно серьезно поддержать десант огнем: он вооружен и неуправляемыми реактивными снарядами и автоматическими пушками.

Помимо уникальной скорости, корабль на воздушной подушке обладает и другими преимуществами. Для обычных десантных судов, которые используют рампу, доступно всего лишь 17% побережья Мирового океана, для СВП эта цифра составляет 78%. Подобный воздушный корабль может передвигаться не только по воде, но и по суше. Он даже способен преодолевать небольшие препятствия и минные поля. Поэтому корабли типа «Зубр» могут высаживать десант даже в глубине обороны противника.



Разработки в данном направлении велись во многих странах, но Советский Союз был безусловным лидером. Глядя на 550-тонную громадину корабля, способного скользить над водой со скоростью 60 узлов, чувствуешь гордость за страну, которая была способна создавать подобные технические шедевры.

В 2011 году российским военным руководством было принято решение прекратить закупку десантных кораблей проекта 12322 «Зубр». Их планируют заменить новыми десантными кораблями различных типов, которые еще необходимо создать. Их технические характеристики пока неизвестны.

В настоящее время на вооружении ВМС России находится два десантных корабля проекта 12322: «Мордовия» и «Евгений Кочешков», и оба они нуждаются в капитальном ремонте.

Кроме российских военно-морских сил, десантные корабли проекта «Зубр» стоят на вооружении ВМС Греции, в период с 2000 по 2004 год в эту страну было продано четыре судна. В последние годы большую заинтересованность кораблями на воздушной подушке демонстрирует Китай.

История создания

Несколько десятилетий тому назад многие эксперты, связанные с военно-морской тематикой, полагали, что в тактике боевых действий на море грядет революция, связанная с использованием кораблей и катеров на воздушной подушке. Подобные суда обладали большой эксплуатационной гибкостью и могли быть привлечены к выполнению множества функций. Более всего такой воздушный корабль подходил для выполнения десантных операций.

Работы по созданию подобных судов проводились в Великобритании, США, Франции и Китае. Заинтересовал корабль на воздушной подушке и советских адмиралов.

Американцы начали серьезно заниматься разработкой СВП после начала войны во Вьетнаме, корабль на воздушной подушке оказался идеальным средством для действия в дельте Меконга. На Западе строились сравнительно небольшие корабли подобного класса (скорее, катера), их основной задачей являлось действие в прибрежной зоне или высадка десанта с больших кораблей.

В СССР к этому вопросу подошли несколько иначе. Еще в середине 60-х годов в ленинградском КБ «Алмаз» занялись созданием десантного корабля на воздушной подушке проекта 1232 «Джейран». И это был точно не катер. Судно обеспечивало переброску не только десантников, но и тяжелой боевой техники: воздушный корабль мог доставить два танка Т-55 на расстояние в 300 морских миль. Полное водоизмещение «Джейранов» составляло 350 тонн. Этот воздушный корабль стал самым большим в мире, обогнав ближайшего конкурента почти в два раза. Кроме «Джейранов», в СССР были запущены в серийное производство целый ряд катеров на воздушной подушке: «Омар», «Скат», «Кальмар».

Советская промышленность построила для ВМФ 18 серийных кораблей класса «Джейран».

Однако военным нужен был десантный корабль еще большего размера.

Главнокомандующий советским ВМФ адмирал Горшков и министр обороны Устинов считались горячими поклонниками СВП, как и вообще судов, созданных на основе динамических принципов поддержания (экранопланы, СВП, корабли на подводных крыльях). Поэтому уже 1978 году конструкторам КБ «Алмаз» было выдано задание на разработку более мощного корабля под названием «Зубр».

Этот воздушный корабль должен был принимать на борт три танка, иметь более высокую скорость и усиленное артиллерийское вооружение. По сути, корабли проекта 12322 «Зубр» стали дальнейшим развитием «Джейранов». Их строительство планировали начать сразу на трех заводах: в Ленинграде, Феодосии и Хабаровском.



Головной корабль проекта 12322 «Зубр» был заложен в 1983 году, спущен на воду в 1986 и через два года он вошел в состав ВМФ СССР. После проведенных испытаний в конструкцию последующих «Зубров» были внесены незначительные изменения.

После распада СССР пять СВП проекта 12322 оказались в составе российского ВМС, а три – были переданы Украине. В 2000 году был подписан контракт с ВМС Греции, согласно которому этой стране были переданы четыре корабля проекта 12322 «Зубр». В 2013 году Украина изготовила первый корабль проекта 12322 для ВМС Китая.

После аннексии Крыма российскими чиновниками различных рангов неоднократно озвучивались планы возобновить строительство судов проекта 12322 на феодосийском заводе «Море». Однако как увязать такие заявления с отказом российского флота от этих кораблей – непонятно.

Описание

МДКВП проекта 12322 «Зубр» — это самый большой в мире корабль подобного класса. Он может преодолеть 300 миль со скоростью легкового автомобиля. Для уменьшения веса и защиты от коррозии корпус судна выполнен из алюминиево-магниевых сплавов, наиболее важные и уязвимые детали и агрегаты защищены алюминиевой броней.

Основа корпуса корабля – это, по сути, понтон, что обеспечивает судну устойчивость и непотопляемость. Внутренние помещения корабля оборудованы звукоизолирующие покрытия, которые ослабляют вибрацию корпуса. Также жилые помещения оборудованы системами кондиционирования, отопления и вентиляции.

Надстройка, находящаяся на понтоне, разделена на три отсека продольными перегородками. В среднем отсеке расположены места для бронетехники, он оборудован аппарелями и дорожками для танков. В боковых отсеках корабля находится силовая установка, жилые помещения и системы обеспечения.

Для поддержания воздушной подушки корабль имеет гибкое ограждение, которое состоит из двух ярусов. Ограждение разделено на секции продольными и поперечными килями.

Общая мощность силовой установки «Зубра» — 50 тыс. л. с. Она состоит из пяти газотурбинных двигателей, два из которых обеспечивают работу четырех нагнетательных агрегатов НО-10, которые формируют воздушную подушку, а еще три ГТД приводят в движение три винта, что придают кораблю поступательное движение. Винты расположены в кормовой части судна, они имеют четыре лопасти и диаметр 5,5 метра. Каждый винт находится в специальной кольцевой насадке.

На борту есть еще две дополнительные силовые установки, каждая из которых обладает мощностью 100 кВт.

СВП «Зубр» может брать на борт три основных боевых танка (общая масса не более 150 тонн) или десять БТР, или восемь БМП. Кроме боевой техники, корабль может взять 140 десантников, которые размещаются в четырех специальных помещениях. Вместо танков или БМП, «Зубр» может разместить на борту еще 360 человек (то есть, всего около 500 человек).

В носовой части судна установлены откидные ворота, через которые и происходит высадка десанта.

Все корабли проекта 12322 оснащены двумя станциями РЛС, спутниковой системой навигации, компасами, дрейфолагом, приборами дневного и ночного видения. Системы связи обеспечивают возможность переговоров в разных диапазонах.

Корабли проекта 12322 «Зубр» способны не только доставить и высадить десант, но и поддержать его огнем. Для этого на корабле есть две установки МС-227 «Огонь», способные вести огонь неуправляемыми 140-мм реактивными снарядами, а также две автоматические 30-мм пушки с системой управления стрельбой. Чтобы защитить корабль с воздуха экипаж может воспользоваться переносными зенитно-ракетными комплексами «Игла».

Следует отметить, что максимальную скорость СВП «Зубр» не знают даже его разработчики. Во время испытаний они разогнали корабль до 70 узлов, но на таких скоростях наблюдается опасный и малоизученный эффект – подлом гибкой части ограждения судна.

Большинство экспертов, связанных с военно-морским флотом, считают, что корабли проекта 12322 «Зубр» на несколько десятилетий обогнали свое время. Однако есть у этих кораблей и серьезные минусы.

Во-первых, эти корабли дорого стоят, еще затратнее обходится их эксплуатация: стоимость одной из пяти турбин судна составляет около 1 млн долларов, ее моторесурс около 4 тыс. часов. Турбины для «Зубров» изготавливались на николаевском заводе «Заря», в настоящее время Украина прекратила военно-техническое сотрудничество с РФ.

Во-вторых, корабли на воздушной подушке «Зубр» имеют низкий уровень защищенности, что вызывает обоснованные опасения относительно их живучести. Не следует забывать, что этот слабобронированный корабль забит легковоспламеняющимся топливом. Не отличаются СВП и экономичностью.

До настоящего времени корабли подобного типа не участвовали в серьезных столкновениях с хорошо вооруженным противником, так что их боевая эффективность находится под вопросом.

Технические характеристики

Экипаж27–31 человек, в т. ч. офицеров – 4, мичманов – 7
Длина, м57,3
Ширина, м25,6
Высота, м21,9
Водоизмещение, т555
Суммарная мощность ГЭУ, л. с.50 000 (5×10 000)
Движители3 воздушных винтовых
Скорость, узлы60

big-army.ru

Каспийские десантные корабли на воздушной подушке «Джейран» и «Кальмар», балтийские «Зубры»: последние из могикан

20:57 / 25.04.12


Десантные корабли на воздушной подушке в 70-80-е годы прошлого века были настоящим символом советского флота, современного и стремительно развивающегося. О них рассуждает военный журналист Александр Кудрявцев, которому на протяжении всей службы довелось встречаться с этими славными кораблями – прообразом будущего флота и их экипажами.



К моменту распада СССР его Военно-морской флот был на пике своей боевой формы – технологической, технической, профессиональной подготовки экипажей и опыта офицеров и мичманов.



Один лишь пример. В 1988 году при высадке десанта на учениях под Одессой, на ДКВП типа «Зубр» на полном ходу началось возгорание в десантном отсеке. А там – люди, техника… Командир, тогда еще молодой совсем офицер Сергей Кременчуцкий принимает мгновенное решение на тушение пожара.



В считанные секунды отсек наполнился специальной воздушно-пенной массой, средством объемного пожаротушения. Морские десантники не пострадали. И, корабль выполнил свою боевую задачу, благополучно вернулся на базу – на озеро Донузлав, расположенную на северо-западе Крымского полуострова.



Сегодня у России из прежней внушительной эскадры ДКВП осталось всего несколько единиц. «Джейран» и «Кальмар» — на Каспии, «Зубр» — на Балтике.



Впервые, когда побывал в Каспийске, приятно удивил сам факт расположения десантных кораблей в непосредственной близости от морских пехотинцев.



Песчаный каспийский берег для «Джейрана» и «Кальмара» подходили наилучшим образом. Но бетонное покрытие за годы стоянки начинало подмываться штормовыми волнами. Каспий обладает суровым погодным нравом.



Каспийский десантный корабль на воздушной подушке «Джейран»

Каспийский десантный корабль на воздушной подушке «Кальмар»

Балтийский десантный корабль на воздушной подушке «Зубр»



Проект десантных кораблей на воздушной подушке проекта 12321 «Джейран» (по классификации НАТО — Aist class) был разработан в ПКБ «Алмаз» в 1964—1965 годах главным конструктором был Л. В. Озимов. Со стороны ВМФ за ходом разработки и строительства кораблей проекта наблюдал капитан 1 ранга Б. А. Колызаев, а после него — капитан 2 ранга В. А. Литвиненко.



Десантные корабли проекта «Джейран» строились для Советского ВМФ в период с 1970 по 1985 годы на судостроительном заводе «Алмаз», Ленинград. Всего по данному проекту было построено 20 десантных кораблей. По классификации cоветского ВМФ они являлись малыми десантными кораблями.





Созданию этого уникального десантного корабля предшествовали большие проектно-исследовательские и экспериментальные работы.



Для выбора принципа формирования воздушной подушки, оценки конструктивных мер обеспечения остойчивости, проверки устойчивости корабля на курсе, управляемости, амфибийности, мореходности были построены и испытаны две крупномасштабные модели водоизмещением 28-30 тонн с различными конструктивными схемами формирования воздушной подушки.



При эксперименте на этих моделях были положительно решены и многие другие технические проблемы. Особо выделялись значительные величины метацентрических высот данного проекта, благодаря которым корабль имел практическую непотопляемость. Понтоны и трюм МДК обеспечивали его положительную плавучесть в любой ситуации.




Бронетехника в твиндеке десантного корабля на воздушной подушке



Десантовместимость корабля была рассчитана на два средних или три плавающих танка. Головной корабль по проекту 1232 был построен на судостроительном заводе в Ленинграде в 1970 году. Десантные корабли проекта «Джейран» стали первыми в мире серийными и самыми крупными (до середины 1980-х годов) десантными кораблями на воздушной подушке.



На 2011 год в составе ВМФ России находится 2 десантных корабля типа «Джейран» (бортовые номера 608 и 609). Они несут службу в составе Каспийской флотилии.




Атака начинается с берега



Опытная эксплуатация первого малого десантного корабля позволила учесть все недостатки в последующих серийных кораблях проекта 12321. На серийных МДК было усилено оборонительное вооружение (установлены 2 30-мм автомата АК-230 с РЛС управления «Рысь») и улучшены условия обитаемости, а сам корпус корабля вместо клепанного на головном был выполнен сварным из сплава АМГ-61.



Грузовой отсек имеет сквозной проезд для техники и расположен у диаметральной плоскости. Служебные отсеки разнесены по бортам. На полном ходу десантные корабли «Джейран» управляются воздушными рулями, размещенными за движительным комплексом, а на малых скоростях — струйными рулями с отбором воздуха от осевых вентиляторов-нагнетателей.




ДКВП «Джейран»



Маршевые движители представляют из себя четырехлопастные винты регулируемого шага диаметром 3,5 метра в кольцевых насадках. Полное водоизмещение кораблей «Джейран» достигало 353 тонн, скорость полного хода 50 узлов, дальность плавания 300 миль, автономность 5 суток.



Главная энергетическая установка этого малого десантного корабля состояла из двух газотурбинных двигателей ДТ-4 общей мощностью 32000 л.с., приводящих в действие нагнетатели и четыре воздушных винта.






Посадка десанта



Десантная вместимость



Десантные корабли проекта рассчитаны на перевозку 2 средних танков, или 3-4 плавающих танков ПТ-76, или 5 БТР, или 200 человек десанта. В десантно-штурмовом варианте: 2 ПТ-76 и 50 человек десанта.

Основные ТТХ МДКВП проекта 12321:

  • длина: 45,5 м (пр.1232 – 45,8)
  • ширина: 17,4 м
  • осадка: 1,6 м
  • водоизмещение: стандартное 310 т., полное 360 т. (пр.1232 — 350 т.)
  • скорость хода максимальная: 49 (пр.1232 50) узлов
  • дальность плавания: 300 миль на 49 уз.
  • силовая установка: 2х16000 л.с., ГТУ НК-12, 2 ДГ ДГ-30 по 30 кВт, 1 ГТГ 1Э20 40 кВт, 4 винта, 32000 л.с.
  • вместимость: 2 средних танка или 4 легких танка ПТ-76, или 5 БТР, или 80 человек
  • вооружение: 2х2 30 мм АК-230 (2000 выстрелов) – СУ МР-104 «Рысь» (пр.1232 – 1х2 30 мм АК-230 – без СУ МР-104 «Рысь»)
  • РТВ: НРЛС «Миус» (пр.1232 – «Донец-2»)
  • десантная вместимость: 2 основных танка Т-72 или 4 легких танка ПТ-76 или 5 БТР или 80 чел или 73,2 т груза Экипаж: 21 чел. (3 офицера)




Десант пошел



Тренировка роты морской пехоты в посадке-высадке на «Джейран»



О том, как проходит совместная боевая учеба морской пехоты Каспийской флотилии и десантных кораблей на воздушной подушке – в репортаже автора.

«Погода в районе Каспийска меняется по нескольку раз на день. Горы и море «тянут» на себя климатическое «одеяло», наполняя весеннее утро туманом, обед — дождем, осыпая ночь ярчайшими звездами небосклона.



Сегодня в роте морской пехоты гвардии старшего лейтенанта Александра Чоговадзе вполне обычные занятия по боевой подготовке. Необычно лишь то, что у гвардейцев сейчас работают комиссии Министерства обороны, прибыл первый заместитель министра обороны России. Впрочем, плановость во флотской организации традиционно на первом месте. Кроме того, подразделение почти полностью укомплектовано контрактниками.



Ротный начинает занятия с короткой постановки задач взводным перед строем. Подразделение выдвигается к стоящей неподалеку колонне бронетехники. Короткий марш предстоит выполнить по пересеченной, заболоченной местности к стоянке десантных кораблей на воздушной подушке (ДКВП) типа «Джейран» и «Кальмар».




ДКВП типа Джейран и Кальмар на стоянке



Предстоит потренироваться в погрузке на ДКВП дивизиона капитана 2 ранга Олега Малкина. Механики-водители матросы Михаил Бычкович и Константин Кадынцев прогревают двигатели боевых машин.



Санинструктор роты старший сержант Асият Рамазанова занимает привычное место на броне. Звучит команда начать движение. …Колонна преодолевает поросший кустарником и камышами болотистый участок, стремительно разворачивается влево и выскакивает на песчаный каспийский берег.



Вдалеке в тумане показываются стоящие на бетонной площадке «десантники». На прибрежной кромке следы недавнего шторма, разбросан выброшенный ветром и волнами плавун, чуть подальше от воды лежит тело тюлененка. Десантные корабли и морские пехотинцы связаны едиными задачами.



Оттого и тренировки, учения по общим разделам, проходят совместно. Руководит занятиями заместитель командира бригады по морской подготовке гвардии подполковник Ильгиз Имашев. Начальник штаба дивизиона ДКВП капитан 3 ранга Алексей Луговой принимает доклады подчиненных о готовности к совместной с морскими пехотинцами тренировке.




Десантировоние техники



Капитан 3 ранга Денис Камышов, как опытный механик, проводит занятия с «черными беретами» о корабельных аварийно-спасательных средствах, о действиях в нештатных ситуациях. Теоретическая часть занятий завершена. Начинается практика — погрузка техники на корабли. Командир взвода лейтенант Иван Осипов уже обладает определенными навыками в этом простом лишь на первый взгляд деле.



Боцман старший мичман Музат Гамзатов по штатному расписанию отвечает за размещение боевой машины в трюме, за закрепление по-походному специально предусмотренными цепями. Старшие матросы Алексей Хаверко и Евгений Житин действуют уверенно, им не привыкать работать с морской пехотой. …Бронированная машина осторожно сдает задним ходом, точно, без огрехов, заезжает на аппарель, короткая остановка — и через секунду она уже на своем «корабельном» месте в твиндеке.




ДКВП уходит в рассвет



Заместитель командира взвода сержант Виталий Кизеев дает команду, гранатометный расчет развертывается, занимает позицию. Каждый на данном участке «бетонки» сейчас занят своим делом, оттачивает необходимые навыки. Погрузка завершена. Потом рота по всем правилам проведет учения по высадке с развертыванием в боевой порядок и учебной стрельбой. Словом, проявит себя в привычном амплуа.



Но важность совместных занятий с моряками сложно переоценить. Прежде чем «черные береты» приступят к выполнению задач по предназначению, они должны быть доставлены в назначенный район морем, далеко не всегда спокойным. И в этот период морской пехотинец становится моряком, с непременными обязанностями по корабельному расписанию, со своим штатным местом размещения.



Очередные совместные занятия моряков дивизиона ДКВП и морских десантников завершены. Руководители занятий подполковник Ильгиз Имашев и капитан 3 ранга Алексей Луговой подводят итог, указывают на положительные моменты, проводят разбор недостатков. Обыденная, обычная работа. Но без нее не может быть и речи о полноценной подготовке морской пехоты по предназначению».




Десантные катера на воздушной подушке проекта 1206 «Кальмар»



«Кальмар»



Впервые воочию мне довелось увидеть в деле ДКВП «Кальмар» на одном из учений Каспийской флотилии. В предутренних сумерках он был похож на нечто фантастическое, несмотря на свой немалый возраст. Как все тогда происходило: «Каспийский берег еще спит, предутренние сумерки лишь только слегка осветляют ночной небосклон.



Стремительные десантные катера типа «Серна» покидают родные причалы и на тридцатиузловой скорости отправляются к назначенному участку побережья для погрузки десанта морской пехоты. Пологий, почти вровень с уровнем моря, песчаный берег как нигде подходит для применения десантных кораблей на воздушной подушке и малых по размерам «Серн».



Бронированная машина, как только катер старшего мичмана Валентина Шамсудинова подходит к берегу, занимает свое место в его открытом твиндеке. Следующая боевая машина заезжает в десантный корабль на воздушной подушке типа «Кальмар». Морские пехотинцы из гвардейского батальона, где командиром гвардии майор Павел Зеленский, тренируются почти до самой погрузки на катер.




Артиллерия обеспечивает высадку десанта с ДКВП типа Кальмар



Потом звучит короткая команда ротного гвардии старшего лейтенанта Виталия Самсоненко. И подразделение «черных беретов» оказываются на катере буквально в секунды. «Серны» стремительно отходят от берега. «Кальмар», взревев двигателями, понимается на «подушку» и на высокой скорости направляется к месту высадки десанта.



Корабль, безусловно, обладает прекрасными боевыми качествами. Но он уже не один десяток лет находится в составе флота. Оттого на механика старшего лейтенанта Павла Ильюхина возлагается особая ответственность по поддержанию его в назначенной технической готовности. Экипажи действуют уверенно, при выполнении задачи отличаются главный корабельный старшина Ильмудин Масумов, старший матрос Тимур Абдуллаев и матрос Резван Гасанов.



С первыми лучами солнца начинается стремительный бросок морской пехоты на берег, где по легенде учений находится группа террористов. Корабль и катера встречают гидрографы из манипуляторной партии, они уже осуществили разведку глубин и назначили наиболее удобные подходы для высадки техники и морских пехотинцев.




Высадка морского десанта на каспийский берег



Едва глубина достигает метра, с десантного катера прямо в воду высаживаются отделения, которыми командуют гвардии младшие сержанты Тагир Магомедов, Александр Жертвин. Меры безопасности сейчас на первом месте.



«Полосатые дьяволы» облачены в спасательные нагрудники нового образца. Подразделение сразу же разворачивается в боевой порядок и при поддержке бронетехники начинает продвижение вперед. Но вскоре натыкается на превосходящего противника.



После короткого боевого столкновения командир батальона принимает решение не рисковать жизнями своих «черных беретов», дает команду на отход. По замыслу учений, удар должны нанести корабельная артиллерия и авиация. Только после мощной огневой подготовки бой продолжат морские десантники».




Десант на волжский берег с ДКВП типа Кальмар



Десантный катер на воздушной подушке типа «КАЛЬМАР» (проект 1206), СССР, 1972 год



Основные ТТХ:

  •
  • водоизмещение — 113 т
  • длина — 24,6 м
  • ширина — 10,8 м
  • осадка на плаву — 1,1 м
  • скорость — 55 узлов
  • дальность плавания — 100 миль
  • автономность — 1 сутки
  • силовая установка —  2х10000 л.с., ГТУ МТ-70, 2 ГТГ по 16 кВт
  • вооружение — 1х2 12,7 мм «Утес-М»
  • РТВ — РЛС «Кивач-2»
  • десантовместимость — 80 человек или 1 средний танк Т-54 (прим. автора — когда на вооружении морской пехоты Каспийской флотилии были Т-72, он без проблем загружался в десантный отсек), или 2 легких танка ПТ-76,  или 37 т груза
  • экипаж — 6 человек (2 офицера)



В 1972-1981 годах построено 20 единиц проект 1206 «Кальмар».  Немного оговорюсь. «Кальмар» является постоянным участником военно-морского парада на Дне ВМФ России в Астрахани. От Каспийска до Астрахани расстояние в два раза больше. И его ДКВП преодолевает без каких-либо сложностей.





К сожалению, при подготовке к материалу не мог обойти всегда болезненную для любого военного моряка тему – отказе от производства опробованных, современных кораблей. Из сообщений СМИ стало известно о полном отказе строительства для ВМФ России десантных кораблей на воздушной подушке проекта «Зубр».



«Газета «Известия» со ссылкой на источник в штабе ВМФ России сообщает, что ВМФ России решил больше не заказывать строительство малых десантных кораблей на воздушной подушке проекта 12322 «Зубр». Два корабля проекта 12322 — «Мордовия» и «Евгений Кочешков», стоящие на вооружении Балтийского флота, планируется поддерживать в боевом состоянии, пока они не выработают полностью свой ресурс.



Вместо «Зубров» для флота планируется строить новые катера динамического и нединамического типа поддержания на плаву, которые будут использоваться на различных десантных кораблях, включая вертолетоносцы типа «Мистраль».

Когда работал в Каспийске, встретил своего давнего, еще с лейтенантских лет, знакомого – гвардии полковника Владимира Белявского.



Тогда он был еще заместителем командира гвардейской Московско-Черниговской, Краснознаменной, ордена Суворова 2 степени бригады морской пехоты Каспийской флотилии. (Сейчас он командует вновь созданной бригадой морской пехоты на Черноморском флоте). До поступления в академию Владимирович Анатольевич дослужился до командира разведывательного батальона ЧФ, пользовался непререкаемым авторитетом.




«Зубр» на стоянке



Один из боевых эпизодов в послужном списке комбата иначе как уникальным не назовешь. Историкам еще только предстоит дать оценку событиям октября 1993 года, произошедшим возле берегов Абхазии. Несколько лет необъявленной войны унесли жизни более 20 тысяч человек. Сотни тысяч беженцев оказались изгоями на своей родине.



С приходом к власти в Грузии Эдуарда Шеварнадзе на многострадальной земле появилась надежда остановить жестокую усобицу, и грузинам и абхазам, если не договориться о мире, то, по крайней мере, перестать убивать друг друга. Партия войны в те годы чувствовала себя замечательно на некогда благословенной земле древней Колхиды.



Ведь уж точно, кому война, а кому мать родна… На возвращавшийся после переговоров кортеж президента Грузии в районе Кодорского ущелья напала неуправляемая банда малопонятной принадлежности. Уже потом грузины назвали ее абхазской. А те в свою очередь не остались в долгу, отметив одну «пикантную» подробность, что у Шеварнадзе в Грузии многократно больше врагов, чем в Абхазии.




На учениях «Запад-2009»



Ситуация требовала немедленных действий. Рота российских миротворцев-десантников немедленно выдвинулась на помощь президенту и с ходу вступила в бой. Вертолетчики из Тбилиси получили драгоценное время для эвакуации Эдуарда Шеварнадзе и его ближайшего окружения.



Крылатая русская пехота дралась жестоко, под давлением многократно превосходящего противника она оказалась прижата к берегу. Помочь, казалось, им могло только чудо. Тем паче «оппозиционеры» вымещали злобу на миротворцах, такая ведь «птичка» упорхнула.



Но за сотни и сотни километров от места событий, в тишине штабов уже был продуман план отхода десантников.




«Зубр» на стоянке



Тогда на соленом озере Донузлав в северо-западной части Крыма российский флот располагал современной военно-морской базой, где и находился дивизион десантных кораблей на воздушной подушке. Лучшим из них был ДКВП типа «Зубр» под командованием опытного и решительного офицера Сергея Кременчуцкого.



После получения приказа стремительный «Зубр» взял курс на Севастополь, где в районе бухты Казачьей взял на борт разведчиков старшего лейтенанта Белявского. Скорость десантного корабля казалось фантастической – до 60 узлов, около 100 километров в час. Нескольких часов хватило, чтобы проскочить почти половину Черного моря.



В темноте подошли к берегу, связались с нашими миротворцами. Рёв корабельных турбин сбил с толку противника. Они решили – со стороны моря приближаются самолеты и открыли заградительный огонь по воздушной цели. Над «Зубром» небо расцветилось трассами артиллерийских орудий и крупнокалиберных пулеметов.



Для операции все складывалось в один удачный «пасьянс». Внезапность дополнялась высочайшей выучкой экипажа и морских пехотинцев вкупе с боевыми возможностями летящего над гребнем волны корабля. «Зубр» на предельной скорости выскочил на берег.



Разведчики под командованием старшего лейтенанта Белявского действовали блестяще, время им было отпущено в обрез. Ребят спасли. Правда, остался тогда без награды, но не в том дело. Потом, с ближайшего порта на перехват «Зубра» выскочит вооруженное судно на подводных крыльях.




Корабельная реактивная установка – морской аналог «Града»



Тогда еще капитан 3 ранга С. Кременчуцкий (впоследствии – капитан 1 ранга, начальник командного пункта Черноморского флота) примет решение открыть огонь на поражение корабельной реактивной установкой «Гроза» – морским аналогом «Града».



Комендоры не подведут, противник получит свою смертельную порцию реактивных снарядов. Невозможно переоценить события тех октябрьских дней, возле кавказских берегов. Горстка отчаянных российских крылатых и морских десантников, великолепно обученный экипаж корабля на воздушной подушке изменили ход событий уставшем от войны регионе.




ДКВП «Зубр» в море



Через пятнадцать лет, во время августовского конфликта, вряд ли кто в Грузии вспомнил добрым словом Эдуарда Шеварнадзе, президента, «при котором была остановлена война».

К концу 1970-х годов советские конструкторы обладали достаточно богатым опытом постройки кораблей на воздушной подушке. В серию были запущены и давно эксплуатировались такие корабли как «Скат», «Кальмар» и проект 12321 «Джейран».



Для развития концепции военных судов на воздушной подушке в 1978 году командование ВМФ дало задание «ЦМКБ Алмаз» на создание более мощного десантного корабля. КБ приступило к началу работ, назвав проект 12322 под шифром «Зубр». В план входило увеличение скорости хода, десантной нагрузки и артиллерийского и радиоэлектронного вооружения.



Проект, ставший развитием «Джейранов», возглавили главные конструкторы Л.В. Озимов, Ю.М. Мохов и Ю.П. Семенов под наблюдением капитана 2 ранга В.А. Литвиненко (позднее капитана 2 ранга Ю.Н. Богомолова) от ВМФ. Оригинальная компоновка корабля являлась заслугой заместителя главного конструктора Г.Д. Коронатова, разработавшего эскизный проект.



Головной МДКВП под номером МДК-95 являлся опытным и был построен в 1986 году и после продолжительных испытаний вошёл в боевой состав ВМФ в 1988 году. По результатам этих испытаний остальные корабли серии получили некоторые изменения в конструкции.



Привод нагнетателей воздушной подушки и воздушных винтов на корабле осуществляется от установки М35 суммарной мощностью 50 000 л. с. производства Государственного предприятия «Научно-производственный комплекс газотурбостроения «Зоря» — «Машпроект». Образованию воздушной подушки служат 4 нагнетательных агрегата НО-10 с осевым рабочим колесом диаметром 2,5 м.



Создание тяги для движения судна осуществляется тремя 4-лопастными реверсивными винтами с принудительным управлением шага. Винты диаметром 5,5 м установлены в кольцевых насадках из полимерных композиционных материалов производства КТБ «Судокомпозит».



На кораблях проекта 12322 имеются две электростанции, состоящие из двух газотурбогенераторов мощностью по 100 кВт каждая и главных распределительных щитов. Управление движением корабля и его техническими средствами происходит централизованно, дистанционно и с использованием элементов автоматизации. Оно осуществляется из главного командного пункта, центрального поста управления и выносных пультов.




«Зубр» может перемещаться по воде, льду, суше и болоту



Корпуса малых десантных кораблей выполнены цельносварными из высокопрочного коррозионностойкого алюминиево-магниевого сплава. Основная силовая несущая часть корпуса корабля, обеспечивающая прочность и непотопляемость судна, представляет собой понтон прямоугольной формы. Находящаяся на понтоне надстройка разделена двумя продольными переборками на три функциональных отсека.



В средней части размещен отсек техники десанта с танковыми дорожками и аппарелями. В бортовых отсеках размещены главные и вспомогательные энергоустановки, помещения личного состава десантируемых групп, жилые помещения, системы обеспечения жизнедеятельности и защиты от ОМП (оружия массового поражения).



Гибкое ограждение воздушной подушки предназначается для удержания воздушной подушки под корпусом корабля и для обеспечения требуемой высоты подъёма судна над опорной поверхностью (клиренс). Ограждение выполнено двухъярусным: с гибким ресивером и навесными элементами — с крестообразным секционированием воздушной подушки продольным и поперечным килями.



Для поддержания комфортных условий на боевых постах, в помещениях десанта и жилых помещениях экипажа предусмотрены системы вентиляции, кондиционирования, отопления, теплозвукоизолирующие покрытия, конструкции из вибродемпфирующего материала, а также созданы нормальные условия отдыха и питания экипажа.



Десантная вместимость

Корабль способен перевозить:

  • или 3 основных танка суммарной массой до 150 тонн
  • или как вариант 10 бронетранспортёров, суммарной массой до 131 тонн и 140 человек десанта
  • или 8 боевых машин пехоты, суммарной массой до 115 тонн
  • или 8 плавающих танков.



Для десанта предусмотрены 4 помещения на 140 мест. Вместо боевой техники помещение может быть оборудовано для размещения дополнительно ещё 366 человек (всего около 500 человек). Загрузка и высадка десанта производится через откидные ворота расположенные на носу.




Основное вооружение «Зубра»



Строительство кораблей



Строительство первых четырёх ДКВП началось в 1983 году на судостроительных заводах Приморском судостроительном заводе и Cудостроительном заводе «Море». Головной МДКВП пр.12322 под номером МДК-95 фактически являлся опытным, был построен в 1986 г. и после продолжительных испытаний вошёл в боевой состав ВМФ в 1988 году.



По результатам испытаний в конструкцию серийных кораблей были внесены изменения, в первую очередь в состав быстро меняющегося радиоэлектронного вооружения. К началу 90-х в составе ВМФ СССР числились 8 ДКВП. После распада СССР и раздела Черноморского флота Украине были переданы 3 строевых корабля «Краматорск», «Горловка», «Артемовск» и 2 недостроенных на верфях в Феодосии.



Один из них («Донецк») в июне 1993 году был достроен и введен в состав ВМС Вооруженный сил Украины. Ввод в боевой состав ВМС ВС Украины сложного в эксплуатации корабля был весьма затруднен из-за отсутствия соответствующих специалистов. Так в 1995 году, летом, при попытке выйти в море, командир не справился с управлением – если возможно применить такой термин – и корабль не столкнулся с инженерным сооружением в Саках.



Там «Донецк» находился до передачи Крымской военно-морской базы из состава Черноморского флота Военно-морским силам Вооруженных Сил Украины. Ремонт был произведен. И «Донецк» после чего принимал участие в ряде учений. В том числе и в совместных с флотами иностранных государств.



В 2001 году вовремя визита в Грецию автор задавал вопрос относительно поставок ДКВП «Зубр» в состав ее военно-морских сил. Для древней Эллады с ее 3000 островов, «Зубры» идеально подходили для патрулирования непростой морской границы с Турцией, с которой уже тогда были трения и споры.



Греки, не располагающие достаточными средствами, вели переговоры о закупке двух «Зубров» у России – они шли со стапелей. И еще двух — в Украине, переданных их состава Черноморского флота по соглашению о разделе ЧФ. Если к российским «Зубрам» особых претензий по техническому состоянию не предъявлялось.



То украинские были проблемными с точки зрения эксплуатации. Причем претензии предъявлялись…российским специалистам. Греки тогда мало принимали Украину как отдельную и независимую сторону контракта о поставке кораблей на воздушной подушке. Сейчас у России с украинской стороной вновь возникают серьезные разногласия относительно передачи технологий китайской стороне. Впрочем, здесь уже началась другая, экспортная история «Зубров».



А сами по себе десантные корабли и катера на воздушной подушке достойно отслужили и продолжают служить России на море. И если уходит время данных проектов, то технологии, разработанные при их создании и в процессе эксплуатации, вполне востребованы и продолжают использоваться. Время покажет, насколько эффективно.



www.arms-expo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
